xx项目抗浮锚杆方案设计
xx项目抗浮锚杆设计方案
目录一、编制依据 (2)二、工程及设计概况 (3)1.建筑物概况 (3)2.地下结构抗浮设计概况 (3)3.场地地层分布及工程地质特征 (3)4.目标锚固地层分析 (5)5.含水层及地下水位分析 (5)6.抗浮锚固中的地下水腐蚀性评价 (5)三、囊式扩体锚杆方案设计 (7)1.总抗浮力估算 (7)2.囊式扩体锚杆设计 (8)3.单锚极限抗拔承载力计算 (8)四、囊式扩体锚杆结构详图 (11)一、编制依据1. 江苏省岩土工程勘察设计研究,《扬州科技综合体A区岩土工程勘察报告(详细勘察)》(勘察编号:2014031)、《工程地质剖面图》(工程编号:2014031);2.扬州市规划局,《勘探点位置平面图》(编制日期:2013.12);3.同济大学建筑设计研究院(集团)有限公司,《人工挖孔桩说明与详图》(图号:11-002)、《岩石锚杆桩说明与详图》(图号:11-003)、《扬州总图结构试桩定位图》;4.现行相关规范、规程如下表所示:二、工程及设计概况1.建筑物概况拟建扬州科技综合体项目位于扬州市润扬北路与文昌西路交叉口西北角,交通十分便捷。
该项目总建筑面积23.7345万平方米,包括主楼、裙房和地下车库,其中地上16.058万平方米,地下两层7.6765万平方米。
主楼共四幢,其中两幢为20层、两幢为24层;裙房共四幢,均为3层;地下车库为2层。
主楼为框剪结构,裙房及纯地下室为框架结构,拟建用桩基础。
各栋建筑物±0.00相对于绝对标高为8.00m,室内外高差为0.2m。
2.地下结构抗浮设计概况场地地貌类型为长江三角洲高河漫滩相冲(淤)积平原该工程地下设二层地下室,地下建筑面积约7.8万平方米,基坑挖深约10.0m。
根据现场勘察所得的地下水位及近3~5年的地下水位埋深变化范围,结合规范要求,基坑设防水位标高至室外设计地坪标高+500mm, 基坑抗浮水位取室外设计地坪标高-500mm。
外扩地下室部位,由于地下水浮力较大,且不均匀,需作抗拔处理。
抗浮锚杆专项施工方案范本
抗浮锚杆专项施工方案范本1. 引言本方案旨在规范抗浮锚杆的施工工艺和施工流程,确保施工质量,提高工程安全性。
本方案适用于抗浮锚杆施工工程。
2. 施工准备2.1 材料准备施工前准备所需材料如下:•抗浮锚杆:规格、数量、强度等符合设计要求的抗浮锚杆。
•碎石或混凝土:用于填充锚杆孔洞和加固基底。
•锚固液:用于固定抗浮锚杆。
2.2 施工人员准备施工所需人员包括但不限于:•抗浮锚杆工•挖掘工•碎石填充工•混凝土工•检测人员2.3 施工设备准备施工所需设备包括但不限于:•挖掘机•打孔机•混凝土搅拌机•水平仪3. 施工步骤3.1 孔洞准备1.根据设计要求,在需要固定抗浮锚杆的位置进行挖掘。
2.挖掘孔洞的尺寸和形状应符合设计要求。
3.挖掘孔洞时要保持孔壁平整,防止土体塌方。
3.2 抗浮锚杆安装1.清理孔洞内的杂物和泥土,确保孔洞清洁。
2.根据设计要求切割抗浮锚杆,保证长度符合要求。
3.在抗浮锚杆的末端固定好锚固头,用力进行拧紧。
4.将抗浮锚杆控制下降到孔洞中,确保锚固头处于孔洞底部。
5.按照设计要求在孔洞内加入适量的碎石或混凝土,填充孔洞。
6.用水平仪检测抗浮锚杆的垂直度和水平度,调整需要时。
3.3 锚固固化1.在孔洞填充碎石或混凝土后,注入锚固液。
2.锚固液注入时要均匀、连续地进行,确保填充充实。
3.等待锚固液固化,时间根据设计要求而定。
4.使用检测设备对固化后的抗浮锚杆进行检测,确认施工质量。
4. 安全注意事项在施工过程中,应注意以下安全事项:•施工人员应佩戴必要的个人防护装备,如安全帽、工作服、防滑鞋等。
•施工前要对施工现场进行安全检查,确保施工区域没有危险隐患。
•施工过程中应注意自身安全,避免发生坠落、触电等意外事故。
•施工设备应定期检查和维护,确保其正常运行。
•如果发现施工过程中有紧急情况,应立即采取措施保护现场和人员安全。
5. 施工质量控制为确保施工质量,应进行以下质量控制措施:•使用合格的抗浮锚杆和材料。
抗浮锚杆专项工程方案
抗浮锚杆专项工程方案
1. 方案目的
本方案旨在解决抗浮锚杆专项工程的相关问题,确保项目顺利
进行,减少工程风险。
2. 方案背景
在一些特定的工程场景中,土层的抗力不足可能导致锚杆浮起,影响工程的稳定性和安全性。
为了解决这个问题,我们制定了以下
的抗浮锚杆专项工程方案。
3. 方案内容
3.1 地质勘察
首先,进行详细的地质勘察,确保对工程区域的地质情况有全
面了解。
勘察过程中应注重测定地层的强度和稳定性等参数。
3.2 锚杆设计
根据地质勘察结果,我们将采取相应的措施设计抗浮锚杆。
锚
杆的设计要考虑土壤的粘聚力、内摩擦角以及锚杆的长度和直径等
参数,确保锚杆能够有效地抵抗浮动力。
3.3 施工措施
在施工过程中,需要严格按照设计要求进行锚杆的埋设。
锚杆要充分与地层接触,确保其能够发挥最大的抗浮效果。
同时,在施工过程中要注意防止锚杆受到外力破坏。
3.4 监测和维护
完成锚杆的施工后,需要进行定期的监测和维护工作,确保锚杆的稳定性。
监测工作可以通过传感器等技术手段来实现,及时发现问题并采取相应的措施。
4. 方案效果评估
对于抗浮锚杆专项工程方案的效果评估应包括锚杆的抗浮稳定性和工程的稳定性等方面。
通过监测数据的分析,评估方案的有效性,并及时调整和改进方案。
5. 总结
抗浮锚杆专项工程方案通过地质勘察、锚杆设计、施工措施和监测维护等方面的综合措施,可以有效解决锚杆浮动的问题,保证
工程的稳定性和安全性。
方案的实施需要严格按照设计要求进行,并进行定期的监测和维护工作,以确保方案的有效性。
xx项目抗浮锚杆设计方案分析
目录一、编制依据 (2)二、工程及设计概况 (3)1.建筑物概况 (3)2.地下结构抗浮设计概况 (3)3.场地地层分布及工程地质特征 (3)4.目标锚固地层分析 (4)5.含水层及地下水位分析 (5)6.抗浮锚固中的地下水腐蚀性评价 (5)三、囊式扩体锚杆方案设计 (6)1.总抗浮力估算 (6)2.囊式扩体锚杆设计 (6)3.单锚极限抗拔承载力计算 (7)四、囊式扩体锚杆结构详图 (9)一、编制依据1. 江苏省岩土工程勘察设计研究,《扬州科技综合体A区岩土工程勘察报告(详细勘察)》(勘察编号:2014031)、《工程地质剖面图》(工程编号:2014031);2.扬州市规划局,《勘探点位置平面图》(编制日期:2013.12);3.同济大学建筑设计研究院(集团)有限公司,《人工挖孔桩说明与详图》(图号:11-002)、《岩石锚杆桩说明与详图》(图号:11-003)、《扬州总图结构试桩定位图》;4.现行相关规范、规程如下表所示:二、工程及设计概况1.建筑物概况拟建扬州科技综合体项目位于扬州市润扬北路与文昌西路交叉口西北角,交通十分便捷。
该项目总建筑面积23.7345万平方米,包括主楼、裙房和地下车库,其中地上16.058万平方米,地下两层7.6765万平方米。
主楼共四幢,其中两幢为20层、两幢为24层;裙房共四幢,均为3层;地下车库为2层。
主楼为框剪结构,裙房及纯地下室为框架结构,拟建用桩基础。
各栋建筑物±0.00相对于绝对标高为8.00m,室内外高差为0.2m。
2.地下结构抗浮设计概况场地地貌类型为长江三角洲高河漫滩相冲(淤)积平原该工程地下设二层地下室,地下建筑面积约7.8万平方米,基坑挖深约10.0m。
根据现场勘察所得的地下水位及近3~5年的地下水位埋深变化范围,结合规范要求,基坑设防水位标高至室外设计地坪标高+500mm, 基坑抗浮水位取室外设计地坪标高-500mm。
外扩地下室部位,由于地下水浮力较大,且不均匀,需作抗拔处理。

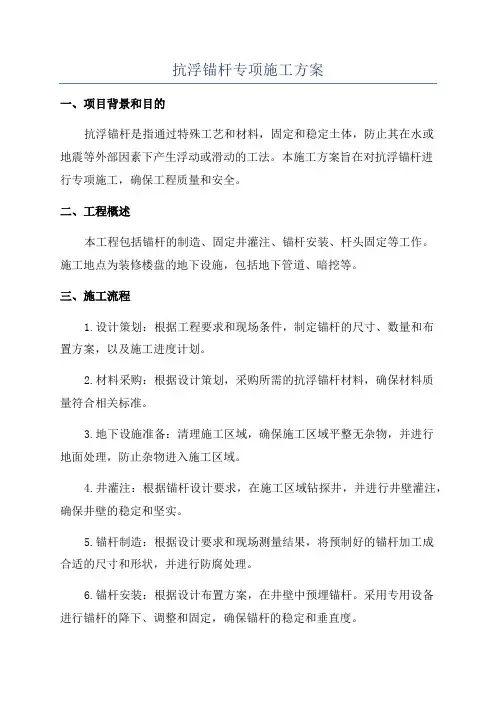

抗浮锚杆专项施工方案
抗浮锚杆专项施工方案一、项目背景和目的抗浮锚杆是指通过特殊工艺和材料,固定和稳定土体,防止其在水或地震等外部因素下产生浮动或滑动的工法。
本施工方案旨在对抗浮锚杆进行专项施工,确保工程质量和安全。
二、工程概述本工程包括锚杆的制造、固定井灌注、锚杆安装、杆头固定等工作。
施工地点为装修楼盘的地下设施,包括地下管道、暗挖等。
三、施工流程1.设计策划:根据工程要求和现场条件,制定锚杆的尺寸、数量和布置方案,以及施工进度计划。
2.材料采购:根据设计策划,采购所需的抗浮锚杆材料,确保材料质量符合相关标准。
3.地下设施准备:清理施工区域,确保施工区域平整无杂物,并进行地面处理,防止杂物进入施工区域。
4.井灌注:根据锚杆设计要求,在施工区域钻探井,并进行井壁灌注,确保井壁的稳定和坚实。
5.锚杆制造:根据设计要求和现场测量结果,将预制好的锚杆加工成合适的尺寸和形状,并进行防腐处理。
6.锚杆安装:根据设计布置方案,在井壁中预埋锚杆。
采用专用设备进行锚杆的降下、调整和固定,确保锚杆的稳定和垂直度。
7.杆头固定:在锚杆的顶端进行固定,如使用锚箍等。
8.后续处理:整理施工现场,清理测量设备和处理杂物等。
四、安全措施1.实施安全技术措施,设置安全警示标志,设立安全警戒区域。
2.严格执行施工现场安全管理制度,加强施工现场巡查,及时排除安全隐患。
3.施工人员必须按照操作规程要求进行施工,严禁携带易燃、易爆和有毒有害物品。
4.加强施工区域的防水、防尘和防火措施,确保施工环境安全。
5.监测施工现场的地质环境和设备运行状况,确保施工质量和安全。
五、质量控制1.所使用的抗浮锚杆必须符合相关标准,材料检验合格后方可使用。
2.对井灌注进行质量验收,确保井壁的稳定和坚固。
3.对锚杆进行尺寸和质量检查,确保符合设计要求。
4.对锚杆安装进行过程监测,确保锚杆的垂直度和稳定性。
5.完成施工后,进行最终验收,确保工程质量和施工效果符合要求。
六、总结通过专项施工方案,能够确保抗浮锚杆的施工质量和安全。

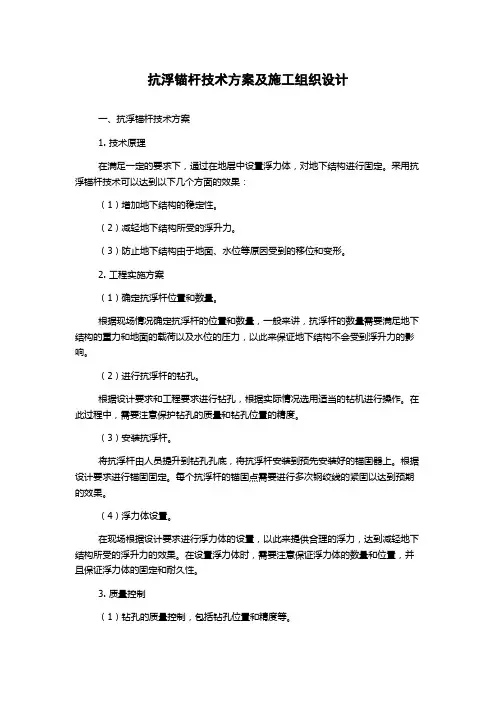

抗浮锚杆技术方案及施工组织设计
抗浮锚杆技术方案及施工组织设计一、抗浮锚杆技术方案1. 技术原理在满足一定的要求下,通过在地层中设置浮力体,对地下结构进行固定。
采用抗浮锚杆技术可以达到以下几个方面的效果:(1)增加地下结构的稳定性。
(2)减轻地下结构所受的浮升力。
(3)防止地下结构由于地面、水位等原因受到的移位和变形。
2. 工程实施方案(1)确定抗浮杆位置和数量。
根据现场情况确定抗浮杆的位置和数量,一般来讲,抗浮杆的数量需要满足地下结构的重力和地面的载荷以及水位的压力,以此来保证地下结构不会受到浮升力的影响。
(2)进行抗浮杆的钻孔。
根据设计要求和工程要求进行钻孔,根据实际情况选用适当的钻机进行操作。
在此过程中,需要注意保护钻孔的质量和钻孔位置的精度。
(3)安装抗浮杆。
将抗浮杆由人员提升到钻孔孔底,将抗浮杆安装到预先安装好的锚固器上。
根据设计要求进行锚固固定。
每个抗浮杆的锚固点需要进行多次钢绞线的紧固以达到预期的效果。
(4)浮力体设置。
在现场根据设计要求进行浮力体的设置,以此来提供合理的浮力,达到减轻地下结构所受的浮升力的效果。
在设置浮力体时,需要注意保证浮力体的数量和位置,并且保证浮力体的固定和耐久性。
3. 质量控制(1)钻孔的质量控制,包括钻孔位置和精度等。
(2)抗浮杆的质量控制,包括抗浮杆的长度、钢绞线的紧固程度等。
(3)浮力体的质量控制,包括浮力体的数量、位置和固定的耐久性等。
二、施工组织设计1. 组织人员施工人员应严格按照国家规定的标准进行培训,从事抗浮锚杆的施工人员需要持相关的职业资格证书。
同时需要具备以下几方面的素质:(1)严格遵守安全生产规定,忠于职守,勇于担当。
(2)能熟练、安全地操作施工设备。
(3)有较强的沟通能力和团队合作精神。
2. 施工设备(1)钻孔设备:满足每个抗浮杆的钻孔要求,齐全、安全、可靠。
(2)起重设备:能够将抗浮杆安装到预先安装好的锚固器上,齐全、安全、可靠。
(3)其他工具设备:钢绞线拉紧器、动力钻、传动器等。
抗浮锚杆施工专项施工技术设计方案
抗浮锚杆施工专项施工技术设计方案一、背景介绍抗浮锚杆是一种常用的地基加固方法,适用于河流、湖泊周边或建筑物基础较浅的土地。
其通过在土壤中设置钢筋混凝土锚杆,将锚杆与土壤相连接,以提供额外的抗浮力,从而加固地基。
本文将详细介绍抗浮锚杆施工专项施工技术设计方案。
二、施工方案1.设计前期工作在施工前,需要进行详细的现场勘测和工程设计。
勘测人员应对土地的地质、水文、气象等情况进行调查,在设计中考虑地基承载能力、锚固深度以及锚杆的数量和间距等因素。
2.施工前准备工作(1)材料准备:根据设计要求,准备好所需的钢筋、混凝土、砂石等材料。
(2)机械设备准备:准备好挖掘机、钢筋剪、混凝土搅拌车等机械设备。
(3)人员准备:组织好施工人员,确保技术力量和施工经验。
3.施工过程(1)基坑开挖:根据设计要求,使用挖掘机将基坑开挖至设计深度。
确保基坑达到所需开挖尺寸和深度,并加固基坑边缘。
(2)嵌管安装:在基坑内安装嵌管,用于固定锚杆。
根据锚杆设计要求,决定嵌管的数量和间距。
嵌管应安装牢固,垂直度和平整度要符合要求。
(3)钢筋制作:根据设计要求,将钢筋剪成所需长度和形状,并进行加工和焊接。
(4)锚杆安装:将钢筋混凝土锚杆通过嵌管安装到基坑中,然后将锚杆与嵌管焊接,并采取其他固定措施,确保锚杆与嵌管之间有良好的连接。
(5)预埋管道安装:根据设计要求,在锚杆施工中预埋需要穿越锚杆的管道,如电缆、水管等。
确保管道安装牢固,不影响锚杆的性能。
(6)混凝土浇筑:在锚杆安装结束后,进行混凝土浇筑工作。
先进行初次浇筑,然后在浇筑后的一定时间内进行二次浇筑,以确保混凝土的牢固性和稳定性。
(7)养护工作:混凝土浇筑结束后,进行养护工作。
保持施工现场的湿度和温度,以促进混凝土的固化和强度提高。
三、施工安全措施1.施工现场要设立明显的警示标志,保持整洁有序。
2.施工前,应对施工人员进行相关安全教育和培训,提高施工人员的安全意识。
3.使用机械设备时,操作人员应具备相应的操作证书和经验。
抗浮锚杆施工方案
抗浮锚杆施工方案第1篇抗浮锚杆施工方案一、项目背景随着我国城市化进程的加快,地下空间的开发和利用日益增多,深基坑工程中抗浮问题愈发突出。
为确保工程安全、提高工程质量,本项目采用抗浮锚杆技术来解决这一问题。
本方案旨在规范抗浮锚杆的施工流程,确保施工质量,满足设计要求。
二、工程概况1. 工程名称:XX项目抗浮锚杆工程2. 工程地点:XX市XX区3. 建筑面积:XX平方米4. 基坑深度:XX米5. 抗浮锚杆数量:XX根三、施工目标1. 确保抗浮锚杆施工质量,满足设计要求;2. 严格遵循国家及地方相关法律法规,确保施工安全、环保;3. 提高施工效率,缩短施工周期。
四、施工方案1. 施工准备(1)收集工程地质、水文地质、设计文件等相关资料;(2)编制施工组织设计,报请相关部门审批;(3)组织施工人员进行技术培训,掌握抗浮锚杆施工技术;(4)采购合格的施工材料、设备,确保施工质量。
2. 施工工艺(1)锚杆制作:按照设计要求,采用高强度钢材制作锚杆,锚杆杆体长度、直径、间距等参数应符合设计要求;(2)钻孔:采用旋挖钻机进行钻孔,孔径、孔深、孔斜等参数应符合设计要求;(3)锚固:采用高强度水泥砂浆进行锚固,锚固长度、强度等参数应符合设计要求;(4)张拉:待锚固砂浆达到一定强度后,进行锚杆的张拉,张拉力、锁定力等参数应符合设计要求;(5)防腐:锚杆杆体及锚固段应进行防腐处理,确保锚杆使用寿命。
3. 施工顺序(1)施工前,进行现场踏勘,了解地质、水文地质情况;(2)按照设计要求,确定锚杆位置,进行钻孔;(3)锚杆制作、安装;(4)锚固砂浆浇筑;(5)养护,达到一定强度后进行张拉;(6)防腐处理;(7)验收。
4. 质量控制(1)严格遵循国家及地方相关法律法规,确保施工质量;(2)施工过程中,对关键工序进行旁站监督,确保施工质量;(3)对施工人员进行技术培训,提高施工技能;(4)定期对施工材料、设备进行检查,确保合格;(5)严格按照设计要求进行施工,及时处理施工过程中的质量问题。
抗浮锚杆方案
抗浮锚杆方案清晨的阳光透过窗帘,洒在满是图纸和资料的工作台上,我的思绪随着咖啡的香气飘散开来。
抗浮锚杆方案,这个念头在我脑海中盘旋,仿佛已经等不及要倾泻而出。
一、项目背景想起那次甲方会议,甲方代表焦虑的神情历历在目,他们的项目位于地下水位较高的区域,基础沉降和抗浮问题成了他们的一块心病。
我深吸一口气,开始了方案的第一部分。
1.项目概述:位于市的项目,占地面积平方米,建筑高度米,地下层,主要用于商业和办公。
由于地下水位较高,项目存在较大的抗浮风险。
2.抗浮要求:根据《建筑基础设计规范》,本项目抗浮安全系数需大于1.2,确保建筑物的稳定性和安全性。
二、方案设计1.抗浮锚杆选型:考虑到项目的特殊性和地质条件,我选择了高性能的抗浮锚杆。
这种锚杆具有高强度、耐腐蚀、施工方便等优点,能够满足项目的抗浮需求。
2.锚杆布置:根据地质勘察报告,我将锚杆布置在地下室的底层和中间层,采用梅花形布设,锚杆间距为2米。
3.锚杆施工:施工过程中,要进行锚杆孔的钻探,然后安装锚杆,进行注浆作业。
为确保施工质量,我要求施工队伍采用专业的设备和工艺。
4.抗浮效果评估:方案实施后,对抗浮效果进行评估,包括锚杆的拉拔力测试、位移监测等,确保抗浮效果满足设计要求。
三、施工要点1.施工准备:提前做好施工方案和技术交底,确保施工队伍了解工程特点和施工要求。
2.施工过程控制:严格按照施工方案进行,确保锚杆的施工质量。
对施工过程中出现的问题,及时进行调整和解决。
3.施工安全:施工过程中,加强安全防护措施,确保施工人员的人身安全。
四、项目优势1.抗浮效果显著:采用高性能抗浮锚杆,能够有效降低建筑物的抗浮风险。
2.施工周期短:锚杆施工速度快,对整个项目的施工周期影响较小。
3.经济效益高:与传统的抗浮措施相比,抗浮锚杆具有更高的经济效益。
4.环境友好:锚杆施工过程中,对环境影响较小,有利于保护生态环境。
五、项目实施1.项目启动:与甲方沟通,明确项目要求和施工期限,制定详细的施工计划。
抗浮锚杆施工组织设计
抗浮锚杆施工组织设计XX海右重华改造工程抗浮锚杆施工组织设计XX建设集团有限公司编制时间:二○一一年三月二十八日目录1、编制依据2、工程概况2.1工程概况2.2设计概况3现场组织机构及主要人员、施工技术力量配置3.1施工总目标3.2施工部署4总体施工方案及施工工期安排4.1总体施工方案4.2施工工期安排5施工工艺和施工方法5.1施工工艺5.2施工方法6劳动力安排和主要材料供应计划6.1劳动力安排6.2劳动力配备7主要施工机具及其它技术装备简况7.1主要施工机械设备表7.2主要仪器配备表8质量和工期保证措施及创优规划8.1质量目标8.2质量策划和质量计划8.3质量职责8.4质量保证体系主要要素控制8.5质量保证措施8.6缺陷修复和质量回访措施8.7工期保证措施9安全目标、安全保证体系及文明施工措施9.1安全目标9.2安全保证体系9.3安全保证措施9.4文明施工及其他管理措施10临时设施及场地平面布置10.1施工便道10.2施工用水10.3施工用电10.4施工通讯10.5临时设施10.6施工人员食宿10.7管理人员现场办公室11施工环保措施1、编制依据1.1《建筑地基基础设计规范》(GB50007-2002)1.2《岩土锚杆(索)技术规程》(CECS22:2005)1.3《宜阳路59号改造工程抗浮锚杆工程设计图纸》1.4《土层锚杆设计与施工规范》(CECS22:90)1.5《高层建筑岩土工程勘察规程》(JGJ72-2004)1.6《建筑边坡工程技术规范》(GB50330-2002)1.7《宜阳路59号改造工程岩土工程勘察报告》1.8《建筑工程施工质量验收同意标准》(GB50300-2001)1.9现场踏勘情况2、工程概况2.1工程概况:青岛宜阳路59号改造工程项目位于青岛宜阳路与长沙路路口。
2.2设计概况锚杆锚孔直径D=170mm,锚筋:3φ32,锚筋的连接应采用机械方式,且同一连接区段内锚筋的连接根数不得多于两根。
抗浮锚杆专项施工方案
1.1 项目概况本项目为某城市综合体地下室抗浮锚杆施工,地下二层,建筑面积约52564平方米。
地下水位较浅,为确保地下室结构安全,需采取抗浮措施。
1.2 抗浮锚杆工程概况本工程抗浮锚杆共计1056条,分布在塔楼周边。
锚杆直径为150mm,杆体长度为332mm,锚固于中风化层中。
1.3 工程地质特征1.3.1 地层结构及描述本项目场地地层自上而下依次为:素填土、粉质粘土、砂土、砾石、中风化花岗岩。
1.3.2 地下水地下水主要赋存于粉质粘土层和砂土层中,水位埋深约2.5米。
二、编制依据2.1 编制说明本方案依据《建筑地基基础设计规范》(GB50007-2011)、《建筑基坑支护技术规范》(JGJ120-2012)等相关规范和标准编制。
2.2 编制依据《建筑地基基础设计规范》(GB50007-2011)、《建筑基坑支护技术规范》(JGJ120-2012)、《建筑锚杆支护技术规程》(JGJ120-2012)等。
三、施工部署3.1 管理目标确保施工质量、安全、进度,降低成本,实现绿色施工。
3.2 组织机构及岗位职责3.2.1 施工组织形式采用项目经理负责制,下设工程技术部、质量安全管理部、物资设备部、施工管理部等职能部门。
3.3 施工流水段划分根据工程实际情况,将抗浮锚杆施工划分为四个流水段:锚杆钻孔、锚杆制作与安装、注浆、锚杆抗拔试验。
3.4 施工进度计划根据工程进度要求,制定抗浮锚杆施工进度计划,确保工程按期完成。
四、施工准备4.1 现场准备4.1.1 施工用水用电布置根据工程需求,合理布置施工用水用电,确保施工顺利进行。
4.1.2 平面布置管理措施对施工现场进行合理规划,设置施工区域、材料堆场、办公区等,确保施工环境整洁有序。
4.2 技术准备4.2.1 施工方案编制根据工程特点和地质条件,编制抗浮锚杆施工方案,确保施工质量。
4.2.2 施工技术交底对施工人员进行技术交底,确保施工人员掌握施工技术要求。
抗浮锚杆施工设计的方案
抗浮锚杆施工设计的方案一、介绍抗浮锚杆是指在建筑结构中使用的一种特殊形式的锚杆,可以有效地防止建筑物浮动或起振。
抗浮锚杆通常由锚固的钢筋混凝土或钢材制成,通过将锚杆固定在地面或深层土体中,形成一个稳定的支撑系统。
下面将详细介绍抗浮锚杆施工设计的方案。
二、方案1.地质勘察在进行抗浮锚杆施工之前,必须对施工现场的地质情况进行彻底的勘察。
地质勘察的目的是确定土体的性质、深度和稳定性,以便选择合适的锚杆类型和施工方法。
2.锚杆类型选择根据地质勘察结果,选择适合的锚杆类型。
常见的锚杆类型包括钢筋混凝土锚杆和钢锚杆。
钢筋混凝土锚杆适用于大面积地下土体锚固,而钢锚杆适用于单个基础锚固或深堆锚固。
3.锚杆长度计算根据建筑结构的类型和规模,计算所需的锚杆长度。
通常,每个锚杆的长度应超过建筑结构水平投影面积的1.5倍。
如果有需要,可以通过进行施工试验来确定最佳的锚杆长度。
4.锚杆布置根据设计要求,确定锚杆的布置方式。
通常,锚杆应均匀分布在建筑结构的周围,且与其呈规律的网格状排列。
锚杆之间的距离宜控制在2-3倍锚杆长度的范围内,以确保锚杆的均匀承载。
5.锚杆固定方式选择根据地质条件和施工要求,选择适合的锚杆固定方式。
常见的固定方式包括预应力锚固和被动锚固。
预应力锚固需要在施工过程中施加一定的预应力,以增加锚杆的抗拉能力。
被动锚固则不需要预应力,锚杆仅起到固定土体的作用。
6.施工方法确定根据锚杆类型、锚杆长度和固定方式,确定合适的施工方法。
一般来说,施工过程包括如下几个步骤:(1)钻孔:根据设计要求,在施工现场进行钻孔,将锚杆安装在孔中。
(2)锚杆灌浆:将锚杆灌注浆液,以确保其与孔壁充分粘结。
(3)固化:等待锚杆浆液固化,使锚杆与周围土体形成牢固的结合。
(4)拉伸:如果采用预应力锚固方式,需要在固化后对锚杆施加预应力。
(5)确认:对已安装的锚杆进行确认,确保其稳定性和性能满足设计要求。
7.监测与维护在抗浮锚杆施工完成后,需要进行定期监测和维护。
抗浮锚杆专项施工方案完整版.doc
抗浮锚杆专项施工方案完整版.doc第一篇:抗浮锚杆施工方案一、前言本施工方案旨在对抗浮锚杆的施工过程进行规范化和细化,确保施工安全和质量。
本方案包括施工前的准备工作、施工过程的具体步骤和施工后的验收与维护等内容。
二、施工前的准备工作2.1 工程准备2.1.1 目标确定:明确施工目标和要求,确定施工计划和进度。
2.1.2 材料准备:采购所需的抗浮锚杆材料,并进行质量检查。
2.1.3 设备配置:配置必要的施工设备和机械,确保施工顺利进行。
2.2 技术准备2.2.1 制定施工方案:根据工程实际情况和设计要求,制定详细的施工方案,并提交相关部门审批。
2.2.2 不同地质条件的处理:针对不同地质条件,制定相应的处理措施,确保抗浮锚杆稳定可靠。
2.2.3 施工人员培训:对施工人员进行必要的培训,确保其具备施工所需的技能和知识。
三、施工过程3.1 基坑开挖3.1.1 施工准备:清理基坑,确保基坑底部平整、无杂物。
3.1.2 开挖顺序:按照设计要求和施工方案,进行基坑的逐层开挖。
3.1.3 地质钻探:在开挖过程中,进行地质钻探,获取地质数据。
3.2 锚杆布置3.2.1 锚杆长度和直径的确定:根据设计要求,确定抗浮锚杆的长度和直径。
3.2.2 锚杆布置方法:根据设计要求和施工方案,确定抗浮锚杆的布置方式,包括布置间距和布置深度等。
3.2.3 前期处理:根据地质情况,在锚杆布置前进行必要的前期处理作业。
3.3 抗浮锚杆施工3.3.1 锚杆钻孔:按照设计要求和施工方案进行锚杆钻孔。
3.3.2 注浆灌注:在钻孔过程中,进行注浆灌注,加固土体,增加抗浮能力。
3.3.3 锚杆安装:将锚杆安装到钻孔中,固定和灌浆。
四、施工后的验收与维护4.1 验收标准:根据设计要求和规范要求,对抗浮锚杆进行验收。
4.2 维护方法:确保抗浮锚杆的长期稳定,进行定期巡检和维护。
4.3 问题处理:如发现抗浮锚杆存在问题,及时进行处理和修复。
附件:本文档无附件。
抗浮锚杆施工技术方案
抗浮锚杆施工技术方案一、项目背景及要求随着现代建筑结构的发展,越来越多的建筑物要求具有抗浮的设计要求,尤其是在地下工程、高层建筑、桥梁等项目中更为常见。
抗浮锚杆是一种有效的抗浮措施,其施工技术方案的设计和实施对于工程的安全运行起着关键作用。
本次施工技术方案的要求是为一栋高层建筑的地基施工设计抗浮锚杆。
该建筑位于地下水位较高的地区,需要采取相关的措施来防止建筑物因地下水的浮力而发生移动。
二、抗浮锚杆系统的设计1.确定锚杆的材料和规格根据工程的具体要求,选择高强度的钢筋作为锚杆的材料,采用8mm直径的钢筋作为锚杆的规格。
根据设计要求计算所需的锚杆数量。
2.确定锚杆的深度根据地下水位的情况,确定锚杆的深度。
一般来说,锚杆的深度应达到超过地下水位的一定距离,以保证锚杆的有效性。
3.确定锚固点根据施工现场的情况,选择合适的锚固点。
一般来说,可以选择地基深处的岩石或者较硬的土层作为锚固点,确保锚杆与地基之间有足够的摩擦力。
4.施工方案设计(1)确定锚杆的位置和间距:根据建筑结构和地基情况,确定锚杆的位置和间距,通常间距不大于2米。
(2)钻孔施工:在确定的位置上进行钻孔施工,采用机械钻孔或者人工钻孔的方式。
钻孔深度应达到所需锚杆的设计深度,并保持直径的一致性。
(3)安装锚杆:在钻孔的同时,将锚杆插入钻孔中。
锚杆的一端与建筑结构相连接,另一端固定在锚固点上。
(4)施工过程中的监控和质量控制:在施工过程中,对钻孔、锚杆安装等关键环节进行监控和质量控制,确保施工质量和安全。
三、施工过程安全措施为保证施工过程中的安全性,需要采取以下措施:1.严格遵守施工现场的安全管理制度,加强对工作人员的安全教育和培训。
2.在施工现场周围设置明显的警示标志,确保施工区域的安全。
3.施工过程中,加强现场安全监控,确保设备的正常运行和操作安全。
4.钻孔施工时,严禁使用明火,确保钻孔过程中的火灾风险控制。
5.施工过程中,保持现场整洁,清理钻孔产生的渣土和杂物,防止安全事故的发生。
抗浮锚杆工程施工方案
抗浮锚杆工程施工方案一、工程概况二、施工步骤1.地质勘探:对施工区域进行地质勘探,了解地下土层情况,确定锚杆的定位和安装深度。
2.材料准备:根据设计要求,采购锚杆、胶结剂、支护材料等相关材料,并进行检验合格。
3.施工准备:将施工区域进行围护,清理工地,确保施工安全和无障碍。
4.钻孔施工:根据设计要求,使用钻机钻孔,钻孔的直径和深度要符合设计要求。
5.强固锚杆:将锚杆放入钻孔中,并灌入胶结剂,确保锚杆与周围土层紧密结合。
6.支撑设施:根据需要,在施工区域设置支撑设施,以确保施工期间的安全和顺利进行。
7.工艺控制:在施工过程中,要严格按照设计要求和施工工艺进行操作,确保施工质量。
8.力学性能测试:在施工完成后,进行锚杆的力学性能测试,检测锚杆的抗浮和抗沉功能是否符合设计要求。
9.完工验收:对施工工程进行验收,确保施工质量符合相关规范和标准。
三、材料选用1.锚杆:根据设计要求和地质条件选择适当类型和规格的锚杆,一般采用钢筋混凝土锚杆或摩擦式锚杆。
2.胶结剂:胶结剂的选择要根据地下土层的性质和工程要求,常见的有环氧树脂、聚合物胶泥等。
3.支护材料:根据具体情况选择适当的支护材料,常见的有支护钢板、锚喷混凝土等。
四、施工组织1.施工人员:根据工程规模和施工进度确定施工人员,包括工地负责人、技术员、操作工等。
2.施工机械:根据工程需要,选用适当的机械设备,如钻机、搅拌机、支护机等。
3.协调配合:施工方需要与设计单位、监理单位、相关部门进行协调配合,确保施工进度和质量。
五、安全措施1.安全教育:施工前,对施工人员进行安全教育培训,强调施工作业的安全注意事项。
2.安全防护:必须配备必要的安全防护设备,包括安全帽、安全带、防护眼镜等,确保工人的人身安全。
3.监测监控:施工过程中,设置监测设备,对锚杆的安装效果和沉降情况进行实时监测。
4.施工标准:严格按照施工规范和操作规程进行施工,杜绝违章施工和危险行为。
六、质量控制1.材料检验:对采购的材料进行抽样检验,确保材料的质量和性能符合设计要求。
抗浮锚杆施工方案
抗浮锚杆施工方案XXX贵安新区大坝安置点建设项目施工2标,是一项重要的工程,我们将用心铸造世界。
本文旨在介绍抗浮锚杆的施工技术方案。
1.工程概况本工程旨在建设一座大坝安置点,以确保该区域的安全和稳定。
其中,抗浮锚杆是本工程的重要组成部分。
2.设计简介抗浮锚杆是为了防止坝体浮起而设计的。
其结构包括杆体、锚具和锚固点。
在本工程中,我们采用了M30水泥砂浆配置与灌注工艺。
3.施工方案3.1 施工工艺流程图我们在施工过程中,需要按照以下流程进行:杆体制作、杆体质量检验、杆体运输、杆体安装、灌注水泥砂浆、锚具安装、锚固点安装。
3.2 施工方法我们采用了“先制作,后安装”的施工方法。
具体来说,就是先制作好抗浮锚杆,然后再进行安装。
3.3 杆体质量要求我们对杆体的质量有严格的要求,包括外观质量、尺寸偏差、壁厚、材质等方面。
3.4 杆体运输与安装在运输和安装过程中,我们需要特别注意杆体的防护和稳定性,以确保其安全。
3.5 M30水泥砂浆配置与灌注工艺我们采用了M30水泥砂浆进行灌注。
具体的配比和灌注工艺需要根据实际情况进行调整。
3.6 抗浮锚杆施工技术要求在施工过程中,我们需要注意以下技术要求:杆体的制作和安装要符合相关标准;灌注水泥砂浆时,要注意均匀性和密实性;锚具和锚固点的安装要牢固可靠。
4.施工准备及资源配置4.1 技术准备我们需要准备好相关的工具和设备,包括起重机、钻机、焊接设备等。
4.2 现场准备在现场,我们需要进行场地平整、测量等工作,以确保施工的顺利进行。
4.3 材料准备我们需要准备好各种材料,包括钢筋、水泥、砂子等。
在材料的选择和使用上,我们需要符合相关标准和规定。
以上是本工程抗浮锚杆施工技术方案的相关内容。
我们将按照以上方案进行施工,以确保工程的质量和安全。
4.4 施工人员准备在施工前,我们将对所有参与施工的人员进行培训和安全教育,确保他们了解施工过程中的安全措施和操作规范。
同时,我们将组织人员进行健康检查,确保他们身体健康,适合参与施工。
抗浮锚杆及桩基工程施工方案
本工程位于某市某区,主要施工内容包括抗浮锚杆及桩基工程。
该工程为新建住宅小区,占地面积约20万平方米,总建筑面积约50万平方米。
地基土层主要为粉土、粉砂,地下水位较浅,因此需要进行抗浮锚杆及桩基工程,以确保建筑物的稳定和安全。
二、施工方案1. 抗浮锚杆施工(1)锚杆设计:根据地质勘察报告,锚杆长度为10米,直径为28毫米,锚杆间距为2米,锚杆倾角为15度。
(2)施工工艺:首先,进行锚杆孔位放样,确保锚杆孔位准确无误。
然后,采用风钻成孔,孔径略大于锚杆直径。
成孔后,进行锚杆注浆,注浆材料为水泥浆,注浆压力为0.5MPa。
最后,将锚杆插入孔中,采用锚杆张拉机具进行张拉,张拉力为设计张拉力的95%,张拉时间为30分钟。
2. 桩基施工(1)桩基设计:桩基采用旋挖钻孔灌注桩,桩径为600毫米,桩长为15米,桩顶标高为-1.5米。
(2)施工工艺:首先,进行桩位放样,确保桩位准确无误。
然后,采用旋挖钻机进行钻孔,钻孔过程中注意控制孔位和孔径。
钻孔完成后,进行清孔,确保孔内无杂物。
接着,进行钢筋笼制作和吊装,钢筋笼采用双层双向配筋,主筋直径为16毫米。
最后,进行混凝土浇筑,采用导管法进行浇筑,浇筑过程中注意控制混凝土质量。
3. 施工要点(1)施工前,对施工人员进行技术交底,确保施工人员掌握施工工艺和质量要求。
(2)施工过程中,加强现场监控,确保施工质量符合设计要求。
(3)做好施工记录,包括锚杆长度、锚杆倾角、桩基长度、桩径等数据。
(4)施工过程中,注意环境保护,做好噪音、扬尘、废水等污染物的处理。
三、施工进度安排1. 抗浮锚杆施工:预计工期为30天。
2. 桩基施工:预计工期为45天。
四、质量保证措施1. 严格遵循国家相关规范和标准,确保施工质量。
2. 加强施工过程监控,对施工质量进行检验和验收。
3. 做好施工记录,为工程质量提供依据。
4. 定期对施工人员进行培训,提高施工人员的技术水平。
通过以上施工方案,确保抗浮锚杆及桩基工程的质量和安全,为新建住宅小区的顺利建设提供保障。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
实用文档

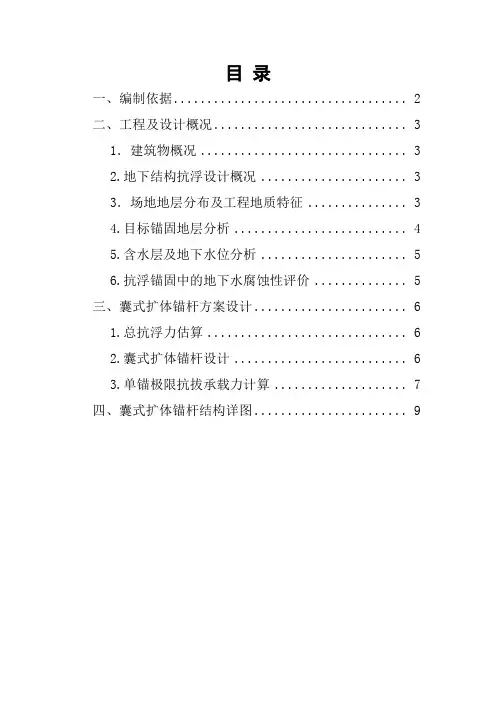

目录
一、编制依据 (2)
二、工程及设计概况 (2)
1.建筑物概况 (2)
2.地下结构抗浮设计概况 (3)
3.场地地层分布及工程地质特征 (3)
4.目标锚固地层分析 (4)
5.含水层及地下水位分析 (5)
6.抗浮锚固中的地下水腐蚀性评价 (5)
三、囊式扩体锚杆方案设计 (6)
1.总抗浮力估算 (6)
2.囊式扩体锚杆设计 (6)
3.单锚极限抗拔承载力计算 (7)
四、囊式扩体锚杆结构详图 (9)
一、编制依据
1. 省岩土工程勘察设计研究,《科技综合体A区岩土工程勘察报告(详细勘察)》(勘察编号:2014031)、《工程地质剖面图》(工程编号:2014031);
2.市规划局,《勘探点位置平面图》(编制日期:201
3.12);
3.同济大学建筑设计研究院(集团),《人工挖孔桩说明与详图》(图号:11-002)、《岩石锚杆桩说明与详图》(图号:11-003)、《总图结构试桩定位图》;
4.现行相关规、规程如下表所示:
二、工程及设计概况
1.建筑物概况
拟建科技综合体项目位于市润扬北路与西路交叉口西北角,交通十分便捷。
该项目总建筑面积23.7345万平方米,包括主楼、裙房和地下车库,其中地上16.058万平方米,地下两层7.6765万平方米。
主楼共四幢,其中两幢为20层、两幢为24层;裙房共四幢,均为3层;地下车库为2层。
主楼为框剪结构,裙
房及纯地下室为框架结构,拟建用桩基础。
各栋建筑物±0.00相对于绝对标高为8.00m,室外高差为0.2m。
2.地下结构抗浮设计概况
场地地貌类型为长江三角洲高河漫滩相冲(淤)积平原该工程地下设二层地下室,地下建筑面积约7.8万平方米,基坑挖深约10.0m。
根据现场勘察所得的地下水位及近3~5年的地下水位埋深变化围,结合规要求,基坑设防水位标高至室外设计地坪标高+500mm, 基坑抗浮水位取室外设计地坪标高-500mm。
外扩地下室部位,由于地下水浮力较大,且不均匀,需作抗拔处理。
3.场地地层分布及工程地质特征
场地位于扬子地层区东部,基岩由中元古界海州群及八岭群区域变质岩系组成,中生代地层发育较齐全,上第三系地层也有分布,第四系以冲积相、三角洲相为主,上部为长江冲积层。
根据勘察可知,在勘探孔揭露深度围,按地层成因、时代及各土层物理力学性质等该场地岩土层分为6层,自上而下依次为:①素填土层、②粉土层、③粉砂层、④粉质粘土层、⑤强风化砂质泥岩层和⑥中风化含砾砂岩层。
拟建场地±0.00相对于绝对标高为8.00m,底板底的相对标高为-10.6m。
而第④层粉质粘土层顶板标高为-3.92~-7.39m,层厚2.40~11.90m,故该拟建区基础底板以下涉及抗浮锚固的地层为④——⑥层,如下图所示:
基础顶标高
-2.6m
普通锚固段
8m 扩体段2m
图2-1 地层及锚杆锚固示意图
④粉质粘土层:灰黄色,黄褐色,硬塑~坚硬,干强度高,中等压缩性,中等韧性,土质不均匀,局部为粘土;含铁锰质结核,局部底部夹少量风化岩屑和砾石,承载力较高。
层厚4.60~8.10m。
⑤强风化砂质泥岩层:棕红色,夹灰白色,密实,呈砂土状,遇水极易软化,局部夹砾石,呈块状,大小不一;岩性为石英砂岩,强度高,分布不均匀。
层厚
2.40~11.90m,顶板起伏较大。
⑥中风化含砾砂岩层:棕红色,中等风化,坚硬,岩芯较完整,砾石分布不均匀,砾石含量一般地10%左右,局部富集可达30%;该层按岩石坚硬程度划分,属软岩,按岩体完整程度分类属较破碎。
该岩层未击穿,最大揭露厚度24.20m,顶板起伏较大。
4.目标锚固地层分析
根据场地的地质条件和土层基本参数,综合考虑地下结构的埋深和抗浮锚固分项的造价最优化,该拟建区域选取④-⑥层为锚杆埋放层,第⑥层中风化含砾
砂岩层虽然不是作为扩体段锚固的理想层,但是由于受到对锚杆长度的限制,而自开挖处至第⑤层底的总厚度较小,故需将第⑥层作为扩体段锚固层。
5.含水层及地下水位分析
拟建场地地下水属潜水类型,潜水主要赋存在第①、②、③层土中。
根据勘察资料,稳定地下水位埋深在0.60~3.30m之间,标高在4.40~5.75m 之间,据调查近3~5年地下水埋深变化围在0.00~3.50m之间,即年最高水位埋深为0.00m,最低水位埋深为3.80m,年一般水位埋深在1.50m左右。
地下水季节性变化明显,丰水期地下水位上升,枯水期地下水位下降,雨季时地下水位较高,地表有积水现象。
地下水对边坡及基坑底板由于水头压差易产生流土、管涌等可能,以及水位回升时,地下水对底板产生浮托力的影响。
6.抗浮锚固中的地下水腐蚀性评价
通过现场勘察并依据《岩土工程勘察规》(GB50021-2001)确定该场地环境类型为Ⅱ类。
根据场地“水(土)检测报告”,依据GB 50021—2001《岩土工程勘察规》对水和土腐蚀性得出结论:按环境类型地下水和土对混凝土结构具微腐蚀性,按地层渗透性水和土对混凝土结构具微腐蚀性,在长期浸水情况下地下水对钢筋混凝土结构中的钢筋具微腐蚀性,在干湿交替情况下地下水对钢筋混凝土结构中的钢筋具微腐蚀性。
本项目抗浮工程属于永久性工程,需要考虑地下水和土的腐蚀作用对抗浮锚固系统的影响。
由于考虑本项目的重要性以及地下水位较高,可采用多重防腐型扩体锚固技术来综合解决耐久性问题。
三、囊式扩体锚杆方案设计
1.总抗浮力估算
地下室建设控制线围包括:四幢主楼,其中两幢为20层、两幢为24层;四幢裙房,均为三层;地下设两层地下室。
主楼处无需做抗浮设计,裙房处及纯地下车库处均需做抗浮设计。
根据《抗拔桩计算书》,各处所需抗浮力计算如下表所示:
2.囊式扩体锚杆设计
设计单根锚杆长10m,扩体锚固端埋放于第⑥层中风化含砾砂岩层,扩体段直径500mm,扩体段长度为2.0m,普通锚固段长度为8.0m。
完整的抗浮锚杆是在基础底板形成锚孔孔径150mm、总长为10m的带有多重防腐的扩体锚杆,锚杆杆体采用1Φ32的PSB930级预应力混凝土用螺纹钢筋。
单根囊式扩体锚杆抗拔承载力特征值取450kN。
计算得裙房处布锚484根,纯地下车库处布锚1795根,共2279根。
其方案概念如下图所示:
图3-1 方案概念示意图
3.单锚极限抗拔承载力计算
依据《高压喷射扩大头锚杆技术规程》(JGJ/T 282—2012),单根高压喷射扩大头锚杆抗拉力设计值T 计算如下:
K
T T uk =
(
)
4
/L D L D T 2
1222mg D 21mg d 1uk D P D D f f -++=πππ
式中: K ——锚杆抗拔安全系数,按规选取; uk T ——锚杆抗拔力极限值(kN ); 1D ——锚杆钻孔直径; 2D ——扩大头直径(m );
d L ——锚杆普通锚固段的计算长度(m ); D L ——扩大头长度(m );
1
mg f ——锚杆普通锚固段注浆体与土层间的摩阻强度标准值(kPa ),
通过试验确定;无试验资料时,可按规取值;
2
mg f ——扩大头注浆体与土层间的摩阻强度标准值(kPa ),通过试验
确定;无试验资料时,可按规取值;
D P ——扩大头前端面土体对扩大头的抗力强度值(kPa ),
由于扩体段锚固层第⑥层为中风化含砾砂岩层,故不存在粘聚力(c )
及有效摩擦角( )值,故D P根据经验取值为1800 kPa。
根据本工程地质勘察报告和设计的锚杆类型,及《高压喷射扩大头锚杆技术规程》(JGJ/T 282—2012),计算出科技综合体囊式扩体锚杆的极限承载力与设计承载力,汇总于下表:
表3-2 囊式扩体锚杆计算极限承载力与设计承载力汇总表
注:先试验,根据试验结果再取设计值。
对于锚杆杆体强度验算,根据《高压喷射扩大头锚杆技术规程》(JGJ/T 282
根据《高压喷射扩大头锚杆技术规程》(JGJ/T 282—2012)附录A.0.4知1根Φ32的PSB930级精轧螺纹钢抗拉强度设计值fy=930MPa,由1×Φ32的PSB930级精轧螺纹钢制作的单根锚杆的设计抗拉力:
T=1×803.84×10-3×930/1.6=467.2kN > 锚杆的承载力特征值 450kN,满足设计要求。
四、囊式扩体锚杆结构详图
图4-1 囊式扩体锚杆
图4-2 锚杆顶端结构示意图
图4-3基础底板与抗浮锚杆连接节点做法示意图
锚垫板
Φ32精扎螺纹钢筋
底板钢筋 网绑扎前
预应力螺母垫片
底板钢筋网绑扎后
Φ8螺旋箍筋。
