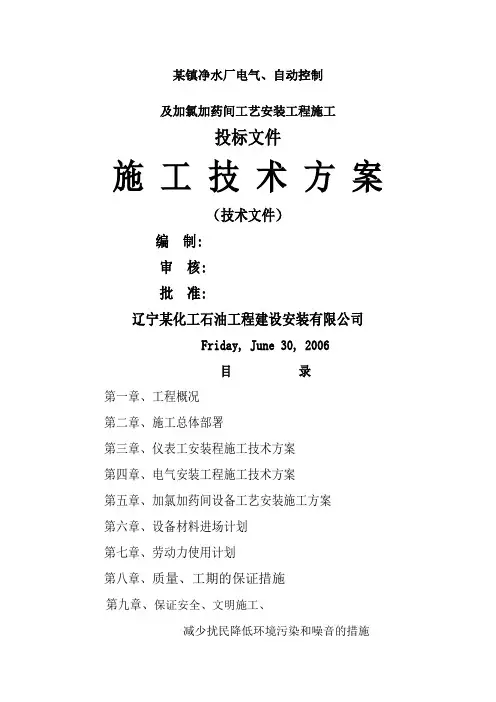

净水厂电气、自动控制及加氯加药间工艺安装工程施工方案

净水厂电气、自动控制

及加氯加药间工艺安装工程施工方案第一章仪表安装工程施工技术方案

一．施工组织机构

二．管理人员配备

工程管理人员一栏表

三．工序与施工方法及原理说明

1.计算机控制系统

（1） 控制系统组成：参见抚顺新宾给水扩建工程计算机控制系

统总图。

a ． 操作站：全厂建立两个操作站对全厂的工艺参数进行监视及控制，使用研华主机和19”显示器组成人机界面。使用一部打印机打印数据报表。操作站安装在综合净水间。

b ． 控制站：全厂建立4个分站分别为：二级泵房控制站、加药间控制站、加氯间控制、综合净水间控制站，综合净水间在6个滤池分别设计6个子站。每个站均设置触摸显示屏最为人机界面。

c ． 厂区通讯方式：采用光缆组成100M 工业以太网。 （2）控制系统物理分部

计算机的分站均安装在各区的MCC 柜上。其分部见下图

说明：本图仅适用于工程投标

辽宁众诚公司 2006.6.29 抚顺市新宾给水扩建工程计算机控制系统总图

6滤池

5滤池

4滤池

3滤池 2滤池

滤池子站 4净水间

子站 3加药间

子站 2加氯间子 站 1二级泵房光缆

光缆

光缆

100工业以太网 光缆

光缆

净水车间控制室

a．综合净水间控制室及分站子站分部

b.加药间分站

c.加氯间分站

d.二级泵房分站

（2） 控制室电缆敷设；中心控制室接受和来自反应沉淀池厂房、滤池厂房、水泵房以及电气的逻辑线号电缆沿各自的桥架敷设。在沿汇线槽进入中央控制室的MCC 盘下，信号电缆、本安电缆220v 电缆应分开敷设，电气过来的信号沿电气汇线槽进入控制室后，沿着控制室汇线槽进入仪表柜下，具体敷设的方法可参照控制室电缆二次

设计布置图进行。各个分站也要按照分开布线的原则进行。

控制室的电缆进线孔：待电缆全部敷设完后，采用防火放水堵料严格封密。

(4)控制方式：仪表工程采用PLC(计算机)组成的数据采集与控制系统。所有检测仪表使用国际信号制式以及逻辑量控制，实现以全自动监测控制，外加手动控制方式。

(5)安装要点：PLC 微机软件编制工作以及盘内设置另有说明.现就组成自动控制系统相关安装关键简述如下:

室内控制系统安装：中央控制室工程，按照一般的常规包括计算机上位机、控制台、计算机插卡箱柜、端子柜、数据导线等.

盘柜的支撑物: 预制安装PLC（MCC）、控制盘基础,使用槽钢预制安装支架,使用膨胀螺栓固定, 安装时注意水平垂直找正即可。

接地：室内控制系统的安装,PLC柜、台的安装工程施工要点是接地.如果公用系统接地确实能够达到1欧姆DCS系统会处于安全工作状态,如果达不到1欧姆则必须参照一下叙述进行.二次设计将考虑单独设置接地系统。

接地不良往往是大多数设备系统故障共同的原因，仪表系统的接地网络是个非常值得考虑的问题，因为该网络影响整个控制系统的操作，这样为考虑良好接地系统所花费的额外的时间和努力，将因系统的更容易开车及操作可靠而得到补偿，在仪表系统中使用两个彼此独立的系统，一个用于交流接

地和箱柜接地系统，另一个用于信号接地系统。仪表系统交流接地(4欧姆地): 这个在接地回流排中单一点的终端为所有仪表系统供提供交流接地，交流接地必须符合规定，箱柜接地将使用这一点。但箱、柜接地必须与仪表系统直流接地保持绝缘，且不能接到同一点，并且在终止于交流接地之前，箱柜接地必须与其他所有接地连线保护独立，箱柜接地是用于保护设备与人身安全使免遭受偶然的电击危险，它也给电磁干扰提供一条直接的排放通路，使之不干扰它所接的箱柜的部件，一般箱柜接地的底部四个角的安装螺栓中的一个,从接地原则上考虑电缆的屏蔽层以及防静电接地也要接到这一点上。另

一个是仪表系统直流(1欧姆地)接地，这是仪表信号与仪表直流电源的一个终端。它为所有直流电源以及设备的摸拟信号提供一个基准点。这个接地应该是独立的。

安装两组接地汇流排.彼此绝缘.并用电缆引到接地体上. 接地系统按照GBJ93-86中的要求进行.接地电阻必须事先经过测试,合格后方可连接到汇流排上.

（1）基础化设备：基础自动化设备指得是计算机的功能卡，这部分的安装工作是回路试验。该部分的施工要点是可操作性的确定，实现系统操作目的。当系统软件下载后,工序的主要关键是系统检查。系统回路校验,回路校验的目的是确认所有回路中的元件连接到一起后可以完成完整的操作功

能，并做好准备。进行这些工作所采用的规程另有说明，一个完整的仪表回路将作为一个系统进行校验，如果有必要应进行调整，以确认回路可以作为一个系统进行操作。在回路校验中还要检查相关的报警和连锁。进行设备校验的前提是检查与测试相关的线路连接配线及安装。同时总体安装工作的接

收也是专业工作的一部分。机械/电气的完整性检查，要按回路校验单的内容一步一步进行。

控制室工程基本不受工艺条件影响,所以施工可连续进行.系统调校工程将安排在试车前一个月集中进行.

施工安全：施工中注意保护设施、设备、线路防止出线意外影响开车；采取防火措施。

（7）对计算机PLC工程的基本技术要求：

a. 全部计算机自控系统集成：

自控系统（包括硬件与软件）的提供，并根据招标文件的图纸要求和投标书中的规定进行细化设计、软件编制、设备调试和式运行、技术培训，以及完成本特定任务有关的其他工作，配合工艺调试，满足工艺要求。

数据总线、工业总线的通讯、以及计算机系统所用的电源电缆的敷设由承包商指导施工单位敷设。

从系统工程的观点出发，保证所有的系统部件及系统共同组成一个统一的、合理的、完全整体化的监视及控制设施。

保证每一个系统在移交时在所有细节上是完整的并出于良好的工作状态。

必须提供及安装为达到标书中规定的正确的功能所需要的各种部件。

提供全部细化的设计和文件，监控系统详细的机柜布置图、接线图等。

提供软件的功能说明、使用说明和相关的全部手册、文本。

按照工作程序移交符合标书要求的资料，包括产品样本、合格证、操作及维护手册、竣工图。所有资料应符合标书中的技术要求。

与其他承包商、业主的协调。

b.参考规范和标准

自动控制系统的所有设备、软件、配件和材料应符合投标书中和
