倒置金相显微镜安全操作规程

倒置金相显微镜安全操作规程

倒置金相显微镜安全操作规程1内容本操作规程规定了本公司用于观察金相组织的徕卡倒置式金相显微镜DMILM 的相关使用及保养方法,使相关员工能正确使用和维护本公司显微镜。

2范围本操作规程适用于本公司检验员的操作。

3细则3.1准备工作1) 检查倒置金相显微镜是否良好。

2) 把显微镜放在平整的桌子上。

3) 倒置金相显微镜构造如图1所示。

图1倒置金相显微镜3.2使用1) 被测试样应干燥洁净,其观察面应平整光洁,不得有杂物、凹坑及明显的加工痕迹。

2) 取下显微镜防尘罩,打开照明系统电源后,显微镜后部光源灯亮。

取下显微镜载物台上的物镜保护盖,将试样平稳放在载物台上。

3) 用显微镜直接观察时,调整双目镜的宽度,使双眼能看到同一视场。

转动显微镜右侧与载物台相连的手柄,将试样被观察部位移动到视场下,缓慢转动粗调旋钮,当视场内出现模糊的图像时,停止粗调旋钮,改为转动微调旋钮,直到整个视场内出现清晰的图像。

4) 转动显微镜底座右侧的照明系统电压调节旋钮,调整光源到适宜亮度。

5) 如果要用不同放大倍数进行观察,可转动换物镜旋座到所需要的放大倍数的物镜。

6) 如需要对试样组织尺寸进行测量,可通过左侧目镜的目镜测微尺进行尺寸测量。

可通过旋转目镜调整微尺方向。

7) 如要对试样组织拍照,可通过显微镜与电脑相连的数字摄像头进行拍摄取像,所使用的软件为Profound Iron & Steel 金相图像分析系统软件。

8) 使用完毕,盖上物镜保护盖,关闭电源。

长时间不使用,则盖上防尘罩。

3.3 Profound Iron & Steel 金相图像分析系统3.3.1定标第一次使用,需进行定标。

定标就是得到图像像素和常用度量单位间的对应关系,步骤如下:a) 打开显微镜。

b) 将物台测微尺放于载物台上,打开Profound Iron & Steel 金相图像分析软件,点击图像快速采集按钮,即可观察到显微镜下的图像,使用显微镜调焦系统对图像进行调节,调整好后,点击“抓拍F8”按钮可摄取带有标尺的清晰图像。

倒置式金相显微镜的操作规程

倒置式金相显微镜的操作规程

倒置式金相显微镜的操作规程1.准备工作a.将倒置式金相显微镜放置在平稳的实验台上,确保显微镜平稳。

b.将显微镜的电源插头插入电源插座,并打开电源开关。

c.调整显微镜头部的位置,使其与眼睛处于适当的观察位置。

d.打开冷光源的电源开关,并调节亮度以适应实验需求。

2.样品制备a.根据实验需求,选择合适的金属样品进行金相分析。

b.将金属样品切割成适当的大小,并用砂纸将其磨光。

c.将样品清洗并除去表面的任何杂质和污渍。

d.将样品放置在倒置式金相显微镜的样品台上。

3.调整显微镜成像a.通过调节目镜和物镜的焦距,使得样品上的图像清晰可见。

b.调节光源的亮度和方向,确保样品上有足够的光照。

c.通过调节目镜的对焦轮和调节器,使得样品在整个视野范围内都能够清晰可见。

4.观察样品a.使用低倍物镜先进行初步观察,以了解样品的整体形貌和组织结构。

b.逐渐增大物镜的倍数,进行更为详细的观察和分析。

c.通过调节样品的位置和焦距,选择合适的观察范围,并进行记录和分析。

5.测量和分析a.使用显微镜的刻度尺进行测量,记录样品中各个组织结构的尺寸和间距。

b.使用特殊的滤光片和偏光器,观察样品中的晶体结构和晶粒取向。

c.根据观察到的显微组织结构和特征,进行金相组织的分析和鉴定。

d.使用相应的软件和分析工具,进一步处理和分析观察到的数据。

6.清洁和保养a.在操作完毕后,关闭倒置式金相显微镜和冷光源的电源开关。

b.将样品从样品台上取下,清洁并储存好。

c.使用柔软的布或纸巾清洁镜片和镜筒,以确保显微镜的镜片保持清洁和光亮。

d.定期检查和维护显微镜各部件,确保其正常运行和寿命。

倒置式金相显微镜的操作规程需要细致地调节各个部件,合理操作,以获得清晰的金相组织图像。

在操作过程中,注意安全,并避免强光直接照射眼睛。

当完成观察和分析后,及时清洁和保养显微镜,以确保其长期的正常运行。

倒置金相显微镜安全操作及保养规程

倒置金相显微镜安全操作及保养规程

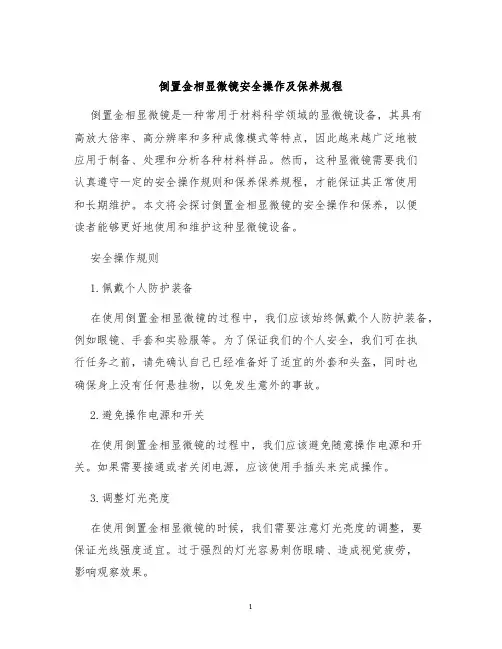

倒置金相显微镜安全操作及保养规程倒置金相显微镜是一种常用于材料科学领域的显微镜设备,其具有高放大倍率、高分辨率和多种成像模式等特点,因此越来越广泛地被应用于制备、处理和分析各种材料样品。

然而,这种显微镜需要我们认真遵守一定的安全操作规则和保养保养规程,才能保证其正常使用和长期维护。

本文将会探讨倒置金相显微镜的安全操作和保养,以便读者能够更好地使用和维护这种显微镜设备。

安全操作规则1.佩戴个人防护装备在使用倒置金相显微镜的过程中,我们应该始终佩戴个人防护装备,例如眼镜、手套和实验服等。

为了保证我们的个人安全,我们可在执行任务之前,请先确认自己已经准备好了适宜的外套和头盔,同时也确保身上没有任何悬挂物,以免发生意外的事故。

2.避免操作电源和开关在使用倒置金相显微镜的过程中,我们应该避免随意操作电源和开关。

如果需要接通或者关闭电源,应该使用手插头来完成操作。

3.调整灯光亮度在使用倒置金相显微镜的时候,我们需要注意灯光亮度的调整,要保证光线强度适宜。

过于强烈的灯光容易刺伤眼睛、造成视觉疲劳,影响观察效果。

4.避免碰撞和震动倒置金相显微镜的结构相对较为复杂,如果在使用过程中因为操作不当或者意外碰撞导致设备受损,那么将会严重影响观察数据的准确性。

因此,在使用过程中要注意格外小心,尽量避免发生碰撞和机械震动。

5.安全存放设备在使用倒置金相显微镜之后,我们应该将设备进行整理和清理,并且妥善存放,以免发生意外损坏。

保养规则1.定期清理设备定期清理酸碱盐、潮湿等环境对设备的影响。

长时间放置的显微镜很容易被氧化而产生氧化物,若长时间没有清理而直接使用,将会影响显微镜使用寿命。

此外,还要注意清理手柄、台座和其他部件,以确保它们的运转良好。

2.及时润滑部件倒置金相显微镜是由各种部件组成的复杂系统,需要定期润滑以确保各部件的运转。

在润滑之前,应该检查设备的部件是否存在缺点,确保润滑过程中不会对设备造成二次损坏。

另外,在进行润滑之前应选择适当的润滑剂。

金相显微镜使用及维护操作规程

金相显微镜使用及维护操作规程

试验规程版本:A 第1页,共5页的相关使用及保养方法。

2.范围:本操作规程适用于本公司检测中心检验员的操作。

3.细则:3.1使用(1)被测试样的表面应平整光洁,不得有杂物、凹坑及明显的加工痕迹。

试样应稳定地放在载物台上。

(2)接通电源,显微镜后部光源灯亮。

取下载物台上的物镜保护盖,将试样放在载物台上。

(3)调整双目镜的宽度,使双眼能看到同一视场。

转动显微镜右侧与载物台相连的手柄,将试样移动到视场下,转动粗调旋钮,直至能清楚的看到试样的组织形态,再转动微调旋钮,直到整个视场内清晰地看到所观察的试样的组织。

(4)转动显微镜底座右侧的标有LAMP的旋钮,调整光源到适宜亮度。

(5)如要用不同放大倍数进行观察,可转动换镜旋座到所需要的放大倍数。

(6)如要对试样组织尺寸进行测量,可通过左侧目镜的目镜测微尺进行长度测量。

可通过旋转目镜调整测微尺方向,如果无法转动目镜,可稍微拔出目镜少许,再进行旋转。

长度=标尺读数/物镜放大倍数,单位为mm。

(7)如要对试样组织拍照,可通过显微镜上与电脑相连的130万象素的数字摄像头进行拍摄取像。

所使用的软件为UPO V2.0图像分析软件。

(8)使用完毕,盖上物镜保护盖,关闭电源。

长时间不使用,则盖上防尘罩。

3.2UPO V2.0图像分析系统3.2.1定标第一次使用,需进行定标。

定标就是得到图像像素和常用度量单位间的对应关系。

步骤如下:a. 拔出显微镜底座右侧开关到SIDE。

b. 将物台测微尺放于载物台上,打开UPO V2.0图像分析软件,点击图象采集按钮,即可观察到显微镜下的图象,点击Settings按钮可对屏幕亮度、对比度等进行调整,调整好后,点击Capture按钮摄取带有标尺的清晰图像。

c. 单击Close按钮关闭当前窗口,单击图象测量下拉菜单中的定标,出现对话框。

d. 在对话框中输入标尺名称,和标尺长度(比如是在10X物镜下摄取的标尺图像,所以输入标尺名称为10X,以便于记忆)。

倒置金相显微镜操作规程

倒置金相显微镜操作规程

一、开机前的准备:
1.检查设备是否放置平稳。

2.检查机器的紧固件是否有松动现象,做好清洁工作。

3.检查线路的连接及接地是否安全可靠。

二、操作步骤:
1.将电源插头插到电源插座上。

然后将电源开关按向“I”,即可接通电源。

2.将试样放上载物台,并观察试样表面是否置于载物台当中。

3.使用低倍物镜观察时,先用右眼观察,旋转粗动调焦手轮,使试样像清晰,然后用左眼观察。

不转动粗/微动调焦手轮,转动视度调节圈,使试样像象清晰。

4.将摄影推杆往外拉,根据需要调节光的强度。

三、安全要求和注意事项:
1.平时不用时应拔出电源线插头,切断电源。

2.更换灯泡时,要用无水酒精将新换灯泡擦拭干净。

3.在装上和除下物镜时,需把载物台升起,以免碰触透镜。

4.使用100X(油浸)物镜时,需在试样和物镜间滴香柏油。

四、维护和保养
1.擦拭物镜可用蘸酒精/乙醚混合液或二甲苯的镜头纸或脱脂棉花。

每次使用100X物镜后均需把镜头上的油擦拭干净。

2.擦拭填涂表面,可用纱布除去灰尘。

若有油渍污垢,用纱布沾少许汽油去除,不能用有机溶剂擦拭涂漆表面和塑料部件。

3.显微镜是精密光学仪器,各零部件切勿随便拆卸,以免影响期操作效果和精度。

4.仪器不使用时,用有机玻璃或聚乙烯罩子罩上,并存放于干燥且没有霉菌滋生的地方。

物镜和目镜最好放在有干燥剂的密闭容器中。

编制:审核:批准:
日期:日期:日期:。

倒置金相显微镜操作规程

倒置金相显微镜操作规程

倒置金相显微镜操作规程一、介绍倒置金相显微镜是一种用于观察金相组织和微观结构的特殊显微镜。

本文将详细介绍倒置金相显微镜的操作规程,帮助读者正确地使用该仪器,准确地观察样品,并获取准确的分析结果。

二、操作步骤2.1 准备工作在使用倒置金相显微镜之前,需要进行一系列的准备工作,包括: 1. 清洁显微镜外壳,保持仪器的整洁。

2. 准备好所需要的显微镜玻璃片、草图纸、铅笔等实验工具。

3. 根据实验需要,选择适当的目镜和物镜。

2.2 样品处理1.将需要观察的样品制备成适当的尺寸和形状,并确保表面平整和清洁。

2.对于金相显微镜观察,通常需要对样品进行打磨和腐蚀处理,以显现出金属组织的结构和特征。

2.3 装置样品1.打开显微镜盖板,将准备好的样品放置在镜台上。

2.利用显微镜的调焦装置,将样品调至合适的焦距。

2.4 观察样品1.调节目镜的放大倍数,选择适当的放大倍数以便观察样品。

2.利用显微镜的聚焦装置,调节合适的焦点,使得样品的细节清晰可见。

3.使用显微镜的可调光源,调整光源的亮度和角度,以便更好地观察样品。

2.5 记录和分析1.使用草图纸和铅笔,将观察到的样品结构绘制下来,标注重要的特征。

2.根据所观察到的样品结构,进行分析和解释,并与相关的理论知识进行比较。

三、维护和保养3.1 每次使用后1.关闭显微镜的电源,将镜头调至最低位置,盖好显微镜盖板。

2.清理镜头和物镜,使用干净的纱布轻轻擦拭,避免使用硬物或化学溶液接触镜头表面。

3.2 定期维护1.保持显微镜的清洁和整洁,定期清理外壳和镜头。

2.定期校准显微镜的聚焦装置,确保焦距的准确性。

3.定期检查显微镜的光源,确保亮度和角度的稳定性。

4.如发现异常情况或故障,应及时联系维修人员进行维修和保养。

四、安全注意事项1.使用显微镜时,应注意保护眼睛和身体安全,避免直视强光源和对镜头施加过大的压力。

2.使用化学腐蚀剂时,应佩戴防护手套和护目镜,避免溅溶液伤及皮肤和眼睛。

倒置金相显微镜的使用步骤

倒置金相显微镜的使用步骤

倒置金相显微镜的使用步骤一、准备工作在使用倒置金相显微镜之前,首先需要进行一些准备工作。

确保工作台面整洁干净,清除掉任何可能影响显微镜视野的灰尘或杂物。

同时,检查显微镜的各个部件是否正常运转,如灯光是否亮起,调焦机构是否灵活等。

二、放置标本将待观察的标本放置在显微镜工作台的标本台上。

确保标本放置平稳,不会因为共振或震动而影响观察效果。

可以使用夹具或者载玻片固定标本,以确保其位置不变。

三、调整光源倒置金相显微镜的光源通常位于顶部,需要将光源调整到适当的位置。

可以通过旋转或者移动光源的位置,使其直射在标本上方,以确保标本能够得到充分的照明。

四、调整目镜目镜是用于观察标本的部分,通常位于显微镜的顶部。

首先,调整目镜的放大倍数,可以根据需要选择合适的倍数。

然后,调整目镜的焦距,使其对焦在标本上,以获得清晰的图像。

五、调整物镜物镜是倒置金相显微镜的重要部分,它位于显微镜的底部。

通常,倒置金相显微镜配备有多个物镜,可以根据需要选择合适的物镜。

首先,选择一个合适的物镜,并将其旋转到位置。

然后,使用调焦机构将物镜与标本调节到适当的焦距,以获得清晰的图像。

六、调整横移台倒置金相显微镜通常配备有横移台,可以用于移动标本。

通过旋转或者移动横移台,可以将标本移动到需要观察的区域,以获得全面的观察结果。

七、调整聚光镜聚光镜是倒置金相显微镜的附属部件,用于增强图像的对比度和清晰度。

通过旋转或者移动聚光镜的位置,可以调整图像的明暗度和对比度,以获得更好的观察效果。

八、观察和记录调整完各个部件后,可以开始观察标本并记录观察结果。

通过调节焦距、放大倍数、聚光镜等参数,可以获得清晰、细节丰富的图像。

在观察过程中,可以使用标尺或者标定尺寸的标本来测量标本的尺寸。

九、清洁和保养在使用完倒置金相显微镜后,应及时进行清洁和保养工作。

首先,关闭光源,并拔掉电源插头。

然后,使用干净的软布或者纸巾清洁显微镜的各个部件,如镜头、目镜、物镜等。

最后,将显微镜放置在干燥通风的地方,以防止潮湿和灰尘的侵蚀。

金相显微镜操作规程

金相显微镜操作规程

倒置金相显微镜安全操作规程
1.取下防尘罩,打开照明系统电源,将试样平稳放在载物台上。

2.用显微镜直接观察时,调整双目镜的宽度,使双眼能看到同一视场。

转动显微镜右侧与载物台相连的手柄,将试样被观察部位移动到视场下,缓慢转动粗调旋钮,当视场内出现模糊的图像时,停止粗调旋钮,改为转动微调旋钮,直到整个视场内出现清晰的图像。

4.在目镜中观察到清晰的图像后,打开电脑,插入USB密钥,打开金相检验软件,选择视频卡采集方式,拔出活动杆,使光路通过CCD至显示器。

5.如果要用不同放大倍数进行观察,可转动换物镜旋座到所需要的放大倍数的物镜。

6.调整至合适的参数后对图像进行采集、处理。

7.观察结束后,先将显微镜灯光调至最暗,再关闭显微镜电源,待灯箱冷却后盖上防尘罩,然后关闭软件和计算机,拔下USB密钥,登记测试样品数目和仪器状况。

注意事项:
1.调焦时注意不要使物镜碰到试样,以免划伤物镜。

2.严格遵守由低倍到高倍的观察步骤,绝对禁止在高倍物镜观察条件下转动粗调旋钮,转换不同倍数物镜时应旋转物镜转换器,禁止用手直接推动物镜。

3.亮度调整切忌忽大忽小,也不要过亮,影响灯泡的使用寿命,同时也有损视力。

4.非专业人员不要调整照灯丝位置灯,不要尝试擦物镜及其它光学部件。

5.关机前要将亮度调到最小,关机后一定要等到灯箱冷却后再盖上防尘罩。

6.初次使用者必须在设备管理人员的指导下完成观测。

7.拷贝数据时必须使用空U盘。

倒置金相显微镜操作规程

倒置金相显微镜操作规程

倒置金相显微镜操作规程一、前言倒置金相显微镜是一种常用的金相检测仪器,广泛应用于金属材料的组织分析和研究。

本文将详细介绍倒置金相显微镜的操作规程。

二、安全注意事项1. 操作时要佩戴防护眼镜,避免眼睛受到损伤。

2. 在操作过程中,应保持仪器干燥清洁,避免因灰尘等杂质影响检测效果。

3. 操作完毕后,及时关闭电源,并拔掉插头。

三、操作步骤1. 准备工作(1)将样品制备好,并放置在样品架上。

(2)打开电源开关,待灯泡亮起后预热10分钟左右。

(3)调节目镜焦距和放大倍数。

2. 调节显微镜(1)将样品架移动到显微镜下方。

(2)调节目镜焦距,使其清晰可见。

(3)调节物镜焦距和放大倍数,以便观察到所需的细节。

3. 调节光源(1)调节反射板角度和方向,以便光线能够正常照射到样品上。

(2)调节光源亮度,以便观察到所需的细节。

4. 观察样品(1)将样品架移动到显微镜下方。

(2)调节物镜焦距和放大倍数,以便观察到所需的细节。

(3)调整样品架位置,以便观察不同位置的细节。

5. 拍照保存(1)将相机与电脑连接,并打开相机软件。

(2)调整相机参数,如快门速度、白平衡等。

(3)拍摄所需的照片,并保存至电脑中。

四、操作注意事项1. 在操作过程中,应保持手部干燥清洁,避免因手指油脂等影响检测效果。

2. 在操作过程中,应注意避免碰撞仪器和样品,避免损坏设备和样品。

3. 在操作完毕后,应及时关闭电源,并拔掉插头。

五、结论倒置金相显微镜是一种常用的金相检测仪器,在金属材料的组织分析和研究中有着广泛的应用。

在使用过程中,应注意安全事项和操作规程,以保证检测效果和设备的正常使用。

倒置显微镜操作规程

倒置显微镜操作规程

倒置显微镜操作规程一、安全操作注意事项1.在操作之前,请仔细阅读并理解使用说明书,熟悉显微镜的各个部分及其功能。

2.使用显微镜时,应保持清洁的实验环境,防止灰尘及其他污染物进入显微镜。

3.调整显微镜时,应轻拿轻放,避免碰撞或摔落。

4.在操作过程中,应随时注意手部和眼部的卫生,以避免交叉感染。

5.使用者应按照操作规程进行操作,并注意文明礼貌。

二、显微镜的调整与使用1.确保底座稳固,并调节底座的高度,使镜头与观察物平行。

2.调节光学系统:(1)先将鏡筒调整到最高位置,以便后期观察时不需再移动。

(2)打开显微镜,调节光源到适当亮度,以保证观察中的清晰度。

(3)选择相应的目镜和物镜。

(4)使用焦聚轮进行初步调焦,使目镜和物镜之间有大范围的焦距调节。

3.调节光源:(1)打开光源,并调节亮度开关,使观察物显得清晰明亮。

(2)使用孔径光调节孔径光圈的大小,以调节深度焦点。

4.调节物镜与视场:(1)用低倍目镜观察样品,然后转动鎮台,调节镜片使视野中心处的样子清晰并无像差。

(2)用高倍率目镜时,移动鎮架并改变镜片的焦距,使观察物与物镜之间的距离适宜。

5.使用井口设计物镜时,应将镜片垂直放置,避免样品掉落。

6.在使用全息镜时,应留意样品的位置和姿态,保持正确的观察角度。

7.观察物时,通过细调焦轮进行调节,以保持焦距。

三、显微镜的维护与保养1.使用完显微镜后,应关闭光源,注意镜头的清洁,及时清除残留物。

2.不使用时,显微镜应放置在干燥、通风、无尘的地方,避免阳光直射。

3.定期检查显微镜的各个部分,如有损坏或松动,应及时进行维修。

4.镜片保养:应用软毛刷轻轻清除灰尘和碎屑,不使用任何液体。

5.调焦轮保养:使用前应检查调焦轮的调节是否灵活,如发现卡顿或松动,应及时维修。

6.目镜和物镜表面保养:使用软布轻轻擦拭,如有油渍或指纹,可用酒精擦拭。

四、显微镜的安全注意事项1.使用显微镜时应注意避免触摸物镜与鏡筒,以免导致光学部件脱落或损坏。
