线路阴极保护恒电位仪的操作
恒电位仪操作规程
恒电位仪操作规程
阴极保护的设备的使用
恒电位仪操作规程
为确保恒电阴极保护控制柜的正常运行，特制定本操作规程，内容如下：
1、确保电网输入接线正确，快速插头连接良好。
2、保持恒电位仪市电断路器在“开”状态。
3、将配电盘的“手动切换开关”置“0”。
4、插上“双机自动切换器”电源，并打开电源开关。
5、合上“电源开关”，电源指示灯亮，电压表有数值显示。
6、相应恒电位移面板有电显示，“双机自动切换器”电源指示灯亮。
7、将“双机自动切换器”的“启用/禁止”开关拨到“1#机”，并将“状态选择开关”打在“自动”档。
当给定电压超过自然电位数值时，仪器将有电压和电流出现，到给定电压上升到需要的电位值为止。
检查此时的输出电压和输出电流均应在额定值之内。
8、根据需要，设定1#恒电位仪的工作方式，并进入运行状态，1#恒电位仪开始运行。
9、如果1#恒电位仪出现故障，将自动切换到2#恒电位移运行。
10、系统出现异常时，会发出声光报警，报警原因将显示在恒电位移液晶屏上，出现问题及时解决和汇报。

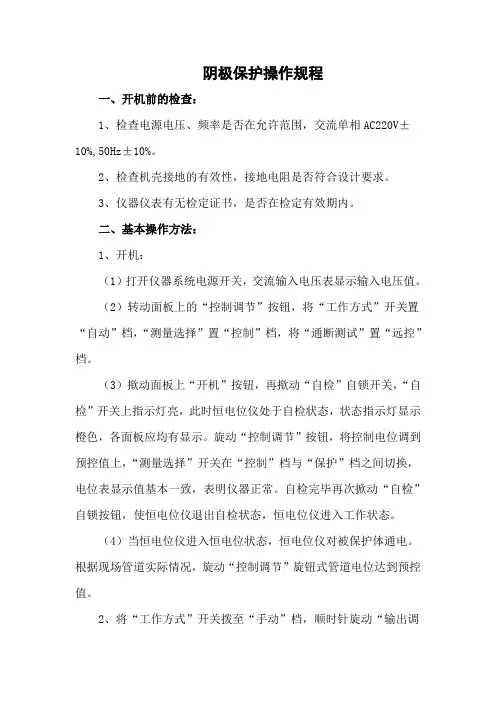

阴极保护操作规程
阴极保护操作规程一、开机前的检查：1、检查电源电压、频率是否在允许范围，交流单相AC220V±10%,50Hz±10%。
2、检查机壳接地的有效性，接地电阻是否符合设计要求。
3、仪器仪表有无检定证书，是否在检定有效期内。
二、基本操作方法：1、开机：（1）打开仪器系统电源开关，交流输入电压表显示输入电压值。
（2）转动面板上的“控制调节”按钮，将“工作方式”开关置“自动”档，“测量选择”置“控制”档，将“通断测试”置“远控”档。
（3）揿动面板上“开机”按钮，再揿动“自检”自锁开关，“自检”开关上指示灯亮，此时恒电位仪处于自检状态，状态指示灯显示橙色，各面板应均有显示。
旋动“控制调节”按钮，将控制电位调到预控值上，“测量选择”开关在“控制”档与“保护”档之间切换，电位表显示值基本一致，表明仪器正常。
自检完毕再次掀动“自检”自锁按钮，使恒电位仪退出自检状态，恒电位仪进入工作状态。
（4）当恒电位仪进入恒电位状态，恒电位仪对被保护体通电。
根据现场管道实际情况，旋动“控制调节”旋钮式管道电位达到预控值。
2、将“工作方式”开关拨至“手动”档，顺时针旋动“输出调节”按钮，使输出电流达到预控值。
3、恒电流设定：掀动面板上恒流设定按钮，此时面板状态指示灯显示黄色表明进入恒电流状态，根据现场管道实际电流，调节安装板上“恒流调节”电位器，使电流达到预控值（出厂时设定在仪器额定电流的1/3），恒电流设定完毕，将仪器关机后再开机。
4、埋地管道电位测试：仪器设有“内控”和“远控”两种通断测试方式，可对埋地管道保护电位进行测量（这种测量方法只适用于埋地管道绝缘层很好的情况下）。
“内控”通断测试方法：将仪器面板上的“通断测试”置“内控”，用铜饱和硫酸铜参比电极测埋地管道的饱和电位。
测试结束后，应将“通断测试”置回“远控”。
“远控”通断测试方式：恒电位仪面板上的“通断测试”应置在“远控”档，恒电位仪处在正常工作状态，利用计算机发出信号进行测试。
阴极保护恒电位仪培训PPT课件
目录
• 恒电位仪基本原理与结构 • 恒电位仪操作方法与步骤 • 恒电位仪参数设置与调整技巧 • 阴极保护系统设计与选型建议 • 恒电位仪在阴极保护系统中的应用案例 • 培训总结与展望
01 恒电位仪基本原理与结构
阴极保护原理及作用
阴极保护原理
通过向被保护金属结构物施加一 个外加电流，使其电位负移到金 属表面腐蚀电池阳极的开路电位 ，从而使金属得到保护。
可靠性
系统应具有高可靠性， 能长期稳定运 Nhomakorabea，减少维护工作量。
经济性
在满足安全性和可靠性的 前提下，尽量降低系统成
本，提高经济效益。
适应性
系统应能适应不同的工作 环境和工况，具有一定的
灵活性和可扩展性。
关键设备选型建议
01
02
03
04
恒电位仪
选用高精度、高稳定性的恒电 位仪，确保输出电位的准确性
和稳定性。
03 恒电位仪参数设置与调整 技巧
参数设置方法及注意事项
参数设置步骤
接通电源，进入参数设置界面，按照 实际需求设置各项参数，如输出电压 、电流限制等。
注意事项
在设置参数前，需了解被保护体的材 质、环境等因素，选择合适的参数； 设置过程中要确保电源稳定，避免电 磁干扰。
参数调整技巧与经验分享
调整原则
1 2 3
知识收获
学员们普遍表示通过本次培训，对阴极保护及恒 电位仪有了更深入的了解，掌握了相关知识和技 能。
实践应用
部分学员分享了在实际工作中应用所学知识的经 验，表示培训内容与工作实践紧密结合，对工作 有很大帮助。
学习感受
学员们认为本次培训内容丰富、专业性强，教师 讲解生动、易于理解，学习氛围浓厚。
恒电位仪安全操作规程
恒电位仪安全操作规程恒电位仪是一种用于测量电位差的仪器，广泛应用于医疗、工业、科研等领域。
由于其特殊的工作原理和使用要求，正确的操作和安全措施对于保护用户的个人安全和设备的正常工作非常重要。
下面是恒电位仪的安全操作规程，以便用户正确操作并避免事故发生。
1. 操作前准备在使用恒电位仪之前，必须先了解其使用说明书和操作手册，熟悉仪器的主要功能和参数设置。
确保所使用的仪器符合国家标准，具备相关认证和检验报告。
2. 仪器安装恒电位仪应安装在平稳的工作台上，并保持仪器的稳定性。
仪器的电源线应连接到接地插座，并确保接地良好。
避免仪器与其他电气或磁性设备放置过近，以免干扰仪器的正常工作。
3. 仪器操作恒电位仪在操作时需要注意以下几个方面：- 使用前检查仪器是否有损坏或异常，如发现任何问题要及时报修或更换。
- 仪器的操作面板和按键不得被异物覆盖或遮挡，以便用户能够清晰地看到和使用。
- 仪器操作过程中，不得随意更改或调整仪器的参数设置，以免影响测量结果和仪器性能。
- 仪器使用完毕后，应及时关闭电源，防止长时间待机造成的安全隐患。
- 避免将恒电位仪放在潮湿、高温或有腐蚀性气体的环境中，以免影响仪器的工作稳定性和寿命。
4. 使用人员要求恒电位仪的使用必须由经过相关培训和授权的人员进行，不得随意交给没有专业知识和技能的人员操作。
操作人员应熟悉仪器的工作原理和操作方法，并严格按照操作规程进行操作。
5. 安全防护在使用恒电位仪时，应注意以下几个安全防护要点：- 在操作过程中，佩戴防护眼镜、隔热手套、防护服等个人防护装备，以防受到电击、高温等伤害。
- 避免在有水、湿度较高的环境中操作，以减少发生触电和短路的风险。
- 在测量电位差时，应避免直接接触导线和电极，以免发生电击事故。
可以使用绝缘性好的工具进行操作。
6. 仪器维护和保养定期对恒电位仪进行维护和保养是确保仪器正常工作和延长使用寿命的重要环节。
定期检查仪器的电源线、插头、连接线等是否完好，如有问题及时更换。
恒电位仪操作规程
参比电位 -1.1 -1.15 -1.05
恒电位仪示意图
①恒电位仪操作面板 ②百叶窗 ③市电断路器 ④市电输入插座 ⑤铭牌 ⑥参比接线端子 ⑦输出端子＋ （阳极） ⑧输出端子－ （阴极） ⑨风机罩 ⑩接地螺栓
恒电位仪及控制台
交流配电盘 1#恒电位仪 2#恒电位仪
自动切换控制台 综合接线盘
输出母牌 控制台操作面板
将电源切换挡位至于“1”或者“2”，恒 电位仪面板电源指示灯亮。恒电位仪液晶 屏先显示LOGO，而后进入主界面。
关机操作 按下恒电位仪操作面板上的“停止”
键。恒电位仪停止指示灯亮，液晶屏状态 栏显示“停止”，恒电位仪停止输出。将 电源切换挡位至于“0” ，恒电位仪电源 指示灯灭，液晶屏将没有显示，风机也停 止工作。
参比电位信号经过参比信号隔 离放大后进入中心控制单元。中心 控制单元根据采样反馈的信号，分 析比较输入参比电位和预置电位， 计算所需发出的PWM信号的占空比， 由PWM信号驱动IGBT,调整IGBT输出 。IGBT输出经过高频隔离变压，高 频整流，最后经过输出滤波后输出 所需的电压。同时中心控制单元将 运行状态在液晶屏上用中文显示， 根据需要发送到远方控制中心。
本文目录结构
1.恒电位仪工作原理 2.恒电位仪显示及日常操作 3.维护保养及注意事项 4.常见故障及处理
恒电位仪工作原理
线路阴保间内放置的恒电位仪及控制柜，是由一台YHS-1控制柜和2台 IHF恒电位仪组成，安装方式为一台控制柜内放置两台恒电位仪。
恒电位仪负责为管道提供所需的阴极保护电源；控制柜负责配电及输 入输出线路连接；控制柜内部配有自动切换控制器，负责恒电位仪的自动 切换。
汇流点安装图
各站汇流点统计
保护站 汾阳站 武乡站 黎城站
恒电位仪操作规程
恒电位仪显示及日常操作
液晶屏显示运行数据。包括控制 电位、输出电压、输出电流等。 指示灯：市电指示灯、运行指示 灯、停止指示灯、通讯指示灯、 测试指示灯、 告警指示灯、状态 指示灯。
恒电位仪显示及日常操作
开机操作 合上控制柜操作面板上的电源开关，
将电源切换挡位至于“1”或者“2”，恒 电位仪面板电源指示灯亮。恒电位仪液晶 屏先显示LOGO，而后进入主界面。
维护保养及注意事项
维护保养 1、日常仪器的使用与维护，应保持仪器表面的清洁。 2、每月用干的毛刷清理百叶窗和风机罩上的灰尘，清理时应停机。 3、恒电位仪每月切换一次(配有手动切换档）。切换时先关后开， 只许开一台，另一台必须关。 4、恒电位仪、恒电位仪控制柜应每月检查一次，每季维护一次。
检查接电阻是否小于4Ω，检查设备各连接线是否连接正确、牢 固，检查接头处是否接触良好。 5、雷雨季节和多雷雨地区应经常检查避雷电路。 6、建立设备档案，认真填写运行、维修、故障记录。 注意事项 1、遇雷电天气时，应关闭恒电位仪，并及时上报上级主管部门。 2、保证恒电位仪正常散热，恒电位仪后面板应距墙300mm以上。 3、由于机内有高压，非专业人员不得打开机箱，以免发生危险。
恒电位仪操作规程
本文目录结构
1.恒电位仪工作原理 2.恒电位仪显示及日常操作 3.维护保养及注意事项 4.常见故障及处理
恒电位仪工作原理
线路阴保间内放置的恒电位仪及控制柜，是由一台YHS-1控制柜和2台 IHF恒电位仪组成，安装方式为一台控制柜内放置两台恒电位仪。
恒电位仪负责为管道提供所需的阴极保护电源；控制柜负责配电及输 入输出线路连接；控制柜内部配有自动切换控制器，负责恒电位仪的自动 切换。
关机操作 按下恒电位仪操作面板上的“停止”
恒电位仪工作原理及基本操作
1、控制系统构成
+
MAS-2000
-
防腐电源
阳 极
土壤
参 比
管 道
极
图2、 阴极保护系统接线图
二、基本操作及注意事项
2、使用方法 ⑴ 接线
RN
输出阳极输出阴极
+
-
零位
参比
接地 -
220V 火线 零线
阳
参
极
比
管 道
被保护体
图3、 被保护体接线示意图
二、基本操作及注意事项
⑵ 通电开机
① 将控制面板上的“给定”电位器反时针 拧到底，将“自检/工作”转换开关S2置于“ 自检”位置；
三、故障分析与处理
(3) 当恒电位仪故障确定在自动部分后,可先去掉报警限流集成块试 机, 若仪器恢复工作, 说明报警、限流部分有故障, 可分别插回集成块, 当插到哪一块集成块, 仪器工作不正常, 则可确定为此部分有故障。
(4) 若去掉报警、限流电路, 仪器工作还不正常则故障可能在比较 器和阻抗变换回路,可分别用好的集成块试机。
(7) 当通过以上检测恒电位仪正常, 说明为现场故障时, 可依次检 查阳极设施、阴极设施和参比电极。
阳极设施由阳极电缆、阳极棒及地床所组成(在管道阴极保护中通常 要求阳极地床距管道的垂直距离最短为300m) 。当阳极电缆断开或阳极 接地电阻高到一定值时, 恒电位仪输出电压升高, 输出电流为零。
三、故障分析与处理
三、故障分析与处理
（三）、典型故障处理实例 ⑴ 苏东xx站恒电位仪突然出现故障, 恒电位仪输出电流为零, 输 出电压较高, 把仪器电源开关打到“自检”, 仪器工作状态打到“手 动”, 并断开阳极电缆, 试机说明仪器正常,判断为现场故障。再依次 测量阳极电缆、阳极棒。用欧姆表测量阳极电缆时, 测得接地电阻较高, 达25Ω , 说明阳极电缆有故障。当时认为该处阳极电缆、阳极棒不太 可能有故障, 因为该阳极设施新铺设投用才两个月, 沿电缆地表查看也 没有发现被开挖破坏的痕迹, 后经分段测量找出了断点。现场发现阳极 电缆的绝缘胶皮被老鼠咬破, 做为阳极的铜芯电缆被腐蚀断开。
恒电位仪说明
CPHV-1远传远控型高频开关恒电位仪使用说明书焦作市弘坤阴极保护防腐有限公司本机特性及操作综述CPHV—1高频开关恒电位仪，是我公司研制的新型节能降耗防腐仪器，整机采用高频开关电源技术，体积小、重量轻、效率高、全隔离，集智能自控手动调节为一体，是强制电流阴极保护系统外加电流的首选设备，本机节能高效，额定输出功率为400W，交、直流兼容性输入。
运行模式：一、机控控制模式1、手动选机控制：手动旋转选机转换开关，拨动至1号或者2号对应数字，相对的A机或者B机即可进入工作状态。
2、全自动上电工作模式：旋钮指向O为全自动上电运行模式，此时只要电源上电，机器即可自动投入运行，可以预先设定A机先运行或者B机先运行，在自动工作参比跟进模式下，保护电位超出保护范围（预设值为-0.85V— -1.5V），机器可以自动切切换至另外一台运行，本功能只能在自动范围下工作，恒电位仪在手动下将无法有效工作。
3、机控通断测试功能：在任意一台机器工作的状态下，按下通断测试按钮，机器即进入通12S断3秒测试状态。
（建议在使用本功能时采用手动工作模式，以免因参比反馈变化造成电流冲击）此时，通过保护电位表，可以适时查看管道电位变化情况。
（此功能在完全外加电流保护情况下有效，倘若有牺牲阳极参与保护，该功能无法准确测试极化电位情况。
测试情况软件将实时记录通断运行曲线轨迹，方便查阅。
）4、单机工作控制：可以选择自动恒电位参比跟进控制，也可选手动设定值输出控制。
在单机自动恒电位控制状态下，当参比电位超出阴极保护安全电位范围，机器会自动发出超限声光报警，当机器给定电位小于参比电位绝对值时，机器也会发出失控声光报警。
在手动状态下，报警电路将不会参与工作。
二、远程微机程序控制模式（本机采用RS485数据通讯端口进行远传远控，数据传输采用标准MODBUS—RTU协议）1、按下机柜控制面板的远控按钮：即可通过远程软件进行操控。
2、在远程控制的情况下：通过机控\远控按钮即可转入机器控制面板控制状态。
恒电位仪操作规程
IHF数控高频开关恒电位仪及YHS-1控制柜操作规程本规程主要面向日常操作、管理和维护，简要说明了IHF数控高频开关恒电位仪及YHS-1控制柜常用操作方法和注意事项，可以作为日常使用及管理维护的依据，详细的使用方法请参阅恒电位仪及控制柜的使用说明书。
1．系统构成线路阴保间内放置的恒电位仪及控制柜，是由一台YHS-1控制柜和2台IHF恒电位仪组成，安装方式为一台控制柜内放置两台恒电位仪。
恒电位仪负责为管道提供所需的阴极保护电源；控制柜负责配电及输入输出线路连接；控制柜内部配有自动切换控制器，负责恒电位仪的自动切换。
2．恒电位仪显示及操作1）恒电位仪前后面板示意图说明：①恒电位仪操作面板②百叶窗③市电断路器④市电输入插座⑤铭牌⑥参比接线端子⑦输出端子- （阴极）⑧输出端子+ （阳极）⑨风机罩⑩接地螺栓2）数据及状态显示恒电位仪的运行数据及状态，通过恒电位仪的中文液晶面板进行显示，同时操作面板上的指示灯和蜂鸣器，也会指示相应的状态。
恒电位仪液晶显示主界面示意图如下：参比电位：XXXXXX 状态预置电位：XXXXXX 恒电位输出电压：XXX XX输出电流：XXX3）面板按键说明及参数调整基本操作方式按键说明：运行：启动恒电位仪工作停止：停止恒电位仪工作确定：选择和保存设置返回：返回上级菜单方向键：修改数据，移动光标恒电位：恒电位设置快捷键恒电流：恒电流设置快捷键菜单：调出恒电位仪功能菜单测试：断电测试启动与停参数调整基本操作方法：参数的调整，通过左右方向键选择需要修改的数据位，通过上下方向键修改数据或状态。
4）恒电位仪日常操作◆恒电位运行操作恒电位仪上电→“停止”→“恒电位”→通过方向键设置预置电位→“确定”→“运行”◆恒电流运行操作恒电位仪上电→“停止”→“恒电流”→通过方向键设置预置电流→“确定”→“运行”注意：在进行任何参数或状态调整时，应先按下“停止”键，使恒电位仪处于停止状态，而后进行设置和调整。
恒电位仪操作规程
汇流点安装图
各站汇流点统计
保护站 汾阳站
武乡站 黎城站
汇流点电位 范围 -1.1左右
-1.2左右 -1.04—1.05
汇流点 位置 进站绝缘 接头前
出站绝缘 接头后 进站绝缘 接头前
恒电位仪性能参数
（1）恒电位仪型号IHF-15/40；输出额定电压40V，输出额定电流15A。 （2）恒电位仪控制参比电位调节范围：-3000mV~0mV； 电位控制精度： ≤±5mV。 （3）参比电位误差报警： ±50mV 。 （4）抗50Hz干扰：≥30V（长效参比与零位接阴之间加30v交流电，参 比电位变化在≤±5mV 以内） 各站恒电位仪运行参数表 阴保站 汾阳站 武乡站 黎城站 输出电流 0.5-2 0.05 0.4-1.5 输出电压 0.6-2.5 1.15-1.20 1.0-1.8 参比电位 -1.1 -1.1市电断路器 ④市电输入插座 ⑤铭牌 ⑥参比接线端子 ⑦输出端子＋ （阳极） ⑧输出端子－ （阴极） ⑨风机罩 ⑩接地螺栓
自动切换控制台
恒电位仪及控制台
综合接线盘 输出母牌 控制台操作面板 交流配电盘
1#恒电位仪
1#恒电位仪
2#恒电位仪 2#恒电位仪
自动切换控制器
输出母牌
恒电位仪显示及日常操作
液晶屏显示运行数据。包括控制 电位、输出电压、输出电流等。 指示灯：市电指示灯、运行指示 灯、停止指示灯、通讯指示灯、 测试指示灯、 告警指示灯、状态 指示灯。
恒电位仪显示及日常操作
开机操作 合上控制柜操作面板上的电源开关， 将电源切换挡位至于“1”或者“2”，恒 电位仪面板电源指示灯亮。恒电位仪液晶 屏先显示LOGO，而后进入主界面。 关机操作 按下恒电位仪操作面板上的“停止” 键。恒电位仪停止指示灯亮，液晶屏状态 栏显示“停止”，恒电位仪停止输出。将 电源切换挡位至于“0” ，恒电位仪电源 指示灯灭，液晶屏将没有显示，风机也停 止工作。
恒电位仪操作规程
恒电位仪操作规程
《恒电位仪操作规程》
一、设备准备
1. 检查恒电位仪是否完好无损，是否有漏电现象。
2. 接通电源，检查仪器是否能够正常启动。
二、连接电极
1. 将电极插入仪器对应的插槽中。
2. 确保电极连接牢固，不易松动。
三、设置参数
1. 调节仪器的电压和电流参数，根据实际需要进行调整。
2. 确认设置无误后，进行下一步操作。
四、操作步骤
1. 将待测物品放置在电极之间。
2. 按下启动按钮，记录实验数据。
3. 实验完成后，按下停止按钮，关闭电源。
五、清洁保养
1. 每次使用后及时清洁电极，防止污垢积累影响仪器使用寿命。
2. 定期对恒电位仪进行维护保养，确保仪器的稳定性和准确性。
六、安全注意事项
1. 使用恒电位仪时应注意防潮防水，避免发生短路或其他意外情况。
2. 操作过程中严禁触碰高压电极，以免触电危险。
恒电位仪是一种用途广泛的实验设备，正确的操作规程能够确保实验数据的准确性和操作人员的安全。
希望使用人员能够遵守上述操作规程，做到安全操作、科学实验。
恒电位仪的操作详解 恒电位仪操作规程
恒电位仪的操作详解恒电位仪操作规程以下由我给您简单介绍下恒电位仪，紧要用于在电极过程动力学、电分析、电解、电镀、金属相分析，金属腐蚀速度测量和各种腐蚀与防腐讨论以及电化学保护参数测试。
恒电位仪操作步骤（1）开机a.将恒电位仪“手动给定”旋钮、“自动给定”旋钮逆时针调到底，将“手动/自动”开关扳到“自动”位置，将“测量选择”开关扳到“给定”位置。
b.接通总电源，设备电源开关扳到“开机”位置，此时恒电位仪接通电源。
c.将“停止/运行”旋钮转到“运行”，此时恒电位仪电源接通。
d.渐渐调整恒电位仪的“自动调整”旋钮，察看电位表指示，达到设定值时停止调整。
f.将设备的“测量选择”开关扳到“C1”位置，此时毫伏表指示管道保护电位。
如设备跳到“故障”可按“复位”按键开关恢复运行状态。
g.完成上述操作后至少察看0.5小时，设备无异常发热无报警现象后，从电流表记录输出电流，从电压表记录输出电压，从电位表记录保护电位。
（2）停机将恒电位仪设备电源开关扳到“关机”位置，自动调整旋钮逆时针调到底。
（3）手动运行在设备故障情况下经电器工程师确认恒电位仪可在手动状态运行。
安装恒电位仪的地方应当适合通风、散热，设备应当轻拿轻放，在安装接线时，应当检查电源是不是适合恒电位仪的规定电压值。
在相近有油罐的的地方安装恒电位仪，应当使用防爆类型的整流电源，大多数时候，都是将整流电源安装在仪表间里面的。
安装时确定要依据接线示意图接线，这样才能保证输出的电源极性正确。
而且在接线的地方都有明确的标示符“+”“”，首先使用万用表来测试接线柱是否精准，然后尝试通电后再将电缆的接头密封起来装好，设备安装完成后机壳要保证持续的良好的接地性能。
在给安装好的恒电位仪通电使用之前，必需先测量出管道的自然电位，而且电位值应当在—0.6V左右，这里指的注意的是，假如管道上带有临时使用的阴极保护设备，这里测试的电位仪有可能会在—1.10V或者更低。
接着要测量阳极地床的电位情况，还有焦炭回填料包裹的阳极这里的电位值一般会在+0.20V+0.30V CSE之间，注意：假如填料使用镀锌铁板圆筒。
阴极保护自然电位测试操作规程
作业步骤
重点作业内容
参比电极 放置
将饱和硫酸铜参比电极放置于管道正上方的地面上的湿润 土地处，做一小坑，直立放稳，保证参比电极底部与土壤 接触良好，每次测试的参比电极位置应保持在同一位置；
接线测试 作业步骤
重要风险提示 3）
野外作业遭遇蛇虫咬伤
管道处于阴极保护的状态下
风险消减和预控措施
1）进入草丛前应先用棍棒 驱赶毒蛇。 2）人员应穿长袖衣和裤， 扎紧袖口、领口，皮肤 暴露部位涂搽防蚊药。 3）遇到毒蛇不要慌张， 应采用左、右拐弯的走动 来躲避追赶的毒蛇，或站 在原处面向毒蛇，注意来 势左右避开，寻找机会进 行自卫。 4）不要在潮湿的树荫和草 地上坐卧。
将万用表正极（接红表笔端）接管道测试桩的测试线，负 极（接黑表笔端）接参比电极，置于直流电压 2V 档，待数 据稳定时读取数值，数值保留到小数点后三位，并做好记 录；
重点作业内容
操作后的 检查
检查测试桩小门是否关闭。 检查工器具是否回收完毕。 检查数据记录是否准确。
重要风险提示 操作不当导致测量电位数据
作业活动
阴极保护自然电位测试
劳）
作业步骤
作业前 检查
作业前 准备
重点作业内容
检查管道线路恒电位仪是否处于关闭状态。
检查测试桩外观，测试桩铭牌和测试桩小门是否完好。测 试桩内测试板端子是否生锈、脱落。
关闭管道全线恒电位仪设备 24 小时。 准备数字万用表、用于湿润土壤的水、饱和硫酸铜参比电 极、除锈工具。
不准
操作不当导致测量电位数值 为正
主要风险提示
风险消减和预控措施 保证参比电极底部与土壤 接触良好，每次测试的参 比电极位置应保持在同一
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
PS-1LC线路阴极保护恒电位仪的操作
一、基本操作方法
1、将面板上“控制调节”旋钮反时针旋到底，将“工作方式”开关置“自动”挡，“测量选择”置“控制”挡。
2、将电源开关扳到“自检”档，仪器电源指示灯亮，状态指示灯显示橙色，各面板表应均有显示。
顺时针旋动“控制调节”旋钮，将控制电位调到欲控值上，此时，仪器工作于“自检”状态，“测量选择”开关在“控制”档与“保护”档之间切换，电位表显示值基本一致，表明仪器正常。
3、将电源开关扳至“工作”档，此时仪器对被保护体通电。
根据现场管道实际情况，旋动“控制调节”旋钮使管道电位达到欲控值。
4、若要“手动”工作，将“工作方式”开关拨至“手动”档，顺时针旋动“输出调节”旋钮，使输出电流达到欲控值。
5、恒电流设定：打开后门揿动安装板上恒流设定开关，此时面板状态指示灯显示黄色表明进入恒电流状态，根据现场管道实际电流，调节屏蔽盒内“恒流调节”电位器，使电流达到欲控值（出厂时设定在仪器额定电流的30%），恒电流设定完毕，将仪器关机再开机。
二、注意事项
1、手动输出调节电位器应反时针旋到底，以免在由“自动”转“手动”时输出电流过大。
2、当仪器需“自检”时，工作方式开关应置“自动”档禁止置“手动”档。
因机内假负载可承受的功率较小，若置“手动”档时，
有可能把机内假负载烧毁。
3、仪器从“手动”档切换到“自动”档时，应先关机，将“工作方式”开关置“自动”后再开机。
因仪器在“手动”工作时，自动控制部份处于失衡状态，此时如直接切换到“自动”档仪器工作将不正常。
4、当仪器需“自检”时，应事先将仪器后板的输出阳极连线断开。
HPS-1D线路阴极保护恒电位仪的操作
一、基本操作方法
1、连线
打开仪器机箱门，按系统连线示意图所示，将仪器接线板上的接线柱与电源、被保护体、阳极体以及参比电极用导线相连，连线为绝缘胶皮铜芯线或铝芯线。
导线的电流密度应不大于3A/mm2（铜芯线）或2A/mm2（铝芯线）；参比电极线和零位线为信号线，只须满足施工中的应力强度要求即可，一般选择截面积大于2mm2的绝缘胶皮导线。
各远传远控接口与RTU为点对点连接；RS-485接口可直接与电脑连接。
2、仪器自检
打开接线板上的总电源开关，先按住“自检”键，再打开面板上A机的工作电源开关，仪器A机立即进入自检恒电位工作状态，自检指示灯亮，状态指示灯仍显示绿色，说明仪器工作在恒电位自检状态。
液晶屏显示工作模式为恒电位并显示直流输出电压（零值）、直流输 出电流（零值）、保护电位、给定电位。
B机检查方法类似。
3、恒电位运行
仪器自检正常后，按一下“工作”键，则自检指示灯灭，工作指示灯亮，仪器恢复工作状态，对保护体实施恒电位阴极保护。
调节 “恒位调节”电位器（顺时针方向增大），使保护电位达到设计要求。
4、恒电流运行
按一下“恒流”键，状态指示灯应显示黄色，对保护体实施恒电流阴极保护。
调节“恒流调节”电位器（顺时针方向增大），使输出
电流达到合适的电流值，例如使恒流值与恒电位状态时的输出电流值一致。
5、工作状态自动切换
当参比电极失效，或系统受到外界严重干扰而不能恒电位工作时，且持续时间超过20秒，将自动切换为恒电流工作状态，状态指示 灯显示黄色。
6、手动换机
A机、B机电源开关均置开，由于双机互锁，只有一台机工作。
如果A机在工作状态，按一下A机的“开机/关机”键，则关A机；如果A 机在关机状态，按一下A机的“开机/关机”键，则开A机，同时自动 关B机， B机的“开机/关机”键操作同理。
7、故障自动换机
当仪器工作中出现故障，状态指示灯显示红色，仪器将自动停止 输出，并发出报警鸣音，持续1~2分钟后将自动关机并切换备用机投 入运行。
若备用机仍出现故障，仪器将完全关闭，停止运行。
8、断电测试
按下“通断测试”键，液晶屏进入通断测试模式的设置界面。
通过数字键设定断电和通电的时间和次数。
设定完毕后按下“确认”键开始通断测试，仪器进入通断测试模式，液晶屏实时显示“保护电位”和“输出电流”，并显示通断状态波形图。
通过RS485接口或点对点接口，也可对通断测试模式进行远控。
在点对点接口的“远控通断”端子输入+24V直流电平，仪器进入通断测试模式。
9、系统时间设置
按下“时间设置”键，液晶屏进入当前系统时间设置界面，通过数字键设定系统时间。
最后按下“确认”键结束系统时间设置，返回 实时数据显示界面。
10、数据导出
按下“数据导出”键，液晶屏进入实时数据导出界面。
插入USB 设备，按下“确认”键开始数据导出。
结束后按返回键返回实时数据显示界面。
