5.4.2 三维图形消隐_计算机图形学教程（第2版）_[共6页]

202类似地可求得其他5个面与直线段的有效交点。

连接有效交点可得到落在裁剪窗口内的有效线段。

对于透视投影的棱台其方法类似，读者可自行推导。

3．三维中点分割裁剪法前面讨论的二维问题的中点分割裁剪方法可以直接推广到三维问题，其原理和过程是完全相同的。

对于平行投影和透视投影，仅仅是线段编码的处理和线段与体表面的交点计算不同，其他部分则完全相同。

只要对二维问题的编码数组和裁剪窗口的维数等进行修改，就可以得出对三维中点分割裁剪法的算法。

5.4.2 三维图形消隐1．消隐技术概述在现实世界中，当我们观察空间任何一个不透明的物体时，只能看到物体上朝向我们的那部分表面，而其余的表面（一般是朝向物体背面）是不可能被我们看见的。

在用计算机生成立体图形时，物体的所有部分都将被表现出来，不管是可见的还是不可见的。

这样的图形所表示的物体形状是不清楚的，甚至是不确定的。

下面这个简单例子，可以说明这一点。

图5.43（a）所示为一个立方体的线条画，它的所有的边均无一遗漏，全部画出。

但是这个立方体，可以有两种解释：其一是从立方体的左上方向下看，这时应该看到的是图5.43（b）的图形；其二是从立方体的右下方向上看，这时应该看到的是图5.43（c）的图形。

我们在观察图5.43（b）和图5.43（c）时，根据图形立即可以知道观察点及观察方向，不会产生在看到图5.43（a）时的那种二义性，这是因为这两个图都根据假定的观察点和观察方向消除了不可见线段的缘故。

图5.43 立方体线框图和消隐图为了得到一个确定的、立体感强的投影图，就需要消除隐藏线和隐藏面，也就是在给定的投影图中，确定物体哪些边、面是可见的，哪些边、面是不可见的。

并消除那些不可见的棱线和表面，这就是所谓消隐问题。

消隐问题是计算机中引人注目的难题之一。

目前，虽已提出了多种算法，但仍吸引着人们探索新的有效的解决方法。

而这方面研究工作又主要是寻求正确可靠、占用存储空间少、运算速度快的消隐算法。

计算机图形学基础教程附录(第二版)(孙家广胡事民编著)

图A-1
(4)两个矢量的点积
V1·V2=|V1||V2|cosθ=x1x2+y1y2+z1z2
其中，θ为两相量之间的夹角。
点积满足交换律和分配律：
V1·V2=V2·V1
V1·(V2+V3)=V1·V2+V1·V3
(5)两个矢量的叉积
叉积V1×V2是一个向量，而且满足：
①|V1×V2|=|V1||V2|sinθ，即以V1和V2为邻边所构成的平行四边形的面积。
齐次坐标的优点：
①它提供了用矩阵运算把二维、三维甚至高维空间中的一个点集，从一个坐标系变换到另一个坐标系的有效方法。
②它可以表示无穷远的点。n+1维的齐次坐标中如果h=0，实际上就表示了n维空间的一个无穷远点。对于齐次坐标[a,b,h]，保持a,b不变，h→0的过程就表示了在二维坐标系中的一个点，沿直线ax+by=0逐渐走向无穷远处的过程。
即：
用齐次坐标表示为：
其中h=(zprp－z)/dp。
由比例关系，两者的变换公式为：
可以简单地将两者的关系表示为：
其中：
用矩阵表示为：
B.2二维图形的几何变换
正如我们在附录A中提到的那样，用齐次坐标表示点的变换将非常方便，因此在附录B中所有的几何变换都将采用齐次坐标进行运算。
二维齐次坐标变换的矩阵的形式是：
这个矩阵每一个元素都是有特殊含义的。其中可以对图形进行缩放、旋转、对称、错切等变换；是对图形进行平移变换；[gh]是对图形作投影变换；[i]则是对图形整体进行缩放变换。
C.3正平行投影（三视图）
投影方向垂直于投影平面的投影称为正平行投影，通常所说的三视图均属于正平行投影。三视图的生成就是把xyz坐标系的形体投影到z=0的平面，变换到uvw坐标系。一般还需将三个视图在一个平面上画出，这时就得到下面的变换公式，其中(a,b)为uv坐标系下的值，tx、ty、tz均如图C-3所示。

2023大学_图学基础教程第二版(谭建荣张树有陆国栋施岳定著)课后答案

2023图学基础教程第二版（谭建荣张树有陆国栋施岳定著）课后答案2023图学基础教程第二版（谭建荣张树有陆国栋施岳定著）课后答案下载前言第1章图与图学基础1.1 图的基本概念1.2 图的语言内涵1.3 图的科学技术内涵1.4 图的美学内涵1.5 图是人类思维外化的重要工具1.6 图的形成与基本图学方法1.7 图学基础课程的内涵思考与练习第2章计算机中的图形与图像2.1 计算机绘图系统及绘图工具2.2 计算机色彩2.3 图形生成的汁算机基本辅助工具2.4 思维过程图形化的计算机基本辅助工具 2.5 演示文稿(幻灯片)中的图形制作工具2.6 图像处理的计算机辅助工具思考与练习第3章平面图形的设计、表达与理解3.1 几何型图形的绘制3.2 几何型图形的尺寸与线段分析3.3 意象型图形的基本元素及其性格3.4 意象型图形设计与图形理解思考与练习第4章思维过程的图形化表达与解读4.1 思维过程图形化的优越性4.2 思维过程图形化的.一般方法与原则4.3 思维过程图形化方法的应用思考与练习第5章数据与函数信息的图形化表达与应用 5.1 “场”的概念及场的图形化5.2 数据及其采集与分析5.3 函数与公式及其图形化5.4 数据与函数图形化的基本方法思考与练习第6章空间有形物体的平面表达6.1 投影的基本概念6.2 空间形体的三面正投影图6.3 空间形体内外结构的常用表达方法6.4 空间实体的轴测投影图6.5 空间实体的透视投影图思考与练习第7章空间形体的图形转换及阅读7.1 表达空间形体的图样阅读7.2 图样中图形阅读的基本要点及基本方法 7.3 根据两个视图补画第三视图7.4 根据所给视图画指定方向的剖视图7.5 根据所给视图画指定方向的外形视图 7.6 根据三视图画立体草图7.? 工程图样的整体识读思考与练习参考文献……图学基础教程第二版（谭建荣张树有陆国栋施岳定著）：内容提要点击此处下载2023图学基础教程第二版（谭建荣张树有陆国栋施岳定著）课后答案图学基础教程第二版（谭建荣张树有陆国栋施岳定著）：图书目录本书紧紧抓住人脑中潜在而巨大的、也是实际上拥有最为广泛应用领域的非言语思维工具——图形转换与图示图解，总结、归纳井详尽地介绍了各专业科学研究领域所涉及的基本图学方法和工具。

计算机图形学版(陆枫)课后习题答案部分

2. 俯视图 H
y 轴方向投影
1
0
0
0
0
00
0
0
0
1
0
0
0
0
1
4 阶三维变换矩阵
10
0
0
00
-1
0
00
0
0
0 0 -z0 1
z 轴方向投影
绕 x 轴旋转 -90 度
1
00
0
1
0
0
0
0
1
0
0
0 cos(- 90°) sin( - 90°) 0
0
0
0
0
0
0
0
1
0 -sin(- 90°) cos( - 90°)0
第三章交互式技术什么是输入模式的问题，有哪几种输入模式。
第四章图形的表示与数据结构自学，建议至少阅读一遍
第五章基本图形生成算法概念：点阵字符和矢量字符；直线和圆的扫描转换算法；多边形的扫描转换：有效边表算法；
1 / 21
区域填充： 4／ 8 连通的边界／泛填充算法；内外测试：奇偶规则，非零环绕数规则；反走样：反走样和走样的概念，过取样和区域取样。
1) 平移：将点 P(5,4) 平移至原点 (0,0) ， 2) 旋转：图形绕原点（ 0 点）旋转 45 度， 3) 反平移：将 P 点移回原处 (5,4) ， 4) 变换矩阵：平移—旋转—反平移
8 / 21
5) 变换过程：四边形 ABCD 的规范化齐次坐标 (x,y,1) * 3 阶二维变换矩阵
计算机图形学第二版（陆枫）课后习题集第一章绪论概念：计算机图形学、图形、图像、点阵法、参数法、图形的几何要素、非几何要素、数字图像处理；计算机图形学和计算机视觉的概念及三者之间的关系；计算机图形系统的功能、计算机图形系统的总体结构。

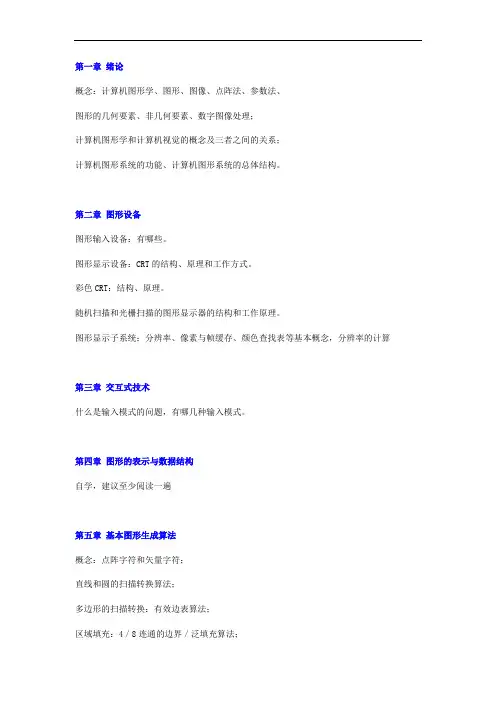

《计算机图形学基础》第2版(陆枫何云峰)课后习题答案电子工业出版社

第一章绪论概念：计算机图形学、图形、图像、点阵法、参数法、图形的几何要素、非几何要素、数字图像处理；计算机图形学和计算机视觉的概念及三者之间的关系；计算机图形系统的功能、计算机图形系统的总体结构。

第二章图形设备图形输入设备：有哪些。

图形显示设备：CRT的结构、原理和工作方式。

彩色CRT：结构、原理。

随机扫描和光栅扫描的图形显示器的结构和工作原理。

图形显示子系统：分辨率、像素与帧缓存、颜色查找表等基本概念，分辨率的计算第三章交互式技术什么是输入模式的问题，有哪几种输入模式。

第四章图形的表示与数据结构自学，建议至少阅读一遍第五章基本图形生成算法概念：点阵字符和矢量字符；直线和圆的扫描转换算法；多边形的扫描转换：有效边表算法；区域填充：4／8连通的边界／泛填充算法；内外测试：奇偶规则，非零环绕数规则；反走样：反走样和走样的概念，过取样和区域取样。

5.1.2 中点 Bresenham 算法（P109）5.1.2 改进 Bresenham 算法（P112）习题解答思路岛教育网整理提供习题5（P144）5.3 试用中点Bresenham算法画直线段的原理推导斜率为负且大于1的直线段绘制过程（要求写清原理、误差函数、递推公式及最终画图过程）。

（P111）解： k<=-1 |△y|/|△x|>=1 y为最大位移方向故有构造判别式：推导d各种情况的方法(设理想直线与y=yi+1的交点为Q)：所以有： y Q-kx Q-b=0 且y M=y Qd=f(x M-kx M-b-(y Q-kx Q-b)=k(x Q-x M)所以，当k<0，d>0时，M点在Q点右侧（Q在M左），取左点 P l(x i-1,y i+1)。

d<0时，M点在Q点左侧（Q在M右），取右点 Pr(x i,y i+1)。

d=0时，M点与Q点重合（Q在M点），约定取右点 Pr(x i,y i+1) 。

所以有递推公式的推导：d2=f(x i-1.5,y i+2)当d>0时,d2=y i+2-k(x i-1.5)-b 增量为1+k=d1+1+k思路岛决定出路当d<0时,d2=y i+2-k(x i-0.5)-b 增量为1=d1+1当d=0时,5.7 利用中点 Bresenham 画圆算法的原理，推导第一象限y＝0到y＝x圆弧段的扫描转换算法（要求写清原理、误差函数、递推公式及最终画图过程）。
