筏板基础及侧壁计算书

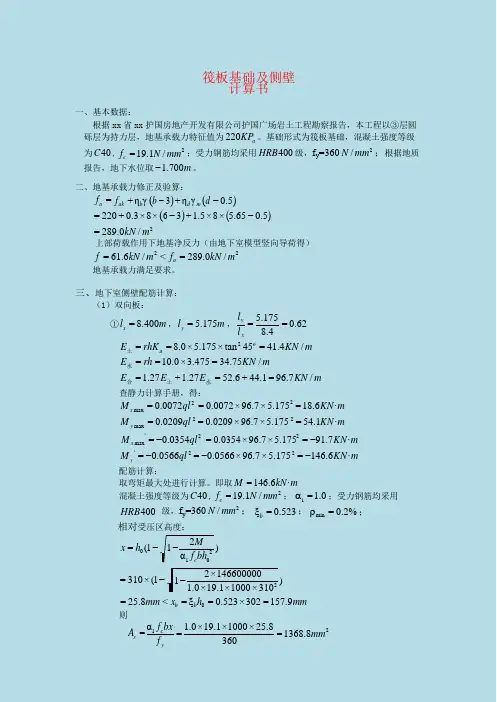

al 2 1 b 2 筏板基础及侧壁计算书一、基本数据：根据 xx 省 xx 护国房地产开发有限公司护国广场岩土工程勘察报告，本工程以③层圆砾层为持力层，地基承载力特征值为 220KP a 。

基础形式为筏板基础，混凝土强度等级为 C 40 , f c = 19.1N / mm 2 ；受力钢筋均采用HRB 400 级，f y =360 N / mm 2；根据地质报告，地下水位取 − 1.700m 。

二、地基承载力修正及验算：f a = f ak + ηb γ (b − 3) + ηd γ m (d − 0.5) = 220 + 0.3 × 8 × (6 − 3) + 1.5 × 8 × (5.65 − 0.5) = 289.0kN / m 2上部荷载作用下地基净反力（由地下室模型竖向导荷得）f = 61.6kN / m 2 < f = 289.0kN / m 2地基承载力满足要求。

三、地下室侧壁配筋计算：（1）双向板：l y 5.175 ① l x = 8.400m ， l y = 5.175m ， = x8.4 = 0.62E 土 = rhK a = 8.0 × 5.175 × tan 2 45o = 41.4KN / m E 水 = rh = 10.0 × 3.475 = 34.75KN / mE 合 = 1.27E 土 + 1.27E 水 = 52.6 + 44.1 = 96.7KN / m查静力计算手册，得：M x max = 0.0072ql 2= 0.0072 ×96.7 × 5.1752 2= 18.6KN ·m M y max = 0.0209ql '= 0.0209 × 96.7 × 5.175 2= 54.1KN ·m 2Mx max' = −0.0354ql 2= 0.0354 × 96.7 × 5.1752= −91.7KN ·mM y= −0.0566ql = −0.0566 × 96.7 × 5.175 = −146.6KN ·m配筋计算：取弯矩最大处进行计算。

筏板基础计算书

1 * 平板基础的内筒进行抗冲切和抗剪计算结果*说明:1.本结果是对平板基础的内筒进行抗冲切和抗剪计算2.计算依据是GB50007-2011的8.4.8和8.4.103.内筒外边界由程序使用者指定4.土反力按筏板平均反力确定筏板参数:筏板厚度h= 600.mm 保护层厚度a0=75.mm截面有效高度h0= 525.mm 混凝土强度等级C30.0最大荷载组load: 7筏板内荷载= 5550.0 kN 筏板底面积= 15.910 m2 平均基底反力= 348.8kPa平板基础的内筒抗冲切验算:内筒最大荷载Nmax= 5550.0kN 破坏面平均周长Um= 15.900m冲切锥体底面积= 20.160 m2 冲切力Fl= -1482.6kNFl/Um*h0=-177.6055<0.7*Bhp*ft/ita=802.4189平板基础的内筒抗剪验算:内筒外H0处边长= 18.00m 冲切锥体底面积= 20.16m2单位长度剪力Vs= -82.36kN/mVs=-82.3646<0.7*Bhs*ft*h0=526.5875*结束*2* 平板基础的内筒进行抗冲切和抗剪计算结果*SS说明:1.本结果是对平板基础的内筒进行抗冲切和抗剪计算2.计算依据是GB50007-2011的8.4.8和8.4.103.内筒外边界由程序使用者指定4.土反力按筏板平均反力确定筏板参数:筏板厚度h= 600.mm 保护层厚度a0=75.mm截面有效高度h0= 525.mm 混凝土强度等级C30.0最大荷载组load: 7筏板内荷载= 4514.3 kN 筏板底面积= 13.775 m2 平均基底反力= 327.7kPa 平板基础的内筒抗冲切验算:内筒最大荷载Nmax= 4514.3kN 破坏面平均周长Um= 14.910m冲切锥体底面积= 17.778 m2 冲切力Fl= -1311.7kNFl/Um*h0=-167.5640<0.7*Bhp*ft/ita=802.4189平板基础的内筒抗剪验算:内筒外H0处边长= 17.01m 冲切锥体底面积= 17.78m2单位长度剪力Vs= -77.11kN/mVs=-77.1097<0.7*Bhs*ft*h0=526.5875*结束*。

筏形基础手算设计

筏形基础设计§1. 基本条件1.1 基础类型：平板式筏基1.2 基础尺寸及地质资料基础平面图基础立面及地层分布图1.2.1 基础尺寸桥轴方向_柱截面的边长h c =m 桥轴直角_柱截面的边长b c =m 两立柱之间的净间距b H1=m 柱外边缘至基础边缘距离b H2=m 柱外边缘至基础边缘距离h v =m 桥轴方向_基础平面宽度b =m 桥轴直角_基础平面长度l =m 筏基础底面埋深取d =m 筏基础高度h=m 筏基础底面混凝土净保护层厚度c =m 筏基础有效高度h 0=m 筏基础采用混凝土强度等级C40抗压f c =N/mm 2（砼规）表4.1.4抗拉f t =N/mm2（砼规）表4.1.4上覆土重度N/mm 31.2.2 地质资料依据《中北镇天桥地质勘查报告》，岩土参数的选定方法：岩土性状指标选用平均值，并参考其范围值，岩土强度指标选用特征值，参考其对应的标准值。

地质参数如下表18.003.001.000.050.9519.11.711.601.600.600.703.006.001.60§2. 地基承载力验算 2.1 地基承载力特征值依据《中北镇天桥地质勘查报告》，基础持力层选取④1粉质粘土层，地基承载力特征值f ak =kPa2.2 地基承载力特征值修正依据《建筑地基基础设计规范》GB5007-2011（以下简称《基础》） 5.2.4，当基础宽度大于3m或埋置深度大于0.5m时，从载荷试验或其他原位测试、经验值等方法确定的地基承载力特征值，尚应按下式修正f a =f ak ＋×γ×（b -3）＋ηd ×γm ×（d-）（5.2.4）=+××（ -3）+××（ -）=++=kPa式中:f a —修正后的地基承载力特征值，kPa；f ak —地基承载力特征值，kPa；ηb 、ηd —基础宽度和埋深的地基承载力修正系数，按基底下土的类别查《基础》表5.2.4γ—基础底面以下土的重度，地下水位以下取浮重度，kN/m ；依据《物理力学指标统计表》取值。

筏形基础手算设计

η× γ× （ d
-
p = γ × h1 + γ × h2 =
1
2
0.5 ）
①1
④1
d
m
= 90.0 + 1.6 × 19.00 × ( 1.50 + 3.70 -
98.78
kP a
0.5 )
= 90.0 + 142.9
= 232.9 kPa
上
覆 ④1
粉质
b l p z
— — — —
矩形矩形基础基础
bc = 1.60 m bH1 = 1.60 m
bH2 = 0.60 m
hv = 0.70 m
b = 3.00 m
l = 6.00 m
d = 3.00 m
h = 1.00 m
c = 0.05 m
h0 = 0.95 m
C4 0
抗压抗拉
fc = ft =
19.1 N/m 1.71 mN2/m 18.00 mN2/m
3.000 ）
天杂然填
6.182 4.80
2.20
④粉 1质
⑤粉 1质
（ 5.
回填
b= i1
3.0 ai-
1
i 层
ai
zn =
△z
⑥粉 1土
i ＋
an
平均
3. 使用长度短基边础
l1 = l / 2 = b1 = b / 2 =
6.00 3.00
/ 2= / 2=
3.00 m 1.50 m
（砼（砼
m3
1. 依据岩土
地层编号
①1 ④1 ⑤1 ⑥1 ⑥2
岩土名称

手工算量筏板剪力墙、柱、梁.手工算量

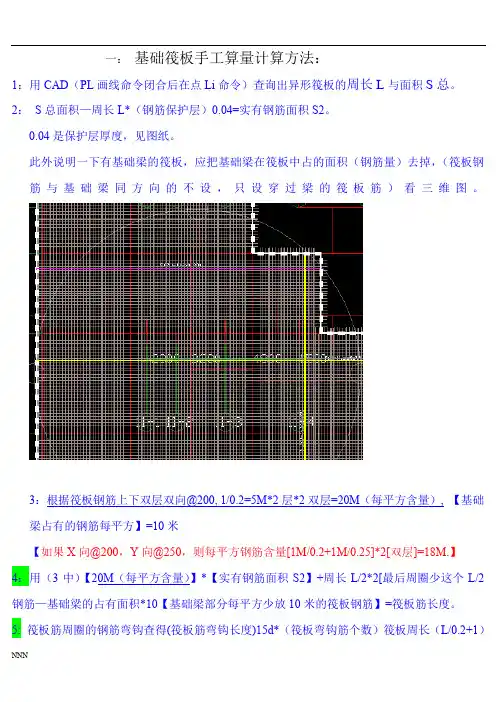

一：基础筏板手工算量计算方法：1：用CAD（PL画线命令闭合后在点Li命令）查询出异形筏板的周长L与面积S总。

2：S总面积—周长L*（钢筋保护层）0.04=实有钢筋面积S2。

0.04是保护层厚度，见图纸。

此外说明一下有基础梁的筏板，应把基础梁在筏板中占的面积（钢筋量）去掉，（筏板钢筋与基础梁同方向的不设，只设穿过梁的筏板筋）看三维图。

3：根据筏板钢筋上下双层双向@200, 1/0.2=5M*2层*2双层=20M（每平方含量）, 【基础梁占有的钢筋每平方】=10米【如果X向@200，Y向@250，则每平方钢筋含量[1M/0.2+1M/0.25]*2[双层]=18M.】4：用（3中）【20M（每平方含量）】*【实有钢筋面积S2】+周长L/2*2[最后周圈少这个L/2钢筋—基础梁的占有面积*10【基础梁部分每平方少放10米的筏板钢筋】=筏板筋长度。

5: 筏板筋周圈的钢筋弯钩查得(筏板筋弯钩长度)15d*（筏板弯钩筋个数）筏板周长（L/0.2+1）*2【上下弯钩】={筏板周围弯钩筋长度}。

6：马镫筋，按施工组织设计中的数量计算(支撑上层钢筋)以上是马凳筋两种形式图片，此工程量根据甲方签字的筏板上层钢筋支撑施工方案计算，如采用图-2钢筋支撑三级钢18钢筋，每2米间距设一排支撑，每2米设两只腿，见图【图中的40是保护层厚度，具体以图纸总说明为主有时是20厚】，图纸没特殊说明时---马凳筋直径比筏板筋直径小2个号，即筏板筋16时，支撑马镫最小按14计算，现场筏板筋图片根据上图，马凳筋计算方法：每2米段长含量0.528*2+2=3.058米。

根据以下CAD图2米排一排支撑钢筋，最后把支撑钢筋长度累加在一起【L/2+1】*3.058米=支撑钢筋的量。

支撑钢筋分布图三级钢18钢筋：CAD查询排布的长度约530米/2=265段{指上边截图}*3.058米=810米以上筏板筋4+5+6 =筏板筋总长度工程量。

7：搭接头的工程量：钢筋直径18以上，采用机械（螺母）连接，计量：筏板钢筋总长度/9M=接头总个数----套（机械接头定额）。

筏板基础计算

筏板基础分为平板式筏基和梁板式筏基，平板式筏基支持局部加厚筏板类型；梁板式筏基支持肋梁上平及下平两种形式，下面就筏基的分析计算做详细阐述。

（1）地基承载力验算地基承载力验算方法同独立柱基，参见第17.1.1节内容。

对于非矩形筏板，抵抗矩W采用积分的方法计算。

（2）基础抗冲切验算按GB50007-2002第8.4.5条至第8.4.8条相关条款的规定进行验算。

①梁板式筏基底板的抗冲切验算底板受冲切承载力按下式计算式中：F l——作用在图17.1.5-1中阴影部分面积上的地基土平均净反力设计值；βhp——受冲切承载力截面高度影响系数；u m——距基础梁边h0/2处冲切临界截面的周长；f t——混凝土轴心抗拉强度设计值。

图17.1.5-1 底板冲切计算示意②平板式筏基柱（墙）对筏板的冲切验算计算时考虑作用在冲切临界截面重心上的不平衡弯矩所产生的附加剪力，２处冲切临界截面的最大剪应力τmax应按下列公式计算。

距柱边h0/式中：F l——相应于荷载效应基本组合时的集中力设计值，对内柱取轴力设计值减去筏板冲切破坏锥体内的地基反力设计值；对边柱和角柱，取轴力设计值减去筏板冲切临界截面范围内的地基反力设计值；地基反力值应扣除底板自重；u m ——距柱边h0/2处冲切临界截面的周长；M unb——作用在冲切临界截面重心上的不平衡弯矩设计值；c AB——沿弯矩作用方向，冲切临界截面重心至冲切临界截面最大剪应力点的距离；I s——冲切临界截面对其重心的极惯性矩；βs——柱截面长边与短边的比值，当βs<2时，βs取2；当βs>4时，βs取4；c1——与弯矩作用方向一致的冲切临界截面的边长；c2——垂直于c1的冲切临界截面的边长；a s——不平衡弯矩通过冲切临界截面上的偏心剪力传递的分配系数；③平板式筏基短肢剪力墙对筏板的冲切验算短肢剪力墙对筏板的冲切计算按等效外接矩形柱来计算，计算方法完全同柱对筏板的冲切，等效外接矩形柱参见图17.1.5-2。

筏板基础计算方法和构造要求[总结]

当地基承载力很低，建筑物荷载又很大时，宜采用筏基。

沉积土层不均匀，有软弱土的不规则夹层，或者有坚硬的石芽出露，亦或石灰岩层中有不规则溶洞、溶曹时，采用筏基调节不均匀沉降或者跨越溶洞。

即使地基土相对较均匀时，对不均匀沉降敏感的结构也常采用筏基。

筏基的形式：等厚，局部加厚，上部加肋梁，下部加肋梁。

构造要求筏板厚度一般不小于柱网最大跨度的1/20，并不小于200mm，且应按抗冲切验算。

设置肋梁时宜取200-400mm。

筏基可适当加设悬臂部分以扩大基底面积和调整基底形心与上部荷载重心尽可能一致。

悬臂部分宜沿建筑物宽度方向设置。

当梁肋不外伸时板挑出长度不宜大于2m。

砼不低于c20，垫层100mm厚。

钢筋保护层不小于35mm。

地下水位以下的地下室底板应考虑抗渗，并进行抗裂度验算。

筏板配筋率一般在0.5-1.0%为宜。

当板厚小于300mm时单层配置，大于300mm时双层布置。

受力钢筋最小直径8mm，一般不小于12mm，间距100-200mm；分布钢筋8-10mm，间距200-300mm。

筏板配筋除符合计算配筋外，纵横方向支座钢筋尚应有0.15%、0.10%（全部受拉钢筋的1/2-1/3）的配筋率连通；跨中则按实际配筋率全部贯通。

双向悬臂挑出但肋梁不外伸时宜在板底放射状布附加钢筋。

平板式筏板柱下板带和跨中板带的底部钢筋应有1/2-1/3全部拉通，且配筋率不应小于0.15%；顶部按实际全部拉通。

当板厚小于250mm时分布筋为圆8间距250，板厚大于250mm时分不筋圆10间距200。

计算方法：1.简化方法倒梁法和到楼盖法（相对刚度较大）；上部结构较柔时可用静力分析法。

2.考虑地基基础共同作用的方法2.考虑上部结构地基基础共同作用的方法常用简化方法——刚性板方法当柱荷载相对比较均匀（相邻柱荷载变化不超过20%），柱距相对比较一致（相邻柱距变化不大于20%），若果满足公式：或者筏基支撑着刚性的上部结构时，筏基可认为是刚性的，基底反力呈直线分布，反力的形心与作用在板上全部荷载的合力作用线相吻合。

筏板基础设计和计算

4.4 筏形基础板分析的有限单元法
有限元法先将基础板和地基离散，建立板的刚度矩阵和地基的刚度矩阵，然后将其集合形成总刚度矩阵，根据变形协调和静力平衡条件求解矩阵方程，得到各界点的位移，最后由节点位移求得基底反力和基础内力。 1、矩形薄板单元的刚度矩阵
1)节点力和节点位移
2)位移函数
第4章筏形基础
4.1 筏形基础的设计原则与构造要求一、基本类型
二、设计要求
1、设计内容：底面尺寸、筏板厚度、筏板内力与配筋
2、设计要求 3、构造要求
4.2筏形基础基地反力和内力的简化计算一、刚性板法假设筏板基础刚度与地基刚度比较被认为是绝对刚性
的，基础变形后基地仍保持
一平面，基底反力线形分部。可用板带法将筏板划分为相互垂直的板带，各板带的分界线是相临柱间的中线。假定各板带为互不影响的独立基础梁，内力计算可作为刚性截条来计算，也可作为弹性地基梁计算。
2）在板的边缘处施加方向相反、大小相等的弯矩和剪力，按照弹性地基梁的方法计算出该点的位移和内力。 3）叠加上述两个结果，得到该点差分方程代替弹性地基上薄板的偏微分方程作数学上的近似。对于等厚的矩形板，当计算网格划分较细时，计算精度较好。一、地基上板的挠曲微分方程
二、基础板内力的差分公式
三、节点挠度的差分方程
1、节点分类 2、节点挠度差分方程组由基础板的挠曲微分方程，将挠度的偏导用差分式代替可得：
4、基础板内力计算
按照5-34式求得节点挠度以后，可由内力的差分表达式求的节点处的内力。同样对①~⑤类节点会涉及到板外虚节点，按照挠度求解相同的方法消除虚节点，形成内力差分样板，便于计算。
基础梁的计算
可以按照以下方法：

筏板基础计算实例

筏板基础摘要：本文总结了筏板基础的适用条件，剪力墙面荷载按162/kNm时，最终传给地基的力，平、筏板板厚的取值、梁筏板不同厚度时，满足抗冲切的极限净反力、平筏板不同板厚和不同地基净反力时能抵抗的极限柱下轴力设计值、地梁的高度，宽度确定方法及经验值、地梁的内力计算方法和经验配筋、筏板的内力和配筋计算方法、经验配筋、pkpm进行筏板基础设计的具体操作过程、介绍了梁元法和板元法的一些具体操作。

本文章总结于：刘铮“建筑结构设计快速入门”、朱炳寅“建筑结构设计问答与分析”、“建筑地基基础设计方法及实例分析”、郁彦“高层建筑结构概念设计”、杨星“pkpm结构软件从入门到精通”、钢结构论坛、文献以及网上别人经验总结。

共11。

2011-11-20---12-281.适用条件：一般用于高层，且地基承载力必须很大；当多层房屋，比如框架，地基承载能力很低时，也可以用伐板基础；筏基，其整体性好，能很好的抵抗地基不均匀沉降。

2.荷载：剪力墙结构每层每平方162/kNm计算，假设一个30层的高层，地下1层，则传给地基4962/kNm，假设用伐板基础，伐板厚1100mm，则筏板自重的面荷载为：25*1.1=27.52/kNm，则传给基础总的面荷载为：496+27.5=5242/kNm，可以用这个大概估计下地基承载力大概要多大，并且地基资料给出地基承载力特征值已经包括了挖开土的重量。

按规范，天然地基的最小埋深取上部高度的1/15，所以一般高层的埋深为：7m左右，经深度修正后的地基承载力做多也就增加一个30kpa 的样子。

设计时，一般可以不修正，留作安全余量。

3.板厚：3.1.规范：箱筏规范：梁板式筏基板厚：当12层时，h1/14L短且400mm；L短为最大双向板格的短边净跨，假设8m*8m的双向板，则最小厚度为570mm。

应届生求职季宝典开启你的职场征途简历撰写笔试真题面试攻略专业技能指导公务员专区当12层时，h1/20L短且300mm；L短为最大双向板格的短边净跨，假设8m*8m的双向板，则最小厚度为400mm。

高层建筑平板式筏板基础设计计算分析

高层建筑平板式筏板基础设计计算分析摘要：筏板基础的埋置深度较深，整体性与抗震能力都非常强，同时其刚度也较大，所以被普遍应用在高层建筑工程中，但在对高层建筑平板式筏板基础进行设计的过程中，因为设计理念不同，设计人员所采用的设计计算方式中也存在一定不足，会对建筑工程产生一定的不良影响。

文章对筏板基础承载力的确定方式以及基础变形量计算等方面进行了分析，并论述了高层建筑平板式筏板基础设计中需要注意的计算问题，以供相关人员参考。

关键词：高层建筑；平板式筏板；基础设计计算；承载力；变形量进入二十一世纪以来，我国城市化进程不断加快，各个城市都在持续扩大城市规模，为了缓解城市建设用地资源的紧张局面，高层建筑成为当前城市建筑的主流。

但高层建筑的竖向荷载非常大，这就导致其倾覆力也相应大幅度增加，对建筑控制方面有非常大的影响。

所以，建筑工程设计人员必须加强基础设计工作，充分考虑建筑工程的地质环境、基础结构等各方面因素的影响，从而尽可能满足高层建筑基础设计的实际需要。

1.合理确定筏板基础埋深和承载力一般情况下，高层建筑会建造地下车库或地下人防工程，以此来节约用地面积，同时从具体使用功能出发来确定地下室的层数和高度，进而确定筏板基础底板的埋设深度。

然后结合建筑区域的岩土特性进行基础选型，对天然筏板基础的可能性进行研究。

天然筏板基础是一种补偿性基础，在确定地基承载力的过程中，要根据相关标准修正基宽与基深，以此获得地基承载力设计值，同时还应合理分析补偿性基础，并据此确定地基承载力。

从建筑荷载水平分布规律来看，将筏板基础科学划分成多个小单元，其单位面积内所承受的荷载重量与基础纵向挠曲曲线的形状相一致，这就表明建筑四周各点沉降量几乎不受其他点的荷载影响，中部各点沉降量则受到较大影响。

如果把基础设计为整片筏板基础，必然会导致在一样的地基承载力的情况下，四周沉降量很小，而中部沉降量则相对较大，基地土变形不均衡[1]。

若地基底层分布较为复杂而造成筏板基础的上部结构荷载也不能均匀分布，将会出现很大的沉降差异，设计人员可考虑利用下面几个措施来解决上述问题。

筏板基础设计和计算

4.4 筏形基础板分析的有限单元法
有限元法先将基础板和地基离散，建立板的刚度矩阵和地基的刚度矩阵，然后将其集合形成总刚度矩阵，根据变形协调和静力平衡条件求解矩阵方程，得到各界点的位移，最后由节点位移求得基底反力和基础内力。 1、矩形薄板单元的刚度矩阵
1)节点力和节点位移
2)位移函数
二、倒20%时，可将筏板视为已倒置的楼盖，以柱或墙为支座，地基反力线性分布。对于平板式筏基，可按照多跨连续双向板计算内力，对于梁板式筏基，基础梁可按多跨连续梁计算。
板的计算，可根据支座情况分为：三边简支一边固定，两对边简支两对边固定，两临边简支两临边固定，三边固定一边简支，四边固定
基础梁的计算
可以按照以下方法：
三、弹性板法
1、克希霍夫的薄板小挠度经典理论主要假设：
按照上述理论，地基板的挠曲方程可由板中平面单元的板微元的静力平衡条件得：
2、文克尔地基上的小挠度薄板
3、集中荷载作用下文克尔地基上的无限大板
研究表明，无限大板受集中荷载作用时，其影响很快衰减。在大多数情况下，要确定一个特定的应力时，可以不考虑两跨柱距以外各柱荷载的影响，只需将影响范围内各柱荷载的效应叠加。上述文克尔地基板的挠曲微分方程用极坐标表示可写成：
第4章筏形基础
4.1 筏形基础的设计原则与构造要求一、基本类型
二、设计要求
1、设计内容：底面尺寸、筏板厚度、筏板内力与配筋
2、设计要求 3、构造要求
4.2筏形基础基地反力和内力的简化计算一、刚性板法假设筏板基础刚度与地基刚度比较被认为是绝对刚性
的，基础变形后基地仍保持
一平面，基底反力线形分部。可用板带法将筏板划分为相互垂直的板带，各板带的分界线是相临柱间的中线。假定各板带为互不影响的独立基础梁，内力计算可作为刚性截条来计算，也可作为弹性地基梁计算。

筏板基础的简化计算方法

筏板基础的简化计算方法1.悬臂法方法概述——就是传统的墙下钢混条基计算法。

计算特点——假定基底土反力为均匀分布，为了减小基底压力使之满足软弱地基承载力的要求而将基底加宽到互相连通的程度，但不作为连续的整板去分析。

方法缺点——基础宽度加大后，基底土的反力分布实际上是不均匀的。

计算时，基底已经连成了一体却不考虑其连续性，因此很不合理，计算的结果是不经济的。

2.倒楼盖法方法概述——假定筏板为一块倒置于地基上的连续板，由纵横墙支承。

计算特点——假定基底土反力为均匀分布，按普通的楼盖计算。

方法缺点——考虑了筏板的整体性，计算结果较悬臂法经济。

但此法仍然没有考虑到基底土的反力分布实际上是不均匀的，所以各墙支座处所算得的负弯矩偏小，甚至出现小于实际弯矩而偏于不安全。

3.柔性基础简化计算法方法概述——将在柱荷载作用下的十字交叉条形基础简化为各条单向连续条形基础的计算方法。

计算特点——将柱荷载的总值先按两个方向交叉连续的条形基础（板）的刚度比值进行分配以作为各向的柱荷载，然后分别按单向连续条形基础（板）计算。

方法缺点——此方法的一般假定为基底反力是按线性分布的，柱下最大，跨中最小，计算结果较倒楼盖法还要经济。

但该方法只适用于柱下十字交叉条形基础和柱下筏板基础的简化计算，不适用于横墙承重的筏板基础。

4.弹簧地基梁法方法概述——假定筏板沿横向被截分为单位宽的条板，置于文克尔假设的弹簧低级上，并假定板底面任一点的单位压力p与地基沉降S成正比，即p=kS。

计算特点——条板按受有一组横墙集中荷载作用的无限长梁计算。

由于地基沉降S与基础挠度y接触协调相等，有p(x)=kS=ky.方法缺点——同文克尔弹簧地基法假设。

5.弹性理论截条法方法概述——将筏板横向截分为单位宽的条板并置于均质半空间弹性地基上。

计算特点——由于积分上的困难，基底地基反力与沉降之间的关系很难用解析函数表达。

目前是利用郭尔布诺夫-波萨多夫的《弹性地基上结构物的计算》中的计算表格来简化计算。

筏板基础设计要点及计算示例

筏板基础设计要点及计算示例
一、筏板基础设计要点
1、材料和结构：根据建筑物的使用性质，湿法筏板基础可选用钢筋混凝土组合桩作为结构材料，其中混凝土的强度等级由长期使用要求来确定。

结构厚度、网络布置等应符合国家标准的要求。

2、环境条件：筏板基础的承载力受多种因素影响，如地质、水位、温度等。

因此，对于不同环境条件，应通过地质勘查、湿度测定、电阻率测定等手段，建立筏板基础的环境参数，以确保建筑物的安全使用。

3、设计及施工：筏板基础的施工应按照国家标准给出的要求进行，结构设计应满足工程实际要求，结构的厚度、网络布置等要求应符合国家标准。

施工前，应进行现场施工前设计，并根据现场施工条件，采取必要的施工措施，以保证施工的质量，确保建筑物的安全使用。

二、计算示例：
1、确定筏板基础中心距：
根据规范要求，筏板基础中心距应不小于基础宽度1/4、也就是说，对于一个宽为2m的筏板基础，其中心距不应小于500mm。

2、确定抗拔承载力：
根据国家规范要求，组合桩的抗拔承载力可以建立如下的计算公式：Q=AφKs-Bp(φ-P)
其中，A和B是规定的系数。

筏板基础计算实例

共11。

按规范，天然地基的最小埋深取上部高度的1/15，所以一般高层的埋深为：7m左右，经深度修正后的地基承载力做多也就增加一个30kpa 的样子。

设计时，一般可以不修正，留作安全余量。

3.板厚：3.1.规范：箱筏规范：梁板式筏基板厚：当12层时，h1/14L短且400mm；L短为最大双向板格的短边净跨，假设8m*8m的双向板，则最小厚度为570mm。
