你是否真的了解射频芯片
射频芯片的工作原理
射频芯片的工作原理射频芯片是一种专门用于处理射频信号的集成电路。
它主要用于无线通信设备中，包括手机、无线路由器、无线电等。
射频芯片的工作原理主要包括以下几个方面：1.射频信号传输：射频芯片能够接收和发送射频信号。
当接收到射频信号时，射频芯片通过天线将信号输入到接收电路中，在接收电路中对信号进行放大和解调处理，从而提取出有用的信息。
当发送射频信号时，射频芯片通过发射电路将信号经过放大、调制等处理后发送出去。
2.信号调制与解调：射频芯片通常需要对信号进行调制和解调处理。
调制是将数字信号转换成模拟射频信号的过程，常见的调制方式有幅度调制（AM）、频率调制（FM）和相位调制（PM）等。
解调是将射频信号转换成数字信号的过程，常见的解调方式有相干解调、非相干解调和同步解调等。
3.射频信号处理：射频芯片能够对射频信号进行处理和调节，包括放大、滤波、混频、分频等操作。
放大是为了增强射频信号的强度，常见的放大器有低噪声放大器（LNA）和功率放大器（PA）等。
滤波是为了去除杂散信号，保留有用信号，常见的滤波器有带通滤波器和陷波器等。
混频是将射频信号与局部振荡信号进行混合，产生中频（IF）信号。
分频是将射频信号进行分频处理，以满足不同的应用需求。
4.功耗和热管理：射频芯片通常会产生较高的功耗，在工作过程中会产生热量。
因此，射频芯片需要进行功耗和热管理。
一方面，射频芯片需要合理设计电路和采用低功耗技术，以降低功耗和提高能效。
另一方面，射频芯片还需要采用散热设计和温度控制措施，以保证芯片不过热并保持稳定的工作状态。
总之，射频芯片通过接收、发射和处理射频信号，实现了无线通信的功能。
它包括信号传输、调制解调、信号处理以及功耗和热管理等方面的工作原理。
关于射频芯片的功能介绍和一般应用领域
关于射频芯片的功能介绍和一般应用领域RF即Radio Frequency——射频。
指的是什么呢?广泛定义，应是指300KHZ到300GHZ范围之间的高频交流变化电磁波。
射频技术在无线通信领域中被广泛使用，它的定义范围随着时代和科技应用逐渐演化和发展。
RFIC——射频芯片，我们也称之为MMIC。
指的是将无线电信号通信转换成一定的无线电信号波形，并通过天线谐振发送出去的一个元器件(模块)，它包括功率放大器、低噪声放大器和天线开关。
射频芯片架构包括接收通道和发射通道两部分。
发射电路由发射调制器、发射鉴相器、发射压控振荡器(TX-VCO)、功率放大器(功放)、功率控制器(功控)、发射互感器等电路组成。
发射时，逻辑电路处理过的发射基带信息送入发射调制器，与本振信号调制后用TX-VCO把信号频率上升为基站能接收的频率信号。
当TX-VCO工作后，产生频率信号分两路走:A、路取样送回发射调制器，与本振信号混频产生一个发射鉴频信号，送入鉴相器中与发射中频进行较;若与工作信道不符合，则鉴相器会产生一个跳变电压去控制TX-VCO内部变容二极管的电容量，达到调整频率目的。
B、路送入功放经放大后由天线转化为电磁波辐射出去。
接收电路由天线、天线开关、滤波器、高放管(低噪声放大器)、接收解调器等电路组成。
接收时，天线把基站发送来电磁波转为微弱交流电流信号经滤波，经过天线开关接收通路，送高频滤波器滤除其它无用杂波，高频放大后，送入接收解调器与本振信号进行解调，得到接收基带信息送到逻辑音频电路进一步处理。
以上所有的器件和信号处理，构成了一个完整的射频芯片(或射频模块)。
射频芯片应用射频芯片其实应用广泛。
很多介绍是以手机为例，因此对于射频，消费者可能以为，除了蓝牙(2.4G)，就是3G、4G、5G之类。
实际上，涉及无线通信，满目RF。
以下是日常生活中常见的一些RFIC涉及生活方面的应用。
涉及消费电子比如手机的，一般是4G/5G通信的RFIC 应用;笔记本、无线鼠标等一般是2.4G应用;wifi一般是2.4G/5G的RF 应用。
射频发射芯片
射频发射芯片射频发射芯片是一种能够把电信号转化为无线电频率信号并进行传输的微电子器件。
它通常由射频发射电路和调制电路两部分组成。
射频发射电路是射频发射芯片的核心部分，它负责将待传输的电信号转化为无线电频率信号并进行放大。
射频发射电路通常由振荡器、功率放大器和天线接口等组成。
振荡器是射频发射电路的第一部分，它负责产生稳定的无线电频率信号。
常见的振荡器包括LC谐振电路、压控振荡器（VCO）等。
振荡器产生的频率信号将会经过放大器放大后，输出到天线接口。
功率放大器是射频发射电路的第二部分，它负责放大振荡器产生的频率信号。
功率放大器通常采用晶体管、功率放大模块等进行放大，使得信号能够达到足够的强度。
天线接口是射频发射电路的最后一部分，它负责将放大后的无线电频率信号输出到天线。
天线接口通常采用匹配网络来调整输出阻抗，以确保信号能够最大程度地传输到外部环境。
调制电路是射频发射芯片的另一部分，它负责对待传输的电信号进行调制处理。
根据不同的应用领域，调制电路可以分为调幅、调频和调相等不同的调制方式。
调幅是一种常见的调制方式，它通过改变信号的幅度来传输信息。
调幅电路通常由调制电容、调制电阻等组成，可以将待传输的电信号和振荡器产生的频率信号进行叠加，形成调幅信号。
调频是一种将待传输的电信号转化为频率变化的信号进行传输的调制方式。
调频电路通常由电容、电感等组成，可以通过改变电信号与振荡器产生的频率信号的相位差来实现频率变化。
调相是一种通过改变信号的相位来传输信息的调制方式。
调相电路通常由相移器、相位比较器等组成，可以将待传输的电信号和振荡器产生的频率信号进行相位叠加，形成调相信号。
射频发射芯片的应用十分广泛，包括无线通信、遥控、卫星通信、雷达等领域。
它的研究和应用对于现代无线通信技术的发展具有重要意义，也为人们的生活带来了便利。

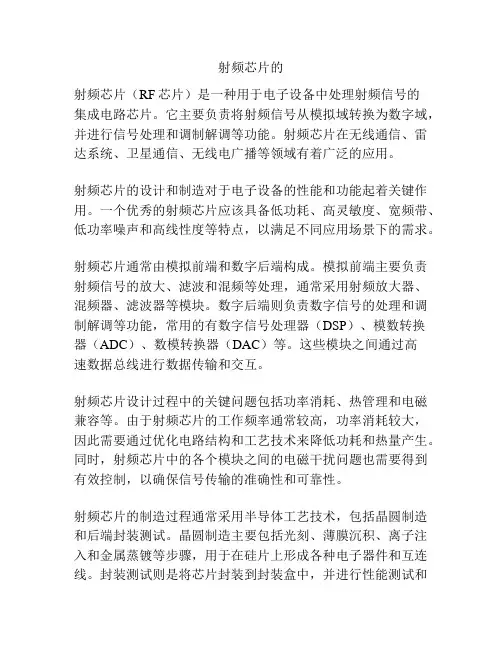

射频芯片的
射频芯片的射频芯片（RF芯片）是一种用于电子设备中处理射频信号的集成电路芯片。
它主要负责将射频信号从模拟域转换为数字域，并进行信号处理和调制解调等功能。
射频芯片在无线通信、雷达系统、卫星通信、无线电广播等领域有着广泛的应用。
射频芯片的设计和制造对于电子设备的性能和功能起着关键作用。
一个优秀的射频芯片应该具备低功耗、高灵敏度、宽频带、低功率噪声和高线性度等特点，以满足不同应用场景下的需求。
射频芯片通常由模拟前端和数字后端构成。
模拟前端主要负责射频信号的放大、滤波和混频等处理，通常采用射频放大器、混频器、滤波器等模块。
数字后端则负责数字信号的处理和调制解调等功能，常用的有数字信号处理器（DSP）、模数转换器（ADC）、数模转换器（DAC）等。
这些模块之间通过高速数据总线进行数据传输和交互。
射频芯片设计过程中的关键问题包括功率消耗、热管理和电磁兼容等。
由于射频芯片的工作频率通常较高，功率消耗较大，因此需要通过优化电路结构和工艺技术来降低功耗和热量产生。
同时，射频芯片中的各个模块之间的电磁干扰问题也需要得到有效控制，以确保信号传输的准确性和可靠性。
射频芯片的制造过程通常采用半导体工艺技术，包括晶圆制造和后端封装测试。
晶圆制造主要包括光刻、薄膜沉积、离子注入和金属蒸镀等步骤，用于在硅片上形成各种电子器件和互连线。
封装测试则是将芯片封装到封装盒中，并进行性能测试和可靠性验证。
射频芯片的应用范围非常广泛。
在无线通信领域，射频芯片被广泛应用于移动通信、卫星通信、无线局域网、蓝牙和射频识别等系统中。
在雷达系统中，射频芯片则起着提供高灵敏度和高动态范围等关键特性的作用。
在无线电广播中，射频芯片则负责信号的调制和解调，以实现信号的传输和接收。
总之，射频芯片作为一种关键的电子器件，在现代科技发展中扮演着重要的角色。
随着无线通信、雷达技术和无线电广播等领域的不断发展和创新，射频芯片的需求将会越来越大。
因此，不断提高射频芯片的性能和可靠性，将是未来研究和发展的重要方向。
5g射频芯片
5g射频芯片5G射频芯片是用于5G通信技术的无线射频芯片。
5G是第五代移动通信技术，具有高速率、低延迟和大容量等优点，能够支持更多的设备和应用场景。
而射频芯片则扮演着连接器件电路和天线之间的桥梁作用，是实现无线通信的关键。
5G射频芯片的主要特点有以下几个方面：1. 高频宽带：5G通信系统将采用更高的射频频段，需要更高的工作频率和更宽的带宽。
因此，5G射频芯片需要具备较高的工作频率范围和较大的带宽能力，以满足高速数据传输的需求。
2. 低功耗高效率：5G通信系统要求射频芯片具备低功耗、高效率的特点，以延长终端设备的续航时间。
射频芯片需要采用更先进的功率管理技术，降低功耗并提高功率转换效率，以满足终端设备的电力需求。
3. 多通道支持：5G通信系统需要支持多种频段和频率范围的通信，射频芯片需要具备多通道的支持能力，能够同时处理多个通信频段的信号。
这样可以提高通信系统的灵活性和可靠性，同时兼容不同的运营商和不同国家的通信标准。
4. 抗干扰能力：5G通信系统会受到各种干扰源的影响，射频芯片需要具备较高的抗干扰能力，以提高通信系统的稳定性和可靠性。
射频芯片需要采用先进的数字信号处理和干扰抑制算法，降低干扰信号对通信质量的影响。
5. 高集成度：5G射频芯片需要具备高度集成的特点，以满足终端设备小型化和高集成度的要求。
射频芯片需要集成尽可能多的功能模块，如功率放大器、滤波器、混频器等，以减小射频电路的体积和功耗。
6. 支持多模式多频段：5G通信系统将同时支持多种通信标准和多个频段，射频芯片需要兼容多种通信模式和频段的要求。
射频芯片需要具备灵活的工作模式切换能力，能够根据信号需求自动切换不同的工作模式。
总之，5G射频芯片是实现5G通信的关键技术之一，具备高频宽带、低功耗高效率、多通道支持、抗干扰能力、高集成度和支持多模式多频段等特点。
5G射频芯片的发展将推动5G 通信技术的快速发展，带来更快速、更稳定的无线通信体验。
射频芯片简介介绍
在传感器和执行器中，射频芯片可以用 于采集和处理信号，实现远程控制和智
能化管理。
在工业机器人中，射频芯片可以用于控 制机器人的运动轨迹、速度、姿态等功 能，实现高精度和高效率的自动化生产
。
04
射频芯片的市场分析
市场规模与增长趋势
01
射频芯片市场规模不断扩大，预 计未来将继续保持快速增长。
02
增长趋势受到多种因素的影响， 包括技术进步、下游应用领域的 发展等。
作用
射频芯片主要用于无线通信系统中，负责将低频信号转换为高频信号（上变频 ）或从高频信号中提取低频信号（下变频），以及进行信号的放大和滤波等处 理。
射频芯片的主要技术指标
工作频率
射频芯片的工作频率决定 了其适用于哪些通信系统 。不同的通信系统需要不 同的工作频率，如Wi-Fi 、蓝牙、4G、5G等。
02
射频芯片的工作原理
射频信号的产生
振荡器
射频芯片中的振荡器产生高频振 荡信号，通常由晶体管、LC振荡 电路或分布参数振荡器等组成。
频率合成器
为了获得具有稳定频率的振荡信 号，射频芯片中通常包含频率合 成器，它可以将低频信号逐步转 化为高频信号。
射频信号的放大
前置放大器
对信号进行初步放大，提高信号强度 。
先进封装技术的采用
采用先进的封装技术，将多个芯片集成在一个封装内，实现更高的 性能和更低的功耗。
ห้องสมุดไป่ตู้
高性能与低功耗的平衡
高性能的需求
随着通信技术的发展，射频芯片 需要具备更高的性能，以满足更 高的数据传输速率和更远的传输
距离的需求。
低功耗的挑战
由于射频芯片的功耗较高，因此 需要采用低功耗设计和技术，以
射频芯片的制作与应用
射频芯片的制作与应用射频芯片，是一种用于无线通信的关键元件，广泛应用于移动通信、广播电视、航空导航等领域。
本文将从原理、制作和应用三个方面入手，讲述射频芯片的基本知识和发展状况。
一、射频芯片的原理射频芯片，是通过载波的频率将信息传输到接收端。
其原理基于电磁波的传播特性，将数字信号或模拟信号转化为相应的射频信号，通过天线传输并在接收端将射频信号还原成原信号。
射频芯片的核心是射频集成电路（RFIC），它主要由射频前端放大器、混频器、滤波器以及振荡器等组成。
其中，射频前端放大器用于对发射信号进行放大；混频器则负责将发射信号与本地振荡器产生的信号混合，经过滤波器处理后，将形成有效的射频信号。
二、射频芯片的制作射频芯片是一种集成度较高的芯片，其制作比一般芯片更为复杂。
在制作射频芯片时，需要特别注意电磁兼容性问题，防止芯片内部干扰影响传输效果。
一般来说，射频芯片的制作流程包括以下几个步骤：1. 芯片设计：通过仪器对射频芯片进行设计，确定各个部分的参数和结构。
2. 掩膜制作：将芯片设计结果转换为在硅片上获得所需的掩膜图案。
3. 晶圆制造：使用多层氧化物、箱体处理等技术，在高纯度硅晶上进行材料沉淀和退火等处理，从而制成晶圆。
4. 进行制程修正：在晶圆上进行氧化、蒸镀、刻蚀等多次处理，制成最终的芯片。
三、射频芯片的应用射频芯片在现代技术中应用广泛，其主要应用领域包括无线通信、卫星通讯、广播电视传输、电子商务等。
以下具体介绍几个典型的应用案例：1. 手机通信：现代手机中大量应用了射频芯片技术，其可以通过射频芯片实现天线的收发、信号放大、混频和解调等处理，从而保证手机的通讯质量和稳定性。
2. 航空导航：在航空导航中，通过射频芯片技术，可以实现导航信号的发射和接收，帮助飞行员进行准确定位和导航，保证飞机的安全和顺畅。
3. 卫星通讯：射频芯片技术可以实现卫星通信信号的收发、放大、监测等处理，从而为卫星传输提供可靠的支持。
射频芯片的原理和作用
射频芯片的原理和作用
射频芯片（RF芯片）是一种专门用于处理射频信号的集成电路。
其原理是基于射频电子学理论，通过集成多种射频功能模块，如放大器、混频器、滤波器、调制解调器等，实现对射频信号的处理和转换。
射频芯片的主要作用是在无线通信系统中将数字信号转换为相应的射频信号，或将射频信号转换为数字信号。
具体作用包括：
1. 放大射频信号：射频芯片中的放大器模块可以增强输入的微弱射频信号的幅度，以增强信号的可靠性和传输距离。
2. 混频转换：射频芯片中的混频器模块能够将一个射频信号与局部振荡器产生的射频信号相混合，得到经过频率转换的中频信号。
3. 解调调制：射频芯片中的解调调制模块可以将射频信号解调为基带信号，或将基带信号调制为射频信号，实现信号的传输和处理。
4. 频率选择：射频芯片中的滤波器模块可以实现对不同频率信号的选择和滤除，用于信号的分离和抑制干扰。
5. 射频功率放大和控制：射频芯片中的功率放大器模块可以调整射频信号的功率级别，以满足不同通信距离和功率要求。
总之，射频芯片的原理和作用是将数字信号转换为射频信号或者将射频信号转换为数字信号，并通过一系列射频功能模块来处理和增强信号，从而实现无线通信系统的正常运行。
rf射频芯片
rf射频芯片RF射频芯片是一种能够接收和发送无线信号的芯片，广泛应用于各种无线通信设备中。
它是无线通信系统中的重要组成部分，起到了连接各个无线设备的桥梁作用。
下面就RF射频芯片的基本原理、应用领域和未来发展进行详细介绍。
首先，RF射频芯片的基本原理是利用射频电路实现对无线信号的接收和发送。
它包括射频前端、射频信号处理和数字处理部分。
在接收信号时，射频前端将接收到的无线信号进行放大、滤波和混频等处理，然后将处理过的信号传递给射频信号处理部分进行进一步处理和解调。
同样，在发送信号时，数字处理部分将要发送的数字信号经过编码和调制等处理，然后通过射频信号处理部分进行混频、放大和滤波等处理，最终输出到天线上。
RF射频芯片具有广泛的应用领域。
首先，它广泛应用于无线通信设备中，如手机、无线局域网、蓝牙设备等。
在手机中，RF射频芯片负责将无线信号转换为电信号，并进行射频信号处理和数字信号处理，然后将处理后的信号发送到天线上进行无线传输。
此外，RF射频芯片还应用于物联网设备、雷达系统、卫星通信等领域，提供可靠的无线通信功能。
随着科技的不断进步，RF射频芯片也在不断发展。
未来，RF射频芯片将更加小型化、低功耗化和高性能化。
射频前端将采用多工艺节点和集成度提高，实现更高的功率放大和增益控制。
射频信号处理部分将采用更高的采样率和更大的动态范围，以适应复杂的通信环境。
数字处理部分将采用更高的处理速度和更低的功耗，以满足多种无线通信标准的要求。
总之，RF射频芯片是一种能够接收和发送无线信号的芯片，广泛应用于无线通信设备中。
它的基本原理是利用射频电路实现对无线信号的处理和转换。
RF射频芯片在无线通信、物联网和卫星通信等领域具有重要应用，未来它将继续发展，实现更小型化、低功耗化和高性能化的目标。
射频芯片支持各种无线连接
射频芯片支持各种无线连接射频芯片支持各种无线连接现代科技的快速发展带来了无线通信的繁荣。
无线连接已经成为我们生活中不可或缺的一部分，而射频芯片作为实现无线连接的重要组成部分，也因其高效、可靠的性能而备受瞩目。
射频芯片的适用范围广泛，可以用于手机、无线网络、智能家居、物联网等众多领域。
本文将介绍射频芯片的原理和应用，以及它支持的各种无线连接的特点和优势。
一、射频芯片的工作原理与结构射频芯片是一种能够将电信号转化成射频信号或者将射频信号转化成电信号的集成电路。
它主要由射频前端模块和射频信号处理模块两部分组成。
1. 射频前端模块射频前端模块主要负责射频信号的接收与发射。
它包括射频放大器、滤波器、混频器等组件。
其中，射频放大器用于增强接收到的射频信号的强度，保持信号的稳定性；滤波器则起到了去除杂散信号的作用，使得接收到的信号更加纯净；混频器用于调制和解调射频信号，保证信号的传输准确与可靠。
2. 射频信号处理模块射频信号处理模块主要负责对射频信号进行处理和解码。
它包括解码芯片、数字信号处理器、调制解调器等组件。
解码芯片将接收到的射频信号转化成数字信号，方便后续的处理和分析；数字信号处理器对数字信号进行分析、调整和优化，以提高信号的质量和稳定性；调制解调器则负责将数字信号转化成模拟信号或者将模拟信号转化成数字信号，以实现信号的传输和接收。
二、射频芯片所支持的无线连接射频芯片作为无线连接的关键组件，能够支持多种无线连接的标准和协议，包括但不限于以下几种：1. WLAN（无线局域网）射频芯片可以支持各种无线局域网技术，如Wi-Fi、蓝牙等。
Wi-Fi 作为最常见的无线局域网技术，基于射频芯片的支持，实现了高速、稳定的无线网络连接，使得人们可以随时随地轻松畅享互联网。
2. 手机通信射频芯片在手机通信中扮演着重要的角色，它可以支持包括2G、3G、4G和5G在内的多种手机通信标准。
通过射频芯片的协同工作，手机可以与基站之间进行稳定、高效的通信，实现语音通话、短信传输和互联网访问等功能。
手机射频芯片
手机射频芯片手机射频芯片是手机中的一个重要组成部分，它负责手机与手机网络之间的通信连接。
本文将介绍手机射频芯片的基本原理、发展历程以及现阶段的应用。
手机射频芯片的基本原理是将手机收到的电信号转换成射频信号并发送到手机网络上，同时将手机网络上的射频信号转换成电信号并发送到手机上。
这样手机才能进行语音通话、短信、网络连接等功能。
手机射频芯片的发展历程可以追溯到上世纪的无线电通信技术。
早期的手机射频芯片采用的是模拟电路设计，由于其成本高、功耗大以及通信质量相对较差，限制了手机的普及与发展。
随着数字技术的发展，手机射频芯片逐渐采用数字电路设计，以降低成本、减小尺寸、节约功耗并提高通信质量。
同时，手机射频芯片也加入了更多的功能，如调频调幅功能、多模式通信功能、数据传输功能等。
目前，手机射频芯片已经进入到第四代甚至第五代技术，如4G、5G等。
这些新一代的射频芯片，采用了更高的频率、更快的传输速度以及更低的功耗，可以提供更稳定、更高效的通信质量。
同时，手机射频芯片也支持更多的通信制式，如LTE、WCDMA、GSM等，实现了更好的网络兼容性。
在现阶段，手机射频芯片的应用已经超出了手机领域。
它也被应用在其他领域，如物联网、智能家居、智能穿戴设备等。
手机射频芯片作为物联网设备与网络之间的桥梁，可以实现设备之间的无线通信和数据传输。
同时，手机射频芯片也支持多种无线通信技术，如Wi-Fi、蓝牙、NFC等，使得物联网设备之间的互联互通更加方便。
手机射频芯片作为手机中的一个重要组成部分，随着技术的发展不断革新，为手机带来了更好的通信体验。
同时，它也成为了物联网及其他领域的关键技术，推动了智能化的进步与发展。
射频芯片是什么
射频芯片是什么射频芯片是一种用于处理射频信号的集成电路。
射频（Radio Frequency）信号是指频率在300 kHz到300 GHz之间的电磁波信号。
射频芯片的主要功能是接收，调制和发送射频信号，使得无线通信设备能够实现无线传输和接收。
射频芯片的工作原理是基于模拟电路的。
它通常由射频前端电路和数字信号处理电路组成。
射频前端电路负责将射频信号进行放大、滤波和调制等处理，以及转换为数字信号。
数字信号处理电路则负责对数字信号进行处理和解码，并将其转换为可用的格式。
射频芯片的应用非常广泛。
最常见的应用是在通信领域，尤其是无线通信系统中。
它被广泛用于手机，无线网络设备，卫星通信，雷达和无线电广播等领域。
此外，射频芯片还可以用于医疗设备，航空航天，安防系统和无线电频谱监测等领域。
射频芯片的设计和制造具有一定的挑战性。
首先，射频信号的频率范围很广，需要良好的信号处理能力。
其次，射频信号往往存在很高的噪声和干扰，需要有效的滤波和干扰抑制技术。
此外，射频芯片的功耗和体积也是设计中需要考虑的因素。
在射频芯片的选型和应用中，有几个关键的参数需要考虑。
首先是频率范围，不同的应用需要不同的频率范围。
其次是灵敏度和动态范围，决定了芯片对信号的接收和处理能力。
还有功耗，影响设备的续航时间和发热情况。
此外，射频芯片的集成度和可靠性也是关注的因素。
随着无线通信技术的发展和智能设备的普及，射频芯片的需求日益增加。
在未来，射频芯片将继续发挥重要作用，尤其是在5G通信，物联网和人工智能等领域。
射频芯片的设计和制造技术也将不断创新和发展，以满足不断增长的需求和挑战。
总之，射频芯片是一种用于处理射频信号的集成电路。
它在无线通信和其他领域中发挥重要作用，并且即使在未来的发展中也将继续发挥关键作用。
人们对射频芯片的需求和技术也在不断提高和发展。
射频 芯片
射频芯片射频芯片是一种以射频电子学为基础的集成电路。
射频是一种频率高于可见光的电磁波，通常用于无线通信、雷达、无线电和微波技术等领域。
射频芯片是为了处理和控制射频信号而设计的特殊集成电路，射频芯片的主要功能是放大、滤波和调制射频信号。
射频芯片的主要特点是工作频率范围广，通常从数百千赫兹到数千兆赫兹，而且需要具备高性能的放大器和射频滤波器。
由于射频信号的频率高、功率小、传输距离短，所以射频芯片的功耗可以比其他类型的芯片低很多。
此外，射频芯片需要具备较高的抗干扰能力，以确保射频信号能够稳定地传输和接收。
射频芯片广泛应用于无线通信领域，包括手机、蓝牙设备、无线局域网和移动通信基站等。
手机中的射频芯片主要负责放大、滤波和调制射频信号，以保证手机能够接收和发送无线信号。
蓝牙设备中的射频芯片则是用于蓝牙通信的无线模块。
无线局域网和移动通信基站中的射频芯片则用于接收和发送大量的射频信号。
另外，射频芯片还广泛应用于雷达技术中。
雷达是一种用于探测和跟踪目标的无线电技术，射频芯片在雷达系统中主要负责处理雷达接收到的射频信号，以获取目标的位置和速度等信息。
射频芯片的发展受益于集成电路技术的进步。
随着集成电路技术的不断发展，射频芯片的大小和功耗不断减小，性能不断提高。
这使得射频芯片在无线通信和雷达技术等领域得到了广泛应用。
总的来说，射频芯片是一种基于射频电子学的集成电路，主要用于处理和控制射频信号。
射频芯片具有工作频率范围广、功耗低和抗干扰能力强等特点，在无线通信和雷达技术等领域有着广泛的应用。
随着集成电路技术的进步，射频芯片的性能不断提高，将进一步推动无线通信和雷达技术的发展。
常用射频芯片
常用射频芯片射频芯片是一种广泛应用于通信领域的集成电路，主要用于无线通信系统中的射频信号处理和调制解调功能。
在现代通信技术发展的推动下，射频芯片的需求量不断增加，其应用范围也逐渐扩大。
本文将介绍几种常用的射频芯片及其特点。
1. 功率放大器芯片功率放大器芯片是射频系统中重要的组成部分，主要用于放大射频信号的功率。
常见的功率放大器芯片有SiGe HBT、GaN HEMT和CMOS等。
SiGe HBT芯片具有低噪声、高增益和较宽的工作频率范围等优点，适用于低功率射频应用。
而GaN HEMT芯片具有高功率、高工作频率和高效率的特点，适用于高功率射频应用。
CMOS芯片则具有低成本和低功耗的优势，适用于集成度要求较高的射频系统。
2. 调制解调器芯片调制解调器芯片是射频通信系统中的关键部件，用于将数字信号转换为模拟射频信号，或将模拟射频信号转换为数字信号。
常见的调制解调器芯片有IQ调制解调器、频率合成器和混频器等。
IQ调制解调器芯片能够实现高速、高精度的信号调制和解调，广泛应用于无线通信系统中。
频率合成器芯片则用于生成稳定的射频信号，保证通信系统的正常工作。
混频器芯片则用于将不同频率的信号进行混频，实现信号的频率变换。
3. 射频前端芯片射频前端芯片是射频通信系统中的关键部分，主要用于信号的接收和发送。
常见的射频前端芯片有低噪声放大器、滤波器和开关等。
低噪声放大器芯片能够在接收信号过程中提供高增益和低噪声，提高系统的接收性能。
滤波器芯片则用于滤除不需要的频率分量，保证信号的清晰度和准确性。
开关芯片则用于控制信号的传输路径，实现信号的选择和切换。
4. 射频识别芯片射频识别芯片是一种应用广泛的射频芯片，主要用于物联网、智能交通和物流领域。
射频识别芯片能够实现对物体的标识和追踪，方便实现物流管理和智能化控制。
射频识别芯片采用射频技术和非接触式通信方式，具有读取距离远、读取速度快和读写操作方便等特点。
常用射频芯片在无线通信和物联网等领域发挥着重要作用。
射频芯片应用场景
射频芯片应用场景
射频芯片的应用场景非常广泛，主要涉及无线通信领域。
以下是一些常见的应用场景：
1. 手机通信：手机是射频芯片最主要的应用场景之一。
射频芯片能够实现手机与基站之间的信号传输，使手机能够正常通话、发送短信、上网等。
2. 无线耳机：无线耳机的信号传输也需要用到射频芯片。
通过射频芯片，无线耳机可以接收来自蓝牙、Wi-Fi等无线信号，实现声音的传输。
3. 智能家居：智能家居设备，如智能门锁、智能照明、智能电视等，都需要用到射频芯片来进行信号传输和控制。
通过射频技术，这些设备可以与手机、平板等设备进行无线连接，实现远程控制和自动化操作。
4. 物联网设备：物联网设备，如智能温度传感器、智能烟雾报警器等，也需要用到射频芯片来进行信号传输和数据交换。
通过射频技术，这些设备可以与中央控制器进行无线连接，实现数据的实时传输和处理。
5. 雷达系统：在雷达系统中，射频芯片可以用于实现信号的发射和接收，以及目标的探测和跟踪等功能。
雷达系统广泛应用于军事、航空、交通等领域。
6. 卫星通讯：在卫星通讯领域，射频芯片可以用于实现卫星信号的传输和接收。
卫星通讯广泛应用于远程通信、电视广播、气象观测等领域。
7. 无人驾驶汽车：在无人驾驶汽车中，射频芯片可以用于实现车辆与外界的无线通信，如车联网技术等。
通过射频技术，无人驾驶汽车可以实时获取周围环境的信息，提高行驶的安全性和稳定性。
总之，射频芯片的应用场景非常广泛，涉及到人们生活的方方面面。
随着科技的不断发展，相信射频芯片的应用前景会更加广阔。
射频芯片原理
射频芯片原理射频芯片（RF芯片）是一种专门用于处理射频信号的集成电路。
它在无线通信、雷达、卫星通信、无线电电视等领域中起着重要作用。
射频芯片的原理涉及信号的发射、接收、调制和解调等多个方面。
首先，射频芯片的原理之一是信号的发射。
发射射频信号需要通过振荡器产生一种稳定的振荡信号。
这个振荡器一般采用LC谐振电路或压控振荡器（VCO）来实现。
振荡器产生的信号经过功率放大器放大，使其具有足够的功率输出。
其次，射频芯片的原理之二是信号的接收。
接收射频信号需要经过低噪声放大器（LNA）来增强信号的弱度。
LNA具有很低的噪声系数，可以提高接收机的灵敏度。
接收到的信号经过混频器将射频信号和局部振荡信号进行混频，得到中频信号。
然后通过中频放大器对中频信号进行增强，接下来是解调器对信号进行解调，得到原始数据信号。
射频芯片的原理之三是信号的调制和解调。
调制是将低频信息信号转换为射频信号的过程，常见的调制方式有幅度调制（AM）、频率调制（FM）和相位调制（PM）等。
通过调制器将低频信号调制到射频信号中。
解调是将射频信号还原为低频信息信号的过程，常见的解调方式有包络检测解调、相干解调和同步解调等。
射频芯片的原理还包括无线通信系统中常见的调频和分频技术。
调频技术是指通过改变载波信号的频率来传输信息的方式，例如FM调制。
分频技术是指将信号分成不同的频段进行传输，例如CDMA（Code Division Multiple Access）。
此外，射频芯片的原理还涉及到检测、过滤和调理等环节。
检测是指对射频信号进行检测和转换的过程。
过滤是指对信号进行滤波处理以滤除不需要的频率成分。
调理是对信号进行放大、频率转换和锁相等处理，以适应系统的要求。
综上所述，射频芯片的原理涉及到信号的发射、接收、调制和解调等多个方面。
通过振荡器产生射频信号，通过放大器增强信号强度，通过混频器、放大器、解调器等对信号进行处理，最终得到所需的信号。
通过射频芯片的原理，我们能够实现无线通信、雷达探测等各种应用。
射频芯片原理
射频芯片原理射频芯片是一种能够在无线通信系统中实现射频信号收发功能的集成电路芯片，它在现代通信系统中起着至关重要的作用。
射频芯片的原理涉及到无线电频率、信号调制、功率放大、滤波等多个方面，下面将从这些方面逐一介绍射频芯片的原理。
首先，射频芯片需要能够处理不同的无线电频率。
在无线通信中，不同的通信标准和频段需要使用不同的频率进行传输，因此射频芯片需要具备在不同频率范围内工作的能力。
这就需要射频芯片内部集成有多个频率可调的振荡器和频率合成器，以实现对不同频率的接收和发送。
其次，射频芯片需要进行信号调制和解调。
在通信中，数字信号需要经过调制转换成模拟射频信号进行传输，而接收端则需要将接收到的模拟射频信号进行解调转换成数字信号。
因此，射频芯片内部需要集成调制解调器模块，能够实现对信号的调制和解调，以确保信号的准确传输和接收。
另外，射频芯片还需要进行功率放大。
在无线通信中，信号需要经过一定的功率放大才能够达到远距离的传输，因此射频芯片内部需要集成功率放大器模块，能够对接收到的信号进行适当的功率放大，以确保信号的传输距离和质量。
此外，射频芯片还需要进行滤波处理。
在无线通信中，由于信号会受到多径传播、多普勒效应等影响，因此信号中会存在多种干扰和杂波。
为了确保接收到的信号质量，射频芯片内部需要集成滤波器模块，能够对信号进行滤波处理，去除多余的干扰和杂波，以确保接收到的信号清晰稳定。
综上所述，射频芯片的原理涉及到无线电频率、信号调制、功率放大、滤波等多个方面，它在无线通信系统中扮演着至关重要的角色。
通过对射频芯片原理的深入了解，可以更好地理解无线通信系统的工作原理，从而为相关技术的研发和应用提供有力支持。
射频芯片基础知识
射频芯片基础知识
射频芯片是一种特殊的集成电路芯片，广泛应用于通信、雷达、卫星导航等领域。
它具有高频率、高速度、高精度、高灵敏度等特点，可以实现信号处理、信号放大、信号调制、信号解调等功能。
射频芯片的基础知识包括：
1. 高频电路理论：射频芯片的工作频率一般在几十MHz至几GHz 之间，需要掌握高频电路理论，如传输线理论、微带线理论、滤波器设计等。
2. 射频放大器设计：射频芯片中的放大器可以实现信号增强和放大，需要掌握放大器的工作原理、电路结构和参数的设计方法。
3. 射频混频器设计：射频混频器可以将两个信号进行混频，实现频率转换和调制解调功能。
需要掌握混频器的基本电路结构、设计方法和性能指标。
4. 射频滤波器设计：射频芯片中的滤波器可以实现信号的频带选择和抑制，需要掌握滤波器的电路结构、设计方法和性能指标。
5. 射频模拟信号处理：射频芯片中的模拟信号处理包括振荡器、相移器、功率放大器等，需要掌握这些电路的工作原理和设计方法。
6. 射频数字信号处理：射频芯片中的数字信号处理包括数字滤波器、数字混频器、数字解调器等，需要掌握数字信号处理的基本原理和算法。
以上是射频芯片基础知识的主要内容，掌握这些知识可以为射频芯片的设计、开发和应用提供基础支持。
射频芯片原理
射频芯片原理射频芯片是一种集成电路芯片，它主要用于射频信号的处理和传输。
射频信号是指频率在射频范围内（一般为1MHz-100GHz）的信号。
射频芯片广泛应用于通信、无线电、雷达、无线传感器网络等领域。
射频芯片的原理可以简单概括为三个方面：射频信号的调制与解调、射频信号的放大与滤波、射频信号的发射与接收。
下面将从这三个方面逐一介绍射频芯片的原理。
1. 射频信号的调制与解调射频信号的调制是指将低频信号与射频信号进行混合，产生一种新的信号，用于在信道中传输。
常见的调制方式有幅度调制（AM）、频率调制（FM）和相位调制（PM）。
射频芯片中的调制器模块可以对输入的低频信号进行调制，并将调制后的信号送入射频信道。
解调则是将接收到的射频信号还原为原始的低频信号，常见的解调方式有包络检波、相干解调等。
射频芯片中的解调器模块可以对接收到的射频信号进行解调，提取出原始的信号。
2. 射频信号的放大与滤波射频芯片中的放大器模块主要用于放大射频信号的幅度，以增加信号的传输距离和穿透能力。
放大器一般采用高频功率放大器，可以将输入的低功率射频信号放大至较高的功率。
放大器的设计需要考虑射频信号的频率特性、输出功率和线性度等因素。
射频芯片中的滤波器模块主要用于滤除射频信号中的杂散频率成分，以保证信号的纯净度。
滤波器一般采用带通滤波器或带阻滤波器，根据应用需求选择合适的滤波器类型。
滤波器的设计需要考虑射频信号的频率范围、通带和阻带的特性等因素。
3. 射频信号的发射与接收射频芯片中的发射器模块主要用于将调制后的射频信号转换为无线电波进行传输。
发射器一般包括功率放大器、混频器、频率合成器等组件。
功率放大器将调制后的射频信号放大至适当的功率，混频器实现频率转换，频率合成器产生所需的频率。
通过这些组件的协同工作，射频信号可以被转换为无线电波进行传输。
射频芯片中的接收器模块主要用于接收无线电波并转换为射频信号。
接收器一般包括低噪声放大器、混频器、滤波器等组件。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
你是否真的了解射频芯片
一部可支持打电话、发短信、网络服务、APP应用的手机，通常包含五个部分：射频、基带、电源管理、外设、软件。
射频：一般是信息发送和接收的部分；
基带：一般是信息处理的部分；
电源管理：一般是节电的部分，由于手机是能源有限的设备，所以电源管理十分重要；外设：一般包括LCD，键盘，机壳等；
软件：一般包括系统、驱动、中间件、应用。
在手机终端中，最重要的核心就是射频芯片和基带芯片。
射频芯片负责射频收发、频率合成、功率放大；基带芯片负责信号处理和协议处理。
那么射频芯片和基带芯片是什么关系？射频芯片和基带芯片的关系
射频（Radio Frenquency）和基带（Base Band）皆来自英文直译。
其中射频最早的应用就是Radio——无线广播（FM/AM），迄今为止这仍是射频技术乃至无线电领域最经典的应用。
基带则是band中心点在0Hz的信号，所以基带就是最基础的信号。
有人也把基带叫做“未调制信号”，曾经这个概念是对的，例如AM为调制信号（无需调制，接收后即可通过发声元器件读取内容）。
但对于现代通信领域而言，基带信号通常都是指经过数字调制的，频谱中心点在0Hz的信号。
而且没有明确的概念表明基带必须是模拟或者数字的，这完全看具体的实现机制。
言归正传，基带芯片可以认为是包括调制解调器，但不止于调制解调器，还包括信道编解码、信源编解码，以及一些信令处理。
而射频芯片，则可看做是最简单的基带调制信号的上变频和下变频。
所谓调制，就是把需要传输的信号，通过一定的规则调制到载波上面让后通过无线收发器（RF Transceiver）发送出去的工程，解调就是相反的过程。
工作原理与电路分析。
