圆柱度误差测量方法讲解
圆柱度测量方法
圆柱度测量
圆柱度(符号 )： 形状公差中的一类，指任一垂 直截面最大尺寸与最小尺寸差 为圆柱度。圆柱测量方法 ：
1.半径测量法； 2.坐标测量法； 3.二点法、三点测量法； 4.分解测量法(了解)；
1、半径测量法：
半径测量法是确定被测圆柱 面相对于测量准—回转轴线半径 变化量的一种测量方法。在测量 时，以测头相对于被测圆柱面移 动的轨迹，模拟理想圆柱面。半 径变化量即是实际圆柱面上的采 样点相对于理想圆柱面的偏离
①分项测量
作分项测量时有两种方案，其一为在若干横向截面内测量圆 度误差.同时分解出素线对轴线的平行度误差；其二，在横向 截面内测量圆度误差，并在轴向截面内测量素线对轴线的平 行度误差，按某一横向测量截面，当被测零件在V形座上回 转时找出该截面轮廓的最高点，过最高点的轴向截面内布点 采样，对各采样点处测得的示值中取最小示值为最低点。 ②叠加评定圆柱度误差
由被测零件上的最小直径处的圆度误差值和素线对轴线的平 行度误差值，经叠加后即为被测圆柱表面的圆柱度误差。
(2)内表面分解测量法 测量内表面时，在被测圆柱表面的最小直径处的 横向截面内测量轮廓的圆度误差；在轴向截面内 测量素线对轴线的平行度误差。两项误差经叠加 后求得圆柱度误差。 ①分项测量 a.测量素线平行度误差 b.测量圆度误差 ②用叠加法求圆柱度误差 圆柱度误差为被测内表面最小直径处的圆度误差
值，以及素线对轴线的平行度误差值两者叠加而 得。
End,谢谢
所有各被测截面示值中 的最大值与最小值的一 半作为圆柱度误差值。
三点法：
按下图所示方法测出各 给定横截面内零件回转 一周过程指示表的最大 示值与最小示值的一半 作为圆柱度误差值。
4、分解测量法
分解测量法是按圆柱度误差的构成分别进行测量 的方法，即分别测量横向截面内轮廓的圆度误差， 轴向截面内的素线对轴线的平行度误差和素线的 直线度误差，然后将分项的误差进行叠加，从而 获得被测表面的圆柱度误差。 (1)外表面分解测量法 对于外表面的圆柱度。可在V形座上进行分解测量， 确定圆度误差和素线对轴线的平行度误差。
三坐标测量圆柱度和圆度的方法
3. 使用圆度评价指令，设置相应参数后运行，评价出圆度值。
三坐标测量圆柱度和圆度的方法
测量对象
测量方法
采样方案
测量步骤
评定标准
圆柱度
三坐标测量法
1. 等距横截面：从被测零件的内孔距底部10mm处开始，分五段等距离横截面进行测量，从下往上依次从截面1至截面5测量，重复测量五次，记录数据。
1. 将被测零件在精密测量室里等温两个小时后，校好三坐标测量机的零位及测头各个方位的角度。
被测零件的圆柱度误差值为提取圆柱面上的各测点到拟合导出要素（轴线）的距离的最大值与最小值之差。
2. 单螺旋线：从被测零件的内孔距底部10mm处开始，沿一条螺旋线从下往上进行测量，重复测量五次，记录数据。
2. 选择合适的采样方案进行测量，并记录各点的示值，得到提取圆柱面。
3. 双螺旋线：结合等距横截面和两条螺旋线进行测量，具体方案可根据实际需求设计。
3. 采用最小区域法对提取圆柱面进行拟合，得到拟合导出要素（轴线）。
圆度
三坐标扫描测量法
在被测圆度截面上采集足够多的点进行扫描测量，确保采样间隔足够小（最小可达到0.01mm）。
1. 输入生成扫描圆指令，设置点密度、扫描速度和过滤类型等参数。
圆度值为扫描得到的圆上各点到圆心距离的最大值与最小值之差的一半。

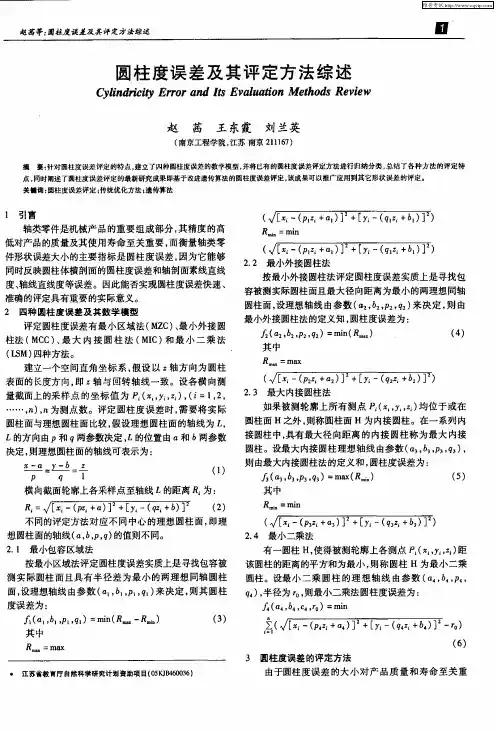

圆柱度误差及其评定方法综述
3-4圆度与圆柱度误差测量
★计算公式：三个截面、六个数据中（dmaxBdminB）/2，圆柱度误差不得大于0.025mm。
1.1、被测零件
1.2、常用测量仪器及设备
V形块
百分表
百分表架
二、常用测量方法
2.1.回转轴线法（圆度仪）
2.2.三点法（百分表）
2.3、二点法
千分尺测量
2.4、投影法测圆度
2.5、坐标法测外圆
三、圆柱度的测量
圆柱度 是限制加工后的实际圆柱对理想圆柱的变动量的
一项指标。
圆柱度可以同时控制圆度、素线和轴线的直线度 以及两条素线的平行度等，是评定圆柱形零件形 状精度的一个较好的综合指标。
公差带是半径差为公差值0.05mm的两同轴圆柱所限定的区域。
测量圆柱度的注意事项： 1、测量时要分别在圆柱的三个截面分别取样本。
2、计算时，最大值减去最小值/2。
1、圆度误差的测量计算φ：φ=（dmax-dmin）/2， 取三个截面中的φmax。磨损后的圆度误差不得大于 0.025mm。
任务三 用百分表测量圆度及圆柱 度误差
知 1.熟悉常用的圆度和圆柱度测量器具和测量方
识
法；
目 2.理解形位公差的检测原则；
标 3.掌握圆度及圆柱度的公差带形状及特点；
技 1.能熟练使用百分表和百分表架进行测量圆度
能
及圆柱度；
目 2.会对圆度及圆柱度测量数据进行处理及评
标
定。
一、圆度及圆柱度公差
示例
圆度,圆柱度及球度的测量及评价方法讲解
圆度一． 基本概念1. 圆要素几何特征中心：横向截面与回转表面的轴线相交的交点； 半径：圆要素上各点至该中心的距离。
圆要素是一封闭曲线，其向量半径R 与相位角θ具有函数关系，即：()R F θ=按傅里叶级数展开后，有：()001cos mk k R k k a c θθ==++∑2. 圆度及圆度误差圆度：回转表面的横向截面轮廓（圆要素）的形状精度;圆度误差：表示实际圆要素精度的技术参数，即实际圆要素对理想圆的变动量。
3. 圆度误差评定原则按形状误差评定原则，评定圆度误差时，应根据实际圆要素确定最小包容区域。
圆度误差的最小包容区域与圆度公差带的形状一致，由两同心圆构成，当实际圆要素被两同心圆紧紧包容，即两同心圆的半径差为最小值时，即为最小包容区域。
4. 圆度检测原则① 与理想要素比较原则：理想要素由测量器具模拟体现理想圆。
在实际圆要素上获得的信息，通常是实际要素的半径变化量，根据获得的半径变化量再评定圆度误差。
② 测量坐标值原则：对实际圆要素应用坐标测量系统对其采样点测取坐标值，由测得的坐标值经过计算，求得圆度误差值。
③ 测量特征参数原则：根据实际圆要素的具体特征，采用能反映实际要素几何特征的手段进行测量，从而方便的获得圆度误差值。
二． 圆度测量方法1. 半径测量法半径测量法是确定被测圆要素半径变化量的方法，是根据“与理想要素比较原则”拟定的一种检测方案。
① 仪器类型和工作原理（加备注解释）下图分别为转轴式圆度仪和转台式圆度仪圆度仪可运用测得信号的输出特性，将被测轮廓的半径变化量放大后同步自动记录下来，获得轮廓误差的放大图形，可按放大图形评定圆度误差。
② 用圆度仪测量注意事项（加备注择项解释）选择适当的侧头类型；静态测量力选择；测量平面和测量方向确定；频率响应选择；选择适当的放大倍率；正确安装被测件，径向偏心和轴向倾斜；主轴误差的影响2. 坐标测量法坐标测量法是根据测量坐标值原则提出的一种检测方案。
测量圆柱度误差的各种方法讲解
测量圆柱度误差的各种方法讲解一、圆柱度1. 圆柱度指圆柱面整个轮廓（圆柱面要素）的形状精度，即表示零件上圆柱面外形轮廓上的各点，对其轴线保持等距状况。
圆柱度是限制实际圆柱面对理想圆柱面变动量的一项指标。
2.圆柱面要素几何特征：圆柱面要素至具有固定位置的直线（圆柱轴线）的距离为该要素的半径。
实际圆柱面要素上各点的半径不相等时，说明实际要素存在形状误差。
3.实际圆柱面要素的形状误差，可分解为横向截面内的圆要素形状误差，轴向截面内直线要素的形状误差及相应直线间的平行度误差。
因此，在圆柱度误差测量中，除了把握圆柱面要素的半径变化外，也可对圆柱面要素分解后，从各分项误差来反映圆柱面要素的形状误差。
二、圆柱度误差的评定原则圆柱度误差是指实际圆柱面要素对其理想圆柱面的变动量。
根据形状误差评定原则，实际圆柱面要素与理想原则面比较时，应根据实际圆柱面确定最小包容区域。
当与圆柱度公差带形状一致的两同轴圆柱面紧紧包容实际圆柱面要素，及其半径差为最小值时，即为最小包容区域。
三、圆柱度检测原则1、与理想要素比较原则2、测量坐标值原则3、测量特征参数原则四、圆柱度测量方法圆柱度测量方法主要有半径测量法，坐标测量法，二点法、三点测量法、分解测量法、直接利用太友科技数据采集仪连接百分表测量法等。
五、测量方法简介1、半径测量法半径侧量法是确定被侧圆柱面相对于测量基准——回转轴线半径变化量的一种测量方法。
它是按“与理想要素比较原则”拟定的检测方案。
在测量时，以测头相对于被测圆柱面移动的轨迹，模拟理想圆柱面。
半径变化量即是实际圆柱面上的采样点相对于理想圆柱面的偏离量。
该法也可看作为在圆柱坐标系中按“测量坐标值原则”，对被测圆柱面测取采样点的坐标值。
（1）测量截面布置圆柱面是连续的表面，不便于测遍整个表面，只有在被测表面上作离散的布点采样。
为测量和数据处理上的需要，应对被侧表面布置侧量截面，再沿测量截面与被测表面的交线布置适当数量的采样点。
任务三_圆度误差、圆柱度误差的测量
度误差 。 （４） 移动百分表 ，测量四个不同截面（截面 A 、B、C、 D） ，取截面圆度误差中的最大误差值作为该零件的圆度 误差 。
（５） 如果最大误差 Δmax ≤ 0.005 mm ，则该台阶轴的圆 度误差符合要求 ，如果 Δmax ＞0.005 mm ，则该台阶轴的 圆度超差 。 （６） 完成检测报告 ，整理实验器具 。
mm ，它是在同一正截面上 ，半径 差为公差值0.03mm 的两表面的圆度误差时，可用千分尺测出同一正截 面的最大直径差，此差值的一半即为该截面的圆度误差。
圆柱孔的圆度误差可用内径百分表（或千分表）检测。
用指示表测量圆锥 面的圆度误差
［活动实施］
活动分析：
１ ．测量任务解读 要求测量φ30圆柱外表面的圆柱度 误差是否满足公差带 的要求 。
２ ．测量方案确定 与测量圆度误差的方案基本相同 。
活动实施:(同圆度）
1、三点法测量零件圆度的一般步骤（P66)：
答;（１） 将被测轴放在 ２α ＝ ９０°的 V 形块上 。 （２） 安装好表座 、表架和百分表 ，使百分 测量头垂直于测量面 ，并将指针调零 。 （３） 记录被测零件在回转一周过程中测量 截面上百分表读数的最大值与最小值 ，将最 大值与最小值之差的一半 作为该截面的
１ ．测量器具准备 百分表表座 、表架 、平台 、V 形块 、被测件 、全棉布数 块 、防锈油等 。
２ ．测量步骤 （１） 将被测轴放在 ２α ＝ ９０°的 V 形块上 。 （２） 安装好表座 、表架和百分表 ，使百分表 测量头垂直于测量面 ，并将指针调零 。 （３） 记录被测零件在回转一周过程中测量截面上百 分表读数的最大值与最小值 ，将最大值与最小值之差 的一半 作为该截面的圆度误差 。
实验2圆度、圆柱度误差的测量
实验2圆度、圆柱度误差的测量⼀、实验⽬的1．掌握圆度、圆柱度误差的测量⽅法。
2．加深对圆度、圆柱度误差和公差概念的理解。
⼆、实验内容⽤两点法和三点法组合测量轴的圆度和圆柱度误差。
三、计量器具外径千分尺（测量范围0-25mm、分度值0.01mm）。
百分表（⽰值范围：0-3mm；分度值0.01mm）。
平板、磁⼒表座。
四、测量原理两点法：常⽤千分尺、⽐较仪等测量，以被测圆柱某⼀截⾯上各直径间最⼤差值之半作为此截⾯的圆度误差。
测量若⼲截⾯，取⼏个截⾯中最⼤的圆度误差值作为零件的圆度误差。
取所有读数中最⼤值与最⼩值的差值之半作为零件的圆柱度误差。
适宜测量轮廓圆具有偶数棱的圆度和圆柱度误差。
三点法：将被测⼯件放在V形块上，使其轴线垂直于测量截⾯，同时固定轴向位置，百分表接触轮廓圆的上⾯，将被测⼯件回转⼀周，取百分表读数的最⼤差值之半，作为该截⾯的圆度误差。
测量若⼲截⾯，取其中最⼤的圆度误差作为该零件的圆度误差。
取所有读数中最⼤与最⼩值的差值的⼀半作为零件的圆柱度误差。
适宜找出具有奇数棱圆的圆度和圆柱度误差。
测量前，往往不知道被测零件是偶数棱还是奇数棱，不便确定采⽤两点法还是三点法，可靠的办法是⽤两点法和三点法各测⼀次，取三次所得误差中的最⼤值作为零件的圆度、圆柱度误差。
五、测量步骤1、两点法1）将被测零件放在平板上，⽤外径千分尺测量被测轴的同⼀截⾯内的轮廓圆⼀周上的六个位置（见图2-1（a））的直径并作好记录。
取最⼤直径与最⼩直径之差的⼀半作为该截⾯的圆度误差。
同样⽅法，测量五个不同截⾯的圆度误差。
2）取五个截⾯的圆度误差中最⼤值作为该被测轴的圆度误差。
取所有读数中最⼤值与最⼩值的差值的⼀半作为圆柱度误差。
2、三点法1）将被测轴放置在90°的V形块上，平稳移动百分表座，使表的测头接触被测轴，并垂直于被测轴的轴线（如图2-1（b）），使表上指针处于刻度盘的⽰值范围内。
转动被测轴⼀周，记下百分表读数的最⼤值与最⼩值，最⼤值与最⼩值之差的⼀半作为该截⾯的圆度误差。
圆柱度误差的测量
测量气缸圆度、圆柱度的方法及步骤
测量气缸圆度、圆柱度的方法及步骤(总4页)-本页仅作为预览文档封面，使用时请删除本页-测量气缸圆度、圆柱度的方法及步骤①准备清洗干净的持修气缸体一台，与其内径相适应的外径千分尺、量缸表及清洁工具等。
②将气缸孔内表面擦试洁净。
③安装、校对量缸表。
④用量缸表测量气缸孔第一道活塞环上止点处于平行于曲轴轴线方向的直径，记入检测记录。
⑤在同一剖面内测量垂直于曲轴轴线方向的直径，记入检测记录。
⑥上述两次测量值之差的一半即为该剖面的圆度误差。
⑦用上述方法测量气缸孔第一道活塞环上止点至最后一道活塞环下止点行程的中部，将这一横剖面的圆度误差，记入检测记录。
⑧用同样方法测量距气缸孔下端以上30mm左右处横剖面的圆度误差，记入检测记录。
⑨三个圆度误差值中，最大值即为该气缸孔的圆度误差。
⑩上述3个测量横剖面，6个测量值，其中最大值与最小值之差的一半，即为该气缸孔的圆柱度误差。
11上述方法只适用于待修或在用气缸套筒的一般检测。
如要取精确测值，则应选多个横剖面、纵剖面测量，而且在对同一横剖面、纵剖面上进行多点测量，方能检测出圆度、圆柱度误差的值。
12气缸磨损圆柱度达到~或圆度己达到~（以其中磨损量最大一个气缸为准）送大修。
JT3101-81中规定：磨缸后，干式气缸套的气缸圆度误差应不大于,圆柱度误差不大于湿式气缸套的气缸的圆柱度误差应不大于.13确定修理尺寸：气缸磨损超过允许限度或缸壁上有严重的刮伤、沟槽和麻点，均应采取修理尺寸法将气缸按修理尺寸搪削加大。
气缸修理尺寸的确定方法：先测量磨损最大的气缸最大磨损直径，加上加工余量（以直径计算一般为~），然后选取与此数值相适应的一级修理尺寸。
当策动机气缸圆度，圆柱度误差超过规定的标准时，如汽油机的圆度误差超过或者圆柱度误差超过时，联合最大磨耗尺寸视情进行修理尺寸法镗缸或者更换缸套修理用量缸表测量气缸圆度误差,在同一横向截面内,在平行于曲轴轴线方向和垂直于曲轴轴线方向的两个方位进行测量,测得直径差之半即为该截面的圆度误差沿气缸轴线方向测上、中、下三个截面,如图3-40所示上面至关于活塞上止点第一道活塞环相对应的气缸处;中间取气缸中部;下面取活塞下止点时最下一道活塞环对应的气缸位置测得的最大圆度误差即为该气缸的圆度误差测量气缸圆柱度误差凡是用量缸表在活塞行程内一股取上中下三处(如图3-41所示)气缸的各个方向测量,找出该缸磨耗的最大处气缸磨耗最大直径与活塞在下止点时活塞环运动地区范围以外,即距气缸套下部平面10MM范围内的气缸最小内径的差值的半壁,就是该气缸的圆柱度误差图：测量气缸磨耗量图：在活塞行程上、中、下三处测量气缸图：测量气缸磨耗量图：在活塞行程上、中、下三处测量气缸气缸磨耗的测量要领凡是用量缸表对气缸磨耗进行测量具体测量要领如下：1 ．把内径百分表装在表杆的上端，并使表盘朝向测量杆的勾当点，以便于观察，使表盘的短针有 1-2mm 的压缩量2 ．根据气缸的直径，选择合适的测量接杆，并将其固定在量缸表的下端接杆固定好后与勾当测杆的总长度应与被测气缸的尺寸相适应3 ．校正量缸表的尺寸，将千分尺校正到被测气缸的标准尺寸，再将量缸表校准到千分尺的尺寸，并使伸缩杆有 2mm 左右的压缩行程，旋转表盘，使表针对正零位4 ．将量缸表的测量杆伸入到气缸上部测量第一道活塞环在上止点位置时所对应的气缸壁，根据气缸的磨耗纪律分别测量平行、垂直方向二组数据的磨耗量5 ．将量缸表下移，用同样要领测量气缸中部和下部的磨耗气缸中部为上、下止点间的中间位置；气缸下部为距离气缸下边缘 10mm 左右处6 ．将所测得的各组数据分别填入下表中，并进行计算其圆度，圆柱度及最大磨耗量，最后确定该策动机的处理要领现我根据丰田 5M 策动机气缸的磨耗纪律，分别测量了第一缸及第六缸的气缸磨耗情况，并把一缸的各测量数据及计算结果填入本身所设计的表中路程经过过程分析比较，我们修理厂的技能员一致赞成接纳加大二级（即加大）的处理要领来修复该策动机，尔后根据气缸的修理尺寸，选用同级的活塞及活塞环到达了既提高了修理质量，又降低了修理成本的目的气缸测量数据表策动机型号丰田 5M原修理尺寸标准 83mm第一缸方向部位平行曲轴方向垂直曲轴方向计算圆度及圆柱度上部中部下部最大圆度误差最大圆柱度误差是不是超过施用极限是最大磨耗直径处理意见加大二级用量缸表进行测量时，应注意使测量杆与气缸轴线保持垂直位置，以到达测量的精确性当摆动量缸表时，其指针指示到最小读数时，即表示测量杆已经垂直于气缸的轴线，这时才能记录读数，否则测量禁绝确实践表明，多数策动机前后两缸磨耗较为严重是以测量时，可根据气缸的磨耗情况，重点地测量前后两缸的磨耗圆度误差：当前用两点法测量，用同一断面上不同方向最大与最小直径差值之半作为圆度误差圆柱度误差：也用两点法进行测量，其数据是被测气缸表面任意方向不同断面所测得的最大与最小直径差值之半结束语：本人路程经过过程今次汽车维修技师班的进修以及得到各位汽车专家、教授的点拨，对汽车的新知识、新技能、新结构等有了充分的认识，在此谨表谢意另，由于本人的水平和经验有限，文中难免有错漏和不足之处，在此还恳请专家教授点拨迷津、批评指正，能使本人的水平得到进一步的提高谢谢！牧途终于看到了百分表，懂患了它是怎样施用了，却说不清晰：量程1－5mm，精确度为,读数是长指针关于气缸、曲轴主轴颈、连杆轴颈要么要修复的问题，例如:气缸标准缸径是,测量值是,二者之差是，超过了,表明已经修复过一次这次修复后的直径为+＝.主轴颈标准直径为，测量值为，，超过了，进行一级修复如测量值为，，超过了，进行二级修复×测得直径差的半壁即为该截面的园度误差；测得三个截面的最大园度误差即为该气缸的园度误差；气缸磨耗最大直径与活塞在下止点时活塞环运动地区范围以内最小直径的差值的半壁，就是该气缸的圆柱度误差。
圆柱度误差测量方法讲解
圆柱度误差测量方法讲解圆柱度指在垂直于回转体轴线截面上，被测实际圆（柱）对其理想圆（柱）的变动量，以形成最小包容区域的两同心圆（柱）面的半径差计算。
常用的近似测量方法有两点法、三点法、坐标测量法等。
1、两点法按图1所示方法测出各给定横截面内零件回转一周过程指示表的最大示值与最小示值，并以所有各被测截面示值中的最大值与最小值的一半作为圆柱度误差值。
图12、三点法按图2所示方法测出各给定横截面内零件回转一周过程指示表的最大示值与最小示值的一半作为圆柱度误差值。
图23、三坐标测量法通常是在三坐标测量机上按要求测量被测零件各横截面轮廓各测点的坐标值, 再利用相应的计算机软件计算圆柱度误差值。
利用圆度仪测量圆柱度时, 将被测圆柱体工件沿垂直轴线分成数个等距截面放在回转台上, 回转台带动工件一起转动; 3个传感器安装在导轨支架上, 并可沿导轨做上下的间歇移动, 逐个测量等距截面, 获取含有混合误差的原始信号(测量原理图如图3所示)。
测量传感器拾取的原始信号中不仅包含有被测工件的各个截面的圆度误差母线的直线度误差, 而且还含混入了导轨的直行运动误差及回转台的回转运动误差。
将上述误差相分离, 并依据最小二乘圆心进行重构出实际圆柱面轮廓, 然后采用国标规定的误差评定方法得到被测圆柱面的圆柱度误差。
图3三坐标测量机(Coordinate Measuring Machine, CMM) 是指在一个六面体的空间范围内，能够表现几何形状、长度及圆周分度等测量能力的仪器，又称为三坐标测量仪或三次元。
三坐标测量机能够在用测头所确定的三维空间（xyz空间）坐标系内, 由光学刻尺或激光干涉仪进行测量。
通过测头和测量对象的接触, 由测头的坐标来获取对象的形状信息。
三坐标测量机通常由本体、侧头、各轴移动量的测量、显示装置、电子计算机及其外围设备、驱动控制部分以及软件等构成。
4、数据采集仪连接百分表测量方法测量仪器：偏摆仪、百分表、太友科技QSmart 数据采集仪。
内孔用圆柱度仪测量的方法
内孔用圆柱度仪测量的方法1.引言1.1 概述概述内孔的测量是制造业中非常重要的工作之一。
传统的内孔测量方法有很多，但其中一种常用的方法是使用圆柱度仪进行测量。
圆柱度仪是一种计量仪器，可以用来测量物体的圆柱度误差，包括具有内孔的零件。
本文将介绍内孔用圆柱度仪测量的方法，以及这种测量方法的优势和特点。
同时，我们还将展望内孔用圆柱度仪测量方法的应用前景。
通过本文的阅读，读者将了解到内孔用圆柱度仪测量的基本原理，以及如何正确地进行内孔的测量。
我们将介绍内孔测量中需要注意的关键因素，并提供一些实用的技巧和建议，以便读者在实际操作中能够更加准确地进行内孔测量。
此外，本文还将探讨内孔用圆柱度仪测量方法的一些优势和特点。
相比于传统的内孔测量方法，内孔用圆柱度仪测量方法具有更高的测量精度和可靠性。
它可以提供更加准确和全面的内孔参数信息，帮助制造商提高产品质量和生产效率。
最后，本文还将展望内孔用圆柱度仪测量方法的应用前景。
随着制造业的不断发展和进步，圆柱度仪作为一种重要的测量工具，将在内孔测量领域发挥越来越重要的作用。
我们预计，在未来，内孔用圆柱度仪测量方法将得到进一步的改进和创新，以满足制造业对更高精度、更高效率的内孔测量需求。
总之，本文将全面介绍内孔用圆柱度仪测量的方法，旨在帮助读者更好地理解和应用这种测量方法。
读者可以通过学习本文，提高内孔测量的准确性和效率，为自己的工作带来更大的价值和成就。
1.2文章结构文章结构部分的内容可以按照以下方式进行编写：1.2 文章结构本文将按照以下结构进行论述：第一部分是引言部分，包括概述、文章结构和目的。
在概述部分，将介绍内孔用圆柱度仪测量的方法的背景和重要性。
在文章结构部分，将简要说明本文的组织结构和各个章节的主要内容。
在目的部分，将明确本文旨在通过详细介绍内孔用圆柱度仪测量的方法，提供给读者一个全面了解该方法的指南。
第二部分是正文部分，包括圆柱度仪测量原理和内孔测量的特点。
圆度误差、圆柱度误差的测量
圆度误差、圆柱度误差的测量知识精讲一、两点法测量圆度误差1、圆度公差：是限制实际圆对其理想圆变动差的一项指标，用于对回转面在任意截面上的圆轮廓提出形状精度要求。
2、圆度公差带的形状：是两同心圆，形成环形平面。
3、圆度：是控制圆柱面、圆锥面的截面和球面零件任意截面圆的程度指标。
4、两点法：所谓两点是指实际圆上各点（一点）对固定点（一点）的变化量，即在同一截面上沿不同方向测量直径的变动量。
5、测量圆度误差：Δ=（Mmax-Mmin）/2二、三点法测量圆度误差1、三点法：所谓三点是指实际圆上各点（一点）对固定点（两点）的变化量。
2、测量圆度误差：Δ=Δh/kΔ=（Mmax-Mmin）/2式中：Δh=（Mmax-Mmin）K—为换算系数，与工件棱边数n和V形块夹角2α有关，通常2α=90°，k 指为2。
三、圆柱度误差的测量1、圆柱度：是控制圆柱面的圆度、素线直线度、轴线直线度等圆柱面的横截面和纵截面的综合误差的指标。
2、援助度公差：可以同时控制圆柱、素线和轴线的直线度，以及两条素线的平行线等。
3、测量圆柱度误差：Δ=（Mmax-Mmin）/2能力训练一、填空题1、圆度是控制______、______的截面及______的任意截面圆的程度的指标，它符号是______。
2、圆度公差是限制______对______变动量的一项指标，用于对______在______上的______提出形状精度的要求。
3、圆柱度是综合控制圆柱面的______、______、和______等的指标，它的符号是______。
4、圆柱度公差是限制______、对______和变动量的指标，用于对圆柱面所有______和______上的轮廓提出综合性形状精度要求。
二、选择题1、圆度公差带的大小用被测大小用被测量器具圆的（）来衡量。
A最大值与最小值之差 B 最大值C最大值与最小值之差的一半D，最小值2、圆度测量中没有用到的测量器具是（）。
圆柱度误差
圆柱度误差介绍在制造和测量过程中，一个重要的概念是圆柱度误差。
圆柱度误差指的是一个圆柱形物体的真实形状与其理论形状之间的偏差。
圆柱度误差在工业生产中起着重要的作用，尤其是在需要高精度加工的领域。
本文将详细探讨圆柱度误差的定义、影响因素、测量方法以及对于不同应用领域的重要性。
定义圆柱度误差是指一个圆柱形物体的截面在轴线方向上的偏离圆形度。
理论上，一个完美的圆柱形物体的截面应该是完全均匀的圆形，但实际制造过程中，各种因素导致了圆柱形物体的不完美，从而产生了圆柱度误差。
影响因素圆柱度误差可以由多种因素引起，以下是一些主要的影响因素：1.制造过程中的机械振动：制造过程中的机械振动会导致加工工具的不稳定，造成工件表面的不均匀切割。
这种不均匀切割会导致圆柱度误差的产生。
2.加工工具的磨损：加工工具在使用过程中会发生磨损，磨损会导致加工工具的几何形状发生变化。
如果加工工具的几何形状发生变化，则其加工出的圆柱形物体的截面将有可能产生圆柱度误差。
3.制造过程中的热变形：在加工过程中，加工工具和工件会受热膨胀影响，从而使得加工工具的几何形状发生变化。
这种几何形状变化可能会导致加工出的圆柱形物体的截面产生圆柱度误差。
测量方法圆柱度误差的测量是为了评估圆柱形物体的真实形状与其理论形状之间的差异。
以下是一些常见的测量方法：1.光学测量法：利用显微镜和投影法可以对圆柱形物体的截面进行测量，从而得到圆柱度误差的结果。
2.探针测量法：使用特制的测量探针，可以测量圆柱形物体的截面，从而得到圆柱度误差的结果。
3.三坐标测量法：三坐标测量机可以通过测量多个点的位置来建立圆柱形物体的三维模型，从而得到圆柱度误差的结果。
应用领域的重要性圆柱度误差在许多应用领域都非常重要，特别是需要高精度加工的领域。
以下是一些应用领域的例子：1.汽车制造：汽车发动机的活塞和汽缸套之间的配合间隙应该非常小，以确保汽缸的密封性和传动效率。
圆柱度误差会影响到汽缸套的外形和尺寸，从而影响到活塞和汽缸套的配合质量。
形位公差之圆柱度误差测量方法讲解
形位公差之圆柱度误差测量方法讲解摘要：圆柱度属于形位公差中的形状公差的其中一种，是指圆柱面整个轮廓（圆柱面要素）的形状精度，即表示零件上圆柱面外形轮廓上的各点，对其轴线保持等距状况。
常用的近似测量方法有两点法、三点法、坐标测量法以及利用我们太友科技的数据采集仪连接百分表法等。
圆柱度指在垂直于回转体轴线截面上，被测实际圆（柱）对其理想圆（柱）的变动量，以形成最小包容区域的两同心圆（柱）面的半径差计算。
圆柱度误差的评定原则圆柱度误差是指实际圆柱面要素对其理想圆柱面的变动量。
根据形状误差评定原则，实际圆柱面要素与理想原则面比较时，应根据实际圆柱面确定最小包容区域。
当与圆柱度公差带形状一致的两同轴圆柱面紧紧包容实际圆柱面要素，及其半径差为最小值时，即为最小包容区域。
圆柱度测量方法介绍1、两点法按下图所示方法测出各给定横截面内零件回转一周过程指示表的最大示值与最小示值，并以所有各被测截面示值中的最大值与最小值的一半作为圆柱度误差值。
2、三点法按下图所示方法测出各给定横截面内零件回转一周过程指示表的最大示值与最小示值的一半作为圆柱度误差值。
3、三坐标测量法通常是在三坐标测量机上按要求测量被测零件各横截面轮廓各测点的坐标值, 再利用相应的计算机软件计算圆柱度误差值。
利用圆度仪测量圆柱度时, 将被测圆柱体工件沿垂直轴线分成数个等距截面放在回转台上, 回转台带动工件一起转动; 3个传感器安装在导轨支架上, 并可沿导轨做上下的间歇移动, 逐个测量等距截面, 获取含有混合误差的原始信号(测量原理图如下图所示)。
测量传感器拾取的原始信号中不仅包含有被测工件的各个截面的圆度误差母线的直线度误差, 而且还含混入了导轨的直行运动误差及回转台的回转运动误差。
将上述误差相分离, 并依据最小二乘圆心进行重构出实际圆柱面轮廓, 然后采用国标规定的误差评定方法得到被测圆柱面的圆柱度误差。
三坐标测量机(Coordinate Measuring Machine, CMM) 是指在一个六面体的空间范围内，能够表现几何形状、长度及圆周分度等测量能力的仪器，又称为三坐标测量仪或三次元。
棱度与圆柱度的测量方法
棱度与圆柱度的测量方法全文共四篇示例，供读者参考第一篇示例：棱度与圆柱度是工程测量中非常重要的两个参数，它们在不同行业和领域中都有着重要的应用。
棱度是用来描述物体表面的凹凸不平程度，圆柱度是用来描述物体的圆柱形状是否符合标准的参数。
对于制造行业来说，正确测量和控制棱度和圆柱度是确保产品质量和性能的关键步骤。
本文将介绍棱度与圆柱度的测量方法及其应用。
一、棱度的测量方法1. 使用游标卡尺：游标卡尺是一种常用的测量工具，可以用来测量物体表面的凹凸不平程度。
在测量时，将游标卡尺的尺针放置在物体表面，然后读取尺针上的刻度值。
根据测得的数值来判断物体表面的棱度情况。
2. 使用表面粗糙度仪：表面粗糙度仪是一种专门用来测量物体表面粗糙度的仪器，可以精确地测量物体表面的凹凸不平程度。
通过将表面粗糙度仪放置在物体表面并进行测量，可以得到准确的棱度数值。
3. 使用光学显微镜：光学显微镜是一种高倍率放大的显微镜，可以用来观察物体表面的微观结构。
通过观察物体表面的细微结构来判断棱度情况，可以更精确地测量物体表面的凹凸不平程度。
1. 使用三点测量法：三点测量法是一种常用的测量圆柱度的方法，通过在物体的三个不同位置测量直径，并计算出物体的平均直径来确定物体的圆柱度。
在测量时，需要确保三个测量点在同一直线上，并使用精确的测量工具来进行测量。
2. 使用三次元测量仪：三次元测量仪是一种高精度的测量设备，可以用来测量物体的三维形状。
通过将物体放置在三次元测量仪上进行扫描，可以得到物体的整体形状数据，包括圆柱度等参数。
三、棱度与圆柱度的应用1. 制造业：在制造业中，棱度和圆柱度的测量和控制是确保产品质量和性能的重要步骤。
通过正确测量棱度和圆柱度，可以控制产品的几何形状和精度，确保产品与设计规范相符，提高产品质量和生产效率。
2. 工程测量：在工程测量中，棱度和圆柱度的测量是衡量土地和建筑物几何形状的重要参数。
通过正确测量土地和建筑物的棱度和圆柱度，可以帮助工程师评估土地和建筑物的几何形状是否符合设计要求，为工程设计和施工提供参考依据。
圆度,圆柱度及球度的测量及评价方法讲解
圆度一． 基本概念1. 圆要素几何特征中心：横向截面与回转表面的轴线相交的交点； 半径：圆要素上各点至该中心的距离。
圆要素是一封闭曲线，其向量半径R 与相位角θ具有函数关系，即：()R F θ=按傅里叶级数展开后，有：()001cos mk k R k k a c θθ==++∑2. 圆度及圆度误差圆度：回转表面的横向截面轮廓（圆要素）的形状精度;圆度误差：表示实际圆要素精度的技术参数，即实际圆要素对理想圆的变动量。
3. 圆度误差评定原则按形状误差评定原则，评定圆度误差时，应根据实际圆要素确定最小包容区域。
圆度误差的最小包容区域与圆度公差带的形状一致，由两同心圆构成，当实际圆要素被两同心圆紧紧包容，即两同心圆的半径差为最小值时，即为最小包容区域。
4. 圆度检测原则① 与理想要素比较原则：理想要素由测量器具模拟体现理想圆。
在实际圆要素上获得的信息，通常是实际要素的半径变化量，根据获得的半径变化量再评定圆度误差。
② 测量坐标值原则：对实际圆要素应用坐标测量系统对其采样点测取坐标值，由测得的坐标值经过计算，求得圆度误差值。
③ 测量特征参数原则：根据实际圆要素的具体特征，采用能反映实际要素几何特征的手段进行测量，从而方便的获得圆度误差值。
二． 圆度测量方法1. 半径测量法半径测量法是确定被测圆要素半径变化量的方法，是根据“与理想要素比较原则”拟定的一种检测方案。
① 仪器类型和工作原理（加备注解释）下图分别为转轴式圆度仪和转台式圆度仪圆度仪可运用测得信号的输出特性，将被测轮廓的半径变化量放大后同步自动记录下来，获得轮廓误差的放大图形，可按放大图形评定圆度误差。
② 用圆度仪测量注意事项（加备注择项解释）选择适当的侧头类型；静态测量力选择；测量平面和测量方向确定；频率响应选择；选择适当的放大倍率；正确安装被测件，径向偏心和轴向倾斜；主轴误差的影响2. 坐标测量法坐标测量法是根据测量坐标值原则提出的一种检测方案。
