985发变组调试说明书(精华版)

RCS-985发变组保护装置调试

RCS-985发变组保护装置的调试可结合我公司研发的Dbg2000专用调试软件，这将大大方便调试，达到事半功倍的效果。作为调试人员对于调试中需用到数据的计算，只需知道如何计算即可（下面将会一一讲解），并不需要逐一进行人工计算，当一次参数作为定值正确输入后，各套差动保护计算所用的二次额定电流、一些保护不同工况下的动作门槛均能在Dbg2000中显示出来。

下面以RCS-985A V3.11版本程序为例

一、差动保护试验 (2)

1、差动保护各侧二次额定电流Ie的计算 (2)

1.1 主变差动或发变组差动各侧二次额定电流 (2)

1.2 高厂变差动各侧二次额定电流 (2)

1.3 发电机机端二次额定电流 (2)

2、某厂300MW火电机组计算实例 (3)

2.1主变系统参数 (3)

2.2 发电机系统参数 (3)

2.3高厂变系统参数 (4)

2.4 Dbg2000自动计算出的各套差动保护用的二次额定电流 (5)

3、差动保护的调试方法 (6)

3.1 差动保护的介绍 (6)

3.2 发变组差动调试 (6)

二、主变差动保护 (12)

三、主变相间后备保护 (13)

四、主变接地后备保护 (15)

五、主变过励磁保护 (16)

六、发电机差动、发电机裂相横差保护 (16)

七、发电机匝间保护 (18)

7.1横差保护 (18)

7.2纵向零序电压保护调试 (19)

7.3工频变化量匝间保护 (21)

八、发电机相间后备保护试验 (22)

九、发电机定子接地保护试验 (23)

十、转子接地保护试验 (28)

十一、定子过负荷保护试验 (30)

十二、负序过负荷保护试验 (32)

十三、失磁保护试验 (34)

十四、失步保护试验 (41)

十五、发电机电压保护试验 (44)

十六、发电机过励磁保护 (44)

十七、发电机功率保护 (45)

十八、发电机频率保护 (46)

十九、发电机启停机保护 (48)

二十、发电机误上电保护 (49)

装置液晶显示说明 (50)

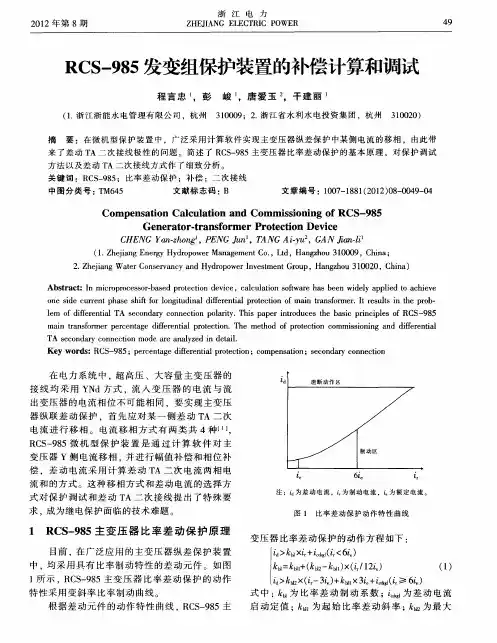

一、差动保护试验

1、差动保护各侧二次额定电流Ie 的计算

1.1 主变差动或发变组差动各侧二次额定电流：

e I = Sn 为主变压器额定容量（以设备铭牌为准）；

U b1n 为变压器或发变组计算侧额定电压（以实际运行时的一次电压为准）；

n bLH 为变压器或发变组计算侧TA 变比。

1.2 高厂变差动各侧二次额定电流：

e I =

Sn 为高厂变额定容量；

U a1n 为高厂变计算侧额定电压；

n bLH 为高厂变计算侧TA 变比。

1.3 发电机机端二次额定电流： fLH n n ef n U P I 13cos /θ=

Pn 为发电机额定有功功率；

θcos 为发电机功率因数；

U 1n 为发电机额定电压；

n fLH 为发电机机端TA 变比；

发电机中性点各分支二次额定电流： nLH n n fz en n U P K I 13cos /θ

与机端不同的是，K fz 为中性点对应各个分支的分支系数，若无分支则为100%，与定值相对应；n nLH 为发电机中性点TA 变比。（中性点多分支多见于水轮机组）
