模拟电子技术(第2版)第四章习题
第五章 线性集成电路的应用练习题一、填空题：1. 一阶RC 高通电路截止频率决定于RC 电路 常数的倒数，在截止频率处输出信号比通带内输出信号小 dB 。
2. 共集电极、共基极放大电路的 频特性比共发射极放大电路的好。
3. 使用大功率集成功放时，为保证器件使用安全和性能正常，一般应按规定外接_____装置。
4. 应用集成功放组成功放电路时，若采用 电源供电，则输出构成OCL 电路；采用 电源供电，则输出构成OTL 电路。
5. 特征频率f T 越高，三极管的 频性能越好。
6. 一阶滤波电路阻带幅频特性以 /十倍频斜率衰减，二阶滤波电路则以 /十倍频斜率衰减。
阶数越 ，阻带幅频特性衰减的速度就越快，滤波电路的滤波性能就越好。
7. 某集成运放闭环应用时放大倍数为200，带宽为100kHz ，则该运放的单位增益带宽为 。
8. 某集成运放单位增益带宽为1MHz ，则当用于放大100kHz 信号时，放大倍数最高可达 倍。
9. 一阶RC 低通电路截止频率决定于RC 电路 常数的倒数，在截止频率处输出信号比通带内输出信号小 dB 。
10. 只允许某一频段的信号通过，而该频段之外的信号不能通过的电路，称为 滤波电路，某一频段的信号不能通过，而该频段之外的信号均能通过的电路，称为 滤波电路。
11. 低频信号能通过而高频信号不能通过的电路称为 滤波电路，高频信号能通过而低频信号不能通过的电路称为 滤波电路。
12. 阻容耦合放大电路的电压增益与频率有关，电压增益在低频区下降主要是由于 的作用，在高频区下降主要是由于 的作用。
13. 滤波器按其通过信号频率范围的不同，可以分为 滤波器、 滤波器、 滤波器、 滤波器和全通滤波器。
14. 当有用信号频率高于1kHz 时，为滤除低频信号，应采用截止频率为 的 通滤波电路。
15. 特征频率f T 即随着频率的升高，当β值下降到等于 时所对应的频率。
二、计算分析题1. 某电路传输函数为71010.5f j U U A i ou ＋==∙∙∙ ，试分析：（1）求转折点频率；（2）求通带增益分贝值；（3）画出其幅频特性渐近波特图；（4）此为 通电路。
模拟电子技术基础简明教程课后习题答案详解
模拟电子技术基础简明教程(第二版)课后 习题答案习题1-1欲使二极管具有良好的单向导电性，管子的正 向电阻和反向电阻分别为大一些好，还是小一些好？答：二极管的正向电阻越小越好，反向电阻越大越好。
理 想二极管的正向电阻等于零，反向电阻等于无穷大。
习题1-2 假设一个二极管在 50C 时的反向电流为10卩A ， 试问它在20C 和80C 时的反向电流大约分别为多大？已知 温度每升高10C ，反向电流大致增加一倍。
解：在20C 时的反向电流约为：2°x 10# A= 1.25卩A在80C 时的反向电流约为：2310」A = 80」A习题1-3某二极管的伏安特性如图(a)所示:① 如在二极管两端通过 1k ?的电阻加上1.5V 的电压，如图(b)，此时二极管的电流 I 和电压U 各为多少？② 如将图(b)中的1.5V 电压改为3V ，贝V 二极管的电流和电 压各为多少？ 解：根据图解法求解 ①电源电压为1.5V 时1.5 二 U II 0.8A, U : 0.7V②电源电压为3V 时3二U II 2.2A, U ： 0.8V可见，当二极管正向导通后，如电源电压增大，贝匸 极管的电流随之增大，但管子两端的电压变化不大。
1.5V 1k? (b)习题1-4 已知在下图中，U| = 10sin® t (V), R L=1k?，试对应地画出二极管的电流i D、电压u D以及输出电压u O的波形，并在波形图上标出幅值。
设二极管的正向压降和反向习题1-5 欲使稳压管具有良好的稳压特性，它的工作电流I Z、动态电阻X Z以及温度系数a u，是大一些好还是小一一些好？答：动态电阻r Z愈小，则当稳压管的电流变化时稳压管的电压变化量愈小，稳压性能愈好。
一般来说，对同一个稳压管而言，工作电流I Z愈大, 则其动态内阻愈小，稳压性能也愈好。
但应注意不要超过其额定功耗，以免损坏稳压管。
温度系数a u的绝对值愈小，表示当温度变化时，稳压管的电压变化的百分比愈小，则稳压性能愈好。

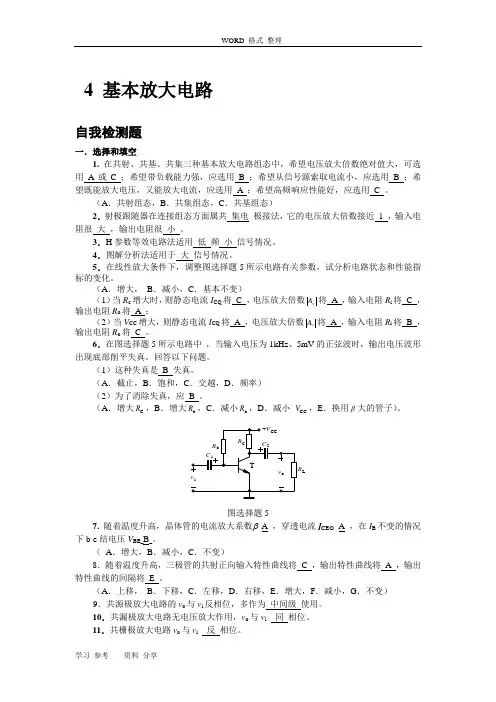

模拟电子技术第4章习题答案
4 基本放大电路自我检测题一．选择和填空1. 在共射、共基、共集三种基本放大电路组态中，希望电压放大倍数绝对值大，可选用 A 或C ；希望带负载能力强，应选用 B ；希望从信号源索取电流小，应选用 B ；希望既能放大电压，又能放大电流，应选用 A ；希望高频响应性能好，应选用 C 。
（A ．共射组态，B ．共集组态，C ．共基组态）2．射极跟随器在连接组态方面属共 集电 极接法，它的电压放大倍数接近 1 ，输入电阻很 大 ，输出电阻很 小 。
3．H 参数等效电路法适用 低 频 小 信号情况。
4．图解分析法适用于 大 信号情况。
5．在线性放大条件下，调整图选择题5所示电路有关参数，试分析电路状态和性能指标的变化。
（A ．增大， B ．减小，C ．基本不变） （1）当R c 增大时，则静态电流I CQ 将 C ，电压放大倍数v A 将 A ，输入电阻R i 将 C ，输出电阻R o 将 A ；（2）当V CC 增大，则静态电流I CQ 将 A ，电压放大倍数v A 将 A ，输入电阻R i 将 B ，输出电阻R o 将 C 。
6．在图选择题5所示电路中 ，当输入电压为1kHz 、5mV 的正弦波时，输出电压波形出现底部削平失真。
回答以下问题。
（1）这种失真是 B 失真。
（A ．截止，B ．饱和，C ．交越，D ．频率） （2）为了消除失真，应 B 。
（A ．增大C R ，B ．增大b R ，C ．减小b R ，D ．减小 CC V ，E ．换用β大的管子）。
R b R c+V CCC 2C 1R Lv iv oT图选择题57. 随着温度升高，晶体管的电流放大系数 _A_，穿透电流CEO I _A_，在I B 不变的情况下b-e 结电压V BE_B _。
（ A ．增大，B ．减小，C ．不变）8．随着温度升高，三极管的共射正向输入特性曲线将 C ，输出特性曲线将 A ，输出特性曲线的间隔将 E 。
（A ．上移， B ．下移，C ．左移，D ．右移，E ．增大，F ．减小，G ．不变） 9．共源极放大电路的v o 与v i 反相位，多作为 中间级 使用。
模拟电子技术(第2版)课后习题答案第4章
第四章 负反馈放大电路与基本运算电路4.1 反馈放大电路如图P4.1.1所示，已知开环电压增益1000=u A ，电压反馈系数02.0=u F ，输出电压为)( sin 5V t u O ω=试求输入电压i u 、反馈电压f u 和净输入电压id u 。
解：)(sin 51000sin 5mV t t A u u u O id ωω===)(sin 1.005.0sin 5V t t F u u u O f ωω=⨯== )(sin 105mV t u u u f id i ω=+=4.2 放大电路输入的正弦波电压有效值为20mV ，开环时正弦波输出电压有效值为10V ，试求引入反馈系数为0.01的电压串联负反馈后输出电压的有效值。
解：50002.010===i O u U U A3.83650001.050015001==⨯+=+=F A A A u u f V A U U f i O 67.13.8302.0=⨯==4.3 反馈放大电路如图P4.3所示，试指出各电路的反馈元件，并说明是交流反馈还是直流反馈？（设图中所有电容对交流信号均可视为短路）解：a ）反馈元件：2R 直流电压串联负反馈b ）反馈元件：2R 、C 直流电压串联负反馈c ）反馈元件：2R 、3R 交直流电压并联负反馈d）反馈元件：2R、2A直流电压串联负反馈交直流电压并联正反馈e）反馈元件：E R电流串联负反馈f）反馈元件：B R电压并联负反馈4.4 试分析图P4.4所示各电路中级间反馈是正反馈还是负反馈？若是负反馈，指出反馈类型（设图中所有电容对交流信号均可视为短路）解：a）3R级间交直流电流联并负反馈5R本级交直流电流串联负反馈R本级直流电流串联负反馈2b）2R本级电压串联负反馈4R本级电压并联负反馈R级间电压并联正反馈5c）4R级间电压串联负反馈5R本级电流串联负反馈d）2R、4R本级电压并联负反馈6R级间电流串联正反馈4.5 某负反馈放大电路，其闭环放大倍数为100，且当开环放大倍数变化10﹪时闭环放大倍数的变化不超过1﹪，试求开环放大倍数和反馈系数。
模拟电子技术基础第四章 功率放大电路
23
上页
下页
首页
第四章 功率放大电路
（2）效率 V2CC VCC 1 π VCCIcm PV = 2 × π Icmsinωtd(ωt) = ≈ π 2πRL 0
pom η= p ≈ v
1 V2CC V2CC = 8 RL 2πRL
π = 78.5% 4
注意：OTL互补对称电路的效率与OCL电路相同。
5
上页
下页
首页
第四章 功率放大电路
三、放大电路的分析方法
在功率放大电路中， 由于三极管的工作点在大范围内变化， 因此，对电路进行分析时， 一般不能采用微变等效电路法，
常采用图解法分析放大电路的静态和动态工作情况。
从功率放大电路的上述特点，可以组成功率放大的具体电路。 考虑电路的具体形式时， 主要应注意使放大电路具有足够的输出功率和较高的效率， 并尽量减小输出波形的非线性失真。
第四章 功率放大电路
第四章 功率放大电路
4.1 功率放大电路的主要特点 4.2 互补对称式功率放大电路
4.3 采用复合管的互补对称式放大电路
4.4 集成功率放大器（自学内容）
1
第四章 功率放大电路
第一节 功率放大电路的主要特点
对放大电路的要求
放大电路中三极管的工作状态 放大电路的分析方法
下页 总目录
OCL电路省去了大电容，即改 善了低频响应，又有利于实现 集成化，应用更为广泛。
OCL甲乙类互补对称输出级
13
上页
下页
首页
第四章 功率放大电路
ui R1 ui b1 R VD1 VD2 b2 R2 VT2 PNP VT1 NPN uo
iC1
+VCC O
电路与模拟电子技术(第二版)殷瑞祥主编_课后习题答案
第1章 电 阻 电 路1.1 正弦交流电 交流电 1.2 电流 电压 功率 1.3 电压 电流 功率 1.4 幅值 相位 频率 1.5 幅值 相位 频率 1.622221.7 相电压 线电压 220V 380V 1.8 星型 三角形 1.9 31.10 超前 滞后 同相 1.1131.12——1.25 F F T T F F T F F T T F T T1.26 答：（1） 固定电阻器可分为碳膜电阻器、金属氧化膜电阻器、金属膜电阻器、线绕电阻器和贴片式电阻器等。
① 碳膜电阻器：碳膜电阻器以碳膜作为电阻材料，在小圆柱形的陶瓷绝缘基体上，利用浸渍或真空蒸发形成结晶的电阻膜（碳膜）。
电阻值的调整和确定通过在碳膜上刻螺纹槽来实现；② 金属氧化膜电阻器：金属氧化膜电阻器的电感很小，与同样体积的碳膜电阻器相比，其额定负荷大大提高。
但阻值范围小，通常在200Kω以下；③ 金属膜电阻器：金属膜电阻器的工作稳定性高，噪声低，但成本较高，通常在精度要求较高的场合使用；④ 线绕电阻器：线绕电阻器与额定功率相同的薄膜电阻相比，具有体积小的优点 ⑤ 贴片式电阻器：贴片式电阻器的端面利用自动焊接技术，直接焊到线路板上。
这种不需引脚的焊接方法有许多优点，如重量轻、电路板尺寸小、易于实现自动装配等。
（2） 电位器根据电阻体的材料分有：合成碳膜电位器、金属陶瓷电位器、线绕电位器、实心电位器等① 合成碳膜电位器：分辨率高、阻值范围大，滑动噪声大、耐热耐湿性不好； ② 金属陶瓷电位器：具有阻值范围大，体积小和可调精度高（±0.01%）等特点； ③ 线绕式电位器：线绕式电位器属于功率型电阻器，具有噪声低、温度特性好、额定负荷大等特点，主要用于各种低频电路的电压或电流调整；④ 微调电位器：微调电位器一般用于阻值不需频繁调节的场合，通常由专业人员完成调试，用户不可随便调节。
⑤ 贴片式电位器：贴片式电位器的负荷能力较小，一般用于通信、家电等电子产品中。
模拟电子技术课后答案(1到9章)最经典的考试题汇总
第一章 习题与思考题◇ 习题 1-1欲使二极管具有良好的单向导电性，管子的正向电阻和反向电阻分别为大一些好，还是小一些好？ 解：二极管的正向电阻愈小愈好，反向电阻愈大愈好。
理想二极管的正向电阻等于零，反向电阻等于无穷大。
◇ 题 1-4已知在图P1-4中，u1=10sin ωt(V)，R L ＝1k Ω，试对应地画出二极管的电流i D 、电压u0的波形，并在波形图上标出幅值，设二极管的正向压降和反向电流可以忽略。
解：波形见图。
◇ 习题 1-5欲使稳压管具有良好稳压特性，它的工作电流I Z 、动态内阻r Z 以及温度系数a u 等各项参数，大一些好还是小一些好？解：动态内阻r Z 愈小，则当稳压管的电流变化时稳压管的电压变化量愈小，即稳压性能愈好。
一般来说，对同一个稳压管而言，工作电流I Z 愈大，则其动态内阻r Z 愈小，稳压性能也愈好。
但应注意不要超过其额定功耗，以免损坏稳压管。
温度系数a U 的绝对值愈小，表示当温度变化时，稳压管的电压变化的百分比愈小，则稳压性能愈好。
◇ 习题 1-7 在图P1-7 中，已知电源电压V=10V ，R=200Ω，R L =1 k Ω,稳压管的U Z =6V ，试求： ① 稳压管中的电流I Z =?② 当电流电压V 升高到12V ，I Z 将变为多少？ ③当V 仍为10V ，但R L 改为2 k Ω时，I Z 将变为多少？ 解：① mA mA mA k VV V R U R U U IL Z Z Z1462016200610=-=Ω-Ω-=--=② mA mA mA k VV V R U R U U IL Z Z Z2463016200612=-=Ω-Ω-=--=③ mA mA mA k VV V R U R U U IL Z Z Z1732026200610=-=Ω-Ω-=--=◇ 习题 1-8 设有两个相同型号的稳压管，稳压仁政值均为6V ，当工作在正向时管压降均为0.7V ，如果将它们用不同的方法串联后接入电路，可能得到几种不同的稳压值？试画出各种不同的串联方法。
模拟电子技术(第二版)高吉祥主编 第四章课后练习答案
4.5（RW 改为 RP ，Ad 改为 Aud）
4.7 （1）ui1 为反相输入端，ui2 为同相输入端。 （2）为 VT1 和 VT2 管的有源负载，将 VT1 管集电极电流变化量转换到输出，使单端输出 差分放大电路的差模放大倍数近似等于双端输出时的放大倍数。 （3）为 VT6 设置静态电流，且为 VT6 的集电极有源负载，增大共射放大电路的放大能力。 （4）消除交越失真。 4.8 (b) (c)不合理 (f) 4.10 (e)不合理
电路与模拟电子技术基础 习题及实验指导答案 第二版
《电路与模拟电子技术基础 习题及实验指导答案 第二版》第1章 直流电路一、填 空 题1.4.1 与之联接的外电路；1.4.2 1-n ，)1(--n b ；1.4.3 不变；1.4.4 21W ，负载；1.4.5 Ω1.65A ， ； 1.4.6 1A 3A ， ； 1.4.7 3213212)(3)23(R R R R R R R +++=； 1.4.8 1A ；1.4.9 Ω4.0，A 5.12；1.4.10 电压控制电压源、电压控制电流源、电流控制电压源、电流控制电流源；1.4.11 3A ；1.4.12 3A ；1.4.13 Ω2；1.4.14 15V ，Ω5.4；1.4.15 V 6S =U 。
二、单 项 选 择 题1.4.16 C ； 1.4.17 B ； 1.4.18 D ； 1.4.19 A ；1.4.20 A ； 1.4.21 C ； 1.4.22 B ； 1.4.23 D 。
第2章一阶动态电路的暂态分析一、填 空 题2.4.1 短路，开路；2.4.2 零输入响应；2.4.3 短路，开路；2.4.4 电容电压，电感电流；2.4.5 越慢；2.4.6 换路瞬间；2.4.7 三角波；2.4.8 s 05.0，k Ω25； 2.4.9 C R R R R 3232+； 2.4.10 mA 1,V 2。
二、单 项 选 择 题2.4.11 B ； 2.4.12 D ； 2.4.13 B ；2.4.14 D ； 2.4.15 B ； 2.4.16 C 。
第3章 正弦稳态电路的分析一、填 空 题3.4.1 ︒300.02s A 10， ， ； 3.4.2 V )13.532sin(25)(︒+=t t u ；3.4.3 容性， A 44；3.4.4 10V ，2V3.4.5 相同；3.4.6 V 30，20V ；3.4.7 A 44，W 7744；3.4.8 A 5；3.4.9 减小、不变、提高；3.4.10 F 7.87μ；3.4.11 20kVA ，12kvar -；3.4.12 不变、增加、减少；3.4.13 电阻性，电容性； 3.4.14 LC π21，阻抗，电流；3.4.15 1rad/s ，4；3.4.16 Ω10；3.4.17 P L U U =，P L 3I I =，︒-30； 3.4.18 P L 3U U =，P L I I =，超前。
模拟电子技术基础(国防科技大学出版社第四章习题答案(大题)
习题4.1选择填空1、选用差分放大电路的原因是 A 。
A 、克服温漂B 、 提高输入电阻C 、稳定放入倍数2、用恒流源取代长尾式差分放大电路中的发射极电阻Re ，将使电路的 B 。
A 、差模放大倍数数值增大 B 、抑制共模信号能力增强 C 、差模输入电阻增大3、差动放大器中的差模输入是指两输入端各加大小___相等_____、相位___相反____的信号。
4、设差放电路的两个输入端对地的电压分别为v i1和v i2，差模输入电压为v id ，共模输入电压为v ic ，则当v i1=50mV ，v i2=50mV 时，v id =_0mV __，v ic =_50mV __；当v i1=50mV ，v i2=-50mV 时，v id =_100mA __，v ic =_0mA__；当v i1=50mV ，v i2=0V 时，v id =_50mV __，v ic =_25mA __。
5、电流源常用于放大电路，作为_A ___（A.有源负载，B.电源，C.信号源），使得放大倍数__A __（A.提高，B.稳定）。
6、电压放大电路主要研究的指标是 a 、 b 、 c ；功率放大电路主要研究的指标是 d 、 e 、 f 、 g 、（a 电压放大倍数 b 输入电阻 c 输出电阻 d 输出功率 e 电源提供的功率 f 效率 g 管耗）7、功率放大电路中，___甲类____功率放大电路导通角最大；_____乙类___功率放大电路效率较高。
（甲类、乙类、甲乙类） 8、甲类功放效率低是因为 B 。
A 、只有一个功放管B 、 静态电流过大C 、管压降过大4.1对称差动放大电路如题图 4.1所示。
已知晶体管1T 和2T 的50=β，并设U BE (on )=0.7V,r bb ’=0,r ce =∞。
(1)求V 1和V 2的静态集电极电流I CQ 、U CQ 和晶体管的输入电阻r b’e 。
(2)求双端输出时的差模电压增益A ud ，差模输入电阻R id 和差模输出电阻R od 。
模拟电子技术基础第4章集成运算放大电路题解（童诗白）（精）
第四章集成运算放大电路（童诗白）自测题一、选择合适答案填入空内。
（1）集成运放电路采用直接耦合方式是因为。
A．可获得很大的放大倍数 B. 可使温漂小C．集成工艺难于制造大容量电容（2）通用型集成运放适用于放大。
A．高频信号 B. 低频信号C. 任何频率信号（3）集成运放制造工艺使得同类半导体管的。
A. 指标参数准确B. 参数不受温度影响C．参数一致性好（4）集成运放的输入级采用差分放大电路是因为可以。
A．减小温漂 B. 增大放大倍数C. 提高输入电阻（5）为增大电压放大倍数，集成运放的中间级多采用。
A．共射放大电路 B. 共集放大电路C．共基放大电路解：（1）C （2）B （3）C （4）A （5）A二、判断下列说法是否正确，用“√”或“×”表示判断结果填入括号内。
（1）运放的输入失调电压UIO是两输入端电位之差。
( )（2）运放的输入失调电流IIO是两端电流之差。
( )（3）运放的共模抑制比KCMR Ad ( ) Ac（4）有源负载可以增大放大电路的输出电流。
( )（5）在输入信号作用时，偏置电路改变了各放大管的动态电流。
( ) 解：（1）×（2）√（3）√ （4）√ （5）×第四章题解－1三、电路如图T4.3所示，已知β1=β2=β3=100。
各管的UBE均为0.7V，求IC2的值。
图T4.3解：分析估算如下：IVCC-UBE2-UBE1R=R=100μA IC0=IC1=ICIE2=IE1IICR=IC0+IB2=IC0+IB1=IC+βIC=β1+β⋅IR≈IR=100μA四、电路如图T4.4所示。
图T4.4第四章题解－2 试（1）说明电路是几级放大电路，各级分别是哪种形式的放大电路（共射、共集、差放……）；（2）分别说明各级采用了哪些措施来改善其性能指标（如增大放大倍数、输入电阻……）。
解：（1）三级放大电路，第一级为共集-共基双端输入单端输出差分放大电路，第二级是共射放大电路，第三级是互补输出级。
模拟电子技术基础第4章
图4.2.2 同相输入放大电路
放大电路的输入电阻Ri→∞ 放大电路的输出电阻Ro=0 图4.2.3 电压跟随器
4.2.3 差动输入(Differential input)放大电路
图 4.2.5 所示为差动输入放大电路，它的两个输入端都有 信号输入。 ui1通过R1接至运放的反相输入端，ui2通过R2、R3分压后接 至同相输入端，而uo通过Rf、R1反馈到反相输入端。
三、开方运算
平方根运算电路如图4.3.5 所示，与图4.3.2所示的除法电路比 较可知，它是上述除法电路的一个特例，如将除法电路中乘法 器的两个输入端都接到运放的输出端，就组成了平方根运算电 路。
图4.3.5 平方根运算电路
4.4
有源滤波器
滤波器的功能及其分类
4.4.1
滤波器是从输入信号中选出有用频率信号并使其顺利通过， 而将无用的或干扰的频率信号加以抑制的电路。 只用无源器件R、L、C 组成的滤波器称为无源滤波器,采用 有源器件和R、C元件组成的滤波器称为有源滤波器。 同无源滤波器相比，有源滤波器具有一定的信号放大和带 负载能力可很方便的改变其特性参数等优点； 此外，因其不使用电感和大电容元件，故体积小，重量轻。 但是由于集成运放的带宽有限，因此有源滤波器的工作频率较 低，一般在几千赫兹以下，而在频率较高的场所，采用LC无源 滤波器或固态滤波器效果较好。
通常用分贝数dB表示，则为
一般情况希望Aod越大越好， Aod越大，构成的电路性能 越稳定，运算精度越高。 Aod一般可达100dB,最高可达140dB 以上。 2、输入失调电压UIO及其温漂 dUIO/dT 如果集成运放差动输入级非常对称，当输入电压为零时，
输出电压也应为零（不加调零装置）。但实际上它的差动输入
模拟电子技术 第四章 答案 査丽斌 习 题 3
习 题 33.1 确定图中晶体管其它两个电流的值β=200Iβ=100β=120(a)(b)(c)图3.1 习题3.1图解：(a) I C =βI B =200×0.125=25(mA) I E =I B +I C =25.125(mA)(b) I B =I E /(1+β)=5/(1+100)=49.5(μA) I C =I E －I B =4.95(mA) (c) I B =I C /β=3/120=25(μA) I E =I B +I C =3.025(mA)3.2 测得放大电路中的晶体三极管3个电极①、②、③的电流大小和方向如图3.1所示，试判断晶体管的类型（NPN 或PNP ），说明①、②、③中哪个是基极b 、发射极e 、集电极c ，求出电流放大系数β。
图3.2 习题3.2图解：(a) ①-c ②-b ③-e PNP β=1.2/0.03=40(b) ①-b ②-e ③-c NPN β=1.5/0.01=1503.3 有两只工作于放大状态的晶体管，它们两个管脚的电流大小和实际流向如图3.3所示。
求另一管脚的电流大小，判断管子是NPN 型还是PNP 型，三个管脚各是什么电极；并求它们的β与α值。
①② ③(a)①② ③(b)图3.3 习题3.3图解：(a) ①-c ②-e ③-b NPN I E =I B +I C =4+0.1=4.1(mA) β=4/0.1=40，α=0.976(b) ①-e ②-c ③-b NPN I C =I E －I B =5.1－0.1=5(mA) β=5/0.1=50，α=0.980 3.4 试判断图3.4所示电路中开关S 放在1、2、3哪个位置时的I B 最大；放在哪个位置时的I B 最小，为什么？+V CC图3.4 习题3.4图解：在①时，发射极相当于一个二级管导通，此时I B 就等于此导通电流。
在②时，三极管相当于两个并联的二极管，此时I B 等于两个二级管导通电流之和，所以此时的电流最大。
电路与模拟电子技术基础(第2版) 习题解答 第4章习题解答
第4章 模拟集成运算放大电路习 题 44.1 当负载开路（L R =∞）时测得放大电路的输出电压o u'=2V ；当输出端接入L R =5.1K Ω的负载时，输出电压下降为o u =1. 2V ，求放大电路的输出电阻o R 。
'o oL L o U R R R U •+=∴Ω=-=K R R L U U ooo 4.3)1('4.2 当在放大电路的输入端接入信号源电压s u =15mV ，信号源电阻s R =1K Ω时，测得电路的输入端的电压为i u =10mV ，求放大电路的输入电阻i R 。
s si ii U R R R U •+=∴Ω=-=K R U U U R s is ii 2)(4.3 当在电压放大电路的输入端接入电压源s u =15mV ，信号源内阻s R =1K Ω时，测得电路的输入端的电压为i u =10mV ；放大电路输出端接L R =3K Ω的负载，测得输出电压为o u =1.5V ，试计算该放大电路的电压增益u A 和电流增益i A ,并分别用dB(分贝)表示。
150==iou U U A dB A dB A u u 5.43lg 20)(==100)(=-==si s Lo i o i R U U R U I I A dB A dB A i i 40lg 20)(==4.4 某放大电路的幅频响应特性曲线如图4.1所示，试求电路的中频增益um A 、下限截止频率L f 、上限截止频率H f 和通频带BW f 。
f/Hz图4.1 习题4.4电路图dB dB A um 40)(= ∴100=um AHz f H 510= Hz f L 20=∴Hz f f f f H L H BW 510=≈-=4.5 设两输入信号为1i u =40mV ，2i u =20mV ，则差模电压id u 和共模电压ic u 为多少。
若电压的差模放大倍数为ud A =100，共模放大倍数为uc A =―0.5，则总输出电压o u 为多少，共模抑制比CMR K 是多少。
模拟电子技术_第四章 负反馈放大电路与基本运算电路
负反馈放大电路与基本运算电路的应用
例 4.1.1 判断电路是否存在反馈。是正反馈还是负反 馈？直反馈还是交流反馈？
C1
RS + us
– –
RB + + uid RE
–
+VCC
+ 输入 ui 回路
+
C2
输出 回路
+ RL uo
–
RE 介于输入输出回路，有反馈。 反馈使 uid 减小，为负反馈。 既有直流反馈，又有交流反馈。
第4章
负反馈放大电路与基本运算电路的应用
4.1.2 负反馈放大电路的基本类型 一、电压反馈和电流反馈 电压反馈 — 反馈信号取自输出电压的部分或全部。 判别法：使 uo = 0 (RL 短路)， 若反馈消失则为电压反馈。 io A RL uo RL uo A
F
电压 反馈
F
io
电流 反馈
电流反馈 — 反馈信号取自输出电流。 判别法：使 io = 0(RL 开路)， 若反馈消失则为电流反馈。
第4 章
负反馈放大电路与 基本运算电路的应用
4.1 负反馈放大电路的组成和基本类型 4.2 负反馈对放大电路性能的影响 4.3 负反馈放大电路应用中的几个问题 4.4 基本运算电路 4.5 集成运放应用电路的测试 第4章 小 结
第 4 章
负反馈放大电路与基本运算电路的应用
4.1 负反馈放大电路的组成和基本类型
第4章
负反馈放大电路与基本运算电路的应用
例 4.1.6
例 4.1.7
电流串联负反馈
RE — 引入本级电流串联负反馈； 引入级间电流并联负反馈。 规 律：
反馈信号与输入信号在不同节点为串 联反馈，在同一个节点为并联反馈。
模拟电子技术第四章习题解答概论
第四章习题解答题 4-1 在图P4－1是集成运放BG303偏置电路的示意图，已知V CC =V EE =15V ，偏置电阻R =1MΩ(需外接)。
设各三极管的β均足够大，试估算基准电流I REF 以及输入级放大管的电流I C1、I C2。
图 P4-14-1解：VT4、VT3、R 组成镜像电流源，流过R 的基准电流为CC EE BE REF 15150.7μA 29.3μA 1V V U I R +-+-===C3REF 1=21βI I =+，β足够大，所以C3REF =29.3μA I I ≈VT1、VT2为差分对管，则有C1C2=14.7μAI I ≈题 4-2 在图P4-2中，三极管的β＝100,r be ＝10.3kΩ，V CC =V EE =15V ，R c =36kΩ，R e =27Ω，R =2.7kΩ，R w =100Ω，R w 的滑动端处于中点，负载电阻R L =18kΩ,估算：① 静态工作点； ② 差模电压放大倍数； ③ 差模输入电阻。
4-2解：WBQ BEQ EQ e EE 0(2)2R I R U I R V ---+=- ① EE BEQ BQ 33W e 150.72.6μA 1002.710(1100)(22710)(1)(2R )22V U I A R R β--==≈⨯++⨯+⨯⨯+++CQ BQ 100 2.6μA 260μA 0.26μA I I β≈=⨯=≈[]CQ CC CQ C 150.2636V 5.64V U V I R =-=-⨯=(对地) 63BQ BQ C 0(2.610 2.710)V 7mV U I R -=-=-⨯⨯⨯≈-② L c d 3W be 18//36//221004010010(1)_ 2.710.3(1100)22R R A R R r ββ-=-=-⨯≈-⨯++++++⨯③ W id be 2[(1)]2(2.710.31010.05)k 36k 2RR R r β=+++=⨯++⨯Ω=Ω本题的意图是掌握长尾式差分放大电路的静态和动态分析方法。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第五章 线性集成电路的应用
练习题
一、填空题：
1. 一阶RC 高通电路截止频率决定于RC 电路 常数的倒数，在截止频率处输出信号比通带内输出信号小 dB 。
2. 共集电极、共基极放大电路的 频特性比共发射极放大电路的好。
3. 使用大功率集成功放时，为保证器件使用安全和性能正常，一般应按规定外接_____装置。
4. 应用集成功放组成功放电路时，若采用 电源供电，则输出构成OCL 电路；采用 电源供电，则输出构成OTL 电路。
5. 特征频率f T 越高，三极管的 频性能越好。
6. 一阶滤波电路阻带幅频特性以 /十倍频斜率衰减，二阶滤波电路则以 /十倍频斜率衰减。
阶数越 ，阻带幅频特性衰减的速度就越快，滤波电路的滤波性能就越好。
7. 某集成运放闭环应用时放大倍数为200，带宽为100kHz ，则该运放的单位增益带宽为 。
8. 某集成运放单位增益带宽为1MHz ，则当用于放大100kHz 信号时，放大倍数最高可达 倍。
9. 一阶RC 低通电路截止频率决定于RC 电路 常数的倒数，在截止频率处输出信号比通带内输出信号小 dB 。
10. 只允许某一频段的信号通过，而该频段之外的信号不能通过的电路，称为 滤波电路，某一频段的信号不能通过，而该频段之外的信号均能通过的电路，称为 滤波电路。
11. 低频信号能通过而高频信号不能通过的电路称为 滤波电路，高频信号能通过而低频信号不能通过的电路称为 滤波电路。
12. 阻容耦合放大电路的电压增益与频率有关，电压增益在低频区下降主要是由于 的作用，在高频区下降主要是由于 的作用。
13. 滤波器按其通过信号频率范围的不同，可以分为 滤波器、 滤波器、 滤波器、 滤波器和全通滤波器。
14. 当有用信号频率高于1kHz 时，为滤除低频信号，应采用截止频率为 的 通滤波电路。
15. 特征频率f T 即随着频率的升高，当β值下降到等于 时所对应的频率。
二、计算分析题
1. 某电路传输函数为71010.5f j U U A i o
u ＋==••• ，试分析：（1）求转折点频率；（2）求通带增益分贝值；（3）
画出其幅频特性渐近波特图；（4）此为 通电路。
2. 图示交流放大电路中，稳压管稳定电压为12V ，试求：（1）运放2、3、6脚的静态电位；（2）中频放大倍数、输入电阻、下限频率。
3.图示交流放大电路中，R F =10kΩ，R1=100Ω，C1=10μF，集成运放的单位增益带宽为1MH Z ，试：
（1）求中频增益分贝值、上限频率、下限频率和三分贝带宽；
（2）已知u i=10sin2000πt (mV) ，求u o的表达式。
4.图示交流放大电路中，R F =270kΩ，R1=R2=30kΩ，C1=0.1μF，集成运放的单位增益带宽为5MH Z ，试求该电路的中频放大倍数、输入电阻、上限频率、下限频率。
5.试判断下图所示各电路属于哪种类型（低通、高通、带通、带阻）的有源滤波电路，是几阶滤波电路。
（b）
（c）（d）
6.某电压放大器的理想波特图如图所示，试：（1）指出当输入100kHz正弦波时u0和u i的相位关系；（2）
求中频放大倍数A um值、下限频率f L、上限频率f H和三分贝带宽BW。
7.图示集成功放应用电路中，V CC=10V，试估算最大不失真输出功率P om ，指出电路中电容C3的主
要作用。
8. 电路如图所示，试画出...i o u U U A =
的幅频特性渐近波特图，求出截止频率及通带增益，并指出电路
名称。
9. 图示交流放大电路中，R F =100k Ω，R 1=2k Ω， C 1=1μF ，集成运放的单位增益带宽为10MH Z ，试求该电路的中频放大倍数、上限频率、下限频率和三分贝带宽。
10. 已知某集成运放741的开环带宽BW=7Hz ，开环差模增益A ud =2×105，转换速率S R =0.5V/μS 。
试求单位增益带宽BW G ；若闭环增益A uf =10，试求运放小信号最高工作频率f max ；若工作频率为20kHz ，试求集成运放最大不失真输出电压幅度U om
11. 试画出三极管的混合π型高频小信号等效电路，并指出电路中电容的含义。
12. 某电路传输函数为f
j U U A i o
u /10010.8-==••• ，试分析：（1）求转折点频率；（2）求通带增益分贝值；（3）画出其幅频特性渐近波特图；（4）此为 通电路。
