鸿业管网设计步骤
鸿业市政管线9.0设计操作流程教学文案
鸿业市政管线9.0设计操作流程鸿业市政管线9.0设计操作流程以下先是以雨水管为例，污水管相似，只是从另一个下拉菜单中选取1、定义道路中心线：先画出一条线段来→平面→定义道路中心线→选取线段→确定如果路不直，需要用多条中心线段2、定义道路桩号：平面→道路桩号→定义桩号→选取中心线→确定→选取基点→起始桩号0→图中箭头所示方向（如朝西）→减小S（增加不选）→桩号代号000/道路名称：XX大街→确认3、标注道路桩号：平面→道路桩号→自动标注桩号4、绘制道路：平面→道路绘制→简绘道路0.6→线转道路→点击中心线→确定5、布置管线：雨水→平面管线→自动布管按管长→管线号（自己定义如YL/YR）/二级钢筋混凝土管/管顶最小覆土0.7m/检查井形状：圆形/管道规格1000，坡度0.0008（千分之八）→确定→回车起始布管→输入桩号（如100）→输入起点检查井与桩号距离（如11.25）→输入管道起点布置方向→回车逐段布置→输入管道长度（如35）→输入管径（如800）→输入坡度（如0.0008）→回车继续逐段布置也可以选择z自动布置→输入管道长度（如35）→输入本次布管最大桩号（这个之前一定要算好，少写了米数的话会布不上，然后用交互布管也可以，多写的话应该会正好，如果多一点点的话，就用节点移动来修改，这个的做法见下面）如果用了自动布管，有一些管的节点位置不合适，需要进行节点移动修改雨水→管线整理→节点移动d→选择节点→线上移动x→选择拖动方向（只需向左向右任意一个方向点一下即可）→移动距离（如5）→退出即可6、管的末端设置出水口雨水→布置井类→排出口→八字形→选那条排出口管道→确定7、预埋管：（一般在工厂和十字路口处才会有，而且一般管的另一端不会有检查井）雨水→布预埋管→预埋管站点是否布置检查井n否→选择检查井→选择平行线x→选平行线（一般是路中心线）→再选择管道方向→输入预埋管长度→预埋管直径→预埋管坡度（注意这里是按千分数算的，就是输入2就是0.002）→井连接处标高（旁边的地形图上附近有标）→标注点（可输入可不输）8、井编号雨水→节点编号→主节点编号→选择起点井（最左边，虽然右边是上游，不过这个因图而论）→选择重点井（最右边）→输入起点编号1→如果设置成功的话井是应该会闪烁的（注意鼠标应该点到井沿上才算选中它）9、定沉泥井雨水→定沉泥井→隔一落底井y→起点是从第一个沉泥井开始→选择终点井→如果闪烁则设置成功10、标管径数据雨水→编辑标注→标线中管径→点要标的管径线即可（如果标高和坡度确定了以后，流向自然就确定了）11、线性标注CAD的标注→线性标注（主要是标注一些距离，如管道距离路缘石的距离）12、布雨水口雨水→布雨水口→边沟式双箅雨水口→手动选点布置z→用鼠标在图上选点，左键布上→在调整一下方向即可（注意雨水口的连接管方向要与水流相一致）雨水→接雨水口→回车自动连接→坡度0.01→管径300→选择要连接的雨水口和检查井→回车结束（路口处一个井布置两个雨水口）13、标注位置标注→测量坐标标注→点住一个点，拉过线来点中一个空白处即可14、标设计管内底标高先计算：由上游最初的井开始，例如32号井的设计路面标高为14.53m（地形图上附近的大约取一个值），管径600mm=0.6m，管厚加覆土厚度约为1m，则管道埋深初步设为1.6m，则设计管内底标高为14.53-1.6=12.93m。
(完整word版)鸿业市政管线9.0设计操作流程
鸿业市政管线9.0设计操作流程以下先是以雨水管为例，污水管相似，只是从另一个下拉菜单中选取1、定义道路中心线：先画出一条线段来→平面→定义道路中心线→选取线段→确定如果路不直，需要用多条中心线段2、定义道路桩号：平面→道路桩号→定义桩号→选取中心线→确定→选取基点→起始桩号0→图中箭头所示方向（如朝西）→减小S（增加不选）→桩号代号000/道路名称：XX大街→确认3、标注道路桩号：平面→道路桩号→自动标注桩号4、绘制道路：平面→道路绘制→简绘道路0.6→线转道路→点击中心线→确定5、布置管线：雨水→平面管线→自动布管按管长→管线号（自己定义如YL/YR）/二级钢筋混凝土管/管顶最小覆土0.7m/检查井形状：圆形/管道规格1000，坡度0.0008（千分之八）→确定→回车起始布管→输入桩号（如100）→输入起点检查井与桩号距离（如11.25）→输入管道起点布置方向→回车逐段布置→输入管道长度（如35）→输入管径（如800）→输入坡度（如0.0008）→回车继续逐段布置也可以选择z自动布置→输入管道长度（如35）→输入本次布管最大桩号（这个之前一定要算好，少写了米数的话会布不上，然后用交互布管也可以，多写的话应该会正好，如果多一点点的话，就用节点移动来修改，这个的做法见下面）如果用了自动布管，有一些管的节点位置不合适，需要进行节点移动修改雨水→管线整理→节点移动d→选择节点→线上移动x→选择拖动方向（只需向左向右任意一个方向点一下即可）→移动距离（如5）→退出即可6、管的末端设置出水口雨水→布置井类→排出口→八字形→选那条排出口管道→确定7、预埋管：（一般在工厂和十字路口处才会有，而且一般管的另一端不会有检查井）雨水→布预埋管→预埋管站点是否布置检查井n否→选择检查井→选择平行线x→选平行线（一般是路中心线）→再选择管道方向→输入预埋管长度→预埋管直径→预埋管坡度（注意这里是按千分数算的，就是输入2就是0.002）→井连接处标高（旁边的地形图上附近有标）→标注点（可输入可不输）8、井编号雨水→节点编号→主节点编号→选择起点井（最左边，虽然右边是上游，不过这个因图而论）→选择重点井（最右边）→输入起点编号1→如果设置成功的话井是应该会闪烁的（注意鼠标应该点到井沿上才算选中它）9、定沉泥井雨水→定沉泥井→隔一落底井y→起点是从第一个沉泥井开始→选择终点井→如果闪烁则设置成功10、标管径数据雨水→编辑标注→标线中管径→点要标的管径线即可（如果标高和坡度确定了以后，流向自然就确定了）11、线性标注CAD的标注→线性标注（主要是标注一些距离，如管道距离路缘石的距离）12、布雨水口雨水→布雨水口→边沟式双箅雨水口→手动选点布置z→用鼠标在图上选点，左键布上→在调整一下方向即可（注意雨水口的连接管方向要与水流相一致）雨水→接雨水口→回车自动连接→坡度0.01→管径300→选择要连接的雨水口和检查井→回车结束（路口处一个井布置两个雨水口）13、标注位置标注→测量坐标标注→点住一个点，拉过线来点中一个空白处即可14、标设计管内底标高先计算：由上游最初的井开始，例如32号井的设计路面标高为14.53m（地形图上附近的大约取一个值），管径600mm=0.6m，管厚加覆土厚度约为1m，则管道埋深初步设为1.6m，则设计管内底标高为14.53-1.6=12.93m。
鸿业软件计算管网平差教程PPT精品文档
3
图片详解
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
鸿业软件解环状管网平差计算
解课本55页最下面的例题
1
步骤
1． 设置－出图比例20000，设置－文字大小－2.0
2． 设置一个tempt（图名，可随便定）图层，颜色为紫色，线
宽为0.3（这些可以随便定，主要为了确定给水管道位置，但这个步
骤最好有）
3． 在这个图层上画出课本中的框框，。
4． 给水－交互布管－新建工程名（名称随意）－确定－管代号
•
4-1 150 400.0 6.817 0.357 1.466 0.587
•
4-7 150 350.0 5.304 0.278 0.922 0.323
•
5-4 250 700.0 32.604 0.619 2.269 1.588
•
5-2 150 400.0 2.441 0.128 0.219 0.088
•
11 8.687 0.000 29.684 29.684
34
• 三、管道参数
• 管道编号 管径(mm) 管长(m) 流量(L/s) 流速(m/s) 千米损失(m) 管道损失(m)
•
2-1 150 760.0 9.569 0.501 2.746 2.087

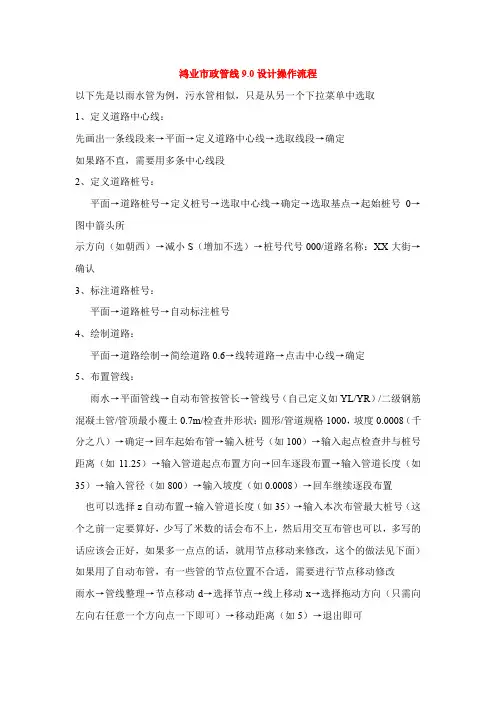

【良心出品】鸿业市政管线9.0设计操作流程
鸿业市政管线9.0设计操作流程以下先是以雨水管为例，污水管相似，只是从另一个下拉菜单中选取1、定义道路中心线：先画出一条线段来→平面→定义道路中心线→选取线段→确定如果路不直，需要用多条中心线段2、定义道路桩号：平面→道路桩号→定义桩号→选取中心线→确定→选取基点→起始桩号0→图中箭头所示方向（如朝西）→减小S（增加不选）→桩号代号000/道路名称：XX大街→确认3、标注道路桩号：平面→道路桩号→自动标注桩号4、绘制道路：平面→道路绘制→简绘道路0.6→线转道路→点击中心线→确定5、布置管线：雨水→平面管线→自动布管按管长→管线号（自己定义如YL/YR）/二级钢筋混凝土管/管顶最小覆土0.7m/检查井形状：圆形/管道规格1000，坡度0.0008（千分之八）→确定→回车起始布管→输入桩号（如100）→输入起点检查井与桩号距离（如11.25）→输入管道起点布置方向→回车逐段布置→输入管道长度（如35）→输入管径（如800）→输入坡度（如0.0008）→回车继续逐段布置也可以选择z自动布置→输入管道长度（如35）→输入本次布管最大桩号（这个之前一定要算好，少写了米数的话会布不上，然后用交互布管也可以，多写的话应该会正好，如果多一点点的话，就用节点移动来修改，这个的做法见下面）如果用了自动布管，有一些管的节点位置不合适，需要进行节点移动修改雨水→管线整理→节点移动d→选择节点→线上移动x→选择拖动方向（只需向左向右任意一个方向点一下即可）→移动距离（如5）→退出即可6、管的末端设置出水口雨水→布置井类→排出口→八字形→选那条排出口管道→确定7、预埋管：（一般在工厂和十字路口处才会有，而且一般管的另一端不会有检查井）雨水→布预埋管→预埋管站点是否布置检查井n否→选择检查井→选择平行线x→选平行线（一般是路中心线）→再选择管道方向→输入预埋管长度→预埋管直径→预埋管坡度（注意这里是按千分数算的，就是输入2就是0.002）→井连接处标高（旁边的地形图上附近有标）→标注点（可输入可不输）8、井编号雨水→节点编号→主节点编号→选择起点井（最左边，虽然右边是上游，不过这个因图而论）→选择重点井（最右边）→输入起点编号1→如果设置成功的话井是应该会闪烁的（注意鼠标应该点到井沿上才算选中它）9、定沉泥井雨水→定沉泥井→隔一落底井y→起点是从第一个沉泥井开始→选择终点井→如果闪烁则设置成功10、标管径数据雨水→编辑标注→标线中管径→点要标的管径线即可（如果标高和坡度确定了以后，流向自然就确定了）11、线性标注CAD的标注→线性标注（主要是标注一些距离，如管道距离路缘石的距离）12、布雨水口雨水→布雨水口→边沟式双箅雨水口→手动选点布置z→用鼠标在图上选点，左键布上→在调整一下方向即可（注意雨水口的连接管方向要与水流相一致）雨水→接雨水口→回车自动连接→坡度0.01→管径300→选择要连接的雨水口和检查井→回车结束（路口处一个井布置两个雨水口）13、标注位置标注→测量坐标标注→点住一个点，拉过线来点中一个空白处即可14、标设计管内底标高先计算：由上游最初的井开始，例如32号井的设计路面标高为14.53m（地形图上附近的大约取一个值），管径600mm=0.6m，管厚加覆土厚度约为1m，则管道埋深初步设为1.6m，则设计管内底标高为14.53-1.6=12.93m。
完整word版鸿业市政管线90设计操作流程
鸿业市政管线9.0设计操作流程以下先是以雨水管为例，污水管相似，只是从另一个下拉菜单中选取1、定义道路中心线：先画出一条线段来→平面→定义道路中心线→选取线段→确定如果路不直，需要用多条中心线段2、定义道路桩号：平面→道路桩号→定义桩号→选取中心线→确定→选取基点→起始桩号0→图中箭头所示方向（如朝西）→减小S（增加不选）→桩号代号000/道路名称：XX大街→确认3、标注道路桩号：平面→道路桩号→自动标注桩号4、绘制道路：平面→道路绘制→简绘道路0.6→线转道路→点击中心线→确定5、布置管线：雨水→平面管线→自动布管按管长→管线号（自己定义如YL/YR）/二级钢筋混凝土管/管顶最小覆土0.7m/检查井形状：圆形/管道规格1000，坡度0.0008（千分之八）→确定→回车起始布管→输入桩号（如100）→输入起点检查井与桩号距离（如11.25）→输入管道起点布置方向→回车逐段布置→输入管道长度（如35）→输入管径（如800）→输入坡度（如0.0008）→回车继续逐段布置也可以选择z自动布置→输入管道长度（如35）→输入本次布管最大桩号（这个之前一定要算好，少写了米数的话会布不上，然后用交互布管也可以，多写的话应该会正好，如果多一点点的话，就用节点移动来修改，这个的做法见下面）如果用了自动布管，有一些管的节点位置不合适，需要进行节点移动修改雨水→管线整理→节点移动d→选择节点→线上移动x→选择拖动方向（只需向）→退出即可5左向右任意一个方向点一下即可）→移动距离（如．6、管的末端设置出水口雨水→布置井类→排出口→八字形→选那条排出口管道→确定7、预埋管：（一般在工厂和十字路口处才会有，而且一般管的另一端不会有检查井）雨水→布预埋管→预埋管站点是否布置检查井n否→选择检查井→选择平行线x→选平行线（一般是路中心线）→再选择管道方向→输入预埋管长度→预埋管直径→预埋管坡度（注意这里是按千分数算的，就是输入2就是0.002）→井连接处标高（旁边的地形图上附近有标）→标注点（可输入可不输）8、井编号雨水→节点编号→主节点编号→选择起点井（最左边，虽然右边是上游，不过这个因图而论）→选择重点井（最右边）→输入起点编号1→如果设置成功的话井是应该会闪烁的（注意鼠标应该点到井沿上才算选中它）9、定沉泥井雨水→定沉泥井→隔一落底井y→起点是从第一个沉泥井开始→选择终点井→如果闪烁则设置成功10、标管径数据雨水→编辑标注→标线中管径→点要标的管径线即可（如果标高和坡度确定了以后，流向自然就确定了）11、线性标注CAD的标注→线性标注（主要是标注一些距离，如管道距离路缘石的距离）12、布雨水口雨水→布雨水口→边沟式双箅雨水口→手动选点布置z→用鼠标在图上选点，左键布上→在调整一下方向即可（注意雨水口的连接管方向要与水流相一致）雨水→接雨水口→回车自动连接→坡度0.01→管径300→选择要连接的雨水口和检查井→回车结束（路口处一个井布置两个雨水口）、标注位置13．标注→测量坐标标注→点住一个点，拉过线来点中一个空白处即可14、标设计管内底标高先计算：由上游最初的井开始，例如32号井的设计路面标高为14.53m（地形图上附近的大约取一个值），管径600mm=0.6m，管厚加覆土厚度约为1m，则管道埋深初步设为1.6m，则设计管内底标高为14.53-1.6=12.93m。
市政道路鸿业软件操作步骤
鸿业市政道路软件设计简单操作流程如下：
1、新建数据文件夹：设置→新建工程
2、地形处理：选中所有地形设置为8号色→地形→自然标高离散点→文本定义（或属性块定义）→选中→离散其中一个表示标高的数字+all →标高数字转化。
3、平面设计：先绘制好倒线（定线），再进行平曲线设计→导线法线型设计→基本型缓和曲线设计。
步骤：①动态设计→缓和段：LS 控制方式：R+LSR；②基本参数→输入转角半径R，缓和曲线长LS →桩号→定义桩号（选择需要转化的中心线，点取桩号定义基点，输入起点桩号，选择方向，输入桩号代号）→线转道路：（选择需要转化的中心线，板块类型，输入道路名称）→平面曲线数据导入导出。
4、道路纵断设计：地形图上提取自然标高→定义拉破参考点→纵断面设计：【选择纵断设计前提数据文件→应用→绘制草图→关联参考点或固定坡度或固定坡长还有自由拉破→点击动态拉破（使用自由拉破方式进行动态拉破，在黄色的设计线上点去拉破点，自由拖动进行设计→点击竖曲线设计或直接输入半径进行精确控制；绿色括号表示竖曲线范围，桩号表示平曲线特殊桩的位置）保存！】→纵断面绘制。
5、道路横断面设计：地形图上提取自然标高→标准土方端木定义→边坡参数定义（保存文件）→平立面绘制→横断面计算绘图→计算。
6、生成相关数据表格：表格→平曲线表→竖曲线表→土方计算表。
7、处理相关字体：大小和字体样式处理（一般为宋体）。
8、套图框：采用外部参照套图框。
鸿业管线设计简易步骤
第一步：设置-工程名
第二步：设置-出图比例（1000）
第三步：设置-文字大小（）
第四步：平面-定义道路中心线（如果道路中心线是多段线，输入pe-M-选择所有的线-J-回车）第5步：平面-道路桩号-定义道路桩号
第6步：平面-标高文件转换
第7步：文件转自然-选中dmx文本-转换成bgz
第8步：文件转设计-选中zdm文本-转换成bgs
第9步：雨水-平面管线-自动布管按桩号-回车起始布管-输入桩号（在桩号范围内）-起点检查井雨桩号线距离（数字）-布置方向（路左侧或者右侧）-自动布置-桩号长度（一般是40m）-可以输入终点桩号（也可以直接点终点桩号）
第10步：雨水-节点编号-主节点编号
第11步：雨水-布雨水口-选一种型号-输入J-选检查井-点选路边线-回车
第12步：雨水-定义管径
第13步：雨水-定义坡度
第14步：雨水-定井地面标高-回车按路标高计算-选择BGS文件-输入h-输入标高差（高为正，低为负）
第15步：雨水-定井自然标高-安自然标高计算-选择bgz文件-回车
第16步：雨水-定义管高坡度-当地最大冻土深度-根据管坡-选择起点井（水流方向的起点）-选择终点井（水流方向的终点）-输入起点或者终点管标高（可以根据检查井地面标高减去埋深）。
鸿业市政道路设计软件使用步骤 (1)
鸿业市政道路设计软件使用步骤一、新建工程打开“设置”，选“新建工程”，在对话框中输入工程名(比如ddd)，然后确定，左侧界面出现一个ddd名工程的文件夹,下含有图形文件、纵断面自然标高文件、纵断面设计标高文件、横断面自然标高文、超高文件等的文件目录。
二、平面设计（自动选线）画线导线法设计（基本型缓和曲线) （如果出现所选直线不在同一平面，按Ctrl+1后选中直线，修改直线特性中所有Z坐标为0，再按Ctrl+1退出特性编辑即可）中心线定义（回车，框选，回车，线变黄）桩号定义（框选，中线成红线）自动标注桩号（如果出现桩号不显示数字，单机左上方设置—综合设置—全局文字样式设置，修改SHX字体为txt.shx，大字体为hztxt.shx,单击确定即可）修改道路信息线转道路定义主桩号，动裁图（模型，）超高加宽设计出一个对话框选单弯道设计出一个超高加宽设置表对话框，里面有设计路线的所有弯道，可进行各弯道的超高方式、超高渐变率、加宽发生、缓和段长度等设置，还可进行规范查询确定上述各值，最后保存。
三、地形（地形标高处理，如输入纵断和横断高程可不用此项）自然标高离散点文本定义按下对话栏指示：任选图中一高程点框选整个图幅四、横断面设计标准土方断面定义边坡定义地形图提取自然标高横断面出图设置或标准土方断面边坡定义逐桩输入自然标高（下面对话框出现，选择已定义桩号的道路中线，选择后出现一个横断面数据编辑器的页面，在里面可输入各桩号的平距和高程，可选择绝对高程、相对中桩高程或相对前点高程，输入时如点数不够，可回车加点。
）横断面出图设置五、纵断面设计由横断面文件转换自然标高纵断面设计或由纵断交互输入自然标高纵断面设计点纵断面设计出现在屏幕上方一个“纵断面设计”的对话菜单，可进行绘制草图、动态拉坡、竖曲线设计、存盘等设计内容。
六、回到横断面设计横断面计算绘图出现在屏幕中间一个“横断面计算绘图”的对话菜单，可进行出图设置、计算、绘图等设计内容。
鸿业管网教程
如果你是8.0，可以这样：1、布置平面管道2、定井地面标高3、按照坡度自动定义管道标高按照这样的步骤把雨污水管道标高总初步定义出来4、绘制优先级高的管道纵断面图，纵断面动态调整，满意后返回平面图5、绘制优先级次之管道的纵断面图，纵断面动态调整，满意后返回平面图6、最后绘制压力管道的纵断面图，纵断面动态设计，然后返回平面最后用自动分幅出图方式（工具中的自动断面图）绘制分幅断面图一、软件安装以后，双击图标以后出现提示“创建套接字错误！”，不能进入软件怎么办？这种情况一般是由于Tcp/ip协议没有正确配置引起的，例如：没有安装Tcp/ip协议、IP地址设置和子网掩码设置错误等等，请联系贵单位的网络管理人员，重新配置TCP/IP协议，或者简单的删除TCP/IP协议后重新安装。
二、双击软件图标，没有任何出错提示却进入了CAD而不是市政管线软件怎么办？这种情况一般是由CAD的安装目录下或CAD的SUPPORT目录下有acad.lsp这个文件引起的。
这个文件可能是单位里有自己开发的程序，使自己单位人员编写的，也有可能是CAD病毒程序。
判断是不是CAD 病毒程序的标准：检查acad.lsp所在目录下是否有acadapp.lsp，如果有，基本上可以肯定是CAD病毒程序。
遇到CAD病毒程序时的处理办法：使用windows的查找功能在整个机器上查找acad.lsp和acadapp.lsp，把查找到的文件全部删除掉即可。
如果acad.lsp使自己单位的人员编写的，可以让编写该程序的人员把这个文件中的内容添加到软件子目录sys下的acad2000.lsp中，然后，删除acad.lsp即可。
也可以把自己单位编写的程序提供给我们，由我们把它们和我们的软件整合到一块。
三、利用测绘单位提供的地形图，进入软件后不能设置工程名怎么办？这种情况一般是由于在本机上找不到地形图中使用的“形”文件（*.shp和*.shx）引起的，找不到的这种形文件还不能用一般的shx文件替换。
鸿业软件计算管网平差教程
•
3、部损失系数：1.05
• 二、节点参数
•
节点编号 流量(L/s) 地面标高(m) 节点水压(m) 自
由水头(m)
•
1
16.386 0.000 24.000 24.000
•
2
28.393 0.000 26.087 26.087
•
3
17.657 0.000 28.347 28.347
•
4
20.482 0.000 24.587 24.587
•
4-1 150 400.0 6.817 0.357 1.466 0.587
•
4-7 150 350.0 5.304 0.278 0.922 0.323
•
5-4 250 700.0 32.604 0.619 2.269 1.588
•
5-2 150 400.0 2.441 0.128 0.219 0.088
鸿业软件解环状管网平差计算解课本55页最下面的例题步骤设置一个tempt图名可随便定图层颜色为紫色线宽为03这些可以随便定主要为了确定给水管道位置但这个步骤最好有给水交互布管新建工程名名称随意确定管代号输j选球墨铸铁管确定用鼠标点击节点布置管线顺序可随意布完一个环用回车键布其余管段
鸿业软件计算管网平差教程
7． 给水－编辑标注－查询－用鼠标点选节点，修改节点编号， 输入地面标高。或者采用工具－编辑查询。 8． 平差－定义管长－点击管段J10－J11，J11－J1，输205 （这是为了使输水管总长为410） 9． 平差－定节点流量－定管供水类型 10． 平差－定节点流量－定集中流量－输入求得的水源流量，前 面加负号 11． 平差－定节点流量－按管长分配流量－输H 12． 平差－定义管径－定义管线直径。 13． 平差－选择反算水源压力，自由水头24，计算公式：海曾威 廉，计算温度：20，管道局部损失系数：1.05,球墨铸铁管。点击图 面提取，全选图形，回车，输入h，回车，点击节点参数，在控制 水压下面，第10个节点处输入根据泵的特性曲线方程求得的水压。 点击计算。赋回图面，编写计算书。 14． 平差－管段标注－输s，回车，再回车 15． 平差－节点标注－输s，回车，再回车 16． 平差－管标注图例，平差－井标注图
鸿业市政管线雨水设计流程
鸿业市政管线雨污水设计流程1 设计准备 (2)1.1 全局设置 (2)2 雨污水管线设计 (4)2.1 总体设计流程 (4)2.2 平面管道布置的方法 (4)2.3 布置井类定义检查井（节点）标高 (7)2.3.1 布置井类 (7)2.3.2 定义检查井（节点）标高 (13)2.4 定义（计算）管道规格，标高 (15)2.4.1 定义规格和标高 (16)2.4.2 计算获得规格和标高 (21)2.5 汇总输出成果 (25)1 设计准备设计的准备主要包括三个方面：1)全局的设置，包括设置工程名，出图比例，文字大小，标高方式，标注参考方向，标注小数位功能。
2)单位出图标准（不是每个工程都需要设置），包括图框样式设置，命令管理，管线标注，默认参数，管道规格，纵断表头，纵断标注，图纸目录，表类设置，井表设置功能。
1.1 全局设置首先来了解全局设置内容。
因为引入了工程的概念，所以每个工程在设计之前都需要首先设置“工程名”，设置的主要目的是为了工程设计方便，每一个工程名就是一个目录，所有和该工程有关的中间结果存放在该目录中，子目录的名字为：输入工程名＋“.prz”▲提示：所有工程都是以文件夹的形式默认保存在HySzGxWork中，路径可以自己修改。
▲提示：可以通过选择或输入出图比例一次把工程名和出图比例同时设定。
“出图比例”的设置在平面设计中是一个非常重要的方面，它影响图面上的标注和图块插入的大小，如果由程序直接进行的标注和图块插入，均已考虑了出图时的放大或缩小比例。
如果设计人员自己用text或insert命令，一定要考虑出图比例的影响。
▲提示：在市政管线软件中，不论出图比例是多少，在平面设计时，图形中一个绘图单位始终表示1m，如果不是这种情况，需要对图面进行缩放，方法如下：1.如果条件图是dwg文件，则直接用open命令打开；如果条件图是图像文件，则用image命令把它插入到图形中；2.找出其中已知距离的两个点，假定图面上表示的距离为L1(米)；3.用AUTOCAD的distance命令测量这两点间的距离，假使为L2；4.再用scale命令，选择条件图所有的内容，以条件图中心位置为基准点，输入放缩比例为：L1/L2。
鸿业软件计算管网平差教程
上点击－输入节点其始编号1，然后回车，全部按主结点编号，回
车，全部自动编号，回车，如果出现有些节点未标注，是否自动标
注，输Y，回车。（节点编号与所要求的不一致没关系，在下一步
中更改）
精品
7． 给水－编辑标注－查询－用鼠标点选节点，修改节点编号， 输入地面标高。或者采用工具－编辑查询。 8． 平差－定义管长－点击管段J10－J11，J11－J1，输205（这是 为了使输水管总长为410） 9． 平差－定节点流量－定管供水类型 10． 平差－定节点流量－定集中流量－输入求得的水源流量，前 面加负号 11． 平差－定节点流量－按管长分配流量－输H 12． 平差－定义管径－定义管线直径。 13． 平差－选择反算水源压力，自由水头24，计算公式：海曾威 廉，计算温度：20，管道局部损失系数：1.05,球墨铸铁管。点击图 面提取，全选图形，回车，输入h，回车，点击节点参数，在控制 水压下面，第10个节点处输入根据泵的特性曲线方程求得的水压。 点击计算。赋回图面，编写计算书。 14． 平差－管段标注－输s，回车，再回车 15． 平差－节点标注－输s，回车，再回车 16． 平差－管标注图例，平差－井标注图
•
5-4 250 700.0 32.604 0.619 2.269 1.588
•
5-2 150 400.0 2.441 0.128 0.219 0.088
•
6-5 300 850.0 68.028 0.896 3.642 3.096
•
6-3 300 400.0 53.178 0.700 2.309 0.924
（输J），选球墨铸铁管－确定－用鼠标点击节点布置管线，顺序可
随意，布完一个环用回车键布其余管段。6和10节点间有两条管线
初学者鸿业市政道路设计操作步骤
初学者鸿业市政道路设计操作步骤鸿业市政道路设计是一个系统性工程，需要经过一系列的操作步骤来完成。
下面将详细介绍鸿业市政道路设计的操作步骤，以供初学者参考。
第一步：收集资料在进行鸿业市政道路设计之前，首先需要收集相关的资料。
包括道路规划图、土地利用规划图、交通流量统计数据、地形数据、岩土力学性质的测试数据等等。
这些资料对于设计工作的进行是非常重要的。
第二步：确定设计目标在进行道路设计之前，需要明确设计的目标和要求。
例如，道路的功能定位、通行能力、安全性、美观性等等。
根据不同的设计目标和要求，将会影响到后续设计的各个环节。
第三步：确定道路布局根据收集的资料和设计目标，开始进行道路的布局设计。
首先需要确定道路的纵断面，即道路的纵向坡度和弯曲半径。
然后确定道路的横断面，包括车行道、人行道、自行车道、绿化带等等。
在进行布局设计时，需要考虑到道路的功能和通行能力，并且要充分考虑交通安全性。
第四步：进行交通流分析在道路设计中，交通流分析是一个非常关键的环节。
通过对道路上的交通流进行分析，可以确定车流量的大小、车速、交通流模式等等。
这对于道路的横断面设计、信号控制设计以及交通安全设施的设置都具有重要的指导意义。
第五步：制定设计方案根据交通流分析的结果和设计目标，开始制定道路的设计方案。
设计方案包括道路纵断面和横断面的具体参数，例如车行道宽度、人行道宽度、自行车道宽度、绿化带宽度等等。
在制定设计方案时，需要充分参考相关的设计规范和标准，以保证设计的合理性和安全性。
第六步：进行道路设计在进行道路设计之前，需要进行地形分析和土壤力学分析。
通过地形分析，可以确定道路的纵断面和横断面。
通过土壤力学分析，可以确定道路的地基承载力和排水条件。
基于地形分析和土壤力学分析的结果，开始进行道路的工程量计算和排水设计等等。
第七步：进行评估和优化在进行道路设计之后，需要对设计进行评估和优化。
评估的内容包括道路的通行能力、交通安全性、环境影响等等。
鸿业管网设计步骤
第四章污水管网设计一、布污水管点取“布置管线”菜单项，首先提示输入管代号。
如果是第一次绘制制定类型污水管线，程序还提示输入管线起点端最小覆土深度（单位为米）和管代号。
功能和方法与布给水管相同。
当用鼠标点取“交互布管”菜单项时，出现如下图3-1对话框：图3-1管代号是用来区分某一区域或某一道路上的管线的，包括用来统计管材、标注、管线等等。
输入要设计给水管的代号后，再选择该管所用管材，点取“确认”按钮。
命令行提示：参考线P/参考点D/已有管线L/坐标Z/管线起点：1 参考线定位P：输入“P”选择参考线定位，提示：选择参考线：提示：输入起点与参考线的距离（m）：提示：定管线起点：用鼠标在屏幕上定义管线起始位置，程序即由选择点向参考线引垂线并由垂点向选择点一侧换算所输入距离，得到管线起点。
2 参考点定位D：当输入“D”选择参考点定位时，出现提示：选择参考点（交叉点int/线终点end/线中点mid/园中心（en））：可以直接点取参考点或输入提示的字母辅助选择参考点。
提示：输入距离参考点横向距离（m）：提示：输入距离参考点竖向距离（m）：注意：以上两个距离为沿坐标网格横向和竖向的距离。
3 已有管线上L：当输入“L”选择已有管线上定位，提示：选择管线：提示：相对尺寸定位D/靠近选择点端点E/<回车取选择点>：（1）相对尺寸定位D：选择“D”时，提示用户输入管线起点距所选管线较近端点的距离，其单位为米，然后程序取得起点。
（2）靠近选择点端点E：当输入“E”时，将把所选管线距选择点较近一端作为管线起点。
（3）回车取参考点：当直接回车时，选择管线的点作为管线起点。
4 坐标定位Z：当输入“Z”选择坐标定位，提示：输入横向坐标（m）：提示：输入竖向坐标（m）：5 管线起点：用鼠标直接在屏幕上点取起点。
确定管线起点后，提示：回退U/参考点D/方向和距离F/管线上L/坐标Z/到点：（1）方向和距离定位F：输入“F”选择方向和距离定位时，出现提示：选择方向：可以移动鼠标动态观看由起点到出动态线的方向，在所需方向时按鼠标点取键。
鸿业步骤
1.设置——设工程名2.设置——出图比例3.设置——纵断表头，把你需要的格式设置进去，下次就不用这步儿了4.平面——定义道路中心线。
这个中心线如果道路也做，那我们就是要用他们的，因为也就是一个工程了，当然就是一条中线，相同的桩号。
如果不新建道路，那我们就可以自己大概定一条中线，自己作主了。
5。
平面——道路桩号——定义桩号,桩号标注设置，自动标注桩号6。
平面——桩号和标高文件关联，这个标高指的是道路设计标高，我们就把道路给的标高文件关联上就可以了，不过你们道路的人员都是手工做的就不会有这个文件了，那我们下面会说自己做文件的方法的。
7。
平面——自然地面标高文件，这个文件由于你们没有道路提供文件我们遇到这种情况就自己做了，长也是自己输，选逐桩输入，输完选存入文件，下次再做工程就可以直接用记事本格式打开改数据就可以了。
如果道路也新建，可是你们的道路人员没有用软件，那我们就动手做，也是用这个命令，同样就是自己输桩号和他们道路纵断上的设计路面标高。
完了后存后的文件同样是自然地面标高的文件格式，文件名是*.bgz格式，如下(0.00 23.890)(20.00 23.675)(40.00 23.570)(60.00 23.511)(80.00 23.468)(100.00 23.523)(120.00 23.508)(140.00 23.448)(160.00 23.293)(169.00 23.538)(180.00 23.241)(200.00 23.194)(220.00 23.213)(240.00 23.248)(260.00 23.300)(280.00 23.288)(300.00 23.447)之后用下面的自然转设计转成设计地面标高的，文件名*.bgs格式如下(0.0 23.89 0.0)(20.0 23.675 0.0)(40.0 23.57 0.0)(60.0 23.511 0.0)(80.0 23.468 0.0)(100.0 23.523 0.0)(120.0 23.508 0.0)(140.0 23.448 0.0)(160.0 23.293 0.0)(169.0 23.538 0.0)(180.0 23.241 0.0)(200.0 23.194 0.0)(220.0 23.213 0.0)(240.0 23.248 0.0)(260.0 23.3 0.0)(280.0 23.288 0.0)(300.0 23.447 0.0)有个这个设计地面标高文件，我们用上面的桩号和标高文件关联工具把文件关联上。
鸿业管线绘图工作步骤总结
一、设计前的准备工作：1. 新建图纸：采用（不用）新建图纸模型，参照地形图DXF。
（确认图中一个绘图单位代表1m，否则用scale命令进行缩放。
）2. 设置：工程名、出图比例、文字大小、文字字型。
3. 调整坐标：【平面→坐标网格→两点定坐标】利用两个已知工程坐标点，使其计算机坐标点与之对应。
（注意：x坐标代表纵坐标，y坐标代表横坐标。
）4. 道路中心线：【平面→路边线生成中心线→断中心线】或【平面→定义道路中间线→断中心线】。
（断中心线是软件操作说明推荐操作）5. 道路桩号标注：【平面→道路桩号→桩号标注设置→定义桩号→自动生成道路桩号】（注意：当进行桩号标注设置时，若CAD崩溃，重启电脑。
）6. 道路中心设计标高：由道路专业提供或者由道路纵断面图获取，保存为.bgs 文件。
（道路设计标高文件中桩号范围要大于等于实际道路桩号范围）二、给水管线设计（鸿业管线软件绘制）1. 给水管布置：【偏移路边线→给水→定义给水管】。
有支管的，同理绘制。
一般间隔120-150m可预留支管。
2. 节点编号：对主管上的给水节点进行编号【给水→节点编号→主节点编号】。
3. 布置井类：【给水→布置井类】根据道路纵断面图，按需添加阀门井、消火栓、排气井、排泥井等。
（阀门井：始终点、分叉处；消火栓：间距不大于120m，距路边不大于2m；排气井：管线最高处；排泥井：管线最低处。
）4. 井类编号：【给水→节点编号→主节点编号】选择包含井类的管段，输入新编号。
（注意后续软件提示选择。
）5. 定井地面标高：【给水→定井地面标高】框选给水管道，根据软件提示完成设置。
其中高差Δ由计算确定，也可忽略。
6. 定管径：【给水→定义管径】，管径由计算确定，或根据规划、经验等。
7. 定埋深：【给水→定管埋深】，根据规划确定管道埋深和覆土等。
8. 节点和管道标注：【标注（给）→标线中管径/标注井管】。
9. 生成管道纵断面：【给断面→选择断面】，生成断面图。
最新鸿业管线7.0新手使用手册(以雨水为例)
鸿业管线7.0新手使用手册(以雨水为例)
如有侵权请联系网站删除，仅供学习交流
鸿业管线7.0新手使用手册（以雨水为例）
一、设置工程名称（设置—设工程名）
二、设置出图比例（设置—出图比例）
三、定义道路中心线（平面—定义道路中心线）
四、定义桩号（平面—道路桩号—定义桩号）
五、标注道路桩号（平面—道路桩号—自动标注桩号）
六、转换纬地数据—DMX文件（平面—文件转自然—选择文件）
七、转换纬地数据—ZDM文件（平面—文件转设计—选择文件）
八、布管（雨水—平面管线—交互布管）
九、布雨水口（雨水—布雨水口）
十、接雨水口（雨水—接雨水口）
十一、节点编号（雨水—节点编号—主节点编号）
十二、标注节点（雨水—编辑标注—标井编号）
十三、设置管径（雨水—定义管径）
十四、计算控制点标高
十五、输入控制点标高（雨水—定义管高-坡度）
十六、出纵断面图（工具—雨水新版纵断截图—道路桩号断面截图）十七、出平面图（工具—自动裁图—平面自动裁图（布局方式））
仅供学习交流。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
鸿业管网设计步骤第四章污水管网设计一、布污水管点取“布置管线”菜单项，首先提示输入管代号。
如果是第一次绘制制定类型污水管线，程序还提示输入管线起点端最小覆土深度（单位为米）和管代号。
功能和方法与布给水管相同。
当用鼠标点取“交互布管”菜单项时，出现如下图3-1对话框：图3-1管代号是用来区分某一区域或某一道路上的管线的，包括用来统计管材、标注、管线等等。
输入要设计给水管的代号后，再选择该管所用管材，点取“确认”按钮。
命令行提示：参考线P/参考点D/已有管线L/坐标Z/管线起点：1 参考线定位P：输入“P”选择参考线定位，提示：选择参考线：提示：输入起点与参考线的距离（m）：提示：定管线起点：用鼠标在屏幕上定义管线起始位置，程序即由选择点向参考线引垂线并由垂点向选择点一侧换算所输入距离，得到管线起点。
2 参考点定位D：当输入“D”选择参考点定位时，出现提示：选择参考点（交叉点int/线终点end/线中点mid/园中心（en））：可以直接点取参考点或输入提示的字母辅助选择参考点。
提示：输入距离参考点横向距离（m）：提示：输入距离参考点竖向距离（m）：注意：以上两个距离为沿坐标网格横向和竖向的距离。
3 已有管线上L：当输入“L”选择已有管线上定位，提示：选择管线：提示：相对尺寸定位D/靠近选择点端点E/<回车取选择点>：（1）相对尺寸定位D：选择“D”时，提示用户输入管线起点距所选管线较近端点的距离，其单位为米，然后程序取得起点。
（2）靠近选择点端点E：当输入“E”时，将把所选管线距选择点较近一端作为管线起点。
（3）回车取参考点：当直接回车时，选择管线的点作为管线起点。
4 坐标定位Z：当输入“Z”选择坐标定位，提示：输入横向坐标（m）：提示：输入竖向坐标（m）：5 管线起点：用鼠标直接在屏幕上点取起点。
确定管线起点后，提示：回退U/参考点D/方向和距离F/管线上L/坐标Z/到点：（1）方向和距离定位F：输入“F”选择方向和距离定位时，出现提示：选择方向：可以移动鼠标动态观看由起点到出动态线的方向，在所需方向时按鼠标点取键。
提示：输入距离（m）：（2）管线上L：输入“L”选择已有管线作为到点时，出现提示：选择管线：选择管线后，程序自动由起点向所选管线方向垂直引管线。
（3）参考点定位D：选择“D”时，过程与管线起点定义相同。
（4）坐标Z：输入“Z”采用坐标定位时，过程与管线起点定义相同。
（5）到点：也可以用鼠标在屏幕上点取管线到点。
二、定义污水管和上章定义给水管用法相同。
当总图上已有给水管线的图时，不必重新再布管线。
这时，使用本菜单就省掉了多余的工作，它的功能就是将图上已有的line自动转换成软件识别的给水管。
“点选且两端相连管线自动选择d”的作用是：原图上的line本身相连接时，点选线上任何一点，向连接的line全部自动转换成给水管线。
三、改管代号和上章定义给水管用法相同。
用来修改已有管线的管代号，选择要改管代号的管线后，输入新的管代号即可。
四、布置井类用鼠标在屏幕上点取“布置井类”菜单项，出现如图4-1所示对话框：图4-1选择布置的井后，点“确认”按钮，命令行提示提示：回车返回/成组布置R/<检查井布置点>：此时提示选择管线或某一节点，当选择点不在节点处时，程序还要求输入一个距离以准确定位。
然后程序将根据所选检查井不同而进行各自的提示。
1 当选择检查井为化粪池时，提示：出入化粪池总服务人数：提示：输入建筑物类型（医、疗养院类—1，住宅、旅馆类—2，办公楼类—3，公共建筑类—4）：提示：输入建筑类型（1,2,3,4）：提示：输入排水型式（粪便污水单独排水—0，合流排水—1）<1>：当粪便污水与洗涤、浴盆等污水合流排出时，输入1，粪便污水单独排出时，输入0.提示：输入清掏周期（天）<180>：此值为化粪池清掏周期，一般根据水温、水质及当地情况采用90天、180天或360天。
提示：输入污水停留时间（小时）<12>：此值为污水在化粪池中停留时间，一般采用12或24小时。
提示：输入化粪池材料类型（砖砌—1，钢筋混凝土—2）<2>：提示：输入排水标准（升/人·天）：提示：是否有地下水（有—0，无—1）<1>：提示：是否过汽车（过汽车—1，否—0）<1>：提示：是否覆土（覆土—1，否—0）<1>：最后由鼠标动态确定化粪池的方向。
在输入以上数据时，程序自动选出化粪池的型号及规格等参数，如果经计算单个化粪池承担不了给定的水量，程序将给予提示，可酌情再分开设置化粪池。
提示：选择检查井布置点或回车退出：还需布置其他化粪池时，重复以上过程，否则回车退出化粪池布置。
2 当选择检查井为隔油池时，提示：输入用餐人数：本程序中隔油池指供食堂使用的隔油池，输入人数后，过程同化粪池。
3 当选择检查井为沉淀池时，提示：输入汽车车库停车数：本程序中沉淀池指供汽车库使用的沉淀池，输入停车数后，过程同化粪池。
4 所选井为倒虹吸井管时，提示：选择：回车返回/<倒虹吸井第一个布点>：对于倒虹吸井来说必须成对布置，而且两个井必须在一段管子两端或中间，另外，倒虹吸井只能布置在有标高的管段上。
输入第一个井位置后，提示：选择倒虹吸井第二个布置点：确定第二个井位置后，提示：计算J/输入倒虹吸井总坡降（m）：此处的计算指的是倒虹吸管的管径、水力坡度及流速几个参数的计算，主要用来帮助用户确定倒虹吸管直径和总水力坡降。
当直接输入总水力坡降时，提示：输入倒虹吸管直径（mm）：如果输入“J”计算倒虹吸管直径或总水力坡降，出现如图4-2对话框：图4-2其中：管道管形状指倒虹吸管的形状，可按照自己的情况选圆形或矩形，计算内容指用户可输入流量再输入管径或流速中的任一项计算另外一项。
参数输入后，点取“计算”按钮，计算结果即显示在计算结果框内，如果满意可点取“返回”。
要注意的是，进入画面点取“返回”按钮前必须计算，否则会出错。
输入倒虹吸管标高后，程序即把倒虹吸井布上，并把它们之间的管道标高设为输入值。
本标高指管内底标高。
5 所选井为雨水口时，出现如图4-3对话框：图4-3选择雨水口形式后，点取“确认”按钮。
提示：选择：回车返回/成组布置R/<检查井布置点>：用鼠标在图上点取雨水口布置点，并动态确定其方向即可。
如果要在某方向上同时等距离布置几个雨水口，可输入“R”。
提示：输入雨水口基点：即要求输入第一个雨水口基点。
提示：输入雨水口间距（m）：提示：输入雨水口数量：提示：输入雨水口成组布置方向：最后，程序按要求把指定数量的雨水口布置在图上。
五、管线整理同给水设计。
对于布置好的管线，由于相互之间的连系，移动操作用AutoCAD命令做起来要保证与线仍然完好的连在一起是比较困难的，而且可能出现软件不能识别的现象，因此，当对管线进行偏移最好使用该命令。
点取“管线整理”菜单时提示：管线修剪T/管线移动Y/管线连接L/节点移动D/<回车退出>：1 管线修剪：管线修剪是对两不平行管线之间进行的操作，其作用是把选择的管线进行处理，使靠近的端点连在一起，然后把多余的剪掉，没连接的连接。
2 管线移动如果要使某管线作一定距离的移动，可输入“Y”，管线移动方向只能是与管线平行的方向，提示：回车或空选退出/<选择管线>：选择要移动管线后提示：回车重选/<输入移动方向>：用鼠标点取要移动的方向提示：输入移动距离（m）：输入移动距离提示：是否移动和选择线相连且在一条直线上的管线（Y/N）？（Y）然后，程序将对要移动的管线按指定方向移动输入的距离。
3 管线连接管线连接是对一条直线方向上两段管线的连接，如果选择两管段之间有其它同类的管段，程序会把它们全部删除掉，即把选择的两条管线及它们之间的管线处理成一条管线。
当输入“L”采用管线连接时提示：回车或空选退出/<选择第一条管线>：选择要连接管线中的一段提示：回车重选第一条管线/<选择第二条管线>：选择完第二条管线后，程序即把两条管线及其之间的管段弥合为一段管线。
4 节点移动节点移动用于对管网中某个节点进行位置上的移动操作，输入“D”选择节点移动时，提示：回车或空选退出/<选择节点>：选择完要移动的节点后提示：回车重选/坐标Z/参考点D/线上移动X/垂直线移动V/<到点>：这时，可以用鼠标在屏幕上直接取节点的位置，也可用提供的其他方式给定节点的位置。
六、定井地面标高功能和用法与给水管线相同，不再赘述。
该菜单项用来定义管线各端点的地面标高，即定义各节点标志的地面标高，它是定义管线标高及纵断图绘制等后续工作的基础。
点取“地面标高”菜单项时提示：退出E/成组选择定义X/<控制点定标高（枝状管网）K>：a）控制点定标高程序根据已知的数个标高点（折点），自动推算其余的节点标高。
b）成组选择定义当某些节点标高相同时，可一次定义全部地面标高。
七、地面标高自动定义功能和用法与给水管线相同，不再赘述。
所谓自动定义标高就是根据控制离散点来确定一片区域中的节点的地面标高，其具体步骤如下：1 控制点定标高本步骤是对控制点进行标高定义。
命令行提示：回车退出/输入控制点：输入控制点标高：<0.000m>102逐个输入各个控制点标高，控制点越多则随后的等高线绘制和节点标高的计算越精确。
2 绘制等高线命令行提示：输入等高距<0.400m>此过程是根据上面的控制点标高来自动绘制等高线，输入间距越小则随后的节点标高计算越精确。
3 自动定标高由绘制的等高线根据内插法来确定搜索到的此区域中的节点的地面标高。
如果节点没有在等高线范围以内则无法计算。
4 标高查询主要是查询节点地面标高值，也可以对等高线区域内的任何点进行标高查询。
5 清除控制点节点地面标高定以后，用此命令清除图中原有控制点。
6 清除等高线节点地面标高定义以后，用此命令清除图中自动绘制的等高线。
八、节点编号1 主节点编号针对排水系统均为枝状的特点，排水节点编号我们采用不同与给水的编号方法，它具有方便、快捷的特点，它只需点取要连续编号的一系列井的两个端点即可，点取“节点编号”菜单项时。
提示：选中已有编号节点时是否重编（Y/N）？（N）此处是指在提取要编号井时，如果管线上的井有的已编过号是否重新编号。
提示：回车退出/<选择起点井>：选择起点井后，提示：回车不选/<选择终点井>：这时可以选择终点井，也可回车不选只对一个井编号。
如果选择了终点井，程序自动搜索出沿途各井。
2 附节点编号当以一段管线为主干管时，其两侧的节点井则为附节点。
