硫化机工作原理及组成说明
自动化硫化机
自动化硫化机自动化硫化机是一种用于硫化橡胶制品的设备，它能够自动完成硫化过程，提高生产效率和产品质量。
下面是关于自动化硫化机的详细介绍。
1. 硫化机的概述自动化硫化机是一种先进的设备，用于橡胶制品的硫化过程。
它采用先进的控制系统和高效的加热方式，能够实现自动化、精确控制的硫化过程，提高生产效率和产品质量。
2. 硫化机的工作原理自动化硫化机采用闭式硫化方式，通过加热和压力作用，将橡胶制品中的硫化剂与橡胶份子发生化学反应，使其具有良好的物理性能和耐久性。
硫化机通过控制加热温度、硫化时间和压力等参数，实现硫化过程的精确控制。
3. 硫化机的特点和优势自动化硫化机具有以下特点和优势：- 自动化控制：硫化机配备先进的控制系统，能够实现自动化控制，减少人工操作，提高生产效率。
- 高效加热：硫化机采用高效的加热方式，能够迅速提升温度，缩短硫化时间，提高生产效率。
- 精确控制：硫化机能够精确控制硫化温度、时间和压力等参数，确保硫化过程的稳定性和一致性。
- 节能环保：硫化机采用节能设计，能够降低能耗，减少环境污染。
4. 硫化机的应用领域自动化硫化机广泛应用于橡胶制品的生产领域，包括轮胎、密封件、橡胶管等。
它能够满足不同规格和要求的橡胶制品的硫化需求，提高产品质量和生产效率。
5. 硫化机的操作流程自动化硫化机的操作流程如下：- 将待硫化的橡胶制品放置在硫化机的硫化腔内。
- 设置硫化温度、时间和压力等参数。
- 启动硫化机，开始硫化过程。
- 硫化过程结束后，住手硫化机，取出硫化好的橡胶制品。
6. 硫化机的维护保养为了确保自动化硫化机的正常运行和延长设备寿命，需要进行定期的维护保养工作，包括：- 清洁设备：定期清洁硫化机的硫化腔和加热元件，确保设备的清洁卫生。
- 检查设备：定期检查硫化机的各项参数和部件，确保设备的正常运行。
- 润滑设备：定期给硫化机的传动部件和液压系统加注润滑油，确保设备的正常润滑。
总结：自动化硫化机是一种先进的设备，能够实现橡胶制品的自动化硫化过程，提高生产效率和产品质量。
平板硫化机的结构说明
平板硫化机的结构说明平板硫化机是一种广泛应用于橡胶制品行业的设备，它通过加热和压力使橡胶经历硫化反应，从而使其获得更好的物理性能和化学稳定性。
在本文中，我将对平板硫化机的结构进行详细说明，并分享我对其的观点和理解。
一、平板硫化机的基本结构平板硫化机主要由以下几个部分组成：1. 上下加热板：平板硫化机的上下加热板是放置橡胶模具和施加压力的地方。
加热板通常由铸铁或钢材料制成，具有良好的导热性能。
上下加热板之间可以通过液压系统或气压系统施加恒定的压力。
2. 液压系统：平板硫化机的液压系统用于施加压力，并确保加热板之间的间隙均匀。
液压系统通常由液压缸、液压泵和相关管路组成。
通过调节液压系统的压力，可以控制硫化过程中的压力大小。
3. 加热系统：平板硫化机的加热系统用于提供恒定的温度，以促进橡胶的硫化反应。
加热系统通常由电加热管或蒸汽加热器组成，可通过控制加热系统的温度来满足不同橡胶制品的硫化要求。
4. 控制系统：平板硫化机的控制系统用于监控和调节加热板的温度、压力和硫化时间。
控制系统通常由温度传感器、压力传感器和计时器组成，可以根据需要进行相应的调整和设置。
二、平板硫化机的工作原理平板硫化机的工作流程如下：1. 准备工作：首先，将橡胶模具置于平板硫化机的上下加热板之间，并确保模具安装牢固。
然后，通过液压系统施加适当的压力，并将加热系统调整到所需的硫化温度。
2. 加热硫化：当加热板达到所设定的硫化温度后，将橡胶原料放入模具中，然后将上下加热板闭合以施加压力。
在一定的时间内，橡胶原料在高温和高压的环境下发生硫化反应，从而使其固化和形成所需的物理性能。
3. 冷却和取出：硫化结束后，将平板硫化机的加热板打开，冷却橡胶制品。
待橡胶制品完全冷却后，取出硫化好的橡胶制品，进行后续加工和使用。
三、平板硫化机的优点和应用领域平板硫化机具有以下一些优点：1. 结构简单：平板硫化机的结构相对简单，易于操作和维护。
2. 加热均匀：平板硫化机的加热板可以提供均匀的温度分布，确保橡胶制品硫化质量的一致性。
硫化机工作原理及组成说明.
三、硫化机技术参数
1、硫化压力：1.0～1.5mpa； 2、硫化温度:145℃； 3、硫化板面温差:士5℃； 4、升温时间(常温到145℃)不大于50min； 5、 电源电压:380V,50Hz； 6、电控箱输出功率:36Kw； 7、温度调节范围:0～200℃； 8、计时调节范围:0～99min； 9、上下加热板加压:0.8mpa后其缝隙,不大于0.5mm；
使用后要做到
把硫化机组装好后入库，控制箱把箱盖安 装后入库。
如还要在现场使用则把加热板工作面向上 放置，隔热板及电控箱一二次导线放于室 内保管。
硫化机常见故障：
序号 1
Hale Waihona Puke 2 3问题处理方法
温控仪读数不准，出现乱码(如或更换接插件
12
2450
硫化机的安装按下列步骤进行：
1．将下机架与胶带纵向成70°角摆放在平 台上，见图。
2．将水压板放置到下机架上，见图。
3．将下加热板放置到水压板上，注意工作面向上，四周与水压板对齐， 并且在下加热板上处理胶带接头。见图。(说明：加热板上小孔为测温孔， 当有意外发生，控制箱无法控制温度，则使用温度计插入测温孔，进行 手动控制，以应急用。)
硫化机 工作原理及组成说明
一、工作原理
橡胶带硫化是一个由生胶变为熟胶的过程， 在这个过程中需要提供压力，温度，及控 制硫化时间。硫化机则满足这个过程，由 机架及水压板提供压力，电控箱及加热板 提供温度及控制硫化时间。一般国内普通 橡胶带硫化温度为145度，硫化压力不超过 1.5 mpa,硫化时间根据胶带不同约在30～ 60分钟不等.
关于硫化
生胶为类似粘土状可塑体，其中含有一定 配比的硫磺，通过加热，加压，在一定温 度及压力下通过一段时间的化学反应成为 具有弹性的橡胶，硫磺在这一过程中，在 橡胶分子与分子中起到了桥梁的作用，故 称这一生胶变熟胶的过程为硫化。
硫化机的使用方法
硫化机的使用方法一、硫化机的基本概述硫化机是一种用于硫化橡胶制品的设备，它能够对橡胶制品进行加热处理，使其具有较好的弹性、耐磨性和耐老化性能。
本文将从硫化机的结构、工作原理和操作注意事项等方面，详细介绍硫化机的使用方法。
二、硫化机的结构和工作原理硫化机主要由加热系统、压力系统、控制系统和输送系统等组成。
其工作原理是通过加热系统将硫化机内的空气加热到一定温度，然后将橡胶制品放入硫化机中，经过一段时间的加热和压力处理，使橡胶材料发生硫化反应，从而获得期望的性能。
2.1 加热系统加热系统是硫化机的核心部分，用于加热硫化机内的空气。
硫化机通常采用电加热或蒸汽加热方式，通过加热器加热空气，使其达到硫化所需的温度。
2.2 压力系统硫化机的压力系统用于对橡胶制品施加一定的压力，以促进硫化反应的进行。
压力系统通常包括液压系统和气压系统，通过调节液压泵或气压阀门的工作参数，控制硫化机内的压力大小。
2.3 控制系统硫化机的控制系统用于对加热系统和压力系统进行控制，以确保硫化过程的准确性和稳定性。
控制系统通常由温度控制器、压力传感器和时间控制器等组成，操作人员可以根据需要对各个参数进行调节和监控。
2.4 输送系统硫化机的输送系统用于将橡胶制品从进料口输送到硫化机内，并在硫化完成后将其取出。
输送系统通常采用传送带或滚筒输送方式，可根据具体情况选择合适的输送方式。
三、硫化机的操作流程硫化机的操作流程包括准备工作、启动硫化机、设置参数、装载橡胶制品、开始硫化、待机冷却和取出制品等步骤。
3.1 准备工作在操作硫化机之前，需要进行一些准备工作，包括检查硫化机的各项设备是否正常，确保加热系统、压力系统和控制系统工作正常，检查输送系统是否畅通等。
3.2 启动硫化机根据操作手册的要求，启动硫化机的电源开关，将加热系统和压力系统预热至设定温度和压力，确保硫化机处于正常工作状态。
3.3 设置参数根据橡胶制品的硫化要求，设置控制系统中的温度、压力和时间等参数，确保硫化过程的准确性和稳定性。
机械式硫化机(全钢)讲解
气控柜电磁阀：
1）蒸汽进 2）蒸汽排凝 3）氮气进 4）氮气排凝 5）氮气回收 6）主排 7）抽真空 8） 备用1 9）备用2
硫化工艺10步：
1）蒸汽进、蒸汽排凝排、主排。 2) 蒸汽进、主排。 3) 氮气进、主排。 4) 氮气进、氮气排凝、主排。 5) 氮气进、主排。 6) 主排（泄漏检查）。 7) 氮气进、主排。 8) 氮气回收、主排。 9) 总排。 10) 主排、抽真空。
手、升降装置、旋转装置等 组成。由机械手把生胎抓起， 然后左、右机械手同时转入 中心机构同轴位置，并将其 套入胶囊中。
电气控制装置(电控柜)电气控
制：电控部分采用可编程序控制 器(简称PLC)及人机界面，方便 操作工和读取数据。
润滑系统(干油泵)
采用高压干油泵(工 作15-17.5MPa)定 期地通过管道系统 以及调节分配系统 进行定期自动注油 润滑。
释压阀
释压阀：调整卸荷流量。
7、硫化机各部位结构及功能- 外温进回管路： 薄膜调节阀
过滤器
疏水罐
疏水阀
硫化机外温进管路： 由薄膜调节阀、过滤器组成 通过冷风控制薄膜调节阀开启 度来调节进口蒸汽压力 硫化机外温回汽管路： 由疏水罐、疏水阀、窥视器、 止回阀、球阀组成
（两边为热环回汽，中间为热板 回
19、硫化机常用阀门结构-倒水桶疏水阀阀原理介绍
疏水阀主要作用是将蒸汽中的凝结水排掉，最大限度的节约蒸汽的使用量。
外观图
内部结构
排气孔可连续排放空 气和二氧化碳，不会 形成冷滞后或空气阻， 少量蒸汽通过排气孔 以弥补阀体的散热损 失。
只有两个运动部件:阀 门杠杆和倒置桶。结 构简单，没有卡死和 阻塞现象
滑阀分为单向和双向两种动作型式。双向两端都有薄膜式执行机构；单向一端有薄膜 式执行机构，膜片下部装有复位弹簧，另一端用阀盖。根据气压信号对控制管道 中流动的进行切换输送和切换排空。

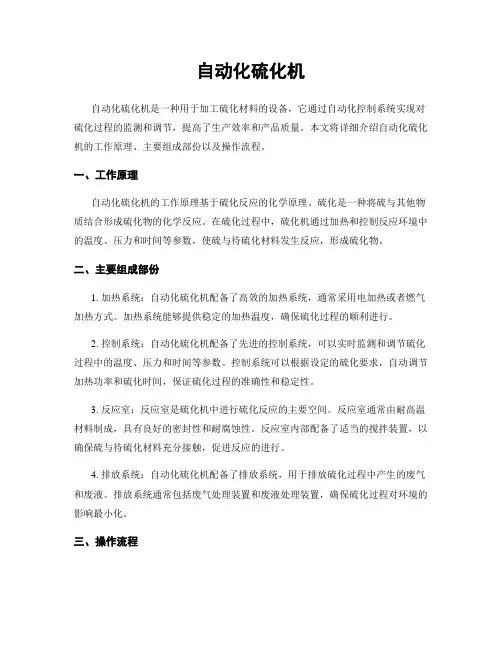

自动化硫化机
自动化硫化机自动化硫化机是一种用于加工硫化材料的设备，它通过自动化控制系统实现对硫化过程的监测和调节，提高了生产效率和产品质量。
本文将详细介绍自动化硫化机的工作原理、主要组成部份以及操作流程。
一、工作原理自动化硫化机的工作原理基于硫化反应的化学原理。
硫化是一种将硫与其他物质结合形成硫化物的化学反应。
在硫化过程中，硫化机通过加热和控制反应环境中的温度、压力和时间等参数，使硫与待硫化材料发生反应，形成硫化物。
二、主要组成部份1. 加热系统：自动化硫化机配备了高效的加热系统，通常采用电加热或者燃气加热方式。
加热系统能够提供稳定的加热温度，确保硫化过程的顺利进行。
2. 控制系统：自动化硫化机配备了先进的控制系统，可以实时监测和调节硫化过程中的温度、压力和时间等参数。
控制系统可以根据设定的硫化要求，自动调节加热功率和硫化时间，保证硫化过程的准确性和稳定性。
3. 反应室：反应室是硫化机中进行硫化反应的主要空间。
反应室通常由耐高温材料制成，具有良好的密封性和耐腐蚀性。
反应室内部配备了适当的搅拌装置，以确保硫与待硫化材料充分接触，促进反应的进行。
4. 排放系统：自动化硫化机配备了排放系统，用于排放硫化过程中产生的废气和废液。
排放系统通常包括废气处理装置和废液处理装置，确保硫化过程对环境的影响最小化。
三、操作流程1. 准备工作：首先，操作人员需要检查硫化机的各项设备是否正常运行，包括加热系统、控制系统和排放系统等。
同时，需要准备好待硫化材料和硫等硫化剂。
2. 设置参数：操作人员根据硫化要求，在控制系统中设置硫化温度、压力和时间等参数。
根据不同的硫化材料和硫化要求，设置合适的硫化参数。
3. 加料和加硫：将待硫化材料加入反应室，并在适当的条件下加入硫化剂。
操作人员需要确保待硫化材料均匀分布在反应室中，并与硫化剂充分混合。
4. 启动硫化机：操作人员启动硫化机，开始硫化过程。
控制系统会根据设定的硫化参数，自动调节加热功率和硫化时间，确保硫化过程的准确性和稳定性。
自动化硫化机
自动化硫化机自动化硫化机是一种用于加工和处理橡胶材料的设备，通过自动化的方式实现硫化过程，提高生产效率和产品质量。
以下是对自动化硫化机的详细介绍和标准格式的文本：一、设备概述自动化硫化机是一种用于橡胶材料硫化的专用设备，通过自动化控制系统实现硫化过程的自动化操作。
该设备主要由硫化腔体、加热系统、冷却系统、控制系统等组成。
它能够对橡胶材料进行均匀加热和恒温硫化处理，以提高产品的物理性能和化学稳定性。
二、设备特点1. 自动化控制：设备配备先进的自动化控制系统，可以实现硫化过程的自动化操作，包括温度控制、时间控制、压力控制等。
2. 高效节能：设备采用先进的加热和冷却系统，能够快速升温和降温，提高生产效率，并且具有节能的特点。
3. 稳定性好：设备的硫化腔体采用优质的隔热材料制作，能够保持稳定的硫化温度，确保产品质量的稳定性。
4. 操作简便：设备的操作界面简单直观，操作人员只需按照设定参数进行操作即可，无需复杂的操作步骤。
5. 安全可靠：设备配备多重安全保护装置，如过温保护、过压保护等，确保操作人员的安全和设备的可靠性。
三、设备工作原理自动化硫化机的工作原理是通过加热系统将硫化腔体内的温度升高到设定的硫化温度，然后将橡胶材料放入硫化腔体进行硫化处理。
在硫化过程中，加热系统会根据设定的硫化曲线控制温度的升降，以确保橡胶材料能够达到最佳的硫化效果。
硫化完成后，冷却系统会迅速降低硫化腔体的温度，使橡胶材料冷却固化，最终得到符合要求的成品。
四、设备应用领域自动化硫化机广泛应用于橡胶制品格业，包括轮胎、橡胶管、密封件、橡胶制品等的生产过程中。
它能够提高生产效率和产品质量，减少人工操作的误差，适合于中小型橡胶制品生产企业。
五、设备维护和保养为了确保自动化硫化机的正常运行和延长设备的使用寿命，需要进行定期的维护和保养工作。
具体包括：1. 清洁设备：定期清洁设备的内部和外部，清除积尘和杂物，保持设备的清洁和卫生。
2. 检查电气系统：定期检查设备的电气系统，包括电源路线、控制器、传感器等，确保其正常工作。
平板硫化机原理与参数1
•
p2－工作缸回路液压，kg/cm2；
• F1 －活塞横截面积， cm2；
• F2 －活塞杆截面积， cm2；
• D－活塞直径，cm；
• d－活塞杆直径，cm。
工作液的压力计算
• 根据这个公式可以计算出工作液压力p1， 如采用返回缸代替双动缸，如图b，其压 力计算仍用这个公式，但Pmax＞ p1。
• 对于硬度较高，流动性差 ，结构复杂的制品， p1＝50～70 kg/cm2
平板硫化机所能提供的压力
• 平板硫化机所能提供的压力P2 ，决定于加热板 的面积大小及加热板所具有的单位压力。
• 设：F2－平板 面积，cm2；p2－平板单位压 力kg/cm2。
• 则 P2＝ F2 ×p2
• 平板硫化机所能提供的压力大于工艺条件所决定 的必须压力。
•
P=P1+G+R
• 从式中可以看出，在平板上硫化模制品 时，必需使平板硫化机的公称吨位P大于
硫化制品所需的模压力合可动部分的重
量及摩擦阻力之和，否则将会影响制品 的质量。
平板硫化机的总压力
平板硫化机的总压力是指液压缸工作压力p 与柱塞面积F的乘积。
P=Fpn P—平板硫化机总压力， F—柱塞面积 P—柱塞工作压强 n—液压缸数目，个
平板硫化机生产能力计算
• 从上式可以看出，（1）m↑、n ↑，Q ↑。 一般n为定值，所以在保证压力的条件下， 增大m，有利于提高生产能力。
• （2）当t↓，Q ↑。而t与硫化时间、操作 时间、平台升降速度有关，所以增加硫 化温度，提高机械化、自动化水平，都 能缩短t，从而提高生产能力。
•谢谢啊
• 则 Pmin＝G+R
• 对于双缸柱塞升降时与密封圈的摩擦阻力R为
硫化仪的工作原理
硫化仪的工作原理简介硫化仪（Vulcanizer）是用于硫化橡胶及其它弹性材料的设备，主要用于制造橡胶制品，在橡胶工业中起着重要的作用。
它是一种液压机，可以通过加热和加压来使橡胶经历化学反应形成无机橡胶，从而使橡胶材料具有弹性和机械特性。
本文将介绍硫化仪的工作原理，包括加热、加压和硫化反应等过程。
加热硫化仪的加热系统是由系统控制器、热电偶、加热电器、加热元件和保温层组成。
通常，加热的温度范围在100-250℃之间，因此需要选择受热元件材料的性能。
在加热过程中，热电偶将检测温度，系统控制器将根据所需的温度调节加热电器的输出电压。
加热元件的选择是基于电阻和热容量，以便实现高效的加热和快速的温度响应。
加压硫化仪的加压过程是通过液压系统实现的。
系统包括油泵、油管、油箱、控制阀和压力计。
在加压过程中，油泵将油液挤入加压缸，加压缸将活塞向上推动附加在其上的液压缸，最终使上下加压板相向而行，形成加压状态。
加压过程需要稳定的控制和高度的精度，以确保橡胶在硫化过程中可以均匀地受到压力。
硫化反应橡胶的硫化反应是由硫化剂和橡胶分子之间的交联反应所导致的，硫化剂和橡胶分子之间形成的交联结构可以使橡胶具有更好的机械和弹性性能。
通常，硫化反应需要通过一定的时间和温度来完成，硫化仪可以根据需求进行设置。
在硫化过程中，橡胶的分子结构发生变化，化学键发生断裂和生成，形成新的交联结构。
在硫化过程中，需要对温度、压力、硫化剂和橡胶材料的操作进行严格的控制，这样可以确保橡胶材料具有一致的质量和物理特性。
总结硫化仪是橡胶工业中不可缺少的设备，它通过加热、加压和硫化反应等过程来制造高质量的橡胶制品。
在使用硫化仪时，需要对其加热和加压系统、硫化反应过程进行精确的调节和控制，以确保橡胶制品的质量。
以上就是硫化仪的工作原理，包括加热、加压和硫化反应等过程。
自动化硫化机
自动化硫化机一、引言随着科技的快速发展，自动化硫化机已成为现代工业生产中不可或缺的重要设备。
这种机器在橡胶制品制造过程中发挥着至关重要的作用，通过自动化生产线的引入，不仅可以大幅提高生产效率，同时也可以降低人工操作所带来的各种风险，保障了生产安全。
本文将深入探讨自动化硫化机的各个方面，以便更好地了解其在实际生产中的应用。
二、硫化机概述硫化机的定义：硫化机是一种用于橡胶制品制造的设备，主要通过高温高压的环境，使橡胶原料发生化学反应，形成稳定的物理性能。
硫化机的重要性：硫化是橡胶制品制造过程中必不可少的一环，直接影响到产品的质量和性能。
传统硫化机与自动化硫化机的比较：传统硫化机在操作上较为繁琐，依赖于人工控制，而自动化硫化机则可以实现连续生产，大大提高了生产效率。
三、自动化硫化机的优势高效稳定的生产：自动化硫化机可以连续24小时不间断工作，大大提高了生产效率。
精确控制：自动化硫化机采用先进的控制系统，可以精确控制温度、压力等关键参数，保证了产品的质量。
节省人力：自动化硫化机减少了人工操作的环节，降低了人力成本。
安全性高：自动化硫化机在高温高压的环境下工作，有效降低了人工操作所带来的安全风险。
可追溯性：自动化硫化机可以记录每批产品的生产数据，方便质量追溯。
四、自动化硫化机的结构与原理结构组成：主要包括加热系统、压力系统、控制系统等部分。
工作原理：通过加热系统将温度升高，压力系统对橡胶原料施加压力，在高温高压的条件下，橡胶原料发生化学反应，形成稳定的物理性能。
技术特点：自动化硫化机采用先进的控制技术，实现了温度、压力等关键参数的精确控制。
五、自动化硫化机的操作与维护操作步骤：首先进行设备检查，然后按照预设程序进行温度和压力的设置和控制。
维护要点：定期对设备进行保养，检查加热系统和压力系统的工作状态，确保设备的稳定运行。
常见问题及处理：针对常见的设备故障，如温度异常、压力不稳等，应采取相应的处理措施，确保生产的正常进行。
硫化机工作原理及组成说明
-
2．将水压板放置到下机架上，见图。
-
3．将下加热板放置到水压板上，注意工作面向上，四周与水压板对齐， 并且在下加热板上处理胶带接头。见图。(说明：加热板上小孔为测温孔， 当有意外发生，控制箱无法控制温度，则使用温度计插入测温孔，进行 手动控制，以应急用。)
-
9．用高压软管连接水压板与试压泵。如图
-
10．检查温度设定，时间设定，并把各 开关均复位。
-
11．把控制箱上转换开关打到自动上，打开总 开关通电，并打水压至规定压力。 12．当两块加热板均到设定温度时，打开硫化 时间。 13．硫化时间到后自动断电。 14．降温到规定开板温度后，卸水压，开板， 硫化结束。 说明：如大规格硫化机硫化小规格胶带需要用 填充物把加热板与胶带之间的空隙填满。否则 加热板容易变形，如下图
-
一台标准硫化机的组成部件
主机（机架10根，螺栓10根，上下加热板 各一块，隔热板一块，水压板一块）
配套附件：试压泵1台，高压软管总成1件， 电控箱一台，一次导线1根，二次导线2根 硫化机专用工具：棘轮扳手2把，夹紧丝 杠1套如下图
-
-
加长型硫化机与标准硫化机的不同
1．加热板面尺寸不同 2．机架数量不同，具体见下面参数表
-
关于硫化
生胶为类似粘土状可塑体，其中含有一定 配比的硫磺，通过加热，加压，在一定温 度及压力下通过一段时间的化学反应成为 具有弹性的橡胶，硫磺在这一过程中，在 橡胶分子与分子中起到了桥梁的作用，故 称这一生胶变熟胶的过程为硫化。
-
硫化时间
指保持硫化温度使胶带充分硫化的一段时 间，又称保温时间。
-
三、硫化机技术参数
平板硫化机原理
平板硫化机原理
平板硫化机利用原料的熱硫化反应来改善弹性和膨胀性，通常用于一种或者多种橡胶、塑料以及合成革料的硫化处理。
一般情况下，熱硫化反应只工作在温度为170-200°C的高温下，硫化剂是硫化氢或硫酸等。
平板硫化机主要由硫化室、加热装置和排烟系统组成。
硫化室内装有搅拌器辊，用于将原料混合单位匀，硫化室的温度由加热装置控制，当温度达到要求时，原料通过搅拌器辊混合并搅拌，然后通过排烟系统将硫化剂注入到硫化室内，硫剂和原料相互作用，形成硫化产物。
二、硫化机的安全性能
平板硫化机硫化温度通常在170-200°C，实际操作室内温度范围为170-190℃，属于高温工作，因此，硫化机使用前必须先检查各个部位，确保设备完好无损，避免因设备损坏造成高温的可能损伤
平板硫化机的安全系数很高，搅拌器辊采用安全防护装置，减少烧伤伤害，采用报警装置，发现故障时及时报警，防止人员受伤。
平板硫化机的排烟系统采用独立式排烟系统，在排烫的过程中，采用双向风机自动控制，将烟囱出口与烟囱入口的气流保持恒定，减少污染，灰尘等污染物不会泄露到室外环境，减小对周围空气污染的危害。
三、硫化机的操作注意事项
1.使用前一定要检查设备，确保搅拌器拉带完好，无过度磨损，避免操作者烫伤。
2.硫化温度一定要控制在170-190℃，避免过高或过低温度影响硫化效果。
3.硫化时要保持足够的搅拌，确保原料处于均匀混合状态，提高硫化效果。
4.硫化时一定要注意硫份的浓度，运行过程要经常检查硫化剂的浓度。
5.使用平板硫化机时，一定要穿防护服，避免操作者受伤。
实验室平板硫化机工作原理
当电动机运转时，油液自储油箱滤油器进入油泵，并经油泵排油管进入控制阀，此时，如果手控阀处于关闭位置，则油液经控制阀及油管进入油缸，驱使柱塞和下模板平台上升，如前所述，当压力达到上限规定值后，电接点压力表触点控制停止油泵电动机运转，单向阀即自动关闭，从而使油缸内的压力保持（压力表上限至真调节到所需工作压力，但不能超过16.0Mpa）.压力维持下降至调节到所需低工作压力时.电接点压力表触点控制油泵运转.油压又上升.直到硫化加热时间完成时.电机停止.开模取工件.。
自动化硫化机
自动化硫化机自动化硫化机是一种用于加工和处理橡胶材料的设备。
它采用先进的自动化技术，能够实现高效、精确和可靠的硫化过程。
本文将详细介绍自动化硫化机的工作原理、主要组成部分、操作流程以及其在橡胶加工行业中的应用。
一、工作原理自动化硫化机的工作原理基于热加工硫化的原理。
它通过将橡胶材料置于加热腔室中，并施加一定的压力，使橡胶材料在高温下发生硫化反应，从而使其物理和化学性质得到改变，达到硫化的目的。
自动化硫化机通过控制加热温度、加热时间、压力等参数，实现对硫化过程的精确控制。
二、主要组成部分1. 加热腔室：用于容纳橡胶材料和进行硫化加工的空间。
加热腔室通常由耐高温材料制成，具有良好的热传导性能和密封性能。
2. 加热系统：包括加热器、温度传感器和温度控制器等。
加热器通过电力或其他能源将加热腔室加热至所需温度，温度传感器实时监测加热腔室温度，温度控制器根据设定的温度参数控制加热器的工作状态，以保持加热腔室温度稳定。
3. 压力系统：用于施加压力，将橡胶材料保持在一定的形状和尺寸。
压力系统通常由液压系统或气压系统组成，具有可调节的压力范围和稳定的压力控制能力。
4. 控制系统：用于控制自动化硫化机的运行和参数设置。
控制系统通常由PLC （可编程逻辑控制器）或其他自动化控制设备组成，能够实现硫化过程的自动化控制和监测。
三、操作流程1. 准备工作：将待硫化的橡胶材料切割成所需形状和尺寸，并清洁加热腔室和压力系统，确保设备处于良好的工作状态。
2. 装载材料：将橡胶材料放置在加热腔室中，并根据要求进行定位和固定，确保材料能够在硫化过程中保持所需形状。
3. 设置参数：根据橡胶材料的特性和硫化要求，设置加热温度、加热时间和压力等参数，并将参数输入控制系统。
4. 启动设备：按下启动按钮，自动化硫化机开始工作。
加热系统将加热腔室加热至设定温度，压力系统施加压力，硫化过程开始。
5. 监测和调整：控制系统实时监测加热腔室温度和压力，并根据设定的参数进行调整，以保持硫化过程的稳定性和一致性。
硫化机热工原理讲义
和一个排空口（O）。当有气控信号K1输入时，使P-A 相通，B-O排空，当有气控信号K2输入时（对于单向式， 气控信号K1消失，依靠弹簧推力恢复原位）使P-B相通，
A-O排空。
滑阀结构、动作原理图
三、热工原理图元件详解
自力式调节阀符号
实物图片
三、热工原理图元件详解
4.自力式调节阀
自力式压力调节阀由膜盖，不 锈钢膜片、波纹管膜片、阀体、 阀杆、阀闷、阀座、弹簧等组 成。
工作原理如下：输入的给定空 气信号（P1）进入上膜室，使 不锈钢片产生向下推力，通过 阀杆推动阀芯使阀门打开，气 体介质流经阀座，阀后的介质 压力（P3）经过反馈管道进入 下膜室，在同一不锈钢膜片P1 进行力比较，由膜片位移变成 阀杆行程，从而调整了密封环 开度，当P1与P3达到平衡时， 阀处于某一开度。当阀后的压 力P3随负荷而变化时，P3的 反馈去改变阀门的开度，使P3 稳定在P1相对的数值上。
一、热工原理概述
2、热工原理里面有什么？（以B型机为例 )
压缩空气管路：部分动作是用气缸驱动，后充气需要把 压缩空气注入轮胎。装胎器、后充气装置用到气缸驱动。 其执行元件为电磁阀和气缸，工作介质为压缩空气。
控制管路：从PLC及其它控制核心部件到以上各管路部 分的执行元件之间的控制部分。其主要执行元件为电磁 阀，工作介质为压缩空气。
三、热工原理图元件详解
2.滑阀
滑阀是用来切换输送管道上的流动介质（水和空
气）的方向，以达到控制水缸和气缸换向的目的。
二位四通滑阀分单向和双向两种动作型式。
滑阀符号
实物图片
单向滑阀
双向滑阀
单向滑阀 双向滑阀
轮胎硫化机工作原理
轮胎硫化机工作原理
轮胎硫化机是一种用来加热和硫化轮胎的设备。
它的工作原理主要包括以下几个步骤：
1. 准备工作：将需要硫化的轮胎放置在硫化机的工作台上，并调整好硫化机的温度和硫化时间。
2. 加热：启动硫化机，通过电加热或者燃气加热系统将硫化机的温度提升到一定的设定温度。
加热过程中，轮胎会被加热到与硫化温度相适应的温度。
3. 硫化：当硫化机达到设定温度后，将轮胎放入硫化机内进行硫化。
硫化是指轮胎中的硫化剂和橡胶发生化学反应，形成硫化网络，使橡胶变得硬而有弹性。
硫化过程中，轮胎会被保持在一定温度下一段时间，以确保硫化反应充分进行。
4. 冷却：硫化完成后，关闭硫化机的加热系统，让轮胎在硫化机内自然冷却。
冷却过程中，轮胎温度逐渐降低，硫化反应稳定并完成。
轮胎硫化机的工作原理就是通过加热轮胎并控制硫化温度和时间，使橡胶与硫化剂发生反应，从而完成轮胎的硫化过程。
这个过程可以增强轮胎的耐磨性、耐热性和弹性，提高轮胎的使用寿命和性能。
硫化机液压原理
硫化机液压原理
硫化机液压原理是指利用液压传动原理实现硫化机的工作过程。
在硫化机液压系统中，一般由液压泵、液压阀、液压缸等组成。
液压泵负责将液压油从油箱中抽取，并提供一定压力的液压油。
液压泵将液压油送至液压阀。
液压阀用于控制液压系统中液压油的流通方向和压力大小。
通过控制液压阀的开启和关闭，可以实现液压油的流向转换和液压系统的压力调节。
液压油通过液压阀进入液压缸。
液压缸由活塞和缸体组成，通过液压油的进出控制，活塞在缸体内做往复运动。
这种运动通过连接在活塞上的工作台、模具等实现硫化机的工作。
在液压原理的作用下，液压油在液压系统中通过不同的管道和阀门流动，从而驱动液压缸的活塞运动。
液压系统的压力和流量可以通过调整液压泵和液压阀来进行控制，以满足不同工作条件下的需求。
总之，硫化机液压原理通过液压泵、液压阀和液压缸的配合工作，实现了硫化机的运转和工作过程。
这种液压原理在工业生产中得到了广泛应用，提高了生产效率和操作方便性。
硫化机的原理和作用
硫化机的原理和作用硫化机是一种专门用于加热、硫化橡胶制品的设备，它的原理和作用被广泛应用于橡胶工业。
硫化机通过控制温度和时间，使橡胶中的硫化剂能够与橡胶分子发生化学反应，从而实现橡胶制品的硫化和固化过程，提高橡胶的强度、耐磨性和耐老化性能。
硫化机的原理主要涉及到两个方面，即硫化反应原理和热传导原理。
硫化反应原理：硫化剂和橡胶分子在一定温度下发生反应，形成硫化键，将橡胶分子互相交联，从而增加橡胶制品的强度和耐磨性。
硫化反应是通过控制溫度和時間，使橡胶中的硫化剂发生化学反应，形成硫-硫键或硫-氧键。
当硫化剂和橡胶分子在一定温度下发生反应，形成交联的硫化键，这个过程被称为硫化反应，在硫化机中通过加热和保温来加速这个反应速度。
热传导原理：在硫化机中，加热是通过传导方式实现的。
设备内部有一组加热板，加热板内部通过加热管路和导热介质实现加热输送，导热介质将热量传递给加热板，加热板再将热量传递给橡胶制品。
加热板的加热效果主要取决于导热介质的传导性能和加热板的设计。
硫化机主要有以下几个作用：1. 硫化橡胶制品：硫化机是用于硫化橡胶制品的主要设备。
硫化是橡胶制品生产过程中不可或缺的环节，通过加热硫化剂和橡胶分子，使其发生反应，形成硫化键，从而使橡胶分子产生交联结构，提高橡胶制品的力学性能、化学性能和物理性能。
2. 提高橡胶制品的强度和硬度：硫化机可以使橡胶分子形成交联结构，增加橡胶制品的强度和硬度，提高橡胶制品的耐磨性。
在硫化过程中，硫化剂能够在一定温度下与橡胶分子形成硫化键，将橡胶分子互相连接起来，使橡胶制品的强度得到提高。
同时，硫化剂还能使橡胶分子产生交联结构，增加橡胶的硬度，提高橡胶制品的耐磨性。
3. 改善橡胶制品的耐老化性能：硫化机的硫化过程中，硫化剂与橡胶分子发生反应，形成交联结构，从而可以提高橡胶制品的稳定性和耐老化性能。
硫化反应使橡胶分子之间产生共价键或物理交联，增加了橡胶制品的链条稳定性，从而使橡胶制品能够抵抗氧化、光照、加热等外界环境的影响，延长橡胶制品的使用寿命。
硫化机热工原理讲义
客户提供 电气组修改
客户 签字确认
正式投图
二、如何看硫化机热工原理图
1. 看懂热工原理图上各元件符号代表的含义
电磁阀
切断阀
二、如何看硫化机热工原理图
2. 大概知道各元件基本结构、动作原理
电磁阀大概结构
3. 和硫化机实物一一比对，弄清各元件位置
三联体
内压管路
液流方向、或直接控制其通断的基本元件。
电磁阀符号
实物图片
单控电磁阀 双控电磁阀
单控电磁阀
双控电磁阀
三、热工原理图元件详解
10.电磁阀
电磁阀由固定铁芯、动铁芯、 线圈等零件组成的电磁铁部 件与滑阀芯、阀体、滑阀套、 弹簧、底座等件组成的阀部 件所组成。
电磁阀里有密闭的腔，在的 不同位置开有通孔，每个孔 都通向不同的油管，腔中间 是阀，两面是两块电磁铁， 哪面的磁铁线圈通电阀体就 会被吸引到哪边，通过控制 阀体的移动来档住或漏出不 同的排油的孔，而进油孔是 常开的，液压油就会进入不 同的排油管，然后通过油的 压力来推动油刚的活塞，活 塞又带动活塞杆，活塞竿带 动机械装置动。这样通过控 制电磁铁的电流就控制了机 械运动。
自力式调节阀符号
实物图片
三、热工原理图元件详解
4.自力式调节阀
自力式压力调节阀由膜盖，不 锈钢膜片、波纹管膜片、阀体、 阀杆、阀闷、阀座、弹簧等组 成。
工作原理如下：输入的给定空 气信号（P1）进入上膜室，使 不锈钢片产生向下推力，通过 阀杆推动阀芯使阀门打开，气 体介质流经阀座，阀后的介质 压力（P3）经过反馈管道进入 下膜室，在同一不锈钢膜片P1 进行力比较，由膜片位移变成 阀杆行程，从而调整了密封环 开度，当P1与P3达到平衡时， 阀处于某一开度。当阀后的压 力P3随负荷而变化时，P3的 反馈去改变阀门的开度，使P3 稳定在P1相对的数值上。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
5．放置上加热板，与下加热板对齐，工作
面向下，如多台联用，同样在拼缝处放上钢 皮或铜皮。见图
精品课件
6．在上加热板上放置隔热板。
精品课件
7．在隔热板上放置机架与下面的机架对齐，
装上螺杆、垫圈，拧上螺母，并用棘轮扳手
以约30kg—M的力距均匀旋紧各螺母。
精品课件
7．将二次电缆把控制箱与加热板连起来， 用一次电缆接电源，并连接到控制箱。
精品课件
9．用高压软管连接水压板与试压泵。如图
精品课件
10．检查温度设定，时间设定，并把各 开关均复位。
精品课件
11．把控制箱上转换开关打到自动上，打开总 开关通电，并打水压至规定压力。 12．当两块加热板均到设定温度时，打开硫化 时间。 13．硫化时间到后自动断电。 14．降温到规定开板温度后，卸水压，开板， 硫化结束。 说明：如大规格硫化机硫化小规格胶带需要用 填充物把加热板与胶带之间的空隙填满。否则 加热板容易变形，如下图
精品课件
四、硫化机的使用安装
硫化机构件轻巧，一般人工均能搬动安装 前要考虑到电源及水源的方便，操作空间， 在运输机上施工时，用枕木搭一个平台， 其要求根据硫化胶带的位置，硫化机同时 使用的台数而定，施工前请准备好处理胶 带的工具，胶料，等备件,0～200℃水银温 度计。
精品课件
精品课件
精品课件
精品课件
4．将按硫化工艺处理好的被胶 接头，两端对中线合拢后放置到 下加热板上（如多台联用，则应 在拼缝上铺一块0.3mm左右的钢 皮或铜皮）。
精品课件
精品课件
说明：按硫化工艺，最好在接头两侧装上垫铁（垫铁用户自 备，可用75mm左右宽的平铁板，其厚比胶带略薄0.5～1mm， 其长度可比硫化机长700mm左右）摇动夹紧装置摇把调整两 垫铁间距与胶带同宽。如下图，夹紧装置由定位螺帽，丝杠， 及摇把组成，
精品课件
精品课件
五、硫化机使用注意事项
使用前要注意的工作 1．使用前需检查电阻值三相是否平衡，检查绝缘。 2．使用Leabharlann 先打一次水压看水压板是否有渗漏，试
压泵工作是否正常。 3．检查隔热板是否有破损或潮湿现象，如有则需
更换隔热板 4．检查一二次导线插头是否干燥。否则需把插头
吹干后使用 5．通电看温控箱仪表是否正常。
硫化机 工作原理及组成说明
精品课件
一、工作原理
橡胶带硫化是一个由生胶变为熟胶的过程， 在这个过程中需要提供压力，温度，及控 制硫化时间。硫化机则满足这个过程，由 机架及水压板提供压力，电控箱及加热板 提供温度及控制硫化时间。一般国内普通 橡胶带硫化温度为145度，硫化压力不超过 1.5 mpa,硫化时间根据胶带不同约在30～ 60分钟不等.
精品课件
使用后要做到
把硫化机组装好后入库，控制箱把箱盖安 装后入库。
如还要在现场使用则把加热板工作面向上 放置，隔热板及电控箱一二次导线放于室 内保管。
精品课件
硫化机常见故障：
精品课件
精品课件
精品课件
三、硫化机技术参数
1、硫化压力：1.0～1.5mpa； 2、硫化温度:145℃； 3、硫化板面温差:士5℃； 4、升温时间(常温到145℃)不大于50min； 5、 电源电压:380V,50Hz； 6、电控箱输出功率:36Kw； 7、温度调节范围:0～200℃； 8、计时调节范围:0～99min； 9、上下加热板加压:0.8mpa后其缝隙,不大于0.5mm；
精品课件
一台标准硫化机的组成部件
主机（机架10根，螺栓10根，上下加热板 各一块，隔热板一块，水压板一块）
配套附件：试压泵1台，高压软管总成1件， 电控箱一台，一次导线1根，二次导线2根 硫化机专用工具：棘轮扳手2把，夹紧丝 杠1套如下图
精品课件
精品课件
加长型硫化机与标准硫化机的不同
1．加热板面尺寸不同 2．机架数量不同，具体见下面参数表
硫化机的安装按下列步骤进行：
1．将下机架与胶带纵向成70°角摆放在平 台上，见图。
精品课件
2．将水压板放置到下机架上，见图。
精品课件
3．将下加热板放置到水压板上，注意工作面向上，四周与水压板对齐， 并且在下加热板上处理胶带接头。见图。(说明：加热板上小孔为测温 孔，当有意外发生，控制箱无法控制温度，则使用温度计插入测温孔， 进行手动控制，以应急用。)
精品课件
关于硫化
生胶为类似粘土状可塑体，其中含有一定 配比的硫磺，通过加热，加压，在一定温 度及压力下通过一段时间的化学反应成为 具有弹性的橡胶，硫磺在这一过程中，在 橡胶分子与分子中起到了桥梁的作用，故 称这一生胶变熟胶的过程为硫化。
精品课件
硫化时间
指保持硫化温度使胶带充分硫化的一段时 间，又称保温时间。
精品课件
使用中要注意的事项
检查温控箱设定（温度设定，时间设定，自动手动设定） 检查电源是否正常（当三相缺相时，打自动时控制箱仪
表均无反映） 机架是否均匀排满，接头合拢后安装硫化机完毕，注意
机架螺栓是否拧紧，力矩是否均匀。（观察上机架表面 是否平整，可以用直尺在几根机架上平放，看是否有空 隙。） 压力是否正常有无卸压现象,如有则需补压直至硫化结 束并降到规定温度.
精品课件
二、硫化机组成
从功能分 ： 硫化机一般由四部分组成，一、夹紧机构， 二、控制系统，三、压力系统，四、加热 系统 夹紧机构一般由机架及螺栓组成，控制系 统由电控箱及一二次导线组成，压力系统 由水压板及试压泵组成，加热系统由加热 板及隔热板组成。
精品课件
从接头长度分类
1、标准硫化机 2、加长硫化机
