砌体工程设计说明构造要求
5砌体结构说明
（六）砌体结构1 工程概况和总则1.1本工程为层砌体结构，室内外高差mm，建造物高度（室外地面至主要屋面板的板顶）为m。
设计标高±0.000相当于绝对标高m。
1.2本工程上部结构体系为。
1.3本工程结构设计使用年限为年。
1.4计量单位除注明者外均为：a、长度：mm；b、角度：度；c、标高：m。
1.5建造物应按建造图中注明的功能使用，未经技术鉴定或设计许可，不得改变结构的用途和使用环境。
1.6本工程砌体施工质量控制等级为B级及以上等级。
1.7本工程各楼层及屋面梁采用“平法表示”，其制图规矩详《混凝土结构施工图平面整体表示主意制图规矩和构造详图》，图集编号：。
1.8本总说明仅用于普通砖砌体混合结构，砌块砌体、配筋砌体、配筋砌块、底部框架、内框架结构、砌体地下室和基础部分应配合其它设计说明施工。
1.9结构施工图中除异常注明外，均以本总说明为准。
1.10本总说明未详尽处，应遵照现行国家有关规范与规程规定施工。
2 设计根据2.1采用中华人民共和国现行国家标准规范和规程举行设计，主要有：建造结构荷载规范GB50009-2001 混凝土结构设计规范GB50010-2002建造抗震设计规范GB50011-2001 建造地基基础设计规范GB50007-2002 砌体结构设计规范GB50003-2001 建造桩基技术规范JGJ94-94钢筋焊接及验收规程JGJ18-96 砌体工程施工质量验收规范GB50203-2002 2.2岩土工程勘察报告（由院提供，年第79 页/共17 页月）。
2.3本工程的混凝土结构的环境类别：室内正常环境为一类，室内湿润、露天及与水土直接接触部分为二类a。
2.4建造结构安全等级为级，建造抗震设防类别为类，抗震设防烈度为度，设计基本地震加速度g，设计地震分组为第组；场地类别为类；特征周期Tg= 秒。
2.550年一遇的基本风压为kN/m2，地面粗糙度为类，风载体型系数为。
2.6使用荷载：按《建造结构荷载规范》GB50009-2001取值，活荷载标准值如表2.6所示，屋顶花园活荷载不包括花圃土石等材料自重，卫生间活载不包括蹲式卫生间垫高部分的荷载。

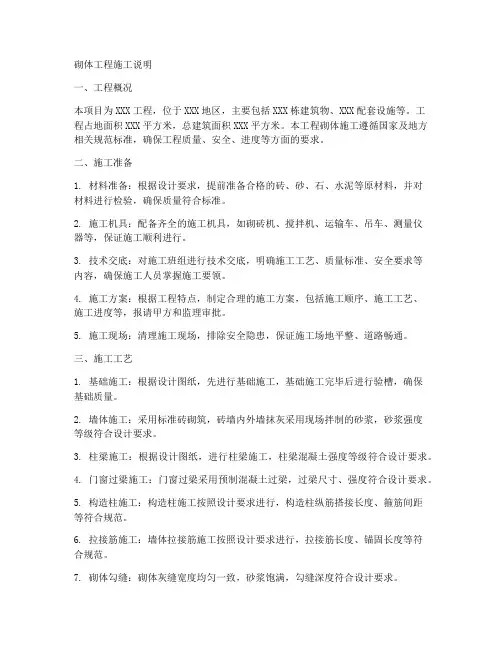

砌体工程施工说明范本
砌体工程施工说明一、工程概况本项目为XXX工程，位于XXX地区，主要包括XXX栋建筑物、XXX配套设施等。
工程占地面积XXX平方米，总建筑面积XXX平方米。
本工程砌体施工遵循国家及地方相关规范标准，确保工程质量、安全、进度等方面的要求。
二、施工准备1. 材料准备：根据设计要求，提前准备合格的砖、砂、石、水泥等原材料，并对材料进行检验，确保质量符合标准。
2. 施工机具：配备齐全的施工机具，如砌砖机、搅拌机、运输车、吊车、测量仪器等，保证施工顺利进行。
3. 技术交底：对施工班组进行技术交底，明确施工工艺、质量标准、安全要求等内容，确保施工人员掌握施工要领。
4. 施工方案：根据工程特点，制定合理的施工方案，包括施工顺序、施工工艺、施工进度等，报请甲方和监理审批。
5. 施工现场：清理施工现场，排除安全隐患，保证施工场地平整、道路畅通。
三、施工工艺1. 基础施工：根据设计图纸，先进行基础施工，基础施工完毕后进行验槽，确保基础质量。
2. 墙体施工：采用标准砖砌筑，砖墙内外墙抹灰采用现场拌制的砂浆，砂浆强度等级符合设计要求。
3. 柱梁施工：根据设计图纸，进行柱梁施工，柱梁混凝土强度等级符合设计要求。
4. 门窗过梁施工：门窗过梁采用预制混凝土过梁，过梁尺寸、强度符合设计要求。
5. 构造柱施工：构造柱施工按照设计要求进行，构造柱纵筋搭接长度、箍筋间距等符合规范。
6. 拉接筋施工：墙体拉接筋施工按照设计要求进行，拉接筋长度、锚固长度等符合规范。
7. 砌体勾缝：砌体灰缝宽度均匀一致，砂浆饱满，勾缝深度符合设计要求。
四、质量控制1. 严格把控原材料质量，对进场原材料进行检验，不合格的材料不得使用。
2. 加强施工过程控制，确保施工质量符合设计要求和规范标准。
3. 做好施工记录，及时反馈施工过程中出现的问题，确保工程顺利进行。
4. 定期对施工人员进行技术培训，提高施工技能和质量意识。
五、安全文明施工1. 加强施工现场安全管理，严格执行安全操作规程，预防安全事故的发生。
砌体结构设计
13. 砌体结构的大梁，应根据《砌体结构设计规范》GB50003—2001第6.2.5条设计。既：
当梁跨度大于或等于下列数值时，其支承处宜加设壁柱，或采用其他加强措施。
对240mm厚的砖墙为6m,对180mm厚的砖墙为4.8m；
对砌块、料石墙为4.8m。
14. 外凸窗台板抗倾覆不够问题：
(6).楼梯布置。采用X型斜线表示楼梯间，并注明楼梯间另详。尽量用板式楼梯，方便设计及施工，也较美观。
Hale Waihona Puke (7).板顶标高。可在图名下说明大多数的板厚及板顶标高，厨厕及其它特殊处在其房间上另外标明。
(8).梁布置及其下的梁垫布置。也可在梁支座处将梁加宽至500来代替梁垫。
(9).板上开洞(厨、厕、电气及设备)洞口尺寸及其附加筋，附加筋不必一定锚入板支座，从洞边锚入La即可。板上开洞的附加筋，如果洞口处板仅有正弯距，可只在板下加筋；否则应在板上下均加附加筋。留筋后浇的板宜用虚线表示其范围，并注明用提高一级的膨胀混凝土浇筑。未浇筑前应采取有效支承措施。住宅跃层楼梯在楼板上所开大洞，周边不宜加梁，应采用有限元程序计算板的内力和配筋。板适当加厚, 洞边加暗梁。
(1).预制板的布置(板的选用、板缝尺寸及配筋)。标注预制板的块数和类型时, 不要采用对角线的形式。因为此种方法易造成线的交叉, 宜采用水平线或垂直线的方法, 相同类型的房间直接标房间类型号。应全楼统一编号，可减少设计工作量，也方便施工人员看图。板缝尽量为40, 此种板缝可不配筋或加一根筋。布板时从房间里面往外布板, 尽量采用宽板, 现浇板带留在靠窗处, 现浇板带宽最好≥200(考虑水暖的立管穿板)。如果构造上要求有整浇层时, 板缝应大于60。整浇层厚50, 配双向φ6@250, 混凝土C20。应采用横墙或横纵墙(横墙为主)混合承重方案，抗坍塌性能好。构造柱处不得布预制板。建议使用PMCAD的人工布板功能布预制板，自动布板可能不能满足用户的施工图要求，仅能满足定义荷载传递路线的要求。对楼层净高很敏感、跨度超过6.9米或不符合模数时可采用SP板，SP板120厚可做到7.2米跨。
完整版砌体结构设计规范2023
砌体结构设计规范[附条文说明] GB50003-20111总则1.0.1为了贯彻执行国家的技术经济政策，坚持墙材革新、因地制宜、就地取材，合理选用结构方案和砌体材料，做到技术先进、安全适用、经济合理、确保质量，制定本规范。
1.0.2本规范适用于建筑工程的下列砌体结构设计，特殊条件下或有特殊要求的应按专门规定进行设计：1砖砌体：包括烧结普通砖、烧结多孔砖、蒸压灰砂普通砖、蒸压粉煤灰普通砖、混凝土普通砖、混凝土多孔砖的无筋和配筋砌体；2砌块砌体：包括混凝土砌块、轻集料混凝土砌块的无筋和配筋砌体；3石砌体：包括各种料石和毛石的砌体。
1.0.3本规范根据现行国家标准《建筑结构可靠度设计统一标准》GB50068规定的原则制订。
设计术语和符号按照现行国家标准《建筑结构设计术语和符号标准》GB/T50083的规定采用。
1.0.4按本规范设计时，荷载应按现行国家标准《建筑结构荷载规范》GB50009的规定执行；墙体材料的选择与应用应按现行国家标准《墙体材料应用统一技术规范》GB50574的规定执行；混凝土材料的选择应符合现行国家标准《混凝土结构设计规范》GB 50010的要求；施工质量控制应符合现行国家标准《砌体结构工程施工质量验收规范》GB50203、《混凝土结构工程施工质量验收规范》GB50204的要求；结构抗震设计应符合现行国家标准《建筑抗震设计规范》GB50011的有关规定。
1.0.5砌体结构设计除应符合本规范规定外，尚应符合国家现行有关标准的规定。
2术语和符号2.1术语2.1.1砌体结构masonry structure由块体和砂浆砌筑而成的墙、柱作为建筑物主要受力构件的结构。
是砖砌体、砌块砌体和石砌体结构的统称。
2.1.2配筋砌体结构reinforced masonry structure由配置钢筋的砌体作为建筑物主要受力构件的结构。
是网状配筋砌体柱、水平配筋砌体墙、砖砌体和钢筋混凝土面层或钢筋砂浆面层组合砌体柱（墙）、砖砌体和钢筋混凝土构造柱组合墙和配筋砌块砌体剪力墙结构的统称。
砌体墙构造柱设置规范
砌体墙构造柱设置规范
柱是砌体墙的构造部分之一，起着牢固支撑墙体和承重的作用。
柱的设置规范非常重要，下面将从柱的尺寸、布置、材料、施工等方面进行详细说明。
一、柱的尺寸和布置：
1. 柱的尺寸应根据墙体结构的需要进行设计，一般要满足承受垂直荷载和水平荷载的要求。
2. 柱的布置要根据建筑结构设计图纸进行确定，柱的间距要符合设计要求，一般为3-4米之间。
3. 柱的位置要合理选择，尽量避免柱子阻碍使用空间，并确保柱的间距均匀，不得有重叠或间隙过大。
二、柱的材料选用：
1. 柱的材料一般选用砖、混凝土或者钢筋混凝土等。
选择材料时要根据墙体结构的要求和承载能力进行选择。
2. 砖柱可以采用砖墙砌筑的方式进行施工，砖的品质要符合相关标准，砌筑要牢固、水平、垂直。
3. 钢筋混凝土柱的施工要符合相关标准和设计要求，要注意钢筋的布置、混凝土的浇筑和养护。
三、柱的施工注意事项：
1. 在进行柱的施工之前，要进行地基处理，并与地基相连，确保柱子的牢固性和稳定性。
2. 柱子的砌筑要使用优质的材料和施工工艺，力求保证柱体的强度和坚固。
3. 柱的加固处理要符合设计要求，可以通过钢筋、梁板、加强
筋等措施进行加固，增加柱子的抗震能力。
4. 柱的验收要经过专业力学性能测试，确保柱体满足设计要求并且安全可靠。
总之，柱的设置规范对砌体墙的稳定性和承载能力有着重要影响。
在施工过程中要严格按照设计要求进行操作，确保柱的尺寸、布置、材料和施工都符合规范，以提高墙体的稳定性和整体结构的安全可靠性。
此外，柱的质量验收也是至关重要的，要经过专业测试和评估，确保柱的质量和性能达到设计要求。
砌体工程工程施工规范
砌体工程工程施工规范为了保障砌体工程的质量和安全，确保建筑物的稳固和耐久，特制定以下砌体工程施工规范，详细说明砌体工程的规范要求，以便施工人员按照规范进行施工操作。
一、砌体材料的准备1.1 砌筑用砂浆的材料应符合国家相关标准，优质的水泥、砂子、水等材料必须按比例精确搅拌，以保证砂浆的质量。
1.2 砌体用砖材料必须符合国家相关标准，砖头表面应平整、无裂缝、无破损，保证砌体的美观和稳定。
1.3 尽量避免使用裂缝过大的砖头，以免影响墙体的整体稳定性。
1.4 在施工现场应有专人负责对材料进行检验和保管，确保砌体工程的质量。
二、基础处理2.1 在开始砌筑砖墙之前，必须对基础进行合理处理，确保基础平整、牢固、无裂缝。
2.2 在进行基础处理时，应根据设计要求合理布置列梁、承台等构造，保证基础的稳固性。
2.3 基础处理工作完成后，必须进行验收，合格后方可进行砌体工程的施工。
三、墙体结构设计3.1 墙体的结构设计必须符合建筑设计规范，保证建筑物的稳固和安全。
3.2 在设计墙体时，应合理设置水平构造、垂直构造、墙体厚度等参数，以确保墙体的稳定性和承载能力。
3.3 墙体结构设计完成后，必须经过验收合格后方可进行砌体工程的施工。
四、砌筑技术要求4.1 砌体墙应按图纸要求垂直、平整，并确保墙面平整度符合规范要求。
4.2 在进行墙体砌筑时，应根据设计要求合理设置建筑墙洞、烟囱、管道等构造，以确保墙体的整体稳定性。
4.3 在砌墙时，必须按规范要求进行搭接、夯实和保持缝隙一致，保证砌体的牢固和结实。
4.4 砌筑墙体时，应根据设计要求设置砌筑法规，保证砌墙的质量和美观度。
五、砂浆施工要求5.1 在砌墙时，必须按照比例要求调配水泥砂浆，并严格控制砂浆的水分含量，以确保砌墙的牢固和稳定性。
5.2 砌墙砂浆施工时，应遵守施工图纸的要求，施工过程中，应及时清除砂浆表面的浮灰、砂粒等杂质，保证砂浆的均匀性。
5.3 砌墙砂浆的厚度应符合设计要求，夯实均匀，缝隙一致，确保墙体的牢固和坚固。
配筋砌体工程要求
配筋砌体工程要求一、一般规定1 、配筋砌体工程除应满足本章要求外，尚应符合本规范第5、6章的规定。
说明：1为避免重复，本章在“一般规定”、“主控项目”、“一般项目”的条文内容上，尚应符合本规范第5、6章的规定。
2 、构造柱浇灌混凝土前，必须将砌体留槎部位和模板浇水湿润，将模板内的落地灰、砖渣和其他杂物清理干净，并在结合面处注入适量与构造柱混凝土相同的去石水泥砂浆。
振捣时，应避免触碰墙体，严禁通过墙体传震。
说明2 本条这些施工规定，是为了保证混凝土的强度和两次浇捣时结合面的密实和整体性。
3 、设置在砌体水平灰缝中钢筋的锚固长度不宜小于50d，且其水平或垂直弯折段的长度不宜小于20d和150mm；钢筋的搭接长度不应小于55d。
说明：3配置在砌体水平灰缝中的受力钢筋，其握裹力较混凝土中的钢筋要差一些，因此在保证足够的砂浆保护层的条件下，其锚固长度和搭接长度要加大。
4 、配筋砌块体剪力墙，应采用专用的小砌块砌筑砂浆和专用的小砌块灌孔混凝土。
说明：4小砌体砌筑砂浆和小砌块灌孔混凝土性能好，对保证配筋砌块砌体剪力墙的结构受力性能十分有利，其性能应分别符合国家现行标准《混凝土小型空心砌块砌筑砂浆》JC860和《混凝土小型空心砌块灌孔混凝土》JC861的要求。
二、主控项目1 、钢筋的品种、规格和数量应符合设计要求。
检验方法：检查钢筋的合格证书、钢筋性能试验报告、隐蔽工程记录。
2 、构造柱、芯柱、组合砌体构件、配筋砌体剪力墙构件的混凝土或砂浆的强度等级应符合设计要求。
抽检数量：各类构件每一检验批砌体至少应做一组试块。
检验方法：检查混凝土或砂浆试块试验报告。
说明：1-2构造柱、芯柱、组合砌体构件、配筋砌体剪力墙构件等配筋砌体中的钢筋的品种、规格、数量和混凝土或砂浆的强度直接影响砌体的结构性能，因此应符合设计要求。
3、构造柱与墙体的连接处应砌成马牙槎，马牙槎应先退后进，预留的拉结钢筋应位置正确，施工中不得任意弯折。
抽检数量：每检验批抽20%构造柱，且不少于3处。
砌体结构设计规范 [附条文说明] GB50003
![砌体结构设计规范 [附条文说明] GB50003](https://img.taocdn.com/s3/m/6e13924249649b6649d7472d.png)
4.0
18
0.7
3.5
18
注：对于多层混凝土砌块房屋，当外墙厚度不小于190mm、层高不大于2.8m、总高不大于19.6m、基本风压不大于0.7kN/m2，时，可不考虑风荷载的影响。
4．2．7 计算上柔下刚多层房屋时，顶层可按单层房屋计算，其空间性能影响系数可根据屋盖类别按本规范表4．2．4采用。
0.73
0.78
0.82
—
—
—
—
—
—
3
0.37
0.49
0.60
0.68
0.75
0.81
—
—
—
—
—
—
—
—
—
2 横墙的厚度不宜小于180mm；
3 单层房屋的横墙长度不宜小于其高度，多层房屋的横墙长度不宜小于H/2（H为横墙总高度）。
注：1 当横墙不能同时符合上述要求时，应对横墙的刚度进行验算。如其最大水平位移值umax≤H/4000时，仍可视作刚性或刚弹性方案房屋的横墙；
2 凡符合注1刚度要求的一段横墙或其他结构构件（如框架等），也可视作刚性或刚弹性方案房屋的横墙。
表4．2．4 房屋各层的空间性能影响系数ηi
屋盖或楼盖类别
横 墙 间 距s(m)
16
20
24
28
32
36
40
44
48
52
56
60
64
68
72
1
—
4．2．6 刚性方案多层房屋的外墙，计算风荷载时应符合下列要求：
1 风荷载引起的弯矩，可按下式计算：
砌体结构构造大样图（含设计说明）
砌体填充墙构造说明
内墙门窗洞宽分别大于1.2米，及居住建筑的入户口门，两 侧应设抱框柱；
洞宽不大于1.2m时，是否设抱框柱具体由设计定。
窗边设抱框柱时，应在窗下口处相应设置现浇带；
当砌体填充墙具有较高强度和较好稳定性（高厚比较小） 时，亦可不设置内墙洞边抱框柱，但须由具体设计予以确定。
填充内墙当净高超过4米时应在墙半高处附近设置墙中现浇带；
砌体填充墙内墙当墙长大于2倍层高或8米时，应在墙长范 围内按不大于2倍层高及8米设置构造柱，并优先在洞边处设置。
双侧无侧向支承的墙应在其两端处设置构造柱（但当墙长不 大于2.5米时可仅在墙一端或墙中处设置1根构造柱）；当墙体 端面处有垂直相交的墙体，且该墙肢长不小于1m时，此端面也 可不设。
单侧无侧向支承的墙应在其无侧向支承端处设置构造柱 （当墙长不大于2.5m时可不设）；当墙体端面处有垂直相交的 墙体，且该墙肢长不小于1m时，此端面也可不设。
A.填充墙外墙当净高超过4米时 应在墙半高处附近设置墙中现 浇带；
B.当墙净高超过4米且在墙长范围 内有窗时，墙中现浇带应设置在 窗上口处，并沿墙长贯通（与洞 上口现浇过梁或梁下悬板重合处 各自配筋同时浇筑）；
A. 外墙通窗下为砌体填充窗 下墙时，应按中距不大于2.5 米在墙内设置窗下悬臂柱；
B. 外墙窗宽超过4米时亦应在 窗下砌体填充墙内按中距不大 于2.5米设置窗下悬臂柱。
填充墙长度（简称墙长）按如下规定确 定： a 与侧向支撑构件（框架柱、剪力墙）接连的 接端；b 填充墙不与支撑构件相连，也不在沿 轴线延伸的终止端。计算墙长时，墙两端的门 窗洞口不与扣除，两端之间存在与之垂直相交 的墙体时，不能将此相交墙视为侧向支撑而改 变墙长；门窗洞口上的砌体高度小于1/5洞宽 或小于400时，门洞两侧视为互不影响的两段 墙体的终止端面，并以此计算墙长。
砌石工程设计说明
砌石工程设计说明一、干砌1、干砌石施工应进行封边处理，应防止砌体发生局部变形或砌体坍塌而危及施工人员安全。
2、干砌石墙体外露面应设丁石（拉结石），并均匀分布，以增强整体稳定性。
3、干砌石护坡工程应从坡脚自下而上施工，应采用竖砌法（石块的长边与水平面或斜面呈垂直方向）砌筑，缝口要砌紧使空隙达到最小。
空隙应用小石填塞紧密，防止砌体受到水流冲刷或外力撞击时滑脱沉陷，以保持砌体的坚固性。
4、干砌石墙体施工时，不得站在砌体上操作和在墙上设置拉力设施、缆绳等。
对于稳定性较差的干砌石墙体、独立柱等设施，施工过程中应加设稳定支撑。
5、卵石砌筑应采用三角缝砌筑工艺，按整齐的梅花形砌法，六角紧靠，不得有“四角眼”或“鸡抱蛋”（即中间一块大石，四周一圈小石）。
石块不得前伏后仰、左右歪斜或砌成台阶状。
6、砌筑时严禁将卵石平铺散放，而应由下游向上游一排紧挨一排地铺砌，同一排卵石的厚度应尽量一致，每块卵石应略向下游倾斜，严禁砌成逆水缝。
7铺砌卵石时应将较大的砌缝用小石塞紧，在进行灌缝和卡缝工作时，灌缝用的石子应尽量大一些，使水流不易淘走；卡缝用小石片，用木榔头或石块轻轻砸入缝隙中，用力不宜过猛，以防砌体松动。
二、浆砌1、砂浆搅拌机械应符合JGJ33及JGJ46的有关规定，施工中应定期进行检查、维修，保证机械使用安全。
2、砌筑浆砌石护坡、护面墙、挡土墙时，若石料存在尖角，应使用铁锤敲掉，以防止外露墙面尖角伤人。
3、当沟、槽宽度小于1m时，在砌筑站人的一侧，应预留不小于40cm的操作宽度；施工人员进入深基础沟、槽施工时应从设置的阶梯或坡道上出入，不得从砌体或土壁支撑面上出入。
4、施工中不得向刚砌好的砌体上抛掷和溜运石料，应防止砂浆散落和砌体破坏而致使坠落物伤人。
5、砌筑基础时，应检查基坑的土质变化情况，查明有无崩裂、渗水现象。
发现基坑土壁裂缝、化冻、水浸或变形并有坍塌危险时，应及时撤退；对基坑边可能坠落的危险物要进行清理，确认安全后方可继续作业。
砌体工程设计说明构造要求
砌体构造要求交底记录1、本工程砌体工程地下室及电梯井隔墙采用预制混凝土砖（MU10），M10水泥砂浆砌筑。
其余墙体采用蒸压加气混凝土砌块，M5混合砂浆砌筑。
2、所有的厨房、卫生间及卫生间内的管井隔墙离地200高处捣C20细石混凝土反坎（门及门洞处除外）；凡与室外露台、阳台连接的墙体下离地200高处捣C20细石混凝土反坎（门及门洞处除外）。
其余加气块砌体墙下砌筑三皮95水泥砖墙基，与细石混凝土反坎找平。
并确保砌块墙水平灰缝平直。
3、所有电气设备用房门及管井房门处用C20混凝土浇筑200高门槛。
4、砌体填充墙应沿柱(剪力墙)高每隔420配置2A6 墙体拉筋。
拉筋伸入墙内的长度，抗震构造措施采用的设防烈度6度高层建筑及7、8、9度建筑拉筋应沿墙全长贯通；6度非高层建筑楼梯间和疏散通道的填充墙拉筋沿墙全长贯通，其它墙体拉筋不应小于墙长的1/5且不小于1000。
地下一层及以下的填充墙拉筋按6度多层要求。
5、墙长大于5m或超过层高2倍时，应设置钢筋混凝土构造柱，构造柱间距不超过3m。
6、墙高度超过4m(厚度小于等于120的墙高度超过3m )时，墙体半高处(一般结合门窗洞口上方过梁位置) 设置与柱(剪力墙)连接且沿墙全长贯通的钢筋混凝土水平系梁(圈梁)，梁截面为墙厚bx150 ,纵筋4B10 ,箍筋A6@200. 施工时预埋4C10与水平系梁纵筋连接。
水平系梁遇过梁时，分别按截面、配筋较大者设置。
7、支承在悬臂梁或悬臂板上的墙体，墙端及外墙应设置构造柱，构造柱的间距不大于。
当墙体与框架柱紧贴时(图7.4)，框架柱位置应设GZ,并在框架柱(梁)内沿GZ高度方向设置A6@200 ,与GZ牢靠拉结。
8、在宽度大于2m的洞口两侧、重型门(厂房门、车库门、人防门、及门洞宽度大于1.5m的安全门和防火门等)的两侧、长度超过2.5m的独立墙体的端部，应设置构造柱。
9、窗洞高度超过2.4m且其后无横墙支撑的窗间墙，应在窗间墙两侧设置构造柱，当后面无横墙支撑的窗间墙宽度小于400时，应按混凝土窗间墙施工。
砌块排版设计说明
砌块排版设计说明一、砌体排版原则1、图纸要求。
认真阅读图纸设计总说明（建筑、结构）要求，了解构造柱、抱框柱、腰梁的要求。
新的要求：蒸压加气块墙体需设置腰梁或板带，所有材料填充墙小于等于2m洞口两侧设置抱框，大于2m洞口两侧设置构造柱，具体以设计文件为准。
2、国家规范或当地政府要求。
认真阅读《砌体结构工程施工质量验收规范》GB50203-2011，结合图集《13J104（蒸压加气混凝土砌块、板材构造）》以及当地政府对质量通病防治要求（如宣城地区）。
备注：当设计无要求时，构造柱应设置在填充墙的转角处、T形交界处或端部，当墙长大于5m时，应间隔设置3、集团“两防”文件和区域强制推广工艺及发文。
项目上应及时了解集团和区域有关发文，根据要求进行排版，若遇文件冲突时可及时与区域工程管理部联系；二、砌体排版要点1、抗震设防区构造柱设置要求：1）砌体墙的端部（无混凝土墙、柱时）及转角、丁字接头处；2）宽度大于或等于2.1m的洞口两侧需设置构造柱；3）当洞口宽度小于2.1m时，应在洞口两侧设置钢筋混凝土边框，当砌块干密度为B05、B06、B07级且门洞口宽度≤2.1M时，每隔200mm高放置一块混凝土预制块，导墙以上起步以及顶部必须设置预制块；或窗洞口，每隔200mm高放置一块的混凝土预制块。
窗台压顶梁以上起步以及顶部必须设置预制块（高宽同加气块尺寸，长度≥200mm）；4、当墙长大于5米或2层墙高时，应在墙中部设置构造柱；5、外围护墙的墙角（包括悬挑结构的阳角）应设置构造柱。
备注：针对靠剪力墙边的≤10cm的门垛、窗垛需一次优化2、水平系梁的设置要求：1）参照图纸要求，图纸无要求时应参照当地政府有无强制要求，两者都无要求时可以不进行设置；2）水平系梁宜设置在墙体中部，梁宽同墙厚，宜与门窗过梁结合设置；3、窗台压顶梁设置要求①当洞口宽度大于600mm时，必须设置窗台压顶。
各种材料砌体均设置窗台压顶；②窗台压顶可采用预制式、分段式和现浇式。
砌体构造
一、砌体构造设置1、构造柱的设置（1）构造柱的设置要求、截面、配筋、砼标号均按结构设计说明施工（2）构造柱设置的主要位置：①填充墙长度大于5米，或墙长超过层高2倍时，应设置钢筋砼构造柱。
构造柱柱中心距为5米或两倍层高中的小者。
②阳台及砖砌拦河、天面女儿墙，每隔3米及转角处均设置构造柱。
③露台分户墙端设置构造柱及压顶梁、灰砂砖砌筑。
（3）对于多、高层阳台构造柱，可同结构梁一同浇注，但必须确保顶端（结构梁底）为铰接，柱顶内外钢筋45度交叉即可形成铰接；（4）砌体（大于3m）无约束的端部必须增设构造柱。
2、抱框柱设置（1）大于1.2m进户门、大于2m的门窗洞口两侧应设置抱框柱；或按设计要求设置构造柱。
（2）根据各地区设计要求，截面为10cm×墙宽、砼标号C20、内配2Φ12，拉结筋2Φ6@300（或与砌体拉接筋一并设置）；（3）门柱筋底部在结构板上生根，窗柱可在窗台压梁上生根；上部既可以同连系过梁连接，也可同结构梁铰接。
3、系梁设置（1）填充墙高大于4m时，设置水平系梁一道，系梁一般位于墙半高处，宜与门窗过梁结合设置。
（2）系梁截面高度一般为18㎝×墙宽、砼标号为C20、内配4Φ12、箍筋Φ6@200；纵筋两端锚入砼柱内35d（若植筋大于10d）。
（3）系梁同结构柱、剪力墙、构造柱、抱框柱等必须按相关规范要求连接。
（4）对低、多层建筑，顶层和底层应在窗台位置通长设置水平系梁，高度不宜小于18㎝，纵筋不少于4￠12，箍筋￠6@200。
4、窗台压顶梁设置（1）窗台压顶梁截面及配筋均按设计施工。
（2）当砌体材料为蒸压砌块时，嵌固长度应为240cm，当两侧设有框抱柱时，与框抱柱同时浇注，可不考虑嵌固长度；（3）结构找坡：窗台飘板面必须向外找坡，坡度＞6%。
严禁平设或向内坡。
（4）窗台压顶必须先浇筑，后向上砌墙；有框包柱除外。
（5）各层阳台翻边顶坡向阳台；屋面女儿墙、护拦压顶均坡向屋面；严禁坡向外墙或外立面。
砌体结构设计手册
砌体结构设计手册
《砌体结构设计手册》是一本涵盖了砌体结构相关设计规范、计算方法和施工要求的手册。
该手册的目的是为了提供给工程设计师、施工方和监理人员参考，帮助他们在设计和实施砌体结构时遵循规范，确保工程的安全性、稳定性和耐久性。
《砌体结构设计手册》通常包括以下内容：
1. 砌体结构的设计原则和基本理论：介绍砌体结构的基本知识、力学原理和设计要求。
2. 砌体材料的选择和性能要求：介绍砌体常用的材料，例如砖块、砂浆等，并详细说明它们的性能要求和试验方法。
3. 砌体结构的设计规范和计算方法：介绍砌体结构设计的相关规范和计算方法，包括荷载计算、抗震设计、墙体厚度的确定等。
4. 砌体结构的施工要求：详细说明砌体结构的施工要求，例如砌筑工艺、砌体接缝处理、砂浆配料和拌合比等。
5. 砌体结构的质量检验和验收标准：介绍砌体结构的质量检验方法和验收标准，确保工程的质量。
6. 砌体结构的养护和维修：介绍砌体结构的养护措施和维护方法，延长结构的使用寿命。
《砌体结构设计手册》是一个重要的工具书，对于从事砌体结构设计和施工的人员来说，具有重要的参考价值和实用性。
砌体结构概念设计与构造措施
浅议砌体结构的概念设计与构造措施摘要：近年来，我国的国民经济高速发展，综合国力得到了极大提高，相应带动了大量的城乡改造工程。
但我国的城市发展极不平衡，在较为落后偏僻的城市由于经济实力较差、交通不便等原因，楼房的建设仍以砌体结构为主。
本文通过对砌体建筑的建筑方案、结构设计和地基基础设计要点和相关设计规范条文的论述，达到控制设计质量、保证主体结构安全性的目的。
关键词：砌体结构；概念设计；构造措施1、建筑设计1.1设计应符合抗震概念设计要求平面不规则的建筑由于平面上质量和刚度中心偏移距离较大，而在地震中产生较大的扭转变形。
地震作用计算一般采用底部剪力法，此法的前提是以剪切变形为主、且质量和刚度沿高度分布比较均匀的结构；竖向不规则的建筑、竖向抗侧力构件不连续，将影响水平力的传递途径，引起水平力的重分配和应力集中。
2008年5月12日的汶川大地震就有力地诠释了这个概念：平面规则的建筑破坏相对较小，而那些平面不规则的如h型、l型、t型、回型等建筑破坏相对较大。
1.2设计应严格控制房屋高度、层数和层高《建筑抗震设计规范》（gb50011-2010）第7.1.2条明确规定了各种设防烈度下房屋的层数和总高度限值。
经过对多栋建筑（8烈度设防）抗震计算结果分析可知总高度和层数接近或达到抗震规范表7.1.2规定的限值时，不但横墙的间距、洞口的尺寸、窗间墙等都远大于本规范的限值，而且构造柱的设置数量远大于本规范的构造规定。
即使计算能通过，建筑造价也要大幅增加。
同样，抗震规范表7.1.5规定了砌体房屋的层高限值，若超过了限值则要通过一系列措施来加强，如增加墙的厚度、加密构造柱等，无形中增加了很多造价。
因此，建筑方案设计时应尽量避免房屋的高度、层数和层高接近、达到或超过抗震规范规定的限值。
1.3控制房屋的高宽比和房屋中砌体墙段的局部尺寸房屋的高宽较大时，在水平力作用下，建筑的变形中不仅有剪切变形，而且产生较大的整体弯曲变形，与底部剪力法的计算假定条件不符，计算结果可想而知。
砌筑工程说明
第三章砌筑工程定额使用说明一、设计要求的标准砖、空心砖、多孔砖以及各种砌块的规格和强度等级与定额取定不同时，可以换算，其他不变。
二、砖墙定额已包括先立门窗框的调直用工以及腰线、窗台线、挑檐等一般出线用工。
三、空斗墙的填充料按炉渣考虑，如设计使用与定额不同，可以换算，其他不变。
四、砌体内采用钢筋加固的，按设计重量套用第四章的相应定额。
五、砖墙不分框架和非框架，不分内外墙，标准砖墙定额不分墙厚。
六、多孔砖、空心砖中砌筑过程中所需实砌标准砖，定额已综合考虑；窗间墙、窗台下、楼板下的实砌标准砖，应按零星实砌标准砖计算。
七、砖、石基础定额已综合水泥砂浆防潮层（不含垂直面防潮层）。
八、圆弧形砖基础，按定额项目人工乘以系数1.1。
标准砖墙及空花墙为圆、弧形砌体的，其圆弧形部分增加费用套用圆、弧形砖墙增加费用定额，多孔砖墙为圆弧形的，弧形部分砌体每立方米增加0.14工日。
圆弧形石砌体基础、墙按定额项目人工乘以系数1.1。
九、烟囱、烟道内衬需要填充隔热层者，每立方米各种填料用量：矿渣1.5m3，石棉灰50kg，硅藻土730kg，根据设计要求选取一种计算。
十、本定额的石料用量：乱毛石为收方的虚体积，整毛石、方整石为实体积。
十一、整毛石清水墙和柱定额未包括修边打荒，有发生的另行计算。
挡土墙、混水墙和乱毛石清水墙定额已考虑叠切面加工。
十二、整毛石墙面设计要求的竖缝对直和规格需要定长的，定额中的整毛石按定长石调整。
十三、整毛石墙、细石墙综合了单轨墙、双轨墙及单轨墙砌至窗台三种类型。
整毛石墙中清水墙的灰缝为21~30mm，如设计要求小于20mm。
应按细石墙计算。
十四、竖砌石板围墙高度按地面以上2m考虑的，厚度以120mm 为准，实际规格不同时，企石用量按下列比例进行调整，其余工料不变。
⑴高度每增减100mm，企石用量增减4%；⑵厚度每增减10mm，企石用量增减8.5%。
十五、整毛石柱、细石柱定额是按整毛石或方整石砌筑的；整根石柱（含珠、柱、斗三部分）、门框（斗）、窗框（斗）石材均为半成品。

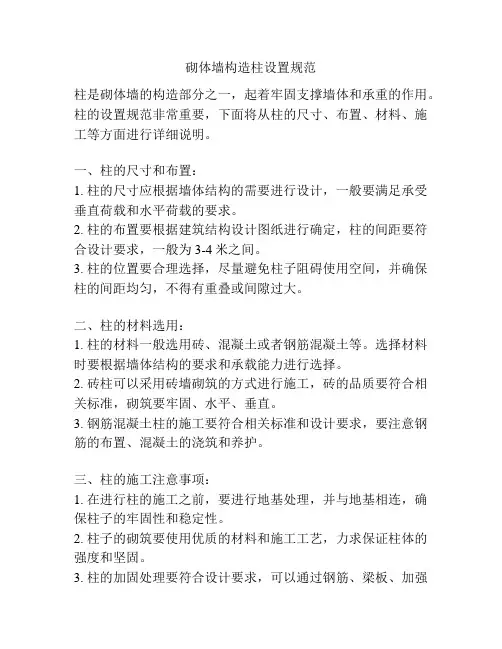

砌体构造柱设置规范
砌体构造柱设置规范以下是一份关于砌体构造柱设置规范的简要说明，以便确保砌体构造柱的正确设置和安全使用。
1. 设计准备：在确定需要设置砌体构造柱的位置前，需准备好以下设计资料：- 详细的建筑平面图和立面图。
- 相关结构和建筑材料的设计参数和规范。
- 柱子所需的承重能力和设计荷载。
2. 材料准备：- 选择适合的砌体构造柱材料，如混凝土、砖块等。
- 准备所需的钢筋，包括纵向钢筋和箍筋。
根据设计要求和地震要求确定钢筋的数量和尺寸。
3. 柱子尺寸：- 根据设计要求和荷载要求，确定砌体构造柱的尺寸，如高度、宽度和厚度等。
- 柱子的尺寸应当满足结构强度和刚度的要求。
4. 基础准备：- 实地勘测，确定柱子的具体位置和基础尺寸。
- 清理基础建筑物和地面，使其平整、干燥，并清除植物和杂物。
5. 柱子设置：- 在基础上设置木板或木框，并使用水平仪确保准确水平。
- 根据设计要求，在柱子上标记出纵向钢筋的位置。
- 按照设计要求，在柱子的四个角上设置竖直的钢筋（纵向钢筋）。
- 在钢筋周围设置箍筋，提高柱子的抗压能力。
6. 砌体施工：- 选取合适的砌筑方法和砌筑材料，如砖块和砂浆。
- 根据设计要求，在柱子的四个角落和纵向钢筋周围设置砖块。
- 使用水平仪和垂直仪确保砌体构造柱垂直且水平。
- 砌体构造柱的高度应根据设计要求逐层设置。
7. 柱顶处理：- 在柱子顶部设置合适的平面，如砂浆、混凝土或其他防水材料。
- 保证柱顶平面与周围结构的连接和密封。
8. 后续处理：- 确保砌体构造柱在设置后的一段时间内保持干燥和稳定。
- 按照施工和安全规范，及时进行柱子的保养和维修。
总结：砌体构造柱的设置应根据设计要求和规范进行，并配合正确的材料和施工方法。
设置过程中需要确保柱子的稳定性和刚度，并留意到设计中的其他要求，如地震和防火要求。
同时，施工过程中要进行质量检查和验收，以确保砌体构造柱的安全使用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
砌体构造要求交底记录
1、本工程砌体工程地下室及电梯井隔墙采用预制混凝土砖（MU10），M10水泥砂浆砌筑。
其余墙体采用蒸压加气混凝土砌块，M5混合砂浆砌筑。
2、所有的厨房、卫生间及卫生间内的管井隔墙离地200高处捣C20细石混凝土反坎（门及门洞处除外）；凡与室外露台、阳台连接的墙体下离地200高处捣C20细石混凝土反坎（门及门洞处除外）。
其余加气块砌体墙下砌筑三皮95水泥砖墙基，与细石混凝土反坎找平。
并确保砌块墙水平灰缝平直。
3、所有电气设备用房门及管井房门处用C20混凝土浇筑200高门槛。
4、砌体填充墙应沿柱(剪力墙)高每隔420配置2A6 墙体拉筋。
拉筋伸入墙内的长度，抗震构造措施采用的设防烈度6度高层建筑及7、8、9度建筑拉筋应沿墙全长贯通；6度非高层建筑楼梯间和疏散通道的填充墙拉筋沿墙全长贯通，其它墙体拉筋不应小于墙长的1/5且不小于1000。
地下一层及以下的填充墙拉筋按6度多层要求。
5、墙长大于5m或超过层高2倍时，应设置钢筋混凝土构造柱，构造柱间距不超过3m。
6、墙高度超过4m(厚度小于等于120的墙高度超过3m )时，墙体半高处(一般结合门窗洞口上方过梁位置) 设置与柱(剪力墙)连接且沿墙全长贯通的钢筋混凝土水平系梁(圈梁)，梁截面为墙厚bx150 ,纵筋4B10 ,箍筋A6@200. 施工时预埋4C10与水平系梁纵筋连接。
水平系梁遇过梁时，分别按截面、配筋较大者设置。
7、支承在悬臂梁或悬臂板上的墙体，墙端及外墙应设置构造柱，构造柱的间距不大于。
当墙体与框架柱紧贴时(图7.4)，框架柱位置应设GZ,并在框架柱(梁)内沿GZ高度方向设置A6@200 ,与GZ牢靠拉结。
8、在宽度大于2m的洞口两侧、重型门(厂房门、车库门、人防门、及门洞宽度大于1.5m的安全门和防火门等)的两侧、长度超过2.5m的独立墙体的端部，应设置构造柱。
9、窗洞高度超过2.4m且其后无横墙支撑的窗间墙，应在窗间墙两侧设置构造柱，当后面无横墙支撑的窗间墙宽度小于400时，应按混凝土窗间墙施工。
窗间墙混凝土强度等级取C20，纵筋取C10@200双排布置，封闭箍筋A6@200。
10、高层建筑的楼梯间填充墙构造柱间距不应大于层高且不大于4m。
11、本工程除注明者外，构造柱截面取墙厚x200，纵筋C10@200，箍筋A6@200；施工时先砌墙后浇构造柱，在上下楼层梁相应位置预留纵筋与构造柱纵筋连接。
12、填充墙与构造柱交接处，应设墙体拉筋，见图7.9；拉筋伸入墙内的长度要求同7.1条。
13、楼梯间和疏散通道的填充墙，应采用镀锌电焊网砂浆面层加强。
钢丝网规格为DHW1.8X50.8X50.8双面设置。
梅花形设置S形A6钢筋穿墙对拉，间距@900。
砂浆强度等级≥M5，厚度≥25。
钢丝网需连接接长时，搭接长度不小于200.钢网外表保护层厚度10~15mm。
14、过梁
(1).过梁面距离梁(板)底不小于150时，采用过梁；小于150时，改为下挂板型式，下挂板应后浇。
(2).当洞侧与柱、抗震墙距离小于过梁支承长度a时，柱、墙应在相应位置预留连接钢筋。
过梁支撑长度，小于2米的洞口不小于240，大于两米的洞口不小于370。
过梁厚度：洞口小于1500的为120厚，1500~2000的为150厚，2000~2500的为180厚，2500~3000的为240厚，大于3000的为300厚，并采用下挂板或下挂过梁。
配筋见结构总说明。
15、当外墙为砌块填充墙且洞口宽度不小于900时，应在窗台部位设现浇钢筋混凝土压顶，截面为墙厚x 100 ，内配2C10，水平拉筋(单肢) A6@200，压顶两端各伸入砌体内不小于400 。
16、当外墙设置通长窗时，窗下应设现浇钢筋混凝土压顶，截面为墙厚x 120 ,内配纵筋3 C10 (面筋),水平拉筋A6@200 ;压顶下应设置构造柱，构造柱，截面为墙厚x 200 , 纵筋4C10，箍筋A6@200；构造柱间距不大于3m。
17、当门洞边距柱、剪力墙水平距离L小于等于100时，则后浇钢筋混凝
土构造柱(门垛)，其顶部高度与洞口高度相平与门过梁一起浇筑，配筋2C10，A6@250。
18、井筒四周非剪力墙的电梯井筒，应采用以下构造以满足电梯安装运行,并以电梯深化图为准进行施工。
(1).井筒角部无框架柱(剪力墙)处应设置构造柱，截面取墙厚x240 ,纵筋4C12 ，箍筋A6@200。
(2)楼层(梁)之间设置三边圈梁(除电梯门所在的墙面外)，截面为墙厚x300，纵筋4C12，箍筋A6@200。
圈梁与圈梁的距离不大于2500 且井道最上端圈梁中心距井道顶板底取500。
(3).电梯门洞上方过梁应与相邻框架、剪力墙或构造柱拉结，过梁截面取墙厚x350 ，配筋按过梁表跨度确定。
二、砌体质量要求：
（1）砌体灰缝横平竖直，灰缝宽度控制在10~15mm，竖向灰缝不允许通缝、透缝错开1/6以上砌块长度。
墙面整洁，不挂灰。
（2）砂浆严格按照项目部给的配合比进行拌制，砂浆在现场不得倾倒在地上，采用模板钉制灰槽，做到文明施工，工完料清。
（3）留置施工洞和墙槎时必须按要求设置拉墙筋。
（4）构造柱浇筑模板必须制作漏斗型浇筑，确保构造柱与梁底或板底浇筑密实无缝，待拆模后剔凿除突出墙面的混凝土。
（5）墙面平整度要求不大于8mm，垂直度不大于8mm。
墙体偏位不大于10mm。
门窗洞口宽度偏差不大于10mm，过梁高度偏差20mm，不得低于设计高度，窗洞上下层吊直，不得偏差大于20mm。
位置偏差不大于10mm。
（6）墙体顶部采用水泥砖斜砌，不得一次性砌筑，应停滞三天以上。
顶部斜砌预留高度约为190~220mm，保证斜砌灰缝饱满，砌实顶紧。
