dsp 硬件电路的设计
基于DSP和Slave FIFO的USB2.0接口硬件电路设计
将数据 发送至接收端 ， 这种方式传输时间长， 传输速度 低， 传输过程 中 大 量 占 用 Ｄ Ｐ 源 ， 低 了ＤＳ Ｓ 资 降 Ｐ运 算 效 率 。 接 口设 计 中 ， 用 本 利 ＤＰ Ｓ 片上资源采用直接存储器访 问（ ＭＡ） Ｄ 方式 ， 直接将数据在Ｄ Ｐ Ｓ 片外存储器与接 收端 之间传输 ， 有效地解 决了传输瓶颈 问题 ， 提高 了数 据 传 输 速 度 ， 时 数据 传 输 过 程 中无 需 占用 Ｄ Ｐ 同 Ｓ 资源 ， 高 了 提 Ｄ Ｐ 运算 能力 。 Ｓ的 本 接 口 中Ｄ Ｐ 其 周 边 电路 主 要 包 括 Ｄ Ｐ、 ＤＲＡＭ存 储 器 、 Ｓ 及 Ｓ Ｓ Ｆａｈ ｌｓ 存储器及Ｄ Ｐ Ｓ 电源监控芯片 、 式配置 电路等 。 模 在设 计中使用 ＤＰ Ｓ 信号线 Ｃ ［：】 Ｅ３ ０将片外存储器 分为多个存储 空 间， 分别对 应不 同存储器 ， 并通过片上Ｅ Ｆ 口（ ＭＩ接 外部存储器接 口） 实现 电气连接 。
应 用 研 究
基于 ＤＳ Ｐ和 Ｓａ ｅＦ Ｆ ｌｖ Ｉ Ｏ 的 Ｕ Ｂ ． 接 口硬件电路设计 Ｓ ２０
廉 平 平
（ 台工程 职 业技 术 学 院 山 东烟 台 ２４０） 烟 ６０６
摘要 ： 文介 绍 了一 种基 ＴＤＳ 和Ｓ ｖ Ｉ Ｏ的ＵＳ ２ ０ 口硬 件 电路设 计 。 对数 据传 输瓶 颈 ｆ 题 ， 计采 用ＤＳ 直接 存 储 器访 问（ 本 Ｐ ｌ ｅＦＦ ａ Ｂ ．接 针 ＂ 设 － Ｉ Ｐ ＤＭＡ ） 数 据 传输 方 式 ， 实现 了一个 Ｔ －作 于 实 时信 号处理 系统 中，ＵＳ ２０ 口。 Ｖ － ｇ Ｂ ．接 ／ 该接 口 用ＳａｅＦＦ 使 ｌ ＩＯ￣ 口进 行 通信 ， ｖ 可以有 效 利 用ｕｓ 协议 带 宽 ， Ｂ 提 高数 据 传 输 速 率 ， 有较 高 的 实 用价 值 。 具
数字信号处理电路分析
数字信号处理电路分析数字信号处理（Digital Signal Processing，简称DSP）是指对数字信号进行采样、量化、编码和计算等处理的技术。
数字信号处理电路（Digital Signal Processing Circuit，简称DSP电路）是实现数字信号处理功能的硬件电路。
1. 数字信号处理电路的基本原理数字信号处理电路由以下几部分构成：采样电路、模数转换电路、数字信号处理器和数模转换电路。
其基本原理如下：1.1 采样电路：将连续时间的模拟信号转换成离散时间的数字信号。
采样定理规定了采样频率应大于信号最高频率的两倍，以避免采样失真。
1.2 模数转换电路：将连续的模拟信号转换成对应的数字信号。
模数转换器的核心是模数转换器芯片，采用逐级逼近型模数转换器或者delta - sigma调制器。
1.3 数字信号处理器：对数字信号进行数学运算和算法处理的核心部件。
它可以用于音频、视频等信号的压缩、滤波、变换等处理。
1.4 数模转换电路：将数字信号转换为模拟信号，以便于输出到外部设备。
2. DSP电路常用应用及分析2.1 音频信号处理DSP电路广泛应用于音频设备中，如音乐播放器、音响等。
采用DSP电路可以对音频信号进行滤波、均衡、混响等处理，以改善音质和增加音效。
2.2 图像处理在数字相机、手机摄像头等设备中，DSP电路可用于图像处理，如去噪、增强对比度、调整颜色平衡等。
DSP电路的高速处理能力和算法优化可以提供更好的图像质量。
2.3 通信信号处理在通信领域，DSP电路被广泛应用于调制解调、编解码、信号压缩等方面。
采用DSP电路可以提高通信质量和信号处理的速度。
2.4 视频信号处理DSP电路在电视、监控摄像头等设备中也起到重要作用。
例如，DSP电路可以完成视频信号的编码、解码、去噪和增强，以提高图像质量和显示效果。
2.5 生物医学信号处理生物医学信号处理是DSP电路的重要应用领域之一。
通过DSP电路可以对生物医学信号进行滤波、去噪、生理参数提取等处理，为医学诊断和治疗提供支持。
基于DSP的DDS信号发生器硬件设计电路图
---------------------------------------------------------------范文最新推荐------------------------------------------------------ 基于DSP的DDS信号发生器硬件设计+电路图摘要在21世纪的今天，基于DSP的信号发生器以其编程的高度灵活性，波形的高精度与高稳定性等特点而脱颖而出，具有极大的应用价值和广泛的应用前景。
本文利用高性能DSP芯片加上合理的外围控制电路构成基于DSP的DDS信号发生器，完成电压监测电路的硬件设计工作。
通过对DDS的相应介绍采用查表法实现正弦波的产生，采用高速微处理器实现DDS。
然后完成硬件芯片的选型(TMS320LF2407)和硬件电路的设计工作。
硬件设计主要有核心控制模块电路、片选电路、串行通信电路、AD转换电路及信号采集电路，以此实现硬件电路完成接收上位机的控制信号，采集外部电压信号处理后送给上位机，实现对电压的监控。
关键词：信号发生器，DDS，电压监控，硬件设计11870毕业设计说明书（论文）外文摘要1 / 10TitleDDS signal generator hardware design based on DSPAbstractIn the 21st century,the DSP signal generator stand out for its high degree of flexibility of the programming waveforms, high precision and high stability characteristics, shows great value and broad application prospects.This article takes use of high performance DSP chip with peripheral control circuit DSP-based DDS signal generator,complete the hardware design of the voltage monitoring circuit.Achieve the generation of sine wave with look-up table method corresponding introduction of DDS.Then complete selection of hardware chip(TMS320LF2407)and hardware design.The hardware design mainly consists of core control module circuit, chip select circuit, the serial communication circuit, AD converter circuit and the signal acquisition circuit,In order to achieve the hardware circuit to complete the PC to receive the control signal.The acquisition of an external---------------------------------------------------------------范文最新推荐------------------------------------------------------voltage signal processing to give the host computer,in order to monitoring the voltage.Key words: signal generator,DDS,voltage monitoring,hardware design4.4 PC机与DSP的点对点的串行通信接口244.5 输入输出接口254.5.1A/D的接口254.5.2电压信号采样电路265电路设计中注意的问题28致谢30参考文献313 / 10附录硬件电路原理图321 绪论1.1 信号发生器简介信号发生器又称信号源或振荡器，在生产实践和科技领域中有着广泛的应用。
DSP典型硬件电路
19
附加内容
20
系统设计调试顺序
根据项目要求以及输入输出关系， 1 根据项目要求以及输入输出关系，确定 系统的方案。 系统的方案。总结您要进行的工作 2 仔细阅读手册，准备绘制原理图 仔细阅读手册， 3 对于以 对于以FPGA为核心的系统，事先最好 为核心的系统， 为核心的系统 将程序编写好， 将程序编写好，以便确定管脚分配是否正 确，并且选择器件的资源是否充裕。 并且选择器件的资源是否充裕。
DSP系统设计复习 DSP系统设计复习
宋华军 中国石油大学（华东） 中国石油大学（华东）信控学院
1
数据/ 数据/地址 总线和 控制信号
复位 信号 系统 控制 时钟
HOLD\ HOLD\ D(15D(15-0) HOLDA\ HOLDA\ A(15A(15-0) NM1\ NM1\ PS\ PS\ INT(0-3)\ INT(0-3)\ DS\ DS\ IA BIO\ BIO\ MSTRB\ MSTRB\ TOUT\ TOUT\ IOSTRB\ IOSTRB\ CLKX0\ CLKX0\ READY DX0 IAQ\ IAQ\ FSX0\ MSC\ MSC\ TMS320 FSX0\ CLKR0 DR0 C54x RS\ RS\ FSR0\ FSR0\ X1 CLKX1\ CLKX1\ X2\ X2\CLKIN DX1 CLKOUT FSX1\ FSX1\ CLKMD(1CLKMD(1-3) CLKR1 MP/MC\ MP/MC\ DR1 FSR1\ FSR1\
27
如何调试多片DSP？ 如何调试多片DSP？ DSP
对于有JTAG仿真口的DSP，可以将JTAG串接在一起 对于有JTAG仿真口的DSP，可以将JTAG串接在一起 JTAG仿真口的DSP 用一套仿真器同时调试多个DSP 每个DSP DSP， DSP可以用不 用一套仿真器同时调试多个DSP，每个DSP可以用不 同的名字，在不同的窗口中调试。 同的名字，在不同的窗口中调试。 注意：如果在JTAG和DSP间加入驱动，一定要用快速 注意：如果在JTAG和DSP间加入驱动，一定要用快速 JTAG 间加入驱动 的门电路，不能使用如LS的慢速门电路。 LS的慢速门电路 的门电路，不能使用如LS的慢速门电路。
关于DSP导航计算机硬件电路设计方案
随 着计 算 机 技 术 和 数 字 信 号 处 理 技 术 的 迅 猛 发 展 ， 于 微 处 理 器 的 捷 联 惯 性 导 基 航 （Ｉ ） 全球 定 位 系统 （ Ｐ ） Ｓ ＮＳ 和 Ｇ Ｓ 的组 合导 航 系统的 设计 成 为 目前 研 究 的热 点 。 Ｓ 专 注 Ｄ Ｐ 于 复 杂 的 导 航 解 算 ， 高 了 系 统 效 率 和 速 提
度， 阐述 了Ｉ ／ＧＰＳ ＮＳ 系统 的组 合原 理 ， 设计
口和 单 片 机 连 接 ， 实 现流 速 信 息 的 传 送 。 来
模 块 主 要 是 将 探 头 接 收 到 的 信 号 执 行 调
理 ， 到含 有 流 体 流 速 信 息 的 多普 勒 频 偏 得 信 号 ， 后 续 数 字 系 统 部 分 做 进 一 步 分 析 供
信 息 技 术
ＳＩＣ ＆Ｔ Ｈ００Ｙ ＣＮＥ Ｅ ＮＬ０ Ｅ Ｏ ．
匪圃
关 于 ＤＳＰ导航 计 算机 硬 件 电路 设计 方案
王 洋
（ 湖北 工业大学 武汉
４ ２０ ） ３ ２ ０
摘 要 ； Ｓ （ ｉｉ ｌ ｉｇ ａ ｐｏｅｓｒ是 一种独特 的微 处理器 ， Ｄ Ｐｄｇｔ ｓｎ ｎ ｌ ｒｃｓｏ ） ａ 是以数字信 号来处理大量 信息的器件 。 工作原理是接收模拟 信号 ， 其 转换 为０ １ 或 的数 字信号 ， 对数 字信号进 行修 改 。 Ｉ ， 再 ｌ 除 强化 ， 在其他 系统 芯 片中把数 字数据 解译 曰模 拟数据 或 实际环境 格式 。 并 它不 仅具 有可蝙程性 ， 而且其 实时运行速度 可达每秒数 以千万条复杂指令程序， 乐 泺ｉ 超过通 用微处理 器， 是数字化 电子世界 中 日益 重要 的电脑芯 片。 它 的 强 大 数 据 处 理 能 力 和 高运 行 速 度 ， 最 值 得 称 道 的 两 大 特 色 。 是 关键词 ： Ｐ 导航 电路设 计 导航 系统 流速 信息 定位 系统 ＤＳ 中 图分 类 号 ： Ｐ Ｔ３ 文 献标 识码 ： Ａ 文 章编 号 ： ６ ２ ３ ９ （－ １

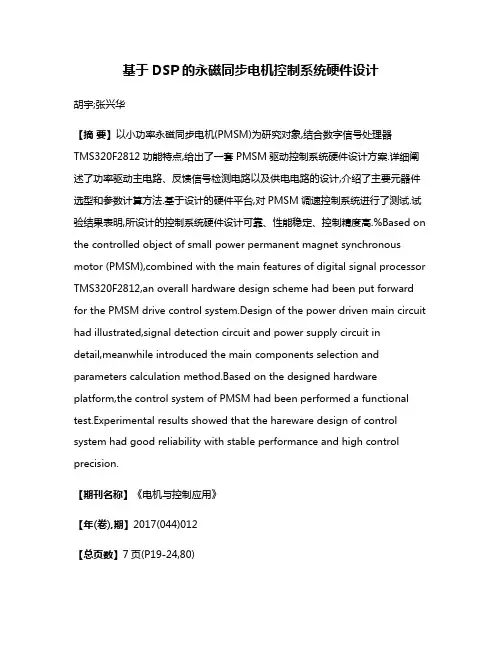

基于DSP的永磁同步电机控制系统硬件设计
基于DSP的永磁同步电机控制系统硬件设计胡宇;张兴华【摘要】以小功率永磁同步电机(PMSM)为研究对象,结合数字信号处理器TMS320F2812功能特点,给出了一套PMSM驱动控制系统硬件设计方案.详细阐述了功率驱动主电路、反馈信号检测电路以及供电电路的设计,介绍了主要元器件选型和参数计算方法.基于设计的硬件平台,对PMSM调速控制系统进行了测试.试验结果表明,所设计的控制系统硬件设计可靠、性能稳定、控制精度高.%Based on the controlled object of small power permanent magnet synchronous motor (PMSM),combined with the main features of digital signal processor TMS320F2812,an overall hardware design scheme had been put forward for the PMSM drive control system.Design of the power driven main circuit had illustrated,signal detection circuit and power supply circuit in detail,meanwhile introduced the main components selection and parameters calculation method.Based on the designed hardware platform,the control system of PMSM had been performed a functional test.Experimental results showed that the hareware design of control system had good reliability with stable performance and high control precision.【期刊名称】《电机与控制应用》【年(卷),期】2017(044)012【总页数】7页(P19-24,80)【关键词】永磁同步电机;功率驱动主电路;信号检测电路【作者】胡宇;张兴华【作者单位】南京工业大学电气工程与控制科学学院,江苏南京211816;南京工业大学电气工程与控制科学学院,江苏南京211816【正文语种】中文【中图分类】TM351永磁同步电机(Permanent Magnet Synchronous Motor，PMSM)因其体积小、损耗低、功率密度高和效率高等优点，在机械制造、工业控制、航空航天等领域得到广泛应用[1]。
DSP课程设计报告
DSP课程设计报告摘要本次课程设计介绍了数字信号处理的最小系统的整个设计过程，该最小系统的硬件由主控芯片TWS320VC5402、电源电路、时钟电路、复位电路、JTAG 接口、外部存储器构成。
DSP 芯片是一种独特的微处理器，是以数字信号来处理大量信息的器件，其工作原理是接收模拟信号，转换为0或1的数字信号。
再对数字信号进行修改、删除、强化，并在其他系统芯片中把数字数据解译回模拟数据或实际环境格式，而且具有可编程性。
所以本次课程设计的过程是ADC0809完成数据的采样及A/D转换后,数字信号通过TMS320VC5402处理后,由DAC0832完成D/A转换并输出;外部存储器采用通用EPROM, TMS320VC5402采用8位并行EPROM引导方式;并加入了标准的14针JTAG 接口,便于系统的调试与仿真。
AbstractThe course design introduces the smallest system of DSP and its design process. The smallest system consists of main control chip that is TMS320VC5402, power circuit, clock circuit, reset circuit, JTAG interface circuit and external memory constitute.The chip of DSP is a unique microprocessor which is mainly dealing with digital signal, so it transforms analog signal to digital signal including 0 and 1. And then chip modifies, deletes and strengths digital signal that it can be transformed into analog signal through other chips. The chip of DSP can be programmed. Next, the process is following. The chip deals with digital signal after ADC0809 chip finishes data collection and transformation, and DAC0832 transforms digital signal to analog signal and outputs the analog signal. The external memory adopts EPROM. In order to debug and simulate , it adds the standard JTAG interface of 14 pins.1绪论在近20 多年时间里，DSP 芯片的应用已经从军事、航空航天领域扩大到信号处理、通信、雷达、消费等许多领域。
基于DSP28355的简易信号源硬件设计
图2核心板电路原理图
2.3.2 D/A方案选择和电路设计
D/A转换器，简称DAC，它是把数字量转变成模拟量的器件。DAC主要由数字寄存器、模拟电子开关、位权网络、求和运算放大器和基准电压源（或恒流源）组成。主要特性指标包括：分辨率、线性度、转换精度、转换速度。在本系统中，主要关心两个问题，首先就是D/A的分辨率，其次就是采用串行还是并行的D/A。其中分辨率主要取决于芯片的位数，如N位D/A转换器，其分辨率为1/(2^N-1)，位数越高，分辨率就越高，转换就更精确。这里有两种方案，用表格的形式做了一个简单的比较，如下表3所示:
因此在本系统中，决定选用TI公司的一款TMS320C28X系列浮点DSP控制器TMS320F28335型数字信号处理器作为波形发生和系统控制处理芯片。28335具有150MHz的高速处理能力，具备32位浮点处理单元，6个DMA通道支持ADC、McBSP和EMIF，有多达18路的PWM输出，其中有6路为TI特有的更高精度的PWM输出(HRPWM)，12位16通道ADC。与前代DSP相比，平均性能提高50%，并与定点C28x控制器软件兼容，从而简化软件开发，缩短开发周期，降低开发成本。
引脚功能说明如下表4：
表4 TLV5638引脚说明
引脚编号
引脚名称
引脚功能
1
DIN
串行数据输入
2
SCLK
串行时钟输入
3
/CS
片选信号，低有效
4
OUTA
A通道模拟电压输出
简述使用dsp芯进行系统开发的一般流程
简述使用DSP芯片进行系统开发的一般流程1. 概述DSP（Digital Signal Processor）芯片是一种专门用于处理数字信号的芯片，广泛应用于通信、音视频处理等领域。
使用DSP芯片进行系统开发需要经过一系列的步骤和流程，本文将简要介绍一般的开发流程。
2. DSP系统开发流程2.1 需求分析首先，在进行DSP系统开发之前，需进行需求分析，明确系统的功能和性能要求。
根据需求，确定DSP芯片的型号和规格，并确定系统的硬件和软件接口要求。
2.2 硬件设计硬件设计是DSP系统开发的重要一环。
根据需求分析，进行DSP系统的硬件设计，包括电路原理图和PCB设计。
在设计过程中，需要考虑电源、时钟、接口电路等因素，确保硬件设计满足系统要求。
2.3 软件设计软件设计是DSP系统开发的关键环节。
根据需求和硬件设计，进行DSP系统的软件设计。
具体步骤包括编写算法和信号处理流程、选择适当的编程语言和开发工具、设计系统框架和接口等。
2.4 软件开发在软件设计的基础上，进行DSP系统的软件开发。
根据软件设计确定的算法和接口，使用相应的编程语言和开发工具，编写软件代码。
在开发过程中，需要进行代码调试、性能优化和错误修复等工作。
2.5 硬件调试完成软件开发后，进行DSP系统的硬件调试。
通过连接电源、外部设备和接口，对DSP系统进行调试和测试。
此阶段还可以进行性能测试和功能验证。
2.6 系统集成在完成硬件调试后，进行DSP系统的系统集成。
将软件和硬件组合起来，确保系统正常运行。
在此阶段，需要进行整体测试和交付前的验收。
2.7 产品发布和维护完成系统集成后，进行DSP系统的产品发布。
将DSP系统交付给客户或用于实际应用。
同时，需要进行系统的维护和迭代，及时修复BUG和优化性能。
3. 总结使用DSP芯片进行系统开发涉及多个步骤和流程，包括需求分析、硬件设计、软件设计、软件开发、硬件调试、系统集成、产品发布和维护等。
通过合理的规划和有序的流程，可以确保DSP系统开发的顺利进行，并最终得到可靠和高性能的系统。
基于DSP和SlaveFIFO的USB2.0接口硬件电路设计
基于DSP和Slave FIFO的USB2.0接口硬件电路设计摘要：本文介绍了一种基于dsp和slave fifo的usb2.0接口硬件电路设计。
针对数据传输瓶颈问题，设计采用dsp直接存储器访问（dma）数据传输方式，实现了一个可工作于实时信号处理系统中的usb2.0接口。
该接口使用slave fifo端口进行通信，可以有效利用usb协议带宽，提高数据传输速率，具有较高的实用价值。
关键词：dsp slave fifo usb2.0接口中图分类号：tp334 文献标识码：b 文章编号：1007-9416(2012)01-0046-021、引言usb（通用串行总线）是一种电缆总线，支持主计算机与许多可同时访问的外设之间进行数据交换。
其相比传统的串口、并口，具有灵活方便、成本低、通信可靠、支持热插拔、即插即用等优点，在近些年得到了很大的发展，广泛应用于个人电脑及消费电子产品中，具有很高的实用价值。
尤其自usb2.0协议面世以来，其传输速率大幅提高到480mbps，特别适合应用于实时信号处理系统等高数率大容量场合。
由于目前实时信号处理系统在通信、图像、电力、雷达、控制等诸多领域得到了广泛应用，因此面向实时信号处理系统应用设计一种适应其应用特点的usb2.0接口具有比较重要的意义。
2、usb2.0接口硬件结构基于dsp和slave fifo本文设计了一种usb2.0接口，其硬件结构如图1所示。
该接口主要包括dsp、usb微控制器两部分。
在接口中，dsp实时处理前端输入信号，与pc机通过usb微控制器中的slave fifo实现双向usb2.0协议通信，并根据接收到的主机命令将需要的实时数据处理结果传送至pc机。
usb2.0接口硬件电路设计包括dsp、usb微控制器两部分，主要完成dsp、usb微控制器的配置及与其周边电子元件的电气互联。
3、dsp及其周边电路设计在实时信号处理系统中，dsp凭借丰富的寻址方式、内部资源及算法支持，主要应用于高速实时数据处理等场合。
基于DSP的车载音频系统设计
基于DSP的车载音频系统设计随着汽车产业的不断进步和发展，车载音频系统在普及和质量上都有了很大的提升。
而车载音频系统的核心，在于数字信号处理（DSP）技术的应用。
本文将从基本概念、硬件设计、软件设计和音效处理四个方面，探讨一下基于DSP的车载音频系统的设计。
基本概念数字信号处理（DSP）是一种将模拟信号转换为数字信号，再用数字电路处理信号的技术。
由于汽车所处嘈杂的交通环境中，很难获取准确的模拟信号，所以数字信号处理在车载音频系统中显得尤为重要。
硬件设计车载音频系统的硬件设计包括采样芯片、数字信号处理器、功率放大器、音频解码器和音箱等，其中数字信号处理器是整个系统的核心。
数字信号处理器需要具备高计算速度和稳定性能，以确保信号的处理精度和音质的清晰度。
DSP的选型时需要综合考虑其性能和成本，常用的DSP芯片有德州仪器的TMS320系列、ADI的SHARC系列、XMOS的XS1系列等。
这些芯片具有不同的性能水平和应用范围，可以根据不同的需求进行选择。
在设计音频解码器时需要等到车载音频系统支持多种音频格式播放，如MP3、WAV、FLAC、APE等。
此外，车载音频系统基于DSP的硬件设计还需要考虑音频输入的方式、电源管理、防干扰等因素，以保证音质的稳定和可靠性。
软件设计车载音频系统的软件设计也是基于DSP的。
如果采用高效的DSP算法，就能够提升音质和效果，并且具备高的可扩展性和灵活性。
软件设计需要涉及DSP芯片的代码编写和程序调试，采用C语言、汇编语言等开发语言，调试工具等以及适当的优化，使得程序代码高效、紧凑。
音效处理在车载音频系统的设计中，音效处理是非常重要的。
通过DSP技术处理，可以实现各种音效效果，比如卡拉OK唱歌的混响滤波器、3D环绕音效等。
汽车所处交通环境嘈杂，对于车载音频系统来说，去噪、残声抑制等技术尤为关键。
DSP 技术可以使得车载音频系统在不同场景下，自动调整音效效果，并且实现声音的均衡和混合处理，给人以舒适、自然的感觉。
DSP主控板硬件设计
DSP主控板硬件设计DSP主控板是一种集成了数字信号处理（Digital Signal Processor，DSP）功能的主控板。
它是一种专门设计用于数字信号处理任务的硬件设备，广泛应用于音频和视频处理、图像处理、通信系统、雷达系统等领域。
DSP主控板的硬件设计是保证其正常运行和性能优化的关键步骤。
在硬件设计方面，主要包括核心芯片选型、外设接口设计、电源设计和时钟设计等方面。
首先，核心芯片选型是DSP主控板硬件设计的关键之一。
根据应用需求和性能要求，选择适合的DSP芯片。
常见的DSP芯片有TI的TMS320系列和Analog Devices的Blackfin系列等。
不同芯片具有不同的处理能力、计算速度、内存容量和功耗等指标，因此需根据具体需求进行选型。
其次，外设接口设计是DSP主控板硬件设计的另一个重要方面。
根据应用需要，设计适合的输入输出接口，如模拟输入输出接口、数字输入输出接口和通信接口等。
这些接口可以连接外部设备，实现与外部系统的数据交互，满足不同的应用需求。
再次，电源设计是DSP主控板硬件设计的必要环节。
稳定可靠的电源是保证DSP主控板正常工作的前提条件。
设计电源模块时，需考虑电压稳定性、电源纹波、电源噪声等因素，充分满足DSP主控板的电源需求。
最后，时钟设计是DSP主控板硬件设计的关键一环。
时钟信号是DSP主控板正常运行所必须的，它主要用于控制和同步DSP芯片的工作。
时钟设计要考虑时钟频率、时钟稳定性、时钟分频等因素，确保DSP主控板稳定工作。
除了以上几个方面，DSP主控板的硬件设计还需要考虑其他一些因素，如EMI（Electromagnetic Interference，电磁干扰）抑制、抗干扰能力、PCB（Printed Circuit Board，印制电路板）布局等。
EMI抑制可以减少DSP主控板对周围设备的电磁干扰，保证其正常工作。
抗干扰能力可以提高DSP主控板的稳定性和可靠性。
DSP实现方案及设计流程
第1章 概述
在利用FPGA进行DSP系统的开发应用上，已有了 全新的设计工具和设计流程。DSP Builder就是Altera公 司推出的一个面向DSP开发的系统级工具。它是作为 MATLAB的一个Simulink工具箱(ToolBox)出现的。 MATLAB是功能强大的数学分析工具，广泛应用于科 学计算和工程计算，可以进行复杂的数字信号处理系 统的建模、参数估计、性能分析。Simulink是 MATLAB的一个组成部分，用于图形化建模仿真。
第1章 概述
为了满足DSP技术领域 中的各种需求以及顺应 DSP市场的发展，DSP应用系统的实现方式和目标器件 的品种类型、结构特点乃至开发技术本身都经历着不 断的改善和变革。
1.1.1 常用DSP应用器件及其性能特点 如前所述，DSP作为数字信号的算法的实现方案
有多种，对于不同的应用领域、适用范围和指标要求， 可以选用不同的解决方案和DSP系统的实现器件。目 前，为了完成DSP的开发与应用，可选的目标器件有 如下4类：
第1章 概述
在过去很长一段时间，DSP处理器(如TI的 TMS320系列)是DSP应用系统核心器件的惟一选择。尽 管DSP处理器具有通过软件设计能适用于实现不同功 能的灵活性，但面对当今迅速变化的DSP应用市场， 特别是面对现代通信技术的发展，DSP处理器早已显 得力不从心。例如其硬件结构的不可变性导致了其总 线的不可改变性，而固定的数据总线宽度，已成为 DSP处理器一个难以突破的瓶颈。DSP处理器的这种固 定的硬件结构特别不适合于当前许多要求能进行结构 特性随时变更的应用场合，即所谓面向用户型的DSP 系统，或者说是用户可定制型，或可重配置型的DSP 应用系统(Customized DSP或Reconfigurable DSP 等)，
基于DSP的遥测数据压缩系统硬件电路的实现
遥 测 是将 一 定 距 离外 被 测 对象 的参数 ． 过检 经
息传 输部 分 以及 信 息处理 部分 信 息采 集部 分把 待 测 信号 通 过传 感器 转 化 为 电信 号 ． 过 信 号调 理 电 通 路 规范 信 号 ． 利用 多 路 复用 装 置把 规 范 的信 号 按 一 定 体制 集 合在 一起 ． 形成 适 合 于单 一 信 道传 送 的群
系统分 成 ２ 个模 块 来介 绍 ： 据 采 集 模 块 以 ７ Ｐ 算模 块 。数 据采 集模 块 采 集 前 端 信 号在 数 ＬＤＳ 解 Ｃ Ｌ Ｐ Ｄ的控 制 下 经过Ａ Ｄ和Ｆ Ｆ ＩＯ把 数 据 写－． Ｐ 算 模 块 ． Ｐ 收 到 信 号后 ． 数 据进 行 压 ， ＤＳ 解 Ｘ ＤＳ 接 把 缩 每 个模 块从 核 心 器件 的 选 择 、 件 电 路 的 总 体设 计 方 案 以及 实现 过 程进 行 了介 绍 实验 硬
Ａｂ ｔ ａ ｔ ｔ ｅ ａ ｔ ｌ ｎ ｒｄ ｃ ｔ ｅ ａ ｄ ａ ｅ ｅ ｉ ｎ ｏ ａ ａ ｏ ｒ ｓ ｉｎ ｔ ｃ ｎ ｌｇ ｆ ｒ ｍｏｅ ｓｒ ｃ ： ｒｉ ｅ ｉ ｔ ｕ ｅ ｈ ｈ ｒ ｗ ｒ ｄ ｓｇ ｆ ｄ ｔ ｃ ｍｐ ｅ ｓｏ ｅ ｈ ｏ ｏ ｙ ｏ ｅ ｔ ｍｅ ｓ ｒ ｍｅ ｔ ｂ ｓ ｄ ｎ ｈ ｃ ｏ ａ ｕ ｅ ｎ ａ ｅ ｏ ＤＳ Ｐ，ｉ ｈ ｒｉｌ ｎ ｔ ｅ ａ ｔ ｅ，ｔ ｅ ｗ ｏｅ ｈ ｒ ｗ ｒ ｙ ｔ ｍ ｓ ｄ ｖｄ ｄ ｉ ｔ ｗ ｄ ｌ ｓ ｃ ｈ ｈ ｌ ａｄ ａ ｄ ｓ ｓｅ ｗａ ｉ ｉ ｅ ｎｏ ｔ ｏ ｍｏ ｕ ｅ ：Ｄａａ ａ ｑ ｉｉ ｏ ｄ ｌ ｎ Ｓ ｌ ｔ ｃ ｕ ｓ ｉｎ ｍｏ ｕ ｅ ａ ｄ Ｄ Ｐ ａ — ｔ ｇｒｈ ｏ ｉ ｍ ｍｏ ｕ ｅ ｈ ｄ ｔ ｃ ｕ ｓｔ ｎ ｍｏ ｕ ｅ ｒ ｃ ｉｅ ｔ ｅ ａａ ａ ｄ ｒ ｎ ｐ ｒ ｈ ａａ ｔ ｔ ｅ Ｓ ａｇ ｒ ｈ ｔ ｄ ｌ．Ｔ ｅ ａａ ａ ｑ ｉｉ ｏ ｄ ｌ ｅ ｅｖ ｓ ｈ ｄ ｔ ｎ ｔ ｓ ｏ ｔｅ ｄ ｔ ｏ ｈ Ｄ Ｐ ｌｏ ｉ ｍ ｍｏ ｕ ｅ ｉ ａ ｔ ｔ ｄ ｌ ｔ ｒ ｕ ｈ ｈ ＡＤ ｎ ｈ Ｆ Ｆ ｒｔ ｄ ｔ ｎ ｅ ｈ ｏ ｔｏ ｆ ｔ ｅ Ｐ Ｄ．Ｔ ｅ ａａ ｗ ｒ ｃ ｍｐ ｅ ｓ ｄ ｆ ｒ Ｓ ｒ — ｈ ｏ ｇ ｔ ｅ ａ ｄ ｔ ｅ Ｉ Ｏ ｗ ｉ ｅ ａａ ｕ ｄ ｒ ｔ ｅ ｃ ｎ ｒ ｌ ｏ ｈ Ｃ Ｌ ｈ ｄ ｔ ｅ ｅ ｏ ｒｓ ｅ ａｔ Ｄ Ｐ ｅ ｅ ｃ ｉｅ ｈ ｉｎ １ ｈ ｈ ｏ ｅ ｏ ｏ ｏ ｅ ｔ ａ ｄ ｄ ｓｇ ｒ ｇ ａ ｏ ｈ ｌ ａ ｄ ａ ｅ ａ ｄ Ｉ ｌｍｅ ｔｔ ｎ ｐ ｏ ｅ ｓ ｗ ｓ ｉ — ｅ ｖ ｓ ｔ ｅ ｓｇ ａ ． ｅ ｃ ｏ ｓ ｆ ｃ ｍｐ ｎ ｎ ｓ ｎ ｅ ｉｎ ｐ ｏ ｒｍ ｆ ｗ ｏｅ ｈ ｒ ｗ ｒ ｎ ｍｐ ｅ ｎ ａｉ ｒ ｃ ｓ ａ ｎ Ｔ ｏ ｔｏ ｕ ｅ ｎ ｅ ｅｙ ｍｏ ｕｅ ｘ ｅ ｉ ｎ ｓ ｓ ｏ ｈ ｔ ｔ ｅ ｐ ｏ ｒ ｍ ｓ ｅｆｃ ｉｅ ｒ ｄ ｃ ｄ ｉ ｖ ｒ ｄ ｌ ．Ｅ ｐ ｒｍｅ ｔ ｈ ｗ ｔ ａ ｈ ｒ ｇ ａ ｉ ｆ ｔ ． ｅ ｖ Ｋｅ ｒ ｓ Ｄ Ｐ； ａ ａ ｃ ｍｐ ｅ ｓｏ ｙ ｗｏ ｄ ： Ｓ ｄ ｔ ｏ ｒ ｓ ｉｎ；Ｃ Ｌ Ｐ Ｄ
基于DSP和IPM的变频调速硬件电路设计
且 幅值都相 同 （ 模长 为 ２ Ｊ ） Ｕ ３ ，有两个 位于 中心的零 矢 量幅 值为 零。在 每一个 扇 区，选择相 邻的 两个 电压矢 量
以及零矢量，按伏秒平衡 的原则合成每个扇区内的任意
电压矢量 ，即 ：
Ｕｒ ｅ ｆ ＝Ｕ ＋Ｕ ＋Ｕ０ ｒ ｏ （ １）
间矢 量
ｌ ｏｗｅ ｏ ｏｒｐｕｓ ｔｏ ａ ｅｓｃ ｒ ｎｔｄｓｏ ｔｏｎ ａ ｄ ａｉ ｒｄ ｇ ｔｌｉ ｐｅ ｅ ａ ｉ ｒｍ ｔ ｌａｉ ｎ ｎｄ ｌｓ ｕｒｅ ｉｔ ｒｉ ｎ ｅ ｓｅ ｉａ ｍ ｌｍ ｎｔｔｏｎ． ｉ
Ｋｅ ｗｏ ｄ ： ｒ ｑ ｅ ｃ ｏ ｔｏ ； ＶＰ Ｍ ； Ｐ ； Ｐ ｙ ｒ ｓ ｆ ｕ ｎ ｙｃ ｎｒｌＳ Ｗ ｅ Ｉ Ｍ ＤＳ
Ａｂｓ ｒ ｃ ：Ｔｈｉ ｐａ ｒｐ ｅｅ ｓｔ ｓｃ ｐｒｎｃｐ ｅ ｏ Ｖ ＰＷ Ｍ ｎ ｔ ｉｃ ｒ ｓ ｄ ｏｎ ＴＭ Ｓ ２０ｆ ８０ ｎｄ Ｉ ｔａ ｔ ｓ ｐｅ ｒ ｓ ｎｔ ｈｅ ｂａｉ ｉ ｉ ｌ ｆＳ ａ ｄ ｈｅ ｃｒ ｕ ｔｂａｅ ３ １２ ８ ａ ＰＭ ． Ｔｈｅ ｓ ｔ ｍ ｏ ｉｔ ｏ ｉ ｉｃ ｔ ｃ ｙｓｅ ｃ ｎｓｓｓ ｆｍａ ｎ ｃｒ ｕｒ， ｏｎｔｏ ｉｃ ｔ ｄ ｏｔ ｒｐ ｏｔｃ ｅ ｉｃ ｒ ｎｄ ｓｍ ｐｌ ｉｃ ｔ ｈ ｃ ａ ｅ ｉ ｅ ｙ ｒ ｌｃｒｕｒ ａ ｈｅ ｒ ｅ ｔ ｄ ｃｒ ｕ ａ ａ ｎ ｔ ｉ ｃｒ ｕｒ，ｗ ｉ ｈ Ｗ Ｓｄ ｓｇｎ ｄ ｂ ｎｇ Ａｌ ｕｍ ｅ ｉｎｅ ．Ａｎｄ ｔ ｏｄｅｗ ａ ｅ ｉｎｅ ｙ ｌｎｇ ｇｅｄｅ ｔ ｉ Ｄ ｓｇ ｒ ｈｅ ｃ ｓｄ ｓｇ ｄ ｂ Ｃ ａ ｕａ ｂｕｇ ｅ ｎ ｇ ｄ ｉ ＣＣ Ｓ ｓ ｆｗ ａｅ． ｏ ｔ ｒ Ｔｈｅｗ ｈｏ ｅｓ ｓ ｔｍ ａ ｅ ｔ ｄ ｌ ｙ ｙ ｅ ｗ ｓｔｓｅ
DSP课设PWM
目录一引言与概述_________________________________________________________ 2 1.1 DSP介绍 _______________________________________________________________ 2 1.2DSP的应用：____________________________________________________________ 2 1.3问题描述_______________________________________________________________ 3 1.4 DSP2407简介 ___________________________________________________________ 3 1.5事件管理器的引脚说明___________________________________________________ 4 1.6比较单元_______________________________________________________________ 4 1.7 PWM基本原理__________________________________________________________ 4二系统总体设计与工作原理_____________________________________________ 6 2.1总体设计与分析_________________________________________________________ 6 2.2基本理论_______________________________________________________________ 7三各单元硬件设计及工作原理__________________________________________ 12四软件设计与说明____________________________________________________ 12 4.1程序文件说明__________________________________________________________ 12 4.2主程序(pwm.c) _________________________________________________________ 13 4.3向量表程序(vectors.asm) _________________________________________________ 14 4.4存储器配置(2407CMD.cmd) ______________________________________________ 14五调试结果及其操作说明______________________________________________ 15 5.1 CCS 集成开发环境_____________________________________________________ 15 5.2 CCS 的调试操作_______________________________________________________ 15六参考文献__________________________________________________________ 16一引言与概述1.1 DSP介绍数字信号处理(Digital Signal Processing，简称DSP)是一门涉及许多学科而又广泛应用于许多领域的新兴学科。
DSP与智能化系统------第8章 dsp硬件设计基础
二、DSP系统的设计思路
输
输
入 抗混
DSP
平滑 出
叠滤 A/D 芯片 D/A 滤波
波器
器
典型的DSP系统
20
1.总体方案设计
DSP应用
DSP系统设计前：
定义系统性能指标
•明确设计任务 •给出设计任务书
选择DSP芯片
功能描述准确
软件编程
硬件设计
功能描述清楚 描述的方式
软件调试
硬件调试
人工语言
系统集成
29
器件的选型原则 4
逻辑控制
先 确 定 所 用 器 件 ， 如 PLD 、 EPLD或FPGA；
再根据自己的特长和公司芯片 的特点决定采用哪家公司的哪一 系列产品；
最 后 根 据 DSP 芯 片 的 频 率 决 定 芯片的工作频率，并以此来确定 使用的芯片。
30
器件的选型原则 5
通信接口
根据与其他系 统通信的速率 决定采用的通 信方式： 串口 并口 总线
INTEL&AD 的新DSP CORE 15
选择芯片考虑的因素
1．DSP芯片的运算速度 MAC时间：一次乘法和一次加法的时间。大部分 DSP芯片可在一个指令周期内完成一次乘法和一次 加法操作。 FFT执行时间：运行一个N点FFT程序所需时间。 由于FFT运算在数字信号处理中很有代表性，因此 FFT运算时间常作为衡量DSP芯片运算能力的一个指 标。 MIPS：每秒执行百万条指令。 MOPS：每秒执行百万次操作。 MFLOPS：每秒执行百万次浮点操作。 BOPS：每秒执行十亿次操作。
Target Application (目标应用)
» Digital Cres (双核心)
基于DSP的无框力矩电机驱动器硬件电路设计
电子设计工程Electronic Design Engineering第28卷Vol.28第23期No.232020年12月Dec.2020收稿日期：2020-02-11稿件编号：202002036作者简介：敖潘（1995—），男，湖北荆州人，硕士研究生。
研究方向：机器人驱动器研究与设计。
在当下的中国机器人市场，有近70%的份额被瑞典ABB 、日本FUNAC 、德国KUKA 、日本安川4家企业占据，特别是在负重机器人领域，而轻量型工业机器人却是一个充满机会的新发展领域[1]。
采用无框电机组成的机器人关节模组可以极大地减小机器人本体的体积，并能适配需求体积小、重量轻、结构紧凑等高效率的、灵活的工作场景。
从结构上看，无框力矩电机由密封的定子外环和永磁体转子组成，适配工作环境时由客户提供固定定子外环的外壳，转子则直接与负载转轴嵌合。
目前无框电机的代表性产品包括美国科尔摩根的TBM 无框力矩电机、Parker 公司的K 系列无框伺服电机、Aerotech 公司的S-series 高性能无框力矩电机等[2]。
文中基于某公司推出的FDM6021-4803型号无框直流无刷力矩电机进行无框力矩电机的驱动器硬件研究设计，为轻量基于DSP 的无框力矩电机驱动器硬件电路设计敖潘，潘松峰（青岛大学自动化学院，山东青岛266071）摘要：针对FDM6021-4803型号的无框电机进行驱动器的硬件电路设计。
以TMS320F28335芯片为控制核心，通过搭建DSP 外围控制电路，设计多电源匹配电路、PWM 驱动电路、MOSFET 逆变桥电路、电流检测电路、位置反馈电路和保护电路等模块，实现一类无框交流伺服电机的实用驱动功能。
详细阐述了各个电路模块的元器件参数和选型，通过硬件平台eEEP1000N 电力电子实验装置进行实验调试，基于SVPWM 调制技术控制电机电枢电流的同时，使用CSpacewatch 上位机软件观测电机运行状态，验证表明此驱动器控制电机运行可靠且具有较高的性能指标和抗干扰能力。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
5 DSP控制及硬件电路的设计5.1 DSP控制目前市面上流行的主控制器包括：51单片机系列、DSP系列和FPGA。
在这中间：虽然51单片机有着成本低廉，体积小的优势；但因其计算能力弱，和外设较少的缺陷，无法满足本系统的需要。
FPGA又称现场可编程门阵列，其时序脉冲准确，运算速度快，在需要进行大量重复运算的工程项目中得到了广泛应用。
但FPGA以并行运算为主，并需要使用硬件描述语言（verilog 或VHDL）来实现电路设计，相比较单片机有很大不同，这造成开发难度较大，门槛较高。
DSP是近几年得到快速发展的控制器，其外设丰富，运算速度快，能满足实时性要求较高的工业现场；尤其适用于控制算法复杂，计算量大的工程项目。
综合以上分析，本文矿用光伏供电系统选择DSP芯片TMS320LF2407作为最终的控制芯片。
TMS320LF2407芯片集成度高，运算速度快，外设丰富，价格适中，作为本设计的控制器，拥有其他芯片所不具备的优势。
5.1.1 TMS320LF2407的技术参数（1）TMS320LF2407供电电压为3.3V，供电电压低，通态损耗小。
最高工作频率40MHZ，指令周期短，指令周期为25ns，能够满足较大载波频率时的计算需求，具备实时控制能力。
（2）TMS320LF2407拥有丰富的存储器资源：包括32K字程序闪存空间, 1.5K字的数据/程序随机存储器,544字的双口随机存储器和2k字的单口RAM。
除此之外，TMS320LF2407片内还集成有64K数据存储器空间以及64K程序存储器空间; 其I/O 寻址空间达64K，能有效满足使用需要; TMS320LF2407可用于扩展的外部存储器达到192K字。
（3）TMS320LF2407拥有两个事件管理器模块EV A和EVB。
每个事件管理器模块上均集成有以下资源：两个16位通用定时器（通过倍频器可以达到很高的工作频率）和8个16位PWM 波生成通道; 为检测上升下降脉冲，片上集成有3个捕获单元。
每个模块还可实现以下功能: 可编程的PWM死区控制功能，防止上下桥臂同接收触发信号，同时导通; 输出A、B、C三相对称和非对称触发信号;当接受低电平外部中断信号时，关闭PWM 通道片内光电编码器接口电路，停止发出触发信号; A/D转换功能。
（4）拥有10位模数转换器，最小转换时间为375ns,A/D转换器拥有独立和级连两种工作方式，使用事件管理器EV A、EVB 来实现触发。
（5）拥有16位串行外设接口模块（SPI），和串行通讯接口模块（SCI）（6）拥有5个外部中断资源，除复位中断外，还拥有两个电机驱动保护中断，和两个可屏蔽中断。
（7）除高性能模式外，电源管理还包括低功耗模式，在运算量小的时候，能有效降低器件的损耗。
（8）看门狗定时器模块(WDT)5.1.2 DSP控制系统的端口资源分配由于DSP片内集成有丰富的硬件资源和具备强大的数据处理能力，包括A/D转换运算，触发脉冲的计算均可由DSP完成。
只需添加相应的数据采集模块和功率驱动模块等,就可实现系统的控制功能，因而整个控制系统的外围电路相对简单，系统的抗干扰性和稳定性较高。
DSP控制框图如图5.1所示：变换器变换器KEY1KEY2KEY3图 5.1 DSP控制系统框图Fig.5.1 Diagram of DSP controlsystem独立光伏系统中采用了光伏电池组，蓄电池，交流电网3种电源供电。
当光照充足时，光伏阵列产生的电能经Boost升压电路产生400V直流电压,再经滤波环节，逆变环节与矿灯电网相连，满足负载的照明需求;电池组产生的富余电能经过双向全桥DC/DC变换器向蓄电池充电；当日照不足，矿灯用电量大于太阳能光伏阵列发电量时，蓄电池放电。
经双向全桥DC/DC变换器升压，得到400V直流电压,再经逆变器，滤波环节与井下矿灯电网相连;当日照匮乏，且蓄电池电能不足时,矿灯充电架切换为电网供电，以保障供电的可靠性。
光伏供电系统控制系统由信号采样模块，DSP信号处理模块，功率驱动模块,以及故障检测及保护模块等组成。
为实现最大功率跟踪，需采样光伏电池组的实时输出电压和输出电流,通过增量电导法控制策略，DSP产生PWM驱动信号,控制Boost电路的开通关断;采样直流母线电压、电流,根据当前的运行状态，产生PWM信号驱动DC/DC变换器，控制蓄电池的充放电。
当DSP检测到光伏电池组产生的电能小于矿灯用电网络的用电量时，通过驱动电路，将矿灯电网与交流电网相连，通过电网供电;当光伏供电系统发生故障时,DSP不再发出PWM信号,使光伏发电系统停止工作，并通过驱动电路，和继电器将电网与矿灯充电架相连为其供电;在故障解除，系统恢复正常工作后，DSP重新发出触发脉冲，使光伏系统完成供电，并切断电网与矿用灯网架的相连。
DSP的端口资源分配如表5.1所示：表5.1 DSP端口资源分配Table 5.1 Distribution for DSP ports5.2 辅助电路的设计由于TMS320LF2407内部集成有A/D转换模块，PWM脉冲生成模块，使得系统结构简化，方便了外围硬件电路的设计。
现对采样电路，驱动电路等几种外围电路进行简单的介绍。
5.2.1 采样电路的设计由于光伏阵列输出电压、电流较大，不能直接进行A/D转换，为解决这一问题，加入采样电路，使得其在有较好线性度的同时降低输出电压，电流，使之小于TMS320LF2407端口最大输入电压3.6V。
在光伏阵列中，由于输出的电压电流反映了当前光伏阵列的输出功率，随着日照的变换而不断变化。
对其进行实时采样，是实现光伏阵列最大功率跟踪控制的重要依据。
考虑到其是直流成分，采用霍尔元件对其进行测量，来实现主电路部分与控制系统的隔离。
逆变器交流侧的电压电流，和电网上的电压为交流量，出于成本考虑，采用电流、电压互感器对其进行采样。
（1）直流量的采样采样电路如图5.2所示,Jl为光伏电池组输出端口,经霍尔元件采样后与Boost电路相连,R3为2K/1W限流电阻，Dl~D4为3.3V箝位电路,限制采样电路的输出电压，以防对DSP造成损害。
本系统中所用电压霍尔型号为VSM025A，电流传感器型号是CSM025AY,器件的供应商分别为深圳赛尔通科技有限公司和西安新敏电子科技有限公司。
ADCIN01图5.2 直流电压、电流采样电路Fig 5.2 Sampling circuit of DC voltage and current(2)交流量的采样交流信号采样电路如图5.3所示,采集量包括逆变器输出侧电压，电流信号和电网电压信号。
选用的电流互感器原边匝数为1，副边匝数为100；电压互感器参数为:220V/5V。
为防止采样电压过高损坏DSP芯片，采样模块末端接稳压管，将电压箝位在3.3V。
交流电压图5-3 ：交流电量采集电路Fig 5.3 Sampling Circuit of AC voltage and current5.2.2电源的设计（1）供电电路的设计在控制系统中TMS320LF2407需3.3V电压供电，其余模块需要5V电源供电，故电源模块需提供两路直流供电。
为满足DSP的供电要求，采用AMS1117作为稳压芯片，为DSP提供3.3V工作电压。
采用LM1085稳压芯片为其它模块提供5V工作电压。
由于其他模块对供电电源电压质量要求不高，且LM1085转换效率高，电阻损耗小，因而在本次设计中采用非常适宜。
为滤除高次谐波对电压的影响，减小输出电压的纹波，提高电源质量，保证电压的稳定性。
在稳压芯片电源输出端口并联多个10uf 陶瓷电容，以保证电源的供电稳定性，防止电压的剧烈波动。
C4图5.4 供电电路Fig 5.4 Power supply circuit（2）电压转换电路的设计由于DSP的端口输出电压仅为3.3V，输出功率小，而其他模块端口输入高电平为5V，DSP无法实现对其他模块的驱动。
因而需要增加3.3V—5V电平转换电路，以保障其他模块的正常工作。
考虑到DSP输出信号中包含有PWW触发信号，其工作频率可达50KHz，因而所选择的电压转换电路，应具备转换速率快，电压上升时间短的特点。
本设计采用日本东芝公司的6N137高速光耦器芯片。
其转换速率达10MBit/s，电源最大输出电压5.5V，最大允许低电平电压0.8V，最大上升时间75ns，最大下降时间75ns，其中90％电压上升时间仅为1ns。
其综合性能能满足系统的要求。
6N137GND图5.5 电压转换电路Fig 5.5 Voltage Conversion Circuit5.2.3 驱动电路的设计考虑到DSP的输出电压、电流有限，驱动能力不足，无法实现对各功率管的直接触发、驱动。
因此要在DSP输出端口外加驱动电路，进行隔离的同时，实现功率放大功能,使DSP能控制功率管的开通与关断。
本系统所选用东芝公司功率驱动模块TLP250,该模块集成有一个光发射二极管和一个光探测器。
驱动模块高低电平转换时间约0.5us,能满足系统对PWM波频率的要求。
TLP250是8脚双列封装功率驱动模块，适用于IGBT、MOSFETTL，和晶闸管变流器的驱动。
本文选用TLP250作为驱动模块，其主要电气参数如下：，输入阈值电流I F（ON）=10mA ,隔离电压2500V,前向电流If=20mA，节点温度Tj=125°C，工作频率f=25KHz，输出电压V o=24~35°C，最大输出电流Io=1.5A(max)。
根据TLP250的运行特性,选取V o=15V,R1=3.3KΩ,R2=2.4KΩ。
考虑到Rg值的大小对IGBT开关速度的影响及自身的功率的损耗,取Rg= 30 Ω。
隔离驱动电路原理图如图5.6所示：u图5.6 信号隔离与驱动电路Fig5.6 Circuit of Segregation and Driving Signal5.2.4 转换开关的设计在整个系统中，存在着多种工作状态，为实现不同状态间的灵活切换，需要设计多个三相开关，将光伏电池组与DC/DC变换电路、三相逆变器桥与外部电网相连。
根据控制信号的不同，完成供电电源的切换，以确保供电可靠性和供电环保型的有机组合。
为实现这个目标，系统中添加两个转换开关模块，完成对电路开关的控制。
为实现电网和光伏逆变器之间的切换，使用交流继电器将其与矿用灯电网相连。
由于光伏电池组的输出电压为100V左右，且输出电压信号为直流电压，在主电路上添加直流继电器，实现蓄电池和逆变器之间的切换控制。
在上述两处均使用一个继电器，利用常开常闭触点，以达到控制切换的目的。
本设计采用固态继电器作为开关元件，其不仅可以对交流量动作，也可完成直流量的开通断，并且固态继电器为12V，驱动起来较为容易。
