电工常用仪表的使用第一节电工仪表概述电工仪表是用于测量电压、电流、电能、电功率等电量和电阻、电感、电容等电路参数的仪表，在电气设备安全、经济、合理运行的监测与故障检修中起着十分重要的作用。
电工仪表的结构性能及使用方法会影响电工测量的精确度，电工必须能合理选用电工仪表，而且要了解常用电工仪表的基本工作原理及使用方法。
一、电工仪表的分类及符号常用电工仪表有：直读指示仪表，它把电量直接转换成指针偏转角，如指针式万用表；比较仪表，它与标准器比较，并读取二者比值，如直流电桥；图示仪表，它显示二个相关量的变化关系，如示波器；数字仪表，它把模拟量转换成数字量直接显示，如数字万用表。
常用电工仪表按其结构特点及工作原理分类：有磁电式、电磁式、电动式、感应式、整流式、静电式和数字式等。
为了表示常用电工仪表的技术性能，在电工仪表的表盘上有许多符号，如被测量单位的符号、工作原理符号、电流种类符号、准确度等级符号、工作位置符号和绝缘强度符号等，各符号表示的内容见表3-1。
如图3-1为1T1－A型交流电流表，其表盘左下角符号：1为电流种类符号，～为交流；2是仪表工作原理符号，图示符号为电磁式；3为防外磁场等级符号，为Ⅲ级；4是绝缘强度等级符号，仪表绝缘可经受2KV1min耐压试验；5表示B组仪表；6为工作位置符号，⊥表示盘面应位于垂直方向；7是仪表准确度等级1.5 。
表3-1 几种常用电工仪表的符号类别符号名称类别符号名称测量单 A 安培工作原磁电式仪表位符号 mA 毫安理符号电磁式仪表V 伏特电动式仪表mV 毫伏整流式仪表W 瓦特电流种直流Cosφ功率因数类符号交流准确度 1.5直流和交流符号准确度1.5级1.5工作位标度尺位置为垂直置的符号绝缘强绝缘强度试验电压标度尺位置为水平度的符号为500V2 绝缘强度试验电压标度尺位置与水平为2KV 60°倾斜60°外界条ⅡⅡ级防外磁场及电场端钮和＿负端钮件分组符调零器符号Ⅲ级防外磁场及电场号＋正端钮ＡＡ组仪表╳公共端钮ＢＢ组仪表调零器二、仪表准确度等级1．仪表的误差仪表的误差是指仪表的指示值与被测量的真实值之间的差异，它有三种表示形式。
常用电工仪器仪表使用方法
常用电工仪器仪表使用方法常用电工仪器仪表使用方法：一、电压表的使用方法1.仪器介绍：电压表是一种用于测量电路电压的仪器，一般由表盘、指针、刻度、引线等组成。
2.仪器准备：插入合适的电压档位，如直流电压档位、交流电压档位。
3.测量直流电压：将电压表的红色引线与电路正极相连，黑色引线与电路负极相连，读取电压值。
4.测量交流电压：将电压表的红色引线与电路相位线相连，黑色引线与电路零线相连，读取电压值。
5.多压档位切换：根据需要选择合适的电压档位。
6.安全注意事项：使用前检查电压表是否损坏，注意电压表的额定电压范围，避免超过额定范围使用，避免电流过大以免烧毁电压表。
二、电流表的使用方法1.仪器介绍：电流表是一种用于测量电路电流的仪器，一般由表盘、指针、刻度、引线等组成。
2.仪器准备：插入合适的电流档位，如直流电流档位、交流电流档位。
3.测量直流电流：将电流表与电路串联，注意电路中的正负极性与电流表引线的连接，读取电流值。
4.测量交流电流：将电流表与电路串联，注意电流表引线的连接方式，读取电流值。
5.多流档位切换：根据需要选择合适的电流档位。
6.安全注意事项：使用前检查电流表是否损坏，注意电流表的额定电流范围，避免超过额定范围使用，避免电压过大以免烧毁电流表。
三、接地电阻测试仪的使用方法1.仪器介绍：接地电阻测试仪是一种用于测量接地电阻的仪器，通过该仪器可以判断接地是否良好。
2.仪器准备：插入合适的测试电极，连接测试电极与被测地面，打开仪器电源。
3.进行测试：选择测试模式，将测试电极插入地面，等待一段时间后读取测试结果。
4.结果分析：根据测试结果判断接地是否良好，并采取相应的措施改善接地效果。
5.安全注意事项：使用前检查仪器是否损坏，注意测试电极的连接方式，避免触电危险。
附件：本文档附带的附件为常用电工仪器仪表的图片及说明，以便更直观地了解仪器的外观和功能。
法律名词及注释：1.电压：电路中的电势差，在国内法律中也称为电压差，通常用符号U表示。

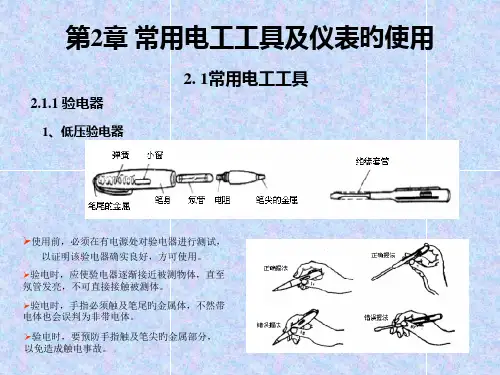

常用电工工具及仪表的使用
空耗电池；若长久不用，应将电池取出。 ➢黑表笔接“COM”插孔，红表笔接“V•Ω”等插孔。 ➢当显示屏出现“LOBAT”或“←”时，表白电池电压不 足，
应予更换。 ➢若测量电流时，没有读数，应检验熔丝是否熔断。 ➢不宜在日光及高温、高湿环境下使用与存储（工作温度
电流表应与被测电路串联（一般要先将电路断 开，然后将电流表串入电路中），切不可与被测电 路并联！
2. 2 电压表 电流表 万用表
2.2.3 万用表
1.指针式万用表
➢使用前应检验与调整仪表。 ➢测量电阻时首先应断开被测电路旳电源及连
接导线并合理选择量程挡位。 ➢测量过程中不得换挡。 ➢读数时，应三点成一线（眼睛、指针、指针
应指在“O”处。
➢ 温度、湿度、被测物旳有关情况等对绝缘电阻旳
➢ 测量时，兆欧表应水平放置平稳。测量过程中， 影响较大，为便于分析比较，统计数据时应反应上
不可用手去触及被测物旳测量部分，以防触电。 述情况。
2.4.1 功率表
1 .单相功率表
2. 4 功率表 电度表
功率表接线必须把握旳两条原则是： ➢电压线圈与被测电路并联，电流线圈与被测电路 串联（切不可与负载并联！）； ➢带有“*”标号旳电压、电流接线柱必须同为进 线。
过旳电气设备，也须进行接地放电，才可再次测 ➢ 手摇发电机要保持匀速，不可忽快忽慢地使指针
量或使用。
不断地摆动。
➢ 测量前，要先检验仪表是否完好：将接线柱L、 E分开，由慢到块摇动手柄约1分钟，使兆欧表内 发电机转速稳定（约120转/分），指针应指在 “”处；再将L、E短接，缓慢摇动手柄，指针
➢ 测量过程中，若发觉指针为零，阐明被测物旳绝 缘层可能击穿短路，此时应停止继续摇动手柄。 ➢ 测量具有大电容旳设备时，读数后不得立即停止 摇动手柄，不然已充电旳电容将对兆欧表放电，有 可能烧坏仪表。
电工技能五常用电工仪表使用
电工技能五常用电工仪表使用在电工工作中，使用适当的电工仪器和仪表可以提高工作效率，确保工作安全。
本文将介绍电工技能五常用电工仪表的使用方法和注意事项。
一、交流电压表交流电压表是电工工作中常用的仪表之一，用于测量交流电源的电压。
在使用交流电压表之前，首先需要确保选用适当的量程，以避免测量过程中可能出现的电器损坏或伤害。
接下来，将电压表的两个测试针插入需要测量电源的火线和零线上，确保测试针牢固连接。
然后，打开电源开关，并观察电压表上的读数。
读数应稳定在某个数值附近，如果读数波动较大，可能存在电路故障，需要及时进行排查修复。
最后，测量完成后，应及时关闭电源开关，拔下测试针，并恢复仪表的初始状态，以便下一次使用。
二、安规仪安规仪是用来检测电气设备是否符合安全标准的重要仪表。
使用安规仪的过程中，需要先将仪表的测试插头插入待测设备的插座上。
然后，选取适当的测试模式和量程，并将安规仪的测试引线连接到待测设备的不同导线上。
接下来，可以启动安规仪进行测试，仪表将会显示测试结果。
根据显示的结果，我们可以判断设备是否通过测试，是否存在安全隐患。
需要特别注意的是，使用安规仪时一定要保证仪表的安全可靠，避免因测试电压过高而引起危险！三、数字万用表数字万用表是电工工作中常用的多功能测试仪表，可用于测量电压、电流、电阻等指标。
在使用数字万用表之前，需要先选择正确的测试档位和量程。
例如，在测量电压时，应选择正确的交流或直流档位，并选择与待测电压相近的量程，以保证测量的准确性和安全性。
接下来，将测试引线连接到待测电路的两个测试点上，并读取仪表上的数值。
需要注意的是，当测量直流电压时，红色测试引线应插入“VΩmA”插孔，而测量交流电压时，红色测试引线应插入“V~mA”插孔。
此外，为保证测量结果的准确性，还应注意避免测量电路与其他干扰源的接触。
四、电阻检测仪电阻检测仪是用于测量电阻值的仪表，主要用于测量电器设备中的电阻元件。
在使用电阻检测仪之前，需要确保设备处于断电状态并已经放电。
电工常用仪表使用方法
电工常用仪表使用方法（一）万用表万用表是一种多用途、多量程测量仪表。
它一般以测量电流、电压和电阻为主，有的还可以测量电感、电容以及晶体三极管等，它是电工必备的常用测量仪表。
1.测量电压的方法（1）测量交流电压。
将转换开关转到“V”符号，测量交流电压时不分正负极；所需量程由被测量电压的低来确定。
如果被测量电压的数值不知道，可选用最高测量范围5 V,指针若偏转很小，再逐级调低到合适的测量范围。
（2 ）测量直流电压。
将转换开关转到“A”符号.测量直流电压时正负极不能搞错，" + "插的表棒接至被测电压的正极，“一”插的表棒接至被测电压的负极，不能接反，否则指针会因逆向偏转而被打弯。
2.测量直流电流的方法将转换开关转到“ mA、A”符号的适当量程位置上，然后按电流从正到负的方向.将万用表串联到被测电路中。
3.测量电阻的方法将转换开关转到欧姆档位置上，先将两根表棒短接，调整调零旋钮，使表针在电阻刻度“0”上，然后用表棒测量电阻。
面板上Xl、X10、X1、Xlk、10k的符号表示倍率，从表头的读数乘以倍率数，即为所测电阻的电阻值。
（二）兆欧表兆欧表又叫摇表，是用来测量大电阻和绝缘电阻的，它的计量单位是兆欧。
1.兆欧表的选用测量额定电压在5 ▼以下的设备或线路的绝缘电阻时可选用5 V或1 0 V兆欧表，测量低电压电器设备绝缘电阻时，可选用2 5 0 V兆欧表。
2.兆欧表的接线和测量方法兆欧表有三个接线柱，其中两个较大的接线柱上分别标有“接地”（E）和“线路”（L），另一个较小的接线柱上分别标有“屏蔽”或“保护环"（G）。
（1 ）测量照明或电力线路对地绝缘电阻。
将摇表接线柱的（E）可靠地接地，（L）接到被测线路上。
线路接好后，可按顺时针方向摇动摇表的发电机摇把，转速由慢变快，一般约1 min后发电机转速稳定时，表针也稳定下来，这时表针指示的数值就是所测得的绝缘电阻值。
（2）测量电机的绝缘电阻。
实验一常用电工仪表的使用及
• 实验介绍 • 电工仪表基础知识 • 常用电工仪表的使用方法 • 电工仪表的注意事项 • 实验总结与思考
01
实验介绍
实验目的
掌握常用电工仪表的 使用方法。
学会正确读取电工仪 表的测量结果。
了解电工仪表的注意 事项和安全操作规程。
实验设备
万用表
示波器 接地电阻测试仪
在实验中，我们了解了安全操作规范，但实际操作中仍需注意安全问题。思考如何保证电 工仪表使用的安全性，防止意外事故的发生。
THANKS
感谢观看
理解更加深入。
实验不足与改进
操作不够熟练
安全意识需加强
在实验过程中，我发现自己对电工仪 表的操作还不够熟练，需要多加练习 以提高操作速度和准确性。
虽然实验中了解了安全操作规范，但 在实际操作中仍需加强安全意识，确 保操作安全。
理论知识掌握不扎实
在实验过程中，我发现自己对电工仪 表的理论知识掌握不够扎实，需要加 强理论学习，深入理解相关原理。
钳形电流表 兆欧表
02
电工仪表基础知识
电工仪表分类
直读式仪表
比较式仪表
记录式仪表
数字式仪表
如电流表、电压表等， 可以直接读取测量结果。
如万用表，通过比较已 知量与未知量来得出测
量结果。
如示波器，能够记录并 显示电信号的变化过程。
如数字万用表，能够将 测量结果以数字形式显
示。
电工仪表的工作原理
磁电式仪表
钳形电流表的使用方法
总结词
钳形电流表是一种用于测量交流 电流的仪表，其特点是不需要断 开电路即可测量。
详细描述
使用钳形电流表时，应先选择合 适的量程，然后将钳口夹住待测 导线，再调整档位开关至合适位 置，最后读取数值并记录。
常用电工仪表的使用
(应在什么位置？)
注：不能带电测量电阻
测电阻时如何调零：
测量电阻时，如将两支表棒短接，调 “零欧姆”旋钮至最大，指针仍然达不 到0点，这种现象通常是由于表内电池电 压不足造成的，应换上新电池方能准确 测量
二、钳形电流表
钳形电流表分高、低压两种，用于在 不拆断线路的情况下直接测量线路中的电 流。其使用方法如下： （１） 使用钳形表时应注意钳形电流表的电 压等级，严禁用低压钳形表测量高电压回 路的电流。测量时应由两人操作，戴绝缘 手套，站在绝缘垫上，不得触及其它设备， 以防止短路或接地。 （２） 观测表计时，要特别注意保持头部与 带电部分的安全距离，人体任何部分与带 电体的距离不得小于钳形表的整个长度。
比较仪表
与 标 准 器 比 较 ， QJ—23电桥 读 取 二 者 的 比 QJ---47 万 用 电 值 桥 模拟量转换成 数字量直接显 示 PZ8数字电压表 Im2215 数 字 万 用表
数字仪表
按准确度等级、使用环境、防护性能、 工作原理等又可分为以下几种：
• • • • 按准确度等级：0.1、0.2、0.5、1.0、1.5、2.5、 5.0七级 按使用环境：A、A1、B、B1、C五组 按外壳的防护性能：普通、防尘、防溅、防 水、气密、隔爆等 按防外界磁、电场的影响性能：Ⅰ、Ⅱ、Ⅲ、 Ⅳ四等 按使用方式：安装式、携带式 按工作原理分：磁电系、电磁系、电动系、 感应系、静电系、振簧系等
四、感应系仪表工作原理
仪表在电源电压的作用下，其电压线圈中的电 流产生磁通，穿过铝盘并且在在铝盘中感应涡流1， 电流线圈由于负载电流的作用，在铁芯中建立交 变磁通，两次穿过铝盘，且在铝盘的两处感应出 涡流2，在这样的相互作用下，铝盘产生了旋转力 矩，总的转动力矩的平均值与电路的有功功率成 正比，铝盘转动时切割永久磁铁的磁力线产生涡 流，这个涡流与磁场作用产生制动力矩，使得铝 盘匀速旋转。
(完整版)常用电工工具和电工仪表的使用
常用电工工具和电工仪表的使用1、电工仪表一、电工仪表类型常用直读式电工仪表：磁电式、电磁式和电动式。
（整流、电子、感应等）。
组成：①.产生转动转矩部分；②.产生阻转矩部分；③.阻尼器。
原理：转动转矩与测量电量（电流）成正比（电流的电磁作用）；阻转矩与指针偏转角度成正比（弹簧弹性）；阻尼器只有在指针转动过程才起作用，其作用是使指针迅速稳定，避免振荡，缩短测量时间。
1）磁电式仪表磁电式仪表没工作（没有电）时也有磁场。
螺旋弹簧作用：①.引入电流；②.产生阻转矩。
阻尼器：铝框（原理与异步机鼠笼转子相似）。
特点：刻度均匀、灵敏度和准确度高、阻尼器消耗能量少，受外界磁场干扰小；但只能测量直流、价格较高、易过载。
2）电磁式仪表；原理：固定（定子）与可动（转子）铁片被线圈流过电流磁化，产生推斥力。
螺旋弹簧：只产生阻转矩（不承受电流）。
阻尼器：空气阻尼器。
特点：可测交、直流，通过电流大，构造简单，价格低；但刻度不均，易受外界磁场影响，精度低。
3）电动式仪表。
原理：固定线圈产生磁场，可动线圈流过电流受到电动力作用。
螺旋弹簧作用：①.引入电流；②.产生阻转矩。
（空气阻尼器）。
特点：可测直、交流（测功率、功功率因数），无铁心准确度高；但受外磁场影响大，过载能力小。
二、电流和电压的测量1）电流的测量接线：串联在电路中。
扩程：磁电式采用并联低阻值的分流器（∵是直流、且允许通过电流小）；电磁式则采用电流互感器（∵是交流，表头和分流器中流过的电流并不能严格与它们的电阻值成比例关系——有电感因素，因此并联分流器测量不准确）。
2）电压的测量接线：与被测电路并联。
伏特计的电阻值要求很大（越大、对被测电路影响越小）。
由于表头电阻值通常不大。
因此必须串联高阻值的倍压器限制电流。
扩程：不论是磁电式还是电磁式都可通过串联高阻值的倍压器进行扩程。
测量交流电的电磁式仪表利用电压互感器扩程也应串联倍压器限流。
三、功率的测量1）单相交流和直流功率的测量接线应注意极性，若有一个极性接反，指针受力变反，不能读出功率的数值。
常用电工仪表的使用
常用电工仪表的使用1、电流表电流表(图1)，分为直流电流表和沟通电流表两种。
电流表在使用时留意选择正确的量程，应串联在被测量的实际电路中。
电流表的电流从表的“+”极性端流入，“一”极性端流出。
接线时，应在断电下进行。
不允许将直流电流表使用在沟通电路上。
图1 电流表2、钳形电流表钳形电流表又称卡表(图2)，常用的有沟通钳形电流表和交直流钳形电流表两种。
使用时，留意仪表的电压等级与所测线路或设备的电压等级相符合，设置量程挡应当大于或等于被测电流值，测量前应先估算被测电流或电压的大小，或是先用较大量程然后再视被测值的大小变换量程。
留意，切换量程时必需将钳口打开，无电时进行，不许带电切换量程。
测量时将被测导线放在钳口中心，钳口应当紧闭。
使用时，留意与带电体保持足够距离，同时要有人监护。
决不允许用钳形表测量暴露的导线，也不许套在三相刀开关或熔断器内测量使用。
图2 钳形电流表3、电压表电压表(图3)分为直流电压表和沟通电压表两种。
电压表在使用时留意选择正确的量程，应并联在被测量的线路两端，按电压表端纽上的“+”“一”极性标记进行接线。
接线时，应在断电下进行。
不允许将电压表串联在被测量的电路中使用。
图3 电压表4、万用表万用表又称多用表(图4)，一般的万用表可以用来测量直流电流、沟通电流、直流电压、沟通电压、电阻、电容、晶体管参数和音频电公平量。
有数字式和机械式(或称电子式)万用表两种之分。
每次测量前留意校零。
使用时，特殊留意换档以及所测量的量程。
图4 万用表5、绝缘电阻表绝缘电阻表又称兆欧表、摇表(图5)有手摇发电机式和晶体管式两种。
测量时，不要使测量范围过多地超出被测绝缘电阻的数值，以免读数时产生较大的误差。
使用时，必需切断被测设备的电源，并将设备对地短路放电，使设备处于完全不带电状态，以保证人身和设备平安。
图5 绝缘电阻表6、电能表(俗称电度表)电能表(图6)主要测量肯定时间所用的电能，常用的有有功电能表和无功电能表两种。
常用电工工具及常用仪表操作使用
数字万用表的使用
（3）集电极、发射极判别
用hFE档判别。在已知管子类型的情况下（此处设为NPN管），将
基极插入B孔，其它两极分别插入C、E孔。若结果为hFE＝1∽10（或
十几），则三极管接反了；若hFE＝10∽100（或更大），则接法正
确。
7．带声响的通断测试
先将黑表笔插入COM插孔，红表笔插入V／Ω插孔，然后将功能开 关置于通断测试档（与二极管测试量程相同），将测试表笔连接到被 测导体两端。如果表笔之间的阻值低于约30Ω，蜂鸣器会发出声音。
按测量电流种类的不同，可分为单相交流表、直流表、交直 流两用表、三相交流表等；
按使用性质和装置方法的不同，可分为固定式（开关板式）、 携带式；
按测量准确度不同，可分为0．1、0．2、0．5、1．0、 1．5、2．5、5．0共七个等级。
万用表
以MF30型指针式万用表和DT840型数字式万用表为例，了解其结 构和性能，学会使用万用表正确测量电压、电流、电阻等基本电量 的方法，熟悉有关使用的注意事项。
钳形电流表
用钳形电流表可直接测量交流电路的电流，不需断开电路。 结构和工作原理 外形结构如图所示。测量部分主要由一只电磁式电流表和穿心式电
流互感器组成。穿心式电流互感器铁心做成活动开口，且成钳形，。
钳形电流表的外形结构
钳形电流表
原理：当被测载流导线中有交变电流通过时，交流电流的磁通在互 感器副绕组中感应出电流，使电磁式电流表的指针发生偏转，在表 盘上可读出被测电流值。
数字万用表的使用
4．电阻的测量 先将黑表笔插入COM插孔，红表笔插入V／Ω插孔（注意：红表笔
极性此时为“＋”，与指针式万用表相反），然后将功能开关置于 OHM量程，将两表笔连接到被测电路上，显示器将显示出被测电阻 值。 5．二极管的测试 先将黑表笔插入COM插孔，红表笔插入V／Ω插孔，然后将功能开 关置于二极管档，将两表笔连接到被测二极管两端，显示器将显示 二极管正向压降的mV值。当二极管反向时则过载。 根据万用表的显示，可检查二极管的质量及鉴别所测量的管子是硅 管还是锗管 。 （1）测量结果若在1V以下，红表笔所接为二极管正极，黑表笔为 负极； （2）测量显示若为550∽700mV者为硅管；150∽300mV者为 锗管。
常用电工仪表的正确使用
提示：
1) 如果使用前不知道被测电流范围，将功能开关置于最大量
程并逐渐下降; 2) 表示最大输入电流为200mA，过量的电流将烧坏保险丝，
应再更换，20A量程无保险丝保护，测量时不能超过15秒。
2、交流电流的测量 测量方法与1相同，不过档位应该打到交流档位，电流测量完
毕后应将红笔插回“VΩ”孔，若忘记这一步而直接测电压，表或电
源会报废!
测量电阻： 无须调零.将红,黑表笔分别**" V Ω"与"COM"插孔, 旋动量程选择开关至合适位置(200,2K,200K,2M,20M), 将两笔表跨接在被测电阻两端(不得带电测量!),显示屏 所显示数值即为被测电阻的数值.当使用200MΩ量程进 行测量时,先将两表笔短路,若该数不为零,仍属正常,此读 数是一个固定的偏移值,实际数值应为显示数值减去该
即用小导线将三个管脚引出。这样方便了很多哦。
电容测试：
连接待测电容之前，注意每次转换量程时，复零需要时间，有
漂移读数存在不会影响测试精度。 1、将功能开入电容测试座中。
提示： 1) 仪器本身已对电容档设置了保护，故在电容测试过程中不用
考虑极性及电容充放电等情况;
提示：
1) 如果不知被测电压范围.将功能开关置于最大量程并逐渐下降;
2) 如果显示器只显示“1”，表示过量程，功能开关应置于更高量程; 3) “ ”表示不要测量高于1000V的电压，显示更高的电压值是可能的，
但有损坏内部线路的危险;
4) 当测量高电压时，要格外注意避免触电。 2、交流电压测量(交流电压测量的是有效值，即rms)
1) 将黑表笔插入COM插孔，红表笔插入V/Ω插孔;
2) 将功能开关置于交流电压档V~量程范围，并将测试笔连接到待测电 源或负载上，测量交流电压时，没有极性显示。
常用电工仪器仪表使用方法
交流电压的测量
1、测量步骤 （1）红表笔插入VΩ孔，黑表笔插入COM孔 （2）量程旋钮打到V-或V~适当位置 读出显示屏上 显示的数据
2、注意 表笔插孔与直流电压的测量一样，不过应该将旋钮打到交流档“V～”处所 需的量程即可。 交流电压无正负之分，测量方法跟前面相同。 无论测交流还是直流电压，都要注意人身安全，不要随便用手触表笔的 金属部分。
• • • • • • • • • • • • •
如何读数？显示屏上显示的数字再加上边档位选择的单位就是它 的读数。要提醒的是在“200”档时单位是“Ω”，在“2k~200k” 档时单位是“kΩ”，在“2M~2000M”档时单“MΩ”。 如果被测电 阻值超出所选择量程的最大值，将显示过量程“1”,应选择更高的 量程，对于大于1MΩ或更高的电阻，要几秒钟后读数才能稳定， 这是正常的. 当没有连接好时，例如开路情况，仪表显示为“1” 当检查被测线路的阻抗时，要保证移开被测线路中的所有电源， 所有电容放电.被测线路中，如有电源和储能元件，会影响线路阻 抗测试正确性。 万用表的200MΩ档位，短路时有10个字，测量一个电阻时，应从 测量读数中减去这10个字。如测一个电阻时，显示为101.0，应从 101.0中减去10个字.被测元件的实际阻值为100.0即100MΩ。
部14交流电流的测量1测量步骤1断开电路黑表笔插入com端口红表笔插入ma或者20a端口功能旋转开关打至a交流或a直流并选择合适的量程断开被测线路将数字万用表串联入被测线路中被测线路中电流从一端流入红表笔经万用表黑表笔流出再流入被测线路中2接通电路读出lcd显示屏数字2注意测量方法与直流相同不过档位应该打到交流档位电流测量完毕后应将红笔插回v孔若忘记这一步而直接测电压哈哈
• 6、摇动手柄时，应由慢渐快，均匀加速到120r／min， 并注意防止触电。摇动过程中，当出现指针已指零 时，就不能再继续摇动，以防表内线圈发热损坏。 • 7、禁止在雷电天气或在邻近有带高压导体的设备 处使用兆欧表测量 • 8、应视被测设备电压等级的不同选用合适的绝缘电 阻测试仪。一般额定电压在500伏以下的设备，选用 500伏或1000伏的兆欧表；额定电压在500伏及以上的 设备，选用1000~2500伏的兆欧表。量程范围的选用 一般应注意不要使其测量范围过多的超过所测设备 的绝缘电阻值，以免使读数产生较大的误差。
五常用电工仪表的使用
F1
F2
互垂直。一个线 圈与电阻R串联， 永 N
+ S U- M
另一个线圈与被 久
F2 F1
测电阻Rx串联，
磁 铁
I2 Rx
I1 R
两者并联接于直
兆欧表构造示意图
流电源。
磁场是不
手摇直流 发电机
均匀的
兆欧表的结构
手 柄
兆欧表测绝缘电阻的方法及注意事项
实验方法
示 意 图
开路实验方法
短路实验方法
备注 说明
2. 用途：测量交直流电压、电流及功率。
3. 优点：可用于交直流；
准确度较高。
4. 缺点：受外界磁场影
螺旋弹簧
响大；不能承受较大过
载。
空气阻尼器
固定线圈
产生阻尼力
可动线圈
测量直流电流通常用磁电式电流表，测量交流 电流通常用电磁式电流表。
电流表应串联在电路中，
I A
负 载
测量直流电压通常用磁电式电压表，测量交流电 流通常用电磁式电压表。
约 1 到0.1M电阻。
8.2 交流电桥 交流电桥用来测量电容和电感。
1. 电路
2. 工作原理
IG
交流电桥平衡的条件为
G
Z1 Z4 =Z2 Z3
即 |Z1| | Z4 | = |Z2 | | Z3 |
1+ 4= 2+ 3
~ 为使平衡容易调节，常将两个桥臂设计为纯电阻。
（1）当选Z2和Z4为纯电阻时，则Z1和Z3必须同为 电感性或电容性。
(3) 测录装置：各种电工测量仪表、示波器、自动 记录仪、数据处理器及控制电机等。
9.1 应变电阻传感器
电阻丝
1. 金属电阻丝应变片 特殊胶水
常用电工仪器仪表使用方法简版
常用电工仪器仪表使用方法常用电工仪器仪表使用方法1. 万用表（Multimeter）1.1 介绍万用表是电工常用的测试仪器，可用于测量电流、电压和电阻。
它通常具有直流电（DC）和交流电（AC）测量功能，并且可以选择不同的量程以提供更高的精度。
1.2 使用方法1. 打开万用表，并确认电源已接通。
2. 确定要测量的物体的电压范围或电流范围，并将量程选择旋钮调整到适当的位置。
3. 使用测试笔将红色电缆连接到正极，黑色电缆连接到负极。
4. 将红色测试笔与待测物体的正极连接，并将黑色测试笔与负极连接。
5. 在液晶屏上观察读数，并记录测量结果。
6. 测量完毕后，关闭万用表，并将测试笔从待测物体上取下。
2. 环境检测仪（Environment Meter）2.1 介绍环境检测仪广泛应用于电气设备的安装和维护过程中，用于测量温度、湿度、气压和风速等环境参数，以确保电气设备的正常运行环境。
2.2 使用方法1. 打开环境检测仪，并确认电源已接通。
2. 根据需要选择要测量的环境参数，并将检测仪设置为相应的测量模式。
3. 将环境探头或传感器置于待测位置，确保探头与环境充分接触。
4. 等待一段时间，以确保测量结果稳定。
5. 在仪表上观察并记录测量结果。
6. 测量完毕后，关闭环境检测仪。
3. 电流钳形表（Clamp Meter）3.1 介绍电流钳形表是一种用于测量电流的便携式测试仪器。
它通过将夹头固定在待测导线周围，通过感应原理测量通过导线的电流。
3.2 使用方法1. 打开电流钳形表，并确认电源已接通。
2. 选择适当的电流量程，根据预计测量值设置量程选择旋钮。
3. 将电流钳形表的夹头完全打开，将要检测的导线放入夹头中，并将夹头完全闭合。
4. 在仪表上观察并记录测量结果。
5. 测量完毕后，将夹头从待测导线上取下。
4. 接地电阻测试仪（Ground Resistance Tester）4.1 介绍接地电阻测试仪是用于测量接地系统的电阻值的专用仪器。
第5章 常用电工仪表使用
江 西 省 电 子 信 息 技 师 学 院
实训内容： 实训内容：
1．识别所给常用仪表上符号的含义； 2．说明所给仪表型号含义与主要用途； 3．按给定测量用途选择仪表的类型和量程；
江 西 省 电 子 信 息 技 师 学 院
任务2 任务2 万用表的测量使用训练
任务目标: 任务目标:
1．了解万用表的组成和测量原理； 2．学会普通万用表的基本使用方法； 3．掌握电压、电流和电阻的测量技能。
江 西 省 电 子 信 息 技 师 学 院
5．仪表量程的选择 ． 仪表的准确度只有在合理的量程下才能发挥作用，这在 指示仪表中具有普遍意义。由于测量误差与仪表的量程有关， 如果仪表的量程选择得不合理，标尺刻度得不到充分利用， 即使仪表本身的准确度很高，测量误差也会很大。 为了充分利用仪表的准确度，应尽量按使用标尺的后 1/4段（1/2～3/4）的原则选择仪表的量程。此段上的测量误 差基本上等于仪表的精度等级，而在标尺中间位置上的测量 误差为仪表准确度的2倍。应尽量避免使用标尺的前1/4段， 但要保证仪表的量程大于被测量的最大值。 即使准确度很高的仪表，如果使用不当，也会造成较大 的误差。选择何种等级的仪表，应根据工作需要和设备的经 济价值来考虑。0.1～1.0各等级的仪表均为携带式，开关板 上所装置的仪表，通常1.5～2.5级开关板式安装表。
（3）按仪表工作原理分类：可分为磁电系、电磁 系、电动系、感应系、整流系等。三种常用的指示仪表 结构如图5.1所示。
图5.1 指示仪表的结构
江 西 省 电 子 信 息 技 师 学 院
磁电系仪表是根据通电线圈在恒定磁场中受电磁力 作用的原理设计制造的；电磁系仪表是根据铁磁物质在 通电线圈的磁场中受电磁力作用的原理设计制造的；电 动系仪表是根据两个通电线圈之间产生电动力的原理设 计制造的：感应系仪表是根据交变磁场中导体感生的涡 流与磁场产生作用力的原理设计制造的；整流系仪表是 经由整流器整流后再进行测量的仪表。常用电工指示仪 表的类型、符号、代号及用途可参见书中表5.2。
常用电工仪表的使用
根据指针稳定时驱动力矩等于反作用力矩，可求得指针偏转角
1 dM 12 I 1I 2 cosΨ D d
作为电流或电压表使用时，如果两线圈通以同一电流，或 被测电流的一部分，且互感变化率为常数，则指针偏转角与 被测电流平方或被测电压平方成正比，或与交流电流或电压 有效值平方成正比。 如作为功率表使用，指针偏转角正比于被测功率。
C UN IN
m
求得功率表的分格常数C后，便可求出被测功率 P＝C· α
1
V
150
300 600
I I
2
3
4
5
1——电压接线端子 4——指针零位调整器
2——电流接线端子
3——标度盘
5——转换功率正负的旋钮
图
功率表前面板示意图
图
D26型仪表
例：若选用一只功率表，它的电压量程为300V、电 流量程为5A，标度尺满刻度格数为150格，用它 测量某负载消耗的功率时，指针偏转80格。求负 载消耗的功率。 解： 先求功率表的分格常数
对被测电路的影响小。所以磁电系仪表是一种应用广泛具有高灵敏度、高准
确度、低表耗功率的仪表。
2.具有均匀等分的刻度
磁电系仪表的指针偏转角与可动线圈的电流成正比，标尺的刻度均匀等分，
易于标尺的制作。
3,只能用于直流电路
若在交流范围使用，必须配整流器。
磁电系仪表 1）工作原理：永久磁铁的磁场与通有直流电流的可 动线圈相互作用而产生转动力矩，使可动线圈发生偏 转。 2） 磁电系仪表的优点：具有较高的灵敏度和准确度， 刻度均匀便于读数。测量直流电压、电流的直读式仪 表几乎都是这种类型。它即可做成配电盘式表和便携 式表，又可做成0.1级和0.2级的标准表。 3）磁电系仪表的缺点：表头本身只能用来测量直流 量（当采用整流装置后也可用来测量交流量）， 过 载能力差，结构较复杂。 4）注意事项：测量直流时注意正负接头，不得接反。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电工技能五常用电工仪表的使用电工技能五常用电工仪表的使用目录第一节电工仪表的基本知识 (3)一、电工仪表的基本知识 (3)（一）什么是电工仪表？ (3)（二）电工仪表的分类 (3)1．指示仪表 (3)2．比较式仪表 (4)3．数字式仪表 (4)二、电工仪表常用面板符号 (4)三、电工仪表的误差、精确度与灵敏度 (7)（一）仪表误差的分类 (7)（二）误差的几种表示方法 (7)1．绝对误差∆ (7)2．相对误差γ (7)3．引用误差γ0 (8)（三）减小或消除误差的方法 (8)1．测量误差的分类 (8)2．测量误差的消除方法 (9)（四）仪表的精确度（准确度）和灵敏度 (9)1．精确度 (9)四、电工仪表的型号 (9)五、电工仪表测量方法 (9)六、电工仪表使用注意事项 (10)七、常用电工仪表的选择 (10)1．仪表类型的选择 (10)2．仪表准确度的选择 (10)3．仪表量程的选择 (10)第二节电流表与电压表 (11)一、电流表与电压表的工作原理 (11)（一）磁电式仪表 (11)（二）电磁式 (11)二、电流的测量 (12)（一）直流电流的测量 (12)（二）交流电流的测量 (13)（三）电流表 (13)（三）用钳形电流表测交流电流 (14)三、电压的测量 (16)（一）直流电压的测量 (16)（二）交流电压的测量 (17)第1页电工技能五常用电工仪表的使用（四）电压表 (17)第三节电阻表与兆欧表 (18)一、电阻表及直流电阻的测量 (18)二、兆欧表及绝缘电阻的测量 (18)（一）兆欧表的工作原理 (18)1．组成 (18)2．工作原理 (18)（二）兆欧表的选用 (19)1．常用规格 (19)2．选用原则 (19)（三）兆欧表的使用方法 (19)1．使用前的准备 (19)2．正确使用方法 (20)3.兆欧表使用注意事项 (21)三、电阻的其他测量方法 (21)第四节电度表及电能的测量 (22)第五节万用表及其使用 (22)一、MF47型指针式万用表及其使用 (22)（一）指针式万用表的基本结构与工作原理 (22)1．基本结构 (22)2．工作原理 (22)（二）指针式万用表的注意事项 (22)（三）指针式万用表的基本使用方法 (23)1．测交流电压 (23)2．测直流电压 (23)3．测直流电流 (23)4．测电阻 (23)二、MF500型指针式万用表及其使用 (24)三、DT890B数字万用表 (24)（1）测量直流电压 (24)（2）测量交流电压 (24)（3）测量直流电流 (24)（4）测量交流电流 (24)（5）测量电阻 (25)（6）测量二极管 (25)（7）测量三极管 (25)（8）检查线路通断 (25)第六节功率表 (26)一、基本结构 (26)二、功率表的接线 (26)（一）功率表的接线原则 (26)（二）测单相电路功率时的接法 (27)（三）测三相电路功率时的接法 (27)三、功率表使用注意事项 (28)第七节接地电阻测定仪 (28)一、基本概念 (28)第2页电工技能五常用电工仪表的使用（一）分类 (28)（二）定义 (28)1．保护性接地 (29)2．功能性接地 (29)二、接地电阻的测量原理 (30)三、ZC-8型接地电阻测量仪 (30)四、接地电阻测量仪的使用 (31)（一）使用方法和步骤 (31)（二）注意事项 (32)第一节电工仪表的基本知识一、电工仪表的基本知识（一）什么是电工仪表？1、在电工测量中，测量各种电量、磁量及电路参数的仪器仪表统称为电工仪表。
2、电量指电流、电压、功率、电能、频率、电阻、电感、电容以及时间常数和介质损耗角等。
3、磁量主要指磁场以及物质在磁场磁化下的各种磁特性，例如磁场强度、磁通、磁感应强度、磁势、磁导率、磁滞和涡流损耗等的测量。
电测量和磁测量又可统称为电磁测量或电气测量。
（二）电工仪表的分类电工仪表根据其在进行测量时得到被测量数值的方式不同分为：指示仪表、比较仪表和数字仪表三大类。
1．指示仪表指示仪表是先将被测量转换为可动部分的角位移，从而使指针发生偏转，通过指针偏转角度大小来确定待测量的大小，如各种指针式电流表、电压表等。
指示仪表的分类如下：第3页电工技能五常用电工仪表的使用（1）按测量对象分：可以分为电流表、电压表、功率表、电能表、功率因数表、频率表、相位表、欧姆表、绝缘电阻表(兆欧表或摇表)及万用表等。
（2）按工作电流性质分：可分为直流表、交流表及交直流两用表。
（3）按使用方式分:可分为安装式(配电盘式)、便携式等。
（4）按工作原理分:可分为磁电系、电磁系、电动系、感应系、静电系、整流系等。
（5）按使用环境条件分：可以分为A、A1、B、B1、C五个组。
（6）按防御外界电磁场的能力分：可分为Ⅰ、Ⅱ、Ⅲ、Ⅳ四个等级。
（7）按准确度等级分：可分为0.1、0.2、0.5、1.0、1.5、2.5、5.0等七级。
2．比较式仪表比较式仪表是指在进行测量时，通过被测量与同类标准量进行比较，然后根据比较结果确定被测量的大小。
它包括直流比较式仪表和交流比较式仪表两类。
如直流电桥、电位差计都是直流比较式仪表.而交流电桥属于交流比较式仪表。
比较式仪器测量准确度比较高、但操作过程复杂、测量速度较慢。
3．数字式仪表数字式仪表，是指在显示器上能用数字直接显示被测量值的仪表。
它采用大规模集成电路,把模拟信号转换为数字信号，并通过液晶屏显示测量结果。
有速度快、准确度高、读数方便、容易实现自动测量等优点。
二、电工仪表常用面板符号电工仪表面板上的符号表示该仪表的使用条件，有关电气参数的范围、结构和精确度等级等，为该仪表的选择和使用提供了重要依据。
第4页电工技能五常用电工仪表的使用续前表第5页电工技能五常用电工仪表的使用第6页电工技能五 常用电工仪表的使用第7页三、电工仪表的误差、精确度与灵敏度（一）仪表误差的分类在任何测量中，由于各种原因，仪表的读数和真值之间总是存在着一定的差值，这个差值就称为误差。
根据引起误差的原因，可将误差分为基本误差和附加误差两种。
基本误差：仪表在正常工作条件下进行测量时，由于内部结构和制作不完善所引起的误差。
附加误差：仪表偏离正常工作条件而产生的除上述基本误差外的误差，称为附加误差。
（二）误差的几种表示方法误差：在测量过程中，由于仪表本身的机构、电路参数或受外界因素影响而发生变化，导致仪表批示值与实际值之间产生的差值。
1．绝对误差 ∆仪表指示值与实际值之间的差值：2．相对误差 γ绝对误差 ∆ 与实际值比值的百分数在实际情况下用 A X 代替 A ，称为标称或名义相对误差A Α-=∆x %100⨯∆=A γ%100x⨯∆=A γ电工技能五 常用电工仪表的使用第8页3．引用误差 γ0 绝对误差与量程之比例题1-1：假设用电压表测量220V 电压，甲表测得结果221V ，乙表测得结果217V ；用丙表测量50V 电压。
结果为50.5V ，试求上述值的绝对误差和相对误差。
（三）减小或消除误差的方法测量误差：在测量技术中，常常把标准仪表的读数当作真值，而把测得的实际值称为测量结果。
我们把被测量的测量结果与真值之间的差值，叫做测量误差。
1．测量误差的分类根据误差的性质，测量误差分为三类：系统误差、偶然误差和疏失误差。
（1）系统误差在相同的测量条件下，多次测量同一个量时，测量结果向一个方向偏离，其数值恒定或按一定规律变化，这种误差称为系统误差。
它的来源有： 仪器误差：这是由于仪器本身的缺陷而造成的误差； 附加误差：没有按规定条件使用仪器而造成的误差；理论（方法）误差：由于测量方法、测量所依据的理论公式的近似，或实验条件不能达到理论公式所规定的要求等而引起的误差；个人误差：由于测试人员的自身生理或心理特点造成的误差。
（2）偶然误差由于人的感官灵敏度和仪器精密度有限，周围环境的干扰以及随测量而来的其它不可预测的偶然因素造成的误差。
（3）疏失误差由于测量中的疏失所引起，是一种明显地歪曲测量结果的误差。
%100M0⨯∆=A γ电工技能五 常用电工仪表的使用第9页2．测量误差的消除方法 （1）系统误差的消除对测量仪器仪表进行修正；采用合理的测量方法和配置适当的测量仪表，改善仪表安装质量和配线方式；采用特殊的测量方法。
具体做法案是：①正负消去法 ②替代法。
（2）偶然误差的消除通常采用增加重复测量次数的方法来消除偶然误差对测量结果的影响。
测量次数越多，其算术平均值就愈接近于实际值。
（3）疏失误差的消除疏失误差严重歪曲了测量结果，因此包含有疏失误差的测量结果应该抛弃。
（四）仪表的精确度（准确度）和灵敏度1．精确度仪表的最大绝对误差与仪表最大读数比值的百分数，叫做仪表的准确度（ ），准确度用百分数表示。
最大引用误差愈小，仪表的基本误差也愈小，准确度就愈高。
例题1-2 为了测量三相交流电路中220V 的电压，现有几个电磁系电压表如表所示。
在同样条件下，确定哪个表相对误差更小？四、电工仪表的型号 五、电工仪表测量方法测量：将未知的被测量与已知的标准量进行直接或间接的比较，从中确定出被除数测量大小的过程。
%100%⨯∆=±mmA A K电工技能五常用电工仪表的使用1．直接测量法利用仪表直接获取测量结果的方法，速度快但精度低。
2．间接测量法先由仪表测出所需中间量，再用公式计算出被测量的方法，精确度高但速度慢。
3．比较测量法将被测量与同种类标准量进行比较后才能得出被测量的数值，这样的测量方法，称为比较测量法。
六、电工仪表使用注意事项（1）先仔细阅读说明书，并严格按说明书要求存放和使用。
（2）长期使用或长期存放的仪表，应定期检验和校正。
（3）轻拿轻放，不得随意调试和拆装，以免影响灵敏度与准确性。
（4）在测量进行中不得更换挡位或切换开关。
（5）严格分清仪表测量功能和量程，不得用错，更不能接错测量线路。
七、常用电工仪表的选择1．仪表类型的选择根据被测量是直流或交流，可分别选用直流或交流类型的仪表。
2．仪表准确度的选择通常将0.1级、0.2级及以上仪表作为标准仪表进行精密测量，0.5级和1.0级作为实验室进行检修与试验用的测量仪表，1.5级及以下仪表作为一般工程的测量及安装式仪表使用。
另外，与仪表配合试验的附加装置，其准确度等级应比仪表本身的准确度等级高2~3档，才能保证测量结果的准确度。
3．仪表量程的选择选择仪表量程时，首先应根据被测量的大小，使所选量程大于被测量的值。
在不能确定被测量的大小时，应先选用仪表较大量程测试后，再换成适当的量程。
其次，第10页为了提高测量精度，应力求避免使用标尺的前1/4段量程，尽量使被测量范围在标尺全长的2/3以上。
在选择电工仪表时，为提高读数的准确性，还应选择有良好的读数装置和阻尼程度的仪表。
