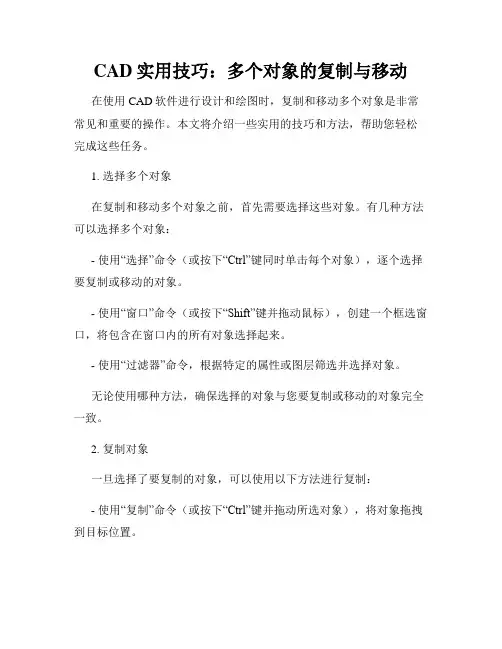

CAD实用技巧 多个对象的复制与移动

CAD实用技巧 多个对象的复制与移动

CAD实用技巧:多个对象的复制与移动在使用CAD软件进行设计和绘图时,复制和移动多个对象是非常常见和重要的操作。

本文将介绍一些实用的技巧和方法,帮助您轻松完成这些任务。

1. 选择多个对象在复制和移动多个对象之前,首先需要选择这些对象。

有几种方法可以选择多个对象:- 使用“选择”命令(或按下“Ctrl”键同时单击每个对象),逐个选择要复制或移动的对象。

- 使用“窗口”命令(或按下“Shift”键并拖动鼠标),创建一个框选窗口,将包含在窗口内的所有对象选择起来。

- 使用“过滤器”命令,根据特定的属性或图层筛选并选择对象。

无论使用哪种方法,确保选择的对象与您要复制或移动的对象完全一致。

2. 复制对象一旦选择了要复制的对象,可以使用以下方法进行复制:- 使用“复制”命令(或按下“Ctrl”键并拖动所选对象),将对象拖拽到目标位置。

- 在指定的基点上(通常是对象的某个点)点击鼠标右键,选择“复制”,然后指定目标位置。

使用这些方法,在CAD中轻松地复制多个对象。

3. 移动对象移动多个对象与复制类似,只是不需要保留原有对象。

以下是移动对象的方法:- 使用“移动”命令(或按下“Ctrl”键和鼠标左键拖动所选对象),将对象拖拽到其新位置。

- 在指定的基点上(通常是对象的某个点)点击鼠标右键,选择“移动”,然后指定新位置。

通过这些方法,您可以将多个对象移动到所需的位置,而不会保留原有位置的副本。

4. 复制和移动模式CAD软件还提供了复制和移动对象的其他模式,使操作更加灵活和高效。

- 镜像复制:选择复制对象后,右键点击并选择“镜像”,然后指定镜像线来复制对象的镜像副本。

- 阵列复制:通过选择要复制对象的基点、指定复制的数量和间距等信息,可以使用“阵列”命令创建对象的一组副本。

- 跟随复制:选择对象后,按下“Ctrl”键并拖动鼠标,可以在复制对象的同时保持与原始对象的对齐。

使用这些复制和移动模式,可以更加快速和高效地进行设计和绘图工作。

如何使用CAD中的快捷键命令移动和复制对象

如何使用CAD中的快捷键命令移动和复制对象

如何使用CAD中的快捷键命令移动和复制对象在计算机辅助设计(CAD)领域,快捷键命令是提高效率和减少工作时间的重要工具之一。

在移动和复制对象这一常见任务中,灵活运用CAD的快捷键命令可以大大提高工作效率和准确性。

本文将介绍如何利用CAD中的快捷键命令来移动和复制对象的方法。

一、移动对象1. 选择移动命令:在CAD软件中,通常可以通过点击工具栏上的“移动”图标或者通过输入“MOVE”命令来选取移动模式。

2. 选择需要移动的对象:通过鼠标点击或者窗口选择的方式,选取需要移动的对象。

3. 指定基点:在CAD软件中,你需要指定一个基点,即选择一个参照点。

这将决定被移动对象的方向和距离。

你可以通过点击鼠标或者输入坐标来指定基点。

4. 指定目标点:在CAD软件中,你需要指定一个目标点,即被移动对象的新位置。

你可以通过点击鼠标或者输入坐标来指定目标点。

5. 完成对象移动:通过键盘上的回车键或者点击CAD软件界面上的“完成移动”按钮,完成对象的移动。

二、复制对象1. 选择复制命令:在CAD软件中,通常可以通过点击工具栏上的“复制”图标或者通过输入“COPY”命令来选取复制模式。

2. 选择需要复制的对象:通过鼠标点击或者窗口选择的方式,选取需要复制的对象。

3. 指定基点:与移动对象类似,你需要指定一个基点来复制对象。

这个基点可以决定复制对象的相对位置。

你可以通过点击鼠标或者输入坐标来指定基点。

4. 指定目标点:与移动对象类似,你需要指定一个目标点来确定复制对象的新位置。

你可以通过点击鼠标或者输入坐标来指定目标点。

5. 完成对象复制:通过键盘上的回车键或者点击CAD软件界面上的“完成复制”按钮,完成对象的复制。

三、常用的快捷键命令1. 移动对象的快捷键命令:在CAD软件中,你可以采用以下快捷键命令来移动对象。

- M: 在CAD软件中输入"M",然后按回车键,即可进入移动命令。

- SPACE: 在CAD软件中输入"SPACE",然后按回车键,即可进入移动命令。

CAD-移动和复制命令

CAD-移动和复制命令

CAD-移动和复制命令
移动图形:
⽅法⼀:选中要移动的图形,然后输⼊命令M,按“回车键”,选中⼀个基点,再选中另⼀个点,移动到需要的位置【把第⼀个基点移动到第⼆个基点】
也可以输⼊命令M,选择移动图形,回车,选中⼀个基点,再选中另⼀个点,移动到需要的位置
⽅法⼆:选中要移动的图形,⿏标点击中间的点,然后拖动它,移动到⽬标位置双击
⽅法三:移动固定的距离:选中要移动的图形,⿏标点击中间的点,然后拖动它,输⼊要移动的距离,回车
⽅法四:移动固定距离和⾓度:选中要移动的图形,⿏标点击中间的点,然后拖动它,输⼊@距离<⾓度,回车
复制:
⽅法⼀:选中要复制的图形,点击复制按钮,点击第⼀个基点,点击第⼆个基点,【可以连续点击连续复制】,按ESC键结束
⽅法⼆:选中要复制的图形,输⼊co命令,点击第⼀个基点,点击第⼆个基点,【可以连续点击连续复制】,按ESC键结束
⽅法三:复制到固定距离:选中要复制的图形,点击复制按钮,点击第⼀个基点,输⼊相对距离,【可以连续点击连续复制】,按ESC键结束
⽅法四:复制到固定距离带⾓度:选中要复制的图形,点击复制按钮,点击第⼀个基点,输⼊@距离<⾓度,【可以连续点击连续复制】,按ESC键结束
⽅法五:选中要复制的图形,按住右键拖动,释放右键,选择移动或复制
⽅法六:选中要复制的图形,CTRL+C,CTRL+V。

CAD中复制和移动实体的快速方法

CAD中复制和移动实体的快速方法

CAD中复制和移动实体的快速方法在CAD(计算机辅助设计)软件中,复制和移动实体是日常绘图过程中经常需要使用的基本功能。

下面将介绍几种在CAD中快速复制和移动实体的方法。

Method 1: 使用复制和粘贴命令这是最基本且常用的复制和移动实体的方法之一、下面是具体步骤:1.选中需要复制或移动的实体。

你可以使用选择命令(如选择窗口或选择多边形)选择一个或多个实体。

2. 使用复制命令。

你可以通过键盘输入"copy"命令或在CAD软件界面上找到相应的图标按钮进行复制。

3.确定复制基点。

在原始实体上点击一个点作为复制的基点。

4.指定复制的目标位置。

你可以输入坐标或通过移动鼠标指定复制的目标位置。

5.确认复制。

按下回车键或点击确认按钮完成复制。

Method 2: 使用移动命令移动命令可以用来复制实体并将其移动到新的位置,下面是具体步骤:1.选中需要移动的实体。

可以通过选择命令选择一个或多个实体。

2. 使用移动命令。

输入"move"命令或在CAD界面上点击相应的图标按钮进行移动。

3.确定移动基点。

在原始实体上点击一个点作为移动的基点。

4.指定移动的目标位置。

你可以输入坐标或通过移动鼠标指定移动的目标位置。

5.确认移动。

按下回车键或点击确认按钮完成移动。

Method 3: 使用偏移命令偏移命令可以用来复制实体并将其平行移动一定距离,下面是具体步骤:1.选中需要复制的实体。

2. 使用偏移命令。

输入"offset"命令或点击CAD界面上相应的图标按钮进行偏移。

3.指定偏移距离。

输入偏移的距离或通过鼠标指定距离。

4.指定偏移的方向。

通过鼠标指定偏移的方向。

5.确认偏移。

按下回车键或点击确认按钮完成偏移。

Method 4: 使用阵列命令阵列命令可以用来复制实体并将其按特定方式排列,下面是具体步骤:1.选中需要复制的实体。

2. 使用阵列命令。

输入"array"命令或点击CAD界面上相应的图标按钮进行阵列。

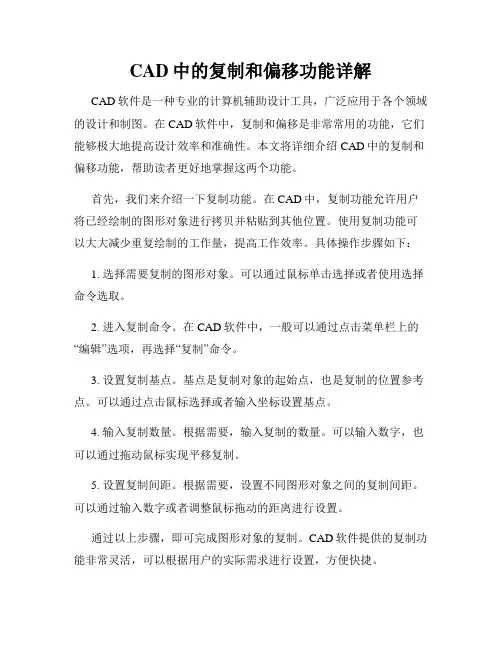

CAD中的复制和偏移功能详解

CAD中的复制和偏移功能详解

CAD中的复制和偏移功能详解CAD软件是一种专业的计算机辅助设计工具,广泛应用于各个领域的设计和制图。

在CAD软件中,复制和偏移是非常常用的功能,它们能够极大地提高设计效率和准确性。

本文将详细介绍CAD中的复制和偏移功能,帮助读者更好地掌握这两个功能。

首先,我们来介绍一下复制功能。

在CAD中,复制功能允许用户将已经绘制的图形对象进行拷贝并粘贴到其他位置。

使用复制功能可以大大减少重复绘制的工作量,提高工作效率。

具体操作步骤如下:1. 选择需要复制的图形对象。

可以通过鼠标单击选择或者使用选择命令选取。

2. 进入复制命令。

在CAD软件中,一般可以通过点击菜单栏上的“编辑”选项,再选择“复制”命令。

3. 设置复制基点。

基点是复制对象的起始点,也是复制的位置参考点。

可以通过点击鼠标选择或者输入坐标设置基点。

4. 输入复制数量。

根据需要,输入复制的数量。

可以输入数字,也可以通过拖动鼠标实现平移复制。

5. 设置复制间距。

根据需要,设置不同图形对象之间的复制间距。

可以通过输入数字或者调整鼠标拖动的距离进行设置。

通过以上步骤,即可完成图形对象的复制。

CAD软件提供的复制功能非常灵活,可以根据用户的实际需求进行设置,方便快捷。

其次,我们来介绍偏移功能。

在CAD中,偏移功能允许用户将已有的线、圆等图形沿着指定路径进行平行移动。

使用偏移功能可以快速生成与原有图形相似的图形,非常适用于制图和设计工作。

具体操作步骤如下:1. 选择需要偏移的图形对象。

可以通过鼠标单击选择或者使用选择命令选取。

2. 进入偏移命令。

在CAD软件中,一般可以通过点击菜单栏上的“编辑”选项,再选择“偏移”命令。

3. 设置偏移距离。

根据需要,设置图形对象的偏移距离。

可以通过输入数字或者拖动鼠标实现平行移动。

4. 选择偏移方向。

根据需要,选择图形对象的偏移方向。

可以在预览窗口中点击鼠标选择或者输入方向角度进行设置。

5. 输入偏移到的对象数量。

根据需要,输入偏移到的对象数量。

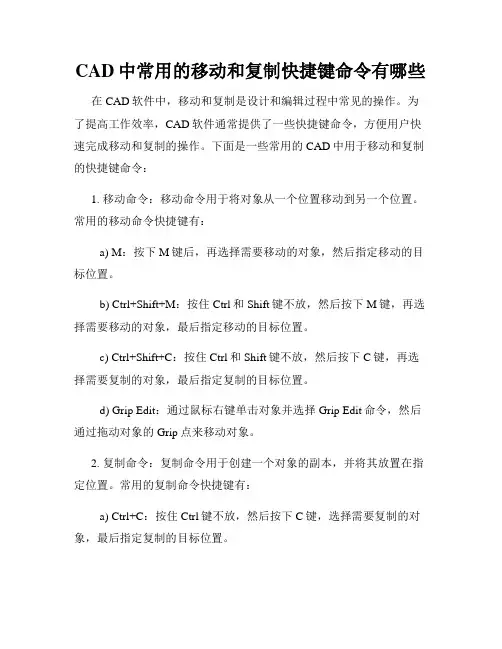

CAD中常用的移动和复制快捷键命令有哪些

CAD中常用的移动和复制快捷键命令有哪些

CAD中常用的移动和复制快捷键命令有哪些在CAD软件中,移动和复制是设计和编辑过程中常见的操作。

为了提高工作效率,CAD软件通常提供了一些快捷键命令,方便用户快速完成移动和复制的操作。

下面是一些常用的CAD中用于移动和复制的快捷键命令:1. 移动命令:移动命令用于将对象从一个位置移动到另一个位置。

常用的移动命令快捷键有:a) M:按下M键后,再选择需要移动的对象,然后指定移动的目标位置。

b) Ctrl+Shift+M:按住Ctrl和Shift键不放,然后按下M键,再选择需要移动的对象,最后指定移动的目标位置。

c) Ctrl+Shift+C:按住Ctrl和Shift键不放,然后按下C键,再选择需要复制的对象,最后指定复制的目标位置。

d) Grip Edit:通过鼠标右键单击对象并选择Grip Edit命令,然后通过拖动对象的Grip点来移动对象。

2. 复制命令:复制命令用于创建一个对象的副本,并将其放置在指定位置。

常用的复制命令快捷键有:a) Ctrl+C:按住Ctrl键不放,然后按下C键,选择需要复制的对象,最后指定复制的目标位置。

需要复制的对象,最后指定复制的目标位置。

c) Ctrl+Shift+A:按住Ctrl和Shift键不放,然后按下A键,选择需要复制的对象,最后指定复制的目标位置。

d) Ctrl+左键拖动:按住Ctrl键不放,然后通过鼠标左键拖动对象来进行复制操作。

3. 偏移命令:偏移命令用于从对象的边缘创建相距一定距离的平行线或者曲线。

常用的偏移命令快捷键有:a) O:按下O键后,选择需要偏移的对象,然后指定偏移的距离和方向。

b) Ctrl+Shift+O:按住Ctrl和Shift键不放,然后按下O键,选择需要偏移的对象,最后指定偏移的距离和方向。

c) Ctrl+Shift+A:按住Ctrl和Shift键不放,然后按下A键,选择需要偏移的对象,最后指定偏移的距离和方向。

4. 镜像命令:镜像命令用于将对象沿着指定的轴线进行镜像对称。

使用CAD进行图形的复制和移动

使用CAD进行图形的复制和移动

使用CAD进行图形的复制和移动图形的复制和移动在CAD软件中是非常常见且重要的操作。

在设计中,我们经常需要复制和移动已经完成的图形来节省时间和劳动力。

本文将介绍如何使用CAD软件进行图形的复制和移动。

首先,我们需要选择要复制或移动的图形。

在CAD软件中,通常可以使用鼠标来选择图形。

选择图形的方法有很多种,比如单击、矩形选择、多重选择等。

选择完图形后,我们可以使用以下两种方法进行复制和移动。

一、使用复制和移动命令在CAD软件中,复制和移动是两个不同的命令,但操作方式类似。

1. 复制命令选中要复制的图形后,输入“copy”或在菜单栏中选择“编辑”-“复制”来启动复制命令。

然后,选择一个基准点作为复制的起始位置。

基准点可以是图形的任意一个点,它决定了复制后图形的位置。

选择完基准点后,鼠标光标会变成一个十字形状,用于指定复制的目标位置。

我们可以通过输入坐标、相对距离或拖动鼠标来确定目标位置。

最后,按下鼠标左键完成复制操作。

2. 移动命令选中要移动的图形后,输入“move”或在菜单栏中选择“编辑”-“移动”来启动移动命令。

然后,选择一个基准点作为移动的起始位置,操作方式同复制命令。

选择完基准点后,鼠标光标会变成一个十字形状,用于指定移动的目标位置。

我们可以通过输入坐标、相对距离或拖动鼠标来确定目标位置。

最后,按下鼠标左键完成移动操作。

二、使用镜像和阵列命令除了复制和移动命令,CAD软件还提供了镜像和阵列命令来进行图形的复制和移动。

1. 镜像命令镜像命令用于将图形沿着指定的轴线进行镜像复制。

启动镜像命令后,选择要镜像的图形。

然后,指定轴线,轴线可以是水平、垂直或自定义的轴线。

最后,选择要保留还是删除原始图形。

按下鼠标左键后,图形将以轴线为对称轴进行镜像复制。

2. 阵列命令阵列命令用于将图形进行规律的复制,可在直线、圆形或矩形路径上进行阵列复制。

启动阵列命令后,选择要阵列的图形。

然后,指定阵列的路径,可以是直线、圆形或矩形。

CAD工作必备的个快捷键技能

CAD工作必备的个快捷键技能

CAD工作必备的个快捷键技能在CAD设计工作中,熟练使用快捷键技能是提高效率和工作质量的关键。

下面将介绍一些CAD工作中必备的快捷键技能。

1. 基础操作快捷键1.1 移动:M使用M键可以选择并移动对象,按下M键后,选择要移动的对象,然后指定移动到的新位置即可。

1.2 复制:CO使用CO键可以复制选定的对象,按下CO键后,选择要复制的对象,然后指定复制到的新位置。

1.3 删除:E使用E键可以删除选定的对象,按下E键后,选择要删除的对象即可。

1.4 旋转:RO使用RO键可以旋转选定的对象,按下RO键后,选择要旋转的对象,然后指定旋转的中心和角度。

1.5 缩放:SC使用SC键可以缩放选定的对象,按下SC键后,选择要缩放的对象,然后指定缩放的基点和比例。

2. 视图操作快捷键2.1 前视图:F使用F键可以快速切换到前视图,使设计图在正面显示。

2.2 俯视图:U使用U键可以快速切换到俯视图,使设计图在顶部显示。

2.3 左视图:L使用L键可以快速切换到左视图,使设计图在左侧显示。

2.4 右视图:R使用R键可以快速切换到右视图,使设计图在右侧显示。

2.5 透视视图:P使用P键可以快速切换到透视视图,使设计图以透视的方式显示。

3. 对象选择快捷键3.1 单个对象选择:S使用S键可以选择单个对象,按下S键后,点击要选择的对象即可。

3.2 多个对象选择:A使用A键可以选择多个对象,按下A键后,框选要选择的对象或者按住Ctrl键点击要选择的对象。

3.3 反选对象:F使用F键可以反选已选择的对象,按下F键后,再次点击已选择的对象即可反选。

3.4 全选对象:Ctrl+A使用Ctrl+A键可以全选当前图层中的所有对象。

4. 编辑操作快捷键4.1 错误分析:ER使用ER键可以对选定的对象进行错误分析,查找可能存在的错误。

4.2 图层管理:LA使用LA键可以管理当前设计图的图层,包括创建新图层、修改图层属性、调整图层显示等。

4.3 多段线:PL使用PL键可以创建多段线,按下PL键后,依次指定多段线的顶点即可生成多段线。

快速学会CAD的图层复制和移动

快速学会CAD的图层复制和移动

快速学会CAD的图层复制和移动在CAD软件中,图层扮演着非常重要的角色,它们可以帮助我们组织和管理绘图中的对象和元素。

在进行CAD绘图过程中,我们经常会遇到需要复制和移动图层的情况。

下面我将为大家介绍几种快速学会CAD图层复制和移动的方法。

一、图层复制1. 复制整个图层:在CAD软件中,可以通过以下步骤复制整个图层:a. 打开图层管理器:输入"LAYER"命令或点击绘图界面中的图层管理器按钮。

b. 选择需要复制的图层:在图层管理器中,选中要复制的图层。

c. 复制图层:在图层管理器中,右键点击选中的图层,在弹出的菜单中选择"复制"选项。

d. 设置新图层名:在弹出的对话框中,设置新图层的名称。

e. 确定复制:点击"确定"按钮,完成图层复制。

2. 复制图层中的对象:如果只需要复制图层中的部分对象,可以使用以下方法:a. 打开图层管理器:按照上述步骤打开图层管理器。

b. 选择需要复制的图层:在图层管理器中,选中要复制的图层。

c. 复制选中对象:输入"COPY"命令或点击绘图界面中的复制按钮,在弹出的命令行中按照提示选择需要复制的对象。

d. 设置复制位置:根据需要定义对象的复制位置。

e. 确定复制:点击鼠标右键或按下回车键,完成对象的复制。

二、图层移动1. 移动整个图层:在CAD软件中,可以通过以下步骤移动整个图层:a. 打开图层管理器:按照上述步骤打开图层管理器。

b. 选择需要移动的图层:在图层管理器中,选中要移动的图层。

c. 移动图层:点击图层管理器中选中的图层,并拖动到新的位置。

d. 锁定图层位置:如果需要锁定图层的位置,可以在属性管理器中的"位置"部分勾选"锁定"选项。

2. 移动图层中的对象:如果只需要移动图层中的部分对象,可以使用以下方法:a. 打开图层管理器:按照上述步骤打开图层管理器。

CAD中的图纸移动和复制技巧

CAD中的图纸移动和复制技巧

CAD中的图纸移动和复制技巧在CAD软件中,图纸的移动和复制是一项非常常见和重要的操作。

它们可以帮助我们在设计和绘图过程中更高效地处理图纸,节省时间和精力。

在本文中,我将与大家分享一些关于CAD中图纸移动和复制的技巧和方法。

1. 图纸的移动在CAD软件中,移动图纸是一项基本操作,它可以帮助我们将图纸从一个位置移动到另一个位置,以便更好地进行布局和设计。

在进行图纸移动之前,我们首先需要选择要移动的图纸。

通常,我们可以使用选择工具来选择图纸,也可以使用命令行输入相应的命令。

一旦选中了要移动的图纸,我们可以使用鼠标来拖拽图纸到所需位置。

另外,我们也可以使用移动命令来完成图纸的移动。

具体操作是,选择图纸后,输入"MOVE"命令,然后根据提示选择基点和目标位置,并确认移动的距离和方向。

2. 图纸的复制与图纸的移动相比,图纸的复制操作更常用。

它可以帮助我们创建多个相似的图纸,从而提高设计的效率。

在进行图纸的复制之前,我们同样需要选择要复制的图纸,并使用选择工具或者命令行进行选择。

一旦选中了要复制的图纸,我们可以使用鼠标右键点击图纸,选择“复制”选项,然后在所需位置点击鼠标左键进行复制。

此外,我们也可以使用复制命令来完成图纸的复制。

具体操作是,选择图纸后,输入"COPY"命令,然后根据提示选择基点和目标位置,并确认复制的方式和数量。

3. 图纸的对齐和均匀分布在CAD软件中,除了移动和复制图纸,我们还可以使用对齐和均匀分布的功能来调整和布局图纸。

具体操作是,选择要对齐或分布的图纸,在编辑栏或命令行中选择相应的对齐或分布功能,然后根据提示进行操作。

对于图纸的对齐功能,我们可以选择对齐方式,如水平对齐、垂直对齐、居中对齐等。

对于图纸的均匀分布功能,我们可以选择均匀分布的方式,如水平均匀、垂直均匀等。

这些功能可以帮助我们更好地调整和布局图纸,使其符合我们的设计要求和审美需求。

总结起来,CAD中的图纸移动和复制是一项非常常见和重要的操作。

CAD复制和移动

CAD复制和移动

CAD复制和移动概述在计算机辅助设计(CAD)软件中,复制和移动是常用的工具和功能。

它们允许用户在建模过程中轻松创建和编辑对象,提高工作效率和设计准确性。

本文将介绍CAD复制和移动的基本原理、操作步骤以及一些实用技巧。

一、CAD复制1. 复制的概念和作用复制是指将一个已有的对象创建多个完全相同的副本的过程。

在CAD软件中,复制功能通常用于在设计中重复使用相同的对象,以减少重复绘制的工作量。

2. 复制的基本原理CAD软件通过复制一个对象的几何信息创建副本,并将其粘贴到指定的位置。

复制通常包括对象的几何形状、位置、大小和属性等。

3. 复制的操作步骤a) 选择要复制的对象:使用CAD软件提供的选择工具选中要复制的对象。

b) 启动复制命令:通过CAD软件的菜单、工具栏或快捷键启动复制命令。

c) 指定基点:输入或通过鼠标指定基点,作为复制的参考点。

d) 指定复制方式:根据需要选择复制的方式,如创建多个副本、创建阵列等。

e) 指定复制数量和间距:输入或通过鼠标指定复制的数量和间距,根据需要进行调整。

f) 确认复制操作:确认复制设置并完成复制操作。

4. 复制的实用技巧a) 复制与移动结合使用:可以先复制对象,再移动复制的副本到目标位置,以加快绘图效率。

b) 循环复制:通过多次复制操作,可以在多个位置创建相同的对象,实现快速布局。

c) 基点与辅助线:根据需要,可以选择合适的基点和辅助线来辅助复制操作,确保准确性和一致性。

d) 复制中心点:对于对称或周期性的构图元素,可以选择中心点作为复制的参考点,简化操作。

二、CAD移动1. 移动的概念和作用移动是指将一个或多个对象从一个位置平移到另一个位置的过程。

在CAD软件中,移动功能用于调整设计元素的位置、对齐对象等。

2. 移动的基本原理CAD软件通过改变对象的位置信息,将其移动到新的位置。

移动通常涉及对象的几何形状、位置和属性等。

3. 移动的操作步骤a) 选择要移动的对象:使用CAD软件提供的选择工具选中要移动的对象。

CAD中的复制和移动命令使用技巧

CAD中的复制和移动命令使用技巧

CAD中的复制和移动命令使用技巧CAD软件是一种广泛应用于建筑、工程和制图领域的绘图工具。

在CAD中,复制和移动命令是我们经常使用的功能之一,它们可以帮助我们将对象从一个位置复制到另一个位置,或者将对象移动到指定的位置。

下面是一些CAD中复制和移动命令的使用技巧。

1. 复制命令复制命令可以将选定的对象复制到另一个位置,而不影响原来的对象。

使用复制命令的步骤如下:a. 输入COPY命令或者点击工具栏上的复制图标。

b. 选择要复制的对象,可以使用鼠标点击或者选择对象的一部分。

c. 指定基点,也就是用于确定复制对象位置的参考点,可以是对象的任意点。

d. 指定目标点,即希望将复制对象移动到的位置。

e. 按下回车键完成命令。

2. 移动命令移动命令可以将选定的对象移动到指定的位置,而不保留原位置的副本。

使用移动命令的步骤如下:a. 输入MOVE命令或点击工具栏上的移动图标。

b. 选择要移动的对象,可以使用鼠标点击或者选择对象的一部分。

c. 指定基点,即用于确定移动对象位置的参考点,可以是对象的任意点。

d. 指定目标点,即希望将移动对象移动到的位置。

e. 按下回车键完成命令。

3. 多个对象的复制和移动在CAD中,我们可以使用窗口选择、多次选择或者使用过滤器选择多个对象进行复制或移动。

只需在步骤b中选择多个对象即可。

4. 复制和移动的偏移距离有时候,我们需要将对象复制或移动到另一个位置,但是需要一定的偏移距离。

在CAD中,我们可以使用相对坐标或者绝对坐标来指定偏移距离。

相对坐标是相对于基点的位置,使用“@”符号来表示,例如“@2,2”表示在基点的右上角偏移2个单位的距离。

绝对坐标是相对于绘图坐标原点的位置,使用x和y坐标值来表示,例如“10,10”表示在坐标原点的右上角偏移10个单位的距离。

5. 对象的正向与反向复制和移动CAD软件中,我们可以通过指定正向或反向来控制对象的复制和移动方向。

例如,当我们复制或移动一个对象时,希望将其复制或移动到基点的正方向,我们可以输入“F”来指定正向;而输入“B”则表示反向。

CAD中的图形复制和偏移操作

CAD中的图形复制和偏移操作

CAD中的图形复制和偏移操作在CAD软件中,图形复制和偏移操作是绘图过程中常用的技巧之一。

它们能够帮助我们快速复制并偏移图形,提高绘图效率。

下面将详细介绍CAD中的图形复制和偏移操作的使用方法。

一、图形复制操作1. 选择图形:首先,在CAD软件中打开需要进行复制操作的图形文件。

然后使用选择工具(通常为鼠标左键)选择要复制的图形。

可以选择一个或多个图形进行复制。

2. 复制图形:选择完成后,点击编辑菜单中的“复制”选项,或者使用键盘快捷键“Ctrl+C”。

此时,选择的图形将会被复制到剪贴板中。

3. 粘贴图形:再点击编辑菜单中的“粘贴”选项,或者使用键盘快捷键“Ctrl+V”,就可以将复制的图形粘贴到当前图形中。

在粘贴之前,可以通过移动鼠标确定图形的位置,然后按下鼠标左键进行粘贴。

二、图形偏移操作1. 选择图形:同样,首先在CAD软件中打开需要进行偏移操作的图形文件。

使用选择工具选择要进行偏移的图形,可以选择一个或多个图形。

2. 设定偏移距离:点击编辑菜单中的“偏移”选项,或者使用键盘快捷键“O”调出偏移工具。

在命令提示符下,输入偏移距离的数值,然后按下Enter键。

3. 进行偏移:在输入偏移距离后,按下Enter键后,鼠标将会变成“十”字形状。

点击要进行偏移的图形上的一点,然后按下鼠标左键,将该点作为偏移起点。

接着,移动鼠标到需要偏移的位置,再次点击鼠标左键,即可完成偏移操作。

需要注意的是,在进行图形复制和偏移操作时,我们可以通过键盘输入具体数值来控制复制和偏移的距离。

此外,也可以使用鼠标拖动图形进行复制和偏移,具体方法是在复制和偏移图形之前,按下鼠标右键,选择相应的复制或偏移选项,然后拖动鼠标即可。

以上就是CAD中图形复制和偏移操作的简单介绍和使用方法。

这两种操作是CAD绘图过程中常用的技巧,能够帮助我们快速复制和偏移图形,提高绘图效率。

在实际操作中,我们可以根据需要使用不同的方法来完成复制和偏移操作。

CAD教案复制、偏移、镜像旋转移动命令

CAD教案复制、偏移、镜像旋转移动命令

CAD教案复制、偏移、镜像、旋转移动命令教学目标:1. 了解并掌握CAD软件中复制、偏移、镜像、旋转和移动命令的基本概念和操作方法。

2. 能够运用这些命令进行二维图形的创建和编辑。

3. 培养学生对CAD软件的操作技巧和图形的创新能力。

教学内容:1. 复制命令(Copy)2. 偏移命令(Offset)3. 镜像命令(Mirror)4. 旋转命令(Rotate)5. 移动命令(Move)教学准备:1. 安装好CAD软件的计算机。

2. 投影仪或白板。

3. 教学PPT或教案手册。

教学过程:一、导入(5分钟)1. 向学生简单介绍CAD软件的基本操作和功能。

2. 引出本节课的主题:复制、偏移、镜像、旋转和移动命令。

二、复制命令(Copy)(10分钟)1. 讲解复制命令的概念和作用。

2. 演示复制命令的操作步骤。

3. 让学生动手实践,进行简单的图形复制操作。

三、偏移命令(Offset)(10分钟)1. 讲解偏移命令的概念和作用。

2. 演示偏移命令的操作步骤。

3. 让学生动手实践,进行简单的图形偏移操作。

四、镜像命令(Mirror)(10分钟)1. 讲解镜像命令的概念和作用。

2. 演示镜像命令的操作步骤。

3. 让学生动手实践,进行简单的图形镜像操作。

五、旋转命令(Rotate)(10分钟)1. 讲解旋转命令的概念和作用。

2. 演示旋转命令的操作步骤。

3. 让学生动手实践,进行简单的图形旋转操作。

教学评价:1. 通过课堂讲解和实践操作,评估学生对复制、偏移、镜像、旋转和移动命令的掌握程度。

2. 观察学生在实际操作中是否能够灵活运用这些命令进行二维图形的创建和编辑。

3. 收集学生的练习作品,对作品进行评价,了解学生对教学内容的掌握情况。

教学反思:根据学生的学习情况和反馈,对教案进行调整和改进,以便更好地满足学生的学习需求。

不断更新教学内容,使其与行业发展保持同步,提高学生的就业竞争力。

六、移动命令(Move)教学内容:1. 讲解移动命令的概念和作用。

CAD绘图中的复制和移动技巧

CAD绘图中的复制和移动技巧

CAD绘图中的复制和移动技巧在CAD软件中,复制和移动是绘图过程中常用的操作技巧。

它们可以帮助我们高效地完成绘图任务,减少重复劳动,提高工作效率。

本文将介绍CAD绘图中的复制和移动技巧,帮助读者更好地掌握这些操作方法。

首先,我们先了解一下CAD软件中的复制操作。

复制是将已有的对象进行重复复制的过程。

在CAD软件中,常见的复制操作有多种方式,可以根据具体情况选择适合的方法。

一种简单的复制方法是使用"Copy"命令。

在CAD软件中,通过选择要复制的对象,然后输入"Copy"命令,接着选择复制的基点和目标点,即可完成复制操作。

此外,还可以通过输入相对位移或指定复制的数量来实现批量复制的效果。

另一种常见的复制方法是使用阵列命令。

阵列可以将一个对象按照规律排列成多个重复的副本。

通过选择要复制的对象,输入"Array"命令,然后选择阵列的类型(如矩形、极坐标等),输入阵列的数量和间距,最后选择基点和方向,即可完成阵列复制操作。

除了上述的基本复制操作外,CAD软件还提供了一些高级的复制方法,如镜像复制、偏移复制等。

这些方法可以根据具体需求选择使用,进一步提高绘图效率。

接下来,我们来了解CAD软件中的移动操作。

移动是将已有的对象从一个地方移动到另一个地方的过程。

在CAD软件中,移动操作也有多种方式可供选择。

最常见的移动方法是使用"Move"命令。

在CAD软件中,通过选择要移动的对象,输入"Move"命令,然后选择基点和目标点,即可完成移动操作。

与复制操作类似,移动操作也可以通过输入相对位移来实现。

除了基本的移动操作外,CAD软件还提供了一些高级的移动方法,如旋转移动、仿射移动等。

这些方法可以根据具体需求选择使用,进一步提高绘图效率。

在进行复制和移动操作时,还需要注意一些细节。

首先,复制和移动操作可能会造成对象之间的重叠或重叠不良现象,需要仔细检查调整。

CAD中的图形移动和复制控制技巧

CAD中的图形移动和复制控制技巧

CAD中的图形移动和复制控制技巧CAD(Computer-Aided Design,计算机辅助设计)是一种广泛应用于工程领域的软件,它可以帮助设计师绘制、编辑和分析各种图形。

在CAD中,图形移动和复制是经常需要用到的操作之一。

本文将介绍一些CAD中的图形移动和复制控制技巧,以帮助读者更高效地使用CAD软件。

1. 移动图形移动图形是指将已绘制的图形沿指定方向进行位置调整。

在CAD 中,可以通过以下几种方法来实现移动图形:- 使用移动命令:在命令行输入"MOVE",然后按下回车。

接着选择要移动的图形对象,然后指定一个基准点,接着输入移动向量或指定移动的距离和方向。

最后按下回车完成移动操作。

- 使用鼠标拖拽:选择要移动的图形对象,然后鼠标右键点击选择"Move"选项,接着按住鼠标左键拖拽图形到目标位置,松开鼠标左键完成移动操作。

- 使用参照对象:选择要移动的图形对象,然后右键点击选择"Move"选项,接着选择一个参照点和目标点,图形将被移动到目标点,与参照点的位置关系保持不变。

2. 复制图形复制图形是指在CAD中创建已有图形的副本,可以在同一位置或其他位置复制图形。

以下是几种常见的复制图形的方法:- 使用复制命令:在命令行输入"COPY",然后按下回车。

接着选择要复制的图形对象,然后指定基准点,接着输入复制向量或指定复制的距离和方向。

最后按下回车完成复制操作。

- 使用鼠标拖拽:选择要复制的图形对象,然后右键点击选择"Copy"选项,接着按住鼠标左键拖拽图形到目标位置,松开鼠标左键完成复制操作。

- 使用阵列命令:在命令行输入"ARRAY",然后按下回车。

接着选择要复制的图形对象,然后设置阵列的类型(如矩形、环形等)和参数(如行数、列数等)。

最后按下回车完成复制操作。

3. 移动和复制的控制技巧在移动和复制图形时,还有一些控制技巧可以提高操作的效率:- 使用临时点:在命令行输入"OSNAP",然后按下回车。

CAD教案复制、偏移、镜像旋转移动命令

CAD教案复制、偏移、镜像旋转移动命令

CAD教案复制、偏移、镜像、旋转、移动命令教案章节一:复制命令(Copy)教学目标:1. 了解复制命令的作用和适用场景。

2. 学会使用复制命令进行对象的复制。

教学内容:1. 介绍复制命令的快捷键和操作方法。

2. 通过实际操作演示复制命令的使用。

3. 练习复制命令,让学生熟悉其操作流程。

教案章节二:偏移命令(Offset)教学目标:1. 了解偏移命令的作用和适用场景。

2. 学会使用偏移命令进行对象的偏移。

教学内容:1. 介绍偏移命令的快捷键和操作方法。

2. 通过实际操作演示偏移命令的使用。

3. 练习偏移命令,让学生熟悉其操作流程。

教案章节三:镜像命令(Mirror)教学目标:1. 了解镜像命令的作用和适用场景。

2. 学会使用镜像命令进行对象的对称复制。

教学内容:1. 介绍镜像命令的快捷键和操作方法。

2. 通过实际操作演示镜像命令的使用。

3. 练习镜像命令,让学生熟悉其操作流程。

教案章节四:旋转命令(Rotate)教学目标:1. 了解旋转命令的作用和适用场景。

2. 学会使用旋转命令进行对象的角度旋转。

教学内容:1. 介绍旋转命令的快捷键和操作方法。

2. 通过实际操作演示旋转命令的使用。

3. 练习旋转命令,让学生熟悉其操作流程。

教案章节五:移动命令(Move)教学目标:1. 了解移动命令的作用和适用场景。

2. 学会使用移动命令进行对象的位置移动。

教学内容:1. 介绍移动命令的快捷键和操作方法。

2. 通过实际操作演示移动命令的使用。

3. 练习移动命令,让学生熟悉其操作流程。

教案章节六:综合练习(Combined Practice)教学目标:1. 复习并巩固复制、偏移、镜像、旋转、移动命令的使用。

2. 学会结合使用这些命令完成复杂的图形编辑。

教学内容:1. 通过实际操作综合练习题,让学生运用所学的命令进行图形编辑。

2. 提供练习题及解答,让学生独立完成并核对答案。

教案章节七:命令的快捷键(Shortcut Keys)教学目标:1. 了解命令的快捷键的作用和适用场景。

CAD中的复制与移动技巧

CAD中的复制与移动技巧

CAD中的复制与移动技巧在CAD设计软件中,复制和移动是常见且重要的操作技巧。

它们可以帮助我们快速复制和移动对象,提高设计效率。

本文将介绍CAD中一些常用的复制和移动技巧。

1. 复制对象复制对象是指将一个或多个对象复制到新位置,而不改变原始对象。

在CAD中,可以通过以下几种方式进行复制操作。

首先,可以使用命令行输入“COPY”来启动复制命令。

然后,选择要复制的对象,并按下“Enter”键。

接下来,指定复制的基点或参考点,并输入目标位置。

最后,按下“Enter”键完成复制操作。

另外,可以使用快捷键“Ctrl+C”和“Ctrl+V”进行复制和粘贴操作。

首先,选择要复制的对象,按下“Ctrl+C”进行复制。

然后,将光标移动到目标位置,按下“Ctrl+V”完成粘贴。

还可以使用CAD软件中的工具栏进行复制操作。

打开“编辑”或“修改”工具栏,找到“复制”按钮,点击进行复制操作。

然后,在目标位置点击鼠标完成粘贴。

2. 移动对象移动对象是指将一个或多个对象从一个位置移到另一个位置,而不改变其大小和形状。

在CAD中,可以通过以下几种方式进行移动操作。

首先,可以使用命令行输入“MOVE”来启动移动命令。

然后,选择要移动的对象,并按下“Enter”键。

接下来,指定移动的基点或参考点,并输入目标位置。

最后,按下“Enter”键完成移动操作。

另外,可以使用快捷键“Ctrl+X”和“Ctrl+V”进行剪切和粘贴操作。

首先,选择要移动的对象,按下“Ctrl+X”进行剪切。

然后,将光标移动到目标位置,按下“Ctrl+V”完成粘贴。

还可以使用CAD软件中的工具栏进行移动操作。

打开“编辑”或“修改”工具栏,找到“移动”按钮,点击进行移动操作。

然后,在目标位置点击鼠标完成移动。

3. 偏移对象偏移对象是指在原有对象的基础上创建一个与之平行的新对象。

在CAD中,可以通过以下几种方式进行偏移操作。

首先,可以使用命令行输入“OFFSET”来启动偏移命令。

CAD教案复制、偏移、镜像旋转移动命令

CAD教案复制、偏移、镜像旋转移动命令

CAD教案复制、偏移、镜像、旋转、移动命令教案章节:一、CAD复制命令1.1 教学目标:让学生了解并掌握CAD复制命令的基本用法。

培养学生运用复制命令进行图形复制的能力。

1.2 教学内容:复制命令的快捷键和操作界面。

复制命令的参数设置和应用。

复制命令在实际操作中的应用实例。

1.3 教学步骤:1. 讲解复制命令的快捷键和操作界面。

2. 演示复制命令的基本用法。

3. 引导学生动手操作,进行图形复制。

4. 分析复制命令的参数设置和应用。

5. 结合实际操作实例,让学生加深对复制命令的理解。

二、CAD偏移命令2.1 教学目标:让学生了解并掌握CAD偏移命令的基本用法。

培养学生运用偏移命令进行图形偏移的能力。

2.2 教学内容:偏移命令的快捷键和操作界面。

偏移命令的参数设置和应用。

偏移命令在实际操作中的应用实例。

2.3 教学步骤:1. 讲解偏移命令的快捷键和操作界面。

2. 演示偏移命令的基本用法。

3. 引导学生动手操作,进行图形偏移。

4. 分析偏移命令的参数设置和应用。

5. 结合实际操作实例,让学生加深对偏移命令的理解。

三、CAD镜像命令3.1 教学目标:让学生了解并掌握CAD镜像命令的基本用法。

培养学生运用镜像命令进行图形镜像的能力。

3.2 教学内容:镜像命令的快捷键和操作界面。

镜像命令的参数设置和应用。

镜像命令在实际操作中的应用实例。

3.3 教学步骤:1. 讲解镜像命令的快捷键和操作界面。

2. 演示镜像命令的基本用法。

3. 引导学生动手操作,进行图形镜像。

4. 分析镜像命令的参数设置和应用。

5. 结合实际操作实例,让学生加深对镜像命令的理解。

四、CAD旋转命令4.1 教学目标:让学生了解并掌握CAD旋转命令的基本用法。

培养学生运用旋转命令进行图形旋转的能力。

4.2 教学内容:旋转命令的快捷键和操作界面。

旋转命令的参数设置和应用。

旋转命令在实际操作中的应用实例。

4.3 教学步骤:1. 讲解旋转命令的快捷键和操作界面。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

掌握CAD的移动和复制功能
在使用CAD软件进行设计工作时,移动和复制功能是非常基础也
非常重要的操作。

通过掌握这两个功能,可以在设计过程中有效地调
整元素的位置和复制元素以节省时间和精力。

本文将介绍CAD中的移
动和复制功能的使用技巧。

首先,我们先了解CAD中的移动功能。

移动功能可以将选定的元
素从一个位置移动到另一个位置。

使用移动功能的步骤如下:
1. 选中需要移动的元素。

可以使用选择工具(通常是箭头图标)来
框选元素,也可以通过键盘上的选择命令来选择元素。

选中后,元素
将呈现出被选中的状态,通常是高亮显示。

2. 启动移动命令。

可以通过菜单栏或命令行输入"move"来启动移动
命令。

3. 指定基点。

移动命令要求我们指定一个基点,也就是被选中元素
的一个参考点。

在CAD中,我们通常通过鼠标点击或键盘输入坐标来
指定基点。

基点的选择对于移动结果有着重要的影响,需要根据实际
情况进行选择。

4. 指定目标点。

移动命令要求我们指定一个目标点,也就是元素将
要被移动到的位置。

同样,在CAD中,我们可以通过鼠标点击或键盘
输入坐标来指定目标点。

5. 完成移动。

点击鼠标左键或按下回车键以完成移动操作。

移动后,被选中的元素将出现在指定的目标点上。

移动功能非常灵活,可以用于单个元素的移动,也可以用于多个元
素的批量移动。

在多个元素的批量移动时,可以使用选择集或过滤器
来选择多个元素。

接下来,我们来介绍CAD中的复制功能。

复制功能可以将选定的
元素在同一位置进行复制,也可以在不同位置进行复制。

使用复制功
能的步骤如下:
1. 选中需要复制的元素。

同样,可以使用选择工具或选择命令来选
中元素。

2. 启动复制命令。

可以通过菜单栏或命令行输入"copy"来启动复制
命令。

3. 指定基点。

复制命令要求我们指定一个基点,也就是被选中元素
的一个参考点。

4. 指定目标点。

复制命令要求我们指定一个目标点,也就是元素将
要被复制到的位置。

同样,我们可以通过鼠标点击或键盘输入坐标来
指定目标点。

5. 完成复制。

点击鼠标左键或按下回车键以完成复制操作。

复制后,被选中的元素将出现在指定的目标点上。

与移动功能类似,复制功能同样可以用于单个元素的复制和多个元
素的批量复制。

在多个元素的批量复制时,也可以使用选择集或过滤
器来选择多个元素进行复制操作。

通过掌握CAD的移动和复制功能,我们可以轻松地将元素移动到指定位置或进行批量复制,从而提高设计效率。

在实际使用中,需要灵活运用基点和目标点来达到预期的设计效果。

同时,需要注意在移动和复制过程中保持元素的准确度和一致性,避免出现误差或重复。

希望本文对大家使用CAD软件时的移动和复制操作有所帮助!。

相关文档
最新文档
