工作面探水 采区回风巷探放水设计(三个钻孔最新版)

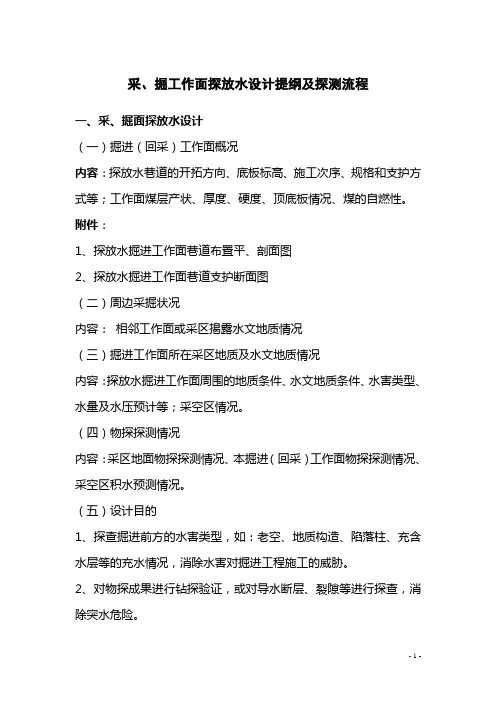

采掘工作面探放水设计及流程
采、掘工作面探放水设计提纲及探测流程一、采、掘面探放水设计(一)掘进(回采)工作面概况内容:探放水巷道的开拓方向、底板标高、施工次序、规格和支护方式等;工作面煤层产状、厚度、硬度、顶底板情况、煤的自燃性。
附件:1、探放水掘进工作面巷道布置平、剖面图2、探放水掘进工作面巷道支护断面图(二)周边采掘状况内容:相邻工作面或采区揭露水文地质情况(三)掘进工作面所在采区地质及水文地质情况内容:探放水掘进工作面周围的地质条件、水文地质条件、水害类型、水量及水压预计等;采空区情况。
(四)物探探测情况内容:采区地面物探探测情况、本掘进(回采)工作面物探探测情况、采空区积水预测情况。
(五)设计目的1、探查掘进前方的水害类型,如:老空、地质构造、陷落柱、充含水层等的充水情况,消除水害对掘进工程施工的威胁。
2、对物探成果进行钻探验证,或对导水断层、裂隙等进行探查,消除突水危险。
3、若探出水,须采取化探方法确定水的类型。
(六)设计依据及设备选型1、设计依据:规程规定、水害性质、物探结果。
2、设备型号:钻机型号、钻头、钻杆、钻进方式;物探设备型号、化探设备等。
(七)探放水钻孔的设计参数1、本次探水起点、探水线的确定;2、超前距、帮距的确定。
3、允许掘进距离(内容:探放水施工与掘进工种的安全规定,钻孔施工与掘进之间的关系及影响程度)。
4、套管规格及固定方式。
5、钻孔设计具体参数(孔数、方位角、倾角、钻孔深度、孔径等)。
6、工作面排水系统(配电系统、水泵<用、备>及配套管路、临时水仓)7、探水效果确认方法标准。
8、探水设计附图⑴钻孔布置平面图;⑵钻孔布置平面图;⑶钻孔布置断面图。
9、套管与孔壁之间确定需要注浆封堵时,注明注浆设备型号、注浆材料配比及注浆压力,并制定注浆安全技术措施。
(八)安全技术措施1、安装钻机探放水前的准备工作;2、探水施工中的技术要求;3、放水的技术要求;4、现场验收及探放水效果的确认;5、探放水工作面安全安全措施。

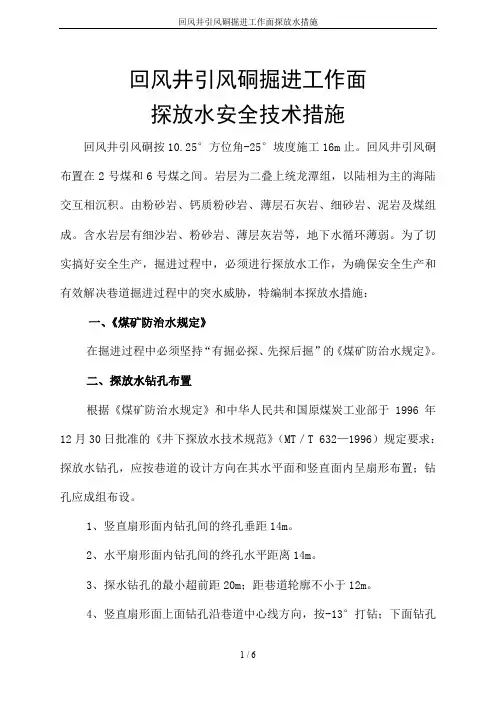

回风井引风硐掘进工作面探放水措施
回风井引风硐掘进工作面探放水安全技术措施回风井引风硐按10.25°方位角-25°坡度施工16m止。
回风井引风硐布置在2号煤和6号煤之间。
岩层为二叠上统龙潭组,以陆相为主的海陆交互相沉积。
由粉砂岩、钙质粉砂岩、薄层石灰岩、细砂岩、泥岩及煤组成。
含水岩层有细沙岩、粉砂岩、薄层灰岩等,地下水循环薄弱。
为了切实搞好安全生产,掘进过程中,必须进行探放水工作,为确保安全生产和有效解决巷道掘进过程中的突水威胁,特编制本探放水措施:一、《煤矿防治水规定》在掘进过程中必须坚持“有掘必探、先探后掘”的《煤矿防治水规定》。
二、探放水钻孔布置根据《煤矿防治水规定》和中华人民共和国原煤炭工业部于1996年12月30日批准的《井下探放水技术规范》(MT/T 632—1996)规定要求:探放水钻孔,应按巷道的设计方向在其水平面和竖直面内呈扇形布置;钻孔应成组布设。
1、竖直扇形面内钻孔间的终孔垂距14m。
2、水平扇形面内钻孔间的终孔水平距离14m。
3、探水钻孔的最小超前距20m;距巷道轮廓不小于12m。
4、竖直扇形面上面钻孔沿巷道中心线方向,按-13°打钻;下面钻孔沿巷道中心线方向,按-25°打钻;巷道中心位置钻孔沿巷道中心线方向,按-37°打钻。
5、水平扇形面左边钻孔与巷道中心线呈12°夹角,按-25°打钻;右边钻孔与巷道中心线呈12°夹角,按-25°打钻。
6、根据上述规定和要求,结合我矿实际情况,确定我矿主斜井,超前探放水钻孔控制距离60m。
根据巷道断面情况,确定钻孔数量为5个。
7、钻孔布置如附图所示。
8、探放水钻机采用GY-750钻机,配套电机功率为7.5KW,钻杆直径为42mm,钻孔直径为75mm。
三、探放水钻孔施工技术要求根据《煤矿防治水规定》和中华人民共和国原煤炭工业部于1996年12月30日批准的《井下探放水技术规范》(MT/T 632—1996)规定要求,结合我矿实际情况,在探放水钻孔施工中,作如下技术要求:1、钻进时应准确记录煤、岩层厚度。
2122回风掘进面探放水设计方案3
探放水设计方案第一章概述为了保障煤矿安全生产,防止突水,透水事故的发生,结合我矿实际情况,并根据我矿的水文地质条件,对四邻关系进行水患调查,特制2122回风顺槽工作面探放水设计方案。
第二章组织机构的建立和岗位责任一、探水工作领导组:组长:史建江(矿长)副组长:马昌世(技术副矿长)赵庆刚(安全副矿长)李明照(生产副矿长)张晋斌(机电副矿长)赵俊吉(安指中心主任)赵春平(矿长助理兼通风科长)成员:冀国红(调度室主任)郭艳飞(技术科长)赵建宏(通风副科长)阴永清(机电科长)王根才(安全科长)邱宏光(地测科长)田进军(掘进队长)王宁(办公室主任)李志刚(探放水队长)李涛(探放水技术员)史晓东(探放水技术员)阴朝晖(探放水技术员)二、岗位责任:组长:全面负责探水调度工作。
副组长:具体负责探水工作,配合组长调度人力,物力等的后备物资。
技术科:履行岗位责任,根据总工的安排制定防探水措施,掌握掘进进度,及时填写图纸,为防探水提供准确的技术资料,正确指导施工。
机电科:履行岗位职责,负责机电设备配置与检修,保证探水设备与电力供给与正常运转。
通风科:履行岗位职责,随时监视有害气体的变化情况。
调度室:履行岗位职责,负责调度通知,通报的上传下达,保证矿井通讯的畅通。
经管科:履行岗位职责,负责物力供应详细清查库存物品的缺失,随时反应采购人员进行购置,保证物品供给无误。
办公室:守岗待命,保证运输无误。
掘进队:掘进队队长,履行岗位职责,负责调度各班长,严格按照防探水设计方案及措施实施落实。
第三章水文地质情况一、地表补水情况:本矿井地表没有主要水库、河流、湖泊、地震,李成河谷为季节性河流,不具备补水的充分条件,但也要观测井下开采影响而出现的地表裂缝,塌陷深入井下,会增加涌水量。
二、井下主要含水岩组:矿井现开采2号煤层,大巷底板标高820m,随着下山开采的扩展。
开采时必须坚持“有掘必探、先探后掘”的原则,防止突水。
三、矿井开采史及临界情况:1、矿井开采史矿井从1993年开采至今,基本上是采用炮采、普采、综采,但我矿图纸资料比较齐全,积水区域基本清楚。

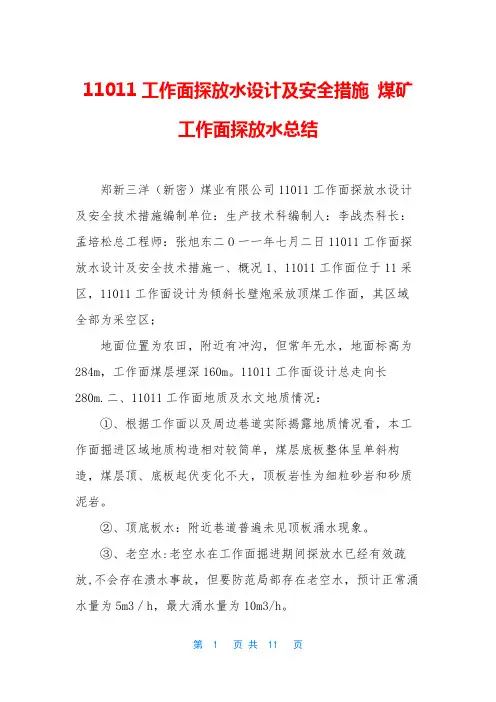

11011工作面探放水设计及安全措施 煤矿工作面探放水总结
11011工作面探放水设计及安全措施煤矿工作面探放水总结郑新三洋(新密)煤业有限公司11011工作面探放水设计及安全技术措施编制单位:生产技术科编制人:李战杰科长:孟培松总工程师:张旭东二O一一年七月二日11011工作面探放水设计及安全技术措施一、概况1、11011工作面位于11采区,11011工作面设计为倾斜长壁炮采放顶煤工作面,其区域全部为采空区;地面位置为农田,附近有冲沟,但常年无水,地面标高为284m,工作面煤层埋深160m。
11011工作面设计总走向长280m.二、11011工作面地质及水文地质情况:①、根据工作面以及周边巷道实际揭露地质情况看,本工作面掘进区域地质构造相对较简单,煤层底板整体呈单斜构造,煤层顶、底板起伏变化不大,顶板岩性为细粒砂岩和砂质泥岩。
②、顶底板水:附近巷道普遍未见顶板涌水现象。
③、老空水:老空水在工作面掘进期间探放水已经有效疏放,不会存在溃水事故,但要防范局部存在老空水,预计正常涌水量为5m3/h,最大涌水量为10m3/h。
2、积水范围、积水量预计积水范围为该掘进工作面临近小窑开采巷道、采空区及切巷前方有一废弃老井,预计积水面积50m2,积水量40m3左右(由于受局部老巷、采空区冒落不均衡影响,呈现窝状局部含水)。
3、巷道布置、施工次序、支护形式11011工作面施工方位角为274°,坡度0-4°,设计总长为280m,沿二1煤层底板掘进,随着底板局部会变方位,采用2.6×2.2工字钢支护。
4、探放水超前距每次探放水必须留设30m的超前距,作为下次探放水钻场位置,坚持先探后采。
二、探放水钻孔设计参数1、探放水钻场的位置11011工作面探放水钻场位置是在工作面运输巷内,第一个探放水钻场坐标为x=xxxx,y=xxxx,z=+166。
以后根据地质和老巷分布情况每隔30米左右做一探放水钻场进行探放水。
2、钻探设备采用ZY—650型钻机,每根钻杆长800mm,钻杆直径为42mm,施工钻孔终孔孔径为65mm。
工作面探放水设计及措施
工作面探放水设计与措施为了搞好安全生产,保证职工的人身安全,坚持“预测预报,有掘必探,先探后掘,先治后采”的原则,特制定掘进工作面探放水设计与措施:一、探放水的目的根据本矿地质勘查报告、水文地质资料及相关的水患调查情况,我公司掘进工作面受水害威胁不大。
进行探放水的目的主要是为了了解旧巷古空老窑积水情况。
为确保掘进安全无事故的基础。
二、编制依据1、《煤矿安全规程》(2011版)。
2、山西省地质矿产勘查开发局二一二地质队2004年10月编制的《山西省阳城县尹家沟煤矿水文地质说明书》。
3、晋城市煤田地质勘探队2006年9月编制的《山西阳城尹家沟煤业有限公司(资源整合)地质勘查报告》。
4、2010年防治水规定。
三、探放水原则坚持“预测预报、有掘必探、先探后掘、先治后采”的探放水原则。
四、工作面概况3609综采工作面回采区域内有部分老空区,两顺槽长度780m,工作面长度150m,工作面采高5.8m。
五、探放水方法选择:根据新的防治水规定以及地方探水规定,3609综采工作面进行80m 探水,具体方法为:1、综采工作面在回采前,采用ZY-1250型探水钻在距离回采面10m、30m、50m、70m、90m的运输顺槽进行80米探水眼的钻探。
2、综采工作面在回采前,采用ZY-1250型探水钻在距离回采面20m、40m、60m、80m、100m的回风顺槽进行80米探水眼的钻探。
3、之后探水队周期性进行探水,根据回采面每天6个循环计算,每天回采3.6m。
探水队探水周期为6天。
探眼位置距离离工作面最远的探眼20m。
六、探水钻机的主要技术参数:ZY-1250探水钻机主要技术参数七、钻孔个数、钻孔布置、方向、角度、深度钻孔个数为2个,两顺槽各布置一个。
钻孔所有探水眼与两顺夹角为90度,与煤层底板夹角为1度,探眼方向总体朝向煤层顶板。
(后附探水眼布置图)八、劳动组织井下探放水由技术部统一领导,探水队队长负责组织,跟班矿长负责监督检查,并验收。
工作面探放水钻孔施工方案及安全技术措施(新版)
( 安全技术 )单位:_________________________姓名:_________________________日期:_________________________精品文档 / Word文档 / 文字可改工作面探放水钻孔施工方案及安全技术措施(新版)Technical safety means that the pursuit of technology should also include ensuring that peoplemake mistakes工作面探放水钻孔施工方案及安全技术措施(新版)一、基本情况1、工作面概况15104综采工作面设计走向长度962m,采长200m,由北到南设计有:外错尾巷、回风顺槽、进风顺槽、切巷;15104工作面位于15#煤层井田的东中部,北部为15103采空区,南部为设计15105采区,东部为杨家沟村保护煤柱边界,西部为15#煤三条系统大巷;上覆层为9#煤9205和9207采空区,15#与9#煤层位间距约为70m。
地面位置在许家沟村西南方向的山坡丘陵地带,地面无建筑物。
2、工作面水文地质及水害分析(1)、工作面地质情况15104综采工作面回风顺槽地势呈现中部高,东西方向低;进风顺槽地势呈现西高东低;工作面存在南北—北南向斜扭曲构造;从一区回风巷起,回风顺槽向东400m,进风顺槽向东340m范围呈现南高北低的向斜,落差在10-34m之间;回风巷400m向东到切巷,进风顺槽340m向东到切巷范围呈现北高南低的向斜,落差在3-20m 之间;15104工作面回风顺槽从一区回风巷向东145m处揭露一陷落柱,该陷落柱位于停采线外,根据坑透成果预测工作面内存在有小断层6处,1处掘进时已揭露,其它5处隐藏于工作面中部。
(2)、工作面水文情况15104工作面在掘进期间涌水量为0.2m3/日,无顶板淋水及破碎带涌水现象,在回风穿越陷落柱时,陷落柱边沿出现过涌水现象,但涌水量不大;进风已揭露的小断层未出现涌水现象,掘进过程中所揭露的几个褶曲也未出现涌水现象,其它5处隐藏于工作面中部的小断层,根据本煤层钻探情况未发现涌水现象。
回风斜巷探放水措施
地面。
5、若探见有积水,钻孔放水前,必须估计积水量,根据矿井排水能力和水仓容量、控制 放水量,放水时,必须设专人监视钻孔出水情况,测定水量、水压,做好记录。若水量突 然变化,必须及时处理,并立即报告矿调度室。
2、 钻机安装;
(1)将水管接到钻机上并且确保水源供水量,供水压力大于0.3MPa; (2)根据钻机的方位角将立柱牢固地固定在顶底板之间,立柱和顶棚之间用木契加紧。 (3)泵站和操作台安放在既安全又利于操作和观察钻机工作情况的地方。泵站电机要完好, 杜绝失爆。
(4)钻机各油管安装位置要正确,密封齐全。 (5)钻机安装好要进行试车,确认无异常后才能进行打钻工作。 3、打钻操作 (1)安装钻杆和钻头时,先将动力头退到机架后端,打开夹持器卡板,将钻杆接在水辫轴 上,然后动力头徐徐前进,当钻杆前端外螺纹通过夹持器后停机,将钻头旋接在钻杆上。
6、当探孔放水时,必须设专人监测钻孔出水情况,测量水量水压并做好记录。若水量突 然发生变化时,立即汇报,及时处理。
7、打钻时,施工人员要做好自保互保工作,精力要集中,预防钻机伤人,预防打钻时钻 孔喷孔伤人。钻孔进尺由安全员负责验收,严禁弄虚作假。
8、打钻期间,认真做好汇报工作。
9、打钻结束,及时做好钻孔资料整理工作收集工作。
六、探放水作业的主要安全技术措施
1、加强通风和瓦斯管理,风筒吊挂要平直、不漏风。至探水迎头的距离不得大于5米, 并且有专职瓦检员在现场随时检查有害气体的变化情况,并设置便携式瓦斯监测报警仪进 行监测。
探放水设计
采掘工作面探放水设计郑州登电阳城煤业有限公司二O一一年元月采掘工作面探放水设计为做好我矿采掘工作面的探放水工作,消除水害隐患,确保安全,特做探放水设计如下:一、设备配置探水钻采用ZDY-660型矿用探水钻。
ZDY-660型探水钻系一种钻进深度大、各项性能良好的钻眼器具,钻孔深可达50m~150m。
我矿主要用于井下打探水孔,深度比较大。
由于探水钻孔一般可兼作排水钻孔,我矿钻杆直径为42mm,符合要求。
二、探放水孔布置1、顶板水的探放水孔布置:1#孔:仰角+200(顺巷道仰角),孔深30米;2#孔:仰角+300,孔深30米。
2、采煤工作面前方的探放孔布置:每隔一米沿工作面推进方向布置一组探眼,每组三个,眼距0.6米,第一个眼距巷顶0.5米,孔深30米,倾角80,第二个孔30米,沿水平方向钻进,第三个孔深30米,俯角30掘进工作面探放孔布置:孔数采用5个钻孔,孔深30米,角度7——15度按扇形布置超前距20米,孔径不得大于58mm.3、接近采空区时探放水钻孔设计如下:1#孔:仰角+80,孔深30米;2#孔:仰角+1.50,孔深30米;3#孔:仰角+20,孔深30米;4#孔:仰角-1.50,孔深30米;5#孔:仰角+30,孔深30米;6#孔:仰角-20,孔深30米;7#孔:仰角-4.50,孔深30米。
5、钻孔方位和仰角可根据井下实际情况略作调整,每组钻孔个数可根据实际打钻情况进行增减。
6、钻孔开孔孔径为89mm,钻进6米后下入套管,套管长6米,直径75mm。
下入套管后,要进行注浆加固,使套管固定牢固,孔口加止水阀和压力表,以便有控制的进行放水。
埋管凝固后用58mm的钻头进行扫孔,扫孔钻进超过孔口管不小于1m,再用稀水泥浆(1:1)注浆试压,压力不小于5Mpa,且稳压不少于30min,试压不合格严禁钻进。
然后用58mm的钻头钻进,直至达到设计深度。
7、探放老空水,首先要分析查明老空水体的空间位置、积水量和水压,老空积水区高于探放水点位置时,只准用钻机探放水。
回采工作面探放水措施
回采工作面探放水措施回采工作面探放水措施1 进行探放水的左二片工作面的基本情况左三片工作面总体地势是:左三片工作面表标高为+660.214---+682.534,本区开采时后风道已经接近小煤窑破坏线,为了防止小煤窑老空区有大量积水现象,现我矿制定探放水措施一、探放水的办法(1)根据“有疑必探”的探放水原则技术部门提供的地质勘探资料编制相应的探放水安全技术措施。
其中钻孔参数的确定要本着钻孔的贯通点要在上层的地势最低点及钻孔的开口点要在本层工作面的地势较低的巷道,并且钻孔的钻距要尽量短的原则,同时要求开工前必须贯彻到相关的所有人员。
(2)做好探放水施工所需的一切准备工作,包括钻机及其地面试运转、配件的备用,井下钻机的供电系统及供水系统、排水的供电系统及水泵和管路系统等。
(3)操作时,要严格按照钻孔参数要求,由测量部门标识出方向,并由专业人员指导支设钻机和初步钻探工作。
为了在上层水被放下来时能够根据情况控制放水量,在初步钻探时,要用大钻头(直径120mm,以便安设直径100mm的铁管)穿过煤层的直接顶(由于直接顶一般不太稳定,上层水压较大时会从其岩层缝隙中渗出水来)。
钻进深度一般为2 m~4m,主要是便于在此段镶入直径100 mm的管道(以下称其为控水管)并安设控水阀门。
(4)控水管的安设有两种方法:一种是在管外围裹上棉套或棕榈纤维,并用铁丝缠绕结实,然后依靠钻机顶推及铁锤打击使其到位,为了防止孔内水压过大造成管体脱落,还应在控水管的法兰盘下支打戗柱,戗柱的顶端作用在预先焊结加工的法兰盘周围的较大的铁板上,铁板还可用两根抬棚抬住以加强其稳固性,铁板呈方形或圆形,面积约0.15m2;另一种是,从控水管中装入拌好的水泥砂浆(不宜太稀,且加入一定比例的速凝剂),其数量约为管长的1/2~2/3,再做一活塞式托盘顶推管内的砂浆,使砂浆顶出管外一定长度(约为20cm ~30cm)以便能够抹粘在孔壁上,同时缓慢打击或顶推控水管,使控水管外壁与钻孔的内壁之间能够充满泥浆,从而使控水管牢固地镶入到孔内,而后要及时安设好控水阀门。
回风大巷探水设计方案
正邦煤业有限公司回风大巷探放水设计方案一、概述为了保证矿井掘进工作安全顺利进行,坚持“预测预报、有掘必探、先探后掘、先治后采”的探放水方针,防范矿井水害的发生,特制定本工作面探放水设计。
二、设计依据1、《煤矿安全规程》煤炭工业部(2010)2、《煤矿防治水规定》三、探进方式采用有掘必探、先探后掘。
四、水文地质情况:该巷道掘进范围内水文地质条件简单,顶底板砂岩裂隙水为掘进工作面主要直接充水源,据精查地质报告煤层顶底板砂岩含水性弱,以静储量为主,补、迳、排条件均较差,对施工不会构成威胁。
巷道在掘进中。
根据附近已施工的副井底车场,旧采工作面回风、运输巷和实际揭露煤层地质情况及钻探资料知,顶底板岩石不含水、不导水且不承压,对掘进安全没有威胁,但掘进中坚持“有掘必探、先探后掘”的探放水方针,加强迎头前方的观测,有异常情况及时汇报并采取相应措施,迎头附近无其它含水层或积水区。
矿井正常涌水量:60 m3/h,矿井最大涌水量:90 m3/h。
五、探水巷道的开拓方向、规格及支护形式1、该巷以0°36´00˝掘进;2、矩形断面,S荒=18.4m2,S净=17.2m2。
巷道净断面高3900mm,净宽4400mm,掘进宽度为4600mm,掘进高度为4000mm;3、为锚网喷支护,喷浆厚度为100mm,临时水沟设在巷道的右帮,其断面为:净断面为300×300mm,浇灌厚度为100mm,铺底厚度为100mm,使用混凝土进行浇灌。
六、探放水钻孔布置方式及采用的探水超前距1、每次在工作面布置三个钻孔(左、中、右),呈扇形布置,钻孔距底板高度1.3米,每次钻进深度不少于100米,钻探时先打中眼,后打左右两边钻眼。
2、方位角:左孔359度、中孔0度、右孔1度3、钻孔孔间距:1米4、帮距:1.3米5、如有特殊情况上下调整角度。
6、探水超前距离根据矿井煤层厚度和地质条件,确定超前探水距离为100米,即每次钻进深度100米,掘进70米,留30米保护带,然后再次钻探,循环进行,直至巷道掘到设计位置。
回采工作面探放水设计
山西长治联盛首阳山煤业有限公司150101回采工作面探放水设计二〇一二年六月二十五日矿长:安全矿长:总工程师:安全指挥中心主任:生产矿长:通风助理:机电矿长:调度室:安全科:通风科:技术科:防治水科:探放水队:机电科:综采队:编制人:编写时间:150101回采工作面探放水设计为提高水害防治能力,确保煤矿安全生产,真正落实“预测预报、有掘必探、先探后掘、有采必探、先探后采”的探放水原则,进一步严格执行煤矿水害防治规定,切实加强防治水工作,根据长县煤局字[2012]49号文件精神,制定安全措施如下:一、该回采工作面的水文地质情况1、区域地层本区赋存有新生界的第四系、上第三系地层,中生界三叠系、上古生界二叠系、石炭系地层,下古生界奥陶系地层,详见区域地层简表2—1。
该煤层是主要含煤地层之一,厚度90.87m—121.75m,平均113.65m,岩性为砂岩、砂质泥岩、泥岩、炭质泥岩、石灰岩及煤层。
其中含煤10层,分别为5、6、7、8、9、10、11、12、13、15号煤层,含石灰岩4层,分别为K2、K3、K4、K5。
石灰岩中含动物化石,其它岩层中含植物化石,与下伏地层呈连续沉积。
现分段叙述如下:一段(C3t1):由K1砂岩底至K2灰岩底,平均厚13.72m,以深灰—黑色泥岩为主,夹粘土质泥岩、钙质泥岩、泥灰岩、局部夹粉砂岩。
底部为灰色细粒砂岩(K1),常相变为粉砂岩,含煤1层,为15号煤,该煤层为全区稳定可采煤层。
二段(C3t2):由K2灰岩底至K4灰岩顶,平均厚36.18m,以深灰—灰黑色泥岩、砂质泥岩、夹细粒砂岩、粉砂岩,有灰—深灰色灰岩3层,含煤3层(13、12、11),均不可采。
三段(C3t3):K4灰岩顶至K7砂岩底,平均厚60.4m,为深灰—深黑色泥岩、砂质泥岩夹粉砂岩及细粒砂岩,见石灰岩1层,夹不稳定煤层6层,(5、6、7、8、9、10)均为不可采煤层。
区域地层简表2—12、区域水文(1)、井田内原首阳山煤矿3号煤层北部有张家沟小窑,采空面积约0.12 km2,2003年曾发生透水事故被关闭;南部有庙沟小窑,采空面积约0.07 km2,1995年关闭,合并于首阳山煤矿3号坑口。
煤矿掘进工作面探放水设计
镇雄县狮子山煤矿掘进工作面探放水设计二○一五年三月探放水设计为加强本矿的探放水工作,保障煤矿的安全生产和职工的生命安全,防止矿井事故的发生,保证国家资源和财产不受损失。
根据上级的探放水工作的要求和指示精神,结合本矿的实际情况,编制本探放水设计。
一、水文地质(一)井田地形地貌井田属于高原中山侵蚀、溶蚀地貌,地形切割中等;地势南东高北西低,最高点为井田东部的大贵山,海拔标高+2108.4m,最低点位于井田西部的柏秧林一带,海拔标高为+1475m,井田内最大相对高差为633.4m,柏秧林一带为井田的最低侵蚀基准面。
(二)井田气候特征属亚热带高原山地季风气候。
据镇雄县气象局提供的气象资料,区内年平均气温为11.3℃,极端最高气温34.8℃,最低气温-7.1℃;年平均降雨量913.4mm,日最大降雨量153.4mm,6—10月为雨季,降雨量占全年降雨量的80.2%;年平均相对湿度为83%;冬季冰冻时间较长,每年11月至次年3月为冰冻期;全年主导风向为西北风。
(三)含、隔水层根据井田内出露的地层岩性与含水介质特征,可将区内含水层分为三类,即孔隙含水层、裂隙含水层和层间岩溶含水层。
现根据地层顺序从上至下叙述如下:1、第四系(Q),集中分布于井田西部柏秧林一带的缓坡、沟谷地带,分布局限。
岩性以粘土、砂质粘土与砂砾石堆积为主,厚度0~20m,一般厚10m。
属孔隙含水层,其富水性极弱,对矿床开采无充水影响。
2、三叠系下统飞仙关组第二至六段(T1f2+6)岩性以泥质粉砂岩、粉砂岩为主夹细砂岩与泥岩,属裂隙含水层,含水层富水性弱,对矿床基本无充水影响。
3、飞仙关组第一段(T1f1):由中厚层状钙质细砂岩、粉砂岩、粉砂质泥岩与浅灰-深灰色厚层状(细晶)鲕状灰岩组成。
属层间岩溶含水层。
该含水层与煤系地层间有卡以头组(T1k)弱裂隙含水层相隔,T1k构成T1f1的隔水底板,自然状态下对矿床无充水影响,为顶板间接充水含水层。
4、卡以头组(T1k)岩性以中厚层状含钙质粉砂岩、细砂岩、粉砂质泥岩与泥质粉砂岩不等厚互层,水平层理发育,属裂隙含水层,其总体富水性弱,为矿床顶板间接充水含水层。
掘进规程探放水设计(尾巷)
α
63.6
角23°
(注:角度一列中α代表煤层顺巷伪倾角。当煤层顺巷为上坡时,α为正 值;当煤层顺巷为下坡时,α为负值。) 5、钻孔单孔设计
(1)钻孔单孔设计参数
角度
孔(管)径
长度(m)
备注
(mm)
开孔岩芯管
127
0.8
止水套管
108
9.2
钻孔
73
50
(2)孔口安全装置
止水套管口必须安装控水阀门、三通及测压装置(见单孔设计图)
巷道掌头探放水钻孔共设计1组3个孔。详细参数见表1及图1、图
2、图3。
表1 探放水钻孔设计参数表
距左帮 距右帮
距顶
距底
孔号
方位
(m) (m) (mห้องสมุดไป่ตู้ (m)
角度
工程量 (m)
与左帮夹
1
1.0
3.0
1.2
1.3
α
63.6
角23°
巷道施工
2
2.0
2.0
1.2
1.3
α
60
方位
3
3.0
1.0
1.2
1.3
与右帮夹
进。否则重新封孔。
(3)封孔工艺及耐压试验
根据设计方位及角度,先用岩芯管取芯钻进10米后进行封孔,将裹有
编织袋的止水套管塞入孔内,当聚胺脂液体由套管外环间隙返到孔口
时,用碎布塞入管外壁与孔间隙内,捣实。用封孔夹将止水套管夹实,
并用锚杆将封孔夹锚固于煤帮上。待凝固24小时后做耐压试验(试验压
力不小于0.5MP),待稳定30分钟止水套管周围不渗水后方可继续钻
探放水钻孔设计 (一)探放水钻孔布置
先锋矿12172工作面机风巷探放水设计
② 风巷钻孔设计参数如下
备注( 打 钻位 置 )
1 5 5 o 梁 以下 O . 9 m 处 布 置
1 7 3 。 梁 以下 1 . 3 m 处布 置 1 3 7 o 梁 以下 1 . 3 m 处布 置
1 1 7 m, 倾角 1 2 。 。工作 面煤 层 产状 为褶 曲构造 , 布 置 在 褶 曲轴 部 , 倾 伏 西北 , 倾角约 3 。, 产状 稳 定 , 普 氏 系数
文、 地质资料 , 采用《 煤矿安全手册》 中老空积水估算公式 径 7 5 mm , 套 管 外 接 4寸 高压 闸 阀 , 公乘压力 0 . 7 MP a , 进行估算。估算公式 : Q积 = Q采 + Q巷 , Q采 = K F M/ c o s a, 再接孔 口密封装置, 以保证有控制性放水。 ②钻机安装 : 设
3 - 4 0 。
临边 界 保 护 煤 柱 。该 工 作 面 设计 走 向长 1 5 7 m,倾 斜 长 孔号 倾 角 终 孔 孔 径 孔 深 ( m) 方位 9 2 m。机巷标高 一 9 2—一 1 1 0 m, 倾角 : 风 巷标高 一 1 O 4 . 5
1 O 。 7 5 mm 6 0 m
先锋矿 1 2 1 7 2工作面机风巷探放水设计
乜 奇吾 ( 平煤股 份天力 公司 )
摘要: 为 解 决 己 一 1 2 1 7 2工作 面机 风巷 掘 进 期 间 不 受 老空 区积 巷 道 为 中 心呈 半 扇 形 , 共 布 置 3个钻 孔 , 中孔深 6 0 m, 侧
1 2
0 。 + 4 0 。
7 5 mm 7 5 mm 7 5 mm
6 0 m 6 4 m 6 4 m
回风大巷探水安全技术措施
回风大巷探水安全技术措施姓名:XXX部门:XXX日期:XXX回风大巷探水安全技术措施本着坚持“有掘必探,先探后掘”的水害防治原则,确保安全生产,特编制本措施:一、施工方法用风镐找平工作面,并在工作面安装好探水的钻机,探水钻机采用ZLJ—400煤矿探水钻机,利用枕木锚杆等固定钻机探钻。
钻机就位1、检查钻机作业地点情况,顶板是否安全,支护是否可靠,必要时需加强支护工作,确保探钻安全。
2、清理作业地点,备好打钻用水管等设备及疏通排水沟。
并在钻机的后侧开挖一凹槽利用风泵抽水至水沟,当水量过大时,用风泵排水至水沟内。
3、钻机在顶板标高下降2.5米,距离工作面2m左右处就位。
钻机固定当钻机根据眼孔位置在两根道木木垛就位后,将道轨橛子叉入钻机底座的四个定位孔内,橛紧。
然后靠着道轨橛子外端100mm处打4跟锚杆,钻机前后各用一根500mm钢管夹住两根锚杆用8#铁丝捆紧并排压住两根橛子,锚杆盖板压住钢管锚紧。
为防止钻机在钻进过程中给进压力过大后倾,用钢丝绳头套住钻机上的小绞车并与迎头一正对锚杆连接并接牢。
钻机调定1、给出探孔开孔位置;2、把探孔的水平方向(即走向角)用二条垂线标定在巷道顶板上;第 2 页共 6 页3、拨动钻机,使立轴内的钻杆与二条垂线的联线相重合;4、松动钻机的调定螺栓,用度尺放在钻机立轴和轴内钻杆上,一边调整立轴的倾角,一边观测坡度尺的度数,直至二者符合探孔倾角为止,并旋紧调定螺栓;5、用同样的方法把已定好的注浆孔水平角和倾角再核对一次。
6、为防止钻进过程中发生突水现象,设计埋设Φ108mm孔口管和安装4寸高压闸阀防止突水。
孔口管上用Φ6mm钢筋盘圆焊接成螺旋状,埋设时外缠麻丝。
孔口管设计长度3.5m,埋设长度3m。
7、埋设孔口管时,利用Φ120mm的钻头钻进,钻进深度为3m,钻进结束后,通过注浆管向孔口管内注如水泥进行固管。
待水泥凝固达到耐水压值1Mpa后方可正式钻进。
钻孔布置采用Φ75mm的钻头配Φ42mm钻杆钻进,钻杆固定在孔口管内,每根钻杆长1.5m,套筒长为0.12m,每个钻孔长为120m。
30103工作面回风顺槽掘进工作面探放水设计(3)(1)(1)(1)
30103回风顺槽掘进工作面探放水设计编制审核总工程师神木市孙家岔镇崖窑峁矿业有限公司2019年7月11日30103回风顺槽掘进工作面探放水设计第一章工程概况一、设计目的根据《煤矿防治水细则》第四十二条:“采掘工作面探水前应当编写探放水设计及施工安全技术措施”的规定,在30103回风顺槽掘进前应提前对巷道掘进前方水文地质情况进行探查。
经研究决定:在30103回风顺槽施工期间执行“先探后掘”制度,以探明30103回风顺槽掘进前方地质构造、水文以及是否有老空区积水情况等。
为确保30103回风顺槽的施工安全,特编制本设计。
二、巷道布置30103回风顺槽自过桥2#点处按方位角237°7’29”掘进(沿3-1煤煤层顶板掘进)1251m后,再掘进82m(R=168m,圆弧角27°52’22”)到位后施工切眼,满足于30103综采工作面回采期间回风、行人、运料的需要。
30103回风顺槽左侧为30103工作面(正在布置过程中,尚未回采),右侧为30102与30103工作面间的区段煤柱及30102工作面(尚未布置)。
三、巷道设计30103回风顺槽及联络巷均为矩形断面,规格:荒宽×荒高=5100×2850mm,荒断面:14.5m2,净宽×净高=5000×2800mm,净断面14.0m2。
第二章水文地质特征一、地质构造崖窑峁(整合区)位于鄂尔多斯台向斜东翼陕北斜坡的北部,据钻孔控制和地表观测,整合区地层总体为东北向西南倾斜的单斜构造,产状平缓,倾角小于3°;区内没有发现大的断裂及褶皱构造,没有岩浆活动。
二、煤层工作面掘进煤层为3-1煤层,煤层可采厚度1.87~2.85m,平均厚度2.56m,半煤岩巷道掘进。
三、水文地质特征1.大气降水对矿井充水的影响区内年降雨量108.6-819.1mm,多集中在7-9月份,约占年降水量的70%,大气降水为矿井充水的间接水源,降水后多以地表径流排泄,对掘进巷道无较大影响。
