《机械识图》课程标准 三年制中职数控技术应用专业

《机械识图》课程标准

一、课程名称：机械识图

二、教学对象：三年制中职数控技术应用专业学生

三、教学课时：108

四、学分：6

五、课程目标

本课程主要任务使学生掌握机械识图的基本知识、基本方法和绘图的基本技能，使学生具有识读中等复杂程度的零件图和绘制简单机械图样的能力，具备一定的空间想象能力、空间思维能力和创新思维能力，形成严谨细致的工作作风，为后续专业课程的学习、从事数控应用技术工作和学生职业生涯的发展奠定基础。

职业能力目标：

•能正确使用绘图工具和绘图仪器，能了解和查阅机械制图有关国家标准

•掌握正投影法的基本理论及应用

•能识读中等复杂程度的零件图和简单的装配图

•能绘制简单的零件图

•能测绘简单零件

•具备一定的空间想象能力、空间思维能力和创新思维能力

六、设计思路

本课程是数控应用技术专业的一门专业基础核心课程，针对中等职业学校学生的实际情况，以培养学生综合职业能力为出发点，以培养学生识图能力为重点，贯彻“工作过程导向”的设计思路，遵循“学用结合、学以致用”的原则，突出实用性和实践性，采用“项目教学法”，结合生产生活实际，使每一教学内容有具体的事物、形象的描述、明确的任务，强调教学内容与生产生活实际的紧密联系，重构全新的教材内容体系，激发学习兴趣，注重学生基本职业技能与职业素养的培养。

七、内容纲要

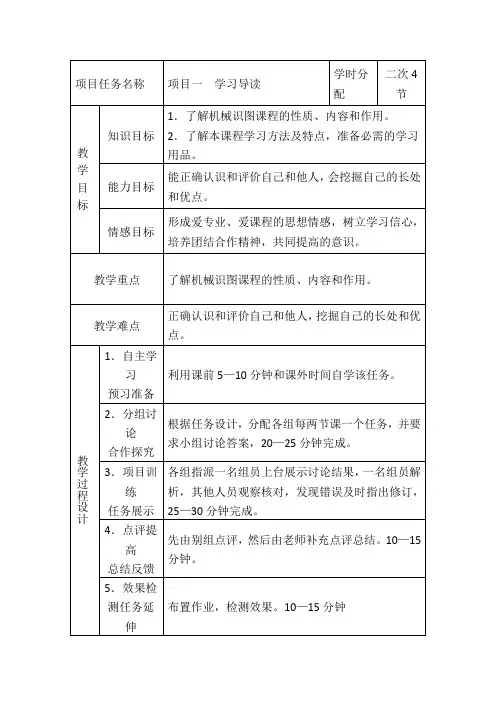

项目一学习导读2课时

教学目标

最终目标：了解机械识图课程的性质、内容和作用，了解学习机械识图的目的和要求，知道机械识图课程学习方法及特点，能正确认识和评价自我，挖掘自己的长处和优点

促成目标：

1.了解数控专业的职业岗位群，知道学习机械识图的重要性

2.了解机械识图课程的性质、内容和作用，知道学习机械识图的目的和要求，整体感知机械识图课程的内

3.了解本课程学习方法及特点，准备学习本课程所必需的用品

4.能正确认识和评价自己和他人，会挖掘自己的长处和优点

5.形成爱专业、爱课程的思想情感，树立学习信心

（一）工作任务

了解课程，认识自我

（二）实践知识

1.空间感与空间思维能力的训练测试

2.参观学校实习工厂，了解机械产品的加工过程，知道零件图在生产中的作用和识读零件图的重要性（H）理论知识

1.图样的基本概念

2.机械识图课程的性质、内容和作用

（四）拓展知识

1.图与形概念

2.多元智能理论

项目二制图基本知识与基本技能8课时

教学目标

最终目标：掌握机械制图国家标准，能正确抄画平面图形

促成目标：

1.能贯彻执行机械制图国家标准

2.能正确使用绘图工具抄绘平面图形

3.形成良好的学习习惯和严谨细致的工作作风

模块一认识制图国家标准

（一）工作任务

识读图样，找出图中所运用的有关国家标准

（-）实践知识

机械制图国家标准的选用：图幅、比例、字体、图线、尺寸标注等

（Ξ）理论知识

图幅、比例、字体、图线、尺寸标注等机械制图国家标准

（四）拓展知识

尺寸标注常用符号和缩写词

模块二抄画平面图形

（一）工作任务

抄画平面图形

（二）实践知识

1.各种常用绘图工具的使用

2.常用的圆周等分和正多边形的作法

3.圆弧连接的作图

（H）理论知识

1.常用绘图工具种类及用途

2.圆周等分和正多边形的作图方法

3.平面图形的分析方法和作图步骤

4.直线和圆弧间的圆弧连接作图方法

（四）拓展知识

1.平面图形的徒手绘制方法

2.直线之间、圆弧之间的圆弧连接作图方法

项目三基本体的表达与识读20课时

教学目标

最终目标：能正确绘制和识读基本体的三视图和轴测图，会识读和标注基本体的尺寸。

促成目标：

1.理解三视图的形成过程，掌握三视图的投影规律（位置关系、投影关系、方位关系）

2.理解物体表面上点、线、面的投影特性

3.能绘制基本体的正等轴测图，掌握徒手画轴测图草图的技能，树立空间概念

4.能根据基本体的特征视图，正确识读基本体

5.能根据简单形体的模型或立体图画三视图

6.能标注和识读基本体的尺寸

7.培养空间想象能力和空间思维能力

模块一简单形体的三视图绘制

（一）工作任务

根据轴测图，绘制简单形体的三视图

（二）实践知识

1.借助绘图工具运用三视图投影规律绘制简单形体三视图

2.能根据立体图找出对应的三视图

（H）理论知识

1.正投影的原理

2.三视图的形成与投影规律

（四）拓展知识

点、线、面的投影

模块二简单形体的轴测图绘制

（一）工作任务

根据三视图绘制简单形体的轴测图

（-）实践知识

简单形体正等轴测图的画法

（Ξ）理论知识

1.正等轴测图的基本概念、投影特性

2.画正等轴测图的一般步骤

（四）拓展知识

正等轴测草图的画法

模块三立体表面上线和面的识读

（一）工作任务

根据物体的轴测图，分析物体由几个平面围成的，共有几条棱线？分析各直线和平面的投影特性（二）实践知识

1.能根据轴测图在对应的三视图中标记点、线、面的投影

2.能根据轴测图，判别三视图中线、面的空间位置

（H）理论知识

1.直线和平面的单面投影及其投影特性

2.直线和平面的三面投影及其投影特性

（四）拓展知识

能根据实际物体（如车刀）的轴测图和三视图，分析判断各组成表面和棱线的投影特性和空间位置模块四棱柱三视图和轴测图的绘制

（一）工作任务
