华为交换机两种端口聚合模式使用实例
华为交换机VLAN聚合(超级vlan)配置示例
华为交换机VLAN聚合（超级vlan）配置示例1、组网需求图1 VLAN聚合组网图如图1所示，某公司拥有多个部门且位于同一网段，为了提升业务安全性，将不同部门的用户划分到不同VLAN中。
现由于业务需要，不同部门间的用户需要互通。
VLAN2和VLAN3为不同部门，现需要实现不同VLAN间的用户可以互相访问。
可以在Switch上部署VLAN聚合，实现VLAN2和VLAN3二层隔离、三层互通，同时VLAN2和VLAN3采用同一个子网网段，节省了IP地址。
2、配置思路2.1、把Switch接口加入到相应的sub-VLAN中，实现不同sub-VLAN间的二层隔离。
2.2、把sub-VLAN聚合为super-VLAN。
2.3、配置VLANIF接口的IP地址。
2.4、配置super-VLAN的Proxy ARP，实现sub-VLAN间的三层互通。
3、操作步骤3.1、配置接口类型# 配置接口GE1/0/1为Access类型。
接口GE1/0/2、GE1/0/3、GE1/0/4的配置与GE1/0/1相同，不再赘述。
<HUAWEI> system-view[HUAWEI] sysname Switch[Switch] interface gigabitethernet 1/0/1[Switch-GigabitEthernet1/0/1] port link-type access[Switch-GigabitEthernet1/0/1] quit#创建VLAN2并向VLAN2中加入GE1/0/1和GE1/0/2。
[Switch] vlan 2[Switch-vlan2] port gigabitethernet 1/0/1 1/0/2[Switch-vlan2] quit#创建VLAN3并向VLAN3中加入GE1/0/3和GE1/0/4。
[Switch] vlan 3[Switch-vlan3] port gigabitethernet 1/0/3 1/0/4[Switch-vlan3] quit3.2、配置VLAN4# 配置super-VLAN。
华为链路聚合Eth-trunk

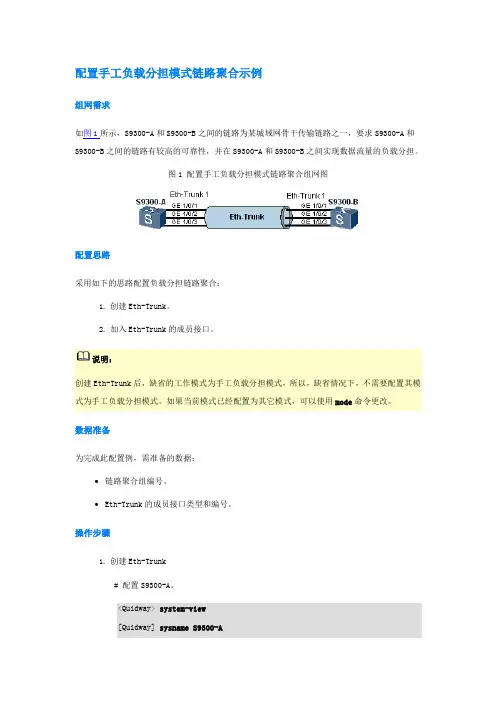

配置手工负载分担模式链路聚合示例组网需求如图1所示，S9300-A和S9300-B之间的链路为某城域网骨干传输链路之一，要求S9300-A和S9300-B之间的链路有较高的可靠性，并在S9300-A和S9300-B之间实现数据流量的负载分担。
图1 配置手工负载分担模式链路聚合组网图配置思路采用如下的思路配置负载分担链路聚合：1.创建Eth-Trunk。
2.加入Eth-Trunk的成员接口。
说明：创建Eth-Trunk后，缺省的工作模式为手工负载分担模式，所以，缺省情况下，不需要配置其模式为手工负载分担模式。
如果当前模式已经配置为其它模式，可以使用mode命令更改。
数据准备为完成此配置例，需准备的数据：•链路聚合组编号。
•Eth-Trunk的成员接口类型和编号。
操作步骤1.创建Eth-Trunk# 配置S9300-A。
<Quidway> system-view[Quidway] sysname S9300-A[S9300-A] interface eth-trunk 1[S9300-A-Eth-Trunk1] quit# 配置S9300-B。
<Quidway> system-view[Quidway] sysname S9300-B[S9300-B] interface eth-trunk 1[S9300-B-Eth-Trunk1] quit2.加入Eth-Trunk的成员接口# 配置S9300-A。
[S9300-A] interface gigabitethernet 1/0/1[S9300-A-Gigabitethernet1/0/1] eth-trunk 1 [S9300-A-Gigabitethernet1/0/1] quit[S9300-A] interface gigabitethernet 1/0/2[S9300-A-Gigabitethernet1/0/2] eth-trunk 1 [S9300-A-Gigabitethernet1/0/2] quit[S9300-A] interface gigabitethernet 1/0/3[S9300-A-Gigabitethernet1/0/3] eth-trunk 1 [S9300-A-Gigabitethernet1/0/3] quit# 配置S9300-B。
华为交换机端口聚合
华为交换机端口聚合
工具/原料
电脑一台
方法/步骤
首先，打开我们的网卡设置界面，确保我们的ip地址与交换机的管理ip地址在同一个网段
我们在浏览器的地址栏上输入交换机的管理ip，输入正确的账户密码
点击主界面右边的选项进入端口管理界面
在右边的界面我们看到有端口限速的选项我们点击进去会看到我们这个交换机下面的多有端口的带宽情况，默认情况下是不限速的
我们点击其中一个我们需要限制的端口进去输入我们需要限制的带宽，我们在这里可以限制某个端口的上行和下行带宽，输入完毕后点击确定带宽限制完毕
感谢您的阅读，祝您生活愉快。

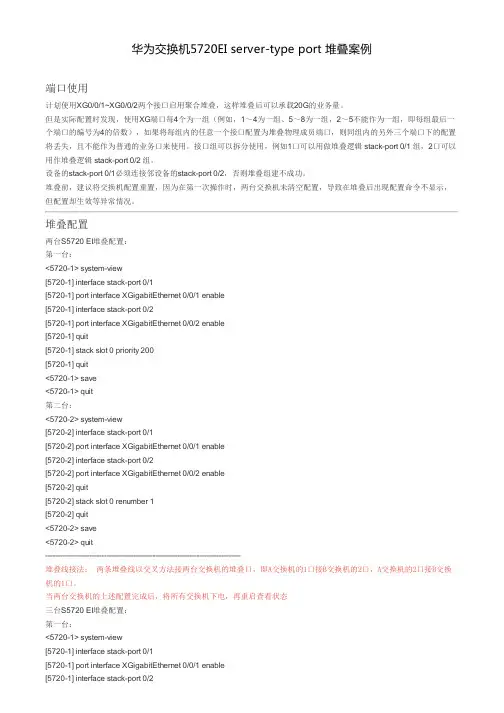

华为交换机5720EI server-type port 堆叠案例
端口使用
计划使用XG0/0/1~XG0/0/2两个接口启用聚合堆叠，这样堆叠后可以承载20G的业务量。 但是实际配置时发现，使用XG端口每4个为一组（例如，1～4为一组、5～8为一组，2～5不能作为一组，即每组最后一 个端口的编号为4的倍数），如果将每组内的任意一个接口配置为堆叠物理成员端口，则同组内的另外三个端口下的配置 将丢失，且不能作为普通的业务口来使用。接口组可以拆分使用，例如1口可以用做堆叠逻辑 stack-port 0/1 组，2口可以 用作堆叠逻辑 stack-port 0/2 组。 设备的stack-port 0/1必须连接邻设备的stack-port 0/2，否则堆叠组建不成功。
堆叠前，建议将交换机配置重置，因为在第一次操作时，两台交换机未清空配置，导致在堆叠后出现配置命令不显示， 但配置却生效等异常情况。
堆叠配置
两台S5720 EI堆叠配置：
第一台：
<5720-1> system-view [5720-1] interface stack-port 0/1 [5720-1] port interface XGigabitEthernet 0/0/1 enable [5720-1] interface stack-port 0/2 [5720-1] port interface XGigabitEthernet 0/0/2 enable [5720-1] quit [5720-1] stack slot 0 priority 200 [5720-1] quit <5720-1> save <5720-1> quit
堆叠线接法： 两条堆叠线以交叉方法接两台交换机的堆叠口，即A交换机的1口接B交换机的2口，A交换机的2口接B交换 机的1口。 当两台交换机的上述配置完成后，将所有交换机下电，再重启查看状态
思科、华为交换机链路聚合（LACP）配置实例
思科、华为交换机链路聚合（LACP）配置实例思科：3560G华为：S5300思科G0/25---华为G0/0/1思科G0/27---华为G0/0/2华为交换机配置链路聚合有两种模式，分别是manual和lacp-static，如果不做配置，交换机默认是manual，所以⼀定要⼿动将模式改为lacp-static，这点很重要，否则⽆法跟思科交换机成功协商LACP。
华为交换机#interface Eth-Trunk1port link-type trunkport trunk allow-pass vlan 2 to 4094mode lacp-static //修改链路聚合模式max active-linknumber 2 //设置最⼤活动链接数为2bpdu enable //开启BPDU#lacp priority 100#interface GigabitEthernet0/0/1eth-trunk 1undo ntdp enableundo ndp enable（在配置端⼝前，⼀定要将端⼝原有配置清空，全部undo掉，否则⽆法应⽤eth-trunk命令。
如果之前端⼝配置过trunk⼝，可以使⽤undo port link-type清除trunk状态）#interface GigabitEthernet0/0/2eth-trunk 1undo ntdp enableundo ndp enable思科交换机interface port-channel1switchport trunk encapsulation dot1qswitchport mode trunkinterface g0/25switchport trunk encapsulation dot1qswitchport mode trunkchannel-group 1 mode activeinterface g0/27switchport trunk encapsulation dot1qswitchport mode trunkchannel-group 1 mode active。
[训练]华为综合实验-S2700交换机链路聚合配置
![[训练]华为综合实验-S2700交换机链路聚合配置](https://img.taocdn.com/s3/m/5b3dc4aac67da26925c52cc58bd63186bdeb9241.png)
DONGFANG COLLEGE，FUJIAN AGRICULTURE AND FORESTRY UNIVERSITY实验名称：华为综合实验-S2700交换机链路聚合配置-AR22路由器单臂路由实验系别：计算机系年级专业：10级电子信息工程二班学号：1050302098姓名：曾喜德任课教师：林菡成绩：2012 年月日实验五S2700交换机链路聚合配置实验目的掌握S2700交换机链路聚合的配置和使用。
实验内容S2700的link-aggregation聚合的配置实验设备2700 两台直连网线四条交叉网线两条(用于两台交换机对接)PC机四台串口线(调测线)一条实验拓扑配置步骤聚合交换机A的具体配置如下：[S2700]interface Ethernet 0/0/3[S2700-Ethernet0/0/3] port link-type access[S2700-Ethernet0/0/3]quit[S2700]interface Ethernet 0/0/4[S2700-Ethernet0/0/4] port link-type access[S2700-Ethernet0/0/4] quit[S2700]vlan 10[S2700-vlan10]port Ethernet 0/0/3[S2700]vlan 20[S2700-vlan20]port Ethernet 0/0/4[S2700-vlan20]quit[S2700] interface eth-trunk 1[S2700-Eth-Trunk1] quit[S2700] interface Ethernet 0/0/1[s2700-Ethernet0/0/1]undo ntdp enable[s2700-Ethernet0/0/1]undo ndp enable[s2700-Ethernet0/0/1] interface Ethernet 0/0/2[s2700-Ethernet0/0/2] undo ntdp enable[s2700-Ethernet0/0/2] undo ndp enable[S2700] interface ethernet 0/0/1[S2700-Ethernet0/0/1] eth-trunk 1[S2700-Ethernet0/0/1] quit[S2700] interface ethernet 0/0/2[S2700-Ethernet0/0/2] eth-trunk 1[S2700-Ethernet0/0/2] quit[S2700] interface eth-trunk 1[S2700-Eth-Trunk1] port link-type trunk[S2700-Eth-Trunk1] port trunk allow-pass vlan 10 20[S2700-Eth-Trunk1] quit交换机B的配置与交换机A一样即可验证方法PC-1和PC-2不能互通，PC-1和PC-3互通，PC-2和PC-4互通；当拔掉交换机A的1或2端口时，PC-1和PC-3、PC-2和PC-4还可以互通。
华为交换机两种端口聚合模式使用实例
2.5 配置举例介绍了两种模式下的典型应用场景举例。
2.5.1 配置手工负载分担模式链路聚合示例2.5.2 配置静态LACP 模式链路聚合示例2.5.1 配置手工负载分担模式链路聚合示例2 LACP 配置组网需求如图2-4 所示，S-switch-A 和S-switch-B 为两台S-switch 设备，它们之间的链路为某城域网骨干传输链路之一，要求S-switch-A 和S-switch-B 之间的链路有较高的可靠性，并在S-switch-A 和S-switch-B 之间实现数据流量的负载分担。
配置思路采用如下的思路配置负载分担链路聚合：1. 创建Eth-Trunk。
2. 加入Eth-Trunk 的成员接口。
说明创建Eth-Trunk 后，缺省的工作模式为手工负载分担模式，所以，缺省情况下，不需要配置其模式为手工负载分担模式。
如果当前模式已经配置为其它模式，可以使用mode 命令更改。
数据准备为完成此配置例，需准备的数据：l 链路聚合组编号。
l Eth-Trunk 的成员接口类型和编号。
配置步骤1. 创建Eth-Trunk# 配置S-switch-A。
<Quidway> system-view[Quidway] sysname S-switch-A[S-switch-A] interface eth-trunk 1[S-switch-A-Eth-Trunk1] quit# 配置S-switch-B。
<Quidway> system-view[Quidway] sysname S-switch-B[S-switch-B] interface eth-trunk 1[S-switch-B-Eth-Trunk1] quit2. 加入Eth-Trunk 的成员接口# 配置S-switch-A。
[S-switch-A] interface Ethernet0/0/1[S-switch-A-Ethernet0/0/1] eth-trunk 1[S-switch-A-Ethernet0/0/1] quit[S-switch-A] interface Ethernet0/0/2[S-switch-A-Ethernet0/0/2] eth-trunk 1[S-switch-A-Ethernet0/0/2] quit[S-switch-A] interface Ethernet0/0/3[S-switch-A-Ethernet0/0/3] eth-trunk 1[S-switch-A-Ethernet0/0/3] quit# 配置S-switch-B。
端口聚合与镜像的配置实例
端⼝聚合与镜像的配置实例华为交换机端⼝镜像配置【3026等交换机镜像】S2008/S2016/S2026/S2403H/S3026等交换机⽀持的都是基于端⼝的镜像，有两种⽅法：⽅法⼀1. 配置镜像（观测）端⼝[SwitchA]monitor-port e0/82. 配置被镜像端⼝[SwitchA]port mirror Ethernet 0/1 to Ethernet 0/2⽅法⼆1. 可以⼀次性定义镜像和被镜像端⼝[SwitchA]port mirror Ethernet 0/1 to Ethernet 0/2 observing-port Ethernet 0/8【8016交换机端⼝镜像配置】1. 假设8016交换机镜像端⼝为E1/0/15，被镜像端⼝为E1/0/0，设置端⼝1/0/15为端⼝镜像的观测端⼝。
[SwitchA] port monitor ethernet 1/0/152. 设置端⼝1/0/0为被镜像端⼝，对其输⼊输出数据都进⾏镜像。
[SwitchA] port mirroring ethernet 1/0/0 both ethernet 1/0/15也可以通过两个不同的端⼝，对输⼊和输出的数据分别镜像1. 设置E1/0/15和E2/0/0为镜像（观测）端⼝[SwitchA] port monitor ethernet 1/0/152. 设置端⼝1/0/0为被镜像端⼝，分别使⽤E1/0/15和E2/0/0对输⼊和输出数据进⾏镜像。
[SwitchA] port mirroring gigabitethernet 1/0/0 ingress ethernet 1/0/15[SwitchA] port mirroring gigabitethernet 1/0/0 egress ethernet 2/0/0『基于流镜像的数据流程』基于流镜像的交换机针对某些流进⾏镜像，每个连接都有两个⽅向的数据流，对于交换机来说这两个数据流是要分开镜像的。
交换机与路由器间的端口聚合设置方法教程
交换机与路由器间的端口聚合设置方法教程交换机的主要功能包括物理编址、网络拓扑结构、错误校验、帧序列以及流控。
交换机还具备了一些新的功能，如对VLAN(虚拟局域网)的支持、对链路汇聚的支持，甚至有的还具有防火墙的功能。
与路由器间的端口聚合是三层端口的綑绑，要求交换机的逻辑通道工作在三层模式下，使用no switchport 关闭二层通道，那么交换机与路由器间的端口聚合设置命令是什么呢?方法步骤switchA#conf tswitchA(config)#int port-channel 5 ;进入逻辑通道5switchA(config-if)#no switchport ;定义为三层接口switchA(config-if)#ip address 10.65.1.1 255.255.0.0 ;设置通道IP地址switchA(config-if)#exitswitchA(config)#int range f0/1 -2 ;进入物理接口switchA(config-if-range)#no ip address ;去掉物理接口IPswitchA(config-if-range)#channel-group 5 mode on ;设通道5手动方式switchA(config-if-range)#no shutdownswitchA(config-if-range)#exitswitchA(config-if)#endswitchA#router#conf trouter(config)#int port-channel 5 ;进入逻辑通道5router(config-if)#ip address 10.65.1.2 255.255.0.0 ;设通道IP 地址router(config-if)#int f0/0 ;进入物理端口router(config-if)#no ip address ;去掉端口IP地址router(config-if)#no shutdown ;激活物理端口router(config-if)#channel-group 5 ;添加到通道5router(config-if)#int f0/1router(config-if)#no ip addressrouter(config-if)#no shutdownrouter(config-if)#channel-group 5router(config-if)#endrouter补充：交换机基本使用方法作为基本核心交换机使用，连接多个有线设备使用：网络结构如下图，基本连接参考上面的【方法/步骤1：基本连接方式】作为网络隔离使用：对于一些功能好的交换机，可以通过模式选择开关选择网络隔离模式，实现网络隔离的作用，可以只允许普通端口和UPlink端口通讯，普通端口之间是相互隔离不可以通讯的除了作为核心交换机(中心交换机)使用，还可以作为扩展交换机(接入交换机)来扩展网络放在路由器上方，扩展网络供应商的网络线路(用于一条线路多个IP的网络)，连接之后不同的路由器用不同的IP连接至公网相关阅读：交换机硬件故障常见问题电源故障：由于外部供电不稳定，或者电源线路老化或者雷击等原因导致电源损坏或者风扇停止，从而不能正常工作。
华为交换机两种端口聚合模式使用实例剖析
2.5 配置举例介绍了两种模式下的典型应用场景举例。
2.5.1 配置手工负载分担模式链路聚合示例2.5.2 配置静态LACP 模式链路聚合示例2.5.1 配置手工负载分担模式链路聚合示例2 LACP 配置组网需求如图2-4 所示，S-switch-A 和S-switch-B 为两台S-switch 设备，它们之间的链路为某城域网骨干传输链路之一，要求S-switch-A 和S-switch-B 之间的链路有较高的可靠性，并在S-switch-A 和S-switch-B 之间实现数据流量的负载分担。
配置思路采用如下的思路配置负载分担链路聚合：1. 创建Eth-Trunk。
2. 加入Eth-Trunk 的成员接口。
说明创建Eth-Trunk 后，缺省的工作模式为手工负载分担模式，所以，缺省情况下，不需要配置其模式为手工负载分担模式。
如果当前模式已经配置为其它模式，可以使用mode 命令更改。
数据准备为完成此配置例，需准备的数据：l 链路聚合组编号。
l Eth-Trunk 的成员接口类型和编号。
配置步骤1. 创建Eth-Trunk# 配置S-switch-A。
<Quidway> system-view[Quidway] sysname S-switch-A[S-switch-A] interface eth-trunk 1[S-switch-A-Eth-Trunk1] quit# 配置S-switch-B。
<Quidway> system-view[Quidway] sysname S-switch-B[S-switch-B] interface eth-trunk 1[S-switch-B-Eth-Trunk1] quit2. 加入Eth-Trunk 的成员接口# 配置S-switch-A。
[S-switch-A] interface Ethernet0/0/1[S-switch-A-Ethernet0/0/1] eth-trunk 1[S-switch-A-Ethernet0/0/1] quit[S-switch-A] interface Ethernet0/0/2[S-switch-A-Ethernet0/0/2] eth-trunk 1[S-switch-A-Ethernet0/0/2] quit[S-switch-A] interface Ethernet0/0/3[S-switch-A-Ethernet0/0/3] eth-trunk 1[S-switch-A-Ethernet0/0/3] quit# 配置S-switch-B。
交换机端口汇聚操作方法
交换机端口汇聚操作方法
交换机端口汇聚操作方法如下：
1. 首先，将需要汇聚的端口设置为Trunk（汇聚）模式。
在交换机的管理界面或命令行界面中，找到对应的端口配置选项，将其设置为Trunk 模式。
Trunk 模式允许传递多个VLAN 的数据。
2. 接下来，选择一个VLAN 作为Trunk 的本地VLAN。
这是你想要在交换机上配置的VLAN，并且可以在Trunk 模式下传递给其他设备。
在交换机的管理界面或命令行界面中，找到VLAN 配置选项，将其设置为本地VLAN。
3. 配置Trunk 端口的允许VLAN。
在交换机的管理界面或命令行界面中，找到Trunk 端口的配置选项，配置允许通过Trunk 端口的VLAN。
可以选择允许所有VLAN 通过，或者限制只允许特定的VLAN 通过。
4. 如果需要，配置VLAN 标记选项。
有些交换机支持VLAN 标记功能，即将传递的数据进行标记以区分不同的VLAN。
在交换机的管理界面或命令行界面中，找到VLAN 标记配置选项，并根据需要进行配置。
5. 最后，保存并应用配置。
在交换机的管理界面或命令行界面中，找到保存配置的选项，并将配置应用到交换机上。
确认配置成功应用后，Trunk 端口即可开始汇聚工作，传递多个VLAN 的数据。
请注意，不同品牌和型号的交换机可能具有不同的配置方法和选项，以上是一般的操作步骤，具体操作需参考交换机的用户手册或官方文档。
华为交换机端口汇聚的配置
交换机端口汇聚的配置一、实验目的通过对交换机端口汇聚的配置，了解交换机端口的一些基本配置信息，并掌握相关的重要命令，利用交换机Console口命令对交换机进行配置，明白端口汇聚的作用。
二、实验内容1、修改交换机主机名2、修改交换机端口地址与属性3、配置交换机端口的静态MAC 地址表4、实现交换机的端口汇聚三、网络实验图PC机四、实验步骤（1）、按拓扑图连线连线：按拓扑图将Switch1的E1/0/1与Switch2的E0/1相连，Switch1的E1/0/2与Switch2的E0/2相连，PC机COM口与Switch1的Console口相连，网线与E0/24相连。
（2）、设置Switch1的E1/0/1和E1/0/2端口<Quidway>sysSystem View: return to User View with Ctrl+Z. [Quidway]sysname switch1[switch1]interface ethernet 1/0/1[switch1-Ethernet0/1]speed 100[switch1-Ethernet0/1]duplex full[switch1-Ethernet0/1]int e1/0/2[switch1-Ethernet0/2]speed 100[switch1-Ethernet0/2]duplex full[switch1-Ethernet0/2]quit（3）、设置Switch2的E0/1和E0/2端口<Quidway>sysSystem View: return to User View with Ctrl+Z. [Quidway]sysname switch2[switch2]interface ethernet 0/1[switch2-Ethernet0/1]speed 100[switch2-Ethernet0/1]duplex full[switch2-Ethernet0/1]int e0/2[switch2-Ethernet0/2]speed 100[switch2-Ethernet0/2]duplex full[switch2-Ethernet0/2]quit（4）、汇聚交换机的E0/1和E0/2端口交换机Switch1上端口汇聚[switch1-Ethernet1/0/2]quit[switch1]link-aggregation group 1 mode static[switch1]interface e1/0/1[switch1-Ethernet1/0/1]port link-aggregationgroup 1[switch1-Ethernet1/0/1]interface e1/0/2[switch1-Ethernet1/0/2]port link-aggregationgroup 1交换机Switch2上端口汇聚[switch2]link-aggregation e0/1 to e0/2 both（5）、配置交换机1的VLAN1地址[switch1]int vlan-interface 1[switch1-Vlan-interface1]%Apr 2 00:01:27:508 2000 switch1 L2INF/5/VLANIFLINK STATUS CHANGE:- 1 - Vlan-interface1: is UP[switch1-Vlan-interface1]ip address192.168.1.1 255.255.255.0[switch1-Vlan-interface1]%Apr 2 00:01:41:967 2000 switch1IFNET/5/UPDOWN:- 1 -Line protocol on the interface Vlan-interface1 is UP[switch1-Vlan-interface1]quit[switch1]disp int vlan 1Vlan-interface1 current state :UP Line protocol current state :UP IP Sending Frames' Format is PKTFMT_ETHNT_2,Hardware address is 000f-e220-938b Internet Address is 19Description : HUAWEI, Quidway Series,Vlan-interface1 Interface The Maximum Transmit Unit is 1500（6）、配置交换机2的VLAN1地址[switch2]interface vlan-interface 1[switch2-Vlan-interface1]ip address192.168.1.2 255.255.0[switch2-Vlan-interface1]quit[switch2]disp interface vlan 1Vlan-interface1 current state :UPDLine protocol current state :UP[switch2-Ethernet1/0/2]IP Sending Frames' Format is PKTFMT_ETHNT_2,Hardware address is 000f-e220-938bNGE:- 1-8:01:04 2000 switch2 ARP/4/DUPIFIP:Duplicateaddress 192.168.1.2 on VLInternet Address is 192.168.1.2/24 Primary227634, ifAdminStatus is 1, ifOperStatuN1,Description : HUAWEI, Quidway Series,Vlan-interface1 Interface-Vlan-interfas is 2%Apr 1 23:57:54:1000 2000 switch2The Maximum Transmit Unit is 1500（7）、测试汇聚结果[switch1]ping 192.168.1.2PING 192.168.1.2: 56 data bytes, press CTRL_Cto break Reply from 192.168.1.2: bytes=56 Sequence=1ttl=254 time=27 ms Reply from 192.168.1.2: bytes=56 Sequence=2ttl=254 time=7 ms Reply from 192.168.1.2: bytes=56 Sequence=3ttl=254 time=7 msReply from 192.168.1.2: bytes=56 Sequence=4ttl=254 time=20 ms Reply from 192.168.1.2: bytes=56 Sequence=5ttl=254 time=14 ms--- 192.168.1.2 ping statistics --- 5 packet(s) transmitted 5 packet(s) received0.00% packet lossround-trip min/avg/max = 7/15/27 ms（8）、验证端口汇聚[switch1]display mac-addressMAC ADDR VLAN ID STATE PORT INDEX AGING TIME(s)000f-e21a-ec6f 1 Learned Ethernet1/0/1 AGING0016-ec0b-d89b 1 Learned Ethernet1/0/1 AGING00e0-4c90-3da5 1 Learned Ethernet1/0/24 AGING--- 2 mac address(es) found --- [switch1]int e1/0/1[switch1-Ethernet1/0/1]shutdown[switch1-Ethernet1/0/1]#Apr 2 00:07:49:321 2000 switch1 L2INF/2/PORTLINK STATUS CHANGE:- 1 - Trap 1.3.6.1.6.3.1.1.5.3: portIndex is 4227626, ifAdminStatus is 2, ifOperStatu s is 2#Apr 2 00:07:49:514 2000 switch1LAGG/2/AggPortInactive:- 1 -Trap 1.3.6.1.4.1.2 011.5.25.25.2.2: TrapIndex 31465473 AggregationGroup 1: port member Ethernet1/0 /1 is INACTIVE!#Apr 2 00:07:49:731 2000 switch1LAGG/2/AggPortRecoverActive:- 1 -Trap 1.3.6.1.4.1.2011.5.25.25.2.2: TrapIndex 31465474A t1/0/2 is now ACTIVE!%Apr 2 00:07:49:947 2000 switch1 L2INF/5/PORTLINK STATUS CHANGE:- 1 -Ethernet1/0/1: is DOWN[switch1-Ethernet1/0/1]quit[switch1]ping 192.168.1.2PING 192.168.1.2: 56 data bytes, press CTRL_C to breakReply from 192.168.1.2: bytes=56 Sequence=1 ttl=254 time=9 msReply from 192.168.1.2: bytes=56 Sequence=2 ttl=254 time=13 msReply from 192.168.1.2: bytes=56 Sequence=3 ttl=254 time=19 msReply from 192.168.1.2: bytes=56 Sequence=4 ttl=254 time=8 msReply from 192.168.1.2: bytes=56 Sequence=5 ttl=254 time=10 ms--- 192.168.1.2 ping statistics ---5 packet(s) transmitted5 packet(s) received0.00% packet lossround-trip min/avg/max = 8/11/19 ms[switch1]disp mac-addressMAC ADDR VLAN ID STATE PORT INDEX AGING TIME(s)000f-e21a-ec6f 1 Learned Ethernet1/0/2 AGING0016-ec0b-d89b 1 Learned Ethernet1/0/2 AGING00e0-4c90-3da5 1 Learned Ethernet1/0/24 AGING--- 3 mac address(es) found ---五、实验小结由显示的MAC地址看出，此时MAC地址000f-e21a-ec6f、0016-ec0b-d89b都在E0/2端口所连接的网段上。
华为交换机动态链路聚合命令
华为交换机动态链路聚合命令华为交换机动态链路聚合命令一、动态链路聚合简介动态链路聚合（Dynamic Link Aggregation，DLA）是一种将多个物理链路绑定成一个逻辑链路的技术。
通过将多个物理链路绑定成一个逻辑链路，可以提高网络带宽、提高网络可靠性和实现负载均衡等功能。
在华为交换机中，动态链路聚合可以通过LACP协议实现。
LACP协议是一种标准化的协议，可以实现交换机之间的动态链路聚合。
二、配置动态链路聚合命令1. 创建Link Aggregation Group（LAG）在华为交换机中创建Link Aggregation Group需要使用以下命令：[Switch] interface gigabitethernet 0/0/1[Switch-GigabitEthernet0/0/1] port link-aggregation group 1[Switch-GigabitEthernet0/0/1] quit其中，gigabitethernet 0/0/1表示需要绑定的物理接口，group 1表示创建的LAG编号。
2. 配置LAG属性创建好LAG后，还需要对LAG进行属性配置。
以下是常用的LAG属性配置命令：[Switch] interface Eth-Trunk 1[Switch-Eth-Trunk1] mode lacp-static[Switch-Eth-Trunk1] lacp priority 32768[Switch-Eth-Trunk1] quit其中，mode lacp-static表示LAG使用静态LACP模式，lacp priority 32768表示LAG的优先级为32768。
3. 配置物理接口将物理接口绑定到LAG上需要使用以下命令：[Switch] interface gigabitethernet 0/0/2[Switch-GigabitEthernet0/0/2] quit4. 查看LAG状态查看创建好的LAG状态需要使用以下命令：[Switch] display link-aggregation summary其中，可以查看到LAG的编号、状态、绑定的物理接口等信息。
华为交换机链路聚合配置
拓朴图如上：要求 1 交换机Ａ的名字改成 SW１交换机B的名字改成SW22 SW1和SW2的E0/1和E0/2 做端口聚合3 Sw1的E0/7属于vlan2 , E0/8属于vlan34 SW2上面的E0/7和E0/8属于vlan2命令：一：PC机的配置（PC模拟的是linux系统）在PCA上面配置ipfconfig eth0 192.168.2.1 netmask 255.255.255.0在PCB上面配置ipIfconfig eth0 192.168.3.1 netmask 255.255.255.0在PCC上面配置ipIfconfig eth0 192.168.2.2 netmask 255.255.255.0在PCD上面配置ipIfconfig eth0 192.168.2.3 netmask 255.255.255.0二：在交换机A上面的配置Sysview ----------------------进入配置界面Sysname SW1-------------------------更改交换机名为SW1Super password cisco --------------------------配置特权命令Vlan 2 --------------------------创建vlan2Port e0/7 ------------------------------------------把E0/7加入vlan2 Quit -----------------------------------退出vlan2Vlan 3 ----------------------------------------------创建vlan3Port e0/8 ------------------------------------------把e0/8加入vlan3 QuitInt e0/1 --------------------------------------进入0/1接口Speed 100 ---------------------------------------设置速率Duplex full ------------------------------------设置双工Port link-type trunk --------------------------------把端口设置成trunk Port trunk permit vlan all --------------------------设置允许通过此trunk的vlanQuitInt e0/2Speed 100Duplex fullPort link-type trunkPort trunk permit vlan allQuitLink-aggregation e0/1 to e0/2 both ----------------------把e0/1和e0/2聚合在交换机B上做的配置Sysview ----------------------进入配置界面Sysname SW2-------------------------更改交换机名为SW2Super password cisco --------------------------配置特权命令Vlan 2 --------------------------创建vlan2Port e0/7 ------------------------------------------把E0/7加入vlan2Port e0/8 ------------------------------------------把e0/8加入vlan2QuitInt e0/1 --------------------------------------进入0/1接口Speed 100 ---------------------------------------设置速率Duplex full ------------------------------------设置双工Port link-type trunk --------------------------------把端口设置成trunk Port trunk permit vlan all --------------------------设置允许通过此trunk的vlanQuitInt e0/2Speed 100Duplex fullPort link-type trunkPort trunk permit vlan allQuitLink-aggregation e0/1 to e0/2 both ----------------------把e0/1和e0/2聚合总结：第一次配置时。
华为S3500系列交换端口操作(端口聚合)
i
Quidway S3552&S3528 系列以太网交换机 操作手册 端口
目录
3.3 端口隔离配置举例 .............................................................................................................. 3-3
设备
端口和扩展模块
S3552G
48 个固定的 10/100Base-T 以太网端口 4 个 GBIC 接口，用户可根据自己的需要选择 GBIC 千兆模块
S3528G
24 个固定的 10/100Base-T 以太网端口 4 个 GBIC 接口，用户可根据自己的需要选择 GBIC 千兆模块
S3552P
48 个固定的 10/100Base-T 以太网端口 4 个 SFP 接口，用户可根据自己的需要选择 SFP 千兆模块
Quidway S3552&S3528 系列以太网交换机 操作手册 端口
目录Leabharlann 目录第 1 章 以太网端口配置...........................................................................................................1-1 1.1 以太网端口简介.................................................................................................................. 1-1 1.1.1 以太网端口的类型与数量......................................................................................... 1-1 1.1.2 以太网端口的链路类型 ............................................................................................ 1-1 1.1.3 配置以太网端口的缺省 VLAN ID ............................................................................. 1-2 1.1.4 将当前端口加入指定 VLAN...................................................................................... 1-3 1.2 以太网端口配置.................................................................................................................. 1-4 1.2.1 以太网端口的基本配置 ............................................................................................ 1-4 1.2.2 配置端口的流量控制................................................................................................ 1-5 1.2.3 限制端口广播流量.................................................................................................... 1-5 1.2.4 配置 Access 端口的相关属性................................................................................... 1-6 1.2.5 配置 Hybrid 端口的相关属性.................................................................................... 1-6 1.2.6 配置 Trunk 端口的相关属性 ..................................................................................... 1-7 1.2.7 端口配置拷贝特性.................................................................................................... 1-7 1.2.8 设置以太网端口环回监测功能 ................................................................................. 1-8 1.2.9 设置端口统计信息的时间间隔 ................................................................................. 1-9 1.2.10 配置端口流量阈值 ............................................................................................... 1-10 1.2.11 配置以太网端口进行环回测试 ............................................................................. 1-10 1.2.12 开启系统对连接电缆的检测功能.......................................................................... 1-11 1.2.13 配置端口发送 Up/Down 状态报告的延迟时间...................................................... 1-11 1.3 以太网端口显示和调试..................................................................................................... 1-12 1.4 以太网端口配置举例 ........................................................................................................ 1-12 1.5 以太网端口排错................................................................................................................ 1-13
配置交换机端口聚合(思科、华为、锐捷)之令狐文艳创作
配置交换机端口聚合（思科、华为、锐捷）令狐文艳2008-08-18 16:27思科命令行配置：CLI:SW#conf tSW(config)#interface range f1/1 -2SW(config-if)#channel-group 1 mode desirable/onSW(config-if)#swithportSW(config-if)#switchport mode trunkSW(config-if)#switchport trunk encap dot1q可以通过 interface port-channel 1 进入端口通道华为端口聚合配置：华为交换机的端口聚合可以通过以下命令来实现：S3250(config)#link-aggregation port_num1 to port_num2 {ingress | ingress-egress}其中port_num1是起始端口号，port_num2是终止端口号。
ingress/ingress-egress这个参数选项一般选为ingress-egress。
在做端口聚合的时候请注意以下几点：1、每台华为交换机只支持1个聚合组2、每个聚合组最多只能聚合4个端口。
3、参加聚合的端口号必须连续。
对于聚合端口的监控可以通过以下命令来实现：S3026(config)#show link-aggregation [master_port_num]其中master_port_num是参加聚合的端口中端口号最小的那个端口。
通过这条命令可以显示聚合组中包括哪些端口等一些与端口聚合相关的参数。
锐捷端口聚合配置：Switch#configure terminalSwitch(config)#interface range fastethernet 1/1-2Switch(config-if-range)#port-group 5Switch(config-if-range)#switchport mode trunk你可以在全局配置模式下使用命令#interface aggregateport n(n为AP号) 来直接创建一个AP(如果AP n不存在)。
端口聚合试验
端口聚合也叫做以太通道（ethernet channel），主要用于交换机之间连接。
由于两个交换机之间有多条冗余链路的时候，STP会将其中的几条链路关闭，只保留一条，这样可以避免二层的环路产生。
但是，失去了路径冗余的优点，因为STP的链路切换会很慢，在50s左右。
使用以太通道的话，交换机会把一组物理端口联合起来，做为一个逻辑的通道，也就是channel－group，这样交换机会认为这个逻辑通道为一个端口。
这样有几个优点: 1. 带宽增加，带宽相当于组成组的端口的带宽总和。
2. 增加冗余，只要组内不是所有的端口都down掉，两个交换机之间仍然可以继续通信。
3. 负载均衡，可以在组内的端口上配置，使流量可以在这些端口上自动进行负载均衡。
在用的时候要注意：端口要在一个vlan里面，两边的全双工模式要一样，还有就是作用的端口个数不能是3和6，而且不能超过8个，比如：2，4，8。
网络拓扑如下：华为交换机上配置端口聚合的命令是：link-aggregation ethernet0/1 to ethernet0/2 both文档收集自网络，仅用于个人学习试验一：在switch2 上将fa0/12和fa0/16口用网线连接，如果此时，switch2上没有打开stp，则switch2上存在环路，如果此时switch1上loop-deteaction打开，则switch1上有如下告警信息：文档收集自网络，仅用于个人学习%Jan 1 23:13:03 2002 test-switch1 DRV/5/LOOP BACK:Slot=1;文档收集自网络，仅用于个人学习Loopback does exist on port 24, please check it如果在swicth1上将stp打开，则0/12口forwarding ，0/16口discarding，swicth1将环路消除。
文档收集自网络，仅用于个人学习[test-switch2]display stp interface Ethernet 0/12Protocol mode: IEEE RSTPThe bridge ID (Pri.MAC): 32768.00e0-fc23-79faThe bridge times: Hello Time 2 sec, Max Age 20 sec, Forward Delay 15 secRoot bridge ID(Pri.MAC): 32768.00e0-fc23-34a9Root path cost: 180Bridge bpdu-protection: disabledTimeout factor: 3Port 12 (Ethernet0/12) of bridge is ForwardingPort spanning tree protocol: enabledPort role: DesignatedPortPort path cost: 200Port priority: 128Designated bridge ID(Pri.MAC): 32768.00e0-fc23-79faThe Port is a non-edged portConnected to a point-to-point LAN segmentMaximum transmission limit is 3 Packets / hello timeTimes: Hello Time 2 sec, Max Age 20 secForward Delay 15 sec, Message Age 1BPDU sent: 137TCN: 0, RST: 137, Config BPDU: 0BPDU received: 12TCN: 0, RST: 12, Config BPDU: 0[test-switch2]display stp interface Ethernet 0/16Protocol mode: IEEE RSTPThe bridge ID (Pri.MAC): 32768.00e0-fc23-79faThe bridge times: Hello Time 2 sec, Max Age 20 sec, Forward Delay 15 secRoot bridge ID(Pri.MAC): 32768.00e0-fc23-34a9Root path cost: 180Bridge bpdu-protection: disabledTimeout factor: 3Port 16 (Ethernet0/16) of bridge is DiscardingPort spanning tree protocol: enabledPort role: BackupPortPort path cost: 200Port priority: 128Designated bridge ID(Pri.MAC): 32768.00e0-fc23-79faThe Port is a non-edged portConnected to a point-to-point LAN segmentMaximum transmission limit is 3 Packets / hello timeTimes: Hello Time 2 sec, Max Age 20 secForward Delay 15 sec, Message Age 1BPDU sent: 3TCN: 0, RST: 3, Config BPDU: 0BPDU received: 149TCN: 0, RST: 149, Config BPDU: 0再次证实了loop-deteaction是针对下联端口环路的检测，而stp是针对网络拓扑环路的检测。
华为交换机链路聚合命令
华为交换机链路聚合命令一、华为交换机链路聚合概述链路聚合（Link Aggregation，LAG）是指将多个物理端口绑定成一个逻辑端口，从而提高带宽和可靠性。
华为交换机支持静态链路聚合和动态链路聚合两种方式。
静态链路聚合需要手动配置，适用于网络拓扑结构比较简单的场景；动态链路聚合则由协议自动完成，适用于网络拓扑结构比较复杂的场景。
二、华为交换机静态链路聚合命令1. 创建静态链路聚合组创建静态链路聚合组需要指定组号和模式（标准模式或LACP模式），示例命令如下：[huawei] interface Eth-Trunk 1[huawei-Eth-Trunk1] mode lacp2. 添加物理接口到静态链路聚合组添加物理接口到静态链路聚合组需要指定组号和物理接口编号，示例命令如下：[huawei] interface GigabitEthernet 0/0/1[huawei-GigabitEthernet0/0/1] eth-trunk 13. 配置静态链路聚合组的基本属性配置静态链路聚合组的基本属性包括：最大帧长、端口优先级、链路聚合组的描述等，示例命令如下：[huawei] interface Eth-Trunk 1[huawei-Eth-Trunk1] description trunk-group-1[huawei-Eth-Trunk1] port link-type trunk[huawei-Eth-Trunk1] port max-frame-length 9216[huawei-Eth-Trunk1] port priority 644. 配置静态链路聚合组的负载均衡方式配置静态链路聚合组的负载均衡方式包括：源MAC地址、目的MAC 地址、源IP地址、目的IP地址等，示例命令如下：[huawei] interface Eth-Trunk 1[huawei-Eth-Trunk1] load-balance dst-ip5. 查看静态链路聚合组信息查看静态链路聚合组信息可以使用display interface eth-trunk命令，示例如下：[huawei] display interface eth-trunk 1Eth-Trunk1 current state : UPLine protocol current state : UPDescription: trunk-group-1Route Port,The Maximum Transmit Unit is 9216, Hold timer is10(sec)Internet Address is not setLink layer protocol is IEEE 802.3adLoad sharing method: destination IP address-based(Hash) Member port:GigabitEthernet0/0/1 GigabitEthernet0/0/2 GigabitEthernet0/0/3三、华为交换机动态链路聚合命令动态链路聚合需要使用LACP协议，在华为交换机上的配置命令如下：1. 开启LACP协议开启LACP协议需要在接口上配置，示例命令如下：[huawei] interface GigabitEthernet 0/0/1[huawei-GigabitEthernet0/0/1] lacp enable2. 配置LACP协议的基本属性配置LACP协议的基本属性包括：端口优先级、系统优先级等，示例命令如下：[huawei] interface GigabitEthernet 0/0/1[huawei-GigabitEthernet0/0/1] lacp priority 1003. 查看动态链路聚合信息查看动态链路聚合信息可以使用display lacp命令，示例如下：[huawei] display lacpGlobal LACPDUs: Sent 22, Received 19Local System ID: 32768-00e0-fc00-0001System Priority: 32768Aggregation Mode: Link Aggregation Control Protocol (LACP) Actor Information:Actor System ID:32768-00e0-fc00-0001Actor Key:32769Actor Port Priority:32Actor Port Number:5Partner Information:Partner System ID:32768-0018-ba00-0002Partner Key:32769Partner Port Priority:255Partner Port Number:3四、华为交换机链路聚合常见问题及解决方法1. 静态链路聚合组无法建立可能原因：组号或模式设置错误；物理接口未添加到组中。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2.5 配置举例介绍了两种模式下的典型应用场景举例。
2.5.1 配置手工负载分担模式链路聚合示例2.5.2 配置静态LACP 模式链路聚合示例2.5.1 配置手工负载分担模式链路聚合示例2 LACP 配置组网需求如图2-4 所示，S-switch-A 和S-switch-B 为两台S-switch 设备，它们之间的链路为某城域网骨干传输链路之一，要求S-switch-A 和S-switch-B 之间的链路有较高的可靠性，并在S-switch-A 和S-switch-B 之间实现数据流量的负载分担。
配置思路采用如下的思路配置负载分担链路聚合：1. 创建Eth-Trunk。
2. 加入Eth-Trunk 的成员接口。
说明创建Eth-Trunk 后，缺省的工作模式为手工负载分担模式，所以，缺省情况下，不需要配置其模式为手工负载分担模式。
如果当前模式已经配置为其它模式，可以使用mode 命令更改。
数据准备为完成此配置例，需准备的数据：l 链路聚合组编号。
l Eth-Trunk 的成员接口类型和编号。
配置步骤1. 创建Eth-Trunk# 配置S-switch-A。
<Quidway> system-view[Quidway] sysname S-switch-A[S-switch-A] interface eth-trunk 1[S-switch-A-Eth-Trunk1] quit# 配置S-switch-B。
<Quidway> system-view[Quidway] sysname S-switch-B[S-switch-B] interface eth-trunk 1[S-switch-B-Eth-Trunk1] quit2. 加入Eth-Trunk 的成员接口# 配置S-switch-A。
[S-switch-A] interface Ethernet0/0/1[S-switch-A-Ethernet0/0/1] eth-trunk 1[S-switch-A-Ethernet0/0/1] quit[S-switch-A] interface Ethernet0/0/2[S-switch-A-Ethernet0/0/2] eth-trunk 1[S-switch-A-Ethernet0/0/2] quit[S-switch-A] interface Ethernet0/0/3[S-switch-A-Ethernet0/0/3] eth-trunk 1[S-switch-A-Ethernet0/0/3] quit# 配置S-switch-B。
[S-switch-B-] interface Ethernet0/0/1[S-switch-B-Ethernet0/0/1] eth-trunk 1[S-switch-B-Ethernet0/0/1] quit[S-switch-B] interface Ethernet0/0/2[S-switch-B-Ethernet0/0/2] eth-trunk 1[S-switch-B-Ethernet0/0/2] quit[S-switch-B] interface Ethernet0/0/3[S-switch-B-Ethernet0/0/3] eth-trunk 1[S-switch-B-Ethernet0/0/3] quit3. 验证配置结果在任意视图下执行display trunkmembership 命令，检查Eth-Trunk 1 是否创建成功，及成员接口是否正确加入，以S-switch-A 为例。
[S-switch-A] display trunkmembership eth-trunk 1Trunk ID: 1used status: VALIDTYPE: ethernetWorking Mode : NormalWorking State: NormalNumber Of Ports in Trunk = 3Number Of UP Ports in Trunk = 3operate status: upInterface Ethernet0/0/1, valid, selected, operate up, weight=1,standby interface NULLInterface Ethernet0/0/2, valid, selected, operate up, weight=1,standby interface NULLInterface Ethernet0/0/3, valid, selected, operate up, weight=1,standby interface NULL配置文件l S-switch-A 的配置文件#sysname S-switch-A#interface Eth-Trunk1#interface Ethernet0/0/1eth-trunk 1#interface Ethernet0/0/2eth-trunk 1#interface Ethernet0/0/3eth-trunk 1#returnl S-switch-B 的配置文件#sysname S-switch-B#interface Eth-Trunk1#interface Ethernet0/0/1eth-trunk 1#2 LACP 配置Quidway S3300 系列以太网交换机配置指南-以太网2-16 华为所有和机密版权所有©华为技术有限公司文档版本03 (2009-09-21)interface Ethernet0/0/2eth-trunk 1#interface Ethernet0/0/3eth-trunk 1#return2.5.2 配置静态LACP 模式链路聚合示例组网需求如图2-5 所示，在两台S-switch 设备上配置静态LACP 模式链路聚合组，提高两设备之间的带宽与可靠性，具体要求如下：l M 条活动链路具有负载分担的能力。
l 两设备间的链路具有N 条冗余备份链路，当活动链路出现故障链路时，备份链路替代故障链路，保持数据传输的可靠性。
配置思路采用如下的思路配置静态LACP 模式链路聚合：1. 在S-switch 设备上创建Eth-Trunk，配置Eth-Trunk 为静态LACP 模式。
2. 将成员接口加入Eth-Trunk。
3. 配置接口Eth-Trunk 处理BPDU 报文。
4. 配置系统优先级确定主动端。
5. 配置活动接口上限阈值。
6. 配置接口优先级确定活动链路。
数据准备为完成此配置例，需准备如下的数据：l 两端S-switch 设备链路聚合组编号。
l S-switch-A 系统优先级。
l 活动接口上限阈值。
l 活动接口LACP 优先级。
配置步骤1. 创建编号为1 的Eth-Trunk，配置它的工作模式为静态LACP 模式# 配置S-switch-A。
<Quidway> system-view[Quidway] sysname S-switch-A[S-switch-A] interface eth-trunk 1[S-switch-A-Eth-Trunk1] mode lacp-static[S-switch-A-Eth-Trunk1] quit# 配置S-switch-B。
<Quidway> system-view[Quidway] sysname S-switch-B[S-switch-B] interface eth-trunk 1[S-switch-B-Eth-Trunk1] mode lacp-static[S-switch-B-Eth-Trunk1] quit2. 将成员接口加入Eth-Trunk# 配置S-switch-A。
[S-switch-A] interface ethernet 0/0/1[S-switch-A-Ethernet0/0/1] eth-trunk 1[S-switch-A-Ethernet0/0/1] quit[S-switch-A] interface ethernet 0/0/2[S-switch-A-Ethernet0/0/2] eth-trunk 1[S-switch-A-Ethernet0/0/2] quit[S-switch-A] interface ethernet 0/0/3[S-switch-A-Ethernet0/0/3] eth-trunk 1[S-switch-A-Ethernet0/0/3] quit# 配置S-switch-B。
[S-switch-B] interface ethernet 0/0/1[S-switch-B-Ethernet0/0/1] eth-trunk 1[S-switch-B-Ethernet0/0/1] quit[S-switch-B] interface ethernet 0/0/2[S-switch-B-Ethernet0/0/2] eth-trunk 1[S-switch-B-Ethernet0/0/2] quit[S-switch-B] interface ethernet 0/0/3[S-switch-B-Ethernet0/0/3] eth-trunk 1[S-switch-B-Ethernet0/0/3] quit3. 配置接口Eth-Trunk 处理BPDU 报文# 配置S-switch-A。
[S-switch-A] interface eth-trunk 1[S-switch-A-Eth-Trunk1] bpdu enable[S-switch-A-Eth-Trunk1] quit# 配置S-switch-B[S-switch-B] interface eth-trunk 1[S-switch-B-Eth-Trunk1] bpdu enable[S-switch-B-Eth-Trunk1] quit4. 在S-switch-A 上配置系统优先级为100，使其成为LACP 主动端[S-switch-A] lacp priority 1005. 在S-switch-A 上配置活动接口上限阈值M 为2[S-switch-A] interface eth-trunk 1[S-switch-A-Eth-Trunk1] max bandwidth-affected-linknumber 2[S-switch-A-Eth-Trunk1] quit2 LACP 配置说明由于S-switch-A 为主动端，所以S-switch-B 不需要配置活动接口上限阈值，步骤6 中配置接口优先级同样只需要在主动端S-switch-A 上配置即可。
