6种最常用恒流源电路的分析与比较

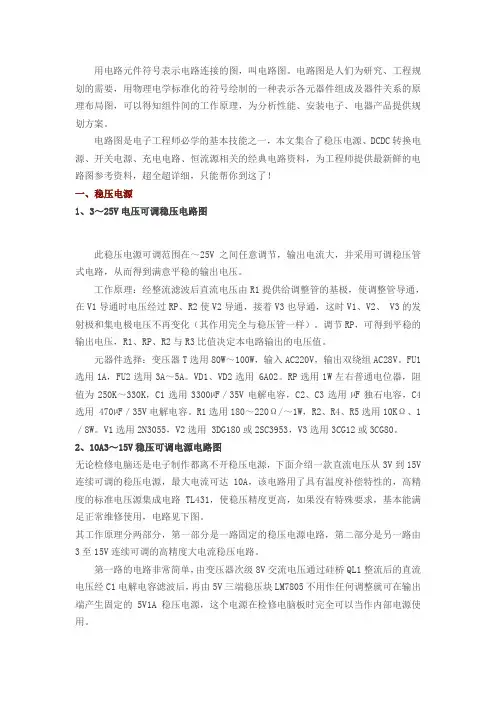

电源电路图详解
用电路元件符号表示电路连接的图，叫电路图。
电路图是人们为研究、工程规划的需要，用物理电学标准化的符号绘制的一种表示各元器件组成及器件关系的原理布局图，可以得知组件间的工作原理，为分析性能、安装电子、电器产品提供规划方案。
电路图是电子工程师必学的基本技能之一，本文集合了稳压电源、DCDC转换电源、开关电源、充电电路、恒流源相关的经典电路资料，为工程师提供最新鲜的电路图参考资料，超全超详细，只能帮你到这了！一、稳压电源1、3～25V电压可调稳压电路图此稳压电源可调范围在～25V之间任意调节，输出电流大，并采用可调稳压管式电路，从而得到满意平稳的输出电压。
工作原理：经整流滤波后直流电压由R1提供给调整管的基极，使调整管导通，在V1导通时电压经过RP、R2使V2导通，接着V3也导通，这时V1、V2、 V3的发射极和集电极电压不再变化（其作用完全与稳压管一样）。
调节RP，可得到平稳的输出电压，R1、RP、R2与R3比值决定本电路输出的电压值。
元器件选择：变压器T选用80W～100W，输入AC220V，输出双绕组AC28V。
FU1选用1A，FU2选用3A～5A。
VD1、VD2选用 6A02。
RP选用1W左右普通电位器，阻值为250K～330K，C1选用3300µF／35V电解电容，C2、C3选用µF独石电容，C4选用470µF／35V电解电容。
R1选用180～220Ω/～1W，R2、R4、R5选用10KΩ、1／8W。
V1选用2N3055，V2选用 3DG180或2SC3953，V3选用3CG12或3CG80。
2、10A3～15V稳压可调电源电路图无论检修电脑还是电子制作都离不开稳压电源，下面介绍一款直流电压从3V到15V 连续可调的稳压电源，最大电流可达10A，该电路用了具有温度补偿特性的，高精度的标准电压源集成电路TL431，使稳压精度更高，如果没有特殊要求，基本能满足正常维修使用，电路见下图。
直流恒流源电路的原理
直流恒流源电路的原理《直流恒流源电路的原理》1. 引言嘿，你有没有想过，那些需要稳定电流的设备，比如LED灯，是怎么确保电流一直稳定不变的呢？今天呀，咱们就来扒一扒直流恒流源电路的原理，从基础概念到实际应用，从常见问题到未来发展，全方位地把这个原理搞个明明白白。
这篇文章呢，就像是一场探索之旅，我们会先了解它的基础理论，再看看它是怎么工作的，还会讲讲它在生活和高端技术中的应用，以及大家可能会有的一些误解，最后再给大家补充点有趣的相关知识，一起展望下未来。
2. 核心原理2.1基本概念与理论背景直流恒流源电路，说白了，就是一个能输出恒定电流的电路。
这背后的理论基础就和欧姆定律有关啦。
欧姆定律大家应该都有点印象吧，就是I = V / R（电流等于电压除以电阻）。
在直流电路里，要想让电流恒定，那就得在电压或者电阻上做文章。
直流恒流源电路的发展历程也是挺有趣的，早期人们为了给一些对电流要求比较稳定的设备供电，就开始琢磨怎么做出这种恒流的电路，慢慢地经过不断改进和技术发展，就有了现在各种各样的直流恒流源电路。
它的核心概念呢，就是不管负载怎么变化，电路输出的电流始终保持不变。
比如说，就像一个水龙头，不管你接水的桶大小（类比负载）怎么变，水的流量（类比电流）总是固定不变的。
2.2运行机制与过程分析那它是怎么做到这一点的呢？这里面就涉及到几个关键的部分。
首先有一个基准电压源，这个就像是一个标准的高度标杆。
然后有一个电流检测电阻，它的作用就像是一个小侦察兵，时刻检测着电路中的电流大小。
还有一个放大器，这个放大器就像是一个大力士，当检测到的电流和基准电压源设定的电流有偏差的时候，放大器就会放大这个偏差信号。
举个例子吧，假如基准电压源设定的电流是1A，检测电阻发现电流变成了0.9A，这个偏差信号就被放大器放大。
然后呢，这个放大后的信号会去调整电路中的一个调整管，这个调整管就像是一个阀门。
如果电流小了，调整管就会让更多的电流通过，就像把阀门开大一点；如果电流大了，调整管就会减少电流通过，就像把阀门关小一点。

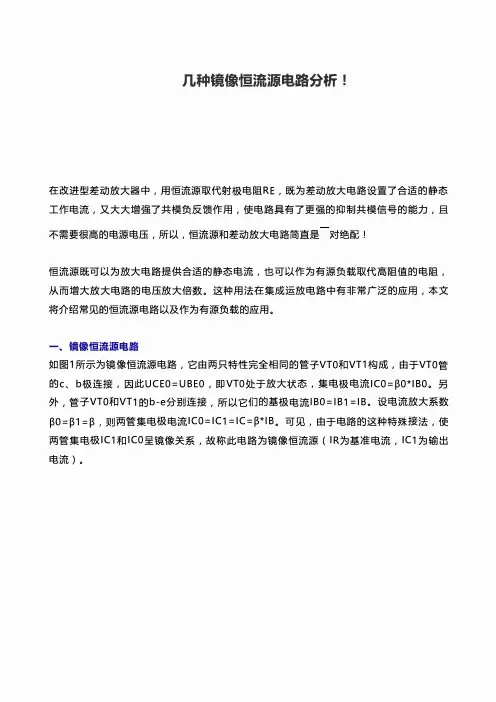

几种镜像恒流源电路分析!
在改进型差动放大器中，用恒流源取代射极电阻RE, 既为差动放大电路设置了合适的静态 工作电流，又大大增强了共模负反馈作用，使电路具有了更强的抑制共模信号的能力，且
一
不需要很高的电源电压，所以，恒流源和差动放大电路简直是 对绝配！
恒流源既可以为放大电路提供合适的静态电流，也可以作为有源负载取代高阻值的电阻， 从而增大放大电路的电压放大倍数。 这种用法在集成运放电路中有非常广泛的应用，本文 将介绍常见的恒流源电路以及作为有源负载的应用。
广播百科001 — 100期 广播百科101 — 200期 广电术语词旷（ 一 ） 广电术语词汇（二）
来源：电子工程专辑
集成运放是 一 个多级放大电路，因而需要多路恒流源电路分别给各级提供合适的静态电 流。 可以利用 一个基准电流去获得多个不同的输出电流，以适应各级的需要。
图 4所示电路是在比例恒流源基础上得到的多路恒流源电路，IR为基准电流，IC1 、 IC2和 IC3为三路输出电流。 由千各管的b-e间电压 UBE数值大致相等，因此可得近似关系
一、 镜像恒流源电路 如圉 1所示为镜像恒流源电路，它由两只特性完全相同的管子VTO和VT1构成，由于VTO管 的c、 b极连接，因此UCEO=UBEO, 即 VTO处于放大状态，集电极电流ICO=�O*IBO。 另 外，管子VTO和VT1的b-e 分别连接，所以它们的基极电流1B0=1B1=1B。 设电流放大系数 �0= 阳=�'则两管集电极电流ICO=IC1=IC=�*IB。 可见，由于电路的这种特殊接法，使 两管集电极IC1和ICO呈镜像关系，故称此电路为镜像恒流源 (IR为基准电流，IC1为输出 电流）。
IEOReO�IE1Re1�1E2Re2�1E3Re3 (2-6)
常用的恒流电路
常用的恒流电路
恒流电路是一种控制电流大小不受负载变化影响的电路。
在实际电路中，常用的恒流电路有电流源电路和晶体管恒流源电路。
一、电流源电路
1. 晶体管基本电流源电路
晶体管基本电流源电路是一种简单的恒流电路，由一个固定电阻和晶体管组成。
其原理是通过晶体管的基极和发射极之间的电压来控制电流。
当输入信号的电压改变时，电流也会相应地改变。
2. 晶体管双向恒流源电路
晶体管双向恒流源电路是一种具有双向输出的恒流电路，其原理是使用两个晶体管和一个电阻网络实现。
当输入信号的电压改变时，输出电流也会相应地改变。
二、晶体管恒流源电路
晶体管恒流源电路是一种高精度、高稳定性的恒流电路，其原理是通
过负反馈控制器将输出电流保持在恒定的值。
该电路通常由一个晶体管、一个稳压电路、一个电阻和一个电容组成。
总之，恒流电路在实际应用中有着广泛的用途，如LED驱动、电机控制、高精度电源等。
通过采用适当的电路设计和元件选择，可以实现高效、稳定的恒流输出，从而为实际应用提供可靠的支持。

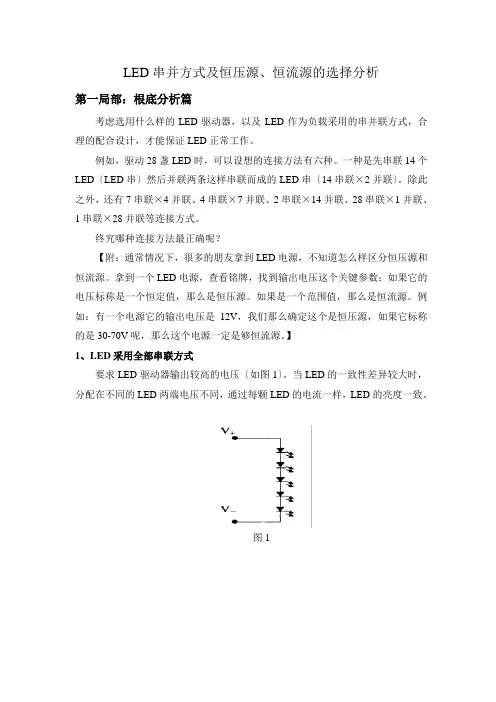

LED串并方式及恒压源恒流源的选择分析
LED串并方式及恒压源、恒流源的选择分析第一局部：根底分析篇考虑选用什么样的LED驱动器，以及LED作为负载采用的串并联方式，合理的配合设计，才能保证LED正常工作。
例如，驱动28盏LED时，可以设想的连接方法有六种。
一种是先串联14个LED〔LED串〕然后并联两条这样串联而成的LED串〔14串联×2并联〕。
除此之外，还有7串联×4并联、4串联×7并联、2串联×14并联、28串联×1并联、1串联×28并联等连接方式。
终究哪种连接方法最正确呢？【附：通常情况下，很多的朋友拿到LED电源，不知道怎么样区分恒压源和恒流源。
拿到一个LED电源，查看铭牌，找到输出电压这个关键参数：如果它的电压标称是一个恒定值，那么是恒压源。
如果是一个范围值，那么是恒流源。
例如：有一个电源它的输出电压是12V，我们那么确定这个是恒压源，如果它标称的是30-70V呢，那么这个电源一定是够恒流源。
】1、LED采用全部串联方式要求LED驱动器输出较高的电压〔如图1〕。
当LED的一致性差异较大时，分配在不同的LED两端电压不同，通过每颗LED的电流一样，LED的亮度一致。
图1图2当某一颗LED品质不良短路时，如果采用稳压式驱动〔如常用的阻容降压方式〕，由于驱动器输出电压不变，那么分配在剩余的LED两端电压将升高，驱动器输出电流将增大，导致容易损坏余下的所有LED。
如采用恒流式LED驱动，当某一颗LED品质不良短路时，由于驱动器输出电流保持不变，不影响余下所有LED正常工作。
当某一颗LED品质不良断开后，串联在一起的LED将全部不亮。
解决的方法是在每个LED两端并联一个稳压管，当然稳压管的导通电压需要比LED的导通电压高，否那么LED就不亮了。
2、LED采用全部并联方式要求LED驱动器输出较大的电流，负载电压较低〔如图3〕。
分配在所有LED 两端电压一样，当LED的一致性差异较大时，而通过每颗LED的电流不一致，LED的亮度也不同。
最常用的简易恒流源用两只同型三极管
最常用的简易恒流源用两只同型三极管，利用三极管相对稳定的be电压作为基准，电流数值为：I = Vbe/R1。
这种恒流源优点是简单易行，而且电流的数值可以自由控制，也没有使用特殊的元件，有利于降低产品的成本。
缺点是不同型号的管子，其be电压不是一个固定值，即使是相同型号，也有一定的个体差异。
同时不同的工作电流下，这个电压也会有一定的波动。
因此不适合精密的恒流需求。
为了能够精确输出电流，通常使用一个运放作为反馈，同时使用场效应管避免三极管的be电流导致的误差。
如果电流不需要特别精确，其中的场效应管也可以用三极管代替。
电流计算公式I = Vin/R1这个电路可以认为是恒流源的标准电路，除了足够的精度和可调性之外，使用的元件也都是很普遍的，易于搭建和调试。
只不过其中的Vin还需要用户额外提供。
从以上两个电路可以看出，恒流源有个定式，就是利用一个电压基准，在电阻上形成固定电流。
有了这个定式，恒流源的搭建就可以扩展到所有可以提供这个“电压基准”的器件上。
最简单的电压基准最简单的电压基准，就是稳压二极管，利用稳压二极管和一只三极管，可以搭建一个更简易的恒流源。
电流计算公式为：I = (Vd-Vbe)/R1TL431TL431是另外一个常用的电压基准，利用TL431搭建的恒流源，其中的三极管替换为场效应管可以得到更好的精度。
TL431的其他信息请参考《TL431的内部结构图》和《TL431的几种基本用法》电流计算公式为：I = 2.5/R1三端稳压事实上，所有的三端稳压，都是很不错的电压源，而且三端稳压的精度已经很高，需要的维持电流也很小。
利用三端稳压构成恒流源，也有非常好的性价比。
这种结构的恒流源，不适合太小的电流，因为这个时候，三端稳压自身的维持电流会导致较大的误差。
电流计算公式为：I = V/R1，其中V是三端稳压的稳压数值。
实际的电路中，有一些特殊的结构，也可以提供很好的恒流特性，最典型的就是一个很高的电压通过一个电阻在一个低压设备上形成电流，这个恒流源的精度，取决于高压的精确度和低压设备本身导致的电压波动。
恒流源电路原理
恒流源电路的基本原理恒流源电路是一种能够输出恒定电流的电路，它可以在不同负载情况下保持输出电流不变。
在很多应用中，需要稳定的电流源来驱动负载，例如LED驱动、激光器驱动、传感器等。
恒流源电路通过控制输出端的电压或者通过调节内部元件参数来实现稳定输出。
恒流源的分类恒流源可以分为两类：主动恒流源和被动恒流源。
1.主动恒流源：主动恒流源使用放大器等主动元件来实现稳定的输出电流。
其中最常见的就是使用晶体管作为控制元件，通过调节晶体管的工作状态来维持输出电流不变。
2.被动恒流源：被动恒流源则是利用二极管、二极管连接、MOSFET等被动元件构成的特殊网络来实现稳定输出。
这种类型的恒流源通常比较简单且成本较低，但是精度相对较低。
下面我们以主动恒流源为例进行详细讲解。
主动恒流源原理主要思想是通过对晶体管工作状态的控制，使得输出电流保持不变。
基本电路结构主动恒流源的基本电路结构如下图所示：恒流源电路恒流源电路其中，Q1和Q2是两个晶体管，R1和R2是两个电阻。
Vcc为电源电压。
工作原理主动恒流源的工作原理可以分为两个阶段：建立阶段和稳定阶段。
1.建立阶段：在建立阶段，首先假设Q1处于导通状态。
此时Q1的集电极与基极之间的电压为Vce_sat（饱和区压降），根据欧姆定律可知R1上产生一个与输出电流I相等的电压降。
由于Q2处于截止状态，所以其集电极上没有任何压降。
因此，根据基尔霍夫定律可知，Vcc等于R2上的电压加上Q2的集、基之间的饱和区压降Vbe_sat。
2.稳定阶段：在稳定阶段，通过反馈机制使得输出端口维持恒定的工作状态。
当输入端口发生变化时，比如负载发生变化，会导致输出电流发生变化。
此时，由于电流镜的存在，Q1和Q2之间的电流比例保持不变。
通过调节R1和R2的比例可以实现对输出电流的控制。
常见的主动恒流源电路常见的主动恒流源电路有多种形式，如Wilson镜、Widlar镜和母极驱动镜等。
下面分别介绍这几种常见的主动恒流源电路。
恒流源电路设计方法
恒流源电路设计方法1.基于电流镜的恒流源电路设计方法：基于电流镜的恒流源电路是一种常见的实现方式，它通过将负载电流转化为电压信号控制电流源输出的电流，来实现恒流输出的稳定性。
首先，写出恒流源电路基本的分析方程式：Vin = I*Rin，其中Vin 为输入电压，Rin为输入电阻，I为恒流源输出的电流。
其次，选择电流镜的工作模式。
常见的电流镜工作模式有共射和共基模式。
在选择工作模式时需要考虑输出电流的稳定性和电压的要求。
通常情况下，共射模式更常用。
然后，根据电流源电压和目标输出电流的关系，确定电流镜的尺寸。
根据电流镜的工作模式，计算电流源电压和目标输出电流的关系，并选择合适的电流镜尺寸。
最后，根据系统的要求调整电流源电路的参数。
根据具体的负载电流需求和电源电压，确定输入电压和输入电阻的数值。
通过调整输入电压和输入电阻，可以得到所需的恒流源输出电流。
2.基于反馈的恒流源电路设计方法：基于反馈的恒流源电路是另一种常见的实现方式，它通过负反馈将输出电流与参考电流进行比较，并根据比较结果调整输入电压或输入电流，从而实现稳定的恒流输出。
首先，确定参考电流的数值。
参考电流的数值应根据具体的需求来确定，通常需要通过试验或计算来得到合适的数值。
其次，选择比较器。
比较器的作用是将输出电流与参考电流进行比较，并将比较结果输出。
然后，设计反馈回路。
反馈回路的作用是根据比较结果调整输入电压或输入电流，以保持输出电流稳定。
最后，根据系统的要求调整电流源电路的参数。
根据具体的负载电流需求和电源电压，确定输入电压或输入电流的数值。
通过调整输入电压或输入电流，可以得到所需的恒流源输出电流。
总之，恒流源电路设计的关键是根据具体的需求选择合适的实现方式，并根据系统的要求调整电流源电路的参数。
通过合理的设计和参数调整，可以实现稳定的恒流输出。
电路图详解大全
电路图详解大全用电路元件符号表示电路连接的图，叫电路图。
电路图是人们为研究、工程规划的需要，用物理电学标准化的符号绘制的一种表示各元器件组成及器件关系的原理布局图，可以得知组件间的工作原理，为分析性能、安装电子、电器产品提供规划方案。
电路图是电子工程师必学的基本技能之一，本文集合了稳压电源、DCDC转换电源、开关电源、充电电路、恒流源相关的经典电路资料，为工程师提供最新鲜的电路图参考资料一、稳压电源1、3～25V电压可调稳压电路图此稳压电源可调范围在3.5V～25V之间任意调节，输出电流大，并采用可调稳压管式电路，从而得到满意平稳的输出电压。
工作原理：经整流滤波后直流电压由R1提供给调整管的基极，使调整管导通，在V1导通时电压经过RP、R2使V2导通，接着V3也导通，这时V1、V2、V3的发射极和集电极电压不再变化（其作用完全与稳压管一样）。
调节RP，可得到平稳的输出电压，R1、RP、R2与R3比值决定本电路输出的电压值。
元器件选择：变压器T选用80W～100W，输入AC220V，输出双绕组AC28V。
FU1选用1A，FU2选用3A～5A。
VD1、VD2选用6A02。
RP选用1W左右普通电位器，阻值为250K～330K，C1选用3300µF／35V电解电容，C2、C3选用0.1µF独石电容，C4选用470µF／35V电解电容。
R1选用180～220Ω/0.1W～1W，R2、R4、R5选用10KΩ、1／8W。
V1选用2N3055，V2选用3DG180或2SC3953，V3选用3CG12或3CG80。
2、10A3～15V稳压可调电源电路图无论检修电脑还是电子制作都离不开稳压电源，下面介绍一款直流电压从3V到15V连续可调的稳压电源，最大电流可达10A，该电路用了具有温度补偿特性的，高精度的标准电压源集成电路TL431，使稳压精度更高，如果没有特殊要求，基本能满足正常维修使用，电路见下图。
恒流源电路原理
恒流源电路原理
恒流源电路是一种电路设计，用于提供固定的电流输出。
它的原理基于一种基本的电流控制原理，即稳定电流的传导。
该电路的核心是一个恒流源，它能够持续地提供特定的电流。
恒流源通常由一个反馈回路和一个电流传感器组成。
电流传感器用于监测电路中的电流，并将反馈信号发送回恒流源，以调整输出电流。
在恒流源电路中，负载的电流会通过反馈回路被检测，并与恒定的参考电流进行比较。
如果负载电流低于参考电流，则恒流源将增加输出电流，以使其保持恒定。
反之，如果负载电流高于参考电流，则恒流源会降低输出电流。
通过这种反馈机制，恒流源能够自动调整输出电流，以保持所需的稳定电流。
恒流源电路常用于需要固定电流的应用中，如LED驱动、电流源驱动器等。
它能够确保在负载变化或环境条件变化时，输出电流始终保持恒定，提高了电路的稳定性和可靠性。
总之，恒流源电路通过反馈回路和电流传感器实现对输出电流的监测和调整，以提供稳定的电流输出。
它是一种常用的电流控制电路，在许多应用中发挥着重要的作用。
cs65l83bp36wled恒流器电路图 查查362
cs65l83bp36wled恒流器电路图查查36211/05 10:47 此电路的原理图如下图所示,Kl接通,K2在0位,此时电路为可调稳压电源--恒流恒压充电器电路:本电路开始时以恒定的电流向蓄电池充电,当蓄电池两端被充到一个电压时,电路自动转换成恒压充电,继续向蓄电池充电,直到蓄电池被充满为止,因为最后为恒压充电方式,蓄电池不会被过充损坏或过充发生危险. 当Kl断开,K2在0位时,由于Q失去了偏压而阻断,继电器JK失电不工作,JK-1.JK-2为常开式,LM317及周围元件组成恒流供电方式,电流经W2调整,D3防极性错误,再经K3极性转换即可输出为蓄电池恒流充电, 恒流稳流器(CCR)用于可充电电池的低成本充电电路探讨03/29 09:41 对于手机.数码相机(DSC).音乐播放器等便携设备中常见的单节锂离子电池等而言,充电一直是一个颇有挑战性的问题,因为既要满足特定应用要求,又要确保安全和无故障的充电操作.本文将讨论怎样将安森美半导体的恒流稳流器(CCR)用于可充电电池的低成本充电电路,为其提供了终止充电的简单控制器. 电池种类及充电技术选择三种最常见的充电电池分别是镍金属氢化物(NiMH).镍镉(NICad)和锂离子(Li-ion).电池充电速率用字母'C'表示.'C'定义了1.0小时的电池容量. 用LM317和TL431组成的恒流.恒压充电器电路11/03 14:52本电路的恒流电路由ICl与电阻R2构成,恒流电流的大小由电阻R2决定,R2=1.95V/所需的充电电流(1.95V是LM317的启控电压1.25V与二极管D1的结电压O.7V之和),本电路的充电电流约190mA.恒压电路由IC2.R3.R4组成,调节R3的大小就可以改变恒压电压的高低.恒压调整:先不接电池,接一只100Ω电阻,调节R3使b点的电压到所需的恒压值即可. LED 作电池接通和充电指示,电池未接入或未接通时LED都不亮:在充电时a.b两点有2V电压使LED发光:电池充到设定的恒压值时,充采用运放及三极管恒流电路制作的恒流原01/14 02:58 前言在电子仪器设备中经常要用到压控电流源,并且要求在负载变化时具有很好的稳定性.传统的恒流源制作方法可以是利用二极管.三极管.集成稳压源的特性制作的参数稳流器.串联反馈调整型稳流电源.开关稳流源等等.参数稳流器的输出电流范围小.稳流精度不高; 串联反馈调整型稳流电源的输出电流小,效率较低;开关稳流源不仅电路复杂.元器件数量多,而且输出纹波大.可靠性较差.考虑到以上缺点,本设计采用了普通的运放,配合三极管进行电压扩展和电流扩展,既达到了提供大输出电流的目的,而且电路结构简单,成本较低,精度较高用发光二极管作稳压管的恒流充电器03/09 09:55 我有几只2.4V/280mAh的镍一氢电池,拟做一个简易的恒流充电器,一时找不到稳压二极管,就考虑用发光二极管代替稳压二极管.一般说来在一定的电流范围内,发光二极管两端的压降是比较稳定的. 从3mA到6mA的伏安特性看,红色发光二极管的动态电阻在16n左右,和一般的稳压二极管差不多.所以在要求不高的时候,用发光二极管代替稳压二极管是可以考虑的. 恒流充电器的电路图如附图所示. 为了恒流电路的稳定,采取了以下三个措施: 1.为保持LED2上电压的稳定,使用了由BGl.LEDl.R1和R2组成的怛流恒流电池充电电路09/02 13:39 电池用恒定的电流充电,充电电流大约是电池用安培一小时计算时容量的十分之一,也即--节4.5Ah 容量的电池,充电电流大约是450mA. 这种恒流电池充电器有下列特点: 1．能对6V.9V.12V电池充电.其他额定电压的电池只要改变两只稳压二极管ZDI和ZD2的电压值,也能对它充电. 2．恒流的大小可以根据电池容量用电位器和万用表与电池串联就能随意设定. 3．一旦电池充足,在它达到一定电压后(例如12V电池达到13.5V-14.2V),电路能给出指示,并自动切断充电器,无需将电池从电路中移开. 4．uA709构成的电压跟随器电路图介绍03/26 04:26 电压跟随器,顾名思义,是实现输出电压跟随输入电压的变化的一类电子元件.也就是说,电压跟随器的电压放大倍数恒小于且接近1.下面小编给大家介绍一下uA709构成的电压跟随器电路图. 如图所示电路为电压跟随器,它是同相放大电路的特殊情况,输入信号是从集成运放的同相端引入,反馈电阻为零,负反馈极强,运放工作非常稳定,输入阻抗很大.输出电阻却很小,因而这种电路具有阻抗变换作用. 对该电路,当输入信号的电压振幅增大到接近运放的正电源电压时,将可能发生死锁现象,即信号将不能正常输出,这是由于运放内部的正反馈产实用的无源可调恒流电子负载设计05/06 07:19在电子产品尤其是电源产品的生产检验过程中,经常需要对产品的各项电气性能进行测试,如输出特性参数等,其中经常要用到电子负载,象滑动变阻器就是最常用也是最简单的一种电子负载,但由于它不具有恒流负载的特性,在许多测试场合并不适用,同时由于它是绕制的,还带有一定的感性. 为此有不少电子工程师购买了专用的有源电子负载,但这类设备通常比较昂贵,而且体积较大.携带不便,同时还必须在有外部电源的场合才能使用,本文给大家介绍一种无需外部电源的可调式恒流电子负载,其成本很低,电路体积小,具有纯阻特点,并且容易自制. 36V恒流电动充电电路的设计与制作09/09 19:43 这款36V镍镉蓄电池组恒流电动充电器电路,电路简单.调试方便,充电前能自动进行残余电泄放,电压下降至放电终了电压时自动转换为恒流充电状态,当电压上升至充电终了电压时自动转换为涓流充电维持状态. 比较合适于电动自行车等的镍镉电池组充电.通过修改某些元件的参数,也可以改成12V和24V充电器. 电路组成及工作原理上图为自动充电器电路图,Dl-D4.Cl构成60V整流滤波电路:Ql.Q2.D5.D6.Jl.Rl.R3.R4.VR2.C2构成充电终了自动关断电路,其中Ql.Q2背靠背接成类似于可控硅的测试燃料电池/蓄电池用的动态恒流负载电路06/22 14:07本电路是为测试燃料电池而设计的,但也可用来测试在恒流负载F工作的蓄电池.它提供一种动态恒流负载,从而不需人工调节这一负载来维持一个恒定负载. 应用于燃料电池时,这一负载应能吸收20-40A的电流,由于一节单体电池只产生0.5-1.0V的电压,所以双极功率器件(如达林顿对管)是不实用的.因此,这一动态负载是用TMOS功率场效应晶体管( Q2)来设计的. 开关S1置于位置1时,射极跟随'器Q1和R1确定负载的电流电平.SI置于位置2时,可以用外加电压来控制这一电流电平. 运算放大器UI驱动TMOS场用IRF540做的恒流电路10/16 06:40 IRF540的恒流电路图IRF540的G极接PWM波转换后的直流电压,D极接能提供15V/5A电流的电源(可采用开关电源),S极用来接采样电阻和负载.采样电阻应采用温漂系数低.阻值为10mΩ.精度为1%的大功率锰铜丝电阻.当对采样电阻两端信号进行差分后,可得到采样电阻两端的电压值U,而在已知采样电阻阻值情况下,很容易得到流经采样电阻的电流,即I=U/R.由于负载与采样电阻在同一条支路,故流经负载的电流也为I.差分放大电路的放大倍数可根据采样电阻阻值以及ADC的参考电压来选择,图5中要求R1=R TPR恒压恒流高精度直流稳压电源剖析03/31 00:33 TPR-3003直流稳压电源具有恒压.恒流和完善的过载保护能力,由于厂方不提供图纸,笔者在维修中测绘出整电路,并列出常见故障及维修调整方法. 该稳压电源为恒压(CV).恒流(CC),输出电压0-30V可调,输出负载电流0-3A可调,工作特性为恒压/恒流自动转换性,能随负载的变化在恒压与恒流状态之间连续转变,恒压与恒流方式之间的交点称为转换点.利用恒流特性对可充电池进行充电很方便. 一.工作原理整机分四大块:串联型直流稳压电源,含调整放大和恒压电路:恒流调节和恒压恒流转换显示部分:基准稳压电源: 高效率.高调光比LED恒流驱动电路的设计09/21 05:48 内容摘要:文中提出了一种宽电压输入.高效率.高调光比LED恒流驱动电路.在迟滞电流控制模式下,该电路具有结构简单.动态响应快.不需要补偿电路等优点.通过外部引脚, 可以方便的进行LED开关.模拟调光和PWM调光.LED恒流驱动电路基于CSMC的1 μm 40 VCDMOS工艺, 采用HSPICE进行仿真验证, 结果表明在8-30 V输入电压范围内, 电路输出电流最大可达1.2 A, 输出电流精度可控制在5.5%以内, 电源效率可高达97%. 引言随着LED技术的发展, 大功率LED在灯光装饰和恒流LED驱动系统的应用设计01/30 02:07 从电池到LED的DC-DC转换器既能逐步增加电源电压到标准的LED的正向电压,又能逐步降低电源电压到该正向电压,并能保持LED的电流不变(用于恒定亮度).同时整体输入电流更高时,就需要更大的电感,还需要纹波更小的电流以便将峰值开关电流限制在IC的最大额定电流以下. 所有发光二极管无论其灯光颜色.尺寸大小或功率有甚不同,只要驱动的电流恒定不变,它们都能充分发挥其性能.发光二极管生产商都会列明产品的规格,例如,数据表上会列出产品在指定正向电流(IF)而非正向电压(VF)驱动下的流明.光束波形及颜色.稳定的恒流LED驱动系统设计方案05/13 03:49随着高功率LED的出现,LED的使用寿命及电源转换效率成为设计LED照明系统时的主要考虑因素,基于飞兆半导体FAN100设计出高效率.高稳定性的LED照明系统,首先给出了硬件电路,接着分析了电路的性能,最后进行实验仿真.从仿真结果可以看出本系统在温度波动比较大的范围内比较稳定. 所有发光二极管无论其灯光颜色.尺寸大小或功率有甚不同,只要驱动的电流恒定不变,它们都能充分发挥其性能.发光二极管生产商都会列明产品的规格,例如,数据表上会列出产品在指定正向电流(IF)而非正向电压(VF)驱动下的流明.光采用LNK605DG构成的恒压/恒流LED驱动电源电路05/15 15:05 下图是使用LNK605DG构建的通用输入12V.350mA恒压/恒流IED驱动器电源的电路图．它采用抽头电感非隔离降压转换器结构. 1)LNK605DG芯片的应用图中的集成电路Ul内含功率开关器件(700VMOSFET).振荡器.高度集成的CC/CV控制引擎以及启动和保护功能.MOSFET能够为包含输入浪涌在内的通用输入AC应用提供充足的电压裕量.二极管D3.D4.D5和D6对AC输入进行整流,然后大容量电容C4和c5则对经整流的AC进行滤波.电感L1与C4和c5-起组成一个π形滤波器,对差模自制恒流定时充电器10/22 13:03 小型铅酸蓄电池的充电方式,常规有恒压充电和恒流充电.当然更有高级的三节段和五节段的高精度充电器,但由于价格昂贵,电路复杂,很难适应个人购买和爱好者自制.笔者介绍的这款恒流定时充电电路,经多次实验,电路性能可靠,定时准确,推荐给爱好者自制. 该电路的最大特点,在于用恒定电流充电方式,以解决简易准恒压充电对铅酸蓄电池充电不足的缺点.根据铅酸蓄电池的充电特性,充电时要求10小时充电率.即充电电流为电池容量的十分之一且恒定,充电时间为10小时.在10小时充电率这个总原则下,读者还可通过计算得出大于或小于EU38低成本恒流激光二极管激励电路01/25 03:06这个小印制电路板(大约14mmx35mm)以恒流模式驱动激光二极管可达800mA.而没有使用散热器,采用散热器电流可达120mA(这里不包括).它适于驱动不要求光反馈的激,瞄极管(例如DPSS光泵二极管,输出功率o.5w左右)38可从RoithnerLasertechrHk公司购货,从BWTek公司购货的.因此,它也可能由其他人生产.说明和指标可在Roithner的激光二极管激励器主页上找到. EU38恒定电流激光二极管驱动器的电路图如下图所示. 电路由一单个运算放大器驱动-NPN 功率管组成.反线性恒流LED驱动器和步进降压开关式转换器LED电源结合方案11/04 06:49 为控制亮度,发光二极管(LED)需要恒定电流.把一只电阻器与一组LED串联即可实现此点.由于一组LED的电压和供电电压都可能发生改变,因而必须使用专用的LED驱动保证电流的精准.以下两种方案使用广泛:线性恒流LED驱动器和步进降压开关式转换器,它们均有各自的优势和劣势. 线性驱动是简单的方案,所需元件极少且基本无噪音.但是,其耗散的热量和供电电压与LED正向电压之差成正比.为防止过热,其封装可能需要在PCB上额外划分一个散热区,这就增加了所需PCB 的成本和数量,同时也增加了驱动IC因热关断,从而采用升压式拓扑结构的高效率恒流LED驱动器05/28 19:39 一.设计特色1.恒流输出非常适合驱动LED 2.高输出电压支持一个LED灯串,这样无需考虑LED之间分配电流3.在负载断开.短路和过热情况下提供保护 4.在整个工作电压范围内的效率都非常高(>80%) 5.小巧轻便.成本低.元件数量少的设计方案6.无需变压器-使用简单的单电感器7.符合EN55022B传导EMI限值二.电路原理图图1.用于驱动LED阵列的554 V 11W恒流升压式转换器的电路图三.工作原理分析图1所示的电源在升压式转换器配置中采用了一个LinkSwitch-TN。
信号恒流源电路
信号恒流源电路
信号恒流源电路是一种能够提供稳定电流的电子电路，它在许多领域都有广泛的应用，如通信、医疗、工业控制等。
恒流源电路的主要特点是能够提供稳定的电流，不受电源电压波动或负载变化的影响。
信号恒流源电路的基本原理是利用负反馈来控制电流的输出。
在电路中，一个电压或电流的取样信号与参考信号进行比较，然后将比较结果反馈到输入端，以调整输入信号的幅度或相位，从而保持输出电流的恒定。
信号恒流源电路通常由电源、取样电阻、比较器和放大器等元件组成。
其中，取样电阻用于将输出电流转换为电压信号，比较器用于比较取样电压和参考电压，并将比较结果反馈到放大器。
放大器则根据反馈信号调整输入信号的幅度或相位，以保持输出电流的恒定。
信号恒流源电路的特点是输出电流稳定、精度高、负载调整率低等。
它可以用于驱动各种不同类型的负载，如LED灯、传感器、继电器等。
在实际应用中，信号恒流源电路可以通过调整参考信号的幅度或相位来改变输出电流的大小，从而实现电流的调节和控制。
此外，信号恒流源电路还可以采用数字化控制技术进行控制和调节。
数字化控制技术可以进一步提高恒流源电路的精度和稳定性，同时还可以实现远程控制和自动化控制等功能。
总之，信号恒流源电路是一种重要的电子电路，它在许多领域都有广泛的应用。
随着科技的不断发展和进步，信号恒流源电路的性能和应用范围也将不断得到提升和拓展。
运放中恒流源电路分析方法
运放中恒流源电路分析方法运放中的恒流源电路是一种常用的电路结构，常用于对负载电流进行精确的控制。
它由运放和几个电阻组成，能够产生一个稳定的电流输出，不受负载变化的影响。
本文将介绍运放中恒流源电路的基本原理、分析方法以及常见的应用。
恒流源电路的基本原理是利用运放的负反馈特性，通过调节电阻来使输入端电流保持恒定。
在恒流源电路中，负载电流（IL）是通过运放控制的电流（Iref）和电阻（R）共同决定的。
其中，电流参考源（Iref）是通过一个稳压二极管和电阻网络来提供的一个恒定电流源。
在开始分析恒流源电路之前，我们需要了解两个重要的运放参数：1. 输入阻抗（Zin）：输入阻抗是运放输入端对外界电路的等效电阻。
在理想情况下，运放的输入阻抗是无穷大。
2.开环增益（A）：开环增益是指运放在没有负反馈的情况下输出电压和输入电压的比值。
在理想情况下，开环增益是无穷大。
根据以上两个运放参数，在运放中的恒流源电路中，可以通过将负载电流认为是运放输入端电流（I-)，通过调节输入阻抗（Zin）和开环增益（A）来控制输出电流。
下面我们来具体分析恒流源电路的方法：1. 给电阻分析法：我们可以通过给定电阻（RL）来分析恒流源电路的工作原理。
在恒流源电路中，负载电流（IL）是通过运放控制的电流（Iref）和电阻（R）共同决定的。
所以，我们可以通过给定电阻的方式，来计算所需的输出电流。
2. 利用负反馈法：我们可以利用负反馈的特性，通过调节输入阻抗（Zin）和开环增益（A）来控制输出电流。
当输入阻抗（Zin）无穷大时，输入电流为零，此时运放输出电流只取决于电阻（R）。
当开环增益（A）无穷大时，输出电流与输入电流的比例关系为无穷大，即输出电流恒定。
3.稳态分析法：在分析恒流源电路时，我们可以通过稳态分析的方法来计算输出电流。
首先，假设运放工作在稳定状态，即输入端电流等于输出端电流。
然后，利用欧姆定律等基本电路理论来计算输入端电流和输出端电流的关系。
lm317恒流源电路原理
lm317恒流源电路原理LM317恒流源电路原理一、引言在电子电路中，恒流源电路广泛应用于各种场合。
其中，LM317是一款常用的线性稳压芯片，其内部集成了恒流源电路。
本文将介绍LM317恒流源电路的原理及其工作原理。
二、LM317芯片简介LM317芯片属于线性稳压器芯片，其内部包含了现有的恒流源电路。
它具有调节和稳压的特性，可将输入电压稳定为设定的输出电压，并保持输出电流不变。
三、恒流源电路原理恒流源电路是一种能够保持输出电流恒定的电路，它的工作原理是通过反馈来实现的。
LM317芯片的恒流源电路主要由一个可调电阻、一个电流采样电阻和一个比较器组成。
其工作原理如下：1.当输入电压V_in通过可调电阻调节到合适的值时，电阻上的电流I_in流过电流采样电阻R_sense，产生一个电压降V_sense。
2.比较器检测到V_sense与芯片内部固定的参考电压V_ref之间的差异，并将其反馈到电阻调节引脚。
3.这样，芯片会自动调节可调电阻的电阻值，使得V_sense与V_ref相等，从而实现输出电流的稳定。
四、使用LM317恒流源电路的注意事项在使用LM317恒流源电路时，需要注意以下几点：1.输入电压应在芯片允许的范围内，一般为3V-40V。
2.输出电压不应超过芯片的额定值，一般为。
3.芯片的散热问题需要得到合理解决，以确保其正常工作。
4.过高或过低的负载电流可能使芯片无法正常工作，需要根据实际需求进行合理设计。
五、总结LM317恒流源电路是一种常见的线性稳压电路，适用于各种场合。
通过恒流源电路，可以实现稳定的输出电流，并满足不同应用的需求。
在使用LM317芯片时，需要注意一些使用细节，以确保电路的正常工作。
以上就是关于LM317恒流源电路原理的相关介绍，希望对大家有所帮助。
参考资料： - LM317数据手册六、LM317芯片的典型电路图示LM317芯片的典型电路图示如下：++Vin -| IN || |-| ADJ |-- Vout| || OUT |++在这个电路中，Vin是输入电压，Vout是输出电压，ADJ是可调电阻的引脚。
6种最常用恒流源电路的分析与比较
6种最常用恒流源电路的分析与比较
恒流电路有很多场合不仅需要场合输出阻抗为零的恒流源，也需要输入阻抗为无限大的恒流源，以下是几种单极性恒流电路。
类型1：
特征：使用运放，高精度
输出电流：Iout=Vref/Rs
类型2：
特征：使用并联稳压器，简单且高精度
输出电流：Iout=Vref/Rs
检测电压：根据Vref不同(1.25V或2.5V)
类型3：
特征：使用晶体管，简单，低精度
输出电流：Iout=Vbe/Rs
检测电压：约0.6V
类型4：
特征：减少类型3的Vbe的温度变化，低、中等精度，低电压检测
输出电流：Iout=Vref/Rs
输出电流：由JEFT决定
检测电压：与JEFT有关。
双运放恒流源电路详解
双运放恒流源电路详解1.引言在文章中，1.1 概述部分旨在介绍双运放恒流源电路的背景和基本概念。
本文将详细阐述双运放恒流源电路的原理和应用前景，并对其进行总结。
首先，双运放恒流源电路是一种常见的电子电路设计技术，它通过使用两个运算放大器（运放）来实现一个可以输出稳定电流的电路。
这种电路在许多应用领域中得到了广泛的应用，如电源管理、仪器仪表以及通信系统等。
恒流源电路的基本原理是通过将一个稳定的参考电流与负载电阻相连接，从而实现一个稳定输出电流的源。
双运放恒流源电路的特点是它能够提供高的输出阻抗，从而减小对负载的影响，同时还有较好的稳定性和精度。
在本文的后续部分，我们将深入探讨双运放恒流源电路的基本原理。
首先，我们会详细介绍双运放的基本工作原理，包括其输入输出特性和放大功能。
随后，我们将进一步解释恒流源电路的原理，包括如何实现恒流输出以及如何保持输出的稳定性和精度。
而后，我们将探讨双运放恒流源电路的应用前景。
由于其具有稳定的输出特性和高输出阻抗，双运放恒流源电路在一些关键应用中具有重要的作用。
例如，在电源管理中，恒流源电路可以用于稳定电池充电，保证电池的使用寿命；在仪器仪表中，它可以作为精确且可靠的电流源，用于仪器的校准和运行；在通信系统中，恒流源电路可以提供稳定的电流驱动，保证数据传输的质量等。
最后，我们将总结本文的主要内容和观点。
通过对双运放恒流源电路的详细讲解，我们希望读者能够更好地理解其原理和应用，并在实际工程中灵活运用。
在接下来的章节中，我们将逐一阐述双运放恒流源电路的各个方面，带领读者深入理解这一电路设计技术的内涵。
1.2文章结构文章结构的部分内容可以如下编写：文章结构：本文主要分为引言、正文和结论三个部分。
引言部分包括概述、文章结构和目的三个小节。
在概述中，将介绍双运放恒流源电路的背景和意义。
文章结构部分即为本节所述的内容，将对文章的整体结构进行说明，使读者能够清晰地了解文章的组成部分。
电源电路图详解
电源电路图详解！用电路元件符号表示电路连接的图，叫电路图。
电路图是人们为研究、工程规划的需要，用物理电学标准化的符号绘制的一种表示各元器件组成及器件关系的原理布局图，可以得知组件间的工作原理，为分析性能、安装电子、电器产品提供规划方案。
电路图是电子工程师必学的基本技能之一，本文集合了稳压电源、DCDC转换电源、开关电源、充电电路、恒流源相关的经典电路资料，为工程师提供最新鲜的电路图参考资料，超全超详细，只能帮你到这了！一、稳压电源1、3～25V电压可调稳压电路图此稳压电源可调范围在3.5V～25V之间任意调节，输出电流大，并采用可调稳压管式电路，从而得到满意平稳的输出电压。
工作原理：经整流滤波后直流电压由R1提供给调整管的基极，使调整管导通，在V1导通时电压经过RP、R2使V2导通，接着V3也导通，这时V1、V2、V3的发射极和集电极电压不再变化（其作用完全与稳压管一样）。
调节RP，可得到平稳的输出电压，R1、RP、R2与R3比值决定本电路输出的电压值。
元器件选择：变压器T选用80W～100W，输入AC220V，输出双绕组AC28V。
FU1选用1A，FU2选用3A～5A。
VD1、VD2选用6A02。
RP选用1W左右普通电位器，阻值为250K～330K，C1选用3300µF／35V电解电容，C2、C3选用0.1µF 独石电容，C4选用470µF／35V电解电容。
R1选用180～220Ω/0.1W～1W，R2、R4、R5选用10KΩ、1／8W。
V1选用2N3055，V2选用3DG180或2SC3953，V3选用3CG12或3CG80。
2、10A3～15V稳压可调电源电路图无论检修电脑还是电子制作都离不开稳压电源，下面介绍一款直流电压从3V到15V连续可调的稳压电源，最大电流可达10A，该电路用了具有温度补偿特性的，高精度的标准电压源集成电路TL431，使稳压精度更高，如果没有特殊要求，基本能满足正常维修使用，电路见下图。
六种常见恒流源电路图与解析
六种常见恒流源电路图与解析
时间：2011-07-24 21:42:44 来源：作者：
对比几种V/I电路，凡是没有三极管之类的单向器件，都可以实现交流恒流，加了三极管之后就只能做单向直流恒流了。
当然可以用功率放大器扩展输出电流。
第四和第五种是建立在正负反馈平衡的基础上的，电阻的误差而失去平衡，会影响恒流输出特性，也就是说,输出电流会随负载变化。
而其他几种电路中电阻的误差只会影响输出电流的值，而不会影响输出特性。
如果输出电流大，或者嫌三极管的集电极电流和发射极电流不相等，可以把三极管换成MOSFET。
在工作中需要用到恒流源电路，应急中找电路图自己搭建了一个，下面是六种常见恒流源电路解析：
这几种电路都可以在负载电阻RL上获得恒流输出；
第一种由于RL浮地,一般很少用；
第二种RL是虚地，也不大使用；
第三种虽然RL浮地，但是RL一端接正电源端,比较常用；
第四种是正反馈平衡式，是由于负载RL接地而受到人们的喜爱；
第五种和第四种原理相同，只是扩大了电流的输出能力，人们在使用中常常把电阻R2取的比负载RL大的多，而省略了跟随器运放；
第六种是本人设计的对地负载的V/I转换电路；
后边两种是恒流源电路。
恒流源电路mos管
恒流源电路mos管恒流源电路是一种常用的电路结构，用于产生恒定的电流输出。
它通常由MOS管（金属氧化物半导体场效应管）组成，因此也被称为MOS管恒流源电路。
恒流源电路的主要作用是在电路中产生恒定的电流，以提供稳定的电流源。
在很多应用中，恒流源电路被广泛应用，例如模拟电路中的放大器设计、电源管理电路中的电流控制等。
MOS管是一种三端器件，由源极、漏极和栅极组成。
在恒流源电路中，MOS管的漏极和栅极之间串联一个电阻，从而实现了对电流的控制。
当栅极电压一定时，通过控制漏极电压来调节电流的大小。
恒流源电路的工作原理如下：当栅极电压为恒定值时，MOS管的漏极电压决定了电流的大小。
漏极电压与电阻之间的电压差决定了电流的大小，根据欧姆定律，电流的大小与电阻之间的电压差成正比。
因此，通过调节电阻的阻值，可以实现对电流的控制。
在实际应用中，恒流源电路可以基于不同的MOS管类型来实现。
常见的有NMOS（n型MOS）和PMOS（p型MOS）恒流源电路。
它们的区别在于电流的流动方向和电压的极性。
NMOS恒流源电路中，电流从源极流向漏极，电压为正；而PMOS恒流源电路中，电流从漏极流向源极，电压为负。
除了基本的恒流源电路结构，还可以通过增加其他器件来实现更高级的功能。
例如，可以通过添加电流镜电路来实现更高精度的恒流输出。
电流镜电路是一种由多个MOS管组成的电路，用于提高电流的稳定性和精度。
总结起来，恒流源电路是一种常用的电路结构，通过MOS管和电阻的组合来实现恒定的电流输出。
它在模拟电路设计和电源管理等领域有着广泛的应用。
不同类型的恒流源电路可以根据具体应用选择，以实现所需的电流输出。
通过合理设计和优化，恒流源电路可以提供稳定、精确的电流源，为电路设计和应用提供了可靠的基础。
运放7大经典电路分析
运放7大经典电路分析1运放在有源滤波中的应用上图是典型的有源滤波电路（赛伦-凯电路，是巴特沃兹电路的一种）。
有源滤波的好处是可以让大于截止频率的信号更快速的衰减，而且滤波特性对电容、电阻的要求不高。
该电路的设计要点是：在满足合适的截止频率的条件下，尽可能将R233和R230的阻值选一致，C50和C201的容量大小选取一致（两级RC电路的电阻、电容值相等时，叫赛伦凯电路），这样就可以在满足滤波性能的情况下，将器件的种类归一化。
其中电阻R280是防止输入悬空，会导致运放输出异常。
滤波最常用的3种二阶有源低通滤波电路为：巴特沃兹，单调下降，曲线平坦最平滑；巴特沃兹低通滤波中用的最多的是赛伦凯乐电路，即仿真的该电路。
一个滤波器，要知道其截至频率是多少，或者能写出传递函数和频率响应也可以。
如果该滤波器还有放大功能，要知道该滤波器的增益是多少。
当两级RC电路的电阻、电容值相等时，叫赛伦凯电路，在二阶有源电路中引入一个负反馈，目的是使输出电压在高频率段迅速下降。
二阶有源低通滤波电路的通带放大倍数为 1+Rf/R1 ，与一阶低通滤波电路相同；截止频率为注明，m的单位为欧姆， N的单位为 u 所以计算得出截止频率为切比雪夫，迅速衰减，但通带中有纹波；贝塞尔（椭圆），相移与频率成正比，群延时基本是恒定。
2运放在电压比较器中的应用电压比较上图是典型信号转换电路，将输入的交流信号，通过比较器LM393，将其转化为同频率的方波信号（存在反相，让软件处理一下就可以），该电路在交流信号测频中广泛使用。
该电路实际上是过零比较器和深度放大电路的结合。
将输出进行（1+R292/R273）倍的放大，放大倍数越高，方波的上升边缘越陡峭。
该电路中还有一个关键器件的阻值要注意，那就是R275，R275决定了方波的上升速度。
3恒流源电路的设计如图所示，恒流原理分析过程如下：U5B（上图中下边的运放）为电压跟随器，故V1=V4;由运算放大器的虚短原理，对于运放U4A（上图中上边的运放）有：V3=V5；有以上等式组合运算得：当参考电压Vref固定为1.8V时，电阻R30为3.6,电流恒定输出0.5mA。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
恒流电路有很多场合不仅需要场合输出阻抗为零的恒流源，也需要输入阻抗为无限大的恒流源，以下是几种单极性恒流电路：
类型1：
特征：使用运放，高精度
输出电流：Iout=Vref/Rs
类型2：
特征：使用并联稳压器，简单且高精度
输出电流：Iout=Vref/Rs
检测电压：根据Vref不同（1.25V或2.5V）
类型3：
特征：使用晶体管，简单，低精度
输出电流：Iout=Vbe/Rs
检测电压：约0.6V
类型4：
特征：减少类型3的Vbe的温度变化，低、中等精度，低电压检测输出电流：Iout=Vref/Rs
检测电压：约0.1V～0.6V
类型5：
特征：使用JEFT，超低噪声
输出电流：由JEFT决定
检测电压：与JEFT有关
其中类型1为基本电路，工作时，输入电压Vref与输出电流成比例的检测电压
Vs(Vs=Rs×Iout)相等，如图5所示，
图5
注：Is=IB+Iout=Iout(1+1/h FE)其中1/h FE为误差
若输出级使用晶体管则电流检测时会产生基极电流分量这一误差，当这种情况不允许时，可采用图6所示那样采用FET管
图6
Is=Iout-I G
类型2，这是使用运放与Vref（2.5V）一体化的并联稳压器电路，由于这种电路的Vref高达2.5V，所以电源利用范围较窄
类型3，这是用晶体管代替运放的电路，由于使用晶体管的Vbe（约0.6V）替代Vref的电路，因此，Vbe的温度变化毫无改变地呈现在输出中，从而的不到期望的精度
类型4，这是利用对管补偿Vbe随温度变化的电路，由于检测电压也低于0.1V左右，应此，电源利用范围很宽
类型5，这是利用J-FET的电路，改变R gs可使输出电流达到漏极饱和电流I DSS，由于噪声也很小，因此，在噪声成为问题时使用这种电路也有一定价值，在该电路中不接R GS，则电流值变成I DSS，这样，J-FET接成二极管形式就变成了“恒流二极管”
以上电路都是电流吸收型电路，但除了类型2以外，若改变Vref极性与使用的半导体元件，则可以变成电流吐出型电路。
