土壤电阻率详解
土壤电阻率详解土壤电阻率是单位长度土壤电阻的平均值，单位是欧姆•米。
土壤电阻率是接地工程计算中一个常用的参数，直接影响接地装置接地电阻的大小、地网地面电位分布、接触电压和跨步电压。
土壤电阻率是决定接地体电阻的重要因素，为了合理设计接地装置，必须对土壤电阻率进行实测，以便用实测电阻率做接地电阻的计算参数。
测量土壤电阻率的方法之一是对接地体进行接地电阻测量，测得接地体接地电阻后，再按下面的公式计算土壤电阻率。
用钢管或圆钢作接地体时ρ=2πRjL/（ln（4L/d））=RjL/（0.336lg（4L/d））Ωcm其中L为钢管或圆钢入地长度，单位md为钢管或圆钢直径，单位mRj为测出的接地电阻值，单位Ω用扁钢作接地体时ρ=2πRjL/（ln（2L^2/(bh)））=RjL/（0.336lg（2L^2/(bh)））Ωcm其中L为扁钢长度，单位mb为扁钢厚度，单位mh为埋设深度，单位m。
上述方法有个缺点，就是由于存在接地电阻的影响，可能造成很大误差，如果地层结构不均匀，计算出来的土壤电阻率也随着接地体的尺寸和埋设方式不同而变化。
所以，有时也采用图B.1所示的四级法进行测量。
四个电极分布在一条直线上，电极的插入深度h应小于极间距离a的1/20，根据电流表A和电压表V的指示，即可算出土壤电阻率ρ=2πaV/I其中ρ为计算土壤电阻率，单位ΩcmU为测量电压，单位VI为测量电流，单位Aa为极间距离，单位m降低土壤电阻率的措施（1）换土用电阻率较低的黑土、粘土和砂质粘土等替换电阻率较高的土壤。
一般换掉接地体上部1／3长度、周围0.5米以内的土壤。
（2）深埋如果接地点的深层土壤电阻率较低，可适当增加接地体的埋入深度。
深埋还可以不考虑土壤冻结和干枯所增加电阻率的影响。
（3）外引接地通过金属引线将接地体埋设在附近土壤电阻率较低的地点。
（4）化学处理在接地点的土壤中混入炉渣、木炭粉、食盐等化学物质，以及采用专用的化学降阻剂，可以有效地降低土壤电阻率。
土壤电阻率
土壤电阻率在电力输送线路设计中的应用
• 根据土壤电阻率选择合适的输电线路材料和结构
• 根据土壤电阻率确定输电线路的设计和布局
• 根据土壤电阻率评估输电线路的性能和安全性能
05
土壤电阻率的研究进展与展望
国内外土壤电阻率研究现状及趋势
国内外土壤电阻率研究现状
• 国内外学者对土壤电阻率的基本概念、测量方法、影响因素等方面进行了深入研
土壤电阻率的分类及其特点
土壤电阻率的分类
• 土壤电阻率分为低电阻率土壤、中电阻率土壤和高电阻率土壤
• 分类依据主要是土壤的导电性能
• 不同类型的土壤具有不同的电阻率特性
土壤电阻率的特点
• 低电阻率土壤具有较好的导电性能，电流传播速度快
• 高电阻率土壤具有较差的导电性能，电流传播速度慢
• 土壤电阻率受土壤类型、湿度、温度等多种因素影响
02
土壤电阻率的测量方法与技术
传统的土壤电阻率测量方法
01
电流表法
• 通过测量土壤两端的电压和通过土壤的电流计算土壤电
阻率
• 操作简单，适用于低电阻率土壤的测量
• 不适用于高电阻率土壤的测量
02
电压表法
• 通过测量土壤两端的电压和土壤中的电流计算土壤电阻
率
• 操作较复杂，适用于高电阻率土壤的测量
CREATE TOGETHER
DOCS SMART CREATE
土壤电阻率研究
DOCS
01
土壤电阻率的基本概念与意义
土壤电阻率的定义与单位
土壤电阻率定义
• 土壤电阻率是衡量土壤导电性能的物理量
• 反映了土壤中电荷流动的难易程度
• 用以评估土壤对电流的阻力
土壤电阻率的单位
1205 在不同土质下土壤电阻率参考表
在不同土质下土壤电阻率参考表

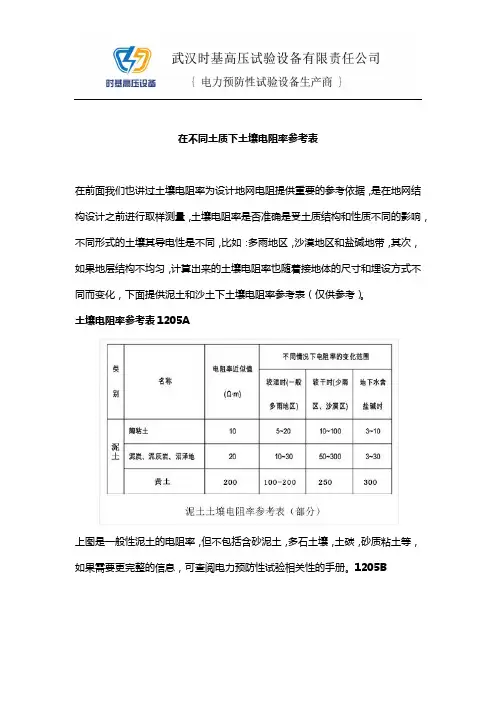

在前面我们也讲过土壤电阻率为设计地网电阻提供重要的参考依据，是在地网结构设计之前进行取样测量，土壤电阻率是否准确是受土质结构和性质不同的影响，不同形式的土壤其导电性是不同，比如：多雨地区，沙漠地区和盐碱地带，其次，如果地层结构不均匀，计算出来的土壤电阻率也随着接地体的尺寸和埋设方式不同而变化，下面提供泥土和沙土下土壤电阻率参考表（仅供参考）。
土壤电阻率参考表1205A
上图是一般性泥土的电阻率，但不包括含砂泥土，多石土壤，土碳，砂质粘土等，如果需要更完整的信息，可查阅电力预防性试验相关性的手册。
1205B
上图是一般性泥土的电阻率，但不包括含花岗石，多岩山，碎石和深度大于10米的多岩石软质粘土等。
土壤电阻率计算方法
土壤电阻率计算方法土壤电阻率可是个很有趣的概念呢。
它简单来说就是衡量土壤导电能力的一个数值啦。
那怎么计算它呢？有一种比较常见的方法是四极法哦。
想象一下，我们在土壤里插四根电极，就像在土里种了四根特别的小柱子一样。
这四根电极按照一定的距离排列成一条直线。
然后呢，我们给外面的两根电极通上电流，再测量里面两根电极之间的电压。
根据一些物理公式，就能算出土壤电阻率啦。
这个公式有点像魔法咒语一样，土壤电阻率等于2π乘以电极间距再乘以测量得到的电压，然后除以通入的电流。
不过可别被这个公式吓到，就像做游戏一样，按照步骤来就好啦。
还有一种温纳法，也是和四极法类似的原理呢。
它也是通过布置电极，测量电压和电流，不过电极之间的距离关系有点小不同。
就好像是同一个游戏的不同玩法。
另外呀，如果知道土壤的一些基本性质，也能大致估算土壤电阻率哦。
比如说土壤的类型，像沙土、黏土这些。
沙土的颗粒比较大，水分容易流失，它的电阻率通常会比较高，就像那种比较调皮不太听话的小朋友，不容易让电流通过呢。
黏土就不一样啦，黏土比较细腻，能留住水分，电阻率相对就低一些，就像个贴心的小助手，电流在里面跑得比较顺畅。
要是知道土壤的湿度、温度这些，也能对土壤电阻率有个大概的判断。
湿度大的时候，就好像给土壤加了润滑油，电流更容易传导，电阻率就会降低；温度低的时候呢，土壤里的离子活动就没那么活跃了，电阻率可能就会升高，就像小动物们在冷的时候都懒得动一样。
不过要准确计算土壤电阻率呀，还是要根据实际情况选择合适的测量方法。
而且在测量的时候，要尽可能地保证测量环境的稳定，不要有太多干扰因素。
就像我们专心做一件事的时候，可不想被打扰一样。
如果测量的时候周围有大型金属物体或者有其他电流源，那测量结果可能就不准啦。
所以呀，计算土壤电阻率是个既有趣又需要细心对待的事情呢。
电阻率计算公式
复合式人工接地装置的工频接地电阻计算公式 接地装置型式 n根水平射线的复合接地装置 敷设在基坑地步的深埋接地环和引线的复合接地装置 引下线、深埋环和水平射线的复合接地装置 （单个环、带的电阻率） （四个环、带的电阻率） 垂直电极和水平射线的复合接地装置 计算公式 R5 R6 R7 R'8 R8 R' R9 风车式接地装置的接地电阻 R 单位 W W W W W W W W 计算值 1.25 1.06 2.47 2.47 0.82 1.54 2.92 25.96117037
3
算公式 备注
计算公式 备注
h h '单个环、带及四个环带的工频 利用系数
10.994034 5.6380732 5.4781439 1.4656637 7.2526759
当l2t时
a'11 a12 a13
简单人工接地体的工频接地电阻计算公式 简单人工接地体的工频接地电阻计算公式 接地引下线或上口紧靠地面的管子 上口埋在地下的管子 浅埋的水平接地体 埋深（于基础坑）的接地环 计算公式 R1 R2 R3 R4 单位 W W W W 计算值 3.57 4.62 3.76 16.55
符号 r l d1 t d2 D h n p 符号 r L t d A l D1 a D2 lb a11 a'11
土壤电阻率详解
土壤电阻率详解土壤电阻率是单位长度土壤电阻的平均值，单位是欧姆•米。
土壤电阻率是接地工程计算中一个常用的参数，直接影响接地装置接地电阻的大小、地网地面电位分布、接触电压和跨步电压。
土壤电阻率是决定接地体电阻的重要因素，为了合理设计接地装置，必须对土壤电阻率进行实测，以便用实测电阻率做接地电阻的计算参数。
测量土壤电阻率的方法之一是对接地体进行接地电阻测量，测得接地体接地电阻后，再按下面的公式计算土壤电阻率。
用钢管或圆钢作接地体时ρ=2πRjL/（ln（4L/d））=RjL/（0.336lg（4L/d））Ωcm其中L为钢管或圆钢入地长度，单位md为钢管或圆钢直径，单位mRj为测出的接地电阻值，单位Ω用扁钢作接地体时ρ=2πRjL/（ln（2L^2/(bh)））=RjL/（0.336lg（2L^2/(bh)））Ωcm其中L为扁钢长度，单位mb为扁钢厚度，单位mh为埋设深度，单位m。
上述方法有个缺点，就是由于存在接地电阻的影响，可能造成很大误差，如果地层结构不均匀，计算出来的土壤电阻率也随着接地体的尺寸和埋设方式不同而变化。
所以，有时也采用图B.1所示的四级法进行测量。
四个电极分布在一条直线上，电极的插入深度h应小于极间距离a的1/20，根据电流表A和电压表V的指示，即可算出土壤电阻率ρ=2πaV/I其中ρ为计算土壤电阻率，单位ΩcmU为测量电压，单位VI为测量电流，单位Aa为极间距离，单位m降低土壤电阻率的措施（1）换土用电阻率较低的黑土、粘土和砂质粘土等替换电阻率较高的土壤。
一般换掉接地体上部1／3长度、周围0.5米以内的土壤。
（2）深埋如果接地点的深层土壤电阻率较低，可适当增加接地体的埋入深度。
深埋还可以不考虑土壤冻结和干枯所增加电阻率的影响。
（3）外引接地通过金属引线将接地体埋设在附近土壤电阻率较低的地点。
（4）化学处理在接地点的土壤中混入炉渣、木炭粉、食盐等化学物质，以及采用专用的化学降阻剂，可以有效地降低土壤电阻率。
大地导电率的计算方法
大地导电率的计算方法嘿，咱今儿个就来聊聊大地导电率的计算方法。
你说这大地导电率，就好像是大地的一个神秘属性，要搞清楚它可不容易呢！咱先说说这导电率是啥玩意儿。
就好比一条路，有的路宽敞平坦，电流走起来那叫一个顺畅；有的路崎岖坎坷，电流走起来就费劲。
大地的导电率就决定了电流在大地里跑的顺不顺畅。
那怎么算这个大地导电率呢？就好像你要知道一道菜需要放多少盐一样，得有个法子。
一般来说呢，可以通过一些实验或者测量来搞清楚。
比如说，弄个小电流在大地上跑一跑，看看它的反应，然后根据一些公式啊、数据啊去推算。
这就好像你要猜一个盒子里有几个球，你不能直接打开看，得通过一些线索去推断。
你得仔细观察，认真思考，不能马虎。
然后呢，还有一些其他的因素也会影响大地导电率哦！比如说大地的成分啦，是泥土多还是石头多呀；还有湿度啦，湿哒哒的和干巴巴的肯定不一样嘛；甚至温度也会有影响呢！就好像人一样，不同的环境下状态也不一样。
这计算大地导电率可不比做一道简单的数学题，它需要综合考虑好多好多因素呢！你得像个侦探一样，把各种线索都找出来，然后拼凑出答案。
咱再打个比方，这就好比你要搭积木，你得知道每个积木的形状、大小，然后才能搭出一个漂亮的城堡。
计算大地导电率也是一样，你得把那些复杂的因素都搞清楚，才能得出一个准确的结果。
你想想看，如果大地导电率算错了，那会怎么样呢？就好像你走在路上，本以为是条平坦大道，结果却是个坑坑洼洼的小道，那不就容易摔跤嘛！所以啊，计算大地导电率可得认真，不能有丝毫马虎。
这可不是闹着玩的事儿呢！咱得好好研究，好好琢磨，才能把这个神秘的大地导电率给搞清楚。
总之呢，大地导电率的计算方法是个很有意思但也很有挑战性的事儿。
它需要我们有耐心，有细心，还得有智慧。
只有这样，我们才能真正揭开大地导电率的神秘面纱，让它为我们所用呀！你说是不是呢？。
自然接地体接地电阻的估算
自然接地体接地电阻的估算
几种常用自然接地体的接地电阻见表1~表2。
表1 直埋铠装电缆金属外皮的接地电阻
注：①本表编制条件是土壤电阻率ρ为100Ω·m，3~10kV、3×(70~185) mmsup2;
铠装电缆，埋深0 7m。
②当ρ不是100Ω·m时，表中电阻值应乘以换算系数，50Ω·m时为0.7，
250Ω·m时为1.65，500Ω·m时为2.35。
③当n根截面积相近的电缆埋设在同一壕沟中时，如单根电缆的接地电阻为
R0，则总接地电阻为R0/√n
表2 直埋金属水管的接地电阻(Ω)
注：本表编制条件是土壤电阻率ρ为100Ω·m，埋深0.7m。
表3 钢筋混凝土电杆接地电阻估算值
注：表中ρ为土壤电阻率，单位为Ω·m。
井管的接地电阻可按下法估计：
钻井的加固管和自流井的插入管，在低土壤电阻率地区，其接地电阻为1～2Ω。
