万能断路器整定方法实例
关于电动机保护断路器的整定及使用方法
关于电动机保护断路器的整定及使用方法摘要：断路器是配电系统中最重要的主要保护电器，它的功能比较完善，一般情况下他的主要作用是作为短路、过载、接地故障、失压以及欠电压保护。
在实际中，使用断路器来保护电动机要特别注意断路器的保护整定以及使用方法，本文对此进行了研究分析，以供同仁参考。
关键词：电动机；断路器；整定；使用方法一般的，断路器可以用来分配电能，可以不频繁地启动异步电动机，对电源线路以及电动机等实行实时保护，一旦它们发生严重的过载或者短路及欠压等情况时能够自动切断电路，这样一来其功能相当于熔断器式开关与过欠热继电器等的组合。
而且在分断故障电流后一般不需要变更零部件。
目前，已获得了广泛的应用。
一、电动机保护用的断路器的选配原则根据不同的实际需要，断路器可以配备不同的继电器或者脱扣器。
在装置中脱扣器是必要的组成部分，而继电器，则是通过与断路器操作机构相连的欠电压脱扣器、分励脱器来控制断路器。
在实际中，断路器是由脱扣器来帮助完成它的保护功能。
一般的，标明低压断路器电流特性的参数很多，很容易就分不清楚。
在实际中设计文件时，一般在标明断路器的电流值的时候，如果不说明电流值的意义，那么这样就会给定货造成一定的混乱。
因此在实际中，完整准确的选择断路器，准确清楚地标明断路器的各个电流参数值是很有必要的。
此外，在使用断路器来保护电动机时，必须要注意电动机的几个方面：首先是它要具有一定的过载能力，然后是起动电流通常是额定电流的几倍，甚至在可逆运行或者反接制动时可达十几倍。
因此，为了保证电动机能够有效的运行并启动，在选择断路器时应遵循以下原则：（1）要根据电动机的额定电流来确定断路器的长延时动作电流整定值。
（2）断路器的6倍长延时动作电流整定值的可返回时间要长于电动机的实际起动时间。
（3）断路器的瞬时动作电流整定值：笼型电动机应为8～15 倍脱扣器额定电流；绕线型电动机应为3～6倍脱扣器额定电流。
当然，对于需要频繁起动的电动机，如果断相运行机率不高或者有断相保护装置，采用熔断器与磁力起动器结合的方式来控制和保护，也是比较合适的，因为这种保护方式便于远距离控制。
智能型万能式断路器的选用整定
一
（） ２ 选择 ｌ ｌ 键
正 常运 行时 ， 按此 键 能循环显 示 各相 电流
值 。故 障 检 查 时 ， 能循 环显 示 故 障 电 流值 或 时 问值 。
（） ３Ｉ 检查 ２键 【
能循环显示 各相 电压值 。
（） ４Ｉ 键 清灯
、
用 于控 制器 整定 、 验故 障后或 断路器闭合 试
工 作 原 理 和 结 构
前 ， 控 制 器 处 于 正 常 运 行 状 态 使
该 断路 器 是 由 智 能 型控 制 器来 宴 现保 护 功 能 的。 它 的 原 理
是采用 十六位单片 机拄 制 ， 由采样电路把电压信号 ， 电流信号送
至单 片机 进 行 诊 断 ， 设 定 的 参 数 进 行 比 较 后 ， 出 有 关 的 指 同 发 令 ． 相 应 的执 行 机 构 动 作 ， 宴 现 过 载 长 延 时 、 路 短延 时 、 使 来 短 瞬 时 、 地 漏 电等 四 种 保 护 功 能 。此 外 ． 具 有 负 载 监 控 保 护 ， 接 还 数
二、 壳榘 电流 和 额 定 电 流 的 选择
（） ７怕存ｌ ＋ 、 Ｉ 用于 、 Ｉ —键 Ｉ Ｉ 储存调 整电流 值或时同 值
以５ 配 电室 为例 ， ３ 负荷计算最大 电流值为 ， ５０ 按 ＝１０Ａ，
＝Ｉ５ 选 择 ， 选 开 关 的额 定 电渲 ， ， 则 ＝２０ Ａ 对 照 壳 架 等 级 电 ５０ ，
对 关 键 元 器 件 进 行 了 造 型 Ｉ在 技 术 上 ， 有一 定 的 先 进 性 ． 符 合 国 际 上 通 用 标 准 ， ． 要 并 具 有 互 换 性 ， 部 件 容 易采 购 ； 零 ２ 要具 备 安 全 性 ， 靠 性 ， 具 有 较 高 的性 能 价格 比 ； ． 可 井 ３要具备低能 耗 、 效率 ； ． 高 ４ 具 有 实 现 自动化 的基 础 ， 将 来 实 现 局 域 网络 莫 定 基 础 。 ． 为 为 此 ， 们 选 择 了 德 力 西 电 器 集 团 公 司 的 Ｃ Ｗ１—３０／ 我 Ｄ ２０ ２０ ５ ０型 断路 器 。该 断路 器 为 智 能 型 万 能 式 断 路 器 ， 用 于 交 流 适
万能式空气断路器额定电流如何设定？
万能式空气断路器额定电流如何设定？
见品牌万能式空气断路器：
表2万能式空气断路器过电流脱扣器电流整定值
变压器容量为1600kVA，10/0.4kV，D,yn11接线。
选择低压侧主进断路器。
先确定过电流整定值:
1）长延时过电流脱扣器整定电流宜等于或接近于变压器低压侧额定电流，变压器低压侧额定电流为2309A，取2500A。
2）短延时过电流整定电流=4×=10000A，短延时时间整定为0.4s。
3）主进断路器与各馈出线的保护电器都装在低压配电屏内，距离不过几米，在此范围内发生短路和接地故障的概率很小，不设置瞬时过电流保护，以避免出线故障时主进断路器无选择性动作。
考虑到日后更换变压器的可能或变压器短暂的过负荷可能，断路器额定电流大于长延时过电流脱扣器整定电流，壳架等级大于等于断路器额定电流。
可根据《工业与民用配电设计手册（第三版）》表2-21选择壳架等级为300A，额定电流为2900A的断路器。
小结：
1）大部分厂家的万能式空气断路器产品的过电流脱扣器为电子式。
2）有的厂家其万能式空气断路器以安培数为壳架等级，有的厂家以编码作为壳架等级的规格，有的厂家型号中不体现壳架等级，有的厂家型号中既有框架代号，又有电流。
这也印证了壳架等级的定义“结构尺寸对几个电流额定值者同”，即壳架等级是断路器尺寸的表征。
3）万能式空气断路器额定电流小于等于壳架等级，即一个壳架等级含多个额定电流。
4）同一厂家，额定电流相同的产品有不同的壳架等级，区别在于壳架等级大的断路器，其尺寸更大，此外，分断能力、使用寿命等参数也有所不同。
来源：网络。
2.断路器保护电流值的整定
断路器保护电流值的整定1．脱扣器额定电流，断路器框架等级额定电流1）.脱扣器额定电流:断路器脱扣器额定电流指断路器主触点的额定电流值。
2）.断路器壳架等级额定电流Inm:指基本几何尺寸相同和结构相似的框架或塑料外壳中能装的最大脱扣器的额定电流。
举个例子：DZ20Y-100/3300-80ADZ表示塑壳式断路器，20表示设计序号，Y为一般型（指的是额定极限短路分断能力级别），100A表示断路器框架等级额定电流，80A表示脱扣器额定电流，3300中3表示3极，300表示热磁脱扣器。
同一系列中有多种壳架等级额定电流，例如DZ20系列中有100、225、400、630、800、1250等壳架等级额定电流。
同一壳架等级额定电流中又有多种脱扣器额定电流，例如100A壳架等级额定电流中有16A、20A、25A、32A、40A、50A、63A、80A、100A等脱扣器额定电流；225A壳架等级额定电流中有100A，125A、160A、180A、200A、225A脱扣器额定电流。
DZ20-100和DZ20-225两种壳架等级中都有100A脱扣器额定电流，但断路器体积外形和分断能力不相同。
2.热磁脱扣、电子脱扣1).热磁脱扣是复式脱扣，它包含热脱扣、电磁脱扣两个功能。
热脱扣是通过双金属片过电流延时发热变形推动脱扣传动机构，用于过载保护；电磁脱扣是通过电磁线圈的短路电流瞬时推动衔铁带动脱扣，用于短路保护。
2).电子脱扣可以有以上所有功能，并可以方便地进行整定。
电子脱扣器就是用电子元件构成的电路，检测主电路电流，放大、推动脱扣机构。
优缺点：热磁脱扣性能稳定且不受电压波动影响、寿命长、灵敏度低；（推荐使用）电子脱扣功能完善、灵敏度高、整定方便、受电源影响、略易损坏。
适用场合：要求不高而且参数固定不变的一般采用热磁脱扣器，够经济。
精度要求较高，参数需要设定或改变的一般采用电子脱扣器，够安全。
3.施耐德断路器Ir、Tr、Ii、Isd、Tsd参数含义1).Ir-过载长延时脱扣电流整定值2).Tr-过载长延时脱扣时间整定值3).Ii-短路瞬时脱扣电流整定值4).Isd-短路短延时脱扣电流整定值5).Tsd-短路短延时脱扣时间整定值4.过载长延时，短路短延时，短路瞬时脱扣电流整定值1.断路器的整定电流Ir：脱扣器整定到动作的电流值。
NDW3 系列万能式断路器 安装使用说明书
文件编号NDT2920205版次 4 实施日期20190828NDW3系列万能式断路器安装使用说明书2019.11.27试制4 20190828修订记录版次修订内容修订日期修订人员0 新增文件20180201 张鹏宇1图片更新、NDW3-6300降容表更改NDW3-1600、NDW3-2500、NDW3-4000降容表更改20180508张鹏宇2 NDW3-1600降容表的更改订货单增加按钮锁机械连锁增加两个型号所有接线图更新所有端子号定义表更新20180810 张鹏宇3 修改NDW3-2500安装尺寸20190611 何贵波4 NDW3-2500HU、NDW3-4000HU、NDW3-6300HU技术参数修改20190828 夏笔健2019.11.27试制目录概述 (4)运行环境及安装条件 (8)拆箱与安装 (12)断路器的操作 (14)控制器的操作 (19)控制器出厂整定值 (20)联锁机构的安装 (20)断路器技术数据一览表 (20)断路器电气线路图 (28)外形及安装尺寸 (41)断路器的检查与维护 (65)附录1：断路器缆绳联锁装置安装说明 (69)附录2：外接互感器安装说明 (73)断路器型号解释及编码规则 (76)断路器订货便笺 (79)2019.11.27试制概述■ 用途及适用范围NDW3系列万能式断路器（以下简称断路器），适用于交流50Hz/60Hz ，额定电流200A ～6300A ，额定绝缘电压1000V ，额定工作电压为AC220V/230V/240V 、AC380V/400V/415V 、AC440V/480V 、AC660V/690V 、AC800V 、AC1000V 、AC1140V 的配电网络中，用来分配电能和保护线路及电源设备免受过载、欠(失)电压、短路、单相接地等故障的危害。
断路器具有隔离功能，符号为。
断路器具有多种保护功能，能够做到高精确的选择性保护，避免不必要的停电，提高供电系统可靠性、安全性。

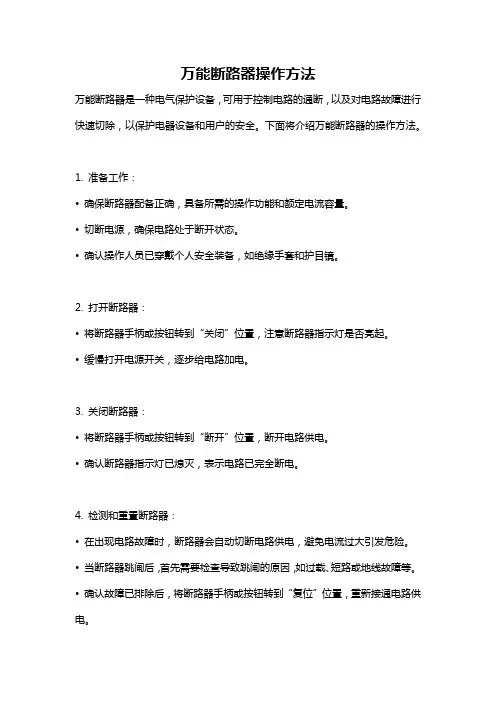

万能断路器操作方法
万能断路器操作方法万能断路器是一种电气保护设备，可用于控制电路的通断，以及对电路故障进行快速切除，以保护电器设备和用户的安全。
下面将介绍万能断路器的操作方法。
1. 准备工作：•确保断路器配备正确，具备所需的操作功能和额定电流容量。
•切断电源，确保电路处于断开状态。
•确认操作人员已穿戴个人安全装备，如绝缘手套和护目镜。
2. 打开断路器：•将断路器手柄或按钮转到“关闭”位置，注意断路器指示灯是否亮起。
•缓慢打开电源开关，逐步给电路加电。
3. 关闭断路器：•将断路器手柄或按钮转到“断开”位置，断开电路供电。
•确认断路器指示灯已熄灭，表示电路已完全断电。
4. 检测和重置断路器：•在出现电路故障时，断路器会自动切断电路供电，避免电流过大引发危险。
•当断路器跳闸后，首先需要检查导致跳闸的原因，如过载、短路或地线故障等。
•确认故障已排除后，将断路器手柄或按钮转到“复位”位置，重新接通电路供电。
5. 设定过载保护：•万能断路器通常配备了可调节的过载保护装置，可根据电路负荷情况进行设定。
•首先，确认电路的额定电流容量和负荷情况。
•根据负荷情况，通过断路器上的设定旋钮或开关，调整过载保护的触发电流值。
6. 接地保护：•万能断路器还可提供对电路的接地保护功能，防止电器设备或电路泄漏电流对人体的危害。
•确认电路的接地情况，将接地线连接到断路器的接地端子上。
•定期检查接地线的连接是否牢固，并确保接地系统正常工作。
7. 常规检查和保养：•定期检查断路器的外观和标志，确保其正常工作和灵敏度。
•清洁断路器的外壳和连接器，防止灰尘和异物积聚。
•定期检查和测试断路器的触点，确保其可靠导电。
万能断路器是一种重要的电气保护设备，正确的操作方法可以确保电器设备和用户的安全。
以上是万能断路器的操作方法，希望对您有所帮助。
断路器的整定与配合共20页
36、如果我们国家的法律中只有某种 神灵， 而不是 殚精竭 虑将神 灵揉进 宪法， 总体上 来说， 法律就 会更好 。—— 马克·吐 温 37、纲纪废弃之日，便是暴政兴起之 时。— —威·皮 物特
38、若是没有公众舆论的支持，法律 是丝毫 没有力 量的。 ——菲 力普斯 39、一个判例造出另一个判例，它们 迅速累 聚，进 而变成 法律。 ——朱 尼厄斯
55、 为 中 华 之 崛起而 读书。 ——周 恩来
40、人类法律，事物有规律，这是不 容忽视 的。— —爱献 生
谢谢！
51、 天 下 之 事 常成 于困约 ，而败 于奢靡 。——陆 游 52、 生 命 不 等 于是呼 吸，生 命是活 动。——卢 梭
53、 伟 大 的 事 业，需 要决心 ，能力 ，组织 和责任 感。 ——易 卜 生 54、 唯 书 籍 不பைடு நூலகம்朽。——乔 特
断路器整定电流的计算
断路器整定分多种情形：1、万能式空气断路器：一般带有电子脱扣器，可以在出厂前整定，也可以在安装现场整定，需要用调试仪器；2、塑壳断路器：热磁脱扣性能一般是出厂前就固定的（与产品制造工艺有关，特殊要求要订做），也有可以现场进行整定的，但也需要带电子脱扣器附件（参见施耐德产品）价格高，通常选择塑壳断路器是根据样本技术参数选择（如：短时脱扣曲线、长延时脱扣曲线、瞬时脱扣过流倍数等）；3、微型断路器：终端配电用，不用整定（大致分7~10倍瞬断和10~14倍瞬断两大类，分别用于照明、电动机负荷），虽然名牌产品也有热脱扣调节螺丝，但不易掌握精确度。
小型断路器计算电流除0.8,塑壳断路器计算电流除0.9,得整定电流按照计算电流的1.25倍考虑即可低压电机热继电器的整定值是电机额定值的0.95~1.05倍。
如果是热继电器的话，整定电流=1.1*额定电流郭老师您好,请问您额定电流和整定电流的关系及怎样计算整定电流?悬赏分：0 - 解决时间：2009-1-7 19:34计算整定电流有什么参考资料?提问者：dwz092 - 秀才三级最佳答案不同的设备有不同的保护配置，不同的配置有不同的整定方法，必须根据保护设备的种类、形式、保护要求、现场情况进行整定和调校；保护定值的计算不是很复杂，但没有经验，没有基础，计算也是不好入手的，只要计算一次，就顺手了；以10KV配电变压器为例，一般配电变压器装设过电流和速断保护；过流保护一般取额定电流的1.2-1.5倍，速断保护一般取额定电流的5-7倍；最后还要根据装设地点的短路电流大小，校验保护的灵敏度；许多书上有保护定值的计算过程案例，你可以参考，但工程实践中，大多用经验公式，来得更快，更直接有效。
电工常用口诀--电动机电流计算(2008-11-11 18:14:53)标签：自控仪表it分类：自控电工常用口诀--电动机电流计算1、已知380V三相电动机容量，求其过载保护热继电器元件额定电流和整定电流。
万能断路器说明书
智能型万能式断路器使用说明书1．概述1.1适用范围HJW1系列空气断路器（以卜简称断路器）主要适用于交流50Hz，额定工作电压为400V、690V，额定电流为400A-6300A的配电网络中，用来分配电能和保护线路及电源设备免受过载、欠电压、短路取和接地等故障的危害。
断路器核心部件采用智能型控制器，具有精确的选择性保护，可避免不必要的停电，提高供电系统的可靠性、连续性和安全性。
1.2型导及其舍义1 3正常的使用，安装和运输条件1.3.1正常使用条件a)周围空气温度上限不超U+40℃，下限不低于-5℃，24h的平均值不超过+35℃，注：在周围空气温度高于+40℃或低-5℃的条件下使用的断路器应与制造厂协商。
b)安装地点的海拔不超过2000m，c)大气的相对湿度在周围最高温度+40℃时不超过50%，在较低在温度下可以有较高的相对湿度（侧如20℃时的90%），并考虑到因温度变化发生在产品表面上的凝露。
1.3.2正常安装条件a)安装位置应垂直、各方向的倾斜度不超过5℃；b)污染等缎：3级c)安装类别：断路器主电路及欠电压脱扣器线圈、电源变压器初级线圈为Ⅳ级，辅助电路、控制电路为Ⅲ级。
1 3 3正常贮存和运输条件a)温度下限不低于-25℃，上限小超过十55℃，b)相对湿度(25℃时)不超过95%，c)产品在运输过程中，应轻搬轻放，小应倒放，应尽量避免剧烈碰撞。
2．技术特征21分类2.1.1按安装方式分：固定式、抽屉式。
2 1 2按操作方式分：电动操作、手动操作。
2 1 3按脱扣器种类：具有智能型控制器、欠电压瞬时（或延时）脱扣器和分励脱扣器。
2 1 4智能型控制器分娄：a) Perfection-L(简称L)型（经济型，光柱显示），h) Perfection-M（简称M）型（普通型，LED数码显示），c) Perfection-H (简称H)型（增强型，LCD液晶显示）。
2.2主要技术参数见表1表1主要技术参数2 .3主要技术性能2.3. l智能型控制器保护特性的电流整定值范围及准确度见表2。
浅谈风力发电机组箱式变压器低压侧万能式断路器整定案例
电力科技2017年11期︱319︱浅谈风力发电机组箱式变压器低压侧万能式断路器整定案例吴英豪中国电建集团贵阳勘测设计研究院有限公司，贵州 贵阳 550081摘要：风力发电每台风机一般配备一台箱式变压器，变压器低压侧配有低压开关断路器，用于保护设备免受过载、短路、单相接地等故障危害。
本文将根据继电保护整定基本原则，有针对性的提出适用于风电机组箱变低压侧万能式断路器的整定配置方案。
关键词：风电机组箱式变压器；低压侧万能式断路器；继电保护；整定计算中图分类号：TM315 文献标识码：B 文章编号：1006-8465（2017）11-0319-02风力发电机组一般通过箱式变压器将风机出口电压升高后送出，箱变通常由高压开关设备、电力变压器、低压开关设备等设备组成，在其低压侧设有智能型万能式断路器。
近年来国内曾出现过对箱变参数设置不当等问题导致的箱变误动、拒动，严重的甚至导致机组烧毁。
本文将探讨针对风机配套箱变万能式断路器的整定方案。
1 万能式断路器基本特性与保护功能 国内此类型断路器一般配有过载长延时保护、短路瞬时保护、短路短延时保护、接地保护等保护功能，所有保护由智能控制器通过单片机采样比较控制实现功能，均可通过控制面板显示、整定。
2 万能式断路器保护整定配置方案 风力发电机组有别于水火电，其运行机组台数、有功出力等受风速与风机本身控制策略直接影响，导致其运行方式、阻抗特性、短路特性等难以确定，目前行业内未建立一个成熟的模型确定风力发电机组所提供的短路电流，故现有风电场在进行短路电流计算时多将风电机组视为负荷端。
根据文献[1]所述，通过在一个49.5MW 装机，单机容量1.5MW 的风电场110kV 出线设置故障点，当全场出力为47.8MW 时，模拟短路电流仅为0.6kA。
故在考虑低压侧万能式断路器提供的短路电流时可近似为系统所提供，将风机所供忽略不计。
目前，国内尚无针对风机箱变低压侧断路器的整定标准或规范指导，已投运风电场对该设备是否需要整定也存在争议。
断路器的整定什么意思？断路器应该如何选择和整定呢？图文讲解！
断路器的整定什么意思？断路器应该如何选择和整定呢？图⽂讲解！好消息！断路器整定值是指断路器整定的动作电流。
⽐如⼀个断路器额定电流是200A，即In=200。
⼀般塑壳的热保护可整定的范围为0.6-1In，如果整定为0.6，则表⽰整定值为120A，即电流超过120A时，断路器会在⼀定时间后分闸（具体的分闸时间参照断路器的电流时间曲线）。
另有⼀个电流是短路保护电流Isd。
可整定的范围⼀般为4-12Ir。
如果整定为10（10Ir,如前即1200A），则电流⼀旦过1200A，断路器马上跳闸（没有延时）。
那么断路器具体应该如何选择和整定呢？我们⼀起来看看以下详细介绍：断路器的分类（1）框架式断路器（ACB）框架断路器也称为万能式断路器，其所有零件都装在⼀个绝缘的⾦属框架内，常为开启式，可装设多种附件，更换触头和部件较为⽅便，多⽤在电源端总开关。
过电流脱扣器有电磁式，电⼦式和智能式脱扣器等⼏种。
断路器具有长延时、短延时、瞬时及接地故障四段保护，每种保护整定值均根据其壳架等级在⼀定范围内调整。
框架断路器适⽤交流50Hz，额定电压380V、660V，额定电流为200A-6300A的配电⽹络中,主要⽤来分配电能和保护线路及电源设备免受过载、⽋电压、短路，单相接地等故障的危害，该断路器具有多种智能保护功能，可做到选择性保护。
在正常的条件下，可作为线路的不频繁转换之⽤。
1250A以下的断路器在交流50Hz电压380V的⽹络中可⽤作保护电动机的过载和短路。
框架式断路器还经常应⽤于变压器400V侧出线总开关、母线联络开关、⼤容量馈线开关和⼤型电动机控制开关。
（2）塑壳式断路器（MCCB）塑壳式断路器也被称为装置式断路器，其接地线端⼦外触头、灭弧室、脱扣器和操作机构等都装在⼀个塑料外壳内。
辅助触点，⽋电压脱扣器以及分励脱扣器等多采⽤模块化，结构⾮常紧凑，⼀般不考虑维修，适⽤于做⽀路的保护开关。
塑壳断路器通常含有热磁跳脱单元，⽽⼤型号的塑壳断路器会配备固态跳脱传感器。
万力达继电保护整定实例定版讲解
线路保护整定实例降压变电所引出 10kV 电缆线路 , 线路接线如下图所示已知条件:最大运行方式下 , 降压变电所母线三相短路电流 I d (31).max为 5500A,配电所母线三相短路电 流Id (32).max为5130A ，配电变压器低压侧三相短路时流过高压侧的电流 I d(33).m ax 为820A 。
最小运行方式下 ,降压变电所母线两相短路电流 I d (21.)min为 3966A,配电所母线两相短路电(2)流Id(22).min为 3741A ，配电变压器低压侧两相短路时流过高压侧的电流 I d (23).min 为 689A 。
电动机起动时的线路过负荷电流 I gh为 350A ，10kV 电网单相接地时最小电容电流 I c 为15A ，10kV 电缆线路最大非故障接地时线路的电容电流 I cx为 1.4A 。
系统中性点不接地。
A 、C 相电流互感器变比为 300/5 ，零序电流互感器变比为 50/5。
一、整定计算(计算断路器 DL1 的保护定值)1、瞬时电流速断保护 瞬时电流速断保护按躲过线路末端短路时的最大三相短路电流整定，保护装置的动作电流I(3)5130d 2. max1.3 15130111A ，取 110A n l 60保护装置一次动作电流dz.jn l110 606600Adz.jK jx1灵敏系数按最小运行方式下线路始端两相短路电流来校验：Idz.j K k KjxI dz II(2)K d1.min lmIdz由此可见 瞬时电流速断保护不能满足灵敏系数要求，故装设 限时电流速断保护。
396666000.601 22、限时电流速断保护限时电流速断保护按躲过 相邻元件 末端短路时的最大三相短路时的电流整定，则保护装置动作电流I(3)820I dz.j K k K jxI d3n .l max1.3 1 862017.8A ，取20A保护装置一次动作电流灵敏系数按最小运行方式下线路始端两相短路电流来校验：I(2)d1. minKlmIdz限时电流速断保护动作时间取 0.5 秒。
低压配电室万能断路器速断整定公式
低压配电室万能断路器速断整定公式
低压配电室万能断路器速断整定公式是一项重要的工作，它可以确保低压配电设备的正常运行。
在进行整定之前，我们需要理解断路器速断特性的基本概念。
首先，万能断路器速断整定公式通常基于电路短路电流和时间特性。
电路短路电流是指当电路出现故障时，通过短路处的电流大小。
而时间特性是指在出现短路时，断路器能够在多长时间内将电路切断。
根据这些特性，我们可以使用万能断路器速断整定公式来计算出合适的整定参数。
这个公式通常包括以下几个要素：
1. 额定电流（In）：这是指断路器额定的电流负荷，通常以安培（A）为单位表示。
2. 故障电流（If）：这是指出现故障时电路中的瞬时电流，通常以千安（kA）为单位表示。
3. 故障持续时间（t）：这是指电路短路持续的时间，通常以毫秒（ms）为单位表示。
4. 整定倍数（K）：根据故障电流和故障持续时间，可以计算出整定倍数。
整定倍数是断路器动作时间与理论时间的比值。
根据以上要素，可以使用以下公式进行整定计算：
整定倍数 = 故障电流 / 额定电流
根据实际需要，可以根据具体要求对整定倍数进行微调。
需要注意的是，万能断路器速断整定公式具有一定的技术复杂性，因此在进行整定之前一定要准确了解电路的特性和具体要求，以保证整定的准确性和可靠性。
此外，整定工作应由专业人员进行，并按照相关的标准和规范进行操作。
总结而言，低压配电室万能断路器速断整定公式是确保低压配电设备正常运行的重要工作。
通过合理计算整定参数，可以保证断路器在故障发生时能够快速切断电路，确保设备和人员的安全。
DW15万能断路器使用说明
引言DW15（DW15C）-630及DWX15（DWX15C）-630系列万能式断路器（DW15C、DWX15C抽屉式断路器）是上海电器科学研究所和国内有关工厂联合设计的更新换代产品，本系列产品性能符合GB14048.2,JB8590.1，IEC947-2：(1989)等标准。
上海电器科学研究所为加速科研成果的推广及开发，使科研成果迅速有效地转为社会生产力，以满足社会主义建设的需要。
为此，上海精益电器厂作为上海电器科学研究所在上海地区生产和开发万能式断路器的基地，开发和生产了本系列产品。
我们竭诚欢迎广大用户对本厂产品提出宝贵意见以有利于提高产品质量，更好地为用户服务。
感谢您使用我厂的产品！上海精益电器厂2002.01目录1.用途及分类 (3)2.型号 (4)3.断路器的正常工作条件 (4)4.技术数据及性能 (5)5.结构特点说明 (11)6.二次回路用户接线 (14)7.安装尺寸及外形尺寸 (18)8.安装、使用及维护 (21)9.备品备件 (22)10.定货单 (22)1. 用途及分类1.1 用途DW15-630万能式断路器（以下简称断路器）及DWX15-630万能式限流断路器（以下简称限流断路器）的额定电流自100A至630A，额定工作电压交流50Hz自380V至660V。
该断路器主要在配电网络中用来分配电能、保护线路及电源设备的过载、欠电压和短路。
也能在交流50Hz、380V电网中用来保护电动机的过载，欠电压和短路。
正常条件下，断路器可作为线路不频繁转换及电动机不频繁起动之用。
由于断路器还具有三段保护特性，可以对电网作选择性保护。
限流断路器由于有限流特性，特别适用于可能出现大短路电流的网络。
DW15C-630及DWX15C-630抽屉式断路器除了有固定式的一切用途之外，还具有抽屉式安装结构。
抽屉式的安装结构提高了使用的经济性，在主电路和二次回路中均采用了插入式结构，省略了固定式所必须的隔离开关，起到一机二用。
断路器整定值计算
断路器整定值计算摘要：I.断路器整定值的概念- 断路器的作用- 整定值的意义和重要性II.断路器整定值的计算方法- 欧姆定律- 电流互感器- 负载电流的确定- 整定电流的计算III.整定值的调整和优化- 整定值的影响因素- 整定值的调整方法- 整定值优化的意义IV.断路器整定值计算的案例分析- 案例介绍- 整定值计算过程- 结果分析正文：I.断路器整定值的概念断路器是一种用于保护电路的安全开关装置，可以在电路发生过载、短路等异常情况时，及时切断电路，防止电路损坏和火灾等事故的发生。
而断路器的整定值，是指在电路正常运行时，断路器应该切断电路的最大电流值。
整定值的大小直接影响到断路器的保护效果和电路的稳定性，因此十分重要。
II.断路器整定值的计算方法断路器整定值的计算方法主要包括欧姆定律和电流互感器两种。
欧姆定律是指在电路中，电流和电阻之间的关系，可以通过欧姆定律计算出电路中的电流值。
电流互感器是一种专门用于测量电流的传感器，可以将高电流转换为低电流，以便于测量和控制。
在计算整定值时，需要先确定负载电流，然后根据负载电流和电流互感器的变比，计算出整定电流。
整定电流通常是电流互感器输出的电流信号的倍数，通常为1.1~1.3 倍。
III.整定值的调整和优化整定值的调整和优化是一个复杂的过程，需要综合考虑多个因素，包括负载电流、电路稳定性、断路器性能等。
通常情况下，整定值的调整可以通过改变电流互感器的变比来实现。
整定值优化的意义在于，可以提高电路的安全性和稳定性，防止由于整定值不合适而导致的电路故障和事故。
IV.断路器整定值计算的案例分析假设有一个电路，负载电流为30A，电流互感器的变比为200/5A，断路器额定电流为400A。
根据欧姆定律，可以计算出负载电阻值为：R = U/I = 220V / 30A = 73.33Ω根据电流互感器的变比，可以计算出电流互感器输出的电流信号为：I_signal = I_load * (N2/N1) = 30A * (5A/200A) = 0.075A根据整定电流的计算公式，可以计算出整定电流为：I_set = K * I_signal = 1.3 * 0.075A = 0.0975A因此，该断路器的整定值应该设置为0.0975A。
如何整定断路器范文
如何整定断路器范文断路器是一种用于保护电气设备和电路免受过电流的损害的安全装置。
当电流超过设定值时，断路器会自动切断电源，防止电路过载、短路或其他故障导致的火灾和设备损坏。
因此，正确地设置和调整断路器是非常重要的，本文将介绍如何整定断路器。
首先，了解断路器的工作原理和主要参数是很重要的。
断路器主要有两个重要参数，即额定电流和动作时间。
额定电流是指断路器能够安全负载电流的最大值，过载时不会跳闸。
动作时间是指断路器在超过额定电流时什么时间内必须跳闸。
这两个参数通常印在断路器的外壳上，也可以通过断路器额定电流表和动作时间表查询。
其次，了解需要保护的电路的负载特性也很重要。
根据负载特性选择合适的断路器额定电流。
通常，断路器的额定电流应大于负载电流的10-30%，以确保正常运行和安全性。
例如，如果负载电流为10A，那么选择额定电流为13A的断路器。
如果负载电流超过断路器的额定电流，将会导致断路器过载，跳闸。
然后，进行断路器的动作时间调整。
不同的电路和负载可能需要不同的动作时间。
断路器的动作时间一般有两种类型，即瞬时动作和延时动作。
瞬时动作指断路器在超过额定电流时立即跳闸，而延时动作指断路器可以在一段时间内容忍超过额定电流，以应对一些短暂的过载情况。
一般来说，瞬时动作用于对负载电流非常敏感的电路，如电子设备，以避免负载损坏。
而延时动作用于对短暂过载情况容忍度较高的电路，如灯具和家电等。
根据需要选择适当的动作时间，并通过调整断路器上的相应旋钮或开关来完成调整。
最后，进行断路器的漏电保护设置。
漏电保护是一种用于检测电气设备漏电故障的安全装置。
它可以检测到漏电电流，并在超过设定值时立即切断电源，以防止漏电电流对人身安全和设备造成损害。
有两种常见的漏电保护器，即漏电保护断路器(RCD)和漏电保护开关。
根据需要选择适当的漏电保护器，并将其正确连接到断路器。
在断路器整定的过程中，需要注意以下事项：1.断开电路电源，确保工作安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
断路器整定
(1)过载长延时脱扣器的整定值Ir
过载长延时动作电流整定为导线允许载流量的0.8～1 倍，主要根据设计负载电流大小确定；导线允许载流量约为线路计算负荷电流的1.2倍。
(2)短路短延时脱扣器的整定值Isd
定时限短路脱扣器主要用于保证保护电器动作的选择性。
在线路中没有电动机负荷的条件下，Isd≥1.2Ijx，Ijx 为线路计算负荷电流。
为实现选择性保护，短路短延时脱扣器的整定值还应同时满足以下两个条件，Isd （上级开关短路短延时脱扣器的整定值）≥1.5 Isd（下级开关短路短延时脱扣器的整定值）
Isd（上级开关短路短延时脱扣器的整定值）≥1.2 Ii（下级开关短路瞬时脱扣器的整定值）
短路脱扣器的整定时间通常有0.1(或0.2)、0.4、0.6、0.8s 等几种，根据需要确定。
选择性低压断路器（非末级）上下级时间差不小于0.2s。
(3)短路瞬时脱扣器的整定值Ii
在线路中没有电动机负荷的条件下，Ii≥1.2 Ijx，Ijx 为线路计算负荷电流。
非选择性低压断路器（末级）瞬时脱扣器电流整定值，在大于回路正常工作时的尖峰电流条件下，尽可能整定得小一些。
为满足被保护线路各级间选择性要求，选择性低压断路器（非末级）瞬时脱扣器电流整定值应在满足动作灵敏性前提下，尽量整定大些，以免在故障电流很大时导致上下级均瞬时动作，破坏选择性。
如果非末级开关只有两段保护功能（过载长延时和短路瞬时），要通过短路瞬时脱扣器实现选择性保护功能，必须满足如下条件：Ii（上级开关短路瞬时脱扣器的整定值）≥2.5 Ii（下级开关短路瞬时脱扣器的整定值）。
