2020年中考物理复习专题电阻的测量(原卷版)
专题19 电阻的测量
★考点一：电阻及滑动变阻器的使用
1．（2019?盘锦）关于导体电阻，下列说法正确的是（）
A．铜导线电阻比铁导线电阻小
B．导体两端的电压为零时，导体的电阻为零
C．只增加导体的横截面积，导体的电阻增大
D．导体的电阻越小，表示导体对电流的阻碍作用越小
2．（2019?菏泽）当滑动变阻器的滑片向b端滑动时，下列四种接法中，变阻器阻值变大的是（）
A．B．
C．D．
3．（2019?天津）如图是滑动变阻器的结构和连入电路的示意图，当滑片P向左滑动时，连入电路的电阻变小的是（）
A．B．
C．D．
★考点二：测量定值电阻的阻值
4．（2019?重庆）小明同学在“伏安法测电阻”的实验中：
（1）在连接电路时，开关S应处于的状态，滑动变阻器的滑片P应放在电阻最的位置。
（2）小明同学连接了如图甲的电路，闭合开关，电流表示数，电压表示数。（两空均选填“有”或“无”）
（3）他仔细检查电路，发现有一根导线连接错误，请你在答图甲中错误的导线上画“×”，并用笔画线代替导线画出正确的一根连接导线。
（4）正确连接电路后，闭合开关，调节滑动变阻器滑片P，当电压表的示数为2V时，观察到电流表示数如图乙所示，他记下数据并算出电阻R的阻值为Ω。
（5）同组小斌同学继续向（选填“A“或“B”）端移动滑片P，适当增大电阻R 两端的电压，并进行了多次测量计算电阻的平均值从而减小实验误差。5．（2019?南京）有两只阻值未知的定值电阻R1、R2。
（1）图甲是用伏安法测R1阻值的实物电路，电源电压恒为3V，滑动变阻器最大阻值为10Ω。
①甲图中有一根导线连接错误，请在该导线上画“×”并在图上改正（所画的导线用实
线且不能交叉）。
②改正电路后，闭合开关，发现无论怎样移动滑动变阻器滑片，两电表均无示数，其
原因可能是（填字母）。
A．滑动变阻器断路B．R1断路C．R1短路
③故障排除后，正确操作实验器材，移动滑片，当电压表示数为1.2V时，电流表示
数如图乙所示，则待测电阻R1＝Ω。
④现有以下三组数据，分析可知，不可能通过以上实验获得的数据有（填序
号）。
实验序号U/V I/A R1/Ω
1 0.8 0.2
2 1.6 0.4
3 1.9 0.475
（2）图丙是能巧测R2阻值的实验电路图。图中R为电阻箱，R0为定值电阻（阻值未知）。要求仅利用电阻箱读数表达R2的阻值请在空白处填上适当内容。
①将开关接a，调节电阻箱和滑动变阻器滑片P至适当位置，记下；
②将开关接b，调节，保持不变，记下；
③则R2＝。
★考点三：电阻变化
6．（2019?常德）如右图，是某实验小组的同学连接的电路，则（）
A．在连接此电路时，开关应该断开；开关闭合前，滑片应处于最左端
B．S1、S2都闭合时，L1、L2并联，电流表测干路的电流
C．先闭合S1、S2，再断开S1时，电流表示数变小，电压表示数变小
D．S1、S2都闭合时，将滑片右移时，电流表示数变小，电压表示数变小
7．（2019?西宁）高速公路收费站对过往的超载货车实施计重收费，某同学结合所学物理知识设计了如图所示的计重秤原理图，以下说法正确的是（）
A．称重表其实是一个电压表
B．电路中的R1是没有作用的
C．当车辆越重时，R连入电路的阻值越大
D．当车辆越重时，称重表的示数越大
8．（2019?攀枝花）如图所示，电源电压不变，当开关S2断开，S1、S3闭合时，电流表示数为I1，电压表示数为U1；当开关S2闭合，S1、S3断开时，电流表示数为I2，电压表示数为U2．已知R1：R2＝2：1，则（）
A．＝，＝B．＝，＝
C．＝，＝D．＝，＝
9．（2019?鄂尔多斯）在如图电路中，闭合开关后，当滑片P向右移动时，下列说法，正确的是（）
A．电流表的示数变大
B．小灯泡亮度变大
C．与示数乘积变大
D．的示数与示数之差的比值变大
10．（2019?呼和浩特）用电器甲和乙，其电流与其两端电压关系如图所示，其中直线表示用电器甲的电流与其两端电压关系图。下列说法正确的是（）
A．用电器甲电阻不变，大小为0.1Ω
B．用电器乙电阻随着电流增大而变大，最大值为10Ω
C．如果把这两个用电器串联接在6V的电源上，电路中的电流是0.43A
D．如果把这两个用电器并联接在4V的电源上，干路中的电流是0.65A
★考点四：影响电阻的因素
11．（2019?福建）在相同温度下，关于导体的电阻，下列说法正确的是（）A．铜线的电阻一定比铝线的小
B．长度相同粗细也相同的铜线和铝线电阻相等
C．长度相同的两根铜线，粗的那根电阻较大
D．粗细相同的两根铜线，长的那根电阻较大
12．（2018?贺州）用如图所示电路探究“影响电阻大小的因素”实验时，下列说法正确的是（）
A．该电路中不可以用小灯泡代替电流表判断电流强弱
B．实验只需控制导体的材料相同
C．该电路探究导体的电阻大小与导体长度有关
D．根据图中的实验可以得出：导体电阻的大小与导体的材料有关13．（2019?沈阳）在“探究影响导体电阻大小的因素”的实验中，小明将长度和横截面积均相同，但材料不同的电阻丝A和电阻丝B按照如图所示的方式连接起来。闭合开关，一段时间后，如果电流通过电阻丝A比电阻丝B产生的热量少，这表明电阻丝（选填“A”或“B”）的电阻较大，由此可见导体电阻大小与导体的有关。
（不考虑温度对电阻的影响）
14．（2019?百色）在探究“电阻的大小与哪些因素有关”的实验中，采用如图甲所示的实验装置，a、b、c是镍铬合金制成的三根导线，a、b长度相同但粗细（横截面积）不同，a、c粗细相同而长短不同，导线d由锰铜合金制成，长短、粗细与导线b相同。
（1）实验中电流表的示数越大，对应的导线电阻越；
（2）将导线a接在M、N之间，闭合开关，电流表示数如图乙所示，此时电流为A；
（3）依次将导线b、c、d替换导线a接入电路，电流表对应的示数如下表所示：导线代号 a b c d
电流表的示数﹣ 1.3A 2.2A 2.7A
①选导线a、b比较是为了探究导线电阻的大小与的关系；探究导线电阻的大
小与材料的关系，应选用的两根导线是（填写导线代号）；
②由此可知：导线电阻的大小与材料有关，用相同材料制成的导线长度越，
横截面积越，电阻越大：
（4）若想进一步用“伏安法”测量导线a的电阻，除了如图甲所示的器材外，至少还需要在此电路接入一个表和一个变阻器，连好电路后，经多次测量，绘得导线a的U﹣I图象如图丙所示，则其电阻为Ω。
★考点五：测量小灯泡的电阻
15．（2019?北京）某同学测量额定电压为2.5V的小灯泡L在不同电压下的电阻。
（1）他连接了如图1所示的实验电路，其中有一个元件与导线连接有误，这个元件是：。
（2）改正（1）中的错误后，闭合开关，调节滑动变阻器，进行多次测量，测量的数据如表所示。
电压U/V 0.9 1.3 1.7 2.1 2.5
电流I/A 0.18 0.22 0.24 0.26 0.28
请完成下列问题：
①小灯泡L正常发光时的电阻R L＝Ω．（结果保一位小数）
②若将与上述小灯泡L规格完全相同的两个小灯泡串联接入电路，如图2所示。闭合
开关，调节滑动变阻器，使电压表的示数为1.8V，则电流表的示数为A。16．（2019?岳阳）利用图甲测小灯泡的电阻，小灯泡的额定电压为2.5V，电源电压恒定不变。
（1）闭合开关前，应将滑动变阻器的滑片P置于端（填“A”或“B”），目的是保护电路。
（2）闭合开关后，发现小灯泡不亮，则接下来合理的操作是（填字母代号）。
A．断开开关，更换小灯泡B．移动滑动变阻器，观察小灯泡是否发光
（3）当小灯泡正常发光时，电流表示数如图乙，则小灯泡正常发光时的电流为A，小灯泡正常发光时的电阻为Ω（计算结果保留一位小数）。
（4）某同学根据记录的部分实验数据，计算出小灯泡的电阻，发现有一组测量数据存在错误。请指出错误数据的序号并说明判断依据。
序号 1 2 3 4
U/V 0.1 1.3 2.1 3.0
I/A 0.05 0.11 0.26 0.3
R/Ω 2 11.8 8.1 10
★考点六：特殊方法测电阻
17．（2019?玉林）如图所示，图甲是“伏安法测电阻”的实验电路图。
（1）请你根据图甲的电路图，用笔画线代替导线，将图乙中的实物图连接完整。（要求滑动变阻器滑片P向右移动时阻值变大）
（2）在连接电路时，开关必须。
（3）闭合开关S后，发现电流表无示数，电压表有示数，则出现的故障可能是。
（4）排除故障后，闭合开关S，当滑片P移动到某一个位置时，电流表的示数为0.2A，电压表的示数如图丙所示，其读数为V，则待测电阻R x＝Ω。
（5）若实验中电流表不慎损坏，现给你一个已知阻值为R0的电阻、一个单刀双掷开关和导线若干，请你用上述器材和原有器材完成图丁的电路图，要求能测量R x的阻值。
18．（2019?泸州）程新同学设计了如图甲所示的电路来测量电源电压U和未知电阻R x 的阻值。已知定值电阻的阻值为R0、电源两端电压保持不变。请完成下列问题：（1）根据甲中电路图，用黑色签字笔画线代替导线，将乙中的实物图补充完整。
（2）电路正确连接后，当开关S、S1闭合，S2断开时，电流表示数为I1；则电源的电压U＝。
（3）当开关S、S2闭合，S1断开时，电流表示数为I2；则待测电阻R x＝。
（4）不改变甲图所示的电路，若开关S1始终处于断开状态，仅对开关S、S2进行操作（选填“仍能”或“不能”）测量电源电压和未知电阻R x的阻值。
19．（2019?天水）利用图甲所示的电路测量未知电阻R x的阻值，阻值大约为5Ω。
（]）请你根据电路图用笔画线代导线，将图乙的实验电路连接完整。
（2）闭合开关前，应将滑动变阻器的滑片置于端（选填“A”或“B”）。
（3）闭合开关，发现电压表和电流表均无示数。小芳利用另一只完好的电压表进行检测，把电压表分别接在a、b之间和b、c之间，电压表均有示数；接在a、c之间，电压表无示数。如果电路连接完好，只有一个元件有故障，该故障是。
（4）排除故障后，调节滑动变阻器，记录多组数据。画出了待测电阻R x的I﹣U图象，如图丙所示。由图象可得R x＝Ω。
（5）如图丁所示的实验电路图，不能够得出定值电阻R x阻值的电路是。
20．（2019?福建）现要测量电阻R X的阻值，提供的实验器材有：待测电阻R x（约5Ω）、两节干电池、电流表、电压表、滑动变阻器、开关及导线若干°
（1）用笔画线代替导线，将图1中的实物图连接完整，要求滑动变阻器的滑片P向接线柱D移动时接入电路的阻值变小。
（2）正确连线后，闭合开关，移动滑片P，电流表示数几乎为零，电压表示数接近电源电压且几乎不变。若电路中只有一处故障，可判断该故障是。
（3）排除故障继续实验，某次测量，电流表的示数为0.50A，电压表的示数如图2，该示数为V，则R x＝Ω。
（4）某同学利用电源（电压未知）、电阻箱（0﹣999.9Ω）和电流表（指针能正常偏转，但刻度盘示数模糊不清）等器材，测电阻R x的阻值，设计的电路如图3．完成下列实验步骤：
①正确连接电路，断开S1、S2，将电阻箱R阻值调至最大；
②；
③；
④电阻R x＝。（用测得量的符号表示）
★考点七：热敏电阻
21．（2019?无锡）小红家有一支电子体温计，查阅说明书得知，电子体温计的探测器是热敏电阻，其阻值随着温度的变化而变化。小红买来一个热敏电阻，准备设计和制作一支模拟电子体温计。她计划先测出此热敏电阻在不同温度时的阻值，按照图甲所示连接了实验电路。R T为热敏电阻，实验时，R T置于温控箱（图中虚线区域）中电源电压保持不变，R1为定值电阻，R2为电阻箱（0～9999Ω），S2单刀双掷开关，开关S1和S2闭合前，小红将电阻箱R2的阻值调到最大。
（1）小红首先调节温控箱的温度，使R T温度为42.0℃，闭合S1，将S2接2，读出电压表的示数为3V。
①为测量此时R T的阻值，接下来的操作是：将S2接（选填“1”或“2”），调节
电阻箱R2的阻值，使电压表示数为V，读出此时R2的阻值即为42.0℃时R T 的阻值。
②逐渐降低温控箱的温度，根据上述方法测量出R T在不同温度时的阻值，若依据小
红所测数据画出的R T阻值随温度变化的图象如图乙所示，且当R T的温度降至32.0℃时，闭合S1，将S2接2，电压表示数为2.4V．求电阻R1的阻值。
（2）在获得如图乙所示的R T阻值随温度变化的关系后，为了自制模拟电子体温计，小红将S2始终接2，闭合S1后，通过电压表的示数大小来显示温度高低，如果将R T 用绝缘布包好后置于正常人腋窝中央，保持腋窝合拢，闭合S1，当电压表示数稳定后，电压表示数最接近。
A.2.25V
B.2.45V
C.2.65V
D.2.85V
★考点八：气敏电阻
22．（2019?青岛）如图甲是某酒精浓度检测仪的原理图。电源电压保持不变，R1为定值电阻，R2为酒精气体敏感电阻，它的阻值随酒精气体浓度变化曲线如图乙。闭合开关，驾驶员呼出的气体中酒精浓度越大，R2的阻值，电压表示数，当电压表示数达到一定值时，检测仪发出报警信号。
★考点九：力敏电阻
23．（2019?云南）压力传感器是电子秤中的测力装置，可视为阻值随压力而变化的压敏电阻。小刚从某废旧电子秤上拆下一个压力传感器，探究其阻值与所受压力大小（不超过250N）的关系，如图是小刚设计的实验电路图。电源电压恒定，R0为定值电阻，R1为压力传感器。
（1）连接电路时开关应，电路中R0的作用是。
（2）闭合开关，发现电流表无示数，电压表示数接近电源电压，电路出现的故障是；排除故障后，逐渐增大R1受到的压力，闭合开关，读出电流表和电压表的示数，计算出对应的R1的阻值，记录如表，第5次测深时，电压表示数为4V．电流表示数为0.2A．此时R1的阻值为欧。请根据表中的数据在图2中画出R1随F变化的关系图象。
次数 1 2 3 4 5 6
F/N 0 50 100 150 200 250
R1/Ω60 50 40 30 10 （3）通过实验探究可归纳出，R1的阻值随压力F大小变化的关系式为，当R1的阻值为32时，R1上受到的压力是N，若此压力为压力传感器在电子称正常工作时受到的压力，则电子秤应显示kg。
★考点十：计算题
24．（2019?安徽）如图为“研究小灯泡灯丝的阻值变化特点”的电路图。实验所选用的器材均能符合实验要求，其中部分器材的规格如下：（小灯泡额定电压 3.8V，额定电流0.32A）；电压表（量程3V，内阻3000Ω）；电流表（量
程500mA，内阻0.5Ω），定值电阻R0（限值1000Ω）。按电路图连接好电路，闭合开关，调节滑动变阻器的滑片至某一位置时，发现电压表的示数为 2.7V，电流表的示数为315mA．求此时：
（1）小灯泡两端的电压；
（2）通过小灯泡的电流；
（3）小灯泡灯丝的阻值。
25．（2019?福建）空气质量指数是环境监测的重要指标，下表的空气质量等级是按照空气质量指数A划分的。某兴趣小组自制的空气质量监测仪，用电压表显示空气质量指数，工作原理电路图如图。已知电源电压U＝18V，电压表量程为0～15V，定值电阻R0的阻值为100Ω，气敏电阻阻值R与A的关系为R＝×103Ω
空气质量指数A 0?50 51?100 101?150 151?200 201?300 ＞300
空气质量等级优良轻度污染中度污染重度污染严重污染
（1）通过计算，判断电压表示数为10V时对应的空气质量等级。
（2）更换定值电阻R0可改变监测仪的测量范围，若要使电压表满偏时对应的空气质
量指数A＝400，则更换后的定值电阻R′0的阻值应为多大？
人教版中考物理电压 电阻(word)
人教版中考物理电压电阻（word） 一、电压电阻选择题 1．如图所示，在“○”处可以连接电流表或电压表测量电路中的电流、电压，为使L1与L2串 联，以下做法正确的是（） A. a为电流表，b为电压表，c为电流表 B. a为电压表，b为电压表，c为电流表 C. a为电流表，b为电流表，c为电压表 D. a为电流表，b为电流表，c为电流表【答案】B 【解析】【解答】解： L1与L2串联，由图可知a表跟灯泡L1并联，所以应为电压表；b表与灯泡L2并联，应为电压表；c表跟灯泡L2串联，所以应为电流表． 由上述可知选项A、C、D都不正确． 故选B． 【分析】（1）电流表与被测用电器串联，并且在电路中相当于导线，去掉后对电路有影响；（2）电压表与被测用电器并联，在电路中相当于开路，去掉后对电路没有影响． 2．在如图所示的电路中，电压表测量的是（） A. 灯L1两端的电压 B. 灯L2两端的电压 C. 电源两端的电压 D. 开关S两端的电压 【答案】B 【解析】【解答】解：本题中电压表画在左上角，好象是在电池的两端，离L2很远，其实电压表是并联在L2的两端的，测的是L2的电压． 故选B． 【分析】电压表的使用规则要求，电压表要与被测电路并联． 3．如图所示，当开关S闭合后，电压表V2示数为10 V，电压表V1示数为8 V，若电源电压为15 V，则灯L2两端电压为（）
A. 2 V B. 3 V C. 5 V D. 7 V 【答案】 B 【解析】【解答】根据电路图，电压表V1测量L1和L2，电压表V2测量L2和L3，则L3的电压为15V-10V=5V，L2的电压为8V-5V=3V，B符合题意。 故答案为：B. 【分析】根据串联电路中总电压等于各用电器电压之和计算各用电器的电压。 4．如图所示的电路中，电源电压保持不变，闭合开关s，将滑动变阻器滑片向左移动时（） A. 灯泡L1亮度不变、L2变亮 B. 电流表示数不变，电压表示数变大 C. 电流表示数变小，电压表示数不变 D. 电流表、电压表示数均不变 【答案】 B 【解析】【解答】根据电路图判断是并联电路，滑片上连接电压表，所以滑片的移动不能改变电路中的电流或电压，但改变了电压表测量的范围，电压表测量的反应越大，电压表的示数越大，B符合题意，ACD不符合题意。 故答案为：B. 【分析】由于滑动变阻器上连接电压表，移动滑片不影响电路，但改变电压表测量的范围，电压表示数改变。 5．如图所示，是标有“6V 3.6W”字样的小灯泡，通过的电流随两端电压变化的关系图线．现将两只此规格的灯泡串联到6V电源的两端，则有关说法正确的是（）
中考物理(真题版)专题练习题：电阻的测量
电阻的测量 1.（2019福建，30）现要测量电阻R X的阻值，提供的实验器材有：待测电阻R x（约5Ω）、两节干电池、电流表、电压表、滑动变阻器、开关及导线若干° （1）用笔画线代替导线，将图1中的实物图连接完整，要求滑动变阻器的滑片P向接线柱D移动时接入电路的阻值变小。 （2）正确连线后，闭合开关，移动滑片P，电流表示数几乎为零，电压表示数接近电源电压且几乎不变。若电路中只有一处故障，可判断该故障是。 （3）排除故障继续实验，某次测量，电流表的示数为0.50A，电压表的示数如图2，该示数为V，则R x＝Ω。 （4）某同学利用电源（电压未知）、电阻箱（0﹣999.9Ω）和电流表（指针能正常偏转，但刻度盘示数模糊不清）等器材，测电阻R x的阻值，设计的电路如图3．完成下列实验步骤： ①正确连接电路，断开S1、S2，将电阻箱R阻值调至最大； ②； ③； ④电阻R x＝。（用测得量的符号表示） 2.(2019天水,20)利用图甲所示的电路测量未知电阻R x的阻值，阻值大约为5Ω。 （]）请你根据电路图用笔画线代导线，将图乙的实验电路连接完整。 （2）闭合开关前，应将滑动变阻器的滑片置于______端（选填“A”或“B”）。 （3）闭合开关，发现电压表和电流表均无示数。小芳利用另一只完好的电压表进行检测，把电压表分别接在a、b 之间和b、c之间，电压表均有示数；接在a、c之间，电压表无示数。如果电路连接完好，只有一个元件有故障，该故障是______。 （4）排除故障后，调节滑动变阻器，记录多组数据。画出了待测电阻R x的I-U图象，如图丙所示。由图象可得R x=______Ω．
中考物理知识点：多种方法测电阻
中考物理知识点：多种方法测电阻 中考物理知识点：多种方法测电阻 知识方法点拨 （1）测电阻的思路 伏安法：直接测定电压和电流，相除即可得到电阻。 双安法：无电压表，有两块电流表，有已知电阻。此时电路并联，用两块电流表分别测得两处不同的电流，然后利用支路电压相等列等式，解得待测电阻即可。 双伏法：无电流表，有两块电压表，有已知电阻。此时电路串联，用两块电压表分别测得两处不同的电压，然后利用电压比等于电阻比列等式，解得待测电阻即可。 单安法：无电压表，只有一块电流表，有已知电阻和多个开关。此时电路可以串联，开关起到短路掉某个电阻的作用使得电路出现两种不同的状态，用电流表测得两种状态的不同的电流值，然后利用电源电压相等列等式，解得待测电阻即可；此时电路也可以并联，开关起到断路掉某个支路的作用使得电路出现两种不同的状态，用电
流表测得两种状态的不同的电流值，然后利用各支路电压相等列等式，解得待测电阻即可。 单伏法：无电流表，只有一块电压表，有一直电阻和多个开关。此时电路一定串联，开关起到短路掉某个电阻的作用，用电压表测得两种状态下不同的电压值，然后利用串联电路电压之比等于电阻之比列等等式，解得待测电阻即可。 等效替代法：有电流表或电压表其中的一种，有电阻箱。可串联也可并联，先将待测电阻接入电路中，记录电流表或电压表的示数，再将电阻箱接入电路中，调节电阻箱接入电路的电阻，使得电流表或电压表的示数与上次相同，则此时电阻箱接入电路的阻值即为待测电阻的阻值。（注：有时，第二次会是待测电阻和电阻箱同时都接入到电路中，这时调节电阻箱的阻值，使得电流表或电压表的示数为第一次的一半或二倍，则电阻箱阻值与待测电阻相等） （2）求解待测电阻表达式的两种方法：上述方法各自介绍时，都分别给出了一种求解待测电阻表达式的方法，方法较多，不方便记忆，事实上，只要学会两种方法，就可以解决所有待测电阻表达式的问题。法一：用直接测量量得到的电流或电压值与已知电阻表示出待测电阻的电压和待测电阻的电流，直接相除；法二：将直接测量得到的电流或电压值、已知电阻、待测电阻根据电源电压相等列成
2020年中考物理人教版专题复习：伏安法测量电阻练习题
2020年中考物理人教版专题复习：伏安法测量电阻练习题 1. 在“伏安法测电阻”的实验中，滑动变阻器不能起到的作用是（） A. 改变电路中的电流 B. 改变被测电阻两端的电压 C. 改变被测电阻的阻值 D. 保护电路 2. 在“测量小灯泡的电阻”实验中，下列说法错误的是（） A.闭合开关前，滑动变阻器应放到最大阻值的位置 B. 滑动变阻器起到保护电路的作用 C. 滑动变阻器起到改变小灯泡两端电压，多次测量取平均值，可减小误差的作用 D. 应连好电路后，再把滑动变阻器连入电路中 3. 对于“探究电流跟电阻的关系”和“伏安法测量电阻”的这两个实验，下列说法不正确的是（） A. 它们都是采用控制变量的研究方法 B. 它们的实验电路在教科书中是相同的 C. 前者多次测量的目的是分析多组数据，得出电流跟电阻的关系 D. 后者多次测量的目的是取电阻的平均值，减小误差 4. 在用伏安法测量电阻时，表应与待测电阻并联，若在实验中移动滑动变阻器的滑片，发现两表读数没有随之改变，试分析其可能的原因是：。 5. 如图所示，是小明所在实验小组在“测量小灯泡的电阻”实验中连接的一个实验电路，所用小灯泡标有“2.5V”字样。 （1）请指出电路连接中的两个不当之处： ①；②。 （2）他们改正电路连接中的不当之处后，闭合开关，移动变阻器滑片时，发现两电表的示数和灯泡的亮度都同时变化，但两电表的示数总是比较小，灯泡的亮度也较弱。出现这种现象的原因是：。 （3）电路正常后，他们分别测出了小灯泡的几组电压和电流值。记录如下： ①小灯泡正常工作时的电阻大小约为； ②通过分析实验数据可知，小灯泡的电阻是（填写“不变”或“变化”）的，其原因是：。 6. 小明在做“伏安法测电阻”的实验时。 （1）按如图所示电路图，用笔画线代替导线完成实物连接，电压表选用0～3V量程。
中考物理试题分类汇编(五)电阻的测量专题
电阻的测量专题 1.（2019威海，25）图甲是测量定值电阻R阻值的实验电路图。 （1）闭合开关S，当电压表的示数为2.4V时，电流表示数如图乙所示，则R的阻值为Ω；调节滑片P的位置，进行多次测量，其目的是。 （2）实验过程中，发现电流表示数突然变大，电压表示数几乎为零，则电路故障可能是。 2.（2019乐山，38）小明利用如图甲所示电路图来测量电源电压U和电阻R1的阻值 （1）请按照图甲所示的电路图，用笔画线表示导线，在图乙中完成实物连接。要求：闭合开关后，当滑动变阻器滑片P向右移动时，电流表示数增大； 最大阻值为Ω。 3.（2019南京，28）有两只阻值未知的定值电阻R1、R2。 （1）图甲是用伏安法测R1阻值的实物电路，电源电压恒为3V，滑动变阻器最大阻值为10Ω。 ①甲图中有一根导线连接错误，请在该导线上画“×”并在图上改正（所画的导线用实线且不能交叉）。 ②改正电路后，闭合开关，发现无论怎样移动滑动变阻器滑片，两电表均无示数，其原因可能是（填字母）。 A．滑动变阻器断路 B．R1断路 C．R1短路 ③故障排除后，正确操作实验器材，移动滑片，当电压表示数为1.2V时，电流表示数如图乙所示，则待测电阻R1＝Ω。
④现有以下三组数据，分析可知，不可能通过以上实验获得的数据有（填序号）。 （2）图丙是能巧测R2阻值的实验电路图。图中R为电阻箱，R0为定值电阻（阻值未知）。要求仅利用电阻箱读数表达R2的阻值请在空白处填上适当内容。 ①将开关接a，调节电阻箱和滑动变阻器滑片P至适当位置，记下； ②将开关接b，调节，保持不变，记下； ③则R2＝。 4.（2019年郴州，27）为了测量电源电压和定值电阻，某物理小组设计了如图甲所示的电路。 （1）根据图甲所示电路，用笔画线表示导线，将实物电路补充完整； （2）闭合开关前，滑动变阻器的滑片应放在（选填“a”或“b”）端； （3）假设电源电压恒为U0，定值电阻的阻值为R1．如果电压表示数用U表示，电流表示数用I表示，则U与I的关系式为U＝（用U0、I、R1表示）； （4）检查电路无误后，闭合开关S，移动滑动变阻器的滑片P，进行多次实验，记录电流表和电压表的读数，并画出了U﹣I图象，如图丙所示。图象是一条直线，与U、I坐标轴分别交于3V和0.6A处。由此可知，电源电压U0＝V，定值电阻R1＝Ω。
人教版初三物理全册初中物理电阻的测量
《电阻的测量》教学设计
—r^TL-l 【器材的选取】 如果灯泡的额定电压是2 . 5V,则电源用两节干电池就可以；电压表使用0?3V量程即可，电压表使用0?0 . 6A量程即可，滑动变阻器应该挑选最大电流超过0 . 5A的规格。 观看视频后学生一起回答注意事项。 【注意事项】 ①注意观察电流表、电压表的指针是否指在“ 0”刻线处，如果不 在，还要注意先调零； ②在连接电路的过程中开关要始终处于断开状态； ③如果使用的导线芯是多股细铜线，连接时要将其顺时针缠绕在接线柱上，这样拧接线柱时会越旋越紧。 ④合上开关前，滑片应该在滑动变阻器阻值最大的位置上，以防止电路中电流突然过大。 ⑤读数时，眼睛正对刻线，确保读数正确。 引入例题，进而全面覆盖伏安法测量电阻的注意事项。 【评估与交流】： 你能从这些数值中看岀还有什么规律吗？ 规律：灯泡的电阻随电压的增加而增大，因为灯泡的电压越大，灯 泡越亮，灯丝温度越高，其电阻值就越大。即灯丝的电阻随温度的变化而变化。师生共同讨论 回答 渗透一种选择器材, 保证实验安全的意 识 可以在学生实验中再 强调说明，这样可以 节省时间 师生一起讨论 解决 在合作中注意既坚 持原则又尊重他人。
(二)特殊方法测量电阻 1.没有电流表 (1 )现有两个电压表、一个已知电阻R0、一个电源、一个开 关和若干导线，如何测一未知电阻Rx的阻值 (2)若没有定值电阻R0,有一个最大阻值为R0的滑动变阻器和电压表，能 否测出待测电阻Rx呢？ 2. 无电压表 (1) 现有两个电流表、一个已知电阻R0、一个电源、一个 开关和若干导线，如何测一未知电阻Rx的阻值类比于上面没 有电流表的情 况，组织学生讨论交流能够举一反三 学生分析、讨论 组织学生自主设计能思考别人的意见，改进自己的探究方案。认识科学探究中必须有合作精神 引导学生发散 思维 培养物理素养
(完整版)初三物理电阻测量测试题
电阻测量测试题 1.在测量额定电压为 2.5V的小灯泡工作时的电阻实验中： （1）在连接电路时开关应。（2）晓明同学连接完电路后，闭合开关，发现电压表向右偏转，而电流表指针向零刻度的左边偏转，造成这一现象的原因是。（3）晓明同学排除故障后连接成了如图所示的电路，闭合开关，发现灯泡较暗，为了让小灯泡正常发光，应将滑动变阻器的滑片向端（选填“左”或“右”）移动。 （4）当小灯泡正常发光时，电流表 指针如图乙所示，则通过灯泡的电 流是A，小灯泡正常工作时 的电阻是Ω。（结果保 留一位小数） 2.小亮同学做测量小灯泡电阻的实 验，小灯泡的额定电压为２．５Ｖ， 已经连接了如下图所示的部分电路。 （１）请你用笔画线代替导线将 图甲中的电路补充完整。（２）闭合 开关之前，应将滑片移到滑动变阻器 的（选填“左”或“右”） 端，目的是为了； （３）当电压表的示数为２．５Ｖ时，电流表的示数如图乙所示，小灯泡的电阻是Ω；（4）小亮移动滑片又测量了两次数据后发现，三次测得的灯泡的电阻相差较大，与其他同学交流也是同样的情况，由此总结得出：当灯泡两端的电压增大时，通过灯泡的电流增大，灯泡的亮度（选填“变亮”或“变暗”），灯泡的电阻。 3.在测量定值电阻Rx阻值的实验中， （1）请你将图甲中的实物电路用笔画 线代替导线连接完整。 （2）实验时，若只有Rx断路，开关 闭合，电路中可能出现的一种现象 是; . （3）在实验过程中，发现电压表不能 使用，小明将滑动变阻器调到最大值作为定值电阻R0使用（R0 值已知），设计了如图乙所示的电路测量Rx阻值，测量时， 只闭合开S1电流表示数I1，只闭合S2电流表示数I2，则Rx 两端电压为，电阻Rx= 。（用I1、I2和 R0表示） （4）因图乙未能测出多组数据，于是小明向 老师借了一只定值电阻R0（R0值已知），设计 了如图丙所示的实验电路，重复（3）中的测 量步骤和计算方法，并多次测量求出了R x的 阻值，小明得出的Rx的阻值是 (正 确/错误)的，理由是。4.关于测量定值电阻阻值得实验 【方案一】运用电压表（无电流表），一个阻值为R0的固定电阻，测量定值电阻阻值。 器材：一只电压表，一个阻值为R0的固定电阻、电源、 开关和导线若干。 实验步骤： 步骤一、请你在图17虚线框中画出实验时所需的电路图， 并连接电路 步骤二、将电压表在Rx两端，闭合开关，读出电压 表的示数Ux 步骤三、将电压表在R0两端，闭合开关，读出电压 表的示数U0 步骤四、根据你设计的电路的特点和实验所测得的物理量，写出Rx的表达式（用符号表示） 【方案二】运用一只电压表（无电流表）一个已知最大阻 值的滑动变阻器，测量定值电阻阻值。 器材：一只电压表、一个已知最大阻值的滑动变阻器，电 源、开关和导线若干。 实验要求：请你在图148虚线框中画出实验所需的电路图。 评估交流： （1）从实验操作角度看，以上两个方案中，方案更好。 （2）好在（只 要求写出一条） 5.小明用“伏安法”测量定植电阻Rx的阻值，实验提供的实验器材有： A.待测电阻Rx（阻值约为200Ω）； B.二节干电池（每节干电池的电压约为1.5V） C.电压表一个（量程0～3V，0～15V）； D.电流表一个（0～0.6A，0～3A）； E.滑动变阻器R0（规格为100Ω,2A）； F．开关S一个，导线若干，则； ①小明用如图所示的电路来测量待测电阻Rx的阻 值，则该电路中电流表所选用的量程对应的分度值 为；电路中的最大电流约为 A。 ②小明同学在实验过程中发现该实验不能较精确地测量出待测电阻Rx的阻值。那么，为了能较精确的测出Rx的阻值，请你只利用提供的部分器材重新设计一种可行的实验方案： A．在虚线方框内画出 你设计的可行实验电路 图，要求连接好电路后， 电表的位置不移动就能测 出待测电阻Rx的阻值（其 中部分已画好） B．根据所画的电路图， 用铅笔线代替导线将实物图连接起来，使之成为符合要

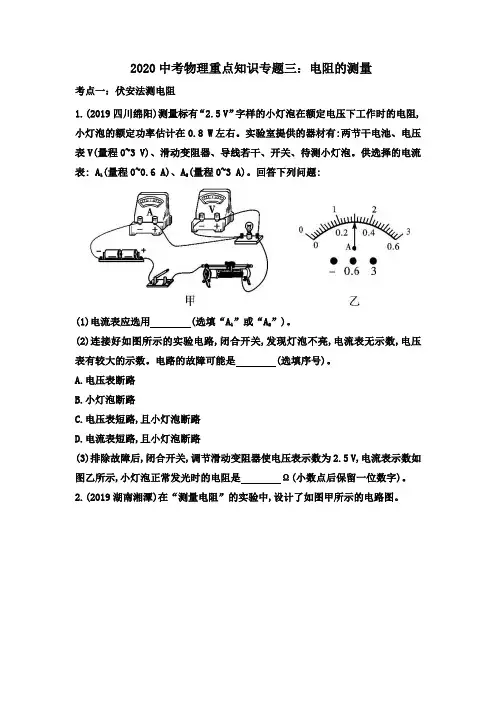

2020中考物理重点知识专题三：电阻的测量(解析版)
