[最新]钢筋平法图集常用符号说明
梁柱板基础钢筋平法标注图解
第一单元 基本知识 及相关概念
第二单元 平法识图（03G101）
第三单元 钢筋算法
第一部分 钢筋专业知识
钢筋种类: 按照生产条件的不同分为：热轧钢筋 、冷拉钢筋 、热处理钢筋 、冷拔低碳钢丝 等。 热轧钢筋（普通钢筋）按照强度分为：Ⅰ、Ⅱ、Ⅲ、Ⅳ四个等级 （Ⅰ、Ⅱ、Ⅲ、Ⅳ是罗马字母，读一、二、三、四）。表示符号：
剪力墙钢筋计算
墙身钢筋
水平钢筋
竖向钢筋
墙端为端柱
墙端为暗柱
外侧钢筋连续通过
外侧钢筋不连续通过
外侧钢筋连续通过
外侧钢筋不连续通过
基础层
中间层
顶层
长度
根数
长度
根数
墙柱
端柱
暗柱
墙柱
暗梁
连梁
纵筋
箍筋
纵筋
箍筋
中间层
顶层
墙身水平钢筋(墙端为暗柱)：
墙端为暗柱时：
长度：
外侧钢筋＝墙长-2*保护层 内侧钢筋＝墙长-2*保护层+弯折
板的分类
单块板
连续板
异形板
Байду номын сангаас
板内钢筋说明
剪力墙涉及相关概念
暗柱 端柱 暗梁 连梁
剪力墙钢筋类型
竖向钢筋：剪力墙身竖直方向设置的用于抗弯的钢筋。
水平钢筋：剪力墙身水平方向设置的用于抗剪的钢筋。
洞口加筋
楼 梯
A型（一跑楼梯） B型（有低端平板一跑楼梯） C型（有低端平板一跑楼梯） D型（有低端和高端平板一跑楼梯）
下部纵筋：跨长-左边支座的右半边-右边支座左半边+左边锚固+右边锚固
架立筋：净跨长- L(净跨)/3【左边支座】- L(净跨)/3【右边支座】+搭接*2

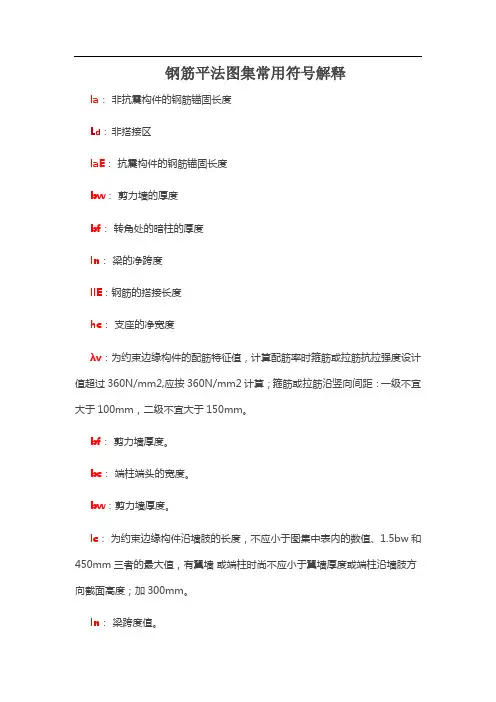

钢筋常用符号解释
钢筋平法图集常用符号解释la：非抗震构件的钢筋锚固长度L d : 非搭接区laE：抗震构件的钢筋锚固长度bw：剪力墙的厚度bf：转角处的暗柱的厚度ln：梁的净跨度llE：钢筋的搭接长度hc：支座的净宽度λv：为约束边缘构件的配筋特征值，计算配筋率时箍筋或拉筋抗拉强度设计值超过360N/mm2,应按360N/mm2计算；箍筋或拉筋沿竖向间距：一级不宜大于100mm，二级不宜大于150mm。
bf：剪力墙厚度。
bc：端柱端头的宽度。
bw：剪力墙厚度。
lc：为约束边缘构件沿墙肢的长度，不应小于图集中表内的数值、1.5bw和450mm三者的最大值，有翼墙或端柱时尚不应小于翼墙厚度或端柱沿墙肢方向截面高度；加300mm。
ln：梁跨度值。
lae：纵向受拉钢筋抗震锚固长度。
la：受拉钢筋最小锚固长度。
lle：纵向受拉钢筋抗震(绑扎)搭接长度。
ll：纵向受拉钢筋非抗震绑扎搭接长度。
lni：梁本跨的净跨值。
hac：暗柱长度。
Hn：所在楼层的柱净高。
hc：柱截面长边尺寸（圆柱为截面直径），也表示为端柱的宽度。
hw：抗震剪力墙墙肢的长度（也表示梁净高）。
hb：梁截面高度。
Ac：为计算边缘构件纵向构造钢筋的暗柱或端柱的截面面积。
各类结构构件名称代码：1、柱KZ-框架柱KZZ-框支柱XZ-芯柱LZ-梁上柱QZ-剪力墙上柱2、剪力墙（1）墙柱YDZ-约束边缘端柱YAZ-约束边缘暗柱YYZ-约束边缘翼墙柱YJZ-约束边缘转角柱GDZ-构造边缘端柱GAZ-构造边缘暗柱GYZ-构造边缘翼墙柱GJZ-构造边缘转角柱AZ-非边缘暗柱FBZ-扶壁柱（2）墙身Q-剪力墙（3）墙梁LL-连梁（无交叉暗撑、钢筋）LL（JC）连梁（有交叉暗撑）（03G）LL（JG）连梁（有交叉钢筋）（03G）LL（JC）连梁（对角暗撑配筋）LL（JX）连梁（交叉斜筋配筋）LL（DX）连梁（集中对角斜筋配筋）AL-暗梁BKL-边框梁（4）墙洞JD-矩形洞口YD-圆形洞口3、梁KL-楼层框架梁WKL-屋面框架梁KZL-框支梁L-非框架梁XL-悬挑梁JZL-井字梁4、梁板式筏形基础JZL-基础主梁JCL-基础次梁LPB-梁板筏基础平板5、平板式筏形基础ZXB-柱下板带KZB-跨中板带BPB-平板筏基础平板6、筏形基础相关构造类型SZD-上柱墩XZD-下柱墩WZJ-外包式柱脚MZJ-埋入式柱脚JK-基坑HJD-后浇带7、楼板LB-楼面板WB-屋面板YXB-延伸悬挑板XB-纯悬挑板8、板带ZSB-柱上板带KZB-跨中板带9、楼板相关构造类型JQD-纵筋加强带HJD-后浇带ZMx-柱帽SJB-局部升降板JY-板加腋BD-板开洞FB-板翻边TY-板挑檐Crs-角部加强筋Cis-悬挑阴角加强筋Ces-悬挑阳角放射筋Rh-抗冲切箍筋Rb-抗冲切弯起筋10、独立基础DJj-普通独立基础阶形DJp-普通独立基础坡形BJj-杯口独立基础阶形BJp-杯口独立基础坡形11、条形基础梁JL-基础梁JQL-基础圈梁12、条形基础底板TJBp-条形基础底板坡形TJBj-条形基础底板阶形13、独立承台CTj-独立承台阶形CTp-独立承台坡形14、承台梁CTL-承台梁15、基础连梁JLL-基础连梁16、地下框架梁DKL-地下框架梁17、基础相关构造类型CJQ-窗井墙JLL-基础连系梁HJD-后浇带SZD-上柱墩XZD-下柱墩JK-基坑（沟）。
钢筋平法标注图解
墙身水平筋计算总结：
无论墙身转角为直角、丁直角、十字角甚至斜交角，墙身水平钢筋的长度计算只区分墙端为端柱还是暗柱，总的来说就是墙身端为暗柱时，水平钢筋算墙长；墙端为端柱时，水平钢筋算净长+锚固。
长度 基础层，需要增加插筋。 中间层＝层高+伸入上层的搭接 顶层＝净高+锚固
根数＝墙净长-2*50 /间距+1（墙身竖向钢筋从暗柱、端柱边50mm开始布置）
左边支座上部负筋：1、上排：L(净跨)/3+锚固 2、下排： L(净跨)/4+锚固 右边支座上部负筋：1、上排：L(净跨)/3+锚固 2、下排： L(净跨)/4+锚固
下部纵筋：跨长-左边支座的右半边-右边支座左半边+左边锚固+右边锚固 吊筋：次梁宽+50*2+2*【梁高-2*砼保护层】/SIN 45 +2*20*D
01
箍筋
顶层连梁，纵筋长度范围内均布置箍筋 中间层连梁，洞口范围内布置箍筋。
02
连梁
中间层纵筋： 层高-非连接 区长度+上层非连接区长度+搭接长度
顶层柱纵筋（中柱）：
层高-梁高－非连接区长度+锚固长度 锚固长度：梁高－砼保护层＋12d
顶层柱纵筋（角柱、边柱）： 层高-梁高-上层非连接区长度+顶层锚固长度
插筋： 与上层钢筋的搭接长度+非搭接区长度+伸入下层的锚固长度
箍筋（根数）： 【L(净跨)-50*2】/箍筋间距 + 1
1
2
墙身竖向钢筋
长度＝墙厚-2*保护层+弯钩
根数＝墙净面积/拉筋的布置面积 注：墙净积是指要扣除暗（端）柱、暗（连）梁；拉筋的面筋面积是指其水平方向间距*竖向间距。
看钢筋图钢筋符号大全
如何看钢筋图纸之迟辟智美创作热扎钢筋品级和直径符号强度等级代号外形钢种公称直径mm符号主要用途经常使用资料HPB235 光圆低碳钢8--20 非预应力Q235HRB335月牙肋合金钢6--50非预应力、预应力20MnSiHRB400 6--50 25MnSi RRB400 6--50 预应力40Si2MnV在图样中一般采纳引出线的方法，具体有以下两种标注方法：①标注钢筋的根数、直径和品级②标注钢筋的品级、直径和相邻钢筋中心距3Ф20：Ф8 @ 200：3：暗示钢筋的根数Ф：暗示钢筋品级直径符号20：暗示钢筋直径Ф：暗示钢筋品级直径符号8：暗示钢筋直径@：相等中心距符号200：相邻钢筋的中心距（≤200mm）一般钢筋的暗示方法名称图例名称图例名称图例钢筋断面带直钩的钢筋端部半圆形弯钩的钢筋塔接无弯钩的钢筋端部带丝扣钢筋端部半直钩的钢筋端部半圆形弯钩的钢筋端部无弯钩的钢筋塔接套管接头序号名称代号序号名称代号序号名称代号1板B15吊车梁DL29基础J 2屋面板WB16圈梁QL30设备基础SJ 3空心板KB17过梁GL31桩ZH 4槽形板CB18连系梁LL32柱间支撑ZC 5折板ZB19基础梁JL33垂直支撑CC 6密筋板MB20楼梯梁TL34水平支撑SC 7楼梯板TB21懔条LT35梯T 8盖板或沟盖板GB22屋架WJ36雨蓬YP一、梁上主筋和梁下主筋同时暗示方法：⑴3Φ22，3Φ20 暗示上部钢筋为3Φ22, 下部钢筋为3Φ20.⑵2φ12，3Φ18 暗示上部钢筋为2φ12, 下部钢筋为3Φ18.⑶4Φ25，4Φ25 暗示上部钢筋为4Φ25, 下部钢筋为4Φ25.⑷3Φ25，5Φ25 暗示上部钢筋为3Φ25, 下部钢筋为5Φ25.二、梁上部钢筋暗示方法：（标在梁上支座处）⑴2Φ20 暗示两根Φ20的钢筋，通长安插，用于双肢箍.⑵2Φ22+（4Φ12）暗示2Φ22 为通长，4φ12架立筋，用于六肢箍.⑶6Φ25 4/2 暗示上部钢筋上排为4Φ25，下排为2Φ25.⑷ 2Φ22+ 2Φ22 暗示只有一排钢筋，两根在角部，两根在中部，均匀安插. 三、梁腰中钢筋暗示方法：⑴G2φ12 暗示梁两侧的构造钢筋，每侧一根φ12.⑵G4Φ14 暗示梁两侧的构造钢筋，每侧两根Φ14.⑶N2Φ22 暗示梁两侧的抗扭钢筋，每侧一根Φ22.⑷N4Φ18 暗示梁两侧的抗扭钢筋，每侧两根Φ18.四、梁下部钢筋暗示方法：（标在梁的下部）⑴4Φ25 暗示只有一排主筋，4Φ25 全部伸入支座内. ⑵6Φ25 2/4 暗示有两排钢筋，上排筋为2Φ25，下排筋4Φ25. ⑶ 6Φ25 （-2 ）/4 暗示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座.⑷ 2Φ25 + 3Φ22（-3）/ 5Φ25 暗示有两排筋，上排筋为5根.2Φ25伸入支座，3Φ22，不伸入支座.下排筋5Φ25，通长安插.一、箍筋暗示方法：⑴φ10@100/200(2) 暗示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍. ⑵φ10@100/200(4) 暗示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍. ⑶φ8@200(2) 暗示箍筋为φ8，间距为200，双肢箍. ⑷φ8@100(4)/150(2) 暗示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍.一、梁上主筋和梁下主筋同时暗示方法：⑴3Φ22，3Φ20 暗示上部钢筋为3Φ22, 下部钢筋为3Φ20.⑵2φ12，3Φ18 暗示上部钢筋为2φ12, 下部钢筋为3Φ18.⑶4Φ25，4Φ25 暗示上部钢筋为4Φ25, 下部钢筋为4Φ25.⑷3Φ25，5Φ25 暗示上部钢筋为3Φ25, 下部钢筋为5Φ25.二、梁上部钢筋暗示方法：（标在梁上支座处）⑴2Φ20 暗示两根Φ20的钢筋，通长安插，用于双肢箍.⑵2Φ22+（4Φ12）暗示2Φ22 为通长，4φ12架立筋，用于六肢箍.⑶6Φ25 4/2 暗示上部钢筋上排为4Φ25，下排为2Φ25.⑷ 2Φ22+ 2Φ22 暗示只有一排钢筋，两根在角部，两根在中部，均匀安插. 三、梁腰中钢筋暗示方法：⑴G2φ12 暗示梁两侧的构造钢筋，每侧一根φ12.⑵G4Φ14 暗示梁两侧的构造钢筋，每侧两根Φ14.⑶N2Φ22 暗示梁两侧的抗扭钢筋，每侧一根Φ22.⑷N4Φ18 暗示梁两侧的抗扭钢筋，每侧两根Φ18. 四、梁下部钢筋暗示方法：（标在梁的下部）⑴ 4Φ25 暗示只有一排主筋，4Φ25 全部伸入支座内.⑵ 6Φ25 2/4 暗示有两排钢筋，上排筋为2Φ25，下排筋4Φ25. ⑶6Φ25 （-2 ）/4 暗示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座.⑷ 2Φ25 + 3Φ22（-3）/ 5Φ25 暗示有两排筋，上排筋为5根.2Φ25伸入支座，3Φ22，不伸入支座.下排筋5Φ25，通长安插. 五、标注示例： KL7（3）300×700 Y500×250 φ10@100/200(2) 2Φ25 N4Φ18 （-0.100） 4Φ25 6Φ25 4/2 6Φ25 4/2 6Φ25 4/2 4Φ25 □———————————□———————□———————————□4Φ25 2Φ25 4Φ25 300×700 N4φ10 KL7(3) 300×700 暗示框架梁7，有三跨，断面宽300，高700.Y500×250 暗示梁下加腋，宽500，高250.N4Φ18 暗示梁腰中抗扭钢筋.φ10@100/200(2) 2Φ25 暗示箍筋和架立筋.暗示梁上皮标高.钢筋混凝土粘结锚固能力可以由四种途径获得：①钢筋与混凝土接触面上化学吸附作用力，也称胶结力.②混凝土收缩，将钢筋紧紧握固而发生摩擦力.③钢筋概况凹凸不服与混凝土之间发生的机械咬合作用，也称咬合力.④钢筋端部加弯钩、弯折或在锚固区焊短钢筋、焊角钢来提供锚固能力. 为了呵护钢筋、防腐蚀、防火以及加强钢筋与混凝土的粘结力，在构件中的钢筋外面要留有呵护层（图 3.3.3）.根据钢筋混凝土结构设计规范规定，梁、柱的呵护层最小厚度为25mm，板和墙的呵护层厚度为10～15mm.正筋就是正弯矩筋,简单的说,就是对受弯构件来说,如梁板等,下部受拉的部位的钢筋,对连续梁板,一般就在跨中, 同理,负筋一般在支座处(上部受拉)通长钢筋就是指在所标的区段内通长设置，直径可以不相同，可以采纳搭接连接形式，保证梁各个部位的这个部份钢筋都能发挥其抗拉强度，而且两端应按受拉锚固的钢筋贯通筋是指贯穿于构件（如梁）整个长度的钢筋，中间既不弯起也不中断，当钢筋过长时可以搭接或焊接，但不改变直径.贯通筋既可以是受力钢筋，也可以是架力钢筋.支座有负筋,是相对而言的,一般应该是指梁的支座部位用以抵消负弯矩的钢筋，俗称担担筋.一般结构构件受力弯矩分正弯矩和负弯矩,抵当负弯矩所配备的钢筋称为负筋,一般指板、梁的上部钢筋，有些上部配置的构造钢筋习惯上也称为负筋.当梁、板的上部钢筋通长时，年夜家也习惯地称之为上部钢筋. 至于端支座负筋，中间支座负筋就是两真个和中间的盖筋又名盖铁、扣筋，通常设置在板的支座（端支座，中间支座），位置在板的上皮，其作用是抵当板的负弯矩，也可以叫板负筋现在板中差未几都有两层，下层筋都是通长的，应该叫主筋，而板负筋是架起来的，板负筋根据设计的分歧也纷歧样，有板上全放的，也有不全放的，不全放的设计一般是长度有梁短跨的1/4 吊筋是将作用于混凝土梁式构件底部的集中力传递至顶部，是提高梁接受集中荷载抗剪能力的一种钢筋,形状如元宝，又称为元宝筋. 主要作用是：由于梁的某部受到年夜的集中荷载作用，可能会使梁上引起斜裂缝，特别是力作用在受拉区内，为了使梁体不发生局部严重破坏，同时使梁体的资料发挥各自的作用而设置的，主要安插在剪力有年夜幅突变部位，防止该部位发生过年夜的裂缝，引起结构的破坏，就必需配吊筋了，还要加配附加箍筋.“腹筋”作用：梁的抗扭它在设计上属构造配筋，即力学上不用设计计算具体力的年夜小，按国家设计规范的构造要求查得此数据.当梁高年夜到一定要求时，就得加设腰筋，按几多、加多年夜规格按构造要求规范查得.1、什么是负弯矩：在弯矩图上（如果你学过结构力学你可以跳过这一部份），向上弯起的弯矩是正弯矩，反之，向下弯起的弯矩就是负弯矩；打个比如，你用手拗一只筷子，向下拗的时候，是筷子下部先断；这是正弯矩，向上拗的时候，是是筷子上部先断，这是负弯矩；明白了正负弯的区别，你就可以往下看了；2、为抵当负弯矩而设置的钢筋就叫负弯矩筋，在工地上经常简称为“负筋”，一般来说，常碰到的负弯矩筋有两种，一种是楼板与梁交接的处所，也就是楼板“生根”的处所，在这个处所，在楼板受力的影响下，应该是梁面受力，对楼板来说，这就是负弯矩筋，一般长度为跨过梁面1米左右；另一种就是梁的支座处，因为梁支端两端受向下的弯矩，在梁支座处，存在负弯矩，这是一个关键部位，常按锚固要求放一定的负筋3、依据GB50010-2002,在温度,收缩应力较年夜的现浇板区域内,钢筋间距宜取为150~200MM,并应在板的未配筋概况安插温度收缩钢筋. 温度收缩钢筋可利用原有钢筋贯通安插,也可另行设置构造钢筋网,并与原有钢筋按受拉钢筋的要求搭接或在周边构件中锚固钢筋算量基本方法第一章梁第一节框架梁一、首跨钢筋的计算1、上部贯通筋上部贯通筋（上通长筋1）长度＝通跨净跨长＋首尾端支座锚固值2、端支座负筋端支座负筋长度：第一排为Ln/3＋端支座锚固值；第二排为Ln/4＋端支座锚固值3、下部钢筋下部钢筋长度＝净跨长＋左右支座锚固值注意：下部钢筋不论分排与否，计算的结果都是一样的，所以我们在标注梁的下部纵筋时可以不输入分排信息.以上三类钢筋中均涉及到支座锚固问题，那么，在软件中是如何实现03G101-1中关于支座锚固的判断呢？现在我们来总结一下以上三类钢筋的支座锚固判断问题：支座宽≥Lae且≥0.5Hc＋5d，为直锚，取Max{Lae，0.5Hc＋5d }.钢筋的端支座锚固值＝支座宽≤Lae或≤0.5Hc＋5d，为弯锚，取Max{Lae，支座宽度-呵护层+15d }.钢筋的中间支座锚固值＝Max{Lae，0.5Hc＋5d }4、腰筋构造钢筋：构造钢筋长度＝净跨长＋2×15d抗扭钢筋：算法同贯通钢筋5、拉筋拉筋长度＝（梁宽－2×呵护层）＋2×11.9d（抗震弯钩值）＋2d拉筋根数：如果我们没有在平法输入中给定拉筋的布筋间距，那么拉筋的根数＝（箍筋根数/2）×（构造筋根数/2）；如果给定了拉筋的布筋间距，那么拉筋的根数＝布筋长度/布筋间距.6、箍筋箍筋长度＝（梁宽－2×呵护层＋梁高-2×呵护层）＋2×11.9d＋8d箍筋根数＝（加密区长度/加密区间距+1）×2＋（非加密区长度/非加密区间距－1）+1注意：因为构件扣减呵护层时，都是扣至纵筋的外皮，那么，我们可以发现，拉筋和箍筋在每个呵护层处均被多扣失落了直径值；而且我们在预算中计算钢筋长度时，都是依照外皮计算的，所以软件自动会将多扣失落的长度在弥补回来，由此，拉筋计算时增加了2d，箍筋计算时增加了8d.（如下图所示）7、吊筋吊筋长度＝2*锚固+2*斜段长度+次梁宽度+2*50，其中框梁高度>800mm 夹角=60°≤800mm 夹角=45°二、中间跨钢筋的计算1、中间支座负筋中间支座负筋：第一排为Ln/3＋中间支座值＋Ln/3；第二排为Ln/4＋中间支座值＋Ln/4注意：傍边间跨两真个支座负筋延伸长度之和≥该跨的净跨长时，其钢筋长度：第一排为该跨净跨长＋（Ln/3＋前中间支座值）＋（Ln/3＋后中间支座值）；第二排为该跨净跨长＋（Ln/4＋前中间支座值）＋（Ln/4＋后中间支座值）.其他钢筋计算同首跨钢筋计算.三、尾跨钢筋计算类似首跨钢筋计算四、悬臂跨钢筋计算1、主筋软件配合03G101-1，在软件中主要有六种形式的悬臂钢筋，如下图所示这里，我们以2＃、5＃及6＃钢筋为例进行分析：2＃钢筋—悬臂上通筋＝（通跨）净跨长＋梁高＋次梁宽度＋钢筋距次梁内侧50mm起弯－4个呵护层＋钢筋的斜段长＋下层钢筋锚固入梁内＋支座锚固值5＃钢筋—上手下排钢筋＝Ln/4+支座宽+0.75L6＃钢筋—下部钢筋＝Ln--呵护层+15d2、箍筋（1）、如果悬臂跨的截面为变截面，这时我们要同时输入其端部截面尺寸与根部梁高，这主要会影响悬臂梁截面的箍筋的长度计算，上部钢筋存在斜长的时候，斜段的高度及下部钢筋的长度；如果没有发生变截面的情况，我们只需在“截面”输入其端部尺寸即可.（2）、悬臂梁的箍筋根数计算时应不减去次梁的宽度；根据修定版03G101-1的66页.第二节其他梁一、非框架梁在03G101-1中，对非框架梁的配筋简单的解释，与框架梁钢筋处置的分歧之处在于：1、普通梁箍筋设置时不再区分加密区与非加密区的问题；2、下部纵筋锚入支座只需12d；3、上部纵筋锚入支座，不再考虑0.5Hc＋5d的判断值.未尽解释请参考03G101-1说明.二、框支梁1、框支梁的支座负筋的延伸长度为Ln/3；2、下部纵筋端支座锚固值处置同框架梁；3、上部纵筋中第一排主筋端支座锚固长度＝支座宽度－呵护层＋梁高－呵护层＋Lae，第二排主筋锚固长度≥Lae；4、梁中部筋伸至梁端部水平直锚，再横向弯折15d；5、箍筋的加密范围为≥≥1.5hb；7、正面构造钢筋与抗扭钢筋处置与框架梁一致.第二章剪力墙在钢筋工程量计算中剪力墙是最难计算的构件，具体体现在：1、剪力墙包括墙身、墙梁、墙柱、洞口，必需要整考虑它们的关系；2、剪力墙在平面上有直角、丁字角、十字角、斜交角等各种转角形式；3、剪力墙在立面上有各种洞口；4、墙身钢筋可能有单排、双排、多排，且可能每排钢筋分歧；5、墙柱有各种箍筋组合；6、连梁要区分顶层与中间层，依据洞口的位置分歧还有分歧的计算方法.需要计算的工程量第一节剪力墙墙身一、剪力墙墙身水平钢筋1、墙端为暗柱时A、外侧钢筋连续通过外侧钢筋长度＝墙长-呵护层内侧钢筋＝墙长-呵护层+弯折B、外侧钢筋不连续通过外侧钢筋长度＝墙长-呵护层+0.65Lae内侧钢筋长度＝墙长-呵护层+弯折暗拄与墙身相平水平钢筋根数＝层高/间距+1（暗梁、连梁墙身水平筋照设）2、墙端为端柱时A、外侧钢筋连续通过外侧钢筋长度＝墙长-呵护层内侧钢筋＝墙净长＋锚固长度（弯锚、直锚）B、外侧钢筋不连续通过外侧钢筋长度＝墙长-呵护层+0.65Lae内侧钢筋长度＝墙净长＋锚固长度（弯锚、直锚）水平钢筋根数＝层高/间距+1（暗梁、连梁墙身水平筋照设）注意：如果剪力墙存在多排垂直筋和水平钢筋时，其中间水平钢筋在拐角处的锚固办法同该墙的内侧水平筋的锚固构造.3、剪力墙墙身有洞口时端拄突出墙当剪力墙墙身有洞口时，墙身水平筋在洞口左右两边截断，分别向下弯折15d. 当剪力墙墙身有洞口时，墙身水平筋在洞口左右两边截断，分别向下弯折15d.二、剪力墙墙身竖向钢筋1、首层墙身纵筋长度＝基础插筋＋首层层高＋伸入上层的搭接长度2、中间层墙身纵筋长度＝本层层高＋伸入上层的搭接长度3、顶层墙身纵筋长度＝层净高＋顶层锚固长度墙身竖向钢筋根数＝墙净长/间距+1（墙身竖向钢筋从暗柱、端柱边50mm开始安插）中间层无变截面中间层变截面顶层内墙顶层外墙4、剪力墙墙身有洞口时，墙身竖向筋在洞口上下两边截断，分别横向弯折15d.三、墙身拉筋1、长度＝墙厚-呵护层+弯钩（弯钩长度＝11.9+2*D）2、根数＝墙净面积/拉筋的安插面积注：墙净面积是指要扣除暗（端）柱、暗（连）梁，即墙面积-门洞总面积-暗柱剖面积 - 暗梁面积；拉筋的面筋面积是指其横向间距×竖向间距.例：(8000*3840)/(600*600)第二节剪力墙墙柱一、纵筋1、首层墙柱纵筋长度＝基础插筋＋首层层高＋伸入上层的搭接长度2、中间层墙柱纵筋长度＝本层层高＋伸入上层的搭接长度3、顶层墙柱纵筋长度＝层净高＋顶层锚固长度注意：如果是端柱，顶层锚固要区分边、中、角柱，要区分外侧钢筋和内侧钢筋.因为端柱可以看作是框架柱，所以其锚固也同框架柱相同.二、箍筋：依据设计图纸自由组合计算.第三节剪力墙墙梁一、连梁1、受力主筋顶层连梁主筋长度＝洞口宽度＋左右两边锚固值Lae中间层连梁纵筋长度＝洞口宽度＋左右两边锚固值Lae 2、箍筋顶层连梁，纵筋长度范围内均安插箍筋即N=(LAE-100/150+1)*2+（洞口宽-50*2）/间距+1（顶层）中间层连梁，洞口范围内安插箍筋，洞口两边再各加一根即N=（洞口宽-50*2）/间距+1（中间层）二、暗梁1、主筋长度＝暗梁净长＋锚固2、箍筋第三章柱KZ钢筋的构造连接第一章基础层一、柱主筋：基础插筋＝基础底板厚度-呵护层+伸入上层的钢筋长度＋Max{10D,200mm}二、基础内箍筋基础内箍筋的作用仅起一个稳固作用，也可以说是防止钢筋在浇注时受到挠动.一般是按2根进行计算（软件中是按三根）.第二章中间层一、柱纵筋1、 KZ中间层的纵向钢筋＝层高-以后层伸出空中的高度+上一层伸出楼空中的高度二、柱箍筋1、KZ中间层的箍筋根数＝N个加密区/加密区间距+N+非加密区/非加密区间距－103G101-1中，关于柱箍筋的加密区的规定如下1）首层柱箍筋的加密区有三个，分别为：下部的箍筋加密区长度取Hn/3；上部取Max{500，柱长边尺寸，Hn/6}；梁节点范围内加密；如果该柱采纳绑扎搭接，那么搭接范围内同时需要加密.2）首层以上柱箍筋分别为：上、下部的箍筋加密区长度均取Max{500，柱长边尺寸，Hn/6}；梁节点范围内加密；如果该柱采纳绑扎搭接，那么搭接范围内同时需要加密.第三节顶层顶层KZ因其所处位置分歧，分为角柱、边柱和中柱，也因此各种柱纵筋的顶层锚固各不相同.（参看03G101－1第37、38页）一、角柱角柱顶层纵筋长度＝层净高Hn＋顶层钢筋锚固值，那么角柱顶层钢筋锚固值是如何考虑的呢？弯锚（≦Lae）：梁高－呵护层＋12da、内侧钢筋锚固长度为直锚（≧Lae）：梁高－呵护层≧1.5Laeb、外侧钢筋锚固长度为柱顶部第一层：≧梁高－呵护层＋柱宽－呵护层＋8d柱顶部第二层：≧梁高－呵护层＋柱宽－呵护层注意：在GGJ V8.1中，内侧钢筋锚固长度为弯锚（≦Lae）：梁高－呵护层＋12d 直锚（≧Lae）：梁高－呵护层外侧钢筋锚固长度＝Max{1.5Lae ，梁高－呵护层＋柱宽－呵护层}二、边柱边柱顶层纵筋长度＝层净高Hn＋顶层钢筋锚固值，那么边柱顶层钢筋锚固值是如何考虑的呢？边柱顶层纵筋的锚固分为内侧钢筋锚固和外侧钢筋锚固：a、内侧钢筋锚固长度为弯锚（≦Lae）：梁高－呵护层＋12d直锚（≧Lae）：梁高－呵护层b、外侧钢筋锚固长度为：≧1.5Lae注意：在GGJ V8.1中，内侧钢筋锚固长度为弯锚（≦Lae）：梁高－呵护层＋12d 直锚（≧Lae）：梁高－呵护层外侧钢筋锚固长度＝Max{1.5Lae ，梁高－呵护层＋柱宽－呵护层}三、中柱中柱顶层纵筋长度＝层净高Hn＋顶层钢筋锚固值，那么中柱顶层钢筋锚固值是如何考虑的呢？中柱顶层纵筋的锚固长度为弯锚（≦Lae）：梁高－呵护层＋12d直锚（≧Lae）：梁高－呵护层注意：在GGJ V8.1中，处置同上.第四章板在实际工程中，我们知道板分为预制板和现浇板，这里主要分析现浇板的布筋情况.板筋主要有：受力筋 (单向或双向，单层或双层)、支座负筋、分布筋、附加钢筋 (角部附加放射筋、洞口附加钢筋)、撑脚钢筋 (双层钢筋时支撑上下层).一、受力筋软件中，受力筋的长度是依据轴网计算的.受力筋长度=轴线尺寸+左锚固+右锚固+两端弯钩（如果是Ⅰ≈1.9d.梁中呈现两种吊筋时如何处置？在吊筋信息输入框中用“/”将两种分歧的吊筋连接起来放到“吊筋输入框中”如2B22/2B25.而后面的次梁宽度依照与吊筋一一对应的输入进去如250/300（2B22对应250梁宽；2B25对应300梁宽）当梁的中间支座两侧的钢筋分歧时，软件是如何处置的？当梁的中间支座两侧的钢筋分歧时，我们在软件直接输入以后跨右支座负筋和下一跨左支座负筋的钢筋.软件计算的原则是支座两侧的钢筋相同，则通过；分歧则进行锚固；判断原则是输入格式相同则通过，分歧则锚固.如右支座负筋为5B22，下一跨左支座负筋为5B22＋2B20，则5根22的钢筋通过支座，2根20锚固在支座.梁变截面在软件中是如何处置的？在软件中，梁的变截面情况分为两种：1、当高差>1/6的梁高时，无论两侧的格式是否相同，两侧的钢筋全部按锚固进行计算.弯折长度为15d＋高差.2、当高差<1/6的梁高时，按支座两侧的钢筋分歧的判断条件进行处置.如果框架柱的混凝土强度品级发生变动，我们如何处置柱纵筋？如果框架柱的混凝土强度品级发生变动，柱纵筋的处置分两种情况：1、若柱纵筋采纳电渣压力焊，则按柱顶层的混凝土强度品级设置；2、若柱纵筋采纳绑扎搭接，例如1～2层为C45，3～10层为C35，则柱要分开来建立两个构件：一个为C45，为3层，但3层只输入构件截面尺寸及层高，目的是不让2层作为顶层计算锚固；另一个构件建立1～10层，1～2层只输入构件截面尺寸及层高，钢筋信息自3层开始输入，这样就可以解决问题了.每米高圆形柱螺旋钢筋长度计算公式：L=N（P*P+(D-2b+do)^2*π。
施工员注意：识读建筑结构图，构件代号、钢筋符号大全！
施工员注意：识读建筑结构图，构件代号、钢筋符号大全！
在工地上作为一名技术人员，识图看图是必备的看家本领，如果技术人员看不懂图纸真的是件非常丢人的事。
要想快速掌握建筑结构图，最先要弄明白的就是各种构件代号、钢筋符号，今天吉小宝为大家总结如下！
一、钢筋平法图集常用符号解释
二、各类结构构件名称代码
1、柱
2、剪力墙
3、梁
4、梁板式筏形基础
5、平板式筏形基础
6、筏形基础相关构造类型
7、楼板
8、板带
9、楼板相关构造
10、独立基础
11、条形基础梁。

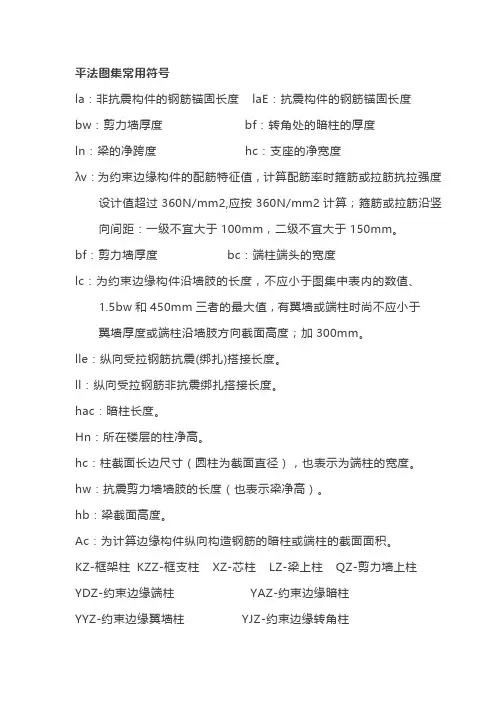

平法图集常用符号
平法图集常用符号la：非抗震构件的钢筋锚固长度laE：抗震构件的钢筋锚固长度bw：剪力墙厚度bf：转角处的暗柱的厚度ln：梁的净跨度hc：支座的净宽度λv：为约束边缘构件的配筋特征值，计算配筋率时箍筋或拉筋抗拉强度设计值超过360N/mm2,应按360N/mm2计算；箍筋或拉筋沿竖向间距：一级不宜大于100mm，二级不宜大于150mm。
bf：剪力墙厚度bc：端柱端头的宽度lc：为约束边缘构件沿墙肢的长度，不应小于图集中表内的数值、1.5bw和450mm三者的最大值，有翼墙或端柱时尚不应小于翼墙厚度或端柱沿墙肢方向截面高度；加300mm。
lle：纵向受拉钢筋抗震(绑扎)搭接长度。
ll：纵向受拉钢筋非抗震绑扎搭接长度。
hac：暗柱长度。
Hn：所在楼层的柱净高。
hc：柱截面长边尺寸（圆柱为截面直径），也表示为端柱的宽度。
hw：抗震剪力墙墙肢的长度（也表示梁净高）。
hb：梁截面高度。
Ac：为计算边缘构件纵向构造钢筋的暗柱或端柱的截面面积。
KZ-框架柱KZZ-框支柱XZ-芯柱LZ-梁上柱QZ-剪力墙上柱YDZ-约束边缘端柱YAZ-约束边缘暗柱YYZ-约束边缘翼墙柱YJZ-约束边缘转角柱GDZ-构造边缘端柱GAZ-构造边缘暗柱GYZ-构造边缘翼墙柱GJZ-构造边缘转角柱AZ-非边缘暗柱FBZ-扶壁柱Q-剪力墙LL-连梁（无交叉暗撑、钢筋）LL（JC）连梁（有交叉暗撑）（03G）LL（JG）连梁（有交叉钢筋）（03G）LL（JC）连梁（对角暗撑配筋）LL（JX）连梁（交叉斜筋配筋）LL（DX）连梁（集中对角斜筋配筋）AL-暗梁BKL-边框梁JD-矩形洞口YD-圆形洞口KL-楼层框架梁WKL-屋面框架梁KZL-框支梁L-非框架梁XL-悬挑梁JZL-井字梁JZL-基础主梁JCL-基础次梁LPB-梁板筏基础平板ZXB-柱下板带KZB-跨中板带BPB-平板筏基础平板SZD-上柱墩XZD-下柱墩WZJ-外包式柱脚MZJ-埋入式柱脚JK-基坑HJD-后浇带LB-楼面板WB-屋面板YXB-延伸悬挑板XB-纯悬挑板ZSB-柱上板带KZB-跨中板带JQD-纵筋加强带HJD-后浇带ZMx-柱帽SJB-局部升降板JY-板加腋BD-板开洞FB-板翻边TY-板挑檐Crs-角部加强筋Cis-悬挑阴角加强筋Ces-悬挑阳角放射筋Rh-抗冲切箍筋Rb-抗冲切弯起筋DJj-普通独立基础阶形DJp-普通独立基础坡形BJj-杯口独立基础阶形BJp-杯口独立基础坡形JL-基础梁JQL-基础圈梁TJBp-条形基础底板坡形TJBj-条形基础底板阶形CTj-独立承台阶形CTp-独立承台坡形CTL-承台梁JLL-基础连梁DKL-地下框架梁CJQ-窗井墙JLL-基础连系梁。
钢筋平法标注图解
墙身水平钢筋（墙端为端柱）
墙身水平筋计算总结：
无论墙身转角为直角、丁直角、十字角甚至斜交角，墙身水平钢筋的长度计算只区分墙端为端柱还是暗柱，总的来说就是墙身端为暗柱时，水平钢筋算墙长；墙端为端柱时，水平钢筋算净长+锚固。
墙身竖向钢筋
长度 基础层，需要增加插筋。 中间层＝层高+伸入上层的搭接 顶层＝净高+锚固 根数＝墙净长-2*50 /间距+1（墙身竖向钢筋从暗柱、端柱边50mm开始布置）
长度＝墙厚-2*保护层+弯钩 根数＝墙净面积/拉筋的布置面积 注：墙净积是指要扣除暗（端）柱、暗（连）梁；拉筋的面筋面积是指其水平方向间距*竖向间距。
墙身拉筋
纵筋 基础层，需要输入插筋（格式同墙向竖向钢筋） 中间层＝层高+伸入上层的长度 顶层＝净高+锚固 如果是端柱，顶层锚固要区分边、中、角柱，要区分外侧钢筋和内侧钢筋。因为端柱可以看作是框架柱，所以其锚固也同框架柱相同。 箍筋：自由组合
单击此处添加大标题内容
板的分类
单块板
连续板
异形板
板内钢筋说明
剪力墙涉及相关概念
暗柱 端柱 暗梁 连梁
剪力墙钢筋类型
竖向钢筋：剪力墙身竖直方向设置的用于抗弯的钢筋。
水平钢筋：剪力墙身水平方向设置的用于抗剪的钢筋。
洞口加筋
楼 梯
A型（一跑楼梯） B型（有低端平板一跑楼梯） C型（有低端平板一跑楼梯） D型（有低端和高端平板一跑楼梯）
第一单元 基本知识 及相关概念 第二单元 平法识图（03G101） 第三单元 钢筋算法
第一部分 钢筋专业知识
钢筋一般表示法（钢筋信息）
二级钢筋
一级钢筋
1.2钢筋一般表示法（图例）
[最新]钢筋平法图集常用符号说明
![[最新]钢筋平法图集常用符号说明](https://img.taocdn.com/s3/m/152fadcff71fb7360b4c2e3f5727a5e9846a2772.png)
[最新]钢筋平法图集常用符号说明[最新]钢筋平法图集常用符号说明有了它，看施工图方便多了～有了它，看施工图方便多了～钢筋平法图集常用符号解释l: 非抗震构件的钢筋锚固长度lE: 抗震构件的钢筋锚固长度bw: 剪力墙的厚度b: 转角处的暗柱的厚度ln: 梁的净跨度llE:钢筋的搭接长度hc: 支座的净宽度λv:为约束边缘构件的配筋特征值，计算配筋率时箍筋或拉筋抗拉强度设计值超过360N/mm2,应按360N/mm2计算;箍筋或拉筋沿竖向间距:一级不宜大于100mm，二级不宜大于150mm。
b: 剪力墙厚度。
bc: 端柱端头的宽度。
bw:剪力墙厚度。
lc: 为约束边缘构件沿墙肢的长度，不应小于图集中表内的数值、1.5bw和450mm三者的最大值，有翼墙或端柱时尚不应小于翼墙厚度或端柱沿墙肢方向截面高度;加300mm。
ln: 梁跨度值。
le:纵向受拉钢筋抗震锚固长度。
l: 受拉钢筋最小锚固长度。
lle:纵向受拉钢筋抗震(绑扎)搭接长度。
ll: 纵向受拉钢筋非抗震绑扎搭接长度。
lni:梁本跨的净跨值。
hc:暗柱长度。
Hn: 所在楼层的柱净高。
hc: 柱截面长边尺寸(圆柱为截面直径)，也表示为端柱的宽度。
hw: 抗震剪力墙墙肢的长度(也表示梁净高)。
hb: 梁截面高度。
c: 为计算边缘构件纵向构造钢筋的暗柱或端柱的截面面积。
各类结构构件名称代码:1、柱KZ-框架柱KZZ-框支柱XZ-芯柱LZ-梁上柱QZ-剪力墙上柱2、剪力墙(1)墙柱YDZ-约束边缘端柱YZ-约束边缘暗柱YYZ-约束边缘翼墙柱YJZ-约束边缘转角柱GDZ-构造边缘端柱GZ-构造边缘暗柱GYZ-构造边缘翼墙柱GJZ-构造边缘转角柱Z-非边缘暗柱BZ-扶壁柱(2)墙身Q-剪力墙(3)墙梁LL-连梁(无交叉暗撑、钢筋)LL(JC)连梁(有交叉暗撑)(03G) LL(JG)连梁(有交叉钢筋)(03G)LL(JC)连梁(对角暗撑配筋)LL(JX)连梁(交叉斜筋配筋)LL(DX)连梁(集中对角斜筋配筋) L-暗梁BKL-边框梁(4)墙洞JD-矩形洞口YD-圆形洞口3、梁KL-楼层框架梁WKL-屋面框架梁KZL-框支梁L-非框架梁XL-悬挑梁JZL-井字梁4、梁板式筏形基础JZL-基础主梁JCL-基础次梁LPB-梁板筏基础平板5、平板式筏形基础ZXB-柱下板带KZB-跨中板带BPB-平板筏基础平板6、筏形基础相关构造类型SZD-上柱墩XZD-下柱墩WZJ-外包式柱脚MZJ-埋入式柱脚JK-基坑HJD-后浇带7、楼板LB-楼面板WB-屋面板YXB-延伸悬挑板XB-纯悬挑板8、板带ZSB-柱上板带KZB-跨中板带9、楼板相关构造类型JQD-纵筋加强带HJD-后浇带ZMx-柱帽SJB-局部升降板JY-板加腋BD-板开洞B-板翻边TY-板挑檐Crs-角部加强筋Cis-悬挑阴角加强筋Ces-悬挑阳角放射筋Rh-抗冲切箍筋Rb-抗冲切弯起筋10、独立基础DJj-普通独立基础阶形DJp-普通独立基础坡形BJj-杯口独立基础阶形BJp-杯口独立基础坡形11、条形基础梁JL-基础梁JQL-基础圈梁12、条形基础底板TJBp-条形基础底板坡形TJBj-条形基础底板阶形13、独立承台CTj-独立承台阶形CTp-独立承台坡形14、承台梁CTL-承台梁15、基础连梁JLL-基础连梁16、地下框架梁DKL-地下框架梁17、基础相关构造类型CJQ-窗井墙JLL-基础连系梁HJD-后浇带SZD-上柱墩XZD-下柱墩JK-基坑(沟)。
施工图上常用符号大全
施⼯图上常⽤符号⼤全施⼯图纸常⽤的符号集锦2018-03-08⼴联达造价圈⼴联达造价圈⼀、钢筋平法图集常⽤符号解释la :⾮抗震构件的钢筋锚固长度。
laE :抗震构件的钢筋锚固长度。
bw :剪⼒墙的厚度。
bf :转⾓处的暗柱的厚度。
In :梁的净跨度。
IIE :钢筋的搭接长度。
he :⽀座的净宽度。
Av:为约束边缘构件的配筋特征值，计算配筋率时箍筋或拉筋抗拉强度设计值超过360N/mm2 ，应按360N/mm2 计算；箍筋或拉筋沿竖向间距：⼀级不宜⼤于100mm ,⼆级不宜⼤于150mm 。
bf :剪⼒墙厚度。
be :端柱端头的宽度。
bw :剪⼒墙厚度。
1c :为约束边缘构件沿墙肢的长度，不应⼩于图集中表内的数值、1.5bw 和450mm 三者的最⼤值，有翼墙或端柱时尚不应⼩于翼墙厚度或端柱沿墙肢⽅向截⾯⾼度；加300mm 。
In :梁跨度值。
lae :纵向受拉钢筋抗震锚固长度。
la :受拉钢筋最⼩锚固长度。
lie :纵向受拉钢筋抗震（绑扎）搭接长度。
II :纵向受拉钢筋⾮抗震绑扎搭接长度。
Ini :梁本跨的净跨值。
hac :暗柱长度。
Hn :所在楼层的柱净⾼。
hc :柱截⾯长边尺⼨（圆柱为截⾯直径），也表⽰为端柱的宽度。
hw :抗震剪⼒墙墙肢的长度（也表⽰梁净⾼）。
hb :梁截⾯⾼度。
Ac :为计算边缘构件纵向构造钢筋的暗柱或端柱的截⾯⾯积。
、各类结构构件名称代码1、柱KZ——-框架柱KZZ —-框⽀柱XZ——芯柱LZ-梁上柱——QZ - 剪⼒墙上柱2、剪⼒墙(1 ) 墙柱YDZ —-约束边缘端柱YAZ —-约束边缘暗柱YYZ ——约束边缘翼墙柱YJZ —约束边缘转⾓柱GDZ ――构造边缘端柱GAZ ――构造边缘暗柱GYZ ――构造边缘翼墙柱GJZ――构造边缘转⾓柱AZ ――⾮边缘暗柱FBZ——扶壁柱（2 ）墙⾝Q――剪⼒墙（3）墙梁LL――连梁（⽆交叉暗撑、钢筋）LL（ JC）连梁（有交叉暗撑）（03G）LL（ JG）连梁（有交叉钢筋）（03G）LL（ JC）连梁（对⾓暗撑配筋）LL（ JX）连梁（交叉斜筋配筋）LL（ DX）连梁（集中对⾓斜筋配筋）AL——暗梁BKL ――边框梁(4 )墙洞JD——矩形洞⼝YD――圆形洞⼝3、梁KL――楼层框架梁WKL ――屋⾯框架梁KZL ――框⽀梁L――⾮框架梁XL ――悬挑梁JZL ――井字梁4、梁板式筏形基础JZL――基础主梁JCL――基础次梁LPB――梁板筏基础平板5、平板式筏形基础ZXB ――柱下板带KZB ――跨中板带BPB――平板筏基础平板6、筏形基础相关构造类型SZD——上柱墩XZD——下柱墩WZJ——外包式柱脚MZJ——埋⼊式柱脚JK――基坑HJD ――后浇带7、楼板LB——楼⾯板WB ――屋⾯板YXB――延伸悬挑板XB――纯悬挑板8、板带ZSB——柱上板带KZB ――跨中板带9、楼板相关构造类型JQD ――纵筋加强带HJD ――后浇带ZMx——柱帽SJB ---- 局部升降板JY——板加腋BD ――板开洞FB――板翻边TY――板挑檐Crs ――⾓部加强筋Cis ――悬挑阴⾓加强筋Ces ――悬挑阳⾓放射筋Rh ――抗冲切箍筋Rb――抗冲切弯起筋10、独⽴基础DJj ――普通独⽴基础阶形DJp ――普通独⽴基础坡形BJj――杯⼝独⽴基础阶形BJp ――杯⼝独⽴基础坡形11、条形基础梁JL――基础梁JQL――基础圈梁12、条形基础底板TJBp ――条形基础底板坡形TJBj ――条形基础底板阶形13、独⽴承台CTj——独⽴承台阶形CTp——独⽴承台坡形14、承台梁CTL——承台梁。
11G平法钢筋图集符号总结【识图必备】
11G平法钢筋图集符号总结【识图必备】第一篇：11G平法钢筋图集符号总结【识图必备】第一部分la：非抗震构件的钢筋锚固长度laE：抗震构件的钢筋锚固长度bw：剪力墙的厚度bf：转角处的暗柱的厚度ln：梁的净跨度llE：钢筋的搭接长度 hc：支座的净宽度λv：为约束边缘构件的配筋特征值。
bf：剪力墙厚度。
bc：端柱端头的宽度。
bw：剪力墙厚度。
lc：为约束边缘构件沿墙肢的长度。
ln：梁跨度值。
lae：纵向受拉钢筋抗震锚固长度。
la：受拉钢筋最小锚固长度。
lle：纵向受拉钢筋抗震(绑扎)搭接长度。
ll：纵向受拉钢筋非抗震绑扎搭接长度。
lni：梁本跨的净跨值。
hac：暗柱长度。
Hn：所在楼层的柱净高。
hc：柱截面长边尺寸（或圆柱直径），也表示为端柱的宽度。
hw：剪力墙墙肢长度（或梁净高）。
hb：梁截面高度。
Ac：为计算边缘构件纵向构造钢筋的暗柱或端柱的截面面积。
第二部分1、柱 KZ-框架柱 KZZ-框支柱 XZ-芯柱 LZ-梁上柱 QZ-剪力墙上柱2、剪力墙（1）墙柱YDZ-约束边缘端柱YAZ-约束边缘暗柱YYZ-约束边缘翼墙柱YJZ-约束边缘转角柱GDZ-构造边缘端柱GAZ-构造边缘暗柱GYZ-构造边缘翼墙柱GJZ-构造边缘转角柱AZ-非边缘暗柱 FBZ-扶壁柱（2）墙身 Q-剪力墙（3）墙梁LL-连梁（无交叉暗撑、钢筋）LL（JC）连梁（有交叉暗撑）（03G）LL（JG）连梁（有交叉钢筋）（03G）LL（JC）连梁（对角暗撑配筋）LL（JX）连梁（交叉斜筋配筋）LL（DX）连梁（集中对角斜筋配筋）AL-暗梁 BKL-边框梁（4）墙洞 JD-矩形洞口 YD-圆形洞口3、梁KL-楼层框架梁WKL-屋面框架梁KZL-框支梁L-非框架梁XL-悬挑梁 JZL-井字梁4、梁板式筏形基础 JZL-基础主梁 JCL-基础次梁 LPB-梁板筏基础平板5、平板式筏形基础 ZXB-柱下板带 KZB-跨中板带 BPB-平板筏基础平板6、筏形基础相关构造类型 SZD-上柱墩 XZD-下柱墩 WZJ-外包式柱脚 MZJ-埋入式柱脚 JK-基坑 HJD-后浇带7、楼板 LB-楼面板 WB-屋面板 YXB-延伸悬挑板 XB-纯悬挑板8、板带 ZSB-柱上板带 KZB-跨中板带9、楼板相关构造类型JQD-纵筋加强带HJD-后浇带ZMx-柱帽SJB-局部升降板 JY-板加腋 BD-板开洞 FB-板翻边 TY-板挑檐 Crs-角部加强筋 Cis-悬挑阴角加强筋 Ces-悬挑阳角放射筋 Rh-抗冲切箍筋 Rb-抗冲切弯起筋10、独立基础 DJj-普通独立基础阶形 DJp-普通独立基础坡形 BJj-杯口独立基础阶形 BJp-杯口独立基础坡形11、条形基础梁 JL-基础梁 JQL-基础圈梁12、条形基础底板 TJBp-条形基础底板坡形 TJBj-条形基础底板阶形13、独立承台 CTj-独立承台阶形 CTp-独立承台坡形14、承台梁 CTL-承台梁15、基础连梁 JLL-基础连梁16、地下框架梁 DKL-地下框架梁17、基础相关构造类型 CJQ-窗井墙 JLL-基础连系梁 HJD-后浇带SZD-上柱墩 XZD-下柱墩 JK-基坑（沟）第二篇：钢筋平法实用总结—识图入门箍筋表示方法：⑴ φ10@100/200(2)表示箍筋为φ10，加密区间距100，非加密区间距200，全为双肢箍。
11G平法钢筋图集符号总结【识图必备】
第一部分la:非抗震构件的钢筋锚固长度laE:抗震构件的钢筋锚固长度bw:剪力墙的厚度bf:转角处的暗柱的厚度ln:梁的净跨度llE:钢筋的搭接长度hc:支座的净宽度λv:为约束边缘构件的配筋特征值。
bf:剪力墙厚度。
bc:端柱端头的宽度。
bw:剪力墙厚度。
lc:为约束边缘构件沿墙肢的长度。
ln:梁跨度值。
lae:纵向受拉钢筋抗震锚固长度。
la:受拉钢筋最小锚固长度。
lle:纵向受拉钢筋抗震(绑扎)搭接长度。
ll:纵向受拉钢筋非抗震绑扎搭接长度。
lni:梁本跨的净跨值。
hac:暗柱长度。
Hn:所在楼层的柱净高。
hc:柱截面长边尺寸(或圆柱直径),也表示为端柱的宽度。
hw:剪力墙墙肢长度(或梁净高)。
hb:梁截面高度。
Ac:为计算边缘构件纵向构造钢筋的暗柱或端柱的截面面积。
第二部分1、柱KZ-框架柱KZZ-框支柱XZ-芯柱LZ-梁上柱QZ-剪力墙上柱2、剪力墙(1)墙柱YDZ-约束边缘端柱YAZ-约束边缘暗柱YYZ-约束边缘翼墙柱YJZ-约束边缘转角柱GDZ-构造边缘端柱GAZ-构造边缘暗柱GYZ-构造边缘翼墙柱GJZ-构造边缘转角柱AZ-非边缘暗柱FBZ-扶壁柱(2)墙身Q-剪力墙(3)墙梁LL-连梁(无交叉暗撑、钢筋)LL(JC)连梁(有交叉暗撑)(03G) LL(JG)连梁(有交叉钢筋)(03G) LL(JC)连梁(对角暗撑配筋)LL(JX)连梁(交叉斜筋配筋)LL(DX)连梁(集中对角斜筋配筋) AL-暗梁BKL-边框梁(4)墙洞JD-矩形洞口YD-圆形洞口3、梁KL-楼层框架梁WKL-屋面框架梁KZL-框支梁L-非框架梁XL-悬挑梁JZL-井字梁4、梁板式筏形基础JZL-基础主梁JCL-基础次梁LPB-梁板筏基础平板5、平板式筏形基础ZXB-柱下板带KZB-跨中板带BPB-平板筏基础平板6、筏形基础相关构造类型SZD-上柱墩XZD-下柱墩WZJ-外包式柱脚MZJ-埋入式柱脚JK-基坑HJD-后浇带7、楼板LB-楼面板WB-屋面板YXB-延伸悬挑板XB-纯悬挑板8、板带ZSB-柱上板带KZB-跨中板带9、楼板相关构造类型JQD-纵筋加强带HJD-后浇带ZMx-柱帽SJB-局部升降板JY-板加腋BD-板开洞FB-板翻边TY-板挑檐Crs-角部加强筋Cis-悬挑阴角加强筋Ces-悬挑阳角放射筋Rh-抗冲切箍筋Rb-抗冲切弯起筋10、独立基础DJj-普通独立基础阶形DJp-普通独立基础坡形BJj-杯口独立基础阶形BJp-杯口独立基础坡形11、条形基础梁JL-基础梁JQL-基础圈梁12、条形基础底板TJBp-条形基础底板坡形TJBj-条形基础底板阶形13、独立承台CTj-独立承台阶形CTp-独立承台坡形14、承台梁CTL-承台梁15、基础连梁JLL-基础连梁16、地下框架梁DKL-地下框架梁17、基础相关构造类型CJQ-窗井墙JLL-基础连系梁HJD-后浇带SZD-上柱墩XZD-下柱墩JK-基坑(沟)。
钢筋平法标注图解
墙身竖向钢筋
长度 基础层，需要增加插筋。 中间层＝层高+伸入上层的搭接 顶层＝净高+锚固
根数＝墙净长-2*50 /间距+1（墙身竖向钢 筋从暗柱、端柱边50mm开始布置）
墙身拉筋
长度＝墙厚-2*保护层+弯钩
根数＝墙净面积/拉筋的布置面积 注：墙净积是指要扣除暗（端）柱、暗 （连）梁；拉筋的面筋面积是指其水平 方向间距*竖向间距。
3
注：框架柱分边柱角柱、中柱，
顶层锚固长度分别处理。
板的分类
单块板
•连续板
异形板
板内钢筋说明
剪力墙涉及相关概念
暗柱 暗梁
端柱 连梁
剪力墙钢筋类型
竖向钢筋：剪力墙身竖直方向设置的用于抗弯的钢筋
。
水平钢筋：剪力墙身水平方向设置的用于抗剪的钢筋。
洞口加筋
A型（一跑楼梯）
楼梯
B型（有低端平板一跑楼梯）
暗（端）柱钢筋：
纵筋 基础层，需要输入插筋（格式同墙向竖向钢筋 ） 中间层＝层高+伸入上层的长度 顶层＝净高+锚固
如果是端柱，顶层锚固要区分边、中、角柱， 要区分外侧钢筋和内侧钢筋。因为端柱可以看 作是框架柱，所以其锚固也同框架柱相同。
箍筋：自由组合
暗梁
暗梁随墙走，故其钢筋计算很简 单 纵筋＝暗梁净长+锚固 箍筋
4 20 150 450
5 22 325 325
KZ1 650*600 4 22 φ 10@100/200
层号 层高 标高 5 3.6 15.870
4 3.6 12.270
3 3.6 8.670
2 4.2 4.470
C
钢筋图纸符号详解
钢筋图纸符号详解钢筋图纸是建筑设计中极为重要的一部分，它通过符号的方式来表达和传递钢筋的形状、尺寸和布置等信息。
本文将详细解析钢筋图纸中常用的一些符号，包括直径标记、钢筋的形状和布置方式等。
希望能够帮助读者更好地理解和应用钢筋图纸。
在钢筋图纸中，直径标记是非常重要的一个部分，它表示了钢筋的直径尺寸。
常用的直径标记符号有三种，分别是○、Φ和d。
其中，○表示普通钢筋，Φ表示圆钢筋，d表示高强度螺纹钢筋。
这些符号通常出现在图纸中的构造柱、梁或者筋的截面上。
除了直径标记，图纸中还会出现一些用来表示钢筋形状的符号。
在常见的平面图上，钢筋形状的符号主要有以下几种：直线、弯线和钩线。
直线通常表示直筋，弯线用来表示弯曲的钢筋，钩线则表示钢筋的弯折和固定等情况。
在平面图上，我们还常见到一些用来表示钢筋布置方式的符号。
这些符号主要包括横线、纵线和交叉线等。
横线表示沿着构件的宽度方向布置的钢筋，纵线表示沿着构件的长度方向布置的钢筋，而交叉线则表示两组钢筋的交叉或者重叠。
这些符号的使用可以清晰地传达出钢筋布置的方式和位置，有助于施工人员准确地进行钢筋的安装。
除了上述几种常见的符号外，钢筋图纸中还有一些用来表示其他信息的符号，比如箭头、文字和图解等。
箭头常常被用来指示钢筋的延伸方向、弯曲方向以及钢筋之间的连接。
文字通常用来注明钢筋的种类、直径和间距等参数，以便施工人员能够准确地理解和安装。
图解则用来清晰地表达对钢筋连接、弯曲和固定等细节的要求和方法。
总的来说，钢筋图纸是建筑设计中不可或缺的一环。
通过符号的方式，钢筋图纸传达了有关钢筋形状、尺寸和布置等重要信息，为施工提供了指导和依据。
熟悉和掌握钢筋图纸中的符号意义，对于建筑从业人员来说至关重要，它不仅有助于准确理解和解读图纸，还能够提高施工质量和效率。
钢筋图纸符号的详解就到这里了。
希望通过本文的介绍，读者能够更好地理解和掌握钢筋图纸中的符号意义，从而在应用图纸的过程中做到更加准确和高效。
钢筋平法图集符号解释
钢筋平法图集常用符号解释la：非抗震构件的钢筋锚固长度laE：抗震构件的钢筋锚固长度bw：剪力墙的厚度bf：转角处的暗柱的厚度ln：梁的净跨度llE：钢筋的搭接长度hc：支座的净宽度λv：为约束边缘构件的配筋特征值，计算配筋率时箍筋或拉筋抗拉强度设计值超过360N/mm2,应按360N/mm2计算；箍筋或拉筋沿竖向间距：一级不宜大于100mm，二级不宜大于150mm。
bf：剪力墙厚度。
bc：端柱端头的宽度。
bw：剪力墙厚度。
lc：为约束边缘构件沿墙肢的长度，不应小于图集中表内的数值、1.5bw和450mm 三者的最大值，有翼墙或端柱时尚不应小于翼墙厚度或端柱沿墙肢方向截面高度；加300mm。
ln：梁跨度值。
lae：纵向受拉钢筋抗震锚固长度。
la：受拉钢筋最小锚固长度。
lle：纵向受拉钢筋抗震(绑扎)搭接长度。
ll：纵向受拉钢筋非抗震绑扎搭接长度。
lni：梁本跨的净跨值。
hac：暗柱长度。
Hn：所在楼层的柱净高。
hc：柱截面长边尺寸（圆柱为截面直径），也表示为端柱的宽度。
hw：抗震剪力墙墙肢的长度（也表示梁净高）。
hb：梁截面高度。
Ac：为计算边缘构件纵向构造钢筋的暗柱或端柱的截面面积。
各类结构构件名称代码：1、柱KZ-框架柱KZZ-框支柱XZ-芯柱LZ-梁上柱QZ-剪力墙上柱2、剪力墙（1）墙柱YDZ-约束边缘端柱YAZ-约束边缘暗柱YYZ-约束边缘翼墙柱YJZ-约束边缘转角柱GDZ-构造边缘端柱GAZ-构造边缘暗柱GYZ-构造边缘翼墙柱GJZ-构造边缘转角柱AZ-非边缘暗柱FBZ-扶壁柱（2）墙身Q-剪力墙（3）墙梁LL-连梁（无交叉暗撑、钢筋）LL（JC）连梁（有交叉暗撑）（03G） LL（JG）连梁（有交叉钢筋）（03G）LL（JC）连梁（对角暗撑配筋）LL（JX）连梁（交叉斜筋配筋）LL（DX）连梁（集中对角斜筋配筋） AL-暗梁BKL-边框梁（4）墙洞JD-矩形洞口YD-圆形洞口3、梁KL-楼层框架梁WKL-屋面框架梁KZL-框支梁L-非框架梁XL-悬挑梁JZL-井字梁4、梁板式筏形基础JZL-基础主梁JCL-基础次梁LPB-梁板筏基础平板5、平板式筏形基础ZXB-柱下板带KZB-跨中板带BPB-平板筏基础平板6、筏形基础相关构造类型SZD-上柱墩XZD-下柱墩WZJ-外包式柱脚MZJ-埋入式柱脚JK-基坑HJD-后浇带7、楼板LB-楼面板WB-屋面板YXB-延伸悬挑板XB-纯悬挑板8、板带ZSB-柱上板带KZB-跨中板带9、楼板相关构造类型JQD-纵筋加强带HJD-后浇带ZMx-柱帽SJB-局部升降板JY-板加腋BD-板开洞FB-板翻边TY-板挑檐Crs-角部加强筋Cis-悬挑阴角加强筋Ces-悬挑阳角放射筋Rh-抗冲切箍筋Rb-抗冲切弯起筋10、独立基础DJj-普通独立基础阶形DJp-普通独立基础坡形BJj-杯口独立基础阶形BJp-杯口独立基础坡形 11、条形基础梁JL-基础梁JQL-基础圈梁12、条形基础底板TJBp-条形基础底板坡形TJBj-条形基础底板阶形 13、独立承台CTj-独立承台阶形CTp-独立承台坡形14、承台梁CTL-承台梁15、基础连梁JLL-基础连梁16、地下框架梁DKL-地下框架梁17、基础相关构造类型CJQ-窗井墙JLL-基础连系梁HJD-后浇带SZD-上柱墩XZD-下柱墩JK-基坑（沟）钢柱分为：框柱GKZ、核心筒柱GGZ长沙地铁1号线）汽车北站、福元路、三角洲、开福寺路、湘雅路、营盘路、五一广场、人民路、城南路、侯家塘、南湖路、赤黄路、金色大道、铁道学院、友谊路、省政府、时代阳光大道、披塘路、大白路、万家丽路长沙地铁2号线（已通车）望城坡、金星路、西湖公园、溁湾镇、橘子洲、湘江中路、五一广场、芙蓉广场、迎宾路口、袁家岭、长沙火车站锦泰广场、万家丽广场、人民东路、长沙大道、体育公园、杜花路、长沙火车南站、光达长沙地铁3号线（预计2018年通车）洋湖垸、羊湖公园、南二环、靳江路、阜埠河路、书院路、侯家塘、东塘、桂花路、城南东路、车站路、长沙火车站、营盘东路、德雅路、三一大道、工农路、长沙大学、万家丽北路、汽贸大道、星沙大道、东三线、东六线、黄兴大道、龙角路长沙地铁4号线北二环路、长望路、茶子山路、滨江新城、桐梓坡路、望月、溁湾镇、湖南师大、牌楼路、阜埠河路、南湖新城赤黄路、砂子塘、洞井路、树木岭、劳动东路、体育公园、曲塘东路、长沙火车南站、太平、桂花大道长沙地铁5号线蟠龙路、湘龙路、开元西路、万家丽北路（与轨道交通3号线换乘）、三一大道、朝阳、晚报大道与轨道交通7号线换乘）、马王堆、万家丽广场、东郡、朝晖路、华雅站、劳动东路站）、曲塘路站、雨花广场站、木莲冲路站、湘府路站、时代阳光大道站长株潭城际铁路）城际铁路以长沙站为中心，衔接长沙西(雷锋大道)、株洲、湘潭三个方向。
建筑符号大全
建筑符号大全钢筋平法图集常用符号解释la：非抗震构件的钢筋锚固长度。
laE：抗震构件的钢筋锚固长度。
bw：剪力墙的厚度。
bf：转角处的暗柱的厚度。
ln：梁的净跨度。
llE：钢筋的搭接长度。
hc：支座的净宽度。
λv：为约束边缘构件的配筋特征值，计算配筋率时箍筋或拉筋抗拉强度设计值超过360N/mm2,应按360N/mm2计算；箍筋或拉筋沿竖向间距：一级不宜大于100mm，二级不宜大于150mm。
bf：剪力墙厚度。
bc：端柱端头的宽度。
bw：剪力墙厚度。
lc：为约束边缘构件沿墙肢的长度，不应小于图集中表内的数值、和450mm三者的最大值，有翼墙或端柱时尚不应小于翼墙厚度或端柱沿墙肢方向截面高度；加300mm。
ln：梁跨度值。
lae：纵向受拉钢筋抗震锚固长度。
la：受拉钢筋最小锚固长度。
lle：纵向受拉钢筋抗震(绑扎)搭接长度。
ll：纵向受拉钢筋非抗震绑扎搭接长度。
lni：梁本跨的净跨值。
hac：暗柱长度。
Hn：所在楼层的柱净高。
hc：柱截面长边尺寸（圆柱为截面直径），也表示为端柱的宽度。
hw：抗震剪力墙墙肢的长度（也表示梁净高）。
hb：梁截面高度。
Ac：为计算边缘构件纵向构造钢筋的暗柱或端柱的截面面积。
各类结构构件名称代码1——柱KZ-框架柱KZZ-框支柱XZ-芯柱LZ-梁上柱QZ-剪力墙上柱2——剪力墙（1）墙柱YDZ-约束边缘端柱YAZ-约束边缘暗柱YYZ-约束边缘翼墙柱YJZ-约束边缘转角柱GDZ-构造边缘端柱GAZ-构造边缘暗柱GYZ-构造边缘翼墙柱GJZ-构造边缘转角柱AZ-非边缘暗柱FBZ-扶壁柱（2）墙身Q-剪力墙（3）墙梁LL-连梁（无交叉暗撑、钢筋）LL（JC）连梁（有交叉暗撑）（03G）LL（JG）连梁（有交叉钢筋）（03G）LL（JC）连梁（对角暗撑配筋）LL（JX）连梁（交叉斜筋配筋）LL（DX）连梁（集中对角斜筋配筋）AL-暗梁BKL-边框梁（4）墙洞JD-矩形洞口YD-圆形洞口3——梁KL-楼层框架梁WKL-屋面框架梁KZL-框支梁L-非框架梁XL-悬挑梁JZL-井字梁4——梁板式筏形基础JZL-基础主梁JCL-基础次梁5——平板式筏形基础ZXB-柱下板带KZB-跨中板带BPB-平板筏基础平板6——筏形基础相关构造类型SZD-上柱墩XZD-下柱墩WZJ-外包式柱脚MZJ-埋入式柱脚JK-基坑HJD-后浇带7——楼板LB-楼面板WB-屋面板YXB-延伸悬挑板XB-纯悬挑板8——板带ZSB-柱上板带KZB-跨中板带9——楼板相关构造类型JQD-纵筋加强带HJD-后浇带ZMx-柱帽SJB-局部升降板JY-板加腋BD-板开洞FB-板翻边TY-板挑檐Crs-角部加强筋Cis-悬挑阴角加强筋Ces-悬挑阳角放射筋Rh-抗冲切箍筋Rb-抗冲切弯起筋10——独立基础DJj-普通独立基础阶形DJp-普通独立基础坡形BJj-杯口独立基础阶形11——条形基础梁JL-基础梁JQL-基础圈梁12——条形基础底板TJBp-条形基础底板坡形TJBj-条形基础底板阶形13——独立承台CTj-独立承台阶形CTp-独立承台坡形14——承台梁CTL-承台梁15——基础连梁JLL-基础连梁16——地下框架梁DKL-地下框架梁17——基础相关构造类型CJQ-窗井墙JLL-基础连系梁HJD-后浇带SZD-上柱墩XZD-下柱墩JK-基坑（沟）回复平法图集? 可获取下载链接回复? 造价师???? 可获取造价师考试免费资料更多资料或软件请点击菜单查看*内容来子网络如有侵权请及时联系删除。
图集常用符号解释
钢筋平法图集常用符号解释la：非抗震构件的钢筋锚固长度laE：抗震构件的钢筋锚固长度bw：剪力墙的厚度bf：转角处的暗柱的厚度ln：梁的净跨度llE：钢筋的搭接长度hc：支座的净宽度λv：为约束边缘构件的配筋特征值，计算配筋率时箍筋或拉筋抗拉强度设计值超过360N/mm2,应按360N/mm2计算；箍筋或拉筋沿竖向间距：一级不宜大于100mm，二级不宜大于150mm。
bf：剪力墙厚度。
bc：端柱端头的宽度。
bw：剪力墙厚度。
lc：为约束边缘构件沿墙肢的长度，不应小于图集中表内的数值、1.5bw和450mm三者的最大值，有翼墙或端柱时尚不应小于翼墙厚度或端柱沿墙肢方向截面高度；加300mm。
ln：梁跨度值。
lae：纵向受拉钢筋抗震锚固长度。
la：受拉钢筋最小锚固长度。
lle：纵向受拉钢筋抗震(绑扎)搭接长度。
ll：纵向受拉钢筋非抗震绑扎搭接长度。
lni：梁本跨的净跨值。
hac：暗柱长度。
Hn：所在楼层的柱净高。
hc：柱截面长边尺寸（圆柱为截面直径），也表示为端柱的宽度。
hw：抗震剪力墙墙肢的长度（也表示梁净高）。
hb：梁截面高度。
Ac：为计算边缘构件纵向构造钢筋的暗柱或端柱的截面面积。
各类结构构件名称代码：1、柱KZ-框架柱KZZ-框支柱XZ-芯柱LZ-梁上柱QZ-剪力墙上柱2、剪力墙（1）墙柱YDZ-约束边缘端柱YAZ-约束边缘暗柱YYZ-约束边缘翼墙柱YJZ-约束边缘转角柱GDZ-构造边缘端柱GAZ-构造边缘暗柱GYZ-构造边缘翼墙柱GJZ-构造边缘转角柱AZ-非边缘暗柱FBZ-扶壁柱（2）墙身Q-剪力墙（3）墙梁LL-连梁（无交叉暗撑、钢筋）LL（JC）连梁（有交叉暗撑）（03G）LL（JG）连梁（有交叉钢筋）（03G）LL（JC）连梁（对角暗撑配筋）LL（JX）连梁（交叉斜筋配筋）LL（DX）连梁（集中对角斜筋配筋）AL-暗梁BKL-边框梁（4）墙洞JD-矩形洞口YD-圆形洞口3、梁KL-楼层框架梁WKL-屋面框架梁KZL-框支梁L-非框架梁XL-悬挑梁JZL-井字梁4、梁板式筏形基础JZL-基础主梁JCL-基础次梁LPB-梁板筏基础平板5、平板式筏形基础ZXB-柱下板带KZB-跨中板带BPB-平板筏基础平板6、筏形基础相关构造类型SZD-上柱墩XZD-下柱墩WZJ-外包式柱脚MZJ-埋入式柱脚JK-基坑HJD-后浇带7、楼板LB-楼面板WB-屋面板YXB-延伸悬挑板XB-纯悬挑板8、板带ZSB-柱上板带KZB-跨中板带9、楼板相关构造类型JQD-纵筋加强带HJD-后浇带ZMx-柱帽SJB-局部升降板JY-板加腋BD-板开洞FB-板翻边TY-板挑檐Crs-角部加强筋Cis-悬挑阴角加强筋Ces-悬挑阳角放射筋Rh-抗冲切箍筋Rb-抗冲切弯起筋10、独立基础DJj-普通独立基础阶形DJp-普通独立基础坡形BJj-杯口独立基础阶形BJp-杯口独立基础坡形11、条形基础梁JL-基础梁JQL-基础圈梁12、条形基础底板TJBp-条形基础底板坡形TJBj-条形基础底板阶形13、独立承台CTj-独立承台阶形CTp-独立承台坡形14、承台梁CTL-承台梁15、基础连梁JLL-基础连梁16、地下框架梁DKL-地下框架梁17、基础相关构造类型CJQ-窗井墙JLL-基础连系梁HJD-后浇带SZD-上柱墩XZD-下柱墩JK-基坑（沟）。
22g平法 钢筋符号
22g平法钢筋符号
【最新版】
目录
1.22g 平法简介
2.钢筋符号的含义
3.22g 平法中的钢筋符号
4.钢筋符号的应用和实例
正文
【22g 平法简介】
22g 平法是我国建筑行业中一种常用的结构施工图符号表示方法。
它是由我国建筑科学研究院于 1995 年提出的，主要用于表示钢筋混凝土结构的施工图。
22g 平法的主要特点是符号简单、清晰，易于理解和操作。
【钢筋符号的含义】
钢筋符号是建筑施工图中用来表示钢筋的一种符号。
钢筋符号主要包括钢筋的种类、规格、形状、位置等信息。
在建筑施工中，钢筋符号是非常重要的，因为它能够准确地表达设计者的设计意图，指导施工人员进行施工。
【22g 平法中的钢筋符号】
在 22g 平法中，钢筋符号主要有以下几种：
1.钢筋的种类符号：用字母和数字表示钢筋的种类，如 HPB300、HRB400 等。
2.钢筋的规格符号：用数字表示钢筋的直径，如 6、8、10 等。
3.钢筋的形状符号：用字母表示钢筋的形状，如 L、T 等。
4.钢筋的位置符号：用箭头表示钢筋的位置，如↑、↓、←、→等。
【钢筋符号的应用和实例】
在建筑施工中，钢筋符号的应用非常广泛。
下面是一个简单的实例：假设有一个梁，它的梁高为 500mm，梁宽为 200mm，钢筋的种类为HPB300，直径为 6mm，位置在梁的上部。
