实验二-三极管放大电路仿真实验
模电实验2三极管共射极放大电路
T：9013（NPN）；RP=10K；
R1=15K、R2=3K、Re=2K、
Rc=3K、RL=3K、Rs=5K1；
C1=10μF、C2=10μF、Ce=100μF。 CHENLI
13
三、实验电路图
VCC
Rw1 R5 C3
S R1 H C1
R3
ICQ
υs
K
R2
R4 Rw2
R6
C2υo
R
R7
L
Ri
共射极放大C电HE路NLI
三极管共射极放大电路
CHENLI
1
一、实验目的
1. 学习共射放大电路的设计方法、安装与调试技术； 2. 掌握放大器静态工作点的测量与调整方法，了解在不
同偏置条件下静态工作点对放大器性能的影响； 3. 学习放大电路的电压放大倍数、输入电阻、输出电阻
及频率特性等性能指标的测试方法； 4. 了解静态工作点与输出波形失真的关系，掌握最大不
调试电路如图所示。图中Rs 为已知外接电阻，用交流毫
伏表分别测出Us和Ui，然后根据下式可求得放大电路的
Ro14
CHENLI
15
四、实验内容
1. 静态工作点的调整和测量 2. RL＝∞及RL＝3K时，电压放大倍数的测量 3. 输入电阻和输出电阻的测量 4. 放大电路上限频率fH、下限频率fL的测量 5. 观察静态工作点对输出波形的影响
CHENLI
16
1. 静态工作点的调整和测量
1. 按所设计的放大器的元件参数焊接电路，根据电路原 理图仔细检查电路的完整性和焊接质量。
即UCE＝1/2×UC或IC＝1/2×ICS。 (ICS为集电极饱和电流，ICS≈UC/RC)。 这样便可获得较大输出动态范围。当放大器输出端
两级放大电路分析仿真实验报告
两级放大电路分析仿真实验报告器件参数器件参数 RB1=47.5K RBW=2M RB21=16K RB22=10K RC1=6K RC2=2K RE11=107 RE12=2K RE21=51 RE22=2K RL=3K C5=100 uF C1=10uFC2=10 uF C3=100 uF C4=10 uF T1三极管放大倍数ß1=200T21三极管放大倍数ß2=200电路图如下：电路图如下：电路设计指标分析：电压放大倍数大于等于500； 输入电阻大于等于20K Ώ; 电源电压12V ；最大输出不失真电压：5VP-P; 带宽100HZ~1M ；参数测量：输入电阻的测量：输入电阻的测量： RS=0 V o1=1.630 RS=10 K Ώ V o2=1.603V计算计算Ri=593.7 K Ώ输出电阻的测量：输出电阻的测量：RL 为开路为开路 V oo=1.643vRL=3K Ώ V ol=989.720mv计算计算 R0=1.99k Ώ电压放大倍数的测量：电压放大倍数的测量： 测试条件测试条件第一级放大输出第一级放大输出 第二级放大输出第二级放大输出 RL 为开路，为开路， RS=0，VI=3mVppV o1pp=48.427mV V o21pp=1.383V RL=3 K Ώ V o1pp=5.237 mVV o2=1.708Vp波形如下：波形如下：未加入负载RL 时仿真波形时仿真波形加入负载RL 时仿真波形时仿真波形带宽测量带宽测量静态工作点的测量：静态工作点的测量： VB1=4.013V VC1=4.378V VE1=3.228V VRE1=162.927 V VB2=4.743 V VC2=8.164 V VE2=3.953V VRE2=98.285 m V T1三极管放大倍数ß1=200T21三极管放大倍数ß2=200连接万用表电路如下：连接万用表电路如下：。
电路分析实验湖南工学院精品课程
表2.2.1 测量共射放大电路的静态工作点
电压表
测试数据
测试计算值
内阻/MΩ
UBQ/V
UCQ/V
UEQ/V
UBEQ/V
UCEQ/V
ICQ/mA
1
0.1
《模拟电子技术》实验项目
4、观察与调整 （1）打开信号发生器面板，设置输出1kHz、幅度50mV的正弦波。打开示波器面板， 进行设置，参考值为：Time base设置“0.2ms/div”、“Y/T”显示方式；Channel A设置 “10mV/div”、“AC”输入方式；Channel B设置“1V/div”、“AC”输入方式；Trigger 设置“Auto”触发方式。然后展开示波器面板。 （2）运行电路。观察输出电压uo的波形。分析波形为何出现失真？ （3）设置负反馈电阻RE1为20，观察输出波形大小和失真的变化。 （4）增大输入信号us，使输出与无反馈时一样大，观察输出波形失真的改善。 此项实验建议设置示波器“屏幕满暂停”。
六、思考题 若实验中的三极管改用PNP型，电路应做哪些改动？ 七、实验注意事项
1、输入信号不可太强，放大器的输出端不可短路； 2、注意仪表量程的切换， 3、插拔元件盒要双手竖直插入拔出，防止插脚折断。
《模拟电子技术》实验项目
实验二 三极管放大电路仿真实验 一、实验目的 1、熟悉EWB的仿真实验法，熟悉EWB中双踪示波器和信号发生器的设置和使用方法。 学习电压表的使用方法。 2、熟悉放大电路的基本测量方法，了解使放大电路不失真地放大信号应注意的问题。 3、加深理解共发射极放大电路的工作原理和性能、特点。 二、内容与方法 1、进入Windows环境并建立用户文件夹 2、创建实验电路 （1）启动EWB。 （2）按图2.2.1连接电路。
二极管和三极管实验报告
二极管和三极管实验报告篇一：实验二晶体二极管和三极管的简单测试实验二晶体二极管和三极管的简单测试一、实验目的1. 学习使用万用表检测晶体二极管和晶体三极管的好坏及判别管脚。
2. 加深巩固对元器件特性和参数的理解。
二、实验器材万用表： 500型一只二极管： 1N4001—1N4007型一只三极管： 9012（PNP型硅管）、9013（NPN型硅管）各一只质量差和坏的各类二极管、三极管若干只电阻：100K 一只三、实验原理内容及步骤晶体二极管和晶体三极管是电子电路和电子设备中的基本器件，为了能正确的加以选用，必须了解它们的特性、参数以及测试方法，这里介绍使用万用表检测的方法。
使用万用表对器件进行检测时，一般应使用该表的R×1K或R ×100档，用其它档位会造成晶体管损坏。
还应注意，指针式万用表欧姆档红表笔正端（＋）接表内电池的负极，而黑表笔负端（－）接表内电池的正极。
（一）利用万用表测晶体二极管1、判别二极管的极性将万用表欧姆档的量程拨到R×1K、R×100档，并将两表笔分别接到二极管两端。
如图1—1所示。
如果二极管处于正向偏置，呈现低电阻，表针偏转大，此时万用表指示的电阻小于几千欧,若二极管处于反向偏置，呈现高电阻，表针偏转小，此时万用表指示的电阻将达几百千欧以上。
正向偏置时，黑表笔所接的那一端是二极管的正极。
图2—12、判别二极管好坏测得二极管的正向电阻相差越大越好，若测得正反向电阻均为无穷大，则表明二极管内部断路。
如果测得正、反向电阻均为零，此时表明二极管被击穿或短路。
（二）用万用表测发光二极管发光二极管和普通二极管一样具有单向导电性，正向导通时才能发光。
发光二极管在出厂时，一根引线做得比另一根引线长，通常，较长引线表示正极（＋），另一根为负极（－）。
1、判别发光二极管的极性将万用表欧姆档的量程拨到R×10K档。
测量方法与测量普通二极管一样。
2、判别发光二极管的好坏将万用表欧姆档的量程拨到R×10K档。
模电实验报告 2 三极管共射放大电路

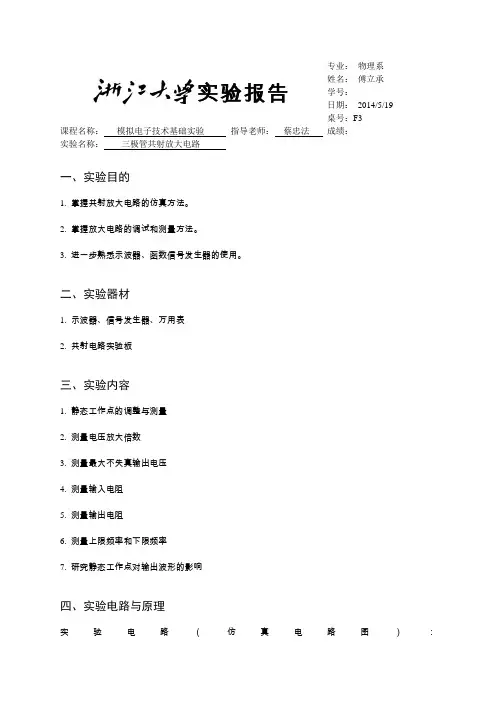

实验报告专业：物理系姓名：傅立承学号：日期：2014/5/19桌号：F3课程名称：模拟电子技术基础实验指导老师：蔡忠法成绩：________________实验名称：三极管共射放大电路一、实验目的1. 掌握共射放大电路的仿真方法。
2. 掌握放大电路的调试和测量方法。
3. 进一步熟悉示波器、函数信号发生器的使用。
二、实验器材1. 示波器、信号发生器、万用表2. 共射电路实验板三、实验内容1. 静态工作点的调整与测量2. 测量电压放大倍数3. 测量最大不失真输出电压4. 测量输入电阻5. 测量输出电阻6. 测量上限频率和下限频率7. 研究静态工作点对输出波形的影响四、实验电路与原理实验电路（仿真电路图）：电路原理：1）三极管放大电路的静态工作点应置于直流负载线还是交流负载线的中点？为什么？如何实现？答;应置于交流负载线中点，可实现最大动态范围。
调节时先调至直流中点，再利用电位器调至交流中点。
2）静态工作点设置过高或过低时，放大电路会先出现饱和失真还是先出现截止失真？饱和失真与截止失真在形状上有何区别？区别是如何产生的？答；设置过高，先出现饱和失真，为‘‘削顶’‘失真；设置过低，先出现截止失真，为’‘缩顶’‘失真。
产生原因是理想三极管β恒定，特性曲线等间距。
实际上，工作点越低，β越小，间距越小；工作点越高，β越大，间距越大。
3）电路中，R7引入什么反馈？起什么作用？若R7被短路，Q点、A v、R i、R o如何变化？答；R7引入负反馈，可稳定静态工作点，Q点基本不变，A v变大，Ri变小，Ro不变。
五、实验步骤和实验结果1. 静态工作点的调整与测量实验步骤：1) 将直流稳压电源的输出调至12V；连接稳压电源与电路板的电源线和地线。
2) 调节偏置电位器，使放大电路的静态工作点满足设计要求(I CQ＝1.5mA)。
3) 测出共射电路的静态工作点，记录测量值，并与理论估算值和仿真值进行比较。
实验结果记录：2. 测量电压放大倍数实验步骤：1) 从函数信号发生器输出1kHz的正弦波（幅度要小，有效值10mV），送示波器确认波形和幅值。
三极管两级放大电路实验
三极管两级放大电路实验一、实验目的(1)掌握多级放大电路性能指标的测量及与单级指标之间的关系。
(2)熟悉共集电极电路的特点和作为输出级的作用。
(3)掌握多级放大电路的设计方法。
二、实验原理(1)实验电路。
实验电路如图2.10所示。
第一级为共射放大电路，后级是共集放大电路，级间采用直接耦合,因此要注意前后级静态工作点互相影响的情况。
静态点调试时，可根据具体情祝做适当调整。
图2.10共集电路的特点是增益近似为1，输人电阻高，而输出电阻低，其应用非常广泛，可用作电路的输人级、输出级、中间级。
本电路中作为输出级，可增强放大电路的带负载能力。
(2)性能指标。
①电压增益Aⅴ.两级放大电路的总增益为共射和共集电路增益的乘积。
电压增益为Av =Aⅴ/Av₂= -β1(R lI Rⅰ2)×(1+β2)(Re2 II RL)/r be₁×[r be₂+(1+β2)(Re2 II RL)] (2.23)式中,Rⅰ₂为后级共集放大电路的输人电阻,有Rⅰ2=rbe+(1+β2)(R2||RL) (2.24)②输人电阻Rⅰ。
两级放大电路的输人电阻一般取决于第一级。
输人电阻为Rⅰ=rbe₁II R1 II R2 (2.25)如果第一级为共集放大电路，则输人电阻还与第二级有关。
③输出电阻R。
两级放大电路的输出电阻一般取决于最后一级。
如果末级为共集放大电路，则输出电阻还与倒数第二级有关。
两级放大电路的输出电阻为R₀=Rₑ₂||(Rᴄ+r be₂)/(1+β₂)三、实验设备与器件直流电源、数字万用表、数字示波器、低频波形发生器。
四、实验内容(1)测量静态工作点。
测量前后级的静态电流IcQ。
若静态工作点不合适,可适当调整R1、R2或Re1。
(2)测量交流性能指标。
参照单管共射电路的测量方法，波形发生器输出1kHz、20mVₚₚ正弦信号,接人放大器输人端Vⅰ，用示波器记录两级放大电路的输人和输出波形，测出电路的总增益、输人电阻和输出电阻。
实验二、三极管及其单级共射放大电路(一)
五 实验思考题： 1. 总结 Rc、RL 及静态工作点对放大器电压放大倍数的影响。
2. 讨论静态工作点变化对放大器输出波形的影响。
成绩评定：
指导教师签字： 年 月
日
注：1、报告内的项目或内容设置，可根据实际情况加以调整和补充。
2.测量电压放大倍数 在放大器输入端加入频率为 l kHz，Ui ≈ 10 mV 的正弦信号，同时用示波器观察放大器输出电压 Uo 波形，在波形不失真的条件下用交流毫伏表测量下述三种情况下的 Uo 值，并用双踪示波器观察 Uo 和 Ui 的相位关系，记入表 2。 表2 Rc（kΩ） RL（kΩ） Uo（V） AV Ui / Uo 波形
Rw1 100KΩ 20KΩ
Rc 2.4KΩ C2 + 10μF
VCC +12V
+
C1 +
+
Re1
10μF 100Ω Re2 1KΩ
+
Rb12 Vi 20KΩ -
RL 2.4KΩ Ce 100μF -
Vo
图 1 单级共射放大电路
四 实验内容(表格)： 1.测量电路在线性放大状态时的静态工作点 按图 1 所示电路， 接通直流电源前， 先将 Rw 调至最大， 函数信号发生器输出旋钮旋至零。 接通+12V 电源，调节 Rw，使 Ic = 2.0 mA（即 UE = 2.0 V） 。用数字万用表直流电压表档测量 UB、UE、Uc 及用 万用表Ω 档测量 RB11 值，并记入表 1。 表1 测量值 计算值 UB（V） UE （V） Uc （V） Rb11（kΩ） UBE（V） UCE（V） I （ c mA） IB（μA） β
实
验
报
模电仿真实验报告
模电仿真PSPICE实验报告班级：学号：姓名：学院：实验一晶体三极管共射放大电路一、实验目的1、学习共射放大电路的参数选取方法。
2、学习放大电路静态工作点的测量与调整，了解静态工作点对放大电路性能的影响。
3、学习放大电路的电压放大倍数和最大不失真输出电压的分析方法。
4、学习放大电路输入、输出电阻的测量方法以及频率特性的分析方法。
二、实验原理单级共射放大电路是放大电路的基本形式，为了获得不失真的放大输出，需设置合适的静态工作点，静态工作点过高或过低都会引起输出信号的失真。
通过改变放大电路的偏置电压，可以获得合适的静态工作点。
单级共射放大电路是一个低频小信号放大电路。
当输入信号的幅度过大时，即便有了合适的静态工作点同样会出现失真。
改变输入信号的幅值即可测量出最大不失真输出电压。
放大电路的输入输出电阻是衡量放大器性能的重要参数。
晶体三级管具体电流放大作用，用它可构成共射、共集、共基三种组态的基本放大电路。
在这三种电路工作过程中，静态工作点的选取是最重要的。
如果静态工作点调的太高或者太低，当输入端加入交流信号又超过了工作点电压时，则输出电压将会产生饱和失真或者截止失真。
要求：1、电源电压VCC=12V；2、静态工作电流ICQ=1.5mA;3、当RC=3KΩ，RL=∞时，要求VO(max)≥3V(峰值)，Av≥100;4、β=100——200，C1=C2=10μF，Ce=100μF。
三、实验内容1．放大电路中偏置电路的设计（1）偏置电路形式的选择除了根据静态工作点稳定性的要求来选择偏置电路外，还应考虑放大电路的性能指标。
（2）分压式偏置电路静态工作点的稳定条件为了稳定静态工作点，必须满足下面两个条件。
条件一：I1>>IBQ工程上一般按下式选取I1=(5~10)IB 硅管I1=(10~20)IB 锗管由于锗管的ICBO 比硅管得大，使得锗管的ICBO 随温度变化时，对基极电位VB 的稳定性影响也大，所以用在锗管的放大电路中，I1应取大一些，即RB1,RB2取小一些。
三极管共射放大电路实验[文摘]
![三极管共射放大电路实验[文摘]](https://img.taocdn.com/s3/m/397cbfd8bb0d4a7302768e9951e79b8968026892.png)
三极管共射放大电路实验[文摘]三极管是现代电力电子技术和电器技术中应用广泛的一种电子元件。
其中一种常见的三极管放大电路为共射放大电路，具有输入电阻小、输出电阻大、电压放大倍数大的特点，常用于电子放大器。
本实验采用BC547 NPN型晶体管，组成单段共射放大电路，通过实验测量分析来掌握共射放大电路的基本性能。
实验步骤：1. 利用万用表检查晶体管管脚类型，标出其发射极、晶体管基极和集电极，同时注意焊接正确。
2. 将电路连接如图所示，其中电压源UCC为6V，电阻值RC、RB、RE分别为1KΩ、22KΩ、470Ω。
接上耳机，即可开始实验。
3. 分别测量输入电压Vin和输出电压Vout，在输入电压从0到0.5V上升的过程中，记录下对应的Vout值，并在示波器上绘制Vin-Vout关系曲线。
4. 测量晶体管的直流电流，包括IE、IC、IB。
5. 确定晶体管放大倍数，即Vout/Vin。
6. 测量输出电阻值。
7. 通过理论计算和实验结果比较，分析晶体管放大电路的性能特点。
实验结果分析：根据实验结果，我们可以得出以下结论：1. Vin-Vout关系曲线的斜率为放大倍数，该电路放大倍数约为100倍。
2. 电路输出电阻值为102.5Ω，符合共射放大电路的特点。
3. 通过测量晶体管的直流电流，可以发现IE=IC+IB，符合晶体管放大电路的基本原理。
4. 通过计算和比较实验结果，我们可以发现，晶体管放大电路具有输入电阻小、输出电阻大、电压放大倍数大的优点，可以满足电路放大的需求。
总之，本实验通过实际操作和测量，成功地展示了共射放大电路的基本特点和性能，为学习和应用三极管放大电路提供了实用经验和基础。
三极管二级放大集负反馈电路 模拟电子技术基础,三极管,实验报告,课程设计
创新实验项目报告书实验名称两级放大器及负反馈电路日期2010-3-15姓名专业通信，电信一、实验目的（详细指明输入输出）1、深入研究三极管两级放大器及负反馈电路的工作原理，相关参数的测量方法。
2、设计一个基于通用三极管两级放大器及负反馈电路，要求能够实现不失真稳定的放大，频率范围为几十Hz到几千Hz，放大能力为几十倍到几百倍，研究负反馈对放大器性能的影响及输入输出电阻测量。
3、查询有关三极管两级放大器及负反馈电路的资料，筛选方案，再按照拟订的实验方案制作作品，包括硬件制作和测量电路设计，再调试制作好的作品并做数据记录，进行分析。
二、实验原理（详细写出理论计算、理论电路分析过程）多级放大与电压串联负反馈电路电路工作原理：当J1开路时，电路中不存在级间负反馈，整个电路是由两个单级共射放大电路组成。
晶体管发射极的电阻由两部分组成。
其中并联有电容器的电阻（R1，R E22）引入直流负反馈，用来稳定每个管的静态工作点；未并联电容的电阻（R E1，R E22）引入的反馈是交、直流电流串联负反馈，使放大倍数稳定，输入、输出电阻增大。
计算公式：第一级静态工作点：)())(1('1111111111111E C CQ CEQ BQ CQ E B BEQBQ R R R I VCC U I I R R R UVCC I ++-==+++-=ββ式中：R B1’=R B1＋RW1第二级静态工作点：)(222122222212222221222E E C CQ CEQ E E BEQB EQ CQ B B B B R R R I VCC UR R UUI I R R R VCC U++-=+-=≈+∙=开环交流参数：()[])()()1(1//21'总放大倍数单级放大倍数u u uu Ebe Lu co Ebe B i A A A R r R A R R R r R R ∙=++-=≈++=βββ式中：R B =R B1+RW1 （第一级） 或 R B =R B21//R B22 （第二级）R E =R E1 （第一级） 或 R E =R E21（第二级）R L ’=R C1//R i2 （第一级） 或 R L ’=R C2//R L （第二级）① 连接J1 ，由RW2引入交流电压串联负反馈。
模电实验2三极管共射极放大电路
• 实验目的 • 三极管共射极放大电路的原理 • 实验设备和材料 • 实验步骤和操作 • 实验结果与分析 • 实验总结与思考
01
实验目的
掌握三极管共射极放大电路的工作原理
了解三极管的结构和特性，包括 电流放大作用、输入输出特性等。
理解共射极放大电路的基本工作 原理，包括信号的输入、放大和
通过实验，我更加深入地理解了三极管共射极放大电路的工作原理，包括输入信号的放大 和输出信号的反馈等。
掌握了电路的搭建和调试技巧
在实验过程中，我学会了如何搭建和调试三极管共射极放大电路，了解了电路中各个元件 的作用和相互关系。
提高了实践操作能力
通过实际操作，我提高了对电子电路实验的操作能力，包括仪器的使用、数据的测量和处 理等。
THANKS
感谢观看
对实验中遇到的问题和解决方案的思考
问题1
输入信号过大导致三极管工作点 饱和。
解决方案
调整输入信号的大小，选择合适 的工作点。
问题2
输出信号失真。
解决方案
采用多次测量求平均值的方法， 提高测量精度。
问题3
测量数据误差较大。
解决方案
调整反馈电阻和偏置电阻，改善 电路的线性度和稳定性。
对未来学习和实践的建议和展望
输出信号电压：100mV 放大倍数：100倍
数据分析与解释
放大倍数
实验得到的放大倍数为100倍，与理论值相符，说明三极管共射 极放大电路的放大能力正常。
输入阻抗和输出阻抗
实验测得的输入阻抗和输出阻抗均为1kΩ，表明电路的输入输出 匹配良好。
信号失真
实验中观察到的输出信号未出现明显失真，表明电路的性能稳定。
三极管放大电路实验报告
三极管放大电路实验报告三极管放大电路实验报告引言在现代电子技术中，三极管放大电路是最常见的一种放大电路。
它具有放大信号、增加电流和功率的功能，广泛应用于收音机、电视、音响等电子设备中。
本实验旨在通过搭建三极管放大电路并进行实际测量，探究三极管的工作原理和放大特性。
实验材料与方法本实验所用材料包括：三极管、电阻、电容、信号发生器、示波器等。
首先，按照电路图搭建三极管放大电路，其中包括三极管的基极、发射极和集电极，以及相应的电阻和电容。
接下来，将信号发生器的输出端与放大电路的输入端相连，将示波器的输入端与放大电路的输出端相连。
最后，调节信号发生器的频率和幅度，通过示波器观察和测量输出信号的变化。
实验结果与分析在实验过程中，我们首先调节信号发生器的频率和幅度，使其输出一个稳定的正弦波信号。
然后，通过示波器观察到放大电路输出信号的波形。
实验中，我们分别改变三极管的工作状态，即改变基极电流和集电极电流，观察输出信号的变化。
当三极管处于截止状态时，即基极电流为零时，输出信号几乎为零。
这是因为在截止状态下，三极管无法放大输入信号，输出电流几乎为零。
当三极管处于饱和状态时，即基极电流较大时，输出信号会有明显的放大。
这是因为在饱和状态下，三极管可以将输入信号放大到较大的幅度，输出电流也相应增加。
通过调节三极管的工作状态，我们可以得到不同的放大倍数。
实验中，我们发现当基极电流较小时，输出信号的幅度较小，放大倍数较低；而当基极电流较大时，输出信号的幅度较大，放大倍数较高。
这说明三极管的放大特性与工作状态密切相关。
此外，我们还观察到三极管放大电路的频率响应特性。
当信号发生器输出的频率较低时，输出信号的波形较为完整；而当频率较高时，输出信号的波形变得扭曲。
这是因为三极管放大电路在高频时会出现截止现象，无法正常放大信号。
实验总结通过本次实验，我们深入了解了三极管放大电路的工作原理和特性。
三极管作为一种重要的电子元件，在现代电子技术中发挥着重要作用。
三极管放大电路实验
东南大学电工电子实验中心实验报告课程名称：电路与电子线路实验II第一次实验实验名称：三极管放大电路院（系）：吴健雄专业：信息姓名：学号：实验室: 金智楼502 实验组别： 6 同组人员：实验时间： 2013 年 4月 9 日评定成绩：审阅教师：一、实验目的及要求1、实验目的●通过对单级晶体管低频电压放大电路的工程估算、安装和调试，掌握放大器的主要性能指标及其测试方法；●掌握双踪示波器、函数发生器、交流毫伏表、直流稳压电源的使用方法。
2、实验要求⏹测量静态工作点主要性能参数：ICQ集电极静态工作电流、VCEQ 晶体管压降；⏹测量主要动态性能参数：AV电压增益、Ri输入电阻、Ro输出电阻；⏹利用扫频仪观察电路的幅频特性与相频特性。
二、实验原理●放大电路的基本组成半导体器件R L 输入信号源输出负载直流电源和相应的偏置电路●静态工作点的设置集电极静态工作电流：I CQ=V RC/R C静态工作点对电路输出失真的影响：●截止失真Vo波形的顶部被压缩，说明Q点偏低，应增大基极偏流IBQ，即增大ICQ。
●饱和失真Vo波形的底部被削波，说明Q点偏高，应减小IBQ ，即减小ICQ 。
●偏置电路的选择●用换算法测量输入电阻 Ri 和输出电阻Ro其中，vo’和vo分别为vs不变的情况下断开和接入负载RL时的输出电压。
●放大电路的频率响应三、电路设计及仿真1、实验电路图实验的电路图上图所示，三极管选用9013NPN型晶体管。
Rs为采样电阻RL为负载电阻R1为上偏置电阻R2为下偏置电阻Rc为集电极电阻RE为发射极电阻C1为输入耦合电容C2为输出耦合电容CE为旁路电容调节RW使静态工作点位于交流负载线的中点（VCEQ=6V），加大输入信号的幅度，使得输出波形同时出现正、反向失真，稍微减小输入信号幅度，使失真刚好消失，读出此时的输出电压峰峰值vop-p，再用万用表的DCV档测量此时RE两端的静态电压，计算出ICQ。
2、实验仿真图根据设计的实验电路图在Multisim上画出如下仿真电路图：四、电路测试结果1、实际实验电路图根据设计与仿真的电路搭建的实际电路如下图所示：2、实验数据及结果(1)静态工作点已知：Rc=3K测得：Vcc=12.08VV CEQ=6.00VV CR=4.56V求得：集电极静态工作电流I CQ=V RC/Rc=1.52mA(2)动态性能：a.已知：Rs=1K测得：Vs=40mVVi=12.2mV求得：输入电阻Ri=Vi×Rs/( Vs- Vi)=0.45Kb.已知：R L=3K测得：Vo=1.01VVo’=1.35V求得：输出电阻Ro=(Vo’/Vo - 1) ×RL=2.5Kc.求得：电压增益Av= Vo/ Vi=82.8≈83(3)观察输入、输出曲线将输入、输出两端分别接入示波器，利用AC耦合观察正弦曲线，如下图所示：可以看出输入、输出端的电压存在着相位差，但都为正弦曲线分布且没有失真现象产生，利用示波器也可测得输入电压与输出电压。
模拟电子电路实验一三极管的放大特性实验报告
模拟电子电路实验一三极管的放大特性实验报告实验一：三极管的放大特性一、实验目的：1.了解三极管的结构和工作原理；2.掌握三极管的基本参数和特性指标；3.理解三极管的放大功能和放大倍数的测量方法。
二、实验器材和材料：1.示波器2.信号源3.三极管4.变阻器5.接线板6.电阻7.万用表8.多功能电源三、实验原理：三极管是一种具有放大功能的电子器件，它由三个控制端，基极(B)、发射极(E)和集电极(C)构成。
三极管有两种工作状态：放大状态和截止状态。
1.放大状态：当输入信号较小时，三极管处于放大状态。
此时，基极和发射极之间的电流（IE）大于0，集电极和发射极之间的电流（IC）也大于0。
增加基极电流（IB）会放大集电极电流(IC)。
2.截止状态：当输入信号较大时，三极管处于截止状态。
此时，基极和发射极之间的电流（IE）小于0，集电极和发射极之间的电流（IC）小于0。
四、实验步骤：1.按照电路图连接实验电路，三极管的发射极接地，三极管的集电极通过电阻RL连接到正电源。
2.调节信号源的幅度和频率，将信号源的负极连接到示波器的接地端，将信号源的正极通过电阻R1连接到三极管的基极，调节变阻器的电阻值，使得示波器屏幕上的正弦波幅度适中。
3.测量基极电流（IB），发射极电流（IE）和集电极电流（IC）的数值，记录下来。
4.将电阻RL的数值改变，重复步骤3，记录下不同RL下的IB、IE和IC的数值。
五、实验结果：记录各组IB、IE和IC的数值，绘制IB，IE和IC随RL变化的曲线图。
根据图像可以得到三极管的放大倍数。
六、实验讨论：根据实验数据和曲线图，可以发现随着RL增加，IB和IE基本保持不变，IC呈现线性增长的趋势。
通过计算得出三极管的放大倍数，进一步验证了三极管的放大功能。
七、实验总结：通过本次实验，我们深入了解了三极管的结构和工作原理，掌握了三极管的基本参数和特性指标的测量方法。
实验结果验证了三极管的放大功能，并且通过计算得出了三极管的放大倍数。
三极管特性仿真模电实验报告
三极管特性仿真模电实验报告模拟电路实验报告实验题目：三极管特性仿真一、实验目的：1.了解三极管的基本结构和特性；2. 学习使用Proteus软件进行电路仿真；3.通过实验了解三极管的放大特性。
二、实验原理：三极管是一种常用的电子元件，常用于放大电路、开关电路等。
它的结构包括发射极（Emitter）、基极（Base）和集电极（Collector）。
根据发射极和集电极之间的电流增益（β）的不同，三极管可以分为NPN型和PNP型两种。
三极管的基本工作原理是：当基极-发射极之间的电压（Vbe）大于其中一阈值时，发射极与基极之间会出现电流，就是基极电流（Ib），这时集电极与基极之间也会产生一定的电流，即集电极电流（Ic）。
通过调整电路中的元件参数，可以实现对三极管的工作状态进行控制。
四、实验器材：1.三极管（任意型号）；2.胶板；3.电阻、电容、电感等基本元件；4.示波器；5. 模拟电路仿真软件Proteus。
五、实验过程：1.按照实验电路图组装电路，连接示波器和电源；2.调整电源电压，保持在合适的范围内，避免对元件产生损坏；3.打开示波器，观察输出波形；4.测量各个参数，并记录数据；5.更改电路中的元件参数，再次观察和测量，对比实验结果。
六、实验结果：通过调整电路中的元件参数，我们可以观察到不同的实验结果。
例如，当改变电源电压时，输出波形的幅值和频率会有明显的变化。
另外，在一些情况下，我们还可以观察到三极管的饱和和截止状态。
七、实验分析：1.实验过程中，我们可以通过观察输出波形来判断电路的工作状态。
当输入信号较小的时候，输出信号也相对较小，说明三极管处于放大状态。
当输入信号较大的时候，输出信号可能出现失真，这时三极管已经达到了饱和状态。
2.通过实验数据的对比，我们可以分析不同元件参数对输出波形的影响。
例如，改变电阻的阻值对放大倍数和频率都会产生影响，从而改变输出波形的形状和幅值。
八、实验总结：通过本次实验，我们进一步了解了三极管的基本结构和特性，掌握了使用Proteus软件进行电路仿真的方法。
(完整版)三极管共射放大电路(模电实验)
实验报告课程名称：模拟电子技术基础实验 指导老师：张伟 成绩：__________________ 实验名称：三极管共射极放大电路 实验类型：直接测量型 同组学生姓名：__________ 一、实验目的和要求（必填） 二、实验内容和原理（必填） 三、主要仪器设备（必填） 四、操作方法和实验步骤 五、实验数据记录和处理 六、实验结果与分析（必填） 七、讨论、心得一．实验目的和要求1、学习基本放大器的参数选取方法、安装与调试技术；2、掌握放大器静态工作点的测量与调整方法，了解在不同偏置条件下静态工作点对放大器性能的影响；3、学习放大器的电压放大倍数、输入电阻、输出电阻及频率特性等指标的测试方法；4、了解静态工作点与输出波形失真的关系，掌握最大不失真输出电压的测量方法；5、进一步熟悉示波器、函数信号发生器、交流毫伏表的使用。
二．实验内容和原理1、 静态工作点的调整和测量2、 电压放大倍数的测量3、 输入电阻和输出电阻的测量4、 观察静态工作点对输出波形的影响5、 放大电路上限频率fH 、下限频率fL 的测量三极管共射极放大电路原理图：三、主要仪器设备1、稳压电源2、信号发生器3、晶体管毫伏表4、示波器5、放大电路板专业：电气自动化 姓名：郑志豪学号：3110101577 日期：2012/12/12 地点：东3-211 B5四、操作方法和实验步骤1. 静态工作点的调整和测量1)按所设计的放大器的元件参数焊接电路，根据电路原理图仔细检查电路的完整性和焊接质量。
2)开启直流稳压电源，将直流稳压电源的输出调整到12V，并用万用表检测输出电压，确认后，关闭直流稳压电源。
3)将放大器电路板的工作电源端与12V直流稳压电源接通。
然后，开启直流稳压电源。
此时，放大器处于工作状态。
4)调节电位器RP，使电路满足设计要求（ICQ＝1.5mA）。
为方便起见，测量ICQ时，一般采用测量电阻Rc两端的压降URc，然后根据ICQ =URc／Rc计算出ICQ 。
