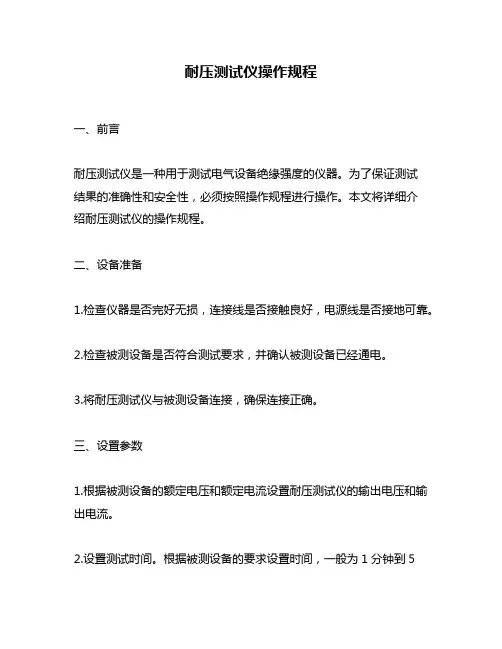

耐压测试仪操作规程
耐压测试仪操作规程一、前言耐压测试仪是一种用于测试电气设备绝缘强度的仪器。
为了保证测试结果的准确性和安全性，必须按照操作规程进行操作。
本文将详细介绍耐压测试仪的操作规程。
二、设备准备1.检查仪器是否完好无损，连接线是否接触良好，电源线是否接地可靠。
2.检查被测设备是否符合测试要求，并确认被测设备已经通电。
3.将耐压测试仪与被测设备连接，确保连接正确。
三、设置参数1.根据被测设备的额定电压和额定电流设置耐压测试仪的输出电压和输出电流。
2.设置测试时间。
根据被测设备的要求设置时间，一般为1分钟到5分钟不等。
3.设置输出模式。
根据需要选择直流或交流输出模式。
四、开始测试1.先将输出电压调整到零，再打开输出开关。
2.调节输出电压和输出电流至预定值，并开始计时。
3.在测试过程中，应注意观察被测设备的状态，如有异常情况应立即停止测试，并进行处理。
4.在测试结束后，先将输出开关关闭，再将输出电压调整为零。
五、测试结果处理1.将测试结果记录下来，并进行分析。
2.如果测试结果符合要求，则被测设备可以正常使用。
3.如果测试结果不符合要求，则需要进行维修或更换设备。
六、注意事项1.在操作过程中，应注意安全，避免触电事故的发生。
2.在测试过程中，应注意观察被测设备的状态，如有异常情况应立即停止测试，并进行处理。
3.在测试结束后，先将输出开关关闭，再将输出电压调整为零。
避免对被测设备造成损害。
4.在使用耐压测试仪时，应遵循操作规程，并按照说明书正确操作。
如有不懂之处，请咨询专业人员。

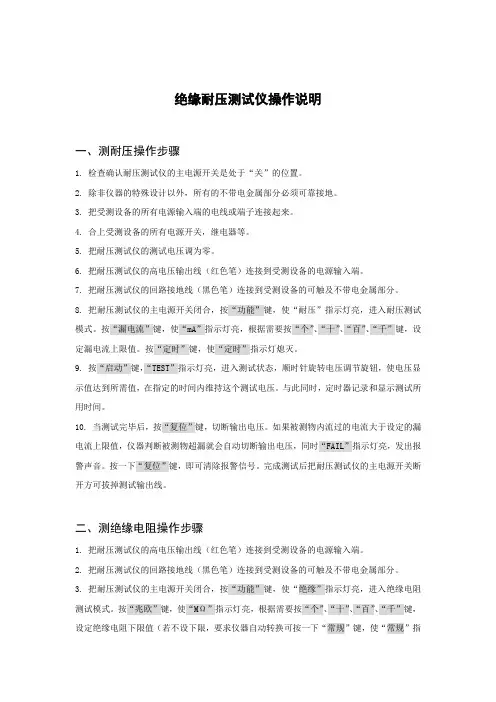

绝缘耐压测试仪操作说明
绝缘耐压测试仪操作说明一、测耐压操作步骤1. 检查确认耐压测试仪的主电源开关是处于“关”的位置。
2. 除非仪器的特殊设计以外，所有的不带电金属部分必须可靠接地。
3. 把受测设备的所有电源输入端的电线或端子连接起来。
4. 合上受测设备的所有电源开关，继电器等。
5. 把耐压测试仪的测试电压调为零。
6. 把耐压测试仪的高电压输出线（红色笔）连接到受测设备的电源输入端。
7. 把耐压测试仪的回路接地线（黑色笔）连接到受测设备的可触及不带电金属部分。
8. 把耐压测试仪的主电源开关闭合，按“功能”键，使“耐压”指示灯亮，进入耐压测试模式。
按“漏电流”键，使“mA”指示灯亮，根据需要按“个”、“十”、“百”、“千”键，设定漏电流上限值。
按“定时”键，使“定时”指示灯熄灭。
9. 按“启动”键，“TEST”指示灯亮，进入测试状态，顺时针旋转电压调节旋钮，使电压显示值达到所需值，在指定的时间内维持这个测试电压。
与此同时，定时器记录和显示测试所用时间。
10. 当测试完毕后，按“复位”键，切断输出电压。
如果被测物内流过的电流大于设定的漏电流上限值，仪器判断被测物超漏就会自动切断输出电压，同时“FAIL”指示灯亮，发出报警声音。
按一下“复位”键，即可清除报警信号。
完成测试后把耐压测试仪的主电源开关断开方可拔掉测试输出线。
二、测绝缘电阻操作步骤1. 把耐压测试仪的高电压输出线（红色笔）连接到受测设备的电源输入端。
2. 把耐压测试仪的回路接地线（黑色笔）连接到受测设备的可触及不带电金属部分。
3. 把耐压测试仪的主电源开关闭合，按“功能”键，使“绝缘”指示灯亮，进入绝缘电阻测试模式。
按“兆欧”键，使“MΩ”指示灯亮，根据需要按“个”、“十”、“百”、“千”键，设定绝缘电阻下限值（若不设下限，要求仪器自动转换可按一下“常规”键，使“常规”指示灯亮）。
按“标准电压”键若干次，设定所需的直流测试电压。
按“定时”键，使“定时”指示灯熄灭。

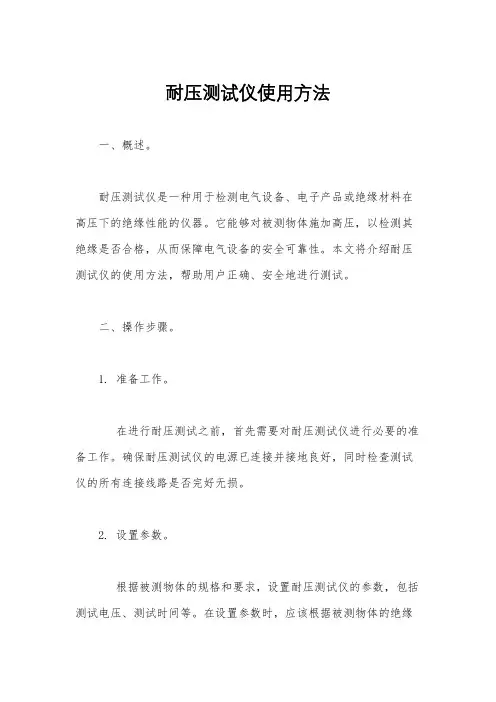

耐压测试仪使用方法
耐压测试仪使用方法一、概述。
耐压测试仪是一种用于检测电气设备、电子产品或绝缘材料在高压下的绝缘性能的仪器。
它能够对被测物体施加高压，以检测其绝缘是否合格，从而保障电气设备的安全可靠性。
本文将介绍耐压测试仪的使用方法，帮助用户正确、安全地进行测试。
二、操作步骤。
1. 准备工作。
在进行耐压测试之前，首先需要对耐压测试仪进行必要的准备工作。
确保耐压测试仪的电源已连接并接地良好，同时检查测试仪的所有连接线路是否完好无损。
2. 设置参数。
根据被测物体的规格和要求，设置耐压测试仪的参数，包括测试电压、测试时间等。
在设置参数时，应该根据被测物体的绝缘等级和标准要求进行调整，以确保测试结果的准确性。
3. 连接被测物体。
将被测物体正确连接到耐压测试仪的测试端口，确保连接牢固可靠。
在连接过程中，应该注意避免产生电气或机械损坏，以免影响测试结果。
4. 开始测试。
当一切准备就绪后，可以开始进行耐压测试。
按下测试仪上的启动按钮，耐压测试仪将会施加设定的高压到被测物体上，持续设定的时间。
在测试过程中，应该密切观察被测物体的状态，确保测试过程安全可靠。
5. 测试结果。
测试完成后，耐压测试仪将会给出测试结果。
根据测试结果，可以判断被测物体的绝缘性能是否符合要求。
如果测试结果合格，则可以认定被测物体的绝缘性能良好；如果测试结果不合格，则需要对被测物体进行进一步的检查和处理。
三、注意事项。
1. 安全第一。
在使用耐压测试仪时，应该始终把安全放在首位。
在测试过程中，严禁触摸高压部件，以免触电危险。
同时，应该遵循相关的安全操作规程，确保测试过程安全可靠。
2. 规范操作。
在进行耐压测试时，应该严格按照操作手册上的要求进行操作，避免出现误操作导致的事故。
同时，应该遵循相关的测试标准和规范，以确保测试结果的准确性和可靠性。
3. 定期维护。
耐压测试仪作为一种精密的测试设备，需要定期进行维护和保养。
定期检查测试仪的电气连接和机械部件，确保其正常运行。

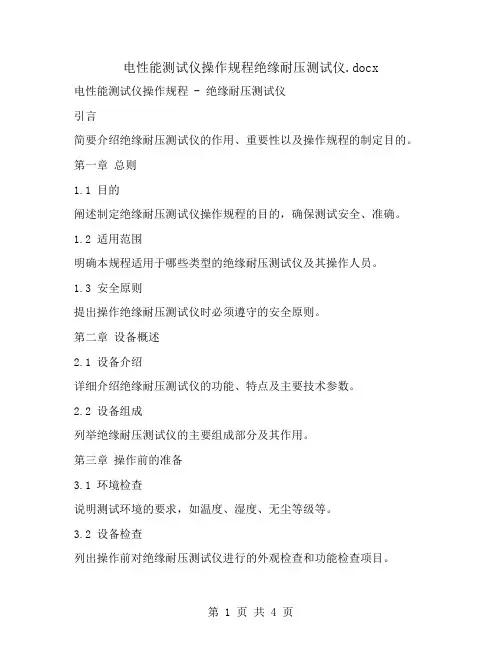

电性能测试仪操作规程绝缘耐压测试仪
电性能测试仪操作规程绝缘耐压测试仪.docx电性能测试仪操作规程 - 绝缘耐压测试仪引言简要介绍绝缘耐压测试仪的作用、重要性以及操作规程的制定目的。
第一章总则1.1 目的阐述制定绝缘耐压测试仪操作规程的目的，确保测试安全、准确。
1.2 适用范围明确本规程适用于哪些类型的绝缘耐压测试仪及其操作人员。
1.3 安全原则提出操作绝缘耐压测试仪时必须遵守的安全原则。
第二章设备概述2.1 设备介绍详细介绍绝缘耐压测试仪的功能、特点及主要技术参数。
2.2 设备组成列举绝缘耐压测试仪的主要组成部分及其作用。
第三章操作前的准备3.1 环境检查说明测试环境的要求，如温度、湿度、无尘等级等。
3.2 设备检查列出操作前对绝缘耐压测试仪进行的外观检查和功能检查项目。
3.3 安全防护描述操作人员必须采取的安全防护措施。
第四章操作步骤4.1 开机流程详细说明绝缘耐压测试仪的开机步骤。
4.2 参数设置介绍如何根据测试需求设置测试参数。
4.3 样品安装阐述样品的安装方法和注意事项。
4.4 开始测试描述启动测试的具体操作。
4.5 数据记录说明测试过程中数据记录的要求和方法。
4.6 结束测试阐述测试完成后的关机和样品卸载步骤。
第五章异常处理5.1 常见故障列出绝缘耐压测试仪可能遇到的常见故障及其原因。
5.2 故障排除提供故障排除的一般方法和步骤。
5.3 紧急停止描述紧急情况下如何安全停止测试并关闭设备。
第六章维护与保养6.1 日常保养说明绝缘耐压测试仪的日常保养内容。
6.2 定期维护规定绝缘耐压测试仪的定期维护周期和项目。
6.3 清洁要求描述设备清洁的方法和注意事项。
第七章安全注意事项7.1 操作安全强调操作过程中的安全注意事项。
7.2 电气安全介绍电气安全相关的操作规程。
7.3 环境安全阐述环境安全相关的操作规程。
第八章记录与报告8.1 测试记录说明测试记录的内容和保存要求。
8.2 测试报告介绍如何编写绝缘耐压测试的测试报告。
8.3 异常记录描述异常情况的记录方法和后续处理。

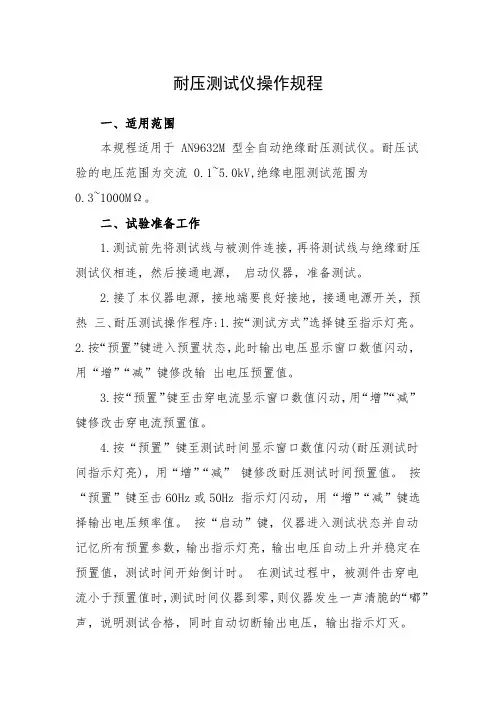

耐压测试仪操作规程
耐压测试仪操作规程一、适用范围本规程适用于 AN9632M 型全自动绝缘耐压测试仪。
耐压试验的电压范围为交流 0.1~5.0kV,绝缘电阻测试范围为0.3~1000MΩ。
二、试验准备工作1.测试前先将测试线与被测件连接，再将测试线与绝缘耐压测试仪相连，然后接通电源，启动仪器，准备测试。
2.接了本仪器电源，接地端要良好接地，接通电源开关，预热三、耐压测试操作程序:1.按“测试方式”选择键至指示灯亮。
2.按“预置”键进入预置状态，此时输出电压显示窗口数值闪动，用“增”“减”键修改输出电压预置值。
3.按“预置”键至击穿电流显示窗口数值闪动，用“增”“减”键修改击穿电流预置值。
4.按“预置”键至测试时间显示窗口数值闪动(耐压测试时间指示灯亮)，用“增”“减”键修改耐压测试时间预置值。
按“预置”键至击60Hz或50Hz 指示灯闪动，用“增”“减”键选择输出电压频率值。
按“启动”键，仪器进入测试状态并自动记忆所有预置参数，输出指示灯亮，输出电压自动上升并稳定在预置值，测试时间开始倒计时。
在测试过程中，被测件击穿电流小于预置值时，测试时间仪器到零，则仪器发生一声清脆的“嘟”声，说明测试合格，同时自动切断输出电压，输出指示灯灭。
5.当被测件击穿电流大于预置值时，仪器发出“嘟-嘟”的报警声，耐压报警指示灯及击穿电流显示窗口数值闪烁(窗口显示被测件击穿电流值)，表示耐压不合格，同时自动切断输出电压，按“停止”键消除报警声，再按一次“停止”键返回到待机状态。
三、绝缘测试操作程序1.按“测试方式”选择键到指示灯亮。
2.按“绝缘电压”选择键，根据需要选择500V 或1000V 绝缘测试电压。
3.按“预置”键到测试时间显示窗口数值闪动(绝缘测试时间指示灯亮)，用“增”“减”键修改绝缘测试时间预置值。
按“启动”键后进入测试状态并自动记忆所有预置参数，输出指示灯亮测试电压自动上升并稳定在预置值，测试时间开始倒计时。
在测试过程中，被测件实际绝缘电阻大于预置值时，测试时间到零，则仪器发生一声清脆的“嘟”声，说明测试合格，同时自动切断测试电压，输出指示灯灭。
绝缘耐压测试仪操作规程
绝缘耐压测试仪操作规程
《绝缘耐压测试仪操作规程》
一、测试前的准备工作
1. 确保测试仪处于关闭状态，将测试仪的电源插头插入适配的插座，接通电源。
2. 检查测试仪的连线是否良好，无破损或者接触不良的情况。
3. 确认测试仪的探头和夹具没有受损，可以正常接触被测物品。
二、进行测试
1. 将被测试物品放在测试仪的工作台上，并将夹具固定好，确保与被测物品有良好的接触。
2. 选择合适的测试模式和参数，设置在测试仪上并确认。
3. 按下测试仪的启动按钮，开始进行测试。
4. 在测试过程中，严禁有任何人员靠近测试仪或者接触被测物品，以免发生意外。
三、测试后的处理
1. 测试完成后，将测试仪的电源关闭，并拔出电源插头。
2. 拆卸被测试物品，并将测试仪的夹具进行清洁和消毒。
3. 将测试仪的探头进行清洁并保持干燥。
4. 将测试仪的连线进行整理和存放，确保下次使用的时候可以正常接通电源。
四、注意事项
1. 在操作测试仪时，要严格按照使用手册的要求进行，不得私自擅自更改参数或者操作方式。
2. 需要定期对测试仪进行检查和维护，确保测试仪的正常使用。
3. 在使用过程中，如发现测试仪有任何异常情况，应立即停止使用并联系维修人员进行处理。
以上就是《绝缘耐压测试仪操作规程》，希望能够帮助大家正确、安全地使用绝缘耐压测试仪进行相关的工作。
耐压测试仪器操作规程
耐压测试仪器操作规程一、前言电气耐压测试仪器是电力、电子、通信等行业常用的测试设备之一，具有保证电气设备安全性能的重要作用。
为了正确、安全地操作和使用耐压测试仪器，防止事故发生，特制定本操作规程。
二、适用范围本操作规程适用于电气耐压测试仪器的日常操作和使用。
三、仪器准备1.检查仪器是否完好，无损坏、松动等异常情况；2.根据测试需求，将仪器设置为所需的测试模式；3.检查仪器的电源线是否良好连接，无损坏、漏电等异常情况；4.检查仪器的接地线是否连接良好，确保仪器和被测电设备接地可靠。
四、安全操作1.操作人员应穿着防静电服，并佩戴绝缘手套；2.在进行测试之前，先将被测电设备的电源关闭，并拔掉电源插头；3.操作人员应严格按照仪器说明书的要求进行操作，不得随意更改测试参数；4.在测试过程中，应密切观察仪器的指示和报警灯，一旦发现异常情况，应立即停止测试并排除故障；5.在更换被测电设备时，应将测试仪器的电源关闭，并等待一段时间，确保仪器内部的电荷完全放电；6.操作人员应保持仪器周围的清洁和整洁，避免杂物混入并造成故障；7.操作人员应及时对仪器进行维护和保养，定期进行校准和检测。
五、仪器存放1.仪器应存放在干燥、清洁、通风良好的地方；2.仪器存放时，应避免阳光直射、高温、潮湿等恶劣环境；3.仪器存放时，应选择稳定的平台，并避免与其他物品相互挤压；4.仪器存放时，应将仪器的电源线及各类连接线整理妥当，避免纠缠和损坏。
六、事故处理1.发生电气事故时，应立即切断电源，并进行急救措施；2.事故发生后，应立即汇报给主管领导，并进行相关记录和处理；3.事故原因应进行事故调查和分析，确保事故不再发生。
七、附则1.对于特殊型号或复杂的测试仪器，操作人员应仔细阅读仪器的说明书，并接受专业培训后方可操作；通过遵守以上操作规程，可以在使用耐压测试仪器时更加安全、准确地进行测试，提高工作效率，确保电气设备的安全性能。
同时，请注意及时关注相关法律法规的更新，以保证操作规程的合法性和合规性。
耐压测试仪操作规程
耐压测试仪操作规程《耐压测试仪操作规程》一、测试仪器准备1. 确保耐压测试仪器处于稳定状态，并连接到电源和地线。
2. 检查测试仪器的标定和校准情况，确保测试结果准确可靠。
3. 准备好待测试的设备或产品，并确保其符合安全操作规范。
二、测试仪器设置1. 根据待测试设备的电压等级，设置测试仪器的输出电压范围。
2. 根据待测试设备的绝缘等级，设置测试仪器的测试时间和泄漏电流限值。
3. 确认测试仪器的输入和输出连接正确，以及地线接地良好。
三、测试操作1. 将待测试设备连接到测试仪器的输入端，并确保连接牢固可靠。
2. 打开测试仪器的电源，按照设定的参数进行测试操作。
3. 在测试过程中，及时观察设备的情况和测试仪器的指示，注意防范意外和危险。
四、测试结果1. 测试结束后，关闭测试仪器的电源，并断开待测试设备的连接。
2. 根据测试仪器的指示或记录，检查测试结果是否符合设备的要求。
3. 将测试结果记录并保存，作为设备安全性评估的依据。
五、维护和保养1. 经常检查测试仪器的外观和功能，确保其正常工作和安全使用。
2. 定期对测试仪器进行校准和检测，保证测试结果的准确性。
3. 如发现测试仪器故障或异常，应及时停止使用并进行维修处理。
六、安全注意事项1. 在使用测试仪器时，应穿戴符合安全规范的防护用具，确保人身安全。
2. 遵守测试仪器的操作说明和安全注意事项，以防万一的事故和故障发生。
3. 如遇到紧急情况或问题，应立即停止操作并向相关人员报告和求助。
以上即是耐压测试仪的操作规程，希望大家在实际操作中能够严格遵守，确保设备的安全和可靠性。
绝缘耐压测试仪操作规程
2.将两测试线分别接到被测电器的零线或火线和接地端上，按“启动”键，仪器进入测试状态。
3、测试时间开始倒计时，击穿电流测量值窗口将显示测得的电流值，当测试时间到“0”时，蜂鸣器会发出“嘟”的一短声提示音，表示测试产品合格。如果测得的实际电流值超出5mA的预置值，蜂鸣器会发出“嘟—嘟—”的间歇报警声，表示测试产品不合格。按一次“停止”键，将消除报警声，但仪器仍处于测试状态，再按下一次“停止”键，仪器将处于待机状态。结束测试。
三、操作步骤方法
1、接通仪器电源，按一下“系统”键，进入设置状态，可对测试模式、接地模式、通信地址、通信波特率、PLC遥控等系统参数进行设置。在该状态下，VFD显示屏上的“SET”状态指示闪烁，按“系统”键循环选择参数，按增减键设置参数，设置完成后按“系统”键保存设置并返回待机状态，参数设置过程中可随时按STOP键返回待机状态。
绝缘耐压测试仪操作规程
文件编号
页数
版本号
A
QMCU-改号
0
设备名称
绝缘耐压测试仪
一、操作前准备
1.请专业人员连接好仪器连线，确认无误。
2.测试前应该先将两测试线短接，进行“点检”，检查仪器是否自动报警，听到报警声后方可。
二、日常点检
1.耐压测试方式：将耐压参数设定为1800V/5mA/3s，在两个测试探棒之间连接一个400kΩ电阻，启动机器，漏电流显示约4.5 mA，仪器判断合格；在两个测试探棒之间连接一个300 kΩ电阻，启动机器，漏电流显示约6 mA，仪器报警表明耐压测试功能正常。
耐压仪操作规程
耐压仪操作规程
《耐压仪操作规程》
一、前言
耐压仪是用于测试电气设备绝缘性能的重要仪器，为了保证测试结果的准确性和操作的安全性，制定了《耐压仪操作规程》。
二、操作准备
1. 确保设备处于停电状态，操作人员必须佩戴绝缘手套和绝缘鞋。
2. 检查耐压仪的外观和连接线是否完好，确认没有损坏。
3. 确认电源接线正确，接地可靠。
三、操作流程
1. 打开耐压仪的电源开关，待仪器自检完毕后，开始进行测试。
2. 将被测试设备连接到耐压仪的测试端口，确保连接牢固。
3. 设置测试参数，包括电压值和测试时间。
4. 按下开始测试按钮，耐压仪开始输出电压进行测试。
5. 观察被测试设备的绝缘性能，记录测试结果。
四、操作注意事项
1. 在操作过程中，严禁触碰输出端口和高压线。
2. 测试过程中，若发现异常情况，立即停止测试并查找原因。
3. 操作人员禁止离开现场，必须全程监控测试过程。
4. 测试完成后，及时关闭耐压仪的电源开关。
五、异常处理
1. 若在测试过程中出现设备故障或异常情况，立即停止测试并与维修人员联系。
2. 若出现电击或火灾等安全事故，立即切断电源，迅速采取适当措施进行处理。
六、故障排除
1. 若耐压仪出现故障，应及时向维修人员报告，并在专业人员指导下进行维修。
2. 维修结束后，应进行功能测试，确认设备恢复正常后方可投入使用。
七、结语
《耐压仪操作规程》是对耐压仪操作的详细规定和要求，操作人员必须严格遵守规程，确保测试过程安全、准确。
绝缘耐压测试仪的工作原理及操作规程
绝缘耐压测试仪的工作原理及操作规程
一、绝缘耐压测试仪的工作原理
绝缘耐压测试仪是一种测量电气设备绝缘强度的仪器，工作原
理是利用高压直流电源产生高电压，并加在被测设备绝缘表面，测
量电气设备的绝缘强度是否符合要求。
绝缘耐压测试仪由直流高压发生器、调压器、电压表、电流表
等部分组成。
电源通过调压器将电压输出，根据被测设备的要求设
定好测试电压和时间。
测试时，将测试仪的高压电极与被测试设备
接触，地电极接地，电源通电开启，设备表面的绝缘材料就会受到
高压的电场作用而发生局部放电，通过电流表和电压表来测量被测
设备的电流和电压，判断绝缘材料的质量是否合格。
二、绝缘耐压测试仪的操作规程
1. 提前了解被测试设备的工作电压、绝缘材料及结构、测试电
极位置等重要信息，并根据要求设定好测试仪的测试电压和时间；
2. 检查测试仪的各部分是否完好，测试电极是否干净、无锈蚀、损坏等情况；
3. 将测试仪的高压电极与被测试设备的绝缘部位接触，地电极
接地；
4. 调节测试仪的电压，并设定测试时间，确保测试电压和时间
符合要求；
5. 打开测试仪电源，开始测试，记录测试时的电流值和电压值；
6. 测试结束后，关闭测试仪电源并等待电压降为零或确认放电
完毕后，方可拆卸测试电极。
7. 将测试数据及测试结果记录在相应的记录表格中。
8. 将测试仪的外表清洁干净，检查设备的电源、电路、高压线路是否正常，定期对测试仪进行维护保养，确保测试仪的工作性能和安全可靠性。
绝缘耐压测试仪操作规程
绝缘耐压测试仪操作规程绝缘耐压测试仪是一种常用的电气安全检测仪器，用于测试电气设备的绝缘性能和耐压能力。
以下是绝缘耐压测试仪的操作规程。
一、仪器准备1. 检查仪器外观是否完好，电源线是否完好。
2. 接通电源，并将仪器接地。
3. 检查测试仪器是否与测试设备正确连接。
二、连接电源线1. 将测试仪器的电源线插入接地插座，并确保插头与插座连接牢固。
2. 检查电源线是否损坏或老化，若有问题需立即更换。
三、连接测试设备1. 将测试仪器的高压输出线与测试设备的高压接线端子相连接，确保连接牢固。
2. 将测试仪器的接地线与测试设备的接地端子相连接，确保连接牢固。
四、设置测试参数1. 打开绝缘耐压测试仪的开关，进入测试界面。
2. 根据测试设备的要求，设置测试参数，如测试电压、测试时间等。
3. 确保测试参数设置准确无误。
五、执行测试1. 将测试设备上的电源开关打开，待设备进入正常工作状态后，开始进行绝缘耐压测试。
2. 按下测试仪器上的测试按钮，开始进行测试。
3. 在测试过程中，观察测试仪器的显示屏，确保测试结果准确可靠。
4. 测试结束后，松开测试按钮。
六、记录测试结果1. 在测试过程中，记录测试设备的相关信息，如型号、规格、测试时间等。
2. 将测试结果记录下来，包括测试值和是否合格。
3. 如有异常情况出现，记录并进行相应处理。
七、仪器维护1. 每次使用后，及时清洁测试仪器，并注意保护仪器的显示屏和操作按钮。
2. 定期对测试仪器进行维护，如更换电源线、调整内部部件等。
如有问题，需及时维修或更换。
八、注意事项1. 在操作过程中应佩戴绝缘手套和绝缘鞋。
2. 禁止在高压区域内操作，以免发生触电危险。
3. 禁止擅自拆卸测试仪器，以免影响测试结果和安全。
4. 在测试过程中，应注意避免与其他电气设备或金属物体接触，以免影响测试结果和安全。
5. 测试仪器应放置在固定的平台上，避免其倾斜和摇晃。
绝缘耐压测试仪的操作规程能够确保测试的准确性和安全性。
耐压测试仪操作规程
耐压测试仪操作规程
一、仪器的基本介绍
1.WB2670B耐压测试仪是一台电压可调的绝缘耐压测试仪，工作电压范围为0-5kV。
2.仪器具备自动断电、自动记忆功能，方便操作和记录测试结果。
3.配置有数显高压表，可直观显示测试电压的数值。
4.仪器采用数字控制，具备精准控制和自动保护功能。
二、使用步骤
1.接通电源：将耐压测试仪的电源插头插入电源插座，并打开电源开关。
2.连接测试对象：将被测试设备的电源插头插入测试仪的电源插座。
3.连接电源线：将测试仪的输出端与被测试设备的电源线连接。
4.设置测试电压：按下仪器面板上的电压调节按钮，通过旋转按钮设置所需的测试电压。
5.开始测试：按下仪器面板上的启动按钮，测试仪开始输出设定的测试电压。
6.观察测试结果：即时观察测试样品的绝缘强度，如出现电弧、击穿等情况，立即停止测试。
三、注意事项
1.在进行耐压测试之前，应确保被测试设备完好无损，无漏电、短路等现象。
2.在测试过程中，应注意观察测试样品是否有异常情况，如发热、冒烟、异响等，立即停止测试并断开电源。
3.测试仪器上不得堆放其他杂物，保持通风良好，避免过热。
4.操作测试仪器时，应遵循仪器的操作规程，切勿盲目调节电压或其他参数，以免造成安全事故。
5.在测试结束后，应断开电源，并拔掉测试样品的电源线，及时清理仪器，防止灰尘等杂物进入设备。
绝缘耐压测试仪操作规程
绝缘耐压测试仪操作规程一．使用前1．检查仪器及附件是否有损坏。
2．将仪器平稳的安放在安全稳定易于操作和观察的位置上。
3．连接测试仪的电源。
二．操作1．打开电源开关，观察仪器是否正常。
2．根据需要选择绝缘或耐压测试转换开关的位置。
3．将接地线（黑线）的钩形端头与仪器的接地端子连接（接地端子前后各一，可根据需要选用）。
4．将接地线的夹子夹在被测物的外壳铁板件上。
5．将高压测笔（红线）的夹子夹在需测试的端子上。
（严禁接在地线上）6．将高压测笔插在高压输出口上（此时身体的任何部分严禁碰触仪器和被测物外壳及其它任何可以导致接地的物品）7．按下高压启动按钮。
8．等待5s以上时间，如仪器无报警则为测试通过，如出现报警则为不合格。
9．按下复位按钮。
（在进行耐压测试时仪器是自动复位的，但此步仍不可省略。
）10．拔下高压测笔（此时身体的任何部分严禁碰触仪器和被测物外壳及其它任何可以导致接地的物品）11．将高压测笔与仪器地线接线柱短接1s时间。
12．拆除各连接夹子。
13．测试完毕，关闭仪器电源，拔下电源线，擦净仪器，收好附件，置于指定位置。
三．安全注意事项1．操作者必须经过培训考试合格，获得操作证之后方可操作，严禁无证操作。
2．操作者必须穿干燥的绝缘鞋，戴干燥的绝缘手套，站在厚度大于10mm的干燥的绝缘橡胶板上进行操作，其中任何一样出现缺损或潮湿严禁操作。
3．系统接通电源后，操作者手持高压测笔时，严禁离开绝缘垫，身体的任何部分严禁碰触仪器和被测物外壳及其它任何可以导致接地的物品，更不允许一手持高压测笔，一手持接地线。
4．连接测试导线时必须确保高压为关闭状态，如不能确定高压是否为关闭状态，最简单的办法是先按一下复位按钮。
5．如果忘记了是否对一台设备进行了测试或对测试结果有怀疑需再进行一次测试时，必须先对被测物进行放电，再等待10分钟以上时间方可进行第二次测试，严禁在10分钟以内对同一台设备进行两次测试。
6．测试完成后必须对试件进行1s以上时间的放电或等待5分钟以上时间方可转入下道工序，未经放电或等待严禁转入下道工序。
耐压绝缘测试仪使用方法
耐压绝缘测试仪使用方法1. 简介耐压绝缘测试仪是一种常用的测试设备，用于测试电气设备的绝缘性能和耐压强度。
本文介绍了如何正确使用耐压绝缘测试仪进行测试。
2. 准备工作在进行耐压绝缘测试前，需要先进行一些准备工作：•检查设备：确保耐压绝缘测试仪处于正常工作状态，无损坏或其他异常情况。
•连接电源：将耐压绝缘测试仪连接到电源，保证其正常供电。
•连接被测设备：将待测的电气设备正确地连接到耐压绝缘测试仪，确保连接牢固可靠。
3. 设置测试参数在进行测试之前，需要根据被测设备的要求，正确设置测试参数。
一般来说，包括以下几个方面：•测试电压：根据被测设备的额定电压确定测试电压，确保测试电压不超过设备的耐压范围。
•测试时间：根据被测设备的要求设置测试时间，确保足够的时间进行测试。
•测试模式：根据被测设备的特点选择合适的测试模式，如直流耐压测试、交流耐压测试等。
4. 进行测试完成上述准备工作和参数设置后，可以开始进行耐压绝缘测试了。
按照以下步骤进行：1.打开耐压绝缘测试仪：按下电源开关，确保测试仪正确开启。
2.设置测试仪器参数：根据上述第3步的设置，按照测试仪器的操作界面设置相应的测试参数。
3.连接被测设备：将被测设备正确地连接到测试仪器上，确保连接牢固可靠，同时保持安全操作。
4.开始测试：按下开始测试按钮，测试仪器开始对被测设备进行耐压绝缘测试。
5.观察测试结果：在测试过程中，可以通过测试仪器的显示屏观察测试结果，如电压、电流等数据。
6.记录测试结果：根据测试仪器的要求，将测试结果记录下来，以备后续分析和比较使用。
5. 安全注意事项在使用耐压绝缘测试仪进行测试时，应注意以下安全事项：•穿戴绝缘手套：为了防止触电，使用耐压绝缘测试仪时应穿戴绝缘手套，降低电击的危险。
•确保设备安全：在测试过程中，确保被测设备和测试仪器的安全可靠连接，避免操作不当导致的意外事故。
•遵循使用说明：严格按照耐压绝缘测试仪的使用说明进行操作，禁止擅自改变测试参数或使用不合适的设备。
耐压测试仪使用规范
耐压测试仪使用规范一、设备准备和检查1.确保设备处于工作状态，电源和仪器的各个部件都安装牢固且完好无损。
2.检查仪器的标定有效期，确保仪器的准确性。
3.检查设备的电压和频率是否与被测试设备的要求匹配。
4.确保测试环境符合安全要求，如通风良好、无易燃物和易爆物等。
二、连接设备1.根据测试需求，选择适当的测试线缆和接头，并确保连接牢固。
2.确保测试线缆和接头没有损坏或短路情况，并进行必要维护和更换。
三、仪器操作1.在进行测试之前，将测试仪的电源关闭，并将测试电缆和被测设备完全断开，以确保操作的安全性。
2.打开测试仪器的电源，并设置测试参数，如测试电压、测试时间、测试模式等。
3.将测试电缆正确连接到被测设备，并确保连接牢固。
在连接电缆时，确保设备不处于开机状态。
4.在进行测试之前，进行漏电检测，确保测试线路中没有漏电情况。
5.启动测试仪器，开始进行耐压测试。
注意观察被测设备的工作状态，如有异常情况及时停止测试。
6.在测试过程中，不得操作设备本身的功能按钮，以免干扰测试结果。
7.在测试完成后，将测试电缆和被测设备完全断开，关闭测试仪器的电源。
四、测试结果和记录1.在测试完成后，根据测试仪器显示的测试结果，判断被测设备是否合格。
2.将测试结果记录下来，包括设备型号、测试日期、测试人员等信息。
3.如果被测设备不合格，需要进行必要的修复和再测试。
修复后应重新进行耐压测试，直到设备合格为止。
4.测试结果的保留时间和方式应符合相关标准的规定。
五、安全注意事项1.在进行测试时，应避免触摸测试设备的电极和高压元件，以免触电危险。
2.在进行高压测试前，测试人员应戴上绝缘手套和绝缘鞋等个人防护装备，确保安全。
3.在测试过程中，如遇到异常情况，如设备冒烟、发生火花等，应立即停止测试并采取相应的安全措施。
4.由于长时间使用耐压测试仪会产生较高的电磁场，应尽量避免长时间暴露在测试仪器附近。
在使用耐压测试仪进行测试时，遵循以上规范和注意事项，有助于确保测试的准确性和安全性。
绝缘耐压测试仪操作规范
绝缘耐压测试仪操作规范1 目的为了保证测试仪器的正常使用和使用者的安全，以及被测试产品是否符合规定的要求，特制订本操作规范。
2 范围本公司使用的耐压测试仪.3 使用方法：1．接通电源，开启耐压测试仪电源开关，开启设备；将仪器报警漏电流、测试电压及测试时间等参数按规定设置。
具体参数祥见各测试工站《作业说明书》。
2. 将被测机器与耐压测试仪低端（引出线插板）连接，高端的测试导线与被测物的地线或外壳应接触（即测试探针端）。
3. 然后按下测试探针上“启动开关”按钮，此时设备“测试”指示灯亮，输出电压表指示达到标准设定值，即已开始加电测试。
4. 在设定时间内，超漏灯不亮，测被测机型为合格。
5. 如果被测机器超过设定漏电流值，则仪器自动切断输出电压，同时锋鸣器报警，超漏灯亮，则被测机器为不合格，此时松开测试探针手柄上的“启动开关”按钮或按下复位键即可清除报警声，再测试时应重新按启动键。
4 注意事项：1. 本岗位作业人员须熟悉该设备各项性能及操作要求，非本岗位人员严禁操作，操作者脚下垫绝缘橡皮垫，戴绝缘手套，以防高压电击造成生命危险。
2. 仪器必须可靠接地，在连接被测机器时，必须保证高压输出“0”及在“复位”状态3. 测试时，仪器接地端与被测体要可靠相接，严禁开路；4. 切勿将输出地线与交流电源线短路，以免外壳带有高压，造成危险；5. 尽可能避免高压输出端与地线短路，以防发生意外；6. 测试灯、超漏灯、一旦损坏，必须立即更换，以防造成误判；7. 排除故障时，必须切断电源；在有加电测试的状态下禁止将导线接到或拔出被测物，并且也不要接触被测物体及导线；8. 仪器空载调整高压时，漏电流指示表头有起始电流，均属正常，不影响测试精度；9. 仪器避免阳光直射，不要在高温潮湿多尘的环境中使用或存放.5 仪器保养注意仪器保养，操作人员离开岗位必须断开仪器电源.备点检记录表》。
未经允许，不能私自更改设备参数。
绝缘耐压测试仪操作规程
绝缘耐压测试仪操作规程1.适用范围本规程适用于绝缘耐压测试仪的安全操作。
2.岗位安全作业职责2.1.岗位作业人员接受培训考核合格后上岗作业2.2.负责本岗位日常事故隐患自我排查治理。
2.3.负责本岗位作业严格按照规定安全操作，正确佩戴和使用劳动防护用品。
2.4.负责本岗位事故和紧急情况的报告和现场外。
3.设备主要危险有害因素4.劳动防护用品穿戴要求作业人员应穿戴工作服、劳保鞋、防护手套等，操作者不可穿戴有金属装饰的衣服或佩戴金属的饰物。
5.绝缘耐压测试仪安全操作要求5.1.工作前5.1.1.操作者必须认真阅读、理解并掌握使用说明书，经三级培训且考试合格后方可使用本设备。
5.1.2.非合格的操作者和不相关的人员应远离高压测试区。
5.1.3.绝缘耐压测试仪必须有良好的接地。
本仪器的后面板上有一接地端，请确保接地端子与大地接触良好。
本仪器必须有单独的开关，把此开关安装于特别明显的位置并标明其功用。
若有紧急事故发生，可以立即关闭电源，以便处理故障。
5.1.4.检查测试工作区及其周围，严禁空气中含有可燃气体，也不能在易燃、易爆物品旁边使用本绝缘耐压测试仪，避免引起爆炸和火灾。
5.1.5.使用设备前，必须了解本测试仪所使用的相关安全标志。
主要有：高压警告符号、危险标志、机体接地符号、警告注意事项、提醒注意事项等。
5.1.6.输入电源以前，请对照标牌确认输入电压是否正确。
5.1.7.使用前，请先戴上绝缘橡皮手套，再从事与电有关的工作。
5.2.工作中5.2.1.在搬移和使用仪器时，必须先观察清楚设备状态。
5.2.2.禁止拆开测试仪的箱体。
本绝缘耐压测试仪内部所有的零件，禁止非专业人员维护。
仪器有异常情况发生，请与设备负责人联系。
5.2.3.本绝缘耐压测试仪的输入电源线、测试线和相关附件等根据使用频段定期要仔细检验和校验，以保护操作者的安全和仪器的准确性。
5.2.4.禁止自行更改仪器内部的线路和零件。
5.2.5.工作平台的位置选定必须安排在一般人员非必经的场所，使非工作人员远离工作平台。
绝缘耐压测试仪的使用介绍
绝缘耐压测试仪的使用介绍绝缘耐压测试仪（简称绝缘仪）是一种用于检测电气设备绝缘是否达到标准要求的测试仪器。
它是一种非常重要的测试仪器，在电气设备安装、检验以及日常使用中都需要使用。
本文将介绍绝缘仪的使用方法、注意事项以及常见问题解决办法。
使用方法1.连接电源：将绝缘仪的电源线插入电源插座，打开电源开关。
2.连接被测设备：将被测设备的接地线插入绝缘仪的接地端口，将被测设备的高压线插入绝缘仪的高压端口。
3.设置参数：根据被测设备的额定电压、绝缘性能要求等参数，设置绝缘仪的测试电压、测试时间等参数。
4.开始测试：按下绝缘仪的测试按钮，开始测试。
5.结果判定：测试结束后，根据绝缘电阻值、泄漏电流值等参数，判断被测设备的绝缘性能是否达到标准要求。
注意事项1.在进行绝缘测试前，需要确认被测设备已经断电，并且已经放电达到安全状态。
2.在进行绝缘测试时，需要保证测试环境安全、干燥，并严格按照测试参数设置进行测试。
3.在进行绝缘测试时，需要监测被测设备的泄漏电流，确保泄漏电流不超过标准要求。
4.在进行绝缘测试时，需要保持测试仪器的良好状态，定期进行维护保养。
常见问题解决办法测试结果不准确可能原因： 1. 被测设备没有放电干净 2. 测试仪器出现故障解决方法： 1. 确认被测设备已经放电干净，重新进行测试 2. 对测试仪器进行维修或更换泄漏电流大于标准要求可能原因： 1. 被测设备绝缘性能不良 2. 测试仪器出现故障解决方法： 1. 对被测设备进行维修或更换 2. 对测试仪器进行维修或更换测试仪器操作不当可能原因： 1. 操作人员没有按照操作要求进行操作 2. 操作人员对测试仪器不熟悉解决方法： 1. 培训操作人员，确保操作人员熟悉测试仪器的操作要求 2. 加强对测试仪器的维护保养，确保测试仪器状态良好总结绝缘耐压测试仪是一种重要的测试仪器，在电气设备安装、检验以及日常使用中都需要使用。
在使用绝缘仪时，需要注意操作方法以及相关的安全要求，确保测试结果准确且安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
浙江普林艾尔电器工业有限公司
HANGZHOU HONGTAI ELECTRICAL APPLIANCE CO., LTD.
作业指导书名称 SPECIFICATION NAME
电性能测试仪操作规程
编号 NO. 型号Prod. 通用 日期Date 2011-4-6 版本Revision B/0
页号Page 3-2
编制: Compiler:
校对:
Corrected by: 审核:
Examined by: 批准:
Proved by:
目的Why: 正确使用设备、验证及确保电器安装满足安全要求 步骤How ：
电器强度及绝缘电阻检测：
1.前面板示意图
2.测试前设置
a ）打开“电源开关”，按“设置”健进入第一项：耐压测试设置，调节“设置加减键”直到“交流指示灯”及“Ma 指示灯”同时亮，显示以下界面时停止调节：
电源开关
启动键
停止键
设置键
设置加减键
退出键
交流直流显示值
交流指示灯 直流指示灯
Ma
M Ω显示
M Ω指示灯
Ma 指示灯
测试结束指示灯
时间显示值
按“设置”健，然后调节“设置加减键”。
①测试产品额定电压为220-250V的，将电压调至1800V，如图㈠。
②测试产品电压为115V的，将电压调至1600V，如图㈡
图㈠图㈡按“设置”健，然后调节“设置加减键”。
将电流设置为10mA，如图㈢),按“设置”健，然后调节“设置加减键”。
将时间调至2s，如图㈣；
图㈢图㈣
b）按“设置”健进入第二项：绝缘电阻检测设置，调节“设置加减键”直到“直流指示灯”及“MΩ指示灯”同时亮，显示以下界面时停止调节：
按“设置”健，然后调节“设置加减键”。
将直流电压调至500v，如图㈤
按“设置”健，然后调节“设置加减键”。
将绝缘电阻设置为2ＭΩ。
如图㈥
按“设置”健，然后调节“设置加减键”。
将时间调至2s。
如图㈦
图㈤图㈥图㈦按“退出”健。
设置完成。
c）将绝缘、耐压测试仪输出地线（黑色）夹在产品的金属外露部位上或电源线接地插片上，将高压输出线（红色）夹在样品的电源输出线火线端。
d）按“启动”健进入测量状态，第一项耐压检测电流应低于设定值，“测试结束显示合格1秒”接着直接进入第二项绝缘电阻检测，绝缘电阻不得低于2ＭΩ，“测试结束显示合格”结果在《工序及检验记
录卡》上记录；①耐压检测时“测试结束显示不合格并伴有报警声”为耐压不良，不良发生时应在其
返修栏故障项中填写“耐压不良”作为不合格品的标识。
②绝缘电阻检测时“测试结束显示不合格并伴
有报警声”为绝缘电阻不良，不良发生时应在其返修栏故障项中填写“绝缘电阻不良”标识不合格品。
3.日常运行检验：
每天检验前将耐压测试仪的两个测试端分别夹在运行检查器的4和5接线柱上(如图㈧)，按“设置”
健进入第一项：耐压测试设置，调整测试电压至1440V，电流设置至10mA，时间为60 s耐
压仪应报警(若不报警则仪器需重新调整电流，直到耐压仪报警。
）,并在《运行检查记录》中记录调整后合格的电流值。
不良发生时必须暂停使用并告知质检部经理。
图㈧
注意Notice
1、每天测试前，测试员须对测量仪进行点检验及校零确认。
并记录日常检验设置的电流显示值
2、仪器不用时，应及时关掉电源。
