surfer入门教程

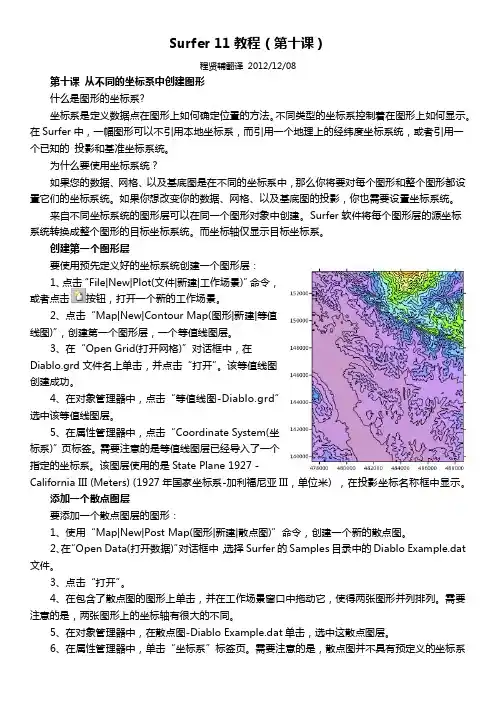

Surfer11 教程10_从不同的坐标系中创建图形
Surfer 11教程(第十课)程贤辅翻译2012/12/08第十课从不同的坐标系中创建图形什么是图形的坐标系?坐标系是定义数据点在图形上如何确定位置的方法。
不同类型的坐标系控制着在图形上如何显示。
在Surfer中,一幅图形可以不引用本地坐标系,而引用一个地理上的经纬度坐标系统,或者引用一个已知的投影和基准坐标系统。
为什么要使用坐标系统?如果您的数据、网格、以及基底图是在不同的坐标系中,那么你将要对每个图形和整个图形都设置它们的坐标系统。
如果你想改变你的数据、网格、以及基底图的投影,你也需要设置坐标系统。
来自不同坐标系统的图形层可以在同一个图形对象中创建。
Surfer软件将每个图形层的源坐标系统转换成整个图形的目标坐标系统。
而坐标轴仅显示目标坐标系。
创建第一个图形层要使用预先定义好的坐标系统创建一个图形层:1、点击“File|New|Plot(文件|新建|工作场景)”命令,或者点击按钮,打开一个新的工作场景。
2、点击“Map|New|Contour Map(图形|新建|等值线图)”,创建第一个图形层,一个等值线图层。
3、在“Open Grid(打开网格)”对话框中,在Diablo.grd文件名上单击,并点击“打开”。
该等值线图创建成功。
4、在对象管理器中,点击“等值线图-Diablo.grd”选中该等值线图层。
5、在属性管理器中,点击“Coordinate System(坐标系)”页标签。
需要注意的是等值线图层已经导入了一个指定的坐标系。
该图层使用的是State Plane 1927 -California III (Meters) (1927年国家坐标系-加利福尼亚III,单位米) ,在投影坐标名称框中显示。
添加一个散点图层要添加一个散点图层的图形:1、使用“Map|New|Post Map(图形|新建|散点图)”命令,创建一个新的散点图。
2、在“Open Data(打开数据)”对话框中,选择Surfer的Samples目录中的Diablo Example.dat 文件。
Surfer教程 Surfer画等值线图教程
Surfer教程Surfer画等值线图教程导读:Surfer是一款三维立体图制作软件,这款软件是由美国的Golden Software公司开发,这款软件对于地质工作者来说是一款特别不错的软件,现在本文就给大家介绍借助Surfer软件来画等值线图的方法。
1、首先要做的就是在excel上整理数据。
一般情况下坐标数据在B列和C 列,目标列也就是你要画等值线的数据随便放在哪一排,本次用的是F列,整理结果如图。
2、打开surfer软件。
认识软件界面,我们主要用菜单栏的数据和地图这两个功能。
如图。
3、找到数据功能,要将excel的资料转化为网格文件。
点中数据功能,单击,找到你所需资料的excel文件,点确定,会出现如下对话框,将x设为excel中含有Y坐标的列,y设为excel中含有X坐标的列,z设为目标列,本次用F列,网格化方法选克里格。
注意的是一般要将最下面的最大值改大一千,最小值改小一千。
右下角的两个数据差不多大小才是正确的,如果差距过大证明数据错误,在右下角数据后各扩大十倍。
点确认,之后会有对话框一直点确认,记住你输出网格数据的位置。
4、下面就是正式的生成等值线图,点选地图功能,选新建等值线图,在对话框找到刚生成的网格数据文件,直接点击打开,画图界面就会直接出现等值线图。
如图。
5、最后在左上角文件中选择另存为将图保存到你想要保存的文件夹。
或者你想转成其他文件就在文件功能中选择输出功能,选择你想要保存的格式保存在电脑中。
以上便是Surfer画等值线图的方法,由于该软件是一款全英文软件,如果你是以为英语能力比较薄弱的用户,那么在使用的过程中一定要注意所用功能的位置,以免点错功能。
surfer软件使用手册
软件特点
高效稳定
01
Surfer软件运行稳定,处理大规模数据速度快,能够满足专业
领域对数据处理和分析的高要求。
界面友好
02
软件界面简洁直观,易于操作,降低了使用门槛,方便用户快
速上手。
功能丰富
03
Surfer软件提供了丰富的表面分析、建模和可视化工具,满足
用户多样化的需求。
适用人群
地质学家
用于分析地质数据,生成地质表面模 型,辅助地质研究和勘探。
双击下载的安装包,运行 安装程序。
阅读并同意Surfer软件的许 可协议。
选择一个合适的安装路径 ,以便于后续的软件管理 和使用。
等待安装程序完成安装过 程,确保电脑保持连接状 态。
启动与关闭
启动Surfer软件
双击桌面上的Surfer软件图标,即可 启动软件。
关闭Surfer软件
点击软件窗口右上角的关闭按钮,即 可关闭软件。
手动更新
用户也可以选择手动更新,通过 访问Surfer软件官方网站下载最 新版本,并按照提示进行安装。
更新日志
在更新过程中,用户可以查看详 细的更新日志,了解新版本中包 含的改进和新功能。
软件维护
常规维护
定期进行软件维护,可以清理不必要的缓存 和临时文件,提高软件的运行速度和稳定性 。
清理历史数据
数据预处理
在导入数据前,用户可以对数据 进行预处理,如筛选、排序、去 重等,以提高数据的质量和准确 性。
数据处理
数据转换
Surfer软件提供了强大的数据转换功能,用户可以根据需要将数据转换为不同 的坐标系和投影方式。
数据插值
对于离散的数据点,Surfer软件可以进行插值处理,生成连续的数据曲面,便 于后续的图形绘制和分析。
地理制图软件Surfer8图文教程
地理制图软件Surfer8图文教程Surfer8是一款功能强大的地理制图软件,可以帮助用户轻松创建专业水平的地图。
本文将为您介绍Surfer8的基本功能和使用方法,帮助您快速上手并制作出精美的地理图表。
一、软件介绍Surfer8是Golden Software公司开发的一款地理制图和空间分析软件。
其主要功能包括创建等值线图、三维表面图、矢量图和栅格图等。
Surfer8针对地学和环境科学提供了一系列强大的分析和可视化工具,方便用户进行数据分析和制图。
二、安装与界面1. 下载Surfer8安装包,并按照安装向导的指导完成安装。
安装完成后,双击桌面上的Surfer8图标即可启动软件。
2. Surfer8的界面主要分为菜单栏、工具栏和图层管理器。
菜单栏提供各种功能的操作选项,工具栏提供快捷工具的图标,图层管理器用于管理和控制地图中的各个图层。
三、数据导入和编辑1. 在Surfer8中,可以导入多种格式的数据,包括文本文件、Excel文件和GIS数据等。
选择“文件”菜单中的“导入”选项,根据提示选择数据文件并导入到Surfer8中。
2. 导入的数据可以在Surfer8中进行编辑和处理。
通过选择“编辑”菜单中的“属性”选项,可以调整数据的符号、颜色和透明度等属性设置。
此外,还可以进行数据的剪切、裁剪和筛选等操作。
四、创建等值线图1. 在Surfer8中,等值线图是一种常见的地图表达方式。
选择“绘图”菜单中的“等值线图”选项,在弹出的对话框中选择要绘制的数据源。
2. 在图表属性设置界面,可以根据需要调整等值线的间隔、颜色和标签等参数。
点击“绘制”按钮即可生成等值线图。
五、创建三维表面图1. 三维表面图是展示地形高程和海拔的常用方式。
选择“绘图”菜单中的“三维表面图”选项,在弹出的对话框中选择数据源和表面类型。
2. 在图表属性设置界面,可以调整颜色填充、光照效果和透明度等参数。
点击“绘制”按钮即可生成三维表面图。
surfer入门教程
surfer入门教程准备工作Golden Software | Surfer | Tutorial由holz 在周一, 2006-01-16 05:51 提交理解如何使用SurferSurfer 最常用的一个应用就是使用一个XYZ 数据文件来创建一个等值线图或表面图。
网格菜单下的数据命令就是用来将一个XYZ 数据文件转换为一个网格文件[.GRD] 的。
当您创建了一个网格文件后,就可以通过等值线命令来创建一个等值线图或通过Surface 命令来生成一个表面图。
下图举例说明了XYZ 数据文件、网格文件、等值线图和表面图之间的关系。
启动Surfer在您安装完Surfer 后,在Windows 的程序管理器中你会发现一个Golden Software 组。
要启动Surfer 程序,可以这样:1.点击开始菜单,鼠标移动到程序,在出现的分级菜单中选择Golden Software,点击Surfer。
2.现在我们看到Surfer 已经启动了,并且我们看到了一个空白的图形窗口,这是我们用来创建网格文件、等值线图、表面图或任何其他地图类型的工作区域。
3.如果您希望Surfer 充满整个屏幕,点击Surfer 窗口右上角的最大化按钮。
同样的道理您也可以将Surfer 内的图形窗口最大化。
使用在线帮助Surfer 帮助系统使你非常容易的获得任何菜单或对话框项目的信息,有几种方法获得帮助信息:•你可以从帮助菜单选择一个命令,例如内容命令显示帮助主题。
•你可以点击工具栏上的帮助工具按钮,同样显示帮助主题。
•当你需要一个指定命令的信息的时候,你可以按SHIFT+F1 然后指针出现一个问号标记,当你选择一个菜单命令的时候,Windows 帮助系统被启动,你所选择的命令的帮助信息被显示出来。
举个例子,如果你需要查找关于覆盖地图命令的信息,按SHIFT+F1,选择地图菜单下的覆盖地图命令,帮助系统将显示覆盖地图主题。
•在一个对话框中按F1 将显示该对话框相关的帮助主题,该对话框中所有的参数都包含在该会话中。
Surfer软件使用教程
Surfer8.0绘图软件的使用3.1 软件运行环境及特点Golden Software Surfer 8.0 (以下简称Surfer)是一款画三维图(等值线,image map,3d surface)的软件,是美国Golden Software公司的系列绘图软件之一。
该软件简单易学,可以在几分钟内学会主要内容,且其自带的英文帮助文件(help菜单)是相当完美且容易阅读的,对如何使用Surfer,解释的很详细,只要学过英语的人都可以很快上手。
Surfer的主要功能是绘制等值线图(contour map),是具有插值功能的绘图软件,因此,即使你的数据是不等间距的,依然可以用它作图。
此外它还可以绘制张贴图、分类张贴图、矢量图、影像图、线框图、3d surface map,等形式的图形,其功能是比较强大的。
Surfer的安装比较简单(目前,只有Windows操作系统下的版本,最为常用的是8.0版本),只要按其提示缺省安装即可。
其安装软件的大小不到30M,一般的计算机硬件基本能够顺利使用该软件。
安装好Surfer以后,其环境界面如图3-1所示。
命令菜单绘图命令目标管理窗口工作区状态栏图3-1 Surfer8.0软件界面·22·3.2 软件界面及命令菜单Surfer软件的界面非常友好,继承了Windows操作系统软件的特点。
从图3-1中可以看到,其最上方为命令菜单,在命令菜单的下方是命令菜单中的快捷工具栏(共两行),左侧的空白区域为目标管理窗口,用来更加方便的管理绘制的各个图形要素,右侧的空白区域为工作区,用来绘制图形,最右侧的一个竖条工具栏是绘图命令的快捷方式。
下面详细介绍各个命令菜单的主要内容。
3.2.1文件菜单(F)“文件菜单”如图3-2所示,主要是对文件进行操作,如文件的建立、加载、打印设置等。
图3-2 文件菜单新建—用来新建一个工作窗口,点击后即出现图3-1界面。
打开—打开一个已经存在的Surfer可以识别的文件。
surfer15教程
surfer15教程1、等高线的绘制2、在等高线图上加背景地图3、图件白化(blank)4、数据文件统计功能5、粘贴和分类粘贴子图6、生成向量图7、图形输出8、辅助功能:用函数直接作图、标注文字、画简单的图形等。
1开启Surfer,Open Excel文件,输入XYZ三组数据,一般来说Column A为X, Column B为Y,Column C为Z。
2网格化Grid,Datat,选取要网格化的Excel档,网格化完毕后存成GRD档。
3选择要画的MAP图形,如Contour Map等高线图,选取GRD档就会看到结果就是这么简单!--若您要更改设定,往图形中央快点两下,即会显示出参数设定窗口1、双击安装文件,首先开始解压2、进入Surfer 15安装界面,选择安装位置和创建桌面快捷方式3、阅读许可协议,勾选“I have read”4、选择安装位置5、选择开始菜单文件夹6、是否加入改进体验计划7、安装中8、稍等片刻,安装完成即可--Contour Maps 可做等高线图,结果可输出成3D DXF--3D Wireframe Maps 可做三维网格图--3D Surface Maps 可做三维表面图--Post Maps 可做三维张贴图文字标注--Shaded Relief Maps 可做阴影图,具有相片质量--Image Maps 可做影像图,可以做细腻的色阶处理--Vector Maps 可做向量图,--Base Maps 可输入底图以便搭配3D图型--Overlap Maps 可将图型重叠--Overlap Maps 可将地面影像图与3D Surface重叠--Gridding 可选择多种方格化功能--Output 图型输出可选CGM、DXF、BMP、GIF、EPS、HPGL等--Worksheet 数据输入可用Lotus、Excel、ASCII--Text 文字可用上下标、数学符号、线型符号、颜色都可定义--可以和Grapher搭配,将剖面结果输出成Grapher之XY图形。
surfer软件使用手册
surfer软件使用手册surfer软件使用手册1. 概述1.1 关于surfer软件Surfer是一种用于地理信息系统和地形分析的二维和三维可视化工具。
它提供了一套完整的功能,使用户能够进行地图绘制、数据分析和空间建模等操作。
1.2 目标读者本手册适用于初学者和有一定经验的用户。
无论您是新用户还是老用户,您都可以从本手册中找到有关surfer软件的详细信息。
2. 安装和启动2.1 系统要求在安装和使用Surfer之前,请确保您的计算机符合以下最低系统要求:- 操作系统:Windows 7/8/10- 处理器:1 GHz或更高- 内存:1 GB或更多- 硬盘空间:至少500 MB的可用空间2.2 安装Surfer软件按照以下步骤安装Surfer软件:1. 双击安装程序,打开安装向导。
2. 阅读并接受许可协议。
3. 选择安装位置和目标文件夹。
4. 选择默认的开始菜单文件夹和桌面图标选项。
5. “安装”按钮开始安装。
6. 安装完成后,“完成”按钮退出安装向导。
2.3 启动Surfer软件成功安装Surfer后,您可以按照以下步骤启动软件:1. 在Windows操作系统中,“开始”菜单。
2. 找到Surfer的程序图标并。
3. 程序启动后,您可以选择创建新项目或打开现有的项目。
3. Surfer界面Surfer界面包括菜单栏、工具栏、属性窗口、数据视图和绘图窗口等多个组件。
以下是对每个组件的简要说明:3.1 菜单栏Surfer的菜单栏包含许多可用的功能和选项,用于执行各种操作,如打开文件、保存项目、编辑图层和设置输出选项等。
3.2 工具栏工具栏上显示了一些常用的工具图标,通过单击这些图标,您可以更快地执行某些操作,如放大、缩小、绘制等。
3.3 属性窗口属性窗口显示当前选择对象的属性。
您可以在此窗口中更改属性设置,如线条样式、填充颜色、字体等。
3.4 数据视图数据视图显示已加载或创建的数据文件的结构和属性。
Surfer使用操作说明
Surfer使用操作说明首先是文件数据的准备1.边界文件这里记住要把边界数据存为“*blinking”文件的形式如果有13个点的话,最后要把第一个点在加上,目的是为了使边界闭合。
2.断层文件做等值线,坐标点可以是(*.dat, *.xls)文件格式如:钻孔号做好画图前的准备后可以开始画图:首先是对数据的网格化:选择网格栏中的“数据”从文件中选择所要等值线图的数据文件点击该数据文件后打开网格化数据,在其中分别选择X,YZ对应的数据如需在等值线图中加入“断层”,在网格化方法(M)中选择“最小曲率方法”,然后点击“高级选项(O)”,选择:“折断线和断层”点击“包含断层跟踪文件”选择断层数据文件,并点击断层数据文件点击确认后即可形成*.grd网格图文件然后在“网格”一栏中,选择“白化”,目的是使网络文件区域边界化,使之受边界限制,点击“白化”后,出现*.grd文件选择*.grd文件后再选择一个边界文件点击边界文件后出现:输出一个白化后的*.grd文件,显示成功白化后,对白化后的文件再“样条平滑”一下,然后在地图栏中选择“等值线图”中的“新建等值线图”“记住做新建等值线图的时候要选择那个”out,grd”文件而不是钻孔数据文件”点击后,选择样条平滑后输出的*.grd文件即可出现下图:件而不是钻孔数据文件”点击“基面图”打开边界文件,出现点击确认,如果想加钻孔号及名称,可选择“地图”一栏的“张贴图”中的“新建张贴图”,最后针对,这三个坐标系,让这三个坐标系放在同一个坐标系中,可以选择“编辑”中的“全选”在“地图”中选择“覆盖地图”这样就把一个含有断层的等值线图画出完毕。
怎样把suffer转化为cad的格式?在suffer的菜单栏中的“文件”里选择“输出”然后把此图保存为“autoCAD DXF(*.dxf)”形式,保存完后打开此图在工具栏中有个小手带加号的按钮,单击此按钮然后放在桌面上在点击右键选择“范围缩放”则可出现此图,然后在“编辑”菜单中选择“全选”就可把此图复制到cad中。
surfer软件使用手册
网格化菜单(Grid)
Data… - 输入数据文件,并对其进行网格化 Variogram - 变化图命令 Function - 采用函数生成网格文件 Math - 对网格文件进行数学操作 Calculus - 对网格文件进行微分、地形建模、积分和 Fourier谱分析 Filter - 对网格数据进行滤波 Spline Smooth - 对网格数据进行样条光滑 Blank - 对网格数据进行白化 Convert - 将网格化数据转换成其它格式 Extract - 从网格化数据中取部分区域数据 Transform - 对网格化数据进行变化 Mosaic - 合并两个以上的同网格范围的网格化文件 Volume - 计算网格化数据的体积 Slice - 从网格化数据中取一剖面 Residuals - 计算两个网格化数据的残差 Grid Node Editor - 对网格化数据进行编辑
双击此处即可设 置等值图属性。
从右边的工具栏里面选择篮框内钮,选择*.grd文件,生 成井位图。
双击此处即可设置等 值图属性。
最后生成此图即可,然后再加上比例尺、图头、微调色标等到满意为止。
谢 谢!
Order Objects - 排列对象的前后等 Order Overlay - 排列覆盖图对象的 前后等 Align Objects - 对齐对象 Combine - 组合对象 Break Apart - 将组合对象拆分 Rotate… - 对对象进行旋转 Free Rotate - 对对象进行自由旋转 Transform - 对对象进行单(File)
图 1-2 给出了文件菜单中的所有命令。 New - 用来新建一个工作窗口,即出 现如图 1-1 中的界面。 Open - 打开一个已经存在的 Surfer 识别的文件。 Close - 关闭当前窗口。 Save - 保存当前窗口内容。 Save As - 将当前窗口内容另存为其 它文件名。 Import - 输入 Surfer 认识的图形格 式。 Export - 将窗口内容输出到图形等格 式文件。 Page Setup - 设置当前页面的尺寸等 属性。 Print - 打印当前窗口内容。 Preferences - 设置 Surfer 的默认 属性,包括缺省单位,线型,字体等。 Exit - 退出 Surfer。
surfer21使用手册
surfer21使用手册欢迎使用Surfer21!Surfer21是一款功能全面且易于使用的三维表面绘图和分析软件。
它具有强大的绘图功能,可用于可视化和分析各种数据,包括地形地质数据、气象数据、地球物理数据等。
本使用手册将为您提供Surfer21的基本操作指南,帮助您快速上手和掌握软件的核心功能。
1.安装与注册在开始使用Surfer21之前,您需要先进行软件的安装和注册。
安装程序通常会附带在安装光盘或下载文件中。
双击安装程序并按照指示进行安装。
安装完成后,您需要注册Surfer21以获取完整的功能。
您可以在软件的启动界面或帮助菜单中找到注册选项,并按照提示进行注册。
2.界面和基本操作Surfer21的主界面由菜单栏、工具栏、导航栏、绘图区域和属性窗口等组成。
通过菜单栏可以访问软件的所有功能,工具栏提供了常用的绘图工具,导航栏用于放大、缩小和平移绘图区域,属性窗口用于设置绘图属性。
您可以通过拖动分隔条调整各个面板的大小和位置,以满足您的需求。
3.导入和处理数据在Surfer21中,您可以导入各种数据格式的文件,包括ASCII、SDF、DEM、XYZ、SHP等。
在菜单栏中选择“File”->“Open”或使用快捷键Ctrl+O打开数据文件。
选择要导入的文件并按“打开”按钮即可完成导入。
导入后的数据将显示在绘图区域中。
4.绘制三维图形Surfer21提供了丰富的绘图选项,包括等高线图、3D表面图、矢量图、网格图等。
在菜单栏中选择“Plot”->“New Plot”或使用快捷键Ctrl+N创建一个新的绘图。
在属性窗口中选择绘图类型,并设置相应的参数,比如颜色、轮廓、层次等。
点击“OK”按钮即可生成所选类型的三维图形。
5.编辑和调整图形在生成三维图形后,您可以对其进行编辑和调整,以满足您的需求。
通过选中图形并右键单击,在弹出菜单中选择“Edit”或使用属性窗口中的相关选项来进行编辑。
您可以更改轴的刻度、标签和范围,调整图例、轮廓线和填充效果,添加文本和注释等。
surfer的使用流程
Surfer的使用流程流程概述Surfer是一款功能强大的数据可视化工具。
它可以帮助用户将数据转化为直观、易懂的图表和图形,提供更好的数据分析和决策依据。
本文将介绍Surfer的使用流程,并提供一些使用技巧和注意事项。
安装和启动Surfer1.下载Surfer安装包,双击运行安装程序。
2.按照安装向导提示完成安装过程。
3.在桌面或启动菜单中找到Surfer图标,双击启动应用程序。
创建图表使用Surfer创建图表的过程如下:1.打开Surfer应用程序界面,在菜单栏中选择“文件”->“新建”。
选择数据文件并导入到Surfer中。
2.在数据文件导入完成后,选择合适的数据列进行图表绘制。
3.在Surfer的“绘图”菜单中选择合适的图表类型,如折线图、柱状图等。
4.根据需要调整图表样式、轴标签、图例等属性。
5.点击“绘图”按钮生成图表。
数据分析和编辑在生成图表后,可以进行数据分析和编辑。
1.使用Surfer的“数据编辑”功能,对数据进行筛选、排序、过滤等操作。
2.利用Surfer提供的统计分析工具,对数据进行描述性统计、回归分析、假设检验等。
3.根据数据分析结果,调整图表样式、标签、线条等,以更好地展示数据。
导出和分享当图表生成和编辑完成后,可以导出并分享图表。
1.在Surfer中选择“文件”->“导出”菜单,选择合适的导出格式,如图片格式(PNG、JPEG、BMP)或PDF格式。
2.根据需要设置导出参数,如分辨率、图表大小等。
3.点击“导出”按钮完成导出操作,保存图表文件到本地或分享给他人。
使用技巧和注意事项在使用Surfer时,以下技巧和注意事项可能对您有帮助:1.导入数据前,确保数据文件格式正确,并仔细选择需要导入的数据列。
2.在绘制图表前,先观察数据的分布和趋势,选择最适合的图表类型。
3.在编辑图表时,保持图表简洁和易读性,避免过多的线条和标签。
4.尝试使用Surfer提供的多种颜色方案和样式,使图表更具吸引力。
surfer21使用手册
surfer21使用手册
Surfer21是一款功能全面且易于使用的三维表面绘图和分析软件。
以下是
一些关于Surfer21的使用手册:
1. 安装与注册:在开始使用Surfer21之前,需要先进行软件的安装和注册。
安装程序通常会附带在安装光盘或下载文件中。
只需按照安装程序的指示进行操作即可完成安装。
2. 用户界面:Surfer21具有用户友好的界面,其中包括菜单栏、工具栏、
状态栏等。
可以通过菜单栏中的选项进行绘图、编辑、分析等操作,也可以使用工具栏中的快捷方式进行常用功能的快速访问。
3. 数据导入:Surfer21支持多种网络协议和数据格式,可以方便地导入各
种数据。
可以通过“文件”菜单中的“打开”选项导入数据,也可以使用数据导入向导进行批量导入。
4. 绘图功能:Surfer21具有强大的绘图功能,可以绘制各种三维表面、等
值线、散点图等。
可以通过“绘图”菜单中的选项进行各种绘图操作,也可以使用工具栏中的快捷方式进行快速绘图。
5. 分析功能:Surfer21还提供了丰富的分析功能,可以对数据进行统计分析、趋势分析、空间分析等。
可以通过“分析”菜单中的选项进行各种分析操作,也可以使用工具栏中的快捷方式进行快速分析。
6. 导出与共享:在完成绘图和分析后,可以将结果导出为各种格式,如PDF、Excel、PNG等。
也可以将结果共享到其他应用程序中,如AutoCAD、GIS等。
以上是Surfer21的一些基本使用手册,更多高级功能和使用技巧可以在软件的帮助文档中查看。
在使用过程中如有任何问题,可以联系软件供应商获取技术支持。
surfer软件使用手册
surfer软件使用手册Surfer软件使用手册1、简介本章节介绍Surfer软件的概述和主要功能。
1.1 软件概述Surfer是一款用于地质和地理数据可视化的专业软件。
它提供了各种强大的功能,使用户能够创建地图、插值数据、分析空间关系等等。
1.2 主要功能- 地图创建:Surfer允许用户创建二维和三维地图,包括等值线图、填充图、等高线图等。
- 数据插值:Surfer支持各种插值方法,包括克里金插值、样条插值等。
用户可以将散点数据插值成光滑的曲面。
- 空间分析:Surfer提供了丰富的空间分析工具,包括点匹配、区域统计、距离计算等。
- 3D可视化:Surfer具备强大的三维数据可视化功能,用户可以轻松创建三维地貌、地质模型等。
- 输出和共享:Surfer支持将结果输出为多种文件格式,包括图片、地图、图表等。
用户还可以将地图共享为交互式文件。
2、安装与配置本章节介绍Surfer软件的安装和配置过程。
2.1 安装Surfer- Surfer安装程序- 运行安装程序并按照提示进行安装- 完成安装并启动Surfer软件2.2 配置Surfer- 设置默认工作目录- 定义坐标系统- 配置插值方法- 其他配置项3、地图创建本章节介绍使用Surfer创建地图的方法。
3.1 导入数据- 导入点数据- 导入矢量数据- 导入栅格数据3.2 创建地图- 创建等值线图- 创建填充图- 创建等高线图- 其他类型地图的创建方法4、数据插值本章节介绍使用Surfer进行数据插值的方法。
4.1 插值方法- 克里金插值- 样条插值- 其他插值方法4.2 插值参数设置- 插值网格设置- 插值参数设置- 其他插值参数设置选项5、空间分析本章节介绍Surfer的空间分析功能。
5.1 点匹配- 点匹配方法- 点匹配结果分析5.2 区域统计- 区域统计方法- 区域统计结果分析5.3 距离计算- 距离计算方法- 距离计算结果分析6、3D可视化本章节介绍Surfer的三维可视化功能。
surfer8.0_绘图教程(菜鸟入门)课件
• 网格滤波器(Filter) 把数字图像分析的方法应用到网格 中,包括低通滤波器、对比增强滤波 器、边缘增强滤波器、边缘探测滤波 器和一般高通滤波器等。 • 样条平滑(Spline Smooth) 用样条圆滑算法对网格文件进行圆滑 处理。 • 白化(Blank) 用已有的网格文件和空白文件 [.BLN] 生成空白网格文件。 • 转换(Convert) • 在 ASCII 码与二进制格式之间转换文 件,将网格文件转换成 x、y、z 数据 文件。 • 提取(Extract) 提取现存网格文件的一个网格子集 。
窗口(W)菜单
帮助(H)菜单
二)Surfer 创建基本等值线图
1、数据类型与准备 2、网格化数据 3、创建等值线图
1、数据类型与准备
基本数据文件[.dat]
网格文件[grd]
粘贴文件[.dat]
边界文件[.bna]
空白文件[.bln] 分级文件[.lvl]
基本数据文件[.dat]
基本数据文件是至少包括X、Y、Z三列数据 的文件,其后可增加Z1,Z2,….Zn列。 其中,X、Y是确定位置的坐标值,z是对应 于某坐标点的变量值(如油层厚度、有效 厚度、孔隙度、渗透率、百分含量等)。 基本数据文件在工作表中的格式是:
二)Surfer 创建基本等值线图
2 网格化数据
当图形区域内的X、Y数据分布不规则时,Surfer 必须在原始数据中进行内插以产生规则的矩形网 格。网格化过程就是将原始数据用数学方法处理, 经内插形成规则分布的XYZ数据点的过程。要产 生一个等值线图,必须首先从XYZ数据[.DAT]中 产生一个网格化文件。 利用网格(Grid)菜单中的数据(Data)命令生成 网格化文件[.GRD]。 从Grid 菜单中选择 Data 命令,弹出打开数据对 话框。 选择要进行绘图的基本数据,点击OK 在弹出的分散数据内插(Scattered Data Interpolation)对话框中进行设置
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
准备工作Golden Software | Surfer | Tutorial由holz 在周一, 2006-01-16 05:51 提交理解如何使用SurferSurfer 最常用的一个应用就是使用一个XYZ 数据文件来创建一个等值线图或表面图。
网格菜单下的数据命令就是用来将一个XYZ 数据文件转换为一个网格文件[.GRD] 的。
当您创建了一个网格文件后,就可以通过等值线命令来创建一个等值线图或通过Surface 命令来生成一个表面图。
下图举例说明了XYZ 数据文件、网格文件、等值线图和表面图之间的关系。
启动Surfer在您安装完Surfer 后,在Windows 的程序管理器中你会发现一个Golden Software 组。
要启动Surfer 程序,可以这样:1.点击开始菜单,鼠标移动到程序,在出现的分级菜单中选择Golden Software,点击Surfer。
2.现在我们看到Surfer 已经启动了,并且我们看到了一个空白的图形窗口,这是我们用来创建网格文件、等值线图、表面图或任何其他地图类型的工作区域。
3.如果您希望Surfer 充满整个屏幕,点击Surfer 窗口右上角的最大化按钮。
同样的道理您也可以将Surfer 内的图形窗口最大化。
使用在线帮助Surfer 帮助系统使你非常容易的获得任何菜单或对话框项目的信息,有几种方法获得帮助信息:•你可以从帮助菜单选择一个命令,例如内容命令显示帮助主题。
•你可以点击工具栏上的帮助工具按钮,同样显示帮助主题。
•当你需要一个指定命令的信息的时候,你可以按SHIFT+F1 然后指针出现一个问号标记,当你选择一个菜单命令的时候,Windows 帮助系统被启动,你所选择的命令的帮助信息被显示出来。
举个例子,如果你需要查找关于覆盖地图命令的信息,按SHIFT+F1,选择地图菜单下的覆盖地图命令,帮助系统将显示覆盖地图主题。
•在一个对话框中按F1 将显示该对话框相关的帮助主题,该对话框中所有的参数都包含在该会话中。
举例来说,当等值线图对话框显示的时候,你可能需要等值线等级组中的载入按钮的信息,如果你按F1,将显示等值线图主题,滚动该主题就可以找到载入按钮的信息。
第一课–创建一个网格文件Golden Software | Surfer | Tutorial由holz 在周一, 2006-01-16 05:53 提交第一课–创建一个网格文件绘制一个等值线图或表面图就需要网格[.GRD] 文件。
网格文件通过网格菜单的数据命令来创建,数据命令需要一个XYZ 数据文件。
Surfer 的安装已经附带了一些示范的数据文件,例如TUTORWS.DAT,因此我们可以用它来示范如何通过一个XYZ 数据创建一个网格文件。
本课的练习使用数据文件“TUTORWS.DAT”:1.从网格菜单选择数据命令,出现一个Open Data 的对话框,如下图。
在这个对话框中允许我们选择一个用来创建网格文件的XYZ 数据文件。
在Open Data 对话框中我们选择Surfer 目录下的“TUTORWS.DAT” 文件。
2.在文件列表中用鼠标单击“TUTORWS.DAT” 文件,我们看见文件名出现在文件名编辑框中,点击确认将出现离散数据插值对话框。
当然,你也可以通过直接双击文件名的方式来显示离散数据插值对话框。
离散数据插值对话框允许我们指定创建网格文件的参数。
3.离散数据插值对话框允许我们控制网格化参数。
花点时间来研究这个对话框中各个选项吧,这些时间是值得的。
这一次我们什么都不用改变,我们直接用默认的参数设置来创建一个网格文件。
数据列组用来指定数据文件中包含了X 和Y 坐标和Z 值的数据列。
网格尺寸参数组用来设置网格文件中的XY 网格限制、网格间距和网格行数(网格行数与网格间距是相关的) 。
网格化方法组指定网格化用的插值方法以及插值方法的控制参数。
输出网格文件组指定创建的网格文件的路径和文件名。
4.点确认,就出现一个状态对话框,告诉你网格化的进度。
当网格化完成后,网格文件“TUTORWS.GRD” 将被创建,并且Surfer 会通过声音提示我们。
在使用默认设置的情况下,网格文件的名称是与数据文件相同的,只不过文件后缀变成了[.GRD],而且在数据文件所在的目录中。
状态对话框指示网格化的进度。
第二课–创建一个等值线图Golden Software | Surfer | Tutorial由holz 在周一, 2006-01-16 05:56 提交第二课–创建一个等值线图使用地图菜单下的等值线命令可以创建一个基于网格[.GRD] 文件的等值线图。
我们使用上一课创建的"TUTORWS.GRD" 文件生成一个等值线图:1. 从地图菜单选择等值线命令,或者从工具栏点击等值线图工具。
在出现的Open Grid 对话框中,我们发现文件名编辑框中自动出现了我们刚创建的网格文件(TUTORWS.GRD)。
直接点击确认就出现了等值线图对话框,如果你的网格文件是以前创建的,那么在文件列表中选中,并点击确认。
等值线图对话框允许我们控制等值线图的等值线线条和线条填充的显示效果。
2. 暂时我们能够接受等值线图对话框中默认参数设置下生成的等值线图,我们将在后面重新访问这个对话框。
现在我们只要点击确认,就生成了一个由"TUTORWS.GRD" 创建的等值线图。
由"TUTORWS.GRD"文件创建的等值线图3. 如果你希望等值线图充满整个窗口,那么在视图菜单中选择适应窗口命令,我们马上就看见等值线图放大到充满了整个图形窗口。
改变等值线等级在创建了一个等值线图之后,我们可以非常容易的修改这个等值线图的特征。
举个例子来说,我们可能需要改变等值线图的等值线等级,以达到我们要求的显示要求。
为了改变一个等值线图的任何特征,我们可以通过双击地图的方式打开等值线图对话框。
1. 将鼠标指针移动到等值线图范围内,双击鼠标左键,弹出等值线图对话框。
2. 在对话框中我们看见显示等值线等级和等值线线条属性的等值线等级组,我们来示范任何让等值线等级从Z = 20 开始。
如果你点击右边的滚动条,你会发现地图的最大等值线等级是Z = 100,而等值线间距是5。
等值线等级对话框3. 我们可以非常容易的改变等值线的范围和间距,点击等级按钮将显示等值线等级对话框,在这个对话框中显示了地图的最小和最大的等值线等级以及等值线的间距。
4. 双击间距编辑框就将该数值加亮,输入10 表示改变本地图的等值线等级间距为10。
点击确认就看见等值线等级列表已经根据我们的改变而更新了。
5. 点击确认关闭等值线图对话框,我们看见工作区中地图自动刷新了并且按照新的等值线等级重新绘制了一次。
等值线图按照等值线间距为10 的设置重新绘制了。
改变等值线线条属性在等值线图对话框的等值线等级组中,我们还可以直接双击任意元素来单独修改一个元素的参数。
例如我们可以双击一个Z 值来修改某个等级的Z 值,也可以双击一个线条样本来修改某个等级的线条属性,通过这种方式我们就可以绘制出多姿多彩的等值线图了。
等值线图对话框中的等级列表。
你可以双击一个独立的元素以设置相应的参数。
为了改变等值线的线条属性,我们可以:1. 双击等值线图,弹出等值线图对话框。
2. 在等值线等级组中双击Z = 70 的线条样本,出现线条属性对话框。
线条属性对话框允许你设置指定线条的属性。
3. 在这里你可以选择任何线条颜色、样式或宽度,在宽度编辑框中,点击向上箭头使宽度值变为0.076 cm,点击确认使得等值线等级列表更新。
地图中Z = 70 的等值线被加粗。
4. 点击等值线图对话框中的确认按钮,我们看见地图自动的刷新了,Z = 70 的等值线线条被加粗了。
在等值线线条之间添加颜色填充我们确实可以在等值线线条之间添加颜色填充。
我们可以像改变等值线线条属性一样方便的改变不同等级之间的颜色填充,当然我们也可以通过指定一个基本的颜色谱来定义梯度变化的颜色填充。
1. 双击等值线图出现等值线图对话框。
填充谱对话框允许我们指定颜色填充谱。
2. 在等值线等级组中,单击填充按钮出现填充谱对话框。
最小按钮显示的是最小等值线等级对应的填充颜色,而最大按钮显示的是最大等值线等级对应的填充颜色。
3. 点击最小按钮出现填充属性对话框。
在这个对话框中我们可以指定对应于地图中最小等值线等级的填充颜色和填充图案。
我们来选择颜色表中的蓝色"Blue",然后点击确认,填充谱对话框中的最小按钮现在变成蓝色了。
点击确认就发现等值线等级列表中的颜色发生了相应的变化。
填充属性对话框。
4. 在填充等值线组中,点击填充等值线复选框。
5. 点击确认,等值线图就按照我们选定的颜色进行填充了。
一个进行了颜色填充的等值线图。
修改一个坐标一个等值线图有四个坐标。
本图中每个坐标都添加了标题以说明不同的坐标。
每个等值线图都包含四个坐标:Bottom, Right, Top 和Left 坐标。
我们可以单独的控制地图中的任何一个坐标的显示。
在我们示范的地图中Bottom 坐标的主间距是1.0,而标注使用了 2 位小数,现在我们来看看如何修改这两个参数,并且添加一个坐标标题。
1. 移动鼠标指针到底部X 坐标的刻度标注上并且点击,在图形窗口底部的状态栏将显示关键字”Map : Bottom Axis",这表示已经选定的等值线图的底部坐标。
另外,坐标两端将出现空心的框,整个地图的四周则出现包围的黑色实心框,表示所选中的坐标是整个地图的一个"子对象"。
八个实心的句柄包围选定的地图,空心的句柄出现在选定的子对象的末端,在这个例子中,是Bottom 坐标。
2. 当鼠标指针在坐标刻度标注上面的时候,双击将出现Bottom Axis 对话框,在这里可以控制选定的坐标的显示。
Bottom Axis 对话框控制了底部坐标的显示,如果你需要修改其他坐标的显示,双击该坐标。
坐标比例对话框允许你指定坐标限制、主刻度间距和位置。
3. 在标题编辑框中,键入"Bottom Axis",这样就为选定的坐标添加了一个标题。
4. 点击比例按钮显示坐标比例对话框,在主间距编辑框中,键入1.5,表示改变选定坐标主刻度间距。
点击确认返回Bottom Axis 对话框。
5. 点击标注组的标注格式按钮,显示标注格式对话框,点击向下箭头改变小数位数编辑框的值为"1"。
这个设置表示坐标的刻度标注使用一位小数,点击确认返回Bottom Axis 对话框。
标注格式对话框6. 点击Bottom Axis 对话框的确认则地图被刷新,坐标刻度的间距和标注改变了,地图的下方放置了一个坐标标题。
