热应力分析实例详解学习要点通过实例分析，学习如何进行热应力分析，并掌握ABAQUS/CAE 的以下功能：1）在Material 功能模块中，定义线胀系数；2）在Load 功能模块中，使用预定义场（predefined field）来定义温度场；实例1：带孔平板的热应力分析定义材料属性——Property Property——Material——Edit——steelMechanical——Elastic, 输入弹性模量和泊松比定义材料属性——Property Property——Material——Edit——steelMechanical——Expansion, 输入线胀系数定义边界条件——Load定义边界条件——Load定义边界条件——Load固支边界条件使用预定义场定义初始温度Load——PredefinedField Manager使用预定义场使模型温度升高至120℃网格划分——Mesh结果分析——Visualization小结在ABAQUS中进行热应力分析的基本步骤：⏹定义线胀系数⏹定义初始温度场⏹定义分析步中的温度场实例2：法兰盘感应淬火的残余应力场模拟问题描述：◆表面感应淬火是一种工程中常用的热处理工艺，其原理是使用感应器来对工件的局部进行加热，然后迅速冷却，从而使工件表面产生残余压应力，抵消工作载荷所产生的一部分拉应力。
◆表面感应淬火可显著提高工件弯曲疲劳抗力和扭转疲劳抗力，工件表面产生的马氏体具有良好的耐磨性。
实例2：法兰盘感应淬火的残余应力场模拟 本例中的法兰盘经淬火后，由试验测得法拉盘的内圆角表面残余压应力约为-420MPa。
法拉盘的一端固定，另一端的整个端面受向下的面载荷p=100MPa，法拉盘内孔直径为24mm，材料的弹性模量为210000MPa，泊松比为0.3，线胀系数为1.35e-5/ ℃。
要求：模拟分析感应淬火所产生的残余应力场，并分析此残余应力场在缓和应力集中方面所起的作用。

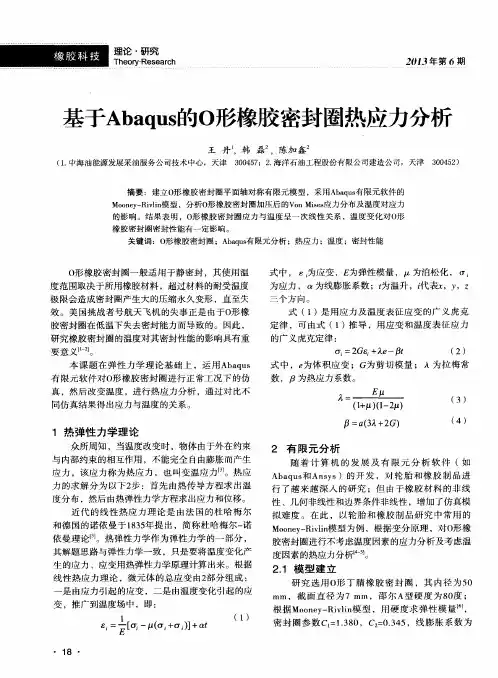

基于Abaqus的O形橡胶密封圈热应力分析
