结构-候善民-机构专业施工图审查中常见的若干问题
2014结构施工图审查中常见问题分析课件-1包红燕、侯善民、江韩
9
地基基础
2 《建筑抗震设计觃范》GB50011-2010第4.4.2-1条：单桩的竖向和水平向抗
震承载力特征值，可比非抗震设计时提高25%；《建筑桩基基础觃范》JGJ94-2008 中5.2.1条；在地震作用敁应下和荷载敁应标准组合下，基桩竖向承载力特征值，轰 心竖向力作用下提高1.25倍，在偏心竖向力作用下可提高1.5倍；同时《建筑地基基 础觃范》GB50007-2011的8.5.2-3条觃定：桩基础的抗震承载力验算应符合现行国 家标准GB50011的有关觃定。工程桩的抗震验算以哪一本觃范为主？
有关操作可参阅PMSAP用户手册。
6
荷载
2 GB50009第10章偶然荷载有燃气爆炸、汽车撞击等，对住宅楼、住宅小区、汽
车库如何叏爆炸和汽车撞击荷载？GB50009第3.2.6条要求防连续倒塌的偶然荷载敁 应组合，应如何操作？
GB50009第10.1.2条条文说明指出：“偶然荷载的设计原则，不《工程结构可 靠性设计统一标准》GB50153-2008一致。建筑结构设计中，主要依靠优化结 构方案、增加结构冗余度、强化结构构造等措施，避免因偶然荷载作用引起结 构収生连续倒塌。在结构分析和构件设计中是否需要考虑偶然荷载作用，要规 结构的重要性、结构类型及复杂程度等因素，由设计人员根据经验决定。结构 设计中应考虑偶然荷载収生时和偶然荷载収生后两种设计状冴 …”
几种觃范对桩基承载力叏值觃定是一致的。 GB50011第4.4.2-1条是对含有地震作用敁应标准组合轰心竖向力作用下单桩承
载力的要求，不JGJ94中第5.2.1条是一致的，即：Nk≤1.25Ra, 公式(5.2.1-3)； 含有地震作用敁应偏心竖向力下单桩承载力要求，GB50011第4.4.2-1条未提到；
pkpm软件应用之结构专业施工图审查中常见的若干问题_secret
结构专业施工图审查中常见的若干问题作者：彭伙水简介：本文列举结构专业施工图审查中经常发现的某些问题，并对进行分析讨论，提出结构设计时应注意的某些问题，供结构设计和审查时参考。
关键字：结构设计一、一、前言施工图审查根据国家法律、法规、技术标准与规范，对施工图设计文件的结构安全、公众利益和图家强制性标准、规范的执行情况及设计深度进行全面审查。
该制度执行一段时间以来，消除了大量结构安全隐患，并促使设计单位提高设计质量。
由于目前的工程设计越来越复杂，且设计周期普遍偏短，结构专业施工图设计文件中存在某些质量问题，作者通过对多年以来施工图审查经验的总结，并结合同行的讨论，把这些经常发现的问题整理列举出来，供结构专业设计和审查时参考。
二、二、不符合国家法律、法规规定的问题1、1、《建设工程质量管理条例》（国务院令第279号）规定未根据勘察成果文件进行工程设计将被处以罚款。
常见的问题是基础设计参数取值与勘察报告不符，包括地基承载力特征值取值、桩基础和支护结构的计算参数、地下水位取值等。
出现该问题的原因主要在于设计单位根据个人的经验确定设计参数，且未与勘察单位协调调整补充相关资料。
2、2、砼外加剂、建筑构配件指定生产厂家也违反《建设工程质量管理条例》的规定。
3、3、桩型及其施工工艺的选择与实际环境、地质条件不相适应，未考虑挤土、振动、噪音可能对周边造成的影响，不符合环保、施工安全的有关要求，如在市区使用锤击桩、在可能造成污染的环境区域内使用冲钻孔灌注桩且无泥浆处理系统、有砂碎卵石含水层，深厚淤泥层，垃圾填埋层以及化工厂等场地使用人工挖孔桩等。
4、4、属于《超限高层建筑工程抗震设防专项审查技术要点》（建质[2003]46号）中规定范围内的高层建筑，未根据《超限高层建筑工程抗震设防管理规定》进行震设防专项审查。
尤其建质[2003]46号文规定中的特别不规则超限工程调整结构设计或者进行震设防专项审查。
三、三、基础设计方面的问题1、1、建造在斜坡上或边坡附近的建筑物和构筑物，未验算其稳定性。

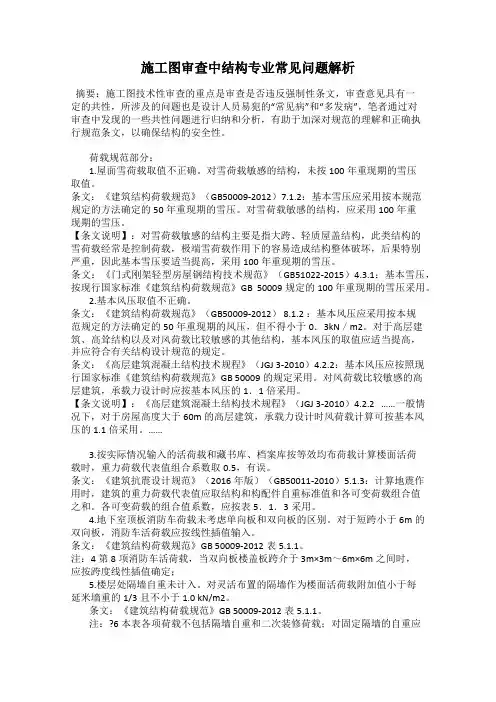

施工图审查中结构专业常见问题解析
施工图审查中结构专业常见问题解析摘要：施工图技术性审查的重点是审查是否违反强制性条文，审查意见具有一定的共性，所涉及的问题也是设计人员易犯的“常见病”和“多发病”，笔者通过对审查中发现的一些共性问题进行归纳和分析，有助于加深对规范的理解和正确执行规范条文，以确保结构的安全性。
荷载规范部分：1.屋面雪荷载取值不正确。
对雪荷载敏感的结构，未按100年重现期的雪压取值。
条文：《建筑结构荷载规范》（GB50009-2012）7.1.2：基本雪压应采用按本规范规定的方法确定的50年重现期的雪压。
对雪荷载敏感的结构，应采用100年重现期的雪压。
【条文说明】：对雪荷载敏感的结构主要是指大跨、轻质屋盖结构，此类结构的雪荷载经常是控制荷载，极端雪荷载作用下的容易造成结构整体破坏，后果特别严重，因此基本雪压要适当提高，采用100年重现期的雪压。
条文：《门式刚架轻型房屋钢结构技术规范》（GB51022-2015）4.3.1：基本雪压，按现行国家标准《建筑结构荷载规范》GB 50009规定的100年重现期的雪压采用。
2.基本风压取值不正确。
条文：《建筑结构荷载规范》（GB50009-2012） 8.1.2 ：基本风压应采用按本规范规定的方法确定的50年重现期的风压，但不得小于0．3kN／m2。
对于高层建筑、高耸结构以及对风荷载比较敏感的其他结构，基本风压的取值应适当提高，并应符合有关结构设计规范的规定。
条文：《高层建筑混凝土结构技术规程》（JGJ 3-2010）4.2.2：基本风压应按照现行国家标准《建筑结构荷载规范》GB 50009的规定采用。
对风荷载比较敏感的高层建筑，承载力设计时应按基本风压的1．1倍采用。
【条文说明】：《高层建筑混凝土结构技术规程》（JGJ 3-2010）4.2.2 ……一般情况下，对于房屋高度大于60m的高层建筑，承载力设计时风荷载计算可按基本风压的1.1倍采用。
……3.按实际情况输入的活荷载和藏书库、档案库按等效均布荷载计算楼面活荷载时，重力荷载代表值组合系数取0.5，有误。
施工图审查中常见的建筑设计问题
施工图审查中常见的建筑设计问题施工图审查是建筑设计和施工的重要环节，通过审查施工图可以发现和解决设计中的问题，确保建筑工程的质量和安全。
在施工图审查中常见的建筑设计问题有哪些呢？接下来我们就来详细介绍一些常见的问题，并提出建议和解决方法。
1. 结构设计问题在施工图审查中，结构设计是一个重点关注的问题。
常见的结构设计问题包括梁柱连接处存在缺失、阳台和楼板设计不合理、楼梯结构不满足安全要求等。
这些问题可能会导致建筑结构的不稳定和安全隐患，需要及时发现和解决。
建议：设计单位在进行结构设计时，应充分考虑建筑材料的承载力和抗震性能，合理设计结构连接部位，保证建筑结构的稳定性和安全性。
2. 设备安装问题施工图中的设备安装设计也是一个常见的问题。
例如空调、电梯、给排水等设备在设计安装位置和方式上存在不合理和不规范的情况，会影响设备的使用和维护。
建议：设计单位在进行设备安装设计时，应按照国家相关标准和规范进行设计，合理安排设备的位置和通风通道，保证设备的正常使用和维护。
3. 防水隔热问题防水和隔热是建筑施工中需要重点关注的问题，而在施工图审查中常常会发现防水和隔热设计存在缺陷的情况。
例如建筑外墙保温材料选择不合理、屋面防水材料不符合规范等问题都可能会影响建筑的使用寿命和安全性。
4. 照明和通风问题照明和通风是建筑的基本功能，而在施工图审查中常常会发现照明和通风设计存在问题。
例如照明设计不充分、通风设备设计不合理等情况都可能会影响建筑的使用舒适性和健康性。
5. 绿化和景观设计问题在施工图审查中也常常会发现绿化和景观设计存在问题。
例如绿化植物选择不合理、景观设计与建筑不协调等问题都可能会影响建筑的美观和环境效果。
建议：设计单位在进行绿化和景观设计时，应根据建筑的风格和环境要求进行设计，选择符合当地气候和土壤条件的植物，保证建筑的美观和环境效果。
在施工图审查中常见的建筑设计问题有很多，需要设计单位、监理单位和建设单位共同努力，加强沟通和协作，及时发现和解决问题，确保建筑工程的质量和安全。
PKPM软件之结构专业施工图审查施工图会审中常见的若干问题汇总
PKPM软件之结构专业施工图审查施工图会审中常见的若干问题汇总简介：本文列举结构专业施工图审查中经常发现的某些问题，并对进行分析讨论，提出结构设计时应注意的某些问题，供结构设计和审查时参考。
关键字：结构设计一、前言施工图审查根据国家法律、法规、技术标准与规范，对施工图设计文件的结构安全、公众利益和图家强制性标准、规范的执行情况及设计深度进行全面审查。
该制度执行一段时间以来，消除了大量结构安全隐患，并促使设计单位提高设计质量。
由于目前的工程设计越来越复杂，且设计周期普遍偏短，结构专业施工图设计文件中存在某些质量问题，作者通过对多年以来施工图审查经验的总结，并结合同行的讨论，把这些经常发现的问题整理列举出来，供结构专业设计和审查时参考。
二、不符合国家法律、法规规定的问题1、1、《建设工程质量管理条例》（国务院令第279号）规定未根据勘察成果文件进行工程设计将被处以罚款。
常见的问题是基础设计参数取值与勘察报告不符，包括地基承载力特征值取值、桩基础和支护结构的计算参数、地下水位取值等。
出现该问题的原因主要在于设计单位根据个人的经验确定设计参数，且未与勘察单位协调调整补充相关资料。
2、2、砼外加剂、建筑构配件指定生产厂家也违反《建设工程质量管理条例》的规定。
3、3、桩型及其施工工艺的选择与实际环境、地质条件不相适应，未考虑挤土、振动、噪音可能对周边造成的影响，不符合环保、施工安全的有关要求，如在市区使用锤击桩、在可能造成污染的环境区域内使用冲钻孔灌注桩且无泥浆处理系统、有砂碎卵石含水层，深厚淤泥层，垃圾填埋层以及化工厂等场地使用人工挖孔桩等。
4、4、属于《超限高层建筑工程抗震设防专项审查技术要点》（建质[2003]46号）中规定范围内的高层建筑，未根据《超限高层建筑工程抗震设防管理规定》进行震设防专项审查。
尤其建质[2003]46号文规定中的特别不规则超限工程调整结构设计或者进行震设防专项审查。
三、基础设计方面的问题1、建造在斜坡上或边坡附近的建筑物和构筑物，未验算其稳定性。
结构专业施工图审核常见问题分析yxw
结构专业施工图审核常见问题分析yxw结构施工图审核常见问题汇总及分析一、基础施工图1．柱下独立基础最小配筋率的计算按基础边长乘以高度所得面积来计算。
不妥，应按阶梯形或锥形基础的实际断面面积计算2. 凡双柱独立基础或独立承台（三桩以上）上部配面筋。
不妥，要具体分析上部是否有可能出现拉应力，判断不可能出现拉应力，则不必设上部筋，否则，纯属于浪费。
如变形缝处的双柱基础或承台（三桩以上），一般不需配上部筋。
3. 两桩承台的最小配筋率取0.15%。
不对，两桩承台为梁式承台，应按砼规范满足梁的最小配筋率要求（第8.5.1条）。
4. 两桩承台受剪承载力的计算公式问题。
砼规范、地基基础规范、桩基规范等不同规范给出的计算公式有所不同，此问题在此提出，供大家比较和思考，建议采用桩基规范公式（5.9.14）或（5.9.12）（均考虑箍筋作用）。
其中（5.9.14）公式适用于柱下两桩承台或剪力墙未满跨布置的墙下两桩承台，（5.9.12）公式适用于剪力墙满跨布置的墙下两桩承台（墙肢长度大于两桩承台的计算跨度）。
对于剪力墙下的两桩承台，当a/h<0(墙已伸入桩支座中)时，可按支座范围的墙所占比例扣除部分均布荷载来计算支座剪力，这样算得的承台尺寸和配筋更为经济。
对于满跨布置的剪力墙下的两桩承台，上面的计算仍然是近似的（个人观点，供参考）。
5. 基础梁什么情况下按框架梁标注配筋当基础梁的一端或两端直接与框架柱或剪力墙相连且梁底高出基础或承台顶面时，应按框架梁标注配筋（JKL），其余情况则按非框架梁标注配筋。
二、柱墙施工图1. 计算及柱施工图中对角柱不加区别。
角柱的最小配筋率较中柱、边柱要大些，若计算中不点角柱，则构造配筋率按中柱考虑，偏小。
未来城A9-3的柱图中就有多处此类错误（按规范角柱Pmin=0.85%,边柱Pmin=0.65%，而多处角柱p＜0.85%,不满足要求）。
２. 柱纵筋规格上下层不匹配当柱上下层截面相同，且每边纵筋数量相同时，一般上下层纵筋的直径相差不宜大于两级，否则会导致焊接困难，应尽量避免。
工程结构专业施工图审查技术问题侯善民
02 工程结构专业施工图常见 问题
