电磁式互感器的工作原理

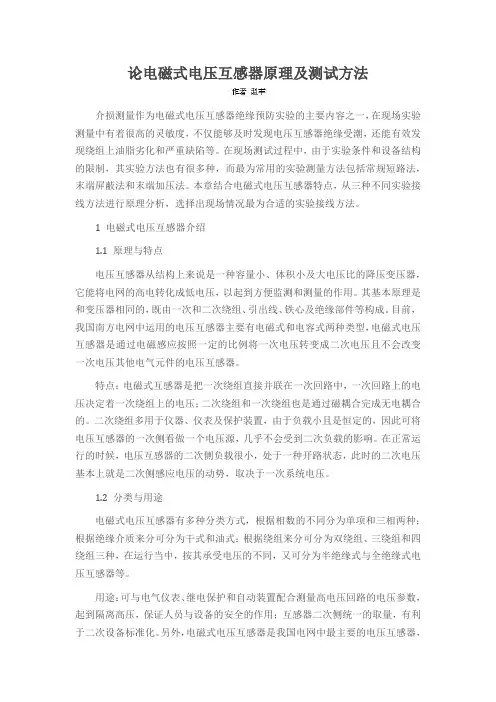

论电磁式电压互感器原理及测试方法
论电磁式电压互感器原理及测试方法介损测量作为电磁式电压互感器绝缘预防实验的主要内容之一，在现场实验测量中有着很高的灵敏度，不仅能够及时发现电压互感器绝缘受潮，还能有效发现绕组上油脂劣化和严重缺陷等。
在现场测试过程中，由于实验条件和设备结构的限制，其实验方法也有很多种，而最为常用的实验测量方法包括常规短路法，末端屏蔽法和末端加压法。
本章结合电磁式电压互感器特点，从三种不同实验接线方法进行原理分析，选择出现场情况最为合适的实验接线方法。
1 电磁式电压互感器介绍1.1 原理与特点电压互感器从结构上来说是一种容量小、体积小及大电压比的降压变压器，它能将电网的高电转化成低电压，以起到方便监测和测量的作用。
其基本原理是和变压器相同的，既由一次和二次绕组、引出线、铁心及绝缘部件等构成。
目前，我国南方电网中运用的电压互感器主要有电磁式和电容式两种类型，电磁式电压互感器是通过电磁感应按照一定的比例将一次电压转变成二次电压且不会改变一次电压其他电气元件的电压互感器。
特点：电磁式互感器是把一次绕组直接并联在一次回路中，一次回路上的电压决定着一次绕组上的电压；二次绕组和一次绕组也是通过磁耦合完成无电耦合的。
二次绕组多用于仪器、仪表及保护装置，由于负载小且是恒定的，因此可将电压互感器的一次侧看做一个电压源，几乎不会受到二次负载的影响。
在正常运行的时候，电压互感器的二次侧负载很小，处于一种开路状态，此时的二次电压基本上就是二次侧感应电压的动势，取决于一次系统电压。
1.2 分类与用途电磁式电压互感器有多种分类方式，根据相数的不同分为单项和三相两种；根据绝缘介质来分可分为干式和油式；根据绕组来分可分为双绕组、三绕组和四绕组三种，在运行当中，按其承受电压的不同，又可分为半绝缘式与全绝缘式电压互感器等。
用途：可与电气仪表、继电保护和自动装置配合测量高电压回路的电压参数，起到隔离高压，保证人员与设备的安全的作用；互感器二次侧统一的取量，有利于二次设备标准化。
电磁式电流互感器
可靠性高
维护方便
由于其结构简单、稳定可靠，电磁式电流 互感器在长期运行中故障率较低，能够保 证电力系统的稳定运行。
电磁式电流互感器一般采用油浸或气体绝 缘，维护起来相对方便。
02 工作原理
电磁感应原理
电磁感应是当磁场中的导体发生变化时，会在导体中产生电动势或电流的现象。 在电磁式电流互感器中，原边电流在铁芯中产生磁场，这个磁场通过电磁感应在 副边产生感应电动势。
以实现对电力系统的保护。
03 结构与分类
电流互感器的结构
一次绕组
通常由单匝或多匝线圈 组成，用于接收被测电
流。
二次绕组
铁心
绝缘材料
与一次绕组相互耦合， 用于输出感应电流。
磁导率较高的材料制成， 用于增强磁通量。
保护绕组和铁心免受外 界环境的影响。
电流互感器的分类
01
02
03
按用途分类
测量用电流互感器、保护 用电流互感器、计量用电 流互感器等。
按绕组数目分类
单绕组电流互感器、双绕 组电流互感器、多绕组电 流互感器等。
按安装方式分类
穿墙式电流互感器、支柱 式电流互感器、套管式电 流互感器等。
不同类型电流互感器的比较
测量用电流互感器
精度要求较高，用于精确测量线路中的电流 。
保护用电流互感器
具有较大的瞬态响应范围和较高的短路电流倍 数，用于保护线路安全。
电磁式电流互感器利用电磁感应原理将原边的大电流转换为副边的小电流，从而 实现对大电流的测量和保护。
电流互感器的工作流程
一次绕组
原边电流通过一次绕组，产 生磁场。
铁芯
铁芯对磁场进行集中，增强 磁场强度。
二次绕组
输出信号
互感器的分类及工作原理
互感器的分类及工作原理
引言：
互感器是电力系统中广泛使用的一种电气装置，它们用于测量和监测电流、电压和功率等参数。
互感器的分类及工作原理是了解和理解互感器的基础，下面将详细介绍互感器的分类以及它们的工作原理。
一、互感器的分类
1. 按工作频率分类：
互感器根据其所涉及的工作频率可分为低频互感器和中高频互感器两种类型。
一般情况下，低频互感器用于交流电力系统，而中高频互感器则主要应用于通信和控制领域。
2. 按用途分类：
根据用途的不同，互感器可分为电流互感器和电压互感器两大类。
电流互感器主要用于测量电流大小，而电压互感器则用于测量系统的电压状况。
3. 按相对位置分类：
根据互感器与被测电路的相对位置，可以将互感器分为内装式互感器和外装式互感器两种类型。
内装式互感器安装在被测电路的内部，而外装式互感器则安装在被测电路的外部。
4. 按工作原理分类：
互感器还可以根据其工作原理的不同进行分类，包括变比互感器、饱和互感器和相位移互感器等。
变比互感器通过改变线圈的匝数来实现电流变比的测量，饱和互感器则依靠磁通的饱和现象来实现电流测量，而相位移互感器则通过改变线圈之间的相位差来测量电流和电压之间的相对相位差。
二、互感器的工作原理
互感器的工作原理基于电磁感应现象，根据法拉第定律，通过变化的磁场可以感应出电压。
互感器的工作原理可以简单概括为以下几个步骤：
1. 通过传导装置或者线圈传导被测电路中的电流，产生磁场；
2. 产生的磁场穿过互感器的铁芯，感应出一个次级线圈中的电压；。
电感线圈：互感器的工作原理
电感线圈：互感器的工作原理在理想的电流互感器中，如果假定空载电流Ⅰ0=0，则总磁动势Ⅰ0N0=0，根据能量守恒定律，一次绕组磁动势等于二次绕组磁动势，即Ⅰ1NI=-Ⅰ2N2即电流互感器的电流与它的匝数成反比，一次电流对二次电流的比值Ⅰ1 /Ⅰ2称为电流互感器的电流比。
当知道二次电流时，乘上电流比就可以求出一次电流，这时二次电流的相量与一次电流的相量相差1800。
2、电流互感器的型号二、电磁式电压互感器的工作原理1、工作原理电压互感器的工作原理与普通电力变压器相同，结构原理和接线也相似，一次绕组匝数很多，而二次绕组匝数很少，相当于降压变压器。
工作时，一次绕组并联在一次电路中，而二次绕组并联仪表、继电器的电压线圈。
因此电压低，额定电压一般为100V；容量小，只有几十伏安或几百伏安；负荷阻抗大，工作时其二次侧接近于空载状态，且多数情况下它的负荷是恒定的。
电压互感器的一次电压U1与其二次电压U2之间有下列关系：U1≈(N1/N2)U2KUU2式中，N1、N2——为电压互感器一次和二次绕组匝数；KU——为电压互感器的变压比，一般表示为其额定一、二次电压比，即KU=U1N/U2N，例如10000V/100V。
2、电磁式电压互感器的分类电磁式电压互感器可分为以下几种类型：（1）按安装地点可分为户内式和户外式。
（2）按相数可分为单相式和三相式。
（3）按每相绕组数可分为双绕组和三绕组式。
三绕组电压互感器有两个二次侧绕组：基本二次绕组和辅助二次绕组。
辅助二次绕组供接地保护用。
（4）按绝缘可分为干式、浇注式、油浸式、串级油浸式和电容式等。
干式多用于低压；浇注式用于3～35kV；油浸式主要用于35kV及以上的电压互感器。
3、电磁式电压互感器的结构类型（1）35kV及以下的电压互感器35kV及一下电压互感器的结构和普通变压器基本一致。
根据其绝缘方式的不同，可分为干式、环氧浇注式和油浸式三种。
干式电压互感器一般只用于低压的户内配电装置。
电磁式电压互感器与电容式电压互感器
电磁感应式电压互感器与电容分压式电压互感器对比电磁感应式电压互感器其工作原理与变压器相同，基本结构也是铁心和原、副绕组。
特点是容量很小且比较恒定，正常运行时接近于空载状态。
电压互感器本身的阻抗很小，一旦副边发生短路，电流将急剧增长而烧毁线圈。
为此，电压互感器的原边接有熔断器，副边可靠接地，以免原、副边绝缘损毁时，副边出现对地高电位而造成人身和设备事故。
测量用电压互感器一般都做成单相双线圈结构，其原边电压为被测电压（如电力系统的线电压），可以单相使用，也可以用两台接成V-V形作三相使用。
实验室用的电压互感器往往是原边多抽头的，以适应测量不同电压的需要。
供保护接地用电压互感器还带有一个第三线圈，称三线圈电压互感器。
三相的第三线圈接成开口三角形，开口三角形的两引出端与接地保护继电器的电压线圈联接。
正常运行时，电力系统的三相电压对称，第三线圈上的三相感应电动势之和为零。
一旦发生单相接地时，中性点出现位移，开口三角的端子间就会出现零序电压使继电器动作，从而对电力系统起保护作用。
线圈出现零序电压则相应的铁心中就会出现零序磁通。
为此，这种三相电压互感器采用旁轭式铁心（10kV及以下时）或采用三台单相电压互感器。
对于这种互感器，第三线圈的准确度要求不高，但要求有一定的过励磁特性（即当原边电压增加时，铁心中的磁通密度也增加相应倍数而不会损坏）。
电磁感应式电压互感器的等值电路与变压器的等值电路相同。
电容分压式电压互感器在电容分压器的基础上制成。
其原理接线见图2。
电容C1和C2串联，U1为原边电压，为C2上的电压。
空载时，电容C2上的电压为由于C1和C2均为常数，因此正比于原边电压。
但实际上，当负载并联于电容C2两端时，将大大减小，以致误差增大而无法作电压互感器使用。
为了克服这个缺点，在电容C2两端并联一带电抗的电磁式电压互感器YH，组成电容分压式电压互感器(图3)。
电抗可补偿电容器的内阻抗。
YH有两个副绕组，第一副绕组可接补偿电容Ck供测量仪表使用；第二副绕组可接阻尼电阻Rd，用以防止谐振引起的过电压。

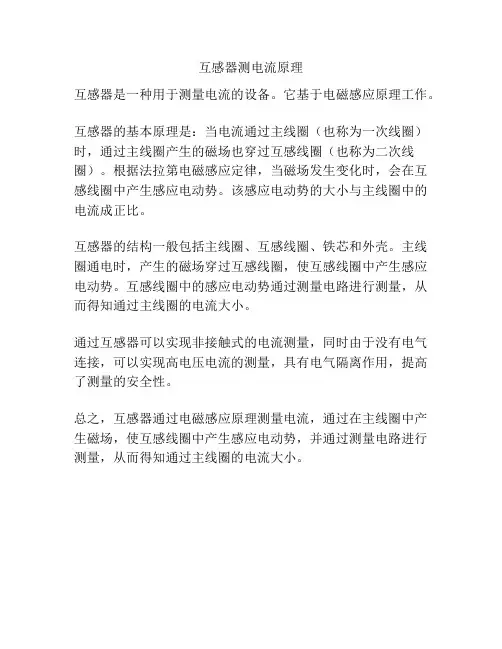

互感器测电流原理
互感器测电流原理
互感器是一种用于测量电流的设备。
它基于电磁感应原理工作。
互感器的基本原理是：当电流通过主线圈（也称为一次线圈）时，通过主线圈产生的磁场也穿过互感线圈（也称为二次线圈）。
根据法拉第电磁感应定律，当磁场发生变化时，会在互感线圈中产生感应电动势。
该感应电动势的大小与主线圈中的电流成正比。
互感器的结构一般包括主线圈、互感线圈、铁芯和外壳。
主线圈通电时，产生的磁场穿过互感线圈，使互感线圈中产生感应电动势。
互感线圈中的感应电动势通过测量电路进行测量，从而得知通过主线圈的电流大小。
通过互感器可以实现非接触式的电流测量，同时由于没有电气连接，可以实现高电压电流的测量，具有电气隔离作用，提高了测量的安全性。
总之，互感器通过电磁感应原理测量电流，通过在主线圈中产生磁场，使互感线圈中产生感应电动势，并通过测量电路进行测量，从而得知通过主线圈的电流大小。
电磁式电压互感器与电容式电压互感器区别
电磁式电压互感器与电容式电压互感器的区别XXX大唐（赤峰）新能源有限公司 XX风电场XX风场35kV母线采用的是电磁式电压互感器，220kV母线采用的是电容式电压互感器，现就电压互感器的选取分析电磁式电压互感器与电容式电压互感器的区别及特点。
电磁式电压互感器，它与电力变压器相似。
电磁式电压互感器工作原理的特点是：电磁式电压互感器的一次绕组直接并联于一次回路中，一次绕组上的电压取决于一次回路上的电压，二次绕组与一次绕组无电的耦合，是通过磁耦合。
二次绕组通常接的是一些仪表、仪器及保护装置容量一般均在几十至几百伏安，所以负载很小，而且是恒定的，所以电压互感器的一次侧可视为一个电压源，基本不受二次负载的影响。
正常运行时，电压互感器二次侧由于负载较小，基本处于开路状态，电压互感器二次电压基本等于二次侧感应电动势取决于一次系统电压。
电磁式电压互感器的分类方式很多，根据绝缘介质可分为干式和油式；根据相数的不同可分为单相、三相两种；根据绕组的多少可分为双绕组、三绕组、四绕组三种；按其运行承受的电压不同，可分为半绝缘和全绝缘电压互感器等等。
在实际应用中一般使用单相三绕组或四绕组的最多。
东山风场35kV母线电压互感器采用的为单相浇注绝缘的电磁式电压互感器，电磁式电压互感器的励磁特性为非线性特性，在35kV的电力系统中性点偏移、瞬间电弧接地或进行倒闸操作的激发下，都可能与电力系统分布的电容形成铁磁谐振，因此，东山风场所采用的电磁式电压互感器都采用了消谐措施。
随着电力系统输电电压的增高，电磁式电压互感器的体积越来越大，成本随之增高，因此220kV 电压等级宜采用电容式电压互感器。
根据这一要求，东山风场220kV 母线电压互感器采用的是电容式电压互感器。
电容式的全称为电容分压式电压互感器，工作原理如图１。
在被测二次回路与大地间接有电容组，电容组由C1和C2组成，其中C2两端并接电压互感器二次负荷Z2，L为补偿电抗器，当电压互感器空载运行时U2=U0=C1×U1/(C1+C2)=ηTV U1。
互感器工作原理PPT课件
LC=
22 34*3.14 87.92cm 2
互感器工作原理
二次阻抗计算
二次导线长度 120（100 60） 2103 38.4m
电磁线规格Φ1.68
截面积=（1.68/2）2 ×π=2.2mm2
电磁线电阻r2=ρｌ/s=0.02 ×38.4/2.2=0.34Ω CT线圈漏抗X2=0.2Ω
互感器工作原理
1.2.1 基于电磁感应定律的电压、电流互感器
2.电流互感器：铁心式和空心式
（1）铁心电流互感器： 电力系统中主要的电流检测工具，其基本工作原理与铁心
电磁式电压互感器相似。 （2）空心电流互感器：
目前在智能电器中应用比较多的一种电流传感器，其结构 简单、输入电流变化范围宽、线性度好、性能价格比好。
RS
B R3
R2 R4
T1
A
R6
T2
零磁通霍尔电流传感器原理图
组，作为反馈环节形 成简单闭环控制系 统，对霍尔元件输出 电压调节。最终有关 24V系式：
互感器工作原理
根据
，只要求出RS 两端电压即可求
3得.被零测磁电通流霍I1尔。电流传感器
霍尔电流传感器特点： （1）工作频率范围宽，可从DC到几百KHz （2）抗干扰能力强 （3）构造简单、坚固、耐冲击、体积小 （4）没有因充油等因素而产生的易燃、易爆等危险
1工作频率范围宽可从dc到几百khz2抗干扰能力强3构造简单坚固耐冲击体积小4没有因充油等因素而产生的易燃易爆等危险互感器工作原理根据只要求出r两端电压即可求得被测电流i企业文化就是传统氛围构成的公司文化它意味着公司的价值观诸如进取守势或是灵活这些价值观构成公司员工活力意见和行为的规范
互感器工作原理
互感器工作原理
第10单元 电压互感器
第10单元第三节 电压互感器一．电磁式电压互感器（一）电磁式电压互感器的工作原理一次绕组匝数很多，而二次绕组匝数很少，相当于降压变压器。
工作时，一次绕组并联在一次电路中，而二次绕组并联仪表、继电器的电压线圈。
额定电压一般为100V ；容量小，只有几十伏安或几百伏安；负荷阻抗大，工作时其二次侧接近于空载状态，且多数情况下它的负荷是恒定的。
电压互感器的一次电压U 1与其二次电压U 2之间有下列关系：22211)/(U K U N N U u ≈≈ （4-16）式中，21N N 、为电压互感器一次和二次绕组匝数；u K 为电压互感器的变压比，一般表示为其额定一、二次电压比，即N N u U U K 21/=，例如10000V/100V 。
（二）电磁式电压互感器的测量误差及影响误差的运行因素由于电压互感器存在励磁电流和内阻抗，测量时结果都呈现误差，通常用电压误差（又称比值差）和角误差（又称相角差）表示。
（1）电压误差： 电压误差为二次电压的测量值乘额定互感比所得一次电压的近似值（n k U 2）与实际一次电压1U 之差，而以后者的百分数表示100112⨯-=U U U k f n u （%） （4-17） （2）角误差： 角误差为旋转0180的二次电压向量-2U ' 与一次电压相量1.U 之间的夹角u δ，并规定-2U ' 超前于1.U 时， 角误差为正值。
反之，则为负值。
2．电压互感器运行功况对误差的影响电压互感器一次电压变化时，励磁电流和ψ角将随之变化，因此，电压误差及角误差都会发生变化。
（1）一次电压的影响。
应使一次额定电压与电网的额定电压相适应。
（2）二次负荷及功率因数的影响。
如果一次电压不变，则二次负载阻抗及功率因数直接影响误差的大小。
要保证电压互感器的测量误差不超过规定值，应将其二次负载阻抗和功率因数限制在相应的范围内。
(三) 电磁式电压互感器的结构类型和型号1. 电磁式电压互感器的分类电压互感器可分为以下几种类型：按安装地点可分为户内式和户外式。
电流互感器-电压互感器结构原理和使用注意事项
电流互感器/电压互感器的结构原理和使用注意事项通常所说的电压互感器和电流互感器都是电磁式的，电磁式电压互感器电气文字符号是PT，电磁式电流互感器电气文字符号是CT。
电压互感器和电流互感器在电力设备中应用广泛，用途也是缺之不可的，同时也是最常见的电气设备之一。
一、互感器的结构和工作原理1.电压互感器（PT）是一种将高电压变换为低电压的电气设备，一次绕组与高压系统的一次回路并联，二次绕组则与二次设备的负载并联。
PT基于电磁感应原理工作，正常运行时其二次负载基本不变，电流很小，接近于空载状态。
一般的PT包括测量级和保护级，其基本结构为：一次线圈和二次线圈分别绕在铁心上，在两个线圈之间和线圈与铁心之间都有绝缘隔离。
电力系统用的三线圈电压互感器，除了上述的一次线圈和二次线圈外，还有一个零序电压线圈，用来接继电器。
在线路出现单相接地故障时，线圈中产生的零序电压使继电器动作，切断线路，以保护线路中的发电机和变压器等贵重设备。
2.电流互感器（CT）是一种将高压电网大电流变换为小电流的电气设备，一次绕组串联在高压系统的一次回路内，二次绕组则与二次设备的负载相串联。
CT也是基于电磁感应的原理工作，但是它的二次负载阻抗很小，接近于短路状态。
电流互感器也分为测量用与保护用两类，基本结构和PT相似，一次线圈、二次线圈分别绕在铁心上，两个线圈之间及线圈与铁心之间有绝缘隔离。
根据电力系统要求切除短路故障和继电保护动作时间的快慢，保护用电流互感器分为稳态保护用与暂态保护用两种，前者用于电压比较低的电网中，称为一般保护用电流互感器；后者则用于高压超高压线路上。
二、互感器的使用注意事项1.PT二次侧直接与电压表连接，相当于运行在变压器的空载状态，短路会引起很大的短路电流，使用中不允许短路。
电磁式互感器都有一定的额定容量，从电力网中消耗功率，成为系统的负载，存在负荷分担问题。
而PT存在的最为严重的问题是可能出现铁磁谐振：PT的铁心电感和系统的电容元件由于感抗与容抗的交换，组成许多复杂的振荡回路，如果满足一定的条件，就可能激发起持续时间较长的铁磁谐振，这种谐振现象，某些元件的电压过高危及设备的绝缘，同时可能在非线性电感元件中产生很大的过电流，使电感线圈引起温度升高，击穿绝缘，以致烧损。
(完整版)互感器的原理及公式
互感器的原理及公式
1 电磁感应理论
1）楞次定律
闭合回路中产生的感生电流具有确定的方向，它总是使感生电流所产生的通过回路面积的磁通量，去补偿或反抗引起感生电流的磁通量的变化。
2）法拉第电磁感应定律
通过回路所包围的面积的磁通量发生变化时，回路中产生的感生电动势与磁通量对时间的变化率成正比。
3) 安培环路定律
2 电流互感器
1) 电流比例关系
据楞次定律
I0通常很小：
2)电流互感器的误差公式
Φ是铁损角
a是二次绕组阻抗与负荷阻抗串联时的阻抗角
I2是二次电流
Z2是二次绕组阻抗
Z b是二次负荷阻抗N2是二次绕组匝数
f是电源频率
L是平均磁路长
S是铁心截面积
u是铁心材料的磁导率I1N1是一次绕组安匝
3 电流互感器的基本名词术语
1）额定电流
额定电流是作为电流互感器性能基准的电流值。
2) 额定电流比
额定一次电流与额定二次电流的比。
3) 二次负荷
电流互感器二次绕组外部回路所接仪表、仪器或继电器等的阻抗和二次连接线阻抗之和即为电流互感器的二次负荷。
4) 额定二次负荷
确定互感器准确级所依据的二次负荷。
5)电流比值误差
K N额定电流比
I1实际一次电流(A)
I2在测量条件下,流过I1时的实际二次电流
6) 相位差
相位差就是二次电流逆时针反转180°后，与一次电流相角之差，并以分（′）为单位。
反转180°后，超前于一次电流时，相位差为正值；反之，滞后于一次电流时，相位差为负值。
电磁式电压互感器定义和分类
1
互感器原理及构造
2
互感器的分类
01
02
03
04电磁式电压互感器
电磁式电压互感器是利用绕组之间的电磁感应原理制成的，其工作原理、构造与变压器相同。
电磁式电压互感器的一次绕组与二次绕组之比等于他们的匝数比。
电磁式电压互感器基本结构由铁芯和原边、副边组成。
一般电磁式电压互感器容量小且比较恒定，正常运行时接近于空载状态，一次侧的电压不受二次侧负荷的影响。
按结构分
电磁式电压互感器可以分为干式、浇注式、充气式和油浸式；
按安装地点分
电磁式电压互感器可以分为户内式和户外式；
按相数分
电磁式电压互感器可以分为单相和三相；
按绕组分
电磁式电压互感器可以分为双绕组和三绕组。
3
互感器的测量误差和准确级
4
互感器误差产生的因素
电磁式电压互感器的测量误差包括幅值误差和相位误差。
电压幅值误差：
电压相位差：旋转180度后的二次电压-U2与一次电压向量U1之间的夹角。
准确级：电磁式电压互感器的准确级用最大允许误差表示。
有0.1、0.2、0.5、1、3、3P、6P等准确级，分别用测量或保护场合。
1、电压互感器的励磁电流增大时，误差随之增加；
2、当电压互感器二次负载增加时，误差随之增大；
3、当电压互感器二次负载功率因数减小时，误差随之增大；
4、当一次电压波动较大且超出互感器精度允许范围时，误差随之增加。
电磁式电压互感器的原理及几种测试方法
1 电磁式电压互感器介绍[1]
1.1 原理 电压互感器是一种把电网中的高电压转化为低压，便于监视和测
量的高压设备。 从结构上讲电压互感器是一种小容量、小体积、大电压 比的降压变压器，基本原理与变压器相同，也是由一次和二次绕组、铁 心、引出线，以及绝缘结构等构成。
4 总结
从上面的数据可以看到各种方法测得的介损已超标，其中以末端 加压法的数据最大，可以初步判断是一次绕组对剩余二次绕组间的绝 缘受潮，再根据化学试验数据，综合判断一次绕组及二次绕组间存在 放电现象和绝缘油受潮的可能。 3.3 解体后试验数据及分析
为了具体判断故障位置。 我们对该电压互感器进行了解体，将绝 缘油倒出并将套管取出。 并对解体后的电压互感器进行了试验。 数据 如下：
微 水 ：48.7mg/L ，绝 缘 强 度 ：21kV 通过高压试验表明该 PT 绝缘存在缺陷，与历次试验数据对比，也 可知该 PT 绝缘水平大大下降。 化学试验也证实微水严重超标，将该电 压互感器退出运行后，在试验大厅进一步对该 PT 进行试验，检测具体 缺陷与故障位置。 3.2 解体前试验数据及分析
［责任编辑：吕一然］
●
（上接第 238 页）优势和特点，让消费者得到质优价廉的服务。 质优价 廉，不仅是生产者立足、生存发展的必由之路，也是消费者所追求的终 极目标路，因此，学校服务的物业保障，应充分发挥市场经济的分工优 势，保证学校利益最大化。 科
● 【参考文献】 ［1］ 彭 怀 祖 .高 校 后 勤 资 源 配 置 研 究 [M].南 京 ： 河 海 大 学 ，2006（02）：86． ［2］汤 先 宏.高 校 后 勤 社 会 化 改 革 实 践 中 的 问 题 及 对 策 [J]. 广 西 工 学 院 学 报 ，2005 （2）:30-32．
互感器的原理及试验(图)
由于电容式电压互感器的非线性阻抗和固有
的电容有时会在电容式电压互感器内引起铁 磁谐振，因而用阻尼装置抑制谐振，阻尼装 置由电阻和电抗器组成，跨接在二次绕组上， 正常情况下阻尼装置有很高的阻抗，当铁磁 谐振引起过电压，在中压变压器受到影响前， 电抗器已经饱和了只剩电阻负载，使振荡能 量很快被降低。
7.电压互感器铭牌标志
电磁式电压互感器型号由以下几部分组成，
各部分字母，符号表示内容： 第一个字母：J——电压互感器； 第二个字母：D——单相；S——三相 第三个字母：J——油浸；E——浇注； 第四个字母：数字——电压等级(KV)。 例如：JDJ-10表示单相油浸电压互感器，额 定电压10KV。
互感器的原理及试验
概述：
什么是互感 当线圈1中的电流变化时所激发的变化磁 场，会在它相邻的另一线圈2中产生感应电动 势；同样，线圈2中上的电流变化时，也会在 线圈1中产生感应电动势。这种现象称为互感 现象，所产生的感应电动势称为互感电动势。
一：互感器的分类
互感器可分为：电流互感器和电压互 感器（又分为电磁式和电容式两类）
5.按绕组数分有两绕组与多绕组两类。
专供测量用的电压互感器除一次绕
组外，只有一个二次绕组給测量仪 表供电。应用于电力系统中的电压 互感器，要求有一个或两个二次绕 组输出信号，就要求互感器做成三 绕组或四绕组互感器。
6.电容式电压互感器的组成主要由电 容分压器和中(间)压变压器构成
电容分压器由瓷套和装在其中的若干串联电
电流互感器一、二次额定电流之比，称
为电流互感器的额定互感比： kn=I1n/I2n 因为一次线圈额定电流I1n己标准化，二 次线圈额定电流I2n统一为5(1或0.5)安， 所以电流互感器额定互感比亦已标准化。 kn还可以近似地表示为互感器一、二次 线圈的匝数比，即kn≈kN=N1/N2式中N1、 N2为一、二线圈的匝数。
电流互感器分类及原理
电流互感器分类及原理1、电流互感器(Current Transformer，CT)电⼒系统电能计量和保护控制的重要设备，是电⼒系统电能计量、继电保护、系统诊断与监测分析的重要组成部分，其测量精度、运⾏可靠性是实现电⼒系统安全、经济运⾏的前提。
⽬前在电⼒系统中⼴泛应⽤的是电磁式电流互感器。
2、电流互感器国标(GB 1208-87S)1）准确级：以该准确级在额定电流下所规定的最⼤允许电流误差百分数标称。
2）测量⽤电流互感器的标准准确级有：0.1、0.2、0.5、1、3、5；特殊要求的电流互感器的准确级有：0.2S和0.5S；保护⽤电流互感器准确级有：5P和10P两级。
3、电磁式电流互感器1）原理：⼀次线圈串联于被测电流线路中，⼆次线圈串接电流测量设备，⼀⼆次侧线圈绕在同⼀铁芯上，通过铁芯的磁耦合实现⼀次⼆次侧之间的电流传感过程。
⼀⼆次侧线圈之间以及线圈与铁芯之间要采取⼀定的绝缘措施，以保证⼀次侧与⼆次侧之间的电⽓隔离。
根据应⽤场合以及被测电流⼤⼩的不同，通过合理改变⼀⼆次侧线圈匝数⽐可以将⼀次侧电流值按⽐例变换成标准的1A或5A电流值，⽤于驱动⼆次侧电器设备或供测量仪表使⽤。
2）缺点：①.绝缘要求复杂，体积⼤，造价⾼，维护⼯作量⼤；②.输出端开路产⽣的⾼电压对周围⼈员和设备存在潜在的威胁；③.固有的磁饱和、铁磁谐振、动态范围⼩、频率响应范围窄；④.输出信号不能直接和微机相连，难以适应电⼒系统⾃动化、数字化的发展趋势。
4、电⼦式电流互感器1）特征：①.可以采⽤传统电流互感器、霍尔传感器、空⼼线圈（或称为Rogowski coils）或光学装置作为⼀次电流传感器，产⽣与⼀次电流相对应的信号；②.可以利⽤光纤作为⼀次转换器和⼆次转换器之间的信号传输介质；③.⼆次转换器的输出可以是模拟量电压信号或数字量。
2）分类（1）按传感原理的不同划分：光学电流互感器和光电式电流互感器I、光学电流互感器(Optical Current Transformer，简称OCT)原理：传感器完全基于光学技术和光学器件来实现。
互感器
2. 特点 的一次绕组串联于电气一次电路中， 1）TA的一次绕组串联于电气一次电路中，且匝数很少， 的一次绕组串联于电气一次电路中 且匝数很少， 流过一次绕组的电流就是的负荷电流，与二次绕组中的电流大 流过一次绕组的电流就是的负荷电流， 就是的负荷电流 小无关。 小无关。 2）二次负载的阻抗 电流线圈 都非常小，所以正常情况下， 电流线圈)都非常小 ）二次负载的阻抗(电流线圈 都非常小，所以正常情况下， TA二次侧接近于短路状态下运行。 二次侧接近于短路状态下运行。 二次侧接近于短路状态下运行 3. 额定电流比 电流互感器额定一次电流I 与额定二次电流I 之比。 电流互感器额定一次电流 N1与额定二次电流 N2之比。它近 似等于二次绕组匝数N 与一次绕组匝数N 的比值， 似等于二次绕组匝数 2与一次绕组匝数 1的比值，即
⑴ 电流误差
fI = kI I 2 − I1 I N − I1 N 1 × 100 ≈ 2 2 × 100(%) I1 I1 N 1
从相量图上可见， 从相量图上可见，I2N2 - I1N1= − bd ≈ − bc = − I 0 N 1 sin(α + ψ )。 于是得到
fI ≈ I N I 2 N 2 − I1 N 1 × 100(%) ≈ － 0 1 sin( α + ψ ) × 100 % （ ） I1 N 1 I1 N 1
3) 按一次绕组匝数可分为单匝式 一次绕组为一匝，又可 按一次绕组匝数可分为单匝式(一次绕组为一匝 一次绕组为一匝， 分为贯穿式与母线式)和复匝式 又称多匝式，一次线圈为多匝)。 和复匝式(又称多匝式 分为贯穿式与母线式 和复匝式 又称多匝式，一次线圈为多匝 。 4) 按绝缘可分为干式 用绝缘胶浸渍，用于屋内低压 、浇 按绝缘可分为干式(用绝缘胶浸渍 用于屋内低压)、 用绝缘胶浸渍， 注式(用环氧树脂浇注 用于35kV及以下的屋内式 、油浸式 用环氧树脂浇注， 及以下的屋内式)、 注式 用环氧树脂浇注，用于 及以下的屋内式 (铁心和绕组放于铁箱或磁箱内，用油浸泡，多用于屋外式 和 铁心和绕组放于铁箱或磁箱内， 铁心和绕组放于铁箱或磁箱内 用油浸泡，多用于屋外式)和 气体式(用 气体绝缘，多用于110kV及以上的屋外式 。 及以上的屋外式) 气体式 用SF6气体绝缘，多用于 及以上的屋外式 2.电流互感器的结构 电流互感器的结构 示出了单匝式和复匝式电流互感器的结构示意图。 图2-21示出了单匝式和复匝式电流互感器的结构示意图。 示出了单匝式和复匝式电流互感器的结构示意图 在同一回路中，往往需要多只电流互感器，用以供给各种测量 在同一回路中，往往需要多只电流互感器， 与各种保护。为了节约材料和降低投资， 与各种保护。为了节约材料和降低投资，高压电流互感器常由 多个没有磁联系的独立铁心和二次绕组与共用的一次绕组构成 具有同一电流比、多个二次绕组的电流互感器，如图2-21b所示 具有同一电流比、多个二次绕组的电流互感器，如图 所示 为具有3个二次绕组的电流互感器结构 个二次绕组的电流互感器结构。 为具有 个二次绕组的电流互感器结构。
《互感器工作原理》课件
2
当磁通发生变化时，在互感器的另一个
线圈中会产生感应电动势，这是由法拉
第电磁感应定律决定的。
3
基本结构和构造
互感器由两个或多个线圈和磁路构成， 通过磁通的相互耦合实现电磁能量的传 递。
磁路分析
通过磁路分析，可以计算互感器的各种 特性参数，如自感、互感、绕组电阻和 电感等。
互感器的种类和特点
电流互感器
1 安装和使用注意事项
在安装和使用互感器时，需要注意电气安全、环境条件和正确的连接方式等方面。
2 维护和检修
定期维护和检修互感器，包括清洁、校准、绝缘测试和维护记录等，以确保其正常工作 和可靠性。
3 保养诀窍
通过合理的保养和管理措施，延长互感器的使用寿命，提高其性能和可靠性。
互感器的未来发展
发展趋势
互感器的应用
电力系统
互感器在电力系统中扮演着重 要角色，用于电流和电压的测 量、变压器的保护和电能计量 等。
检测系统
互感器在检测系统中用于测量 和监测不同参数，如电流、电 压、功率因数和电能质量等。
电力质量监测
互感器在电力质量监测中用于 捕捉和分析电力系统中的谐波、 闪变和电压暂降等问题。
互感器的使用和维护
互感器在小型化、高精度、智能 化和可靠性方面将继续发展，以 适应不断变化的应用需求。
技术的革新和发展
在未来的应用前景
互感器技术将与其他领域的技术 结合，如人工智能、物联网和大 数据分析等，进一步推动其发展。
随着电力系统的不断发展和升级， 互感器将在能源管理、智能电网 和可再生能源等领域发挥更重要 的作用。
用于测量电流的互感器，通 常具有高精度和大量程，广 泛应用于电力系统和电能检 测等领域。
电磁式电流互感器的工作原理
电磁式电流互感器的工作原理
电磁式电流互感器是一种测量电流的装置，它利用电磁感应原理工作。
其工作原理可以大致分为以下几个步骤：
1. 输入电流通过互感器的一匝或多匝线圈（也称为一次线圈），产生磁场。
2. 磁场通过铁芯传导至另一匝线圈（也称为二次线圈）。
3. 磁场的变化通过二次线圈诱导出电动势。
4. 二次线圈上的电动势经过放大和处理，最终输出用于测量的电流信号。
简言之，电磁式电流互感器利用输入电流产生的磁场诱导出电动势，进而转化为可测量的电流信号。
这种设计具有高精度、低功耗、宽频带等优点，广泛应用于电力系统中的电流测量、保护以及电能计量等领域。
电磁式电流互感器
电磁式电流互感器电磁式电流互感器即通过电磁感应原理实现电流变换的互感器，它的工作原理和变压器相像。
在电力系统中已被广泛应用，是一次系统和二次系统间的联络元件，其测量和保护的作用。
目录电磁式电流互感器的原理电磁式电流互感器的分类电磁式电流互感器的接线电磁式电流互感器的特点电磁式电流互感器的缺陷防止电磁式电流互感器饱和的措施电磁式电流互感器的讨论进展电磁式电流互感器的原理电力系统中广泛采纳的是电磁式电流互感器（以下简称电流互感器或TA）,它的工作原理和变压器相像。
由于一次线圈串联在电路中,并且匝数很少；因此,一次线圈中的电流完全取决于被测电路的负荷电流而与二次电流无关。
而且电流互感器二次线圈所接仪表和继电器的电流线圈阻抗都很小,所以正常情况下,电流互感器在近于短路状态下运行。
电流互感器一、二次额定电流之比,称为电流互感器的额定互感比,即:kn=I1n/I2n由于一次线圈额定电流I1n已标准化,二次线圈额定电流I2n统一为5（1或0.5）安,所以电流互感器额定互感比亦已标准化。
k还可以貌似地表示为互感器一、二次线圈的匝数比,即k=N1/N2。
式中N1、N2为一、二次线圈的匝数。
电流互感器的二次侧不能开路,当运行中电流互感器二次侧开路后,一次侧电流依旧不变,二次侧电流等于零,则二次电流产生的去磁磁通也消失了。
这时,一次电流全部变成励磁电流,使互感器铁芯饱和,磁通也很高,将产生以下后果:1.由于磁通饱和,其二次侧将产生数千伏高压且波形更改,对人身和设备造成危害。
2.由于铁芯磁通饱和,使铁芯损耗加添,产生高热,会损坏绝缘。
3.将在铁芯中产生剩磁,使互感器比差和角差增大,失去精准性。
所以,电流互感器二次侧是不允许开路的。
电磁式电流互感器的分类（1）按功能：测量用电流互感器、保护用电流互感器（2）按安装地点：户内式、户外式（3）按安装方式：穿墙式、支持式、套管式穿（4）按绝缘方式：干式、浇注式、油浸式（5）按一次绕组匝数：单匝式、多匝式（6）按变流比：单变流比、多变流比电磁式电流互感器的接线1.单相式：用于测量对称三相负荷的一相电流。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
在供电用电的线路中电流电压大大小小相差悬殊从几安到几万安都有。
为便于二次仪表测量需要转换为比较统一的电流，另外线路上的电压都比较高如直接测量是非常危险的。
电流互感器就起到变流和电气隔离作用。
较早前，显示仪表大部分是指针式的电流电压表，所以电流互感器的二次电流大多数是安培级的（如5A等）。
当今电量测量大多数字化，而计算机的采样的信号一般为毫安级（0-5V、4-20mA等）。
微型电流互感器二次电流为毫安级，主要起大互感器与采样之间的桥梁作用。
微型电流互感器称之为“仪用电流互感器”。
（“仪用电流互感器”有一层含义是在实验室使用的多电流比精密电流互感器，一般用于扩大仪表量程。
）

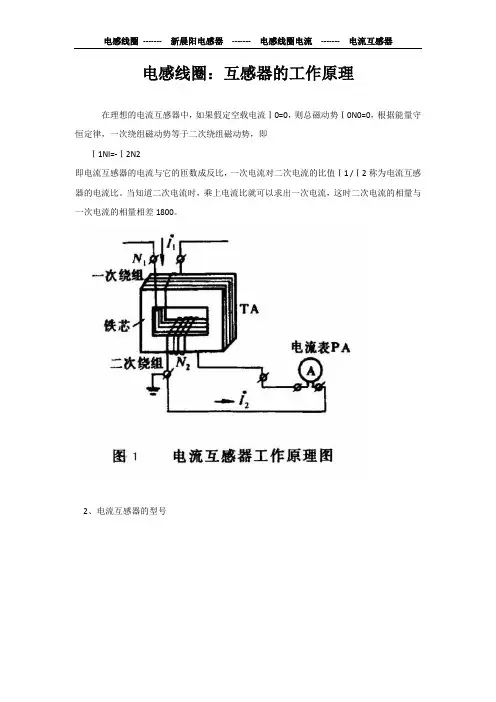

电流互感器原理线路图微型电流互感器与变压器类似也是根据电磁感应原理工作，变压器变换的是电压而微型电流互感器变换的是电流罢了。
绕组N1接被测电流，称为一次绕组（或原边绕组、初级绕组）；绕组N2接测量仪表，称为二次绕组（或副边绕组、次级绕组）。
微型电流互感器一次绕组电流I1与二次绕组I2的电流比，叫实际电流比K。
微型电流互感器在额定工作电流下工作时的电流比叫电流互感器额定电流比，用Kn表示。
Kn=I1n/I2n
