绝缘等级1. 什么是绝缘等级?绝缘等级是指电气设备所能承受的最高电压,以保证设备在正常工作条件下不发生电击或漏电事故。

绝缘等级是电气设备设计和生产中非常重要的参数,能够有效地保护设备和人员的安全。

2. 绝缘等级的分类根据国际电工委员会(IEC)的标准,绝缘等级通常分为以下几个等级:2.1. B等级B等级是指电气设备能够承受最高500V的电压,适用于一般家用电器和低压设备。

在此等级下,设备的绝缘材料应具有良好的绝缘性能,能够有效地隔离电流。

2.2. F等级F等级是指电气设备能够承受最高155°C的温度和最高600V的电压。

该等级适用于电动机等需要承受较高温度的设备。

绝缘材料在高温环境下应能够保持良好的绝缘性能,以确保设备的安全运行。

2.3. H等级H等级是指电气设备能够承受最高180°C的温度和最高800V的电压。

该等级适用于需要在极端高温环境下工作的设备,如石油化工设备等。

绝缘材料在高温环境下应具有良好的热稳定性和机械强度,以确保设备的可靠性和安全性。

2.4. 其他等级除了B、F和H等级之外,还有一些其他特殊的绝缘等级,如N、R和S等级。

这些等级通常用于特殊行业和特殊设备,要求绝缘材料具有更高的性能和安全性能。

3. 绝缘等级的测试和认证为确保电气设备的绝缘性能符合要求,常常需要进行绝缘等级的测试和认证。

这些测试通常由第三方实验室或相关机构进行,以确保测试结果的客观性和准确性。

常见的绝缘等级测试包括电气强度测试、绝缘电阻测试、局部放电测试等。

这些测试能够评估绝缘材料的耐压性能、绝缘性能和耐久性,为设备的使用提供重要的参考和保障。

在通过绝缘等级的测试后,电气设备通常会获得相应的认证证书,以证明其绝缘等级符合相关标准和要求。

这些认证证书对于电气设备的市场准入和使用安全具有重要的意义。

4. 绝缘等级的应用领域绝缘等级广泛应用于各个行业和领域的电气设备中,如家用电器、工业设备、电力系统等。

电气设备绝缘电阻合格的标准

电气设备绝缘电阻合格的标准

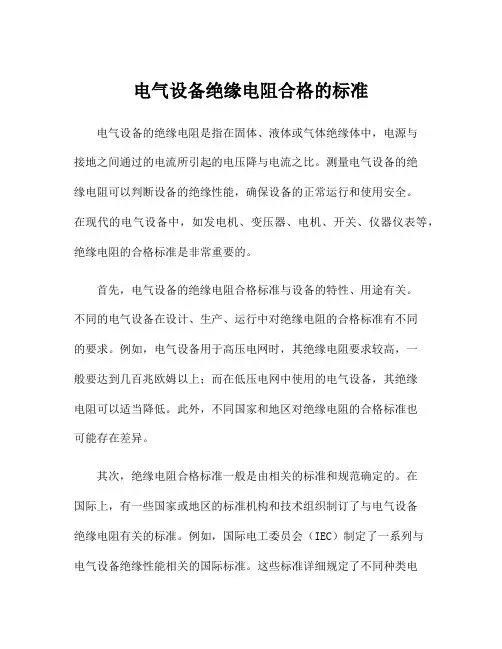

电气设备绝缘电阻合格的标准电气设备的绝缘电阻是指在固体、液体或气体绝缘体中,电源与接地之间通过的电流所引起的电压降与电流之比。

测量电气设备的绝缘电阻可以判断设备的绝缘性能,确保设备的正常运行和使用安全。

在现代的电气设备中,如发电机、变压器、电机、开关、仪器仪表等,绝缘电阻的合格标准是非常重要的。

首先,电气设备的绝缘电阻合格标准与设备的特性、用途有关。

不同的电气设备在设计、生产、运行中对绝缘电阻的合格标准有不同的要求。

例如,电气设备用于高压电网时,其绝缘电阻要求较高,一般要达到几百兆欧姆以上;而在低压电网中使用的电气设备,其绝缘电阻可以适当降低。

此外,不同国家和地区对绝缘电阻的合格标准也可能存在差异。

其次,绝缘电阻合格标准一般是由相关的标准和规范确定的。

在国际上,有一些国家或地区的标准机构和技术组织制订了与电气设备绝缘电阻有关的标准。

例如,国际电工委员会(IEC)制定了一系列与电气设备绝缘性能相关的国际标准。

这些标准详细规定了不同种类电气设备的绝缘电阻测试方法、合格条件和限值等。

同时,各国也可能根据自身的情况,制定了相应的国家标准或规范,并根据实际应用经验进行修订和更新。

在实际使用中,测量电气设备的绝缘电阻一般需要使用特定的测试仪器和方法。

最常用的方法是使用绝缘电阻测试仪进行测量。

这种测试仪器利用高电压直流电源,将电流施加到设备的绝缘表面,并测量通过电流产生的电压。

根据测量结果,可以判断设备的绝缘状况是否合格。

一般来说,绝缘电阻测试仪的测试电压范围是0.5kV~5kV,测试电流范围是0.1mA~5mA。

测试时,一般需要将电源与设备的接地线分别与测试仪器的两个端子相连,通过仪器上的操作界面设置测试电压和电流的大小,然后开始测试。

测试的结果会显示出设备的绝缘电阻值,操作人员可以根据设备的要求,判断该值是否达到合格标准。

在维护和管理电气设备时,定期进行绝缘电阻测试是非常必要的。

通常情况下,电气设备的绝缘电阻应该符合设备供应商提供的技术规范和设计要求。

绝缘等级标准

绝缘等级标准

绝缘等级标准绝缘等级标准是指在电气设备中用来衡量绝缘材料耐电压能力的一种标准。

绝缘等级的高低直接关系到设备的安全性和可靠性,因此在电气设备的设计和制造中,严格遵循绝缘等级标准是非常重要的。

首先,绝缘等级标准主要包括两个方面,一个是工频绝缘等级,另一个是高频绝缘等级。

工频绝缘等级是指在50Hz或60Hz的电网中,绝缘材料能够承受的最大电压。

而高频绝缘等级则是指在高频电路中,绝缘材料能够承受的最大电压。

这两种绝缘等级标准的确定,需要根据具体的电气设备使用环境和工作条件来进行选择。

其次,根据国际电工委员会(IEC)的规定,绝缘等级标准分为多个等级,分别用不同的字母来表示,比如A级、E级、B级等。

不同的绝缘等级对应着不同的绝缘材料和厚度要求,以及不同的耐压能力。

在实际的电气设备设计和制造中,需要根据具体的要求来选择合适的绝缘等级,以确保设备在工作过程中不会因绝缘击穿而导致事故的发生。

此外,绝缘等级标准还涉及到绝缘材料的选择和制造工艺。

不同的绝缘材料有着不同的特性和性能,需要根据具体的工作环境和要求来选择合适的绝缘材料。

同时,在绝缘材料的制造过程中,需要严格控制材料的质量和工艺,以确保绝缘材料的绝缘性能符合标准要求。

最后,绝缘等级标准的遵循对于电气设备的安全性和可靠性至关重要。

只有严格按照标准要求选择和使用绝缘材料,才能确保设备在工作过程中不会因绝缘失效而引发事故。

因此,作为电气设备的设计者和制造者,需要深入理解绝缘等级标准的要求,严格遵循标准规定,确保设备的绝缘性能符合要求。

综上所述,绝缘等级标准是电气设备设计和制造中非常重要的一个方面,它直接关系到设备的安全性和可靠性。

只有严格遵循标准要求,选择合适的绝缘等级和绝缘材料,才能确保设备在工作过程中不会因绝缘失效而引发事故,保障人身和财产的安全。

因此,对于电气设备的设计者和制造者来说,深入理解和严格遵循绝缘等级标准是至关重要的。

绝缘等级标准

绝缘等级标准

绝缘等级标准绝缘等级标准是指在电气设备中使用的绝缘材料所具有的耐受电压能力。

根据国际电工委员会(IEC)的规定,绝缘等级标准分为多个等级,以便于对不同电气设备的绝缘性能进行评定和选择。

在工程实践中,正确选择和使用符合要求的绝缘等级标准对于确保电气设备的安全运行和延长设备的使用寿命具有重要意义。

首先,绝缘等级标准的划分是根据电气设备所需的工作电压来确定的。

不同的设备在工作时所承受的电压大小是不同的,因此需要选择适合的绝缘等级标准。

一般来说,绝缘等级标准越高,其耐受电压能力就越强,可以承受更高的工作电压。

在选择绝缘等级标准时,需要根据设备的工作电压来进行合理的选择,以确保设备的安全可靠运行。

其次,绝缘等级标准还需考虑设备所处的环境条件。

不同的环境条件对绝缘等级标准的要求也是不同的。

例如,在高温、高湿、高海拔等特殊环境下,绝缘材料需要具有更高的耐受能力,以应对这些特殊环境对绝缘性能的影响。

因此,在选择绝缘等级标准时,需要充分考虑设备所处的环境条件,确保选用的绝缘等级标准能够适应实际工作环境的要求。

此外,绝缘等级标准的选择还需综合考虑设备的安全性和经济性。

高等级的绝缘标准往往意味着更高的成本,而低等级的绝缘标准可能会影响设备的安全性。

因此,在选择绝缘等级标准时,需要权衡设备的安全性和经济性,寻求一个最佳的平衡点,既能确保设备的安全可靠运行,又能有效控制成本,提高设备的经济性。

绝缘等级标准的选择和应用对于电气设备的安全运行和使用寿命具有重要意义。

正确的选择和使用绝缘等级标准可以有效预防电气设备的绝缘击穿和漏电等故障,延长设备的使用寿命,提高设备的可靠性和安全性。

因此,在工程实践中,需要充分理解和掌握绝缘等级标准的相关知识,根据实际情况合理选择和应用绝缘等级标准,确保电气设备的安全可靠运行。

综上所述,绝缘等级标准是根据电气设备的工作电压、环境条件和经济性等因素来确定的,正确选择和使用符合要求的绝缘等级标准对于确保电气设备的安全运行和延长设备的使用寿命具有重要意义。

第四章 电气设备的绝缘试验

第四章 电气设备的绝缘试验

电感线圈L:在试品意外击穿时 限制电流脉冲并加速V的动作 其值在0.1~1.0H范围内 并联电容C’:可使微安表的指示 更加稳定 开关S平时短接,读数时才打开
三、测量时的注意事项: 1、用一开关将微安表短路,以保护微安表。
2、测量结束后要对被试品进行充分放电。
Байду номын сангаас
3、测量小容量试品时,需接入滤波电容以减小电压脉动。
实际中,绝大多数电气设备的金属外壳是直接接在接地 底座上的,即被试品的一极是固定接地的,这时得用反 接线。
C
1、外界电场的干扰影响:由于周围带电部分通过桥臂间的电容( 杂散电容)产生干扰电流,干扰电流流入桥臂造成测量误差。
在反接线的情况下,电桥调 Rx 平衡的过程以及所得的tg δ和 Cx的关系式均与正接线无异, 不同的是接地点移到C点,原 A 来的两个调节臂直接接到高电 压下,此时R3,C4,检流计P和屏 R3 蔽网均处于高电位,故必须保 证足够的绝缘水平和采取可靠 的保护措施。
CN Cx P R4 C4 D U B
图4-7 西林电桥反接线原理图
消除措施: 1)加设屏蔽:在被试品高压部分加屏蔽罩,并将屏蔽罩与电桥的屏 蔽相连。 2)采用移相电源:先测出干扰电流的相位,然后对电源相位进行调 整,达到调整的目的。
tg
tg1 tg 2 2
tg
tg1 tg 2 2
由于兆欧表的电压最高为2.5kV,发现缺陷的能力受到限制,所以, 利用泄漏电流的测量,进一步发现绝缘的缺陷。 泄漏电流的测量原理和绝缘电阻的测量原理一致 泄漏电流测量的特点: 1、加在试品上的直流高压比兆欧表的工作电压高得多,能发现兆欧 表所不能发现的某些缺陷。如:分别在20kv和40kv电压下测量额定电 压为35kv及以上变压器的泄露电流值,能相当灵敏的发现瓷套开裂、 绝缘纸桶沿面炭化、变压器油劣化及内部受潮等缺陷。 2、由于施加在试品上的直流高压是逐渐增大的,所以可以在升压过 程中监视泄露电流的增长动向。 绝缘良好的发电机,泄漏电流值较小,且随电压呈线形上升,如 曲线1所示; 如果绝缘受潮,电流值变大,但基本上仍随电压线性上升,如曲 线2; 曲线3表示绝缘中已有集中性缺陷,应尽可能找出原因加以消除; 如果在电压尚不到直流耐压试验电压Ut 的1/2时,泄漏电流就已急 剧上升,如曲线4,则这台发电机甚至在运行电压下就可能发生击 穿。

电气绝缘基本知识

电气绝缘基本知识

• • • • •
为了全面表示固体电工绝缘材料的类别、 品种 和耐热等级, 用四位数字表示绝缘材料的型号: 第一位数字为分类代号, 以表 1-8中的分类代号 表示; 第二位数字表示同一分类中的不同品种; 第三位数字为耐热等级代号; 第四位数字为同一种产品的顺序号, 用以表示 配方、 成分或性能上的差别。
• 固体绝缘材料按其其化学性质不同,可分为无机 绝缘材料、有机绝缘材料和混合绝缘材料。常用 的无机绝缘材料有:云母、石棉、大理石、瓷器、 玻璃、硫黄等,主要用作电机、电器的绕组绝缘、 开关的底板和绝缘子等。有机绝缘材料有:虫胶、 树脂、橡胶、棉纱、纸、麻、人造丝等,大多用 以制造绝缘漆,绕组导线的被覆绝缘物等。混合 绝缘材料为由以上两种材料经过加工制成的各种 成型绝缘材料,用作电器的底座、外壳等。
• 绝缘耐压强度:绝缘体两端所加的电压越高,材 料内电荷受到的电场力就越大,越容易发生电离 碰撞,造成绝缘体击穿。使绝缘体击穿的最低电 压叫做这个绝缘体的击穿电压。使1毫米厚的绝缘 材料击穿时,需要加上的电压千伏数叫做绝缘材 料的绝缘耐压强度,简称绝缘强度。由于绝缘材 料都有一定的绝缘强度,各种电气设备,各种安 全用具(电工钳、验电笔、绝缘手套、绝缘棒 等),各种电工材料,制造厂都规定一定的允许 使用电压,称为额定电压。使用时承受的电压不 得超过它的额定电压值,以免发生事故。
• 电气设备绝缘可分为自恢复绝缘和非自恢 复绝缘两大类。自恢复绝缘的绝缘性能破 坏后可以自行恢复,一般是指空气间隙和 与空气接触的外绝缘。非自恢复绝缘放电 后其绝缘性能不能自行恢复,通常是由固 体介质、液体介质构成的设备内绝缘。
• 绝缘材料的作用是在电气设备中把电势不 同的带电部分隔离开来。因此绝缘材料首 先应具有较高的绝缘电阻和耐压强度,并 能避免发生漏电、击穿等事故。其次耐热 性能要好,避免因长期过热而老化变质; 此外,还应有良好的导热性、耐潮防雷性 和较高的机械强度以及工艺加工方便等特 点。根据上述要求,常用绝缘材料的性能 指标有绝缘强度、抗张强度、比重、膨胀 系数等。

电气试验设备

电气试验设备

电气试验设备一、绝缘电阻表绝缘电阻表用来测量电气设备的绝缘电阻。

测量电气设备的绝缘电阻是检验电气设备绝缘状况的一个非常简单而又十分有效的方法。

1、电压与量程(1)100V以下电气设备选用250V、量程50MΩ及以上的绝缘电阻表。

(2)500V以下至100V电气设备选用500V、量程100MΩ及以上的绝缘电阻表。

(3)3000V以下至500V电气设备选用1000V、量程2000MΩ及以上的绝缘电阻表。

(4)10000V以下至3000V电气设备选用2500V、量程10000MΩ及以上的绝缘电阻表。

(5)10000V及以上电气设备选用2500V或5000V、量程10000MΩ及以上的绝缘电阻表。

用于极化指数测量时,绝缘电阻表短路电流不应低于2mA。

2、型式与结构按电源型式通常可分为发电机型和整流电源型两大类。

发电机型一般为手摇(或电动)直流发电机或交流发电机经倍压整流后输出直流电压作为电源的机型。

整流电源型由低压50Hz交流电经整流稳压(或直接采用电池电源)经晶体振荡器升压和倍压整流后输出直流电压作为电源的机型。

手摇式绝缘电阻表优点:使用简单,不需要另备外部电源,也不需要提供干电池。

缺点:需要测试人员用手摇动绝缘电阻表的小发电机,要求转动速度均匀,一般为120r/min,在整个测试过程中都不能停,也不允许忽快忽慢,否则对测量数据有严重影响,甚至会因为被试品上的充电电压对绝缘电阻表反充电而引起绝缘电阻表测量机构电流线圈烧坏。

特别是测试极化指数时,需要持续均匀地摇动绝缘电阻表10min,一般测试人员都会感到体力不支。

自动化绝缘电阻测试仪内置可充电池和智能充电模块,交直流两用,整机输出功率大。

特点:不需要手摇发电机,因而减轻了测试人员的劳动强度,而且具有机械指针指示和点阵液晶数显两种方式同步显示绝缘电阻,并能自动储存若干组测量数据,自动计算吸收比或极化指数,使用起来十分方便。

有的测试仪在测试完毕后还能自动对被试物上的残留电荷进行放电,提高了工作中的安全可靠性。

绝缘电阻、吸收比试验

绝缘电阻、吸收比试验

绝缘电阻、吸收比试验一、绝缘电阻试验使用范围绝缘电阻试验是电气设备绝缘试验中一种最简单、最常用的试验方法。

当电气设备绝缘受潮,表面变脏,留有表面放电或击穿痕迹时,其绝缘电阻会显著下降。

根据绝缘等级的不同,测试要求的区别,常采用的兆欧表输出电压有100v、250V、500V、1000V、2500V、5000V、10000V等。

由于绝缘电阻试验所施加的电压较低,对于一些集中性缺陷,即使可能是很严重的缺陷,但在测量时显示绝缘电阻仍然很大的现象,因此,绝缘电阻试验只适用于检测贯穿性缺陷和普遍性缺陷。

二、绝缘电阻试验的主要参数及技术指标电气设备的绝缘,不能等值为单纯的电阻,其等值电路往往是电阻电容的混合电路。

很多电气设备的绝缘都是多层的,例如电机绝缘中用的云母带,变压器等绝缘中用的油和纸,因此,在绝缘试验中测得的并不是一个纯电阻。

如图1-1 为双层电介质的一个简化等值电路。

图1-1双层电介质简化等值电路图1-2吸收曲线及绝缘电阻变化曲线当合上开关K将直流电压U加到绝缘上的瞬间,回路主要由电容分量I a组成。

等值电路中电流i的变化如图1-2中曲线所示,开始电流很大,以后逐渐减小,最后趋近于一个常数I;这个过程的快慢,与绝缘试品的电容量有关,电容g量越大,持续的时间越长,甚至达数分钟或更长时间。

图1-2中曲线i和稳态电流I g之间的面积为绝缘在充电过程中从电源“吸收”的电荷0。

这种逐渐“吸收”电荷的现象就叫做“吸收现象”。

从图1-2曲线可以看出,在绝缘电阻试验中,所测绝缘电阻是随测量时间变化而变化的,只有当1=8时,其测量值为R=J,但在绝缘电阻试验中,特别是电容量较大时,很难测量R8的值,因此,在实际试验中,规程规定,只需测量60s 时的绝缘电阻值,即R60S的值,当电容量特别大时,吸收现象特别明显,如大型发电机,可以采用10min时的绝缘电阻值。

对于不均匀的绝缘试品,如果绝缘状况良好,则吸收现象明显,如果绝缘受潮严重或内部有集中性的导电通道,这一现象则不明显。

1-4 常用电气设备绝缘

1-4 常用电气设备绝缘
8
9
3.1.1绝缘子的性能要求和材料
10
3.1.1绝缘子的性能要求和材料
一、绝缘子的材料—由绝缘件及固定材料组成 (2)金属附件:由铸铁和钢组成
悬式绝缘子:对钢脚和铁的强度要求很高,在强度很高的 悬式绝缘子试验中,常有瓷件未损坏而铁帽或铁脚拉坏的 情况发生。对一些要通过大电流的产品,为了减小附件的 涡流损耗,避免因铁磁损耗而过分发热,端盖和法兰可采 用非磁性铁或有色金属,如硅铜合金、黄铜、硅铝合金等。
单一绝缘 套管
瓷套管
树脂套管
以电瓷为绝缘
以树脂为绝缘 套管内以绝缘油(或包纸、 加纸筒)为内部主绝缘 套管内以SF6等压缩气体为绝 缘 以油浸纸为绝缘 内部有 多个同心 圆筒状极 以胶纸为绝缘 板使电场 趋于均匀
复合绝缘 套管
充油套管 充气套管
油纸电容式 电容式套 管
胶纸电容式
110kV及以上的穿 墙或电器用套管
3.1.3 线路绝缘子
线路绝缘子是输配电线路固定导线用的绝缘部件。线路绝缘子按 结构不同分为针式绝缘子、悬式绝缘子和瓷横担绝缘子三类。
一、针式绝缘子
20
二、瓷横担绝缘子
35kV及以下
输电线对地绝缘的作用, 又起了横担作用 瓷横担绝缘子由于绝缘距 离大,闪络电压比绝缘水 平所要求的高很多,运行 可靠。
图3-3 330kV绝缘支柱 1-绝缘子;2-均压环
16
二、棒形绝缘子的闪络电压
(一)干闪络电压
U f 5.6lg
0.9
lg
Ul 50% 7.8lg
0.92
f165
Us50% 31.5lg
0.6
干闪络距离lg:两电极间的最短空 气距离决定了干闪络电压; 绝缘子伞的形状和布置则决定了湿 闪络电压

关于电气设备绝缘的试验

关于电气设备绝缘的试验

⏹⏹第五章电气设备绝缘试验(一)电气设备绝缘试验可分为两大类:(1)耐压试验(破坏性试验):模仿设备绝缘在运行过程中可能受到的各种电压,对绝缘施加与之相等的或更为严格的电压,从而考研绝缘耐受这类电压的能力,称为耐压试验。

对绝缘考察严格,但容易造成不必要的绝缘损坏。

(2)检查性试验(非破坏性试验):测定绝缘某些方面的特性,并据此间接地判断绝缘的状况,称为检查性试验。

这类试验一般在较低的电压下进行,通常不会导致绝缘的击穿损坏。

由此可见,上述两类试验时互为补充,而不能相互代替的。

当然,应先做检查性试验,据此再确定耐压试验的时间和条件。

5-1 测定绝缘电阻绝缘电阻是反映绝缘性能的最基本的指标之一,通常都用兆欧表测量绝缘电阻。

其工作原理图可参考图5-1-1。

通常兆欧表的量程为500V、1000V、2500V、5000V等。

图5-1-1 兆欧表原理电路图如图5-1-2是用兆欧表测套管绝缘的接线图,兆欧表对外有三个接线端子,测量时,线路端子(L)接被试品的高压导体;接地端子(E)接被试品外壳或地;屏蔽端子(G)接被试品的屏蔽环或别的屏蔽电极。

图5-1-2 用兆欧表测套管绝缘的接线图如前所述,一般电介质都可以用图1-4-2所示的等效电路图来表示。

图中,串联之路RP —CP代表电介质的吸收特性,如绝缘良好,则最终Rlk和RP的值都很大,稳定的绝缘电阻值也很高。

反之,绝缘受潮时,则不仅最后稳定的电阻很低,而且还会很快达到稳定值。

因此,也可以用绝缘电阻随时间而变化的关系来反映绝缘的状况。

通常用时间为60s和15s时所测得的绝缘电阻值之比,称为吸收比K,即K=R60/R15如绝缘良好,则此值应大于1.3~1.5。

对于某些容量较大的电气设备,其绝缘的极化和吸收的过程很长,上述的吸收比K还不能充分反映绝缘吸收过程的整体。

此时可增测极化指数PP=R10min /R1min如绝缘良好,则此值应大于1.5~2.0。

测量绝缘电阻可以有效发现下列缺陷:(1)总体绝缘质量欠佳;(2)绝缘受潮;(3)两极间有贯穿性的导电通道;(4)绝缘表面情况不良。

普通电柜绝缘等级标准

普通电柜绝缘等级标准

普通电柜绝缘等级标准根据用电设备使用环境、类型与工作特性,其绝缘等级要求也不同。

下面我们详细罗列电气维修过程中,常用电气绝缘标准值。

希望在电气维修过程中为你提供参考与帮助!一、绝缘等级区分与测量绝缘等级一般由:绝缘保护类型、防护等级、温度变化的不同而差异,通常我们把绝缘等级分为A级、E级、B级、F级、H级5个等级。

其中A级绝缘耐温105℃;E级绝缘耐温120℃;B级绝缘耐温130℃;F级绝缘耐温155℃;H级绝缘耐温180℃。

等级不同,在电动机、变压器中的耐温变化也不同。

绝缘等级参考根据测量对象,我们需匹配相适配的测量仪表,常用兆欧表规格有2500V、500v、1000V、2500V、5000V等类型,测量500V以下电压绝缘电阻时,一般选用500V—1000V兆欧表;测量500以上电压绝缘电阻时,一般用1000V—2500V兆欧表。

二、常用绝缘标准值参考(一)线路绝缘值1、线路、线缆1KV以下,其绝缘值不低于10MΩ;2、新装或大修后的低压线路与设备,绝缘电阻值不低于0.5MΩ;3、0.4KV低电压电气设备绝缘电阻值要求,相线绝缘值≥0.5MΩ;4、电气继电控制二次回路的绝缘电阻不低于1MΩ;(二)电器设备绝缘值1、三项异步电动机绝缘电阻不得小于0.5MΩ;2、家用电器、携带式电气设备的绝缘电阻不低于2MΩ;3、手持电动工具带电部位与外壳电阻:一类手持工具电阻≥2MΩ;二类手持工具电阻≥7MΩ;二类手持工具电阻≥1MΩ;4、三项变压器10KV以下对地绝缘值应大于300MΩ,35KV绝缘值应大于400MΩ;5、使用中电力变压器的绝缘电阻不低于出厂时绝缘电阻70%。

通常情况下,无特殊要求,低压电气绝缘电阻可按每千伏工作电压不低于1兆欧来计算。

绝缘等级标准

绝缘等级标准

绝缘等级标准绝缘等级标准是指对绝缘材料的性能和质量进行评定的一种标准。

在电气设备和电力系统中,绝缘材料起着非常重要的作用,它能够有效地隔离电流,防止电器设备发生漏电和短路等故障,保障电气设备的安全运行。

因此,绝缘等级的标准化对于保障电气设备的安全性和可靠性具有非常重要的意义。

在国际上,绝缘等级标准主要包括IEC(国际电工委员会)和IEEE(美国电气和电子工程师协会)等标准。

在中国,绝缘等级标准主要由国家标准化管理委员会负责制定和管理。

绝缘等级标准通常包括绝缘材料的耐压、耐热、耐磨损等性能指标,以及绝缘材料的分类和标识等内容。

绝缘等级标准的制定是为了保证绝缘材料在使用过程中能够具有足够的绝缘性能,能够承受设备在正常工作条件下的电压和温度,同时还要具有一定的安全储备,以应对设备在异常工作条件下的电压冲击和温度变化。

只有具备了足够的绝缘等级,电气设备才能够保证安全可靠地运行。

绝缘等级标准主要包括以下几个方面的内容:1. 耐压等级,绝缘材料的耐压等级是指在规定的条件下,绝缘材料能够承受的最大电压值。

通常来说,耐压等级越高,绝缘材料的绝缘性能就越好。

耐压等级是衡量绝缘材料绝缘性能的重要指标之一。

2. 耐热等级,绝缘材料的耐热等级是指绝缘材料能够承受的最高温度。

在电气设备中,绝缘材料通常会受到较高的温度影响,因此绝缘材料的耐热等级也是衡量其绝缘性能的重要指标之一。

3. 耐磨损等级,绝缘材料在使用过程中可能会受到机械磨损,因此绝缘材料的耐磨损等级也是绝缘等级标准中的重要内容之一。

4. 分类和标识,绝缘等级标准还包括了绝缘材料的分类和标识要求。

通过对绝缘材料进行分类和标识,能够更好地指导电气设备制造和使用过程中对绝缘材料的选择和管理。

绝缘等级标准的制定和执行,能够有效地提高电气设备的安全性和可靠性,保障电气设备在运行过程中不发生绝缘故障,从而保证生产和生活用电的安全和稳定。

因此,绝缘等级标准的贯彻执行是非常重要的。

电气设备的防护与绝缘

电气设备的防护与绝缘

电气设备的防护与绝缘
近年来,电气设备在社会生产和人们日常生活中扮演着越来越重要的角色。

然而,由于易导电、易短路等特性,电气设备在使用过程中潜在的危险性也越来越大。

因此,电气设备的防护与绝缘显得尤为重要。

一、电气设备的防护
电气设备的防护是为了防止用户在使用电气设备过程中因设备缺陷等原因造成的电击伤害。

通常电气设备的防护分为以下三个等级:
1.一级防护
一级防护主要是针对接地故障而言,采用了加强了绝缘、措施加强的措施进行保护。

但是一级防护的缺点是无法防止直接触及带电体造成的危害。

2.二级防护
二级防护主要考虑用户在使用时的安全性,采用类似于可调式电阻这样数量比较多的安全措施使得设备在发生缺陷以后用户不会受到电击。

3.三级防护
三级防护主要是以专用保护性措施等方式来防止人体接触电气设备时的电击危险。

三级防护主要是针对带电设备的绝缘故障而言。

二、电气设备的绝缘
电气设备的绝缘是把带电性能的物体包在绝缘物中,以防止电荷泄露的过程。

常用的绝缘材料有橡胶、PVC、酚醛等。

大多数情况下,电气设备的绝缘等级应该要高于使用的电压等级,这样才能保证用户在使用时不会被电击。

三、总结
防护和绝缘是电气设备设计时的重要考虑因素,能够有效保护用户的安全,防止偶发事故的发生。

因此,要在电气设备设计、生产、使用中充分考虑防护和绝缘这两个问题。

普及防护和绝缘的相关知识,培养人们的相关意识,从源头上预防事故的发生。

电气设备绝缘检查

电气设备绝缘检查

电气设备绝缘检查1、绝缘预防性检查的重要性及分类1.1随着电力工业的快速发展,机组参数、系统电压等级逐步提高,电气设备的绝缘强度、系统过电压的限制水平对系统安全经济运行的影响日益突出。

据统计,电力系统中60%以上的停电事故是由设备绝缘缺陷引起的。

设备绝缘部分的劣化、缺陷的发展都有一定的发展期,在这期间,绝缘材料会发出各种物理、化学信息,这些信息反映出绝缘状态的变化情况。

因此了解设备绝缘特性,掌握绝缘状况,不断提高电气设备绝缘水平是电力系统安全经济运行的根本保证。

而电气设备绝缘预防性试验是保证设备安全运行的重要措施,通过试验,能及时发现绝缘内部隐藏的缺陷,并通过检修加以消除,严重者必须予以更换,以免设备在运行中发生绝缘击穿,造成停电或设备损坏等不可挽回的损失。

1.2 绝缘预防性检查可分为两大类:一类是非破坏性或称绝缘特性检查,是在较低的电压下或用其他不会损坏绝缘的办法来测量的各种特性参数,主要包括测量绝缘电阻、泄漏电流、介质损耗角正切值等,从而判断绝缘内部有无缺陷。

实验证明,这类方法是行之有效的,但目前还不能只靠它来可靠的判断绝缘的耐电强度。

另一类是破坏性或称耐压试验,试验所加电压高于设备的工作电压,对绝缘考验非常严格,特别是揭露那些危险性较大的集中性缺陷,并能保证绝缘有一定的耐电强度,主要包括直流耐压、交流耐压等。

耐压试验的缺点是会给绝缘造成一定的损伤。

应当指出,这两类试验是有一定顺序的,应首先进行非破坏性试验,然后再进行破坏性试验,这样可避免不应有的击穿事故。

例如进行变压器预防性试验时,当用非破坏性试验检测出其受潮后,应当先进行干燥,然后再进行破坏性试验,这样可以避免变压器绝缘的无辜损伤乃至击穿,造成事故的进一步扩大。

2、绝缘预防性检查的基本原理2.1绝缘电阻的测试绝缘电阻的测试是电气设备绝缘测试中应用最广泛,试验最方便的项目。

绝缘电阻值的大小,能有效地反映绝缘的整体受潮、污秽以及严重过热老化等缺陷。

完整版)建设工程施工现场供用电安全规范GB50194

完整版)建设工程施工现场供用电安全规范GB50194

完整版)建设工程施工现场供用电安全规范GB50194建设工程施工现场供用电安全规范GB-93是中华人民共和国国家标准,由电力工业部负责管理,其具体解释等工作由电力工业部电力建设研究所负责,出版发行由XXX负责组织。

该规范于1994年8月1日开始实施。

该规范的目的是确保在建设工程施工现场供用电中的人身安全和设备安全,并使施工现场供用电设施的设计、施工、运行及维护做到安全可靠,确保质量,经济合理。

规范包括以下几个方面:1.发电设施、变电设施、配电设施;2.架空配电线路及电缆线路;3.接地保护及防雷保护;4.常用电气设备;5.特殊环境;6.照明;7.安全技术管理。

在建设工程施工现场供用电中,必须贯彻执行“安全第一、预防为主”的方针,确保人身安全和设备安全。

为此,本规范制定了具体的安全规定,包括发电设施、变电设施、配电设施的选择和使用、电杆的选择和埋设、线路架设、电缆敷设、接地保护、防雷保护、常用电气设备的使用、特殊环境下的安全措施、照明和安全技术管理等方面。

在易燃、易爆、腐蚀坏境和特别潮湿环境下,必须采取特殊的安全措施。

对于常用电气设备,必须符合国家标准,并且在使用前必须经过检测和维护。

在照明方面,必须采用符合国家标准的照明设备,并定期检测和维护。

为了确保建设工程施工现场供用电的安全,必须加强安全技术管理,包括制定安全管理制度、安全教育和培训、安全检查和事故处理等方面。

同时,必须制定应急预案,以应对突发事件。

总之,建设工程施工现场供用电安全规范GB-93是确保建设工程施工现场供用电的安全的重要标准,必须严格遵守。

在发电站内,应设有可在带电场所使用的消防设施,并且这些设施应该放置在方便取用的地方。

2.2 变电设施和配电设施2.2.1 变电所和配电所的选址应符合以下要求:1.靠近电源,交通方便。

2.靠近负荷中心,方便引入和引出线路。

3.所在区域不容易受到洪水冲击,不积水,地面排水坡度不小于0.5%。

4.应在污染源的全年最小频率风向下风侧,并避开易燃易爆危险地段和有剧烈振动的场所。

电气工具及绝缘测量

电气工具及绝缘测量

三、绝缘鞋使用注意事项
1、应根据作业场所电压高低正确选用绝缘鞋,低压绝缘鞋禁止在 高压电气设备上作为安全辅助用具使用,高压绝缘鞋(靴)可 以作为高压和低压电气设备上辅助安全用具使用。但 不论是穿 低压或高压绝缘鞋(靴),均不得直接用手接触电气设备。 2、布面绝缘鞋只能在干燥环境下使用,避免布面潮湿。 3、绝缘鞋(靴)的使用不可有破损。 4、穿用绝缘靴时,应将裤管套入靴简内。穿用绝缘鞋时,裤管不 宜长及鞋底外沿条高度,更不能长及地面,保持布帮干燥。 5、非耐酸碱油的橡胶底,不可与酸碱油类物物质接触,并应防止 尖锐物刺伤。低压绝缘鞋若底花纹磨光,露出内部颜色时则不 能作为绝缘鞋使用。 6、在购买绝缘鞋(靴)时,应查验鞋上是否有绝缘永久标记,如 红色闪电符号,鞋底有耐电压多少优,等表示;鞋内有否合格 证,安全鉴定证,生产许可证编号等。 7、产品在穿用6个月后,应做一次预防性试验。


测量绝缘时,必须将被测设备从各方面断开,选用电压等级合适且合格的验 电器或验电笔验验明确无电压,确实证明设备无人工作后,方可进行。在测 量中禁止他人接近设备。 测量绝缘前后,要将被测设备对地放电。 测量线路时,应取得对方许可后方可进行。对有感应电压的线路上(同杆架 设的双回线路或单回路与另一线路有平行段)测量绝缘时,必须将另一回路 同时停电后,方可进行。雷电时,严禁测量线路绝缘。
电动机或其他电气设备停用备用时间较长或长期使用中时由于受潮积灰锈蚀机械损伤及老化影响电气设备的绝缘使绝缘逐渐降低进而可能造成漏电或短路事故在测量电气设备的绝缘时就可以发现这些问题以便及时采取措施不影响电气设备的运行使用保证电气设备与线路的安全运行防止人身触电事故的发生
电气设备测量绝缘
一、、概念:所谓绝缘就是使用不导电的物质将带电体隔离或包裹起来,以对触电 起保护作用的一种安全措施。 二、绝缘电阻: 施加于绝缘体上两导体之间的直流电压与流过绝缘体的泄露电流之比. 三、为何要测电阻: 电动机或其他电气设备停用、备用时间较长或长期使用中时,由于受潮、积灰、锈 蚀、机械损伤及老化,影响电气设备的绝缘,使绝缘逐渐降低,进而可能造成漏电 或短路事故,在测量电气设备的绝缘时就可以发现这些问题,以便及时采取措施, 不影响电气设备的运行使用,保证电气设备与线路的安全运行,防止人身触电事故 的发生。 四、影响绝缘电阻的因素有那些: (1)温度 温度升高绝缘电阻减小 (2)湿度 温度加大 绝缘电阻减小 (3)电场强度:当在低场强作用下,电阻率几乎与电场强度无关,当在高场强电场 作用下,电场强度E增加,电阻率下降 (4)辐射的影响 许多材料在强光或X射线r射线等辐照下,电阻率下降

《供电技术-第四版》课后题答案解析-问答题部分

《供电技术-第四版》课后题答案解析-问答题部分

第一章1-1试述电力系统的组成及各部分的作用?各级电压的电力线路将发电厂、变配电所和电力用户联系起来的一个发电、输电、变电、配电及用电的整体即为电力系统。

电力系统由以下几部分组成:(1)发电将一次能源转换成电能的过程即为“发电”。

根据一次能源的不同,有火力发电、水力发电和核能发电,还有风力、地热、潮汐和太阳能等发电方式。

(2)变电与配电变电所的功能是接受电能、转换电压和分配电能。

仅用于接收和分配电能,而没有变压器的场所称为配电所(3)电力线路电力线路将发电厂、变电所和电能用户连接起来,完成输送电能和分配电能的任务。

(4)电能用户包括工业、企业在内的所有用户(用电单位),使用(消耗)电能1-4 电力系统中性点运行方式有哪几种?各自的特点是什么?答:电力系统中性点运行方式有中性点有效接地系统(包括中性点直接接地系统)和中性点非有效接地系统(包括中性点不接地和中性点经消弧线圈或电阻接地)。

1)中性点不接地系统特点:发生单相接地故障时,线电压不变,非故障相对地电压升高到原来相电压的√3倍,故障相电容电流增大到原来的3倍。

2)中性点经消弧线圈接地系统特点:发生单相接地故障时,与中性点不接地系统一样,非故障相电压升高√3倍,三相导线之间的线电压仍然平衡。

3)中性点直接接地系统特点:当发生一相对地绝缘破坏时,即构成单相接地故障,供电中断,可靠性降低。

但由于中性点接地的钳位作用,非故障相对地电压不变。

电气设备绝缘水平可按相电压考虑。

在380/220V低压供电系统中,采用中性点直接接地可以减少中性点的电压偏差,同时防止一相接地时出现超过250V的危险电压。

1-5简述用户供电系统供电质量的主要指标及其对用户的影响答:决定用户供电质量的主要指标为电压、频率和可靠性。

影响:①当电压出现偏差时会对用电设备的良好运行产生影响;电压波动和闪变会使电动机转速脉动、电子仪器工作失常;出现高次谐波会干扰自动化装置和通信设备的正常工作;产生三相不对称电压会影响人身和设备安全。

电气设备的绝缘试验

电气设备的绝缘试验

三、测量时注意的几个问题
(十一)兆欧表的L和E端子接线不能对调。用兆欧表测 量电气设备绝缘电阻时,其正确接线方法是L端子接试品 与大地绝缘的导电部分,E端子接试品的接地端。对带有 绕组的试品应将绕组首末端短接再接入到高压端。 (十二)兆欧表与试品间的连线不能铰接或拖地,否则 会产生测量误差。 (十三)为便于比较,对同一设备进行测量时,应采用 同样的兆欧表、同样的接线。当采用不同型式的兆欧表 测绝缘电阻,特别是测量具有非线性电阻的阀型避雷器 时,往往会出现很大的差别。当用同一只兆欧表测量同 一设备的绝缘电阻时,应采用相同的接线,否则将测量 结果放在一起比较是没有意义的。
三、测量时注意的几个问题
兆欧表的选择: 测量变压器额定电压在1KV以上的绕组时,要选用
2500V 的兆欧表,其量程不低于10000MΩ; 测试额定电压在1KV以下的绕组时,要选用1000V的兆
欧 表,量程为2000MΩ; 测试额定电压在500V及以下的绕组时,选用500V的兆欧 表。 (三)禁止在雷电时或附近有高压导体的设备上测绝 缘。 油浸变压器注油后要静放5~6(大变压器应为12)小时
.
试验方法:(以变压器为例)
(1)测试前,断开被试变压器的电源,并且断开变 压器所有的连接线。然后将被试绕组接地充分放电。 清除套管表面污垢。当测试对象为线圈时应将线圈的 两个线头短接,如变压器或互感器等设备有多个线圈 时,应根据所测绝缘将相应线圈短接。(目的:释放 残余电荷、消除线圈对地电容对测量结果的影响、避 免外磁场的干扰、避免绝缘破损时产生的反电势打表 头) (2)检查兆欧表是否正常。 (3)平稳放置,接线。
.
试验方法:
(4)一手扶稳兆欧表,一手以120转/分钟的速度均匀 转动手柄。 (5)1分钟后(或待指针稳定)读数,如果被测量的电 容较大,摇的时间要更长。 (6)有储能元件(L、C)的回路,在读数后,不应立 即停止摇动,应用绝缘工具先取下L接线,将接线拆除 后再停摇。 (7)一般先测低压绕组,这时高压绕组和外壳短接接 地。测完后再测高压绕组对低压绕组及地。最后测高 压、低压绕组对地。 (8)测量后对被试设备放电。

电气绝缘测量技术探讨

电气绝缘测量技术探讨

电气绝缘测量技术探讨摘要从工程实用的角度出发。

阐述了测量电气设备绝缘电阻的主要目的,重点讨论了实际工作中需要测量绝缘电阻的各种情况和16类常用电气设备的绝缘电阻值,以及测量所用兆欧表的电压规格和测量范围的选择要求,最后阐述了如何对测得的绝缘电阻值进行分析与评判。

关键词电气设备绝缘电阻测量绝缘材料兆欧表1 前言在各种电气设备及电力线路中,其绝缘材料绝缘性能的优劣,直接关系到电气设备的正常运行和操作人员的人身安全,而表征电气设备绝缘性能优劣的一个重要指标就是绝缘电阻值的大小。

绝缘材料的基本功能是将不同电位的导体分隔开,绝缘电阻是指绝缘材料隔开的两个部分之间的电阻。

因此,测量出绝缘材料的绝缘电阻,就能够鉴别其绝缘性能,但由于各种电气设备的结构组成、使用要求和工作状况不尽相同.所以,必须明确测量绝缘电阻所能达到的目的、怎样适时地对电气设备实施测量、如何对测量结果正确地进行分析判断等。

2 测量绝缘电阻的主要目的a.了解绝缘结构的绝缘性能。

由优质绝缘材料组成的合理的绝缘结构(或绝缘系统)应具有良好的绝缘性能和较高的绝缘电阻。

b.了解电气设备的电气绝缘处理质量。

无论任何电器产品,如果其电气绝缘因材料、手段或工艺、方法上处理不佳.则绝缘性能必然将下降。

C.了解绝缘受潮、受污染等损伤情况。

当电气设备的绝缘受到各种意外的、异常的危险因素侵袭后,其绝缘电阻通常会不同程度地下降。

d.检验绝缘是否能承受耐电压试验。

当电气绝缘介质承受不住试验电压时,将引发电击穿、热击穿或电化学击穿。

若在电气设备的绝缘电阻低于某一限值,而试验电压高至某一临界值时,将会产生很大的试验电流,导致热击穿,引发绝缘介质的分解、熔化、碳化等,在绝缘介质中留下不能恢复的痕迹,如贯穿两电极的熔洞、烧穿的孔道、开裂等,并且在撤去电压之后也不能恢复绝缘性能,从而造成电气设备绝缘的永久性损坏。

因此,通常各试验标准均规定在耐电压试验前,必须测量绝缘电阻。

3 需要测量绝缘电阻的情况绝缘材料在存放及使用的过程中,由于发热、锈蚀、受潮、污染、机械损伤及老化等原因,其绝缘电阻将逐渐降低,进而可能造成漏电或短路事故,为确保设备正常运行和人身安全,在下述的各种情况中,需要进行绝缘电阻的测量。

高电压技术第三章电气设备绝缘试验技术-资料

高电压技术第三章电气设备绝缘试验技术-资料

试品容量小,吸收比:K

R
'' 60
R
'' 15
试品容量大,吸收比:K

R
' 10
R
' 1
如绝缘良好,吸收现象显著,K>>1;
如绝缘严重受潮或有大的缺陷,K接近1。
吸收比的测量
工程上常用兆欧表(摇表)进行测量,以加压60s后的读数 为试品的绝缘电阻。 原理:兆欧表是利用流比计的原理构成。电压线圈与电 流线圈中电流在磁场中产生 两个相反的转动力矩, 在力矩差作用下,线圈带动 指针旋转,直到旋转到平衡 为止。 关系:
冲击电压发生器特性参数:
(1)额定电压 (2)冲击电压发生器的级数 (3)冲击电压发生W器' 的 12最C大0Uˆ冲m2 击能量
(4)效率


Uˆ m Um
C0
C0 C f
4.1 冲击高电压的产生(续2)
2.多级冲击电压发生器
并联充电;串联放电
4.1 冲击高电压的产生(续3)
3. 操作冲击高压的获得
tgδ是绝缘品质的重要指标,测量tgδ是判断 电气设备绝缘状态的灵敏有效的方法
tgδ能反映绝缘的整体性缺陷(全面老化)和小 容量试品中的严重局部性缺陷
tgδ随电压变化的曲线可以判断绝缘是否受潮, 含有气泡及老化的程度
大容量的设备绝缘存在局部缺陷时,应尽可能 将设备解体后分解测量进行分析
短路时
摇动手柄,有 IA 和IV,IA最大,其转动力矩远大于Iv产 生的力矩,使指针顺时针偏转最大位置,指针指向0, 即被测绝缘电阻为0
测量绝缘电阻能有效地发现下列缺陷:
(1)总体绝缘质量欠佳; (2)绝缘受潮 (3)两极间有贯穿性的导电通道; (4)绝缘表面情况不良。
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

3.1.3 线路绝缘子
线路绝缘子是输配电线路固定导线用的绝缘部件。线路绝缘子按 结构不同分为针式绝缘子、悬式绝缘子和瓷横担绝缘子三类。
一、针式绝缘子
20
二、瓷横担绝缘子
35kV及以下
输电线对地绝缘的作用, 又起了横担作用 瓷横担绝缘子由于绝缘距 离大,闪络电压比绝缘水 平所要求的高很多,运行 可靠。
38
3.2.1 瓷套管的绝缘
铝排 瓷件 法兰
提高闪络电压:在法兰 到大伞的瓷壁喷铝或上 半导体釉 大伞相当于增厚瓷壁
,减小了比电容;
815 372
喷铝层或半导体釉减
弱了法兰附近的电场强
度。 35kV及以下
铝层
39
3.2.2 充油套管的绝缘
击穿电压、散热等性能比原来 具有气腔时大为改善。20kV 及 以下充油即可。
27
绝缘子串电压分布的均匀化
改善电压分布—— 增加绝缘子对导 线的电容: 增大导线截面积 、采用分裂导线 采用均压环,以 增加绝缘子对导 线的电容
19片XP-70组成的绝缘子串,靠导线第一片的电压为总电压 的11.5%;加了均压环后,电压降为7.1%。 28
3.1.4 复合(合成)绝缘子
8
9
3.1.1绝缘子的性能要求和材料
10
3.1.1绝缘子的性能要求和材料
一、绝缘子的材料—由绝缘件及固定材料组成 (2)金属附件:由铸铁和钢组成
悬式绝缘子:对钢脚和铁的强度要求很高,在强度很高的 悬式绝缘子试验中,常有瓷件未损坏而铁帽或铁脚拉坏的 情况发生。对一些要通过大电流的产品,为了减小附件的 涡流损耗,避免因铁磁损耗而过分发热,端盖和法兰可采 用非磁性铁或有色金属,如硅铜合金、黄铜、硅铝合金等。
36
套管绝缘要求
(1)在运行电压下不发生电晕放电;
(2)在内部过电压作用下不发生滑闪放电;
(3)沿面距离足够长,以保证必要的闪络电压。
电晕起始电压Uc 和工频滑闪放电起始电压Ucr :
Uc
1.06 10 C0
0.45
5
U cr
1.36 10 C0
0.44
4
37
高压套管分类
按结构特 点分 按主要绝 缘介质分 特点 主要应用范围 35kV及以下穿墙套 管;10kV及以下电 器用套管 组合电器用 66kV及以下电器用 套管;试验变压器 套管 组合电器用
5
6
(3)套管:用作导电体穿过接地隔板、电器外壳和 墙壁的绝缘部件,如变压器的出线套管、穿墙套管等 。
油纸电容式穿墙套管
变 压 器 套 管
7
3.1.1绝缘子的性能要求和材料
一、绝缘子的材料—由绝缘件及固定材料组成 (1)绝缘件
电瓷:无机材料,耐腐蚀,抗老化,具有足够的电 气强度和机械强度;脆,抗压强度比抗拉强度大得 多;上釉强度大 钢化玻璃:电气和机械强度大于电瓷,输电线路钢 化玻璃绝缘子损坏后能“自爆”(巡线) 有机复合材料:重量轻、体积小、工艺简单;表面 有憎水性,抗污闪能力强,复合绝缘子的玻璃纤维 芯棒的抗拉强度高于钢。
闪络电压/kV
700 600 500 400 300 200 100 0 20 40 60 80 100 120 140 160 180 200 闪络距离/cm
Ugq
Ugy
图 套管闪络电压与距离l的关系
42
在充油套管中,法兰和导杆之 间的径向绝缘由瓷套壁和油道 层来承担,根据套管本身绝缘 配合的原则,其径向绝缘击穿 电压应大于其干闪络电压,一 般取为1.3倍。
1000kV晋东南—南阳—荆门特高压交流试验示范工程 31 (南阳段)
32
3 常用电气设备绝缘
主要内容
3.1 绝缘子的绝缘
3.2 高压套管的绝缘
3.3 电容器及电缆的绝缘 3.4 变压器的绝缘 3.5 高压电机的绝缘 3.6 GIS设备的绝缘
33
3.2 高压套管的绝缘
当(Lk+Lc)/nH 1.3时,绝缘 子串的干闪络将沿路径①发生, 这就比较充分的利用了绝缘高度 。
D E
A

B C

nH

H F G
Lg DE EF FG nH Lk nBC L nAB
cLeabharlann 25在悬式绝缘子串中,若每片绝缘子承受的电压相同,则利用率 最高。但是由于绝缘子的金属部分与接地的铁塔和带电的导线 之间存在杂散电容,使沿绝缘子串的电压分布不均匀。
21
三、悬式绝缘子及悬式绝缘子串
盘形
棒形
22
盘形悬式绝缘子(耐污性能)
(a)普通伞型
(b)双层伞型
(c)钟罩防污伞型
有利于自然清洗和人 工水冲洗,自然积污 率低。爬电距离大, 自洁性好,防污性能 好
下深棱受潮缓慢,抑制 电弧发展,沿海、多雾 潮湿,自洁能力较差, 可不清扫绝缘子
23
1 4
悬式绝缘子串


绝缘子
瓷套

套管
3
(1)绝缘子:用于导电体和接地体之间的绝缘 和固定连接,如隔离开关安装触头的支柱绝缘子 、输电线路固定导线的悬式绝缘子串等。
盘形悬式绝缘子
支柱绝缘子
4
(2)瓷套:用作电器内绝缘的容器,并使内绝缘免 遭受周围环境因素的影响,如电流互感器的瓷套等。
氧 化 锌 避 雷 器
电流互感器
一、结构
受弯曲力 矩较大 保持干区 ,增加泄 漏,提高 湿闪电压 高强度瓷 的使用
户外:受弯曲力矩较大,棒形支柱绝缘子,实芯带伞的 圆瓷柱 ; 15 户内:空心或实心的圆柱形瓷件和金属附件组成。
f600
表面电压分布不均匀:闪络 电压不随高度增加线性上升
2

1

3200

154 kV及以上电压等级的支柱绝缘 子常用几个支柱绝缘子串联组装而 成 均压环:减弱了电极边缘的场强, 补偿介质的对地电容电流,使表面 电压分布比较均匀,从而提高了闪 络电压。 例如3.2m高的绝缘支柱的闪络电压 为588kV,装上了直径为1.5m的圆 环形均压环后,闪络电压提高到 834kV,增加约42%。
图3-3 330kV绝缘支柱 1-绝缘子;2-均压环
16
二、棒形绝缘子的闪络电压
(一)干闪络电压
U f 5.6lg
0.9
lg
Ul 50% 7.8lg
0.92
f165
Us50% 31.5lg
0.6
干闪络距离lg:两电极间的最短空 气距离决定了干闪络电压; 绝缘子伞的形状和布置则决定了湿 闪络电压
3 6
2
5
沿最短路径①闪络:工频干 闪络,雷电冲击闪络,操作 冲击干闪络以及正极性操作 冲击湿闪络。仅与干闪络距 离即串长有关。
交替②:工频湿闪络和负极 性操作冲击湿闪络。闪络电 压与串的元件型式有关,主 要取决于湿闪络试验时的空 气间隙部分长度Lk和潮湿表 面部分长度Lc,特别是L k 沿绝缘体表面③:一般污秽 闪络。
当电压较高时,常在导杆上套
以绝缘纸管或包以电缆纸以降低
导杆表面场强。
对60kV及以上,多放几个绝缘 筒,增强油隙的耐压。
40

套管外表面工频干闪络电压: 0.9 gq
U 5.6l

在油中的工频闪络电压
U gy 26.6l

0.64
油中雷电冲击闪络电压
Uly 56l
0.64
41
一般套管的油中部分的瓷套高度常取其空气中部 分的一半左右。
D E
A

B C

nH

H F G
24
当沿路径①闪络时,绝缘子串的 闪络电压相当于棒-棒空气间隙的 击穿电压。
1 4
2
5
, ,
3 6
为了提高绝缘子串的平均闪络场 强Uf/nH,可加大绝缘子盘径、 减小铁帽直径和减小绝缘子高度( 缩小钢脚长度),以及增加盘下棱 的高度。在一定范围内,路径② 加长,绝缘子串的平均干闪络场 强和湿闪络场强Uf/nH也增大。
绝缘子受重力和导线拉力作用。
(2)弯曲负荷——顶部的垂直力,如导线拉力、风
力或短路电流电动力作用于支柱绝缘子,因它们的
方向与支柱垂直而使支柱受到弯矩作用。
(3)扭转负荷——顶部的扭矩,如隔离开关的支柱
绝缘子常以转动方式来开闭,绝缘支柱承受扭转力 矩。
14
3.1.2 支柱绝缘子
支撑高压电器带电部分的绝缘支柱,由瓷柱和上 下金属附件组成。分为户外和户内支柱绝缘子。
铁塔
绝缘子自 身电容 绝缘子与 地间的杂 散电容
6
C
CE 5 C CE 4 C CE 3 C CE 2 C CE 1 C
CL CL CL CL CL
导线
导线与绝缘 子之间存在 杂散电容
26
只考虑对地电容
只考虑对导线电容 综合考虑(C一般 为30~
60pF,CE为4~5pF,CL只有 0.5~1pF)

E2为空气间隙的闪络场强,可取3kV/cm。 l1和 l2的范围:7~125 cm
操作冲击和雷电冲击电压:表面淋雨对闪络电压的影响比工频 电压下要小。电压作用时间越短,湿闪络电压越接近干闪络电 压。当电压作用时间约为0.01秒时,湿闪络电压比干闪络电压 约低10%,在雷电冲击电压下两者的差别更小。 19
单一绝缘 套管
瓷套管
树脂套管
以电瓷为绝缘
以树脂为绝缘 套管内以绝缘油(或包纸、 加纸筒)为内部主绝缘 套管内以SF6等压缩气体为绝 缘 以油浸纸为绝缘 内部有 多个同心 圆筒状极 以胶纸为绝缘 板使电场 趋于均匀
复合绝缘 套管
充油套管 充气套管
油纸电容式 电容式套 管
相关文档
最新文档
