AC220V MC—40脉冲喷吹控制仪说明书
(精选文档)脉冲除尘器说明书gao
欢迎惠购！祝贺您选购LNGM 脉冲布筒除尘器。
本款除尘器既可满足环保的需要，又可用于物料的分级。
使用前请认真通读本使用说明书，熟悉本款袋式除尘器的安全事项、各项性能、安装、操作要求等，以便使您能够熟练操作使用本机器，为您创造更大的效益。
重要说明文件本使用说明书是专为贵公司负责操作和管理江苏牧羊集团设备的工作人员编写的。
因此务必请将这些文件传达给这些人员，这一点十分重要。
本使用说明书内容及产品规格如有更改，恕不另行通知。
江苏牧羊集团保留对包含在本使用说明书中的产品规格和内容做出更改的权利。
收货措施机器一运到，就应立即进行外观检查，如确认有运输损伤，则可根据供货合同采取必要的索赔步骤。
修理费用应由有关的风险承担者支付。
存放那些不可能立即在预定地点安装的机器设备须以原包装形式存放在避风雨和免受其它外部侵害的地方。
贮存的损失只能按供货合同约定的原则处理。
安装江苏牧羊集团的机器和机器零件只允许由受过专门训练的技术人员按照随机提供的各种安装规范进行安装。
结构形式若所提供的文件资料中介绍了数种结构形式，则只有供货合同中规定的那种结构形式的有关资料是有效的。
交货前，我们保留改进的权利。
开机与调试开机和调试工作只能由经过培训的专门人员来进行。
首次开机之前，操作人员须熟悉我们提供的文件中所有的说明和操作规程。
首次开机前务必按规定加注润滑油，如加注变速器油等。
事故防范必须仔细学习和严格遵守我们提供的文件中有关事故防范的规定。
江苏牧羊集团力求按最新的国家安全标准制造机器设备。
用户须在我们制造工作开始前将当地的安全规定告重要说明诉我们。
为此而发生的额外费用须由用户自己承担。
保养、清洁工作保养工作只能由有专业人员来进行，他们事先应熟悉我们所提供的文件中的规定。
这些规定有利于保持机器设备的完好，减少磨损，延长使用寿命！清洁工作须根据法律规定以及我们提供的文件中的说明来进行。
版权江苏牧羊集团保留本资料及资料所介绍的内容的版权。
MCD脉冲袋式除尘器说明书
DMC脉冲型布袋除尘器说明书泊头市蓝天环境保护设备制造有限责任企业DMC脉冲型布袋除尘器阐明书一、概述DMC型脉冲单机布袋除尘器是我企业消化吸取国外同类产品先进技术经改善后设计而成旳小型布袋除尘器，该类除尘器是采用高压（0.4-0.6MPa）大流量脉冲阀逐条滤袋喷吹清灰旳技术，与国内其他单机相比，具有清灰动能大，清灰效率高旳特点。
并且体积小，重量轻构造简单紧凑、安装轻易、维护以便（外滤式），广泛用于建材、冶金、矿山、煤炭、非金属矿超细粉加工等行业旳含尘气体净化处理系统，是环境保护除尘旳理想设备。
二、工作原理含尘空气由进风口进入除尘器箱体内，细小粉尘由于滤袋旳多种效应作用，被阻滞在滤袋外壁。
净化后旳气体通过滤袋经文式管从上箱体出风口排出。
伴随使用时间旳增长，滤袋表面吸附旳粉尘增多，滤袋旳透气性减弱，使除尘器阻力不停增大。
为保证除尘器内部旳阻力控制在限定旳范围之内，由脉冲控制仪发出信号，循序打开电磁脉冲阀，使气包内旳压缩空气由喷吹管各喷孔喷射到对应旳文式管（称为一次风），压缩空气通过文氏管加速产生旳引射力诱导周围旳清洁空气（称为二次风，相称于高压气流体积旳5-7倍）高速喷入滤袋，使滤袋以100m/s2旳加速度瞬间急剧鼓胀，由于反向脉冲气流旳冲击作用很快消失，滤袋又急剧收缩，这样产生旳振荡将贴附在滤袋过滤面上旳粉尘剥离下来。
落下旳灰尘经排尘系统排出。
三、构造及性能该除尘器构造采用原则模块设计，其基本构造由三大部分构成。
其中包括：1. 箱体：包括袋室、净气室、多孔板、滤袋、骨架、检修门。
2.喷吹系统：包括脉冲控制仪、电磁脉冲阀、喷吹管、气包。
3.进气排灰部分有两种形式：一种为标准带灰斗式，另一种为敞开法兰式。
DMC脉冲袋式除尘器目前有24袋和36袋两种基本形式。
根据处理气量旳不一样可以组合成多种处理气量旳除尘设备，如、24袋、36袋、48袋、60袋、96袋120袋……等。
为顾客选型提供了非常以便旳条件。
太阳能电磁阀
太阳能电磁阀养的博士、硕士研究生；对工作脱离不开的业务骨干，与大学联合开办在职硕士研究生班，请大学的教授到企业来讲课。
同时，为了提高年轻技术人员的收入水平，一重还出台了科技工作者的奖励制度，实行收入与效益挂钩的方法，吸引和稳定了高水平科技人才。
马克说，目前，一重已形成了三个层次的技术创新体系，即技术研发层：开发新技术、新专利，由国家工程研究中心承担；技术转化层：面向生产制造的产品、工艺、材料设计图纸，由企业技术部门承一、概述：工洲牌电磁阀脉冲阀（亦称隔膜阀）是脉冲袋式除尘器清灰喷吹系统的压缩空气“开关”。
受脉冲喷吹控制仪输出信号的控制，对滤袋逐排（室）喷吹清灰，使除尘器压力保持在设定的范围之内，以保证除尘器的处理能力和除尘效率。
DMF-Z型电磁脉冲阀为直角型阀，其进出口之间的夹角为90℃，它适合于隼气筒与除尘器喷吹管和安装连接。
气流畅通，能提供符合要求的清灰气脉中。
二、技术指标：1、工作压力：0.4~0.6MPa2、工作介质：清洁空3、电压：DC24V4、电流：0.8A5、使用环境：1温度-10~55℃ 2空气的相对湿度不超过85%6、膜片寿命：喷吹100万或三年三、工作原理：膜片把电磁脉冲阀分成前、后二个气室，当接通压缩空气通过节流孔进入后天室，此时后气室压力将膜片紧贴阀的输出口，电磁脉冲阀处于“关闭”状态。
脉冲喷吹控制仪电信号消失，电磁脉冲阀衔铁复位，后气室放气孔关闭，后气室压力升高使膜片紧贴阀出口，电磁脉冲阀又处于“关闭”状态。
四、工洲牌DMF-Z电磁隔膜阀外形尺寸：型号接口宽度 A B C D 重量（G）公制连接螺纹DFM-Z-2020mm G3/4″80 88 128 48 20 650 DFM-Z-2525mm G1″96 108 136 60 23 780DFM-Z-40 40mmG21/2″112 131 148 75 32 1120DFM-Z-40S 40mmG21/2″112 131 180 75 32 1135DFM-Z-50S50mm G2″160 180 206 100 43 2320DFM-Z-62S 62mmG21/2″188 204 226 110 49 4110DFM-Z-76S76mm G3″200 220 250 120 66 4350一、技术参数：型号2W160-10 2W160-15 2W200-20 2W250-25 2W350-35 2W400-40 2W500-50 符号使用液体空气、水、油、瓦斯动作方式直动式型式常闭式流量孔径mm 16 20 25 35 40 50 CV值 4.8 7.6 12 24 29 48接管口径3/8″1/2″3/4″1″ 1 1/4″ 1 1/2″2″使用流体粘滞度20CST以下使用压力**kg/cm2 水0.5 空气0~7 油0~7最大耐压力kg/cm2 10工作温度-5~80使用电压范围±10%本体材质黄铜油封材质NBR,EPDM或VITON二、技术参数：型号2L170-10 2L170-15 2L170-20 2L200-25 2L300-35 2L300-40符号使用流体蒸汽、水、空气动作方式引导体（先导式）型式常闭式流量孔径mm 17 25 30 50 CV值 4.8 12 20接管口径3/8″1/2″3/4″1″ 1 1/4″ 1 1/2″2″使用流体粘滞度20CST以下使用压力**kg/cm2 蒸汽、热空气、油0.5~15 蒸汽、热空气、油1~15最大耐压力kg/cm2 20工作温度-5~150℃使用电压范围±10%本体材质黄铜油封材质EPDM 聚四氟乙烯一、概述：工洲牌ZBF22Q-6～250型电磁球阀是二位二通自保持自动阀门，其开(关)阀由内、外部回路共同控制，当开(关)阀信号接通时，线圈励磁，产生旋转力矩，带动球阀阀芯转动，阀芯转到全开(关)位置时，阀内部机构自断电，阀保持开(关)位置。
脉冲除尘器操作说明书
脉冲除尘器操作说明书脉冲除尘器操作说明书篇一:脉冲除尘器使用说明书脉冲袋式除尘器使用说明书一、ML-15脉冲反吹式除尘器是针对水泥搅拌站、钢厂、火力发电厂灰库、沥青搅拌站专门设计的高效净化专用设备，它采用了先进的清灰技术，具有气体处理能力大，净化效果好，结构简单，工作可靠，维修量小等优点。
在结构设计上已考虑到了其布置特点，由于产品密封性好，故可露天布置。
图片已关闭显示，点此查看三、工作原理含尘气体由进风口进入除尘器箱体内，细小尘粒由于滤袋的多种效应作用，被滞阻在滤袋外壁。
净化后的气体通过滤袋上箱体出风口排出。
随着使用时间的增长，滤袋表面吸附的粉尘增多，滤袋的透气性减弱，使除尘器阻力不断增大。
为保证除尘器的阻力控制在限定的范围之内，由脉冲控制仪发出信号，循序打开电磁脉冲阀，使气包内的压缩空气由喷吹管各喷孔喷射到滤袋(称为一次风)，造成滤袋间急剧膨胀，由于反向脉冲气流的冲击作用很快消失，滤筒又急剧收缩，这样使积附在滤袋外壁上的粉尘被清除。
落下的灰尘进入灰库。
由于清灰是轮流向几组滤袋分别进行，并不切断需要处理的含尘空气，所以在清灰过程中，除尘器的处理能力不变。
喷吹系统简况:喷吹系统的组成，脉冲阀A端接压缩空气气包，B端接喷吹管，脉冲阀背压式控制阀、控制动作由控制仪发出指令。
在控制仪无信号输出时，控制阀的活动铁芯封住排气口，脉冲阀处于关闭状态。
当控制仪发出信号时，控制阀将脉冲背压室与大气相通，脉冲阀开启，压缩空气由气包通过脉冲阀经喷吹管小孔喷进滤袋，造成滤袋内瞬时正压，实现清灰。
四、主要配件1.脉冲控制仪脉冲控制仪是电脉冲除尘器的主要控制装置。
它输出的信号控制电磁脉冲阀，喷吹的压缩空气对滤袋循序清灰，使除尘器的阻力保持在设定的范围内，以保证除尘器的处理能力和除尘效率。
(连接方法，请参考脉冲控制仪使用说明书)五、安装过程1、除尘器设备起吊时，应注意避免碰损箱体及配件。
灌顶孔径必须小于除尘器。
并焊接在储灰灌顶。

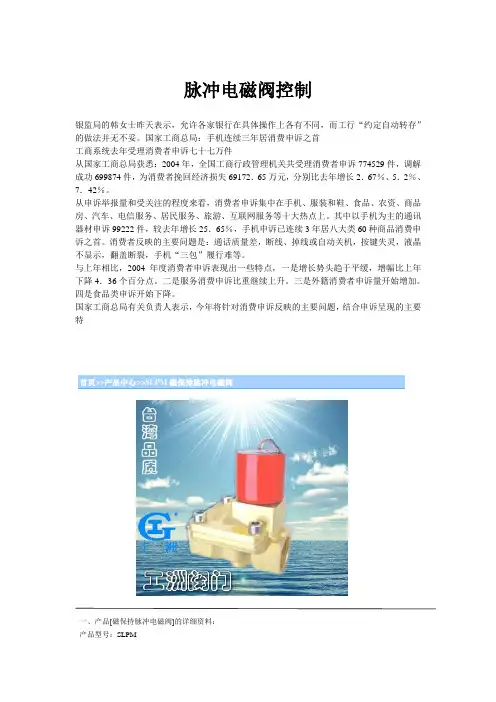

(完整版)脉冲电磁阀控制
型号
接口
宽度
A
B
C
D
重量（G）
公制连接螺纹
DFM-Z-20
20mm
G3/4
80
88
128
48
20
650
DFM-Z-25
25mm
G1
96
108
136
60
23
780
DFM-Z-40
40mm
G21/2
112
131
148
75
32
1120
DFM-Z-40S
40mm
G21/2
112
131
180
尺寸(mm)
L
A
B
H
15
Rc1/2
67
16
32
84
20
Rc3/4
76
22
38
96
25
Rc1
86
225
45
104.2
40
Rc11/2
108
35
63
137
50
Rc2
120
42
76
157
一、产品[直角式脉冲电磁阀]的详细资料：
产品型号：MDFZ
产品名称：直角式脉冲电磁阀
产品特点：性能特点德国技术性能可靠特制线圈寿命超长响应迅速启闭灵活精密压铸外观精美直角式脉冲电磁阀,脉冲电磁阀,直角式电磁阀。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，
相关产品：
高温电磁阀
ZCS水用电磁阀
ZCM煤气电磁阀
潜水阀
ZCS法兰电磁阀
SLPM磁保持脉冲电磁阀
脉冲除尘器说明书
APWM系列脉冲袋式除尘机组MAI CHONG DAI SHI CHU CHEN JI ZHU安装使用维护保养说明书一、概述：APWM型脉冲袋式除尘机组是在我公司生产的MC型喷吹脉冲除尘机组的基础上引进国外先进技术改制而成，它具有操作简单、净化效率高、处理气体能力大、性能稳定、维修工作量小等优点，广泛应用于电力、冶金、化工、机械、建材等行业。
二、技术性能：本除尘机组由进气室、排灰室、过滤室、净气室、风机、及喷吹清灰装置等部分组成。
本除尘机组工作原理为：当含尘气体经过风口进入过滤室自外向内通过滤袋，粉尘被阻留在滤袋的外表面，净气进入袋内和净气室从出风口排入大气。
当滤袋表面的粉尘不断增加，导致设备阻力升到设定值时，微差压控制器有信号输出，控制仪便发出信号使喷吹系统工作。
压缩空气经输出管喷出，以音速由引射器向下喷射，在引射器的上部形成一定的真空，净气室内的部分空气被诱导进来(称为二次气流)，将粘附在滤袋外及纤维间的粉尘吹落下来，使滤袋得到清扫。
清离的粉尘落至排灰口排出，喷吹结束后滤袋又处于过滤状态。
四、除尘机组外形尺寸和基础尺寸：1、APWM-50A型脉冲袋式除尘机组外形图(装配型式一)见附图一。
2、APWM-50A型脉冲袋式除尘机组外形图(装配型式二)见附图二。
五、电控柜外形尺寸及其接线图：1、APWM-50A型脉冲袋式除尘机组电器原理图见附图三。
2、APWM-50A型脉冲袋式除尘机组端子图见附图四。
六、安装与调试1、安装(1)APWM型脉冲袋式除尘机组的安排顺序如下：（1）除尘器基础（2）底部钢结构（3）灰斗（4）箱体（5）输灰系统（7）清灰装置及其气包（8）压差系统（9）油漆（10）滤袋（11）袋笼。
(2)APWM型脉冲袋式除尘机组的安装需符合《袋式除尘器安装技术要求与验收规范》（JB/T8471-96）2、安装注意事项(1)安装前请先仔细阅读本说明书及提供的图纸资料，并按发货（箱、件）清单检查零部件的数量及质量，如有问题应及时处理或与我公司联系。
喷吹系统操作务手册脉冲空气分配器(PAD)
喷吹系统操作服务手册－脉冲空气分配器（PAD）目录装配装配说明02-02电路连接02-02——02-02工作原理脉冲气流配电器的说明02-02电控器的说明00-10——02-02基本电路，A2型引导系统------------------------------------------------- 02-02 压差控制的说明00-10操作方法PLC（S5 100U）的使用说明00-10操作02-02诊断系统02-02发现并修理故障02-02——02-02——02-02维修工作服务计划02-02快速检查02-02气压阀的手动操作02-02脉冲空气分配器的检查02-02冷风扇的检查02-02损耗部件的检查02-02空气分配器和喷口的替换00-10——00-10针形阀的替换02-02润滑02-02调节工作启动前的检查02-02控制空气压力02-02传感器B1的调节02-02传感器B2和B3的调节02-02程序盘的调节00-10放射器定位00-10前进叉的调节02-02——02-02汽缸角度的调节02-02水压推动装置的油面水平的调节02-02 ——02-02十字汽缸的调节02-02气压阀的节流02-02脉冲空气压力开关TM2的设置00-10爪式压力泵减压阀的调节00-10程序版本00-10此页适用于，，版和更新版本针对龙基电力项目，无B7，B8和液压缸。
平顶山市飞翔环保有限公司转化02-02Simatek公司的脉冲喷射除尘器3C系列都配备了一个有效的控制系统，使得机械脉冲空气分配器（PAD）的所有功能都能在管理中。
如果除尘控制柜检测到一个错误，会有相应的闪烁电码提示。
如果闪烁的信号没有被传到控制室，必须在除尘控制柜的前端仪盘读出的电码用绿灯展现出来，并标为“H2 ERROR CODE”（错误代码）。
不管什么时候当有错误出现，绿灯“CHECK”会熄灭。
闪烁的电码包含许多次灯闪，每次闪烁被秒割断。
每个闪码在4次2秒的暂停后终止。
【免费下载】MC脉冲袋式除尘器使用说明书
MC脉冲袋式除尘器使用说明书沧州重诺机械制造有限公司制作人：蔡闯MC脉冲袋式除尘器1、概述：MC脉冲袋式除尘器为侧开门结构，规格有24-120袋。
制作采用分段，工作人员现场组装，运输方便，组装简单能够确保安装质量。
MC脉冲袋式除尘器运行阻力小、除尘效率高、运行稳定、性能可靠、结构紧凑、占地面积小、维修方便、使用简单，可广泛应用于冶金、机械、化工、电力、建材等行业的除尘系统中。
2、工作原理、结构与喷吹系统（1）工作原理：含尘气体由进风口进入灰斗，其中粗颗粒的粉尘因风速降低直接沉降落入灰斗，细小粉尘随气流进入袋室，经过滤袋过滤后形成粉尘层附着在滤袋的外壁，净化后的气体进入净气室，经出风口排出。
随着过滤时间增加而积附在滤袋上的粉尘越来越多，增加滤袋阻力，可使处理风量逐渐减少。
为正常工作，要控制阻力在一定范围内（1200~1500Pa）必须对滤袋进行清灰，清灰时由脉冲控制仪按顺序触发各控制阀开启脉冲阀，气包内的压缩空气瞬时地经脉冲阀由喷吹管的喷吹孔高速喷出，同时诱导周边净气进入滤袋，滤袋瞬间急剧膨胀，使积附在滤袋表面的粉尘层脱落，滤袋恢复过滤能力。
脱落的粉尘落入灰斗，经过设定的时间定时由排灰阀排出。
如此使积附在滤袋上的粉尘周期地脉冲喷吹清灰，使净化气体正常通过，保证除尘系统运行。
（二）结构：MC系列除尘器由上箱体、灰斗，卸灰阀和喷吹清灰系统组成。
上箱体由花板分为袋室与净气室，净气室在上部包括出风口和顶部检修门；喷吹系统的喷吹管安装在净气室；滤袋安装在花板上，内部由滤袋框架支撑；灰斗由灰斗、进风口及检查门组成；喷吹系统包括控制阀、脉冲阀喷吹管、气包与控制仪表。
（三）喷吹系统：喷吹系统是脉冲袋式除尘器的关键部分，直接影响除尘器的运行。
此系统的运行由脉冲控制仪控制，脉冲控制仪无信号输出时，控制阀的排气口关闭，脉冲阀喷吹口处于关闭状态；当控制仪发出信号时，控制阀排气口被打开将脉冲阀背压室的气体泄掉，压力降低，膜片两面产生压差致使膜片产生位移将脉冲阀喷吹口打开，此时压缩空气从气包通过脉冲阀经喷吹管小孔喷吹进入滤袋（为一次风），同时诱导了数倍于一次风的周围空气（称二次风），造成滤袋内瞬间正压，滤袋膨胀抖动，使外壁的粉尘脱落实现清灰。
喷雾机说明书
噴霧機性能簡介噴霧機的用途⑴離型劑的均勻噴塗；⑵模具的快速冷卻；⑶模具表面的清掃；⑷提供穩定而快速的生產效率。
機器電器控制系統:本公司出厂的标准伺服喷雾機横行（X轴）是普通电机控制（注：客户可选购伺服电机控制）；下降（Y轴）是伺服电机控制。
本機使用觸摸式人機界面（HMI，如下圖），進行機器功能與參數的設定，其使用方法詳見附件：《人機界面HMI使用指南》。
電器系統採用PLC控制，將複雜的動作控制簡單化，便於使用和維護。
PLC電源採用AC220V，喷雾机X轴普通电机額定電壓：3Ф AC 220V喷雾机Y轴伺服電機額定電壓：3Ф AC 200V動作電磁閥電源為DC24V該機的電器元件採用具有較高可靠性的進口件，故障率低，使用壽命長。
機器的性能和主要技術參數噴霧機特性（1）直立橫進式噴霧機，X軸和Y軸機械位置以電機控制定位，調整簡便。
（2）直立橫進式噴霧機，X軸有兩個位置定位,並且根據模具的要求可選擇。
（3）直立橫進式噴霧機，有兩種工作方式選擇位置：一、可單獨分別對固定側、活動側進行噴霧和吹氣；二、可同時對固定側、活動側進行噴霧和吹氣。
Y軸上升及下降速度快，噴霧位置定位準確，停止精度高，調整簡便；(4) 直立橫進式噴霧機，有兩種定位選擇功能：一、X軸後定位；二、X軸前定位。
方便上下模具，可增加生產成品速度，機械結構堅固耐用。
（5）所有參數可以通過人機界面（HMI）設定，操作直觀方便。
（6）本裝置可以單動，亦可與壓鑄機、給湯機、取出機連線，成全自動生產。
（7）本裝置單獨霧化器，使固定及活動模霧化效果良好，可調整水量大小，無漏水情形，使用于小成品時，更突顯其霧化效果。
（8）本裝置可單獨對固定側、活動側噴塗脫模劑時間調整。
（9）本裝置有上升及下降吹氣之功能，可使噴完上升同時清掃固定及活動模面，使模面清潔及乾淨。
（10）本裝置可調整每分鐘噴脫模劑之用量。
（11）本裝置採用自動潤滑，可調整潤滑油輸出間隔的模次。
（12）本裝置可採用PLC控制回路，具有故障碼顯示功能。
DMC除尘器说明书
DMC脉冲除尘器说明书江苏东源环保科技有限公司一. 前言在工业生产中，有些生产环节会产生大量的粉尘，如果对这些排出的粉尘不加处理的话，那么不仅要污染环境，影响人民身体健康和工农业生产，而且,这些分布在气体中的固体颗粒本身就是工业生产中的成品或原料，任意让这些固体颗粒散失在大气中本身就是一种浪费。
因此搞好除尘设施，是关系到保护环境，造福人民，优质高产低消耗的重要问题。
袋式收尘器主要是用过滤的方法将含尘气体中的颗粒阻留在纤维织物上,从而使气体得到净化.因过滤织物通常做成袋状,故称袋式收尘器(也称袋式过滤器)。
袋式收尘器适宜于捕集非粘结性、非纤维粉尘。
如粉煤灰、水泥等粉尘，与一般除尘器相比，优点是效率高，除尘效率可稳定在99%以上，能除去1微米左右的颗粒，与高效的电除尘器相比，袋式收尘器结构简单，技术要求不高，投资费用低，操作简单可靠。
因此作为高效类型的收尘器来说，是一种简单可靠价廉的收尘器，尤其是近年来,耐高温的织物相继投入应用，使袋式除尘器也能长期工作在较高的温度下。
袋式收尘器其主要缺点是对气体中湿度比较敏感,对亲水性粉尘和气体湿度过大时易堵塞纤维缝隙，因此使用时受到限止。
同时我们在操作和维护保养时也应注意布袋的防潮。
在袋式收尘器工作中,气流中的颗粒被大量截留在布袋表面, 时间一长,气体在透过布袋的阻力就要变大，因此必须对其进行清灰操作。
依据清灰方式的不同，又分成机械振打式清灰和气流清灰式两种.用气流清灰的除尘器又可分成几种.象回转反吹式,脉冲反吹式等多种，脉冲除尘器就是一种利用气流反吹来清灰的袋式除尘器.二脉冲袋式除尘器各部分简介脉冲袋式除尘器是利用高压空气 (0.5Mpa-0.8Mpa)从袋内向外喷吹的方式进行清灰,可以通过调节脉冲周期和脉冲宽度来改变喷吹操作的持续时间和间隔时间，使滤袋保持良好的过滤状态.所以脉冲袋式除尘器的过滤风速较高,除尘效果也比较稳定.同时由于采用压缩空气反吹来清灰,所以滤袋无机械运动,滤袋使用寿命长。
除尘设备脉冲喷吹系统
脉冲喷吹控制仪脉冲喷吹控制仪是脉冲袋式除尘器喷吹清灰系统的主要控制装置。
它的输出驱动电磁脉冲阀，进而控制压缩空气对滤袋循序喷吹清灰，使除尘器的运行阻力保持在设定的范围内，以保证除尘器的处理能力和收尘效率。
控制仪每次输出一位的驱动电压，一个驱动电压持续时间，称为脉冲宽度。
相邻二个输出驱动电压之间的间隔时间，称为脉冲间隔。
控制仪完成对所有位的电磁阀驱动输出所需要的时间，称为脉冲周期。
两个脉冲周期之间的停顿时间，称为循环间隔。
根据除尘器的清灰要求设定控制仪的循环间隔、脉冲间隔和脉冲宽度参数，保证除尘器运行阻力在设定的范围内电磁脉冲阀电磁脉冲阀的喷吹时间电磁脉冲阀的喷吹时间：喷吹时间是指脉冲阀开始喷吹的时间。
一般认为喷吹时间越长，喷入除尘布袋内的压缩空气量越多，清灰效果越好。
但喷吹时间增加到一定值后，对清灰效果的影响并不明显。
随喷吹时间的增加，除尘器压降很快下降，而喷吹时间达到一定值时，压降下降很少，但压缩空气量却成倍增加。
因此想通过调节喷吹时间来降低脉冲布袋除尘器的压降是有限的。
喷吹时间的设定是指脉冲电磁阀通电的时间，而不是脉冲阀膜片动作的时间。
例如：设定脉冲阀的通电时间为50ms，脉冲阀膜片动作的时间要超过100ms。
脉冲阀的喷吹时间内对清灰效果产生功效的关键是气流的峰值高低，而不是通过气流延续时间的长短。
由此可知，高质量的电磁脉冲阀将对清灰效果产生极其重要的影响。
电磁脉冲阀的喷吹周期电磁脉冲阀的喷吹周期：电磁脉冲阀的喷吹周期的长短直接影响到除尘器的压力降。
对采用定时控制的脉冲袋式除尘器，喷吹周期设定后，定期喷吹（即开启脉冲控制仪）。
通过调整脉冲周期，可使除尘器在压降基本保持稳定的状态下运行。
在不影响除尘器正常运行的条件下，应尽量延长喷吹周期。
这样不但可以减少压缩空气耗量，还可以延长脉冲阀膜片及除尘布袋使用寿命。
喷吹周期还影响耗电量，喷吹周期短，压缩空气耗量多，耗电量也多，延长喷吹周期，喷吹系统耗电量虽然少了，但是由于除尘器压力降增加，也会增加过滤系统的耗电量。
DMK型直流脉冲喷吹控制仪使用说明书
DMK型直流脉冲喷吹控制仪使用说明书脉冲喷出控制仪是脉冲袋式除尘器喷吹系统的主要控制装置。
它的输出信号控制电磁脉冲阀，喷吹压缩空气对滤袋循序青灰，使除尘器的阻力保持在设定的范围内，以保证除尘器的处理能力和收尘效果。
同时设有压差控制仪输入接点，接上压差控制仪后，可以设定压差清灰。
该控制仪可做脉冲信号发生器使用，在电气，气动回路中做定时控制。
如：控制电磁阀，继电器等的输出。
一.DMK-J1S-10/20/30型脉冲喷吹控制仪主要技术指标1，额定输入电压：AC220V(1+10%)50HZ2，额定输出电压：DC24V3，额定输出电流：1A4，耗电：≤8W(脉宽和间隔在额定范围内）5，输出脉冲间隔调节范围：1~999Sec6，输出脉冲宽度调节范围:30~900ms7,具有压差控制性能，输出位数1—10/20/30点可调。
8，使用环境：空气的相对湿度不超过85%，无严重的腐蚀气体和导电尘埃，无剧烈震动或冲击。
9重量：2..5kg10体积：L×W×H:DMK-J1S-10/20X:250×185×100mm，DMK-J1S-30X:280×250×95mm，二.型号说明D——123456788输出位数可选7输出位数6时间控制5设计序列4产地标志3控制2脉冲喷吹1电三.工作原理1控制仪输出是一个电信号持续时间，称为脉冲宽度。
控制仪输出两个电信号之间的时间间隔，称为脉冲间隔。
控制仪输出电信号完成一个循环所需要的时间，称为脉冲周期。
2本控制仪由专用芯片控制电子开关，开关时间和输出位数可根据需要用按键分别设定，从而完成控制电磁脉冲阀的开启和关闭，同时发光二极管依次显示电磁阀工作顺序。
脉冲间隔，脉冲宽度和输出位数分别用数码管显示，便于观察和设定。
四.使用方法<一>安装1，拧下上盖的四个固定螺钉，取下上盖，拧上电缆接头。
2将电源线盒输出输入线穿过电缆密封接头接于控制仪的相应端子，选用电线时应注意芯线的直径应满足输入输出功率的要求。
旋转喷雾器规格说明书
旋转喷雾器功能说明书概述1 设备................................................................ 错误!未定义书签。
1.1 主要设备........................................................... 错误!未定义书签。
1.2 控制和开关阀....................................................... 错误!未定义书签。
1.3 开关和手动按钮..................................................... 错误!未定义书签。
1.4 检测装置........................................................... 错误!未定义书签。
2 控制................................................................ 错误!未定义书签。
2.1 手动控制........................................................... 错误!未定义书签。
2.2 自动控制........................................................... 错误!未定义书签。
3 信号交换93.1 数字输入 (9)3.2 数字输出 (9)3.3 交换 (9)4 自动条件和互锁 (12)4.1 电机 (12)4.2 阀门 (13)5 装置 (14)5.1 报警等级 (14)5.2 额定设定值 (14)5.3 设备参数........................................................... 错误!未定义书签。
一种新型的脉冲喷吹控制仪
作者简介 ： 鲁凌（ ９ ７）女 ， １ ７ ．， 毕业于东北火学丁业 自动化专业 ， 现从事 产
品 设计 及 丁 艺 工作 。
维普资讯
浪 压 气 动 与 密 封 ／０ ６年 第 ６期 ２０
遍。 手动控制 ： 在控制仪操作面板上可手动控制依次使 出也有保护二极管 ， 因此输 出脉冲非常稳定 。 各室 自动清灰一遍 ， 也可对每个室单独清灰。 （） ５ 脉冲参数调节范 围宽 该 脉冲仪输 出脉 冲宽 该脉冲仪是在单片机控制下工作 的。它设有人机 度调节范围为 ３ ￣９９ｌ 输 出脉冲间隔调节范围为 ０ ９ ｌ ｑ ｓ； 接 口， 操作人员可 以通过按键来输入信息 ， 这些信息经 １ ９ｓ 输 出脉冲周期间隔调节范 围为 １ ９ ９ｓ ～９ ； － ９ 。其 单片机处理后 又通过输 出端 子对外部设备 进行 控制。 中输出脉 冲周期间隔可调是 国内其他型号脉 冲仪所不 从而完成控制脉冲阀的开启和关闭。同时发光二极管 具备的。 依次显示脉冲阀工作顺序。脉冲间隔、 冲宽度 、 脉 脉冲 （ ） 出电压可任选 该脉冲仪输 出电压可任选 ， ６输 周期间隔和输 出位数可 由机 内按键或遥控器来设 置 ， 既有 Ａ ２ ０ 又有 ［ ￣４ Ｃ ２ Ｖ， Ｃ Ｖ。 并通过数码管显示 ， 于观察。单片机通过定时器 、 便 计 ４ 结束语 数器来对发出的脉冲进行控制 ， 通过键盘 扫描程序来 脉冲袋式除尘系统的可靠性及 自动化程度直接影 扫描按键情况 ， 通过有选择性循环显示来对数码管进 响到除尘系统清灰效果和操作工人 的劳动强度。如采 行控制。其主程序框图如图 ２ 所示。 用常规的仪表及继 电器作为除尘 系统 的控制部 分 ， 不
引 言
近年来 ， 随着国家对环境保护 的要求越来越高， 空 气污染 治理 日益 成 为 我 国 污 染 防 治 的一 个 重要 领 域 。 脉冲袋式除尘系统广泛应用于建材 、 水泥 、 冶金 、 铸造、 化工 、 机械 、 矿山、 有色冶金 和烟草等各行业 ， 在非腐蚀 性、 非粘性 、 非纤维性粉尘的含尘气体的除尘净化或有 用物料的回收方面发挥着非常重要的作用。脉冲袋式 除尘系统的可靠性及 自动化程度直接影响到除尘系统 的清 灰效果 和操 作 工 人 的 劳 动 强 度 ， 为 除尘 系 统 控 作 制部分之一 的脉 冲喷吹控制仪 ， 其性能 的优劣和使用 的方便性 、 可靠性显得尤为重要 。为此 ， 本文介绍一种 我所研制的新型的脉冲喷吹控制仪——Ｄ —型脉冲 ＭＫ Ｊ
燃气脉冲吹灰器使用说明书
燃气脉冲吹灰器使用维护说明书北京德海通科技有限公司公司地址：北京市海淀区杏石口路西杉创意园五区电话：010-********传真：010-********邮编：100195目录1.前言 (2)2.燃气脉冲吹灰器的技术原理 (2)3.燃气脉冲吹灰器系统构成 (2)4.燃气脉冲吹灰器的运行 (5)5.燃气脉冲吹灰器控制系统使用说明 (6)6.燃气脉冲吹灰器的维护和检修 (12)1、前言本产品说明书是为使用配置有阿基米德螺线加速装置的燃气脉冲吹灰器用户提供的。
其内容主要介绍了燃气脉冲吹灰技术原理，用途，吹灰系统构成，吹灰系统中的设备名称和功能，吹灰系统的操作，维护和故障处理等。
燃气脉冲吹灰器是应用于有色冶炼、钢铁、水泥等余热锅炉积灰清除的产品,其突出特点为采用干式吹灰方式，吹灰效果好，自动化程度高，能耗低，维护简便等。
我公司研制开发了用于余热锅炉吹灰的配置阿基米德螺线加速装置的燃气脉冲吹灰器，在同等能耗情况下其吹灰效果是普通脉冲吹灰器的4倍左右。
该产品2008年由中国国家科技部立项，并获得中国国家科技部创新基金支持，2012年通过中国国家科技部验收2、燃气脉冲吹灰器的技术原理燃气脉冲吹灰器是乙炔气和空气通过乙炔流量计和空气流量计对流量进行监测，一定比例的乙炔气和空气在点火柜内混合，混合气体流入脉冲发生器，点火器将脉冲发生器内的混合气体引燃，爆炸后产生脉冲波，脉冲波经阿基米德螺线加速后，其强度会进一步增强，最后增强后的脉冲波从发射口冲出，反复作用于锅炉受热面上的积灰处，从而将受热面上的积灰吹除。
3、燃气脉冲吹灰器系统构成由六个部分组成，它们分别是：燃气供给系统、空气供给系统、流量监测系统、混合点火系统、燃气脉冲发生和作用系统和控制系统。
3.1、燃气供给系统它由燃气供给站（乙炔气瓶）、汇流排、乙炔减压器、机械阻火器等组成。
在整个系统中完成燃气的供给工作，在这个系统中拥有两级机械阻火保护以确保该系统的安全性能。
脉冲袋式除尘器SXC控制仪说明书
一、概述脉冲控制仪是脉冲袋式除尘器进行脉冲喷吹清灰的电子控制器。
脉冲控制仪质量的高低反映了袋式除尘器的装备水平。
脉冲控制仪每次输出一位的驱动电压，一个驱动电压持续时间，称为脉冲宽度（脉宽）；相邻两个输出驱动电压之间的间隔时间，称为脉冲间隔（间隔）；控制仪完成对所有位的电磁阀驱动输出所需要的时间，称为脉冲周期；两个脉冲周期之间的停顿时间，称为循环间隔。
我公司依靠先进的生产技术、以顾客为中心的理念，不断地研究开发，推出了AL-8、SXC-8A和SXC-8B2等型号的脉冲控制仪。
产品具有：强抗干扰、经久耐用、智能化三大特点，在国内同类产品中处于领先水平。
二、SXC-8型号含义例：SXC-8A1-64-AB 挂式透明PC壳，在线脉冲清灰，可以控制64只脉冲阀，输出电压DC24V，采用开关净化DC电源；SXC-8B2-1610-BB 铝合金台式（可上机架），离线脉冲清灰，可以控制16单元，每单元控制1只提升阀和10只脉冲阀，输出电压AC220V，采用开关净化DC电源。
附注：需差压变送器（0~10kpa）、温度变送器或铂热电阻(0~300℃)、用户订货时注明另订。
三、SXC-8A型在线（定差压）脉冲电脑控制仪控制仪具备如下功能：1、其中央控制单元采用microchip公司生产的最新PIC单片机，充分发挥了它的物美价廉的软硬件资源，增大了控制功能。
2、主电路与输出之间用光电耦合器隔离，输出选用大功率输出管（10A）或双向可控硅，来确保工作的可靠性。
3、SXC-8A1-（1-80）型采用挂式透明PC壳， SXC-A2Y-（9-40）型采用铝合金台式，外型美观，防尘性能也好，安装方便。
4、面板上设有数字显示，能依次显示电磁脉冲阀工作顺序，可根据清灰要求，调整脉冲宽度、脉冲间隔和循环间隔，控制电磁阀的开启和关闭，对除尘器实行定时清灰。
同时设有压差控制仪输入接点，接上压差控制仪和压差控制变送器后，可以定压差清灰。
5、为方便用户的接线和安全，SXC-8A1-（1-20）AA型直接把线引在防水接头外，而SXC-8A1-（1-20）BA和SXC-8A1-（21-40）AA型，输出增加一端子接线盒。
DMC系列袋式除尘器操作使用说明书
DMC系列袋式除尘器操作使用说明书一．工作原理含尘气体由进气口进入灰斗没有灰斗的将直接进入袋式,然后经由灰斗进入装有滤袋的过滤室;粉尘附在滤袋的外表面,净化后的气体油滤袋进入上部箱体,再经排风管道,有风机排到大气当中去;随着滤袋上灰尘的增厚,除尘器的阻力不断上升,当上升到一定程度时,为了保证除尘器继续工作,需要进行清灰;除尘器的滤袋按直线排列,每排滤袋配置一个脉冲阀来控制压缩空气脉冲清灰,脉冲阀的动作是由程序控制器控制的;清灰时,清灰控制器发出指令,使脉冲阀在动作瞬间释放出压力为—的压缩空气;压缩空气通过喷吹管上正对滤袋的小孔以高速冲入滤袋,在其冲入滤袋内部的同时,又诱生一股数倍于压缩空气的二次气流,于是产生一种瞬时冲击波并沿整个过滤的长度方向向下传播;利用这一机理,使聚集在滤袋外面的粉尘从滤袋上剥落;脉冲的宽度和间隔可以调整,以适合各种不同粉尘的各种特性; 二．基本的结构形式DMC系列喷冲脉冲单机袋式除尘器主要由上下箱体、袋室、检修门、风机、气包、喷吹系统、灰斗支腿等部分组成;结构特点：可多侧开门,检修更换滤袋方便,不受空间位置限制;滤袋材质为涤纶针刺毡;如遇高温时,滤袋材质为玻纤针刺毡或其他适合的材质;对有特殊要求的场合,也可采用复合滤料;三．喷吹系统组成及工作原理喷吹系统由脉冲控制仪、电磁脉冲阀、喷吹管、气包等组成;电磁脉冲阀的输入端与气包金属管连接,其输出管与喷吹管相接;当脉冲控制仪发出信号时,对应的电磁脉冲阀开启,压缩空气有输出口喷入喷吹管;脉冲控制仪动作信号消失,电磁脉冲阀关闭;电磁脉冲阀由开启到关闭形成一次气流,造成滤袋内瞬时正压冲击,实现清灰;脉冲袋式除尘器清灰使用的压缩空气必须经过严格的除油除水净化处理;否则,不仅影响电磁阀正常工作,而且使油、水与粉尘粘结在滤袋上,缩短滤袋寿命,影响除尘效率;因此,要求在压缩空气入口处设置油水净化设备;脉冲袋式除尘器的供气管网中尽量不要接入其它大用量用气点,以保证气压气量的稳定;如确需接入,应仔细核算供气量是否足够;清灰用压缩空气耗气量可按下式计算：Q＝na·g/Tm3/min式中：Q—每台脉冲袋式除尘器耗气量m3/minn—电磁阀脉冲阀数量个T—清灰喷吹周期ming—每个电磁脉冲阀喷吹时耗气量m3a—附加系数包括管漏气四．规格性能以及选用1．型号规格的表示方法D MC 24 AB安装形式滤袋数量24条脉冲除尘器单机每种规格分为不同的安装形式：不带灰斗型B型和带灰斗型A型,灰斗的支腿高度可依据工艺或用户需要调整;风机可0°、90°、180°、225°,根据需要选择;2．滤料和过滤风速本除尘器采用广泛使用的涤纶针刺毡滤袋,适用温度在120℃以下;过滤风速是指气体通过滤袋的速度,可按下列公式计算：V＝L/F60式中：V—过滤风速m/minL—处理气体量m3/hF—滤袋有效面积㎡过滤风速是评价除尘性能的重要指标,它与含尘浓度、粉尘的性质、滤料及清灰方式喷吹压力有关;3．其它部件：①文氏管：是清灰系统诱导二次风、加强压力波的主要部件,采用铝合金铸成或钢板一次冲压成型,具有一定的机械强度,如有防腐要求则采取相应的措施;②框架龙骨：能支撑滤袋在负压状态下仍保持有效的过滤面积;有笼型及弹簧两种,笼形骨架比较挺拔,上抽方便;弹簧框架表面光洁、重量轻,相对笼性框架而言不需要那么大的空间;两种框架各有特点,按使用情况选用; 五．安装1．对于不带灰斗型B型DMC系列喷吹脉冲单机袋式除尘器,在本厂组装好后,发运至现场,对于带灰斗型A型,灰斗和支腿现场安装,其中灰斗上的进风管可根据现场实际情况按要求在灰斗上开孔按装;2．不带灰斗型B型的DMC系列喷吹脉冲单机袋式除尘器安装时,为了安装和维修方便,必须在箱体下部除尘器的安装底座上加设格栅网可用扁钢组成,网格100×100;3．安装前应对除尘器各部件进行全面检查,检查零部件是否完好无损,如发现缺少、损坏或变形,要修整补齐方可安装 ;4．除尘器的安装基础应在同一水平线上,如不平可用薄钢板校平,以防除尘器变形;5．整个除尘器组应经全面检查确无问题,并经过时运行后,方可投入系统使用;6．除尘器投入系统使用时,应根据实际工况,确实清灰脉冲宽度、间隔和周期,并检查除尘器阻力损失和排灰情况,测定除尘器效率;7．除尘器管道及附属设备,应认真涂刷油漆,做好防腐处理;六．检修与维护1．除尘器投入运行后,应有专人管理维修,熟悉除尘器的工作原理及技术性能,掌握调整及维修方法,建立运行记录;2．对清灰程序控制器和风机要经常检查,以保证其正常运行,对于压缩空气不管是单独供气还是集中供气,必须保证—的压力,否则影响清灰效果; 3．如果发现排风管冒烟,必须马上停机,打开检查门检查滤袋是否有破损现象,滤袋袖口是否没有卡紧,以防漏风,影响除尘器使用;4．压缩空气的油水分离器、过滤器和气包应每班排污一至二次;5．压缩控制仪和电磁脉冲阀应有专人巡视,每班不少于两次,检查其喷吹是否正常,如有故障应立即排出;6．各类橡胶密封件应定期更换;7．每隔6个月应检查滤袋完好状况;8．运转部位定期进行检查与更换润滑油;2010/9/3。
脉冲控制仪使用说明
广泛应用于窑炉，水泥立窑、矿山等行业的除尘清灰系统中。
4、控制仪参数
根据除尘器清灰要求设定脉冲控制仪的脉冲宽度、脉冲间隔、周期间隔、输出路数的参数值使除尘器运行阻力保持在设定范围之内。主要参数如下：
脉冲宽度：控制仪每次输出一路驱动电压，驱动电压持续的时间；
接线图：
六、使用说明
1、运行控制（仅支持QYM-ZC-10D、QYM-LC-10D）：
2、当线路板上“信号选择”插块连接时，外部运行信号输入无效;
3、当线路板上“信号选择”插块断开时，外部运行信号输入有效。接上电源后，外接的触点没有闭合，控制仪则停止运行，等待外部触点闭合；外部触点闭合后，控制仪开始运行，从第一路开始输出驱动脉冲阀，经脉冲宽度延时，停止输出，再经脉冲间隔延时后，继续输出下一路，至最后一路后，再经周期间隔延时后开始从第一路进行下一个循环周期；
4、数码显示:控制仪运行时，显示的是脉冲宽度、脉冲间隔或周期间隔的剩余时间；停止运行时，显示“----”；参数设置时，显示当前参数的设置值。
5、最大输出路数：控制仪最大路数设置通过设置“输出路数”参数设定。
6、参数设置：按动“功能”按键，使需要设定的参数项的指示灯亮起，转动“设置”旋钮调整该项参数值；参数设置完成后，按动“功能”按键将参数项指示灯移至“运行”指示处，参数自动保存，控制仪开始按照设定的参数值自动控制运行。
3、特点及应用
脉冲控制仪采用工业级芯片作为控制核心；
在印刷线路板上有明显的设置标志，可方便的进行控制仪的清灰参数设置；
控制仪输出侧设有各个输出点的工作指示，可快速判断输出点的状态；
各输出端输出控制电磁脉冲阀的开启，喷吹压缩空气清灰，同时有发光二极管显示喷吹顺序。除尘器清灰时，一边过滤一边喷吹清灰，脉冲控制仪按设定的脉冲宽度和脉冲间隔输出电信号控制脉冲阀逐个喷吹清灰。
脉冲控制仪使用说明书 含接线图
BCKZ 型脉冲控制仪使用说明
1.概述
脉 冲 喷 吹 控 制 仪 是 脉 冲 袋 式 除 尘 器 清 灰 系 统 的 主 要 装 置 ，它 的 输
出 信 号 控 制 电 磁 脉 冲 阀 ，利 用 压 缩 空 气 对 滤 袋 进 行 循 环 清 灰 ，使 除 尘
器的阻力保持在设定范围内，保证除尘器的除尘效率。
脉 冲 喷 吹 控 制 仪 输 出 一 个 持 续 电 信 号 的 时 间 ，为 脉 冲 宽 度 。输 出
两个信号之间的时间，称为脉冲间隔。
厂址：大连市金州区向应镇
邮编：116111
电话：0411-87299948
传真：0411-87299947
PDF 文件使用 "pdfFactory Pro" 试用版本创建
བྷ 䘎 Ⲯ ᐍ
Ც㜭㜹ߢ᧗ࡦԚ ⧟ ؍ 䇮 ༷ ল
བྷ䘎Ⲯᐍ⧟؍䇮༷ল
⭥
⭥
⭥
⻱
⻱
⻱
䰰
䰰
䰰
ࡦമ
16
5
1
䇮䇑
㜹ߢ᧗ࡦԚ
кᵪ
᧕㓯皮മ
2.2 额定输出电压： D
2.4 整机功耗：20 瓦
2.5 输出脉冲间隔调节 范围：1～99 秒
2.6 输出脉冲宽度调节 范围：0.1～0.15 秒
2.7 使用环境：-20℃～80℃
2.8 重量：1.5 ㎏
2.9 外 形 尺 寸 ： 250×186×100
大连百川环保设备厂
AC220V MC—40脉冲喷吹控制仪说明书
AC220V MC—40脉冲喷吹控制仪说明书一、概述MC型脉冲喷吹控制仪采用世界领先的MOTO微控技术研制而成，专门为各种脉冲喷吹除尘器的控制而设计，功能全面取代PLC，比PLC功能更能强，增加4种用户可调时间参数，覆盖脉冲袋除尘器的所有工作参数，控制方式自动循环，可输出无限路控制信号，控制除尘器无限个脉冲阀。
输出的脉冲阀喷吹时间和间隔时间连续可调。
用户可根据所需输出路数定做。
输出可任意组合控制，本脉冲清灰控制仪专用于脉冲袋式除尘器，它集脉冲阀定时喷吹达到自动清灰的目的，LED 显示各路状态，控制输出时间连续可调，循环时间比其它同类产品可调时间更长，具有线路清晰、外围元件少、操作简单、长期工作稳定的特点。
二、工作原理本脉冲控制仪采用美国MOTO单片计算机为主控CPU芯片，外围输出电路采用移植PLC内部电路设计，具有PLC的稳定性，又有单片机的灵活可调性能，定时产生时间周期信号，触发高速大功率继电器输出电磁阀所需电流，带动脉冲阀工作。
三、时间调整控制仪上电后默认脉冲阀喷吹时间是0.2秒，每个阀间隔时间是30秒，大间隔时间是0分，如需调整时间，上电后10秒内调整，第一数码管显示0为脉冲阀个数，按“ZJ”键增加脉冲阀个数，单位是1个(1—40脉冲阀循环可调)，设置好后再按一下“GN”键，第一数码管显示1为为喷大间隔时间，按“ZJ ”键增加时间，单位是一分钟（1分—10分钟循环可调）,完成后再按一下“GN”键，第一数码管显示为2为当前脉冲阀间隔时间，按“ZJ”键增加时间，单位是1秒(1秒—99秒循环可调)。
完成后再按一下“GN|”键，第一数码管3为当前脉冲阀，按“ZJ”键增加时间，单位是0.1秒（0.1秒—5秒循环可调）。
时间设置好后停10秒自动运行。
运行中第一数码管显示“1”为第一个脉冲阀喷吹，显示“2”为第二个脉冲阀喷吹，四、控制方式自动控制；程序则从头到尾按照设定时间来回循环。
五、使用与维护本控制仪属于精密仪器，请放在干净、无振动、无高温、无潮湿的环境下使用，以保证长期工作稳定。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
AC220V MC—40脉冲喷吹控制仪说明书
一、概述
MC型脉冲喷吹控制仪采用世界领先的MOTO微控技术研制而成，专门为各种脉冲喷吹除尘器的控制而设计，功能全面取代PLC，比PLC功能更能强，增加4种用户可调时间参数，覆盖脉冲袋除尘器的所有工作参数，控制方式自动循环，可输出无限路控制信号，控制除尘器无限个脉冲阀。
输出的脉冲阀喷吹时间和间隔时间连续可调。
用户可根据所需输出路数定做。
输出可任意组合控制，本脉冲清灰控制仪专用于脉冲袋式除尘器，它集脉冲阀定时喷吹达到自动清灰的目的，LED 显示各路状态，控制输出时间连续可调，循环时间比其它同类产品可调时间更长，具有线路清晰、外围元件少、操作简单、长期工作稳定的特点。
二、工作原理
本脉冲控制仪采用美国MOTO单片计算机为主控CPU芯片，外围输出电路采用移植PLC内部电路设计，具有PLC的稳定性，又有单片机的灵活可调性能，定时产生时间周期信号，触发高速大功率继电器输出电磁阀所需电流，带动脉冲阀工作。
三、时间调整
控制仪上电后默认脉冲阀喷吹时间是0.2秒，每个阀间隔时间是30秒，大间隔时间是0分，如需调整时间，上电后10秒内调整，第一数码管显示0为脉冲阀个数，按“ZJ”键增加脉冲阀个数，单位是1个(1—40脉冲阀循环可调)，设置好后再按一下“GN”键，第一数码管显示1为为喷大间隔时间，按“ZJ ”键增加时间，单位是一分钟（1分—10分钟循环可调）,完成后再按一下“GN”键，第一数码管显示为2为当前脉冲阀间隔时间，按“ZJ”键增加时间，单位是1秒(1秒—99秒循环可调)。
完成后再按一下“GN|”键，第一数码管3为当前脉冲阀，按“ZJ”键增加时间，单位是0.1秒（0.1秒—5秒循环可调）。
时间设置好后停10秒自动运行。
运行中第一数码管显示“1”为第一个脉冲阀喷吹，显示“2”为第二个脉冲阀喷吹，
四、控制方式
自动控制；程序则从头到尾按照设定时间来回循环。
五、使用与维护
本控制仪属于精密仪器，请放在干净、无振动、无高温、无潮湿的环境下使用，以保证长期工作稳定。
五、使用与维护
本控制仪属于精密仪器，请放在干净、无振动、无高温、无潮湿的环境下使用，以保证长期的工作稳定。
六、安装及注意事项；
先决条件；在安装或拆卸任何电器设备前，请先核实和该电气设备有关联的电源装置已经关闭。
否则可能会损。
坏设备以及人身伤害事故。
墙壁安装；按照控制箱的固定孔位置在墙壁上打膨胀螺栓牢固固定，固定位置的墙壁不可有振动，否则会引起控制箱跌落或内部元件松动造成故障无法使用。
布线指南；请尽量使用铜线作为导线，控制箱输出端子可以接受0.5mm—2mm 型号的线路。
所有的控制箱到负载的线路要有防护措施，避免因碰撞、摩擦、下雨或其它因素造成线路损坏导致控制箱永久性损坏故障或人身伤害事故。
六、技术指标
◆输入电源；220v.AC±15% 50HZ
◆输出；AC220V/DC24V(可选)
保险；2A
0 表示脉冲阀个数
1 表示脉冲阀大间隔时间；0~10分钟可调
2表示脉冲阀间隔时间； 1~99秒可调
3表示脉冲阀喷吹时间； 0.1~5秒可调
使用环境；环境温度—25~60℃
相对湿度≤95％RH
无严重的腐气体和导电尘埃
无剧烈振动或冲击
安装方式；挂壁式安装
附图接线图
如果脉冲仪不工作更换保险即可
如脉冲控制仪保险管频繁烧坏，要停机检查脉冲阀线圈是否损坏短路。
