电缆的选型与配线
电缆的选型与配线选择电线平方数和电流一般铜线安全电流最大为：2.5 平方毫米铜电源线的安全载流量－－28A。
4 平方毫米铜电源线的安全载流量－－35A 。
6 平方毫米铜电源线的安全载流量－－48A 。
10 平方毫米铜电源线的安全载流量－－65A。
16 平方毫米铜电源线的安全载流量－－91A 。
25 平方毫米铜电源线的安全载流量－－120A。
如果是铝线截面积要取铜线的 1.5-2 倍。
如果铜线电流小于 28A，按每平方毫米 10A 来取肯定安全。
如果铜线电流大于 120A，按每平方毫米 5A 来取。
导线的截面积所能正常通过的电流可根据其所需要导通的电流总数进行选择，一般可按照如下顺口溜进行确定：十下五,百上二, 二五三五四三倍,七零九五两倍半,铜线升级算.就是 10 平方以下的铝线,平方毫米数乘以 5 就可以了,要是铜线呢,就升一个档, 比如 2.5 平方的铜线,就按铝线 4 平方计算.一百以上的都是截面积乘以 2, 二十五平方以下的乘以 4, 三十五平方以上的乘以 3, 70 和 95 平方都乘以 2.5,这么几句口诀应该很好记吧,说明:只能作为估算,不是很准确。
另外如果按室内记住电线6 平方毫米以下的铜线，每平方电流不超过 10A 就是安全的，从这个角度讲，你可以选择 1.5 平方的铜线或2.5 平方的铝线。
10 米内，导线电流密度6A/平方毫米比较合适，10-50 米，3A/平方毫米,50-200 米，2A/平方毫米，500 米以上要小于 1A/平方毫米。
从这个角度，如果不是很远的情况下，你可以选择 4 平方铜线或者 6 平方铝线。
如果真是距离 150 米供电（不说是不是高楼），一定采用 4 平方的铜线。
导线的阻抗与其长度成正比，与其线径成反比。
请在使用电源时，特别注意输入与输出导线的线材与线径问题。
以防止电流过大使导线过热而造成事故。
导线线径一般按如下公式计算：铜线： S= IL / 54.4*U`铝线： S= IL / 34*U`式中：I——导线中通过的最大电流（A）L——导线的长度（M）U`——充许的电压降（V）S——导线的截面积（MM2）说明：1、U`电压降可由整个系统中所用的设备范围内，分给系统供电用的电源电压额定值综合起来考虑选用。
关于电线电缆选型的PPT
电缆相芯截面
S≤16
S
16<S≤35
16
S>35
S/2
4 电缆附件的选择与配置
4.1 一般规定 4.1.5.3电缆线路中需分支接出时，应采用T型或Y型分支接头。 4.1.5.4三芯与单芯电缆相连时，应采用转换接头。 4.1.5.5油浸纸绝缘与挤塑绝缘电缆相连时，应采用过渡接头。 4.1.5.6除上述情况外的电缆连接，应采用直通接头。 4.1.6 电缆接头的构造类型选择，庆按连接电缆的绝缘类型、安置环境、作业条件，满足工程所需可靠性和经济合理，并应符合下列规定： （1） 水下电缆的接头，应能维持钢铠层纵向有连续且有足够的机械强度，宜用软性连接。 （2） 需限制温升的大电流接头，宜选用低热阴材料等改善热性能的构造形式。 4.1.7 电缆接头的绝缘特性应符合下列规定： （1） 接头的额定电压及其绝缘水平，不得低于所连接电缆额定电压及其要求的绝缘水平。 （2） 绝缘接头的绝缘环两 侧耐受电压，不得低于所连电缆护层的绝缘水平的2倍。 4.1.9 交流单相电力电缆的金属护层，必须直接接地，且在金属护层上任一点非接地处的正常感应电压，应符合下列规定： （1） 未采用不能任意接触金属护层的安全措施时，不得50V. （2） 除（1）项情况外，不得大于100V。
5 电缆的敷设
5.1.1电缆的路径选择，应符合下列规定： （1） 避免电缆遭受机械性外力、过热、腐蚀等危害。 （2） 满足安全要求条件下使电缆较短。 （3） 便于敷设、维护。 （4） 避开将要挖掘施工的地方。 （5） 充油电缆线路通过起伏地形时，使供油装置较合理配置。 5.1.3电缆敷设在同一通道中位于同侧的多层支架上配置，应符合下列规定： （1） 应按电压等级由高到低的电力电缆、强电至弱电的信号电缆、顺序排列。当水平通道中含有35KV以上高压电缆，或为满足引入柜盘的电缆符合允许弯曲半径要求时，宜”由下至上”的顺序排列。在同一工程中或电缆通道延伸于不同情况，均应按相同的上下排列顺序原则来配置。 （2） 支架层数受通道空间限制时，35kv及以下的相邻电压级电力电缆，可排列于同一层支架，1KV及以下电力电缆也可与强电控制和信号电缆配置在一层支架。 （3） 同一重要回路的工作与备用电缆需耐火分隔时，宜适当配置在不同层次的支架上。
1电线电缆选择步骤
常用配电线缆的选择电线电缆的选择不仅关系到电网的安全、可靠的运行，更关系到工程质量及造价。
因此，在建筑电气设计中，线缆的选择很重要。
其标注格式为：常用配电线缆的选择步骤如下：第一步：电线电缆型号的选择根据工程特点选择线缆的类别、导体材料、绝缘材料、护套及铠装材料及方式，具体原则如下：1、根据线缆用途，有裸导线、电力电缆、通信电缆、电气装备用电线电缆，按照配电环境、负荷特点选择不同类别的线缆。
YJV电力电缆用于户外电路或大干线，BV一般用途单芯硬导体无护套电线，用于室内配线及设备内部接线。
2、在考虑经济、适用、合理和安全的前提下，尽量选用铜芯导线。
3、需要确保长期运行中连接可靠的回路，如重要电源、重要的操作回路及电机的励磁回路等、移动设备及振动场所的线路、对铝有腐蚀的环境、高温、潮湿、爆炸及火灾危险环境、应急系统及消防设施的线路、公共建筑与居住建筑等必须采用铜芯导线。
4、架空输电线路宜采用铝芯导线。
5、濒临海边以及有严重烟、雾地区的架空线，可采用防腐型的钢芯铝制绞线。
6、室内架空一般用橡皮绝缘。
7、有耐火要求，适用于照明、电梯、消防、报警系统、应急供电回路等地铁、电站等与防火安全及消防救火有关的场所用低烟低卤的耐火阻燃聚乙烯绝缘线路（Y绝缘）8、敷设在室内、隧道内及管道中，不承受机械外力作用，可用聚氯乙烯护套；敷设在地下，承受机械外力，但不能承受大的机械压力，用聚氯乙烯内钢带铠装；能承受机械外力、相当的机械压力（矿井），用聚氯乙烯护套裸细钢丝铠装。
第二步：导体根数的选择：1、 1KV以下三相TN-C系统，选用4根导线分别为，TN-S选用5根导线，分别为,TT系统选4根导线，分别为2、 1KV以下三相TN-C系统，选用2根导线分别为，TN-S选用3根导线分别为。
第三步：导体截面积的选择：1、据查看供电距离、导线敷设方式、敷设温度。
2、确定导体截面积选择方式：a) 若供电距离，先按发热条件选择导体截面积，再按电压损失条件和机械强度校验导体截面积；b) 若供电距离，先按电压损失条件选择导体截面积，再按发热条件和机械强度校验导体截面积；3、按发热条件选择或校验导线截面：首先计算线路的计算电流；然后查导线在一定敷设方式、敷设温度时的允许载流量（）表，要求。

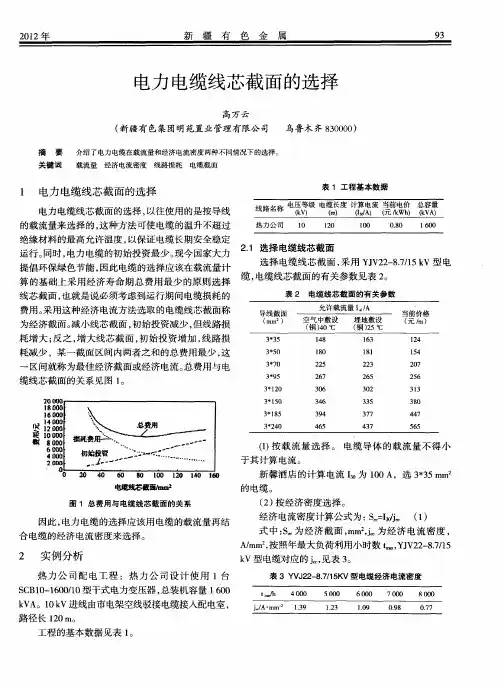

电力电缆线芯截面的选择
表 ３ Ｙｖ ２ — ．／５ Ｖ 型 电缆 经 济 电流 密 度 Ｊ ２ ８７１ Ｋ
ｔ ／ ｈ 呻 ４０ ０ ０ ５ ０ ０ ０ ６０ ０ ０ ７０ ０ ０ ８０ ０ ０
电力 电缆线 芯 截面 的选 择 ， 以往 使 用 的是按 导线
表 １ 工程 基 本 数 据
线名 电 电 是 路 称 级 度 流
热 力 公 司 １ ０ １０ ２ １０ ｏ ０８ ．０ １６０ ０
的载流量来选择 的， 这种方法可使电缆的温升不超过
绝缘 材 料 的最 高允 许温 度 ， 以保 证 电缆 长期 安全 稳定
Ｐ ３１２９ ＝ ｏ ０ ３Ｒ
（ ２ ）
通 过 比较 得 知 ，采用 经 济 电流 密 度 选 取 的 １０ ５ 元， 虽然 初始 投 资要 高 ３３ ．２万元 ， 节 约 的 电费 只需 但
式中： Ｅ为 电缆 耗 电量 ，Ｗｈ Ｐｕ 电 缆 有 功 损 ｍ 电缆 按 运行 ３ 算 ，总 费用 要 低 ２ ．８万 ｋ ； ｃ为 ｍ 的 ０ａ来 ８ ６
２ １ 选 择 电缆 线芯 截面 ．
选 择 电缆 线 芯 截 面 ， 用 Ｙ Ｖ ２ ８ ／５ｋ 采 Ｊ ２ — ． １ Ｖ型 电 ７
缆， 电缆线芯截面的有关参数见表 ２ 。
表 ２ 电缆 线 芯 截 面 的 有 关 参 数
为经济截面。 减小线芯截面 ， 初始投资减少 ， 但线路损
耗 增 大 ； 之 ， 大线 芯 截 面 ， 始投 资 增 加 ， 路 损 反 增 初 线 耗减 少 ，某 一截 面 区 间内两 者之 和 的总 费用 最少 ， 这

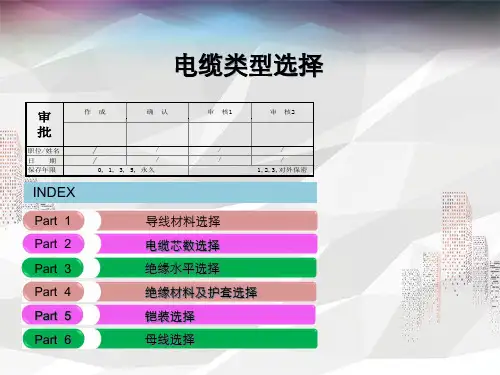

电缆类型与选择PPT
图：铝芯导线
图：铜芯导线
Part2：电缆芯数选择
二.电缆芯数的选择 1 电压1KV及以下的三相四线低压系统，若第四芯为PEN线时，应采用四芯型电缆而不得用三 芯电缆加单芯电缆组合成的回路的方式。当PE线作为专用线而与带电导体N线分开时，则应用五 芯型电缆。若无五芯型电缆时可用四芯电缆加单芯电缆捆扎组合的方式。 PE线也可利用电缆的 护套、屏蔽层、铠装等电缆金属外护层等。如果是三相三线制系统则采用四芯电缆，第四芯为 PE线。 2 3-35KV交流系统应采用三芯电缆。 3 在水下或较长的重要线路中为避免或减少中间接头或单芯电缆比多芯电缆有较好的综合技术 经济性时,可选用单芯电缆。但应注意用于交流系统的单芯电缆不得采用钢带铠装，应采用经隔 磁处理的钢丝铠装电缆。
缆芯之间的工频最 高电压Umax
3.6
60
7.2
75 75
12
95 200
42
250
缆芯对地的雷电冲 击而授电压的峰值
Up1
注：括号内数值只能用于建筑物的电气线路。不包括建筑物电源主进线，其中0.45/0.75kV用于 IT系统。电缆绝缘水平的选择见表1-1。正确地选择电缆的额定电压U0值是确保长期安全运 行的关键之一。
图：聚氯乙烯绝缘电力电缆
Part4：绝缘材料及护套选择
2 橡皮绝缘电力电缆 它的弯曲性能较好，能够在严寒气候下敷设，特别 适用于敷设线路水平高差大和垂直敷设场合。它不仅适 用于固定敷设线路，也可用于定期移动的非固定敷设线 路。移动式电气设备的供电回路应采用橡皮绝缘橡皮护 套软电缆（简称橡套软电缆）。有屏蔽要求的回路，如 煤碳采掘工作面供电电缆应具有分相屏蔽。 普通橡胶遇到油类及其化合物时会很快被损坏。因 此，在可能经常被油浸泡的场所，宜采用耐油型橡胶护 套电缆。普通橡胶耐热性能差，允许运行温度较低。故 对高温环境又有柔软性要求的回路，宜选用乙丙橡胶绝 缘电缆。乙丙橡胶绝缘电缆具有较优异的电气，机械特 性，即使在潮湿环境下也具有良好的耐高温性能。线芯 长期工作温度可达90oC。采用氯碳化氯乙烯护套的乙丙 橡皮绝缘电缆可适用于要求阻燃的场所。 3 架空绝缘电缆 它耐光老化性能较优，主要用于地下水位较高地方， 有化学腐蚀液体溢流的场所。工厂区外需电缆数量不多 又不便埋地下时，该电缆对城镇配电线路改建尤为适宜。 架空绝缘电缆在我国被大量的使用。
电缆型号及选择

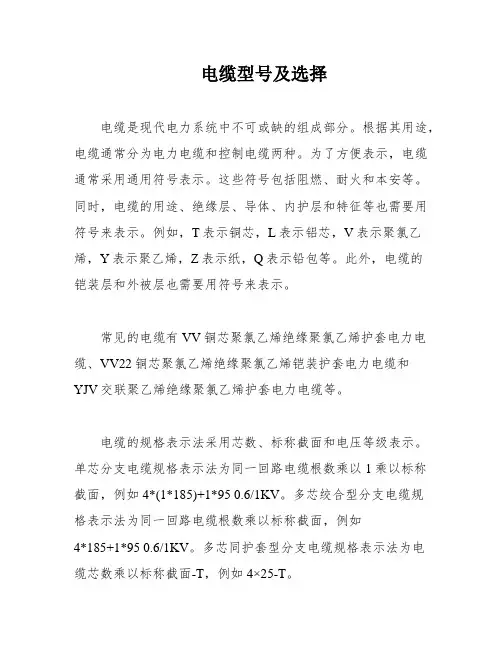

电缆型号及选择电缆是现代电力系统中不可或缺的组成部分。
根据其用途，电缆通常分为电力电缆和控制电缆两种。
为了方便表示，电缆通常采用通用符号表示。
这些符号包括阻燃、耐火和本安等。
同时，电缆的用途、绝缘层、导体、内护层和特征等也需要用符号来表示。
例如，T表示铜芯，L表示铝芯，V表示聚氯乙烯，Y表示聚乙烯，Z表示纸，Q表示铅包等。
此外，电缆的铠装层和外被层也需要用符号来表示。
常见的电缆有VV铜芯聚氯乙烯绝缘聚氯乙烯护套电力电缆、VV22铜芯聚氯乙烯绝缘聚氯乙烯铠装护套电力电缆和YJV交联聚乙烯绝缘聚氯乙烯护套电力电缆等。
电缆的规格表示法采用芯数、标称截面和电压等级表示。
单芯分支电缆规格表示法为同一回路电缆根数乘以1乘以标称截面，例如4*(1*185)+1*95 0.6/1KV。
多芯绞合型分支电缆规格表示法为同一回路电缆根数乘以标称截面，例如4*185+1*95 0.6/1KV。
多芯同护套型分支电缆规格表示法为电缆芯数乘以标称截面-T，例如4×25-T。
完整的型号规格表示法有两种方法。
一种是将主干电缆和支线电缆分别表示，例如干线电缆为FD-YJV-4*(1*185)+1*95 0.6/1KV，支线电缆为FD-YJV-4*(1*25)+1*16 0.6/1KV。
这种方法简明易懂，可以方便地表示出支线规格的不同。
另一种方法是将主干电缆和支线电缆连同表示，例如FD-YJV-4*(1*185/25)+1*95/16 0.6/1KV。
这种方法比较直观，但仅限于支线电缆为同一种规格的情况，无法表示支线的不同规格。
由于分支电缆主要用于1KV低压配电系统，因此，其额定电压0.6/1KV在设计标注时，可以省略。
电缆的选型及方法
电线电缆的选型及方法⒈电线电缆型号的选择选用电线电缆时，要考虑用途，敷设条件及安全性等；根据用途的不同，可选用电力电缆、架空绝缘电缆、控制电缆等；根据敷设条件的不同，可选用一般塑料绝缘电缆、钢带铠装电缆、钢丝铠装电缆、防腐电缆等；根据安全性要求，可选用阻燃电缆、无卤阻燃电缆、耐火电缆等。
⒉电线电缆规格的选择确定电线电缆的使用规格（导体截面）时，应考虑发热，电压损失，经济电流密度，机械强度等条件。
根据经验，低压动力线因其负荷电流较大，故一般先按发热条件选择截面，然后验算其电压损失和机械强度；低压照明线因其对电压水平要求较高，可先按允许电压损失条件选择截面，再验算发热条件和机械强度；对高压线路，则先按经济电流密度选择截面，然后验算其发热条件和允许电压损失；而高压架空线路，还应验算其机械强度。
若用户没有经验，则应征询有关专业单位或人士的意见。
一般电线电缆规格的选用参见下表：电线电缆规格选用参考表3、同一规格铝芯导线载流量约为铜芯的0.7倍，选用铝芯导线可比铜芯导线大一个规格，交联聚乙烯绝缘可选用小一档规格，耐火电线电缆则应选较大规格。
4、本表计算容量是以三相380V、Cosφ＝0.85为基准，若单相220V、Cosφ＝0.85，容量则应× 1/3。
3、当环境温度较高或采用明敷方式等，其安全载流量都会下降，此时应选用较大规格；当用于頻繁起动电机时，应选用大2～3个规格。
5、本表聚氯乙烯绝缘电线按单根架空敷设方式计算，若为穿管或多根敷设，则应选用大2～3个规格。
6、以上数据仅供参考，最终设计和确定电缆的型号和规格应参照有关专业资料或电工手册。
7.运输中严禁从高处扔下电缆或装有电缆的电缆盘，特别是在较低温度时（一般为5℃左右及以下）,扔、摔电缆将有可能导致绝缘、护套开裂。
8.尽可能避免在露天以裸露方式存放电缆，电缆盘不允许平放。
9.吊装包装件时，严禁几盘同时吊装。
在车辆、船舶等运输工具上，电缆盘要用合适方法加以固定，防止互相碰撞或翻倒，以防止机械损伤电缆。
线缆的选择
低压输电线路较短，导线上的感抗可以忽略不计，而且 cosφ≈1，此时，导线截面可以用下述公式求：
S
i1
Pi L i
n
C U%
Pi----设备功率 KW Li----从电源到负荷点的距离 m C ----计算系数
训练项目P161
室内常用导线、电缆线的选择
额定电压的要求：大于所在线路的额定电压。 电力负荷等级的要求：铜线可靠性＞铝线可靠性。 敷设环境的要求：根据环境选普通型、耐火型、阻燃型、 耐寒型、耐高温型等。 敷设形式的要求 ：明敷设、暗敷设、竖井内敷设、桥架 敷设、线槽敷设等。
保护中性线（PEN线）截面的选择
对三相四线制系统中，保护中性线兼有中性线和保护线的 双重功能，截面选择应同时满足上述二者的要求，并取其中较大 者作为保护中性线截面。
注意以下几点：
最小截面界定： 有机械保护时：Cu 1.5mm2 AL 无机械保护时： Cu 2.5mm2 AL 2.5 mm2 4.0 mm2
单位:kv
必须指出：输电线路的电压损失，是指输电线路的始末端 电压的代数之差，而不是相量之差。
(1) 集中负荷时
U % U 1000U N
% 100
PR QX 10U N
2
%
每相的电压损失：
△Up=IR cosφ+IX sin φ
= [（IR cosφ+IX sin φ）UN]/UN =（PR+QX）/ UN 求线电压损失： △UL= 均为相值 = = △Up （IR cosφ+IX sin φ） [（IR cosφ+IX sin φ）ULN]/ULN
线缆的选择
导线选择是设计中一项重要的内容。选择不当，或不 能保证电气线路的正常运行，或造成浪费。选择方法 应根据实际负荷情况而定，通常要对导线上的电压损 失进行计算，因为规范中对电压损失有规定。
电缆线线型选择
一·选线：变压器容量（KVA）/电压V=电流一般高压为10KV，低压为400V 铜线1平方毫米承受电流5A——8A，铝线1平方毫米承受电流3——5A选互感器：低压电流/5 配电线一般都是2.5平方毫米的软铜线避雷线连线用10——16平方毫米铜线就可以了配电箱上安装多大的硬壳开关：比计算的低压电流大一个等级。
比如：100KVA变压器高压电流100KVA/10KV=10A,按计算是2平方铜线或3平方铝线，但是没有这么小的电缆线来做一般都有余量使用用10平方的低压线 100KVA/400V(0.4KV)=250A,所以选用50平方的铜线或75平方铝线就可以了，配电箱上安装300A的硬壳开关。
预祝你成功二·没有给出具体的用电设备而无法确定使用公式...原因是单相功率和3相是不同的！！！！！！有2中情况《1》当用电设备是普通交流用电设备.既一火一零双线制计算公式如下：P=U*I=800KW U=380V 线路长度设为300M[考虑到线路产生的压降应具体分析]I=P/U=2105.2623A 按每平方毫米6A[长时工作电流过大会产生热量]考虑计算截面S=350.877平方毫米火线用截面350平方毫米零线用100平方毫米---可以用120平方4芯铜芯塑料阻燃电缆[其中3芯都作火线有360平方毫米.零线要100的够用]《2》当用电设备是3相电动机或者其他3相负载时计算公式如下：P=根号3*U线*I线*功率因数=800KW [根号3=1.732，U线=380，功率因数=0.7]I线=P/根号3*U线*功率因数=800000/1.732*380*0.7=1216.2A按每平方毫米6A计算截面S=202.7平方毫米（每相）---可以选用200平方毫米4芯铜芯塑料阻燃电缆1根作为主电源电缆总结〈1〉，〈2〉看情况选择...此算法仅供参考.。
电线电缆的选择与敷设PPT课件
（一）裸导体
没有绝缘层的导体，其中包括铜、铝、钢等各种金属圆单线、 各种结构的架空输电线用的绞线、软接线、型线材等。
➢裸绞线（铜绞线TJ、铝绞线LJ、钢芯铝绞线LGJ等）主要用于架空线路。
若敷设地点的环境温度与表中的温度不同，或有多根电缆并列敷 设时，要考虑修正系数P331~334附表45~53 ➢附表43： TMY型铜母线的载流量； P330 ➢附表44： LJ、LGJ型裸铝绞线的载流量； P330
第18页/共35页
三、按短路热稳定条件选择电线电缆导体截面
1. 高压绝缘导线和电缆的短路热稳定条件
➢线槽布线和穿管布线的导线， ➢在中间不许直接接头，接头必须经过专门的 接线盒。 ➢穿金属管时应将同一回路的所有相线和中性 线穿于同一管内。
第6页/共35页
（四）、封闭母线（母线槽）
由金属板（钢板或铝板）作为保护外壳、导电排、绝缘材料及有关附件组成的母线 系统。广泛用于发电机出线、变压器出线、高压开关柜母线联络、建筑物的垂直干 线系统中。
➢消防用电设备、电梯用电、应急照明 或特殊用电等线路可选用耐火类电缆 （NH-YJV型） 。
第10页/共35页
矿物绝缘电缆
理解导线标注的含义：
1、 LGJ-95
钢芯铝绞线，截面积为95 mm2 。
2、VLV-0.6/1kV(3×120)
铝芯聚氯乙烯绝缘聚氯乙烯护套电力电缆，额定电压0.6/1kV，3根截面为 120mm2的相线。(P191)
电缆排管
电缆隧道
第4页/共35页
电缆桥架
预制分支电缆 ➢应用场合：适用于现代高层建筑和工厂的一 种新型垂直主电缆。 ➢优点：经济(工程造价约为母线槽的50％~70 ％) 、缩短施工周期、高质量等。 ➢缺点：分支电缆载流量只能做到1000A左右， 引出的容量一旦确定后就难以更改，灵活性 不如母线槽。此外，各支点的尺寸一定要比 较准确。
电缆的选择
电缆的选择摘要：在城镇、社区、工厂等环境中，安全性、可靠性高的电缆供电线路应用广泛，作为电力设计人员，必须熟知各种电缆型式及其适用环境条件，以便根据实际使用条件正确选择电缆。
关键词：型式标号缆芯材质电缆芯数绝缘水平绝缘类型外护层类型一、电缆型式标号意义电缆型号由拼音及数字组成，拼音表示电缆用途及绝缘、缆芯材料，数字表示铠装及外护层材料。
型式：* * * * * * *位数：1 2 3 4 5 6 7其中：第1位表示用途，电力电缆不表示，控制电缆为K，信号电缆为P。
第2位表示绝缘，纸绝缘为Z，聚氯乙烯为V，聚乙烯为Y，交联聚乙烯为YJ，橡皮为X。
第3位表示缆芯材质，铜芯不表示，铝芯为L。
第4位表示内护层，铝为Q，聚氯乙烯为V，聚乙烯为Y。
第5位表示特征，无特征不表示，不滴流为D，屏蔽为P。
第6位表示铠装层，分为5种，以0---4标记，详见下表。
第7位表示外被层，分为5种，以0---4标记，详见下表。
例如：YJV22为铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆，VLV33为铝芯聚氯乙烯绝缘细钢丝铠装聚乙烯护套电力电缆。
二、电缆芯线材质选择电缆的芯线材质，主要是铜和铝，要求如下：1.控制电缆应采用铜芯。
2.耐火电缆；电机励磁、主要电源、移动式电气设备、需要保持连接具有高可靠性的回路；震动剧烈、有爆炸危险或对铝有腐蚀等严酷的工作环境；以上情况应采用铜芯电缆。
3.紧靠高温设备；安全性要求高的重要公共设施中；水下敷设当工作电流较大需增多电缆根数时；以上情况宜采用铜芯电缆。
4.除以上情况外，需结合工程造价和对供电安全可靠性要求，决定电缆采用铜芯或铝芯。
三、电缆芯数选择电缆主要有单芯、双芯、三芯、四芯、五芯，需结合具体使用条件和环境要求确定。
1.交流供电回路宜采用三芯电缆。
2.直流供电回路宜采用两芯电缆，当需要时可采用单芯电缆。
3.工作电流较大的回路或水下敷设时，当技术经济比较合理，可采用单芯电缆。
4.1KV及以下电源中性点直接接地系统：对于保护线与受电设备的外漏可导电部位连接接地的情况，当保护线与中性线合用同一导体时，电缆芯数中保护线与中性线综合按一芯考虑，选择四芯电缆；保护线与中性线各自独立时，电缆芯数中保护线与中性线按独立的两芯考虑，选择五芯电缆；受电设备外漏可导电部位的接地与电源系统接地各自独立的情况，电缆芯数中只考虑一芯中性线，不考虑保护线，选择四芯电缆。
电线电缆的选型及方法
电线电缆的选型及方法⒈型号的选择选用电线电缆时,要考虑用途,敷设条件及安全性等；根据用途的不同,可选用电力电缆、架空绝缘电缆、控制电缆等；根据敷设条件的不同,可选用一般塑料绝缘电缆、钢带铠装电缆、钢丝铠装电缆、防腐电缆等；根据安全性要求,可选用阻燃电缆、无卤阻燃电缆、耐火电缆等;⒉电线电缆规格的选择确定电线电缆的使用规格导体截面时,应考虑发热,电压损失,经济电流密度,机械强度等条件; 根据经验,低压动力线因其负荷电流较大,故一般先按发热条件选择截面,然后验算其电压损失和机械强度；低压照明线因其对电压水平要求较高,可先按允许电压损失条件选择截面,再验算发热条件和机械强度；对高压线路,则先按经济电流密度选择截面,然后验算其发热条件和允许电压损失；而高压架空线路,还应验算其机械强度;若用户没有经验,则应征询有关专业单位或人士的意见;一般电线电缆规格的选用参见下表：电线电缆规格选用参考表3、同一规格铝芯导线载流量约为铜芯的倍,选用铝芯导线可比铜芯导线大一个规格,交联聚乙烯绝缘可选用小一档规格,耐火电线电缆则应选较大规格;4、本表计算容量是以三相380V、Cosφ＝为基准,若单相220V、Cosφ＝,容量则应× 1/3; 3、当环境温度较高或采用明敷方式等,其安全载流量都会下降,此时应选用较大规格；当用于频繁起动电机时,应选用大2～3个规格; 5、本表聚氯乙烯绝缘电线按单根架空敷设方式计算,若为穿管或多根敷设,则应选用大2～3个规格; 6、以上数据仅供参考,最终设计和确定电缆的型号和规格应参照有关专业资料或电工手册;7.运输中严禁从高处扔下电缆或装有电缆的电缆盘,特别是在较低温度时一般为5℃左右及以下,扔、摔电缆将有可能导致绝缘、护套开裂; 8.尽可能避免在露天以裸露方式存放电缆,电缆盘不允许平放; 9.吊装包装件时,严禁几盘同时吊装;在车辆、船舶等运输工具上,电缆盘要用合适方法加以固定,防止互相碰撞或翻倒,以防止机械损伤电缆; 10.电缆严禁与酸、碱及矿物油类接触 ,要与这些有腐蚀性的物质隔离存放.贮存电缆的库房内不得有破坏绝缘及腐蚀金属的有害气体存在; 11.电缆在保管期间,应定期滚动夏季3个月一次,其他季节可酌情延期;滚动时,将向下存放盘边滚翻朝上,以免底面受潮腐烂;存放时要经常注意电缆封头是否完好无损; 12.电缆贮存期限以产品出厂期为限,一般不宜超过一年半,最长不超过二年;13.电线电缆敷设安装的设计和施工应按 GB 50217-94电力工程电缆设计规范等有关规定进行,并采用必要的电缆附件终端和接头;供电系统运行质量、安全性和可靠性不仅与电线电缆本身质量有关,还与电缆附件和线路的施工质量有关;通过对线路故障统计分析,由于施工、安装和接续等因素造成的故障往往要比电线电缆本体缺陷造成的故障可能性大得多;因此要正确地选用电线电缆及配套附件,除按规范要求进行设计和施工外,还应注意如下几个方面的问题：14.电缆敷设安装应由有资格的专业单位或专业人员进行,不符合有关规范规定要求的施工和安装,有可能导致电缆系统不能正常运行;15.人力敷设电缆时,应统一指挥控制节奏,每隔～3米有一人肩扛电缆,边放边拉,慢慢施放;16.机械施放电缆时,一般采用专用电缆敷设机并配备必要牵引工具,牵引力大小适当、控制均匀,以免损坏电缆;17.施放电缆前,要检查电缆外观及封头是否完好无损,施放时注意电缆盘的旋转方向,不要压扁或刮伤电缆外护套,在冬季低温时切勿以摔打方式来校直电缆,以免绝缘、护套开裂;18敷设时电缆的弯曲半径要大于规定值;在电缆敷设安装前、后用 1000V兆欧表测量电缆各导体之间绝缘电阻是否正常,并根据电缆型号规格、长度及环境温度的不同对测量结果作适当地修正,小规格10mm 2 以下实芯导体电缆还应测量导体是否通断;19.电缆如直埋敷设,要注意土壤条件,一般建筑物下电缆的埋设深度不小于米,较松软的或周边环境较复杂的,如耕地、建筑施工工地或道路等,要有一定的埋设深度～1米,以防直埋电缆受到意外损害,必要时应竖立明显的标志电力电缆截面选择方法的发展与应用摘要：文章分析介绍了按选择截面的经济选型方法,并通过具体实例分析,对和如何进行选择及相关问题进行了分析指出按选择电缆截面的方法可起到节约能源、改善环境、提高电力运行可靠性等多方面作用,应积极广泛推广该技术的发展与应用;关键词：；；；经济选型截面选择是一个大家十分关心的问题,因为它是电气供配电设计的主要内容之一;传统的电缆截面选择方法是按技术体选择,可分为4类：①按允许发热条件选择,也就是按允许载流量选择；②按允许电压损失校验；③按短路热稳定校验；④按保护灵敏度校验;另一种电缆截面选择方法是按选择,过去由于缺乏基本数据,设计人员难以在这方面着手,长期没有很好解决;我国成为WTO成员国之后,电气设计领域也要与国际接轨,陆续等同、等效采用国际标准来充实或替代原有标准;在截面选择标准方面,近年来有两大发展,一是低压电缆的载流量国家标准GB/T 1689515—2002问世了;它等同采用了IEC 60364-5-523—1999,从2003年3月1日开始实施,这个标准的问世,填补了我国此领域长期缺乏国家标准的空白;二是推广应用IEC 287-3-2—1995截面的经济最佳化,也就是经济选型;1 经济选型的概念按选择截面的方法是经济选型;所谓是“寿命期内,投资和导体损耗费用之和最小的适用截面所对应的工作电流”;按载流量选择线芯截面时,只计算初始投资；按选择线芯截面时,除计算初始投资外,还要考虑经济寿命期内导体损耗费用,二者之和应最小;当减小线芯截面时,初始投资减少,但线路损耗费用增加；反之,增加线芯截面时,线路损耗减少,但初始投资增加;某一截面区间内,二者之和总费用最少,就是我们追求的目标——经济选型;有几点需要加以说明：①线芯截面选择时,技术和经济是一件事情的两个方面,相互依存;②和都是有一定范围的,因为电缆线芯截面是非连续的;图1给出了VV-1电缆线芯截面与总费用的关系曲线;图1中,曲线2代表初始费用,它包括电缆及附件与敷设费用之和;当截面增大时,投资费用随之增大;曲线3代表损耗费用,当截面增大时,损耗减少,损耗费用随之减少;曲线1代表总费用,是曲线1、2的叠加;曲线1的最低点就是总费用最少的一个截面80 mm2;显然,选择70～95 mm2它的总费用TOC 都非常接近最80 mm2,因此,是一个区间;同样,也有一定范围;③在的范围内,可选择较小截面;1—总费用；2—初始费用；3—电能损耗费图1 VV-1电缆线芯截面与总费用的关系2 推广经济选型的原因按经济选型来确定电缆截面,可以节约电力运行费用和总费用,可以节省能源、改善环境,还可以提高电力运行的可靠性;我国在两网改造之前,农村电网的线路损耗达20%～30%,城市线损也在10%以上;全国装机容量已超过3亿kW,也就是说,电厂发出的电能有数千万千瓦白白地消耗在电网中;目前,我国已进入市场经济的发展时期,工程投资越来越注重整体和长远的经济性;因此,经济选型必须提到议程上来了;3 历史回顾1881年英国人Cord首先提出电缆的概念;1989～1991年Parr提出了较为完整的和的概念和计算方法;在上述基础上,IEC制定了线芯截面的经济最佳化标准IEC287-3-2—1995;20世纪50年代,前苏联也进行了电力传输最佳的研究,但局限于高压架空线范畴;20世纪50年代,我国也开始研究这一课题;80年代初,原水电部给出了架空导线的密度数据,但也局限于高压线路,中、低压线路不使用,也没有电缆线芯的和数据;1994～1995年的电力工程电缆设计规程GB 50217—1994中提出“宜选择,可按年费用支出B最小原则”,并给出了B= Z+ N的计算公式,式中Z为投资,N为年运行费;但是存在2个问题：①年运行费N的计算涉及许多因素,没有提供这些数据,实际上无法进行计算；②该规程限定“较长距离的大电流回路或35 kV以上高压电缆,当符合载流量、电压损失、热稳定等技术条件时,宜选择”;这条限定是不恰当的;根据统计,我国实际使用的35 kV 及以下的电缆约占电缆总量的85%;很显然,针对15%的电缆进行经济核算,必定是事倍而功半;最近,该规范正在组织修订,笔者也诚恳地提出意见和建议,受到了编写单位的高度重视;4 IEC标准中关于导体和选择的原理和方法简介总费用最小法则CT=CI+CJ式中,CT为总费用；CI为电缆主材、附件费用及施工费用之和；CJ为损耗费用,它与负载电流大小、年运行时间、电价、电缆电阻截面、使用寿命等因素有关,可以用下面算式表示式中,I max为第一年的最大负载电流；R L为计算各种因素如集肤效应、邻近效应、护层电流等后的实际交流电阻值；F为综合系数,它包含8个方面的内容：①回路数N c和导体的数量N p；②年最大负荷损耗小时τ单班制约为1 400 h,两班制约为2 400 h,三班制约为4 500 h；③电价P；④附加发电成本D=252元/kW·年, 是由于线路损耗而导致额外供电容量的成本;⑤负荷增长率a;⑥能源增长成本b一般为2%;⑦贴现率i, 即损耗是投产后直至电缆经济寿命终了之间逐年产生的费用,都必须根据银行利率等因素折算到当前的“现值”,i=10%;⑧经济寿命N,根据国家电力公司动力经济研究中心建议,N=30年;范围在一定的敷设条件下,每一线芯截面都有一个范围,IEC 287-3-2—1995提供了这一范围上、下限值的计算公式是I ec下限=CI－CI1/F·LR1－RI ec上限=CI2－CI/F·LR－R2式中,CI为某一截面电缆的总投资包括了主材、附件及施工费；CI1为比CI小一级截面电缆的总投资；CI2为比CI大一级截面电缆的总投资；F为综合系数；L为电缆长度,km；R为CI对应截面电缆单位长度的交流电阻,Ω/km；R1为CI1对应截面电缆单位长度的交流电阻,Ω/km；R2为CI2对应截面电缆单位长度的交流电阻,Ω /km;IEC 287-3-2—1995的适用范围是中、低压,它不同于前苏联的方法,也不同于原我国水电部的规定,后者都是适用于高压架空线;5 常用电缆的范围根据IEC标准中关于导体和选择的原理和方法,笔者编制了各种不同类别电缆的范围表;其中的部分内容如下：①6～10 kV交联聚乙烯电缆的范围表,见表1;②1 kV低压电缆的范围表,见表2;③架空绝缘电缆的范围表,见表3、表4;并对以上各表作了如下的限定：①取高电价区域华东、华南地区代表电价为05元/kWh,取中电价区域华北、华中、东北地区代表电价为04元/kWh,取低电价区域西南、西北地区代表电价为03元/kWh;②τ是最大负荷损耗小时数,为符合使用习惯,表中转化为最大负荷利用小时数取T max;当cosф=时,单班制τ=1 400 h,对应T max=2 000 h；两班制τ=2 400 h,对应T max=4 000 h；三班制τ=4 500 h,对应T max=6 000 h;我们只要根据电价、T max和计算电流3个参数,从表1～4中便可快捷求取;如果已知条件不像范围表格中所列的那么典型,就应当先以相应的密度曲线中查得其对应的密度j,再通过计算求取;信息来源如某一负荷,计算电流I j=150 A,T=3 000 h,当地的电价P=07元/kWh,求其的方法是：从1 kV 低压密度曲线中可查得T=3 000 h,P=07元/kWh时密度j=1 6 A/mm2,则,,取相近截面95 mm2;6 的讨论按经济条件选择与按技术条件选择截面的比较举例说明：一台水泵电动机三相380 V,37 W,额定电流I N=714 A,启动电流I q=469 A,不频繁启动;馈线断路器整定电流85 A,瞬动电流850 A,年运行时间T=6 000 h,当地电价P=元/kWh,由变电所直配,采用VV-1 3+1芯电缆单根架空明敷,电缆长度L=160 m,环境温度30℃,变电所低压母线短路电流有效值I k=24kA;表1 6～10 kV交联聚乙烯绝缘电缆范围A注:表中数据摘自国际铜业中国协会资料;表2 06/10 kV低压电缆范围表A注：表中数据摘自国际铜业中国协会资料;表3 10 kV-3×单芯架空绝缘电缆范围表A注：1．以铜芯JKYJ单芯电缆为计算依据,其余铜单芯架空电缆也可参考应用；2．表中数据摘自国际铜业协会中国资料;表4 1 kV-4×单芯架空绝缘电缆范围表A信息来源注：以铜芯JKYJ单芯电缆为计算依据,其余铜单芯架空电缆也可参考应用;1 按允许发热条件选截面：I N= A,查表S=3×16+1×10 mm2对应允许电流80 A;2 按允许电压损失校验：设启动时cosΦ=,I q=469 A,L=160m,电流矩为 A-km,查表Δu=157%,不满足要求;若按不频繁启动允许启动电压偏移-15%计,需选择S=3×25+1×16 mm2,对应Δu=%同法,求得正常运行时Δu=%,满足要求;3按选择截面：根据I N= A,T=6 000 h,P=元/kWh,查1 kV低压电缆范围表得S ec=3×70+1×35 mm2;4按短路热稳定条件校验,设短路切除时间t= s,S min=I z×t C式中,I z为短路电流周期分量有效值,A；t为短路切除时间；C为热稳定系数,对PVC电缆C=114,将数值代入上式S min=24 000× mm2,选取S=3×95+1×50 mm2;5低压TN系统接地故障保护灵敏度校验：当S=3×16+1×10时,单相接地故障电流约300 A,断路器不动作;当S=3×70+1×35时,单相接地故障电流约1 100 A,断路器动作,灵敏度为1 100 A/850 A=130,大于125的要求;最终决定截面大小的条件,仍然是短路热稳定条件; 通过对以上例子的分析,我们可以得出以下结论：①通常,按选择的线芯截面大于按载流量选择的截面;大多数情况,二者仅相差2级;换言之,大多数情况下,按载流量选择的截面,放大1～2级,会比较接近值;②有时,按技术条件选择的截面会大于按条件所选择的截面;因此,“经济条件”是必要条件,但还不是充分条件,必须同时满足“技术条件”;③电缆的范围表可见,T max愈大,值愈小;按此条件选择的线芯截面愈大,反则反之;经济寿命变化时的变化这是较为现实的问题,有可能出现;设N=30年,VV-1电缆寿命期效果见图2,图2中曲线1、2、3分别表示N=30、10、5年的状况;曲线的起点都是25 mm2,那是按载流量条件选择的线芯截面;3条曲线的纵坐标各不相同;但N=30年与10年横坐标相同,都是70 mm2,且选择的总费用TOC,大大小于按载流量所选截面, 经济效益很明显;当N=5年时,左移至35 mm2,但与采用70 mm2截面相比,总费用TOC仅相差不到10%,仍然低于按载流量选择截面的TOC值;1—30年；2—10年；3—5年图2 VV-1电缆寿命期效果年最大负荷利用小时数对的影响从范围表很明显看到T max的影响,VV-1电缆不同运行时间总费用利用率见图3;图3中3条曲线分别代表T max=7000、4000、2000 h;曲线起点同样是按载流量所选择的截面25 mm2,曲线的最低点分别是95、70、50 mm2;1—T max=7 000 h；2—4 000 h；3—2 000 h图3 VV-1电缆不同运行时间总费用利用率曲线在最低点处变化很平坦,曲线3从50～70 mm2,TOC总费用只变化%；曲线1从95～70 mm2,TOC总费用也仅相差%,因此,在工程设计中,不必过分追求T的准确性,只需要根据不同行业年最大负荷利用小时数的统计数据就可以了,详见表5;表5 不同行业的年最大负荷利用小时数回收年限由于按选择电缆截面时,截面较大,使初期投资增加,那么增加的投资要用多少年才能收回,让我们计算一个例子;某一负载I N=90 A,选用VV-13芯电缆供电,电缆长100m,当地电价05元/kＷh,请分别绘制3 000、5 000、7 000 h不同小时数的TOC-N曲线;经计算,按载流量选择截面为3×25 mm2;按选择截面分别为：3 000 h→3×50 mm2；5 000 h→3×70 mm2；7 000 h→3×95 mm2;一班制、二班制、三班制时VV-1型电缆发热截面与的比较曲线图分别见图4～6,图中两曲线之交点表示总费用相等,它们对应回收年限分别为368、281、236年;图4 VV-1型电缆发热截面与比较一班制图5 VV-1型电缆发热截面与比较两班制图6 VV-1型电缆发热截面与比较三班制从图4～6可见：①T max愈大,回收年限愈短;②曲线在交点之后,每年都有节约,节约的数字逐年加大,经济效益十分明显,见表6;③如果预计工程的使用年份小于回收年限,则不必按来选择电缆截面,以免多增加的投资不能回收;表6 逐年节约费用比较7 采用经济选型的经济效益分析1 以VV-1三芯电缆为例,其负载电流总费用曲线见图7;设某负载电流为80 A,寿命期为30年,其节约的费用数据见表7;由此可见,经济效益十分明显;表7 负载电流80 A,寿命期30年电缆采用经济选型节约的费用数据信息请登陆:输配电设备网图7 VV-1电缆负载电流总费用曲线2 2001年,全国35 kV及以下产量约25万km,其中1 kV级约216万km,平均截面为70 mm2,采用经济选型后,平均截面增至约120 mm2,线损可节约42%；10～35 kV级约34万km,平均截面为120 mm2,采用经济选型后,平均截面约增至185 mm2,线损可节约35%;以上总计,全年节省损耗442万kW,年节电量为111亿kWh;按容量电价252元/kW·年,平均电度价04元/kWh计,每年节约电费约555亿,并可减少二氧化碳的年排放量390 000 t;可见,无论是从节约电能的角度,还是从环境保护的角度出发,我们都应该在电气工程中采用经济选型;8 结论1 线芯截面选择时,技术和经济是相互依存的两个方面;电缆截面的经济选型是选择方法的重要发展;2 电缆截面经济选型的实用方法是非常方便的,很容易掌握;3 按选择电缆截面,通常大于按载流量所选的截面,但总费用支出会很小,而且增加的初期投资一般仅需2～4年即可收回;4 大力推广“按选择电缆截面”,节约总费用、节省能源,有利于环境保护,有明显的经济效益和社会效益,是利国利民的大好事;于你要选什么线还不好说,我给你各种电缆线的用途,自己考虑考虑：规格型号名称使用范围-=常规电缆=-VV VLVVY VLY聚氯乙烯绝缘聚氯乙烯聚乙烯护套电力电缆敷设在室内、隧道及管道中VV22 VLV22 VV23 VLV23聚氯乙烯绝缘聚氯乙烯聚乙烯护套钢带铠装电力电缆敷设在室内、隧道内直埋土壤,电缆能承受机械外力作用;VV32 VLV32 VV33 VLV33 VV42 VLV42 VV43 VLV43聚氯乙烯绝缘聚氯乙烯聚乙烯护套钢丝铠装电力电缆敷设在高落差地区,电缆能承受机械外力作用及相当的拉力;YJV YJLVYJY YJLY交联聚乙烯绝缘聚氯乙烯聚乙烯护套电力电缆敷设在室内、隧道及管道中,电缆不能承受机械外力作用;YJV22 YJLV22 YJV23 YJLV23交联聚乙烯绝缘聚氯乙烯聚乙烯护套钢带铠装电力电缆敷设在室内、隧道内直埋土YJV32 YJLV32 YJV33 YJLV33 YJV42 YJLV42 YJV43 YJLV43交联聚乙烯绝缘聚氯乙烯聚乙烯护套钢丝铠装电力电缆敷设在高落差地区,电缆能承受机械外力作用及相当的拉力;KVV KVVRKVY KVYR聚氯乙烯绝缘聚氯乙烯聚乙烯护套控制电缆敷设在室内、电缆沟、管道内及地下;KVV22 KVV23聚氯乙烯绝缘聚氯乙烯聚乙烯护套钢带铠装控制电缆敷设在室内、电缆沟、管道内及地下,电缆能承受机械外力作用;KVVP KVVP2 KVVRP聚氯乙烯绝缘聚氯乙烯护套铜带铜丝编织屏蔽控制电缆敷设在室内、电缆沟、管道内及地下,电缆具有防干扰能力;KYJV KYJVR KYJY KYJYR交联聚乙烯绝缘聚氯乙烯聚乙烯护套控制电缆敷设在室内、电缆沟、管道内及地下;KYJV22 KYJV23交联聚乙烯绝缘聚氯乙烯聚乙烯护套钢带铠装控制电缆敷设在室内、电缆沟、管道内及地下,电缆能承受机械外力作用;KYJVP KYJYP2 KYJYRP交联聚乙烯绝缘聚氯乙烯聚乙烯护套铜带铜丝编织屏蔽控制电缆敷设在室内、电缆沟、管道内及地下,电缆具有防干扰能力;JKV JKLVJKY JKLYJKYJ JKLYJ聚氯乙烯/聚乙烯交联聚乙烯绝缘架空电缆用于架空电力传输等场所;JKTRYJ软铜芯交联聚乙烯绝缘架空电缆用于变压器引下线;JKLYJ/Q交联聚乙烯绝缘轻型架空电缆用于架空电力传输等场所;JKLGYJ JKLGYJ/Q钢芯铝绞线交联聚乙烯绝缘架空电缆用于架空电力传输等场所,并能承受相当的拉力;LJ LGJ铝绞线及钢芯铝绞线用于架空固定敷设;-=特种电缆=-ZR-X阻燃电缆敷设在对阻燃有要求的场所,GZR电缆敷设在阻燃要求特别高的场所;GZR-X隔氧层阻燃电缆WDZR-X低烟无卤阻燃电缆敷设在对低烟无卤和阻燃有要求的场所,GWDZR电缆敷设在要求低烟无卤阻燃性能特别高的场所;GWDZR-X隔氧层低烟无卤阻燃电缆NH-X耐火电缆敷设在对耐火有要求的室内、隧道及管道中,GNH电缆除耐火外要求高阻燃的场所;GNH-X隔氧层耐火电缆WDNH-X低烟无卤耐火电缆敷设在有低烟无卤耐火要求的室内、隧道及管道中,GWDNH电缆除低烟无卤耐火特性要求外,对阻燃性能有更高要求的场所; GWDNH-X隔氧层低烟无卤耐火电缆FS-X防水电缆敷设在地下水位常年较高,对防水有较高要求的地区;H-X耐寒电缆敷设在环境温度常年较低,对抗低温有较高要求的地区; FYS-X环保型防白蚁、防鼠电缆用于白蚁和鼠害严重地区以及有阻燃要求地区的电力电缆、控制电缆电力电缆价格表2010年电力电缆最新价格表。
电缆选择PPT课件
第1页/一般采用铝芯线。下列场合应采用铜芯线：
1 需要确保长期运行中连线可靠的回路。如：重要电源、重要的操作回路二次回路、电机的励磁、移
动设备的线路以及剧烈振动场合的线路。
2 对铝有严重腐蚀而对铜腐蚀轻微的场合。
3 爆炸危险环境或火灾危险环境有特殊要求者。
4 特别重要的公共建筑物。
5 高温设备。
6 应急系统，包括消防设施的线路。
此外，经全面技术经济分析确证宜采用铜芯导线电缆的。如高层建筑，大、中型计算机房的建筑，
重要的公共建筑以及国外工程和外资工程等适应国外要求者。
第8页/共26页
三.电缆载流量选择
（3）“条件有变加折算，高温九折铜升级”。上述口诀是铝芯绝缘线、明敷在环境 温度25℃的条件下而定的。若铝芯绝缘线明敷在环境温度长期高于 25℃的地区，导 线载流量可按上述口诀计算方法算出，然后再打九折即可；当使用的不是铝线而是铜 芯绝缘线，它的载流量要比同规格铝线略大一些，可按上述口诀方法算出比铝线加大 一个线号的载流量。如16mm’铜线的载流量，可按25mm2铝线计算。
2.电缆设计用缆芯之间的额定电压U应按等于或大于系统标称电压Un选择。 3.电缆设计用缆芯之间的工频最高电压Uma应按等于或大于系统的最高工作电压选择。 4.电缆设计用缆芯的雷电冲击耐受电压峰值Up1应按下表选取。 5. 发电机回路等安全性要求较高的情况下，U0宜采取173%的使用回路工作相电压。
五.绝缘材料及护套选择
1 聚氯乙烯绝缘及护套电力电缆（简称全塑电缆或塑料电缆）主要优点是制造工艺简 便，没有敷设高差限制，重量较轻，弯曲性能好，接头制作简便，耐油耐酸碱腐蚀， 不延燃，具有内铠装结构，使钢带或钢丝免受腐蚀，价格便宜。尤其在线路高差较大 或敷设在桥架槽盒内以及在含有酸碱等化学性腐蚀土质中直埋时，宜选用塑料电缆。 缺点是绝缘电阻较油浸低绝缘电缆低，介质损耗较高。由于普通聚氧乙烯在燃烧时散 发有毒烟气，故对于需要在一旦着火燃烧时的低烟、低毒有严格要求的场合。如地下 客运设施、地下商业区、高层建筑和特殊重要公共设施等人流较密集场所，或者重要 的厂房，不宜采用普通型聚氧乙烯绝缘或护套型电力电缆，而应采用低烟，低卤或无 卤的难燃电缆。
电缆选择指南如何选择适合的电缆类型
电缆选择指南如何选择适合的电缆类型电缆选择指南：如何选择适合的电缆类型在我们的日常生活和各种工业领域中，电缆扮演着至关重要的角色。
从为家庭电器供电到支撑大型工厂的生产设备运行，正确选择电缆类型是确保电力传输安全、高效的关键。
然而，面对市场上琳琅满目的电缆产品，如何做出明智的选择并非易事。
接下来，让我们一起深入探讨如何选择适合的电缆类型。
首先，我们需要明确电缆的使用场景和环境条件。
这是选择电缆的基础。
如果电缆将用于室内，例如家庭布线，那么环境相对较为稳定和温和。
但如果是用于户外，例如建筑工地或者露天矿山，电缆就需要具备良好的防水、防晒、抗腐蚀等性能。
例如，在潮湿的地下环境中，需要选择具有防水护套的电缆，以防止水分侵入导致短路。
而在高温环境下，如锅炉房或者冶金工厂，就需要选用耐高温的电缆，否则电缆的绝缘层可能会迅速老化甚至熔化，引发安全事故。
其次，考虑电缆所承载的电流大小也是至关重要的。
电流的大小直接决定了电缆的截面积。
一般来说，电流越大，所需的电缆截面积就越大。
如果选择的电缆截面积过小，无法承受实际通过的电流，就会导致电缆过热，不仅会影响电力传输效率，还可能引发火灾等严重后果。
相反，如果电缆截面积过大，虽然能够满足电流传输的需求，但会增加成本，造成不必要的浪费。
因此，在选择电缆时，需要根据实际的电流负载，参考相关的电气标准和规范，准确计算出所需的电缆截面积。
另外，电缆的电压等级也是不容忽视的因素。
不同的应用场景需要不同电压等级的电缆。
例如，家庭用电通常为 220V 或 380V，而在工业领域，电压可能高达数千伏甚至更高。
如果使用的电缆电压等级低于实际工作电压，可能会导致电缆击穿，造成短路和设备损坏。
因此，在选择电缆时，一定要确保其电压等级能够满足实际使用需求。
除了上述的基本因素，电缆的材质也会对其性能产生重要影响。
常见的电缆导体材质有铜和铝。
铜导体具有良好的导电性和柔韧性，但价格相对较高。
铝导体虽然价格较低，但导电性和柔韧性稍逊一筹。
电缆芯数的选择
“1进线电缆的芯数与接地形式有关，TN-C、TN-C-S接地系统均采用L1,L2,L3,PEN四线引至建筑物配电箱重复接地；TN-S接地系统从变电所引出L1,L2,L3,N,PE五线。
2电缆截面小于16平方时N线和相线同截面，大于16平方时N线不小于相线截面的一半。
气体放电灯为主、单相负荷较多的回路N线与相线截面相同。
”
“看低压配电系统的接地形式了,如为TN-S系统,则单相负荷一般为三芯,一芯是火线,一芯是中性线,一芯是PE线,三相负荷就是五芯线了.至于3+1芯,还有3+2芯,4+1芯.这里的1都是PE线,截面大于16的中性线和PE线是火线的一半.对照明负荷来说,单相不平衡,所以一般4+1芯,中性线的截面与火线同”
“到控制箱去的要有五芯的，原因在于控制箱要用220V电源，需要N线。
而电机不需要N线，所以四芯就可以了。
”
“电线、电缆，照明供电为4+1芯，电力箱供电一般为3+2芯；给UPS、电梯、变频设备（水泵、电机配电箱）供电的电线、电缆为4+1芯”
1，3+1电缆主要供电动机及不使用N线的三相平衡负荷中；
2，3+2电缆主要用在三相负荷平衡三相四线制系统（如消防泵、排烟风机、不含电子设备的电动机的三相四线制系统）等等。
3，4+1及5芯等径的电缆主要用在单相负荷较大的三相四线制系统供电、含电子设备的三相四线制系统供电（如电梯供电）、谐波较大的三相四线制系统供电（如变频设备供电）；
4，当电缆截面积小于等于16平方时，不能选用3+1电缆，要用4芯等截面电缆
欢迎您的下载，
资料仅供参考！
致力为企业和个人提供合同协议，策划案计划书，学习资料等等
打造全网一站式需求。
安装电线时如何进行线型选择
安装电线时如何进行线型选择电线在我们日常生活中扮演着重要的角色，从供电到传输信号，电线都承担着关键的功能。
当我们需要安装电线时，正确选择合适的线型对于安全和效果至关重要。
本文将介绍在安装电线时如何进行线型选择。
首先，了解不同的电线线型是十分重要的。
常见的家庭电线线型包括单芯电线、双芯电线和多芯电线。
单芯电线由一根铜芯线构成，适用于户内用电和低压电路。
双芯电线则由两根铜芯线构成，广泛用于照明和电源连接线。
多芯电线由多根芯线组成，便于电缆的综合布线，适用于复杂的信号传输和控制电路。
选择适当的电线线型需要考虑几个关键因素。
首先是所需承载的电流和电压。
不同线型的电线具有不同的额定电流和电压承受能力。
在选择电线线型时，应查阅电线制造商的技术规格，确保所选线型能够满足所需的电力承载要求。
此外，还要考虑线路的长度和负载类型。
较长的电线线路可能会引起电线的电压降低，因此需要选择电压降低较小的线型。
对于负载类型，例如照明、电源和数据传输等，需要选择相应的电线线型以满足其特定需求。
其次，考虑安装环境和条件的影响。
一些特殊环境需要选择特殊线型。
例如，在潮湿环境中，应使用具有防水和防潮性能的电线。
在高温环境中，应选择能够耐受高温的线型。
此外，在户外安装电线时，需要选择具有耐候性和耐UV辐射的线型，以避免线材老化和损坏。
另外，考虑电线的绝缘材料和外皮材料也是重要的因素。
电线的绝缘材料决定了其绝缘性能和耐热性能。
聚氯乙烯（PVC）和聚乙烯（PE）是常见的绝缘材料，具有良好的绝缘性能和耐热性能。
外皮材料的选择取决于安装环境和需求，例如耐磨损或耐油腐蚀等。
此外，在选择电线线型时，还要遵守国家和地区的安全标准和规定。
不同国家和地区对于电线线型的要求和标准可能有所不同。
确保选择的线型符合相应的安全标准和规定是至关重要的，以保证安装电线的安全性和合法性。
最后，为了确保安装电线的顺利进行和线路的正常运行，建议在选择线型前咨询电气工程师或专业技术人员的建议。
铜芯线的选取标准
2.5mm2 1.78mm 16A~25A4 mm2 2.2mm 25~32A6 mm2 2.78mm 32~40A截面：1 1.5 2.5 4 6 10 16 2535 50 70 95120倍数：9 9 9 8 7 6 5 4 3.53 3 2.5 2.5电流：9 14 23 32 48 60 90 100 123 150 210 238 300答案补充强电中线缆线径同电功率没有必然的换算关系。
这是因为交流电的趋肤效应在作怪。
线越粗流经的电流越大，但电流增大的比率跟导线截面的增大不是成正比的。
这样的话，二根4平方的线缆并接后要超过8个平方的线缆的效果。
若500W的功率用多少平方的线缆了？？这个计算公式是什么？？？这要看你用三相还是单相。
单相按P=UI三相按P=1.732*UI假设你是单相：P=UI I=P/U=500/220=2.27 安假设你是三相：P=1.732UI I=P/1.732U=500/1.732*380=0.75安可见三相与单相的计算是不一样的。
但选择电缆是没有公式可以算的。
不过，10安以下的电流，都可以用1平方毫米的线缆单相电知识：1.1、耗电量、功率、电流、电压的关系A、耗电量单位：千瓦.小时B、功率（P）单位：瓦特，简称瓦（W）；C、电流（I）单位：安培简称安（A）；D、电压（U）单位：伏特简称伏（V）；家用电源一般是单相交流电，电压为220伏；工业用电源是三相交流电，电压为380伏。
E、功率=电流×电压（P=U×I）F、耗电量=功率×用电时间= P× T 耗电量的单位是度，1度电是1000瓦的功率使用1小时所消耗的用电量。
1.2、电线的单位是平方毫米（mm2），分铜芯、铝芯，一般家庭装修用的是铜芯线。
国标GB4706.1-1992/1998规定的电线负载电流值（部分）铜芯线截面积 1.0mm2 2.0mm2 2.5 mm2 4 mm2 6 mm2允许长期电流6A~10A 10~16A 16A~25A 25~32A 32A~40A直径（mm） 1.12 1.6 1.78 2.2 2.78铝芯线截面积 2.0mm2 2.5 mm2 4 mm2 6 mm2 10 mm2允许长期电流8~12A 12A~19A 19~25A 25A~32A 32A~45A直径（mm） 1.6 1.78 2.2 2.78 3.56由于电热水器是短时间工作，所以一般以每1 mm2铜芯线可以允许通过8A~10A的电流计算。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高压电缆的选择采区高压电缆的选择相对下井主电缆的选择来讲更加简单，主要从三个方面来选择。
1、按持续允许电流来选择电缆截面KIp≥Ia式中：Ip 空气温度为25℃时，电缆允许截流量，安；对不同绝缘的高压电缆可查表12-2-5～12-2-7；12-2-21(交联电缆) K 温度校正系数；可查表12-2-25；电缆线芯最高允许工作温度65℃，周围环境温度25℃，故可K取1。
Ia 通过电缆的最大持续工作电流，安。
2、按电缆首端在系统最大运行方式时发生三相短路，应满足热稳定的要求。
⑴热稳定系数法。
此方法较简单，一般在纸绝缘电缆的热稳定计算中采用此法。
(目前不用)Amin≥IK(3)(tj)1/2/C式中：Amin 电缆短路时热稳定要求的最小截面，mm2；IK(3) 三相最大稳态短路电流，安；tj 短路电流作用的假想时间，秒；井下中央变馈出线整定时间一般取瞬动，故tj值为0.25秒。
C 热稳定系数，查表10-3-3。
⑵按电缆的允许短路电流法。
此法较复杂，主要用于交联聚乙烯电缆的热稳定计算。
①允许短路电流计算I SC={CC/(r20at)*ln{[1+α(θSC-20)]/ [1+α(θ0-20)]}}1/2式中：I SC 允许短路电流，安；θSC 电缆允许短路温度，℃；交联电缆为230℃；油浸纸绝缘电缆为220℃。
θ0 短路前电缆温度；℃；可取65℃r20 20℃时每厘米电缆导线的交流电阻，Ω/cm;α导体电阻的温度系数，20℃时：铜：0.00393 1/℃；铝：0.00403 1/℃；都近似于0.004；CC 每厘米电缆导线的电容，焦耳/厘米3·℃；铜：3.5；铝：2.48；t 短路时间，秒；为保护整定时间和开关动作时间之和。
取0. 5秒或0.75秒。
②导线交流电阻计算每厘米导线交流电阻r按下式计算：r=r′(1+YS+YP)式中：r 每厘米电缆导线交流电阻，Ω/cm;r′每厘米电缆导线直流电阻，Ω/cm;YS 集肤效应系数；YP 邻近效应系数。
③集肤效应和邻近效应系数计算见第十二章5-12-59页12-2-3和12-2-4两式。
④导线直流电阻计算每厘米电缆导线直流电阻r′按下式计算r′=ρ20/A[1+α(θ-20)]K1K2K3式中：ρ20 导线材料在20℃下的电阻系数；铜芯：1.84×10-6Ω·cm2/cm；铝芯：3.10×10-6 Ω·cm2/cm；A 导线截面积，cm2α 20℃时的电阻温度系数；θ电缆导线温度，℃；6KV取65℃，10KV取60℃；K1 扭绞系数，一般取：1.012K2 成缆系数，一般取：1.007K3 紧压效应系数，一般取：1.01⑶按正常负荷校验电压损失△U%=1000/10·U N 2·P·L(R0+X0tanφ)=K·P·L式中：K 每兆瓦公里负荷矩电缆中电压损失的百分数，6KV时，K=2.78(R0+X0tanφ)；10KV时，K=1·(R0+X0tanφ)。
在不同功率因数及不同电缆截面时的数据可查表10-3-6及10-3-7U N 额定电压，KV；P 电缆输送的有功功率，兆瓦；L 电缆线路长度，公里；截面(mm 2) 16 25 35 50 70 95 12R01.2870.8240.5880.4120.2940.2170.192X00.0940.0850.0780.0750.0720.0690.068 R0、X0 电缆单位长度的电阻及电抗，Ω/km。
不同截面电缆数据不一样。
(可查参考文献3附录二表2-2)高压系统正常电压损失不超过7%，故障状态下不得超过10% 设计时按7%校验。
电压损失应从地面变电所算起至采区变电所母线止，而不是从中央变起至采变。
低压电缆的选择电缆的选择包括确定电缆的型号、长度、芯线数目及主芯线截面大小。
其中以确定主芯线截面大小的计算较为复杂。
一、电缆选择的一般原则1、由于采区低压供电电压一般采用380/660V供电，优先采用660V供电，所以所选电缆电压主等级应大等于660V。
2、固定或半固定敷设的动力电缆，通常采用铠装电缆或不燃性橡胶电缆。
3、移动式或手持式电气设备都应使用专用的不燃性橡胶电缆。
4、固定敷设的照明，通讯、信号和控制用的电缆应用铠装电缆、塑料电缆或橡胶电缆，非固定敷设的，应用橡胶电缆。
5、低压电缆严禁采用铝芯。
6、电缆长度的确定⑴对于铠装电缆，其长度为巷道实际长度的1.05倍；对于橡套电缆；其长度为巷道实际长度的1.1倍。
⑵为了便于安装，当电缆中间有接头时，应在电缆两端处各增加3米。
⑶在确定电缆长度时，应以用电设备可能处于最远的地方来计算。
7、电缆芯线数目的确定⑴动力用橡套电缆一般选用四芯。
⑵信号电缆的芯数要根据控制、信号、通讯的需要来确定，并留有备用线芯，约为需用芯数的20%左右。
8、电缆截面选择原则⑴按电缆长时允许负荷电流的方法来选择，也叫安全载流量。
⑵按正常工作时的电压损失不超过允许范围。
应保证电动机正常工作的端电压不低于0.9U0。
⑶按电动机起动时端电压不低于额定电压的75%校验，或不会使磁力起动器无法合闸。
⑷对橡套电缆，还要考虑不小于电缆机械强度要求的最小截面。
橡套电缆按机械强度要求的最小截面满足机械强度要求的最小截用电设备名称面(mm2)各种采煤机组35～95可弯曲刮板运输机16～35小容量刮板运输机10～25回柱绞车、电动装岩机16～25局扇、电钻 4照明支线 1.5～2.5调度绞车、照明干线4～6⑸考虑到低压电缆短路的热稳定，即不因过热而损坏，故要求不小于保护装置要求的最小截面。
可查“第十三章井下过流保护5-13-47”中的表13-2-9。
二、电缆截面选择计算步骤1、按长时允许负荷电流选择电缆截面KIcc≥Ig式中；Icc 电缆允许安全截流量，安K 环境温度校正系数，环境温度按25℃，取1；Ig 用电设备持续工作电流，安。
干线电缆中所通过的工作电流：Iw=P·1000/√3·UN·cosφpj式中：UN 电网额定电压，伏；cosφpj 平均功率因数。
供多台电动机的干线电缆，由于每一段电缆所流过的电流不同，应分段按电流大小选择各段电缆截面，如差别不大时，一般选用同一截面。
向三台以上电动机供电时，负荷功率应按需用系数法计算。
P=Kx·∑PN式中：P 干线电缆所供负荷和计算功率，KW；Kx 需用系数；kx=0.286+0.714(Pmax/∑Pe)∑PN 干线电缆所供电动机额定功率之和，KW。
Pmax 最大电动机的额定功率，kW。
MY-0.3/0.66KV电缆载流量载流型号规格量(A)3×4+1×43×6+1×63×10+1×103×16+1×66 103×25+1×84 163×35+1×100 163×50+1×125 163×70+1×160 253×95+1×252、按正常工作时电压损失确定电缆截面⑴变压器中的电压损失计算△UB%=β（URcosφ+UXsinφ）△UB=△UB%·U2N/100式中：β变压器的负荷系数，β=IN/I2NIN 变压器正常运行时低压侧负荷电流，安；I2N 变压器低压侧额定电流，安；UR 变压器额定负荷时变压器中的电阻压降百分数，UR=[△P/(10·SN)]%；△P为变压器的短路损耗；UX 变压器额定负荷时变压器中的电抗压降百分数，UX=(UK2-UR2)1/2cosφ、sinφ变压器负荷中的功率因数；U2N 变压器二次侧额定电压，伏。
⑵电缆中电压损失计算三相的线电压损失为：△U=√3(IRcosφ+IXsinφ) 伏式中：R 导线电阻，欧；X 导线电抗，欧。
对于井下低压网络，通常忽略掉电抗电压损失部分，作近似计算，△U=√3·IRcosφ伏以R=L/γS代入上式得：ΔU=√3·I·Lcosφ/γS 伏式中：I 流过电缆的负荷电流，安；L 电缆线路的长度，米γ电导率，铜芯软电缆取42.5；铜芯铠装电缆取48.5；S 导线截面，mm2；cosφ电动机功率因数。
从上式可以看出，当线路的长度、材料、负荷电流及电压损失一定的情况下，可以求出导线截面S的大小。
如用负荷功率代替负荷电流，则可得计算电缆支线(即该电缆只带一个负荷)的电压损失公式为：ΔUZ=kfPeLz×103/γUeSzηd式中：ΔUZ 支线电缆电压损失，伏；kf 负荷率；即用电设备实际负荷与额定负荷之比。
一般取0.7～0.8；Pe 电动机额定功率，KW；Lz 支线电缆长度，米；γ电导率，m/Ω·mm2Sz 支线电缆导线截面，mm2ηd 电动机效率。
当电缆带几个负荷时，则可得电缆干线的电压损失公式为：ΔUG=kf∑PeLG×103/γUeSGηpj或ΔUG=kx∑PeLG×103/γUeSGΔUG 干线电缆电压损失，伏；kx 需用系数；∑Pe 电缆负荷的总额定功率，KW；SG 干线电缆导线截面，mm2ηpj 电动机的加权平均效率。
以上是采区低压电网电压损失计算方法，主要由三部分组成：变压器绕组中的电压损失△UB、干线电缆的电压损失ΔUG、支线电缆的电压损失ΔUZ。
以上三种电压损失之和∑△U应不大于规程规定的电压损失值△UY。
即：ΔUB+ΔUG+ΔUZ=∑△U≤△UY=U2e-UD式中：U2e 变压器二次额定电压，它约等于1.05Ue，Ue为电网额定电压，伏；UD 在正常工作时，电动机端子上的最低允许电压，伏；△UY 采区电网最大允许电压损失。
在电网不同额定电压Ue时，U2e、UD及△UY值U2e UD △UY 电网额定电压Ue380 400 361 39660 690 627 631140 1200 1083 117⑶按起动条件校验电缆截面采区移动设备的电动机均为鼠笼式电动机，且为直接起动，起动电流为额定电流的5～7倍。
为确保电动机能够正常起动，磁力起动器能够吸合，电动机起动时的端电压应满足电动机最低起动电压和磁力起动器最低吸合电压，为额定电压的75%。
验算时以距配电点最远，且功率最大的电动机为依据。
按这种条件验算的结果如能满足要求，那对其它设备就都能满足要求。
电动机起动时电网允许电压损失为：△UQY= U2e-0.7Ue式中：△UQY 电动机起动时电网允许电压损失，伏；U2e 变压器二次额定电压，伏；Ue 电动机的额定电压，伏。
把电动机起动时的电流及起动时的功率因数等有关量，代入正常工作时变压器、电缆的电压损失公式中，计算各部分电压损失之和；然后与起动时允许电压损失进行比较，如不符合要求，则需增大电缆截面或采取适当措施。
