《钢结构》第一章 钢结构绪论
能保证塑性变形和焊接性能的钢材。使用在抗震结 构构件和部位中；SN400C及SN490C具有非常好的
抗层状撕裂性能，主要使用在如箱型柱的外部板材 等需要板厚方向性能（Z向性能）的构件和部位中。 SN B、C类钢材均对屈服点的上限值做出了规定，
以防构件需塑性变形耗能的部位不能进入塑性屈服； 并对碳当量及磷、硫的上限予以严格限制。
③不能精确地考虑结构体系与它的构件之间 的相互影响，无法在给定荷载下预测结构体 系的破坏模式；④需要花费大量时间进行各 构件的承载力验算，包括计算长度的计算； ⑤不便于基于计算机的分析和设计。
要克服上述问题，必须开展以整个框架结构 体系为对象的二阶非弹性分析，即所谓高等 分析和设计。此时，可求得在特定荷载作用 下框架体系的极限承载力和失效模态，而无 需对各个构件进行验算。
目前大多数国家(当然包括我国)采用计算长度法计 算钢结构的稳定问题。该方法的步骤是：采用一阶 分析求解结构内力，按各种荷载组合求出各杆件的 最不利内力，按第一类弹性稳定问题建立结构达临 界状态时的特征方程，确定各压杆的计算长度；将 各杆件隔离出来，按单独的压弯构件进行稳定承载 力验算，验算中考虑了弹塑性、残余应力和几何缺 陷等的影响。该方法的最大特点是采用计算长度系 数来考虑结构体系对被隔离出来的构件的影响，计 算比较简单，对比较规则的结构也可给出较好的结 果。
上述“各种作用”是指凡使结构产生内力或变形的各种原
因，如施加在结构上的集中荷载或分布荷载，以及引起结构外 加变形或约束变形的原因，例如地震、地基沉降、温度变化等。
二. 结构的可靠度 结构在规定的时间内，在规定的条件下，完成预
定功能的能力，称为结构的可靠性(reliability)。结构 可靠度是对结构可靠性的定量描述，即结构在规定的 时间内，在规定的条件下，完成预定功能的概率。对 结构可靠度的要求与结构的设计基准期长短有关，设 计基准期长，可靠度要求就高，反之则低。一般建筑 物的设计基准期为50年
抗层状撕裂性能，主要使用在如箱型柱的外部板材 等需要板厚方向性能（Z向性能）的构件和部位中。 SN B、C类钢材均对屈服点的上限值做出了规定，
以防构件需塑性变形耗能的部位不能进入塑性屈服； 并对碳当量及磷、硫的上限予以严格限制。
③不能精确地考虑结构体系与它的构件之间 的相互影响，无法在给定荷载下预测结构体 系的破坏模式；④需要花费大量时间进行各 构件的承载力验算，包括计算长度的计算； ⑤不便于基于计算机的分析和设计。
要克服上述问题，必须开展以整个框架结构 体系为对象的二阶非弹性分析，即所谓高等 分析和设计。此时，可求得在特定荷载作用 下框架体系的极限承载力和失效模态，而无 需对各个构件进行验算。
目前大多数国家(当然包括我国)采用计算长度法计 算钢结构的稳定问题。该方法的步骤是：采用一阶 分析求解结构内力，按各种荷载组合求出各杆件的 最不利内力，按第一类弹性稳定问题建立结构达临 界状态时的特征方程，确定各压杆的计算长度；将 各杆件隔离出来，按单独的压弯构件进行稳定承载 力验算，验算中考虑了弹塑性、残余应力和几何缺 陷等的影响。该方法的最大特点是采用计算长度系 数来考虑结构体系对被隔离出来的构件的影响，计 算比较简单，对比较规则的结构也可给出较好的结 果。
上述“各种作用”是指凡使结构产生内力或变形的各种原
因，如施加在结构上的集中荷载或分布荷载，以及引起结构外 加变形或约束变形的原因，例如地震、地基沉降、温度变化等。
二. 结构的可靠度 结构在规定的时间内，在规定的条件下，完成预
定功能的能力，称为结构的可靠性(reliability)。结构 可靠度是对结构可靠性的定量描述，即结构在规定的 时间内，在规定的条件下，完成预定功能的概率。对 结构可靠度的要求与结构的设计基准期长短有关，设 计基准期长，可靠度要求就高，反之则低。一般建筑 物的设计基准期为50年

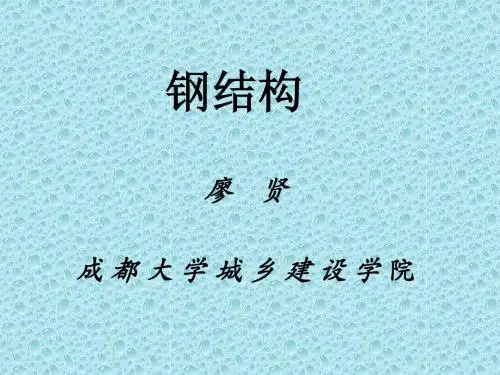

钢结构1绪论A
1.2 钢结构的建造过程和内在缺陷
第一章 绪论
成都大学城乡建设学院
1.3 钢结构的计算方法
钢结构设计变迁
建国～ 1957年 ：采用总安全系数的容许应力 计算法 1957～1974：采用三个系数的极限状态计算法 1974 ～ 1989：采用以结构极限状态为依据， 进行多系数分析，用单一的系数表示的容许应 力计算法 1989 ～ ：采用以概率论为基础的极限状态设 计法
第一章 绪论
成都大学城乡建设学院
结构概率极限状态设计法
1、基本概念 结构可靠度： 结构可靠度：结构在规定的时间（50年），规定的条
件（正常设计、正常施工、正常使用、正常维护）下， 完成预定功能的概率。 失效概率：结构不能完成预定功能的概率。
结构的功能要求 结构的功能要求
安全性 适用性 耐久性
第一章 绪论
钢材的验收、整理、 钢材的验收、整理、保管 按图放样 加工如切割、 加工如切割、冲孔等 构件整平 构件装配 变形矫正 除锈涂漆
二、工地安装的工序： 工地安装的工序：
现场的扩大拼装 子结构吊装就位 精确就位后固定
1.2 钢结构的建造过程和内在缺陷
第一章 绪论
成都大学城乡建设学院
1.2 钢结构的建造过程和内在缺陷 1.2.2钢结构的内在缺陷 钢结构的内在缺陷
µZ µ µ Z = µR − S β = σZ 2
可见: 大则P 可见: β大则Pf小； β与Pf有一一对应关系 β称结构可 靠性指标
σ +σ
2 S
第一章 绪论
成都大学城乡建设学院
正态分布时β 正态分布时β与pf的对应关系
可靠度指标
4.5
4.2
4.0
3.7
3.5
第1章钢结构绪论
各种与钢结构有关 设计规范
防火、 防腐 设计 施工 规范
第三层次
各种与钢结构设计 规范配套的施工及 验收规范 与钢结构有关的各 种材料标准
第四层次
第五层次
图1.8 各种规范之间的相互关系
第 1章 绪 论
• 钢结构与实训是一门理论性和实践性较强的课程。 内容多、涉及面广；要求材料、力学、工厂加工、 施工机械、焊接工艺、工程测量等方面的基础知识。 • 钢结构的构造形式复杂，要求空间想象能力强； • 要处理好各个章节的独立性和联系性。 • 钢结构制作与安装的复杂性和多样性。 • 需积累收集钢结构典型的钢实际工程案例每个实训 项目确保学生将所学知识用于实际工程或模拟工程。
第 1章 绪 论
复习思考题
1.通过网上查阅近期有关钢结构方面的信息，了解目前 我国钢结构的发展趋势。 2.通过网上查阅目前我国和世界上各5座具有代表性的钢 结构建筑，按下表填写这些钢结构建筑的基本情况。 3.钢结构有哪些优缺点？ 4.与钢结构有关的现行规范、规程、规定有哪些？举例 说明。 5.试分析国家体育场“鸟巢”、游泳中心“水立方” 和 国家大剧院的钢结构分别属于那种结构形式。 6.钢结构施工课程有哪些主要内容和特点？ 7.根据学院和当地的实际情况，选择性的完成下篇第 13.2节的实训项目。
建筑底面面积为80,000m2，屋顶面积76,719m2，地上层数6层，最高 点高度53.00m，可容纳观众数60,000。 屋顶结构采用钢桁架悬挑结构 。屋面桁架落地，形似露珠 。
天津奥林匹克体育场俯瞰效果图
第 1章 绪 论
国家大剧院 位于北京人民大会堂西侧，西长安街以南，总占地面积近12公顷， 总建筑面积近15万平方米，总投资26.88亿元，目前已进行过网壳部分 设计与施工验收审查会议。 该工程外部围护结构为钢结构网壳，是半椭圆球形，东西长轴 212.2m，南北短轴143.64m，总高度46.285。内设歌剧院（2416席）、 音乐厅（2017席）及戏剧院（1040席）及公共大厅等。屋面采用钛金属 板，整个网壳外环绕人工湖（35500m2）,各种通道及入口均设在水下 。 设计为法国巴黎机场公司安德鲁建筑师，北京市建筑设计研究院参与主 体设计 ，整体结构用钢量达6750t，195kg/m。 第 1章 绪 论
第1章绪论3节
第一章 绪论
北京2008奥运场馆
第一章 绪论
第一章 绪论
第一章 绪论
第一章 绪论
第一章 绪论
第一章 绪论
第一章 绪论
第一章 绪论
第一章 绪论
第一章 绪论
第一章 绪论
3．多层、高层结构
北 京 金 宸 公 寓 （ 钢 结 构 多 层 住 宅 ）
第一章 绪论
第一章 绪论
4．塔桅结构
国家体育场，国家游泳中心，国家体育馆，天津 奥林匹克中心体育场，北京老山奥运自行车馆，2008 年奥运篮球馆（五棵松）， 2008年奥运羽毛球比赛馆 （在北京工业大学内）， 2008年奥运会摔跤馆（在中 国农业大学内），2008年奥运会乒乓球馆（在北京大学 内）．
第一章 绪论
北京2008奥运场馆
ห้องสมุดไป่ตู้
第一章 绪论
第一章 绪论
第一章 绪论
2．大跨结构 主要用于飞机库、汽车库、火车站、大会堂、体
育馆、展览馆、影剧院等，其结构体系主要采用框架 结构、网架结构、网壳结构、悬索结构、充气结构、 张拉整体结构、膜结构、杂交结构及预应力钢结构等。
第一章 绪论
北京2008年奥运会为20项比赛项目建37座体育场 馆．其中32座在北京，19座为新建，13座为改建．另 5座在外省，3座新建在天津，沈阳和青岛，2座改建在 上海和秦皇岛．共新建22座，改建15座旧场馆，实为 我国当前一件非常具有挑战性的艰难任务．现已确定 下来并已施工或准备施工的有9个场馆，为：
第一章 绪论
特性
与混凝土高层相比： 自重轻，截面小，可降低基础造价，室内有效面积大，
与玻璃幕墙结合，建成现代感很强的建筑外形； 施工速度快、工业化程度高，可降低人工费用，增加
钢结构设计原理复习
钢结构设计原理复习第一章绪论1、钢结构的特点（前5为优点，后三为缺点）1）强度高、重量轻2）材质均匀，塑性、韧性好3）良好的加工性能和焊接性能（易于工厂化生产，施工周期短，效率高、质量好）4）密封性能好 5 )可重复性使用性 6 ) 耐热性较好，耐火性差7)耐腐蚀性差8)低温冷脆倾向2、钢结构的应用1）大跨结构【钢材强度高、结构重量轻】（体育馆、会展、机场、厂房）2）工业厂房【具有耐热性】3）受动力荷载影响的结构【钢材具有良好的韧性】4）多层与高层建筑【钢结构的综合效益指标优良】（宾馆、办公楼、住宅等）3、结构的可靠度：结构在规定的时间（50年），规定的条件（正常设计、正常施工、正常使用、正常维护）下，完成预定功能的概率。
4、结构的极限状态：承载能力极限状态（计算时使用荷载设计值）、正常使用极限状态（荷载取标准值）5、涉及标准值转化为设计值的分项系数：恒荷载取1.2 活荷载取1.4第二章钢结构的材料1、钢材的加工①热加工：指将钢坯加热至塑性状态，依靠外力改变其形状，生产出各种厚度的钢板和型钢。
（热加工的开轧和锻压温度控制在1150-1300℃）②冷加工：指在常温下对钢材进行加工。
（冷作硬化现象：钢材经冷加工后，会产生局部或整体硬化，即在局部或整体上提高了钢材的强度和硬度，降低了塑性和韧性的现象）③热处理：指通过加热、保温、冷却的操作方法，使钢材的组织结构发生变化，以获得所需性能的加工工艺。
（退火、正火、淬火和回火）3、钢材的六大机械性能指标屈服点f y：它是衡量钢材的承载能力和确定钢材强度设计值的重要指标。
（作为钢结构设计可以达到的最大应力）抗拉强度f u：它是钢材破坏前所能承受的最大应力。
（强度的安全储备）伸长率δ：代表材料断裂前具有的塑性变形能力。
断面收缩率ψ：断面收缩率ψ越大，钢材的塑性越好。
冷弯性能（塑性）：钢材在冷加工（常温下加工）产生塑性变形时，对发生裂缝的抵抗能力。
冲击韧性：【韧性：反映钢材抵抗冲击荷载、动力荷载的能力，是钢材在变形和断裂中吸收能量的度量。

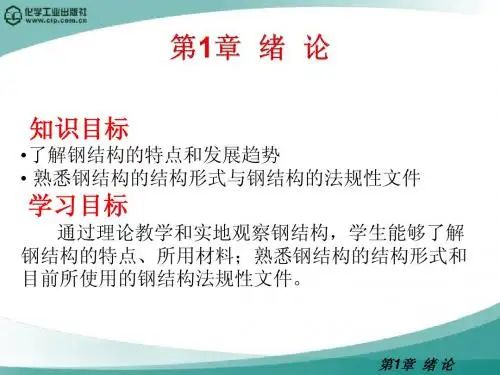

第1章绪论
普通高等学校土木工程专业规范推荐教材
钢结构基本原理
