《泵与泵站》课程设计—取水泵站的设计

《泵与泵站》课程设计—取水泵站的设计

一、设计说明书<一>工程概述(一) 工程概括市因发展需要,原有的第一水厂已不能满足居民的用水要求,因此,规划设计日产水能力为9.5万m3的第二水厂,给水管线设计已经完成,现需设计该水厂取水泵房。

(二) 设计资料市新建第二水厂工程近期设计水量为85000m3/d,要求远期发展到95000m3/d,采用固定取水泵房用两条直径为800mm的自流管从江中取水。

水源洪水位标高为38.00m,枯水位标高为24.60m。

净水构筑物前配水井的水面标高为57.20m,自流取水管全长280m,泵站到净化场的输水干管全长1500m。

自用水系数α=1.05~1.1,取水头部到泵房吸水间的全部水头损失为10kPa,泵房底板高度取1~1.5m。

二、设计概要取水泵站在水厂中也称一级泵站.在地面水水源中,取水泵站一般由吸水井、泵房及闸阀井三部分组成。

取水泵站由于它靠江临水的确良特点,所以河道的水文、水运、地质以及航道的变化等都会影响到取水泵上本身的埋深、结构形式以及工程造价等。

其从水源中吸进所需处理的水量,经泵站输送到水处理工艺流程进行净化处理。

本次课程设计仅以取水泵房为例进行设计,设计中通过粗估流量以及扬程的方法粗略的选取水泵;作水泵并联工况点判断各水泵是否在各自的高效段工作,以此来评估经济合理性以及各泵的利用情况。

取水泵房布置采用圆形钢筋混凝土结构,以此节约用地,根据布置原则确定各尺寸间距及长度,选取吸水管路和压水管路的管路配件,各辅助设备之后,绘制得取水泵站平面图及取水泵站立体剖面图各一张。

设计取水泵房时,在土建结构方面应考虑到河岸的稳定性,在泵房的抗浮、抗裂、抗倾覆、防滑波等方面均应有周详的计算。

在施工过程中,应考虑到争取在河道枯水位时施工,要抢季节,要有比较周全的施工组织计划。

在泵房投产后,在运行管理方面必须很好地使用通风、采光、起重、排水以及水锤防护等设施。

此外,取水泵站由于其扩建比较困难,所以在新建给水工程时,可以采取近远期结合,对于本例中,对于机组的基础、吸压水管的穿插嵌管,以及电气容量等我们应该考虑到远期扩建的可能性,所以用远期的容量及扬程计算。

(完整word版)雨水泵站设计说明书

(完整word版)雨水泵站设计说明书

目录设计说明书 3一、主要流程及构筑物 31。

1 泵站工艺流程 31。

2 进水交汇井及进水闸门 31.3 格栅 31。

4 集水池 41.5 雨水泵的选择 61。

6 压力出水池: 61。

7 出水闸门 61。

8 雨水管渠 61.9 溢流道 7二、泵房 72.1 泵站规模 72.2 泵房形式 72。

3 泵房尺寸 9设计计算书 11一、泵的选型 111.1 泵的流量计算 111.2 选泵前扬程的估算 111.3 选泵 111.4 水泵扬程的核算 12二、格栅间 142.1 格栅的计算 142.2 格栅的选型 15三、集水池的设计 163.1 进入集水池的进水管: 163。

2 集水池的有效容积容积计算 16 3.3 吸水管、出水管的设计 163.4 集水池的布置 17四、出水池的设计 174.1出水池的尺寸设计 174。

2 总出水管 17五、泵房的形式及布置 175。

1泵站规模: 175.2泵房形式 185.3尺寸设计 185.4 高程的计算 19设计总结 20参考文献 21设计说明书一、主要流程及构筑物1。

1 泵站工艺流程目前我国工厂及城市雨水泵站流程一般都采用以下方式:进入雨水干管的雨水,通过进水渠首先进入闸门井,然后进入格栅间,将杂物拦截后,经过扩散,进入泵房集水池,经过泵抽升后,通过压力出水池并联,由两条出水管排入河中。

出水管上设旁通管与泵房放空井相连,供试车循环用水使用。

1.2 进水交汇井及进水闸门1。

2。

1 进水交汇井:汇合不同方向来水,尽量保持正向进入集水池。

1。

2。

2 进水闸门:截断进水,为机组的安装检修、集水池的清池挖泥提供方便.当发生事故和停电时,也可以保证泵站不受淹泡.一般采用提板式铸铁闸门,配用手动或手电两用启闭机械.1.3 格栅1。

3.1 格栅:格栅拦截雨水、生活污水和工业废水中较大的漂浮物及杂质,起到净化水质、保护水泵的作用,也有利于后续处理和排放.格栅由一组(或多组)平行的栅条组成,闲置在进站雨、污水流经的渠道或集水池的进口处。

取水泵房设计

取水泵房设计

取水泵房初步设计一、设计说明书设计任务及基本设计资料宜城市自来水公司为解决供水紧张问题,计划新建一座设计水量为80000吨/天的水厂(远期供水120000吨/天),水厂以赣江为原水,采用固定式取水泵房,取水点处修水最高洪水位59.340米(1﹪频率),最低枯水位50.830(99%保证率)米,常水位92.40米,水厂地面标高115.00米,泵站设计地面标高97.00米,水厂反应池水面高出地面3.00米,泵站到水厂的输水干管全长3200米。

试进行该一级泵站的工艺设计。

3.设计技术要求设计要求达到扩初设计程度,设计成果包括:(1)泵站平面布置图.(1~2张)(2)泵站剖面图. (1张)(3)主要设备及材料表.(4)设计计算及说明书.二、设计概要取水泵站在水厂中也称一级泵站.在地面水水源中,取水泵站一般由吸水井、泵房及闸阀井三部分组成。

取水泵站由于它靠江临水的确良特点,所以河道的水文、水运、地质以及航道的变化等都会影响到取水泵上本身的埋深、结构形式以及工程造价等。

其从水源中吸进所需处理的水量,经泵站输送到水处理工艺流程进行净化处理。

设计中通过粗估流量以及扬程的方法粗略的选取水泵;作水泵并联工况点判断各水泵是否在各自的高效段工作,以此来评估经济合理性以及各泵的利用情况。

取水泵房布置采用圆形钢筋混凝土结构,以此节约用地,根据布置原则确定各尺寸间距及长度,选取吸水管路和压水管路的管路配件,各辅助设备之后,绘制得取水泵站平面图及取水泵站立体剖面图各一张。

设计取水泵房时,在土建结构方面应考虑到河岸的稳定性,在泵房的抗浮、抗裂、抗倾覆、防滑波等方面均应有周详的计算。

在施工过程中,应考虑到争取在河道枯水位时施工,要抢季节,要有比较周全的施工组织计划。

在泵房投产后,在运行管理方面必须很好地使用通风、采光、起重、排水以及水锤防护等设施。

此外,取水泵站由于其扩建比较困难,所以在新建给水工程时,可以采取近远期结合,对于本例中,对于机组的基础、吸压水管的穿插嵌管,以及电气容量等我们应该考虑到远期扩建的可能性,所以用远期的容量及扬程计算。

消防泵房设计说明 设置在天面的消防水池泵房大样图CAD格式

消防泵房设计说明 设置在天面的消防水池泵房大样图CAD格式

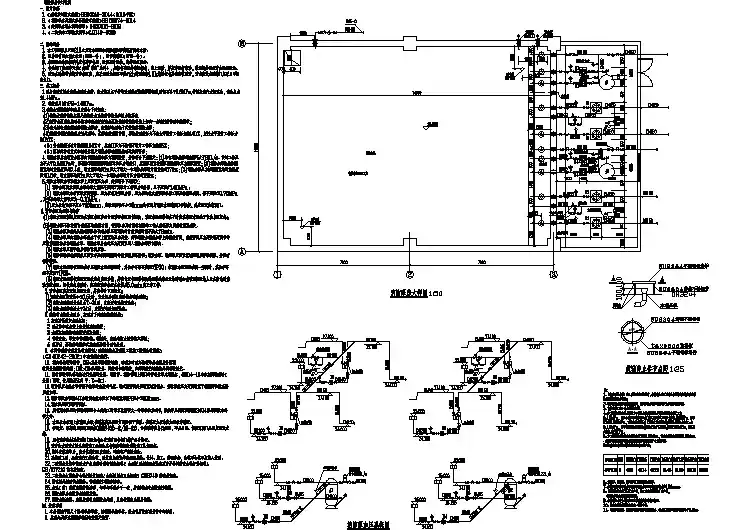

排水浅沟吸水槽#1#2B2B2B4B4B1B1B3B3100100焊接A水箱底板DN32×4SUS304薄壁不锈钢管ASUS304不锈钢板制作SUS304薄壁不锈钢管SUS304不锈钢板制作t3×Φ600防涡板Φ500A-AP10006008006008004003004008006008006008004002004001210120040026601800600186012009005001300700500800900500800500600900450700110007000760010001000500100012001500130080080010012001055014150消防泵房设计说明一.设计依据1.《建筑设计防火规范》GB50016-2014(2018年版)2.《消防给水及消火栓系统技术规范》GB50974-20143.《建筑给水排水设计标准》GB50015-20194.《二次供水工程技术规程》CJJ140-2010二.总的部分1.本工程泵房从天面216立方米水池吸水提供消防和喷淋所需的水量。2.泵房设有两台消火栓泵(两用一备),两台喷淋泵(两用一备)。3.水泵机组的易损零件应有库存备用,以便及时更换,保持机组完好。4.各类阀门应经常开启(标明"常闭"除外),应标有明显的启闭标志,防止误动,并应常试行启动,轴承部分要经常加注润滑油。5.附设在建筑物内的消防水泵房,应采用耐火极限不低于2h的隔墙和1.5h的楼板与其他部位隔开,开向疏散走道的门应采用甲级防火门。三.施工部分1.泵房内消火栓及喷淋水泵吸水管、出水管及主干管均采用热浸镀锌焊接钢管,耐压不小于1.0MPa,管网应进行水压试验,试验压力为1.4MPa。2.管道采用阀门PN=1.0MPa。3.消防水泵的选择和应用应符合下列规定:(1)消防水泵的性能应满足消防给水系统所需流量和压力的要求.(2)消防水泵所

农水专业泵房毕业设计说明书

农水专业泵房毕业设计说明书

第一章设计任务与基本资料一、设计任务完成胜利排水泵站的初步设计二、建站目的为对某市用水环境进行综合治理,满足全市排污排涝等需求,拟在该市东区建一座排水泵站,将水排入外河,市内有一环卫河自西向东,市内外泄水流可汇入南北流向的外河—上龙河。

三、设计标准水泵站按《泵站设计规范》和《室外给水排水设计规范》的标准,该站为三级建筑物。

四、基本资料1、地形资料环卫河自西向东,河底高程4m,底宽4m,外河为南北流向。

防洪堤顶高程14.5m,堤坡底为1:2.5,建站地点高程9m。

2、地质资料建站地点地势平坦,地面下向至5.04m为素填土,夹少量碎砖、小石子、植物根,r=190KN/m3,c=17 KN/m2,内磨擦角φ=13°,[R]=80KN/m2;5.04米以下为亚粘土,r=190KN/m3,c=10 KN/m2,内磨擦角φ=18°,[R]=100KN/m2泵站墙后回填土,r=190KN/m3,c=30 KN/m2,φ=15°,外磨擦角取(1/3-2/3)φ。

3、水文资料环卫河末底面高程:▽4.0m环卫河河底宽度:4.0m水组位合:4、流量资料:5、交通外河可以行船,附近有公路通往市区,交通便利。

6、电源站址附近有变电所一座,6KV输电线路经过此站。

7、排水时最高气温37°,最高水温25°。

五、其它设计依据1、设计任务与指导书扬州大学20032、《泵站设计规范》GB/T50265-973、《水泵站设计示例与习题》4、《中小型泵站设计与改造技术》储训刘复新主编5、《泵站过流设施与截流闭锁装臵》严登丰著6、《中小型泵站设计图集》第二章泵站设计参数确定一、设计流量确定Q= qA=0.36×11=3.96m3/s式中q为排水率(m3/s/KM2)A为胜利站抽排面积。

二、设计净扬程的确定H=10.5-5=5.5m三、设计扬程初估H设=(1+K)H净=1.2×5.5=6.6m取K=0.2四、确定最大、最小净扬程Hmax=11-5=6mHmin=8.5-5=3.5m第三章水泵选型及设备配套一、水泵机组选型⑴确定泵型方案根据上述扬程计算结果,再加上管路损失,扬程按15%估算,则 H=H+H损=5.5+5.5×15%=6.3m初选泵型:一般情况下,设计扬程小于10米时,宜选用轴流泵;5~20米时,宜选用混流泵。

泵房设计说明书最终版

泵房设计说明书最终版

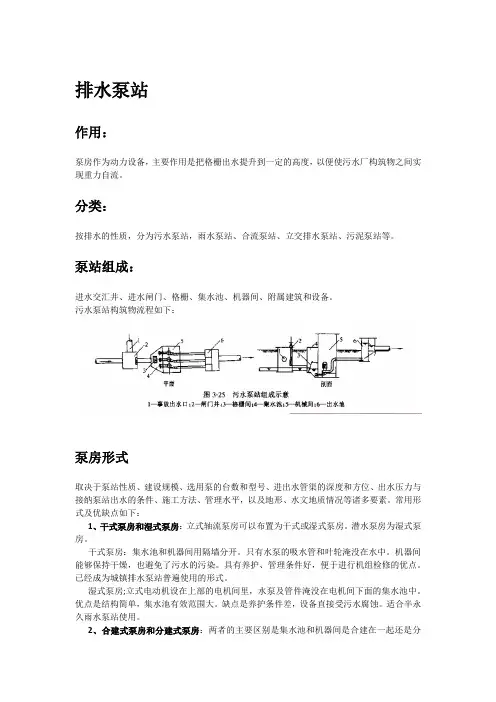

排水泵站作用:泵房作为动力设备,主要作用是把格栅出水提升到一定的高度,以便使污水厂构筑物之间实现重力自流。

分类:按排水的性质,分为污水泵站,雨水泵站、合流泵站、立交排水泵站、污泥泵站等。

泵站组成:进水交汇井、进水闸门、格栅、集水池、机器间、附属建筑和设备。

污水泵站构筑物流程如下:泵房形式取决于泵站性质、建设规模、选用泵的台数和型号、进出水管渠的深度和方位、出水压力与接纳泵站出水的条件、施工方法、管理水平,以及地形、水文地质情况等诸多要素。

常用形式及优缺点如下:1、干式泵房和湿式泵房:立式轴流泵房可以布置为干式或湿式泵房。

潜水泵房为湿式泵房。

干式泵房:集水池和机器间用隔墙分开。

只有水泵的吸水管和叶轮淹没在水中。

机器间能够保持干燥,也避免了污水的污染。

具有养护、管理条件好,便于进行机组检修的优点。

已经成为城镇排水泵站普遍使用的形式。

湿式泵房;立式电动机设在上部的电机间里,水泵及管件淹没在电机间下面的集水池中。

优点是结构简单,集水池有效范围大。

缺点是养护条件差,设备直接受污水腐蚀。

适合半永久雨水泵站使用。

2、合建式泵房和分建式泵房:两者的主要区别是集水池和机器间是合建在一起还是分成两个独立的构筑物。

合建式泵房机器间和集水池合建在一座构筑物里面,大多采用自灌式启动水泵。

合建式泵房还可以将进水闸井、格栅井、集水池、机器间、出水池等部分或全部合建在一座主题构筑物里面使得布置更加紧凑、合理。

但是由于出水池的埋深浅,同集水池底板的高差大,要采取措施防止不均匀沉降。

合建式的优点是布置紧凑、占地少、水头损失小、管理方便。

分建式泵房:这种形式可以将机器间尽量抬高,减小地下部分深度,地下式的集水池多为圆形或者为矩形。

分建式泵房的优点是结构上处理比合建式简单,施工方便,机器间也没有被污水渗透的危险。

对于土质条件比较差的泵房,采用非自灌或半自灌启动的水泵,分建式可以减少施工难度和降低工程造价。

3、圆形泵房和矩形、组合型泵房:泵房下部集水池和上部机器间的形状与水量大小、机组台数、施工条件和工艺要求有关。

泵房设计说明书.

泵房设计说明书.

中国矿业大学——环境与测绘学院《水泵及水泵站》课程设计说明书目录1.设计目的及基本资料-----------------------------32.设计流量--------------------------------------43.自流管设计------------------------------------44.水泵设计流量及扬程----------------------------45.水泵机组选择----------------------------------56.吸、压水管的设计------------------------------57.机组及管路布置--------------------------------68.泵站内管路的水力计算--------------------------69.辅助设备的选择和布置--------------------------810.泵站各部分标高的确定--------------------------911.泵房平面尺寸确定------------------------------9设计目的及基本资料设计目的:本课程设计的主要目的是把《水泵及水泵站》、《给水工程》中所获得的理论知识加以系统化。

并应用于设计工作中,使所学知识得到巩固和提高,同时提高同学们有条理地创造性地处理设计资料地独立工作能力。

设计基本资料:1. 某中小水厂,近期设计水量6万米3/日,要求远期10万米3/日(不包括水厂自用水)2. 原水厂水质符合饮用水规定。

根据河岸地质地形以决定采用固定式泵房由吸水井中抽水,吸水井采用自流管从取水头部取水,取水头部采用箱式。

取水头部到吸水井的距离为80米。

3. 水源洪水为标高为48.7米(1%频率);枯水位标高为30.2米(97%频率);常年平均水位标高为39.8米。

4. 净水厂混合井水面标高为58.1米,取水泵房到净水厂管道长900米。

泵房设计说明书最终版

泵房设计说明书最终版

泵房设计说明书最终版排水泵站作用:泵房作为动力设备,主要作用是把格栅出水提升到一定的高度,以便使污水厂构筑物之间实现重力自流。

分类:按排水的性质,分为污水泵站,雨水泵站、合流泵站、立交排水泵站、污泥泵站等。

泵站组成:进水交汇井、进水闸门、格栅、集水池、机器间、附属建筑和设备。

污水泵站构筑物流程如下:泵房形式取决于泵站性质、建设规模、选用泵的台数和型号、进出水管渠的深度和方位、出水压力与接纳泵站出水的条件、施工方法、管理水平,以及地形、水文地质情况等诸多要素。

常用形式及优缺点如下:1、干式泵房和湿式泵房:立式轴流泵房可以布置为干式或湿式泵房。

潜水泵房为湿式泵房。

干式泵房:集水池和机器间用隔墙分开。

只有水泵的吸水管和叶轮淹没在水中。

机器间能够保持干燥,也避免了污水的污染。

具有养护、管理条件好,便于进行机组检修的优点。

已经成为城镇排水泵站普遍使用的形式。

湿式泵房;立式电动机设在上部的电机间里,水泵及管件淹没在电机间下面的集水池中。

优点是结构简单,集水池有效范围大。

缺点是养护条件差,设备直接受污水腐蚀。

适合半永久雨水泵站使用。

2、合建式泵房和分建式泵房:两者的主要区别是集水池和机器间是合建在一起还是分成两个独立的构筑物。

合建式泵房机器间和集水池合建在一座构筑物里面,大多采用自灌式启动水泵。

合建式泵房还可以将进水闸井、格栅井、集水池、机器间、出水池等部分或全部合建在一座主题构筑物里面使得布置更加紧凑、合理。

但是由于出水池的埋深浅,同集水池底板的高差大,要采取措施防止不均匀沉降。

合建式的优点是布置紧凑、占地少、水头损失小、管理方便。

分建式泵房:这种形式可以将机器间尽量抬高,减小地下部分深度,地下式的集水池多为圆形或者为矩形。

分建式泵房的优点是结构上处理比合建式简单,施工方便,机器间也没有被污水渗透的危险。

对于土质条件比较差的泵房,采用非自灌或半自灌启动的水泵,分建式可以减少施工难度和降低工程造价。

3、圆形泵房和矩形、组合型泵房:泵房下部集水池和上部机器间的形状与水量大小、机组台数、施工条件和工艺要求有关。

某水泵站设计说明书_secret

某水泵站设计说明书_secret

第1节 绪论 1.1 泵站的设计水量为(6.8)万m 3/d 。

1.2 给水管网设计的部分成果:1.2.1 根据用水曲线确定二泵站工作制度,分两级工作。

第一级,每小时占全天用水量的(2.7%)。

第二级,每小时占全天用水量的(5.48%)。

1.2.2 城市设计最不利点的地面标高为270m,建筑层数5层,自由水压为24m 。

1.2.3 给水管网平差得出的二泵站至最不利点的输水管和配水管网的总水头损失为24.1m 。

1.3 清水池所在地地面标高为264.6m ,清水池最低水位在地面以下3.8m 。

1.4 城市的最高温度为(36.9摄氏度)最低温度为(5.2摄氏度) 1.5 站所在地土壤良好,地下水位为(3.1m)。

1.6 泵站具备双电源条件。

第2节 水泵机组的初步选择2.1 泵站设计参数的确定泵站一级工作时的设计工作流量泵站二级工作时的设计工作流量s L h m Q /./%..722254917622105334==⨯⨯=Ⅱ泵站一级工作时的设计扬程m ..h h H H c 55125132412Z 0==泵站内Ⅰ++++++=∑∑其中 c Z —地形高差(m );0H —自由水压(m);∑h —总水头损失(m);∑泵站内h—泵站内损失(初步估计为1.5m )。

2.2 选择水泵可用管路特性曲线进行选泵。

先求出管路特性曲线方程中的参数,因为m H ST 362412=+=,所以5222595123602513m /s ./.Q /h h S =+=+=∑∑)()(泵站内,因此225936Q SQ H H ST +=+=。

为了方便日后水泵的管理和维修,选择三台同样型号的水泵,互为备用,第一级工作时两台水泵并联工作,第二级工作时一台水泵单独工作。

列表1,管路特性曲线关系表。

方案一:选择300S58型水泵并联时,工况点(见M 点)kW P ,.%.,m .H ,h /m .Q 300783384651818533====%=,总泵ηη单泵时,工况点(见N 点)kW P ,.%.,m .H ,h /m Q 16086868434211763====%=,总泵ηη方案二:选择12Sh9型水泵 并联时,工况点(见M 点)kW P ,.%.,m .H ,h /m .Q 360379181951718703====%=,总泵ηη单泵时,工况点(见N 点)kW P ,.%.,m .H ,h /m .Q 175155881941911383====%=,总泵ηη两种方案的比较:在两者轴功率差不多的前提下,显然300S58效率更高,最终确定选择300S58型水泵三台,互为备用,工况点见上述。

泵站方案设计说明

泵站方案设计说明

泵站方案设计说明一、设计依据(1)工程勘察设计任务单。

(2)工艺设计条件提供单和条件图。

(3)《泵房设计规范》《建筑设计防火规范》GB50016-2006《民用建筑通则》GB50352-2005二、设计概况1.拟建泵站位于天津市津南环线的西侧,基地呈梯形。

站区由泵房上部管理用房和可拆卸钢雨棚构筑物组成。

2.拟建工程泵站用地面积约为7200平米,总建筑面积为481.52平米。

建筑层数、高度、面积:管理用房:地上2层,建筑高度为9.70米,建筑面积为481.52平米。

可拆卸钢雨棚:地上1层,建筑高度为2.50米。

三、设计范围泵站建筑工程由总平面设计、管理用房和泵房上部工程建筑设计。

四、技术要求(1)建筑生产类别为丁类,建筑耐火等级为二级。

(2)建筑抗震设防烈度为七度;建筑抗震设防类别为丙类。

(3)建筑的安全性等级为二级,建筑使用年限为50年。

五、总体布置总平面布置依据泵站工艺布局设计,泵站基地南侧为南环线。

站区区域环境服从城市规划布局,符合城市环境艺术景观及沿街环境景观的要求,力求营造站区的建筑空间环境与园林绿化环境,坚持“以人为本”的设计理念,创造开敞、整洁、美观、舒适的站区高质量生产、生活的工作环境。

泵站基地呈梯形,东西宽度为94.781米左右,南北宽度为53.41米,泵站位于基地北边。

在基地北侧设有一个专门供泵站使用的出入口,场内各功能区由宽为4m的道路相联系,满足消防要求站区环境景观结合设计原则,组织园林绿化环境景观,形成站区良好的园林绿地环境景观与建筑环境景观。

以常绿树种与落叶树种及乔、灌木的有机配置与城市区域环境相隔离,又与城市绿化规划相融合。

六、平面布置按工艺、设备专业要求,组织泵站站区内泵房上部和管理用房的平面功能。

泵站内建筑由管理用房及可拆卸钢雨棚构筑物组成:其中管理用房由变配电间、值班室、控制室、卫生间等生活辅助用房组成。

可拆卸钢雨棚为钢架结构棚。

泵站管理用房建筑面积为481.52m2,结构形式为钢筋混凝土框架结构。

雨水泵站设计说明书

雨水泵站设计说明书

目录设计说明书 3一、主要流程及构筑物 31.1 泵站工艺流程 31.2 进水交汇井及进水闸门 31.3 格栅 31.4 集水池 41.5 雨水泵的选择 61.6 压力出水池: 61.7 出水闸门 61.8 雨水管渠 61.9 溢流道 7二、泵房 72.1 泵站规模 72.2 泵房形式 72.3 泵房尺寸 9设计计算书 11一、泵的选型 111.1 泵的流量计算 111.2 选泵前扬程的估算 111.3 选泵 111.4 水泵扬程的核算 12二、格栅间 142.1 格栅的计算 142.2 格栅的选型 15三、集水池的设计 163.1 进入集水池的进水管: 163.2 集水池的有效容积容积计算 16 3.3 吸水管、出水管的设计 163.4 集水池的布置 17四、出水池的设计 174.1出水池的尺寸设计 174.2 总出水管 17五、泵房的形式及布置 175.1泵站规模:175.2泵房形式185.3尺寸设计185.4 高程的计算19设计总结20参考文献21设计说明书一、主要流程及构筑物1.1 泵站工艺流程目前我国工厂及城市雨水泵站流程一般都采用以下方式:进入雨水干管的雨水,通过进水渠首先进入闸门井,然后进入格栅间,将杂物拦截后,经过扩散,进入泵房集水池,经过泵抽升后,通过压力出水池并联,由两条出水管排入河中。

出水管上设旁通管与泵房放空井相连,供试车循环用水使用。

1.2 进水交汇井及进水闸门1.2.1 进水交汇井:汇合不同方向来水,尽量保持正向进入集水池。

1.2.2 进水闸门:截断进水,为机组的安装检修、集水池的清池挖泥提供方便。

当发生事故和停电时,也可以保证泵站不受淹泡。

一般采用提板式铸铁闸门,配用手动或手电两用启闭机械。

1.3 格栅1.3.1 格栅:格栅拦截雨水、生活污水和工业废水中较大的漂浮物及杂质,起到净化水质、保护水泵的作用,也有利于后续处理和排放。

格栅由一组(或多组)平行的栅条组成,闲置在进站雨、污水流经的渠道或集水池的进口处。

水泵房设计

水泵房设计

井巷工程课程设计学院:班级: _学号:姓名:指导老师:设计日期: _目录1坑内排水设施 (3)1.1矿山排水方案设计及计算 (3)1.1.1矿山各中段涌水量 (3)1.1.2矿山排水方案 (3)1.1.3深部排水能力 (3)1.1.4排水设备选择 (4)1.1.5排水管径 (4)1.1.6吸水管直径 (5)1.1.7吸水管的实际流速 (5)1.1.8排水管与吸水管的选择 (5)1.2变电硐室设计 (5)2水泵房尺寸设计..................................... .. (5)2.1水泵房的长度 (5)2.2水泵房的宽度................................... . (6)2.3水泵房基础的近似计算 (6)2.4水泵房的高度 (7)2.5水泵房相关硐室 (7)2.5.1吸水井,配水巷和配水井 (7)2.5.2管子道 (7)2.5.3泵房通路 (7)2.6水仓设计 (7)3.水泵房的支护设计........................... . (9)3.1水泵房支护设计 (9)3.2配水巷,吸水井及配水井支护设计 (9)3.3管子道与泵房通道支护设计 (9)3.4水仓支护设计 (9)4.水泵房的掘进工程量.......................................... .. (9)5参考文献..................................................... (10)水泵房设计说明书1坑内排水设施1.1矿山排水方案及计算 1.1. 1矿山各中段涌水量该矿各水平地下总涌水量如表1。

表1-1 各中段矿坑涌水量表要设计的水泵房为-165水平 1.1. 2矿山排水方案 采用集中排水。

1.1.3深部排水能力1)设备必须的排水能力45.155203109201===正常Q Q (1-1)( 5.5) 1.1(200 5.5)226.05h H K H =+=⨯+= (1-2) 根据Q 1和H 初选水泵型号,确定其流量1Q ( m 3/h)和扬程H(m)。

(完整版)泵站建筑设计说明

(完整版)泵站建筑设计说明

1.设计依据1.1 规划部门的规划选址意见书或批准文件。

1.2 批准的方案或初步设计文件。

1.3 本工程设计依据的主要设计规范:1.3.1 国家、地方或行业有关的设计规范、标准及工程建设标准强制性条文。

1.3.2 《水工建筑物荷载设计规范》DL5077-1997。

1.3.3 《水工混凝土结构设计规范》SL/T191-2008。

1.3.4 《建筑设计防火规范》GB50016-2006。

1.3.5 《民用建筑设计通则》GB50352-2005。

1.3.6 《泵站设计规范》GB/T50265-2010。

1.3.7 《泵站施工规范》SL234-1999。

1.3.8 《水利工程混凝土耐久性技术规范》(DB32/T 2333-2013)。

2.工程概况2.1 本工程总建筑面积47.87平方米。

其中地上建筑面积47.87平方米。

2.2 建筑定位:本工程建筑物定位座标系采用城市座标系统,详见总平面建施。

2.3 抗震设防烈度为6度,建筑抗震类别为丙类抗震建筑。

2.4 本工程建筑层数为一层。

建筑总高度4.008米。

2.5 建筑的结构型式:砖混结构,本工程建筑结构安全等级二级。

3.设计标高和尺寸3.1 本室内标高采用图面所标注的吴淞高程,具体以实测为准,室内外高差:为0.30米.3.2 尺寸及标高:一般无专门说明时,单体建筑的尺寸单位为毫米;建筑标高及总平面尺寸单位为米。

其中楼地面标高以建筑面层标高为准,屋面标高以檐口处结构面层标高为准。

图中以标注尺寸为准,不应度量,最终尺寸须在现场校核准确.结构标高详见结构施工图,各层实际标高应根据不同的建筑饰面作相应调整,凡墙内梁、板等无饰面构件以结构标高为准。

3.3 楼地面标高以建筑面层为准,屋面标高斜屋面以檐口处或平屋面结构面层为准。

当无特殊说明时,楼地面建筑面层按30毫米厚度计算。

4.防火设计4.1 本工程建筑耐火等级为二级,防火类别为丁类。

4.2 本建筑为一层防火区。

5.屋面防水工程5.1 本工程屋面防水等级为Ⅱ级,具体构造详“材料做法表”。

泵房初步设计

泵房初步设计

泵站工艺设计说明书学校: xxxx班级: xxxx姓名: xxx学号: xxx指导老师:xxx完成时间:2015.01.16目录第一章基本资料 (2)1.1 设计题目 (2)2.1设计原始资料 (2)第二章设计计算说明书................................................................. 错误!未定义书签。

2.1 泵站设计参数的确定 (2)2.1.1 基本设计资料 (2)2.1.2 设计流量的确定 (3)2.1.3 设计扬程的确定 (3)2.2 水泵选型 (4)2.2.1 水泵选择原则 (4)2.2.2 初选水泵 (4)2.2.3 水泵方案比较 (7)2.3 水泵机组布置及基础设计计算 (9)2.3.1 布置机组 (9)2.3.2基础设计计算 (9)2.4 水泵吸水管路和压水管路设计 (10)2.4.1 吸水管路 (10)2.4.2压水管路 (11)2.5 精确选泵并消防校核 (112)2.5.1 吸水管路水头损失 (112)2.5.2压水管路水头损失 (112)2.5.3水泵房内总水头损失 (112)2.5.4消防校核 (112)2.6 辅助设备的选择 (13)2.6.1 充水设备 (13)2.6.2计量设备 (113)2.6.3 起重设备 (113)2.6.4排水设备 (113)2.6.5通风设备 (113)2.7 泵房平面尺寸 (14)2.7.1 泵房总长度 (14)2.7.2泵房总宽度 (14)2.8 泵房内部标高及泵房高度 (14)2.8.1 水泵安装高度及泵房形式的确定 (14)2.8.2泵房高度 (14)第三章总结及致谢 (15)附图一附图二1第一章设计资料1.1 设计题目兰州市某水厂送水泵房初步设计1.2 设计原始资料Q=10万m3/d(近期)Q=15万 m3/d(远期)时变化系数K h=1.7日变化系数K d=1.3最大日用水变化曲线见教程P151输水管水头损失为1.0m用水区供水最高建筑物3层管网最大用水水头损失为9.0m泵站吸水井最低水位到管网中最不利点地形高差为2m。

取水泵房设计说明书

取水泵房设计说明书

目录一设计资料2二设计概要2三设计计算31 设计流量的确定32 扬程H的确定33 初选泵和电机4(1) 管道特性曲线的绘制4(2) 初选泵型5(3) 初选电机64 机组基础尺寸的确定65 吸水管路计算76 压水管路计算77 吸水管路与压水管路简图及计算. 88 泵安装高度的确定和泵房筒体高度计算10(1) 水泵安装高度10(2) 泵房筒体高度确定109 附属设备的选择11(1) 起重设备11(2) 引水设备11(3) 排水设备12(4) 通风设备12(5) 计量设备1210 泵房建筑高度的确定1211 泵房平面尺寸的确定12一设计资料某县自来水公司为解决供水紧张问题,计划新建一设计水量为50000吨/天的水厂(远期供水100000吨/天),水厂以赣江为原水,采用固定式取水泵房,取水点处修水最高洪水位95.00米(1﹪频率),最枯水位90.00(99%保证率)米,常水位92.40米,水厂地面标高115.00米,泵站设计地面标高97.00米,水厂反应池水面高出地面3.00米,泵站到水厂的输水干管全长3200米。

试进行该一级泵站的工艺设计。

二设计概要取水泵站在水厂中也称一级泵站.在地面水水源中,取水泵站一般由吸水井、泵房及闸阀井三部分组成。

取水泵站由于它靠江临水的确良特点,所以河道的水文、水运、地质以及航道的变化等都会影响到取水泵上本身的埋深、结构形式以及工程造价等。

其从水源中吸进所需处理的水量,经泵站输送到水处理工艺流程进行净化处理。

本次课程设计仅以取水泵房为例进行设计,设计中通过粗估流量以及扬程的方法粗略的选取水泵;作水泵并联工况点判断各水泵是否在各自的高效段工作,以此来评估经济合理性以及各泵的利用情况。

取水泵房布置采用圆形钢筋混凝土结构,以此节约用地,根据布置原则确定各尺寸间距及长度,选取吸水管路和压水管路的管路配件,各辅助设备之后,绘制得取水泵站平面图及取水泵站立体剖面图各一张。

设计取水泵房时,在土建结构方面应考虑到河岸的稳定性,在泵房的抗浮、抗裂、抗倾覆、防滑波等方面均应有周详的计算。

泵站设计说明书

泵站设计说明书

目录目录 (1)一设计依据 (1)1.1原始资料 (1)1.2设计主要内容 (1)二水泵几组的选择 (1)2.1设计流量的确定和设计杨程的估算 (1)2.1.1设计流量 (1)2.1.2设计扬程 (2)2.2水泵选型 (2)2.2.1选择原则 (3)2.2.2选泵计算 (3)三机组基础尺寸的确定 (3)四吸水管路与压水管路设计计算 (4)五机组与管道布置 (4)六吸水管路与压水管路中的水头损失 (4)6.1吸水管路水头损失 (5)6.2压水管路水头损失 (6)七泵安装高度的确定和泵房高度筒体计算 (7)八附属设备的选择 (7)8.1起重设备 (7)8.2饮水设备 (8)8.3排水设备 (8)8.4通风设备 (8)8.5计量设备 (8)九泵房建筑高度的确定 (8)十泵房平面尺寸的确定 (8)自我总结 (9)参考文献 (9)一 设计依据1.1原始资料某新建水源工程近期设计水量135000 m 3/d ,要求远期发展到260000 m 3/d ,采用固定式取水泵房(一级泵站),用两条直径为1200mm 的钢制自流管从江中取水。

自流管全长160m 。

水源洪水位标高为30.50m (1%频率),枯水位标高为18.60m (97%频率),常水位标高为25.10m 。

净化厂反应池前配水井的水面标高为47.30m ,泵站切换井至净化厂反应池前配水井的输水干管全长为1800m ,吸水间动水位标高以17.5m 计,现状地面标高按24.5m 考虑。

1.2设计主要内容依据课程设计任务书要求,主要进行如下设计内容:1、水泵机组选择;2、水泵机组基础设计;3、机组和管路的确定;4、机组轴线标高的确定;5、辅助设备的选择及布置;6、泵房尺寸的确定(包括:长、宽、高尺寸);7、精选水泵,水泵扬程的校核。

二 水泵几组的选择2.1设计流量的确定和设计杨程的估算2.1.1设计流量Q考虑到输水干管漏损和净化厂本身用水,取自用水系数α=1.05,则 近期设计流量为=⨯=2413500005.1Q h m /25.59063 = s m /641.13远期设计流量为 ==⨯=h m Q /75.112426000005.13s m /20.332.1.2设计扬程H1)泵所需净扬程 ST H通过取水部分的计算已知在最不利情况下(即一条自流管检修,另一条自流管通过75%的设计流量时),从取水头部到泵房吸水间全部水头损失为0.89m ,则吸水间中最高水面标高为30.50-0.89=29.61m ,最低水面标高为18.60-0.89=17.71m 。

灌溉泵站初步设计说明书

灌溉泵站初步设计说明书

灌溉泵站初步设计设计资料本站为一明渠引水灌溉站,设计流量1.8s m /3,渠底比降i=1/6000,底宽b=3m ,边坡系数m=1.5,糙率n=0.02,最高运行水位551m ,最低运行水位550m 。

进水池设计水位550.5m ,最高运行水位550.9m ,最低运行水位549.9m ,储水池设计水位575.5,最低运行水位575.2m 。

站址处土质为粘壤土,内摩察角30°,地基允许承载力2102/m KN ,多年平均最低气温-8℃,冻土层厚0.35m 。

该地区有6.3kv 高压线经过,交通方便,劳动力充足,建材采购方便。

设计部分一、水泵选型与设备配套(一) 水泵选型根据水泵选型原则按下列顺序进行1、确定设计流量 设计流量Q=1.8s m /32、确定设计扬程设计扬程损净h +=H H 式中 净H —进水、出水池设计水位差 即:575.5-550.5=25m; 损h —管路水头损失,按0.2净H 计算。

则H=25+0.2×25=30.00m 3、确定泵型方案依据泵站设计流量1.8s m /3和设计扬程30.00m 。

决定选用双吸离心泵。

查水泵资料中的水泵性能表得14sh —19与20sh —13A 两种泵型均符合要求,作为方案进行比较,它们的性能如表1所列。

表一4、确定台数及方案比较结合资料及经验,主泵台数宜为3-9台,用关系式泵站Q Q i / 确定两种泵型所需台数。

14sh-19型泵i=1.8/0.35=5.14(台),取5台;20sh-13 A 型泵i=1.8/0.52=3.46(台),取4台。

两种泵型相关参数比较见表一。

两种方案比较,选用5台14sh-19型泵方案,虽然台数较多,建设投资较大,且安装高度小,对泵房的通风散热有不利的影响,但其机组重量轻,便于维护和检修;台数较多,流量发生变化是,适应性较强,供水可靠性好,灌溉保证率高;其次,该机组台数较多,单机容量较小,对水量的调节能力大,即使运行中个别机组出现故障,对灌溉影响也较小,所以本站不设备用机组。

泵房设计任务书及说明书样本

泵房设计任务书及说明书样本

土木学院课程设计任务书设计名称水泵及水泵站专业____ 给水排水工程_____ 年级班别 08给排水学号_ 20081267__ ___ 学生姓名孙斐 ____ 指导教师_______ 张莹_____ ____2010 年 6 月20 日《水泵及水泵站》课程设计任务书一、设计任务(一)设计目的(1)使学生所获得的专业理论知识加以系统化,整体化,以便于巩固和扩大所学的专业知识;(2)培养学生独立分析,解决实际问题的能力;(3)提高设计计算技巧和编写说明书及绘图能力;(4)为适应工作需要打一下的基础。

培养学生具有一定的泵站设计能力同过课程设计,使学生进一步将所学的基础理论、基础技能综合的运用与设计实践,熟悉设计方法和步骤。

(二)设计要求1、要求每个学生独立完成设计任务,自己确定设计方案。

2、要正确的运用设计资料。

3、设计要结合工程实际,全面考虑,尽量的使自己的设计具有实际施工价值。

(三)设计题目题目:某泵站课程设计,主要设计内容如下1、资料部分1)近期设计水量10万米3/日,要求远期15万米3/日(不包括水厂自用水)2)原水厂水质符合饮用水规定。

河边无冰冻现象,根据河岸地质地形以决定采用固定式泵房由吸水井中抽水,吸水井采用自流管从取水头部取水,取水头部采用箱式。

取水头部到吸水井的距离为100米。

3) 水源洪水为标高为73.1米(1%频率);枯水位标高为65.5米(97%频率);常年平均水位标高为68.2米。

4) 净水厂混合井水面标高为100.20米,取水泵房到净水厂管道长1000米。

5) 地区气候资料可根据设计需要由当地气象部门提供。

6)水厂为双电源进行。

2、设计部分1)确定泵站设计流量、设计扬程;2)初步确定水泵、电机的型号,工作备用泵的台数3) 进行水泵机组和吸、压水管路的计算与布置4)计算泵站范围内吸、压水管路的水头损失,进行泵站工作的精确计算5) 泵站各部分尺寸的确定6)泵房选择、泵房平面和高程布置3、图纸部分1)泵站平面布置图(包括主要设备机组位置,吸、压水管路位置及其它附属设备机组的位置),比例尺1:1002)泵站立面布置图(包括主要设备机组高度,吸、压水管路高度及其它附属设备机组的高度),比例尺1:1003)泵站剖面图4、撰写泵站设计计算/说明书包括确定水泵、电机的型号,工作备用泵的台数;水泵机组和吸、压水管路的计算与布置;吸、压水管路的水头损失以及泵站工作的精确计算等二、设计成果要求1.设计说明书一份(包括计算),要求书面整洁、文理通顺、论证合理、层次分明、计算无误。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

中国矿业大学——环境与测绘学院《水泵及水泵站》课程设计说明书目录1.设计目的及基本资料-----------------------------32.设计流量--------------------------------------43.自流管设计------------------------------------44.水泵设计流量及扬程----------------------------45.水泵机组选择----------------------------------56.吸、压水管的设计------------------------------57.机组及管路布置--------------------------------68.泵站内管路的水力计算--------------------------69.辅助设备的选择和布置--------------------------810.泵站各部分标高的确定--------------------------911.泵房平面尺寸确定------------------------------9设计目的及基本资料设计目的:本课程设计的主要目的是把《水泵及水泵站》、《给水工程》中所获得的理论知识加以系统化。

并应用于设计工作中,使所学知识得到巩固和提高,同时提高同学们有条理地创造性地处理设计资料地独立工作能力。

设计基本资料:1. 某中小水厂,近期设计水量6万米3/日,要求远期10万米3/日(不包括水厂自用水)2. 原水厂水质符合饮用水规定。

根据河岸地质地形以决定采用固定式泵房由吸水井中抽水,吸水井采用自流管从取水头部取水,取水头部采用箱式。

取水头部到吸水井的距离为80米。

3. 水源洪水为标高为48.7米(1%频率);枯水位标高为30.2米(97%频率);常年平均水位标高为39.8米。

4. 净水厂混合井水面标高为58.1米,取水泵房到净水厂管道长900米。

5. 地区气候资料可根据设计需要自设。

6. 水厂为双电源进行。

一、设计流量Q考虑到输水干管漏损和净化场本身用水,取自用水系数α=1.04,则:近期设计流量为Q=1.04×60000/24=2600m3/h=0.7222 m3/s 远期设计流量为Q’=1.04×100000/24=4333 m3/h=1.2037 m3/s 二、自流管设计设计流量Q1=Q'2=0.60185m3/s取经济流速V=1.5 m/s,计算得D查设计手册,采用两条DN800×10钢管作为自流管,流速V=1.19 m/s,1000i=2.05当一条自流管检修时,另一条自流管应通过75%设计流量,即:Q2=75%Q’=0.9028m3/s,查得:V=1.79m/s,1000i=4.59从取水头部到吸水间水头损失h沿程= I• L =4.59/1000×100=0.459m三、水泵设计流量及扬程1)水泵所需静扬程Hst洪水位时 Hst=58.1-48.7+0.459=9.859 m枯水位时 Hst=58.1-30.2+0.459=28.359 m2)输水干管中的水头损失Σh设采用两条DN800×10钢管并联作为原水输水干管,当一条输水管检修时,另一条输水管应通过75%的设计流量,即Q=75%Q’=0.9028 m3/h,查得V=1.79 m/s,1000i=4.59所以Σh=1.1×4.59=5.049 m(式中1.1是包括局部损失而加大的系数)。

3)泵站内管路中的水头损失hp粗估为2m则水泵设计扬程为=28.359+5.049+2+2=37.408 m设计枯水位时,Hmax=9.859+5.049+2+2=18.908 m设计洪水位时,Hmin水泵设计流量Q=Q'==1444.4 m3/h3四、水泵机组选择近期三台20sh-13a型水泵(额定流量Q=1746 m3/h,额定扬程H=37m,额定功率N=185kw),两台工作,一台备用。

远期增加一台同型号水泵,三台工作一台备用。

根据20sh-9A型水泵的要求选用JR136-6电动机(240kw,380v,水冷式)。

机组基础尺寸的确定查水泵与电机样本,计算出20sh-13A型水泵机组1基础平面尺寸为3464×1450,机组总重2量W=W p+W m=23400+19700=43100N基础深度H可按下式计算:H= 3.0W⨯⨯L Bγ式中L——基础长度,L=3.464m;B——基础宽度,B=1.45m;γ——基础所用材料的容重,对于混凝土基础来说,γ=23520N/m3=1.094m故H= 3.0WL Bγ⨯⨯基础实际深度连同泵房地板在内应为2.094m 。

五、吸、压水管的设计每台水泵有单独的吸水管与压水管1) 吸水管已知 Q 1=1.2037=1444.4 m 3/h查手册,采用DN700×10钢管,则 V =1.04m/s ,1000i =1.882) 压水管查手册 ,采用DN500×10钢管,则V =1.97m/s ,1000i =9.96六、 机组及管路布置为了布置紧凑,充分利用建筑面积,将四台机组交错并列布置成两排,两台为正常转向,两台为反常转向,在订货时应予以说明。

每台水泵有单独得吸水管,压水管引出泵房后两两连接起来。

水泵出水管上设有电动蝶阀(D940X-0.5)和手动蝶阀(D40X-0.5),吸水管上设手动闸板闸阀(WZ545T-6).为了减少泵房建筑面积,闸阀切换井设在泵房外面,两条DN900输水管用DN900液动蝶阀(D741X-10)连接起来,每条输水管上各设切换用的蝶阀(D741X-10)一个。

七、 泵站内管路的水力计算取一条最不利线路,从吸水口到输水干管上切换闸阀止为计算线路图。

1) 吸水管路中水头损失Σh sΣh s =Σh fs +Σh lsΣh fs =l 1•i s =1.095×1.88/1000=0.00206mΣh ls =(ζ1+ζ2) •222V g +ζ3•212V g式中 ζ1——吸水管进口局部阻力系数,ζ1=0.75 ;ζ2——DN600闸阀局部阻力系数,按全开考虑,ζ2=0.3 ;ζ3——偏心渐缩管DN600*300,ζ3=0.21 。

则 Σh ls =[(0.75+0.3)×0.055+0.21×3×3/2/9.8]=0.154 m故 Σh s =Σh fs +Σh ls =0.00206+0.154=0.15606 m2) 压水管路水头损失Σh dΣh d =Σh fd +Σh ldΣh fd =(l 2+l 3+l 4+l 5+l 6)•i d1+l 7•i d2=(3.901+1.423+3.30+4.026+0.443)×9.96/1000+2.286×4.59/1000=0.2354 mΣh ld =ζ4•232V g +(2ζ5+ζ6+ζ7+ζ8+2ζ9+ζ10)•242V g +(ζ11+ζ12+ζ13)252V g式中 ζ4——DN300×500渐放管,ζ4=0.29;ζ5——DN500钢制45度弯头,ζ5=0.48;ζ6——DN500电动蝶阀,ζ6=0.315;ζ7——DN500伸缩接头,ζ7=0.21ζ8——DN500手动蝶阀,ζ8=0.15;ζ9——DN500钢制90度弯头,ζ9=0.96;ζ10——DN500×800渐放管,ζ10=0.31;ζ11——DN800钢制斜三通,ζ11=0.5;ζ12——DN800钢制正三通,ζ12=1.5;ζ13——DN800蝶阀,ζ13=0.15。

则 Σh ld =2.21 m故 Σh d =0.2354+2.21=2.4454m从水泵吸水口到输水干管上切换闸阀间的全部水头损失为:Σh =Σh s +Σh d =0.1561+2.4454=2.60 m因此,水泵的实际扬程为:设计枯水位时,H max =28.359+5.049+2+2.6=38.008 m设计洪水位时,H min =9.859+5.049+2+2.6=19.508m由此可见,初选水泵机组符合要求。

八.辅助设备的选择和布置1) 起重设备最大起重为JSQ1410-6型电动机重量Wm =3550kg ,最大起重高度为12.19+2.0=14.19m (其中2.0m 是考虑操作平台上汽车高度)。

考虑选用DL 型电动单梁桥式起重机,起重量为5T ,跨度19.5m ,起重高度18m 。

2) 引水设备水泵是自灌式工作,不需要引水设备。

3) 排水设备由于泵房较深,故采用电动水泵排水。

沿泵房内壁设排水沟,将水汇集到集水坑内,然后抽回到吸水间去。

取水泵房的排水量一般按20~40m 3/h 考虑,排水泵的净扬程11.15m 考虑,水头损失大约5m ,故总扬程在17m 左右,可选用IS80-65-125A 型离心泵两台,一台工作,一台备用,配电机Y112M-2。

(380v, 2900 r/min ,8.2A, 4000W ,η=75% ) 。

4) 通风设备由于与水泵配套的电机为水冷式,无需专用通风设备进行空-空冷却,但由于泵房筒体较深,仍选用风机进行换气通风。

按泵房每小时换8~10次所需要风量计算,排量为8~10V ≈9646m 3/h ,选用两台T30-7型轴流风机(叶轮直径700mm ,转速960r/min ,风量12000m 3/h ,叶片角25°,配套电机JO2-21,N=0.8kw)。

5)计量设备在净化场的送水泵站内安装电磁流量计统一计量,故本泵站内不再设计量设备。

九.泵站各部分标高的确定1)水泵安装高度的确定和泵房筒体高度计算为了便于用沉井法施工,将泵房机器间底板放在与吸水间底板同一标高,因而水泵为自灌式工作,所以水泵的安装高度小于其允许吸上真空高度,无须计算。

已知吸水间最低动水位标高为29.5m,为保证吸水管吸水,取吸水管的中心标高为27.8m(吸=1.34m)。

取吸水管下缘距吸水间底板0.7m,则吸水水管上缘的淹没深度为29.5-27.8-D2+0.55)=26.9m。

洪水位标高为48.8m,考虑1.0m的浪高,则操作平间底板标高为27.8-(D2台标高为48.8+1.0=49.8m。

故泵房筒体高度为:H=49.8-26.9=22.9 m2)泵房建筑高度的确定泵房筒体高度已知为22.9m,操作平台以上的建筑高度,根据平台上汽车高度2m,设备中最高的高度水泵1.457m,取1.5m,电动葫芦的高度1.4m,起重机梁0.66m,起重绳垂直长度1.2X(X为宽度),2.2m。

相关文档
