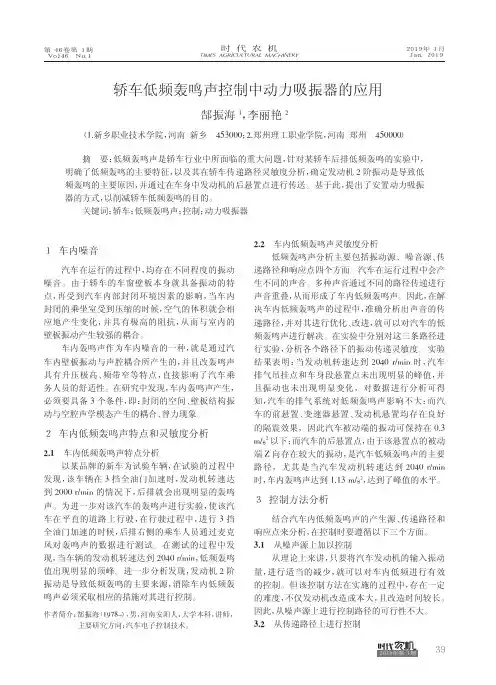

轿车低频轰鸣声控制中动力吸振器的应用
2019年第1期摘要:低频轰鸣声是轿车行业中所面临的重大问题,针对某轿车后排低频轰鸣的实验中,明确了低频轰鸣的主要特征,以及其在轿车传递路径灵敏度分析,确定发动机2阶振动是导致低频轰鸣的主要原因,并通过在车身中发动机的后悬置点进行传送。
基于此,提出了安置动力吸振器的方式,以削减轿车低频轰鸣的目的。
关键词:轿车;低频轰鸣声;控制;动力吸振器作者简介:郜振海(1978-),男,河南安阳人,大学本科,讲师,主要研究方向:汽车电子控制技术。
轿车低频轰鸣声控制中动力吸振器的应用郜振海1,李丽艳2(1.新乡职业技术学院,河南新乡453000;2.郑州理工职业学院,河南郑州450000)1车内噪音汽车在运行的过程中,均存在不同程度的振动噪音。
由于轿车的车窗壁板本身就具备振动的特点,再受到汽车内部封闭环境因素的影响,当车内封闭的乘坐室受到压缩的时候,空气的体积就会相应地产生变化,并具有极高的阻抗,从而与室内的壁板振动产生较强的耦合。
车内轰鸣声作为车内噪音的一种,就是通过汽车内壁板振动与声腔耦合所产生的,并且改轰鸣声具有升压极高、频带窄等特点,直接影响了汽车乘务人员的舒适性。
在研究中发现,车内轰鸣声产生,必须要具备3个条件,即:封闭的空间、壁板结构振动与空腔声学模态产生的耦合、曾力现象。
2车内低频轰鸣声特点和灵敏度分析2.1车内低频轰鸣声特点分析以某品牌的新车为试验车辆,在试验的过程中发现,该车辆在3挡全油门加速时,发动机转速达到2000r/min 的情况下,后排就会出现明显的轰鸣声。
为进一步对该汽车的轰鸣声进行实验,使该汽车在平直的道路上行驶,在行驶过程中,进行3挡全油门加速的时候,后排右侧的乘车人员通过麦克风对轰鸣声的数据进行测试。
在测试的过程中发现,当车辆的发动机转速达到2040r/min ,低频轰鸣值出现明显的顶峰。
进一步分析发现,发动机2阶振动是导致低频轰鸣的主要来源,消除车内低频轰鸣声必须采取相应的措施对其进行控制。
动力吸振器在轿车低频轰鸣声控制中的应用
动力吸振器在轿车低频轰鸣声控制中的应用动力吸振器在轿车低频轰鸣声控制中的应用随着社会的发展,汽车已经成为人们出行的首选工具。
虽然现在汽车的品质越来越高,但在行驶过程中仍然会遇到一些问题。
其中之一就是低频轰鸣声。
这种声音给驾驶员和乘客带来了很大的不适和安全隐患,因此需要寻找相关的解决方法。
动力吸振器是一种有效的解决方案,下面就简单介绍一下它在轿车低频轰鸣声控制中的应用。
一、低频轰鸣声的产生原因低频轰鸣声是指在汽车行驶过程中发出的低频噪声。
这种噪声大多数是由发动机、传动系统、底盘结构等发出的。
主要原因是这些部件在运动时会产生很大的振动能量,导致周围的空气和车身震动,从而产生低频噪声。
二、动力吸振器动力吸振器是一种用于减少机械振动和噪声的器件。
它由质量块、弹簧和阻尼装置组成。
质量块的质量和弹性特性决定了吸振器的工作频率,当振动频率等于吸振器的工作频率时,质量块会随振动周期性地作相对运动,从而吸收振动能量。
阻尼装置的作用是在质量块震动时提供能量损耗,从而消除振动能量,减少噪声。
三、动力吸振器在低频轰鸣声控制中的应用动力吸振器在汽车的低频轰鸣声控制中发挥了重要的作用。
一般来说,吸振器主要应用于引擎和底盘结构的振动消除。
其中,引擎振动主要是由于发动机在高转速时运转不平稳,产生的振动能量传到车身上,导致低频轰鸣声。
而底盘结构的振动大多数源于车辆通过凹凸不平的路面时,该结构会受到很大程度的振动,从而导致低频轰鸣声。
动力吸振器可以被安装在车辆的壳体和底盘结构上,以减少振动和噪声。
安装在发动机上的吸振器可以消除引擎的振动,而安装在底盘结构上的吸振器可以消除路面的振动。
这样,汽车的低频轰鸣声就会大大减小。
四、结论总之,动力吸振器是一种对于低频轰鸣声有效控制的器件。
它的应用可以减少汽车发动机和底盘结构的振动,提高汽车的驾乘舒适性和安全性。
作为汽车制造工业里的重要组成部分,在未来的发展中,动力吸振器将会越来越受到重视。
五、动力吸振器的发展趋势目前,随着汽车行业的快速发展,动力吸振器的技术也在不断创新和进化。
车辆加速异响及轰鸣声诊断与优化
声学;
异响;
小波变换;
滤波;
水管;
模态
中图分类号:
O4;
TB53
文献志码:
A
DOI 编码:
10.3969/j.issn.1006-1355.2019.06.045
Diagnosis and Optimization of Vehicle’
s Acceleration Abnormal
Noise and Booming Noise
小波变换技术和仿真手段对某 SUV 车型 1 档、
2 档及
3 档小油门加速工况、
发动机转速为 3 000 r/min 时出
现的 guagua 异响问题进行诊断分析,
gasoline engine are studied. The abnormal noise and booming noise occur in the acceleration process at the 1st gear, 2nd
gear and 3rd gear when the engine speed reaches 3 000 r/min. Through the vibration and noise measurement and by using the
2. Dongfeng Liuzhou Motor Co., Ltd., Liuzhou 545000, Guangxi China )
Abstract : The "guagua" abnormal noise and booming noise of a SUV type car equipped with 1.8T turbocharged
第 39 卷 第 6 期
机动车声信号能量特征的小波包提取
机动车声信号能量特征 的小 波包提取
齐 晓 轩 一纪 建 伟 , 晓微 , , 韩
( .沈 阳 农 业 大 学 信 息 与 电气 工 程 学 院,沈 阳 1 0 6 ; .沈 阳大 学 信 息 工 程 学 院 ,沈 阳 1 0 4 ) 1 111 2 1 04
摘 要 : 对 机 动 车 车 型 识 别 中声 信 号 非 平 稳 且 易 受 噪 声 干 扰 的 问题 , 出 了一 种 有 效 的声 信 号特 征 提 取 方 法 。 用 小 波 包 分 析 技 针 提 利 术 对 声 信 号 的 能 量 分 布 进 行 研 究 , 德 比契 斯 ( a bc i ) 波 为 基 函 数 对 目标 声 信 号 进 行 小 波 包 变 换 。 于 获 取 的 不 同 频 带 能 以 D u ehe 小 s 基 量 分 布 状 态 给 出 了 机 动 车 车 型 的特 征 判 据 , 对 该 判 据 的有 效 性 给 予 了 分 析 。 试 验 结 果 表 明基 于 小 波 包 分 析 的机 动 车 声 信 号 特 并
En r y Fe t r t a to f Ve il o si i n l b a ee c e e g a u e Ex r c i n o h c e Ac u tc S g a y W v lt Pa k t
Q iox a  ̄ J i - e . N Xi - e IXa-un IJ n w i HA a w i a o
收 稿 日期 :0 1 0 — 7 2 1 — 3 2 基 金 项 目 : 宁省 自然 科 学 资金 项 目(0 0 13 辽 2 1 2 5) 作 者 简 介 : 晓 轩 (94 ) , 阳大 学讲 师, 阳 农 业 大 学 博 士 研 究 生 从 事 智 能检 测 与 控 制 工 程 研 究 。}通 讯 作 者 Corso dn nh r 纪 建 伟 齐 17 一, 沈 女 沈 r p n iga t。 : e
基于 CAE 分析的某 SUV 车内轰鸣声控制研究
基于 CAE 分析的某 SUV 车内轰鸣声控制研究李玉洁;王小龙;潘威【摘要】某 SUV 在1000rpm 附近存在明显的车内轰鸣声,通过对车身模态分析、NTF 分析、节点贡献分析等 CAE分析方法进行原因分析,确定是由掀背门振动引起声腔体积变化而造成的。
改变掀背门振动特性,可降低车身声振灵敏度响应;试验验证结果表明,车内噪声在1000rpm 附近降低3dB,轰鸣声得到了明显改善。
%A SUV at 1000 rpm exists obviously booming noise, this article carries on the reason analysis through CAE analysis method of body modal analysis,NTF analysis and grid participation analysis,determined the volume change of the cavity caused by back door vibration is the primary reason.change the back door model character, can reduce the response of the body acoustic sensitivity; test results show that the car noise in near 1000rpm reduced 3dB, booming noise has been significantly improved.【期刊名称】《汽车实用技术》【年(卷),期】2016(000)008【总页数】3页(P78-80)【关键词】车内轰鸣声;模态分析;NTF 分析;节点贡献量分析【作者】李玉洁;王小龙;潘威【作者单位】广州汽车集团股份有限公司汽车工程研究院,广东广州 511434;广州汽车集团股份有限公司汽车工程研究院,广东广州 511434;广州汽车集团股份有限公司汽车工程研究院,广东广州 511434【正文语种】中文【中图分类】U46310.16638/ki.1671-7988.2016.08.023CLC NO.: U463 Document Code: A Article ID: 1671-7988(2016)08-78-03 汽车乘员舱是一个封闭的空间,作为弹性体的空气会在密闭的乘员舱内有自己固有的模态形式和模态频率,称之为声腔模态。
某微车低速轰鸣声的降噪设计
1 )氢气 的 自燃温 度 高 。因为 压缩 过程 中温 度 升 3 高 与压缩 比有 关 ,氢气 的 自燃 温度 高 ,所 以氢 内燃 机
b sn y a cv b a i n a s r e . y u i g ad n mi i r t b o b r o
Ke y wor :M i bus ds ni ;NV H ;Re l br ton;D yna i bra i n bs be ;N o s arax evi a i m cvi to a or r ie
W o l d o e e g nf r n e,2 00 3 — 4. rd Hy r g n En r y Co e e c 0 :0 3
i d v l p d a d a p i d t h n b s I s o h tt e s u d p e s r e e me s r d a rv rSrg te rh sb e s e eo e n p le o t e mi i u . t h wst a h o n r su e lv l a u e td i e ’ i h a a e n r d c d b B. e u e y 5 d Mo e v r t e o d rv b ai n a l u eo e ra l a e n r d c d b 0 d Th r b e i s le r o e , h r e i r t mp i d fr a x eh sb e e u e y 1 B. e p o lm o v d o t s
对 于早 期 的车 型 ,多数情 况 下来 源 于发动 机 的 噪 的影 响 比重增 大 。 主要 体 现 在 NVH控 制 对象 的模糊
某车型路噪低频轰鸣声控制技术研究
3. 车内路噪低频敲鼓噪声优化控制
3.1 谐振腔设计思路
谐振器是基于Helቤተ መጻሕፍቲ ባይዱholtz谐振原理设计的,图3为谐振器原 理图。谐振器是由3个容积不同的谐振腔组成,分别用来降低 不同频率的噪声。其中V、S、L分别表示谐振腔的容积、喉口 截面积、喉口长度。当声波传到谐振器时,喉口处的气体在声 波的压力下,往复运动,由于喉口中的气体具有一定的质量, 它会抗拒由于声波作用引起的速度变化;颈壁的摩擦和阻尼作 用而将部分声能变为热能消耗掉,充满气体的空腔V具有阻碍 小孔的压力变化的性能。当外来声波的频率与谐振器的固有频 率相同时,就发生共振,共振时喉口处的小气柱振幅最大,运 动速度也最大,摩擦阻尼吸收的声能也最多[5]-[6]。
*东风小康汽车有限公司汽车技术中心 重庆 400039 *Automotive Technology Center of DFSK Motor Co., Ltd,Chongqing 400039, China
**重庆电子工程职业学院汽车工程学院 重庆 401331 **Chongqing electronic engineering vocational college school of automotive engineering,Chongqing 401331, China
1. 前言
汽车行驶时驾乘人员对车内噪声有着直观感受,而车内 噪声往往直接影响消费者的购买意愿和使用满意度。车辆在 中低速行驶过程中,如果存在由路面激励引起的类似于敲鼓的 “咚、咚、咚”低频轰鸣声时,会有极不舒服的压耳感,极易 引起人耳不适,甚至头晕、恶心,必将导致驾乘人员产生抱怨 和提起投诉。虽然在前期整车集成过程中有对NVH性能进行严 格的控制,但在后期调教过程中仍然会遇到一些意料之外的难 题,路面引起的低频轰鸣声便是其中较为典型的一种,因此它 成为汽车NVH性能研究的焦点之一。
汽车声浪的原理
汽车声浪的原理你有没有在路上听到那种超酷的汽车声浪,“嗡嗡嗡”或者“轰轰轰”的,感觉就像一头小野兽在咆哮呢?今天呀,咱就来好好唠唠汽车声浪这回事儿。
你知道吗,汽车声浪这东西可有趣啦。
汽车发动机工作的时候,就像一个超级忙碌的小工厂。
发动机里面的活塞在气缸里上下运动,就像一群勤劳的小工人在有节奏地干活。
当活塞快速运动的时候,就会带动一系列的机械部件动起来。
比如说气门的开闭,就像是这个小工厂的大门,按照一定的节奏开关,让空气和燃料进进出出。
这一进一出可就产生了振动,就像你拍桌子,桌子会发出声音一样,这些机械部件的振动就产生了最基础的声音。
再说说汽车的排气系统。
这排气系统就像是汽车的呼吸系统,把燃烧后的废气排出去。
排气管的设计可大有讲究哦。
如果排气管比较短而且直,那废气就会比较顺畅地排出去,这时候声浪就会比较清脆、高亢,就像一个高音歌唱家在唱歌。
而如果排气管比较长,还有各种弯曲的设计,废气在里面就会像走迷宫一样,磕磕碰碰的,这样产生的声浪就会比较低沉、浑厚,就像是男低音在低声吟唱。
有些超级跑车,为了让声浪更迷人,排气管的设计那叫一个复杂又精巧,简直就是一件艺术品。
还有一个影响声浪的重要因素就是发动机的转速。
当你踩下油门,发动机转速升高的时候,就像这个小工厂开始加班加点干活啦。
活塞运动得更快,气门开闭的频率也变高,排气的速度也加快。
这时候,声浪就会变得更加响亮、激昂。
你能想象那种感觉吗?就像是一个原本在轻声哼唱的歌手,突然开始放声高歌,那气势一下子就上来了。
就像你开着车,在空旷的公路上,一脚油门下去,发动机转速飙升,声浪也跟着咆哮起来,那种感觉就像是你和汽车融为一体,在公路上尽情地撒欢儿。
而且呀,不同类型的汽车声浪还有不同的性格呢。
比如说那些小钢炮车型,它们的声浪就像是充满活力的年轻人,声音清脆而又充满激情,每次听到都感觉充满了活力。
而那些大排量的肌肉车,声浪就像是一个强壮的大汉,低沉而又有力量,仿佛能把地面都震得颤抖起来。
汽车鸣笛喇叭原理
汽车鸣笛喇叭原理声音的产生原理:汽车鸣笛喇叭的声音产生是基于压缩空气的原理。
喇叭通常由一个马达、一个振动器和一个共振腔组成。
当司机按下车辆的喇叭按钮时,电流会经过喇叭的电线,并激活马达。
马达通过旋转的方式将电能转化为机械能,并带动喇叭振动器的运动。
振动器在声音的产生过程中起到关键的作用。
振动器通常采用的是簧片结构,也称为振片。
当马达带动振动器运动时,振片开始振动,并在共振腔中产生压缩空气的震动。
当振片振动时,它会快速地压缩和释放空气,产生一系列的压缩波和稀疏波。
这种周期性的压缩和释放导致周围空气的密度发生变化,从而形成声波。
声波通过震动空气分子的方式传播,最终产生我们能听到的声音。
信号的驱动原理:喇叭驱动电路通常包括一个继电器和一个控制开关。
继电器作为电气系统的中间开关,能够在低电流的控制信号下控制高电流的信号输出。
当司机按下喇叭按钮时,控制开关会产生一个小电流的信号,通过继电器控制高电流的信号输出,从而激活马达进行喇叭的振动。
此外,现代汽车鸣笛喇叭也可以通过车辆的电子系统进行控制,如车辆的中央处理器或者其他的电子控制模块。
这些电子系统可以通过车辆的通信总线来接收来自驾驶员或者外部环境的信号,并根据这些信号控制喇叭的鸣叫频率和时长。
总结:汽车鸣笛喇叭是通过将电能转化为机械能,再进一步转化为声波能量来产生声音信号的。
通过喇叭振动器的快速振动,产生压缩空气的震动,并最终形成声波。
同时,喇叭的信号驱动依赖于车辆的电气系统和喇叭驱动电路,通过电流的传输和控制开关的操作,将信号转化为马达的运动,进而驱动喇叭振动器的振动。
某越野车车内轰鸣声的试验分析及调校
第28卷第4期2017年12月广西科技大学学报JOURNAL OF GUANGXI UNIVERSITY OF SCIENCE AND TECHNOLOGY Vol.28 No.4 Dec. 2017文章编号2095-7335(2017)04-0056-07 DOI: 10.16375/45-1395/t.2017.04.010某越野车车内轰鸣声的试验分析及调校李康康,向宇*(广西汽车零部件与整车技术重点实验室(广西科技大学)袁广西柳州545006)摘要:某越野车在以中间档位低转速加速时出现明显的共振及轰鸣声问题,极大影响了汽车的乘坐舒适性,主观评价不可接受.道路测试发现:在发动机转速约为1 300r/min时,车内轰鸣噪声比较明显,并且在常用车速95km/h,后桥位置出现明显振动.通过频谱分析和模态分析,认为车内轰鸣声是由于发动机二阶扭转激励经由传动系与后桥共振放大传递给车身从而引起车内振动噪声.采用在传动轴末端加装扭转减振器的调校手段,显著提髙了样车的NVH性能.关键词:轰鸣声;频谱分析;模态分析;扭转减振器中图分类号:U463.2 文献标志码:A园引言N V H(N oise,Vibration和Harshness首字母的缩写)是汽车噪声、振动和舒适性等各项指标的总称.汽车的振动与噪声直接影响到乘员的乘坐舒适性,所以,人们在购买汽车时对汽车的N V H性能要求越来越高.车内轰鸣声(Boom ingN oise)是最令乘客感到难以忍受的噪声之一,轰鸣声具有明显的低频属性,且轰鸣声有很高的声压级峰值[1],给乘客带来的压抑烦躁之感尤为强烈,因此提出一套成熟而有效的解决车内轰鸣声的声学设计流程具有很好的工程实际意义.引起车内轰鸣声的主要原因如下:传动轴一端接收由变速器输出端传递过来的扭矩,另一端将扭矩传递给驱动桥,传动轴在高速旋转时,由于质量不平衡而产生离心力,将使得传动轴剧烈振动,产生弯曲和扭转变形.当来自外界的干扰激励一主要由发动机周期性扭转激励的频率与动力传动系统的固有频率重合时,传动轴的扭转振动经过后桥放大传递到车内,若与车体或顶棚模态相互作用,便会产生车内轰鸣噪声(Boom ingNoise),严重影响汽车的乘坐舒适性.近些年,各大高校在汽车车内噪声分析与调校方面开展了广泛的研究,研究成果对解决汽车中低频声学的“轰鸣声”问题有很强指导意义.陈广露[2]建立了动力传动系统和发动机激励的扭振力学模型,并且讨论了半轴刚度和扭转减振器的匹配问题,最后通过仿真得出了扭转减振器的各项参数对传动系统扭转振动的影响结果.宋传学等[3]阐述了轿车车内噪声分析及控制方法,从结构传播噪声和空气传播噪声两方面,为车内噪声控制指明了方向.本文采用LM SSCADASSCM08测试系统与LMSTest L a b l3A软件,对某越野车的车内轰鸣声及车体共振问题进行测试分析.在此基础上,根据车辆动力学与振动原理,采用在传动轴末端加装扭转减振器的调校方法,有效降低了车内轰鸣声和整车共振,整车N V H性能得到了显著提高.1问题描述调校样车是一款搭载5M T变速器的四驱加长型越野车.样车在以两驱模式(2H模式)做主观评价时发现:在发动机转速1 300r/m in附近时,车内前排和后排都会主观感受到低频轰鸣声,轰鸣声会在车内产生很高的声压级,压迫乘员耳膜,主观评价难以接受.并且当样车在平直路面高速行驶时,驾驶员座椅和汽车收稿日期= 2017-06-06基金项目:广西自然科学基金(2013GXNSFAA019318)资助.*通信作者:向宇,博士,教授,研究方向:汽车NVH技术,E-mail:gxutxly@.第4期李康康等:某越野车车内轰鸣声的试验分析及调校57后地板出现明显振动,此时车速约为95km /h ,此车速为常用车速,如果该样车的低速车内轰鸣和高速车体 共振问题不能很好解决,肯定会引起客户的极大抱怨,严重影响汽车销量.为了识别样车噪声与振动的来 源,将基于LMSTest Lab 软件对样车进行噪声与振动的信号采集,以便确定调校手段.2整车道路试验2.1测试设备布置按照测试规范,传声器使用PC B 压力场电容式麦克风传感器,分别布置在驾驶员右耳(D R E )和副驾驶员后排(R R L)位置.发动机转速传感器使用光电传感器跟踪主皮带轮转速,直接获取发动机转速,也可 根据发动机点火二阶反算出发动机转速.数据采集前端采用LM SSCADASSCM 08测试系统.测试工况包括匀速工况60 km/h ,8〇 km/h,95 km/h,120 km /h 和3挡、4挡全加速工况(W holeOpenThrottle ),转速范围约 1 000r/m in~5 000r/m in.噪声信号米样频率不小于20 000 H z ,米用模拟人耳听力频率范围的A 计权,然后 分析总声压级(Overall level)及发动机各阶次(通常取2,4,6)对车内噪声的贡献量.发动机阶次(谐次主频 率)是指:发动机的振动源于点燃缸内混合气做功,发动机的缸数决定了在一个完整循环内做功的次数.对 于四缸机来说,完成一个四冲程循环,发动机曲轴旋转两周,点火4次,它的阶次就是2曰以此类推,三缸机 曲轴旋转两周点火3次,阶次就是1.5,六缸机曲轴旋转两周点火6次,阶次就为3.根据转速与阶次就可以算出发动机的激励频率:n*k~60式中:灶为发动机转速,噪为发动机阶次.如果整车或某些部件的固有频率与发动机的谐次主频率相接近, 则会引起共振.进行阶次分析对于分析旋转机械的振动噪声很有帮助,因为系统产生的响应大多数情况下 都与特定的阶次(当然还有共振频率产生的响应)相关,在特定的阶次上会出现相应的响应.系统的每一个 部件(齿轮、轴、活塞、泵、轮胎等)对系统的振动噪声总量级(Overall level)都有贡献.阶次分析帮助确定每 一个独立部件对总量级有多大的贡献.在传动系统扭转振动中,因为低阶频率的能量大,一般频率越高共 振能量值相应的减弱.对于四冲程四缸直列发动机的传动系统,发动机的二阶激振力往往是幅值最大的' 容易激起强烈的扭转振动,是最危险的[5].2.2试验结果及分析1.00测试过程中发现,样车在3挡全加速工况下,车内轰鸣声最为明显,又因测试数据众多,故仅以3挡全 加速工况,车内驾驶员右耳(D R E )位置噪声与副驾驶员后排(砸砸蕴)位置噪声为例进行分析.3挡全加速工况数据采集工作是在某交通试验场内长直路面上完成的,分析图1和图2驾驶员右耳 (D R E )和副驾驶员后排(砸砸蕴)两个位置的发动机二、四、六阶噪声谱图:发 动机转速为1 300r/min 时,车内出现明显的噪声峰值,且二阶噪声成分远 大于四阶和六阶噪声成分,几乎和总声压级(Overall lev el)噪声相当,驾驶 员右耳(D R E )和副驾驶员后排(砸砸蕴)两个位置的车内噪声峰值相当.根据文献理论,后驱车辆传动系扭转振动是 引起车内噪声的重要因素,传动系扭 振只能通过后桥传递到车身,从而引 起车内噪声[6].所以初步猜测车内低速 轰鸣噪声极有可能是由于发动机二阶 激励频率与传动系共振放大,经由后Fig.1•Overall level DRE:S(A) 01 2H 摸底数据 3 WOT 一Avg•Order 2.00 DRE:S(A) 012H 摸底数据 3 WOT_Avg ,Order 4.00 DRE:S(AA 01 2H 摸底数据 3 WOT_Avg • Order 6.00DRE:S(A) 01 2H 摸底数据 3 W0T_Avg,0.004.04.450.00002.43.0 3.4转速(Tl)/(x103r.min-1)图1三挡全加速车内DRE 噪声Interior noise of DRE at whole acceleration in 3th gear58广西科技大学学报第28卷桥传递给车身,并激励起车身系统多个频率相近的结构模态,引起车内振动噪声.根据发动机激励频率与阶次和转速的关系,噪为阶次取2,灶为转速取1 330r/m in,得出发动机主频约为44 H z.如果车内低速轰鸣噪声确实是由于发动机二阶激励,传动系扭振等多种类型激励通过结构振动传递到车内与空腔模态强烈耦合而成咱7],根据共振理论,则应在驾驶员右耳(D R E)和副驾驶员后排(R R L)位置,在发动机转速为1 330r/m in附近,存在一个频率约为44 H z的噪声峰值.下面将根据Colormap (彩图)验证在驾驶员右耳(D R E)和副驾驶员后排(砸砸蕴)两个位置,是否存在频率约为44 H z的噪声峰值.根据在试验场采集3挡全加速工况下的数据,生成Colormap.Colormap 是进行N V H数据分析的重要途径之一,一般设定载轴向变量为频率,再轴向数值为发动机转速,而在载-再的区域内则相对应的噪声或者振动的数值,其大小通过颜色的深浅来表示.如图3和图4所示:在驾驶员右耳(D R E)和副驾驶员后排(砸砸蕴)位置,当发动机转速在1 330 r/m in附近,确 实存在频率约为44 H z的噪声峰值,基本可以确定车内轰鸣声是由于发动机二阶激励与传动系共振放大,经由后桥传递给车身,并激励起车身系统多个频率相近的结构模态,引起车内振动噪声.为了进一步验证猜想,将用LM STest L ab13A软件里的Impact Testing模块对样车后桥进行模态测试援2.3后桥模态测试在后桥处安装振动传感器后,采 用力锤在传动轴与后桥连接处给予后桥激励,为了降低测试中的误差影响,力锤在每个测点位置敲击5次,然后图2三挡全加速车内RRL噪声Fig.2 Interior noise of RRL at whole acceleration in 3th gear图3三挡全加速车内DRE噪声彩图Fig.3 Color map spectrum of DRE at whole acceleration in 3th gear 5000.001000.0070.002H摸底50.005.00频率/Hz 500.00RRL:S(CH2)图4三挡全加速车内RRL噪声彩图Fig.4Color map spectrum of RRL at whole acceleration in 3th gear第4期李康康等:某越野车车内轰鸣声的试验分析及调校59ZM ode 3:41.956 8Hz, 2.92%Mode4:45.204 0 Hz, 2.50%图5后桥模态测试振型图Fig.5 Vibration map of rear axle in modal testing取其平均值作为模态测试结果.图 5为测得的后桥模态振型图.为了方便观察比较后桥的前四阶模态与发动机二阶激励频率的关系,将模态振型图中的数据转为如表1所示.从表1可以看出,样车后桥的前四阶模态分别为18.33匀扎,38.35 H z,41.96H z 和 45.20 H z,而发动机转速在1 300 r/m in附近(取转速范围1200 r/m in耀1400 r/m in)的二阶激励频率约在40 Hz耀46 Hz 之间,显然样车后桥的二,三,四阶模态频率均与发动机二阶激励频率极为接近,现在可以断定车内轰鸣声是因为发动机二阶扭转经由传动系与后桥共振放大从而传递给车身引起车内振动噪声.如图6所示,样车后桥位置在44 H z左右存在明显的振动峰值,便是由于后桥模态频率与发动机二阶激励频率发生耦合共振所致.表1后桥前四阶模态Tab.1 The front four orders modal data of the rear axle后桥模态频率/Hz阻尼比/%第一阶模态18.337.29第二阶模态38.35 2.34第三阶模态41.96 2.92第四阶模态45.20 2.50图远后桥在向振动频率响应曲线图Fig.6The FRF curve of the rear axle on the Z direction60广西科技大学学报第28卷3调校方案根据“激励-路径-响应”振动分析模型W ,N V H 优化的途径基本上只有3条:1)减小或者消除激励源;2)改变传递路径的模态特性或固有频率,从而避开激励源的激 励频率;3)改变响应面的刚度或阻尼特性,从而减小响应 幅值.通常发动机是汽车振动最主要的激励源之一,通过 改善发动机的N V H 性能,如采用匹配曲轴扭转减振器的 调校手段,无疑可以大幅度改善传动轴的扭振问题,但是 发动机的具体型号参数一旦与整车匹配完成,便很难再 从源头上对发动机进行N V H 调校.本文样车的调校手段 主要从传递路径上考虑,采用在后桥与传动轴连接法兰 处安装扭转减振器(TorsionalVibrationDamper-TVD ),扭 振减振器通过螺栓与法兰固定在一起并随法兰一起旋 转.橡胶阻尼式扭转减振器(TorsionalVibrationDamper) 本身主要由橡胶片等阻尼元件和减震弹簧等弹性元件构 成,根据振动力学相关理论,橡胶阻尼可以消耗系统振动 能量,而弹簧元件可以改变传动系统的扭转刚度,从而改 变传动系统的某阶固有模态,避开发动机二阶激励频率.4调校结果图7扭转减振器的实车装配图Fig.7 TVD at the end of the drive shaft如图7所示,将固有频率为45 H z 的扭转减振器通过螺栓与后桥法兰固定在一起,样车其他状态保持 不变,然后在交通试验场重新采集道路测试数据,图8—图10分别为样车原状态与加装扭转减振器之后 车内的噪声数据对比曲线图及后桥在向频率响应幅值对比曲线图.图8安装扭转减振器前后车内DRE 噪声对比(实线为安装扭转减振器)Fig.8The vehicle interior noise of DRE comparison第4期李康康等:某越野车车内轰鸣声的试验分析及调校61900.001 385.38 (1)0.91.65.0义 2.02.43.0 3.44.0转速/(x103r_min-1)图9安装扭转减振器前后车内RRL 噪声对比(实线为安装扭转减振器)Fig.9 The vehicle interior noise of RRL comparison▼0.410.830骣3.00e-3FFAuto Pow er 后桥:+Z 95 km/h 3 Auto Pow er 后桥:+Z 95 km/h 2C urve0.0000.0030.005200.0000.0040.005Max0.834@45.000 Hz 0.214@45.000 H z45.320.770.18Hz200.000 1.000.000.00频率/Hz200.00图10后桥在向频率响应幅值对比(实线为安装扭转减振器)Fig.10 The comparison of FRF curve of the rear axle on the Z direction扭转减振器主要由弹性元件和阻尼元件组成,属于一种调谐质量阻尼器,扭转减振器通常作为一个单 自由度的质量-弹簧系统而附加到共振结构中去,使原来的单自由度系统变成一个两自由度的系统[怨].根据 文献[10],扭转减振器的固有频率等于发动机二阶激振力的频率时,就能达到良好的减 振降噪的目的.引起车内轰鸣噪声的发动机二 阶激励频率为44 H z 左右,所以委托工厂特制 了一个固有频率为45匀扎的扭转减振器加装 在传动轴后段轴与后桥连接面,实测对比数 据如表2所示.表2优化前后样车状态对比Tab.2 Comparison of interior noise before and after modification测点状态DRE/dB RRL/dB 后桥Z 向振动/g原状态74.2372.340.77优化后66.1665.160.180.94C urveM axr/min 65.16@983.44 r/min dB(A)—72.34@1 374.98 r/mindB(A)□ FOverall level RRL:S (A) Section1□ F ---------OveralllevelRRL:S (A) 012H 摸底数据\mm62广西科技大学学报第28卷从表2可以看出,样车在安装扭转减振器后,驾驶员右耳(D R E)位置的噪音下降了8d B,副驾驶员后排(R R L)位置的噪音下降了7d B,后桥在向振动也降低了0.59早,达到改善车内噪声与振动的目的.该调校手段可为同类型的车内噪声问题的解决提供一定的工程借鉴.5结语1)针对某越野样车车内轰鸣声及车体共振问题,对测试数据进行比较分析,确定振动的传递路径,识 别噪声的产生根源,采用在后轴末端加装扭转减振器的调校手段,改善了传动系的模态特性,达到了减振降噪的目的.2)车内低速轰鸣噪声问题是整车开发中的一个难题,阶次跟踪,频谱分析,模态分析是识别振动噪声源,解决车辆N V H问题的有效方法.3)根据“激励-路径-响应”的减振降噪思路,合理的降噪手段能有效改善车内轰鸣噪声,同时为解决车辆低速轰鸣问题提供了一种理论依据和参考.参考文献[1]李文武.某M P V车内轰鸣噪声试验分析与降噪[D].镇江:江苏大学,2016.[2]陈广露.传动系扭转减振器特性分析与优化研究[D].上海:上海交通大学,2014.[3]宋传学,赵彤航.轿车车内噪声测量分析及控制方法[J].吉林大学学报(工学版),2007,37(5):1000-1004.[4]章春军.汽车传动系统扭转振动研究与实验[D].成都:西南交通大学,2011.[5]张伟,杨珏,张文明,等.电动轮自卸车发动机扭转振动分析与试验研究[J].中南大学学报(自然科学版),2015,46(2):512-518.[6]吴超群,汪三龙,徐进,等.国产自主品牌汽车车内噪声的识别与控制[J].噪声与振动控制,2012,32(4):92-95.[7]李玲,田率,康菲,等.某非承载式S U V车内噪声问题的分析[J].噪声与振动控制,2015,35(4):85-88.[8]王俊鹏,袁丽芸,刘灿礼,等.某车型发动机后悬置支架N V H性能分析与优化[J].广西科技大学学报,2017,28(1):65-72.[9]段龙扬,黄炯,谢明睿,等.扭转减振器在解决车内噪声轰鸣问题的应用[C].L M S中国用户大会,2010.[10]张向东,车俊铁.机械减振的基本方法分析[J].建筑机械化,2006,27(7):34-36.Experimental analysis and optimization of booming noise in a SUVL I Kangkang,X IA N G Y u*(G uangxi Key Laboratory o f A utom obile Components and V e h icle Technology,(G uangxi U n ive rsity o f Science and Technology),Liuzhou545006, C hina)A b s tr a c t:W hen the sport u tility vehicle in the m iddle gear accelerates at a low er v e lo city,the resonance andboom ing noise can be fe lt obviously,w hich affects the rid in g com fort and the subjective evaluation is unacceptable.Road test shows that the boom ing noise is more obvious when the engine speed is about 1 300 r/m in,and at thecom m only used speed o f95 k m/h,the rear axle position comes in to the obvious v ib ra tio n.Through the spectrum analysis and m odal analysis,it is believed that the boom ing noise o f the vehicle is due to the resonancea m p lifica tio n o f the second-order excitation o f the engine,w hich is transm itted to the vehicle body through the rearaxle and stim ulates several s im ila r frequencies o f the structural m odal.It is an effective way to im prove the N V H perform ance o f the prototype sig n ifica n tly to in s ta ll the torsional vib ra tio n dam per(T V D)a t the end o f the drive shaft.K e y w o rd s:boom ing noise;spectrum analysis;m odal analysis;torsional vib ra tio n damper(学科编辑:黎娅)。
喇叭工作引起的车内低频轰鸣声问题研究
喇叭工作引起的车内低频轰鸣声问题研究刁坤汪晓虎王伟东(泛亚汽车技术中心有限公司,上海201208)【摘要】车内低频轰鸣声的控制,一直是汽车NVH领域研究的热点和难点。
文章针对某车型的喇叭工作时引起的车内低频声,运用传径试验的方法,识右前大灯为噪声源&通过对前大/安装置的、优,避免了前大灯的安装偏移,从而完全了喇叭时引起的车内低频声问题的&本研究内异响问题的激励源识问题了指导。
-Abstract.Interior low-frequency boomin/contrcO hos been always o hot and difficult issue in automotive NVH fielO.Focusin/on inte/or low-frequency boomin/caused by horn,W c transfer path and mods analysis are isplemented to identify thah right front hevdlighs is sourcy of boomin/.By analy-zin/,optimizing and adjustin/tha position of tha headlight body positionin//mountin/hols,tha installation mods deviation of tha headlight is eXectively avoided,thereby completely eliminatin/tha recur-aenyeofthelow-faequenyyaoaain theyaayaused bythehoan woakin/.Theaeseaayh in thispapea providss/uidanco for ths identificotion of ths excitation sourco and problem solvin/of ths abnormal noiso in ths cor.-关键词】车内噪声低频轰鸣声模态耦合传递路径分析模态试验doi:10.3969/j.issn.1007-4554.2019.10.110引言随着中国业的飞速发展,人内性的要求不断提高,这的噪声、振声振粗(NVH)问题日益受到广⑴20。
【CN109982202A】一种用于车辆的声音产生装置及声音产生方法【专利】
(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910321949.4(22)申请日 2019.04.22(71)申请人 北京灵伴未来科技有限公司地址 100083 北京市海淀区王庄路1号B座5-C(72)发明人 朱风云 张志平 陈博 (51)Int.Cl.H04R 3/00(2006.01)(54)发明名称一种用于车辆的声音产生装置及声音产生方法(57)摘要本发明属于声控领域,具体涉及一种用于车辆的声音产生装置及声音产生方法。
目的是使车辆能够根据行驶状态产生丰富、悦耳、并能根据不同使用人的喜好进行预设的声音,使行驶更安全。
该装置包括用于获取能够计算车辆行驶状态信号的传感器单元;用于接收传感器单元发出的信号并判断车辆行驶状态的控制单元;根据控制单元给出的车辆行驶状态产生与车辆行驶状态相匹配声音的声音产生单元。
本发明通过向车辆周围输出能够准确反映车辆行驶状态变化的声音,使车辆周围的人员感知到车辆的存在以及车辆的行驶状态,从而降低发生交通事故的可能性。
权利要求书2页 说明书6页 附图3页CN 109982202 A 2019.07.05C N 109982202A权 利 要 求 书1/2页CN 109982202 A1.一种用于车辆的声音产生装置,搭载于车辆上,向车辆周围输出声音,其特征在于,包括:传感器单元,用于获取能够计算车辆行驶状态的信号;控制单元,用于所述接收传感器单元发出的信号,判断车辆行驶状态;声音产生单元,根据所述控制单元给出的车辆行驶状态产生与车辆行驶状态相匹配的声音。
2.如权利要求1所述一种用于车辆的声音产生装置,其特征在于:能够计算所述车辆行驶状态的信号包括:主动轴转速信号、从动轴转速信号。
3.如权利要求2所述一种用于车辆的声音产生装置,其特征在于:所述传感器单元为主动轴转速传感器和从动轴转速传感器。
4.如权利要求1所述一种用于车辆的声音产生装置,其特征在于:所述传感器单元为惯性导航传感器和踏板压力传感器;所述惯性导航传感器用于获取车速、加速度信号,所述踏板压力传感器用于获取踏板的压力信号。
轿车轰鸣声产生机理与分析方法研究
轿车轰鸣声产生机理与分析方法研究
王志亮;刘波;王磊
【期刊名称】《噪声与振动控制》
【年(卷),期】2008(028)002
【摘要】分析和探讨乘坐室轰鸣的产生声机理和影响因素,并对产生轰鸣声的激励源进行总结,确定激励源的频率范围.针对某一款车出现的轰鸣声问题,建立有限元与边界元的耦合模型,用板件声贡献量的方法进行分析,找出轰鸣声产生的原因,提出修改的建议.
【总页数】3页(P79-81)
【作者】王志亮;刘波;王磊
【作者单位】河北工业大学,机械工程学院,天津,300130;河北工业大学,机械工程学院,天津,300130;天津汽车研究所,天津,300190
【正文语种】中文
【中图分类】U467.4;TB533
【相关文献】
1.轿车乘坐室轰鸣声的分析与控制研究 [J], 赵静;周弦;梁映珍
2.动力吸振器在轿车低频轰鸣声控制中的应用 [J], 祝焱杰;李江华;高鑫
3.轿车低频轰鸣声控制中动力吸振器的应用 [J], 郜振海;李丽艳;
4.轿车低频轰鸣声控制中动力吸振器的应用 [J], 郜振海;李丽艳
5.某轿车高速行驶后排轰鸣声改善研究 [J], 张强; 李守魁; 毕金亮; 赵晶宝; 陈晓梅
因版权原因,仅展示原文概要,查看原文内容请购买。
汽车排气系统低速轰鸣问题研究
汽车排气系统低速轰鸣问题研究摘要:近年来中国已经成为全球最大的汽车产销国家,去年销量突破2000万辆,预计今年全年销量将会突破300万辆。
随着汽车的快速普及,消费者对汽车的品质要求不断提高,其中车内驾乘的舒适性越来越受到终端用户的重视。
在当前竞争激烈的汽车市场上,同档次车型在常规性能方面的综合性价比越来越接近较高水平。
因此,提高车辆的驾乘舒适性成为新的竞争焦点,而其中整车NVH占据主要地位。
整车NVH不仅是影响车辆舒适性的重要因素,也是评价其品质的重要指标之一。
其中作为整车NVH主要贡献之一的排气尾管噪声也越来越受到汽车制造厂商的重视,各汽车制造厂商对排气尾管的噪声指标要求随之也越来越严苛。
本文分析了某款车型车内低速轰鸣噪音的来源,对排气尾管轰鸣的产生机理进行了探讨,提出了消除尾管轰鸣的解决方案。
并且通过模拟分析与整车尾管噪声试验相结合的方法,消除了排气尾管产生的轰鸣,提升了车内NVH的舒适性。
关键词:滑行;轰鸣声;传递损失;赫姆霍兹一、问题描述进行整车噪声评价试验时,车辆在变速器2档下,从转速6000rpm降低到1000rpm的滑行过程中,车内第二排中间座位右耳位置明显感觉有轰鸣声。
同时从排气尾管噪声的频谱图中可以看出120Hz左右处有峰值,排气尾管噪声2阶测试的结果显示噪声水平超出目标值10dB左右,此时对应发动机转速在3600rpm~3700rpm左右(图1和图2)。
图1 排气尾管噪声频谱图图2 排气尾管阶次噪声曲线二、原因分析(一)噪声源识别车内噪声的影响因素很多,根据发生机理和传播途径可将车内噪声分为固体声传播和空气声传播。
本文遇到的车内轰鸣噪声是在测试排气尾管噪声的试验中发现的,通过对排气系统冷端结构和排气尾管阶次噪声曲线(图2)的分析,经过公司专家组的讨论和经验判断,最终确定车内轰鸣产生的来源是排气系统的排气尾管。
(二)Booming产生的机理排气尾管噪声是一种脉动噪声,声音以平面波在管道中传播,当到达尾管时气流就产生脉动噪声。
某SUV排气系统振动引起车内低频轰鸣问题研究
某SUV排气系统振动引起车内低频轰鸣问题研究张慧芳;石岩;范永恒;史晓宁;耿鹏飞【摘要】针对某SUV车内产生低频轰鸣的问题,应用CAE仿真和试验方法研究噪声产生路径及解决方法,判断出该问题是由排气系统振动并通过"排气系统—发动机—悬置系统—车内"路径传递到车内引起.通过修改排气系统模态,使车内噪声降低0~5dB,成功解决该车车内轰鸣问题,并验证了所用排查路径及解决方法的正确性和可行性.%This paper researches on paths and methods to eliminate the SUV interior low frequency booming noise by CAE simulation and test. It concludes that such booming noise is caused by the exhaust system's vibration which transfers through'exhaust system-engine-mount'to the interior. By changing the mode of exhaust system, the SUV interior noise is reduced by 0~5dB, and the booming noise is eliminated. The path and the solution used are proved to be correct and feasible.【期刊名称】《汽车技术》【年(卷),期】2015(000)005【总页数】3页(P32-34)【关键词】SUV;排气系统;车内轰鸣;路径分析【作者】张慧芳;石岩;范永恒;史晓宁;耿鹏飞【作者单位】长城汽车股份有限公司技术中心;河北省汽车工程技术研究中心;长城汽车股份有限公司技术中心;河北省汽车工程技术研究中心;长城汽车股份有限公司技术中心;河北省汽车工程技术研究中心;长城汽车股份有限公司技术中心;河北省汽车工程技术研究中心;长城汽车股份有限公司技术中心;河北省汽车工程技术研究中心【正文语种】中文【中图分类】U461.4车内轰鸣问题是一种汽车经常出现的NVH问题。
某款SUV车内轰鸣声问题研究
某款SUV车内轰鸣声问题研究闫硕;赵云;康菲【摘要】以某款SUV怠速车内低频轰鸣声问题为例,从轰鸣声产生机理分析,提出通过附加质量快速排查问题板件的方法,并运用有限元分析、模态试验和ODS(Operational Deflection Shapes)等仿真和测试技术,确定轰鸣声产生的根源,提出结构优化建议,最终车内轰鸣声在问题频率处幅值降低16.63 dB(A).【期刊名称】《农业装备与车辆工程》【年(卷),期】2015(053)011【总页数】4页(P61-63,76)【关键词】轰鸣声;附加质量;有限元;模态试验;ODS【作者】闫硕;赵云;康菲【作者单位】071000河北省保定市长城汽车股份有限公司技术中心,河北省汽车工程技术研究中心;071000河北省保定市长城汽车股份有限公司技术中心,河北省汽车工程技术研究中心;071000河北省保定市长城汽车股份有限公司技术中心,河北省汽车工程技术研究中心【正文语种】中文【中图分类】U4610 引言在竞争激烈的汽车市场上,顾客对汽车的性能要求也越来越高,因此,提高车辆的驾乘舒适性成为新的竞争焦点,而NVH在其中占据重要地位。
噪声问题作为NVH研究的重要组成部分,也愈加引起人们的重视。
车内噪声过大将严重影响乘客的乘坐舒适性、语言清晰度、引起乘客的心情烦躁。
降低车内噪声,已成为车辆生产厂家共同关注的问题。
本文以某款SUV怠速车内低频轰鸣声问题为例,从轰鸣声产生机理分析,运用快速排查问题的方法,运用有限元分析、模态试验和ODS(Operational Deflection Shapes)等仿真和测试技术,找到轰鸣声产生的原因,并提出了解决轰鸣的措施,为解决怠速车内轰鸣声提供了一种方法。
1 轰鸣声产生的机理空气作为弹性体在车身封闭起来的空腔内会形成许多振动模态或声腔模态,当密闭的驾驶室受到压缩时,就会产生体积变化并有很高的阻抗。
而围成驾驶室的壁板是非刚性的,声腔模态与车身某结构振动模态有可能会产生很强的耦合作用。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
Frequency (Hz)
图 6-1 2 号板上施加 X 方向载荷,声学灵敏度响应
图 6-2 2 号板上施加 Y 方向载荷,声学灵敏度响应
图 7-1 为在 3 号板上施加横向的强迫振动信号, 前排和后排在 106Hz (一阶横向声腔模态) 会有声压峰值,但不足以形成轰鸣声。图 7-2 为在 3 号板上施加竖向即垂直施加的强迫振动信号, 在此激励下,前排和后排在 47Hz 的声压峰值仍然出现(一阶纵向空腔模态),106Hz 的一阶横向声腔 模态也被激起, 形成车内的声压峰值, 150Hz 为 Z 向声腔模态, 这也造成了前排和后排的声压峰值。 很显然,在 3 号板(即顶棚位置)上施加竖向的振动信号,可以同时激起一阶纵向、一阶横向和一
1
[2]
Altair 2012 Hyperworks 技术大会论文集 于上述入射的平面波, 在四分之一波长的奇数倍位置上为声压波节, 四分之一波长的偶数倍位置上, 为声压波腹。
图 1 平面波反射示意图 对于封闭在一长方体的空气所形成的声腔,如图 2 所示,其声学模态振型可以用纵向、横向、 竖向或者不同方向的组合来描述[3],比如纵向第一阶表示声压主要沿纵向分布,沿其他方向声压没 有变化;在纵向截面内出现一个声压波节面,两端的截面为声压波腹面。声腔模态频率可由公式 1 计算:
Altair 2012 Hyperworks 技术大会论文集
汽车轰鸣声产生机理研究
谢晓龙 汪晓虎 王亮 罗淼 傅薇 泛亚汽车技术中心有限公司 上海 201021
摘要:轰鸣声普遍存在于汽车的怠速、匀速和加速过程中,会引起乘员的人耳不适感。本文基于
RADIOSS 进行了轰鸣声的机理研究,通过对激励源的激励方向、车身壁板的辐射效率、声腔模态 频率与振型的分析,发现了产生车内轰鸣声的不同机理,即低频时钢板声辐射产生轰鸣声和声腔模 态被激起而产生轰鸣声两种类型,并在试验中得到验证。最后,对汽车不同区域的钢板会引起哪些 阶次空腔模态并导致轰鸣声作了总结,这对于指导车身设计,减少开发后期样车的试验次数有重要 意义。
图 8 某 MPV 车型实测的后排噪声 通过对装饰车(trimmed body)的有限元模型进行模态计算看出,在 23-27Hz 的频段上车顶处有 多处局部模态出现,如图 9 所示。建立乘员舱流体网格模型并进行模态计算,如图 10 所示,发现 48Hz 处是车的一阶纵向声腔模态,正好与尾门的整体模态频率相一致。由前面对轰鸣声的分析可 知,这两处声压峰值产生的机理明显不同,其解决措施也不同。此款车的发动机为 4 缸汽油机,在 怠速时其转速为 720 转/分钟,2 阶点火频率为 24Hz,4 阶点火频率为 48Hz,这正好激励起顶棚薄 钢板的局部模态和背门的整体模态。为了改变激励源对车身的激励频率,将怠速转速从 720 转/分 钟调为 780 转/分钟,其 2 阶和 4 阶点火频率变为 26 和 52Hz,从图 8 的红线可以看出,49Hz 峰值 消失,很显然怠速转速的调整避免了尾门的共振,从而无法激励其一阶纵向声腔模态。但是,25Hz 的峰值移动到 27Hz,其声压大小并没有明显减小,引起的轰鸣声没有消除,这是由于在 23-27Hz 的频段上车顶处有多处局部模态,怠速转速的调整并没有使激励频率跳出车顶的共振频率范围。因
3 轰鸣声的流固耦合分析
建立轿车有限元模型进行声学流固耦合分析,分析激励位置、激励方向对车内轰鸣声的影响是 一个常规的分析方法,但整车的结构比较复杂,发动机、变速箱、悬架、进排气等激励源与车身连 接点数量众多,如果用详细的有限元模型进行轰鸣声的特性分析,非常耗时,也很难发现有价值规
2
Altair 2012 Hyperworks 技术大会论文集 律。因此,本文采用简化的车身有限元模型,研究激励源、车身壁板与声腔模态的关系。 本文以某一款 MPV 车型的乘员舱尺寸为参照,用 HyperMesh 建立了简化的有限元模型,如图 3-1 所示,其纵向、横向和竖向的尺寸分别为 3.7m、1.6m 和 1.2m。与其相耦合的声腔流体网格如 图 3-2 所示。简化模型中每块板可以表示风挡玻璃、防火墙钢板、地板、顶棚钢板等。车身上不同 区域的板并非直接相连,如风挡与顶棚、防火墙与地板都是由横梁进行连接,为了在简化模型中模 拟梁的存在,用加厚的钢板连接各块板,以降低板与板的直接影响。为了研究不同方向的激励载荷 会引起哪些振型的声腔模态,我们在 1、2、3 号板上分别施加了沿纵向、横向和竖向的强迫振动信 号,通过 RADIOSS 进行流固耦合分析,计算声学灵敏度,输出计算出的 MPV 车内前、中、后三个 位置的声压值。图 4 为用 RADIOSS 计算的前 5 阶声腔模态频率及振型。
60
50
POF X
前排
dB (ref=2e-5Pa)
90 80 70
POF Y
dB (ref=2e-5Pa)
后排 40 中排 30
60 50
40 30 20 10
20
10 0
前排
后排
中排
20
40
60
80
100
120
140
160
180
200
0 20 40 60 80 100 120 Frequency (Hz) 140 160 180 200
关键词:汽车 NVH 轰鸣声 RADIOSS 声腔模态
1 概述
作为评价汽车操控性和乘坐舒适性的重要指标,振动噪声越来越受到人们的重视。当汽车在封 闭状态下,车内空气会形成许多振动模态或声腔模态,受到发动机激励或路面激励时,车身某些钣 金的振动频率与密闭空气的固有模态频率一致, 将会产生很强的耦合作用, 空气就会产生体积变化, 将会在车内产生很高的压力脉动,引起人耳不适,甚至出现头晕、恶心等症状,这样的现象称为轰 鸣(booming)
图 7-2 3 号板上施加 Z 方向载荷,声学灵敏度响应
4 轰鸣声产生机理的试验验证
上述对轰鸣声产生的原因分析只是基于简化的乘员舱模型,实际情况是否符合,需要试验来验 证。在产的某一款 MPV 车型,怠速时后排乘员抱怨有轰鸣声,测试发现声压峰值分别出现在 25Hz 和 49Hz 附近,如图 8 中绿线所示。
90
POF X
100 90 80
POF X
80
70
dB (ref=2e-5Pa)
dB (ref=2e-5Pa)
60
50
70
60
50
40
30 20 10 0 20 40 60 80 100 120 Frequency (Hz) 140
前排 后排 中排
40
30 20 10 0
前排 前排,空气声速变化
160
3
Altair 2012 Hyperworks 技术大会论文集 为了辨识 21Hz 处声压峰值是由声腔模态还是由板的声辐射引起,可以通过在有限元模型中人 为改变声音的传播速度来确定。将声速由 343m/s 提高为 600m/s,修改后的一阶纵向声腔模态频率 由 47Hz 升至为 81Hz,如图 5-2 所示,相应地 81Hz 处前排声压值达到极大。但在 21Hz 处,峰值频 率没有变化,声压值明显提高,这也证明了 21Hz 处轰鸣声是由板的声辐射引起。对简化车身的模 态结果分析可知,21Hz 时 1 号板上有局部模态,模态密度很低,但模态能量高,其辐射噪声足以 产生轰鸣声。
2 声腔模态的产生机理
汽车乘员舱的壁板是由多块薄钢板冲压焊接而成,厚度一般为 0.7-1.0mm,具有一定的弹性, 当发动机或路面的激励传递到车身壁板时,会引起薄钢板的振动,从而辐射出噪声。当辐射出的声 波入射到达蔽障时,会与其反射的声波相互叠加而形成合成声场。如图 1 所示,当入射声波到达蔽 障时恰好位于波峰位置,那么其反射声波在蔽障处与其方向相反,相位相同,在图 1 中的位置 1 处 即四分之一波长位置相位相反,相互消减后声压振幅为 0,称为声压波节;而在位置 2 处和蔽障处 相位相同,声压振幅最大,成为声压波腹 ,也就是汽车乘员舱产生轰鸣声的位置。可以看出,对
[1]
。轰鸣声属于低频噪声,通常在 25-200Hz 范围内产生,普遍存在于汽车的怠速、匀
速和加速过程中, 发动机、 传动系、 排气系统、 不平路面激励等因素都可能成为轰鸣声产生的源头。 因此, 对轰鸣声产生的机理进行深入分析, 通过 CAE 仿真技术在开发早期预测可能会发生的轰 鸣声,并提出改进措施,如找到激励源并减小激励力,或者找到车身的响应位置并减小振动响应, 这对于减少样车的试验次数、提车汽车的声品质有重要意义。
40 中排
30
20 10
40
30 20 前排
后排
中排
10
0
20 40 60 80 100 120 Frequency (Hz) 140 160 180 200
0 20 40 60 80 100 120 Frequency (Hz) 140 160 180 200
图 7-1 3 号板上施加 Y 方向载荷,声学灵敏度响应
图 声腔网格
图 4 前 5 阶声腔模态振型 图 5-1 为在 1 号板上施加纵向的即垂直施加的强迫振动信号,计算出的车内不同位置的声学灵 敏度响应。在 47Hz 附近,前排和后排声压值达到 77dB,而中排位置仅为 60dB,这与其激励起来 的第一阶纵向声腔模态频率一致,即车厢纵向的长度恰好为此频率时 1/2 个声波的长度,前排和后 排位于声压波腹位置, 相互叠加声压增大, 产生轰鸣声, 而中排位置位于声压波节位置, 声压较低。 再看 95Hz 时车内的声压峰值,三个位置都在 70dB 左右,都会产生轰鸣声,这与车厢二阶纵向声腔 模态频率一致。在一阶声腔模态频率 47Hz 之前,出现了 21Hz 的声压峰值,前排和中排声压值为 82dB,后排为 72dB,这显然不是被 1 号板激励起的声腔模态导致的轰鸣声。
4
Altair 2012 Hyperworks 技术大会论文集 阶竖向的声腔模态,也就是说,在外部载荷激励下,顶棚的共振很容易激起纵向、横向和竖向的各 阶声腔模态,从而产生车内的轰鸣声。
