柴油发电机房调试方案一调试前准备工作1.绝缘电阻测量发电机、二次冷却水泵、散热风机、供油泵、回油泵，送风机、排风机、主开关柜的绝缘电阻是否正常（此项工作应在设备安装过程中尚未接线时进行测量）。
2.机组外观检查机房及设备应保持清洁整齐，机组工作区域有无可能损坏机组的异物，机组在公共底座上安装是否牢固可靠，运动部件转动是否灵活。
3.进气系统检查空气过滤器是否清洁、干燥、无损伤。
空气过滤器安装应正确，以防未经过滤的空气进入柴油机内。
4.排气系统检查排气口有否堵塞，防雨水装置是否良好，消声器、波形补偿器、排气管道安装是否牢固可靠。
5.润滑系统检查润滑油箱（油底壳）油位是否足够，润滑油品牌品质是否符合要求，润滑油有无泄漏。
6.燃油系统检查日用油箱油位是否正常，箱内有无积水沉淀，管道及阀门安装是否牢固，有无漏油现象，燃油系统内空气是否排净。
7.冷却系统检查冷却水箱水位是否充满，冷却水应清洁，水箱内应适当添加防冻剂，管道及阀门安装是否牢固，有无漏水现象，热风出口应畅通无阻。
8.电瓶检查电瓶电解液是否充满，电解液比重是否正常，电瓶接线是否正确，接头是否牢固，有无氧化物，电压应为24伏。
9.紧急停机开关检查按下紧急停机按扭，观察油路和风门电磁阀动作是否良好。
10.测试灯检查拨动灯光测试按扭所有测试灯均应正常显示。
最后将各按扭开关阀门置于启动准备状态进行调试。
二空载试验（10-15分钟）对机组进行手动启动观察柴油发电机组与二次冷却水泵、散热风机、机房送风机、排风机能否同时启动，机组启动后进行检查。
1.柴油发电机组运转是否稳定，转速是否平稳，引擎有无杂音。
2.涡轮增压器、燃油泵、润滑油泵、冷却水泵、充电机运转是否正常。
3.二次冷却水泵、散热风机、机房送风机、排风机运转是否正常。
4.润滑油、燃油、冷却水、排气等系统是否正常有无泄漏。
5.记录机组运行参数：转速1500 Rpm .输出电压220/380 V (相序，相电压)输出频率50 Hz充电机电压25-28 V润滑油压力45-75 Psi润滑油温度50-60 ℃冷却水温度72-82 ℃注：当出现上述任何一项情况异常均应停机检查，排除故障后再试。
柴油发电机安装、调试、验收方案
柴油发电机安装、调试、验收方案第一节：产品制造、安装一、柴油发电机（一）发电机基础根据安装施工图，检查基础的外形尺寸及基础上的埋铁或预留孔位置。
基础表面应无裂缝、空洞、露筋和掉角现象。
根据土建提供的建筑轴线位置，标高的水平线，分别检查安装基准线与建筑轴线距离，安装基准线与设备平面位置和标高的偏差值。
（二）主机运输吊装就位在机组吊装就位前必须对现场进行详细的考察，并根据现场实际情况熟悉运输路线。
使用垫铁等固定铁件实施稳机找平作业，预紧地脚螺栓。
必须在地脚螺栓拧紧前完成找平作业。
采用楔铁找平时，应将一对楔铁用点焊焊住。
主机安装好后然后再安装降音棚，降音棚采用单层彩钢板进行搭设。
（三）排气、燃油冷却系统安装排气系统的安装：柴油发电机组的排气系统由法兰连接的管道、支撑件、波纹管和消声器组成，在法兰连接处应加石棉垫圈，排气管管口应经过打磨与消声器安装正确。
机组与排烟管之间连接的波纹管不能受力，排烟管外侧包一层保温材料。
燃油、冷却系统的安装：主要包括油箱、卸油泵、循环泵、热交换器、风机、仪表和管道的安装。
正确安装机组和储油罐位置，对储油罐的焊缝质量进行认真检查。
（三）电气设备的安装发电机控制箱（屏）是发电机的配套设备，主要是控制发电机送电及调压。
柜相互间或与基础型钢的连接应用镀锌螺栓固定，且防松零件齐全。
二次回路配线成束绑扎，不同电压等级、交流、直流线路及计算机控制线路应分别绑扎，且有标识；固定后不应妨碍手车开关或抽出式部件的拉出或推入。
根据控制屏和机组安装的位置安装金属桥架，应符合电缆桥架安装标准。
（四）接地线安装将发电机的中性线（工作零线）与接地母线用专用接地线及螺母连接，螺栓防松装置齐全，并设置标识。
应急柴油发电机房下列导电金属应做等电位联结：1.应急柴油发电机组的底座；2.日用油箱支架；3.金属管，如水管、采暖管、通风管道等；4.钢门（窗）框、百叶窗、有色金属窗框架等；5.在墙上固定消声材料的金属固定框架；6.配电系统PE（或PEN）线。

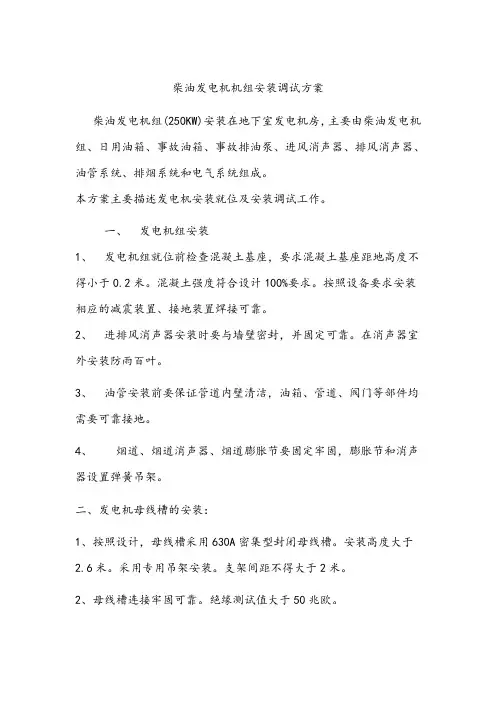

柴油发电机机组安装调试方案
柴油发电机机组安装调试方案柴油发电机组(250KW)安装在地下室发电机房，主要由柴油发电机组、日用油箱、事故油箱、事故排油泵、进风消声器、排风消声器、油管系统、排烟系统和电气系统组成。
本方案主要描述发电机安装就位及安装调试工作。
一、发电机组安装1、发电机组就位前检查混凝土基座，要求混凝土基座距地高度不得小于0.2米。
混凝土强度符合设计100%要求。
按照设备要求安装相应的减震装置、接地装置焊接可靠。
2、进排风消声器安装时要与墙壁密封，并固定可靠。
在消声器室外安装防雨百叶。
3、油管安装前要保证管道内壁清洁，油箱、管道、阀门等部件均需要可靠接地。
4、烟道、烟道消声器、烟道膨胀节要固定牢固，膨胀节和消声器设置弹簧吊架。
二、发电机母线槽的安装：1、按照设计，母线槽采用630A密集型封闭母线槽。
安装高度大于2.6米。
采用专用吊架安装。
支架间距不得大于2米。
2、母线槽连接牢固可靠。
绝缘测试值大于50兆欧。
3、母线槽和配电柜连接牢固可靠，接地跨接符合规范要求。
母排颜色和配电柜主触头颜色相序相同。
三、开机前准备1、发电机所有系统已经检查完毕。
接地良好。
2、按规定设置灭火器、黄沙消防器材。
3、发电机房内其他土建、消防等工作全部完成。
不在进行动火、切割等作业。
4、上述工作完成后，上报建设、监理，待批准后加注柴油。
四、柴油发电机组电气调试方案1、发电机本体调试用10000V兆欧表测量的绝缘电阻应大于0.5M。
测量的直流电阻换算至发电机出厂试验同温度下的电阻误差应小于2% 。
五、发电机保护回路的整组试验1、发电机投运前试验发电机出口开关断开，全部投入，发电机升压至空载额定电压，在母线与发电机输出电压两侧进行核相试验。
发电机输出电压的出线标识与母线相序相符。
2、调节发电机的频率，满足50HZ标准要求。
额定380V的电压，上限为380+380X7%=406.6V，下限为380-380X7%=353.4V。
六、机组试运行调试。
对柴油发电机组如何进行调试
对柴油发电机组如何进行调试柴油发电机组安装完毕，投入运行之前，必须对机组进行全面检查。
柴油机的启封为了防止柴油机锈蚀，产品出厂之时，其内外均已油封，因此，新机组安装完毕，符合安装要求后，必须启封才能启动，否责会造成飞车危险，应予重视。
除去油封的方法步骤如下：（1）将柴油加热到45℃~56℃以上，用以洗擦除去外部防锈油。
（2）将水加热90℃以上，然后从水套出水口不断地灌入，由汽缸体侧面的放水开关（或水泵进水口）流出，连续进行2--3小时，并间断地摇转曲轴，使活塞顶、气缸套表面及其他各处的防锈油溶解流出。
（3）用清洁柴油清洗油底壳，并换入新机油。
冷却及燃油系统、燃油喷射调速系统、水泵、启动传动系统均应按说明书要求进行清洁检查，并加足清洁冷却水，充足起动蓄电池，做好开机前的准备工作。
◎机组试机前的检查（1）柴油机试机前的检查步骤如下：1）检查机组表面是否清洁干净；地脚螺帽、飞轮螺钉及其他运动机件螺帽有无松动现象，发现问题及时紧固。
2）检查各部分间隙是否正确，尤其应仔细检查各进、排气门的间隙几减压机构间隙是否符合要求。
3）将各气缸置于减压位置，转动曲轴检听各缸机件运转声音有无异常声响，曲轴转动是否自如，同时将机油泵入个摩擦面，然后，关上减压机构，摇动曲轴，检查气缸是否漏气，如果摇动曲轴时，感觉很费力，表示压缩正常。
4）检查燃油供给系统的情况，步骤如下：①检查燃油箱盖上的通气孔是否顺畅，若孔中有污物应清除干净。
加入的柴油是否符合要求的牌号，油量是否充足，并打开油路开关。
②打开减压机构摇转曲轴，每个气缸应有清脆的喷油声音，表示喷油良好。
若听到喷油声不来油，可能油路中有空气，此时可旋松柴油滤清器和喷油泵的放气螺钉，以排除油路中的空气。
③检查油管及接头处有无漏油现象，发现问题及时处理解决。
5）检查水冷却系统的情况，步骤如下：①检查水箱内的冷却水量是否充足，若水量不足，应加足清洁的软水。
②检查接头水管有无漏水现象，发现问题及时处理解决。
柴油发电机组调试施工完整方案
柴油发电机组调试施工方案一、设计要求1.2#柴油发电机房选择1x800KW（常载功率）的康明斯电力柴油发电机组，通过封闭母线引至3号站房变电所。
2 .柴油发电机组应安装尾气净化装置，减少废气及烟尘的排放。
3 .柴油发电机组应提供通信接口，通过通信接口接入变配电所监控子系统。
4 .柴油发电机房内设置储油间，储油间内设日用燃油箱和润滑油箱。
日用燃油箱内存储不超过8h的燃油量。
各油罐容量不大于1立方米，储量大于1立方米时设置中间油罐。
5 .柴油发电机房应采取机组消声及机房降噪措施，机房环境噪声不宜超过夜间55dBA、昼间70dBA6,柴油发电机组与电力系统电源不应并网运行，并应设置可靠联锁。
当市电中断供电时，机组应能自动启动,并应在30s内向负荷供电。
当市电恢复供电后，应自动切换并延时停机。
当连续三次自启动失败，应发出报警信号。
柴油发电机组的启动信号应取自相应的变电所两个进线开关上端头，两个进线开关均失电时，机组自动启动。
二.调试目的1 •测试柴油发电机的性能；2 .测试柴油发电机与变电所配电装置间连锁功能。
三、机组介绍发电机组选用康明斯ClOoOD5。
发电机组为康明斯电力，由康明斯公司生产，性能优越，工作稳定，运行可靠。
发电机组中发动机、发电机、控制系统的设计生产、原型测试以及最终的装配和检测全部由康明斯公司完成。
高效可靠的专业服务网络遍布世界各地，提供24小时的售后服务和零配件供应。
机组可在手动、自动模式下运行，自启动信号取自3#变电所的3-101柜(信号为一组无源常闭触电，即当市电正常供电时，信号断开；当市电故障时，信号闭合)。
机组特点：(—)发动机1.康明斯/4冲程/中冷、涡轮增压、重负载耐久型工业用水冷柴油发动机，具有最佳燃油消耗特性和动静态加载特性。
2,类型：涡轮增压、中冷3 .结构：每汽缸四气门、锻钢曲轴、铸铁缸体、可更换的湿式缸套。
4 .启动系统：24V直流马达。
5 .燃油系统采用性能优异的低压供油系绑PT燃油系统朦明斯专利，使整机结构简单、性能优良、安全可靠。
柴油发电机组现场调试方案
柴油发电机组试验报告
机组型号
试验地点
厂家人员
天津恒康机械设备有限公司201２年5 月10 日
一、技术数据
机组型号编号
额定功率kW额定电压V 额定频率Hz 额定电流 A 额定转速r/min 额定功率因数（滞后）相数及接法
柴油机型号编号
出厂日期
发电机型号编号
出厂日期
仪表箱型号编号
出厂日期
二、试验项目及结果
1 检查外观：底架焊接、机组安装、接线、涂漆合格
2 测量绝缘电阻
3 常温下启动性能
4 其他检查
5负载试验（根据现场条件加载）：
根据试验结果计算出
稳态电压调整率：
稳态频率调整率：
电压波动率：
频率波动率：
6 瞬态特性测定
根据现场条件突加、突卸电动机负载，观察发电机组的电压和频率的突然变化电压瞬变值不低于340V，实际：
电压瞬变值不高于480V，实际：
频率瞬变值不低于45Hz，实际：
频率瞬变值不高于55Hz，实际：
瞬变时的频率恢复时间不大于10秒，实际：
瞬变时的电压恢复时间不大于1.5秒，实际：
6机组连续工作试验记录
环境温度℃：相对湿度%：大气压力kPa：
注：以现场实际功率为主
三、结论
根据现场条件测试，该产品符合国标GB/T2820和产品技术条件的各项规定，质量合格，可以交付用户使用。
天津恒康机械设备有限公司参加试验人员：。
发电机组调试方案
发电机组调试方案一、工程概况：该工程是***开发有限公司兴建的商住楼，位于广州市***，交通方便，地理位置优越。
***大厦配备一台800KW 柴油发电机，15 秒内应急自起动与市电进行电气机械连锁,避免并列运行,消防时作消防应急电源,平时可作重要负荷备用电源。
此方案即专门针对此发电机组试运行而制订。
二、设备试运转的目的与范畴：（一）目的：安装的最后阶段就是设备试运转及其调节实验。
通过设备单机、无负荷运转，检查机械和各系统联动的实际状况，并通过运转过程中必要的调节实验使机械和各系统联动达成正常运转，符合使用规定。
（二）范畴：1、柴油发电机组空载、带载整车试运转三、设备试运转的根据和原则：1、GB50231-98《机械设备安装工程施工及验收通用规范》；2、GB50303-《建筑电气工程施工质量验收规范》；3、ZJQ00-SG-006-《建筑电气工程施工工艺原则》3、设计图纸及设计修改、变更资料；4、设备技术文献。
四、调试工作机构图：调试领导小组技术负责人电气专业负责人厂家技术负责人调试班组五、设备运转应含有的条件(一)参加试运转的设备及其附属装置（涉及：电气、仪表等），均应按设计图纸以及设备技术文献全部施工完毕，且经检查验收质量符合规定。
工程对应施工统计及资料应齐全，设备的电气（仪表）控制等装置均应按系统检查完毕，应符合试运转规定。
（二）试运转需要空载、带载运行均能满足试运转规定；（三）试运转需用的材料、检测仪器，施工机具、安全防护设施及用品，应备齐且能满足试运转规定。
（四）对大型、复杂且十分重要的设备，应制订单项运转方案或运转操作规程。
设备试运转及调试方案，应经监理、建设单位审查审批同意后，试运转方可正式进行。
（五）参加试运转的人员，应熟悉设计，理解工艺流程及原理；熟悉设备技术文献，理解的构造及性能；掌握试运转程序及设备操作办法；六、试运前的准备工作（1）发电机容量满足负荷规定；（2）机房留有用于机组维护的足够空间；（3）机房地势不受雨水的侵入；（4）全部操作人员必须熟悉操作规程和安全性办法和方法；（2）检查全部机械连接和电气连接的状况与否良好；（6）检查通风系统和废气排放系统连接与否良好；（7）灌注润滑油、冷却剂和燃料；（8）检查润滑系统及燃料系统的渗漏状况；（9）检查启动电池充电状况；（10）检查紧急停机按钮操作状况；（11）调试的设备和系统进行全方面检查和清理，去除不良状况，整治质量缺点。
柴油发电机调试方案
柴油发电机调试方案概述柴油发电机调试是确保发电机正常运行的关键步骤。
通过进行全面的调试，可以检查发电机的各个部件和系统，以确保其在各种工作条件下能够高效、可靠地运行。
本文档旨在提供一套完整的柴油发电机调试方案，以确保发电机的安全性、可靠性和性能。
调试步骤以下是柴油发电机调试的一般步骤：1.安装调试：在开始之前，确保发电机的安装已经完成，并确保连接正常。
检查发电机的基础和支撑结构是否牢固，并进行必要的调整和检修。
2.电气系统调试：首先，检查发电机的电气系统，包括电源线路、开关和电缆连接。
确保电气系统符合相关安全标准，并检查各个电气设备的工作状态和连接情况。
3.柴油供油系统调试：接下来，对发电机的柴油供油系统进行调试。
检查燃油箱的油位和清洁度，并确保柴油泵以及相关过滤器和阀门处于正常工作状态。
测试柴油喷油器的性能，并检查油压和喷油量是否符合要求。
4.冷却系统调试：对发电机的冷却系统进行调试，确保冷却液的循环和温度控制正常工作。
检查冷却液的水位和浓度，并确保散热器和风扇的正常运转。
5.发电机调速装置调试：测试发电机的调速装置，确保发电机能够在设定的转速范围内稳定运行。
调整调速装置的参数，以适应不同负载情况下的工作要求。
6.发电机保护系统调试：检查发电机的保护系统，包括电压保护、频率保护、过载保护和短路保护等。
测试保护系统的响应速度和准确性，并进行必要的调整。
7.信号和监控系统调试：最后，对发电机的信号和监控系统进行调试。
测试各个传感器和仪表的准确性和可靠性，确保监控系统能够及时、准确地监测发电机的状态。
调试工具在柴油发电机的调试过程中，可以使用以下工具：•多用途电表：用于测量电气系统参数，如电压、电流和电阻。
•柴油压力表：用于测量柴油供油系统的油压。
•温度计：用于测量冷却系统的温度，如冷却水的进出口温度。
•手持式调速器：用于调整发电机的转速。
•数字信号发生器：用于模拟各种信号输入，以测试发电机的保护系统。
柴油发电机机组安装调试方案
柴油发电机机组安装调试方案一、安装前准备工作1.做好施工准备在安装柴油发电机机组之前，必须进行现场勘测，确保有足够的空间和周围环境符合安装要求。
同时，还要准备好所需的施工工具和仪器设备。
2.准备安装所需的材料和零件根据柴油发电机机组的要求，准备好所需的安装材料和零件，例如螺栓、垫片、接线等。
3.检查设备及配件在进行安装之前，要对柴油发电机机组及其配件进行检查，确保设备和配件完好无损。
4.制定安全措施在安装过程中，要根据施工环境和现场条件，制定相应的安全措施和施工方案，确保安装工作的安全进行。
二、安装步骤1.安装底座和机组首先要进行机组底座的安装，确保底座水平、牢固。
然后将机组放置在底座上，使用螺栓和垫片将机组与底座连接。
2.安装散热器和排气管根据机组的要求，安装好散热器和排气管，确保气流通畅、散热效果良好。
3.安装连杆和传动系统安装连杆和传动系统，确保连接和传动的准确性和可靠性。
4.连接冷却液管道和燃油管道连接好冷却液管道和燃油管道，确保流程畅通、密封性好。
5.连接电气线路根据机组的要求，连接好电气线路，确保接线正确、安全可靠。
6.安装控制系统和监测仪器安装好机组的控制系统和监测仪器，确保机组的运行和监测能够正常进行。
三、调试步骤1.调试机组启动机组，进行初步调试。
检查机组的运行是否正常，包括发电机的输出功率和频率是否正常。
2.调试传动系统检查传动系统的运行是否正常，包括发动机的转速和传动装置的工作情况。
3.调试冷却系统检查冷却系统的运行是否正常，包括冷却液的循环和温度控制。
4.调试燃油系统检查燃油系统的运行是否正常，包括燃油供给和燃油消耗等。
5.调试电气系统检查电气系统的运行是否正常，包括电气线路的接触是否良好、控制系统的正常工作等。
四、安全措施1.严格遵守安全操作规程，确保施工人员的人身安全。
2.在进行机组安装和调试过程中，要对电源进行合理的接地，确保电气安全。
3.使用合适的工具和设备进行施工，确保操作的准确性和安全性。
柴油发电机组调试方案
柴油发电机组调试方案1. 引言柴油发电机组是一种使用柴油作为燃料的发电设备，广泛应用于建筑工地、野外施工、应急备用电源等场合。
为确保柴油发电机组的正常运行和高效发电，需要对其进行调试。
本文将详细介绍柴油发电机组调试的方案和步骤。
2. 调试前准备工作在进行柴油发电机组的调试之前，应先做好准备工作，包括但不限于以下几个方面：2.1 材料准备准备好调试所需的工具、仪器和相关配件，如扳手、电压表、电流表、接线端子等。
2.2 调试环境准备确保调试环境的安全和适宜性，包括通风良好、无明火、无易燃物等。
2.3 操作手册准备熟悉并准备好相应的操作手册，包括柴油发电机组的安装手册、使用手册和维护手册等。
3. 调试步骤柴油发电机组的调试步骤主要包括以下几个方面：3.1 机组外观检查检查机组外观是否完好，包括机箱、进气道、排气道、燃油箱等部件是否有损坏或渗漏现象。
3.2 机组内部检查打开机组的外罩，检查内部的关键部件，包括柴油机、发电机、控制器等，确保其无损坏或松动。
3.3 燃油系统调试检查燃油系统中的燃油质量和燃油管道是否畅通，需要排空管道中的空气和杂质，并确保燃油箱中的燃油充足。
3.4 电气系统调试接通电源后，检查电缆的接线是否正确，并通过电压表和电流表等仪器，检测电压和电流是否稳定。
3.5 启动发动机按照操作手册的要求，启动柴油发动机，并在启动过程中观察和记录发动机的工作状态。
3.6 负载调试连接负载设备，如灯具、电动工具等，调整负载的大小，观察柴油发电机组在不同负载下的电压和电流的稳定性。
3.7 性能检测根据操作手册的要求，对柴油发电机组的性能进行检测，包括输出功率、输出电压、频率等参数的测量和记录。
4. 调试注意事项在进行柴油发电机组调试时，需要注意以下几点：•严格按照操作手册的要求进行调试，不得随意更改设备的设置和参数。
•保持调试环境的安全性，注意防火防爆措施，并避免长时间工作造成设备过热。
•在调试过程中，及时记录调试结果和发现的问题，便于后续的维护和改进。
柴油发电机系统调试方案
新疆嘉润资源控股有限公司动力站2×350MW机组工程调试方案代号QEHS3-JRDTC13编号调试方案工程名称：新疆嘉润资源控股有限公司动力站2×350MW机组工程项目名称：柴油发电机系统调试方案编制单位：江西省火电建设公司调试事业部编写：审核：批准：江西省火电建设公司2014年12月20日第0 页目录1 概述 (2)2 编写依据 (2)3 编制目的 (2)4 设备主要技术规范 (2)5 调试技术准备 (3)6 调试范围 (3)7 调试应具备的条件 (3)8 安全注意事项 (3)9 调试程序 (3)新疆嘉润资源控股有限公司动力站2×350MW机组工程调试方案1 概述新疆嘉润资源控股有限公司动力站2×350MW超临界工程#3（#4）机组,每台机组配备一台柴油发电机组，用于给保安A、B段供电，两台机组均采用山西日发实业有限公司生产的日发柴油发电机组。
2 编写依据2.1 新疆嘉润资源控股有限公司动力站2×350MW超临界工程#3（#4）机组施工图纸、设备说明书。
2.2 《火力发电建设工程启动试运及验收规程》DL/T5437-20092.3 《电力建设安全工作规程》（火力发电厂部分）DL5009.1—20022.4 《电气装置安装工程电气设备交接试验标准》GB50150－20062.5 《电力建设安全工作规程（火力发电厂部分）》DL5009.1－9.22.6 《电业安全工作规程(发电厂和变电所部分)》3 编制目的3.1为了指导和规范柴油发电机系统的调试工作，保证柴油发电机组设备及系统能够安全稳妥地投入运行，特制定本方案。
3.2 检查柴油发电机组电气保护、联锁、信号动作的正确性、可靠性。
3.3 检查相关设备的运行情况，检验系统的性能，发现并消除可能存在的缺陷。
4 设备主要技术规范4.1 #3（#4）柴油发电机组额定功率：650kW额定电压：400/230V额定频率：50HZ接线方式：3相4线额定功率因数：0.8（滞后）电压调整率（%）：≤稳态±1、瞬态+20—-15频率调整率（%）：≤稳态5（0—5范围内可调）、瞬态+10—7电压波动率（%）：≤0.5负荷突变频率稳定时间（S）：≤3负荷突变电压稳定时间（S）：≤2波形失真（%）：≤5抑制无线电干扰符合VDE0875-N级及GB2820的规定第2 页5 调试技术准备5.1 备齐与柴油发电机组系统有关的由设计单位提供的有效设计图及厂家技术文件。
柴油发电机组调试全套
柴油发电机组调试全套L工程设备概况宁夏国华宁东发电厂二期扩建工程2×660MW超超临界空冷燃煤发电机组，预留再扩建2x660MW机组条件。
事故保安电源采用无锡圣鑫科技有限公司生产的快速自动启动柴油发电机组。
该机组原动机为英国perkings公司生产的型号是4012-46TAG3A ;发电机为美国马拉松公司生产的型号是743RSL4052。
相关技术参数如下表：项目技术数据柴油发电机组制造商无锡圣鑫科技有限公司机组型号R-P1650适用环境室内额定功率1200KW应急备用功率132OKW额定电压AC400/230V额定电压DC24V额定电流2165 A频率50Hz转数1500 转相数3相功率因数0.8 （滞后）启动时间6S噪声85 dB冷却方式水冷燃油消耗率212 g/kW-h机油消耗率0.35 g/kW-h机组扭转振动限值0.3机组纵向振动限值0.3外形尺寸5100*2170*2850净重13300KG2 .编写依据2.1 《火力发电建设工程启动试运及验收规程》DL/T5437-2009 2.2 《继电保护及电网安全自动装置检验规程》DL/T995-2006 2.3 《火力发电建设工程机组调试质量验收与评价规程》DL/T5295-20132.4 《火电工程达标投产验收规程》DL/T 5277-20122.5 《电气装置安装工程电气设备交接试验标准》GB50150 - 20062.6 国家标准《继电保护及安全自动装置技术规程》GB14285-20062.7 《电力系统继电保护柜、屏通用技术条件》DL/T720-20002.8 网、省电力公司颁发的《继电保护〃反措〃要点实施细则》2.9 《75OkV电力系统继电保护技术导则》DL/T886-20122.10 《电力安全工作规程发电厂和变电站电气部分》GB26860-20112.11 《电力建设安全工作规程(火力发电厂部分)》DL 5009.1-20142.12 《防止电力生产重大事故的二十五项重点要求》国电发(2000) 589号2.13 设计院图纸及设备制造厂家有关技术说明书和调试大纲3 .调试目的指导及规范保安电源系统及设备的调试工作，验证柴油发电机组一、二次设备质量性能和回路的完整性，保安电源的正确性以及机组整体性能的良好性。
柴油发电机机组安装调试解决方案.doc
柴油发电机机组安装调试方案本工程柴油发电机组安装在地下室发电机房，主要由柴油发电机组、日用油箱、事故油箱、事故排油泵、进风消声器、排风消声器、油管系统、排烟系统和电气系统组成。
在地下室设备吊装就位方案中已经描述了主要设备的进场、验收、开箱、吊装、就位等方案。
本方案主要描述发电机就位后的安装调试工作。
一、发电机组安装1、发电机组就位后按照设备要求安装相应的减震装置、接地装置。
2、进排风消声器安装时要与墙壁密封，并固定可靠。
在消声器室外安装防雨百业。
3、油管安装前要保证管道内壁清洁，油箱、管道、阀门等部件均需要可靠接地。
4、管道法兰密封垫采用石墨金属缠绕垫片。
5、烟道、烟道消声器、烟道膨胀节要固定牢固，膨胀节和消声器设置弹簧吊架。
二、开机前准备1、发电机所有系统已经检查完毕。
接地良好。
2、按规定设置灭火器、黄沙消防器材。
3、发电机房内其他土建、消防等工作全部完成。
不在进行动火、切割等作业。
4、上述工作完成后，回报管理公司、监理公司，待批准后加注柴油。
三、柴油发电机组电气调试方案1、发电机本体调试用10000V兆欧表测量的绝缘电阻应大于0.5M。
测量的直流电阻换算至发电机出厂试验同温度下的电阻误差应小于2% 。
2、发电机保护回路的整组试验四、发电机投运前试验发电机出口开关断开，全部投入，发电机升压至空载额定电压，在母线与发电机输出电压两侧进行核相试验。
发电机输出电压的出线标识与母线相序相符。
五、机组试运行调试。
1、机组空负荷运行：用机组的启动装置手动启动柴油发电机无负荷试车，检查机组的转动和机械传动有无异常，供油和机油压力是否正常，冷却水温是否过高，转速自动和手动控制是否符合要求。
如发现问题，及时解决。
2、柴油发电机无负荷试车合格后，再进行检查机身和轴承的温升；只有机组空载试验合格，才能进行带负荷试验。
3、检测机组的保护性能：采用仪器分别模拟发出机油压力低、冷却水温高、过电压、等信号，机组应立即启动保护功能，并进行报警。
柴油发电机组调试方案
柴油发电机组调试方案一、调试前准备工作柴油发电机组的调试是确保其正常运行和高效发电的重要环节。
在进行调试之前，需要做好以下准备工作。
1. 检查设备完好性：检查发电机组的各个部件是否完好，包括柴油机、发电机、控制系统等。
确保设备无损坏或异常磨损。
2. 检查供电：检查发电机组的供电情况，确保其接入电力系统，并具备正常的电源供应。
3. 环境检查：确认发电机组工作环境是否符合要求，包括通风良好、无易燃物品、无大量尘土等。
二、调试步骤1. 连接设备：将发电机组与电力系统进行连接，确保连接线路正确无误。
根据电路图连接导线。
2. 检查系统参数：检查控制系统的参数设置，确保各项参数与运行要求一致。
包括额定转速、电压设定、频率设定等。
3. 发动机启动：按照发动机操作手册中的步骤正确启动柴油发动机，观察启动过程中是否有异常情况出现。
4. 稳定运行：等待发动机达到稳定运行状态，检查转速、电压和频率是否在正常范围内。
5. 负载测试：逐步增加负载，观察发电机组在不同负载条件下的工作情况。
记录并检查发电机组的输出功率、电压和频率是否稳定。
6. 故障排除：如果在调试过程中发现问题，要及时进行故障排除。
检查故障原因并修复，确保发电机组可以正常运行。
7. 调整参数：根据测试结果和实际需求，调整发电机组的参数。
根据实际情况调整转速、电压和频率等参数，以满足用户需求。
三、安全注意事项在进行柴油发电机组调试时，需要注意以下安全事项，确保人员和设备的安全。
1. 人身安全：操作人员必须佩戴好个人防护装备，包括安全帽、防护鞋、防护眼镜等。
确保操作人员的人身安全。
2. 灭火设备：调试现场应配备灭火设备，确保一旦发生火灾，可以及时灭火。
3. 注意通风：调试现场应保持良好的通风，排除尾气和燃烧产物。
4. 严禁吸烟：调试现场严禁吸烟，防止引发火灾事故。
5. 严禁酒后操作：操作人员应保持清醒状态，严禁酒后操作发电机组。
四、调试结果与记录在完成柴油发电机组的调试后，需要对调试结果进行记录，并进行评估。
柴油发电机组调试方案
柴油发电机组调试方案一、准备工作1.确认发电机组的安装位置，保证有足够的空间和通风条件。
2.确认柴油发电机组的供电电源和电器线路，并进行必要的电气接线工作。
3.安装排气管道和冷却系统，确保热气和废气的排放通畅。
4.加注燃油和冷却液，检查油位和冷却液位是否达到标准要求。
5.检查发电机组的机械部件和电气设备是否完好，有无松动和损坏现象。
二、机械调试1.检查柴油发动机各部位的润滑油和冷却液是否正常，确保油液的流动畅通。
2.检查风扇和冷风罩是否安装正常，风扇转动是否灵活。
3.检查曲轴、连杆、活塞、气门等部件的间隙是否符合要求，调整必要的间隙。
4.启动柴油发动机，检查各传动装置和运动部件是否正常，有无异常声音和异味，确保运转平稳。
三、电气调试1.连接柴油发动机和电力系统的电气线路，确保接线正确并牢固。
2.检查发动机电源开关和控制面板的电源输入和输出是否正常。
3.启动柴油发电机组，检查电流、电压、功率因素、频率等参数是否正常，调整发电机的输出电压和频率至标准范围内。
4.检查自动切换开关的功能是否正常，确认其在停电时能够自动切换至发电机组供电模式。
5.检查紧急停机装置的功能是否正常，确认能够在紧急情况下及时切断电源。
四、试运行和调整1.试运行柴油发电机组，观察参数和指示器是否正常，记录运行状态和性能数据。
2.根据试运行数据，进行必要的调整，如调整燃油喷射量、冷却液流量，以提高柴油发动机的效率和性能。
3.检查发电机组的噪声和振动是否在正常范围内，如有异常情况，进行必要的调整和维修。
4.检查排放气体是否符合环保要求，根据需要进行废气处理装置的调试和安装。
五、记录和整理1.记录柴油发电机组的调试数据和调整结果，用于后续的日常维护和运行管理。
2.整理柴油发电机组的相关资料和技术文件，确保能够及时修复故障和进行日常维护。
以上是柴油发电机组的调试方案，通过逐步检查和调整，可以确保发电机组的正常运行，提高发电效率，延长设备使用寿命。
柴油发电机联动调试方案
柴油发电机联动调试方案(总1页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--柴油发电机联动调试方案本大厦的柴油发电机组的常用功率为640KW，低压屏23面，有两段母线为应急段，市电为1250KVA的三台变压器分裂运行。
目前，因大厦负荷小，只投入了2#变压器。
双电源切换屏为3#，22#柜两台，发电机空载运行正常，发电机的模拟自启动正常。
1、调试目的在市电停电时，能自启动发电机，发电机应急电源应在15秒内送至应急段配电屏，保证应急用电的设备运转正常。
二、调试准备工作1、技术负责人为现场总指挥，提前通知消防、电梯、环保、供电局施工队及发电机和低压设备供应商到场，各方负责监视自己范围的设备运行状况。
2、再次检查发电机的输油系统、水冷系统，确保不漏油，不渗水。
发电机的两条联络母线的各绝缘情况应良好，发电机接地可靠，相序正确。
手动启动发电机，运行正常。
3、通知电梯施工队，将电梯降到低层，通知水电和消防施工队，将各自的双电源箱转入切换状态。
三、调试方法断市电自启动发电机，逐次投入负载；正常后，送市电，然后再断市电自启动发电机，一次带负载运行。
四、调试步骤：1、在总指挥的指令下，操作人员分别将各备用应急出线回路开关分闸，合发电机控制柜两路出线开关，将2#变低进线开关分闸，此时，发电机联络开关和3#、22#切换屏的发电机联锁开关自动合闸，相应市电联锁开关分断，同时，用秒表记录从断市电到切换屏应急电源指示灯亮的时间，在15秒内有效，若超出，应对时间继电器调整。
2、操作人员在指令下，依次合应急照明、消防中心、电梯、防灾箱、生活泵和消防泵电源开关，观察发电机的运行情况，并记录其电压、电流、频率、油压和温升。
3、运行正常后，恢复市电，此时发电机在2—3分钟后停机，各备用应急出线回路开关处于合闸状态。
4、再次停市电，自启动发电机，测试备用电源切换时间，达到要求后，记录其电压、电流、频率、油压和温升，从消防中心观察各双电源切换箱的动作情况，切换应正常。
柴油发电机组调试方案
柴油发电机组调试方案1．目的1.1 为使应急柴油发电机组能正常投入使用.2．适用范围2.1应急柴油发电机组在用户现场的调试.3．启动前的准备3.1清理设备3.2 检查发电机组外观.注意水箱护罩与扇叶不能碰擦.如有此情况.应查明原因.并解决,(一般可能是由于地基不平造成的故障) .3.3检查机组各项安装是否符合规范.各安装接口螺钉是否紧固.开关电缆联接螺钉是否紧固.排烟管联接是否紧固.如没有.紧固.3.4检查机组本身电气线路及机组上螺钉是否有松动情况.如有.紧固.3.5打开水箱顶部盖子(逆时针旋转盖子为打开).加满蒸馏水(注意在放水口排气).再盖上盖子(顺时针旋转盖子为关上) .3.6在机组上加机油口处加入专用机油.检查机油油位.机油位应到油标尺的L与H刻度之间.一般在H刻度(机组出厂前已进行测试.所以机油滤内有机油.不需另加) .3.7检查燃油箱内燃油位.油位至少高于油箱出油管.并对油路进行排空.以便机组容易启动。
3.8检查空气滤清器阻尼指示器.确保进气畅通.3.9检查确保没有冷却液.燃油或润滑油泄漏现象.3.10给两个或一个电池(根据机组情况而定)加电池标准液.打开电池盖.每个孔不要加的太满.从侧面看电池上应有上下限标记.一般至上限,(注意:一定要用电池标准液.也即电池原液.而不是电池补充液) .3.11电池联接.先联接一个电池的正极至另一个电池的负极.然后再联接电池上空余正极至启动马达上正极接线柱.空余负极至启动马达负极接线柱(联接负极前.先用负极碰马达上负极联接线柱.根据火花.观察有否短路情况) .注:电池接线头有“+"“-"之分.“+"的要大一些.上面有标记.3.12自启动信号线联接:在低压配电柜给出的市电常开触点两端(此端子上无其它联线).联接两根信号线.信号线的联至发电机组用户端子排上远程启动端子.4. 发电机组运行4.1手动启动4.1.1发电机组上控制箱旁边断路器打至关的位置.手动启动发电机组.见操作说明。
柴油发电机组调试方案
柴油发电机组调试方案准备工作：1.根据发电机组的参数和规格，准确地选择并携带必要的测试工具和设备，包括万用表、电流表、电压表、功率因数表、噪音测量仪、温度计等；2.确保所需的燃料和润滑油的足够供应，并检查燃油和润滑油的质量和清洁度；3.检查发电机组的机械部件，确保其完好无损，清洁，并进行必要的维护和保养；4.对于新购买的发电机组，必须进行初始安装和摆正，确保其基础牢固稳定，并消除任何不平衡和振动。
调试步骤：1.检查发电机组的机械部件，确保所有传动零件正确安装，并进行必要的润滑；2.检查发电机组的电气部件，确保所有电缆和连接器正确连接，并检查电气绝缘的质量；3.检查燃油系统，确保其畅通无阻，可靠供应燃油，并检查燃油喷射器的喷射质量；4.检查冷却系统，确保冷却水循环良好，并检查冷却液的温度和压力；5.连接发电机组到电网，确保电网的电压和频率与发电机组的参数匹配；6.启动发电机组，注意观察发电机组的起动过程，检查机械部件和电气部件的工作是否正常；7.使用万用表等测试工具，检查发电机组的电气参数，包括电压、电流、频率、功率因数等，确保其符合设计参数；8.使用噪音测量仪，测量发电机组的噪音水平，并根据需要进行噪音隔离和降噪处理；9.检查发电机组的燃油消耗情况，以及冷却水的温度和压力，确保其在正常范围内；10.运行发电机组一段时间后，进行停机，检查发电机组是否存在任何机械故障或电气故障；11.完成调试后，根据需要进行必要的维护和保养，清洁机械部件和电气部件，更换燃油和润滑油，并记录调试结果和发现的问题和解决方案。
安全注意事项：1.在调试过程中，要严格按照操作规程和注意事项，避免过度使用或错误使用测试工具和设备；2.在进行高电压和高电流测量时，务必注意安全，戴好绝缘手套和安全眼镜；3.在进行润滑油更换和燃油加注时，要避免漏油和溅油，防止油污污染环境；4.在进行高温检查时，注意防烫，必要时佩戴耐高温手套和隔热服装；5.如果发现任何异常情况或有危险因素存在，立即停止调试工作，并采取相应措施加以解决。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
此文档下载后即可编辑
发电机纯电阻负载试验方案工程名称：东莞区域省级通信枢纽楼建设项目
发电机组安装及配套环保工程委托单位：中国移动通信集团广东有限公司东莞分公司编写单位：东莞市荣光技术工程有限公司
编写日期：2011年9月25日
发电机纯电阻负载试验方案
一：工程概况
2000KW发电机组壹台，型号3156B ，该发电机组12小时额定输出功率为常用功率 1820KW 、备用功率 2000KW 。
为保证备用电源安装验收要求，制定本试验方案。
二：试验依据
1、本工程低压配电设计图纸；
2、GB/—2009/ISO8528-6:2005《往复式内燃机驱动的交流发电机
组第6部分：试验方法》
三：试验方法
1：启动机组，检查排烟管是否漏烟；
2：在空载状态下观察机组的水温、机油压力、有无异常震动、异响、漏油、漏水、排烟是否正常、发电机输出电压、频率是否正常；
3. 发电机组12小时额定功率为 1820 KW,利用检测单位的盐水缸作负
载试验，负载取设计要求 1820 KW。
其中空载10分钟,25%负载30分钟、50%负载60分钟、75%负载60分钟、100%负载120分钟。
发电机额定输出功率为 1820KW试验至100%，即 1820 KW.
4.试验过程中按GB/的试验项目记录8项，输出电流、输出电压、频率、功率、室温、柴油机油压、冷却水温度、柴油机转速等。
四：耗油量
发电机组型号：3516B
发动机型号：3516
备用功率：2000KW
主用功率：1820KW
耗油量（以全负载计）公升/小时
五：检测人员：
六：安全措施：
1. 每次发电机检测指定专人担任现场安全监督负责人，负责检测现场安全监督工作，包括：
⑴吊卸安全：确定电缆及盐水缸吊卸位置；督促非吊卸工作人员不得
进入吊装危险范围。
⑵电缆：放缆（收缆）指挥，防止缆架失稳伤人；电缆接线检查及绝缘测试；安装、拆御电缆前验电工作，防止触电事故发生。
⑶盐水缸：试验前安全检查及绝缘测试。
⑷检查给水、排水措施是否满足试验要求。
⑸落实安全警戒区域，非检测人员不得进入。
⑹负荷试验过程安全监控。
⑺检测完毕，清点人数，确认人员无误才可离场。
⑻发现不安全状态或不安全行为，有权要求纠正。
2．盐水缸、试验电缆的绝缘电阻≧Ω才可使用。
3.安装、拆御电缆前应做好验电工作，防止触电事故发生。
4.密切观察发电机的噪声是否正常及周围环境的情况，防止发电机排
烟通道因温度过高、保温不良而危及防火安全。
5．检测过程中如发生人员受伤、触电等事故，现场安全监督负责人应迅速采取措施防止事故扩大，并及时救护受伤人员，必要时打120。
同时立即报告站领导。
柴油发电机组调试及满载测试方案
1．概述
柴油发电机组在正式投入使用前必须经过正确的调试和严格的满负载测试。
这样有利于发电机组优异性能的正常发挥。
贵司购买的3516B机组由于自身设计的特殊性，只有在满载试验完成后才能启动顺利。
本次检测机组型号规格为：卡特3516B，备用功率2000KW。
2．测试前应具备的条件
柴油发电机组机务安装全部结束：供油系统安装结束，发电机装入所需的润滑油、冷却液，消音、排气装置等均安装完毕。
以上设备经静态检查验收符合启动条件。
电气安装结束，并经验收合格。
启动前柴油机房的照明、通风、通讯、土建设施应符合电气设备运行要求。
启动用蓄电池充电结束，投入正常的浮充状态。
按设计要求检查控制、测量、保护、信号及主回路，电缆校对应准确无误，接线端子紧固，机械部分检查良好，表计均应校验合格。
对输出开关柜中的断路器过流整定为100%。
假负载箱接线正确可靠并校验合格。
有关的警告、标牌悬挂完毕，消防设备完善。
各种调试工具和设备准备齐全：
A．数字万用表、数字交流钳型表、相序表、声压计、红外点温计、常用工具及配套专用工具。
B．2000kW假负载箱及试验导线若干
C. 贵司也可准备更为精准齐全的测试仪器和设备。
序号工具、仪表名称型号规格及要求备注1存储示波器DS－8608A
3．系统模拟试验
柴油机控制保护功能检查。
对以下列出各项功能进行模拟检查。
可通过内设值的调整和外部探头的模拟来试验
按试灯按钮，光字牌灯光全亮并闪光，。
各个保护功能出现时应伴随声光告警。
4．系统实际投运试验
5．
柴油发电机空载试验
4.1.1 柴油发电机启动
确认各断路器在断开位置，确认无任何故障显示，按下按钮手动启动柴油发电机，起动信号送到起动器马达从而起动机组，启动成功后马达自动断电，柴油机运行，观察电压、频率、转速、油压、水温等机电参数是否正常，同时观察机组有无异常情况出现,包括烟色、声音、有无泄漏等。
4.1.2 使用停机按钮或紧急停机按钮停机，此时发电机应停机冷却。
柴油发电机在停机状态，市电失电，柴油发电机自启动、自投入试验。
4.2.1 确认柴油发电机在停机状态，柴油发电机无任何故障，油压、水位正常，电气无保护动作信号。
柴油机方式选择开关在“自动”位置，除联络开关处于断开位置外所有开关需处于闭合状态。
4.2.2 断开市电供电开关，ATS市电端失电后延时发送“市电失电”信号，启动柴油发电机。
当柴油发电机电压、频率达到额定值并稳定时，ATS转换至柴油发电机向负载供电。
4.2.3 恢复市电输出开关，ATS检测到市电正常时切换到市电端对负载供电，同时停止发送自启动信号，发电机组冷却延时后自动停机。
注：自动功能试验可由客户自行安排，可以在带载测试完成后再做测试
柴油发电机组带载测试
为了整机进行磨合，首次机组带载应逐步加载运行，加载情况分别为25%、
50%、75%和100%。
具体见下表：柴油发电机组运行调试验收单。
在每个负载段均需详细记录机组各个参数。
带载结束后机组应无异常现象。
5．组织分工
试验总指挥：1名；
试验负责人：1名；
试验人员：1名；
机务安装负责人：1名；
电气安装负责人：1名；
参加验收测试人员
6．现场检测报告
通信用柴油发电机组检测报告
柴油发电机组性能检测表
检测地点：检测日期：编号：
机房温度：℃机房湿度： %RH 大气压力：kPa
线电压波形正弦畸变
率
电压稳态调整率
U
频率稳态调整率
f
电压瞬态调整率
U S
频率瞬态调整率
f S
电压降U B
频率波动率
f B
不对称负载下线电压
偏差U C
cos时线电
压波形畸变率
绝缘电阻R ()≥2
柴油发电机组运行调试验收单
机组调试验收
机组运行验收
供货方代表签名：用户方代表签名：。
