基础脚手架及三角外挂架方案
三角形外架专项施工方案
XXX工程脚手架安全专项施工方案编制人：职务：校对人：职务：审核人：职务：审批人：职务：目录第一章工程概况-------------------------------------------------------------- 1一、危大工程概况和特点-------------------------------------------------- 1二、施工平面布置-------------------------------------------------------- 2三、施工要求------------------------------------------------------------ 2四、技术保证条件-------------------------------------------------------- 2 第二章编制依据-------------------------------------------------------------- 3 第三章施工计划-------------------------------------------------------------- 5一、施工进度计划-------------------------------------------------------- 5二、材料与设备计划------------------------------------------------------ 5 第四章施工工艺技术---------------------------------------------------------- 8一、技术参数------------------------------------------------------------ 8二、工艺流程------------------------------------------------------------ 9三、施工方法------------------------------------------------------------ 9四、操作要求----------------------------------------------------------- 11五、检查要求----------------------------------------------------------- 14 第五章施工安全保证措施----------------------------------------------------- 14一、组织保障措施------------------------------------------------------- 14二、技术措施----------------------------------------------------------- 17三、监测监控措施------------------------------------------------------- 19 第六章施工管理及作业人员配备和分工----------------------------------------- 20一、施工管理人员------------------------------------------------------- 20二、安全生产管理人员--------------------------------------------------- 21三、特种作业人员------------------------------------------------------- 21四、其他作业人员------------------------------------------------------- 22 第七章验收要求------------------------------------------------------------- 22一、验收标准----------------------------------------------------------- 22二、验收程序----------------------------------------------------------- 23三、验收内容----------------------------------------------------------- 23四、验收人员----------------------------------------------------------- 24 第八章应急处置措施--------------------------------------------------------- 25 第九章计算书及相关施工图纸------------------------------------------------- 26一、计算书------------------------------------------------------------- 26二、施工图纸----------------------------------------------------------- 33第一章工程概况一、危大工程概况和特点【工程概况应针对该危险性较大的分部分项工程的特点及要求进行编写】1、工程基本情况2、各责任主体名称3、危大工程概况和特点本工程为剪力墙结构，根据墙体钢质大模板的施工要求和施工工程中的结构外围的安全要求，配套采用成品三角形外挂架，二、施工平面布置三、施工要求1、脚手架的设计力求做到结构安全可靠，造价经济合理。
三角架计算式

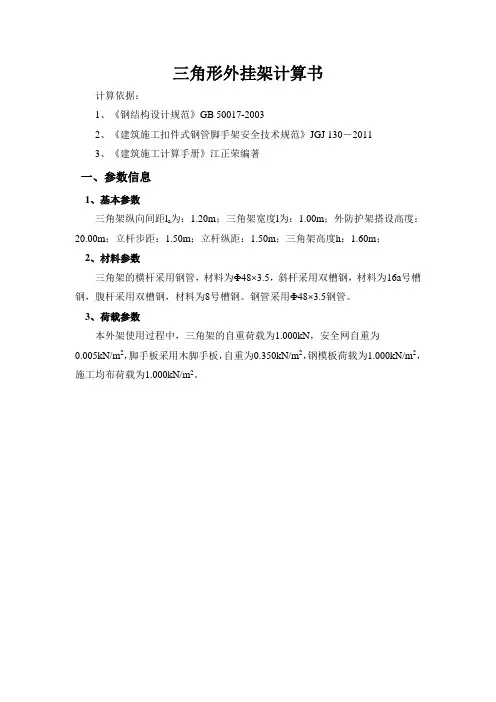

三角形外挂架计算书计算依据：1、《钢结构设计规范》GB 50017-20032、《建筑施工扣件式钢管脚手架安全技术规范》JGJ 130－20113、《建筑施工计算手册》江正荣编著一、参数信息1、基本参数三角架纵向间距l a为：1.20m；三角架宽度l为：1.00m；外防护架搭设高度：20.00m；立杆步距：1.50m；立杆纵距：1.50m；三角架高度h：1.60m；2、材料参数三角架的横杆采用钢管，材料为Ф48×3.5，斜杆采用双槽钢，材料为16a号槽钢，腹杆采用双槽钢，材料为8号槽钢。
钢管采用Ф48×3.5钢管。
3、荷载参数本外架使用过程中，三角架的自重荷载为1.000kN，安全网自重为0.005kN/m2，脚手板采用木脚手板，自重为0.350kN/m2，钢模板荷载为1.000kN/m2，施工均布荷载为1.000kN/m2。
立面图二、外挂架计算外防护架计算，以单榀三角架为计算单元，将挂架视为桁架，视各杆件之间的节点为铰接点，各杆件只承受轴力作用。
计算时将作用在挂架上的所有荷载转化为作用在节点上的集中力，进行计算。
1、荷载计算(1)操作人员荷载q1=1.000kN/m2；(2)外防护架自重每米立杆的自重为0.138，每一开间内的立杆排数由l a/b=1.20/1.50=0.800，得到立杆排数为1；外防护架自重为q2=1×20.00×0.138/(1.20×1.00)=2.307kN/m2；(3)安全网自重q3=1.20×20.00×0.005/(1.20×1.00)=0.100kN/m2；(4)脚手板自重q4=0.350kN/m2；(5)钢模板传递过来的荷载q5=1.000kN/m2；(6)每榀三角架自重q6=1.000kN总荷载为q=1.2×(q2+ q3+ q4+ q5+q6)+ 1.4×q1=7.108kN/m2；2、计算简图计算时考虑两种情况第一种情况：挂架上的荷载为均匀分布，化为节点集中荷载，则为：P1+P2=q×l×l a /2=(7.108×1.00×1.20)/2=4.265kN；第二种情况：荷载的分布偏于外挂架外侧时，单位面积上的荷载化为节点集中荷载，P1=P2=q×l×l a /2=(7.108×1.00×1.20)/2=4.265kN；3、杆件内力计算其中，第二种情况为最不利的情况，以该情况下的杆件内力进行强度校核。
三角架计算式
三角形外挂架计算书计算依据：1、《钢结构设计规范》GB 50017-20032、《建筑施工扣件式钢管脚手架安全技术规范》JGJ 130－20113、《建筑施工计算手册》江正荣编著一、参数信息1、基本参数三角架纵向间距l a为：1.20m；三角架宽度l为：1.00m；外防护架搭设高度：20.00m；立杆步距：1.50m；立杆纵距：1.50m；三角架高度h：1.60m；2、材料参数三角架的横杆采用钢管，材料为Ф48×3.5，斜杆采用双槽钢，材料为16a号槽钢，腹杆采用双槽钢，材料为8号槽钢。
钢管采用Ф48×3.5钢管。
3、荷载参数本外架使用过程中，三角架的自重荷载为1.000kN，安全网自重为0.005kN/m2，脚手板采用木脚手板，自重为0.350kN/m2，钢模板荷载为1.000kN/m2，施工均布荷载为1.000kN/m2。
立面图二、外挂架计算外防护架计算，以单榀三角架为计算单元，将挂架视为桁架，视各杆件之间的节点为铰接点，各杆件只承受轴力作用。
计算时将作用在挂架上的所有荷载转化为作用在节点上的集中力，进行计算。
1、荷载计算(1)操作人员荷载q1=1.000kN/m2；(2)外防护架自重每米立杆的自重为0.138，每一开间内的立杆排数由l a/b=1.20/1.50=0.800，得到立杆排数为1；外防护架自重为q2=1×20.00×0.138/(1.20×1.00)=2.307kN/m2；(3)安全网自重q3=1.20×20.00×0.005/(1.20×1.00)=0.100kN/m2；(4)脚手板自重q4=0.350kN/m2；(5)钢模板传递过来的荷载q5=1.000kN/m2；(6)每榀三角架自重q6=1.000kN总荷载为q=1.2×(q2+ q3+ q4+ q5+q6)+ 1.4×q1=7.108kN/m2；2、计算简图计算时考虑两种情况第一种情况：挂架上的荷载为均匀分布，化为节点集中荷载，则为：P1+P2=q×l×l a /2=(7.108×1.00×1.20)/2=4.265kN；第二种情况：荷载的分布偏于外挂架外侧时，单位面积上的荷载化为节点集中荷载，P1=P2=q×l×l a /2=(7.108×1.00×1.20)/2=4.265kN；3、杆件内力计算其中，第二种情况为最不利的情况，以该情况下的杆件内力进行强度校核。
脚手架施工方案的常见设计方案
脚手架施工方案的常见设计方案脚手架作为建筑施工中常用的临时性支撑工具，其设计方案的合理性和安全性直接关系到施工的顺利进行和工人的安全。
合理的脚手架设计方案能够提高工作效率，降低安全风险。
本文将介绍几种常见的脚手架施工方案，包括悬挑脚手架、单排脚手架、双排脚手架和悬挑式脚手架。
1. 悬挑脚手架施工方案悬挑脚手架适用于建筑物外立面的高处作业。
其特点是将脚手架的横杆伸出建筑物外部，使工人可以在外部侧面进行作业。
在设计悬挑脚手架施工方案时，需要考虑以下几个方面：- 根据建筑物的高度和结构确定悬挑脚手架的支撑方式，通常采用吊挂式和倚靠式两种。
- 根据建筑物立面的尺寸和形状，确定悬挑脚手架的布置方式，包括悬挑脚手架的高低布置和杆件的间距。
- 根据作业需要确定悬挑脚手架的工作台面高度和工作平台的尺寸。
2. 单排脚手架施工方案单排脚手架是一种常见的脚手架类型，适用于建筑物内部的作业。
其特点是将脚手架的横杆和纵杆都设置在建筑物一侧，使工人可以在内部进行作业。
在设计单排脚手架施工方案时，需要考虑以下几个方面：- 根据建筑物内部的空间尺寸确定单排脚手架的高度和尺寸。
- 根据作业需要确定单排脚手架的工作台面高度和工作平台的尺寸。
- 根据工程的具体要求确定单排脚手架的支撑方式，通常采用立杆支撑和悬挂支撑两种。
- 根据工程的具体要求确定单排脚手架的固定方式，通常采用地脚螺栓固定和锥体固定两种。
3. 双排脚手架施工方案双排脚手架是一种常见的多层脚手架，适用于建筑物外立面和大面积内部作业。
其特点是在单排脚手架的基础上增加了一个平行的脚手架，使工人可以在不同高度进行作业。
在设计双排脚手架施工方案时，需要考虑以下几个方面：- 根据建筑物的高度和结构确定双排脚手架的支撑方式，通常采用立杆支撑和悬挂支撑两种。
- 根据建筑物外立面的尺寸和形状确定双排脚手架的布置方式，包括双排脚手架的高低布置和杆件的间距。
- 根据建筑物内部的空间尺寸和作业要求确定双排脚手架的高度和尺寸。
外脚手架、外挂架施工方案1.doc
脚手架、挂架施工方案工程名称：中海馥园1#楼分部工程：主体工程目录一、编制依据 (2)二、工程概况 (2)三、脚手架、挂架施工方案设计 (3)四、施工准备 (4)1．材料准备： (4)2．技术准备 (4)五、施工工艺 (5)1、脚手架的搭设 (5)2、首层安全水平维护网搭设 (12)3、脚手架及挂架的拆除 (12)六、文明施工注意事项 (13)七、安全注意事项以及处理事项 (15)八、脚手架设计计算 (16)1．初步设计 (16)2．相关数据选用 (16)3．荷载计算 (17)4．连墙杆件承载力计算 (19)5．脚手架整体稳定验算 (19)脚手架、挂架施工方案工程名称：中海馥园1#楼分部工程：主体工程一、编制依据1、《建筑施工手册（缩印本）》（中国建筑工业出版社出版）2、《高层建筑施工手册》（中国同济大学出版社出版）3、《建筑结构荷载规范》（GB50009—2000）4、《建筑施工安全技术手册》（中国建筑工业出版社出版）5、《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）6、《中海馥园3#楼住宅楼施工图》（建设部建筑设计研究院）7、《ISO9002质量保证体系》8、《中建八局青岛公司CI工作手册》9、《中建八局青岛公司质量保证手册》以及结合我公司已有的施工经验和施工管理手册进行编制，适用于中海馥园1＃楼脚手架、挂架的施工。
二、工程概况本工程为中海馥园1#楼工程，位于北京市海淀区增光路，建筑平面呈“[”型，东西方向长9.16m，南北长36.1m，为商品用房，由建设部建筑设计研究院设计。
该工程总建筑面积约41522.38平方米，（地上建筑面积35883.45平方米、地下建筑面积5688.93平方米）地下三层，基础底板相对标高为：北区-9.0米。
地上塔式住宅22层，板式住宅1—14.5层，建筑高度为62.2米；脚手架、挂架施工方案工程名称：中海馥园1#楼分部工程：主体工程外墙体面装修以面砖为主，阳台以及部分装饰墙为高级涂料为辅，外墙体勒角为大理石，南面圆弧阳台为玻璃幕墙。
钢管三角悬挑支撑架方案
××××小区工程屋面挑檐钢管三角支撑架方案一、工程概况：本工程位于××××××，本工程地下一层，地上17层，由13幢17层高层住宅及6幢3层住宅组成；13幢高层采用框架剪力墙结构，采用钻孔灌注桩基础；6幢3层住宅，框架结构，采用预应力方桩基础；拟建场地设地下室一层，基坑开挖深度约3m。
总建筑面积：88398平方米；总工期：720天。
0.000相对于黄海标高8.200 室内外高差100mm, 建筑物高度(室外地面至主要屋面板的板顶):。
建筑抗震设防类别为丙类,建筑结构安全等级为二级,所在地区的抗震设防烈度为六度,剪力墙抗震等级为四级。
本工程砌体施工质量控制等级为B级。
本工程结构设计正常使用年限为50年。
本工程标准层高，共17层，屋面挑檐檐口高49.850m,挑檐跨度m〔从轴线至最外悬挑距离〕，如图1所示。
AE2图1 屋面挑檐剖面图 图2 屋面挑檐支撑体系的受力二、方案确定根据工程情况，如采用槽钢悬挑架作支撑，造价高，不经济，经反复论证，决定采用Φ48钢管三角悬挑支撑架作为屋面挑檐的支撑体系。
为防止斜撑角度太大，斜撑设置在16层、17层。
17层设置垂直支撑。
每榀三角形悬挑架纵向间距m ，上口垂直支撑横向间距m 。
三、 技术要求1〕、14层，15层楼梁板混凝土浇筑时，必须沿建筑四周结构梁预埋Φ48钢管，钢管埋深20cm ，上部30cm ，并要求14层，15层预埋位置上下对应。
2〕、内脚手架的纵横扫地杆及大横杆与悬挑架水平杆相连。
所有水平杆均采用旋转扣件连接，不得采用对接扣件。
所有扣件使用前必须进行检查，不得采用有裂纹、滑扣等缺陷的扣件；扣件必须拧紧，不脱扣。
3〕、搭设必须严格按照方案要求进行，钢管间距、角度必须符合设计计算要求。
4)、在17层设置一排斜撑杆，起到卸荷作用，减轻16层斜撑系统荷载，以增大整体支撑系统的稳定性，5〕、遇边柱墙时，设置钢管抱箍，与悬挑架连接。
脚手架专项方案
脚手架专项方案标题：脚手架专项方案引言概述：脚手架是建筑工程中常用的辅助设施，用于支撑和搭设建筑结构。
在建筑施工中，脚手架的安全性和稳定性至关重要。
本文将介绍脚手架专项方案，包括脚手架的选材、搭建、维护、拆除等方面的内容，帮助施工单位和施工人员更好地使用脚手架，确保施工安全。
一、脚手架选材1.1 选用符合国家标准的材料：脚手架的主要材料应符合国家标准，具有足够的强度和稳定性。
1.2 耐用性和耐腐蚀性：脚手架材料应具有良好的耐用性和耐腐蚀性，能够适应不同的施工环境。
1.3 防滑性能：脚手架的搭设面应具有良好的防滑性能，以确保施工人员的安全。
二、脚手架搭建2.1 按照设计要求搭建：脚手架的搭建应按照设计要求进行，确保结构稳定。
2.2 定期检查和维护：脚手架在使用过程中应定期进行检查和维护，及时发现并处理问题。
2.3 加强连接部位：脚手架的连接部位应加强处理，确保连接牢固，避免发生松动或脱落。
三、脚手架使用3.1 严格遵守使用规定：施工人员在使用脚手架时应严格遵守相关规定，不得擅自改动或增加荷载。
3.2 注意安全防护：使用脚手架时应注意安全防护，佩戴好安全帽、安全带等防护用具。
3.3 避免超载：脚手架的荷载应按照设计要求进行，避免超载造成脚手架倒塌。
四、脚手架维护4.1 定期清洁：脚手架在使用过程中应定期清洁，避免积尘或杂物影响使用。
4.2 及时修补：发现脚手架有损坏或松动现象时，应及时进行修补，确保结构完整。
4.3 防止腐蚀：脚手架在使用过程中应防止腐蚀，定期进行防腐处理，延长使用寿命。
五、脚手架拆除5.1 按规定拆除：脚手架在使用完毕后应按照规定进行拆除，避免影响施工和安全。
5.2 安全拆除：脚手架拆除时应注意安全，避免发生意外事故。
5.3 定期检查：拆除后的脚手架应进行定期检查，确保存放安全，以备下次使用。
结语：脚手架在建筑施工中起着至关重要的作用，因此施工单位和施工人员应加强对脚手架的管理和使用。
三角形挂架专项施工方案
三角形挂架专项施工方案一、工程概况[*工程名称*]工程；属于框架结构;地上[*地上层数*]层;地下[*地下层数*]层；建筑高度：[*建筑高度*]m；标准层层高：[*标准层高*]m ；总建筑面积：[*建筑面积*]平方米；总工期：[*总工期*]天；施工单位：[*施工单位*]施工单位。
本工程由[*开发公司*]投资建设，[*设计单位*]设计，[*堪察单位*]地质勘察，[*监理单位*]监理，[*施工单位*]组织施工；[*项目经理*]担任项目经理，[*技术负责人*]担任技术负责人。
二、编制依据《建筑施工计算手册》江正荣著中国建筑工业出版社；《建筑施工手册》第四版中国建筑工业出版社；《钢结构设计规范》(GB50017-2003) 中国建筑工业出版社；《建筑结构荷载规范》（2006年版）(GB50009-2001)中国建筑工业出版社；《建筑施工脚手架实用手册(含垂直运输设施)》中国建筑工业出版社；《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2011)中国建筑工业出版社；《建筑地基基础设计规范》(GB50007-2002)中国建筑工业出版社；《建筑施工安全检查标准》(JGJ59-2011)中国建筑工业出版社。
三、总体筹划及施工部署（一）、总体筹划本工程考虑到施工工期、质量、安全和合同要求，故在选择方案时，应充分考虑以下几点：1、架体的结构设计，力求做到结构要安全可靠，造价经济合理。
2、在规定的条件下和规定的使用期限内，能够充分满足预期的安全性和耐久性。
3、选用材料时，力求做到常见通用、可周转利用，便于保养维修。
4、结构选型时，力求做到受力明确，构造措施到位，升降搭拆方便，便于检查验收；5、综合以上几点，脚手架的搭设，还必须符合JCJ59-99等检查标准要求，要符合相关文明标化工地的有关标准。
6、结合以上脚手架设计原则，同时结合本工程的实际情况，综合考虑了以往的施工经验，决定采用以下脚手架方案：三角形外挂架（二）、安全领导小组搭设过程中，因处在施工高峰期，各施工班组在交叉作业中，故应加强安全监控力度，现场设定若干名安全监控员。
外挂架施工方案
外挂架施工方案1.1 说明：外墙挂架是采用一种三角型架，分跨，不落地的工具型脚手架，其高度为2200mm ，一般保护高度为4000mm 左右（可根据楼层高度设定），悬挂在外墙挂架螺栓上，依靠塔吊分层提升，可以用在结构工程外墙安全防护和外墙模板施工。
1.2 外挂架结构1) 三角型外挂架，是由Ф48*3.5钢管焊接而成，架的一侧设有2个附墙支座，三角斜撑和加强斜杆采用Ф48*3.5钢管焊接，供现场安装时用十字扣件互相连接。
2) 挂架螺栓采用φ25圆钢制作，每个三角型架上附墙支座设1根，挂架螺栓型状为T 形，一端有T25*4螺纹，配T25*4双螺母和80*80*8垫板。
3) 安全网，从外挂架外侧顶部开始向下设置密眼安全网，绕过外挂架底部后到墙边架子处绑扎。
4) 吊钩使用φ16圆钢焊接成环，每组设2个（由工地解决）5) 脚手板，脚手板为δ=50mm 厚度的木板，做为操作人员通道及防止物体坠落。
22013501.3 搭设方法：在搭设时，首先要检查外挂架预留孔，是否按平面布置图位置留设，待无误后可进行外挂架搭设。
1) 在首层外墙体混凝土强度符合承载设计要求时,（C30混凝土养护强度的30%）可进行外挂架搭设施工。
2) 首先将挂架螺栓从墙外穿入预留孔内，安装垫板，拧上双螺母，逐次按平面布置图安装。
3) 挂外挂架，拧紧双螺母，将外挂架连成整体，底部连接小横杆，同时搭设竖向立杆，安全防护栏杆（立杆底部必须与三角架小横杆连接）及剪力撑，形成一组后，从上往下兜安全网。
4) 脚手板要用8#铅丝与外挂架绑扎牢固，封闭要严密。
另将吊环预留在外，以备吊装用。
5)挂架分组安装完毕后，检查每个挂架螺栓母是否锁紧，检查组与组相交处连接钢管是否交叉，（每组断开处间距为200mm并封活动板）确认无误后方可进行模板施工。
1.4外挂架提升1)墙体混凝土强度符合承载设计要求后，将挂架螺栓穿入上层预留孔里（由外向里），用塔吊提升外挂架。
2)在提升时，吊环应落在外挂架重心部位（外挂架吊环位置）提起松开内侧螺母后，垂直慢速提升到上层预留杆处，紧固内侧螺母，落钩。
悬挑三角形支撑架设计与施工方案
银都佳园 A 区工程悬挑脚手架施工方案编制人：张兴_ 职务（称）：安全员、助工审核人：徐龙江职务（称）：质安科长、助工批准人：白素洁___ 职务（称）：总工、工程师批准部门（章）：龙元建设集团股份有限公司编制日期： 2005年1月11日银都佳园 A 区工程悬挑脚手架施工方案一、银都佳园A区27#、28#、29#每幢主楼轴线外侧留置结构后浇带，南侧无设置后浇带。
①北侧留在地下车库基础与顶板板面上-0.65M。
②东西两侧从地下室基础到裙房屋面+5.20M，G轴到OY轴。
③南侧27#C楼、28#A楼从基础到+5.20M为柱、梁板框架。
④28#B楼、28#C楼、27#A楼、27#B楼，B轴、OY轴为外悬挑梁板结构挑出轴线处3米。
⑤29#南立面、西侧部分设有后浇带。
二、外墙脚手架如底座搭设在后浇带结构梁板上，承载上部全部荷载的压力很有可能对后浇带挑梁板区的部位产生开裂、变形及质量安全事故，在6层楼面即17.40标高，28#C楼在7层楼面即20.40米标高，外架上下分离，上部用悬挑外架来承载上部外脚手架的荷载，下部份搭设在0.4～5.20后浇带梁板上。
下部份外脚手架在地下室底板到各楼面层后浇带不拆除梁底板柱子树及板底用木柱头树加固，28#A、B楼、27#A、B、C楼外墙全高29.40米，下部外架全高17.40米，上部剩全高12米，步距1.8共7步。
28#C楼全高35.4米，下部外架20.40米，上部剩全高15米，步距1.8米共9步。
27#C、28#A楼南立面除大转角①、⑨轴用外挑架其余不挑。
27#A楼西立面转角外挑，其它不挑，不挑部位应无后浇带及挑梁可在梁板底下用木柱头加固。
28#A楼东立面除大转角用外挑架，其余可到地上搭设加双立杆。
29#楼南立面、西立面局部有后浇带，大梁间距开间小及人防顶板厚250，Ф14@140双层双向C40砼，主梁250×800，次梁250×500，不考虑外挑架采用在地下室用木柱头加固撑牢，不设外挑脚手架，在梁板顶面用14#槽钢作底坐加强。
外挂架搭设施工方案
外挂架搭设施工方案1.工程概况 (1)2.施工部署 (1)2.1方案确定 (1)2.2连接构造 (1)2.3防护栏杆设置 (2)3.外挂架的安装 (3)3.1材料要求 (3)3.2 安装要求 (4)3.3安装顺序 (5)3.4外挂架提升 (5)4.安全防护 (6)4.1 阳台防护 (6)4.2 安全网 (6)5.外挂架的使用要求 (6)6.外挂架的吊装要求 (7)7.安全本卷须知 (7)8.外挂架结构运算 (7)1.工程概况XX1#住宅楼总建筑面积26661.75平方米。
地下二层，地上15层，建筑总高度45.00米，地下一层为设备夹层、地下二层为人防掩蔽室，平常为自行车库，地上部分均为住宅。
本工程为现浇钢筋混凝土剪力结构，标准层高2900mm，外墙厚度为180mm。
地上结构墙体全部采纳86 系列定型大钢模。
2.施工部署2.1方案确定依照本工程的建筑高度、建筑特点、工期要求，本着安全、经济、合理的原那么，按照施工组织总设计的部署和打算，选择外挂架配合剪力墙大型钢模板施工工艺，保证施工安全、顺利进行。
本工程主体结构〔二层及以上〕外墙大模板施工时期外脚手架选用外挂架。
外挂架做为主体施工时期的操作脚手架和防护用脚手架，具有构架简单、提升快捷、搭拆方便、安全可靠、经济有用等优点。
本工程外挂架由北京XX模板厂提供设计，架体差不多结构单元为三角形平面桁架，附墙弦杆及上弦杆采纳10﹟槽钢制作，下弦杆及腹杆采纳ф48×3.5mm 钢管制作，各杆件通过焊接连接成平面三角形桁架。
三角架宽1350mm，高2200mm。
外挂架与外墙连接锚固采纳Φ28T型螺栓连接，穿墙孔利用大钢模最上一排对拉螺栓穿墙孔。
外挂架按操作层全封闭布置，共布置213榀外挂架，架杆横向间距≤1200mm，最长每6米做为一个起吊单元，局部施工范畴较小的部位，架体的间距适当减小。
外挂架按整层墙配置，挂架外侧安装防护栏杆通过扣件连接。
挂架连同内侧护栏总高度6.0m，围护栏杆采纳ф48×3.5扣件式钢管连接。
三角托架悬挑扣件式钢管脚手架设计实例
三角托架悬挑扣件式钢管脚手架设计实例一、引言钢管脚手架是建筑施工中常用的高效、灵活、安全的脚手架搭设方式。
在搭建钢管脚手架过程中，为了保证其稳定性和安全性，通常会使用一些特殊的脚手架构件，如托架、悬挑、扣件等。
其中，三角托架悬挑扣件式钢管脚手架经过多年实践验证，被广泛应用于各类建筑施工中，具有结构简洁、施工便捷、使用灵活、承载能力强等优点。
二、设计要求本次设计需要搭建一个高度为15米的钢管脚手架，用于进行高层建筑的内墙抹灰工程。
根据建筑实际情况和设计要求，需要满足以下要求：1.组成钢管构件应为直径48.3mm，壁厚为3.6mm的Q345B无缝钢管。
2.每层楼板高度为3米。
3.脚手架顶部架设的工作平台距地面高度为14米。
4.脚手架最大承载能力为10kN/m2。
5.设计应符合国家相关标准和法规。
三、设计方案1. 脚手架结构设计及组成•脚手架结构为多层多点支撑式，呈现横向交错的单排式。
•脚手架主杆所采用的钢管为直径48.3mm，壁厚为3.6mm 的Q345B无缝钢管。
•脚手架各部位连接处采用扣件连接，其强度符合GBM18377标准要求。
•脚手架构件中间加强筋使用角钢和管材拼接焊接，使承载能力更强。
2. 托架、悬挑设计•托架为三角形托架，使用由直径60mm的Q345B无缝钢管制成，其对接下部脚手架主杆处采用手扣式连接，其承载能力达到12kN。
•悬挑为由直径48.3mm、壁厚3.6mm的Q345B无缝钢管制成，悬挑长度为1.5米，承载能力达到10kN。
•悬挑与托架连接处采用角钢和管材拼接焊接方式，保证连接强度，使得整个结构承载能力达到更高。
3. 工作平台设计•工作平台为钢板搭设而成，采用厚度为2.5mm的钢板制作。
•工作平台悬挑支架采用直径48.3mm、壁厚3.6mm的Q345B无缝钢管制作，通过角钢和管材拼接焊接方式连接悬挑和主杆，保证悬挑支架的牢固性和稳定性。
四、施工方案1. 施工准备•现场勘测和预测，清除施工区域内所有的障碍物，确保施工无影响。
高层建筑外挂脚手架施工工法(中建八局)
高层建筑外挂脚手架施工工法工法编号：RJGF(闽)—15—2010完成单位：中国建筑第八工程局有限公司主要完成人：应国军、张华俊、张秀国、吴代奖、刘定强1 前言随着城市高层建筑物的迅速增多，高层建筑中的外脚手架的施工被人们认为是既要占用大量的周转料，又费工、费时的一个难题。
因此，在高层建筑施工中，采用既节约材料，又省时、省力的外脚手架施工，已成为当今建筑业同行们普遍关注的问题。
我公司通过学习国内先进经验，结合项目实际情况，在福州世茂茶亭国际花园·俪园等超高层工程施工中采用外挂脚手架施工工艺，该工艺操作简单，安装迅速，省时、省力、省料，通过实践取得了良好的效果。
我们通过不断的施工实践、探索、总结，形成了外挂脚手架的施工方法，保证了外挂脚手架的施工安全与质量，取得了良好的经济效益。
为了使外挂脚手架的施工逐步规范化、系统化，在实践基础上，我们经过系统整理、归纳、分析，总结编制了本工法。
2 特点2.0.1外挂脚手架工作原理简单，采用常规材料制作，取材容易。
2.0.2与其他脚手架相比占用钢管、扣件量少，结构简单，装拆搬运简便。
2.0.3 利用塔吊提升，安装速度快，提高工效，降低工人劳动强度，维修保养方便，拆除后占用场地少。
2.0.4分片整体提升，安装安全可靠，易于管理。
2.0.5周转材料占用量少，配件可重复使用，节约人工，经济合理。
3 适用范围适用于新建框架-剪力墙结构、全剪力墙结构的高层、超高层建筑外脚手架施工。
4 工艺原理外挂脚手架是通过支撑三角架将脚手架荷载传递给悬挂件，再通过挂架穿墙螺栓将荷载最终传递给已施工完成并达到一定强度的钢筋混凝土结构上。
其构造及荷载分布简图如下：图4-1 外挂脚手架组合示意图5 施工工艺流程及操作要点5.1 工艺流程外挂架计算与制作→外挂架安装→脚手架搭设→外挂脚手架循环提升→外挂脚手架拆除。
5.2 操作要点根据编制单位要求该节不公开，如需要请与编制单位商取。
5.3 劳动力组织劳动力组织见表5.3表5.3 劳动力组织情况表焊工 4 架子工 4辅助工 26 材料与设备6.1 材料6.1.1钢管φ48X3.5采用现行国家标准《直缝电焊钢管》GB/T 13793或《低压流体输送用焊接钢管》GB/T 3092中规定3号普通钢管，其质量应符合现行国家标准《碳素结构钢》GB/T 700中Q235-A级钢的规定。
三角形外挂架施工方案专项编制
