基尔霍夫定律及其应用

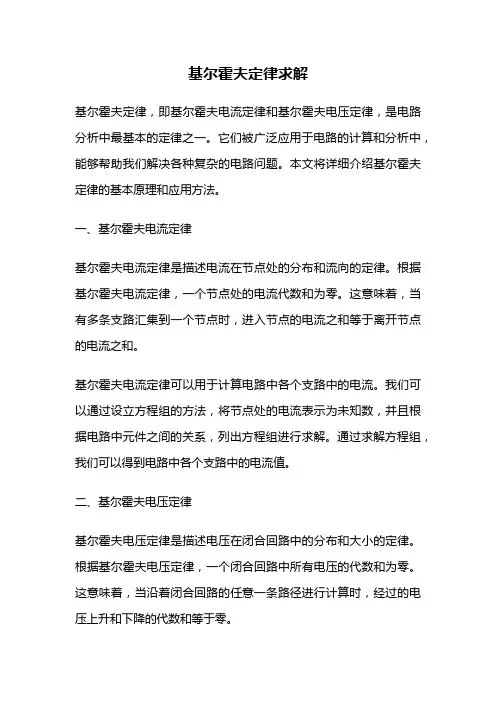

基尔霍夫定律求解
基尔霍夫定律求解基尔霍夫定律，即基尔霍夫电流定律和基尔霍夫电压定律，是电路分析中最基本的定律之一。
它们被广泛应用于电路的计算和分析中，能够帮助我们解决各种复杂的电路问题。
本文将详细介绍基尔霍夫定律的基本原理和应用方法。
一、基尔霍夫电流定律基尔霍夫电流定律是描述电流在节点处的分布和流向的定律。
根据基尔霍夫电流定律，一个节点处的电流代数和为零。
这意味着，当有多条支路汇集到一个节点时，进入节点的电流之和等于离开节点的电流之和。
基尔霍夫电流定律可以用于计算电路中各个支路中的电流。
我们可以通过设立方程组的方法，将节点处的电流表示为未知数，并且根据电路中元件之间的关系，列出方程组进行求解。
通过求解方程组，我们可以得到电路中各个支路中的电流值。
二、基尔霍夫电压定律基尔霍夫电压定律是描述电压在闭合回路中的分布和大小的定律。
根据基尔霍夫电压定律，一个闭合回路中所有电压的代数和为零。
这意味着，当沿着闭合回路的任意一条路径进行计算时，经过的电压上升和下降的代数和等于零。
基尔霍夫电压定律可以用于计算电路中各个元件的电压。
我们可以选择不同的路径进行计算，通过设立方程组的方法，将各个元件上的电压表示为未知数，并且根据电路中元件之间的关系，列出方程组进行求解。
通过求解方程组，我们可以得到电路中各个元件上的电压值。
三、基尔霍夫定律的应用基尔霍夫定律在电路分析中有着广泛的应用。
我们可以通过基尔霍夫电流定律和基尔霍夫电压定律解决各种复杂的电路问题，例如计算电路中的电流、电压、功率等。
在实际应用中，我们可以利用基尔霍夫定律来设计和优化电路。
通过合理选择元件的参数和布局，我们可以满足电路的需求，例如平衡电路中的电流分配、降低电路中的功耗等。
基尔霍夫定律也可以用于故障分析和排除。
当电路出现故障时，我们可以利用基尔霍夫定律分析电路中的电流和电压分布，找出故障的原因并进行修复。
总结起来，基尔霍夫定律是电路分析中最基本的定律之一，它能够帮助我们解决各种复杂的电路问题。
基尔霍夫电流定律的应用
基尔霍夫电流定律的应用一、基尔霍夫电流定律简介基尔霍夫电流定律是电路分析中的重要定律之一，由德国物理学家基尔霍夫于1845年提出。
该定律用于描述电路中节点处电流的分布规律，是电路分析的基础。
二、基尔霍夫电流定律表述基尔霍夫电流定律有两个基本表述： 1. 节点电流定律：一个节点的电流代数和为零，即流入节点的电流等于流出节点的电流之和。
2. 环路电流定律：闭合电路中各段电流代数和为零，即沿着闭合回路的方向，电流的代数和等于零。
三、基尔霍夫电流定律的应用场景基尔霍夫电流定律在电路分析中有广泛的应用，以下是几个典型的应用场景：1. 串联电路中的电流分布在串联电路中，基尔霍夫电流定律可以用于计算各个电阻上的电流分布。
假设有一个由多个电阻串联而成的电路，其中电流源为I，电阻分别为R1、R2、R3…，根据基尔霍夫电流定律，可以得到以下等式： - I = I1 = I2 = I3 + …2. 并联电路中的电流分布在并联电路中，基尔霍夫电流定律同样适用于计算各个支路的电流分布。
假设有一个由多个支路并联而成的电路，其中电流源为I，电阻分别为R1、R2、R3…，根据基尔霍夫电流定律，可以得到以下等式： - I = I1 + I2 + I3 + …3. 电桥电路的分析电桥电路是一种常见的电路结构，基尔霍夫电流定律可以用于分析电桥电路中各个分支的电流分布。
通过应用节点电流定律和环路电流定律，可以建立一系列方程，解得电桥电路中各个分支的电流大小。
4. 网络分析中的应用在网络分析中，基尔霍夫电流定律是非常重要的工具。
通过应用节点电流定律和环路电流定律，可以建立一系列方程，解得网络中各个节点和支路的电流分布。
这对于电路设计和故障诊断都具有重要意义。
四、基尔霍夫电流定律的实例分析为了更好地理解基尔霍夫电流定律的应用，我们来看一个实例分析。
假设有一个由三个电阻串联而成的电路，电流源为I，电阻分别为R1、R2、R3。
我们需要计算各个电阻上的电流分布。
基尔霍夫定律的应用和例题
例2 一个晶体三极管有三个电极，各极电流的方向 如图3所示。各极电流关系如何？ 解：晶体管可看成一个闭合面，则：
IE=IB+IC
图3 晶体管电流流向图
上一页
下一页
返 回
例3 两个电气系统若用两根导线联接，如图4 (a)所示，电流I1和I2的关系
如何？若用一根导线联接，如图4 (b)所示，电I是否为零？
基尔霍夫定律
制作：浙江广厦建设职业技术学院 信息与控制工程学院
1.支路(Branch)——无分支的一段电路。支路中各处电 流相等，称为支路电流。 2.节点(Node)——三条或三条以上支路的联接点。 3.回路(Loop)——由一条或多条支路所组成的闭合电路。
右图中有三条支路：ab、acb和adb； 两个节点：a和b； 三个回路：adbca、abca和abda。
对图6(b)的电路可列出 U=E-IR0
列电路的电压与电流关系方程时，不论是应用 基尔霍夫定律或欧姆定律，首先都要在电路图上标 出电流、电压或电动势的正方向。 上一页 下一页
返 回
例4 在图7所示电路中，已知U1=10V，E1=4V，E2=2V，R1=4， R2=2，
R3=5，1、2两点间处于开路状态，试计算开路电压U2。
图4 两个电气系统联接图
解：将A电气系统视为一个广义节点，则
对图4(a)：I1=I2
对图4(b)：I= 0
上一页 下一页 返 回
二、基尔霍夫电压定律（KVL）
1、KVL定律 对电路中的任一回路，沿任意循行方向的各段电压 的代数和等于零。 即：
U 0 E IR
在任一回路的循行方向上，电动势的代数和等于电 阻上电压降的代数和。 即：
E、U和IR与循行方向相同为正，反之为负。

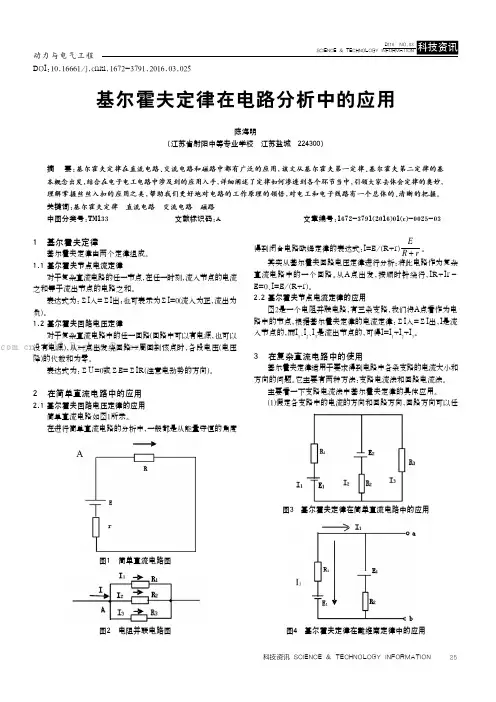

基尔霍夫定律在电路分析中的应用
2016 NO.03SCIENCE & TECHNOLOGY INFORMATION动力与电气工程25科技资讯 SCIENCE & TECHNOLOGY INFORMATION 1 基尔霍夫定律基尔霍夫定律由两个定律组成。
1.1 基尔霍夫节点电流定律对于复杂直流电路的任一节点,在任一时刻,流入节点的电流之和等于流出节点的电路之和。
表达式为:ΣI入=ΣI出;也可表示为ΣI=0(流入为正,流出为负)。
1.2 基尔霍夫回路电压定律对于复杂直流电路中的任一回路(回路中可以有电源,也可以没有电源),从一点出发绕回路一周回到该点时,各段电压(电压降)的代数和为零。
表达式为:ΣU=0或ΣE=ΣIR(注意电动势的方向)。
2 在简单直流电路中的应用2.1 基尔霍夫回路电压定律的应用简单直流电路如图1所示。
在进行简单直流电路的分析中,一般都是从能量守恒的角度得到闭合电路欧姆定律的表达式:I=E/(R+r)rR E。
其实从基尔霍夫回路电压定律进行分析:将此电路作为复杂直流电路中的一个回路。
从A点出发,按顺时针绕行,IR+Ir－E=0、I=E/(R+r)。
2.2 基尔霍夫节点电流定律的应用图2是一个电阻并联电路,有三条支路,我们将A点看作为电路中的节点,根据基尔霍夫定律的电流定律:ΣI入=ΣI出,I是流入节点的,而I 1、I 2、I 3是流出节点的,可得I=I 1+I 2+I 3。
3 在复杂直流电路中的使用基尔霍夫定律适用于要求得到电路中各条支路的电流大小和方向的问题。
它主要有两种方法:支路电流法和回路电流法。
主要看一下支路电流法中基尔霍夫定律的具体应用。
(1)假定各支路中的电流的方向和回路方向,回路方向可以任DOI:10.16661/ki.1672-3791.2016.03.025基尔霍夫定律在电路分析中的应用陈海明(江苏省射阳中等专业学校 江苏盐城 224300)摘 要:基尔霍夫定律在直流电路、交流电路和磁路中都有广泛的应用,该文从基尔霍夫第一定律、基尔霍夫第二定律的基本概念出发,结合在电子电工电路中涉及到的应用入手,详细阐述了定律如何渗透到各个环节当中,引领大家去体会定律的奥妙,理解掌握丝丝入扣的应用之美,帮助我们更好地对电路的工作原理的领悟,对电工和电子线路有一个总体的、清晰的把握。
基尔霍夫电流定律应用于,基尔霍夫电压定律应用
基尔霍夫电流定律应用于,基尔霍夫电压定律应用1. 引言1.1 概述基尔霍夫电流定律和基尔霍夫电压定律是电路分析领域中最基本和最重要的原理之一。
它们由德国物理学家基尔霍夫在19世纪提出，并被广泛应用于电路分析、电子工程和通信领域。
这两个定律为我们提供了解决复杂电路的问题的工具，帮助我们预测和计算电流和电压在各种情况下的数值。
1.2 文章结构本文将首先介绍基尔霍夫电流定律的概念和原理，并给出一些典型的应用场景。
随后，我将介绍基尔霍夫电压定律，并阐述其应用于实际问题时的重要性。
最后，在结论部分，将总结基尔霍夫定律在电路分析中的应用价值，并对未来可能的发展进行展望和讨论。
1.3 目的本文旨在全面而系统地介绍基尔霍夫电流定律和基尔霍夫电压定律的应用。
通过详细讲解这两个定律及其应用场景，读者可以深入了解如何使用这些原理来解决电路中的问题。
此外，本文也将强调这两个定律在现代电子工程和通信领域中的重要性，并展望未来它们可能的发展方向。
（以上为自动生成的文字描述，仅供参考）2. 基尔霍夫电流定律应用：2.1 定律介绍：基尔霍夫电流定律是电路分析中最基本和重要的定律之一。
它建立在电荷守恒的基础上，指出了在一个节点处，进入该节点的电流总和等于离开该节点的电流总和。
2.2 应用场景1：在一个简单的并联电路中，我们可以使用基尔霍夫电流定律来计算每个并联分支中的电流。
例如，假设我们有一个由两个并联的电阻组成的电路。
我们可以根据基尔霍夫电流定律得出以下关系：进入节点的总电流等于离开节点的总电流。
通过测量或已知其他分支上的电流值，我们可以求解出剩余分支上的电流值。
2.3 应用场景2：另一个常见的应用场景是计算复杂网络中各分支中未知元件上的电流。
当面对一个复杂且多节点连通的网络时，直接应用基尔霍夫定律可能会变得困难。
然而，在结合其他方法（如网孔分析、线性方程组求解）之后，基尔霍夫定律仍然起到了至关重要的作用。
通过将未知电流作为变量，我们可以利用基尔霍夫电流定律建立一组线性方程，并通过求解这些方程来获得各个分支中的电流值。
基尔霍夫定律的定义及其运用
该回路全部支路电压的代数和等于零，其数学表达式为
u 0
取负号。
(1 10)
在列写回路KVL方程时，其电压参考方向与回路绕行 方向相同的支路电压取正号，与绕行方向相反的支路电压
例如对图1－11电路的三个回路，沿顺时针方向绕行回
路一周，写出的KVL方程为：
u2 u4 u3 u1 0
KCL，它陈述为：
对于任何集总参数电路的任一结点，在任一时刻，流
出该结点全部支路电流的代数和等于零，其数学表达式为
i 0
(1 9)
对电路某结点列写 KCL方程时，流出该结点的支路电 流取正号，流入该结点的支路电流取负号。
例如下图所示电路中的 a、b、c、d 4个结点写出的 KCL方 程分别为：
3
4
t
u1 (t )
u3 (t )
0
4
2
1
2
3
4
t
u2 (t )
0
1
2
3
4
t
[证明]：(严格证明，需要特勒根定理) 我们在此用一个单回路为例证明其成立。 如图所示， _ u 2 + 据功率平衡，有： _ u 1 i1 + u 2 i2 + u 3 i3 = 0 + u3 u1 据KCL，有： _ + i1 = i 2 = i3 = i 故： （ u1 + u2 + u3 ）i = 0 i ≠ 0 , u1 + u2 + u 3 = 0 。
-4A
-2A
5A
i1 i2 i3 0 i2 i1 i3 1A 3A 4A
i3 i4 i5 0 i4 i3 i5 3A 5A 2A
基尔霍夫定律的应用和例题
上一页
下一页
2
返回
一、基尔霍夫电流定律（KCL)
1、KCL定律： 描述1：对任何结点，在任一瞬间，流入节点的电流等于由节 点流出的电流。I入=I出
描述2：在任一瞬间，一个节点上电流的代数和为 0。∑I=0
即： I =0 设：流入结点为正，流出结点为负。
I2
I1 I3 I2 I4
I1
I4 I3
某个封闭面。
◆ 注意： 对已知电流，一般按实际方向标示； 对未知电流，可任意设定方向，由计算结果确
定 未知电流的方向，即正值时，实际方向与假定 方பைடு நூலகம்一致，负值时，则相反。
6
例2 一个晶体三极管有三个电极，各极电流的方向 如图3所示。各极电流关系如何？
解：晶体管可看成一个闭合面，则：
IE=IB+IC
作 业：
第43页2-１９、2-２９
15
基尔霍夫定律
制作：浙江广厦建设职业技术学院 信息与控制工程学院
1
1.支路(Branch)——无分支的一段电路。支路中各处电流 相等，称为支路电流。
2.节点(Node)——三条或三条以上支路的联接点。 3.回路(Loop)——由一条或多条支路所组成的闭合电路。
右图中有三条支路：ab、acb和adb； 两个节点：a和b； 三个回路：adbca、abca和abda。
解：对左回路应用基尔霍夫电压定律列出：
E1=I(R1+R2)+U1
得
I E1 U1 4 10 1A
R1 R2 4 2
再对右回路列出：
E1-E2=IR1+U2
得
U2=E1-E2-IR1=4-2-(-1)×4=6V
图7
基尔霍夫定律及其应用ppt课件
2.电路如图所示,电流I=
。
电路如图所示，求I 的大小。
KCL的注意事项
①在应用KCL列电流方程时应首先选定连 接节点的各支路电流参考方向。 ②正负号的含义： 正：表示电流的实际方向和参考方向相同 负：表示电流的实际方向和参考方向相反
（2）推广应用：对于由任何假想封闭面
包围的部分电路，流入该封闭面的电流
之和也等于流出该封闭面的电流之和。
如图
KCL的推广应用
根据KCL，可得：
I1+I2=I3
回路电压定律（KVL）
（1）内容：在任一闭合回路中，各段电路电压的代数 和等于零。 即：∑U=0（凡电流参考方向与绕行方向
一致则取正，反之取负，若绕行方向先经过电源正极
为正，先经过负极则为负）。
KVL例题
基尔霍夫定律 及其应用
基本术语
1. 支路：电路中的每一个分支。 2. 节点：三条或三条以上支路所汇成的交点。 3. 回路：电路中任一闭合路径。
E1
支路数：3条
R2
R3
节点数：2个 回路数：3个
R1
E2
1.如图1所示电路中有 个节点，
条支路，
个回路
节点电流定律（KCL）
（1）内容：对于电路中任一节点，流入节点
的电流之和等于流出该节点的电流之和。 即：
∑I入=∑I出
或：在电路的任一节点上，流入节点电流的
代数和恒等于零。即：∑I=0（规定流入节点
电流为正，流出节点的电流为负）。例
例题
I1
I2 I4
I3
已知： I1 =2A，
I2 =-3A， I3 =-2A。 求： I4
分析：图中箭头方向为各支路电流的参考方向。 方法一：由∑I入=∑I出 得 I1 + I3 + I4 = I2 方法二：由∑I=0 得 I1 - I2 + I3 + I4 = 0 代入数值解得 I4 = -3A
基尔霍夫定律在实际生活中的应用
基尔霍夫定律在实际生活中的应用基尔霍夫定律是电学中的基本定律之一，它在实际生活中有着广泛的应用。
基尔霍夫定律是描述电流和电压关系的基础，通过运用这一定律，我们可以解决许多与电路相关的问题，例如电路分析、电路设计和故障排除等。
基尔霍夫定律在电路分析中起着重要的作用。
根据基尔霍夫定律，电流在一个节点上的总和等于零。
这意味着当我们在分析一个复杂的电路时，可以将电路分解为多个简单的节点，通过对每个节点上的电流进行计算，最终得到整个电路的电流分布情况。
这种基于基尔霍夫定律的电路分析方法，可以帮助我们更好地理解和解决电路中的问题。
基尔霍夫定律在电路设计中也发挥着重要的作用。
在设计电路时，我们需要考虑电流的分配和电压的稳定性。
基尔霍夫定律可以帮助我们计算电路中各个元件的电流和电压，从而确保电路的正常运行。
例如，在家庭电路设计中，我们需要合理分配电流，确保每个电器都能正常工作而不会导致电路过载。
基尔霍夫定律可以帮助我们计算各个电器的电流，从而确保电路的安全性和稳定性。
基尔霍夫定律在故障排除中也是非常有用的。
当电路出现故障时，我们可以利用基尔霍夫定律来定位和修复问题。
通过测量电路中的电流和电压，我们可以找到故障点并判断故障原因。
例如，当一个灯泡不亮时，我们可以通过测量电路中的电流和电压来判断是灯泡本身出了问题还是电路其他部分的问题。
如果电流和电压都正常，那么很可能是灯泡本身出了故障；如果电流和电压异常，那么我们可以进一步检查电路其他部分，找到故障原因并进行修复。
除了上述应用之外，基尔霍夫定律还可以应用于其他领域。
例如，在电信领域，基尔霍夫定律可以帮助我们分析和设计通信电路，确保信号传输的稳定性和可靠性。
在电力系统中，基尔霍夫定律可以帮助我们计算电网中的电流和电压分布，从而保证电力供应的可靠性和安全性。
在电子设备的设计和制造中，基尔霍夫定律也是必不可少的工具，可以帮助我们分析和优化电路的性能。
基尔霍夫定律在实际生活中有着广泛的应用。
新能源汽车技术专业《任务5 基尔霍夫定律及其应用》
3仿真软件。
作业布置
1复述基尔霍夫电流定律和电压定律的内容
2P49 11、12
教学反思
教学设计
教学
环节
教学内容概况
教学方法、手段
设计意图
课前
准备
熟悉课程，了解学生知识储藏情况
备课、交流
有利于进行学情分析
组织
教学
问候学生
检查出勤和学习资料携带情况
交流
拉近与学生的距离
回忆
旧知识
1．电感运用的考前须知？
教案首页
课程标题
基尔霍夫定律
授课地点
惠泽2-B214
课时
2
授课时间
课程类型
课堂教学
教学目标
知识目标
1掌握基尔霍夫电流定律；
2掌握基尔霍夫电压定律；
3掌握支路电流法。
能力目标
1能够用基尔霍夫定律对电路进行计算；
2能够用支路电流法对电路进行计算。
素养目标
1能够建立课程学习兴趣，并探索适合自己的学习方法；。
2．电容串并联如何理解？
复习提问
了解学生学习根底，检查上一节课内容掌握情况。
任务
导入
提出任务：
分析汽车电源电路，并计算各支路电流。
提问、讨论
提出任务，以期通过本节课的学习，掌握相关知识，找到解决此任务的方法。
任务
实施
〔讲授的相关知识点或根本能力〕
1基尔霍夫电流定律；
〔1〕内容
〔2〕推广
2基尔霍夫电压定律；
内容
1基尔霍夫电流定律；
2基尔霍夫电压定律；
3支路电流法。
重点
1基尔霍夫电流定律；
2基尔霍夫电压定律。
基尔霍夫定律及其应用举例
基尔霍夫定律及其应用举例
嘿，朋友们！今天咱来聊聊超厉害的基尔霍夫定律呀！这可真是电学里的宝贝呢！
基尔霍夫定律就像是电路世界的魔法法则。
就好比你家里的各种电器，像电灯、电视、电脑啥的，它们能正常工作，可都多亏了基尔霍夫定律呢！想象一下，如果没有这个定律，那这些电器不就乱套啦？
先说基尔霍夫电流定律吧，它说的是在任何一个节点上，流入的电流之和等于流出的电流之和。
这就像水流一样，流进一个水池的水和流出水池的水得平衡呀，不然水池不就出问题啦？比如说在一个简单的电路里，有几个支路，电流就会根据这个定律乖乖地流动，多神奇呀！
再讲讲基尔霍夫电压定律。
嘿，这就像是给电路里的电压立了个规矩。
比如你玩遥控汽车，电池提供的电压会让车跑起来，而电路里的各个部分的电压就得符合这个定律哦！不然车可跑不顺畅。
这定律能帮我们计算出复杂电路里每个元件两端的电压，是不是超厉害？
咱再说说应用。
哎呀呀，你看那些电工师傅们修电路的时候，他们心里肯定就想着基尔霍夫定律呢！没有它，怎么能快速找出电路的毛病并且修好
呢？还有啊，我们日常用的手机、电脑，这些电子设备的设计和制造，不也是靠着基尔霍夫定律嘛！
你想想，要是没有基尔霍夫定律，这世界会变成什么样？那电器估计都没法正常工作啦！所以说，基尔霍夫定律真的是太重要啦！它就是电学领域的大英雄，默默地为我们的生活带来便利，难道不是吗？总之，基尔霍夫定律那就是电学的基石，不可或缺呀！。
基尔霍夫热辐射定律
基尔霍夫热辐射定律基尔霍夫热辐射定律是物理学家汉斯·基尔霍夫（Hans Heinrich Guglielmo Julius Eberhard Kirlhoffs）提出的一个定律，用于表示物体的温度对其发射的辐射的影响。
它是热辐射和物理学领域中最重要的定律之一，也是热辐射技术应用中最基本的理论基础。
一、定义基尔霍夫热辐射定律是一种定律，它表明物体的温度越高，它发射的热辐射就越强。
它的表达式如下：P = σT^4其中，P代表物体的发射热辐射，σ代表 Stefan-Boltzmann 常数，T代表物体的温度，温度以摄氏度表示。
二、实际应用基尔霍夫热辐射定律在日常生活中有着广泛的应用，如：1. 热水器：热水器的工作原理就是基尔霍夫热辐射定律，热水器将外界空气转换为热量，这是通过热辐射来实现的。
当温度较高时，热水器发出的热辐射越强，热量转换也就越快。
2. 热水器：热水器的工作原理也是基尔霍夫热辐射定律，它将外界的空气转换为热量，这是通过热辐射来实现的。
当温度较高时，热水器发出的热辐射越强，热量转换也就越快。
3. 太阳能：太阳能利用基尔霍夫热辐射定律，将太阳发出的热辐射转换为电能，从而提供可再生能源。
4. 热电池：热电池也是利用基尔霍夫热辐射定律，将外界温度差转换为电能，热电池可以将外界温度差转换成电能。
三、基尔霍夫定律在太空航行中的应用由于宇宙空间中温度极低，并且没有大气层，太空航行中的飞船容易受到向太空发出的热辐射的影响。
根据基尔霍夫热辐射定律，如果飞船的温度越高，则发出的热辐射就越强，从而使飞船容易被太空中的冷空气所吸收。
因此，基尔霍夫热辐射定律在太空航行中有着重要的应用。
四、总结综上所述，基尔霍夫热辐射定律是一种定律，它表明物体的温度越高，它发射的热辐射就越强。
它在日常生活中有着广泛的应用，如热水器、太阳能、热电池等，而且在太空航行中也有重要的应用。
基尔霍夫热辐射定律是热辐射技术应用中最基本的理论基础，也是热辐射和物理学领域中最重要的定律之一。
基尔霍夫定律的应用
基尔霍夫定律的应用
基尔霍夫定律是电路分析中的重要定律，用于分析和计算
多个电子元件连接在一起形成的电路中的电流和电压。
应用基尔霍夫定律可以有以下几个方面：
1. 求解电路中的电流：基尔霍夫第一定律（电流定律）可
以用来求解电路中分支电流的分布情况。
根据该定律，电
流在分支点进入的总电流等于离开分支点的总电流，利用
该定律可以推导出节点电流方程，从而求解各个分支电流。
2. 求解电路中的电压：基尔霍夫第二定律（电压定律）可
以用来求解电路中不同电子元件间的电势差。
根据该定律，闭合电路中的电压代数和等于零，利用该定律可以得到回
路电压方程，从而求解不同电压值。
3. 分析复杂电路：基尔霍夫定律可以用于分析复杂的电路，如并联电路和串联电路等。
通过应用基尔霍夫定律可以简
化电路分析，将复杂电路转化为简单电路来计算。
4. 设计电路：基尔霍夫定律也可以应用于电路设计中。
通
过应用基尔霍夫定律，可以根据电路要求来设计电路元件
的数值和连接方式，从而实现所需的电功能。
总之，基尔霍夫定律在电路分析和设计领域有着广泛的应用，它提供了一种有效的方法来分析和计算电路中的电流
和电压。
通过应用基尔霍夫定律，可以更好地理解和掌握
电路的运行原理，为电子电路设计和故障分析提供有力的
工具。
基尔霍夫定律
基尔霍夫定律基尔霍夫定律（Kirchhoff's Laws）又称基尔霍夫电路定律，是电路分析理论中的重要定理之一，由德国物理学家基尔霍夫（Gustav Robert Kirchhoff）于1845年首次提出。
基尔霍夫定律十分简单而又基础，在电路分析中有着重要的应用。
本文将详细介绍基尔霍夫定律的原理、内容及其实际应用。
一、基尔霍夫定律的原理电路分析是电子学和电气工程学科的重要基础。
在现代电路分析中，最基本的分析方法就是用基尔霍夫定律。
基尔霍夫定律是电路分析中必须掌握的基本定理之一，是电路分析的基础。
基尔霍夫定律可以用来计算电路中不同位置的电位、电流和电压的关系。
基尔霍夫定律主要基于两个假设：假设1：电路中的电荷不会消失，也不会产生新的电荷。
假设2：任何一个点的所有出入电流的代数和为零。
基于这两个假设，基尔霍夫定律可简述如下：“在任何一个闭合电路中，电流的总和等于零。
在任何一个节点中，进口电流的总和等于出口电流的总和。
”从这个描述可以看出，基尔霍夫定律一共有两条原则：1.总电流定律：在一个闭合电路中，所有接入电路的电流的总和等于总电流（总电路）的电流。
2.电流节点定律：在任何一个电流节点中，进口电流的总和等于出口电流的总和。
二、基尔霍夫定律的内容基尔霍夫定律需要理解的是电流和电压。
电路中的电流是电子在闭合电路中流动的过程。
而电压则是流进和流出电路的电子之间的电势差。
理解了这两个量之后，基尔霍夫定律表达出的就是电路中的电子的流动规律。
基尔霍夫第一定律：总电流定律在一个完整的闭合电路中，所有的电流代数和为零。
否则，电流将会在电路中聚集而没有地方止步。
通常，我们使用符号Σ来代表代数和。
ΣI = 0这条定律说明，电流在整个电路中是连通的，电流不能出现丢失的情况。
基尔霍夫第二定律：电流节点定律在任何一个节点内，进口电流之和等于出口电流之和。
Iin = Iout这条定律说明了电路中电流的分布情况，即从一个节点流入的电流必须与从同一节点流出的电流量相等。
基尔霍夫电流定律应用于回路,基尔霍夫电压定律应用
基尔霍夫电流定律（KCL）和电压定律（KVL）是电路分析中的两大基本定律，分别应用于电路的不同层面：
1. 基尔霍夫电流定律（Kirchhoff's Current Law, KCL）：
- 应用范围：该定律适用于电路中的任意节点或闭合区域。
- 定律内容：在任一瞬间，流入一个节点的电流之和等于流出该节点的电流之和。
简单地说，即电荷守恒原理在电路节点上的体现。
- 实际应用：通过KCL可以计算出未知支路电流，尤其是在复杂电路中无法直接使用欧姆定律求解时，可以通过列出节点电流方程进行求解。
2. 基尔霍夫电压定律（Kirchhoff's V oltage Law, KVL）：
- 应用范围：该定律适用于电路中的任何闭合回路。
- 定律内容：在一个闭合回路中，沿着回路方向依次相加各段元件两端的电压降，其代数和等于电源电动势之和。
这是能量守恒定律在电路中的表达，意味着在没有非保守场力作用下，电子在环形路径上获得的能量总和等于失去的能量总和。
- 实际应用：通过KVL可以列出回路电压方程，用来确定未知电压或进一步解决电路中的其他变量。
例如，在分析复杂交流电路时，可以根据KVL列出多个回路的电压平衡
方程，从而得到需要的参数信息。
总结来说，KCL用于解决节点电流问题，而KVL则针对回路电压进行分析，两者结合能够完整地解决大多数直流和交流电路分析问题。
基尔霍夫定律及其应用
R1
R2
n=2 l=3
网孔=2
b
例
b
I1
I2
支路：共 ？条 6条
R1 I6
节点：共 ？个 4个
a I4
R6 I5
c
回路：共 ？个 7个
I3
US4
R5
d R3
+
_
US3
网孔：？个 有几个网眼 就有
几个网孔
电路中的独立结点数为n-1个，独立回路数=网孔数。
3、基尔霍夫第一定律（KCL）
基尔霍夫定律包括结点电流定律和回路电压两个定律，
E U
#1 #2 #3 一般按网孔选择
4 解联立方程组 根据未知数的正负决定电流的实际方向。
图示电路
i1 a i2
（1）电路的支路
数b=3，支路电流
R1
i3
R2
有i1 、i2、 i3三个。
+ us1
Ⅰ R3 Ⅱ + us2
（2）节点数n=2， －
－
可列出2－1=1个独
b
立的KCL方程。
节点a
i1 i2 i3 0
• 一、概念
• (一)支路 • 电路中每一段不分支的电路，称为支路，如图1-23中，BAFE, BCDE,
BE等都是支路。 • (二)结点 • 电路中三条或三条以上支路相交的点，称为结点，例如，图1 - 23中的B,
E都是结点 • (二)回路 • 电路中任一闭合路径，称为回路，例如，图1-23中ABEFA, BCDEB,
• (1)首先标定各待求支路的电流参考正方向及回路绕行方向; • (2)应用基尔霍夫电流定律列出(n-1)个结点方程; • (3)应用基尔霍夫电压定律列出[m-(n-1)]个独立的回路电压方程式; • (4)由联立方程组求解各支路电流。
基尔霍夫定律原理
基尔霍夫定律原理一、引言基尔霍夫定律是电学中最基本的定律之一，它是描述电路中电流和电压关系的重要法则。
基尔霍夫定律包括基尔霍夫第一定律和基尔霍夫第二定律，它们分别描述了在一个封闭的电路中，电流守恒和能量守恒的原理。
本文将详细介绍基尔霍夫定律的原理及其应用。
二、基尔霍夫第一定律基尔霍夫第一定律也称为“电流守恒定律”，它指出在任何一个封闭的电路中，进入某个节点的总电流等于离开该节点的总电流。
这个定理可以用以下公式表示：∑I_in = ∑I_out其中，∑I_in表示进入节点的总电流，∑I_out表示离开节点的总电流。
这个公式表明，在一个封闭的电路中，任何时刻都存在着相等且相反方向的电流。
三、基尔霍夫第二定律基尔霍夫第二定律也称为“环路法则”，它指出在任何一个封闭回路中，沿着回路方向所遇到的所有电动势之和等于所遇到的所有电阻之和乘以沿着回路方向的电流。
这个定理可以用以下公式表示：∑ε = ∑IR其中，∑ε表示遇到的所有电动势之和，∑IR表示遇到的所有电阻之和乘以沿着回路方向的电流。
四、基尔霍夫定律的应用基尔霍夫定律是分析电路中电流和电压关系的重要工具。
它可以用来计算复杂电路中各个元件之间的关系，例如计算电阻、电容、感应等元件在不同位置上的电势差、电流强度等参数。
在实际应用中，基尔霍夫定律经常被用于解决各种问题。
例如，在一个复杂的直流电路中，需要计算某个元件上的电压和电流强度时，可以利用基尔霍夫定律进行分析。
此时需要将整个回路分成若干段，每一段都按照基尔霍夫第二定律进行计算，最终得到所需结果。
此外，在交流电路中也可以使用基尔霍夫定律进行分析。
由于交流信号是随时间变化的，因此需要使用相位角等概念来描述不同元件之间的关系。
这时候，基尔霍夫第一定律和基尔霍夫第二定律仍然适用，只需要将相位角等概念考虑进去即可。
五、总结基尔霍夫定律是电学中最基本的定律之一，它描述了电路中电流和电压之间的关系。
基尔霍夫第一定律指出在任何一个封闭的电路中，进入某个节点的总电流等于离开该节点的总电流；基尔霍夫第二定律指出在任何一个封闭回路中，沿着回路方向所遇到的所有电动势之和等于所遇到的所有电阻之和乘以沿着回路方向的电流。
3.基尔霍夫定律及其应用
教学环节课前环节授课环节授课内容一、课前准备1.清点人数，填写教室日志和教师日志.2.复习旧课内容.引入新课内容.二、课前导入元件约束关系是电路分析方法的一个重点。
如果将这些电路的基本元件按一定的连接起来，就组成一个完整的电路。
基尔霍夫定律就是电路所要遵守的基本约束关系，也成为结构约束关系。
三、正式授课第三节基尔霍夫定律及其应用下面以给出两个电路图为例，请学生分析两电路的不同之处，从而导入新课：图（1）图（2）结论：图（1）有且仅有一条有源支路，可以用电阻的串并联关系进行化简，是简单电路．．．．；解答简单电路的方法是欧姆定律．．．．。
教学方法提问板书教学环节图（2）有两条有源支路，不能用电阻的串并联关系进行化简，是复杂．．电路．．；解答复杂电路的方法是基尔霍夫定律．．．．．．。
⑴支路：由一个或几个元件首尾相接组成的无分支电路。
(问：请同学们仔细观察，流过同一支路的电流有何特点？)师：图中共有5条支路，支路电流分别标于图中。
⑵节点：三条或三条以上支路的连接点。
师：图中共有a、b、c三个节点。
⑶回路：电路中任何一个闭合路径。
师：图中共有6个回路。
⑷网孔：中间无任何支路穿过的回路。
网孔是最简单的回路，或是不可再分的回路。
（请问上图电路中共有几个网孔？）〖动动脑筋〗请问下列电路有几条支路、几个节点、几个回路、几个网孔？6条支路4个节点 7个回路 3个网孔教学方法师生互动回答教学环节（一）基尔霍夫电流定律⑴ 内容：在任一瞬间，对电路中的任一节点，流进某一节点的电流之和恒等于流出该节点的电流之和。
⑵ 公式：∑∑=出进I I⑶ 定律讨论的对象：节点电流（故基尔霍夫第一定律又称为节点电流定律．．．．．．） 〖例1〗请指出左图电路中有几条支路，并用基尔霍夫第一定律列出下节点电流方程。
（老师在肯定学生回答后，将式子移项，并板书为：I 1 +I 3 -I 2 -I 4 -I 5 =0上式表明：若规定流入节点的电流以为“＋Ｉ”，流出节点的电流为“－Ｉ”，则节点电流定律又可叙述为：在任一瞬间通过电路中任一节点，流入（或流出）该节点电流的代数和恒等于零。
基尔霍夫定律及其应用简述
向即为“+”。
②规定绕行方向。可以是顺时针绕
行，也可以是逆时针环绕方向。
③选择该回路中任意一点 A，从该点
按照②所规定的绕行方向，顺序通过各元
件，以所遇到的该元
件的第一个极性标
号（“+”或“-”号），作
为列写回路电压等
式时，该元件前的正
负号。电阻的电压降
利用欧姆定律得到。
现举例如下，对图 3
所示电路
基尔霍夫定律由德国物理学家 G.R. 基 尔 霍 夫 （Gustav Robert Kirchhoff， 1824～1887）于 1845 年提出，该定律分别 概括了电路中电流和电压所遵循的基本 规律，不仅适用于直流电路的分析，也可 以用于交流电路的分析，还可以用于含有 电子元件的非线性电路的分析。运用基尔 霍夫定律进行电路分析时，仅与电路的连 接方式有关，而与构成该电路的元器件具 有什么样的性质无关[1]，是求解复杂电路 的电学基本定律。
一假设封闭面的电流代数和为零。但是对
于任意假设的封闭面，若该封闭面只有一
根导线与其他网络相连，这根导线一定没
有电流通过；若网络只有一根导线与地相
连，那么这根导线中一定没有电流通过。
选择封闭面如图中虚线所示，在所选
定的参考方向下有：
I1+I6+I7=I2+I3+I5
(5)
图 2 封闭面的基尔霍夫第一定律 二、基尔霍夫第二定律 1、基本概念 ① 回 路 [1]：a. 闭 合 的 支 路 ；b. 闭 合 节 点
（左侧）对图 1 电流方程式即为：
I1+I3=I2+I4
(3)
③计算电流的实际流向。对于由 N
条支路汇聚的节点 A，在已知（N-1）条支
基尔霍夫定律及其应用
基尔霍夫定律及其应用基尔霍夫定律及其应用不能用串联、并联方法简化成无分支电路称为复杂电路，复杂电路的分析不能仅靠欧姆定律，必须结合基尔霍夫定律，基尔霍夫定律普遍应用于交、直流电路，是分析、计算电路常用的基本定律。
1.基尔霍夫第一定律图2-5是比较复杂的直流电路。
为了说明基尔霍夫定律的应用方法，首先介绍一些常用术语：(1) 支路:电路中，每个独立的分支，图2 -5中所示的ACB、AB、ADB 都是支路。
(2) 节点:3个及以上支路的连接点，图2 -5中所示的A、B点都是节点。
(3) 回路:电路中任一闭合路径，图2-5中所示的ABCA、ABDA、ACBDA都是回路。
(4) 网孔：电路中没有被支路穿过的独立回路，图2-5中所示的ABCA、ADBA都是网孔。
基尔霍夫第一定律又称节点电流定律。
基尔霍夫第一定律的内容是：电路中任意节点电流的代数和等于零。
在实际应用中，常规定流人节点的电流为正，流出节点的电流为负。
这样，流人节点电流之和等于流出节点的电流之和。
霍尔霍夫第一定律说明了电路中任何一处的电流都是连续的。
同理，基尔霍夫第一定律也适用于闭合面，规定任意闭合面的各支路电流的代数和等于零。
2.基尔霍夫第二定律基尔霍夫第二定律又称回路电压定律。
基尔霍夫第二定律的内容是:对任一闭合回路，各电阻上电压的代数和等于电动势(电位升)的代数和，即根据这一定律列出的方程叫做回路电压方程。
方程中各电压和电动势正、负号的确定方法是：(1)选定各支路电流的参考方向。
(2)任意确定回路的绕行方向(顺时针或逆时针)。
为避免计算中出现负号，通常选电动势大的方向为回路绕行方向。
(3)确定电压符号。
与回路绕行方向一致的电压取正号，与绕行方向不一致的取负号。
(4)确定电动势的符号。
电动势的实际方向与绕行方向一致的取正号，与绕行方向不一致的取负号。
3.支路电流法支路电流法是以支路电流作为未知量，根据基尔霍夫定律进行求解的方法。
在计算电路的各种方法中，支路电流法是最基本的方法。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
KVL的推广应用
I
E r
例：试用 KVL写出I，U，
E，r之间的关系式。
根据KVL，可得：
U
E=U+I r
这种关系式常称为：
含源支路欧姆定律
1、电路如下图所示，I=0.2A ，E1=12V(内阻不计)， R1=R3=10Ω，R2=R4=5Ω，
②正负号的含义： 正：表示电流的实际方向和参考方向相同 负：表示电流的实际方向和参考方向相反
（2）推广应用：对于由任何假想封闭面 包围的部分电路，流入该封闭面的电流 之和也等于流出该封闭面的电流之和。 如图
KCL的推广应用
根据KCL，可得： I1+I2=I3
回路电压定律（KVL）
（1）内容：在任一闭合回路中，各段电路电压的代数
和等于零。 即：∑U=0（凡电流参考方向与绕行方向
一致则取正，反之取负，若绕行方向先经过电源正极 为正，先经过负极则为负）。
KVL例题
请根据回路电压定律列出回路电压方程。
解： 由KVL得，
E1
R2 I2 I1 R1 - E1 -I2 R2 +E2 =0
I1 R1
E2
KVL的注意事项
①在应用KVL列回路方程时，应首 先选定回路中各元件上电压的参考方向 和绕行方向。
分析：图中箭头方向为各支路电流的参考方向。
方法一：由∑I入=∑I出 得 I1 + I3 + I4 = I2 方法二：由∑I=0 得 I1 - I2 + I3 + I4 = 0
代入数值解得 I4 = -3A
2.电路如图所示,电流I= 。
电路如图所示，求I 的大小。
KCL的注意事项
①在应用KCL列电流方程时应首先选定连 接节点的各支路电流参考方向。
求E2的大小。
2、E1=3V，E2=12V，R1=7.5KΩ,R2=1.5KΩ,I1=0.2mA, I2=4.8 mA。求：I3、R3、R4。
Ｅ１＝１０Ｖ，Ｅ２＝５Ｖ，Ｉ＝３Ａ，Ｒ１＝ １０Ω，Ｒ２＝５Ω，求Ｉ１和Ｉ２的值．
（1）内容：对于电路中任一节点，流入节点 的电流之和等于流出该节点的电流之和。 即：
∑I入=∑I出
或：在电路的任一节点上，流入节点电流的
代数和恒等于零。即：∑I=0（规定流入节点
电流为正，流出节点的电流为负）。例
例题
I2
已知： I1 =2A，
I1
I3
I2 =-3A，
I3 =-2A。
I4
求： I4
》基本术语 》节点电流定律 》回路电压定律
基本术语
1. 支路：电路中的每一个分支。 2. 节点：三条或三条以上支路所汇成的交点。 3. 回路：电路中任一闭合路径。
E1
R2
R3
Hale Waihona Puke R1E2支路数：3条 节点数：2个 回路数：3个
1.如图1所示电路中有 个节点， 条支路， 个回路
节点电流定律（KCL）
