DBY型电动隔膜泵安装及操作
电动隔膜泵的工作原理以及工作原理示意图
电动隔膜泵是一种新型的泵类，由于在隔膜材质上取得了突破性的进展，来应用于石化、陶瓷、冶金等行业，特点是不需灌引水，自吸能力强。
直接将被输送介质和传动机械件分开，所以介质绝对不会向外泄漏。
且泵本身无轴液封，使用寿命大大延长。
应用领域：喷漆、陶瓷业中隔膜泵已占有绝对的主导地位;环保、废水处理、建筑、排污、精细化工中正在扩大它的市场份额，并具有其他泵不可替代的地位。
电动隔膜泵属于容积泵，其工作原理与气动隔膜泵工作的原理基本一样，但是电动隔膜泵原理的区别在于动力转换的不同。
电动隔膜泵工作原理结构示意图：
工作原理：
电机通过减速箱带动左右两端柱塞上面的隔膜一前一后往复运动。
在左右两个泵腔内，装有上下四个单向球阀隔膜的运动，造成工作腔内的容积的改变，迫使四个单向球阀交替地开启和关闭，从而将液体不断地吸入和排出
电动隔膜泵和气动隔膜泵工作原理的区别在于其动力源不同，电动隔膜泵动力由电机给予，所以相比之下运行更加稳定。
即使加装无G调速或者变频调速，电动隔膜泵工作原理的往复冲程切换也是随着偏心轮的匀速转动自然切换;这一点是气动隔膜泵所不能达到的。
以上内容由上海隔膜泵厂家沈泉泵阀有限公司为大家提供，希望能够为大家带来帮助。
电动隔膜泵操作规程
电动隔膜泵操作规程隔膜计量泵操作规程开机前的准备1.检查站泵内的油质、油量（传动箱内以油标水平中线为准，三阀油杯和隔膜腔内以不得底于红色指示线为准）是否符合要求；2.检查进出料管路上的焊缝、连接处螺栓、密封面性能等是否完好，检查泵的吸入、排出管道是否畅通；3.首次起动的泵起动前应盘动连轴器数次，不得有任何卡阻现象，检查站电机旋转方向与泵上剪关是否一致。
4.将泵进行适应性运行，尤其是停车5天以上，启动时一定要从“0”行程启动，（短期停泵可在任意位置起动）无负荷运转5分钟后，再将活塞行程调节到所需位置，进行负荷运转；5.加压运转：关闭隔膜泵三阀油杯内的放气阀，逐渐增加压力到期额定压力。
二正常运行1.正常运行中，柱塞密封部位手触感觉不烫，不泄漏，传动箱体内油温不得超过650C。
2.经常检查三阀油杯中的油位、油质是否符合要求，并观察油面有无波动，如发现波动说明阀汇漏。
3.安全阀经调整后严禁旋动调节螺钉，严禁触动补油阀球，保持三阀油杯内油液清洁。
4.经常检查进料液温度（一般≤1000C），出泵料液压力（≤额定压力）。
三停车及其它1.先将调量机构调到“0”位，曲轴停止转动，但电动机仍。
在运行，然后切断电源，电动机停止转动。
2.如果泵需较长时间停运，则需对泵内料液排除干净，以防泵体堵塞、锈蚀。
3.伟动箱内一般用20#或30#机械油，伟动箱、三阀油杯内应保持久额定的油位。
4.泵内的润滑油应每隔6个月更换一次，换新油时应将原有油常委会清除，置换干净后再注入新油。
5.保持设备外表清洁、电动机绝缘良好。
6.作好设备运行、停运、事故、维修记录。
7.注意事项：隔膜泵属于容积泵，尤其要在操作时注意：（1）.开泵时先开泵的进出口再开电机，不然会憋压导致泵损坏；（2）.停泵时先关电机再关进出口阀。
常见问题：一、泵无法启动如何来维修：1、是阀芯严重磨损卡死。
2、是中轴的轴套磨损。
此时应更换铜套。
3、是中轴两端螺杆掉落。
4、是两层膜片都破裂。
电动隔膜泵型号及参数
【DBY型电动隔膜泵】产品:【DBY型电动隔膜泵】产品简介：DBY型电动隔膜泵是一种新型的泵类,近年来,由于在隔膜材质上取得了突破性的进展,国际上越来越多的工业化国家采用此种型式的泵,取代部份离心泵、螺杆泵,来应用于石化、陶瓷、冶金等行业,产品设计均参考美国ABEL公司样机,DBY电动隔膜泵适用于低压,即出口压力≤3kgf/cm2的场合. DBY电动隔膜泵是本厂生产的一种新型输送机械，采用电动机通过减速机减速驱动，对于各种腐蚀性液体，带颗粒的液体，高粘度、易挥发、易燃、剧毒的液体，均能以抽光吸尽。
其性能参数与德国的WLLDENPVMPS、美国的MARIOWPUMPS的相近。
本厂目前已形成系列化生产，共有八种规格通径:φ 10mm（ 3/8'' ）φ 15mm （ 1/2'' ）φ 25mm （ 1'' ）φ 40mm （ 11/2'' ）φ 50mm （ 2'' ）φ 65mm （ 21/2'' ）φ 80mm （ 3''）φ 100mm （ 4'' ）五种材质：铸铁DBY电动隔膜泵、铝合金DBY电动隔膜泵、不锈钢DBY电动隔膜泵、氟塑料衬里DBY电动隔膜泵、流体衬胶DBY电动隔膜泵。
隔膜泵根据不同液体介质分别采用丁晴橡胶、氯丁橡胶、聚四氟乙烯、聚全氟乙烯F46等材质的隔膜片、密封球及密封球座，以满足不同客户的需要。
DBY电动隔膜泵自投厂以来，已被国内外众多石油、化工、电子、陶瓷、纺织系统单位采用，安置在各种特殊场合，用来抽用各种常规泵不能抽吸的介质，均取得了满意的效果。
DBY电动隔膜泵注意事项:DBY电动隔膜泵工作时先打开出口阀，在工作时严禁关闭出口阀门。
【DBY型电动隔膜泵】型号意义：【DBY型电动隔膜泵】产品特点：1、不需灌引水，自吸能力达7米以上。
2、通过性能好，直径在10毫米以下的颗粒、泥浆等均可以毫不费力地通过。
泵的安装与调试
一、安装准备1、安装应具备的条件1）安装前应按设计要求或技术文件要求画定安装基准线及定位基准标记；2）设计图纸已审查，施工方案已经批准，且进行了技术交底.3）施工材料、机具、人员已到位。
4）施工用电、水、路已经具备施工条件。
5）安装用计量器具符合国家计量局规定的精度要求，并按期检验合格。
2、安装程序基础验收设备清点设备运输设备安装二次灌浆-------- ►--------- ►----------- ►---------- ►--------- ►设备精平设备试运转二、设备安装1、基础验收1）安装施工前，设备基础须经交接验收。
基础施工单位应提交质量合格证明书、测量记录及其它施工技术资料；基础上应明显的画出标高基准线。
2）检查基础外观不得有裂纹、蜂窝、空洞及露筋等缺陷；3）基础各部尺寸及位置的偏差数值不得超过下列规定；2、设备检查验收1)交付安装的设备及附件，必须符合设计要求，并附有出厂合格证明书及安装说明书等技术文件；2)设备到货要记录好设备名称、类别、型号及规格；3)检查设备外形尺寸及管口方位；4)设备附件的规格、尺寸及数量；5)表面损坏、变形及锈蚀状况。
3、泵安装1)泵的安装(1)当核对无误后，进行泵的安装。
(2)泵的纵向安装水平偏差不应大于0.1%。
，横向安装水平偏差不应大于0.2%。
，并应在泵的进出口或其它水平面进行测量。
(3)驱动机轴与泵轴之间联轴器连接时，联轴器径向位移，端面间隙，轴线倾斜符合泵的技术文件规定。
2)泵安装注意事项与泵联接的管道，除应符合相关标准外，还应符合下列要求：(1)、管子内部和管端清洗洁净，清除杂物，密封面不应损伤。
(2)、吸入管道和输出管道应有各自的支架，泵不得承受管道的重量。
(3)、相互连接的结合端面应平行。
(4)管道与泵连接后，应复检泵的原找正精度，当发现管道连接引起偏差时，应调整管道。
(5)当管道与泵连接后，不应在其口焊接或气割处，当需焊接和气割时，应拆下管道或采取必要的措施，并应防止焊渣进入泵内。

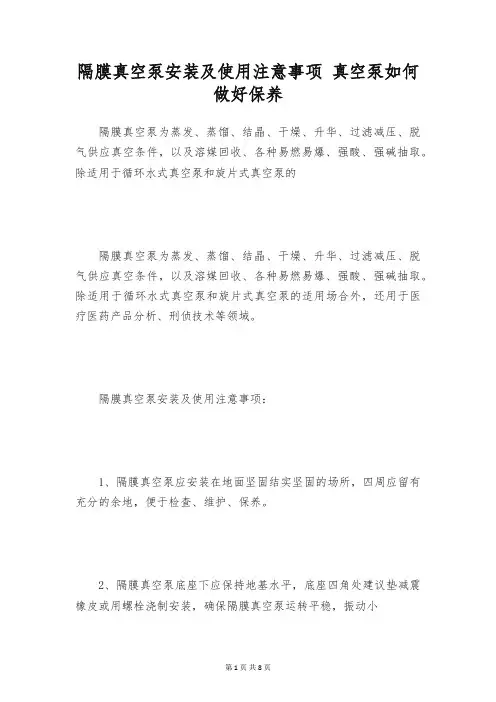

隔膜真空泵安装及使用注意事项 真空泵如何做好保养
隔膜真空泵安装及使用注意事项真空泵如何做好保养隔膜真空泵为蒸发、蒸馏、结晶、干燥、升华、过滤减压、脱气供应真空条件，以及溶媒回收、各种易燃易爆、强酸、强碱抽取。
除适用于循环水式真空泵和旋片式真空泵的隔膜真空泵为蒸发、蒸馏、结晶、干燥、升华、过滤减压、脱气供应真空条件，以及溶媒回收、各种易燃易爆、强酸、强碱抽取。
除适用于循环水式真空泵和旋片式真空泵的适用场合外，还用于医疗医药产品分析、刑侦技术等领域。
隔膜真空泵安装及使用注意事项：1、隔膜真空泵应安装在地面坚固结实坚固的场所，四周应留有充分的余地，便于检查、维护、保养。
2、隔膜真空泵底座下应保持地基水平，底座四角处建议垫减震橡皮或用螺栓浇制安装，确保隔膜真空泵运转平稳，振动小3、隔膜真空泵与系统的连接管道应密封牢靠，对小隔膜真空泵可接受金属管路连接密封垫接受耐油橡胶，对小隔膜真空泵可接受真空胶管连接，管道管径不得小于隔膜真空泵吸气口径，且要求管路短而少弯头。
（焊接管路时应清除管道中焊渣，严禁焊渣进入隔膜真空泵腔。
）4、在连接管路中，用户可在隔膜真空泵进气口上方安装阀门及真空计，随时可检查隔膜真空泵的极限压力。
5、按电动机标牌规定连接电源，并接地线和安装合适规格的熔断器及热继电器。
6、隔膜真空泵通电试运转时，须取下电机皮带，确认隔膜真空泵转向符合规定方向方可投入使用，以防隔膜真空泵反转喷油。
（转向按防护罩指示方向）7、对于有冷却水的隔膜真空泵，按规定接通冷却水。
8、如隔膜真空泵口安装电磁阀时，阀与隔膜真空泵应同时动作。
9、当隔膜真空泵排出气体影响工作环境时，可在排气口装接管道引离或装接油雾过滤器。
—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。
相关热词：等离子清洗机,反应釜,旋转蒸发仪,高精度温湿度计,露点仪,高效液相色谱仪价格,霉菌试验箱,跌落试验台,离子色谱仪价格,噪声计,高压灭菌器,集菌仪,接地电阻测试仪型号,柱温箱,旋涡混合仪,电热套,场强仪万能材料试验机价格,洗瓶机,匀浆机,耐候试验箱,熔融指数仪,透射电子显微镜。
隔膜泵操作维护手册说明书
2Diaphragm Pump 隔膜泵Specialist in Fluid Transfer致力于流体输送Edition 7 Is SKY-E -E-03-2016E255This manual contains warnings and caution.本手册包含警告和注意事项READ AND RETAIN FOR REFERENCE阅读和保留以供参考INSTRUCTIONS操作指南Operation andMaintenance Manual操作维护手册1警告以下为针对本设备的设置、使用、接地、维护及修理的警告。
惊叹号标志表示一般性警告，而各种危险标志则表示与特定操作过程有关的危险。
当本手册正文中或警告标志上出现这些符号时，请回头查阅这些警告。
若产品特定的危险标志和警告未出现在本节内，则可能出现在本手册的其他章节。
2警告34The electric diaphragm pump is composed of a suction port, a discharge port, a medium chamber and a power assembly. The power assembly is composed of a motor, a crankshaft, a piston and an intermediate shaft 电动隔膜泵由吸入口、排放口、介质室和动力总成构成，动力总成由电机、曲轴、活塞和中间轴构成When the diaphragm pump is working, the left and right diaphragms are driven by the crankshaft and the piston to move left and right隔膜泵工作时，左右膜片均通过曲轴和活塞驱动左右运动The motor drives the crankshaft, the crankshaft drives the piston, the piston pushes the central shaft, and the diaphragm moves to the left. As a result, the volume of the left cavity decreases and the liquid is squeezed out 电机带动曲轴，曲轴驱动活塞，活塞推动中心轴，驱动膜片向左移动，结果是左腔容积减小，液体被挤出。
电动隔膜泵规格型号及型号含义
上海沈泉泵阀制造有限公司是一家专业生产，销售管道泵，排污泵，消防泵，化工泵等给排水设备的厂家，产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。
在现在如今的石化、陶瓷、冶金等行业中都能随处见到电动隔膜泵的身影，这与它在隔膜材质上取得了突破性的进展是离不开关系的并且该泵还拥有着不需要灌引水，自吸能力强的特点等，使得它在这些应用领域：喷漆、陶瓷业中隔膜泵已占有主导地位。
而在环保、废水处理、建筑、排污、精细化工中也正在逐步扩大它的市场份额，并具有其他泵不可替代的地位。
既然这款电动隔膜泵如此优秀，那我们也就必须要对电动隔膜泵的规格型号有一定的了解。
这样我们才能在选型的时候，能够做出一个合理的判断，以此来挑选出一款适合自身，且自己又十分需要的一款隔膜泵了。
下面大J跟着沈泉泵业一起来看看下面的内容吧。
由于隔膜泵系列的型号相比较于其他泵来说，并没有那么多，并且各个厂J所生产的型号规格也有所不同。
因此小编就拿Z为普遍的DBY系列电动隔膜泵来为大家进行简单的讲解。
上海品牌厂家沈泉泵阀生产制造的DBY系列电动隔膜泵是一种新型的泵类，近年来，由于在隔膜材质上取得了突破性的进展，GJ上越来越多的工业化GJ采用此种型式的泵，取代部份离心泵、螺杆泵，来应用于石化、陶瓷、冶金等行业，该泵适用于低压，即出口压力≤3kgf/cm2的场合。
DBY电动隔膜泵型号意义：此泵可选参数有流量：0-20m3/h，扬程：30m，功率：0.37-4kw，转速：1450r/min，口径：10-100mm，温度：-15-+150℃，自吸高度：5-7m等。
本隔膜泵的主要部件是隔膜。
正确选用隔膜可以达到事半功倍的目的，用户订货时须注明输送介质的性质，以便出厂时配备不同隔膜，一般隔膜有下列几种：1.丁晴隔膜;主要用于耐油场合。
2.氯丁橡胶5031#本单位特制，主要用于耐丙酮及各种酸类、碱类。
隔膜泵厂家告诉你隔膜泵有哪几个型号
隔膜泵有哪几个型号?关于这一问题呢，隔膜泵厂家可以告诉大家的是，隔膜泵的型号其实很多，毕竟隔膜泵应用的也是非常的广泛。
既然隔膜泵的型号有那么多，那么小编就拿出其中几种经常使用的型号来给大家讲解一下吧。
目前市面上比较普遍的型号有三种，它们分别是QBY气动隔膜泵、QBK气动隔膜泵、DBY电动隔膜泵。
小编在这里给大家简单的介绍一下它们吧。
一、QBY系列气动隔膜泵：QBY型气动隔膜泵是目前G内新颖的一种泵，对于各种腐蚀性液体，带颗粒、高粘度、易挥发、易燃、易爆、剧毒的液体、陶瓷釉浆、果浆、胶水、油轮仓库油回收、临时倒罐等液体均能予以抽光吸尽。
泵体过流部件材质采用不锈钢、铝合金、铸铁、工程塑料，隔膜根据不同液体分别采用丁晴橡胶、氟橡胶、氯丁橡胶、聚四氟乙烯及聚全氟乙丙烯(F46)。
QBY系列气动隔膜泵，采用压缩空气，蒸汽，工业废气为动力源，吸程7m，扬程0-50m,流量0.8-40 m3/h无G可调。
二、QBK型气动隔膜泵：QBK气动隔膜泵是第三代气动隔膜泵，具有使用寿命长，不会停顿等优点。
采用压缩空气为动力源，对于各种腐蚀性液体，带颗粒的液体，高粘度、易挥发、易燃、剧毒的液体，均能予以抽光吸尽，产品质量深受好评。
这种泵的主要特点是不需灌引水，既能抽送流动的液体，又能输送一些是易流动的介质，吸程高、扬程可调(0-70米)气源压力只须大于1kg/cm2即能工作，绝对防火防爆，具有潜水泵、自吸泵、杂质泵、屏蔽泵、泥浆泵的一切功能和输送机械的许多特点。
三、DBY电动隔膜泵：DBY电动隔膜泵介质过流部分，可根据用户要求不同，分为铸铁、不锈钢、衬胶、铝合金，电机可分普通电机、防爆电机、减速电机和电磁调速电机。
四、QBY气动隔膜泵型号参数表：五、QBK气动隔膜泵型号参数表：六、DBY电动隔膜泵型号参数表：好了，以上内容就是关于隔膜泵几种型号的内容，希望能够对大家有所帮助。
若是还想知道更多相关泵类知识，可持续关注本站，沈泉将会为大家时时更新相关内容。
电动隔膜泵的注意事项
电动隔膜泵的注意事项电动隔膜泵是一种常用的流体传输设备，被广泛应用于化工、冶金、石油、精细化工、电力、食品等行业中。
在使用电动隔膜泵时，我们需注意以下事项。
1. 保持设备清洁在使用电动隔膜泵前，需要将其表面清洁干净，以确保设备材料干净和无损伤。
电动隔膜泵在运转过程中，也需要常常清洗，避开积存过多泵头和阀门，导致设备堵塞，从而影响泵的工作效率。
2. 管道安装在安装管道时，应将管道与电动隔膜泵的法兰连接处用合适材料密封，以保证管道与电动隔膜泵的紧密连接。
在安装管道时，必需注意管道的导向和各部件的位置，在安装过程中，需要注意操作规程，并依据实际情况调整管道连接，避开操作错误可能导致的不安全。
3. 正确维护和修理保养对于电动隔膜泵，我们需要定期进行维护和修理保养。
在进行维护和修理保养时，我们应遵奉并服从安全操作规程，并确保设备被安全地锁定和封闭。
在更换密封件和其他部件时，应选择与原件相同的型号和规格，确保设备正常运转。
4. 配置设备在配置设备时，应依据不同工作要求，选择合适的电动隔膜泵型号。
对于运输粘度高、腐蚀性强的介质，应选择耐用型或选择密封性好的材料。
在实际使用过程中，应特别注意介质和运输要求，调整设备工作状态，保证其更加平稳、有效地工作。
5. 学习相关学问在使用电动隔膜泵前，我们需要了解相关学问和操作规程。
这包括设备结构、工作原理、维护和修理保养等内容。
在使用过程中，我们还需要依据实际情况适时了解并把握设备故障处理的方法，提高维护设备的本领。
6. 注意安全防护电动隔膜泵是一种操作简便、快捷、适用范围广泛的流体传输设备，但在使用过程中，我们需要时刻注意安全防护措施。
在操作时需借助安全工具或依据作业规程使用安全器材，并严格遵守操作规范，确保人身安全。
7. 常规维护作为一种常用的流体传输设备，电动隔膜泵需要定期进行常规维护。
在使用过程中，我们需要注意清洗泵壳、密封装置、阀体、阀门以及管道等部件，并定期检查隔膜损坏和材质疲乏的问题，适时进行更换。
隔膜泵安装操作规程(3篇)
第1篇一、概述隔膜泵是一种广泛应用于化工、食品、环保、制药等行业的泵类设备，其主要特点是结构简单、密封性能好、无泄漏、自吸能力强。
为确保隔膜泵的正常运行和使用寿命，以下为隔膜泵的安装操作规程。
二、安装前的准备工作1. 确认隔膜泵的型号、规格、性能参数是否符合要求。
2. 准备安装工具，如扳手、螺丝刀、水平仪、线坠等。
3. 确认安装现场环境，确保现场无杂物、无障碍物，符合安装要求。
4. 检查泵体及管道是否完好，无损坏、裂纹等现象。
三、安装步骤1. 将隔膜泵放置在水平地面上，确保泵体平稳。
2. 根据泵体进出口方向，连接相应的管道，确保管道连接牢固。
3. 检查泵体进出口管道的连接处，确保密封良好。
4. 将泵体安装到支架上，确保泵体与支架垂直，并调整水平。
5. 检查泵体与支架的连接处，确保连接牢固。
6. 连接电源线，确保电源线连接正确，并检查电源线绝缘性能。
7. 启动泵体，检查泵体运行是否正常，如有异常，立即停机检查。
四、注意事项1. 安装过程中，严禁用力敲击泵体，以免损坏。
2. 连接管道时，注意管道方向，确保泵体进出口方向正确。
3. 确保泵体与支架连接牢固，防止运行过程中发生位移。
4. 连接电源线时，注意电源线绝缘性能，防止触电事故。
5. 启动泵体前，确保泵体内无杂物，以免损坏泵体。
6. 定期检查泵体及管道，发现异常情况及时处理。
五、总结隔膜泵的安装操作规程是确保泵体正常运行和使用寿命的关键。
在安装过程中，严格按照操作规程进行，确保安装质量，为泵体的正常运行提供保障。
第2篇一、概述隔膜泵是一种广泛应用于化工、食品、环保、医药等行业的流体输送设备，具有结构简单、耐腐蚀、密封性能好等特点。
为确保隔膜泵安全、稳定、高效地运行，以下为隔膜泵的安装操作规程。
二、安装前的准备1. 检查设备：在安装前，仔细检查隔膜泵及附属设备的完整性，确保无损坏、变形、裂纹等现象。
2. 确认安装位置：根据设计要求，确定隔膜泵的安装位置，确保其满足工艺流程及操作需求。
电动隔膜泵工作原理、运行维护（合集五篇）
电动隔膜泵工作原理、运行维护（合集五篇）第一篇：电动隔膜泵工作原理、运行维护电动隔膜泵工作原理、运行维护外啮合双电动隔膜泵的结构。
DBY电动隔膜泵一对相互啮合的齿轮和泵缸把吸入腔和排出腔隔开。
齿轮转动时，吸入腔侧轮齿相互脱开处的齿间容积逐渐增大，压力降低，液体在压差作用下进入齿间。
随着齿轮的转动，一个个齿间的液体被带至排出腔。
这时排出腔侧轮齿啮合处的齿间容积逐渐缩小，而将液体排出。
电动隔膜泵适用于输送不含固体颗粒、无腐蚀性、粘度范围较大的润滑性液体。
泵的流量可至300米3/时，压力可达3×107帕。
它通常用作液压泵和输送各类油品。
电动隔膜泵结构简单紧凑,制造容易,维护方便,QBY气动隔膜泵工作原理和局限性，有自吸能力，但流量、压力脉动较大且噪声大。
电动隔膜泵必须配带安全阀，以防止由于某种原因如排出管堵塞使泵的出口压力超过容许值而损坏泵或原动机（一）、工作原理：齿轮泵是容积泵的一种Hwmlp0，由两个齿轮、泵体与前后盖组成两个封闭空间，当齿轮转动时,婚庆租车要注意这几点因素，齿轮脱开侧的空间的体积从小变大，形成真空，将液体吸入，齿轮啮合侧的空间的体积从大变小,电动隔膜泵工作原理、运行维护，而将液体挤入管路中去。
吸入腔与排出腔是靠两个齿轮的啮合线来隔开的。
齿轮泵的排出口的压力完全取决于泵出处阻力的大小。
（二）、运行维护1、起动：（1）启动前检查全部管路法兰，接头的密封性。
（2）盘动联轴器，无摩擦及碰撞声音。
（3）首次启动应向泵内注入输送液体。
（4）启动前应全开吸入和排出管路中的阀门，严禁闭阀启动。
（5）验证电机转动方向后，启动电机。
2、停车：（1）关闭电动机。
（2）关闭泵的进、出口阀门。
第二篇：运行维护相关网络运行维护管理工作制度网络的运行维护管理是网络管理的一项经常性的工作，网络的运行维护管理包括通信维护管理（交换机、路由器、光纤、双绞线），应用维护管理（服务器、网络安全设施，操作系统及应用系统）及用户维护管理（用户的权限，用户的咨询及用户的培训）等部份，为了做好网络运行维护管理工作，特制定本制度。
电动隔膜泵不吸水原因是什么?
优秀水泵制造商-上海沈泉泵阀制造有限公司是一家专业生产，销售管道泵，隔膜泵，磁力泵，自吸泵，螺杆泵，排污泵，消防泵，化工泵等给排水设备的厂家，产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。
电动隔膜泵是一种新型的泵类，由于在隔膜材质上取得了突破性的进展，来应用于石化、陶瓷、冶金等行业，特点是不需灌引水，自吸能力强。
直接将被输送介质和传动机械件分开，所以介质JD不会向外泄漏。
且泵本身无轴液封，使用寿命大大延长。
应用领域：喷漆、陶瓷业中隔膜泵已占有JD的主导地位;环保、废水处理、建筑、排污、精细化工中正在扩大它的市场份额，并具有其他泵不可替代的地位。
电动隔膜泵经过长时间的使用，会出现各种各样的故障现象，其中就有不吸水这样的故障现象，为此上海沈泉隔膜泵厂家就来为大家简单的讲解下。
电动隔膜泵不吸水原因：1、检查DBY电动隔膜泵泵体内以及进水管有没有存在空气，可以转动泵轴来排出多余的空气，在开机前先要灌引水。
如果依然有问题存在，进一步检查隔膜泵的安装高度，保证电动隔膜泵进水的一端保持在高位上，对电动隔膜泵的填料进行检查，查看有没有严重的磨损和填料过松的现象，再检查电动隔膜泵进水管道与隔膜泵连接处是否有破损和间隙。
2、如果等到隔膜泵本身没有吸力，可以检查不锈钢电动隔膜泵的球阀和球座之间的密合度。
3、电动隔膜泵不吸水是因为隔膜泵出现了堵塞，电机损坏，电动不锈钢隔膜泵坏了，电机没有完全接上。
自己又不会检修，那么就只能联系厂家进行帮助处理。
4、电动不锈钢隔膜泵的密封垫由于长期使用磨损，导致大量的水从密封垫和电动隔膜泵在轴套间喷出。
外部空气从这些间隙进入电动泵内部。
进而影响抽水。
好了，以上内容由上海沈泉泵阀制造有限公司为大家提供，希望能够帮助到大家。
电动隔膜水泵工作原理
电动隔膜水泵工作原理
电动隔膜泵，采用摆线钱轮减速机传动，通过曲轴滑块机构带动双隔膜作往复运动，使工作腔容积发生交替变化从而达到将液体不断地吸入和排出。
同时，由于隔膜材质取得了突破性的进展，大大地延长隔膜的使用寿命，因此被越来越广泛地替代部分离心泵、螺杆泵来应用于石化、陶瓷、冶金等行业。
电动隔膜泵工作原理：
电机通过减速箱带动左右两端柱塞上面的隔膜一前一后往复运动。
在左右两个泵腔内，装有上下四个单向球阀，隔膜的运动，造成工程腔内的容积的改变，迫使四个单向球阀交替地开启和关闭，从而将液体不断地吸入和排出。
电动隔膜泵拆装实训报告
一、实训目的本次实训旨在让学生了解电动隔膜泵的结构和工作原理，掌握电动隔膜泵的拆装方法，提高学生对泵类设备的操作技能和维修能力。
二、实训时间2023年X月X日三、实训地点XXX实训室四、实训设备1. 电动隔膜泵1台2. 扳手、螺丝刀、钳子等工具3. 水源、水箱等辅助设备五、实训内容1. 电动隔膜泵的结构和工作原理（1）结构：电动隔膜泵主要由电机、减速箱、柱塞、隔膜、阀球、阀座、进出口管等组成。
（2）工作原理：电机通过减速箱带动左右两端柱塞上的隔膜来回往复运动，在泵腔中产生吸入和排出的动作，从而实现液体的输送。
2. 电动隔膜泵的拆装步骤（1）拆装前的准备工作1）关闭水源，确保泵内无液体；2）断开电源，确保安全；3）准备好拆装所需的工具。
（2）拆装步骤1）拆卸进出口管：用扳手松开连接出口管与液室的小卡箍，拆除出口管，此时可看到阀球和阀座。
2）取出阀球和阀座：用钳子取出阀球和阀座，检查其磨损、腐蚀、裂痕等情况。
3）拆卸液室：用扳手松开液室与泵体的连接螺丝，拆卸液室。
4）拆卸柱塞：用扳手松开柱塞与泵体的连接螺丝，拆卸柱塞。
5）拆卸隔膜：用扳手松开隔膜与柱塞的连接螺丝，拆卸隔膜。
6）拆卸阀球和阀座：用钳子取出阀球和阀座，检查其磨损、腐蚀、裂痕等情况。
7）拆卸电机和减速箱：用扳手松开电机与减速箱的连接螺丝，拆卸电机和减速箱。
8）拆卸其他部件：根据实际情况拆卸其他部件，如泵体、进出口管等。
（3）拆装后的检查与组装1）检查各部件的磨损、腐蚀、裂痕等情况，如有损坏，及时更换；2）检查隔膜、阀球、阀座等部件的密封性，确保无泄漏；3）组装各部件，按照拆卸的相反顺序进行。
六、实训结果通过本次实训，学生掌握了电动隔膜泵的拆装方法，了解了泵的结构和工作原理，提高了对泵类设备的操作技能和维修能力。
七、实训总结1. 电动隔膜泵的拆装过程中，要注意安全，确保电源已断开，防止触电事故；2. 拆卸过程中，要轻拿轻放，避免损坏部件；3. 拆卸后的检查和组装过程中，要确保各部件的密封性，避免泄漏；4. 电动隔膜泵的拆装实训，有助于提高学生的实际操作能力和维修技能，为今后从事泵类设备的维修工作打下基础。
2023年-2024年关于隔膜泵操作规程
隔膜泵操作规程目录隔膜泵操作规程 (1)引言 (2)简介隔膜泵的定义和作用 (2)隔膜泵在工业领域的应用 (3)隔膜泵的结构和工作原理 (3)隔膜泵的主要组成部分 (3)隔膜泵的工作原理 (4)隔膜泵的操作前准备 (5)检查隔膜泵的外观和密封性能 (5)检查隔膜泵的电源和电气设备 (6)检查隔膜泵的液体供给和排放系统 (7)隔膜泵的操作步骤 (8)打开隔膜泵的电源 (8)调整隔膜泵的工作参数 (9)启动隔膜泵并观察运行情况 (9)监测隔膜泵的液位和压力 (10)停止隔膜泵的运行 (12)隔膜泵的维护和保养 (12)定期清洁隔膜泵的内部和外部 (12)检查隔膜泵的密封件和连接部件 (13)更换隔膜泵的磨损部件 (14)定期检查隔膜泵的液体供给和排放系统 (15)隔膜泵的安全注意事项 (16)遵守隔膜泵的操作规程和安全操作指南 (16)注意隔膜泵的电气安全 (17)防止隔膜泵的泄漏和溢出 (18)总结 (19)隔膜泵操作规程的重要性 (19)隔膜泵操作规程的实际应用 (20)对隔膜泵操作规程的改进建议 (20)引言简介隔膜泵的定义和作用隔膜泵操作规程一、简介隔膜泵的定义和作用隔膜泵是一种利用隔膜作为工作部件的泵类设备，其主要作用是将液体从一个地方输送到另一个地方。
隔膜泵的特点是结构简单、操作方便、维护容易，并且能够输送各种不同性质的液体，包括腐蚀性液体、高粘度液体以及含有固体颗粒的液体等。
隔膜泵的工作原理是通过隔膜的上下往复运动来实现液体的吸入和排出。
隔膜泵通常由两个隔膜组成，液体通过吸入阀进入泵腔，然后通过压缩隔膜的运动被排出。
隔膜泵的运行过程中，泵腔内的液体不会与外界接触，因此可以避免泄漏和污染的问题。
隔膜泵的应用范围非常广泛。
在化工、石油、制药、食品、电力等行业中，隔膜泵被广泛应用于液体输送、泵送、加压和排放等工艺过程中。
隔膜泵可以输送各种不同性质的液体，包括酸、碱、溶剂、油类、腐蚀性液体、高温液体等。
电动隔膜泵拆装实习报告
一、实习目的通过本次电动隔膜泵的拆装实习，使学生了解电动隔膜泵的结构、工作原理和性能，掌握电动隔膜泵的拆装方法及注意事项，培养学生动手能力和团队协作精神，提高学生对泵类设备的维护和维修技能。
二、实习内容1. 电动隔膜泵的结构和工作原理电动隔膜泵是一种容积式泵，其工作原理是利用电动机驱动隔膜往复运动，实现泵腔内介质的吸入和排出。
其主要组成部分包括电动机、减速箱、隔膜、泵腔、进出口阀等。
2. 电动隔膜泵的拆装方法（1）拆卸电动隔膜泵：关闭泵的进出口阀门，切断电源，拆卸连接管道，取下泵。
（2）拆卸隔膜：松开隔膜紧固螺栓，取下隔膜。
（3）拆卸进出口阀：松开进出口阀紧固螺栓，取下进出口阀。
（4）拆卸电动机：松开电动机固定螺栓，取下电动机。
（5）拆卸减速箱：松开减速箱固定螺栓，取下减速箱。
3. 电动隔膜泵的组装方法（1）组装减速箱：将减速箱安装到泵体上，紧固螺栓。
（2）组装电动机：将电动机安装到减速箱上，紧固螺栓。
（3）组装进出口阀：将进出口阀安装到泵体上，紧固螺栓。
（4）组装隔膜：将隔膜安装到泵腔内，紧固隔膜紧固螺栓。
（5）组装泵：将泵连接到管道上，打开进出口阀门，接通电源。
三、实习注意事项1. 在拆装过程中，要注意安全，防止人身伤害和设备损坏。
2. 拆装时要轻柔，避免对设备造成不必要的损伤。
3. 拆装过程中，要严格按照拆装顺序进行，确保设备能够顺利组装。
4. 组装完成后，要进行试运行，检查设备运行是否正常。
四、实习总结通过本次电动隔膜泵的拆装实习，我对电动隔膜泵的结构、工作原理和性能有了更深入的了解，掌握了电动隔膜泵的拆装方法及注意事项。
在实习过程中，我学会了如何协作、沟通，提高了自己的动手能力和解决问题的能力。
同时，我也认识到了自己在理论知识和实际操作方面的不足，需要在今后的学习和工作中不断努力，提高自己的综合素质。
总之，本次实习使我受益匪浅，不仅提高了我的专业技能，也培养了我的团队协作精神。
我相信这次实习经历将对我未来的学习和工作产生积极的影响。
关于隔膜真空泵的安装
关于隔膜真空泵的安装一、隔膜真空泵概述隔膜真空泵是一种常用的真空提取装置，它通过压缩气体并将气体排出，从而产生真空。
相比于其他真空泵，隔膜真空泵有很多优点，例如噪音较小、易维护、使用寿命长等。
二、隔膜真空泵的安装1. 安装场所选择隔膜真空泵应该在干燥、通风良好、无明火源、温度适宜的地方安装，以保证其正常工作。
此外，为了方便使用和维护，还应该预留足够的安装和维护空间。
2. 安装方法2.1 安装底座隔膜真空泵的底座应该选择平整、稳固的地方安装，使用膨胀螺栓固定。
在固定的过程中，需要注意底座与地面之间的垫片，以减少震动和噪音的产生。
2.2 安装隔膜泵头将隔膜泵头与底座上方的法兰连接，需要注意的是，在连接过程中，需要使用O型密封圈，以保证气密性。
2.3 安装二次隔膜将二次隔膜与泵头上的法兰连接，同样需要使用O型密封圈，以保证气密性。
2.4 安装冷凝器若要提取比较湿润的气体，需要在二次隔膜出口处安装冷凝器，以免影响真空泵的工作效率。
冷凝器的连接也需要使用O型密封圈。
2.5 连接管道连接隔膜真空泵与被抽气体系的管道需要使用软管或者金属软管，需要保证管道的气密性。
连接过程中，需要注意管道直径的选择和固定。
2.6 连接电气线路隔膜真空泵需要连接电源线路，需要根据实际要求进行电气线路的连接，启动完毕后需要进行电气检查。
三、安装后的检验和调试安装完毕后，需要进行检验和调试，以保证隔膜真空泵的正常工作。
1. 检验通过对管道连接、电气连接、安装地面等进行检验，以确保隔膜真空泵运作过程中的安全性和可靠性。
2. 调试对隔膜真空泵进行空载运行，检查其运转是否平稳。
在运行过程中，还需要链接被抽气体系，检查其抽取性能和颤动情况等，对隔膜泵的性能和稳定性进行评估。
四、总结隔膜真空泵的安装需要注意许多细节，合理的安装方法和维护将会大大延长隔膜真空泵的使用寿命并提高其工作效率。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
DBY型电动隔膜泵安装及操作
一、DBY型电动隔膜泵概述：
DBY型电动隔膜泵是一种新型的泵类，近年来，在隔膜材质上取得了突破性的进展。
本泵应用于石化、陶瓷、冶金等行业，这种泵的主要特点是不需灌引水。
直径在10毫米以下的颗粒、泥浆等均可以毫不费力地通过。
由于隔膜将被输送介质和传动机械件分开，所以介质绝对不会向外泄漏，且泵本身无轴封，使用寿命大大延长。
根据不同介质，隔膜分为氯醇橡胶、氟橡胶、丁晴橡胶等。
二、DBY型电动隔膜泵特点：
1、不需灌引水。
2、通过性能好，直径在10毫米以下的颗粒、泥浆等均可以毫不费力地通过。
3、由于隔膜将被输送介质和传动机械件分开，所以介质绝对不会向外泄漏；且泵本身无轴封，使用寿命大大延长；根据不同介质，隔膜可分为氯丁橡胶、氟橡胶、丁晴橡胶、聚四氟已烯、特氟龙(F46)等。
4、泵体介质过流部分，可根据用户要求不同，分为铸铁、不锈钢、衬胶、铝合金，电机可分普通电机、防爆电机、减速电机和电磁调速电机。
三、DBY型电动隔膜泵型号意义：
例如：DBY–40
DBY-电动隔膜泵
40-进出口直径（mm）
四、DBY型电动隔膜泵注意事项：
1、正确选用隔膜
DBY型电动隔膜泵的主要部件是隔膜正确选用隔膜可以达到事半功倍的目的，用户订货时须注明输送介质的性质，以便出厂时配备不同隔膜，一般隔膜有下列几种：
1.丁晴隔膜；主要用于耐油场合。
2.氯丁橡胶5031主要用于耐丙酮及各种酸类、碱类。
3.氟橡胶6021主要用于高温150℃，耐甲笨耐腐蚀。
但价格比其它隔膜高。
4.食品橡胶，专用于食品饮料的输送。
2、注意事项
1.DBY型电动隔膜泵出口严禁安装阀门，如必需装阀门；要在出口安装安全阀门，工作压力不得超过4公斤，以免造成损失。
2.应及时加油，保持润滑系统正常运转。
3.电动隔膜泵在使用中环境温度应小于40℃、电机温度不得超过75℃。
4.被输送的介质及其温度应在泵材允许范围内。
5.对于输送液体为易沉淀结晶的介质时，使用后应及时清洗排净电动隔膜泵内积物，以免再开时损坏。
