C匝道设计说明

合集下载

C匝道栈桥计算

C匝道栈桥计算

剪刀撑采用[16,且交叉点采用焊接连接。 剪刀撑受力计算简图如下:
剪刀撑所受压力N σ。 稳定性验算: 剪刀撑交叉点焊接后,视为两端固结; 则自由长度 L0= L×0.5。 长细比λ<[λ ]=150 满足要求(查《路桥施工计算表3-26(789~790页), 内插法得φ=0.884; 则σ 满足要求。
3、贝雷梁检算 (1)静荷载 恒载计算:贝雷片每个自重270KG,栈桥按 每跨18m计算,桥面钢板、横梁自重,简化为均布 荷载。
考虑到螺栓和桁架销,取q=11.2KN/m 跨中恒载弯矩
梁端恒载剪力
(2)活荷载: 计算跨径为18m,桥面净宽6m,本设计采 用600KN集中荷载进行验算,如图:
活载弯矩跨中受力最大,故活载弯矩 ; 梁端剪力; 最大弯矩; 梁端最大剪力; 3.2贝雷梁结构验算: 查贝雷手册可得: 桁架六排单层允许弯矩,满足强度要求 桁架六排单层允许剪力,满足强度要求
桥面系:贝雷梁上横铺I25a工字钢、间距为 400mm作为顶横梁,顶横梁上满铺厚度为10mm 的钢板做为栈桥的桥面。最后安装栏杆、照明等 附属结构。
5、栈桥计算参数 (1)单片贝雷桁架:每片贝雷桁架重270kg (含支撑架、销子等),I=250497.2cm4, E=2×105Mpa,W=3578.5cm3,[M]=788.2 kN· [Q]=245.2 kN。 m, (2) I25a:截面积48.5cm2,每米重量38.1kg ,Ix=5020cm4,E=2×105Mpa ,Wx=402 cm3 , Sx=232.4cm3,腹板厚8mm。
综合以上检算:该栈桥设计安全, 能够满足施工需要。
2、荷载形式 (1)60t水泥运输车 通过栈桥车辆荷载按60t水泥运输车考虑,运 输车重轴(后轴)单侧为4轮,单轮宽30cm,双 轮横向净距10cm,单个车轮着地面积=0.2*0.3 m2。两后轴间距135cm,左侧后双轮与右侧后双 轮距190cm。车总宽为250cm。 运输车前轴重P1=120kN,后轴重P2=480kN。 设计通车能力:车辆限重60t,限速5km/h, 按通过栈桥车辆为60t水泥运输车满载时考虑, 后轴按480kN计算。不考虑船只和排筏的撞击力, 施工及使用时做好安全防护措施。

骑岸互通C匝道桥现浇施工方案TZ2标

骑岸互通C匝道桥现浇施工方案TZ2标

通洋高速公路项目一期工程TY-TZ2标段骑岸互通C匝道桥上部结构施工技术方案中交二公局第一工程有限公司通洋高速公路TY-TZ2标项目经理部2012年10月目录1.编制依据 (3)2.工程概述 (3)3.施工组织和主要方法总说明 (4)3.1施工组织管理机构 (4)3.2总体施工安排 (4)3.3材料、设备及人员进场计划 (4)3.4施工进度计划 (5)3.5施工方法总说明 (6)4.施工方法 (6)4.1 施工工艺流程 (6)4.2 地基处理 (6)4.3 材料验收 (7)4.4 支架施工 (7)4.4.1支架搭设 (7)4.4.2支架验收 (8)4.4.3支架预压 (8)4.4.3.1压载布置 (9)4.5支座安装 (10)4.5.1支座的采购 (10)4.5.2支座安装 (10)4.6模板工程 (11)4.6.1箱梁底模 (11)4.6.2箱梁侧模 (11)4.6.4模板立设顺序 (11)4.7钢筋施工 (12)4.7.1钢筋制作 (12)4.7.2钢筋安装 (12)4.8砼工程 (13)4.8.1砼配合比设计 (13)4.8.2砼施工 (13)4.8.3砼抗裂措施 (14)4.8.4箱梁砼浇筑注意事项 (15)4.8.5砼冬季施工措施 (15)4.9预应力施工 (17)4.9.1预应力施工工艺流程 (17)4.9.2张拉机具 (17)4.9.3锚具、垫板和联接器 (17)4.9.4预应力管道 (18)4.9.5预应力钢绞线 (18)4.9.6预应力操作及质量控制 (18)4.9.7预应力钢绞线束张拉 (19)4.9.8孔道压浆 (19)4.9.9封锚 (22)4. 10支架拆除 (22)5、质量保证措施 (23)6、安全生产、文明施工及环境保护 (23)附件1:项目部组织机构管理网络图附件2:质量保证体系框图附件3:现浇箱梁支架设计计算书附件4:施工进度计划表通洋高速TZ2标骑岸互通C匝道桥现浇箱梁工程施工技术方案1.编制依据1)《通州至洋口港高速公路一期工程TY-TZ-2施工标段施工图设计》及招标文件;2)《公路桥涵施工技术规范》(JTG/T F50-2011)3)《公路工程质量评定标准》(JTGF80/1-2004);4)《桥涵》(上、下册)(公路施工手册);5)交通部颁《公路工程施工安全技术规程》(JTJ076-95)6)《工程建设标准强制性条文》(公路工程部分)7)国家、行业及地方颁布的现行有关法律、法规、标准、规范等。

C线桥桩基施工组织设计

C线桥桩基施工组织设计

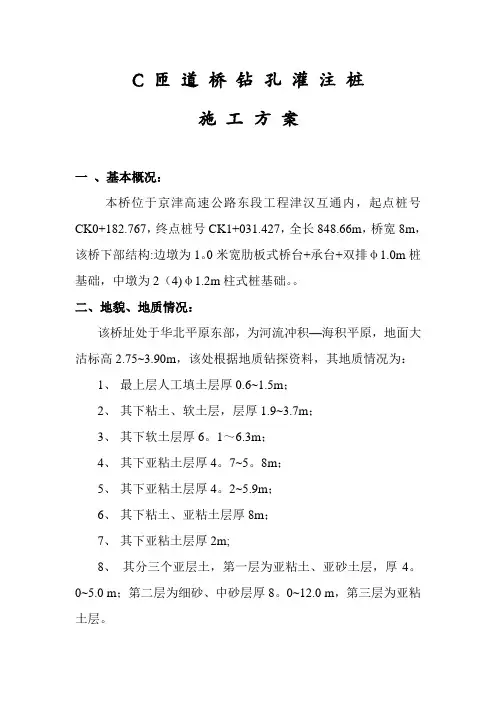

C 匝道桥钻孔灌注桩施工方案一、基本概况:本桥位于京津高速公路东段工程津汉互通内,起点桩号CK0+182.767,终点桩号CK1+031.427,全长848.66m,桥宽8m,该桥下部结构:边墩为1。

0米宽肋板式桥台+承台+双排φ1.0m桩基础,中墩为2(4)φ1.2m柱式桩基础。

二、地貌、地质情况:该桥址处于华北平原东部,为河流冲积—海积平原,地面大沽标高2.75~3.90m,该处根据地质钻探资料,其地质情况为:1、最上层人工填土层厚0.6~1.5m;2、其下粘土、软土层,层厚1.9~3.7m;3、其下软土层厚6。

1~6.3m;4、其下亚粘土层厚4。

7~5。

8m;5、其下亚粘土层厚4。

2~5.9m;6、其下粘土、亚粘土层厚8m;7、其下亚粘土层厚2m;8、其分三个亚层土,第一层为亚粘土、亚砂土层,厚4。

0~5.0 m;第二层为细砂、中砂层厚8。

0~12.0 m,第三层为亚粘土层。

经地质水文分析,该地区地下水对钢筋混凝土结构具有强腐蚀性,防水等级为3级。

三、人员安排:见人员安排表(已进场)。

四、机械设备、测量及试验仪器安排:见机械设备进场表,测量及试验仪器进场表(已进场)。

五、施工进度计划:为了高速高效的完成C匝道桥钻孔灌注桩的施工,我们计划在2003年4月18日开始钻孔工作,至6月10日钻孔灌注完毕。

计C25水下混凝土4248.3立方米,I级钢筋34.14吨,II级164。

5吨。

具体的施工计划详见如下施工进度横度图:六、施工组织:(一)、概述:本桥桩基采用钻机成孔,灌注水下混凝土成桩,混凝土由搅拌站统一生产,混凝土输送车运输;钢筋在工场统一制作。

(二)、钻孔灌注桩施工方案1、基本情况该桥桩基由8根Φ100cm、86根φ120cm钻孔灌注桩组成,均为摩擦桩,桩长40米为46根,桩长42米为48根,共计桩长3856米.2、施工方案根据设计要求和水文地质情况,采用QZ200泵吸式反循环钻机成孔、泥浆护壁施工方案.2-1、钻孔前的准备工作a、施工平台本桥桩基大部分处于陆上,对于陆上桩先采用推土机进行场地平整,压路机压实即可。

匝道说明书(C2)

匝道说明书(C2)

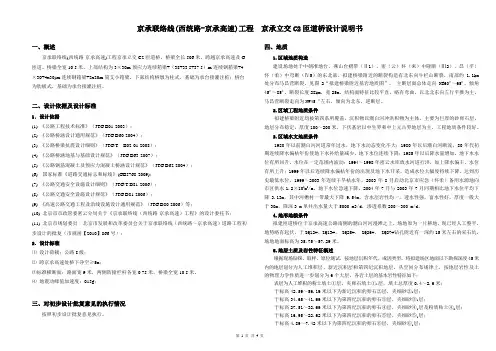

京承联络线(西统路-京承高速)工程京承立交C2匝道桥设计说明书一、概述京承联络线(西统路-京承高速)工程京承立交C2匝道桥,桥梁全长506米,跨越京承高速及G 匝道。

桥梁全宽10.5米。

上部结构为3×30m预应力连续箱梁+(38+33.5+37.5)m连续钢箱梁+4×30+4x30)m连续钢箱梁+2x20m简支小箱梁,下部结构桥墩为柱式,基础为承台接灌注桩;桥台为肋板式,基础为承台接灌注桩。

二、设计依据及设计标准1.设计依据(1) 《公路工程技术标准》(JTG B01-2003);(2) 《公路桥涵设计通用规范》(JTG D60-2004);(3) 《公路桥梁抗震设计细则》(JTG/T B02-01-2008);(4) 《公路桥涵地基与基础设计规范》(JTG D63-2007);(5) 《公路钢筋混凝土及预应力混凝土桥涵设计规范》(JTG D62-2004);(6) 国家标准《道路交通标志和标线》(GB5768-2009);(7) 《公路交通安全设施设计细则》(JTG/T D81-2006);(8) 《公路交通安全设施设计规范》(JTG D81-2006);(9) 《高速公路交通工程及沿线设施设计通用规范》(JTG D80-2006)等;(10) 北京市市政管委密云分局关于《京承联络线(西统路-京承高速)工程》的设计委托书;(11) 北京市规划委员北京市发展和改革委员会关于京承联络线(西统路~京承高速)道路工程初步设计的批复(市规函【2010】866号);2.设计标准⑴设计荷载:公路-I级;⑵跨京承高速处桥下净空≥5m;⑶标准横断面:路面宽9米,两侧防撞栏杆各宽0.75米,桥梁全宽10.5米。

⑷地震动峰值加速度:015g;三、对初步设计批复意见的执行情况按照初步设计批复意见执行。

四、地质1.区域地质构造建设场地处于中朝准地台、燕山台褶带(Ⅱ1)、密(云)怀(来)中隆断(Ⅲ2)、昌(平)怀(柔)中穹断(Ⅳ5)的东北部。

杨集互通C匝道桥现浇箱梁首件施工组织设计

杨集互通C匝道桥现浇箱梁首件施工组织设计

杨集互通C匝道桥现浇箱梁首件施工组织设计一、工程概况连盐高速公路LY-GY4-2合同杨集互通C匝道桥平面位于R=240m的右偏圆曲线、A=100m的缓和曲线及R=90m的右偏圆曲线内,超高4%~7%,桥面净宽(0.5+净-6.75)+2*0.5+(净-6.75+0.5)m,全宽15.5m。

与主线交角为89.81°,采用4*28m预应力混凝土连续箱梁跨越主线,桥下净高为5.0m;起终点引桥均采用4*20m钢筋混凝土连续箱梁,桥孔布臵为:4*20+4*28+4*20,桥梁全长279.08m。

4*28m预应力混凝土连续箱梁采用单箱三室斜腹板截面形式,箱梁底宽10.5m,梁高1.5m,悬臂长度2.25m,悬臂板端部厚0.16m,根部厚0.45m,顶板厚0.25~0.45m,底板厚0.22~0.6m,腹板厚0.4~0.8m。

在端支点和中支点处设臵横隔板,厚度分别为1.5m和2.0m。

采用支架法现浇施工,待梁体混凝土强度达到设计强度的90%后,方可张拉预应力钢束。

4*20m钢筋混凝土连续箱梁采用单箱三室斜腹板截面形式,箱梁底宽10.5m,梁高1.5m,悬臂长度2.25m,悬臂板端部厚0.16m,根部厚0.45m,顶板厚0.25m~0.45m,底板厚0.22~0.6m,腹板厚0.4~0.8m。

在端支点和中支点处设臵横隔板,厚度分别为1.5m和2.0m。

采用支架法现浇施工。

我部将第二联现浇箱梁作为首件工程。

本桥现浇箱梁混凝土共计2803.2m3,钢绞线共计40665.6Kg,钢筋共计717685.9Kg。

首件工程第二联混凝土共计1129m3,钢绞线40665.6Kg,钢筋169766.5Kg。

预应力钢绞线采用符合ASTM A416-97a标准的270级钢绞线,标准强度R y b=1860Mpa,弹性模量E y=1.95*105 Mpa,松弛率为3.5%,钢绞线规格为Φj15.24。

公称面积140mm2。

改后C匝道中桥施工组织设计2323

改后C匝道中桥施工组织设计2323

CK0+751C匝道中桥施工组织设计(阶段性调整)一、编制依据1.1宜州至河池高速公路土建工程合同文件(№1合同段)1.2中交第一公路勘察设计研究院有限公司有关设计图和资料;1.3现行《公路桥涵施工技术规范》(JTJ041-2000)及《公路工程质量验收评定标准》(JTG F80/1-2004)等;1.4施工现场的工程地质、水文地质、当地资源、交通状况及施工环境等调查资料。

1.5项目部拟投入本项目的设备及人员。

二、工程概况2.1概述2.1.1工程名称:西部开发省际公路通道阿荣旗至北海公路宜州至河池段第一合同段CK0+751C匝道中桥。

2.1.2工程地点:宜州至河池段第一合同段K1+100 。

2.1.3工程类别、标准、规模:汽车荷载:公路-Ⅰ级,设计行车速度为100公里/小时。

CK0+751C 匝道中桥位于主线K1+100处,为上跨主线而设,该桥上部采用20+2×22+20m预应力混凝土现浇连续箱梁,下部采用柱式墩,柱式台,钻孔灌注桩基础。

由于该桥技术比较复杂,采用的钻孔桩地下溶洞多,有不可预见因素,可能成为制约本标段按期完工的工程,为此,该桥梁作为本项目的重点控制工程。

2.2施工场地布置及临时工程规划在K1+200处的红线范围内,设一块面积为500平米的场地作为存料场及作业队驻地,紧靠料场往大里程方向在既有通道边设一个搅拌站。

由既有通道往桥梁方向的红线范围内设一条施工通道,长约120米,宽为3.5米,通道在开挖后在上面铺一层碎石。

在作业队驻地处设一储水量为30立方米的水室,通过抽取河水到水室储水作为施工用水和生活用水。

因本标所处区,移动通讯信号已能全部覆盖。

能满足施工指挥及对外联系的的需要。

三、主要工程数量桥涵工程主要工程数量表四、施工总体部署4.1施工组织机构及职责4.1.1组织机构框图为确保优质、高效完成该工程的施工任务,我公司将实行项目法施工,组建项目经理部,实行项目经理负责制,项目经理在现场全权代表公司行使管理职能,并与项目副经理、总工程师等组成项目部领导班子,其下职能部门设四部一室,项目经理部下辖作业层设3个专业工程队。

港东路立交C、D匝道上部工程施组

港东路立交C、D匝道上部工程施组

空港东路互通立交C、D匝道桥上部结构专项施工方案第一章工程概述1.1、编制依据一、绕城高速空港东路施工互通立交招标文件及中标合同文件二、绕城高速空港东路互通立交《两阶段施工图设计文件》(第三册共六册)三、《公路桥涵施工技术规范》(JTJ041-2000)四、《公路工程质量检验评定标准》(JTG F80/1-2004)五、《公路工程施工安全技术规程》(JTJ076-95)六、国家其他有关技术规范、技术文件和要求。

1.2、工程概况C匝道桥1-8#墩下部结构采用柱式墩,基础为挖孔灌注桩基础。

0#桥台为重力式U型桥台,基础采用明挖扩大基础,9#桥台为肋板式桥台,基础采用桩基承台基础。

匝道桥上部结构全部采用现浇C50箱梁,0-9#跨度分别为: 35+28+30、28+32+30、3³30共9跨3联跨,箱梁混凝土设计方量分别为745.7+734.3+724.8=2204.8m3。

D匝道桥1-8#墩下部结构采用柱式墩,基础为挖孔灌注桩基础,0#、9#桥台为重力式U型桥台,基础采用明挖扩大基础。

D匝道桥0-9#桥跨度分别为:2³30+33、3³30、3³30共9跨3联跨,箱梁混凝土设计方量分别为749.2+727+724.9=2201.1m3。

C、D匝道桥分别位于R=100米的圆曲线和缓和曲线上,平曲线通过连续箱梁调整形成。

箱梁采用等高截面,为单箱双室形式。

桥面宽度均为11米。

箱梁高度1.8m,顶板厚度25cm,底板厚度22cm。

腹板厚度50cm。

预应力箱梁采用C50混凝土,桥面铺装采用防水层和10cm厚度的沥青混凝土。

1.3、现浇混凝土箱梁总体施工方案箱梁施工是C、D匝道桥施工的重点,采用搭设碗扣支架现浇,先浇注底板和腹板混凝土,后浇注顶板混凝土。

第二章连续箱梁施工方案与方法2.1、连续箱梁的分段C、D匝道桥共分6联,两个桥都位于曲线上。

绕城高速空港东路互通立交《两阶段施工图设计文件》、《公路桥涵施工技术规范》(JTJ041-2000),结合两个大桥实际地形情况综合分析确定,将桥梁上部结构一联一次施工。

互通C匝道施工方案

互通C匝道施工方案

互通C匝道施工方案第一章编制依据益马高速公路第一合同段施工设计图益马高速公路第一合同段地质基础资料《公路桥涵施工技术规范》(JTG/TF50-2011)4.《公路路基施工技术规范》(JTG/F10-2006)5.《湖南省益马高速公路施工监理实施方法》第二章工程概况第一节项目概括及地势地貌一、项目概括凤形山互通位于项目的起点,连接益阳至马迹塘高速公路和益阳绕城高速公路,为枢纽型互通式立体交叉。

凤形山互通注意工程数量(含益阳绕城高速公路):路基挖方56.4309万立方米,其中土方11.8889万立方米,石方44.5420万立方米;填方59.7041万立方米(包含25.9533万立方米从互通调至主线),其中专门填土2.1954万立方米,专门填碎石0.7756万立方米,一样填土9.4365万立方米;填石47.2966万立方米。

涵洞:盖板型通道8座,盖板涵1道,圆管涵9道。

二、地势地貌勘察区要紧为丘陵、剥蚀残丘和河流阶地地貌,山体走向北东10~1 5°,植被较发育,丘陵区地势起伏较大,地面高程一样40~100m,沟谷较发育。

三、设计标准本项目益阳至马迹塘高速公路为设计速度100km/h的四车道高速公路,路基宽26m;单向单车道路基宽8.5m;单向双车道匝道路基宽10.5 0m;所有匝道设计速度为60km/h。

第二节凤形山互通C匝道要紧工程数量要紧工程数量表第三章施工总体部署第一节人员、设备及机械安排一、项目部组织机构设置二、要紧治理人员配置建立以项目经理为首的项目工地治理层,明确责任制,做到有权有责。

路基1队项目部负责与政府职能部门、业主、监理工程师联系,同意政府、业主、监理工程师以及社会的监督;对内实行施工技术,工程质量、安全、生产治理的统一指挥。

为保证各项体系的贯彻与落实,本项目配备了技术力量较强、体会丰富的一批技术、治理人员,其要紧名单和分工如下表:三、测量、试验及质检设备配置表四、机械设备配置表我部为加快工程进度,保证工程质量,在匝道区安排2套路基填筑设备:要紧机械设备表五、材料试验预备各种材料及配合比均按技术规范要求做好各种试验,做好路基、涵洞以及防护工程所有有关试验工作,所有的试验资料报监理工程师认可。

匝道工程建设方案设计规范

匝道工程建设方案设计规范

匝道工程建设方案设计规范一、概述匝道工程是连接高速公路与城市道路、乡村公路的重要路段,其设计规范的合理性直接关系到交通安全和运行效率。

匝道工程建设方案设计规范的制定,旨在规范匝道工程设计,提高匝道工程建设的质量和效益,为公路交通设施建设提供技术支持。

二、匝道工程设计原则1、安全性原则匝道工程设计应保证车辆和行人的安全。

设计中应设置足够的标志和引导设施,提高驾驶员和行人对匝道的识别和安全意识。

2、通行效率原则匝道工程设计应考虑车辆的行驶速度和道路的通行效率,保证匝道工程的通行能力和运输效益。

3、环境保护原则匝道工程建设应尊重自然环境,减少对周围环境的影响,尽可能减少土地使用和资源浪费,保护生态环境。

三、匝道工程设计内容1、匝道的位置选择匝道应选在交通集散中心或者高速公路附近市区,便于车流通畅和市区内外的交通衔接。

2、匝道的布局设计匝道的布局应符合车辆的行驶特性和车流量的分布规律,匝道入口和出口的设置应尽量平滑,并避免出现急转弯或者坡度大的情况。

3、匝道的标志标线设计匝道应根据道路的等级、车辆的行驶速度和车流量的大小,设置合理的标志和标线,提高驾驶员对匝道的识别和安全意识。

4、匝道的照明设计匝道的照明应保证夜间行车的安全,同时照明设施的选用和设置应考虑节能和环保。

5、匝道的排水设计匝道的排水设计应考虑降雨和积水,采用合理的排水设施和措施,保证匝道的通行安全。

6、匝道的交通管理设施设计匝道应设置交通管理设施,如交通信号灯、隔离护栏等,提高匝道通行的安全性和通行效率。

7、匝道的绿化设计匝道的绿化设计应与周围环境相协调,美化周边环境,增加行车的舒适感。

四、匝道工程建设方案审批程序1、匝道工程建设方案设计应符合国家有关法律法规的规定,包括交通运输部颁发的有关匝道工程建设方案设计规范,同时应符合所在地的地方标准。

2、匝道工程建设方案设计的审批程序应符合国家有关规定,包括匝道工程设计方案的编制、审查、备案等流程。

B、C匝道桥现浇箱梁施工方案

B、C匝道桥现浇箱梁施工方案

B、C匝道桥现浇箱梁施工方案1工程概况周宁互通B、C匝道桥上部结构全部采用现浇箱梁,其中B匝道桥台桩基为①1.4m,B、C匝道桥桩基数量分别为10根、8根,B、C匝道桥墩柱直径1.4m;B匝道桥上部结构为两跨23m 预应力砼连续箱梁;C匝道桥上部结构为三跨预应力砼连续箱梁,箱梁长度分别为20m 23m 25n。

连续箱梁采用预应力混凝土单箱双室截面,单幅箱梁顶宽10.5m,箱梁底宽7.5m,两侧悬臂长度1.5m,箱梁梁高1.5m,悬臂板端部厚0.15m,根部厚0.45m。

箱梁根部底板厚0.47m,跨中底板厚0.45m,跨中腹板厚度0.45m,箱梁顶板厚度0.25m。

箱梁纵向采用群锚体系;为后张法预应力张拉,砼为C50,预应力钢绞线采用©j15.24-7, © j15.24-12, © j15.24-15三种,采用高强度低松弛钢绞线,公称直径15.24mm,标准强度Ryb=1860MPa钢绞线预应力管道采用预埋金属波纹管,锚具采用OVM锚固体系。

2施工技术方案施工流程2.1、地基处理B C匝道桥皆跨线路,且处于挖方地段,基础承载能力较好,各点承载较均匀,因策考虑采用满堂支架法施工,施工路基时预留80cm不施工到顶。

通道支架支墩处行车道两侧及进口侧设防撞挡墙。

防撞挡墙为C25砼,尺寸为高40cm宽35cm,长度为支架同长的条形挡墙。

2.2、支架设计支架采用WDJ碗口式,除跨施工便道因通车需要,支架搭设时需设置门洞外,其余部分支架搭设均采用满堂支架。

门洞设置时,按净宽 4.5 m净高4.5 m其下部采用WDJ碗口支架作为受力支撑杆件,上部设132a工字钢作为横梁,132a工字钢与碗扣支架间采用15X 15cm 方木,15 x 15cm方木直接置放于支架顶托上。

132a工字钢间距有两种,其中腹板处为50cm,底板处为100cm其上布置10cm X 10cm方木,两方木中心间距为20cm=2.2.1、满堂法搭设支架搭设前,先在处理好的地基上放出梁体中线及支架边线,便于支架搭设时根据设计的支架立杆间距放置底托;同时纵向放样三个里程点(梁体两端和中间各设置一个点),便于控制支架高度,调整顶托标高。

高速公路枢纽互通a,b,c,d,e,f,k匝道命名原则和要求-概述说明以及解释

高速公路枢纽互通a,b,c,d,e,f,k匝道命名原则和要求-概述说明以及解释

高速公路枢纽互通a,b,c,d,e,f,k匝道命名原则和要求-概述说明以及解释1.引言1.1 概述在编写关于高速公路枢纽互通a,b,c,d,e,f,k匝道命名原则和要求的长文时,本文的概述部分将提供一个简要的介绍。

概述将包括以下内容:高速公路枢纽互通是现代交通网络中不可或缺的重要部分,其设计和命名原则对于确保道路交通的流畅和安全至关重要。

本篇文章旨在研究和探讨高速公路枢纽互通各个匝道的命名原则和要求。

在文章的正文部分,将分别针对枢纽互通a,b,c,d,e,f,k的匝道进行详细的讨论。

每个匝道都有其独特的位置和功能,因此需要制定相应的命名原则和要求。

通过研究和分析现有的枢纽互通匝道命名实例和经验,探讨如何合理、准确地对枢纽互通匝道进行命名。

本文将以引言、正文和结论三个部分进行组织。

在引言部分,将对本文的概述进行简要阐述,并介绍文章的结构和目的。

在正文部分,将对每个枢纽互通的匝道进行详细的命名原则和要求的分析,包括要点1和要点2。

最后,在结论部分对文章进行总结,并展望未来高速公路枢纽互通命名的发展方向。

通过本文的研究和探讨,希望能为高速公路枢纽互通的命名工作提供一定的参考和指导,为道路交通的规范化和便利化做出一定的贡献。

1.2文章结构1.2 文章结构本文将对高速公路枢纽互通a、b、c、d、e、f、k匝道的命名原则和要求进行详细阐述。

文章将分为引言、正文和结论三个部分。

在引言部分,我们将概述本文的研究背景和目的,并介绍文章的整体结构。

通过引言,读者可以快速了解本文的主题和研究范围。

在正文部分,将会分别对每个枢纽互通的匝道命名原则和要求进行详细介绍。

每个枢纽互通的命名原则和要求将以子标题的形式呈现。

在每个子标题下,将按照要点的顺序进行阐述,并逐一解释每个要点的具体内容。

通过对每个枢纽互通的匝道命名原则和要求的详细介绍,读者可以全面了解不同匝道的命名规则和相关要求。

在结论部分,将对全文的内容进行总结,并对未来的研究方向进行展望。

C匝道跨主线大桥现浇箱梁施工方案

C匝道跨主线大桥现浇箱梁施工方案

C匝道跨主线大桥现浇箱梁施工方案C匝道桥现浇预应力、钢筋砼箱梁作业指导书一、工程概况及编制依据C 匝道是东山枢纽互通式立交宁杭绕越高速公路通往南京绕越高速公路的一条半定向匝道,桥梁全长233.62米,上部结构分为三联,第一联(三跨)为21.3+26+21.3m 预应力现浇连续箱梁,第二联为3*21.3 钢筋混凝土连续箱梁,第三联为21.3+2*26+21.3预应力现浇连续箱梁,采用单箱双室截面,顶板宽10.5m,底板宽5.5m, 梁高1.4m,箱梁边腹板倾斜,与底板夹角634,桥梁上部结构采用搭设碗扣支架,土袋预压法施工。

1、部颁《公路工程水泥及水泥混凝土试验规程》(JTGE30-2005)2、部颁《公路桥涵施工技术规范》 (JTJ041-200)03、部颁《公路工程质量检验评定标准》 ( JTGF80/1-2004)4、部颁《公路工程施工安全技术规程》 ( JTJ076-95)5、宁杭高速公路招投标文件6、宁杭高速公路NH-NJ6 标东山枢纽C 匝道桥设计图纸7、部颁《公路工程施工监理规范》 ( JTJ077-95)8、部颁《公路工程集料试验规范》( GB/T14684-2002;GB/T14685-2002)9、部颁《公路桥涵地基与基础设计规范》 ( JTJ024-85)10、部颁《公路桥涵设计通用规范》 ( JTG D60-2004)、工程量统计三、施工准备1、基础处理:C匝道跨主线桥处于开挖段,开挖后桥位处地质情况较好,原状土夹岩石,其基底承载力较高。

原地基处理采用一层20cm厚5%灰土,宽度为12M,用重型压路机碾压3遍,保证压实度大于93%。

并在两侧挖排水沟,并注意留有一定的纵坡,以便集中、及时排水。

2、持力层处理:在全桥长度范围内在灰土顶部铺设10cm厚C20素混凝土,并留有一定的纵横坡,保证支架不会长时间受雨水浸泡,兼作防水层,待混凝土达到一定强度时再搭设支架,这样有利于支架整体受力,加强支架的稳定性。

C匝道桥上部结构施工方案

C匝道桥上部结构施工方案

宁常高速NC-JT2标金坛西互通C匝道跨主线桥上部结构施工技术方案工程概况金坛西互通C匝道跨主线桥上部结构采用现浇预应力混凝土连续箱梁,跨径组合为3³20+2³28+3³20米,共一联,桥宽15.5~15.6m,桥长183.0m;上部结构采用单箱三室截面,梁高140cm。

下部结构采用双柱墩,肋板台;基础为钻孔灌注桩基础。

为方便施工,箱梁顶、底板均保持平衡,桥面横坡由箱梁整体旋转及调平层厚度形成。

箱梁按部分预应力混凝土A类构件设计。

(一)、现浇箱梁的施工1、地基的处理箱梁现浇采用满堂支架(支架采用门式支架)。

梁体砼、钢筋、模板、施工机具等的荷载全部要通过支架传递到地面基础上,因此支架处原地面必须进行处理。

地基处理前,先根据设计图纸及实际情况确定要处理的范围(一般情况下,纵向全桥向处理;横向处理至超过箱梁宽度1.0m处,用灰线划出,然后将灰线范围内原地面杂物彻底清除干净。

因4#、5#孔为主线路基,无需进行原地面处理,其余部分地基处理方法为:原地面整理翻松后掺拌石灰粉并碾压密实(灰剂量不低于6%),然后再填筑一层或多层6%的灰土碾压密实,使灰土厚度不小于50cm。

灰土填筑、碾压方法按路基灰土的填筑方法施工,压实度不低于90%。

处理时横桥向由中心线向两侧设置 3.0%的横坡,并在两侧地基处理段范围两侧分别开挖两条排水沟且与有效排水设施相连以利于地基排水。

原地面全部处理完成后,再在灰土层上铺筑一层约20cm厚细粒式道渣,道渣层上加铺一层彩条布,以防止雨水较大时对地基的侵蚀。

搭设支架时,每个支架底脚均放置一块40³40³10cm的钢筋水泥板作为支架的直接承力点。

因为在实际搭设支架时可根据原地面和箱梁底板设计标高的距离来选择高度方向门架的片数,还可通过门架顶、底端的螺杆上下调节,调节时螺杆外露部分不超过其长度的1/2。

所以基础处理时每一孔范围内地基要求整体相对平整即可,相临两孔间地基处理后标高可根据实际情况允许有一定的高差而对支架搭设无丝毫影响。

十里排枢纽C匝道现浇箱梁张拉计算书

十里排枢纽C匝道现浇箱梁张拉计算书

十里排枢纽C匝道桥预应力现浇箱梁张拉计算书一、预应力材料要求及设计参数要点C匝道现浇箱梁张拉用预应力钢绞线采用符合《预应力混凝土用钢绞线》(GB/T5224-2003)标准的φ,其公称直径为15.2mm,公称截面积140mm2,抗拉强度标准值fpk =1860MPa,张拉控制应力σcon==1395MP,单股张拉控制力P=。

即:腹板束M15-17张拉控制力为:,顶板束BM15-5张拉控制力为:。

钢绞线理论弹性模量Ep=×105MPa,松弛系数Ⅱ级,ζ=。

本桥第一联现浇箱梁的预应力钢绞线腹板采用17φs15.2mm,腹板需用总长度为3200.8m;顶板采用5φs15.2mm需用长度114.91m,合计总重。

锚具采用YM15-17,计44套,BM15-5和BM15-5PT,各12套。

YM15L-17连接器64套,P型锚16套。

波纹管采用φ内=90mm的金属波纹管,共需3112.9m,扁管90×25mm 采用金属波纹管,需108.1m。

预应力钢绞线锚下控制张拉力应为:σcon==1395Mpa。

单股钢绞线控制张拉力为,17股钢绞线控制张拉力为,顶板束单股张拉控制力。

二、张拉控制顺序及程序依据设计图纸,本桥箱梁砼浇筑主要分为两部分,第一部分为第一联,梁高1.5米,一次性浇筑完成;第二部分为第二联,梁高2.0米,分五次浇筑完成。

当第一联砼强度达到设计强度的90%且其龄期不小于10天后方可进行第一联预应力钢束张拉。

钢束张拉时,采用两端张拉,左右腹板上应对称均匀进行。

张拉封锚压浆完毕并封端后,施工第二联箱梁,纵向预应力钢束节段间采用连接器连接,按照浇筑顺序分段依次进行第二联箱梁预应力钢束张拉以及封锚压浆。

最后进行5#钢束的施工,5#钢束采用两端张拉。

张拉时采用张拉力和伸长量进行双控,第一联两端同时进行张拉,伸长量校核;第二联1#、2#、3#、4#腹板钢束单端张拉,伸长量校核,5#钢束两端同时张拉,伸长量校核。

匝道桥设计说明施工图

匝道桥设计说明施工图

说明(施工图)一、设计依据1.北京市公联公路联络线有限责任公司委托书;2. 北京市城市规划设计研究院《通惠河北路道路规划方案》(2001年4月)、《通惠河北路道路规划控制标高》(2001年5月);3.北京市城市规划设计研究院《通惠河(东便门~东四环路)河道蓝线及拟建东便门西北匝道桥、东便门船闸处桥、广和里中路桥、东三环西匝道桥、东三环东路匝道桥、西大望路桥的规划要求》、《提供东便门2座拟建桥梁跨护城河的规划要求》;4. 北京市规划委员会《关于通惠河北路(东二环路~东四环路)道路工程初步设计的批复》。

二.设计基础资料1. 北京市测绘院提供的实测地形图;2.北京市市政工程设计研究总院1998年4月报出的《机场路至京津塘路联络线工程四惠立交道路工程》施工图设计文件;3.北京市市政工程设计研究总院2002年1月报出的《通惠河北路道路工程方案》;4. 北京市市政工程设计研究总院2004年09月报出的《通惠河北路桥梁工程初步设计》;5. 北京市规划委员会、北京市发展和改革委员会《关于通惠河北路(东二环路~东四环路)道路工程初步设计的批复》。

市规发[2005]225号(2005年3月17日)6. 北京市勘查院提供的全线岩土工程勘查报告。

三、设计标准、规范⒈《公路工程技术标准》(JTG B01-2003);2.《公路桥涵设计通用规范》(JTG D60-2004);3.《公路砖石混凝土桥涵设计规范》(JTJ022-85);4.《公路钢筋混凝土及预应力混凝土桥涵设计规范》(JTG D62-2004);5.《公路桥涵地基与基础设计规范》(JTJ024-85);6.《公路工程抗震设计规范》(JTJ004-89);7.《公路桥涵施工技术规范》(JTJ041-2000);8.《城市桥梁设计准则》(CJJ11-93);9.《城市桥梁设计荷载标准》(CJJ77-98);10.《工程建设强制性条文》;三、技术标准1.设计荷载:城-A级荷载。

01管道匝道桥设计说明

01管道匝道桥设计说明

设计说明一、概述根据初步设计批复完成施工图设计,官道互通C匝道2号中桥位于长安高速公路长治至平顺段第LJ15合同段官道互通C匝道CK0+653.000处,为跨越乡道东义线而设,桥梁全长81m,前右角90度,上部结构采用3×25m 预应力混凝土现浇连续箱梁,下部结构采用柱式墩、肋式台、柱式台和钻孔灌注桩基础。

全桥平面位于Ls=74.405m,R=210m,Ls=137.619m(左转)的平曲线段内。

二、技术标准及规范1.标准及规范⑴《公路工程技术标准》(JTGB01-2003)⑵《公路桥涵设计通用规范》(JTGD60-2004)⑶《公路钢筋混凝土及预应力混凝土桥涵设计规范》(JTGD62-2004)⑷《公路桥涵地基与基础设计规范》(JTGD63-2007)⑸《公路桥梁抗震设计细则》(JTG/T B02-01-2008)⑹《公路桥梁抗风设计规范》(JTG/TD60-01-2004)⑺《公路桥涵施工技术规范》(JTJ041-2000)(8)《公路工程水文勘测设计规范》(JTGC30-2002)(9)《公路交通安全设施设计技术规范》(JTG D81-2006)2.技术指标⑴设计荷载:公路-Ⅰ级;⑵桥面净宽:净-9.5m;⑶地震动峰值加速度:0.1g;三、桥位工程地质概况官道互通C匝道2号中桥桥位处地势平坦,根据钻探揭露及工程地质调绘,桥址区各土层岩性详述如下:①粉土:褐黄色,稍湿,稍密,地表见植物根系,容许承载力为120KPa;②粉质粘土:褐黄色,软塑,虫孔发育,土质均匀,强度较低,容许承载力为130~150KPa;③粗砂:褐黄色,湿,稍密,充填物为粘土,容许承载力为200KPa;④卵石土:杂色,湿,稍密,粒径2-7cm,充填物为砂,容许承载力为550 KPa;⑤卵石土:杂色,湿,稍密,粒径为2-8cm,充填物为砂,容许承载力为550KPa;⑥砂岩:浅黄色,节理裂隙发育,岩芯呈破碎状,强风化,容许承载力为600 KPa。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

设计说明一、设计规范与技术标准《公路工程技术标准》(JTG B01-2003)《公路桥涵设计通用规范》(JTG D60-2004)《公路工程地质勘察规范》(JTJ 064-98)《公路钢筋混凝土及预应力混凝土桥涵设计规范》(JTG D62-2004)《公路桥涵地基与基础设计规范》(JTG D63-2007)《公路交通安全设施设计细则》JTG/T D81-2006)《公路桥涵施工技术规范》(JTG/TF50-2011)《公路工程抗震设计规范》(JTJ 004-89)《公路圬工桥梁设计规范》(JTG D61-2005)《公路工程施工安全技术规程》JTJ 076-95《公路桥梁盆式橡胶支座》JT 391-1999《公路桥梁伸缩装置》JT/T327-2004二、技术标准1、设计荷载:公路-Ⅰ级2、桥面宽度: 0.5m(护栏)+净7.5m+0.5m(护栏)3、斜交角度:路线前进方向河流的右偏角90°。

4、地震动峰值加速度0.05g。

三、主要材料1、混凝土主梁、横梁采用C50混凝土;桥墩墩柱、桥台盖梁、肋身采用C30混凝土;耳背墙、护栏、挡块、垫石及桥头搭板采用C30混凝土;桩基础采用C25混凝土。

2、钢材①、预应力钢绞线低松弛高强度预应力钢绞线应符合GB/T 5224-2003的规定,公称直径为Φs=15.20mm,公称截面积A=140mm2,钢绞线标准强度f pk=1860Mpa,弹性模量Ep=1.95×105Mpa。

②、普通钢筋:所采用的钢筋应符合国家标准(GB1499-1998)和GB13013-1991的规定,钢筋直径≥12mm 时,采用HRB335热轧螺纹钢筋;直径<12mm时,采用R235热轧光圆钢筋。

③、钢板采用符合GB700-88规定的Q235钢板。

3、锚具及管道成孔预应力钢束锚具采用预应力群锚锚具及配套设备,管道成孔采用钢波纹管。

锚具应符合《预应力筋锚具、夹片和连接器》(GB/T14370-2000)的规定。

4、支座全桥支座采用GPZ(Ⅱ)型盆式橡胶支座系列产品,其性能应符合交通部行业标准JT391-1999的规定。

5、伸缩装置伸缩缝采用60mm型模数式伸缩缝,其有关技术特性必须满足《公路桥梁橡胶伸缩装置》(JT/T327-2004)的有关规定。

6、其它材料铺装采用沥青混凝土,防水材料采用FYT-1型改进型防水剂。

四、设计要点(一)桥型总体布置C匝道中桥为上跨G匝道而设。

本桥起点桩号为CK0+193.9,终点桩号为CK0+271.5,桥梁总长77.6米。

桥梁跨径组合为(20+31+20)米。

本桥位于平面由R=190m的右偏圆曲线内,墩台径向布置。

(二)上部结构全桥一联采用满堂支架现浇预应力混凝土连续箱梁,采用单箱单室断面,梁高为1.7米,悬臂长2.00米。

现浇箱梁整体旋转顶板横坡与桥面横坡一致,顶底板平行,各腹板等高。

桥面铺装:10cm厚沥青混凝土。

(三)下部结构下部桥墩采用柱式桥墩,钻孔灌注桩基础。

桥台采用柱式桥台,钻孔灌注桩基础。

(四)结构计算本桥采用“GQJS9.6”平面杆系程序进行结构分析计算,桥面板按单向板和悬臂板计算。

箱梁按部分预应力混凝土A类构件设计。

为提高箱梁抗剪能力,设计时采用腹板预应力钢束。

当普通钢筋与预应力束发生冲突时,应适当移动普通钢筋。

伸缩缝构造及安装图由供货方提供,本施工图仅设置了伸缩缝预埋钢筋和预留了伸缩缝槽口。

车辆荷载等级:公路-Ⅰ级温度:全桥均匀升温25℃、降温20℃,温度梯度按照JTG D60-2004有关规定取用。

一期恒载:一期恒载包括主梁材料重量。

混凝土容重取2.6t/m3,主梁按实际断面计取重量。

主梁横隔梁以集中力计入。

二期恒载:二期恒载为桥面防撞护栏、分隔带护栏等以及桥面铺装。

管道摩阻系数μ=0.25,偏差系数K=0.0015,一端锚具变形引起的钢束回缩量为6mm,钢绞线松驰率0.035。

钢束张拉锚下控制张拉力为σcon=0.75f pk=1395MPa。

基础不均匀沉降:L/3000cm(L单位cm)。

桥墩结构受力分析时,各墩所受的水平力按其刚度进行分配,基桩内力按“m”法进行计算并按摩擦桩进行设计。

五、施工要点施工时除严格遵守中华人民共和国交通部颁标准《公路桥涵施工技术规范》、《公路工程质量检验评定标准》有关要求外,尚应注意:(一)材料1.混凝土:上部结构采用高标号混凝土,因而必须仔细研究确定施工工艺和选用的材料,进行高强混凝土最佳配合比设计与试验,控制质量,控制标准和检测方法,并严格执行;为保证全桥颜色的一致性,建议采用同一厂家同一品牌的水泥用料。

2.钢材:普通钢筋、预应力钢材和锚具应按设计技术指标进行购货,并按照中华人民共和国交通部颁标准《公路桥涵施工技术规范》有关要求,进行严格验收和检验。

(二)连续箱梁1.箱梁采用满堂支架现浇一次落架施工,因此,对支架必须从以下几点引起重视。

①、支架基础必须进行处理,必要时对桥下地面用低标号混凝土进行硬化处理,并加强地基排水,设置纵、横向排水沟渠,防止地基积水软化造成支架下沉。

②、施工中的振动和冲击、不均匀荷载、施工误差、风力、横向超高等水平向荷载是支架倒塌的主要原因,因此应取不小于5%的上部荷载作为水平荷载,作用于支架顶部进行支架横向稳定验算。

纵向应充分利用桥墩使支架支顶牢固。

③、支架搭设及承载验算应充分考虑弯道及斜坡上支架受力的不均匀性,适当加密曲线内侧及低坡处支撑杆件数量,支架纵、横向必须加密剪力撑,保持支架整体受力和稳定性。

④、浇筑混凝土之前必须对支架进行预压(静压5天以上及达到稳定状态2天以上。

沉降稳定标准:24小时沉降±1mm),预压荷载应不小于上部结构自重,以消除支架的非弹性变形。

⑤、在支架预压、混凝土浇筑过程中必须设置观测点,进行全方位观测,发现问题及时采取处理措施。

2.现浇箱梁预应力张拉完成后才能再施工两侧桥台背墙。

3.箱梁混凝土可水平分层一次浇注完成(此方案内模一次安装),亦可水平分层两次浇注(此方案内模两次安装)。

分层一次浇注时,第一次浇注底板、腹板混凝土,在腹板混凝土初凝前第二次浇注顶板混凝土,并对腹板混凝土进行二次振捣,此方案要求混凝土具有足够的初凝时间。

否则应采用两次浇注,采用两次浇注时接缝面设置在内上倒角下端,在第一次浇注的混凝土强度达到2.5MPa后,对第一次浇注混凝土表面凿毛并冲洗干净,然后再浇注顶板混凝土。

同一次浇注时应从跨中向墩顶方向浇注,最后浇注墩顶两侧各3米左右范围内梁段及横隔梁,以防止在浇注过程中墩顶位置及施工缝位置出现竖向裂缝。

4.预应力管道定位筋应设置准确,管道半径小于50m时每隔50cm设一处,其余部分每隔100cm设一处。

管道的连接必须保证质量,应杜绝因漏浆造成预应力管道堵塞。

5.箱梁在绑扎钢筋、浇筑混凝土过程中,严禁踏压波纹管,防止其变形,影响穿束及张拉。

6. 浇筑箱梁时,注意充分捣实混凝土,特别是锚下、普通钢筋密集处及波纹管下方的混凝土,防止出现蜂麻面。

7.混凝土强度达到设计强度的90%以上时方可张拉预应力钢束。

张拉预应力钢束时,采用张拉吨位控制,并用伸长值进行校核。

当预应力钢束达到张拉控制吨位时,实际伸长值与理论伸长值的误差必须在施工规范允许的范围内,否则查找原因,排除不利影响后重新张拉。

施工时应确保锚垫板与预应力束垂直。

8.钢绞线进场后,应按照规范进行验收,并对其强度、伸长值、弹性模量、外形尺寸进行检查、测试。

锚头进行裂缝探查,夹片进行硬度试验。

9.压浆用水泥浆的水灰比宜控制在0.4~0.45之间,水泥浆的掺合材料要求对预应力束不能起腐蚀作用。

水泥浆的标号要求其设计强度不低于箱梁混凝土设计强度的80%,据此进行配合比设计。

10.为防止混凝土裂缝和边棱破损,并满足局部强度要求,混凝土强度达到25MPa时方可拆除侧模。

支架应在预应力张拉完成,预应力管道内灌浆混凝土强度达到后方可拆除。

卸架时应先卸悬臂部分,再从跨中向两边卸架。

落架应遵循全孔多点、对称、缓慢、均匀的原则,从跨中向支点拆卸。

11.施工时箱梁顶板、底板的上、下层钢筋及腹板的内、外层钢筋之间应采用Φ12短钢筋(两端用90°弯钩)固定绑扎成整体。

12.施工时,应注意为下道工序预埋钢筋、构件或预留孔、槽,应注意护栏、伸缩缝、支座、泄水管、通讯电缆等预埋件的预埋,并确保位置准确。

13.为了使桥梁外观颜色一致,要求主梁采用同厂家、同品种水泥。

14.混凝土浇筑完毕,应及时予以养护,以确保其质量。

15.为便于内模拆卸,建议在箱梁0.25L的顶板处设置60cm厘米(纵向)×40cm(横向)的人洞。

(三)预应力施工1.预应力管道质量(1)所有预应力管道必须采用镀锌双波波纹管,且钢带厚度不得小于0.3毫米。

(2)所有管道与管道的连接及管道与喇叭管的连接应确保其密封性。

(3)所有沿长度方向管道定位钢筋(图中未示,其数量由施工确定)并点焊在主筋上,不容许用铁丝定位,确保管道在浇筑混凝土时不上浮、不变位。

管道位置的容许偏差平面不得大于±1厘米,竖向不得大于0.5厘米。

(4)管道轴线必须与垫板垂直。

(5)应对波纹管进行漏水检查。

(6)波纹管在安装前应将其整形并去掉毛刺。

(7)焊接管道定位钢筋时应采取防护措施,避免管道被电焊渣烧伤,浇筑混凝土前应派专人对管道进行仔细检查,尤其应注意检查管道是否被电焊烧伤,出现小孔。

(8)排气管至少在管道曲线的最高点处设置。

2.预应力钢绞线(1)应按有关规定对每批钢绞线抽检强度、弹性模量、截面积、延伸量和硬度,对不合格产品严禁使用,同时应就实测的弹性模量和截面积对计算引伸量作修正。

现浇箱梁计算引伸量详见预应力图纸。

引伸量的修正公式为:∆⨯=∆'''AEEA式中:E'、A'为实测钢绞线弹性模量及面积E、A为计算采用的钢绞线弹性模量及面积E=1.95×105MPaA=1.4cm2Δ为计算得到的引伸量值Δ'为修正后的引伸量值(2)钢绞线运抵工地后应放置在室内并防止锈蚀。

(3)钢绞线的下料不得使用电焊或氧弧切割,只允许采用圆盘锯切割,且应使钢绞线的切割面为一平面,以便在张拉时检查断丝。

3.锚具和垫板(1)应抽样检查夹片硬度。

(2)应逐个检查垫板喇叭管内有无毛刺,对有毛刺者应予退货,不准使用。

(3)锚具成套购买,包括锚垫板、锚下螺旋箍筋等,不再另行出图。

4.预应力质量的控制(1)混凝土强度大于或等于90%的设计强度时才允许进行预应力张拉。

(2)预应力的张拉班组必须固定,且应在有经验的预应力张拉工长的指导下进行,不允许临时工承担此项工作。

(3)箱梁纵向预应力钢束为两端张拉,张拉顺序为依次张拉腹板、底板纵向预应力钢束。
