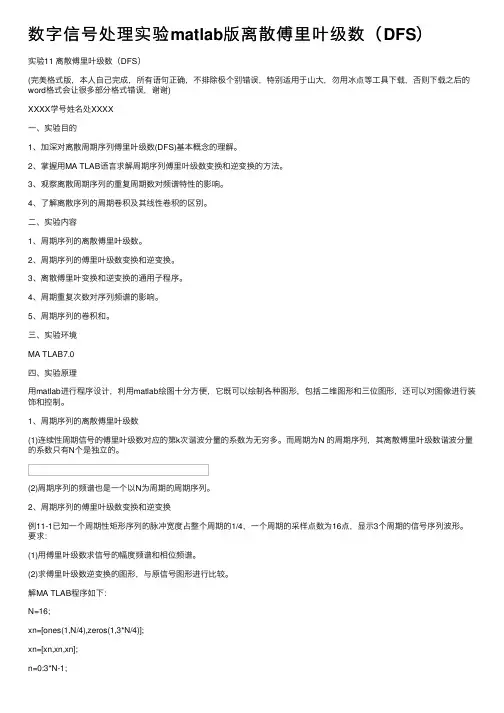

数字信号处理实验matlab版离散傅⾥叶级数（DFS）实验11 离散傅⾥叶级数（DFS）(完美格式版，本⼈⾃⼰完成，所有语句正确，不排除极个别错误，特别适⽤于⼭⼤，勿⽤冰点等⼯具下载，否则下载之后的word格式会让很多部分格式错误，谢谢)XXXX学号姓名处XXXX⼀、实验⽬的1、加深对离散周期序列傅⾥叶级数(DFS)基本概念的理解。

2、掌握⽤MA TLAB语⾔求解周期序列傅⾥叶级数变换和逆变换的⽅法。

3、观察离散周期序列的重复周期数对频谱特性的影响。

4、了解离散序列的周期卷积及其线性卷积的区别。

⼆、实验内容1、周期序列的离散傅⾥叶级数。

2、周期序列的傅⾥叶级数变换和逆变换。

3、离散傅⾥叶变换和逆变换的通⽤⼦程序。

4、周期重复次数对序列频谱的影响。

5、周期序列的卷积和。

三、实验环境MA TLAB7.0四、实验原理⽤matlab进⾏程序设计，利⽤matlab绘图⼗分⽅便，它既可以绘制各种图形，包括⼆维图形和三位图形，还可以对图像进⾏装饰和控制。

1、周期序列的离散傅⾥叶级数(1)连续性周期信号的傅⾥叶级数对应的第k次谐波分量的系数为⽆穷多。

⽽周期为N 的周期序列，其离散傅⾥叶级数谐波分量的系数只有N个是独⽴的。

(2)周期序列的频谱也是⼀个以N为周期的周期序列。

2、周期序列的傅⾥叶级数变换和逆变换例11-1已知⼀个周期性矩形序列的脉冲宽度占整个周期的1/4，⼀个周期的采样点数为16点，显⽰3个周期的信号序列波形。

要求：(1)⽤傅⾥叶级数求信号的幅度频谱和相位频谱。

(2)求傅⾥叶级数逆变换的图形，与原信号图形进⾏⽐较。

解MA TLAB程序如下：N=16;xn=[ones(1,N/4),zeros(1,3*N/4)];xn=[xn,xn,xn];n=0:3*N-1;k=0:3*N-1;Xk=xn*exp(-j*2*pi/N).^(n'*k); %离散傅⾥叶级数变换 x=(Xk*exp(j*2*pi/N).^(n'*k))/N; %离散傅⾥叶级数逆变换subplot(2,2,1),stem(n,xn);title('x(n)');axis([-1,3*N,1.1*min(xn),1.1*max(xn)]); subplot(2,2,2),stem(n,abs(x)); %显⽰逆变换结果 title('IDFS|X(k)|');axis([-1,3*N,1.1*min(x),1.1*max(x)]); subplot(2,2,3),stem(k,abs(Xk)); %显⽰序列的幅度谱 title('|X(k)|');axis([-1,3*N,1.1*min(abs(Xk)),1.1*max(abs(Xk))]); subplot(2,2,4),stem(k,angle(Xk)); %显⽰序列的相位谱 title('arg|X(k)|');axis([-1,3*N,1.1*min(angle(Xk)), 1.1*max(angle(Xk))]);运⾏结果如图11-1所⽰。
