长距离输送管道工程施工

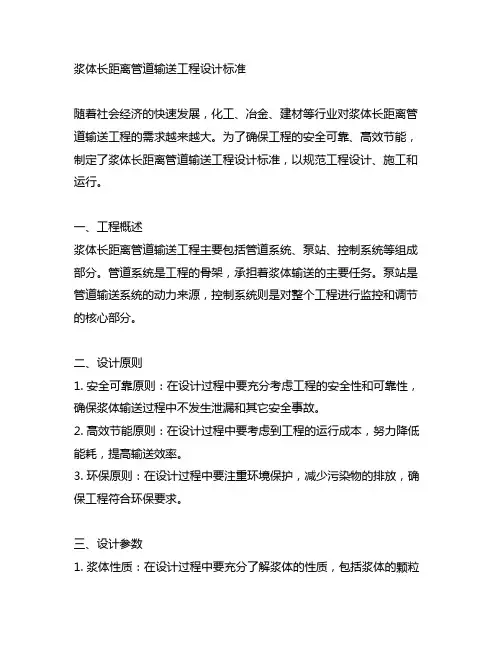

浆体长距离管道输送工程设计标准doc
浆体长距离管道输送工程设计标准随着社会经济的快速发展，化工、冶金、建材等行业对浆体长距离管道输送工程的需求越来越大。
为了确保工程的安全可靠、高效节能，制定了浆体长距离管道输送工程设计标准，以规范工程设计、施工和运行。
一、工程概述浆体长距离管道输送工程主要包括管道系统、泵站、控制系统等组成部分。
管道系统是工程的骨架，承担着浆体输送的主要任务。
泵站是管道输送系统的动力来源，控制系统则是对整个工程进行监控和调节的核心部分。
二、设计原则1. 安全可靠原则：在设计过程中要充分考虑工程的安全性和可靠性，确保浆体输送过程中不发生泄漏和其它安全事故。
2. 高效节能原则：在设计过程中要考虑到工程的运行成本，努力降低能耗，提高输送效率。
3. 环保原则：在设计过程中要注重环境保护，减少污染物的排放，确保工程符合环保要求。
三、设计参数1. 浆体性质：在设计过程中要充分了解浆体的性质，包括浆体的颗粒大小、浓度、含固量等，以便确定管道材质、泵站类型和控制系统。
2. 输送距离：输送距离是决定管道直径、泵站功率的重要参数，要根据实际情况确定输送距离。
3. 输送量：根据实际需要确定工程的设计输送量，以确定管道直径、泵站数量和功率。
四、材料选择1. 管道材质：根据浆体的性质和输送距离选择合适的管道材质，包括金属、塑料、陶瓷等。
2. 泵站设备：根据输送量和输送距离选择适合的泵站设备，包括离心泵、柱塞泵等。
3. 控制系统：选择先进的控制系统，包括远程监控、自动调节等功能。
五、施工和运行1. 施工过程：在施工过程中要严格按照设计要求进行，确保管道安装、泵站调试等工作合理有效。
2. 运行管理：建成后的工程要进行定期检修和维护，确保设备的正常运行，延长设备的使用寿命。
六、工程验收1. 工程竣工后要进行严格的工程验收，包括设备的性能测试、安全试运行、环境保护等方面的验收。
2. 验收合格后，方可投入使用，同时要建立健全的运行管理制度，确保工程的长期安全可靠运行。

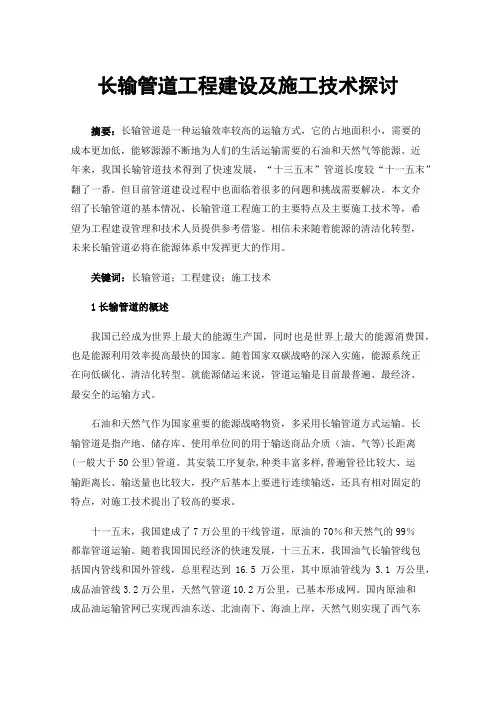

长输管道工程建设及施工技术探讨
长输管道工程建设及施工技术探讨摘要：长输管道是一种运输效率较高的运输方式，它的占地面积小，需要的成本更加低，能够源源不断地为人们的生活运输需要的石油和天然气等能源。
近年来，我国长输管道技术得到了快速发展，“十三五末”管道长度较“十一五末”翻了一番。
但目前管道建设过程中也面临着很多的问题和挑战需要解决。
本文介绍了长输管道的基本情况、长输管道工程施工的主要特点及主要施工技术等，希望为工程建设管理和技术人员提供参考借鉴。
相信未来随着能源的清洁化转型，未来长输管道必将在能源体系中发挥更大的作用。
关键词：长输管道；工程建设；施工技术1长输管道的概述我国已经成为世界上最大的能源生产国，同时也是世界上最大的能源消费国，也是能源利用效率提高最快的国家。
随着国家双碳战略的深入实施，能源系统正在向低碳化、清洁化转型。
就能源储运来说，管道运输是目前最普遍、最经济、最安全的运输方式。
石油和天然气作为国家重要的能源战略物资，多采用长输管道方式运输。
长输管道是指产地、储存库、使用单位间的用于输送商品介质（油、气等)长距离(一般大于50公里)管道。
其安装工序复杂,种类丰富多样,普遍管径比较大、运输距离长、输送量也比较大，投产后基本上要进行连续输送，还具有相对固定的特点，对施工技术提出了较高的要求。
十一五末，我国建成了7万公里的干线管道，原油的70％和天然气的99％都靠管道运输。
随着我国国民经济的快速发展，十三五末，我国油气长输管线包括国内管线和国外管线，总里程达到16.5万公里，其中原油管线为3.1万公里，成品油管线3.2万公里，天然气管道10.2万公里，已基本形成网。
国内原油和成品油运输管网已实现西油东送、北油南下、海油上岸，天然气则实现了西气东输、川气出川、北气南下。
预计十四五末，我国长输管道总里程预计将超过24万公里。
2长输管道施工特点长输管道线路工程施工主要分为施工准备、材料、管道附件验收、交接桩及测量放线、施工便道修筑及施工作业带清理、材料、防腐管的运输及保管、管沟开挖、布管及现场坡口加工、管口组对、焊接及验收、管道防腐和保温工程、管道下沟及回填、管道穿跨越工程及同沟敷设管道清管、测径及试压、输气管道干燥、管道连头、管道附属工程、健康、安全与环境和工程交工验收。
长距离输水管道施工技术研究
长距离输水管道施工技术研究作者：李苑红来源：《居业》2020年第08期摘;要：随着城市建设发展，人们对用水质量提出了更高的要求。
为了有效解决人们饮用优质水源问题，需要从较远的地区长距离输送原水、优质水到城镇用户。
而长距离输水管道施工面临地形复杂、水流条件繁杂、管道长、施工周期长等问题，施工技术有其特殊性，施工质量起关键作用。
本文对长距离输水管道的工程特点、施工前期、施工过程、施工难点、防护措施进行分析研究，以确保能够施工安全、用水安全。
关键词：长距离;输水管道;管道施工;施工技术;施工难点文章编号：2095-4085（2020）08-0057-02长距离输水管道工程是指距离超过10km的用管（渠）道输送原水、清水的建设工程。
一般包括输水管（渠）道、加压泵站、管道穿越障碍物措施、附属设施和管道附件等内容。
输水方式按敷设方式分：明渠输水、暗渠输水;按加压形式分：无压重力输水、有压重力输水、加压输水、重力和加压组合输水等。
1;长距离输水管道工程的特点1.1;管道管理方便长距离输水管道工程主要是通过输水管道来提供水资源，由于管道长期埋于地下，水资源被很好的密封起来，在输水过程中几乎没有出现渗漏或是蒸发现象，这在一定程度上使水资源得到了良好保护，并得到有效的利用。
同时，管道埋在地下，可以避免发生偷水现象，也可以减少现场巡查力度，有利于施工单位的管理。
1.2;节约土地资源输水管道虽然会永久性的占用安全监测用房、气阀井等建筑用地，但是只是少量占用，大部分是临时搭建的构筑物、施工设施，因此管道建设占用的土地资源是十分之少。
这在一定程度上有效节约了土地资源，为城市建设增加了可利用空间，有利于城市发展建设。
2;施工技术要点2.1;管材选取管材选取时，应符合现行国家标准《生活饮用输配水设备及防护材料的安全性评价标准》GB/T 17219的规定。
同时对招标单位进行严格管理，监督其必须具备和办理商品检验报告以及产品质量合格书。

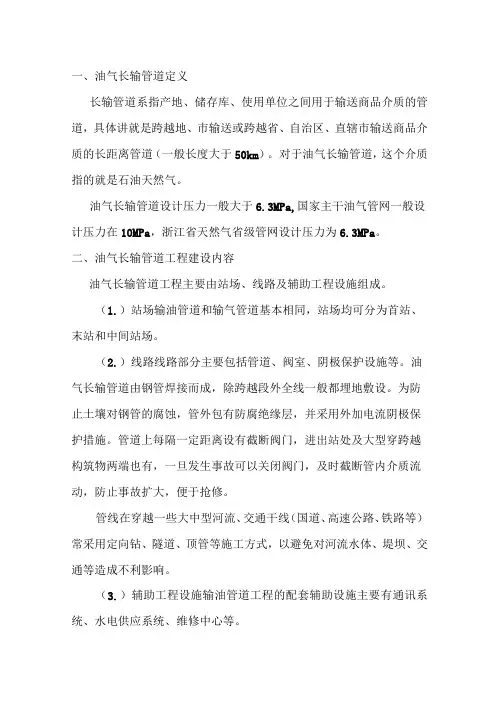

长输管道工程建设简述
一、油气长输管道定义长输管道系指产地、储存库、使用单位之间用于输送商品介质的管道，具体讲就是跨越地、市输送或跨越省、自治区、直辖市输送商品介质的长距离管道（一般长度大于50km）。
对于油气长输管道，这个介质指的就是石油天然气。
油气长输管道设计压力一般大于6.3MPa,国家主干油气管网一般设计压力在10MPa，浙江省天然气省级管网设计压力为6.3MPa。
二、油气长输管道工程建设内容油气长输管道工程主要由站场、线路及辅助工程设施组成。
（1.）站场输油管道和输气管道基本相同，站场均可分为首站、末站和中间站场。
（2.）线路线路部分主要包括管道、阀室、阴极保护设施等。
油气长输管道由钢管焊接而成，除跨越段外全线一般都埋地敷设。
为防止土壤对钢管的腐蚀，管外包有防腐绝缘层，并采用外加电流阴极保护措施。
管道上每隔一定距离设有截断阀门，进出站处及大型穿跨越构筑物两端也有，一旦发生事故可以关闭阀门，及时截断管内介质流动，防止事故扩大，便于抢修。
管线在穿越一些大中型河流、交通干线（国道、高速公路、铁路等）常采用定向钻、隧道、顶管等施工方式，以避免对河流水体、堤坝、交通等造成不利影响。
（3.）辅助工程设施输油管道工程的配套辅助设施主要有通讯系统、水电供应系统、维修中心等。
（4.）控制系统长输管道一般线路较长，沿线经过的地形复杂，为保证整个输油、气管道安全、可靠、平稳、高效、经济地运行，该类工程均设有调度控制中心，并采用以工业控制计算机为核心的监控与数据采集系统，即SCADA系统，对全线各个站场、关键设备进行远距离数据采集、传输和记录、处理。
SCADA系统的控制通常分为三级，即全线中心控制、站场控制及就地控制，对管道运行进行监控、统一调度和控制，具有报警、联锁保护、紧急关断等安全保护功能。
三、油气长输管道工程特点油气长输管道工程的主要特点是线路长，沿线自然地理环境复杂，沿途可能要翻越山岭，穿越大河巨川、沼泽地带，或是沙漠地区、永冻土地带，如西气东输二线工程沿线既有土石山区、戈壁荒漠，又有黄土丘陵沟壑，一些区段生态环境极其脆弱。
长距离输送管道工程工程量清单项目及计算规则
长距离输送管道工程工程量清单项目及计算规则1管沟土石方工程。
工程量清单项目设置及工程量计算规则，应按表1的规定执行。
表1通信系统设备（编码：031301）
4其他相关问题，应按下列规定处理：
1管道界限划分：
1）在厂区、油田、气田、油库区范围以上，管道长度25km以上的输油、输气管道;
2）由水源地取水点至厂区或城市第一个储水点之间距离IOkm以上的输气管道；
3）由煤气厂（站）至城市第一个配气点之间距离IOkm以上的输气管道；
2”长距离输关管道工程”适用于各种压力、各种介长距离输送管道。
3阀室应按附录A、附录D和本附录的相关项目编码列项β。
油气长输管道施工管理措施
油气长输管道施工管理措施1. 引言1.1 概述油气长输管道是连接油田、天然气田和油气加工厂以及油气储运和销售地点的重要交通工具，其施工管理工作至关重要。
本文旨在探讨油气长输管道施工管理措施，为确保管道施工安全、高效进行提供参考。
在油气长输管道施工管理中，需要从管道设计阶段开始，严格控制设计质量，确保管道设计符合国家标准和施工要求。
在施工准备阶段，要做好场地准备、材料采购等工作，为施工顺利进行打下基础。
施工过程中，需要加强对工程进度、质量的监督管理，保证施工工艺符合规范，确保工程质量和安全。
安全管理是管道施工中最重要的环节之一，要加强现场安全教育、安全培训，做好事故预防和应急处理工作。
环境保护也是管道施工中必须重视的问题，要做好环境影响评估，采取有效措施减少对环境的破坏。
油气长输管道施工管理措施是保障管道安全、高效施工的重要手段，只有严格按照管理措施执行，才能确保工程顺利进行。
在未来的工作中，将进一步探讨管道施工管理的创新与完善，为我国油气长输管道建设贡献力量。
1.2 研究背景油气长输管道是连接油田、天然气藏和炼油厂、化工厂、发电厂等生产销售单位的重要设施，是油气长距离输送的主要工程手段。
随着油气资源的日益紧缺和国家能源战略的不断调整，油气长输管道的建设和运营管理面临着越来越大的挑战。
对油气长输管道施工管理措施进行深入研究，探索有效的管理方法和措施，具有重要的理论和实践意义。
本研究旨在通过对管道设计阶段、施工准备阶段和施工过程中的管理措施进行系统研究，提出相应的安全管理和环境保护措施，为油气长输管道建设和运营管理提供参考和借鉴。
1.3 研究目的本文旨在探讨油气长输管道施工管理措施，具体研究目的如下：通过分析管道设计阶段的管理措施，探讨如何合理规划和设计管道，以确保施工过程顺利进行；在施工准备阶段，研究如何做好前期准备工作，包括场地选择、材料采购等，以最大程度减少施工延误；接着，探讨施工过程中的管理措施，如监督施工进度、质量监控等，确保施工质量和进度符合要求；研究安全管理措施，强调施工现场安全意识和措施的重要性，以保障施工人员和设施安全；关注环境保护管理措施，强调施工过程中对环境的保护和减少对环境的影响。
油气长输管道工程施工及验收规范
油气长输管道工程施工及验收规范（GB 50369-2006）1、适用范围：本规范适用于新建或改、扩建的陆地长距离输送石油、天然气管道、煤气管道、成品油管道线路工程的施工及验收。
本规范不适用于长输石油、天然气场站内部的工艺管道、油气田集输管道、城市燃气输配管网、工业企业内部的油气管道以及投人运行的油气管道改造、大修工程的施土及验收。
2、施工准备：完成现场水、路、电、讯、场地平整，即“四通一平”及施工暂设工作。
3、材料、管道附件验收工程所用材料、管道附件的材质、规格和型号必须符合设计要求，其质量应符合国家现行有关标准的规定。
应出具出厂合格证、质量证明书以及材质证明书或使用说明书。
1）绝缘接头或绝缘法件安装前，应进行压试验。
试验压力为设计压力的1.5倍，稳压时问为5min，以无泄漏为合格。
试压后应擦干残余水．进行绝缘检测。
检测应采用500V兆欧表测显．其绝缘电阻应大于2MΩ。
施工作业带、施工便道；材料、防腐管的运输与保管；管沟开挖；布管及现场坡口开挖；管口组对、焊接等见本标准6～18页，也可参见GB50251。
4、焊缝的检验与验收1）焊缝应先进行外观检查，外观检查合格后方可进行无损检测。
焊缝外观检查应符合下列规定：2）焊缝表面不应低于母材表而，焊缝余高一般不应超过2mm，局部不得超过3mm。
余高超过3mm时，应进行打磨，打磨后应与母材圆滑过渡。
但不得伤及母材。
3）焊缝衣面宽度每侧应比坡口表面宽0.5～2mm。
4）电弧烧痕应打磨掉。
打磨后应不使剩下的管壁厚度减少到小于材料标准允许的最小厚度。
否则，应将含有电弧烧痕的这部分管子整段切除。
5）无损检测应符合国家现行标准《石油天然气钢质管道无损检测》 SY / T4109 的规定，射线检测及超声波检测的合格等级应符合下列规定：（1）输油管道设计压力小于或等于6.4MPa 时合格级别为I 级；设计压力大于6.4MPa 时合格级别为n 级。
（2）输气管道设计压力小于或等于4MPa 时，一、二级地区管道合格级别为Ⅲ级；三、四级地区管道合格级别为Ⅱ级；设计压力大于4MPa 时合格级别为Ⅱ级。
长距离输水管道工程施工论文
长距离输水管道工程施工论文【摘要】随着国民经济的发展，科学技术的进步，采用管道输送各种介质的范围及领域越来越广，距离越来越远。
供水管网是城市重要的基础设施，而长距离管道输水工程更是重中之重，在施工实践过程不断地学习、总结、积累经验，结合日新月异科学技术知识以及现代化施工机械，逐步完善、提高施工工程质量。
一、工程概况由台山市自来水有限公司投资兴建敷设的DN1200源水管工程，总投资4000万元人民币，全长24Km，属于长距离输水工程的一例。
本工程利用北峰山高地势，采用重力流的形式，从北峰山塘田水库、板潭水库等水源地引水至台城镇石化山水库，取水目标为每日6～8万吨，工程从2006年4月中旬至2007年3月底完工，历时将近一年。
运行两年多来，反映情况良好，冬夏两季的寒冷与酷热极端自然气候均未出现因管道施工质量引起的管道事故，取得了预期目标，达到了明显社会效益。
二、管道基础与埋深管道基础的处理好与坏直接决定着管道工程的质量。
而管道基础处理不同于其它建筑工程，大部分地基处理方法的加固效果并不是施工结束后就能全部发挥，还需要在施工完成后经过一段时间才能逐步体现出来，另一方面，每一线段的地基处理存在它的特殊性，而且地基处理效果大都是隐蔽工程，很难直接检验其处理效果。
在长距离管道安装中，由于各方面的因素，采用直埋的方法最为普遍，而直埋管道的基础对不同地基、土质也有着不同的要求。
埋地管道的基础处理，应根据土壤性质、管道材质、外部荷载及地下水水位等因素确定，并应符合相关规定。
本北峰山源水工程采用“专管全封闭供给”形式，依靠两地海拔高差，利用重力引水至石化山水库，属于压力流管道。
当地基为原土时，可直接敷设；当为基岩时，应做15 ～ 20cm厚的砂垫层；当为回填土、淤泥、流砂软弱土质或其它承载能力达不到设计要求的地基时，必须进行地基和基础处理。
在施工过程中，碰到的大部分地段的管道基础都为原土地，管道可直接敷设；而部分地段为回填土甚至淤泥，其承载能力远远不足，因此需作管道基础特别处理。
第四章--长距离输送管道工程施工(6)
长距离输送管道的划分：
• 1．位于厂矿、油田（区域边界线以外）、气 田（天然气处理厂、输气首站以外）油库所属 区域以外，且距离在25km以上的输油、输气 管道。
• 2．自水源地至厂矿（城市）第一个储水池之 间10km以上的钢制输水管道；自煤气制气厂 至城市第一个煤气站10km以上煤气输送管道。
• 3．河流、公路、铁路、光缆、电缆和其它障 碍物的穿跨越工程。
第二节 防腐管段安装
一、长输管道的概念
长距离输送管道由于距离长、管径大，在 平原、丘陵或山区等地段敷设，有时还要穿 （跨）越天然或人为障碍，如河流、湖泊、沼 泽、山谷、铁路、公路、地下电缆（光缆）或 管道等，因而施工比较复杂。此外，长距离输 送管道有专门的生产管理机构和系统的配套工 程，如长途通信，沿线布设各种站（场）和构 筑物，有独特的专业特点，因此，将其称谓长 距离输送管道。
• 1、土壤及岩石类别的确定： 土石方工程土壤及岩石类别的划分，依工程勘 测资料与（土壤及岩石分类表）对照后确定。
• 2、地下水位标高低及排（降）水方法。 • 3、沟槽挖填起止标高、施工方法及运距。 • 4、岩石开凿、爆破方法，石渣清运方法及运
距。 • 5、细土的来源、成品率及运距。
（二）土石方工程量计算的一般规则
• （2）、围堰筑岛，区别不同材料和回填方式 按“l00 m3”为计量单位计算。
五、管线土石方开挖回填预算编 制实例
• 例题一： • ××××管道工程第××标段要编制一份管沟
开挖及回填预算，该标段的地质情况如下： • 5010桩+3km—5012桩-100m之前为山前缓坡，
长约4.52km。本段地形缓慢升降，地势开阔， 地表有低矮植被。地层为角砾，中密-密实， 一般粒径3-18mm，夹薄层中粗砂及粉土，含 碎石约25%；母岩成分凝灰岩、花岗石，强风 化。级配较好，挖掘困难，厚度大于3.0m，未 揭穿，未见地下水，对钢结构腐蚀性等极为弱。
长距离输水管渠道工程技术
一、长距离输水管渠道工程技术（一）输水工艺1、输水方式包括无压重力输水、有压重力输水、加压输水、重力和加压组合输水等。
2、设计时可根据下列条件，通过技术经济比较后，确定输水方式：（1）有良好的卫生防护条件，输水过程中保证所输送的水不受污染；（2）输水量稳定可靠；（3）调度方便；（4）运行安全可靠，维护管理方便。
3、当高差足够、地形适宜时且输送原水水量较大时，可采用明渠输水方式。
当输水量较小时，不宜采用明渠输水方式。
当采用明渠输水方式时，输水线路的选择应尽量避免人类生活和生产活动造成水质污染，且应有卫生防护措施，应计算输水过程中渗漏、蒸发等水量损失。
4、当高差足够、距离较长，在地形适宜时可采用无压重力暗渠输水方式。
（1）采用无压暗渠输水时，应设置检查井和通气设施。
当采用管径或当量直径小于700mm的圆形断面时，检查井间距不宜大于200m；当管径或当量直径大于700mm时，不宜大于400m。
必要时还应设置跌水井或水位控制措施。
（2）通气井或兼有通气作用的检查井，其井盖应考虑通气的可靠性，不宜采用普通不透气井盖。
（3）明渠和无压暗渠输水方式的流量调节应通过管渠首端控制，宜根据流量调节响应时间和用水情况，合理设置相应的调节构筑物或其他措施。
5、在一般情况下，当有足够的可利用输水地形高差时，宜优先选择有压重力输水方式。
（1）选择重力输水时，应充分利用地形高差，使输送设计流量时所采用的管径最小，以求得最佳经济效益。
（2）重力输水管道的最大流速不宜大于3m/s。
当流速大于3m/s时，应经过水锤分析计算设置减压消能装置和其他水锤防护措施。
（3）当重力输水管道进口端水位变化较大时，应加装减压消能装置。
（4）当重力输水管道在较低流量运行工况下产生较大富余水头时，也应加装减压消能装置。
6、当没有可利用的输水地形高差时，可选用水泵加压输水方式。
7、当水泵加压总扬程不大于90m，且输水距离不大于50km时，宜采用单级加压方式。
长输管道施工技术方案
长输管道施工技术方案1．1 管材验收1．2 测量、放样1．3 运输、吊装1．4 布管1．5 组对1．6 焊接、检验1．7 管沟开挖1．8 水工保护1．9 穿越工程施工方案（一）顶管穿越公（铁）路施工方案（二）大开挖穿越公路施工方案（三）大开挖穿越河流、沟渠施工方案（四）穿越管道、涵洞和电（光）缆施工方案（五）低山区石方沟槽开挖1．10 下沟及回填1．11 试压1．12 死口处理2 施工管理措施2．1 质量保证措施2．2 期保证措施2．3 安全文明施工保证措施2．4 成本控制措施2．5 交工文件资料管理3 附录：本工程执行的规范标准和有关规定1．1 管材验收从防腐厂家领取材料时，应对管材的材料原质量和管材的防腐质量由供应、质检人员进行检查验收，不合格者不得运至施工现场。
验收、运输交接时应办理工序交接手续。
1．1．1 检查钢管的原材料质量证明书，合格证应符合《石油天然气工业输送钢管交货技术条件第一部分：A级钢管》（GB/T9711.1-1997）要求。
1．1．2 检查成品管的防腐质量应符合《钢质管道熔结环氧粉末外涂层技术标准》（SY/T0315-97）（1）在管端1m处应有标记，标明钢管的规格、材质、等级、生产厂名称、执行标准；外涂层的类型、等级、防腐管编号、检验员代号、涂装厂名称、生产日期、执行标准。
（2）成品管外表面无损伤。
1．1．3 冷、热弯管外观不得有裂纹、皱折，椭圆度不得大于2%，外防腐不得脱层等损伤，焊缝不得分布于内外侧。
1.2 测量、放线1．2．1 根据图纸及现场交桩情况，用全站仪依据沿线的水准点和坐标网，放出管道中心线及作业边界线，打出百米中间桩及拐点桩，并在施工作业面边界线上撒出白灰线。
1．2．2 根据业主和监理要求对拐点桩作出现场修改的，应重新测量。
1. 3 运输、吊装1．3．1 集散点的选择根据对管道沿线道路、桥梁、涵洞等地形地貌勘测情况，确定沿各集散点，选择在交通便利、靠近施工作业线的地段，集散点场地用机械或人工进行平整，摆好软土（袋）或道木。
长距离输送管道工程施工
加热炉区工艺
罐区工艺
一、长距离输送管道概述
油气管道系统：
管道线路工程：包括一般地段管道敷设、特殊地段的管道敷设（丘陵、 山区、沙漠、湿地）、穿跨越（河流、公路、铁路、沟渠等）、阀室、
阴极保护、线路附属工程（水工、里程桩、标志桩、转交桩）；
站场工程：包括土建、工艺、道路、给排水、消防、暖通加热炉等； 电力系统：包括外电和厂区配电；
线路安装工程 长输管道施工主要内容 穿跨越工程 线路土建工程
线路附属工程
二、施工内容及施工工序
施工准备 测量放线 线路交桩 施工便道修筑 作业带扫线 土石方管沟开挖
防腐管运输
布管
现场坡口加工Biblioteka 组对焊接焊道检测及返修
管道就位 补口补伤 电火花检漏 光缆施工 地貌恢复 清管、测径、试压、干 燥、置换
水工保护及附属 工程施工
施工方法相比，工效可以提高40％。分为人工挖土方及机械挖土方。在
长输管道工程中，采用的土石方开挖一般方式为机械开挖。人工挖土方： 施工现场机械无法施工及遇到有地下电缆、光缆、管道等地下设施的地 段，地下设施前后1.5m范围内的沟槽采用人工开挖。 管沟边坡坡度应根据土壤类别、载荷情况和管沟开挖深度确定。深度
风动式空压机，也不能提供电源，采用电动凿岩设备，可采用手持
式燃气凿岩机钻孔。 2、施工中，在平缓地带，可多人同时钻孔，在陡峭地段，则宜从 山上往下进行钻孔施工，且不宜立体作业，避免松动岩石下塌伤人。 3、对于炮孔的间距，按照有关公式计算确定，炮孔装药量的计算， 根据炮孔的布置、爆破形式、地形、类等诸多因素确定。
一、长距离输送管道概述
SCADA系统主要由调度控制中心和后备控制中心的计
算机系统CDS、站控制系统SCS(DCS)、远程终端装置
油气长输管道管道下沟及回填施工及验收方案
油气长输管道管道下沟及回填施工及验收方案一、工程概况本工程是为了实现油气的长距离输送而建设的管道工程。
该工程的主要任务是在沿线敷设管道，并进行管道的下沟及回填施工。
工程的总长度约为XX公里，涉及管道规格为XX的油气长输管道。
二、施工前准备1.组织筹备：成立相应的施工指挥部和施工管理团队，明确职责分工和工作任务。
2.资料准备：准备施工图纸、工程量清单和相关资料以指导施工，并对施工队伍进行培训。
3.施工设备准备：采购和租借所需的施工设备、机械和工具，并进行调试和保养。
4.材料准备：购买和储备所需的管道、阀门、管件等材料，确保供应充足。
三、管道下沟施工1.沿线勘察：根据设计图纸和地质勘察报告，在施工前进行沿线的勘察，确定地质情况和施工条件。
2.沿线标志设置：根据设计要求，在施工前设置沿线标志，标明管道的位置和方向，以便施工操作。
3.设备安装：根据施工计划，进行施工设备和机械的设置和安装，确保施工过程顺利进行。
4.开挖沟槽：根据设计要求和现场情况，在沿线进行挖沟作业，确保沟槽的形状和尺寸符合设计要求。
5.注浆处理：在沟槽挖掘完成后，注入适当的注浆材料，加固土壤，提高地基的稳定性。
6.管道敷设：在沟槽中安装管道，保证管道的水平度和纵向坡度符合设计要求，并采取防腐措施。
7.管道连接：将管道进行连接，并在接头处进行密封和固定，确保管道连接牢固和密封。
8.固定支架安装：根据设计要求，安装和调整管道支架，保证管道的稳定性和安全性。
四、管道回填施工1.填筑支护：在管道上方填筑土方支护，保护管道的安全，并使管道与地面保持一定的距离。
2.回填土方：进行回填土方的施工，按照设计要求，采用适当的压实方式，确保土方的密实和稳定。
3.过渡层施工：在回填土方上进行过渡层施工，采用符合设计要求的材料，提高土方的稳定性和承载能力。
4.完工验收：对管道回填施工进行验收，检查施工质量和安全措施的执行情况，并办理相关手续。
五、质量验收标准1.管道下沟施工质量验收：管道的下沟施工符合设计要求，并达到相关规范和标准，无明显质量问题。
天然气长输管道施工方案
天然气长输管道施工方案1. 引言天然气长输管道是指将天然气经过压力调整、过滤、加热等处理后，通过长距离的管道进行输送的工程。
施工方案的制定对于保障管道质量、提高施工效率至关重要。
本文将介绍一种天然气长输管道施工方案，包括前期准备工作、施工流程、施工方法等内容。
2. 前期准备工作2.1 管道设计在施工开始之前，需要进行详细的管道设计。
设计包括管道的线路布置、管径选择、支架设计等内容。
根据管道所经过的地形、土壤条件、地下设施等因素进行合理的设计，确保施工过程中的安全性和稳定性。
2.2 土建施工在管道敷设之前，需要进行一系列的土建施工工作。
包括管道沟槽开挖、基础建设、支架安装等。
这些工作是保证管道稳固性的基础，需要严格按照设计要求进行施工。
2.3 材料采购与检验在施工之前，需要准备好各种所需的材料，包括钢管、阀门、管件等。
材料的采购需要选择正规可靠的供应商，并进行质量检验，确保管道施工所使用的材料符合国家标准和要求。
2.4 施工人员培训为了保证施工过程中的安全性和质量，需要对施工人员进行专业培训。
培训内容包括管道施工流程、安全操作规程、应急处理等。
只有具备相关知识和技能的人员才能进行管道施工工作。
3. 施工流程3.1 管道敷设在进行管道敷设之前，首先需要对沟槽进行清理，确保沟槽底部平整。
然后将管道逐段放入沟槽中，并进行连接。
连接方式可以选择焊接、螺纹连接等。
连接处需要进行密封处理，确保管道的密封性。
3.2 防腐保温管道敷设完成后，需要对管道进行防腐保温处理。
防腐处理可以选择涂刷防腐涂料、包裹防腐层等方式。
保温处理可以选择包裹保温材料、注入保温层等方式。
这些处理措施可以延长管道的使用寿命，提高管道的安全性和稳定性。
3.3 设备安装与调试管道敷设完成后，需要进行相关设备的安装和调试工作。
包括安装阀门、调节器、计量设备等。
安装过程中需要注意设备与管道的连接方式和位置，确保安装的准确性和稳定性。
安装完成后，还需要对设备进行调试，确保其工作正常。
长输管道技术施工要点(八分公司-孙艳)
天然气长输管道施工技术总结八分公司孙艳摘要：本技术总结含盖了天然气长输管道施工中关键工序，对安装单位的工作内容进行了详述，这些内容包括：交接桩、测量放线、施工作业带清理、运布管、管道组对焊接、防腐补口补伤、管沟开挖与回填、管线下沟、清管扫线、测径试压等，但对安装外及非关键工序的内容不做详述，这些内容包括：水工保护工程、地貌恢复、无损检测、阴极保护、管道回填后的地面音频检漏等。
引言：天然气长距离输送管道工程是我西气东输、调整结构产业和环境保护的利国利民工程，该类工程为野外作业，具有施工线路长、施工环境复杂、管径大、管壁厚、焊接质量要求高等特点。
本技术要点在编写过程中，进行了广泛的调研，对西气东输等有关资料进行了收集，认真总结和吸取了当前管道施工技术水平和实践经验，力求做到技术先进，确保工程质量和经济合理，既考虑到分公司目前的施工水平，又考虑到今后的发展方向，尽量与国内、国外先进规范接轨。
正文：一、主要施工设备：全站仪一台，75KW、50KW发电机两台，500熊谷半自动焊机送丝机4台套，400熊谷根焊焊机2台，吊管机（或履带吊）1台，挖机1台，内对口器1台（或液压式外对口器1台），打压泵1台（或高压风车1台）。
说明：以上施工设备是以一个机组（6个焊工，其中2人根焊、2人填充、2人盖面）配备的，可根据施工机组确定倍数。
二、主要材料：防腐钢管（螺旋缝埋弧钢管）、防腐钢管（直缝埋弧钢管，用于穿越、站内管道），热煨弯头、冷弯头（外委加工）、热伸缩带（套）、补伤片、冷缠带、纤维素焊条、焊丝、警示带等。
三、人员组织：每个机组配备焊工6人，管工2人，壮工12人（扫线、清管、磨口等，可根据作业带实际情况调整），防腐工4人。
机修电工1人（维护），司机2人。
四、工程特点长输管道作为铁路、公路、海运、民用航空和长输管道五大运输行业之一。
其输送介质，除常见的石油、天然气外，还有工业用气体如氧气、CO2、乙烯、液氨、矿浆、煤浆等介质。
浆体长距离管道输送工程设计规程
浆体长距离管道输送工程设计规程浆体长距离管道输送工程是工业和矿山生产中必不可少的一种输送方式，它能够实现高效、经济和环保的产品输送，并能够适应远距离、大流量和多种粉体物料输送的需求。
因此，本规程的编制旨在为浆体长距离管道输送工程的设计提供规范和指导，确保工程设计符合国家相关标准和规定，达到设计要求，保证工程实施的顺利进行。
1. 总则本规程适用于浆体长距离管道输送工程的设计，包括设计范围、设计要求、设计原则、设计标准、工程设计程序等方面。
2. 设计范围浆体长距离管道输送工程的设计范围包括输送介质及其特性、管道的材料、尺寸和布置、管道的支吊和锚固、管道的保温和防腐、管道的接头和阀门、泵站和配电系统等方面。
3. 设计要求(1) 安全：保证工程运行安全，预防漏水、泄漏和事故发生。
(2) 经济：实现低成本设计，提高工程经济效益。
(3) 环保：保证输送介质不污染环境，防止管道老化和腐蚀。
(4) 可靠：确保输送系统稳定可靠、运行平稳。
(5) 便捷：使输送过程方便快捷、操作维护简便。
4. 设计原则(1) 管道的选择应根据输送介质的物理化学性质和工艺特点，合理选择管道的材质、尺寸和布置方式。
(2) 管道的支吊和锚固应符合支吊间距、间隔和角度等相关规定，保证管道的稳固性和可靠性。
(3) 管道的保温和防腐应采用适当的材料和防腐措施，确保管道的耐腐蚀性和保温性。
(4) 管道的接头和阀门应选择耐高温、耐保压、密封可靠的材料和产品，并严格按照相关标准和规范执行连接和安装。
(5) 泵站和配电系统应根据输送距离、流量和压力，选择合适的泵和电气设备，并进行科学的布局和调试，保证系统的稳定和可靠运行。
5. 设计标准(1) 国家技术标准、专业规范和行业标准。
(2) 国际相关标准和规范，如 ISO、API、GB、JIS 等。
(3) 地方标准和企业标准。
6. 工程设计程序(1) 方案设计：确定输送介质、输送距离、流量和压力等参数，选择合适的管道材料、规格、布置和支吊方式，计算泵站和配电系统的参数，形成设计方案。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、长距离输送管道概述
长输管道管道大多采用密闭输送工艺，分输站点多， 输送油品种类多，各站分输量不均衡。为保证管道的安 全、平稳、可靠运行，需要采用能在调控中心对全线进 行监视和控制的系统， SCADA系统是长输管道中最常用
的且较为先进的控制系统。
一、长距离输送管道概述
SCADA系统主要由调度控制中心和后备控制中心的计 算机系统CDS、站控制系统SCS(DCS)、远程终端装置 RTU、通信系统构成。长输管道在调度控制中心的统一 调度下，协调优化运行，并采用全线调度中心控制级、 站场控制级和就地控制级的三级控制方式。
一、长距离输送管道概述
管线爬越丘陵 管线穿越河流
一、长距离输送管道概述
管线穿越隧道
我国原油管道建设现状
我国成品油管道分布图
我国天然气管道分布图
国内外长输管道施工技术现状
➢70年代及以前采用传统手工焊 ➢80年代初手工下向焊工艺 ➢90年代初，引进了自保护半自动焊设备和工艺 ➢2001年引进英国NOREAST公司的管道全位置自动焊内、外
长距离输送管道工程施工
中原油田 吴新芳
目录
1
长距离输送管道概述
2
施工内容及施工工序
3
线路穿跨越工程
ห้องสมุดไป่ตู้
4
线路附属工程
6
一、长距离输送管道概述
长输管道的定义：长输管道是指将石油（天然气）从其开发区（油 气田）输送到石油天然气加工企业、铁路、河运和海运装油（气）点 及输送泵（分输）站的干线管道；或将石油天然气从泵站、压气站、 配气站输送至城镇消费区油库、储气库（罐）的干线管道。长输管道 一般指管径为200 mm以上的大口径管道。
长输管线敷设
海上管线敷设
某中转站的阀组区工艺
中间泵站-泵安装
加热炉区工艺
罐区工艺
一、长距离输送管道概述
油气管道系统： ➢管道线路工程：包括一般地段管道敷设、特殊地段的管道敷设（丘陵、 山区、沙漠、湿地）、穿跨越（河流、公路、铁路、沟渠等）、阀室、 阴极保护、线路附属工程（水工、里程桩、标志桩、转交桩）； ➢站场工程：包括土建、工艺、道路、给排水、消防、暖通加热炉等； ➢电力系统：包括外电和厂区配电； ➢通信系统：包括地面站、程控交换机、硅芯管及光缆敷设； ➢仪表和自动化控制系统（SCADA）：包括远程自动控制系统； ➢控制中心：包括控制室、综合楼、生活基地、附属设施； ➢其他：包括管道桥梁、管道隧道、伴行公路等。
丘陵--指矮岗、土丘，一公里距离以内的地下起伏相对高差在3050m范围内的地带。
沼泽--系指有水的草丛湿地或泥水淤积的地带。
一、长距离输送管道概述
平原段
山区段
丘陵段
目录
1
长距离输送管道概述
2
施工内容及施工工序
3
线路穿跨越工程
4
线路附属工程
6
二、施工内容及施工工序
长输管道施工主要内容
线路土石方工程 线路安装工程 穿跨越工程 线路土建工程 线路附属工程
SCADA系统机构图
中心控制级
站场控制级
一、长距离输送管道概述
石油天然气管道： 油、气井口—集输管道—首站（净化、脱硫）—油、气管道（干线、
支干线、支线）—中间站（分输站、清管站、阀室）—油、气管道— 末站（城市门站）—城市管网—用户。
油井、气井
用户
集输管道
城市管网
首站（净化、 脱硫）
末站（城市门站）
二、施工内容及施工工序
全站仪测量
GPS卫星定位测坐标
2.1 施工准备
施工准备：包括技术准备、资料准备、施工机具设备准备、物资准备和 现场准备。主要是设计交底及图纸会审工作。编制、报批施工组织设计、 施工方案及施工设备的准备等等。
2.2线路交桩、测量放线
线路交桩：是在设计人员完成详细勘察阶段，其成果已得到建设单位认 可，设计单位与施工单位在现场进行控制(转角)桩、沿线路设置的临时 性、永久性水准点的对接后，施工单位应进行测量放线，将桩移到施工 作业带的边缘。设计代表在现场向施工单位交接设计控制(转角)桩时， 应核对桩号、里程、高程、转角角度。
二、施工内容及施工工序
测量放线：是依据线路平面、断面图、设计控制桩、水准标桩，采用GPS 定位，全站仪进行测量放线。对于丢失的控制桩、水准标桩，可根据交 接桩记录和GPS仪等定测手段进行补桩。管道测量放线应放出线路轴线 (或管沟开挖边线)和施工作业带边界线。在线路轴线(或管沟开挖边线) 和施工作业带边界线上加设百米桩，并在桩间拉线或撒白灰线。施工作 业带边界线在作业带扫线前放出，线路中线在扫线后、布管前放出。
焊机
国内外长输管道施工技术现状
PAW2000自动焊机
一、长距离输送管道概述
管道敷设因地形的起伏不同，有平原、丘陵、山区、沼泽地段之分， 如下：
平原--管道敷设在地形比较平坦或地形起伏的矮岗、土丘地带（在 1km长度内，地形起伏相对高差在30m范围内的地带）。
山区--系指一般的山岭、沟谷（在250m距离以内的地形起伏相对高 差为50m范围内的地带）和高原台阶地带（台上平地顺线路方向长度 在2km以内）。
长输管道由线路和站场两大部分构成。起点设首站，终点设末站， 中间在50-100公里设一中间泵站。首站是将输送介质收集、储存、计 量、加压，输送到下一站，所以首站的主要工艺设备有储罐、输送泵、 流量计或压缩机、加热炉等。末站是接受介质或向用户转输、出售等， 所以末站除了具备首站的设备，还需修建装卸栈桥或码头。
二、施工内容及施工工序
施工准备 线路交桩
测量放线
作业带扫线 施工便道修筑
土石方管沟开挖
防腐管运输
布管
补口补伤
清管、测径、试压、干 燥、置换
现场坡口加工
组对焊接
焊道检测及返修
管道就位 电火花检漏 光缆施工
管沟回填 三桩埋设 阴保安装
水工保护及附属 工程施工
线路施工工序
地貌恢复 音频检漏
线路交工
二、施工内容及施工工序
油、气管道（干线、 支干线、支线）
中间站（分输站、清管 站、阀室）
油、气管道
一、长距离输送管道概述
长距离输油管道：将原油从油田区域内输送到油田区域外，中间需经 过加热、加压才能完成原油输送的管线。
长距离输气管道：将天然气从管线首站输送到城市或工矿企业一级调 压计量站的管线。 该类管道长度均超过25km。由于距离长、管径大，无论是在平原、 丘陵或山区敷设，有时还要穿跨越河流、山谷，穿越公路和铁路，因 而施工比较复杂。
