《电力拖动》期末考试A卷答案

《电力拖动》期末考试A卷答案

《电力拖动》期末考试A卷答案姓名_________ 座号_______ 得分________一、填空 30%1.工作在额定电压交流 1500 伏及以下或直流 1200 伏及以下的电器称为低压电器。

2. 按钮的触头允许通过的电流较小,一般不超过 5 安。

3.低压短路器用作电源总开关或电动机控制开关时,在电源进线侧必须加装刀开关或熔断器等,以形成明显的断开点。

4.熔断器主要由熔体、熔管和熔座三部分组成。

5.热继电器的热元件要串接在三相主电路中,常闭触头要串接在控制电路中。

6.凸轮控制器启动操作时,手轮不能转动太快,应逐级启动,防止电动机的启动电流过大,停止使用时,应将手轮准确地停止零位。

7布线顺序一般以接触器为中心,由里向外,由低至高,先控制电路,后主电路进行,以不妨碍后续布线为原则。

8.电源进线应接在螺旋式熔断器的下接线座上,出线应接在上接线座上。

9.交流接触器主要由电磁系统、触头系统、灭弧装置和辅助部件组成。

10.电路图一般分为电源电路、主电路和辅助电路三部分绘制。

11.生产机械运动部件在正、反转两个方向运转时,一般要求电动机能实现正反转控制。

12.要使三相异步电动机反转,就必须改变通入电动机定子绕组的三相电源相序,即只要把接入电动机三相电源进线中的任意两相对调接线即可。

二、选择题 30%1. HK系列开启式负荷开关可用于功率小于(A)kW的电动机控制线路中。

A.5.5 B.7.5 C.102. 能够充分表达电气设备和电器的用途及线路工作原理的是(B)。

A.接线图 B.电路图 C.布置图3.熔断器的额定电流应(B)所装熔体的额定电流。

A.大于 B.大于或等于 C.小于4.机床电路中多采用( B )系列熔断器作为短路保护。

A.RC1A B. RL1 C.RT05.最常用的接近开关为(C)。

A.光电型 B.电磁感应型 C.高频振荡型6.接触器的自锁触头是一对(A)。

A.常开辅助触头 B.常闭辅助触头 C.主触头7. 一般情况下,热继电器中热元件的整定电流为电动机额定电流的(B)倍。

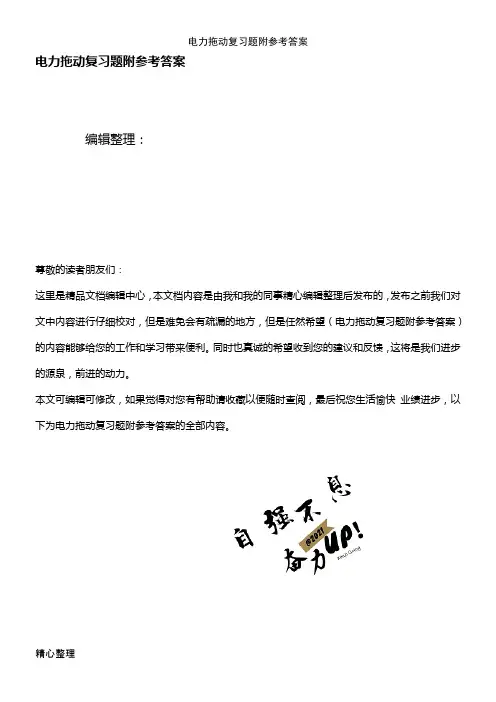

(最新整理)电力拖动复习题附参考答案

(最新整理)电力拖动复习题附参考答案

电力拖动复习题附参考答案编辑整理:尊敬的读者朋友们:这里是精品文档编辑中心,本文档内容是由我和我的同事精心编辑整理后发布的,发布之前我们对文中内容进行仔细校对,但是难免会有疏漏的地方,但是任然希望(电力拖动复习题附参考答案)的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈,这将是我们进步的源泉,前进的动力。

本文可编辑可修改,如果觉得对您有帮助请收藏以便随时查阅,最后祝您生活愉快业绩进步,以下为电力拖动复习题附参考答案的全部内容。

一、填空题(每空一分,共50分)1、位置开关是一种将机械信号转换为电气信号,以控制运动部件位置或行程的自动控制电器.2、除照明和电加热电路外,熔断器一般不宜用作过载保护电气,主要用于短路保护。

3、要求几台电动机的启动或停止必须按一定的先后顺序来完成的控制方式,叫电动机的顺序控制。

4、能够在两地或多地控制同一台电动机的控制方式叫电动机的多地控制。

对多地控制,只要把各地的启动按钮并联、停止按钮串联就可以实现.5、通常规定:电源容量在180KVA以上,电动机容量在7KW以下的三相异步电动机可以采用直接启动。

6、常见的降压启动方法有四种分别是:定子绕组串电阻降压启动、自耦变压器降压启动、Y—△降压启动、延边三角形降压启动。

7、所谓制动,就是给电动机一个与转动方向相反的转矩使它迅速停转或限制其转速。

制动方法一般有两类:机械制动和电力制动.8、电力制动常用的方法有反接制动、能耗制动、电容制动和再生发电制动等.9、在电动机控制线路中,实现短路保护的电器是熔断器和低压断路器。

10、根据工作电压的高低,电器可分为高压电器和低压电器。

11、工作在额定电压交流1200V及以下或直流1500V及以下的电器称为低压电器.12、低压开关一般为非自动切换电器,常用的主要类型有刀开关、组合开关和低压断路器等。

13、熔断器是低压配电网络和电力拖动系统中用作短路保护的电器,使用时串联在被测电路中。

2009-2010电机与拖动试卷A最终版答案

2009-2010电机与拖动试卷A最终版答案

2. 已知一台三相 50Hz 绕线式异步电动机,额定电压 U1N=380V,额定功率 PN=
100KW,额定转速 nN=970r/min,在额定转速下运行时,机械摩擦损耗 pmec =
1KW,忽略附加损耗,当电动机额定运行时。求:

(1)额定转差率 sN (2)电磁功率 Pem

(3)额定电磁转矩 TN
13

B A A B B A D B A C C ABC ABD

一.选择题(本题共 13 道小题,其中 1-11 为单选题每题 1 分,
12,13 小题为多选题每题 2 分,共 15 分)
1.某 p 对极直流电机电枢绕组为单叠绕组,则电枢绕组的并联支路对数为 a 则
A.a=2p B.a=p
C.a=电刷个数
采用同一电源供电。根据接线的不同,其线路电流、电枢电流以及励磁电流之 A ︶
间的关系式也不尽相同。
(1)对于自励直流电动机,励磁电流 I f 与电枢电流 I a 无关。
(2)对于并励直流电动机,


3
(3)对于串励直流电动机,



(4)对于复励直流电动机,


4
4.画出三相异步电动机的 T 型等效电路,并说明各参数的物理意义。(10 分)
3. 直流电动机有哪几种励磁方式?在不同的励磁方式下,线路电流、电枢电流、 励磁电流三者之间的关系如何?(8 分) 直流电动机的励磁方式可分为他励和自励两大类。其中,自励又包括:并励、

串励和复励三种形式。

采用他励时,直流电动机的励磁绕组采用单独的励磁电源供电,而电枢绕

组则采用另一电源供电。而对于自励方式的直流电机,其励磁绕组与电枢绕组

2009年电机及拖动基础期末考试试题及答案顾绳谷

2009年电机及拖动基础期末考试试题及答案顾绳谷

2009年电机及拖动基础期末考试试题及答案顾绳谷第一篇:2009年电机及拖动基础期末考试试题及答案顾绳谷一、填空题:{每空1分,共20分}1、飞轮矩折算原则是(功率传递关系不变,系统贮存动能不变),转矩折算原则是(折算前后功率不变)。

2、直流电机正常工作时的电枢电流是由(负载转矩Tl)和(每极磁通)决定的。

3、使直流电机反转,只需改变(电源极性)或(励磁电流方向也即磁通方向)。

4、变压器空载试验可以测出T型等值电路中的(励磁电阻Rm)和(励磁电抗Xm)。

5、变压器理想的并联运行条件除一、二次侧额定电压相同外,还有(连接组别相同)和(短路阻抗标幺值相等)。

6、三相异步电机正常运行时转子回路的频率由(电源频率f1)和(转差率s)共同决定。

7、三相异步电机有时可以直接启动,而在下面两种情况下不可直接启动:(变压器容量不足够大且电机功率不足够小时),(带动重载即启动转矩不够大时)。

8、三相异步电机工作时的电磁转矩T与(主磁通大fai1)和(转子电流的有功分量I2cos小fai2)有关。

[就是P331下方的那个公式]9、异步交流电机的改变同步转速的调速方式中,既可改变(供电频率f1)又可改变(鼠笼电机的极对数p)10、还有两个空,实在想不起来了。

(08自动化三班—崔巍整理)二、简答题。

{每题8分,共40分}1、电力拖动系统稳态运行的条件是什么?2、图示说明他励直流电机能耗制动的功率流程。

3、推倒三相异步电机的电磁功率、机械功率和转差功率三者的关系。

4、三相异步电机从基频向下变频调速时为何要同时降低钉子电压U1?5、画出三相异步线绕式电机能耗制动的实验接线图。

三、计算题{每题10分,共40分}1、与P73 例题4-2(1)、P78例题4-6类似。

考的是直流电机的降压调速和静差率。

2、与P99例题4-8(1)类似。

考的是能耗制动停车时间。

3、与P246例题7-11几乎一样。

考的是交流电机简化机械特性公式。

4、与P319例题10-2(3)几乎一样。

电力拖动考试试题(有答案)

电力拖动考试试题(有答案)

电力拖动考试试题(有答案)期终考试电力拖动试题试题年级专业记分一、填空题(44分)1、电力拖动系统由四个基本部分组成,即()、()、()和()。

2、凡是根据外界指定的信号或要求,自动或手动接通和分断电路,断续或连续地实现对电路或非电对象转换、控制、保护和调节的()都属于电器的范围。

低压电器通常是指工作在交流()V及以下与直流()V及以下电路中的电器。

3、主令电器是一种非自动切换的()电器,它在控制电路中的作用是()去控制接触器、继电器或其他电器执行元件的(),使电路()或(),从而达到控制电力拖动系统的启动与停止以及改变系统的工作状态,实现生产机械的自动控制。

4、熔断器是低压电路及电力控制线路中一种最简单的过载和短路保护电器。

()是熔断器的主要组成部分,一般制作熔体的材料有两种:一种是()材料制成的不同直径的熔丝、由于()、(),一般用于()电路中。

另一种是()材料()较容易,但会引起(),一般用于()电路中。

5、每一种熔体都有()电流和()电流两个参数。

()电流是指长时间通过熔体而不熔断的电流值。

()电流一般是熔体额定电流的2倍。

6、交流接触器的结构主要由()、()和()三大部分组成。

7、交流接触器的电磁系统是用来操纵触头的闭合和断开的,它包括()、()和()三部分。

交流接触器的铁心一般用()叠压后铆成,以减少交变磁场在铁心中产生的()和()损耗,防止铁心过热。

交流接触器线圈的电阻较小,所以铜引起的发热较小。

为了增加铁心的散热面积,线圈一般做成()而()的圆筒状。

交流接触器的铁心上有一个短路铜环,称为(),它的作用是减少交流接触器吸合时产生的()和()。

8、继电器一般由()机构、()机构和()机构等三个部分组成。

继电器一般用于控制()电流电路,触头额定电流不大于()。

二、选择题(12分)1、单台电动机的短路保护在选择熔体时,应考虑电机的启动电流。

因此熔体的额定电流应为电动机额定电流的【】倍。

A、1B、1.5~2.5C、4~7D、10~202、热继电器在对电动机作过载保护时,热继电器的整定电流应为电动机额定电流的【】倍。

电力拖动A卷(答案_评分标准)参考资料

电力拖动A卷(答案_评分标准)参考资料

2010-2011学年第一学期期末考试电力拖动试卷(A卷)姓名:学号:班级:一不变时,他励直流电动机的调速方法有降压调速、电枢回路串电阻调速和弱磁调速三种1、当电流Ia方法。

2、他励直流电动机的制动方法有能耗制动、反接制动和回馈制动。

3、直流发电机电磁转矩的方向和电枢旋转方向_相反_,直流电动机电磁转矩的方向和电枢旋转方向_相同_。

4、直流发电机的励磁方式有:他励、并励、串励和复励。

5、直流无刷电动机主要由电动机本体、转子位置传感器和电子开关电器三部分组成。

6、电力变压器主要由铁心、绕组、绝缘套管、油箱及附件等部分组成。

7、变压器并联运行时,各台变压器的容量和结构可以不同,为了达到理想并联情况,必须满足条件:1、各变压器的额定电压与电压比相等,2、各变压器的连接组标号相同,3、各变压器的短路阻抗标幺值相等,短路阻抗角相同;8、三相异步电动机定子绕组接法为三角形,才有可能采用Y-△起动。

9、绕线型异步电动机转子串入适当的电阻,会使起动电流减小,起动转矩增大。

10、一台空载运行的三相异步电动机,当略微降低电源频率而保持电源电压大小不变时,电动机转速下降。

11、三相笼型异步电动机减压起动时,常用的减压起动方法有:定子串电阻或串电抗减压起动、串自耦变压器减压起动、Y/△减压起动。

二选择题(共15分)1、他励直流电动机的人为特性与固有特性相比,其理想空载转速和斜率均发生了变化,那么这条人为特性一定是: A(A)串电阻的人为特性;(B)降压的人为特性;(C)弱磁的人为特性。

2、已知一三相异步电机,定子槽数为24,磁极数为4,则槽距角α为 A 。

A.60°;B.20°;C.30°;D.40°3、同步电机的转子类型有 B 。

A .隐极式和凸极式;B .鼠笼式和绕线式;C .隐极式和鼠笼式4、他励直流电动机的固有机械特性是 C 。

A . 双曲线;B .抛物线;C .一条直线;D . 圆弧线。

电力拖动练习题及答案

电力拖动练习题及答案

练习题一、交流异步电动机转速表达式是什么?160(1)(1)fn s n s p=-=- 其中1n 为同步转速,n 为电机转速,s 为转差率二、变频调速的协调控制原则是什么?1、恒磁通变频调速:Φ=const —— 基频以下,即1U C f≈ 2、恒功率变频调速: P =const —— 基频以上 (弱磁调速)C三、根据下图,分别指出磁能和磁共能由哪一区域表示?并给出磁能和磁共能的关系。

磁能m W 由区域O-a-b 所表示,磁共能mW '由区域O-a-c 所表示。

mm W W i ψ'+=四、给出Clark 变换112210A B C V V V V V αβ⎡⎤--⎤⎡⎤⎢⎥=⎢⎥⎢⎥⎣⎦⎢⎥⎣⎦,121210A B C V V V V V αβ⎡⎤⎡⎤⎡⎤⎥⎢⎥=-⎢⎥⎥⎢⎥⎣⎦⎢⎥-⎣⎦⎣五、给出Park 变换M 11T 11cos sin sin cos V V V V αβθθθθ⎡⎤⎡⎤⎡⎤=⎢⎥⎢⎥⎢⎥-⎣⎦⎣⎦⎣⎦,11M 11T cos sin sin cos V V V V αβθθθθ-⎡⎤⎡⎤⎡⎤=⎢⎥⎢⎥⎢⎥⎣⎦⎣⎦⎣⎦六、给出ABC 坐标系统异步电动机的动态数学模型SSSR S S RS RR R R L L i L L i ψψ⎡⎤⎡⎤⎡⎤=⎢⎥⎢⎥⎢⎥⎣⎦⎣⎦⎣⎦ L U Ri LPi i ωθ∂=++∂ e 0120SR T RSL T pi i L θθ∂⎛⎫ ⎪∂=⎪∂ ⎪ ⎪∂⎝⎭2m me m 2L d d T T J R K dt dtθθθθΩ=+++ 其中:111111111111111111111112211221122l SS l l L L L L L L L L L L L L L ⎡⎤+--⎢⎥⎢⎥⎢⎥=-+-⎢⎥⎢⎥⎢⎥--+⎢⎥⎣⎦()()()()()()121212121212121212cos cos 120cos 120cos 120cos cos 120cos 120cos 120cos SR L L L L L L L L L L θθθθθθθθθ⎡⎤+-⎢⎥⎢⎥=-+⎢⎥⎢⎥+-⎣⎦222222222222222222222112211221122l RRl l L L L L L L L L L L L L L ⎡⎤+--⎢⎥⎢⎥⎢⎥=-+-⎢⎥⎢⎥⎢⎥--+⎢⎥⎣⎦T RS SR L L =,SSSR RSRR L L L L L ⎛⎫=⎪⎝⎭,m p θθ=七、以转子磁链定向,给出MT 坐标系的动态数学模型'M1M11M2'T1T11T2''''M21M1M22'''T21T1T20S M S M M R M R L i L i L i L i L i L i L i L i ψψψψψ⎧=+⎪=+⎪⎨=+=⎪⎪=+=⎩ 11111M1M111111T1T1'''12M2'''12T200000SS MM S SMM M RS MS Rr PL L PL L i u L r PL L PL i u PL r PL i L L r i ωωωωωω+--⎡⎤⎡⎤⎡⎤⎢⎥⎢⎥⎢⎥+⎢⎥⎢⎥⎢⎥=⎢⎥⎢⎥⎢⎥+⎢⎥⎢⎥⎢⎥⎣⎦⎣⎦⎣⎦ '12T1'M e RL T p i L ψ=, 22m m e L m d d T T J R K dt dt θθθθΩ=+++ 八、说明磁场定向控制思想以产生同样的旋转磁势为准则,在三相坐标系上的定子交流电流i A 、i B 、i C ,通过三相/两相变换和同步旋转变换,可以等效成同步旋转坐标系上的直流电流i m 和i t 。

2009电力拖动试题标准规定答案解析(三本)A卷

2009电力拖动试题标准规定答案解析(三本)A卷

太 原 科 技 大 学 华 科 学 院2008级《电力拖动》评分标准 A 卷一、填空题(共25分,每空0.5分)1. 电力拖动系统一般是由 电动机 、 传动机构 、 工作机构 、 控制设备 和 电源 五部分组成。

2. 用运动方程式来表示单轴电力拖动系统中电磁转矩T 、负载转矩T L 与转速n 之间的关系dt dn GD T T L ⨯=-3752或dtd J T T L Ω⨯=-。

3. 在多轴电力拖动系统简化为单轴系统的过程中,所遵循的折算原则是:保持系统的 功率 传递关系和系统的贮存 动能 不变。

所以,转矩应按照 传动比(或j ) 的反比来折算,飞轮矩应按照 传动比的平方(或j 2) 的反比来折算,在起升机构中的滑轮组倍率实质上就是 传动比(或j ) 的一部分。

4. 判定电力拖动系统稳定运行的充要条件是L T T =和LdT dT dn dn<。

5. 直流电动机定子部分的作用是 产生固定磁场(或产生磁场) ,异步电动机定子部分中的作用 产生旋转磁场 。

6. 直流电动机按励磁方式的不同可分为 他励 、 并励 、 串励 、 复励 四种。

7. 他励直流电动机中的损耗主要有 铁损耗 、 铜耗 、 机械摩擦损耗(空载损耗) 等。

(答出杂散损耗(或附加损耗)也得分)8. 他励直流电动机的人为机械特性主要有 串电阻 、 降电压 、 弱磁 三大类。

9. 直流电机铭牌上的额定功率对直流发电机来说是指 电刷端的输出电功率(或N N I U ) ,对直流电动机来说是指 转轴上输出的机械功率(N N N I U η) 。

10. 他励直流电动机固有机械特性的一般表达式为n=n 0-βT ,其中理想空载转速n 0等于Ne N C U φ,机械特性的斜率β等于2Nt e aC C R φ。

11.他励直流电动机工作在第一、三象限时处于电动运转状态,此时,电磁功率P M>0;而在第二、四象限时处于制动运转状态,此时,电磁功率P M<0。

电力及电机拖动考试题(含参考答案)

电力及电机拖动考试题(含参考答案)

电力及电机拖动考试题(含参考答案)一、单选题(共40题,每题1分,共40分)1、三相电机的正常接法若是△形,当错接成Y形,则电流、电压、功率将发生如下变化 ___。

( )A、电流电压变低,输出的机械功率为额定功率的1/2B、电流、电压、功率基本不变C、电流电压变高,输出的机械功率为额定功率的1/2D、电流电压变低,输出的机械功率为额定功率的1/3正确答案:D2、三相异步电动机定子各相绕组的电源引出线应彼此相隔______电角度。

( )A、180°B、60°C、90°D、120°正确答案:D3、按功率转换关系同步电动机可分为______类。

( )A、4B、1C、2D、3正确答案:D4、直流电动机的调速方案,越来越趋向于采用______调速系统。

( )A、磁放大器二极管整流—直流电动机B、晶闸管可控整流—直流电动机C、交磁电机扩大机—直流电动机D、直流发电机—直流电动机正确答案:B5、同步电动机出现“失步”现象的原因是______。

( )A、电源电压过高B、电动机轴上负载转矩太小C、电动机轴上负载转矩太大D、电源电压太低正确答案:C6、一台电力变压器型号为SL7-560/10,其中字母“L”表示变压器的______的。

( )A、绕组是用铝线绕制B、绕组是用铜线绕制C、冷却方式是油浸风冷D、冷却方式是油浸自冷正确答案:A7、三相绕线转子异步电动机的调速控制采用______的方法。

( )A、改变定子绕组磁极对数B、转子回路串联频敏变阻器C、改变电源频率D、转子回路串联可调电阻正确答案:D8、变压器二次侧的额定电压是指原绕组接在额定电压、额定频率的电源上,副绕组______的端电压。

( )A、开路时B、接额定负载时C、短路时D、接50%额定负载时正确答案:A9、三相异步电动机旋转磁场的旋转方向是由三相电源的___决定。

( )A、相位差B、相序C、相位D、频率正确答案:B10、电流互感器的准确度等级有0.2、0.5、1.0、______、10五级。

090702电力拖动控制系统A答案

090702电力拖动控制系统A答案
答:无环逻辑控制环节DLC按照系统的工作状态,指挥系统进行正、反组的自动切换,其输出信号,确保主电路没有出现环流的可能。(4分)
封锁延时:关断等待时间,以确认电流已经过零,而非因电流脉动引起的误信号;
开放延时:触发等待时间,以确保被关断的晶闸管已恢复阻断能力,防止其重新导通。(4分)
三、计算题(总计20分)
答:ASR饱和、ACR饱和(4分);最大电压给定下的开环直流拖动系统,电枢电流等于负载电流,转速稳定(4分)。
4.为什么说离散化是微机数字控制系统的特点之一?
答:数字化:数值不能连续导致离散;(4分)采样时间:采样不能连续导致离散。(4分)
5.逻辑控制的无环流可逆调速系统中,无环逻辑控制环节DLC的作用是什么?其中设置了什么延时,为什么?
—————————————————装订线—————————————————
标准答案及评分标准第1页
课程名称:电机拖动控制系统A(A卷)
一、选择题(每题2分,总计20分)
1. V-M直流调速系统利用改变直流电动机的()实现速度的调节。
A电枢回路电阻;B电枢电压;C励磁电流;D以上情况均可能。
2.晶闸管触发整流装置可以近似成一阶惯性环节,其时间常数为()
A逆变待整流B待逆变整流
C整流待逆变B待整流逆变
答案:BCABB
AABDA
—————————————————装订线—————————————————
第2页
二、分析简答题(每题8分,总计40分)
1.假设某转速单闭环调速系统的电源电压突然降低,则该调速系统将如何进行调节,请结合稳态结构图加以说明。
答:电源电压突然降低,直流侧电压降低,电流下降低于负载电流,转速下降,转速反馈电压下降,转速调节器输入增加,控制电压上升,直流侧电压上升,电流上升高于负载电流,转速上升,最后转速稳定,电流与负载电流平衡。

《电力拖动》试卷A(参考答案)

《电力拖动》试卷A(参考答案)

《电力拖动》试卷A(参考答案)班级姓名座号得分一、填空(35分)1.布线时,严禁损伤导线线芯和导线绝缘。

2.要使三相异步电动机反转,就必须改变通入电动机定子绕组的三相电源线相序即把接入电动机三相电源进线中的任意两相对调接线即可。

3.能在两地或多地控制同一台电动机的控制方式叫电动机的多地控制°4.常见的降压启动方法有四种:定子绕组串电阻降压启动;自耦变压器降压启动: 星-三角降压启动;延边三角降压启动和软启动等几种。

5.所谓制动,就是给电动机一个与转动方向相反的转矩使它迅速停转。

制动的方法一般有机械制动和电力制动。

6.降压启动是指利用启动设备将电压适当降低后,加到电动机定子绕组上进行启动,待电动机启动运转后,再使其电压恢复到额定电压正常运转。

降压启动的目的是减小启动电流。

7.要求几台电动机的启动或停止,必须按一定的先后顺序来完成的控制方式,称为电动机的顺序控制。

三相异步电动机可在主电路或控制电路实现顺序控制。

8.位置控制又称行程控制或限位控制,是利用生产机械运动部件上的挡铁与行程开关碰撞,使其触头动作,来接三—或断开电路。

9.闸瓦制动器包括闸轮、闸瓦、杠杠和弹簧。

10.目前常见的软启动器主要由电子式、磁控式、自动液体电阻式等类型。

二、选择题(14分)1.电动机直接启动时的启动电流较大,一般为额定电流的(C)倍。

A.1~3B.2~4C.4~72.能够充分表达电气设备和电器的用途及线路工作原理的是(A)。

A.电路图B,接线图C.布置图3.机床电路中多采用(C)系列熔断器作为短路保护。

1.RClAB.RTOC.RLl4.QJD3系列油浸式手动自耦减压器,适用于一般工业用50HZ、电压为380V、功率为(B)的三相笼型异步电动机,作不频繁降压启动和停止用。

A.10~30KWB.10~75KWC.14~300KW5.XJOl系列自耦减压器启动箱广泛应用于交流为50HZ、电压为380V、功率为(C)的三相笼型异步电动机的降压启动。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

太 原 科 技 大 学 华 科 学 院2008级《电力拖动》评分标准 A 卷一、填空题(共25分,每空0.5分)1. 电力拖动系统一般是由 电动机 、 传动机构 、 工作机构 、 控制设备 和 电源 五部分组成。

2. 用运动方程式来表示单轴电力拖动系统中电磁转矩T 、负载转矩T L 与转速n 之间的关系dt dn GD T T L ⨯=-3752或dtd J T T L Ω⨯=-。

3. 在多轴电力拖动系统简化为单轴系统的过程中,所遵循的折算原则是:保持系统的 功率 传递关系和系统的贮存 动能 不变。

所以,转矩应按照 传动比(或j ) 的反比来折算,飞轮矩应按照 传动比的平方(或j 2) 的反比来折算,在起升机构中的滑轮组倍率实质上就是 传动比(或j ) 的一部分。

4. 判定电力拖动系统稳定运行的充要条件是L T T =和LdT dT dn dn<。

5. 直流电动机定子部分的作用是 产生固定磁场(或产生磁场) ,异步电动机定子部分中的作用 产生旋转磁场 。

6. 直流电动机按励磁方式的不同可分为 他励 、 并励 、 串励 、 复励 四种。

7. 他励直流电动机中的损耗主要有 铁损耗 、 铜耗 、 机械摩擦损耗(空载损耗) 等。

(答出杂散损耗(或附加损耗)也得分)8. 他励直流电动机的人为机械特性主要有 串电阻 、 降电压 、 弱磁 三大类。

9. 直流电机铭牌上的额定功率对直流发电机来说是指 电刷端的输出电功率(或N N I U ) ,对直流电动机来说是指 转轴上输出的机械功率(N N N I U η) 。

10. 他励直流电动机固有机械特性的一般表达式为n=n 0-βT ,其中理想空载转速n 0等于Ne NC U φ,机械特性的斜率β等于2Nt e aC C R φ。

11. 他励直流电动机工作在第一、三象限时处于 电动 运转状态,此时,电磁功率P M > 0; 而在第二、四象限时处于 制动 运转状态,此时,电磁功率P M < 0。

12. YZR 电动机的含义是 三相异步绕线式起重冶金用电机 。

(答出三相、异步、绕线式、起重冶金专用任三个给0.5分)13.一般工作机械的电动机主要工作方式分为连续工作方式(或S1)、短时工作方式(或S2)、周期性断续工作方式(或S3)三种。

14.三相异步电动机按转子结构可分为绕线式和鼠笼式两大类。

15.判定下列各种情况下,采用电动机惯例的一台他励直流电动机运行在什么状态:①P1 >0,P M >0,I a>0,正向电动状态;②E a <0,E a I a >0,反向电动状态;③T >0,n <0,U = U N,倒拉反转运行;④n <0,U =-U N,I a >0,反向回馈制动运行。

16.三相异步电动机最大电磁转矩与电压成平方正比(或2U)关系;临界转差率与转子回路电阻成正比(或2r)关系。

17.拖动位能性恒转矩负载运行于正向电动状态的三相异步电动机,若采用能耗制动停车,当n=0时,必需采取上闸(制动器抱闸)停车措施。

18.拖动较小的阻抗性恒转矩负载运行于正向电动状态的三相异步电动机,若采用电枢反接制动,当n=0时,需采取断电上闸(或切断电源并制动器抱闸)停车措施停车,否则,系统会运行在Ⅲ象限,工作在反向电动状态。

19.异步电动机机械特性的实用形式2mmmTs sTs s=+。

二、单项选择题(共6分,每空1分)1.电力拖动系统中已知电动机转速为1000r/min,工作机构转速为100 r/min,传动效率为0.85,工作机构未折算的实际转矩为180N.m,电动机电磁转矩为20 N.m,该系统肯定运行 C 。

A) 加速过程B) 恒速C) 减速过程D) 停止不动2.如不考虑机械强度或换向问题,在下列条件下拖动负载运行时,从充分利用电动机来讲,哪种情况下电动机的输出功率最大 B 。

A) 强迫通风,环境温度60℃B) 强迫通风,环境温度40℃C) 自然冷却,环境温度60℃D) 自然冷却,环境温度40℃3.一台他励直流电动机,,当提升某重物时,负载转矩T L=T N,电动机额定转速为n N=710rpm,忽略传动损耗,现要以相同的速度把该重物下放,可以采用的办法是 D 。

A) 降低电源电压U1B) 改变气隙磁通量C) 对调定子绕组任意两出线端D) 串入合适的电阻4.他励直流电动机中,下列物理量中方向不变的是D 。

①励磁电流;②电枢电流;③电枢感应电动势;④电枢元件感应电动势;⑤电枢导条中的电流;⑥主磁极中的磁通;⑦电枢铁心中的磁通;A) ②③④⑥B) ①②⑤⑥C) ④⑤⑥⑦D) ①②③⑥5.一台YZR电动机,提升某重物,当达到一定高度时需要短时停在空中,不使用例如抱闸等装置使卷筒停转的办法,那么可以采用的办法是 B 。

A) 切断电动机电源B) 在电动机转子绕组中串入适当的三相对称电阻C) 对调定子绕组任意两出线端D) 降低电动机电源电压6.一台电动机连续工作方式额定功率为40kW,短时工作方式15min工作时间额定功率为P N1,30min工作时间额定功率为P N2,则C 。

A) P N1=P N2=40kW B) P N1<P N2<40kWC) P N1>P N2>40kW D) P N2> P N1>40kW三、判断题(正确的在括号里写“T”,错误的写“F”,共12分,每题1分)正确的打“√”,错误的打“×”也同样评分。

1.在起重运输机械的电力拖动系统中要得到稳定运行,电动机必须具有从右向下倾斜的机械特性。

(F)2.直流电动机串多级电阻起动,在起动过程中,每切除一级起动电阻时,电枢电流都会突变。

(T)3.直流发电机主磁极磁通产生感应电动势存在于电枢绕组中。

(F)4.起重机提升与下放同一重物时,传动机构的损耗转矩一样大。

(T)5.他励直流电动机电磁功率P M<0,说明此时电动机已经变为他励直流发电机了。

(F)6.空载转矩T0是一个制动性的转矩,永远与转速n的方向相反。

(T)7.他励直流电动机降压调速与弱磁调速,都可以做到无级调速。

(T)8.他励直流电动机的电枢电流增大,电磁转矩也一定增大。

(T)9.绕线式三相异步电动机转子回路串入适当电抗,能增大起动转矩。

(F)10.三相绕线式异步电动机转子回路串入电阻可增大起动转矩,串入电阻值越大,起动转矩也越大。

(F)。

11.三相异步电动机的临界转差率S m的大小与转子电阻r2无关。

(F)12.三相异步电动机的变极调速只能用在笼型转子电动机上。

(T)四、问答题(共20分)1.确定电动机功率的原则和步骤。

(4分)答:原则和步骤:①工作制、工作级别、JC值。

②计算负载功率P L。

③根据负载功率,预选电动机的额定功率和其它参数。

④校核预选电动机;一般先校核温升,再校核过载倍数,必要时校核启动能力。

⑤三者都通过,所选的电动机便选定,通不过,从第三步重新开始,直到通过为止。

⑥不过热。

⑦不过载。

⑧保证启动时间(或保证足够的启动能力)。

(每条0.5分,共4分)2.异步电动机和直流电机的定子和转子铁心的各用什么材料制成?为什么?(4分)答:①直流电动机的定子用厚钢板,转子用硅钢片制成;异步电动机的的定子和转子都用硅钢片制成。

(2分)②这主要是因为直流电机定子产生固定的磁场,定子产生的涡流损耗和铁损耗较小,因而用厚钢板,转子铁心随磁通方向变化产生涡流与磁滞损耗,因而用导磁性能好的硅钢片。

(1分)③异步电动机定子产生旋转的磁场,此时的涡流损耗和铁损耗较大,转子铁心也产生涡流与磁滞损耗,因此都用导磁性能好、,损耗小的硅钢片。

(1分)3.三相异步电动机能否长期运行在最大转矩下工作?为什么?(4分)答:①不能。

(1分)②电机在实际运行中有可能发生负载突然增大而导致过载。

(1分)③电压波动时影响真实的电动机特性而导致过载。

(1分)④电机是按照额定运行情况来设计的,在电机带额定转矩工作时,电机内部的损耗、温升、机械受力等都是允许的,如果使电机长期运行在最大转矩下,电流最大,电机内部的损耗、温升及机械受力等都要超过设计的允许值,就可能损坏电机。

(1分)4.容量为几千瓦时,为什么直流电动机不能直接启动而三相鼠笼异步电动机却可以直接启动?(8分)答:直流电动机若直接启动时:①启动电流达十几倍额定电流以上;②无法换向;③由于发热使温度升高而烧毁电动机。

而三相鼠笼式异步电动机启动时:①启动电流只有额定电流的4至7倍;②没有换向问题;③在控制启动次数的情况下,启动过程短时过电流电动机发热没有问题;④启动转矩足够大。

⑤因此,容量在几千瓦范围内,直流电动机不能直接启动而三相鼠笼异步电动机却可以直接启动。

(每条1分)五、作图分析题(共21分)1.下图中所示为一台空载并励直流电动机的接线,已知按图(a)接线时电动机顺时针启动,请标出按图(b)、(c)、(d)界限时,电动机的启动方向。

(3分)或:逆时针顺时针逆时针2. 在直角坐标中绘出直流他励电动机在电动与各种制动状态时的机械特性曲线并写出其机械特性方程,同时标出P 1,P M ,T ,n 的方向。

(18分) 答:机械特性方程: ①正向电动运行2N t e aN e N C C R C U n φφ-=0,0,0,01>>>>n T P P M②反向电动运行2Nt e aN e N C C R C U n φφ--=0,0,0,01<<>>n T P P M③能耗制动过程2Nt e a C C R R n φ+-=0,0,0,01><<=n T P P MTT L2n0n1-T L1T L1 正向电动运行正向回馈制动过程能耗制动运行倒拉反转运行反向回馈制动运行反向电动运行反接制动过程O-n0n 能耗制动过程④能耗制动运行2Nt e a C C R R n φ+-=0,0,0,01<><=n T P P M⑤反接制动过程2N t e aN e N C C RR C U n φφ+--=0,0,0,01><<>n T P P M⑥倒拉反转制动运行2N t e aN e N C C RR C U n φφ+-=0,0,0,01<><>n T P P M⑦正向回馈制动过程2N t e a N e C C R C Un φφ-=0,0,0,01><<<n T P P M⑧反向回馈制动运行2N t e aN e N C C RR C U n φφ+--=0,0,0,01<><<n T P P M评分标准:①画出T —n 坐标给1分;②画出阻抗性负载和位能性负载曲线(T L1、T L2、-T L1)给1分;③画出二个电动状态、三个制动过程、三个制动运行给8分;(每个1分)④写出八个特性方程给4分;(每个0.5分)⑤P 1,P M ,T ,n 给出任意两个正确给0.5分,一个8个,共4分。

相关文档
最新文档
