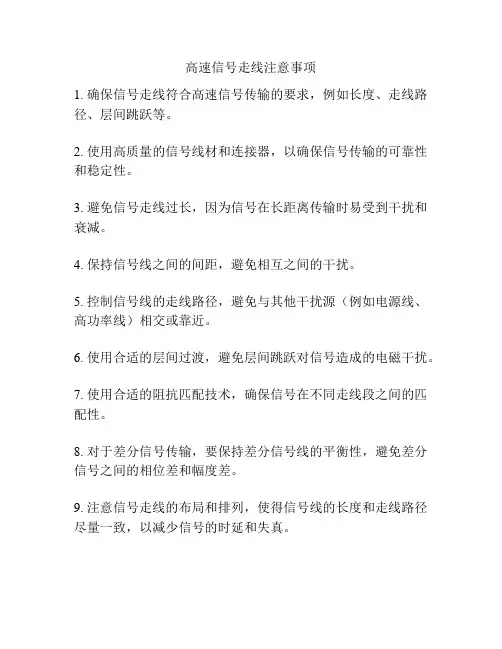

高速信号走线规则

高速信号走线规则随着信号上升沿时间的减小，信号频率的提高，电子产品的EMI问题，也来越受到电子工程师的关注。

高速PCB设计的成功，对EMI的贡献越来越受到重视，几乎60％的EMI问题可以通过高速PCB来控制解决。

规则一：高速信号走线屏蔽规则在高速的PCB设计中，时钟等关键的高速信号线，走需要进行屏蔽处理，如果没有屏蔽或只屏蔽了部分，都是会造成EMI的泄漏。

建议屏蔽线，每1000mil，打孔接地。

如上图所示。

规则二：高速信号的走线闭环规则由于PCB板的密度越来越高，很多PCB LAYOUT工程师在走线的过程中，很容易出现这种失误，如下图所示：时钟信号等高速信号网络，在多层的PCB走线的时候产生了闭环的结果，这样的闭环结果将产生环形天线，增加EMI 的辐射强度。

规则三：高速信号的走线开环规则规则二提到高速信号的闭环会造成EMI辐射，同样的开环同样会造成EMI辐射，如下图所示：时钟信号等高速信号网络，在多层的PCB走线的时候产生了开环的结果，这样的开环结果将产生线形天线，增加EMI 的辐射强度。

在设计中我们也要避免。

规则四：高速信号的特性阻抗连续规则高速信号，在层与层之间切换的时候必须保证特性阻抗的连续，否则会增加EMI的辐射，如下图：也就是：同层的布线的宽度必须连续，不同层的走线阻抗必须连续。

规则五：高速PCB设计的布线方向规则相邻两层间的走线必须遵循垂直走线的原则，否则会造成线间的串扰，增加EMI辐射，如下图：相邻的布线层遵循横平竖垂的布线方向，垂直的布线可以抑制线间的串扰。

规则六：高速PCB设计中的拓扑结构规则在高速PCB设计中有两个最为重要的内容，就是线路板特性阻抗的控制和多负载情况下的拓扑结构的设计。

在高速的情况下，可以说拓扑结构的是否合理直接决定，产品的成功还是失败。

如上图所示，就是我们经常用到的菊花链式拓扑结构。

这种拓扑结构一般用于几Mhz的情况下为益。

高速的拓扑结构我们建议使用后端的星形对称结构。

规则七：走线长度的谐振规则检查信号线的长度和信号的频率是否构成谐振，即当布线长度为信号波长1／4的时候的整数倍时，此布线将产生谐振，而谐振就会辐射电磁波，产生干扰。

规则八：回流路径规则所有的高速信号必须有良好的回流路径。

近可能的保证时钟等高速信号的回流路径最小。

否则会极大的增加辐射，并且辐射的大小和信号路径和回流路径所包围的面积成正比。

规则九：器件的退耦电容摆放规则退耦电容的摆放的位置非常的重要。

不合理的摆放位置，是根本起不到退耦的效果。

退耦电容的摆放的原则是：靠近电源的管脚，并且电容的电源走线和地线所包围的面积最小。

SI高速电路设计：高速PCB设计理论基础第一部分信号完整性知识基础第一章高速数字电路概述现代的电子设计和芯片制造技术正在飞速发展，电子产品的复杂度、时钟和总线频率等等都呈快速上升趋势，但系统的电压却不断在减小，所有的这一切加上产品投放市场的时间要求给设计师带来了前所未有的巨大压力。

要想保证产品的一次性成功就必须能预见设计中可能出现的各种问题，并及时给出合理的解决方案，对于高速的数字电路来说，最令人头大的莫过于如何确保瞬时跳变的数字信号通过较长的一段传输线，还能完整地被接收，并保证良好的电磁兼容性，这就是目前颇受关注的信号完整性(SI)问题。

本章就是围绕信号完整性的问题，让大家对高速电路有个基本的认识，并介绍一些相关的基本概念。

1.1 何为高速电路“高速电路”已经成为当今电子工程师们经常提及的一个名词，但究竟什么是高速电路?这的确是一个“熟悉”而又“模糊”的概念。

而事实上，业界对高速电路并没有一个统一的定义，通常对高速电路的界定有以下多种看法：有人认为，如果数字逻辑电路的频率达到或者超过45MHZ-50MHZ，而且工作在这个频率之上的电路已经占到了整个电子系统一定的份量(比如说1/3)，就称为高速电路；也有人认为高速电路和频率并没有什么大的联系，是否高速电路只取决于它们的上升时间；还有人认为高速电路就是我们早些年没有接触过，或者说能产生并且考虑到趋肤效应的电路；更多的人则对高速进行了量化的定义，即当电路中的数字信号在传输线上的延迟大于1/2上升时间时，就叫做高速电路，本文也沿用这个定义作为考虑高速问题的标准。

此外，还有一个容易产生混淆的是“高频电路”的概念，“高频”和“高速”有什么区别呢?对于高频，很多人的理解就是较高的信号频率，虽然不能说这种看法有误，但对于高速电子设计工程师来说，理解应当更为深刻，我们除了关心信号的固有频率，还应当考虑信号发射时同时伴随产生的高阶谐波的影响，一般我们使用下面这个公式来做定义信号的发射带宽，有时也称为EMI发射带宽：F=1／(Tr*π)，F是频率(GHz)；Tr(纳秒)指信号的上升时间或下降时间。

通常当F>100MHz的时候，就可以称为高频电路。

所以，在数字电路中，是否是高频电路，并不在于信号频率的高低，而主要是取决于上升沿和下降沿。

根据这个公式可以推算，当上升时间小于3.185ns左右的时候，我们认为是高频电路。

对于大多数电子电路硬件设计工程师来说，完全没有必要拘泥于概念的差异，心中应该有个广义的“高速”定义，那就是：如果在确保正确的电气连接的前提下，电路仍不能稳定的高性能工作，而需要进行特殊的布局，布线，匹配，屏蔽等处理，那么，这就是“高速”设计。

1.2 高速带来的问题及设计流程剖析虽然不少人对高速可能有了一点概念性的认识，但往往难以想象在所谓的“高速”情况下，会真正给实际的电路系统带来什么样的后果，这里我举几个实际的案例来剖析一下高速给PCB设计带来的一系列问题。

A．某公司早期开发的一个产品，一直工作良好，可是最近生产出来的一批却总是毛病不断，受到许多客户的抱怨。

可是根本没有对设计进行任何变动，连使用的芯片也是同一型号的，原因是什么呢?B．某个PCB工程师Layout经验非常丰富，设计的产品很少出过问题，但最近设计了一块PCB板，却发现了EMC检测不合格的问题，改变布线也毫无效果，但以前类似的板子却没有这样的问题。

C．一个专业的内存模块设计工程师，从EDO内存到SDRAM的PC66，PC100，设计过很多项目，很少出现问题，可是自从内存时钟频率上到133MHz以上时，几乎很少有设计能一次性通过的。

简单分析一下上面的几个案例，A的情况是由于芯片的工艺改进造成的，虽然所使用的芯片基本电路功能一样，但随着的IC制造工艺水平的提高，信号的上升沿变快了，于是出现了反射、串扰等信号不完整的问题，从而导致突然失效；B例子中，通过细致地检测，最终发现是PCB板上有两个并排平行放置的电感元件，所以产生了较为严重的EMI；C中的内存设计师则是因为忽视了严格的拓补结构要求，在频率提高、时序要求更严格的情况下，非单调性和时钟偏移等问题造成了设计的内存模块无法启动。

除了以上提到的三个实例，还有很多其他的问题，比如因为电容设计不当导致电源电压不稳而无法工作，数模接地不正确产生的干扰太严重使得系统不稳定等等。

随着电子技术的不断发展，类似于以上的各种问题层出不穷，而且可以预见，今后还会出现更多的这样或那样的问题。

所以，了解信号完整性理论，进而指导和验证高速PCB的设计是一件刻不容缓的事情。

传统的PCB设计一般经过原理图设计、布局、布线、优化等四个主要步骤，由于缺乏高速分析和仿真指导，信号的质量无法得到保证，而且大部分问题必须等到制板测试后才能发现，这大大降低了设计的效率，提高了成本，显然在激烈的市场竞争下，这种设计方法是很不利的。

于是，针对高速PCB设计，业界提出了一种新的设计思路，称为“自上而下”的设计方法，这是一种建立在实时仿真基础上优化的高效设计流程，见图1-1-1：图1-1-1高速PCB设计流程从上面的流程图可以看到，高速的PCB设计在完成之前，经过多方面的仿真、分析和优化，避免了绝大部分可能产生的问题，如果依托强大的EDA仿真工具，基本上能实现“设计即正确”目的。

在整个高速设计过程中，信号完整性工程师必须贯穿于设计的始终，Cadence公司的首席顾问Donald Telian曾给信号完整性工程师归纳了七点作用：∙研究和定义(pioneering and defining)∙分类和总结(Partitioning 和Approximating)∙建模和测量(Modeling and Measuring)∙设计和优化(Designing and optimizing)∙量化和验证(Quantifying and verifying)∙减少和简化(Reducing and simplifying)∙联系和调试(Correlating and Debugging)对于以上这七大作用的详细阐述，可以参见1997 high performance system Design Conference上Donald Telian的原稿。

1.3 相关的一些基本概念在具体讨论信号完整性理论知识之前，这节中我们将对高速设计中经常提到的一些基本名词做些简单地整理和介绍，给初步接触高速的设计人员提供一个概念性的认识。

信号完整性(Signal Integrity)：就是指电路系统中信号的质量，如果在要求的时间内，信号能不失真地从源端传送到接收端，我们就称该信号是完整的。

传输线(Transmission Line)：由两个具有一定长度的导体组成回路的连接线，我们称之为传输线，有时也被称为延迟线。

集总电路(Lumped circuit)：在一般的电路分析中，电路的所有参数，如阻抗、容抗、感抗都集中于空间的各个点上，各个元件上，各点之间的信号是瞬间传递的，这种理想化的电路模型称为集总电路。

分布式系统(Distributed System)：实际的电路情况是各种参数分布于电路所在空间的各处，当这种分散性造成的信号延迟时间与信号本身的变化时间相比己不能忽略的时侯，整个信号通道是带有电阻、电容、电感的复杂网络，这就是一个典型的分布参数系统。

上升/下降时间(Rise/Fall Time)：信号从低电平跳变为高电平所需要的时间，通常是量度上升/下降沿在10%-90%电压幅值之间的持续时间，记为Tr。

截止频率(Knee Frequency)：这是表征数字电路中集中了大部分能量的频率范围(0．5/Tr)，记为Fknee。

，一般认为超过这个频率的能量对数字信号的传输没有任何影响。

特征阻抗(Characteristic Impedance)：交流信号在传输线上传播中的每一步遇到不变的瞬间阻抗就被称为特征阻抗，也称为浪涌阻抗，记为Zo。

可以通过传输线上输入电压对输入电流的比率值(V/I)来表示。

传输延迟(Propagation delay)：指信号在传输线上的传播延时，与线长和信号传播速度有关，记为tpd微带线(Micro-Strip)：指只有一边存在参考平面的传输线。
