万向节联轴器标准
万向节联轴器标准
万向节联轴器是一种用于传递动力和运动的机械部件，具有结构紧凑、传动效率高等特点。
以下是万向节联轴器的标准：
1. 结构要求：万向节联轴器应具有结构简单、紧凑、拆卸方便等特点，方便维护和保养。
2. 尺寸要求：万向节联轴器的尺寸应符合设计要求，偏差应在规定范围内。
3. 性能要求：万向节联轴器应具有优良的传动性能和减震性能，能够承受一定的扭矩和冲击载荷。
4. 精度要求：万向节联轴器的制造精度应符合要求，包括尺寸精度、形位公差等，以确保联轴器的装配精度和使用性能。
5. 材料要求：万向节联轴器的材料应符合要求，具有良好的机械性能和耐腐蚀性能，能够满足使用要求。
6. 试验要求：万向节联轴器应进行必要的试验，包括性能试验、耐久试验等，以确保其性能和质量符合要求。
7. 标识要求：万向节联轴器应有清晰的标识，包括型号、规格、生产日期等，以便于管理和使用。
以上是万向节联轴器的标准，希望能对您有所帮助。

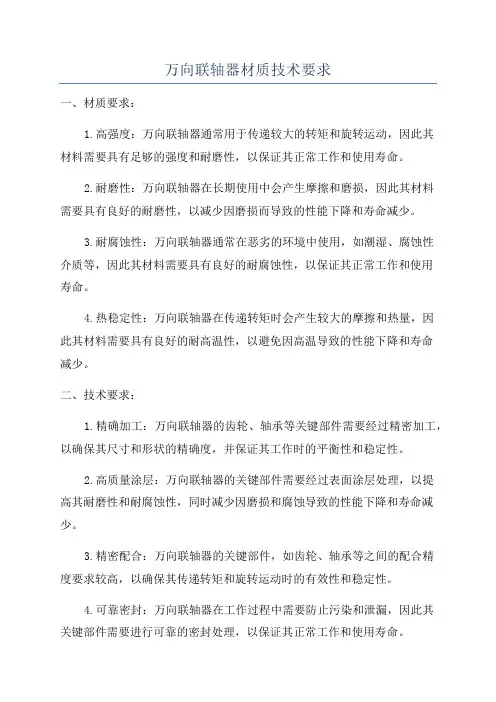

万向联轴器材质技术要求
万向联轴器材质技术要求一、材质要求：1.高强度：万向联轴器通常用于传递较大的转矩和旋转运动，因此其材料需要具有足够的强度和耐磨性，以保证其正常工作和使用寿命。
2.耐磨性：万向联轴器在长期使用中会产生摩擦和磨损，因此其材料需要具有良好的耐磨性，以减少因磨损而导致的性能下降和寿命减少。
3.耐腐蚀性：万向联轴器通常在恶劣的环境中使用，如潮湿、腐蚀性介质等，因此其材料需要具有良好的耐腐蚀性，以保证其正常工作和使用寿命。
4.热稳定性：万向联轴器在传递转矩时会产生较大的摩擦和热量，因此其材料需要具有良好的耐高温性，以避免因高温导致的性能下降和寿命减少。
二、技术要求：1.精确加工：万向联轴器的齿轮、轴承等关键部件需要经过精密加工，以确保其尺寸和形状的精确度，并保证其工作时的平衡性和稳定性。
2.高质量涂层：万向联轴器的关键部件需要经过表面涂层处理，以提高其耐磨性和耐腐蚀性，同时减少因磨损和腐蚀导致的性能下降和寿命减少。
3.精密配合：万向联轴器的关键部件，如齿轮、轴承等之间的配合精度要求较高，以确保其传递转矩和旋转运动时的有效性和稳定性。
4.可靠密封：万向联轴器在工作过程中需要防止污染和泄漏，因此其关键部件需要进行可靠的密封处理，以保证其正常工作和使用寿命。
5.弹性设计：万向联轴器需要具有一定的弹性，以适应不同工况下的转矩和旋转运动，并能够吸收冲击和震动，以减少因冲击和震动导致的性能下降和寿命减少。
6.可靠的连接方式：万向联轴器的连接方式需要具有足够的强度和稳定性，以确保其能够可靠地传递转矩和旋转运动，并能够快速拆卸和安装，以方便维护和更换。
总之，万向联轴器的材质和技术要求对于其正常工作和使用寿命至关重要。
高强度、耐磨性、耐腐蚀性和热稳定性是其材质要求的重点，而精确加工、高质量涂层、精密配合、可靠密封、弹性设计和可靠的连接方式是其技术要求的关键。
通过合理选择材料和精良的加工工艺，可以提高万向联轴器的性能和寿命，从而为工业生产提供更加可靠和高效的传动装置。
万向联轴器
b
D1
D0
A
c
D
d
2、摩擦式离合器 （1)单片式圆盘摩擦离合器 结构：由固定圆盘1、活动圆盘2、滑环组成。 工作原理：移动滑环，可实现两圆盘的结合与分离，靠
摩擦扭矩: Tmax=Fa f Rf
摩擦力带动从动轴转动。
优点：
1.在任何转速条件下两轴都可以 进行结合； 2.过载时打滑，起保护作用； 3.结合平稳、冲击和振动小。
挠性联轴器
有弹性元 件联轴器
万向联轴器
作用：用于传递两相交轴之间的动力和运动，而且在传动过程
中，两轴之间的夹角还可以改变。共轴、 有夹角
应用：广泛应用于汽车、机床等机械传动系统中。
α
万向联轴器
中文名称：
万向联轴器
英文名称：
universal joint
定义：
一种特殊的球面铰链四杆机构，其中除机架外， 每一个构件上两转动副轴线间的夹角均为90°。
联轴器、离合器
作用：主要用于将两根轴联接在一起，使它们一起旋 转，并传递扭矩，也可用作安全装置。
▲
联轴器----用于将两轴联接在一起，机器运转时两 轴不能分离，只有在机器停车时才可将两轴分离；
▲ 离合器----在机器运转过程中，可使两轴随时接合
或分离的一种装置。 它可用来操纵机器传动的断 续，以便进行变速或换向；
SWC型-万向联轴器配套的十字轴承参数
1．万向联轴器选型前必须明确先决条件和 情况？
2．
3．
怎样分析十字万向联轴器找正的过程?
神马是测量万向联轴器同轴度的顺序?
万向联轴器的选型
选型问题万向联轴器选型前必须明确先决 条件和情况：
1.从原动机到万向联轴器之间有无传动装置。若 有传动比是多少，通过中间传动装置以后是几根 轴输出，即是否有功率分流。考虑到原动机的类 型、功率 及其转速等。 2.需要考虑到原动机的类型和选配十字轴式万向 联轴器传递负荷的负荷类别：单向恒定负荷、脉 动负荷或双向交变负荷。万向联轴器的安装状态 如何。水平、垂直还是倾斜安装。 要尽可能使其 轴线折角小于3度， 如果不得已倾斜安装， 要确 定水平和垂直角是多少。

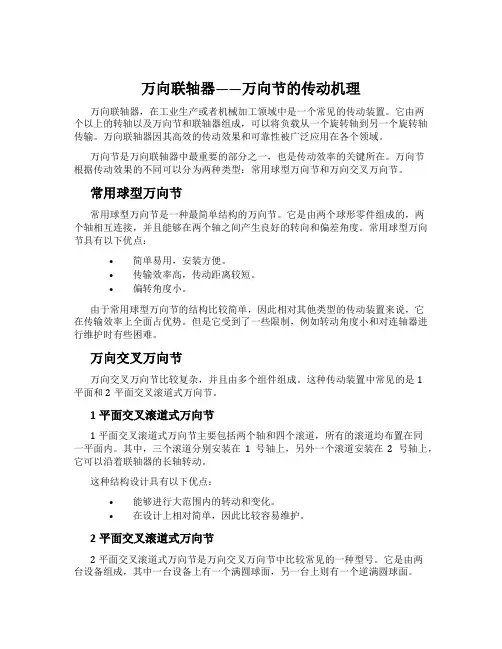

万向联轴器——万向节的传动机理
万向联轴器——万向节的传动机理万向联轴器，在工业生产或者机械加工领域中是一个常见的传动装置。
它由两个以上的转轴以及万向节和联轴器组成，可以将负载从一个旋转轴到另一个旋转轴传输。
万向联轴器因其高效的传动效果和可靠性被广泛应用在各个领域。
万向节是万向联轴器中最重要的部分之一，也是传动效率的关键所在。
万向节根据传动效果的不同可以分为两种类型：常用球型万向节和万向交叉万向节。
常用球型万向节常用球型万向节是一种最简单结构的万向节。
它是由两个球形零件组成的，两个轴相互连接，并且能够在两个轴之间产生良好的转向和偏差角度。
常用球型万向节具有以下优点：•简单易用，安装方便。
•传输效率高，传动距离较短。
•偏转角度小。
由于常用球型万向节的结构比较简单，因此相对其他类型的传动装置来说，它在传输效率上全面占优势。
但是它受到了一些限制，例如转动角度小和对连轴器进行维护时有些困难。
万向交叉万向节万向交叉万向节比较复杂，并且由多个组件组成。
这种传动装置中常见的是1平面和2平面交叉滚道式万向节。
1平面交叉滚道式万向节1平面交叉滚道式万向节主要包括两个轴和四个滚道，所有的滚道均布置在同一平面内。
其中，三个滚道分别安装在1号轴上，另外一个滚道安装在2号轴上，它可以沿着联轴器的长轴转动。
这种结构设计具有以下优点：•能够进行大范围内的转动和变化。
•在设计上相对简单，因此比较容易维护。
2平面交叉滚道式万向节2平面交叉滚道式万向节是万向交叉万向节中比较常见的一种型号。
它是由两台设备组成，其中一台设备上有一个满圆球面，另一台上则有一个逆满圆球面。
2平面交叉滚道式万向节具有以下优点：•可以进行较大的转动角度。
•在负载较重时，仍然保持着较高的传动效率。
无论是哪一种类型的万向节，在传动过程中都需要延长联轴器的使用寿命。
下面我们来了解一些使用万向节的技巧。
使用万向节的技巧1.仔细阅读设备使用说明书，了解联轴器的特点和技术指标，从而能更好地维护设备。
2.安装联轴器时，应按照使用说明书和技术标准正确安装，避免出现插销的误插问题和安装前轴和轴座涂抹的不平均问题。

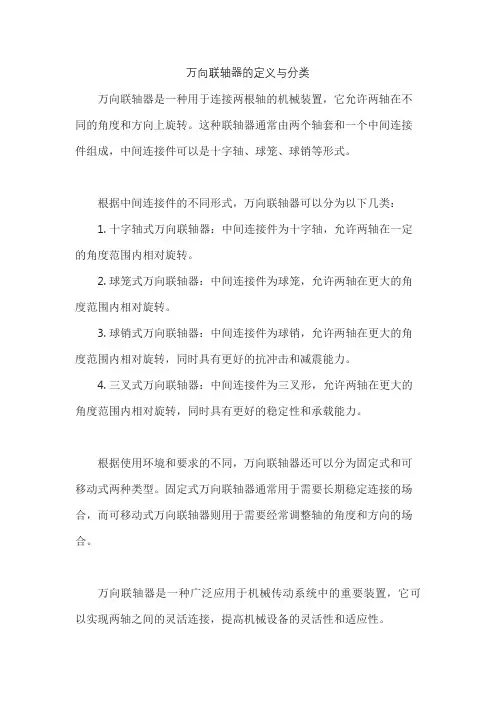

万向联轴器的定义与分类
万向联轴器的定义与分类
万向联轴器是一种用于连接两根轴的机械装置，它允许两轴在不同的角度和方向上旋转。
这种联轴器通常由两个轴套和一个中间连接件组成，中间连接件可以是十字轴、球笼、球销等形式。
根据中间连接件的不同形式，万向联轴器可以分为以下几类：
1. 十字轴式万向联轴器：中间连接件为十字轴，允许两轴在一定的角度范围内相对旋转。
2. 球笼式万向联轴器：中间连接件为球笼，允许两轴在更大的角度范围内相对旋转。
3. 球销式万向联轴器：中间连接件为球销，允许两轴在更大的角度范围内相对旋转，同时具有更好的抗冲击和减震能力。
4. 三叉式万向联轴器：中间连接件为三叉形，允许两轴在更大的角度范围内相对旋转，同时具有更好的稳定性和承载能力。
根据使用环境和要求的不同，万向联轴器还可以分为固定式和可移动式两种类型。
固定式万向联轴器通常用于需要长期稳定连接的场合，而可移动式万向联轴器则用于需要经常调整轴的角度和方向的场合。
万向联轴器是一种广泛应用于机械传动系统中的重要装置，它可以实现两轴之间的灵活连接，提高机械设备的灵活性和适应性。
万向联轴器的参数及主要尺寸
万向联轴器的参数及主要尺寸
万向联轴器是一种用于传动旋转运动的机械装置，其主要作用是将两个非同轴的旋转轴连接起来，在传递转矩的同时允许轴的角度偏移。
万向联轴器由若干个旋转部件组成，每个旋转部件都具有特定的参数和尺寸。
下面将介绍万向联轴器的一般参数以及主要尺寸。
1.参数：
(1)额定转速：万向联轴器工作时所能承受的最大转速。
(2)额定扭矩：万向联轴器所能承受的最大转矩。
(3)角偏差能力：万向联轴器所能容许的两轴之间的角度偏差。
(4)圆规：万向联轴器的任意两轴形成一个偏心圆，圆规是描述该偏心圆大小的参数。
(5)隔离效果：万向联轴器在传递转矩的同时要保证两个轴之间的隔离效果，防止干扰传导。
(6)质量：万向联轴器的重量，直接影响其使用时的惯性和转动平衡性能。
2.主要尺寸：
(1)轴孔直径：万向联轴器安装在轴上的孔直径。
(2)外径：万向联轴器的最大外径，包括所有旋转部件的外廓尺寸。
(3)长度：万向联轴器由两轴之间连接的旋转部件组成，其长度是两轴之间的距离。
(4)键槽尺寸：万向联轴器通常通过键槽来固定在轴上，键槽的尺寸包括槽宽、槽深和槽距等。
(5)旋转部件直径：万向联轴器的旋转部件通常为多个圆柱形零件，其直径决定了整个联轴器的大小和重量。
不同类型的万向联轴器参数和尺寸可能有所差异，例如常见的万向节和万向万向联轴器等。
此外，还有一些特殊功能的万向联轴器，如弹性万向联轴器和高速万向联轴器，其参数和尺寸也有所不同。
因此，在选择和使用万向联轴器时，需要考虑具体的应用要求，并参考相应的产品说明书和技术手册。
万向联轴器工作原理
万向联轴器工作原理万向联轴器是一种用于传递转矩和旋转运动的机械装置，它能够在多个方向上传递动力，因此在许多工业和机械设备中被广泛应用。
它的工作原理是通过特殊的设计，使得它能够在不同方向上传递转矩，同时允许轴线之间的一定偏差。
本文将详细介绍万向联轴器的工作原理及其应用。
1. 万向联轴器的结构。
万向联轴器通常由内外两个轴承和中间的连接件组成。
内外轴承分别连接到两个轴上，而连接件则允许内外轴承在不同方向上进行一定的偏转。
这种结构使得万向联轴器能够在多个方向上传递转矩，同时允许轴线之间的一定偏差。
2. 万向联轴器的工作原理。
当两个轴之间需要传递转矩时，万向联轴器的内外轴承会开始转动。
连接件的设计使得内外轴承能够在不同方向上进行一定的偏转，从而允许轴线之间的偏差。
这种设计使得万向联轴器能够在多个方向上传递转矩，同时保持轴线之间的一定偏差。
3. 万向联轴器的应用。
万向联轴器广泛应用于各种机械设备中，特别是需要在多个方向上传递转矩的设备。
例如，汽车的传动系统中就经常使用万向联轴器来传递动力，因为汽车的发动机和车轮之间需要在不同方向上传递转矩。
此外，工业生产中的输送带、风力发电机、船舶等设备也经常使用万向联轴器来传递转矩。
总结。
万向联轴器是一种能够在多个方向上传递转矩的机械装置，它的工作原理是通过特殊的设计，使得内外轴承能够在不同方向上进行一定的偏转，从而允许轴线之间的偏差。
这种设计使得万向联轴器能够在多个方向上传递转矩，广泛应用于各种机械设备中。
通过本文的介绍，相信读者对万向联轴器的工作原理有了更深入的了解。
万向联轴器——万向联轴器找正的意义和具体的操作方法
万向联轴器——万向联轴器找正的意义和具体的操作方法引言当机械结构在运动中需要变换方向时，采用万向联轴器是一个常见的选择。
万向联轴器是一种机械传动件，是由两端置于同一轴线上的两个轴套和中间连接其的活动件组成的，其作用是处理非同一轴线传动时产生的角度偏差和轴心移动，使传动联结更加牢固，发挥其传递动力和扭矩的最大能力。
在实际应用过程中，由于安装或使用不当等问题，万向联轴器可能会出现偏差甚至转动不畅等问题，影响到传动效果。
针对此类问题，万向联轴器找正非常必要。
万向联轴器找正的意义提高传动精度万向联轴器找正是对万向联轴器进行校准和调整，以提高其传动精度和可靠性。
尤其是在高精密度的应用领域，万向联轴器的偏差会对整个系统的正常运行产生严重的影响。
因此，通过对万向联轴器进行找正可以有效提高传动精度，提高机械系统的稳定性和准确度。
增加传动效率在正常工作情况下，万向联轴器需要承受一定的负载。
若偏差过大会导致互相干扰，使得传动效率下降，甚至加速部件磨损，降低寿命。
通过万向联轴器找正，可以有效提高传动效率，减小机械部件的损耗，提高使用寿命和稳定性。
降低运行成本万向联轴器找正可以避免机械部件的频繁更换和维护，有效降低运行成本。
因为经过找正后的万向联轴器可以更加平稳和高效地运转，减少机械撞击和疲劳，这样就减少了机械故障和维修费用。
万向联轴器找正的具体操作首先，要注意的是万向联轴器找正之前，需要先保证联轴器的安装和加工精度。
在进行找正操作之前，最好检查万向联轴器连接面的间隙和平行度，确保其在一定的正常范围内。
具体的操作步骤如下：1.准备工作在进行找正操作之前，需要准备好找正工具。
一般可采用量具或者电子式测试仪等精密测量仪器进行找正。
此外，还需要准备好工作台和其他必要的工具和材料，比如橡胶锤、调节扳手、吊装器具等等。
2.安装定位根据传动系统的实际情况，安装安装定位装置。
有些万向联轴器需要用螺栓或其他方法进行固定，以便定位。
在安装定位的时候，需要进行校准和调整，使得定位准确无误。
万向联轴器的工作原理
万向联轴器的工作原理
万向联轴器是一种可以实现两个或多个轴相互连接且在不同角度下传递动力的一种机械装置。
其工作原理主要是通过内部的万向传动零件来实现。
万向联轴器内部通常包括两个主体部分：内套和外套，两者之间使用球和球套来连接。
内套是安装在主动轴上的，而外套则安装在被动轴上。
两个轴之间的角度可以偏离90度，甚至可以偏离更大的角度。
万向联轴器通常由滚柱、滚子等刚性零件组成，并使用润滑油进行润滑。
在工作时，当主动轴转动时，其转动力矩会被传递给联轴器内的滚子或滚柱，滚动的表面摩擦会产生反作用力，从而将动力传递给联轴器的被动轴。
由于联轴器内部的万向传动结构，主动轴和被动轴之间的角度可以不一致，但仍然可以实现有效的动力传输。
万向联轴器的工作原理可以简单描述为：通过主动轴转动产生力矩，力矩经过联轴器内部的传动机构传递给被动轴，从而实现两个轴之间的动力传输。
其结构设计特点使其能够在不同角度下工作，满足不同应用需求。
万向联轴器标准
万向联轴器是一种机械传动装置，通常用于解决轴之间的不同角度偏移或旋转不同速度的问题。
它是由两个端部带有凸轮或齿形的轴承组成，通过一个中心轴连接在一起，可以使两个轴在不同角度和速度下相互连接，并传递力量和运动。
在工业生产中，万向联轴器被广泛应用于各种机械设备，如风力发电机、矿山机械、船舶和汽车等。
因为它能够有效地解决轴之间的偏移和旋转速度不同的问题，从而保证了设备的稳定性和高效性。
为了确保万向联轴器的质量和可靠性，国际标准化组织（ISO）和中国标准化委员会（GB/T）制定了相关的标准。
以下是万向联轴器标准的详细介绍：1. 标准分类万向联轴器标准通常分为两类：GB/T国家标准和ISO国际标准。
其中，GB/T国家标准适用于中国本土的生产和使用，ISO国际标准则适用于全球范围内的生产和使用。
2. 标准内容万向联轴器标准主要包括以下内容：（1）产品分类和命名规范：根据不同的结构、用途和连接方式，将万向联轴器分为多个类别，并对其进行命名规范。
（2）基本要求和技术参数：包括尺寸、公差、材料、热处理、硬度、承载能力、耐磨性等特性要求。
（3）试验方法和检验规则：对万向联轴器进行各种试验，如扭曲试验、疲劳试验、拉伸试验、硬度试验等，以确保其质量和可靠性。
（4）标志、包装、运输和贮存：规定万向联轴器的标志、包装、运输和贮存要求，以确保其在运输和储存过程中不受损坏或污染。
3. 标准应用万向联轴器标准适用于生产和使用万向联轴器的企业和个人。
在生产过程中，企业应按照标准的要求进行设计、生产、测试和检验，确保其生产出来的产品符合标准的质量和可靠性要求。
在使用过程中，个人和企业应按照标准的规定进行安装、维护和保养，以确保其正常运转和延长使用寿命。
总之，万向联轴器标准的制定和应用是保证万向联轴器质量和可靠性的重要手段。
企业和个人应严格按照标准的要求进行生产和使用，以确保设备的稳定性和高效性。
万向联轴器的选择方法
万向联轴器的选择方法什么是万向联轴器？万向联轴器（也称万向节）是一种能在两个轴之间传递动力的装置。
它能够在不同角度及轴向移动中传递扭矩，同时具有一定的减震作用。
万向联轴器广泛应用于各个领域。
例如：•工业机械设备•机器人•轮船、航空和航天设备•汽车、摩托车等交通工具由于不同领域对万向联轴器的要求不同，因此选择合适的万向联轴器也变得至关重要。
选择万向联轴器的方法1.转矩和扭矩首先需要考虑的是所需的转矩和扭矩。
万向联轴器的最大扭矩必须大于所需的扭矩。
因此，必须了解所需的扭矩并选择适当的型号。
2.轴向和角度在选择万向联轴器时，必须考虑两个轴之间的角度，以及它们之间的位置关系。
如果所需的角度非常小，则可能需要选择基本型号万向联轴器。
如果所需的角度大，则需要选择一种最大角度更大的型号。
此外，还需考虑轴向的位置和偏移量。
3.频率和速度在选择万向联轴器时，需要考虑使用的频率和速度。
如果频率较低，则选择一种较便宜的万向联轴器就可以了。
如果频率较高，则需要选择一种更耐用的型号。
速度也是一个关键因素。
需要确保万向联轴器的最大转速不低于使用的转速。
4.环境在选择万向联轴器时还需要考虑环境。
例如，如果使用在潮湿或腐蚀性环境中，则需要选择一种不受腐蚀的型号。
如果在高温或低温环境中使用，则需要选择温度范围内的型号。
5.价格当考虑所有因素后，还需要将价格作为一个重要的考虑因素。
必须找到价格合理但功能完全满足需求的型号。
常见的万向联轴器型号下面介绍一些常见的万向联轴器型号：1.基本型号基本型号是最简单的型号，可满足轴间的小角度。
它们通常适用于低转速，低载荷和低精度的应用。
2.单个万向联轴器单个万向联轴器适合较大的角度和高扭矩。
它们能够吸收不正常振荡所产生的大的惯性力瞬变。
3.双重万向联轴器双重万向联轴器允许在两个轴线之间进行双向转动。
它们能够提供更好的角度灵活性，并消除两个轴之间的轴向移动。
4.高速万向联轴器高速万向联轴器适合于高转速和高精度应用，例如航空航天领域。
万向联轴器的选择方法
万向联轴器的选择方法什么是万向联轴器？万向联轴器（Universal Joint Coupling）是一种用于连接两个轴线不在同一平面上、不同角度相交或异心的机械元件，其主要作用是传递旋转力矩、减少轴扭矩和转轴间的相对位移等。
常见的万向联轴器有直角型、斜角型、十字型等，不同型号的联轴器适用于不同的工况和设备。
因此，在选择联轴器时需要考虑多种因素，包括一下几点：轴的旋转速度和转矩联轴器的旋转速度和转矩是选择合适联轴器的基本因素。
在选择时应根据传动系统的工作条件确定联轴器的额定扭矩和额定转速，然后根据这些参数选择合适的型号和尺寸。
在应用时，还需要考虑传动系统在不同转速和转矩下的稳定性和可靠性，以确保联轴器能够长期有效地工作。
工作环境和温度联轴器经常工作在不同的环境条件下，如潮湿、高温、低温、腐蚀等。
因此，在选择联轴器时需要考虑工作环境及其要求。
一般来说，联轴器应该具有耐腐蚀、耐磨损、耐高温、耐低温、防尘等性能，以便在具备这些性能的环境下长期、稳定地工作。
承载能力联轴器的承载能力是指联轴器在规定转速和扭矩范围内承受的最大力。
承载能力的大小与联轴器的材料、几何形状和制造工艺有关。
在选择联轴器时，需要根据设备的实际承载能力要求进行选择，确保联轴器具有足够的承载能力和采用较优的材料和制造工艺，以保证设备的稳定性和可靠性。
安装和维护联轴器在安装和维护过程中需要考虑多种因素。
首先，安装位置和方式应根据设备的传动要求确定。
其次，联轴器的允许最大偏差范围应根据设备的要求和传动情况进行选择。
在维护过程中，需要定期检查联轴器的工作状态，进行润滑和清洁，检查联轴器的密封性和损坏情况，并及时更换和维修。
总结以上是万向联轴器的选择方法，选择合适的联轴器对于传动系统的稳定性和可靠性至关重要。
在选择时需要综合考虑联轴器的转速和扭矩、工作环境和温度、承载能力、安装和维护等多个因素，从而选择适合自己设备的联轴器，确保传动系统的安全、稳定、高效。
万向联轴器的工作原理
万向联轴器的工作原理
万向联轴器是一种能够传递转矩和旋转运动的装置，主要用于解决两个轴线不对称的传动系统中的偏差和偏移问题。
其工作原理可以简单地概括为以下几个步骤：
1. 动力源施加转矩：动力源（例如电机）通过输入轴将转矩传递给万向联轴器。
2. 配重装置减小振动：为了减小不平衡力和振动，万向联轴器通常配备了一个配重装置，它能够平衡轴的不平衡质量。
3. 输入端轴将转矩传递至万向球：输入轴通过联轴器将转矩传递给万向球。
万向球是万向联轴器的核心部件，它能够实现各向的旋转运动。
4. 万向球将转矩传递至输出端轴：万向球通过内圈与外圈的滚动接触，将转矩从输入轴传递到输出轴。
此时，万向球允许输入轴和输出轴在不同的轴线上旋转，并且可以适应一定的轴向和角向偏移。
5. 输出端轴传递转矩至工作机构：最后，输出轴将转矩传递给工作机构，实现所需的运动。
总的来说，万向联轴器通过联轴装置和球的滚动接触，在实现旋转传动的同时，克服了轴线不对称的问题，使得两个轴线之间可以有一定的偏差和角度偏移。
这种机构在许多机械传动系统中得到广泛应用，特别是在需要灵活性和精度的场合。
万向联轴器的功用
万向联轴器的功用
万向联轴器是一种用于传递扭矩和运动的器件，它可以将两个轴连接起来，并允许它们处于不同的角度和位置，同时仍然能够有效地传递扭矩。
这种联轴器在各种机械设备中都有着广泛的应用，包括但不限于以下领域：
1.汽车工业：在汽车工业中，万向联轴器被广泛应用于引擎和变速器的连接，
以及车轮与汽车之间的转动传递任务。
2.航空航天：在航空航天领域，万向联轴器可以用于飞机和宇宙飞船的引擎
和发动机连接，经受得起高速和振动的测试。
3.建筑和土木工程：在建筑和土木工程中，万向联轴器可以用于发电机组和
重型机器的动力传递，还可以帮助工人完成铺设和规划任务。
4.制造和加工：在制造和加工过程中，可以通过工厂多种机器之间连接，使
工人进行高效加工任务。
总的来说，万向联轴器的功用是将两个或多个轴以任意角度连接起来并传递运动和扭矩，适用于各种需要灵活连接的机械设备和应用场景。
万向联轴器结构特点及性能要求
万向联轴器结构特点及性能要求概述万向联轴器是一种能够接受来自不同方向的扭矩和轴向负载的轴承装置，广泛应用于工业生产、机械制造和传动系统等领域。
本文将介绍万向联轴器的结构特点及性能要求。
结构特点万向联轴器一般由两个零部件组成：固定环和变形环。
其中固定环固定于轴上，可承受一定的轴向负载和过载，变形环通过万向铰链与固定环相连，具有一定的弹性变形能力，能够接受来自不同方向的扭矩和轴向负载。
万向联轴器的结构特点具有以下几点：1. 灵活性万向联轴器具有一定的弹性变形能力，能够灵活地适应不同工况和运转条件的要求，从而保证传动系统稳定可靠的运行。
2. 精度高万向联轴器的制造精度要求较高，特别是铰链的加工和组装精度，对保证万向联轴器的性能和寿命有重要的影响。
3. 节电万向联轴器的传动效率高，具有一定的节能效果，尤其在高功率传动和长时间运转的情况下，其节能效果更显著。
4. 密封性强万向联轴器一般采用润滑脂润滑，对万向铰链密封性有较高的要求，能够有效地保护内部润滑系统，并延长使用寿命。
性能要求万向联轴器在设计和制造时需要满足以下几点性能要求：1. 承载能力万向联轴器需要能够承受来自不同方向的扭矩和轴向负载，对于不同工况和运转条件需要具备不同的承载能力要求。
2. 精度要求万向联轴器的制造精度需要较高，对于铰链、轴承和橡胶等零部件的加工和组装精度都有一定的要求。
同时，在运转过程中不得出现摆动、偏心和自转等不正常现象。
3. 负载特性万向联轴器的负载特性需要满足传动系统的要求，在机械运动过程中保证传递稳定可靠的扭矩和转速。
4. 寿命万向联轴器需要具有较长的使用寿命，并且需要考虑不同工况和运转条件对其寿命的影响。
5. 可维护性万向联轴器需要具备一定的可维护性，对于换油、维护和维修都应该方便和快速。
总结万向联轴器是一种能够接受来自不同方向的扭矩和轴向负载的轴承装置，具有灵活性、精度高、节能和密封性强等特点，同时需要满足承载能力、精度、负载特性、寿命和可维护性等性能要求。
万向联轴器的功用
万向联轴器的功用万向联轴器是一种用于传动动力或扭矩的机械连接装置。
它通常被用于汽车、机械设备、重型工业设备和船舶等领域。
万向联轴器的主要功能是传递动力和扭矩，并且允许在不同角度和轴线之间传递动力。
万向联轴器具有以下几个重要的功用：1.角度传递：万向联轴器可以传递不同轴线之间的角度，从而允许在非直线和非平行的轴线上传递动力。
例如，在汽车上，驱动轴与转向轴是不平行的，万向联轴器允许动力从发动机传递到转向系统。
2.扭矩传递：万向联轴器可以承受和传递高扭矩。
在大型机械设备和工业设备中，需传递的扭矩可能非常大，万向联轴器可以通过其特殊的结构设计和材料选择来确保高强度和扭矩传递。
3.防止轴线错位：万向联轴器可以补偿轴线之间的错位。
当两个轴线在安装或工作过程中发生微小错位时，万向联轴器可以减少对轴承和其他传动部件的冲击，从而延长使用寿命。
4.减震和减振：万向联轴器可以吸收和减少传动过程中的震动和振动。
在机械设备和车辆中，由于发动机的运转和传动系统的工作，会产生各种振动和冲击，万向联轴器可以起到缓冲和减震的作用，提高整体传动系统的稳定性和安全性。
5.方便拆卸和维修：万向联轴器通常具有方便拆卸和维修的特点。
它可以通过拆卸和更换联轴器来方便地进行维修和保养，而不需要动到整个传动系统。
这对于大型机械设备和工业设备的维修非常重要，可以减少维修时间和成本。
6.保护动力传输系统：万向联轴器在传递动力时，可以吸收和缓解突发的冲击和负载，从而保护整个动力传输系统的其他部件。
这有助于降低传动系统的维修成本，并延长整个设备的使用寿命。
7.改变旋转方向：万向联轴器还可以用于改变旋转方向。
通过正确组织万向联轴器的组合方式，可以将旋转方向沿不同的轴线改变，以适应特定的应用需求。
总而言之，万向联轴器是一种非常重要的机械装置，在许多领域有广泛的应用。
它具有传递动力和扭矩、角度传递、补偿轴线错位、减震和减振、方便拆卸和维修、保护动力传输系统和改变旋转方向等多种功用。
万向节联轴器工作原理
万向节联轴器工作原理1、万向节联轴器的结构和组成部分：万向节联轴器由万向节、十字轴、轴套和若干个联轴套组成。
万向节是实现传动的关键部分，它由内圈、外圈和若干个锥形滚子组成。
十字轴则连接两个轴，通过十字轴上的凹槽与万向节的滚子进行咬合。
轴套则连接着十字轴和联轴套。
2、工作原理：-当输入轴旋转时，输入轴和轴套也会一起旋转。
轴套上的联轴套也会跟随轴套一起旋转。
-轴套上的联轴套通过十字轴与输出轴连接，并与输出轴上的联轴套进行咬合。
输入轴的旋转通过咬合在万向节上的滚子传递给十字轴。
-当万向节滚子与十字轴上的凹槽咬合时，滚子会在万向节的内圈和外圈之间来回滚动。
这种滚动的运动可以使得十字轴相对于输入轴发生一定的偏移和转角。
-滚子的滚动具有拖摩作用，会将输入轴的扭矩传递给输出轴，实现不同轴间的传动。
-当输入轴旋转的方向改变时，万向节联轴器能够灵活的适应，并且转角和角速度可以平滑地传递给输出轴。
3、适用范围和特点：-传动轴线间存在较大的角度偏差或位移的场合。
-需要传递较大扭矩或维持高精度传动的场合。
-需要传递扭转角速度变化较大的场合。
-具有较大的扭矩传递能力和较高的转角可调范围，可以适应不同的工况需求。
-具有较好的减振和吸收冲击能力，可以在传动过程中有效降低振动和噪音。
-具有较高的传动效率和较低的摩擦损失，能够保证传动的稳定性和可靠性。
-结构简单紧凑，安装维修方便，使用寿命长。
总体来说，万向节联轴器能够有效地实现不同轴之间的传动，并且能够适应不同角度和位置的变化。
其工作原理基于万向节和十字轴的咬合和滚动机制，通过滚子的运动来传递扭矩和转角。
这种联轴器具有较大的扭矩传递能力、较高的转角可调范围和较好的振动吸收能力，广泛应用于机械传动系统中。
万向联轴器：万向联轴器的品种那么多怎么选型？
万向联轴器：万向联轴器的品种那么多怎么选型？作为机械传动中的核心部件之一，万向联轴器由于其可靠性和灵活性在各种工业领域中广泛应用。
不同的应用场景需要不同的万向联轴器，然而，市面上的万向联轴器种类繁多，选型变得比较困难。
本文旨在帮助读者了解常见的几种万向联轴器，并提供选型建议。
1. 常见的万向联轴器类型1.1 卡盘式万向联轴器卡盘式万向联轴器通过卡盘和钢球等部件实现联轴，具有结构简单、重量轻等特点，适用于轻载、普通精度的传输系统。
它分为3种类型：•固定卡盘式万向联轴器，具有刚性强，承载能力大的特点，但装配和维护要求较高。
•活动卡盘式万向联轴器，通过活动卡盘和钢球部件实现联轴，具有与固定卡盘一样的力矩传动能力，但装配和维护较为方便。
•自调节卡盘式万向联轴器，通过卡盘自调节实现联轴，具有比较好的变角能力和较高的精度，适用于精密传动系统。
1.2 弹性套管式万向联轴器弹性套管式万向联轴器是通过弹性套管来实现联轴的，具有寿命长、承载力大和吸震降噪的特点，适用于负载波动较大和要求精度较高的传输系统。
弹性套管式万向联轴器有以下类型：•弹性套管式万向联轴器：弹性套管本身就具有一定的弹性，能够吸收一定的振动和轴向误差。
•弹性套管万向联轴器：在弹性套管的基础上，通过增加衬套和外套等部件来提高联轴的承载能力和精度。
•弹性套管异型万向联轴器：通过设计不同形状的弹性套管，来适应各种复杂工况。
1.3 齿式万向联轴器齿式万向联轴器是通过齿轮来实现联轴的，具有传动扭矩大、抗冲击性能强等特点，适用于重载、高速、冲击负荷较大的传输系统。
齿式万向联轴器有以下类型：•弹性齿式万向联轴器：在齿轮的基础上增加衬套和弹性套管等部件，来提高联轴的承载能力和抗冲击性能。
•平衡齿式万向联轴器：通过特殊的平衡结构设计，来减小转子不平衡带来的振动和噪声。
•小轮歧口式万向联轴器：通过小轮和歧口结构，来提高联轴器变角能力和承载能力。
2. 选型建议在选择万向联轴器时，需要考虑以下几个因素：2.1 工作条件工作条件包括载荷、转速、传动精度、工作环境等，不同的工作条件需要选择不同类型、规格的万向联轴器。
万向联轴器：十字轴式万向联轴器的特点和应用场合是什么？
万向联轴器：十字轴式万向联轴器的特点和应用场合是什么？什么是万向联轴器？万向联轴器是一种机械装置，用于连接两个轴线不同，角度不同，距离不同的设备，实现不同方向和不同角度的传动。
它被广泛应用于汽车、船舶、机械、冶金、化工、建筑、食品、医药等各个领域。
十字轴式万向联轴器的特点十字轴式万向联轴器是常见的一种万向联轴器类型。
它由两个万向节和一根中间轴组成，形状像个十字，因此得名。
其特点主要体现在以下几个方面：1. 拆装便利十字轴式万向联轴器由两个万向节和一根中间轴组成，万向节和中间轴之间通过固定螺栓或法兰进行连接。
在更换或维修万向联轴器时，只需要拆下螺栓或法兰，就能方便地拆下或更换万向节和中间轴。
2. 转动平稳，运行平顺十字轴式万向联轴器能够在两条轴线旋转的同时，保证机械传动的平稳性和精度。
其在转速较高、振动和冲击较大或启动和停止频繁的运行环境下，也能保持运行平顺、低噪音和抗扭矩能力强。
3. 结构简单，体积小十字轴式万向联轴器主要由外壳、万向节和中间轴组成，结构简单，体积小，容易安装在狭小的空间中。
其周转的部分通过万向节相互连接，容易实现十字轴式万向联轴器的角位移（俯仰角、横摆角、偏转角）。
4. 防水性能好十字轴式万向联轴器结构设计合理，密封性能优良，能够抵抗潮湿、腐蚀等环境因素的侵袭，保证了设备的长期良好运行。
例如，船舶、港口、水电站等环境中常用的海水万能联轴器就是十字轴式万向联轴器。
十字轴式万向联轴器的应用场合十字轴式万向联轴器的主要应用场合是：1. 船舶、海洋工程十字轴式万向联轴器是船舶，海洋工程中经常使用的传动装置之一。
当船体与水的摆动角变化时，通过十字轴式万向联轴器的转动实现转向、加速、减速等目的。
2. 汽车、机械在汽车、机械等行业中，经常需要转动角度较大、受力不稳定的传动装置。
十字轴式万向联轴器结构简单，使用方便，能够满足机械设备传动的要求。
3. 冶金、化工、建筑、食品、医药等领域在冶金、化工、建筑、食品、医药等领域中，十字轴式万向联轴器的密封性能好、运行平顺、抗扭矩能力强，能够满足机械设备传动的要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
万向联轴器
简介：
万向联轴器利用其机构的特点，使两轴不在同一轴线，存在轴线夹角的情况下能实现所联接的两轴连续回转，并可靠地传递转矩和运动。
万向联轴器最大的特点是：其结构有较大的角向补偿能力，结构紧凑，传动效率高。
不同结构型式万向联轴器两轴线夹角不相同，一般在5°-45°之间。
结构型式：
万向联轴器有多种结构型式，例如：十字轴式、球笼式、球叉式、凸块式、球销式、球铰式、球铰柱塞式、三销式、三叉杆式、三球销式、铰杆式等；最常用的为十字轴式，其次为球笼式。
在实际应用中，根据所传递转矩大小，分为重型、中型、轻型和小型。
用途：
用来联接不同机构中的两根轴（主动轴和从动轴），使之共同旋转，以传递扭矩的机械零件。
在高速重载的动力传动中，有些联轴器还有缓冲、减振和提高轴系动态性能的作用。
联轴器由两半部分组成，分别与主动轴和从动轴联接。
一般动力机大都借助于联轴器与工作机相联接。
分类：
联轴器种类繁多，按照被联接两轴的相对位置和位置的变动情况，可以分为：①固定式联轴器。
主要用于两轴要求严格对中并在工作中不发生相对位移的地方，结构一般较简单，容易制造，且两轴瞬时转速相同，主要有凸缘联轴器、套筒联轴器、夹壳联轴器等。
②可移式联轴器。
主要用于两轴有偏斜或在工作中有相对位移的地方，根据补偿位移的方法又可分为刚性可移式联轴器和弹性可移式联轴器。
刚性可移式联轴器利用联轴器工作零件间构成的动联接具有某一方向或几个方向的活动度来补偿，如牙嵌联轴器（允许轴向位移）、十字沟槽联轴器（用来联接平行位移或角位移很小的两根轴）、洛阳通豪热能提供万向联轴器（用于两轴有较大偏斜角或在工作中有较大角位移的地方）、齿轮联轴器（允许综合位移）、链条联轴器（允许有径向位移）等，弹性可移式联轴器（简称弹性联轴器）利用弹性元件的弹性变形来补偿两轴的偏斜和位移，同时弹性元件也具有缓冲和减振性能，如蛇形弹簧联轴器、径向多层板簧联轴器、弹性圈栓销联轴器、尼龙栓销联轴器、橡胶套筒联轴器等。
联轴器有些已经标准化。
选择时先应根据工作要求选定合适的类型，然后按照轴的直径计算扭矩和转速，再从有关手册中查出适用的型号，最后对某些关键零件作必要的验算。
选择：
联轴器的选择主要考虑所需传递轴转速的高低、载荷的大小、被联接两部件的安装精度等、回转的平稳性、价格等，参考各类联轴器的特性，选择一种合用的联轴器类型。
具体选择时可考虑以下几点：
绝大多数联轴器均已标准化或规格化。
设计者的任务是选用，而不是设计。
选用联轴器的基本步骤如下：
选择联轴器的类型
根据传递载荷的大小，轴转速的高低，被联接两部件的安装精度等，参考各类联轴器特性，选择一种合用的联轴器类型。
1)所需传递的转矩大小和性质以及对缓冲减振功能的要求。
例如，对大功率的重载传动，可选用齿式联轴器；对严重冲击载荷或要求消除轴系扭转振动的传动，可选用轮胎式联轴器等具有高弹性的联轴器。
2)联轴器的工作转速高低和引起的离心力大小。
对于高速传动轴，应选用平衡精度高的联轴器，例如膜片联轴器等，而不宜选用存在偏心的滑块联轴器等。
3)两轴相对位移的大小和方向。
当安装调整后，难以保持两轴严格精确对中，或工作过程中两轴将产生较大的附加相对位移时，应选用挠性联轴器。
例如当径向位移较大时，可选滑块联轴器，角位移较大或相交两轴的联接可选用万向联轴器等。
4)联轴器的可靠性和工作环境。
通常由金属元件制成的不需润滑的联轴器比较可靠；需要润滑的联轴器，其性能易受润滑完善程度的影响，且可能污染环境。
含有橡胶等非金属元件的联轴器对温度、腐蚀性介质及强光等比较敏感，而且容易老化。
5）由于制造、安装、受载变形和温度变化等原因，当安装调整后，难以保持两轴严格精确对中。
存在一定程度的x、Y方向位移和偏斜角CI。
当径向位移较大时，可选滑块联轴器，角位移较大或相交两轴的联接可选用万向联轴器等。
当工作过程中两轴产生较大的附加相对位移时，应选用挠性联轴器。
相关参数：
联轴器规格φM(mm)H(mm)
SWC16065136
SWC18072154
SWC20082171
SWC22590192
SWC250100214
SWC265108226
SWC285115243
SWC315130269
SWC350145299
SWC390165333
SWC440185377
SWC490210419
选型问题：
万向联轴器选型前必须明确先决条件和情况：
1.从原动机到万向联轴器之间有无传动装置。
若有传动比是多少，通过中间传动装置以后是几根轴输出，即是否有功率分流。
考虑到原动机的类型、功率及其转速等。
2.需要考虑到原动机的类型和选配十字轴式万向联轴器传递负荷的负荷类别：单向恒定负荷、脉动负荷或双向交变负荷。
万向联轴器的安装状态如何。
水平、垂直还是倾斜安装。
要尽可能使其轴线折角小于3度，如果不得已倾斜安装，要确定水平和垂直角是多少。
3.考虑到原动机的工作环境是怎样的，是否有高温、粉尘、水淋、化学腐蚀等恶劣环境条件的影响，根据使用环境的不同选择相应类型的万向联轴器。
4.需要知道万向联轴器两端要求的联接形式及具体的安装尺寸，以及要了解否有安装托架等特殊要求。
5.十字轴式万向联轴器本身的转速是多少。
是否需要进行动平衡。
要求动平衡或平衡，要求哪一级别的平衡品质等级。
6.安装位置是否有限制。
具体安装长度是多少，是否需要伸缩。
要求伸缩时，万向联轴器最短状态下向外的伸长量是多少。
对于不需要伸缩的万向联轴器必须考虑轴向尺寸误差的补偿，应确定在系统中进行补偿的位置。
通过对以上先决条件的了解，逐步确定万向轴的规格，最后确定选择哪一种结构形式。
万向联轴器的结构形式有十字轴式、球笼式、球叉式、凸块式、球销式、球铰式、球铰柱塞式、三销式、三叉杆式、三球销式、铰杆式等，最常用的为十字轴式，其次为球笼龙，在实际应用中根据所传递转矩大小分为重型、中型、轻型和小型。
要想从如此多的万向联轴器中选择一款适合原动机使用的联轴器就需要深刻了解以上所述的先决条件和外界影响因素。
找正过程：
万向联轴器的找正是机器安装的重要工作之一.找正的目的是在机器在工作时使主动轴和从动轴两轴中心线在同一直线上.洛阳通豪热能提供。
找正的精度关系到机器是否能正常运转,对高速运转的机器尤其重要. 十字万向联轴器两轴绝对准确的对中是难以达到的,对连续运转的机器要求始终保持准确的对中就更困难.
十字万向联轴器各零部件的不均匀热膨胀,轴的挠曲,轴承的不均匀磨损,机器产生的位移及基础的不均匀下沉等,都是造成不易保持轴对中的原因.因此,在设计机器时规定两轴中心有一个允许偏差值,这也是安装联轴器时所需要的.
十字万向联轴器从装配角度讲，只要能保证联轴器安全可靠地传递扭矩，两轴中心允许的偏差值愈大，安装时愈容易达到要求。
但是从安装质量角度讲，两轴中心线偏差愈小，对中愈精确，机器的运转情况愈好，使用寿命愈长。
所以，不能把万向联轴器安装时两轴对中的允许偏差看成是安装者草率施工所留的余量。
