公差配合复习题
公差配合与测量技术复习试题(含答案)
《公差配合与测量技术》复习题[1] 选用优先数列时，应按照先疏后密的规则进行选取，以避免规格（A）。
A.过多B.过少C.过量D.过头[2] 选择（ C）的测量力，有利于提高测量的精确度和灵敏度。
A.较大B.较小C.适当D.无关。
[3] 对一被测值进行大量重复测量时其产生的随机误差（A）服从正态分布规律。
A完全 B.不完全 C.不一定 D.不可能。
[4] 圆柱度公差为0.03 mm，该圆柱面对基准轴线的径向全跳动公差（D）0.03mm。
A.不小于B.等于C.不等于D.不大于。
[5] 车床主轴与丝杠之间的交换齿轮，主要要保证其传动的（ A ）。
A.准确性B.无关 C 低速运动 .D.高速运动。
[6] （ C ）误差是有某种不正常的原因造成的。
A.相对B.绝对C.粗大D.变值。
[7] 圆柱度公差是控制圆柱形零件横截面和轴向截面内（）误差的综合性指标。
A.形状B.定向C.定位D.形位。
[8] （ C ）配合可能有间隙，也可能有过盈。
A.间隙B.过盈C.过渡D.常用[9] 基本尺寸不同的零件，只要它们的（）相同，就可以说明它们的精度要求相同。
A.公差值B.公差等级C.配合D.标注[10] 键槽的对称度公差为0．05mm，则键槽中心面偏离轴线的距离不得（）0.05mm。
A.小于B.大于C.等于D.小于等于[11] 几何量的基本长度单位为( )。
A.厘米B.毫米C.米D.微米[12] 按GB/T1800.3—1998的规定，标准公差等级分为( A )级。
A20 .B.18 C.19 D.22[13] 对于有配合要求的孔和轴，尺寸公差应采用( )等级。
A.较大B.较小C.较高D.较低。
[14] （）误差可用修正法和抵消法等方法消除。
A.随机B.系统C.粗大D.相对。
[15] 标准规定了（ B ）优先数系列。
A.4个B.5个C.10个D.1个。
[16] 同一公差等级的两个尺寸、其公差数值( )。
A.相等B.不相等C.不一定相等D.不能相等[17] φ50mm的基孔制孔、轴配合，已知其最小间隙为0.05，则轴的上偏差是( )。

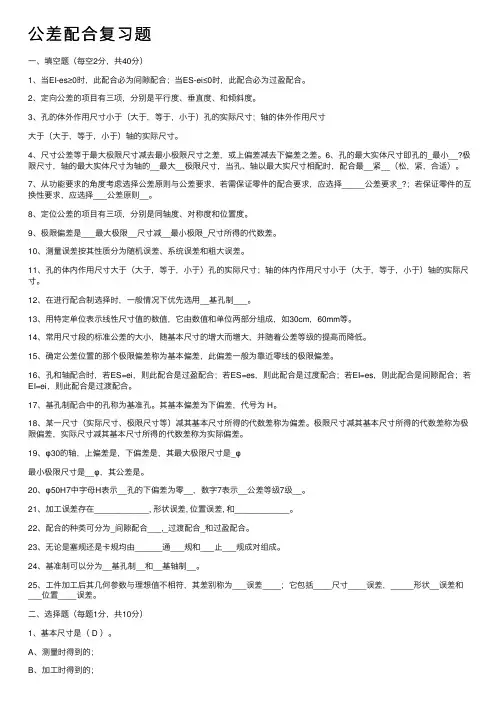

公差配合复习题
公差配合复习题⼀、填空题（每空2分，共40分）1、当EI-es≥0时，此配合必为间隙配合；当ES-ei≤0时，此配合必为过盈配合。
2、定向公差的项⽬有三项，分别是平⾏度、垂直度、和倾斜度。
3、孔的体外作⽤尺⼨⼩于（⼤于，等于，⼩于）孔的实际尺⼨；轴的体外作⽤尺⼨⼤于（⼤于，等于，⼩于）轴的实际尺⼨。
4、尺⼨公差等于最⼤极限尺⼨减去最⼩极限尺⼨之差，或上偏差减去下偏差之差。
6、孔的最⼤实体尺⼨即孔的_最⼩__?极限尺⼨，轴的最⼤实体尺⼨为轴的__最⼤__极限尺⼨，当孔、轴以最⼤实尺⼨相配时，配合最__紧__（松，紧，合适）。
7、从功能要求的⾓度考虑选择公差原则与公差要求，若需保证零件的配合要求，应选择_____公差要求_?；若保证零件的互换性要求，应选择___公差原则__。
8、定位公差的项⽬有三项，分别是同轴度、对称度和位置度。
9、极限偏差是___最⼤极限__尺⼨减__最⼩极限_尺⼨所得的代数差。
10、测量误差按其性质分为随机误差、系统误差和粗⼤误差。
11、孔的体内作⽤尺⼨⼤于（⼤于，等于，⼩于）孔的实际尺⼨；轴的体内作⽤尺⼨⼩于（⼤于，等于，⼩于）轴的实际尺⼨。
12、在进⾏配合制选择时，⼀般情况下优先选⽤__基孔制___。
13、⽤特定单位表⽰线性尺⼨值的数值，它由数值和单位两部分组成，如30cm，60mm等。
14、常⽤尺⼨段的标准公差的⼤⼩，随基本尺⼨的增⼤⽽增⼤，并随着公差等级的提⾼⽽降低。
15、确定公差位置的那个极限偏差称为基本偏差，此偏差⼀般为靠近零线的极限偏差。
16、孔和轴配合时，若ES=ei，则此配合是过盈配合；若ES=es，则此配合是过度配合；若EI=es，则此配合是间隙配合；若EI=ei，则此配合是过渡配合。
17、基孔制配合中的孔称为基准孔。
其基本偏差为下偏差，代号为 H。
18、某⼀尺⼨（实际尺⼨、极限尺⼨等）减其基本尺⼨所得的代数差称为偏差。
极限尺⼨减其基本尺⼨所得的代数差称为极限偏差，实际尺⼨减其基本尺⼨所得的代数差称为实际偏差。
公差配合复习题
公差配合复习题————————————————————————————————作者: ————————————————————————————————日期：一、填空题(每空２分,共40分)１、当EI-es≥0时，此配合必为间隙配合；当ＥS-ei≤０时,此配合必为过盈配合。
2、定向公差的项目有三项，分别是平行度、垂直度、和倾斜度。
3、孔的体外作用尺寸小于（大于，等于,小于)孔的实际尺寸；轴的体外作用尺寸大于(大于,等于，小于）轴的实际尺寸。
4、尺寸公差等于最大极限尺寸减去最小极限尺寸之差,或上偏差减去下偏差之差。
6、孔的最大实体尺寸即孔的_最小__•极限尺寸,轴的最大实体尺寸为轴的__最大__极限尺寸,当孔、轴以最大实尺寸相配时，配合最_＿紧__（松,紧，合适）。
7、从功能要求的角度考虑选择公差原则与公差要求,若需保证零件的配合要求，应选择_＿___公差要求＿•;若保证零件的互换性要求，应选择___公差原则＿_。
8、定位公差的项目有三项,分别是同轴度、对称度和位置度。
９、极限偏差是___最大极限_＿尺寸减__最小极限_尺寸所得的代数差。
10、测量误差按其性质分为随机误差、系统误差和粗大误差。
1１、孔的体内作用尺寸大于（大于,等于，小于）孔的实际尺寸；轴的体内作用尺寸小于（大于,等于,小于)轴的实际尺寸。
12、在进行配合制选择时，一般情况下优先选用__基孔制__＿。
１3、用特定单位表示线性尺寸值的数值，它由数值和单位两部分组成，如３0c ｍ，60mｍ等。
１4、常用尺寸段的标准公差的大小,随基本尺寸的增大而增大，并随着公差等级的提高而降低。
15、确定公差位置的那个极限偏差称为基本偏差,此偏差一般为靠近零线的极限偏差。
16、孔和轴配合时，若ES=ei,则此配合是过盈配合；若EＳ=es,则此配合是过度配合;若EI=es，则此配合是间隙配合;若ＥI＝ｅi,则此配合是过渡配合。
17、基孔制配合中的孔称为基准孔。
2024学年6月份考试 公差配合与技术测量 综合复习题
公差配合与技术测量综合复习题一、单选题1、滚动轴承内圈与轴颈的配合比光滑孔与轴的同名配合要（）。
A、紧B、松C、一样松紧D、不用管正确答案： A2、配合公差带位于配合公差带图的零线下方时为（）配合。
A、间隙B、过渡C、过盈正确答案： C3、下列测量值中精度最高的是____________。
A、真值为40mm，测得值为40.05mmB、真值为40mm，测得值为40.02mmC、真值为40mm，测得值为39.95mmD、真值为100mm，测得值为100.03mm正确答案： D4、Ф30的轴，上偏差是-0.010，下偏差是-0.036，其最大极限尺寸是（）。
A、 29.99B、 29.97C、 30.01D、以上均不对正确答案： A5、下列论述正确的有( )。
A、孔的最大实体实效尺寸= Dmax－形位公差。
B、最大实体实效尺寸= 最大实体尺寸。
C、轴的最大实体实效尺寸= dmax＋形位公差。
D、轴的最大实体实效尺寸= 实际尺寸＋形位误差正确答案： A6、配合公差带位于配合公差带图的零线上方时为（）配合。
A、过盈B、过渡C、间隙D、过隙正确答案： C7、以下不是《常用普通平键键槽的尺寸与公差》规定的三种连接之一的是（）。
A、正常联结B、紧密联结C、松联结轴D、过盈配合正确答案： D8、最大极限尺寸（）基本尺寸。
A、大于B、等于C、小于D、以上都可能正确答案： D9、最大实体要求适用于( ) 。
A、需要保证可装配性的场合B、需要保证较严格配合要求的场合C、需要保证零件强度和最小壁厚的场合D、尺寸公差和形位公差要求的精度相差很大的场合正确答案： A10、形位公差带的形状决定于（）。
A、形位公差特征项目B、形位公差标注形式C、被测要素的理想形状D、被测要素的理想形状、形位公差特征项目和标注形式正确答案： C11、基本偏差代号F的基本偏差为（）。
B、 EIC、 esD、 ei正确答案： B12、保证互换性生产的基础是（）。
公差配合与测量技术复习试题(含答案)
《公差配合与测量技术》复习题[1] 选用优先数列时，应按照先疏后密的规则进行选取，以避免规格（A）。
A.过多B.过少C.过量D.过头[2] 选择（ C）的测量力，有利于提高测量的精确度和灵敏度。
A.较大B.较小C.适当D.无关。
[3] 对一被测值进行大量重复测量时其产生的随机误差（A）服从正态分布规律。
A完全 B.不完全 C.不一定 D.不可能。
[4] 圆柱度公差为0.03 mm，该圆柱面对基准轴线的径向全跳动公差（D）0.03mm。
A.不小于B.等于C.不等于D.不大于。
[5] 车床主轴与丝杠之间的交换齿轮，主要要保证其传动的（ A ）。
A.准确性B.无关 C 低速运动 .D.高速运动。
[6] （ C ）误差是有某种不正常的原因造成的。
A.相对B.绝对C.粗大D.变值。
[7] 圆柱度公差是控制圆柱形零件横截面和轴向截面内（）误差的综合性指标。
A.形状B.定向C.定位D.形位。
[8] （ C ）配合可能有间隙，也可能有过盈。
A.间隙B.过盈C.过渡D.常用[9] 基本尺寸不同的零件，只要它们的（）相同，就可以说明它们的精度要求相同。
A.公差值B.公差等级C.配合D.标注[10] 键槽的对称度公差为0．05mm，则键槽中心面偏离轴线的距离不得（）0.05mm。
A.小于B.大于C.等于D.小于等于[11] 几何量的基本长度单位为( )。
A.厘米B.毫米C.米D.微米[12] 按GB/T1800.3—1998的规定，标准公差等级分为( A )级。
A20 .B.18 C.19 D.22[13] 对于有配合要求的孔和轴，尺寸公差应采用( )等级。
A.较大B.较小C.较高D.较低。
[14] （）误差可用修正法和抵消法等方法消除。
A.随机B.系统C.粗大D.相对。
[15] 标准规定了（ B ）优先数系列。
A.4个B.5个C.10个D.1个。
[16] 同一公差等级的两个尺寸、其公差数值( )。
A.相等B.不相等C.不一定相等D.不能相等[17] φ50mm的基孔制孔、轴配合，已知其最小间隙为0.05，则轴的上偏差是( )。
公差配合与测量(互换性与测量技术)复习题含参考答案
公差配合与测量（互换性与测量技术）复习题含参考答案一、单选题（共30题，每题1分，共30分）1、H7/f6的配合性质为（）A、过渡配合B、间隙配合C、过盈配合正确答案：B2、用径向全跳动测量（）时，若跳动不超差则其误差也不会超差。
A、平面度B、圆度C、圆柱度D、直线度正确答案：C3、标准规定了（）优先数系列。
A、1个B、5个C、10个D、4个正确答案：B4、（）最小实体尺寸是控制其实际尺寸的。
A、孔和轴的B、孔的C、轴的正确答案：A5、公差带相对于零线的位置反映了配合的（）。
A、精确程度B、松紧变化的程度C、松紧程度正确答案：C6、端面全跳动的公差带与平面对轴线的（）公差带相同A、平行度B、垂直度C、倾斜度D、对称度正确答案：B7、垂直度公差属于（）A、不确定B、形状公差C、定位公差D、定向公差正确答案：D8、对于有配合要求的孔和轴尺寸公差应采用( )等级。
A、较大B、较高C、较低D、较小正确答案：B9、对于游标卡尺主尺的刻线间距为（）mm。
A、0.5B、0.02C、1D、2正确答案：C10、配合公差的数值愈小，则相互配合的孔、轴的公差等级（）。
A、愈高B、过盈大C、间隙大D、愈低正确答案：A11、（）最大实体尺寸是控制其作用尺寸的。
A、轴的B、孔的C、孔和轴的正确答案：C12、对于同一被测要素，位置误差包含被测要素的（）误差。
A、几何C、粗糙度D、形状正确答案：D13、基本评定参数是依照（）来测定工件表面粗糙度的。
A、波距B、波度C、波高D、波纹正确答案：C14、位置度公差属于（）A、跳动公差B、定位公差C、定向公差D、形状公差正确答案：B15、零件尺寸误差同形位误差采用包容要求时应遵守( )边界。
A、实效边界B、最大实体C、作用D、包容正确答案：B16、（）是内螺纹的公称直径A、内螺纹小径的基本尺寸B、内螺纹大径的基本尺寸C、内螺纹中径的基本尺寸正确答案：B17、通常说来，作用尺寸是（）综合的结果。
公差配合与测量技术复习题
公差配合与测量技术复习题公差配合与测量技术复习题在机械制造中，公差配合与测量技术是非常重要的一部分。
公差配合是指在设计和制造过程中，为了保证零件之间的相互连接、运动和传递力矩的精度要求，通过对尺寸的控制，使得零件之间能够满足一定的配合条件。
而测量技术则是用来检测和验证零件尺寸的准确性和一致性的方法和工具。
一、选择题1. 公差是指（）。
A. 零件的尺寸大小B. 零件的制造精度C. 零件的配合要求D. 零件的材料选择2. 公差配合的目的是（）。
A. 提高零件的制造精度B. 保证零件的功能和使用要求C. 减少零件的制造成本D. 增加零件的使用寿命3. 以下哪种公差配合是不可拆卸的？A. 游隙配合B. 过盈配合C. 紧配合D. 松配合4. 公差配合中的基准是指（）。
A. 零件的最大尺寸B. 零件的最小尺寸C. 零件的中间尺寸D. 零件的参考尺寸5. 以下哪种测量工具可以用来测量内孔的尺寸？A. 外径千分尺B. 内径千分尺C. 游标卡尺D. 卷尺二、判断题1. 公差配合是通过对零件的尺寸进行控制来实现的。
( )2. 游隙配合是指两个零件之间有一定的间隙，可以自由运动。
( )3. 过盈配合是指两个零件之间有一定的压力，需要使用工具才能拆卸。
( )4. 公差配合中，基准是指零件的最大尺寸。
( )5. 游标卡尺可以用来测量外径和内径。
( )三、填空题1. 公差配合中，零件的尺寸大小是通过（）来表示的。
2. 游隙配合中，公差的上限和下限分别表示为（）。
3. 过盈配合中，公差的上限和下限分别表示为（）。
4. 测量工具中，常用来测量长度的工具是（）。
5. 测量工具中，常用来测量直径的工具是（）。
四、简答题1. 请解释什么是公差配合，并举例说明。
2. 公差配合中，什么是基准？为什么基准很重要？3. 请列举几种常用的测量工具，并说明它们的使用方法。
4. 在测量过程中，如何保证测量的准确性和可靠性？五、应用题1. 某零件的设计尺寸为20mm，公差为±0.02mm。
公差配合与技术测量试题
公差配合与技术测量试题公差配合与测量技术复习题一、判断题1.零件的实际尺寸就是零件的真实尺寸。
（）2.公称尺寸不同的零件，只要它们的公差值相同，就可以说明它们的精度要求相同。
（）3.零件的表面粗糙度值越小，则零件的尺寸精度应越高。
（）4.孔的基本偏差即下偏差，轴的基本偏差即上偏差。
（） 5.未注公差尺寸即对该尺寸无公差要求。
（） 6.某尺寸的上极限偏差一定大于其下极限偏差。
（） 7.公称尺寸相同时，公差等级越低，标准公差越小。
（）8.圆柱度公差是控制圆柱形零件横截面和轴向截面内形状误差的综合性指标。
（）9.公差可以说是允许零件尺寸的最大偏差。
（）10.某一零件的实际尺寸正好等于其公称尺寸，则该尺寸必然合格。
（）11.尺寸公差通常为正值，在个别情况下也可能为负值或零。
（）12.零件的尺寸精度越高，通常表面粗糙度参数值相应取得越小。
（） 13.凡在配合中出现间隙的一定是间隙配合。
（） 14.被测要素只能是组成要素而不能是导出要素。
（）15.无论公差数值是否相等，只要公差等级相同，则尺寸的精度就相同。
16.最小条件是指被测要素对基准要素的最大变动量为最小。
（）17.评定表面轮廓粗糙度所必需的一段长度称取样长度，它可以包含几个评定长度。
（）18.基本偏差决定公差带的位置。
（）19.选择表面粗糙度评定参数值应尽量越小越好。
（） 20.相互配合的孔和轴，其公称尺寸一定相等。
（） 21.要求配合精度高的零件，其表面粗糙度数值应大。
（）22.若配合的最大间隙为+20μm，配合公差为30μm，则该配合一定为过渡配合。
（）23.方向公差是关联实际要素对基准要素在方向上允许的变动量。
（） 24.表示过盈配合松紧程度的两个特征值是Xmin和Ymax。
（） 25.孔、轴配合中若出现很大的间隙，则说明孔、轴的精度很低。
（） 26.某一尺寸的公差带的位置是由基本偏差和公差的等级确定的。
（） 27.只要几何误差小于、等于形状公差，被测要素合格。
新联学院本科公差配合复习题
一.判断题1.当相配孔、轴既要求对准中心，又要求装拆方便时，应选用（）。
A.间隙配合B.过盈配合C.过渡配合D.间隙配合或过渡配合2．若某配合的最大间隙为30μm，孔的下偏差为―11μm,轴的下偏差为―16μm ，轴的公差为16μm，则其配合公差为（）。
A.46μmB.41μmC.27μmD.14μm3．光滑极限量规的止规用于控制被检验孔或轴任何部位的实际尺寸不得超出（）。
A.最大实体尺寸B.最大实体边界的尺寸C.作用尺寸D.最小实体尺寸4．一般配合尺寸的公差等级范围大致为（）。
A.IT1～IT7B.IT2～IT5C.IT5～IT13D.IT8～IT145．基本偏差为m的轴的公差带与基准孔H的公差带形成（）。
A.间隙配合B.过盈配合C.过渡配合D.过渡配合或过盈配合6．若某平面对基准轴线的端面全跳动为0.04mm, 则它对同一基准轴线的端面圆跳动一定（）。
A.小于0.04mmB.不大于0.04mmC.等于0.04mmD.不小于0.04mm7．对于孔，J～ZC(Js除外)的基本偏差为（）。
A.ESB.EIC.esD.ei8.最大实体尺寸是指（）。
A.孔和轴的最大极限尺寸B.孔和轴的最小极限尺寸C.孔的最小极限尺寸和轴的最大极限尺寸D.孔的最大极限尺寸和轴的最小极限尺寸9.在加工同一规格的一批零件的几何参数时，没有必要完全一致，只要把零件的几何参数（）控制在允许变动的范围内就可以了。
A.公差B.误差C.上偏差D.下偏差10间隙配合意味着同尺寸的孔与轴的公差带的位置应是（）。
A孔在轴之上B轴在孔之上C孔与轴相交叉D孔与轴一样12、过盈配合意味着同尺寸的孔与轴的公差带的位置应是（）。
A孔在轴之上B轴在孔之上C孔与轴相交叉D皆不是13、过渡配合意味着同尺寸的孔与轴的公差带的位置应是（）。
A孔在轴之上B轴在孔之上C孔与轴相交叉D孔与轴一样14、国标规定标准公差等级有（）。
A18个B20个C28个D26个15、国标规定基本偏差系列有（）。
公差配合考试总复习题及参考答案
公差配合考试总复习题及参考答案《公差配合》考试总复习题及参考答案⼀．填空题1.互换性是指制成的同⼀规格的⼀批零件，不作任何__挑选_________、__调整_________或_辅助加⼯_，就能进⾏装配，并能保证满⾜机械产品的_使⽤性能要求__的⼀种特性。
2.互换性按其程度和范围的不同可分为__完全互换性__和__不完全互换性__两种。
其中___完全互换性___互换性在⽣产中得到⼴泛作⽤。
3.分组装配法属_不完全___互换性。
其⽅法是零件加⼯完后根据零件_实际尺⼨的⼤⼩__，将制成的零件__分成若⼲组____，然后对相应组的__零件进⾏装配。
4.互换性原则⼴泛应⽤于机械⼚制造中的_产品设计__________、零件的__加⼯和装配___、机器的_使⽤和维护____等各个⽅⾯。
5.零件的⼏何量误差主要是指_尺⼨误差__、_形状误差__、__位置误差__和_表⾯粗糙度-等。
6.对机械零件的测量是保证_互换性⽣产__的⼀个重要⼿段。
7.尺⼨由_数值__________和_单位__________两部分组成，如30mm,60um等。
8.基本尺⼨的⼤⼩是设计时根椐零件的使⽤要求，通过____计算_______、___试验____或_____类⽐__的⽅法⽽确定的。
9.通过测量获得的某⼀孔、轴的尺⼨称为_ 实际尺⼨_____。
由于测量误差的存在，实际尺⼨并⾮尺⼨的___真值________。
10.允许尺⼨变化的两个界限值分别是_最⼤极限尺⼨___和__最⼩极限尺⼨____。
它们是以基本尺⼨为基数来确定的。
11.某⼀尺⼨减其__基本尺⼨__所得的代数差称为尺⼨偏差，⼜简称___偏差___。
尺⼨偏差可分为__极限偏差___和_实际偏差__两种,⽽___极限偏差____⼜有__上__偏差和__下_偏差之分。
12零件的尺⼨合格时，其实际尺⼨在_最⼤极限尺⼨_ _____和_最⼩极限尺⼨____之间，其_____实际偏差________在上篇差和下偏差之间。
公差与配合复习题
一、选择填空题（共20分，每空2分）1．在R10优先数系中，若首项为10，则其第五项的优先数是 c 。
A．22.4 B．20 C．25 D．31.5。
2．下列孔轴配合代号中属于过渡配合的代号是；属于过盈配合的代号是。
A．H8／ s7 &nbs p; B．H6／ g5C．H7／ k6 &nbs p; D．G6／ h53．下列孔轴配合代号中属于配合性质完全相同的同名配合的是： c 。
A．H8／r7和H8／m7 C． H7／k6 和h7／K6B．H6／g5和G6／h5 D． H7／k6 和k6／H74．M20—5g6g—L的含义：M20：& nbsp; ，5g：& nbsp; ，L：& nbsp; 。
5．φ30m5、φ30m6 、φ30m7三个轴的公差带相比较，其是相同的。
A．公差 C．基本偏差B．极限偏差 D．实际偏差。
6．基本偏差为a~h的轴与基本偏差为H的孔可构成__________。
A．基孔制的间隙配合； B．基轴制的间隙配合；C．基孔制的过渡配合；D．基轴制的过渡配合。
7．滚动轴承内圈与基本偏差为h的轴颈形成配合，这也说明了与一般基孔制相比，其配合性质变紧了。
A．间隙； B．过盈； C．过渡； D．一般联接二、简答题（共15分）1．某齿轮的精度要求为7—6—6 E K，试解释该标注代号中各符号的含义是什么？（5分）2．国标规定的基准制有哪两种？简述基准制的选择原则。
（5分）3．评定轮廓表面粗糙度的高度特性的参数有哪些？反映形状特性的附加评定参数有哪些？国标推荐采用的评定参数是哪个？（5分）三．标注综合题（共40分）1．试将下列技术要求标注在图1上。
（16分）（l）采用包容要求；（1分）（2）圆锥面的直线度公差为0.012mm；圆锥面的圆度公差为0.015mm；（2分）（3）圆锥面对轴线的斜向圆跳动公差为0.02；（4分）（4）轴线对和公共轴线的同轴度公差为φ0.025mm；（4分）（5）用去除材料的方法获得圆锥面的表面粗糙度，要求Ra的上限值3.2μm；用去除材料的方法获得、和表面的表面粗糙度，要求Ra的上限值分别为0.8、0.4μm和0.8μm，其余表面的表面粗糙度要求Ra的上限值均为12.5μ m；（5分）图一2．改正图2中各项形位公差标注上的错误（不得改变形位公差项目）并直接标注在图3上。
公差配合
公差配合与技术测量复习题及答案一、填空题：1、按互换的范围，可分为功能互换和几何参数互换。
2、按互换程度，可分为完全互换和不完全互换。
3、标准化是指制定、贯彻标准的全过程。
4、我国的国家标准和行业标准又分为强制标准和推荐性标准两大类。
5、我国法定计量单位是以国际单位制为基础确定的。
6、测量误差，就其误差特性分类，可分为随机误差、系统误差和粗大误差。
7、极限制是经标准化的公差和偏差制度。
8、确定尺寸公差带的两个要素分别是公差带的大小和位置。
9、公差的大小是由标准公差确定。
10、公差带的位置是由基本偏差确定。
11、基本尺寸相同的，相互结合的孔和轴公差带之间的关系称为配合。
12、当EI－es≥时，此配合必为间隙配合。
13、当ES－ei≤0时，必为过盈配合。
14、标准公差数值与两个因素有关，它们是标准公差等级和基本尺寸分段。
15、孔、轴的公差带代号由基本偏差代号和公差等级数字组成。
16在满足生产实际需求和考虑技术发展需要的前提下，标准规定了优先公差带、常用公差带和一般公差带三类公差带。
17、线性尺寸的一般公差规定了四个等级，即f（精密级）、m（中等级）、c（粗糙级）、v（最粗级）。
18、与标准件配合时，基准制的选择通常依标准件而定。
19、选用公差等级时，一般采用类比的方法。
20、国家标准规定了两种验收极限方式，方式一：内缩的验收极限；方式二：不内缩的验收极限。
21、内缩的验收极限是从规定的最大实体极限和最小实体极限分别向工件公差带内移动一个安全裕度来确定。
22、形位公差带具有形状、大小、方向和位置四个要素。
23、形状公差的公差带的方向和位置一般是浮动的。
24、位置公差（标有基准）的公差带的方向和位置一般是固定的。
25、国家标准规定最小条件是评定形状误差的基本准则。
26、定向公差带相对于基准有确定的方向，而其位置往往是浮动的。
27、在形位公差项目中，同轴度、对称度和位置度的公差带是固定的。
28、对同一被测要素形状公差值小于位置公差值；位置公差值应小于相应的尺寸公差值。
公差与配合综合练习答案
《公差与配合》综合复习题（答案）一、选择题1) 下列有关公差等级的论述中，正确的有（B ）。
A ．公差等级高，则公差带宽。
B ．在满足使用要求的前提下，应尽量选用低的公差等级。
C ．孔、轴相配合，均为同级配合。
D ．标准规定，标准公差分为18级。
2) φ20f6、φ20f7和φ20f8的相同偏差是（B ）。
A 下偏差B 上偏差C 实际偏差D 公差3) 保证互换性生产的基础是（C ）。
A ．通用化；B.系列化；C.标准化；D.优化4) 下列配合中，（B ）属于过盈配合。
A.6750m H φ B.6750h S φ C.6750js H φ D.7850h G φ 5) 基本偏差代号为a~h 的轴与基准孔形成（A ）配合。
A.间隙；B.过渡；C.过盈.;D.不能确定6) 对于尺寸公差带，代号为A~G 的基本偏差为（C ）。
A.上偏差,正值；B.上偏差,负值；C.下偏差,正值；D.下偏差,负值7) 下列孔轴配合中选用适当的有（A ）。
A ．H8／u8B ．G6／h7C ．H5／a5D ．H5／u58) 下列配合代号标注不正确的有（C ）。
A ．φ60H7/r 6B ．φ60H8／k7C ．φ60h7／D8D ．φ60H9／f99) 下列配合零件应选用基孔制的有（C ）．A ．滚动轴承外圈与外壳孔。
B ．同一根轴上与几个零件孔配合，且有不同的配合性质。
C ．滚动轴承内圈与轴。
D ．轴为冷拉钢材，不需再加工。
10) 圆柱度公差可以控制（A ）。
A ．素线直线度。
B ．径向全跳动。
C ．同轴度。
D ．轴线对端面的垂直度。
11) 形位公差带形状不是距离为公差值t 的两平行平面内区域的有（B ）。
A ．平面度。
B ．任意方向的线的直线度。
C ．给定一个方向的线的倾斜度。
D ．面对面的平行度。
12) 形位公差带形状是半径差为公差值t 的两圆柱面之间的区域是（B ）。
A ．同轴度。
B ．径向全跳动。
C ．任意方向直线度。
公差配合与测量复习题
公差极限与配合学校_______________姓名________________ 班级________________ 得分_____________一、判断题(本大题共95小题，总计95分)1。
某一孔或轴的直径正好加工到基本尺寸，则此孔或轴必然是合格件。
2。
不论公差值是否相等，只要公差等级相同，尺寸的精确程度就相同。
3。
某一零件设计时的基本尺寸，就是该零件的理想尺寸。
4.实际尺寸可以由测量得到。
5。
设计给定的尺寸称为实际尺寸。
6.若某配合的最大间隙为２０微米,配合公差为３０微米，则该配合一定是过渡配合7.孔的实际尺寸小于轴的实际尺寸，将它们装配在一起，就是过盈配合。
8.为了得到基轴制的配合，不一定要先加工轴,也可以先加工孔。
9.间隙配合不能应用于孔与轴相对固定的联结中。
10.加工误差只有通过测量才能得到，所以加工误差实质上就是测量误差。
11.标准公差的数值与公差等级有关，而与基本偏差无关.12.只要零件不经挑选或修配，便能装配到机器上去，则该零件具有互换性.13。
某基孔制配合，孔的公差为２７微米，最大间隙为１３微米,则该配合一定是过渡配合。
14。
公差是极限尺寸代数差的绝对值。
15.基本偏差为a—h的轴与基本偏差为H的空可构成过渡配合。
16.因为公差等级不同,所以φ50H7与φ50H8的基本偏差值不相等。
17.零件的实际尺寸越接近其基本尺寸就越好。
18.孔与轴的配合性质用极限间隙或极限过盈来表示.19.孔φ50R6与轴φ50r6的基本偏差绝对值相等,符号相反.20.一光滑轴与多孔配合，其配合性质不同时，应当选用基孔制配合。
21。
图样标注φ200 -0。
021mm的轴,加工得愈靠近基本尺寸就愈精确.22。
间隙配合说明配合之间有间隙,因此只适用于有相对运动场合。
23.最大实体尺寸是孔和轴的最大极限尺寸的总称。
24。
未注公差尺寸即对该尺寸无公差要求。
25.不完全互换性是指一批零件中，一部分零件具有互换性，而另一部分零件必须经过修配才有互换性。
专科公差配合复习题
一.判断题1.当相配孔、轴既要求对准中心，又要求装拆方便时，应选用（）。
A.间隙配合B.过盈配合C.过渡配合D.间隙配合或过渡配合2．若某配合的最大间隙为30μm，孔的下偏差为―11μm,轴的下偏差为―16μm ，轴的公差为16μm，则其配合公差为（）。
A.46μmB.41μmC.27μmD.14μm3．光滑极限量规的止规用于控制被检验孔或轴任何部位的实际尺寸不得超出（）。
A.最大实体尺寸B.最大实体边界的尺寸C.作用尺寸D.最小实体尺寸4．一般配合尺寸的公差等级范围大致为（）。
A.IT1～IT7B.IT2～IT5C.IT5～IT13D.IT8～IT145．基本偏差为m的轴的公差带与基准孔H的公差带形成（）。
A.间隙配合B.过盈配合C.过渡配合D.过渡配合或过盈配合6．若某平面对基准轴线的端面全跳动为0.04mm, 则它对同一基准轴线的端面圆跳动一定（）。
A.小于0.04mmB.不大于0.04mmC.等于0.04mmD.不小于0.04mm7．对于孔，J～ZC(Js除外)的基本偏差为（）。
A.ESB.EIC.esD.ei8.最大实体尺寸是指（）。
A.孔和轴的最大极限尺寸B.孔和轴的最小极限尺寸C.孔的最小极限尺寸和轴的最大极限尺寸D.孔的最大极限尺寸和轴的最小极限尺寸9.在加工同一规格的一批零件的几何参数时，没有必要完全一致，只要把零件的几何参数（）控制在允许变动的范围内就可以了。
A.公差B.误差C.上偏差D.下偏差10间隙配合意味着同尺寸的孔与轴的公差带的位置应是（）。
A孔在轴之上B轴在孔之上C孔与轴相交叉D孔与轴一样12、过盈配合意味着同尺寸的孔与轴的公差带的位置应是（）。
A孔在轴之上B轴在孔之上C孔与轴相交叉D皆不是13、过渡配合意味着同尺寸的孔与轴的公差带的位置应是（）。
A孔在轴之上B轴在孔之上C孔与轴相交叉D孔与轴一样14、国标规定标准公差等级有（）。
A18个B20个C28个D26个15、国标规定基本偏差系列有（）。
公差配合与测量技能技术总结复习题(含答案)
精心整理《公差配合与测量技术》复习题[1]选用优先数列时，应按照先疏后密的规则进行选取，以避免规格（A）。
A.过多B.过少C.过量D.过头[2]选择（C）的测量力，有利于提高测量的精确度和灵敏度。
A.较大B.较小C.适当D.无关。
[3]对一被测值进行大量重复测量时其产生的随机误差（A）服从正态分布规律。
A完全B.不完全C.不一定D.不可能。
[4]圆柱度公差为0.03mm，该圆柱面对基准轴线的径向全跳动公差（D）0.03mm。
A.不小于B.等于C.不等于D.不大于。
[5]车床主轴与丝杠之间的交换齿轮，主要要保证其传动的（A）。
A.准确性B.无关C低速运动.D.高速运动。
[6]（C）误差是有某种不正常的原因造成的。
A.相对B.绝对C.粗大D.变值。
[7]圆柱度公差是控制圆柱形零件横截面和轴向截面内（）误差的综合性指标。
A.形状B.定向C.定位D.形位。
[8]（C）配合可能有间隙，也可能有过盈。
A.间隙B.过盈C.过渡D.常用[9]基本尺寸不同的零件，只要它们的（）相同，就可以说明它们的精度要求相同。
A.公差值B.公差等级C.配合D.标注[10]键槽的对称度公差为0．05mm，则键槽中心面偏离轴线的距离不得（）0.05mm。
A.小于B.大于C.等于D.小于等于[11]几何量的基本长度单位为()。
A.厘米B.毫米C.米D.微米[12]按GB/T1800.3—1998的规定，标准公差等级分为(A)级。
A20.B.18C.19D.22[13]对于有配合要求的孔和轴，尺寸公差应采用()等级。
A.较大B.较小C.较高D.较低。
[14]（）误差可用修正法和抵消法等方法消除。
A.随机B.系统C.粗大D.相对。
[15]标准规定了（B）优先数系列。
A.4个B.5个C.10个D.1个。
[16]同一公差等级的两个尺寸、其公差数值()。
A.相等B.不相等C.不一定相等D.不能相等[17]φ50mm的基孔制孔、轴配合，已知其最小间隙为0.05，则轴的上偏差是()。
公差配合与测量技术复习题及答案
综合练习题一、判断题〔正确的打√，错误的打X〕1．公差可以说是允许零件尺寸的最大偏差。
（×）2．基本尺寸不同的零件，只要它们的公差值相同，就可以说明它们的精度要求相同。
（×）3．图样标注φ200 -0.021mm的轴，加工得愈靠近基本尺寸就愈精确。
（×）4．孔的基本偏差即下偏差，轴的基本偏差即上偏差。
（×）5．未注公差尺寸即对该尺寸无公差要求。
（×）6．基本偏差决定公差带的位置。
（√）7．某平面对基准平面的平行度误差为0．05mm，那么这平面的平面度误差一定不大于0．05mm。
（√）8．某圆柱面的圆柱度公差为0．03 mm，那么该圆柱面对基准轴线的径向全跳动公差不小于0．03mm。
（√）9．某实际要素存在形状误差，则一定存在位置误差。
（×）10．图样标注中Φ20+0.021 0mm孔，如果没有标注其圆度公差，那么它的圆度误差值可任意确定。
（×）11．圆柱度公差是控制圆柱形零件横截面和轴向截面内形状误差的综合性指标。
(√)12．若某轴的轴线直线度误差未超过直线度公差，则此轴的同轴度误差亦合格（×）13．端面全跳动公差和平面对轴线垂直度公差两者控制的效果完全相同（√）14．端面圆跳动公差和端面对轴线垂直度公差两者控制的效果完全相同。
(×）15．最小条件是指被测要素对基准要素的最大变动量为最小。
（×）16．确定表面粗糙度时，通常可在三项高度特性方面的参数中选取。
（√）17．评定表面轮廓粗糙度所必需的一段长度称取样长度，它可以包含几个评定长度（×）18．Rz参数由于测量点不多，因此在反映微观几何形状高度方面的特性不如Ra参数充分。
（√）19．Ry参数对某些表面上不允许出现较深的加工痕迹和小零件的表面质量有实用意义。
（√）20．选择表面粗糙度评定参数值应尽量小好。
（×）21．零件的尺寸精度越高，通常表面粗糙度参数值相应取得越小。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、填空题（每空2分，共40分）1、当EI-es≥0时，此配合必为间隙配合；当ES-ei≤0时，此配合必为过盈配合。
2、定向公差的项目有三项，分别是平行度、垂直度、和倾斜度。
3、孔的体外作用尺寸小于（大于，等于，小于）孔的实际尺寸；轴的体外作用尺寸大于（大于，等于，小于）轴的实际尺寸。
4、尺寸公差等于最大极限尺寸减去最小极限尺寸之差，或上偏差减去下偏差之差。
6、孔的最大实体尺寸即孔的_最小__•极限尺寸，轴的最大实体尺寸为轴的__最大__极限尺寸，当孔、轴以最大实尺寸相配时，配合最__紧__（松，紧，合适）。
7、从功能要求的角度考虑选择公差原则与公差要求，若需保证零件的配合要求，应选择_____公差要求_•；若保证零件的互换性要求，应选择___公差原则__。
8、定位公差的项目有三项，分别是同轴度、对称度和位置度。
9、极限偏差是___最大极限__尺寸减__最小极限_尺寸所得的代数差。
10、测量误差按其性质分为随机误差、系统误差和粗大误差。
11、孔的体内作用尺寸大于（大于，等于，小于）孔的实际尺寸；轴的体内作用尺寸小于（大于，等于，小于）轴的实际尺寸。
12、在进行配合制选择时，一般情况下优先选用__基孔制___。
13、用特定单位表示线性尺寸值的数值，它由数值和单位两部分组成，如30cm，60mm等。
14、常用尺寸段的标准公差的大小，随基本尺寸的增大而增大，并随着公差等级的提高而降低。
15、确定公差位置的那个极限偏差称为基本偏差，此偏差一般为靠近零线的极限偏差。
16、孔和轴配合时，若ES=ei，则此配合是过盈配合；若ES=es，则此配合是过度配合；若EI=es，则此配合是间隙配合；若EI=ei，则此配合是过渡配合。
17、基孔制配合中的孔称为基准孔。
其基本偏差为下偏差，代号为 H。
18、某一尺寸（实际尺寸、极限尺寸等）减其基本尺寸所得的代数差称为偏差。
极限尺寸减其基本尺寸所得的代数差称为极限偏差，实际尺寸减其基本尺寸所得的代数差称为实际偏差。
19、φ30的轴，上偏差是，下偏差是，其最大极限尺寸是_φ最小极限尺寸是__φ，其公差是。
20、φ50H7中字母H表示__孔的下偏差为零__，数字7表示__公差等级7级__。
21、加工误差存在____________, 形状误差, 位置误差, 和____________。
22、配合的种类可分为_间隙配合___,_过渡配合_和过盈配合。
23、无论是塞规还是卡规均由______通___规和___止___规成对组成。
24、基准制可以分为__基孔制__和__基轴制__。
25、工件加工后其几何参数与理想值不相符，其差别称为___误差____；它包括____尺寸____误差，_____形状__误差和___位置____误差。
二、选择题（每题1分，共10分）1、基本尺寸是（ D ）。
A、测量时得到的；B、加工时得到的；C、装配后的得到的；D、设计时给定的。
2、形位公差和尺寸公差是控制零件几何参数精度的两类不同性质的公差，它们之间的关系是（B ）A、彼此是独立的，相互之间没有任何关系；B、在一般情况下，它们彼此是独立的，应分别满足，在一定的条件下，它们又能相互补偿；C、无论在什么条件下，它们都有一定的联系，均能相互补偿；D、形位误差对零件使用性能的影响要比尺寸误差大。
3、用以判别具有表面粗糙度特征的一段基准线长度称为（C）A、基本长度；B、评定长度；C、取样长度；D、轮廓长度4. 最大极限尺寸与基本尺寸的关系是（D）。
A. 前者大于后者B. 前者小于后者C. 前者等于后者D. 两者之间的大小无法确定5. 下列各关系式中，表达正确的是（ D）。
A. T f=+0.023mmB. X max=0.045mmC. ES=0.024mmD. es=-0.020mm6. 下列配合中，公差等级选择不适当的是（C）。
A. H7/g6 g9 C. H7/f8 h87.对于配合性质要求高的表面，应取较小的表面粗糙度参数值，其原因理由是（ B）。
A. 便于零件的装拆B. 保证间隙配合的稳定性或过盈配合的连接强度C. 使零件表面有较好的外观D. 提高加工的经济性能8、关于偏差与公差之间的关系，下列说法中正确的是（ D）。
A、实际偏差越大，公差越大；B、上偏差越大，公差越大；C、下偏差越大，公差越大；D、上、下偏差之差的绝对值越大，公差越大。
9、关于基准要素，下列说法中错误的是（B ）A、确定被测要素方向或位置的要素称为基准要素；B、基准要素只能是中心要素；C、基准要素可分为单一基准要素和组合基准要素；D、图样上标注出的基准要素是理想基准要素。
10、对于零件上配合精度要求较高的配合表面一般应采用（B ）A、独立原则；B、包容原则；C、最大实体要求；D、最小实体要求。
11、当上偏差或下偏差中有一个为零值时，在图样上（B）。
A. 必须标出零值B. 不能标出零值C. 标或不标零值皆可D. 视具体情况而定12. 下列各关系式中，能确定孔与轴的配合为过度配合的是（D）。
A. EI≥esB. ES≤eiC. EI>eiD. EI<ei<ES13. 在基孔制配合中，基准孔的公差带确定后，配合的最小间隙或最小过盈由轴的（A）确定。
A. 基本偏差B. 公差等级C. 公差数值D. 实际偏差14.量块是用（ B）制成的。
A. 45钢B. 特殊合金钢C. 铸铁D. T1015.几何要素按结构特征分为（D）A. 轮廓要素和中心要素B. 实际要素和理想要素C. 被侧要素和基准要素D. 单一要素和关联要素16. 设计时形状公差数值选择的原则是（C）。
A. 为更好满足使用功能要求，公差值越小越好B. 为降低加工成本，公差值越大越好C. 在满足零件功能要求的前提下选择最经济的公差值D. 尽量多的采用形位未注公差17、H7/f6的配合性质为（B）A 过渡配合 B间隙配合 C 过盈配合18、最大极限尺寸（D）基本尺寸A 大于 B小于C等于 D 大于、小于或等于19、形位公差的基准代号中字母（ A）。
A、按垂直方向书写B、按水平方向书写C、书写的方向应和基准符号方向一致D、按任意方向书写20、同轴度公差属于___B__。
A、形状公差B、定位公差C、定向公差D、跳动公差21、游标卡尺主尺的刻线间距为__A___。
A、1mmB、0.5mmC、2mm22、千分尺主尺的刻线间距为___B__。
A、1mmB、0.5mmC、2mm三、简答题1、基准制可以分为基孔制和基轴制，在一般情况下为什么要优先选用基孔制？答：以为在加工中、小孔时，一般采用钻头、铰刀、拉刀等定尺寸刀具，测量和检验中、小孔时，亦多使用塞规等定尺寸量具。
采用基孔制可以使它们的类型和数量减少，具有良好的经济效果，这是采用基孔制的主要原因。
2、表面粗糙度对零件的配合性能有什么影响？答：对于有配合要求的零件表面，无论是哪一类配合表面粗糙度都会影响配合性质的稳定性。
3、尺寸公差与极限尺寸或极限偏差之间有何关系？（写出计算关系式）Th=|Dmax-Dmin|=|ES-EI|Th=|dmax-dmin|=|es-ei|4、基准制选用的原则？答：优先选用基孔制。
5、什么是体外作用尺寸？答：1单一要素的体外作用尺寸。
在配合的全长上，与实际孔体相接的最大理想轴的尺寸，称为孔的体外作用尺寸，与实际轴体外相连接的最小理想孔的尺寸，称为轴的体外作用尺寸。
2关联要素的体外作用尺寸。
孔的关联体外尺寸是指在结合面的全长上，与实际孔内接的最大理想轴的尺寸，而该理想轴必须与基准要素保持图样上的几何关系。
轴的关联体外尺寸是指在结合面的全长上，与实际轴外接的最大理想轴的尺寸，而该理想孔必须与基准要素保持图样上的几何关系。
6、什么是体内作用尺寸答：1单一要素的体内作用尺寸。
在配合的全长上，与实际孔体相接的最小理想轴的尺寸，称为孔的体内作用尺寸，与实际轴体内相连接的最大理想孔的尺寸，称为轴的体内作用尺寸。
2关联要素的体内作用尺寸。
孔的关联体内尺寸是指在结合面的全长上，与实际孔外接的最小理想轴的尺寸，而该理想轴必须与基准要素保持图样上的几何关系。
轴的关联体内尺寸是指在结合面的全长上，与实际轴内接的最大理想轴的尺寸，而该理想孔必须与基准要素保持图样上的几何关系。
7、什么是最大实体尺寸？答：孔或轴具有允许的材料量为最多时的状态，称为最大实体状态。
在此状态下的极限尺寸称为最大实体尺寸。
8、什么是最小实体尺寸？答：孔或轴具有允许的材料量为最少时的状态，称为最小实体状态。
在此状态下的极限尺寸称为最小实体尺寸。
9、什么是最大实体实效尺寸？答：在配合的全长上，孔、轴为最大实体尺寸，且其轴线的形状或位置误差等于给出公差值时的体外作用尺寸称为最大实体实效尺寸。
10、什么是最小实体实效尺寸？答：在配合的全长上，孔、轴为最小实体尺寸，且其轴线的形状或位置误差等于给出公差值时的体内作用尺寸称为最小实体实效尺寸。
11、什么是尺寸公差？答：尺寸公差简称公差，是指实际尺寸的允许变动量。
12、什么是形位公差？答：形位公差是指实际被测要素对图样上给定的理想形状、理想位置的允许变动量。
13、什么是互换性？答：互换性就是指制成同一规格的零件或部件，不需要任何挑选、调整或修改，就能装到机器上去，并符合规定的设计性能要求，零部件的这种特性就叫互换性。
14、互换性的作用？答：在制造业中，互换性给产品的设计、制造、装配、维修及管理都带来了很大的优越性，已成为制造业重要的生产原则和有效的技术措施四、综合题（40分）1、试确定Ф50H8/f7配合中孔轴的极限偏差、公差并画出公差带图，确定配合性质，计算极限盈隙。
（基准孔的代号为H，基准孔的基本偏差为下偏差EI=0。
）标准公差数值（部分表格）解：由查表可知;IT8= IT7=孔的基本偏差EI=0，公差Th=则ES=Th+EI=+, 轴的基本偏差es=,公差Ts=则ei=es-Ts=由于孔的公差带在轴的公差带上方 ，所以该配合是间隙配合，其极限间隙为 Xmax=ES-ei=(-)= Xmin=EI-es=0+=2、基本尺寸为mm 40 的基孔制配合。
已知孔，轴的公差等级相同，配合公差T f =0.078mm ，配合的最大间隙X max =+0.096mm 。
试确定孔，轴的极限偏差及另外一极限盈隙。
（20分） 解：因为孔和轴的公差等级相同则 Th=Ts因为Tf=Th+Ts= 则 Th=Ts= 因为Th=ES-EI EI=0 则 ES=+ 因为 Tf=|Xmax-Xmin| = Xmin=Xmin=EI-es 则es=EI —Xmin es= Th=es-ei 则ei=+0 -。
