机械原理期末考试试题有答案

A. 双摇杆 B. 双曲柄 C. 齿轮 D. 曲柄摇杆
正确答案：A、B、D
判断题
33 判断(1 分) 为了使机器稳定运转，机器中必须安装飞轮。
A.对 B.错正确答案：B 34 判断(1 分) 斜齿圆柱齿轮的标准参数在端面。
A.错 B.对正确答案：A 35 判断(1 分)
摆动导杆机构不存在急回特性。
正确答案：B 12 单选(1 分) 3 个彼此作平面平行运动的构件间共有______个速度瞬心。
A. 5 B. 4 C. 3 D. 6
正确答案：C 13 单选(1 分) 六个构件组成同一回转轴线的转动副，该处共有_____转动副。
A .5 B. 4 C .6 D. 3
正确答案：A 14 单选(1 分)
A.15 B.25 C.10 D.30 正确答案：B 22 单选(1 分)
已知一对斜齿轮传动的 z1＝20，z2=40，mn＝8mm，β=14.6°，两轮的当量齿数 zv1、zv2 为多少？ A. zv1=22.6，zv2=45.1 B. zv1=22，zv2=45.1
C. zv1=22.06，zv2=44.13 D. zv1=20，zv2=40
A.错 B.对正确答案：B 40 判断(1 分) 凸轮机构是一种低副机构。
A.对 B.错正确答案：B 41 判断(1 分) 安装飞轮可以完全消除机械的周期性速度波动。
A.错 B.对正确答案：A 42 判断(1 分) 蜗杆传动的最大优点是传动效率高。
A.错 B.对正确答案：A 43 判断(1 分) 在平面机构中，具有两个约束的运动副是高副。
A.对 B.错正确答案：B 36 判断(1 分) 轮系的功能之一是可以得到大的传动比。
A.错 B.对正确答案：B 37 判断(1 分) 在周转轮系中，轴线固定的齿轮称为行星轮。

机械原理期末试卷+答案

一、单项选择题（每项1分，共11分）1．渐开线齿轮齿条啮合时，若齿条相对齿轮作远离圆心的平移，其啮合角（）。

A)增大； B)不变； C)减少。

2．为保证一对渐开线齿轮可靠地连续传动，应使实际啮合线长度（）基圆齿距。

A)等于； B)小于； C)大于。

3．槽轮机构所实现的运动变换是（）。

A)变等速连续转动为不等速连续转动 B)变转动为移动C)变等速连续转动为间歇转动 D)变转动为摆动4．压力角是在不考虑摩擦情况下，作用力与作用点的（）方向的夹角。

A)法线； B)速度； C)加速度； D)切线；5．理论廓线相同而实际廓线不同的两个对心直动滚子从动件盘形凸轮，其推杆的运动规律是（）。

A)相同的； B)不相同的； C)不一定的。

6．飞轮调速是因为它能（①）能量，装飞轮后以后，机器的速度波动可以（②）。

① A)生产； B)消耗； C)储存和放出。

② A)消除； B)减小； C)增大。

7．作平面运动的三个构件有被此相关的三个瞬心。

这三个瞬心（）。

A)是重合的； B)不在同一条直线上； C)在一条直线上的。

8．渐开线标准齿轮在标准安装情况下，两齿轮分度圆的相对位置应该是（）。

A)相交的； B)分离的； C)相切的。

9．齿轮根切的现象发生在（）的场合。

A) 模数较大； B)模数较小； C)齿数较多； D)齿数较少10．直齿圆柱齿轮重合度εα= 表示单齿啮合的时间在齿轮转过一个基圆齿距的时间内占（）。

A) 40%； B) 60%； C) 25%二、填空题（19分）[每空1分]1．机构中的速度瞬心是两构件上（）为零的重合点，它用于平面机构（）分析。

2．下列机构中，若给定各杆长度，以最长杆为连架杆时，第一组为（）机构；第二组为（）机构。

(1) a = 250 b = 200 c = 80 d = 100；(2) a = 90 b = 200 c = 210 d = 100 。

3.机构和零件不同，构件是（），而零件是（）。

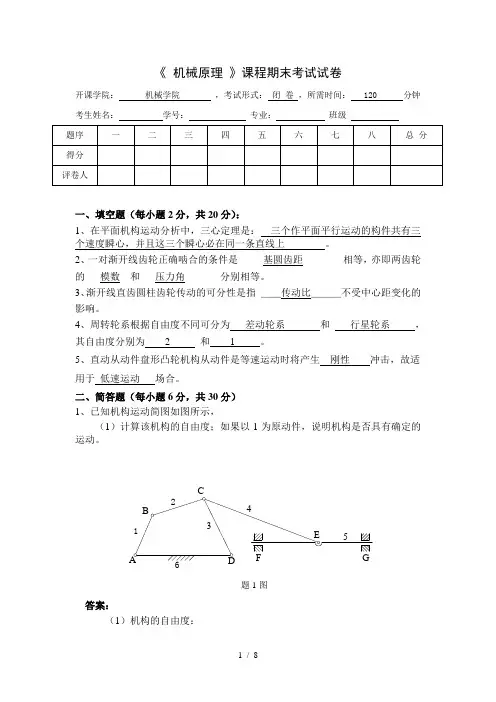

《机械原理》期末考模拟题含答案(2套)

《机械原理》课程期末考试试卷开课学院：机械学院，考试形式：闭卷，所需时间： 120 分钟考生姓名：学号：专业：班级一、填空题（每小题2分，共20分）：1、在平面机构运动分析中，三心定理是：三个作平面平行运动的构件共有三个速度瞬心，并且这三个瞬心必在同一条直线上。

2、一对渐开线齿轮正确啮合的条件是_____基圆齿距________相等，亦即两齿轮的___模数__和___压力角_______分别相等。

3、渐开线直齿圆柱齿轮传动的可分性是指＿＿传动比＿＿＿不受中心距变化的影响。

4、周转轮系根据自由度不同可分为差动轮系和行星轮系，其自由度分别为 2 和 1 。

5、直动从动件盘形凸轮机构从动件是等速运动时将产生刚性冲击，故适用于低速运动场合。

二、简答题（每小题6分，共30分） 1、已知机构运动简图如图所示，（1）计算该机构的自由度；如果以1为原动件，说明机构是否具有确定的（1）机构的自由度：F＝3n－2P L－P H＝3×5－2×7＝1若以1为原动件，则原动件数＝自由度数，且F＞0，因此，机构具有确定的运动。

2、（1）试阐述铰链四杆机构的曲柄存在条件2、最短杆是连架杆或机架。

（2）(a)：曲柄摇杆机构(b)：双曲柄机构(c)：双摇杆机构(d)：双摇杆机构3、一对外啮合渐开线标准直齿圆柱齿轮传动，m=2mm，Z1=20，Z2＝30。

（1）分别计算出这两个齿轮的分度圆直径，分度圆齿厚，基圆直径，齿顶圆直径，中心距。

（2）按1：1的比例作图标明理论啮合线和实际啮合线，并计算（不许从图上量取）出理论啮合线和实际啮合线长度。

（3）计算这对齿轮传动的重合度。

(15分)答案：（1）分度圆直径：d1=mZ1=40mm、d2= mZ2=60mm分度圆齿厚：s1＝0.5πm＝3.14mm、s2＝0.5πm＝3.14mm基圆直径：d b1= d1cosα=37.59mm、d b2= d2cosα=56.38mm齿顶圆直径：d a1=d1+2h a=44mm、d a2=d2+2h a=64mm中心距：a=0.5(d1+d2)=50mm(2)如图所示：按中心距及基圆和齿顶圆大小作图，其中N 1N 2为两基圆的内公切线 B 1、B 2分别为两齿顶圆与内公切线的交点。

机械原理期末考试及答案

《机械原理》试卷参考答案开课单位：机械工程学院，考试形式：闭卷，允许带计算器、绘图仪器入场一、是非题（共10分，每小题2分，对者在括号内打“√”，错者打“×”1、(× ) 当机构的自由度数小于机构的原动件数时，机构将具有确定的相对运动。

2、(√ ) 不论刚性转子上有多少个不平衡质量，也不论它们如何分布，只需在任意选定的两个平面内，分别适当地加一平衡质量，即可达到动平衡。

3、(× ) 在其他参数不变的前提下，槽面摩擦较平面摩擦的摩擦力较大，是因为前者摩擦系数较大。

4、(√) 在移动副中，当驱动力作用线在摩擦锥之内，则发生自锁。

5、(√ ) 对于单自由度的机械系统，若选定等效构件为移动件时，其等效质量是按等效前后动能相等的条件进行计算的。

二、填空题（共10分，每空11、飞轮主要用以调节周期性速度波动，若不考虑其他因素，只为了减小飞轮尺寸和重量，应将其安装在高速轴上。

2、刚性转子的静平衡就是要使惯性力之和为零；而刚性转子的动平衡则要使惯性力之和及惯性力偶矩之和均为零。

3、三个彼此作平面相对运动的构件共有 3 个瞬心，且必位于同一直线上。

4、在机构运动分析的速度多边形中，机架的速度影像是极点。

速度影像和加速度影像原理只适用于同一构件。

5、当机械的效率0≤η时，机构则发生自锁。

三、（共10分）计算图1所示机构的自由度，并判断机构的运动确定性，如机构中存在复合铰链、局部自由度图1虚约束局部自由度复合铰链复合铰链b)a)四、（共20分）图2所示为铰链四杆机构的机构运动简图，已知连架杆1为主动件，匀速转动，角速度101=ωrad/s ，转向如图示。

各构件长度分别为：AB=30，BC=40，CD=50，AD=60 (单位为：mm)，构件AB 的方位角为60o ，ABE 为等边三角形。

试用图解法求解该运动位置： 1）构件1的速度影像；2）找出该瞬时在连杆2和摇杆3上，与连架杆1上E 2和E 3。

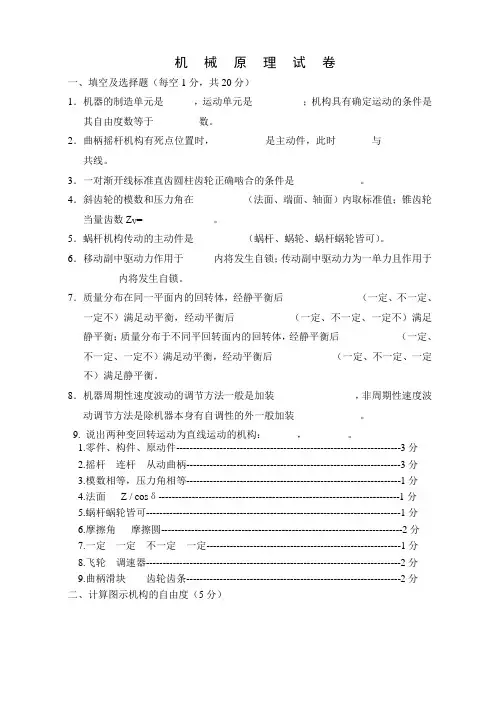

机械原理期末考试试卷及答案

机械原理试卷一、填空及选择题（每空1分，共20分）1．机器的制造单元是______，运动单元是__________；机构具有确定运动的条件是其自由度数等于_________数。

2．曲柄摇杆机构有死点位置时，__________是主动件，此时_______与__________共线。

3．一对渐开线标准直齿圆柱齿轮正确啮合的条件是_____________。

4．斜齿轮的模数和压力角在__________（法面、端面、轴面）内取标准值；锥齿轮当量齿数Z V=______________。

5．蜗杆机构传动的主动件是__________（蜗杆、蜗轮、蜗杆蜗轮皆可）。

6．移动副中驱动力作用于______内将发生自锁；传动副中驱动力为一单力且作用于_______内将发生自锁。

7．质量分布在同一平面内的回转体，经静平衡后_______________（一定、不一定、一定不）满足动平衡，经动平衡后___________（一定、不一定、一定不）满足静平衡；质量分布于不同平回转面内的回转体，经静平衡后____________（一定、不一定、一定不）满足动平衡，经动平衡后____________（一定、不一定、一定不）满足静平衡。

8．机器周期性速度波动的调节方法一般是加装________________，非周期性速度波动调节方法是除机器本身有自调性的外一般加装____________。

9. 说出两种变回转运动为直线运动的机构：______，_______。

1.零件、构件、原动件-------------------------------------------------------------------3分2.摇杆连杆从动曲柄----------------------------------------------------------------3分3.模数相等，压力角相等----------------------------------------------------------------1分4.法面Z / cosδ------------------------------------------------------------------------1分5.蜗杆蜗轮皆可----------------------------------------------------------------------------1分6.摩擦角摩擦圆------------------------------------------------------------------------2分7.一定一定不一定一定----------------------------------------------------------1分8.飞轮调速器----------------------------------------------------------------------------2分9.曲柄滑块齿轮齿条----------------------------------------------------------------2分二、计算图示机构的自由度（5分）F=3×7－2×10－0＝1三、如下图所示行程速度变化系数为1 的曲柄摇杆机构，已知曲柄连架杆固定铰链中心处图示机架平面（直线OO’）位置上，并已知摇杆的两个极限位置C1D，C2D及摇杆长度CD= C1D=C2D，求其余三个构件的杆长。

机械原理期末试题及答案

机械原理期末试题及答案在此提供一篇关于机械原理期末试题及答案的文章，有关格式的要求已按照题目的特性进行了处理，并根据你提供的指导策略编写。

机械原理期末试题及答案一、选择题1. 以下哪个是构成机械传动系统的基本要素？A. 电机B. 齿轮C. 开关D. 电池答案：B2. 齿轮传动的主要作用是什么？A. 增大转矩B. 减小转速C. 实现正反转换D. 提高传动效率答案：C3. 避免齿轮磨损的方法是什么？A. 减小润滑油添加量B. 加大轴距C. 修复锯齿缺陷D. 严格控制齿轮间隙答案：D4. 以下哪种材料适合制作齿轮？A. 铝合金B. 钢材C. 塑料D. 纤维材料答案：B5. 以下哪种类型的联轴器能够允许轴线不完全对中？A. 机械联轴器B. 弹性联轴器C. 液力联轴器D. 磁力联轴器答案：B二、判断题1. 开放式传动系统是指传动过程中会有能量损失的传动系统。

答案：正确2. 齿轮传动系统在传动过程中不存在摩擦损失。

答案：错误3. 扭矩传感器是机械传动系统中常见的测量装置。

答案：正确4. 链传动系统的工作噪音较低，适用于噪声敏感场合。

答案：错误5. 轴承主要用于减少轴与轴承座之间的摩擦。

答案：正确三、填空题1. 机械传动的基本原理是利用一定形式的____传递动力。

答案：运动2. 扭矩和转角在机械传动中分别代表着____和____。

答案：力，角度3. 齿轮传动中，两轮齿轮的模数之比等于____之比。

答案：齿数4. 液力传动系统通过流体的____来实现能量的传输。

答案：压力5. 联轴器是用于连接和传动____的装置。

答案：轴系四、问答题1. 简要解释机械传动系统中的传动效率是什么？如何计算传动效率？答：机械传动系统中的传动效率是指输入功率和输出功率之比，用来衡量能量在传动过程中的损失程度。

计算传动效率的公式为：传动效率 = 输出功率 / 输入功率 * 100%2. 齿轮传动系统中常见的齿轮磨损原因有哪些？如何避免齿轮磨损？答：常见的齿轮磨损原因包括齿面磨损、齿根磨损和齿面点蚀等。

机械原理期末考试试卷及答案(一)

郛⅛黑■羹叵出世堂K ∙M窸⅛黑“曲师”“敦A O 塞基“质信送热网H 第定“除坡轴)鼎⅛⅛卿(a)张S痂卦脓#卦O T O Z科目九械原取试卷类型考试班理21、凸轮机构中，基圆半任越小，凸轮机构的压力角 ___ 。

A 、越大B 、越小C 、不变22、如图3所示轮系，该轮系的自由度是 ___ 。

A 、-1B 、1 Cx 2 D 、O23、渐开线标准直齿圆柱齿轮，分度圆上的齿厚 ____ 齿槽宽。

A 、等于B 、小于C 、大于D 、二者无关24、负变位渐开线宜齿圆柱齿轮,分度网上的齿厚 ______ 齿槽宽。

A 、大于B 、小于C 、等于D 、二者无关25、如图3所示轮系，已知齿轮1和齿轮2的齿数相等,行星架H 转1圈，行星轮1四、(12分)在图示钱链四杆机构中，已知砧=5Omm 、∕cι>=35mm. ∕ad = 30 mm, AD 为机架，并且：1、若此机构为曲柄摇杆机构, 且AB 为曲柄，求∕AB 的最大值；2、若此机构为双摇杆机构，且AB 为最短杆，试确定∕ab 的取值范围.五、《15分)图示为一凸轮机构，凸轮的实际廊线为一个圆，要求:I 、说出该凸轮机构的名称；2、在图上画出凸轮的理论现线、偏距圆、基圆并标出基圆半径大；3、标出在。

点接触时凸轮机构的压力角a 和从动件在。

六、(14分)在图示轮系中，已知各轮齿数为：Zi= 20, Z 2= 40,Z 31=IOO, 口 = 40, Z 5 =20,齿轮 5 的转速“s = 600r∕min,转向如图所示，求齿轮1的转速小的大小，并确定其与齿轮 5的转向关系。

七、(12分)在某项技术革新中需要采用一对外啮合圆柱齿轮传动，其中心距为144mm,传动比为2。

目前零件库房中存有四种现成的齿轮，已知它们都是国产的正常齿制渐开线标准齿轮，压力角都是20°。

这四种齿轮的齿数Z 和齿顶01直径d “分别为:(1) ∑∣=24, ⅛∣=104mm: (2) Z2=48, d"?=25Omn1； (3) zj=48f d“a=20Omn1： (4)入=47, dz=196mm°试分析能否从这四种齿轮中选出符合要求的一对齿轮来？然⅛黑D ∙r ∙隼叵B世逑E M H耶⅛堞然⅛‹ “中卦 "8毂，ZO≡1A淳正型H鬟三“般建轴)鼎⅛⅛卿(⅛)张S痂卦脓#卦OTOZ点时从动件的位移s,问答题（每小题3分，共12分）1、m l = m2↑a x = a2;不一定能。

机械原理-期末试题及答案

《机械原理》练习题一、填空题1.机械是机器和的总称。

2.对于结构尺寸为B/D≥0.2的不平衡刚性转子，需进行。

3.移动副中驱动力作用于内将发生自锁；转动副中驱动力为单力且作用于内将发生自锁。

4.假设从速度多边形上量得表示相对速度V CB的矢量bc长度为bc=40mm，且该图的比例尺μV=0.1 m /ｓ/mm，则ＶCB的实际值为m /ｓ。

5.滚子从动盘形凸轮，它的实际廓线是理论廓线的曲线。

6.平面连杆机构中，同一位置的传动角与压力角之和等于。

7.渐开线直齿圆柱齿轮传动的可分性是指不受中心距变化的影响。

8.自由度F=2的周转轮系称为轮系。

9.凸轮机构推杆的常用运动规律中，余弦加速度运动规律有冲击。

二、单项选择题1.机构的运动简图与（）无关。

A 构件数目B 运动副类型C 运动副相对位置 D构件和运动副结构2.在机构中，某些不影响机构运动传递的重复部分所带入的约束为（）。

A 虚约束B 局部自由度C 复合铰链D 机构自由度3.渐开线齿轮在（）上的压力角，曲率半径最小。

A 齿根圆B 基圆C 分度圆D 齿顶圆4.一对渐开线标准直齿圆柱齿轮要正确啮合，它们的( )必须相等。

A．直径 B．宽度 C.齿数 D.模数5.在一个平面六杆机构中，瞬心总数是（）。

A 15B 10C 5D 16.与连杆机构相比，凸轮机构最大的缺点是（）。

A 惯性力难以平衡B 点、线接触易磨损C 设计较为复杂D 不能实现间歇运动7.偏心轮机构是由铰链四杆机构（）演化而来的。

A 扩大转动副B 取不同的构件为机架C 化转动副为移动副D 化低副为高副8.机械平衡研究的内容是（）。

A 驱动力与阻力间的平衡B 惯性力系间的平衡C 各构件作用力间的平衡D 输入功率与输出功率间的平衡9.在速度多边形中，极点P代表该构件上（）为零的点。

A 绝对速度B 加速度C 相对速度D 科氏加速度10. 由n台效率均为η的机器并联构成一机组，则该机组的总效率η与单机效率η的关系为（）。

机械原理期末试题库(附答案解析)

10．设计如题图所示铰链四杆机构，已知其摇杆 CD 的长度 lCD＝75mm，行程速度变化系数 k＝1.5，
机架 AD 的长度 lAD＝100 mm，摇杆的一个极限位置与机架的夹角φ＝45°，用作图法求曲柄的长度 lAB 和连杆的长度 lBC。
11．一正常齿制标准直齿轮 m =4, z=30, =20。，计算其分度圆直径、基圆直径、齿距、齿顶圆直径及齿顶圆上的压力角。 12．如图，已知 z1=6， z2=z2, =25， z3=57， z4=56，求 i14 ？
距 a’＝265mm。试求两轮的啮合角 a’，节圆半径 r1’和 r2’。 6．已知轮系中各齿轮齿数 Z1=20，Z2=40，Z2’= Z3=20，Z4=60，n1=800r/min，求系杆转速 nH 的大小和方向。
7. 计算图示机构的自由度，要求指出可能存在的复合铰链、局部自由度和虚约束。
8．取一机器的主轴为等效构件，已知主轴平均转速 nm=1000r/min，在一个稳定运动循环（2 ）中
，行程速比系数等于
。
6.平面连杆机构中，同一位置的传动角与压力角之和等于
。
7.一个曲柄摇杆机构，极位夹角等于 36º，则行程速比系数等于
。
8.为减小凸轮机构的压力角，应该
凸轮的基圆半径。
9.凸轮推杆按等加速等减速规律运动时，在运动阶段的前半程作
运动，后半程
作
运动。
10.增大模数，齿轮传动的重合度
；增多齿数，齿轮传动的重合度
13. 计算图示机构的自由度，要求指出可能存在的复合铰链、局部自由度和虚约束。
B A
C
D
F
E
F
14．如图 F 为作用在推杆 2 上的外力，试确定凸轮 1 及机架 3 作用给推杆 2 的总反力 R12 及 R32 的方位（不计重力和惯性力，虚线小圆为摩擦圆）。

机械原理期末试卷+答案

一、填空题（共20分，每小题2分）1、运动副是两构件间发生直接接触而又能产生一定相对运动的活动联接。

2、机构具有确定运动的条件是机构自由度数大于零，且等于原动件数；3、当两构件组成平面移动副时,其瞬心在移动方向的垂线上无穷远处;组成兼有滑动和滚动的高副时,其瞬心在接触点处公法线上。

4、当铰链四杆机构的最短杆与最长杆长度之和小于或等于其余的两杆长之和,此时,当取与最短杆相邻的构件为机构时,机构为曲柄摇杆机构；当取最短杆为机构时,机构为双曲柄机构；当取最短杆的对边杆为机构时, 机构为双摇杆机构。

5、在齿轮上分度圆是：具有标准模数和压力角的圆，而节圆是：两齿轮啮合过程中作纯滚动的圆。

6、渐开线齿廓上任一点的压力角是指该点渐开线的法线方向与其速度方向所夹的锐角，渐开线齿廓上任一点的法线与基圆相切。

7、一对渐开线标准直齿圆柱齿轮传动，已知两轮中心距等于a，传动比等于i12，则齿轮1的节圆半径等于a/(1+i12) 。

8、等效构件的等效质量或等效转动惯量具有的动能等于原机械系统的总动能；9、机器产生速度波动的主要原因是输入功不等于输出功。

速度波动的类型有周期性和非周期性两种。

10、对于静不平衡的转子，不论它有多少个偏心质量，只需要适当地加上或减去一个平衡质量即可获得平衡。

二、简答题（共30分，每小题6分）1、在曲柄摇杆机构中，说明极位夹角的定义，什么情况下曲柄摇杆机构的极位夹角为零（作图说明）。

答案：极位夹角的定义：当摇杆处于两个极限位置时，曲柄与连杆两次共线，它们之间所夹的锐角称为极位夹角。

如图所示，当摇杆位于两个极限位置时，其与连杆的铰支点为C1、C2，当曲柄与机架的铰支点A位于C1C2的连线上，则极位夹角为零。

2、在如图所的示凸轮机构中：(1) 在图上绘出凸轮的理论廓线和基圆，并求出基圆半径；(2) 图示位置时机构的压力角α是多少；答案：(1) 凸轮的理论廓线和基圆绘于图，基圆半径 rb=75mm(2) 如图所示压力角等于03、设以图示机构实现凸轮对滑块E的控制，问：(1) 该机构能否运动？试作分析说明；(2) 若需改进，试画出改进后的机构运动简图。

《机械原理》期末考模拟题答案套

2、一对渐开线齿轮正确啮合的条件是_____基圆齿距________相等，亦即两齿轮的___模数__和___压力角_______分别相等。

3、渐开线直齿圆柱齿轮传动的可分性是指＿＿传动比＿＿＿不受中心距变化的影响。

4、周转轮系根据自由度不同可分为差动轮系和行星轮系，其自由度分别为2 和 1 。

5、直动从动件盘形凸轮机构从动件是等速运动时将产生刚性冲击，故适用于低速运动场合。

二、简答题（每小题6分，共30分） 1、已知机构运动简图如图所示，（1）计算该机构的自由度；如果以1为原动件，说明机构是否具有确定的运动。

答案：（1）机构的自由度：F ＝3n －2P L －P H ＝3×5－2×7＝1若以1为原动件，则原动件数＝自由度数，且F ＞0，因此，机构具有确定的运动。

2、（1）试阐述铰链四杆机构的曲柄存在条件答：（1）1、最短杆与最长杆2、最短杆是连架杆或机架。

（2）(a)：曲柄摇杆机构(b)：双曲柄机构(c)：双摇杆机构(d)：双摇杆机构3、一对外啮合渐开线标准直齿圆柱齿轮传动，m=2mm，Z1=20，Z2＝30。

（1）分别计算出这两个齿轮的分度圆直径，分度圆齿厚，基圆直径，齿顶圆直径，中心距。

（2）按1：1的比例作图标明理论啮合线和实际啮合线，并计算（不许从图上量取）出理论啮合线和实际啮合线长度。

（3）计算这对齿轮传动的重合度。

(15分)答案：（1）分度圆直径：d1=mZ1=40mm、d2= mZ2=60mm分度圆齿厚：s1＝0.5πm＝3.14mm、s2＝0.5πm＝3.14mm基圆直径：d b1= d1cosα=37.59mm、d b2= d2cosα=56.38mm齿顶圆直径：d a1=d1+2h a=44mm、d a2=d2+2h a=64mm中心距：a=0.5(d1+d2)=50mm(2)如图所示：按中心距及基圆和齿顶圆大小作图，其中N1N2为两基圆的内公切线B1、B2分别为两齿顶圆与内公切线的交点。

机械原理期末题及答案5篇

机械原理期末题及答案5篇第一篇：机械原理期末题及答案一、欢迎大家来下载.是非题(用“Y”表示正确，“N”表示错误填在题末的括号中)。

(本大题共10小题，每小题1分，总计10分)1．机构具有确定相对运动的条件为：其的自由度F 0。

(n)2．构件是机构或机器中独立运动的单元体，也是机械原理研究的对象。

(y)3．在摆动导杆机构中，若取曲柄为原动件时，机构的最小传动角γ而取导杆为原动件时，则机构的最小传动角γminmin=0º；=90º。

(n)4．机构当出现死点时，对运动传递是不利的，因此应设法避免；而在夹具设计时，却需要利用机构的死点性质。

(y)5．当其它条件不变时，凸轮的基圆半径越大，则凸轮机构的压力角就越小，机构传力效果越好。

(y)6．在蜗杆传动中，蜗杆的升角等于蜗轮的螺旋角，且蜗杆与蜗轮的螺旋线旋向相同。

(y)7．渐开线直齿圆锥齿轮的标准参数取在大端上。

(y)8．为了减小飞轮的尺寸，在机器的低速轴上安装飞轮后，可以较好地降低机器的速度波动。

(n)9．机器等效动力学模型中的等效质量(或转动惯量)是一个假想质量(或转动惯量)，它不是原机器中各运动构件的质量(或转动惯量)之和，而是根据动能相等的原则转化后计算得出的。

(y)10．不论刚性回转体上有多少个不平衡质量，也不论它们如何分布，只需要在任意选定两个平面内，分别适当地加平衡质量即可达到动平衡。

(y)二、填空题(将正确的答案填在题中横线上方空格处)。

(本大题共5小题，每空2分，总计10分)1．速度影像的相似原理只能应用于同一构件上的各点，而不能应用于机构的不同构件上的各点。

2．机械中三角带(即Ｖ带)传动比平型带传动用得更为广泛,从摩擦角度来看，其主要原因是：三角带属槽面摩擦性质，当量摩擦系数较平面摩擦系数大，故传力大。

BC=40,CD=60,AD=60,AD为机架，该机构是:3．在四杆机构中AB=40,曲柄摇杆机构。

4．用作图法绘制直动从动件盘形凸轮廓线时，常采用反转法。

机械原理期末试卷+答案

一、单项选择题（每项1分，共11分）1．渐开线齿轮齿条啮合时，若齿条相对齿轮作远离圆心的平移，其啮合角（）。

A)增大； B)不变； C)减少。

2．为保证一对渐开线齿轮可靠地连续传动，应使实际啮合线长度（）基圆齿距。

A)等于； B)小于； C)大于。

3．槽轮机构所实现的运动变换是（）。

A)法线； B)速度； C)加速度； D)切线；5．理论廓线相同而实际廓线不同的两个对心直动滚子从动件盘形凸轮，其推杆的运动规律是（）。

A)相同的； B)不相同的； C)不一定的。

6．飞轮调速是因为它能（①）能量，装飞轮后以后，机器的速度波动可以（②）。

① A)生产； B)消耗； C)储存和放出。

② A)消除； B)减小； C)增大。

7．作平面运动的三个构件有被此相关的三个瞬心。

这三个瞬心（）。

A)是重合的； B)不在同一条直线上； C)在一条直线上的。

8．渐开线标准齿轮在标准安装情况下，两齿轮分度圆的相对位置应该是（）。

A)相交的； B)分离的； C)相切的。

9．齿轮根切的现象发生在（）的场合。

A) 模数较大； B)模数较小； C)齿数较多； D)齿数较少=1.6 表示单齿啮合的时间在齿轮转过10．直齿圆柱齿轮重合度εα一个基圆齿距的时间内占（）。

A) 40%； B) 60%； C) 25%二、填空题（19分）[每空1分]1．机构中的速度瞬心是两构件上（）为零的重合点，它用于平面机构（）分析。

2．下列机构中，若给定各杆长度，以最长杆为连架杆时，第一组为（）机构；第二组为（）机构。

(1) a = 250 b = 200 c = 80 d = 100；(2) a = 90 b = 200 c = 210 d = 100 。

3.机构和零件不同，构件是（），而零件是（）。

机械原理期末模拟试题答案

机械原理期末模拟试题答案TYYGROUP system office room 【TYYUA16H-TYY-TYYYUA8Q8-机械原理课程期末模拟试题三、在图示的混合轮系中，已知201=Z ，402=Z ，302='Z ，303=Z ，904=Z ，205=Z ，256=Z ，m in /8001r n =，求传动比H i 1及齿轮6Z 的转速6n 。

解：1 齿轮1和2构成定轴轮系，齿轮5和6构成定轴轮系，齿轮2’，3，4和H 构成周转轮系；（2分） 2 定轴轮系的传动比：2122112-=-==Z Zn n i （2分） 3 周转轮系的传动比：在转化机构中两中心轮的传动比为：()33090124324314242-=-=-=-=--=''''Z Z Z Z Z Z n n n n i H H H （6分）由于n 4＝0，所以有：8422121-=⨯-=='H H i i i （2分） 4 齿轮6的转速：min /100880011r i n n H H-=-== （2分） 25.1566556===Z Z n n i （2分） min /80565656r i ni n n H === （2分）齿轮6的转向如图所示（2分）四、图示为某机械系统的等效驱动力矩d M 对转角φ的变化曲线，等效阻力矩r M 为常数。

各块面积为m N S .801=，m N S m N S m N S .70,.110,.140432=== ，m N S .505=，m N S .306= ，平均转速min /600r n =，希望机械的速度波动控制在最大转速m in /610max r n =和最小转速m in /592min r n =之间，求飞轮的转动惯量FJ （δπ22max900n W J F ∆=，其余构件的转动惯量忽略不计）。

解：根据阻力矩和驱动力矩的作用绘制系统动能变化曲线，（5）找到最大、最小动能点； (2) 求最大盈亏功Nm S E E W 1402min max max ==-=∆ (4)运动不均匀系数：nn n minmax -=δ (3) 03.0600592610=-=(2)222.18.103.0600140900m kg J F =⨯⨯=π (2) 五、已知一凸轮机构如图所示，凸轮为一半径为R 的圆盘，偏距为e ，试：1）试具体写出该机构的名称；2）画出凸轮的基圆，标出半径r 0；3）标出从动件在B 处接触时的压力角及位移S 。

机械原理期末复习试题及参考答案 (一)

机械原理期末复习试题及参考答案 (一)机械原理作为一门基础课程，其知识点十分重要。

期末复习试题及参考答案，对于考生来说具有十分重要的参考意义。

下面，我们将为大家总结一下机械原理的期末复习试题及参考答案。

一、选择题1.下列哪个定理适用于受力分析？A.能量定理B.牛顿第一定律C.杠杆原理D.力的合成定理答案：D2.以下哪项能正确说明矢量？A.矢量概念可以用来描述部件姿态。

B.矢量大小和方向在几何意义上都是平面向量。

C.矢量是哪个力的和。

D.矢量是有方向的数量。

答案：D3.什么是物体的运动状态？A.物体所在的惯性参考系。

B.物体在任何上述参考系中的位置、速度和加速度。

C.物体在任何惯性参考系中的位置和速度。

D.物体在任何惯性参考系中的位置、速度和受力。

答案：B4.以下质点受力状态是什么？A.只有两个力在斜面上滑动。

B.只有一个恒力。

C.质点受到一个重力和一个固定支点的反力。

D.质点受到质量相同的两个弹簧反向拉力。

答案：A5.以下哪一项不属于平动刚体的自由度？A.向心加速度。

B.质心速度。

C.自由加速度。

D.旋转速度。

答案：C二、填空题6.为了保证加工的精度，需要在成形前检查工件的______________。

答案：形状和尺寸7.机械传动中的齿轮传动一般用来________________。

答案：传递较大的动力8.测力计使用的*力计量单位是________________。

答案：牛顿9.在静止的物体上探测到的力称为_______________。

答案：反力10.作为一种方形棒，杆的截面面积可用式子S=____________计算。

答案：bh三、解答题11.从杆的相对加速度和杆的相对速度中区分是什么？答案：相对加速度和相对速度，本身没有区别。

可以从两者的定义开始。

杆的相对加速度是两个杆末端之间的加速度，可以用来描述杆的运动状态；杆的相对速度是两个杆末端之间的速度矢量，可以用来描述杆的位置状态。

12.机械传动选用齿轮传动与链条传动的原因是什么？答案：齿轮传动与链条传动作为机械传动系统中的两种常用结构,在工业和机械上常常采用。

机械原理期末试卷+答案1

q=9 或 12。）
解：Z2=iZ1=25X2=50；
计算 m3q 值： m=4.5， q=11， m3q=1002.375；
m=5， q=10， m3q=1250；
m=5， q=12， m3q=1500；
m=6， q=9， m3q=1944。
故选取：m=5， q=10， m3q=1250。从而：a=m(Z2+q)=5*(50+10)=300mm 蜗轮为右旋，其螺旋角为： arctan(Z1 q ) 111836
F
5 8
2Q 。
（b）所受横向力：
Q1
Fxo 4
2Q 8
，
Q1
Txoy 4(
• 2a 2a)2
Q 4
；
Q1x Q1 Q1cos 45
2Q 4
，
Q1y Q1sin 45
2 8
Q
。
Q1
Q12x Q12y
10 Q 。 8
四、简答下列问题（共 10 分）
1、简述径向滑动轴承形成流体动力润滑的过程/必要条件。（5 分）
P2 1 (0.4 600 1.8 5444) 10039.2(N)
因为
P1P2，故轴承
1
寿命较短， Lh1
106
(1101000
3
)10
60 980 16000
7901.2(h)
4、（15 分）图示一支架，用四个地脚螺栓（1，2，3，4）固定。四个螺栓的相互距离如图所示。支架上受到与水
平面成 45的作用力 Q。Q 力作用点距离螺栓对称中心的水平距离为 2a，距支架接合面的铅垂距离为 2a，试指出
，
A2
5444N
； A1

《机械原理》期末考试试题及答案

二、单项选择题（每小题 2 分，共 10 分）
1、在铰链四杆机构中，取（
）杆作为机架，则可得到双摇杆机构。
A．最短杆； B ．最短杆的对边； C ．最长杆； D ．连杆
2、下列为空间齿轮机构的是（
）机构。
A．圆锥齿轮； B．人字齿轮； C．平行轴斜齿圆柱齿轮； D．直齿圆柱齿
轮
3、表征蜗杆传动的参数和几何尺寸关系的平面应为（
2011(参考答案 )
一、是非题（本大题共 10 分，每小题 2 分） 1、×； 2、×； 3、√； 4、√； 5、√ 二、单项选择题（每小题 2 分，共 10 分） 1、B；2、A；3、C；4、B；5、C 三、填空题（每小题 2 分，共 10 分） 1、增大； 2、运动； 3、1.4；4、自转和公转； 5、从动轮齿数乘积与主动轮齿数乘积之比四、分析简答题（本大题共 40 分） 1、（本小题 10 分）
该瞬时速度 VD ? ， V3 ? （注意：标示瞬心时，应将图形画在答题纸上，不
要直接画在题签上。）
2
D B
1
1
4
A
3
C
3、（10 分）计算图示轮系的传动比 iAB ，并确定输出轴 B的转向。已知各轮齿数 z1 1，
z2 40 ， z2 24 ， z3 72， z3 18， z4 114 ，蜗杆左旋， n1 转向如图所示。
解： F 3n 2PL PH 3 7 2 10 0 1
以 CF 为原动件时，图示机构去掉原动件和机架后可以拆分为组和 1 个Ⅲ级杆组，如下图示（，所以该机构为Ⅲ级机构。
1 个Ⅱ级杆
A
B
C
D
G H
E C
E
F
2、（本小题 10 分） 1）因为 40 80 50 60 ，属于双摇杆机构
