按照以下情况而定:
1 根据电缆敷设的电压等级、使用地点及使用环境,选择电缆的绝缘方式(如聚氯乙烯、交链聚乙、橡胶绝缘烯等);
2 根据电缆的敷设环境,选择电缆外壳保护方式(如钢带铠装、钢丝铠装等);
3 根据电缆使用的电压等级,选择电缆的额定电压;
4 根据电缆回路额定电流,选择电缆的截面。
5 所谓10KV电缆选型不考虑载流量,是指该供电系统的短路电流热稳定值比较高,按此热稳定值选择的电缆最小截面已经很大(如180或240平方毫米截面),在此截面的载流量范围内,无论负荷电流的大小,都是按热稳定最小截面选择电缆。
但是如果负荷容量额定电流大于热稳定电流确定的最小电缆截面的额定载流量,当然还是需要考虑载流量的。
10kv高压电缆载流量表如下:。

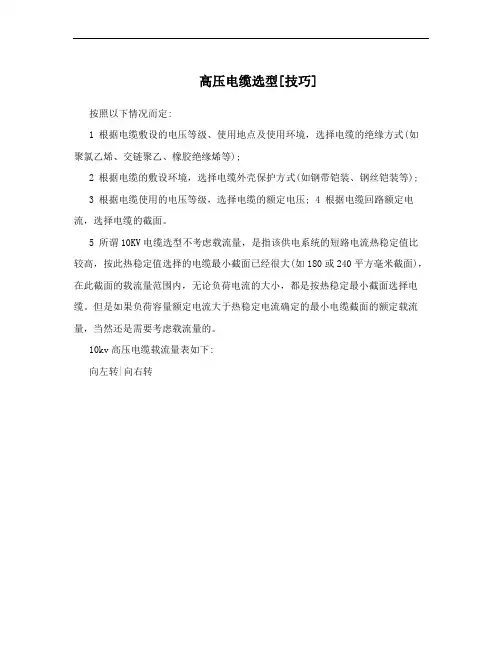

高压电缆选型[技巧]
高压电缆选型[技巧]按照以下情况而定:1 根据电缆敷设的电压等级、使用地点及使用环境,选择电缆的绝缘方式(如聚氯乙烯、交链聚乙、橡胶绝缘烯等);2 根据电缆的敷设环境,选择电缆外壳保护方式(如钢带铠装、钢丝铠装等);3 根据电缆使用的电压等级,选择电缆的额定电压;4 根据电缆回路额定电流,选择电缆的截面。
5 所谓10KV电缆选型不考虑载流量,是指该供电系统的短路电流热稳定值比较高,按此热稳定值选择的电缆最小截面已经很大(如180或240平方毫米截面),在此截面的载流量范围内,无论负荷电流的大小,都是按热稳定最小截面选择电缆。
但是如果负荷容量额定电流大于热稳定电流确定的最小电缆截面的额定载流量,当然还是需要考虑载流量的。
10kv高压电缆载流量表如下:向左转|向右转导线截面积与载流量的计算一、一般铜导线载流量导线的安全载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。
一般铜导线的安全载流量为5~8A/mm2,铝导线的安全载流量为3~5A/mm2。
<关键点> 一般铜导线的安全载流量为5~8A/mm2,铝导线的安全载流量为3~5A/mm2。
如:2.5 mm2 BVV铜导线安全载流量的推荐值2.5×8A/mm2=20A 4 mm2 BVV铜导线安全载流量的推荐值4×8A/mm2=32A二、计算铜导线截面积利用铜导线的安全载流量的推荐值5~8A/mm2,计算出所选取铜导线截面积S的上下范围: S=< I /(5~8)>=0.125 I ~0.2 I(mm2) S-----铜导线截面积(mm2) I-----负载电流(A)三、功率计算一般负载(也可以成为用电器,如点灯、冰箱等等)分为两种,一种式电阻性负载,一种是电感性负载。
对于电阻性负载的计算公式:P=UI 对于日光灯负载的计算公式:P=UIcosф,其中日光灯负载的功率因数cosф=0.5。
不同电感性负载功率因数不同,统一计算家庭用电器时可以将功率因数cosф取0.8。

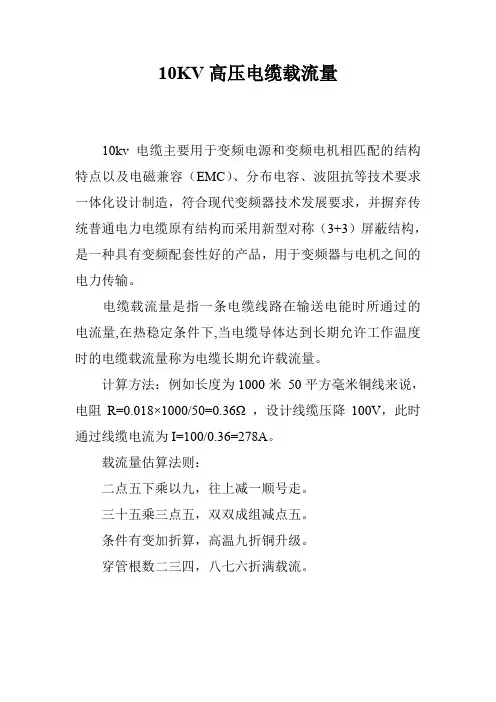

10KV高压电缆载流量
10KV高压电缆载流量
10kv电缆主要用于变频电源和变频电机相匹配的结构特点以及电磁兼容(EMC)、分布电容、波阻抗等技术要求一体化设计制造,符合现代变频器技术发展要求,并摒弃传统普通电力电缆原有结构而采用新型对称(3+3)屏蔽结构,是一种具有变频配套性好的产品,用于变频器与电机之间的电力传输。
电缆载流量是指一条电缆线路在输送电能时所通过的电流量,在热稳定条件下,当电缆导体达到长期允许工作温度时的电缆载流量称为电缆长期允许载流量。
计算方法:例如长度为1000米50平方毫米铜线来说,电阻R=0.018×1000/50=0.36Ω ,设计线缆压降100V,此时通过线缆电流为I=100/0.36=278A。
载流量估算法则:
二点五下乘以九,往上减一顺号走。
三十五乘三点五,双双成组减点五。
条件有变加折算,高温九折铜升级。
穿管根数二三四,八七六折满载流。
高压电缆选型
高压电缆选型文档编制序号:[KKIDT-LLE0828-LLETD298-POI08]按照以下情况而定:1根据电缆敷设的、使用地点及使用环境,选择电缆的绝缘方式(如、交链聚乙、橡胶绝缘烯等);2根据电缆的敷设环境,选择电缆外壳保护方式(如、钢丝等);3根据电缆使用的,选择电缆的;4根据电缆回路,选择电缆的截面。
5所谓10KV不考虑,是指该的热稳定值比较高,按此热稳定值选择的电缆最小截面已经很大(如180或240平方毫米截面),在此截面的范围内,无论的大小,都是按热稳定最小截面选择电缆。
但是如果负荷容量额定电流大于确定的最小电缆截面的额定,当然还是需要考虑载流量的。
10kv高压表如下:向左转|向右转导线截面积与的计算一、一般铜导线的安全是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。
一般铜导线的安全为5~8A/mm2,铝导线的安全载流量为3~5A/mm2。
<关键点> 一般铜导线的安全载流量为5~8A/mm2,铝导线的安全载流量为3~5A/mm2。
如: mm2 BVV铜导线安全载流量的推荐值×8A/mm2=20A 4 mm2 BVV铜导线安全载流量的推荐值4×8A/mm2=32A二、计算铜导线截面积利用铜导线的安全载流量的推荐值5~8A/mm2,计算出所选取铜导线截面积S的上下范围: S=< I /(5~8)>= I ~ I(mm2) S-----铜导线截面积(mm2) I-----(A)三、功率计算一般负载(也可以成为用电器,如点灯、冰箱等等)分为两种,一种式电,一种是电。
对于电的计算公式:P=UI 对于日光灯负载的计算公式:P=UIcosф,其中日光灯负载的功率因数cosф=。
不同电功率因数不同,统一计算家庭用电器时可以将功率因数cosф取。
也就是说如果一个家庭所有用电器加上总功率为6000瓦,则最大电流是I=P/Ucosф=6000/220*=34(A) 但是,一般情况下,家里的电器不可能同时使用,所以加上一个公用系数,公用系数一般。
10kv高压电机的电缆截面标准

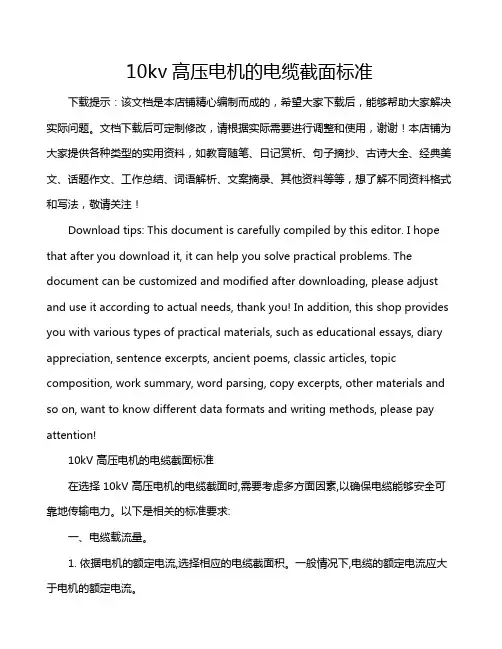

10kv高压电机的电缆截面标准下载提示:该文档是本店铺精心编制而成的,希望大家下载后,能够帮助大家解决实际问题。
文档下载后可定制修改,请根据实际需要进行调整和使用,谢谢!本店铺为大家提供各种类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!10kV 高压电机的电缆截面标准在选择 10kV 高压电机的电缆截面时,需要考虑多方面因素,以确保电缆能够安全可靠地传输电力。
10kV导线选型以及压降计算

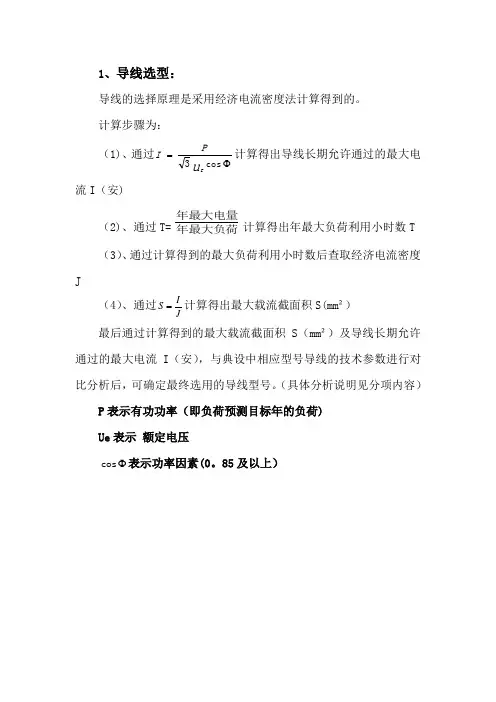

1、导线选型:导线的选择原理是采用经济电流密度法计算得到的。
计算步骤为:(1)、通过Φ=cos 3u e P I 计算得出导线长期允许通过的最大电流I (安)(2)、通过T=年最大负荷年最大电量计算得出年最大负荷利用小时数T (3)、通过计算得到的最大负荷利用小时数后查取经济电流密度J(4)、通过JI S =计算得出最大载流截面积S(mm ²) 最后通过计算得到的最大载流截面积S (mm ²)及导线长期允许通过的最大电流I (安),与典设中相应型号导线的技术参数进行对比分析后,可确定最终选用的导线型号。
(具体分析说明见分项内容)P 表示有功功率(即负荷预测目标年的负荷)Ue 表示 额定电压Φcos 表示功率因素(0。
85及以上)2、线路末端压降计算钢芯铝材质虽然是较为理想的导电材质,但是随着供电半径的增加,以及所选用的导线截面型号不同,影响了后期在线路上产生的损耗的大小,即产生的压降的大小.因此需要对线路的压降进行计算校验,以便后期可以有效的节能降损。
计算步骤为:2。
1.(1)收集导线长度L ,所选的导线截面积S(2)预测导线后期的最大有功功率P(3)通过1001U SC PL U ⨯=∆计算得出电压降 (4)通过U2=U1-ΔU 计算得出线路末端电压(5)通过%100sin cos cos %2⨯+=∆)X (R U P U e φφφ计算得出压降百分比(一般规定10千伏线路压降百分比允许范围是±7%P-有功功率(千瓦)L —线路长度(km )S-所选导线截面积(mm ²)C —当为三相四线时,铜导线为83,铝导线为50;当为单相时,铜导线为14,铝导线为8.3。
2.2(1)收集导线长度L ,所选的导线截面积S(2)预测导线后期的最大有功功率P(3) 通过%100sin cos cos %2⨯+=∆)X (R U PL U e φφφ计算得出压降百分比 (4)通过U2=U1—ΔU 计算得出线路末端电压一般规定10千伏线路压降百分比允许范围是±7%) R X 参考附表。
10kV交联聚乙烯绝缘电力电缆选型原则
10kV交联聚乙烯绝缘电力电缆选型原则一、总则1.1本原则适用于交流50Hz、额定电压10kV三相交流系统的交联聚乙烯绝缘电力电缆。
本标准主要规定了电缆的使用条件、绝缘水平、结构型式、导体截面的选择原则。
1.2本原则提出的是最低限度的技术要求,并未对一切技术细节作出规定,也未充分引述有关标准和规范的条文,生产厂家应提供符合本原则,国际、国家标准的优质产品。
1.3本原则所使用的标准如遇与生产厂家所执行的标准不一致时,应按较高标准执行。
二、应遵循的主要标准GB2952-1989电缆外户层GB/T3956-1997电缆的导体GB12706-1991额定电压35kV及以下铜芯铝芯塑料绝缘电力电缆JB7829-1995额定电压26/35kV及以下电力电缆户内型户外型热收缩终端JB/T8503.1-1996额定电压26/35kV及以下塑料绝缘电力电缆户内型、户外型预制件装配式终端三、一般使用条件1.1运行条件系统额定电压:10kV系统最高电压:12kV电缆设备最高电压:17.5kV系统接地方式:中性点电阻接地系统、中性点不直接接地系统。
雷电冲击耐受电压:95kV系统频率:50HZ1.2环境条件海拔高度:≤1000m环境温度:-20--+45℃1.3敷设条件电缆敷设有直埋、穿管、沟道、桥架等方式,敷设时最低环境温度在-15℃。
1.4使用特性电缆导体的最高额定工作温度为90℃。
短路时(最长持续时间不超过5S)电缆铜导体的最高温度不超过250℃。
1.5耐地震能力:采用正弦、共振、拍波试验法,激振5次,每次5波,间隔2,安全系数1.67。
四、主要技术要求4.1导体铜导体表面应光洁、无油污、屏蔽无损伤及绝缘无毛刺、钝边,无凸起或断裂的单线。
导体应为圆形并绞合紧压系数不小于0.9。
铜导体材料为无氧圆铜杆。
4.2绝缘4.2.1绝缘材料为10kV交联聚乙烯(某LPE)绝缘料。
4.2.2电缆导体长期工作温度为90℃,短路时(最长持续时间为5)的最高温度为250℃。
高压电缆的选择和应用
高压电缆的选择和应用在电力传输与分配系统中,高压电缆是将电能从发电站输送到终端用户的主要途径之一。
在选择高压电缆时,应考虑诸多因素,包括电压等级、材料、结构和工作环境等因素。
本文将介绍高压电缆的选择和应用。
电压等级高压电缆的电压等级通常为110KV或以上。
在选择高压电缆时,应根据工作条件的要求和经济性考虑合适的电压等级。
一般来说,当电压等级越高,电缆的长度就可以越长。
这是因为高压电缆的电阻和电感比低压电缆小,导致电线损失越小。
材料和结构高压电缆的传输介质有油浸纸绝缘电力电缆、交联聚乙烯绝缘电缆和硅橡胶绝缘电缆等。
不同的材料和结构具有不同的优缺点,应根据电缆的使用环境和要求进行选择。
油浸纸绝缘电力电缆油浸纸绝缘电力电缆是一种传统的电力电缆,其优点在于可承受比较大的电压、稳定可靠、耐久性好。
它的缺点是维护困难、故障率较高,需定期检测、维护和更换。
由于使用油类介质,需要注意散热和防火。
交联聚乙烯绝缘电缆交联聚乙烯绝缘电缆是一种现代化的电力电缆,其优点在于使用寿命长、性价比高、维护简单。
它的缺点是对环境温度和电压等级有限制,同时还需要注意使用环境和外力。
硅橡胶绝缘电缆硅橡胶绝缘电缆具有较好的耐火性、耐高温性和湿热环境下的电性能,传输能力也较高。
由于硅橡胶有较好的耐久性和抗老化性,因此具有长时间的使用寿命。
但其价格较高,制造工艺复杂,需要高技术和高成本。
工作环境在选择高压电缆时,应考虑电缆所处的环境条件,包括温度、湿度、振动和电磁干扰等因素。
一般来说,选择材料和结构能够适应环境的高压电缆是明智的选择。
应用高压电缆广泛应用于电力传输与配电系统。
例如,高压电缆可以用于输送高电压的交流或直流电。
在电网建设中,高压电缆往往被应用于城市或农村地区的用电用户群体,以承载高压电力总线,或作为总线连接到低压配电变压器。
此外,高压电缆还常用于国际液化天然气运输、电力与石化设备、电站主变电系统、地下连接通道、高速铁路和地铁等应用。
10kV电缆线路典型设计技术原则(国网)
10kV电缆线路典型设计技术原则(国⽹)1、主要设计规程、规范本次阐述的10kV 电缆线路指交流额定电压 10kV 电⼒电缆线路,包括电缆本体、附件与相关的建(构)筑物、排⽔、消防和⽕灾报警系统等。
10kV 电缆线路敷设设计⼀般分直埋、排管、电缆沟、电缆隧道四种⽅式。
10kV 电缆线路设计中常⽤的规程规范如下:GB 29415 耐⽕电缆槽盒GB 50003 砌体结构设计规范GB 50009 建筑结构荷载规范GB 50010 混凝⼟结构设计规范GB 50016 建筑设计防⽕规范GB 50034 建筑照明设计标准GB 50065 交流电⽓装置的接地设计规范GB 2952 电缆外护层GB 3048 电线电缆电性能试验⽅法GB 6995 电线电缆识别标志GB 11032 交流⽆间隙⾦属氧化物避雷器GB 12666 电线电缆燃烧试验⽅法GB 12706 额定电压 1kV(Um=1.2kV)到 35kV(Um=40.5kV)挤包绝缘电⼒电缆及附件GB/T 18380 电缆和光缆在⽕焰条件下的燃烧试验DL/T 401 ⾼压电缆选⽤导则GB 50116 ⽕灾⾃动报警系统设计规范GB 50168 电⽓装置安装⼯程电缆⼯程施⼯及验收规范GB 50217 电⼒⼯程电缆设计规范GB 50229 ⽕⼒发电⼚与变电所设计防⽕规范GB 50330 建筑边坡⼯程技术规范GB/T 11836 混凝⼟和钢筋混凝⼟排⽔管GB/T 50064 交流电⽓装置的过电压保护和绝缘配合DLGJ 154 电缆防⽕措施设计和施⼯与验收标准DL/T 1253 电⼒电缆线路运⾏规程DL/T 5221 城市电⼒电缆线路设计技术规定Q/GDW 1738 国家电⽹公司配电⽹规划设计技术导则CJJ 37 城市道路⼯程设计规范JGJ 118 冻⼟地区建筑地基基础设计规范JC/T 640 顶进施⼯法⽤钢筋混凝⼟排⽔管DL/T 802.1 电⼒电缆⽤导管技术条件第 1 部分:总则DL/T 802.2 电⼒电缆⽤导管技术条件第 2 部分:玻璃纤维增强塑料电缆导管DL/T 802.3 电⼒电缆⽤导管技术条件第 3 部分:氯化聚氯⼄烯及硬聚氯⼄烯塑料电缆导管DL/T 802.4 电⼒电缆⽤导管技术条件第 4 部分:氯化聚氯⼄烯及硬聚氯⼄烯塑料双壁波纹电缆导管DL/T 802.5 电⼒电缆⽤导管技术条件第 5 部分:纤维⽔泥电缆导管DL/T 802.6 电⼒电缆⽤导管技术条件第 6 部分:承插式混凝⼟预制电缆导管DL/T 802.7 电⼒电缆⽤导管技术条件第 7 部分:⾮开挖⽤改性聚丙烯塑料电缆导管DL/T 5222 导体和电器选择技术规定JB/T 10181电缆载流量计算IEC 60502 Power cables with extruded insulation and their accessories for rated voltages from 1 kV (Um = 1,2 kV) up to 30 kV (Um = 36 kV)(额定电压1kV 到30kV 挤包固体绝缘电⼒电缆及附件)IEC 60754-1、2-2011 Test on gases evolved during combustion of materials from cables (电缆燃烧时释出的⽓体的试验)IEC 60287-2006 Electric cables -- Calculation of thecurrent rating(电缆额定电流的计算)IEC 61034-1、2 (BS EN61034-2-2005) Measurement of smoke density of cables burning under defined conditions(电缆在特定条件下燃烧的烟密度试验⽅法)2、电缆电⽓设计原则2.1 电缆路径选择(1)电缆线路应与城镇总体规划相结合,应与各种管线和其他市政设施统⼀安排,且应征得规划部门认可。
高压电缆选型依据
高压电缆选型依据高压电缆介绍:
1、6KV电缆
应用JXF(JBHF)-6KV。
全称:铜芯橡皮绝缘氯丁护套电机绕组引接电缆(电线)
应用JFEYH-10KV
备选厂家:上海南洋电缆有限公司、天津金山电线电缆股份有限公司供货期:由采购征询
高压电缆的分类:
1、单元输入
选型依据:功率单元输入电流
要求根据移相变压器输入视在功率选择。
功率单元输入电流=变压器总功率/绕组组数/辅助绕组电压/1.732
根据以上电流选择上一级电缆的输入
2、单元输出
星点电缆
目前电缆外径太粗,导致电流霍尔无法穿越。
故而选择10KV时应选择6KV同等级截面电缆
双层柜前后连接
双层柜柜前第五级单元与柜后第六级电缆的连接电缆
单元末端输出
最后一个功率单元输出至高压小室的电缆
选型依据:
根据功率单元电流等级选择。
如果偏差过大宜可根据实际情况酌情处理。
3、柜间互连
变压器柜电源输入
选型依据:
移相变压器的总功率/高压侧电压等级/1.732
单元柜电源输出
选型依据:
根据功率单元电流等级选择。
因牵扯电压降低,如果现场电缆过长应考虑加大一级。
此种电缆的长度应根据自动、手动以及自制与外协柜的具体尺寸加以修整。
最好建立出电子表格加以选择(后续)
要求把名称端头的尺寸
名称的尺寸。
高压电缆选型
按照以下情况而定:1根据电缆敷设的、使用地点及使用环境,选择电缆的绝缘方式(如、交链聚乙、橡胶绝缘烯等);2根据电缆的敷设环境,选择电缆外壳保护方式(如、钢丝等);3根据电缆使用的,选择电缆的;4根据电缆回路,选择电缆的截面。
5所谓10KV不考虑,是指该的热稳定值比较高,按此热稳定值选择的电缆最小截面已经很大(如180或240平方毫米截面),在此截面的范围内,无论的大小,都是按热稳定最小截面选择电缆。
但是如果负荷容量额定电流大于确定的最小电缆截面的额定,当然还是需要考虑载流量的。
10kv高压表如下:向左转|向右转导线截面积与的计算一、一般铜导线的安全是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。
一般铜导线的安全为5~8A/mm2,铝导线的安全载流量为3~5A/mm2。
<关键点> 一般铜导线的安全载流量为5~8A/mm2,铝导线的安全载流量为3~5A/mm2。
如:mm2 BVV 铜导线安全载流量的推荐值×8A/mm2=20A 4 mm2 BVV铜导线安全载流量的推荐值4×8A/mm2=32A二、计算铜导线截面积利用铜导线的安全载流量的推荐值5~8A/mm2,计算出所选取铜导线截面积S的上下范围:S=< I /(5~8)>= I ~ I(mm2)S-----铜导线截面积(mm2)I-----(A)三、功率计算一般负载(也可以成为用电器,如点灯、冰箱等等)分为两种,一种式电,一种是电。
对于电的计算公式:P=UI 对于日光灯负载的计算公式:P=UIcosф,其中日光灯负载的功率因数cosф=。
不同电功率因数不同,统一计算家庭用电器时可以将功率因数cosф取。
也就是说如果一个家庭所有用电器加上总功率为6000瓦,则最大电流是I=P/Ucosф=6000/220*=34(A) 但是,一般情况下,家里的电器不可能同时使用,所以加上一个公用系数,公用系数一般。
10kv电缆选型计算公式
10kv电缆选型计算公式以10kv电缆选型计算公式为标题,写一篇文章。
一、引言在电力系统中,电缆作为电能传输的重要组成部分,承担着将电能从发电厂输送到用户终端的重要任务。
而10kv电缆作为中压电缆的一种,具有输送电能稳定、输送距离远等特点,因此在中压电力系统中广泛应用。
本文将介绍10kv电缆的选型计算公式,以帮助工程师们在实际工作中进行正确的选型。
10kv电缆的选型计算公式主要包括导体截面积计算、电缆电容和电缆电阻计算等。
1. 导体截面积计算导体截面积是选型中的重要参数,它决定了电流的承载能力。
导体截面积的计算公式为:导体截面积 = (I * K) / (J * U)其中,I为电流值,单位为安培(A);K为载流量系数,根据具体应用情况选取;J为电流密度,根据导体材料选取;U为电压等级,单位为千伏(kV)。
2. 电缆电容计算电缆电容是电缆选型中需要考虑的参数之一,它与电缆的绝缘材料和结构有关。
电缆电容的计算公式为:电缆电容= (2 * π * ε * L) / ln(b / a)其中,ε为电缆绝缘材料的相对介电常数;L为电缆长度,单位为米(m);b为电缆的外径,单位为米(m);a为电缆的内径,单位为米(m)。
3. 电缆电阻计算电缆电阻是电缆选型中需要考虑的另一个重要参数,它与导体的材料和截面积有关。
电缆电阻的计算公式为:电缆电阻= ρ * (L / S)其中,ρ为导体材料的电阻率;L为电缆长度,单位为米(m);S为导体截面积,单位为平方米(m²)。
三、选型计算实例为了更好地理解10kv电缆的选型计算公式,我们以某10kv电缆的选型为例进行计算。
假设该10kv电缆的电流为100A,载流量系数K为0.9,电流密度J为1.5A/mm²,电压等级U为10kV,导体材料的电阻率ρ为0.0175Ω·mm²/m,电缆长度L为100m,电缆的外径b为30mm,电缆的内径a为20mm。
例谈10KV环网电缆截面选择
例谈10KV环网电缆截面选择1项目及供电方案简介本项目位于贵州贵安新区,由单层或多层厂房及服务用房组成,建筑面积215841m2,变压器安装容量为19500kVA,供电方案采用由供电部门提供三路10kV专线供电电源,厂区内部采用环网配电,设三个10KV高压环网,每个环网所带变压器安装容量不超过8000KVA。
为避免晚于道路施工的电缆铺设破坏路面,甲方要求厂区内部高压电缆敷设采用排管埋地敷设方式。
2根据电缆载流量选择电缆本计算以最大的3#电源为例并考虑选择电缆按照安装负荷计算工作电流,以使电缆运行留有余地。
3#电源工作电流.查表《电力工程电缆设计规范》GB50217-2007(以下简称电缆规范),附录C.0.3,查得YJV-8.7/10KV-3X300,在土壤环境温度25℃,土壤热阻系数为 2.0K.m/w,直埋时电缆载流量为332×1.29=428A,(C.0.3表中给出的数据为铝芯电缆载流量,故铜芯电缆载流量根据C.0.3表注1的要求还需再乘1.29的系数)。
电缆载流量428A大于3#电源工作电流393A,初步满足电缆载流量要求,但300mm2电缆是否真的适合,还需进一步验证。
根据《电力工程电缆设计规范》GB50217-2007第3.7.2条规定:10KV及以下常用电缆按100%持续工作电流确定电缆导体允许最小截面,并应考虑环境温度差异,直埋敷设时土壤热阻系数差异,电缆多根并列的影响。
首先考虑环境温度影响,查《工业与民用配电设计手册》(第三版)(以下简称配电手册)全国主要城市气象参数表16-33,查得贵阳市七月份0.8m深土壤温度为22.7℃,贵安新区位于贵阳与安庆之间,土壤温度可采用贵阳市数据,取值22.7℃。
根据电缆规范附录D.0.1,D.0.2.得出土壤温度校正系数。
其次考虑土壤热阻影响,查配电手册表9-19,取土壤热阻系数为2.0(K.m)/W.因电缆规范C.0.3表交联聚乙烯电缆直埋载流量数据是在土壤热阻系数为2.0(K.m)/W条件下给出的,故土壤热阻校正系数取1。
10kV导线选型以及压降计算
1、导线选型:导线的选择原理是采用经济电流密度法计算得到的。
计算步骤为:(1)、通过Φ=cos 3u e P I 计算得出导线长期允许通过的最大电流I(安)(2)、通过T=年最大负荷年最大电量计算得出年最大负荷利用小时数T (3)、通过计算得到的最大负荷利用小时数后查取经济电流密度J(4)、通过JI S =计算得出最大载流截面积S (mm ²) 最后通过计算得到的最大载流截面积S (mm ²)及导线长期允许通过的最大电流I(安),与典设中相应型号导线的技术参数进行对比分析后,可确定最终选用的导线型号。
(具体分析说明见分项内容)P 表示有功功率(即负荷预测目标年的负荷)Ue 表示 额定电压Φcos 表示功率因素(0.85及以上)2、线路末端压降计算钢芯铝材质虽然是较为理想的导电材质,但是随着供电半径的增加,以及所选用的导线截面型号不同,影响了后期在线路上产生的损耗的大小,即产生的压降的大小。
因此需要对线路的压降进行计算校验,以便后期可以有效的节能降损。
计算步骤为:2.1.(1)收集导线长度L ,所选的导线截面积S(2)预测导线后期的最大有功功率P(3)通过1001U SC PL U ⨯=∆计算得出电压降 (4)通过U2=U1-ΔU 计算得出线路末端电压(5)通过%100sin cos cos %2⨯+=∆)X (R U P U e φφφ计算得出压降百分比(一般规定10千伏线路压降百分比允许范围是±7%P-有功功率(千瓦)L-线路长度(km )S-所选导线截面积(mm ²)C-当为三相四线时,铜导线为83,铝导线为50;当为单相时,铜导线为14,铝导线为8.3。
2.2(1)收集导线长度L ,所选的导线截面积S(2)预测导线后期的最大有功功率P(3) 通过%100sin cos cos %2⨯+=∆)X (R U PL U e φφφ计算得出压降百分比(4)通过U2=U1-ΔU 计算得出线路末端电压一般规定10千伏线路压降百分比允许范围是±7%) R X 参考附表。
10~110kV高压电缆载流量、电缆重量和电缆外径
目录10~35kV单芯电缆载流量 (2)10kV三芯电缆载流量 (3)10kV电缆外径 (4)35kV电缆外径 (5)110kV电缆载流量 (7)110kV电缆外径 (8)交联聚乙烯绝缘电力电缆导体最高额定温度:正常运行90℃短路(最长持续时间5秒):250℃电缆敷设时温度低于0℃时,预先加温敷设电缆时其最小弯曲半径应不小于电缆外径的10倍,铠装电缆最小弯曲半径应不小于电缆的12倍,五芯电缆最小弯曲半径应不小于电缆外径的15倍。
执行标准:额定电压35KV及以下交联聚乙烯绝缘电力电缆执行标准GB12706.3-91(等效采用IEC502-1983)10~35kV单芯电缆载流量3.6/6-12/20KV单芯交联聚乙烯绝缘电力电缆连续负荷载流量(A)型号YJV YJLV YJY YJLV排列方式三角形(相互接触)扁平形(相邻间距等于电缆外径)标称截面mm2敷设方式敷设方式在空气中直埋土壤中在空气中直埋土壤中Cu Al Cu Al Cu Al Cu Al25 140 110 150 115 165 130 160 12035 170 135 180 135 205 155 190 14550 205 160 215 160 245 190 225 17570 260 200 265 200 305 235 275 21595 315 245 315 240 370 290 330 255120 360 280 360 270 430 335 375 290 150 410 320 405 305 490 380 425 330 185 470 365 455 345 560 435 480 370 240 555 435 530 400 335 515 555 435 300 640 500 595 455 765 595 630 490 400 745 585 680 520 890 895 725 565 500 855 680 765 595 1030 810 825 650 630 980 790 860 680 1190 950 940 745 800 1100 910 950 765 1370 1100 1050 850 1000 1230 1030 1040 850 1540 1260 1170 950 1200 1320 1120 1100 910 1670 1380 1250 1040 18/20-26/35KV单芯交联聚乙烯绝缘电力电缆连续负荷载流量(A)型号YJV YJLV YJY YJLV排列方式三角形(相互接触)扁平形(相邻间距等于电缆外径)标称截面mm2敷设方式敷设方式在空气中直埋土壤中在空气中直埋土壤中Cu Al Cu Al Cu Al Cu Al50 220 170 215 165 245 190 225 175 70 270 210 265 200 305 235 275 215 95 330 255 315 240 370 285 330 255 120 375 290 360 270 425 330 375 290 150 425 330 400 305 485 375 420 325 185 485 380 455 345 555 430 475 370 240 560 435 525 400 650 505 555 430 300 650 510 595 455 745 580 630 490 400 760 595 680 525 870 680 720 565 500 875 690 775 600 1000 790 825 645 630 1000 800 875 685 1160 920 940 740 800 1130 920 970 770 1330 1060 1060 8451000 1250 1040 1060 860 1490 1210 1170 950 1200 1350 1130 1120 920 1620 1340 1280 1030 10kV三芯电缆载流量10kV电缆外径单芯交联聚乙烯绝缘电力电缆8.7/10 8.7/15KV标称截面mm2导体直径mm绝缘厚度mm电缆近似外径mm电缆近似重量kg/km电缆近似外径mm电缆近似重量kg/km电缆近似外径mm电缆近似重量kg/kmYJVYJYYJLVYJLYYJV32YJV33YJLY32YJLY33YJV42YJV43YJLV42YJLV4325 6.0 4.5 22 665 506 28 1496 1337 33 2788 2629 35 7.1 4.5 23 794 566 29 1722 1444 34 3050 2772 50 8.4 4.5 24 931 634 30 1858 1560 35 3261 2964 70 10.0 4.5 26 1175 743 32 2176 1744 37 3649 3217 95 11.7 4.5 27 1490 872 34 2804 2186 39 4115 3496 120 13.1 4.5 30 1857 1051 37 3259 2353 41 4673 3867 150 14.6 4.5 31 2152 1176 38 3641 2665 43 5104 4127 185 16.2 4.5 33 2496 1325 40 4044 2873 45 5588 4417 240 18.4 4.5 35 3077 1550 42 4742 3214 47 6375 4848 300 20.6 4.5 38 3817 1834 47 6017 4034 49 7320 5337 400 23.8 4.5 41 4669 2187 50 7079 4597 53 8492 6010 500 26.6 4.5 45 5615 2529 54 8329 5243 58 10362 7277 630 30.0 4.5 49 6898 3006 57 9849 5958 62 12053 8160 800 34.0 4.5 54 8518 3838 63 11671 6991 67 14050 9369 1000 38.2 4.5 61 10849 4656 67 14230 8038 72 16815 10622 1200 42.0 4.5 65 13321 5282 74 17063 9311 78 19883 12131 注:电缆近似重量为聚氯乙烯护套电缆重量三芯交联聚乙烯绝缘电力电缆8.7/10 8.7/15KV标称截面mm2导体直径mm绝缘厚度mm电缆近似外径mm电缆近似重量kg/km电缆近似外径mm电缆近似重量kg/km电缆近似外径mm电缆近似重量kg/km电缆近似外径mm电缆近似重量kg/kmYJVYJYYJLVYJLYYJV32YJV33YJLV32YJLV33YJV32YJV33YJLV32YJLV33YJV42YJV43YJLV42YJLV4325 6.0 4.5 46 2380 1901 50 3406 2929 52 4745 4262 55 6203 5719 35 7.1 4.5 49 2818 2132 53 3896 3210 54 5381 4589 59 6824 6132 50 8.4 4.5 52 3299 2405 56 4441 3547 59 5935 5030 61 8195 7291 70 10.0 4.5 56 4117 2881 59 5432 4042 62 6942 5631 65 8713 7401 95 11.7 4.5 59 5155 3294 64 6557 4697 66 8230 6352 69 10085 8208 120 13.1 4.5 64 6317 3892 69 7896 5471 71 9715 7268 74 11720 9273 150 14.6 4.5 68 7303 4366 73 8971 6033 76 11692 8728 78 12915 9951185 16.2 4.5 72 8405 4880 76 10179 6654 80 13234 9677 82 14487 10931 240 18.4 4.5 77 10323 5728 82 12272 7676 85 15496 10859 87 16828 12231 300 20.6 4.5 82 12658 6691 88 15673 9706 90 18234 12213 92 19689 13668 400 23.8 4.5 88 15170 7944 95 19371 12145 96 21660 14434 97 23225 15999 500 26.6 4.5 94 17916 8883 103 23325 14292 101 25428 16395 103 27441 1840835kV电缆外径单芯交联聚乙烯绝缘电力电缆26/35KV标称截面mm2导体直径mm绝缘厚度mm电缆近似外径mm电缆近似重量kg/km电缆近似外径mm电缆近似重量kg/km电缆近似外径mm电缆近似重量kg/kmYJVYJYYJLVYJLYYJV32YJV33YJLV32YJLV33YJV42YJV43YJLV42YJLV4350 8.4 10.5 38 1635 1356 46 3831 3501 50 5157 4887 70 10.0 10.5 40 1948 1516 48 4251 3819 51 5609 5177 95 11.7 10.5 41 2294 1676 50 4706 4088 53 6113 5495 120 13.1 10.5 43 2655 1849 51 5056 4350 55 6614 5808 150 14.6 10.5 44 2975 1999 54 5594 4617 56 7097 6121 185 16.2 10.5 46 3362 2191 56 6046 4874 58 7597 6426 240 18.4 10.5 49 4006 2479 58 6848 5320 61 8472 6945 300 20.6 10.5 51 4852 2868 60 7841 5858 63 9532 7549 400 23.8 10.5 55 4700 3218 63 8886 6404 67 10680 8198 500 26.6 10.5 60 6857 3771 69 10349 7262 72 12289 9201 630 30.0 10.5 62 8214 4323 71 11845 7954 74 13258 9366 800 34.0 10.5 68 9710 5030 77 14546 9866 79 15658 11008 1000 38.2 10.5 71 12059 5866 82 17210 11017 84 18523 12331 1200 42.0 10.5 77 14635 6883 88 20250 12499 90 21668 13916 注:电缆近似重量为聚氯乙烯护套电缆重量三芯交联聚乙烯绝缘电力电缆26/35KV标称截面mm2导体直径mm绝缘厚度mm电缆近似外径mm电缆近似重量kg/km电缆近似外径mm电缆近似重量kg/km电缆近似外径mm电缆近似重量kg/km电缆近似外径mm电缆近似重量kg/km YJVYJYYJLVYJLYYJV22YJV23YJLY22YJLY23YJV32YJV33YJLV32YJLV33YJV42YJV43YJLV42YJLV4350 8.4 10.5 84 5555 4651 91 8766 7863 95 11549 10691 98 14878 13974 70 10.0 10.5 87 6367 5103 95 9795 8530 98 12749 11485 102 16173 14908 95 11.7 10.5 91 7343 5626 99 10948 9232 102 13979 12263 106 17122 15406 120 13.1 10.5 94 8236 6068 102 12084 9916 105 15335 13167 110 18786 16618150 14.6 10.5 98 9323 6613 106 13271 10561 109 16702 13992 113 20434 17724 185 16.2 10.5 101 10246 6904 110 14387 11045 113 17934 14592 117 21818 18476 240 18.4 10.5 106 12431 8090 115 16770 12428 118 20473 16131 123 25546 21204 300 20.6 10.5 111 14009 8589 120 18604 13184 123 22454 17034 128 27685 22265 400 23.8 10.5 118 17169 9943 127 22107 14882 130 26195 18969 136 32036 24810 500 26.6 10.5 120 20388 11355 134 25642 16609 137 29918 20885 143 37194 28161 注:电缆近似重量为聚氯乙烯护套电缆重量110kV电缆载流量110kV电缆外径。
