锂电池保护电路
锂电池短路保护电路
锂电池短路保护电路
锂电池短路保护电路是一种保护锂电池免受损坏的关键技术。
当锂电池短路时，电流会迅速增大，导致电池过热、气体产生等不良影响。
为了避免这种情况发生，我们需要在电路中添加短路保护电路。
短路保护电路通常包括一个保险丝和一个短路保护 IC。
保险丝是一种可以断开电路的保险装置，当电流超过它的额定电流时，保险丝会自动断开电路，从而保护电池。
短路保护 IC 则是一种集成电路，它可以监测电流、电压等参数，并在出现短路时及时断开电路，以保护电池。
除了上述常见的短路保护电路，还有一些其他的短路保护技术，比如 MOSFET 短路保护、电流限制器短路保护等。
这些技术各有优缺点，根据具体的应用场景选择合适的短路保护方案是非常重要的。
总之，锂电池短路保护电路是锂电池应用领域中不可或缺的技术之一。
通过合适的短路保护电路，可以在一定程度上保障电池的安全性和可靠性。
- 1 -。
深入剖析锂电池保护电路工作原理
深入剖析锂电池保护电路工作原理1. 锂离子电池介绍锂离子电池是一种二次电池（充电电池），它主要依靠锂离子在正极和负极之间移动来工作。
在充放电过程中，Li+在两个电极之间往返嵌入和脱嵌，充电时，Li+从正极脱嵌，经过电解质嵌入负极，负极处于富锂状态；放电时则相反。
锂离子电池电压范围2.8V~4.2V，典型电压3.7V，低于2.8V或者高于4.2V，电池都会有损坏风险。
2. 1C和0.1C的概念电池容量的单位是mAh，C指的是电池充放电的倍率，比如一个2000mAh的电池，以1C放电指的是放电电流大小为2000mA，0.1C为200mA，充电也是同样的道理。
3. 锂离子电池的优缺点锂离子电池的主要优点：锂离子电池电压高，能量密度高；循环寿命长，一般可循环500，甚至达到1000次以上；自放电小，室温下充满电的Li-ion储存1个月后的自放电率为10%左右；可快速充电，1C充电时容量可以达到标称的80%；工作温度范围宽，一般为-25~45°C，后面有望突破-40-70°C；没有Ni-Cd、Ni-Mh一样的记忆效应，在充电前不必将剩余电量用完；相比较Ni-Cd、Ni-Mh来说环保无污染（不含镉，汞等重金属）；锂离子电池的主要缺点：成本高；需要加保护电路板，包括过充和过放保护；不能大电流放电，一般放电电流在0.5C以下，过大的电流导致电池内部发热；安全性差，容易爆炸、起火。
4. 锂电池和锂离子电池的区别锂电池和锂离子电池是两个不同的概念，主要有如下的区别：锂电池的正极材料是二氧化锰或亚硫酰氯，负极是锂；锂离子电池是以含锂的化合物作正极的锂电池，在充放电过程中，没有金属锂存在，只有锂离子；锂电池也称一次锂电池，可以连续放电，也可以间歇放电，一旦电能耗尽便不能再用，不能进行充电；锂离子电池也称二次锂电池，可以充放电；5. 锂离子电池充电模式锂离子电池理想充电模式被称为CC CV模式，即恒流恒压模式。

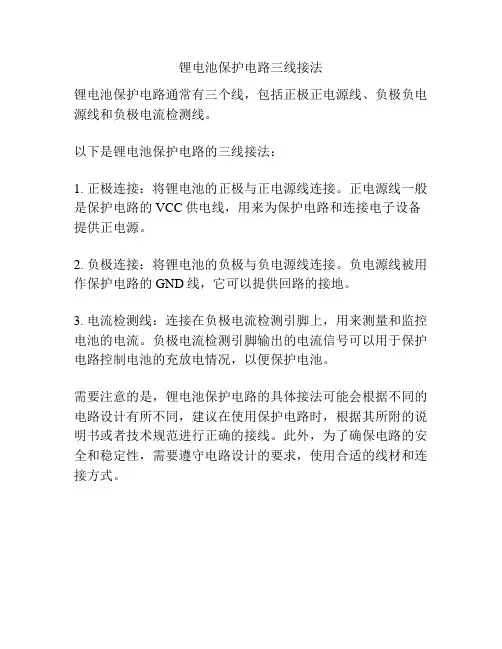

锂电池保护电路三线接法
锂电池保护电路三线接法
锂电池保护电路通常有三个线，包括正极正电源线、负极负电源线和负极电流检测线。
以下是锂电池保护电路的三线接法：
1. 正极连接：将锂电池的正极与正电源线连接。
正电源线一般是保护电路的VCC供电线，用来为保护电路和连接电子设备提供正电源。
2. 负极连接：将锂电池的负极与负电源线连接。
负电源线被用作保护电路的GND线，它可以提供回路的接地。
3. 电流检测线：连接在负极电流检测引脚上，用来测量和监控电池的电流。
负极电流检测引脚输出的电流信号可以用于保护电路控制电池的充放电情况，以便保护电池。
需要注意的是，锂电池保护电路的具体接法可能会根据不同的电路设计有所不同，建议在使用保护电路时，根据其所附的说明书或者技术规范进行正确的接线。
此外，为了确保电路的安全和稳定性，需要遵守电路设计的要求，使用合适的线材和连接方式。

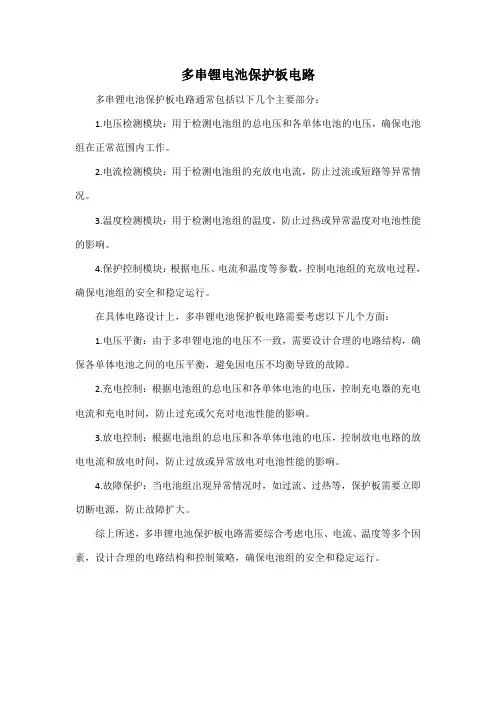

多串锂电池保护板电路
多串锂电池保护板电路
多串锂电池保护板电路通常包括以下几个主要部分：
1.电压检测模块：用于检测电池组的总电压和各单体电池的电压，确保电池组在正常范围内工作。
2.电流检测模块：用于检测电池组的充放电电流，防止过流或短路等异常情况。
3.温度检测模块：用于检测电池组的温度，防止过热或异常温度对电池性能的影响。
4.保护控制模块：根据电压、电流和温度等参数，控制电池组的充放电过程，确保电池组的安全和稳定运行。
在具体电路设计上，多串锂电池保护板电路需要考虑以下几个方面：
1.电压平衡：由于多串锂电池的电压不一致，需要设计合理的电路结构，确保各单体电池之间的电压平衡，避免因电压不均衡导致的故障。
2.充电控制：根据电池组的总电压和各单体电池的电压，控制充电器的充电电流和充电时间，防止过充或欠充对电池性能的影响。
3.放电控制：根据电池组的总电压和各单体电池的电压，控制放电电路的放电电流和放电时间，防止过放或异常放电对电池性能的影响。
4.故障保护：当电池组出现异常情况时，如过流、过热等，保护板需要立即切断电源，防止故障扩大。
综上所述，多串锂电池保护板电路需要综合考虑电压、电流、温度等多个因素，设计合理的电路结构和控制策略，确保电池组的安全和稳定运行。
锂电池过充电、过放电、短路保护电路详解
锂电池过充电、过放电、短路保护电路详解时间：2012-04-23 12:27:18来源：作者：该电路主要由锂电池保护专用集成电路DW01，充、放电控制MOSFET1(内含两只N 沟道MOSFET)等部分组成，单体锂电池接在B+和B-之间，电池组从P+和P-输出电压。
充电时，充电器输出电压接在P+和P-之间，电流从P+到单体电池的B+和B-，再经过充电控制MOSFET到P-。
在充电过程中，当单体电池的电压超过4.35V时，专用集成电路DW01的OC脚输出信号使充电控制MOSFET关断，锂电池立即停止充电，从而防止锂电池因过充电而损坏。
放电过程中，当单体电池的电压降到2.30V时，DW01的OD脚输出信号使放电控制MOSFET关断，锂电池立即停止放电，从而防止锂电池因过放电而损坏，DW01的CS脚为电流检测脚，输出短路时，充放电控制MOSFET的导通压降剧增，CS脚电压迅速升高，DW01输出信号使充放电控制MOSFET迅速关断，从而实现过电流或短路保护。
二次锂电池的优势是什么?1. 高的能量密度2. 高的工作电压3. 无记忆效应4. 循环寿命长5. 无污染6. 重量轻7. 自放电小锂聚合物电池具有哪些优点?1. 无电池漏液问题,其电池内部不含液态电解液,使用胶态的固体。
2. 可制成薄型电池：以3.6V400mAh的容量，其厚度可薄至0.5mm。
3. 电池可设计成多种形状4. 电池可弯曲变形：高分子电池最大可弯曲900左右5. 可制成单颗高电压：液态电解质的电池仅能以数颗电池串联得到高电压，高分子电池由于本身无液体，可在单颗内做成多层组合来达到高电压。
7. 容量将比同样大小的锂离子电池高出一倍IEC规定锂电池标准循环寿命测试为:电池以0.2C放至3.0V/支后1. 1C恒流恒压充电到4.2V截止电流20mA搁置1小时再以0.2C放电至3.0V(一个循环)反复循环500次后容量应在初容量的60%以上国家标准规定锂电池的标准荷电保持测试为(IEC无相关标准).电池在25摄氏度条件下以0.2C放至3.0/支后,以1C恒流恒压充电到4.2V,截止电流10mA,在温度为20+_5下储存28天后,再以0.2C放电至2.75V计算放电容量什么是二次电池的自放电不同类型电池的自放电率是多少?自放电又称荷电保持能力，它是指在开路状态下，电池储存的电量在一定环境条件下的保持能力。
锂离子电池保护电路基本知识
锂离子电池保护电路1．什么是锂离子电池保护ic答：在锂离子电池使用过程中,过充电、过放电对锂电池的电性能都会造成一定的影响,为避免使用中出现这种现象,专门设计了一套电路,并用微电子技术把它小型化,成为一个芯片,该芯片俗称锂电池保护ic;2．保护ic外形是什么样的答：保护ic外形常用的有两种：一种称为SOT-23-5封装;另一种较薄,称TSSOP-8封装;3．Ic内部有些什么电路,能大概介绍一下吗答：ic内部的简化的逻辑图如下：其各个端口的功能简述如下：V DD：1;IC芯片电源输入端;2．锂电池电压采样点;V SS：1;IC芯片测量电路基准参考点;2．锂电池负极和IC连接点;D O：IC对放电MOS管的输出控制端C O：IC对充电MOS管的输出控制端V M：IC芯片对锂电池工作电流的采样输入端从简化的逻辑图可见：电池过充电、过放电,放电时电流过大过电流,外围电路短路,该ic都会检测出来,并驱动相应的电子器件动作;4．Ic有哪些主要技术指标答：1过充电检测电压：V CU±25mv2过充电恢复电压：V CL±30mv3 过放电检测电压：V DL±80mv4 过放电恢复电压：V DU±5 过电流检测电压：VIOV1±30mvVIOV2±6 短路检测电压：VSHORT7 过充电检测延时：tcu 1s 1 28 过放电检测延时：tdl 125ms 125 2509 过流延时：TioV1 8ms 4 8 16TioV2 2ms 1 2 410短路延时：Tshort 10us 10 50us11正常功耗：10PE 3uA 1 3 6uA12静电功耗：1PDN uA5．锂电池保护电路的PCB板上,除了保护ic外,还需要哪些元件,才能组成一个完整的保护PCB答：还需要作为开关功能用的两只场效应管、若干电阻、电容;6．场效应管是什么样子答：场效应管也称MOS FET,在锂电池保护PCB上,都是成对使用,因此制造商把两只独立的其内部接法如下图：答：MOS FET通常有三只脚,分别称为漏极D、源极S、栅极G;它在电子线路中的功能可用下图简单说明;电平,右图的开关就闭合；电流在之间通过;当栅极G得到的不是高电平,而是低电平,则之间开关看作开路,电流不能通过;8．常听人说MOS FET的内阻是多少、多少,到底什么是MOS FET的内阻答：如上图所示,之间的开关闭合时总存在一定的电阻,这个电阻相当于MOS FET的内阻,一般这个电阻很小,都在10~30mΩ之间;可见,电流通过MOS FET,由于存在内阻,根据欧姆定律,必然存在电压降,从而损耗掉一部份电能,可见MOS FET 的内阻应越小越好;9．除内阻外,MOS管还有哪些主要技术指标答：MOS管有以下主要技术指标：1漏源极耐压值：V DSS 20V2漏栅极耐压值：V DGR20V3栅源极耐压值：V GSS 12V4漏极最大电流I D DC 6APolse 24A5漏源极内阻R DS VGS 2V I D 3A 22mΩ——45mΩVGS I D 3A 19mΩ——30mΩVGS 4V I D 3A 16mΩ——20mΩ10上图中B 是电池,P+、P-是电池块接充电器电源或与手机相接的正负极; 充电状态：充电时,充电电流由P+进入→B+→ MOS 1→MOS 2→P-;在充电的同时,ic 通过V cc 和R 1对电池连续进行测量;当检测到电池电压充电到时这个电压随不同ic 而异,ic 内的过充电检测电路将检测到的这个信号并将它转换成一系列的电平信号,其中的一个低电平信号传送到ic 的输出端CO,促使MOS 2关断,从而终止充电; 放电状态：放电时,放电电流从电池正极B+→P+→负载手机→P-→MOS 2→MOS 1→B-在放电的同时,ic 内的过放检测电路连续测量电池两端的电压,当电池电压随着用电时间的加长而下降到时这个电压值随不同的ic 而异,该检测电路输出信号,使输出端DO 为低电平,从而使MOS 1关断,终止电池放电;在某种特殊情况下,如果电池放电时,电流大于某一额定值,ic 内的过电流检测器会输出一个低电平信号到DO 端,使MOS 1在5~15ms 的时间内关断这个值随不同的电流和不同的MOS 管内阻而异;在极端情况下,P+、P-端发生短路,则ic 内部的短路检测电路,将会检测到这个信号,并将这个信号转换成低电平,输出到DO 端,从而使MOS 1在10~50us 的时间内关闭,从而切断电路;11．ic 的功耗是怎么回事怎样测量答：ic 是一个完整的电子线路,它在工作时要消耗掉一部份电能,当电池块在手机中工作时,ic 将从锂电池中以吸取电能,可见,要求ic 的功耗越小越好;电池电压V CU V CLV DUV DL保护IC 工作时序图ic的功耗是用消耗的电流来度量的,一般这个电流值在3~6uA之间;由电原理图可见,ic通过电阻R1,从电池中吸取电流,因此只要测量出R1两端的电压降V1,根据欧姆定律可算得ic的功耗,电流值为I=V1/R1;12．一般的电池块有四个输出端四个弹簧片接点,能介绍一下各自的功能吗答：一般的电池块外露有四个簧片接点,其中两点是P+、P-,另外两点各有不同;见下图：13．锂电池的保护PCB板有互换性吗答：答案是否定的,主要原因是：1不同的锂电生产厂生产的锂电的性能不一,从而所选用的ic也不一样,主要指过充电检测电压;2采用不同的MOS管由于其内阻不一,所以根据工作电流应选用不同的ic;3识别电阻不一样;14．保护电路的发展方向怎样答：一;向更小型化发展;1．MOS和ic封装在一起称MCPMuIti chip package2．MOS、ic、电阻、电容全部封装在一起称COBChip On Board二．二次保护电路在实际使用锂电池保护电路中,人们发现,由于某些电子元器件的失效,导致整个保护电以上是一节锂电池保护电路的基本概念, 2 、3、4节的锂电池保护电路与此类似;见下图;欢迎各位垂询谢谢。
锂电池过压保护电路
锂电池过压保护电路
锂电池过压保护电路是一种用于保护锂电池免受过压损害的电路。
当锂电池的电压超过设定值时，过压保护电路会自动切断电池的充电或放电电路，以避免电池过压。
锂电池过压保护电路通常由电压检测电路、控制电路和切断电路组成。
电压检测电路用于实时检测锂电池的电压，并将检测结果反馈给控制电路。
控制电路根据检测结果判断是否需要切断充电或放电电路。
当需要切断时，控制电路会发出控制信号，切断电路会执行切断操作，以保护锂电池。
锂电池过压保护电路的设计需要考虑电池的额定电压、过压保护电压、切断时间等因素。
在设计过程中，需要选择合适的电子元件，并进行合理的电路布局，以确保电路的可靠性和稳定性。
锂电池过压保护电路是锂电池充电和放电过程中必不可少的保护措施，它可以有效地保护锂电池免受过压损害，延长锂电池的使用寿命。
怎样设计锂电池的保护电路
怎样设计锂电池的保护电路锂电池具有：体积小、容量大、重量轻、无污染、单节电压高、自放电率低、电池循环次数多等优点，但它比较娇贵，容易在过充过放情况下发生损坏，甚至出现燃烧或爆炸的现象，所以锂电池1锂电池的保护电路：两节锂电池的充放电保护电路一所示。
由两个场效应管和专用保护集成块S--8232组成,过充电控制管FET2和过放电控制管FET1串联于电路,由保护IC监视电池电压并进行控制,当电池电压上升至4.2V时,过充电保护管FET1截止,停止充电。
为防止误动作,一般在外电路加有延时电容。
当电池处于放电状态下,电池电压降至2.55V时,过放电控制管FET1截止,停止向负载供电。
过电流保护是在当负载上有较大电流流过时,控制FET1使其截止,停止向负载放电,目的是为了保护电池和场效应管。
过电流检测是利用场效应管的导通电阻作为检测电阻,监视它的电压降,当电压降超过设定值时就停止放电。
在电路中一般还加有延时电路,以区分浪涌电流和短路电流。
该电路功能完善,性能可靠,但专业性强,且专用集成块不易,业余爱好者不易仿制。
2简易充电电路：现在有不少商家出售不带充电板的单节锂电池。
其性能优越,低廉,可用于自制产品及锂电池组的维修代换,因而深受广大电子爱好者喜爱。
有兴趣的读者可参照图二制作一块充电板。
其原理是：采用恒定电压给电池充电,确保不会过充。
输入直流电压高于所充电池电压3伏即可。
R1、Q1、W1、TL431组成精密可调稳压电路,Q2、W2、R2构成可调恒流电路,Q3、R3、R4、R5、LED为充电指示电路。
随着被充电池电压的上升,充电电流将逐渐减小,待电池充满后R4上的压降将降低,从而使Q3截止,LED将熄灭,为保证电池能够充足,请在指示灯熄灭后继续充1—2小时。
使用时请给Q2、Q3装上合适的散热器。
本电路的优点是：制作简单,元器件易购,充电安全,显示直观,并且不会损坏电池．通过改变W1可以对多节串联锂电池充电,改变W２可以对充电电流进行大范围调节。
锂电池反向保护电路
锂电池反向保护电路锂电池反向保护电路是一种用于保护锂电池免受反向充电和过放电的电路。
当锂电池被错误地连接到一个反向电压源时，反向保护电路可以防止电流倒流，从而保护电池免受损坏。
以下是一种简单的锂电池反向保护电路的示例：1. 二极管 D1：这是一个防反二极管，用于防止电流从电池流向外部电路。
当电池极性正确时，二极管导通，电流可以正常流动。
当电池极性反向时，二极管截止，阻止电流倒流。
2. 保险丝 F1：这是一个可熔保险丝，用于在电路中发生短路或过流时提供保护。
如果电流超过保险丝的额定值，保险丝将熔断，切断电路，以防止电池或其他元件受到损坏。
3. MOSFET Q1：这是一个 N 沟道 MOSFET，用于控制电池的放电。
当栅极电压为高电平时，MOSFET 导通，允许电流从电池流向负载。
当栅极电压为低电平时，MOSFET 截止，阻止电流流动。
4. 控制电路：这部分电路用于控制 MOSFET 的栅极电压。
它可以包括一个比较器或其他逻辑电路，以检测电池电压是否低于一个设定的阈值。
当电池电压低于阈值时，控制电路将关闭 MOSFET，以防止电池过放电。
在正常工作情况下，当电池极性正确且电池电压高于阈值时，二极管 D1 导通，MOSFET Q1 也导通，电流可以从电池流向负载。
当电池极性反向或电池电压低于阈值时，二极管 D1 截止，MOSFET Q1 也截止，阻止电流流动，从而保护电池。
请注意，这只是一个简单的示例，实际的锂电池反向保护电路可能会根据具体的应用需求和电池特性进行调整和优化。
在设计和实施锂电池反向保护电路时，建议参考相关的电池保护芯片和电路设计文档，并遵循相关的安全标准和规范。
锂电池保护电路
锂电池保护电路是为了保护锂电池在使用过程中不受过充电、过放电、过流、过温、短路等危害而设计的电路。
常见的锂电池保护电路有以下几种:
1.过充保护电路：在充电过程中监测电池电压，当电压达到额定值时自动断开充电电流。
2.过放保护电路：在放电过程中监测电池电压，当电压降至设定值时自动断开放电电流。
3.过流保护电路：在充电和放电过程中监测电流大小，当电流超过设定值时自动断开电流。
4.过温保护电路：在充电和放电过程中监测电池温度，当温度超过设定值时自动断开电流。
5.短路保护电路：在使用过程中监测电池正负极短路情况，当发生短路时自动断开电流。
这些电路通常都集成在锂电池管理系统(BMS)里，BMS能监测电池状态，保证电池在安全范围内工作。
【最新】锂电池保护电路
【最新】锂电池保护电路锂电池是怎么保护电路和功能离子电池保护电路包括过度充电保护、过电流/短路保护和过放电保护,要求过充电保护高精度、保护IC功耗低、高耐压以及零伏可充电等特性.详细介绍了这三种保护电路的原理、新功能和特性要求.锂电池具有体积小、能量密度高、无记忆效应、循环寿命高、高电压电池和自放电率低等优点,与镍镉、镍氢电池不太一样,锂电池必须考虑充电、放电时的安全性,以防止特性劣化.针对锂电池的过充、过度放电、过电流及短路保护很重要,所以通常都会在电池包内设计保护线路用以保护锂电池.由于锂离子电池能量密度高,因此难以确保电池的安全性.在过度充电状态下,电池温度上升后能量将过剩,于是电解液分解而产生气体,因内压上升而发生自燃或破裂的危险;反之,在过度放电状态下,电解液因分解导致电池特性及耐久性劣化,从而降低可充电次数.锂离子电池的保护电路就是要确保这样的过度充电及放电状态时的安全性,并防止特性劣化.锂离子电池的保护电路是由保护IC及两颗功率 MOSFET所构成,其中保护IC监视电池电压,当有过度充电及放电状态时切换到以外挂的功率MOSFET来保护电池,保护IC的功能有过度充电保护、过度放电保护和过电流/短路保护.过度充电保护过度充电保护IC的原理为:当外部充电器对锂电池充电时,为防止因温度上升所导致的内压上升,需终止充电状态.此时,保护IC需检测电池电压,当到达4.25V时(假设电池过充点为4.25V)即激活过度充电保护,将功率MOS由开转为关断,进而截止充电.另外, 还必须注意因噪声所产生的过度充电检出误动作,以免判定为过充保护.因此,需要设定延迟时间,并且延迟时间不能短于噪声的持续时间.过度放电保护在过度放电的情况下,电解液因分解而导致电池特性劣化,并造成充电次数的降低.采用锂电池保护IC可以避免过度放电现象发生,实现电池保护功能.过度放电保护IC原理:为了防止锂电池的过度放电状态,假设锂电池接上负载,当锂电池电压低于其过度放电电压检测点(假定为 2.3V)时将激活过度放电保护,使功率MOSFET由开转变为关断而截止放电,以避免电池过度放电现象发生,并将电池保持在低静态电流的待机模式,此时的电流仅 0.1uA.当锂电池接上充电器,且此时锂电池电压高于过度放电电压时,过度放电保护功能方可解除.另外,考虑到脉冲放电的情况,过放电检测电路设有延迟时间以避免发生误动作.过电流及短路电流因为不明原因(放电时或正负极遭金属物误触)造成过电流或短路,为确保安全,必须使其立即停止放电.过电流保护IC原理为,当放电电流过大或短路情况发生时,保护IC将激活过(短路)电流保护,此时过电流的检测是将功率MOSFET的 Rds(on)当成感应阻抗用以监测其电压的下降情形,如果比所定的过电流检测电压还高则停止放电,计算公式为: V-=I_Rds(on)_2(V-为过电流检测电压,I为放电电流).假设V-=0.2V,Rds(on)=25mΩ,则保护电流的大小为I=4A.同样地,过电流检测也必须设有延迟时间以防有突发电流流入时发生误动作.通常在过电流发生后,若能去除过电流因素(例如马上与负载脱离),将会恢复其正常状态,可以再进行正常的充放电动作.锂电池保护IC的新功能除了上述的锂电池保护IC功能之外,下面这些新的功能同样值得关注:1. 充电时的过电流保护当连接充电器进行充电时突然发生过电流(如充电器损坏),电路立即进行过电流检测,此时Cout将由高转为低,功率MOSFET由开转为关断,实现保护功能.V-(Vdet4过电流检测电压,Vdet4为-0.1V)=I(充电电流)_Rds(on)_22. 过度充电时的锁定模式通常保护IC在过度充电保护时将经过一段延迟时间,然后就会将功率MOSFET关断以达到保护的目的,当锂电池电压一直下降到解除点(过度充电滞后电压)时就会恢复,此时又会继续充电-保护-放电-充电-放电.这种状态的安全性问题将无法获得有效解决,锂电池将一直重复着充电-放电-充电-放电的动作,功率MOSFET的栅极将反复地处于高低电压交替状态,这样可能会使MOSFET变热,还会降低电池寿命,因此锁定模式很重要.假如锂电保护电路在检测到过度充电保护时有锁定模式,MOSFET将不会变热,且安全性相对提高很多.在过度充电保护之后,只要充电器连接在电池包上,此时将进入过充锁定模式.此时,即使锂电池电压下降也不会发生再充电的情形,将充电器移除并连接负载即可恢复充放电的状态.3. 减小保护电路组件尺寸将过度充电和短路保护用的延迟电容集成到到保护IC里面,以减小保护电路组件尺寸.对保护IC性能的要求1. 过度充电保护的高精度化当锂离子电池有过度充电状态时,为防止因温度上升所导致的内压上升,须截止充电状态.保护IC将检测电池电压,当检测到过度充电时,则过度充电检测的功率MOSFET使之关断而截止充电.此时应注意的是过度充电的检测电压的高精度化,在电池充电时,使电池充电到饱满的状态是使用者很关心的问题, 同时兼顾到安全性问题,因此需要在达到容许电压时截止充电状态.要同时符合这两个条件,必须有高精度的检测器,目前检测器的精度为25mV,该精度将有待于进一步提高.2. 降低保护IC的耗电随着使用时间的增加,已充过电的锂离子电池电压会逐渐降低,最后低到规格标准值以下,此时就需要再度充电.若未充电而继续使用,可能造成由于过度放电而使电池不能继续使用.为防止过度放电,保护IC必须检测电池电压,一旦达到过度放电检测电压以下,就得使放电一方的功率MOSFET 关断而截止放电.但此时电池本身仍有自然放电及保护IC的消耗电流存在,因此需要使保护IC消耗的电流降到最低程度.3. 过电流/短路保护需有低检测电压及高精度的要求因不明原因导致短路时必须立即停止放电.过电流的检测是以功率MOSFET 的Rds(on)为感应阻抗,以监视其电压的下降,此时的电压若比过电流检测电压还高时即停止放电.为了使功率MOSFET的Rds(on)在充电电流与放电电流时有效应用,需使该阻抗值尽量低,目前该阻抗约为 20mΩ_30mΩ,这样过电流检测电压就可较低.4. 耐高电压电池包与充电器连接时瞬间会有高压产生,因此保护IC应满足耐高压的要求.5. 低电池功耗在保护状态时,其静态耗电流必须要小0.1uA.6. 零伏可充电有些电池在存放的过程中可能因为放太久或不正常的原因导致电压低到0V,故保护IC需要在0V时也可以实现充电.保护IC发展展望如前所述,未来保护IC将进一步提高检测电压的精度、降低保护IC的耗电流和提高误动作防止功能等,同时充电器连接端子的高耐压也是研发的重点.在封装方面,目前已由SOT23-6逐渐转向SON6封装,将来还有CSP封装,甚至出现COB产品用以满足现在所强调的轻薄短小要求.在功能方面,保护IC不需要集成所有的功能,可根据不同的锂电池材料开发出单一保护IC,如只有过充保护或过放保护功能,这样可以大大减少成本及尺寸.当然,功能组件单晶体化是不变的目标,如目前手机制造商都朝向将保护IC、充电电路以及电源管理IC等外围电路与逻辑IC构成双芯片的芯片组, 但目前要使功率MOSFET的开路阻抗降低,难以与其它IC集成,即使以特殊技术制成单芯片,恐怕成本将会过高.因此,保护IC的单晶体化将需一段时间来解决.锂电池保护板的电路图与工作原理关于锂离子电池的保护板电路,原理介绍,以及管理的书籍推荐.或者聚合物锂电池方面经典书籍。
锂电池过充电-过放-短路保护电路
锂电池过充电-过放-短路保护电路
该电路主要由锂电池保护专用集成电路ＤＷ０１，充、放电控制ＭＯＳＦＥＴ１（内含两只Ｎ沟道ＭＯＳＦＥＴ）等部分组成，单体锂电池接在Ｂ＋和Ｂ－之间，电池组从Ｐ＋和Ｐ－输出电压。
充电时，充电器输出电压接在Ｐ＋和Ｐ－
之间，电流从Ｐ＋到单体电池的Ｂ＋和Ｂ－，再经过充电控制ＭＯＳＦＥＴ到Ｐ－。
在充电过程中，当单体电池的电压超过４．３５Ｖ时，专用集成电路ＤＷ０
１的ＯＣ脚输出信号使充电控制ＭＯＳＦＥＴ关断，锂电池立即停止充电，从而防止锂电池因过充电而损坏。
放电过程中，当单体电池的电压降到２．３０Ｖ时，ＤＷ０１的ＯＤ脚输出信号使放电控制ＭＯＳＦＥＴ关断，锂电池立即停止放电，从而防止锂电池因过放电而损坏，ＤＷ０１的ＣＳ脚为电流检测脚，输出短路时，充放电控制ＭＯＳＦＥＴ的导通压降剧增，ＣＳ脚电压迅速升高，ＤＷ０１输出信号使充放电控制ＭＯＳＦＥＴ迅速关断，从而实现过电流或短路保护。
二次锂电池的优势是什么?
1. 高的能量密度
2. 高的工作电压
3. 无记忆效应
4. 循环寿命长
5. 无污染
6. 重量轻
7. 自放电小。
简单的3.7v锂电池充电保护电路
1. 介绍3.7v锂电池充电保护电路的作用和重要性2. 分析3.7v锂电池充电保护电路的工作原理和组成部分3. 详细解释3.7v锂电池充电保护电路的设计要点和注意事项4. 探讨3.7v锂电池充电保护电路的改进和未来发展方向在现代电子设备中，3.7v锂电池是一种非常常见的电池类型。
然而，由于锂电池特性的限制，需要使用特定的电路来进行充电保护，以确保电池的安全和稳定性。
本文将介绍简单的3.7v锂电池充电保护电路，包括其作用、工作原理、设计要点和未来发展方向。
1. 介绍3.7v锂电池充电保护电路的作用和重要性3.7v锂电池充电保护电路是用来监控和控制锂电池充电过程的电路。
它的作用在于保护锂电池免受过充和过放的损害，并确保充电电流和电压在安全范围内。
这对于延长锂电池的使用寿命、提高其安全性和稳定性至关重要。
2. 分析3.7v锂电池充电保护电路的工作原理和组成部分3.7v锂电池充电保护电路主要由充电管理芯片、电池管理芯片和保护电路三个部分组成。
充电管理芯片负责控制充电电压和电流，以及监测电池的充电状态。
电池管理芯片则负责监测电池的电压、温度和状态，以及控制放电和充电过程。
保护电路主要由过压保护、欠压保护和温度保护三部分组成，可以在电池出现异常情况时及时切断充电或放电电路，保护电池和电路的安全。
3. 详细解释3.7v锂电池充电保护电路的设计要点和注意事项设计3.7v锂电池充电保护电路的关键要点包括合理选择充电管理芯片和电池管理芯片、确定合适的过压保护和欠压保护参数、合理布局电路以确保信号传输的稳定性和可靠性。
还需要注意电路的功耗、成本和体积，以及与其他电路的兼容性和可集成性。
在设计过程中还需要充分考虑到电池的特性和使用环境，尽量减小设计误差和风险。
4. 探讨3.7v锂电池充电保护电路的改进和未来发展方向为了提高3.7v锂电池充电保护电路的性能和可靠性，可以从以下几个方面进行改进：提高充放电效率和速度、降低静态功耗和过压波动、提高温度控制和保护的准确性、增强防误触发功能。
DW01的锂电池保护电路
DW01用于的锂电池保护电路一、描述DW01+是一个锂电池保护电路，为避免锂电池因过充电、过放电、电流过大导致电池寿命缩短或电池被损坏而设计的。
它具有高精确度的电压检测与时间延迟电路。
二、主要特点1：工作电流低；2：过充检测4.3V，过充释放4.05V；3：过放检测2.5V，过放释放3.0V；4：过流检测0.15V，短路电流检测1.0V；5：充电器检测；6：过电流保护复位电阻；7：工作电压范围广；8：小封装。
三：内部框图三、管脚排列图四、功能描述1正常条件如果VODL>VDD>VOCU，并且VCH<VCSI<VOI1，那么M1和M2都开启（见典型应用电路图）。
此时充电和放电均可以正常进行。
2过充电状态当从正常状态进入充电状态时，可以通过VDD检测到电池电压。
当电池电压进入到这充电状态时，VDD电压大于VOCU，迟延时间超过TOC，M2关闭。
3释放过充电状态进入过记电状态后，要解除过记电状态，进入正常状态，有两种方法。
●如果电池自我放电，并且VDD<VOCR，M2开启，返回到正常状态。
●在移去充电器，连接负载后，如果VOCR<VDD<VOCU，VCSI>VOI1，M2开启，返回到正常模式。
4过放电检测当由正常状态进入放电状态时，可以通过VDD检测到电池电压。
当电池电压进入过放电状态时，VDD电压小于VODL，迟延时间超过TOD，则M1关闭。
此时CSI管脚通过内部电阻RCSID拉到VDD。
如果VCSI>VOI2，则电路进入断电模式（电流小于0.3uA）。
5释放断电模式当电池在断电模式时，若连接入一个充电器，并且此时VCH<VCSI<VOI2，VDD<VODR，M1仍旧关闭，但是释放断电模式。
如果VDD>VODR，M1开启并返回到正常模式。
6充电检测如果在断电模式有一个充电器连接电池，电压将变为VCSI<VCH和VDD>VODL。
锂电池保护电路工作原理
一、锂电池保护电路工作原理1.锂电池保护板其正常工作过程为：当电芯电压在2.5V至4.3V之间时，DW01的第1脚、第3脚均输出高电平（等于供电电压），第二脚电压为0V。
此时DW01的第1脚、第3脚电压将分别加到8205的第5、4脚，8205内的两个MOS因其G极接到来自DW01的电压，故均处于导通状态，即两个电子开关均处于开状态。
此时电芯的负极与保护板的P-端相当于直接连通，保护板有电压输出。
2.保护板过放电保护控制原理：当电芯通过外接的负载进行放电时，电芯的电压将慢慢降低，同时DW01内部将通过R22电阻实时监测电芯电压，当电芯电压下降到约2.3V时DW01将认为电芯电压已处于过放电电压状态，便立即断开第1脚的输出电压，使第1脚电压变为0V，8205内的开关管因第5脚无电压而关闭。
此时电芯的B-与保护板的P-之间处于断开状态。
即电芯的放电回路被切断，电芯将停止放电。
保护板处于过放电状态并一直保持。
等到保护板的B+与P-间接上充电电压后，DW01经B-检测到充电电压后便立即停止过放电状态，重新在第1脚输出高电压，使8205内的过放电控制管导通，即电芯的B-与保护板的P-又重新接上，电芯经充电器直接充电。
3.保护板过充电保护控制原理：当电池通过充电器正常充电时，随着充电时间的增加，电芯的电压将越来越高，当电芯电压升高到4.4V时，DW01将认为电芯电压已处于过充电电压状态，便立即断开第3脚的输出电压，使第3脚电压变为0V，8205内的开关管因第4脚无电压而关闭。
此时电芯的B-与保护板的P-之间处于断开状态。
即电芯的充电回路被切断，电芯将停止充电。
保护板处于过充电状态并一直保持。
等到保护板的B+与P-间接上放电负载后，因此时虽然过充电控制开关管关闭，但其内部的二极管正方向与放电回路的方向相同，故放电回路可以进行放电，当电芯的电压被放到低于4.3V时，DW01停止过充电保护状态重新在第3脚输出高电压，使8205内的过充电控制管导通，即电芯的B-与保护板P-又重新接上，电芯又能进行正常的充放电。
tl431锂电池过放电路
tl431锂电池过放电路摘要：1.TL431锂电池过放电路简介2.TL431锂电池过放电路工作原理3.TL431锂电池过放电路应用4.TL431锂电池过放电路的优势5.结论：TL431锂电池过放电路的重要性和实用性正文：【提纲】1.TL431锂电池过放电路简介TL431锂电池过放电路是一种用于保护锂电池的电路，它能有效地防止锂电池在过放状态下工作，从而延长锂电池的使用寿命，保证设备的安全运行。
2.TL431锂电池过放电路工作原理TL431锂电池过放电路主要由检测电路、比较电路和控制电路组成。
检测电路负责实时监测锂电池的电压，当锂电池电压低于预设值时，比较电路会将实测电压与预设电压进行比较，若实测电压低于预设电压，控制电路就会启动，切断锂电池的供电，从而实现过放保护。
3.TL431锂电池过放电路应用TL431锂电池过放电路广泛应用于各种锂电池供电的设备中，如智能手机、笔记本电脑、电动汽车等。
它能有效地防止锂电池在过放状态下工作，延长锂电池的使用寿命，保证设备的安全运行。
4.TL431锂电池过放电路的优势TL431锂电池过放电路具有以下优势：- 高效：能实时监测锂电池的电压，快速切断供电，防止锂电池过放。
- 可靠：采用专用的过放保护芯片，性能稳定，可靠性高。
- 安全：过放保护电路能有效地防止锂电池过放，从而降低锂电池故障率和事故风险。
- 易于使用：TL431锂电池过放电路设计简单，易于集成到各种锂电池供电的设备中。
5.结论：TL431锂电池过放电路的重要性和实用性TL431锂电池过放电路在保护锂电池方面具有重要意义。
它能实时监测锂电池的电压，有效防止锂电池过放，延长锂电池的使用寿命，保证设备的安全运行。
无论是从安全性、可靠性还是易用性方面，TL431锂电池过放电路都展现了其强大的实用价值。
锂电池保护电路板原理
锂电池保护电路板原理介绍锂电池是一种常用的电源，广泛应用于移动设备、电子产品和电动车等领域。
然而，锂电池在充电和放电过程中存在一定的风险，例如过充、过放、短路等。
为了保护锂电池的安全使用，需要使用锂电池保护电路板。
锂电池保护电路板的作用锂电池保护电路板是一种控制和保护锂电池的电子装置，其主要功能包括： 1. 过充保护：当电池电压超过额定值时，保护电路会切断电池的充电电路，防止过充现象的发生。
2. 过放保护：当电池电压低于额定值时，保护电路会切断电池的放电电路，防止过放现象的发生。
3. 短路保护：当电池的正负极短路时，保护电路会切断电池的电路，避免电池过热、爆炸等危险情况的发生。
4. 温度保护：当电池温度过高时，保护电路会切断电池的电路，防止过热导致安全隐患。
锂电池保护电路板的工作原理锂电池保护电路板主要由保护IC、功率MOS管和其他辅助元件组成，其工作原理如下： 1. 过充保护：保护IC通过监测电池电压，当电压超过额定值时，控制功率MOS管切断电池与充电电路的连接，防止电池进一步充电。
2. 过放保护：保护IC同样通过监测电池电压，当电压低于额定值时，控制功率MOS管切断电池与负载电路的连接，防止电池继续放电。
3. 短路保护：保护IC通过监测电池电流，当电流突然增大时，说明电池发生了短路现象，此时保护IC会立即切断电池与电路的连接，避免短路事故的发生。
4. 温度保护：保护IC通过监测电池温度，当温度超过额定值时，控制功率MOS管切断电池与电路的连接，保护电池不受过热损伤。
锂电池保护电路板的特点锂电池保护电路板具有以下特点： 1. 小巧轻便：保护电路板采用微型元件和表面贴装技术，体积小、重量轻，便于安装和集成。
2. 快速响应：保护IC能够快速监测电池状态并响应，保护电路切断电池连接的时间很短，有效避免事故发生。
3. 高精度控制：保护电路板采用高精度的电压和电流检测元件，能够准确监测电池状态，确保保护控制的准确性。
锂电池保护电路原理
锂电池保护电路原理锂电池保护电路是一种用于保护锂电池免受过充、过放、过流和短路等异常情况的电路。
锂电池保护电路通常包括电池保护IC、保险丝、MOS管、电池均衡电路等。
锂电池保护电路的原理是通过监测电池的电压、电流和温度等信息，对电池进行保护。
当电池的电压超过设定值时，保护电路会切断电池与负载之间的连接，防止电池因过充而受损。
同样地，当电池的电压低于设定值时，保护电路会切断电池与负载之间的连接，防止电池因过放而受损。
保护电路还可以检测电池的充电和放电电流，当电池的充电电流超过设定值时，保护电路会切断电池与充电器之间的连接，防止电池因过流而受损。
同样地，当电池的放电电流超过设定值时，保护电路会切断电池与负载之间的连接，防止电池因过流而受损。
另外，锂电池保护电路还可以监测电池的温度，当电池的温度超过设定值时，保护电路会切断电池与负载之间的连接，防止电池因过热而受损。
这是因为锂电池在高温下容易发生热失控，甚至引发火灾或爆炸。
锂电池保护电路中的保险丝起到过流保护的作用。
当电池的放电电流超过保险丝的额定电流时，保险丝会熔断，切断电池与负载之间的连接，防止电池受到更大的损害。
保险丝可以根据电池的额定电流进行选择，以确保在异常情况下能够及时切断电路。
MOS管主要用于实现电池与负载之间的连接和切断。
当电池与负载之间需要连接时，MOS管导通；当电池与负载之间需要切断时，MOS管截止。
MOS管的导通状态和截止状态是由保护电路的控制信号控制的。
通过控制MOS管的导通和截止，保护电路可以实现对电池与负载之间的连接和切断。
电池均衡电路用于均衡电池组中的每个单体电池的电压。
由于锂电池组由多个电池串联而成，在使用过程中，不同电池之间的电压差异会导致电池的不均衡，可能会导致某些电池过充或过放。
电池均衡电路可以根据各个单体电池的电压来控制电流的分配，使得不同单体电池之间的电压保持在一个合理的范围内，从而延长电池组的寿命。
总之，锂电池保护电路通过监测电池的电压、电流和温度等信息，实现对电池的过充、过放、过流和过热等异常情况的保护。
锂电池充电保护电路
锂电池充电保护电路是一种用于保护锂电池充电过程中安全性和稳定性的电路装置。
由于锂电池具有高能量密度，充电时需要特别注意避免过充、过放、过流和过温等问题，以防止电池损坏、过热甚至引发火灾等危险。
典型的锂电池充电保护电路通常包括以下功能：
过充保护：监测电池电压，当电压达到设定阈值时，及时切断充电电源，防止电池充电过度，保护电池不受损害。
过放保护：监测电池电压，当电压降至设定阈值时，切断电池供电，防止电池过度放电，延长电池寿命。
过流保护：监测充电电流或放电电流，当电流超过设定阈值时，切断电池供电，防止电池过度放电或过度充电，保护电池和电路不受损害。
过温保护：通过温度传感器监测电池温度，当温度超过设定阈值时，切断电池供电，防止电池过热，避免安全事故。
短路保护：监测电路是否短路，一旦发现短路情况，立即切断电池供电，避免电路和电池损坏。
这些保护措施可以确保锂电池在充电过程中安全可靠，同时延长电池寿命。
锂电池充电保护电路在电子设备、电动车辆和移动电源等领域得到广泛应用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
锂电池保护电路
锂电池过充电,过放电,过流及短路保护电路
下图为一个典型的锂离子电池保护电路原理图。
该保护回路由两个
MOSFET(V1、V2)和一个控制IC(N1)外加一些阻容元件构成。
控制IC负责监测电池电压与回路电流，并控制两个MOSFET的栅极，MOSFET在电路中起开关作用，分别控制着充电回路与放电回路的导通与关断，C3为延时电容，该电路具有过充电保护、过放电保护、过电流保护与短路保护功能.
锂电池保护工作原理:
1、正常状态
在正常状态下电路中N1的“CO”与“DO”脚都输出高电压，两个MOSFET都处于导通状态，电池可以自由地进行充电和放电，由于MOSFET的导通阻抗很小，通常小于30毫欧，因此其导通电阻对电路的性能影响很小。
此状态下保护电路的消耗电流为μA级，通常小于7μA。
2、过充电保护
锂离子电池要求的充电方式为恒流/恒压，在充电初期，为恒流充电，随着充电过程，电压会上升到4.2V(根据正极材料不同，有的电池要求恒压值为4.1V)，转为恒压充电，直至电流越来越小。
电池在被充电过程中，如果充电器电路失去控制，会使电池电压超过4.2V后继续恒流充电，此时电池电压仍会继续上升，当电池电压被充电至超过4.3V时，电池的化学副反应将加剧，会导致电池损坏或出现安全问题。
在带有保护电路的电池中，当控制IC检测到电池电压达到4.28V(该值由控制IC决定，不同的IC有不同的值)时，其“CO”脚将由高电压转变为零电压，使V2由导通转为关断，从而切断了充电回路，使充电器无法再对电池进行充电，起到过充电保护作用。
而此时由于V2自带的体二极管VD2的存在，电池可以通过该二极管对外部负载进行放电。
在控制IC检测到电池电压超过4.28V至发出关断V2信号之间，还有一段延时时间，该延时时间的长短由C3决定，通常设为1秒左右，以避免因干扰而造成误判断。
3、过放电保护
电池在对外部负载放电过程中，其电压会随着放电过程逐渐降低，当电池电压降至2.5V时，其容量已被完全放光，此时如果让电池继续对负载放电，将造成电池的永久性损坏。
在电池放电过程中，当控制IC检测到电池电压低于2.3V(该值由控制IC决定，不同的IC有不同的值)时，其“DO”脚将由高电压转变为零电压，使V1由导通转为关断，从而切断了放电回路，使电池无法再对负载进行放电，起到过放电保护作用。
而此时由于V1自带的体二极管VD1的存在，充电器可以通过该二极管对电池进行充电。
由于在过放电保护状态下电池电压不能再降低，因此要求保护电路的消耗电流极小，此时控制IC会进入低功耗状态，整个保护电路耗电会小于0.1μA。
在控制IC检测到电池电压低于2.3V至发出关断V1信号之间，也有一段延时时间，该延时时间的长短由C3决定，通常设为100毫秒左右，以避免因干扰而造成误判断。
4、过电流保护
由于锂离子电池的化学特性，电池生产厂家规定了其放电电流最大不能超过
2C(C=电池容量/小时)，当电池超过2C电流放电时，将会导致电池的永久性损坏或出现安全问题。
电池在对负载正常放电过程中，放电电流在经过串联的2个MOSFET时，由于MOSFET的导通阻抗，会在其两端产生一个电压，该电压值U=I*RDS*2，RDS为单个MOSFET导通阻抗，控制IC上的“V-”脚对该电压值进行检测，若负载因某种原因导致异常，使回路电流增大，当回路电流大到使U>0.1V(该值由控制IC决定，不同的IC有不同的值)时，其“DO”脚将由高电压转变为零电压，使V1由导通转为关断，从而切断了放电回路，使回路中电流为零，起到过电流保护作用。
在控制IC检测到过电流发生至发出关断V1信号之间，也有一段延时时间，该延时时间的长短由C3决定，通常为13毫秒左右，以避免因干扰而造成误判断。
在上述控制过程中可知，其过电流检测值大小不仅取决于控制IC的控制值，还取决于MOSFET的导通阻抗，当MOSFET导通阻抗越大时，对同样的控制IC，其过电流保护值越小。
5、短路保护
电池在对负载放电过程中，若回路电流大到使U>0.9V(该值由控制IC决定，不同的IC有不同的值)时，控制IC则判断为负载短路，其“DO”脚将迅速由高电压转变为零电压，使V1由导通转为关断，从而切断放电回路，起到短路保护作用。
短路保护的延时时间极短，通常小于7微秒。
其工作原理与过电流保护类似，只是判断方法不同，保护延时时间也不一样。
